Ту-160

Ту-160 Полёт на дозвуковой скорости с огибанием рельефа местности

Ту-160 с увеличенной стреловидностью крыльев Полёт на сверхзвуке

Стратегический ракетоносец-бомбардировщик Ту-160 признанный флагман российской дальней авиации! В России его называют Белым Лебедем! На Ту-160 установлено 44 мировых рекорда! Он способен нести на борту 45 тонн ракет и бомб разного класса! Это 24 гиперзвуковые ракеты, 12 стратегических крылатых ракет, управляемые авиабомбы калибром до 1,5 тонн. Ту-160 обладает достаточно высокой манёвренностью. Он способен лететь на малой высоте с огибанием рельефа

местности! При полёте Ту-160 в таком режиме сбить его достаточно трудно! На борту Ту-160 установлено около 100 электронно-вычислительных машин! Топливо на Ту-160 не такое как на обычных самолётах. Оно азотировано и сгорает только в двигателях самолёта! Конструкция топливных баков такова, что они разделены на части, соответственно при пробитии одного бака не теряется всё топливо самолёта! Максимальная скорость Ту-160 — 2 скорости звука на большой высоте (2500 километров в час или 695 метров в секунду)!

Ту-160 Взлёт

Ту-160 Взлёт

Ту-160 Взлёт Момент отрыва

Первый раз самолёт взлетел в конце 1981 года. Ту-160 был принят на серийное производство ещё до того как прошёл все лётные испытания. Такая спешка была вызвана тем, что у американцев на тот момент времени уже был выпущен стратегический сверхзвуковой ракетоносец B-1B. В 1988 году Ту-160 был принят на вооружение.

Ту-160 Момент увеличения стреловидности крыла

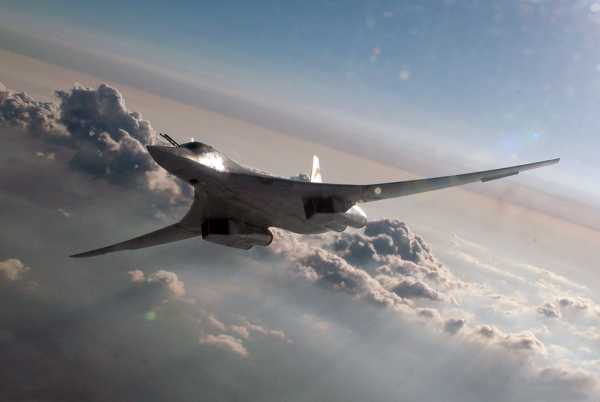

Ту-160 Полёт на сверхзвуке

Ту-160 Полёт на сверхзвуке Крылья в положении увеличенной стреловидности

Лётные характеристики Ту-160 значительно улучшены, по сравнению с другими самолётами данного класса, за счёт такого элемента в конструкции самолёта как, изменяемая геометрия крыла! Изменяемая геометрия крыла – это изменение угла стреловидности крыла непосредственно в полёте. На Ту-160 изменяемая геометрия крыла была применена впервые в СССР, на тяжёлом стратегическом ракетоносце. При минимальной стреловидности крыла значительно уменьшается длина разбега самолёта на взлёте и длина пробега

при посадке, а при максимальной стреловидности крыла достигается максимальная скорость полёта.

Ту-160 Полёт на дозвуковой крейсерской скорости

Ту-160 Полёт на дозвуковой скорости

Ту-160 Полёт на крейсерской скорости

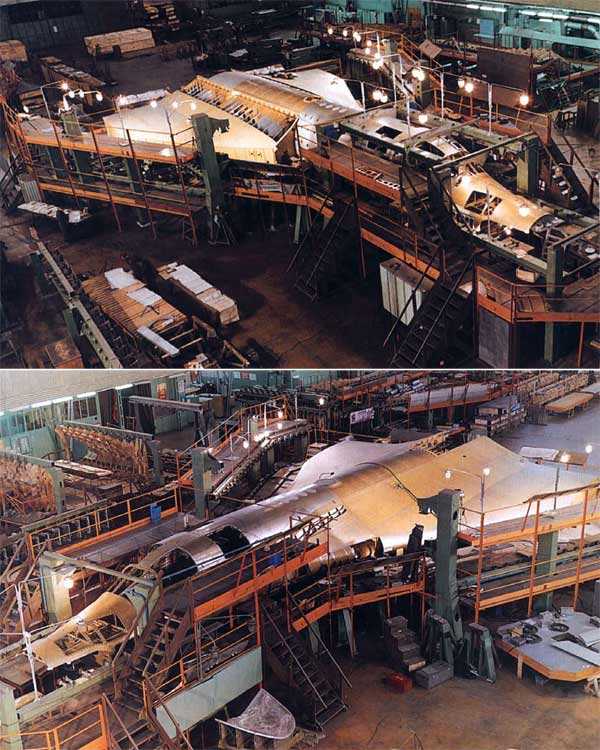

При изготовлении Ту-160 для улучшения весовых и прочностных характеристик был применён титан. При производстве этого самолёта  в СССР впервые была применена специальная вакуумная сварка электронным лучом.

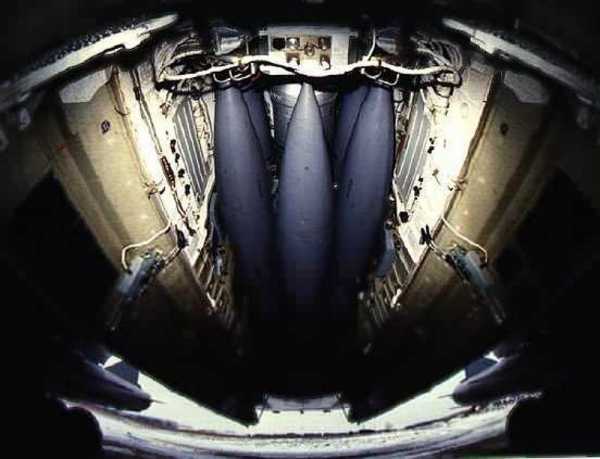

Ту-160 Вооружение Крылатые ракеты

Ту-160 Подвешивание вооружения

Некоторые технические характеристики Ту-160: максимальная скорость полёта на минимальной высоте 1 300 километров в час; крейсерская скорость 917 километров в час; максимальный взлётный вес – 275 тонн; пустой самолёт 110 тонн; максимальная масса топлива 148 тонн; 4 двигателя тягой по 25 тонн в секунду каждый; максимальная высота полёта 21 000 метров; максимальная дальность полёта без дозаправки в воздухе 13 300 километров; максимальное время нахождения в воздухе без дозаправки 15 часов; самолёт оснащён

системой дозаправки в воздухе. Для взлёта Ту-160 подойдёт полоса, длинной от 1 700 метров.

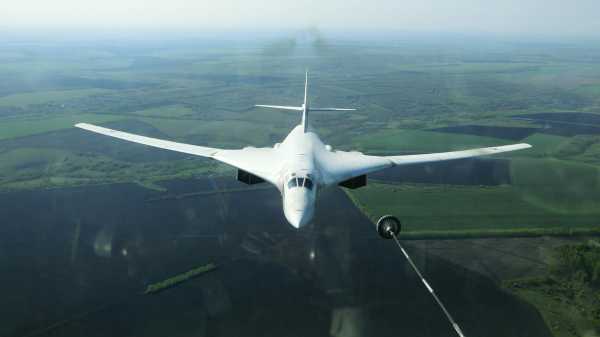

Ту-160 Дозаправка в воздухе Скорость 500-600 км в час

Ту-160 Дозаправка в воздухе на скорости 500-600 км в час

Во времена СССР была выдвинута идея, построить 100 самолётов Ту-160 на Казанском авиазаводе , но этим планам не суждено было сбыться. После развала СССР 21 самолёт Ту-160 остался в Украине на стратегической авиабазе в Прилуках.

В тот момент времени руководство России в принципе сомневалось, что такие самолёты вообще нужны стране. Начались трудные переговоры с Украиной о передаче самолётов в Россию. В 1999 году удалось договориться о передаче 8-ми самолётов Ту-160, в обмен на прощение Украине долгов за нефтепродукты. Остальные самолёты к 1999 году Украина уже успела разрезать на металлолом! На момент времени 2015 год Россия имеет около 20-ти самолётов Ту-160.

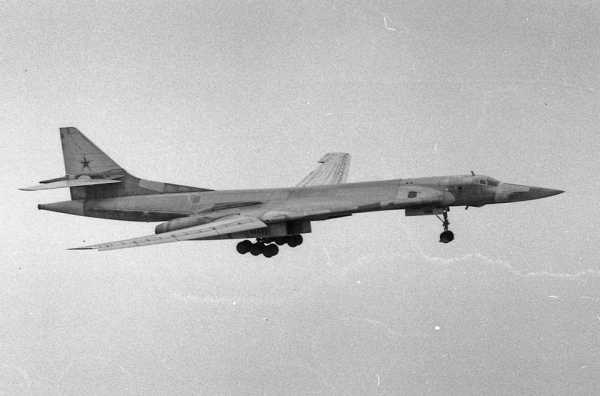

Ту-160 Посадка Выпуск шасси

Ту-160 Полёт на сверхзуковой скорости

Ту-160 Посадка Глиссада

Ту-160 Посадка Момент касания колёсами полосы

Стратегический сверхзвуковой ракетоносец-бомбардировщик Ту-160 задумывался как самолёт способный вести боевые действия, как в ядерной, так и в неядерной войне. Он должен преодолевать большие расстояния до границ противника на дозвуковой скорости, а проходить противовоздушную оборону противника на сверхзвуковой скорости! Стратегические ракетоносцы-бомбардировщики, в том числе и Ту-160, на боевые задания всегда летают парами!

Ещё в 1970-е годы в СССР разрабатывались проекты стратегических ракетоносцев с гиперзвуковой скоростью, летающих на водородном топливе. В США принята программа создания гиперзвукового стратегического ракетоносца к 2025-му году!

на Ваш сайт.

krasvozduh.ru

Сверхзвуковой бомбардировщик «Белый лебедь» (Ту-160)


Сверхзвуковой российский бомбардировщик Белый лебедь (Ту-160)








Ту-160 сверхзвуковой стратегический бомбардировщик (по классификации НАТО «Блэк Джек”) был разработан в конструкторском бюро Туполева совместно с Казанским авиационно-производственным объединением имени С. П. Горбунова в Татарстане с 1980 по 1992 год.

Первый полет бомбардировщика был осуществлен в декабре 1981 год, а в апреле 1987 года самолет Ту-160 был принят на вооружение.  По некоторым данным всего построено 35 самолетов, но в настоящее время эксплуатируются всего 16 самолетов, остальные экземпляры – выведены из строя.



Самолет имеет боевой радиус  6 000 км (без дозаправки в воздухе), а практический потолок 16 000 м. Максимальная скорость полета составляет 2000 км на большой высоте и 1030 км на малой высоте.
Ту-160 получил название — Белый Лебедь благодаря своей маневренности и белой специальной окраске.
Основное боевое назначение самолета  — доставка ядерных и обычных бомб и ракет в глубинные континентальные театры военных действий.






Самолет является всепогодным, с не ограниченными возможностями день-ночь и может эксплуатироваться и решать боевые задачи во всех географических широтах.

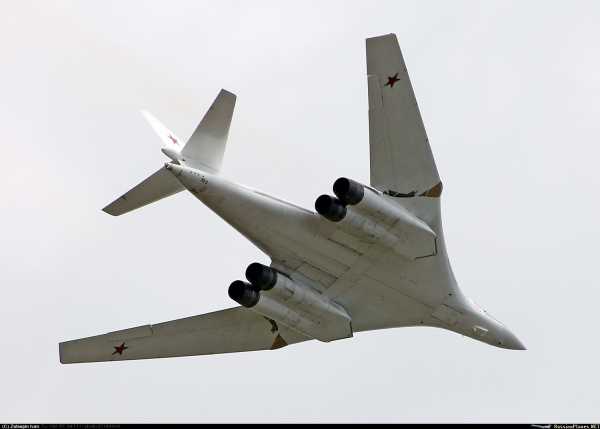

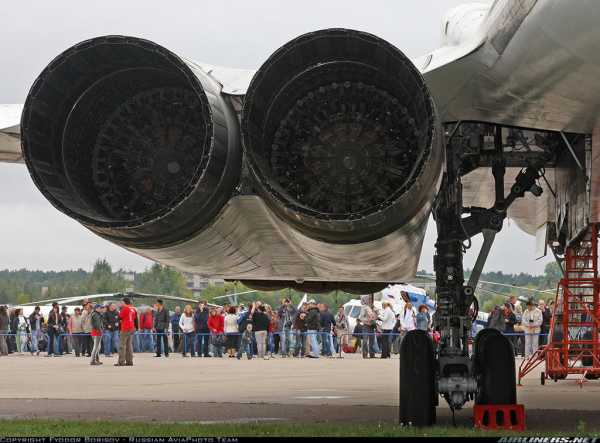

Двигатели Ту-160 установлены в два ряда под  крыльями. Воздухозаборники имеют вертикальные клапаны — крылья.
Система силовой установки самолета включает четыре двигателя ТРДД — НК-32, каждый из которых обеспечивает максимальную тягу 25 000 кг.
Бомбардировщик имеет систему дозаправки в воздухе. В нерабочем положении зонд заправки убирается в носовую часть фюзеляжа перед кабиной пилота.
Самолет берет на борт 150 000 кг топлива.

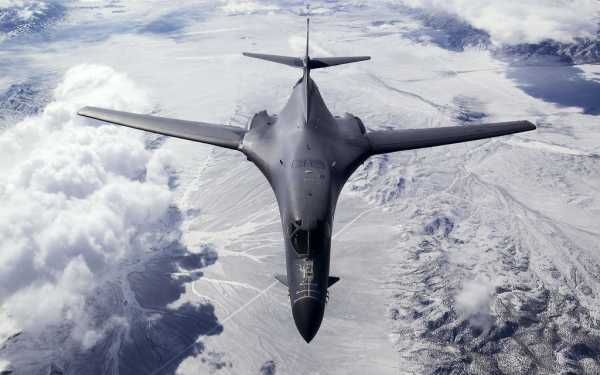

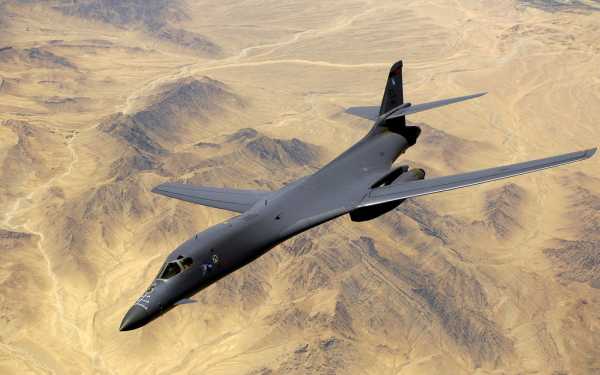

Ту-160 внешне похож на  American B-1B, но он был создан после создания B1-B.
Ту-160, сегодня  самый современный тяжелый бомбардировщик России.  Это 267 тонный самолет, который может перевозить до 40 тонн бомб и ракет.
Он был создан главным образом для доставки крылатых ракет. Отмечая успех применения B-1 в Афганистане и Ираке со смарт-бомбами, в Ту-160 были внесены  изменения, что бы он мог так же применять это оружие, но без ущерба возможности применения крылатых ракет.
К 2020 году, ВВС России получат более 10 модернизированных Ту-160. По официальным данным, в настоящее время в России, по крайней мере, 16 экземпляров бомбардировщиков  Ту-160 эксплуатируются.
Есть планы увеличить их число до 30.
Ту-160 является сверхзвуковым, с изменяемой геометрией крыла, тяжелым бомбардировщиком, предназначенным для удара по стратегическим целям ядерными и обычными боеприпасами на глубоко континентальных театрах военных действий. Модернизированная версия называется Ту-160М, имеет новую систему вооружений, улучшенную электронику и авионику, которая удваивает боевую эффективность.  Самолет оснащен высоко компьютеризированной системой авионики, которая  включает в себя  интегрированную систему  прицеливания, систему навигации и управления полетом, электронную систему контрмер от обнаружения радарами.




Технические характеристики Ту-160:

Экипаж: 4 человека
Длина самолета: 54,1 м
Размах крыла: 55,7/50,7/35,6 м
Высота: 13,1 м
Площадь крыла: 232 м²
Масса пустого самолета: 110 000 кг
Нормальная взлётная масса:  267 600 кг
Максимальная взлетная масса:  275 000 кг
Двигатели: 4 × ТРДДФ НК-32
Тяга максимальная: 4 × 18000 кгс
Тяга на форсаже: 4 × 25000 кгс
Масса топлива, кг 148000



Лётные характеристики стратегического бомбардировщика Ту-160:

Максимальная скорость на высоте:  2230 км/ч (1,87М)
Крейсерская скорость: 917 км/ч (0,77 М)
Максимальная дальность полета без дозаправки: 13950 км
Практическая дальность полета без дозаправки: 12300 км
Боевой радиус: 6000 км
Продолжительность полёта: 25 ч
Практический потолок: 15 000
Скороподъёмность: 4400 м/мин
Длина разбега 900 м
Длинна пробега 2000 м
Нагрузка на крыло:
        при максимальной взлётной массе: 1185 кг/м²
        при нормальной взлётной массе: 1150 кг/м²
 Тяговооружённость:
        при максимальной взлётной массе: 0,37
        при нормальной взлётной массе: 0,36





Похожие статьи:

mostinfo.su

Стратегический сверхзвуковой бомбардировщик Ту 160 «Белый Лебедь»

В 60-х годах прошлого столетия Советский Союз делал упор на развитие ракетного вооружения, а стратегическая авиация, представленная Ту-95 и М-4 с дозвуковыми скоростями, считалась неспособной преодолеть ПВО стран НАТО.

Решение США о создании нового стратегического сверхзвукового бомбардировщика В-1 подтолкнуло руководство СССР к адекватным ответным мерам. Совет министров постановил приступить к подготовке проекта современного межконтинентального стратегического сверхзвукового самолёта, впоследствии получившего обозначение ТУ-160, а у лётчиков носившего ласковое имя – «Белый лебедь».

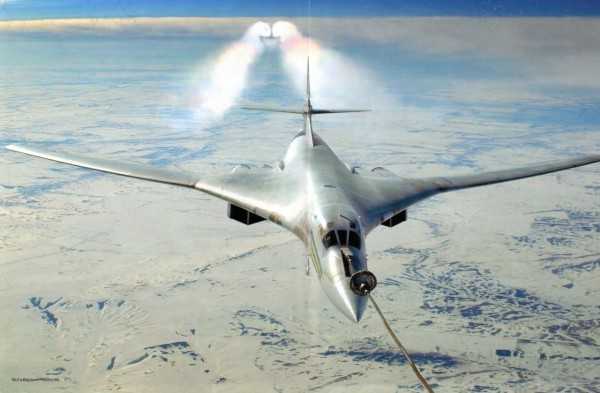

Ту 160 дозаправка

История проекта создания самолёта Ту 160

Создание проекта нового бомбардировщика было поручено ОКБ Сухого и ОКБ Мясищева. К началу 70-х годов проекты представили на рассмотрение. Оба проекта получились схожие – это сверхзвуковая машина с четырьмя двигателями и крылом с изменяющейся стреловидностью, но всё же схемы отличались.

В 1969 году к проекту подключилось ОКБ Туполева с опытом в создании сверхзвукового пассажирского самолёта Ту-144. Рассмотрев проекты ОКБ Сухого и Мясищева и внеконкурсный проект ОКБ Туполева, было решено отдать работу над проектом туполевцам, как имеющим большую практику в создании сверхзвуковых машин.

Кроме ОКБ Туполева, задействовали предприятия ВПК, НИИ ВВС, ЦАГИ, всего начиная с 1972 года принимали участие более 800 организаций.

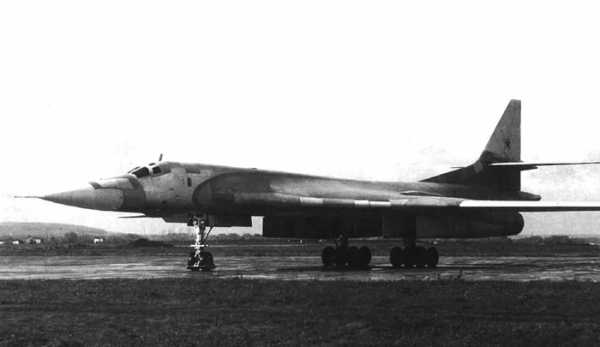

Первый опытный образец (обозначение 70-01) оторвался от земли в декабре 1981 года с экипажем под руководством лётчика-испытателя Б.Веремея с аэродрома «Раменское». Второй образец предназначался для статических испытаний. Первые четыре образца изготовили на предприятии «Опыт».

Ту 160 схема

Серийные самолёты изготавливались на Казанском авиационном заводе. В 1984 году 10 октября серии была дана путёвка в небо.

Описание самолёта Ту 160

Конструкция машины построена по интегральной аэродинамической компоновке с низкорасположенным крылом с изменяющейся в полёте стреловидностью. Стреловидность возможно менять от 200 до 650.
Крыло оснащено богатой механизацией – на каждой консоли расположены предкрылки по всей длине, сзади – закрылки. Перед закрылками в конструкцию консоли встроили флаперон и интерцептор.

Радиопрозрачный обтекатель антенны прячет внутри бортовую РЛС обзора передней сферы. В пространстве между кабиной пилотов и блоками обзорного локатора стоит РЛС «Сопка», предназначенная для полётов на малой высоте с огибанием рельефа местности.

Кабина экипажа рассчитана на четырёх членов – два лётчика и два штурмана, которые сидят бок о бок. Первый штурман отвечает за самолётовождение, другой за применение вооружения. Кресла оборудованы катапультой.

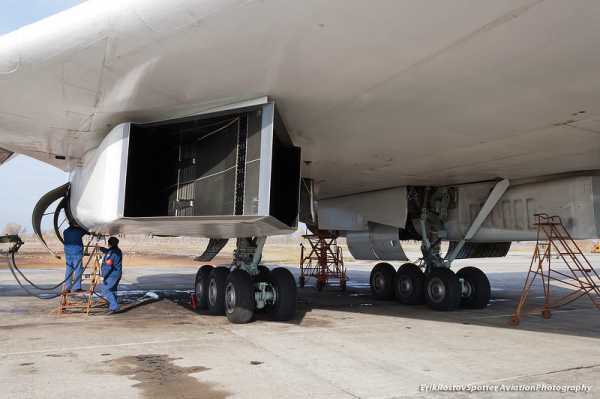

Под наплывом крыла спереди стоят многорежимные воздухозаборники, регулирующие набегающий поток и подающие его в двигатели. Сечение каналов заборников изменяется, из прямоугольного плавно переходит в круглое. Силовая установка состоит из четырёх ТРДД НК-32, размещённых по два с каждой стороны фюзеляжа.

Киль у Ту-160 изготовлен из двух секций, корпус фюзеляжа жёстко соединён с нижней частью, а верхняя трапециевидная секция выполняет функцию руля поворота. На неподвижной части киля крепится механизм поворота и сам поворотный стабилизатор.

Шасси самолёта выполнено по трёхопорной схеме, основное шасси на каждой опоре имеет по шесть колёс, убирающихся в нишу на центроплане между воздухозаборниками и отсеком вооружения. Носовое шасси двухколёсное, в убранном положении размещается между отсеком вооружения и кабиной экипажа.

Конструкция самолёта разрешает разместить в 13 кессон-баках 171 тонну топлива, что на крейсерской скорости со стреловидностью в 350 даёт возможность преодолеть расстояние в 14 тыс. км. Предусмотрена и дозаправка в полёте – топливоприёмник в виде убирающейся штанги расположен в носовой части, перед кабиной пилотов.

Ту 160 в воздухе

Для выполнения предназначения – прорыва ПВО противника и нанесения ударов по важным стратегическим объектам, Ту-160 оснащён бортовым комплексом обороны «Байкал». В состав этого комплекса входят станции обнаружения угроз со стороны авиации и средств ПВО, станции РЭБ и автоматические устройства отстрела ложных целей и ловушек.

Внизу носовой части самолёта размещены оптико-электронный прицел ОПБ-15Т для точного бомбометания и телекамера обзора в передней нижней сфере. Инерциальная навигационная система, система астронавигации и оборудование спутниковой системы слежения позволяют выполнять полёт с высокой точностью с отображением местонахождения самолёта на индикаторах штурмана.

Тактико-технические данные бомбардировщика Ту 160

Ту 160 «Белый Лебедь»

Лётные характеристики Ту 160

  • Максимальная скорость на высоте 12тыс. м – 2200 км/час.
  • Максимальная скорость у земли – 1030 км/час.
  • Крейсерская скорость – 850-920 км/час.
  • Скороподъёмность – 70 м/сек.
  • Практическая дальность без дозаправки – 14 тыс. км.
  • Потолок – 15600 м.
  • Боевой радиус – 7300 км.
  • Продолжительность полёта – 14,5 часов.
Силовая установка самолёта Ту 160
  • Четыре ТРДДФ НК-32 с тягой на крейсерском режиме – 137,2 кН.
    на форсаже – 245,7 кН.
Размеры самолёта Ту 160
  • Длина самолёта – 54,10 м.
  • Высота самолёта – 13,10 м.
  • Размах крыла, стреловидность 200 – 55,7 м.
  • Размах крыла, стреловидность 350 – 50,7 м.
  • Размах крыла,стреловидность 650 – 35,6 м.
Вес самолёта Ту 160
  • Пустой, снаряжённый самолёт – 117 т.
  • Взлётный максимальный – 225 т.
  • Боевая нагрузка – 40 т.
Вооружение самолёта Ту 160
  • На установке барабанного типа – 6 КРВБ Х-55СМ/101/102.
  • Ракеты малой дальности Х-15 – 12 шт.

Интересное о стратегическом бомбардировщике Ту 160

Сорок четыре мировых рекорда зарегистрированы на счету «Белого лебедя».

Каждый борт Ту-160 назван в честь выдающегося конструктора или знаменитого лётчика.

Ту 160 «Валентин Близнюк»

Собственной кухней и санузлом может похвастаться только этот стратегический бомбардировщик, до него военные самолёты не были оборудованы такими удобствами.

«Дубинка» назвали в НАТО Ту-160, а российские лётчики ласково – «Белый лебедь».

В мире это, пожалуй, самый большой самолёт с крылом изменяемой стреловидности.

Находясь с визитом в России Френк Карпуччи, тогдашний министр обороны США осматривал Ту-160 и входя в кабину пилотов, задел головой щиток электрооборудования. С тех пор лётчики прозвали его «щитком Карпуччи».

Видео: пуски крылатых ракет по объектам террористов в Сирии с борта Ту 160

3D модель Ту-160

The following two tabs change content below.

Рекомендуем к просмотру

comments powered by HyperComments

aviarf.ru

Ту- 160: Белый лебедь — НИКИТИНСКИЙ.ЖЖ.РФ

Более трех десятилетий назад на подмосковном аэродроме Раменское состоялся первый полет самого большого в истории военной авиации сверхзвукового самолета Ту-160.

Американцы новый русский бомбардировщик назвали Blakjack или «Черный Джек».
Среди наших же пилотов он получил лирическое прозвище «Белый лебедь».


Считается, что разработка нового советского бомбардировщика стала ответом на американский стратегический бомбардировщик B-1.

Практически по всем характеристикам Ту-160 существенно опередил своего основного конкурента.
Скорость «лебедей» выше в 1,5 раза, настолько же больше боевой радиус и максимальная дальность полета, а двигатели мощнее почти вдвое.

Задание на разработку будущего стратегического бомбардировщика Совет министров СССР сформулировал в 1967 году. Первоначально к работе привлекли ОКБ Сухого и Мясищева.

Уже в 1972 году конструкторские бюро представили свои проекты – «изделие 200» и М-18.
Госкомиссия приняла к рассмотрению также внеконкурсный проект ОКБ Туполева. Проект М-18 от ОКБ Мясищева понравился членам конкурсной комиссии больше всего. Он отвечал заявленным требованиям ВВС.

Самолет по своей универсальности мог применяться для решения разного рода задач, имел широкий диапазон скоростей и большую дальность полета. Однако, учитывая опыт ОКБ Туполева по созданию таких сложных сверхзвуковых самолетов как Ту-22М и Ту-144, разработку стратегического самолета-носителя поручили «туполевцам».

Разработчики ОКБ Туполева отказались от документации по имеющимся проектам и стали самостоятельно продолжать работу по формированию облика нового ударного самолета.

Всего работами по Ту-160 в СССР занималось около 800 предприятий и организаций различного профиля.
Серийное производство самолета было организовано на казанском КАПО имени Горбунова, где они производятся и поныне. И, несмотря на то, что в 1992 году было объявлено о свертывании производства бомбардировщиков, в начале 2000-х работы возобновились.

Ту-160 стал первым отечественным серийным тяжелым самолетом, на котором применена электродистанционная система управления. В результате возросла дальность полета, улучшилась управляемость, снизились нагрузки на экипаж в сложных ситуациях.

Прицельно-навигационный комплекс бомбардировщика включает в себя РЛС переднего обзора и оптико-телевизионный прицел ОПБ-15Т.
Бортовой комплекс обороны «Байкал» имеет средства радиотехнического и инфракрасного обнаружения угрозы, системы радиопротиводействия и отстреливаемые патроны-ловушки.

При разработке самолета была улучшена эргономика рабочих мест, сокращено количество приборов и индикаторов, в сравнении с Ту-22М3. Для управления самолета установлены не штурвалы, как принято на тяжелых машинах, а ручки.

Изначально самолет планировался исключительно как ракетоносец – носитель крылатых ракет большой дальности с ядерными боевыми частями.
В дальнейшем предусматривалась модернизация и расширение номенклатуры возимых боеприпасов.

Сегодня самолет может оснащаться также свободнопадающими бомбами (до 40 тонн) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет высокоточных крылатых ракет нового поколения Х-555 и Х-101, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей.

Система управления двигателем и расходом топлива, центровкой, а также сервисная система, от которой в кризисных ситуациях экипаж может получить подсказку о наиболее оптимальных действиях для Ту-160 были разработаны ОАО «Авиационная электроника и коммуникационные системы».

На самолете установлены четыре двигателя НК-32, разработанные на ОАО «Кузнецов», входящем сегодня в холдинг Ростеха – Объединенная двигателестроительная корпорация (ОДК). Конструктивно НК-32 — трехвальный двухконтурный двигатель, со смешением потоков на выходе и общей форсажной камерой с регулируемым соплом.

В следующем году «Кузнецов» планирует передать министерству обороны первый двигатель НК-32, выпущенный уже на новом производственном оборудовании с использованием новых технологий.

Но все же главная особенность конструкции бомбардировщика – изменяемая стреловидность крыла.
Это конструктивное решение применено и в американском аналоге – В-1.
Крылья «Белого лебедя» могут менять стреловидность от 20 до 65 градусов.

Такое решение имеет ряд преимуществ.
Во время выполнения взлета и посадки крылья самолета разведены в стороны, их стреловидность минимальна.
Это позволяет добиться минимальных значений взлетной и посадочной скорости.
При всей своей массе, самолет не требует чересчур протяженных взлетно-посадочных полос, ему достаточно всего 2,2 км на взлет и 1,8 км на посадку.

С другой же стороны, увеличение стреловидности, когда крылья прижаты к фюзеляжу во время полета, снижает аэродинамическое сопротивление и позволяет достичь максимальной сверхзвуковой скорости.
К примеру, если расстояние в 8000 км гражданский авиалайнер преодолевает в среднем за 11 часов, то Ту-160 способен долететь за 4 часа и без дозаправки.
Таким образом, Ту-160 можно считать «многорежимным» бомбардировщиком, то есть, способным к до- и сверхзвуковому полету.

Высокие летные характеристики самолета подтверждены рядом мировых рекордов.
Всего на Ту-160 установлено 44 мировых рекорда скорости и высоты полета.
В частности, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 тонн был выполнен со средней скоростью 1720 км/ч.
Один из последних установленных – рекорд полета на максимальную дальность. Продолжительность полета составила 24 часа 24 минуты, при этом его дальность составила 18 тысяч км.

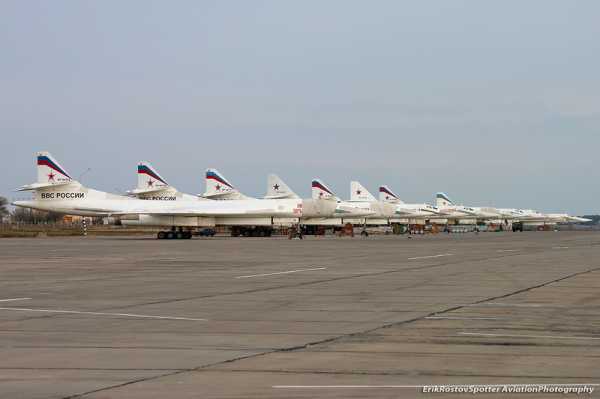

В настоящее время на вооружении ВВС России состоят 16 Ту-160.

Каждый из самолетов имеет свое имя: «Илья Муромец», «Иван Ярыгин», «Василий Решетников», «Михаил Громов» и другие.

Технические характеристики:
Экипаж: 4 человека
Длина самолета: 54,1 м
Размах крыла: 55,7/50,7/35,6 м
Высота: 13,1 м
Площадь крыла: 232 м²
Масса пустого самолета: 110 000 кг
Нормальная взлётная масса: 267 600 кг
Максимальная взлетная масса: 275 000 кг
Двигатели: 4 × ТРДДФ НК-32
Тяга максимальная: 4 × 18000 кгс
Тяга на форсаже: 4 × 25000 кгс
Масса топлива, кг 148000

Лётные характеристики:
Максимальная скорость на высоте: 2230 км/ч (1,87М)
Крейсерская скорость: 917 км/ч (0,77 М)
Максимальная дальность полета без дозаправки: 13950 км
Практическая дальность полета без дозаправки: 12300 км
Боевой радиус: 6000 км
Продолжительность полёта: 25 ч
Практический потолок: 15 000
Скороподъёмность: 4400 м/мин
Длина разбега 900 м
Длинна пробега 2000 м
Нагрузка на крыло:
при максимальной взлётной массе: 1185 кг/м²
при нормальной взлётной массе: 1150 кг/м²
Тяговооружённость:
при максимальной взлётной массе: 0,37
при нормальной взлётной массе: 0,36

Согласно планам ВВС, стратегические бомбардировщики будут модернизированы.
Сейчас идут окончательные фазы испытаний, завершаются опытно-конструкторские работы. По прогнозам модернизация должна завершиться в 2019 году.

По словам командующего дальней авиацией России Игоря Хворова, модернизированные самолеты смогут помимо крылатых ракет поражать цели с помощью авиабомб, получат возможность использовать связь через космические спутники и будут обладать улучшенными характеристиками прицельного ведения огня. Полной модернизации также подвергнется радиоэлектронное и авиационное оборудование.

Видео о самолете:

[по материалам]
http://rostec.ru/
http://mostinfo.su/
http://ru.wikipedia.org/

dobriy-vasya.livejournal.com

Крылатая гордость России (Часть седьмая) – Ту-160 » Военное обозрение

Ту-160 (по классификации НАТО Blackjack) – сверхзвуковой бомбардировщик-ракетоносец, обладающий крылом изменяемой стреловидности, создан ОКБ Туполева в 1980-х годах. Состоит на вооружении, начиная с 1987 года. В составе ВВС России в настоящее время находится 16 стратегических ракетоносцев Ту-160. Данный самолет является самым большим в истории военной авиации сверхзвуковым самолётом и самолётом с крылом изменяемой геометрии, а также самым тяжелым среди всех боевых самолетов мира. Ту-160 обладает крупнейшей среди всех существующих бомбардировщиков максимальной взлётной массой. Среди российских пилотов самолет имеет прозвище «Белый лебедь».

Работы над созданием стратегического бомбардировщика нового поколения были начаты в ОКБ А. Н. Туполева в 1968 году. В 1972 году проект многорежимного бомбардировщика, обладающего крылом изменяемой стреловидности, был готов, в 1976 году прошла эскизная защита проекта Ту-160, а уже в 1977 году ОКБ им. Кузнецова начало работы над созданием двигателей для нового самолета. Первоначально его собирались вооружить высокоскоростными ракетами Х-45, но в дальнейшем от этой идеи отказались, отдав предпочтение малогабаритным дозвуковым крылатым ракетам типа Х-55, а также аэробаллистическим гиперзвуковым ракетам Х-15, которые размещались на многопозиционных пусковых установках внутри корпуса.


Натурный макет нового бомбардировщика был утвержден в 1977 году. В этом же году на опытном производстве ММЗ «Опыт» в Москве приступили к сборке партии из 3-х опытных машин. Крыло и стабилизаторы для них производились в Новосибирске, фюзеляж изготавливался в Казани, опоры шасси – в Горьком. Окончательная сборка первой опытной машины была произведена в январе 1981 года, самолеты Ту-160 с номерами «70-1» и «70-3» предназначались для проведения летных испытаний, а самолет с номером «70-02» для статичных испытаний.

Сборка опытного образца на ММЗ «Опыт»


Первый полет самолет с заводским номером «70-01» состоялся 18 декабря 1981 года (командиром экипажа был Б. И. Веремей), а 6 октября 1984 года в воздух поднялась машина с заводским номером «70-03», которая уже имела полный комплект оборудования серийного бомбардировщика. Еще через 2 года, 15 августа 1986 года ворота сборочного цеха в Казани покинул 4-й серийный бомбардировщик, который стал первым строевым. Всего же в выполнении летных испытаний было задействовано 8 самолетов двух опытных серий.

В ходе проведения госиспытаний, которые были завершены в середине 1989 года, с борта бомбардировщика-ракетоносца было произведено 4 успешных пуска крылатых ракет Х-55, которые были основным оружием машины. Также была достигнута максимальная скорость горизонтального полета, составившая без малого 2200 км/ч. При этом в ходе эксплуатации скоростной порог решили ограничить скоростью в 2000 км/ч, что в основном было обусловлено сохранением ресурса двигательной установки и планера.

Первые 2 опытных стратегических бомбардировщика Ту-160 были включены в состав строевой части ВВС 17 апреля 1987 года. После распада СССР практически все имеющиеся на тот момент серийные машины (19 бомбардировщиков) остались на территории Украины, на авиабазе в городе Прилуки. В 1992 году бомбардировщики данного типа начинают поступать на вооружение 1-го ТБАП ВВС России, который базировался в Энгельсе. К концу 1999 года на данной авиабазе находилось 6 самолетов Ту-160, еще часть машины находилась в Казани (в стадии сборки) и на аэродроме в Жуковском. В настоящее время большая часть российских Ту-160 носят индивидуальные названия. К примеру, в составе ВВС имеются самолеты «Илья Муромец» (такое имя носил первый в мире тяжелый бомбардировщик, который был построен в России в 1913 году), «Михаил Громов», «Иван Ярыгин», «Василий Решетников».


Высокие характеристики российского стратегического бомбардировщика были подтверждены установлением 44 мировых рекордов. В частности, с полезной нагрузкой в 30 тонн самолет совершил полет по замкнутому маршруту протяженностью в 1000 км. со скоростью 1720 км/ч. А в полете на дальность в 2000 км., имея взлетную массу в 275 тонн самолет смог достичь средней скорости 1678 км/ч, а также высота полета в 11 250 м.

В ходе серийного изготовления бомбардировщик подвергался ряду усовершенствований, которые обуславливались опытом его эксплуатации. К примеру, было увеличено число створок для подпитки двигателей самолета, что позволило увеличить устойчивость ТРДДФ (двухконтурный турбореактивный двигатель с форсажной камерой) и упростить их управляемость. Замена ряда элементов конструкции с металлических на углепластиковые позволила в некоторой мере снизить массу самолета. Люки оператора и штурмана были оснащены перископами заднего обзора, также было доработано программное обеспечение и внесены изменения в гидросистему.

В рамках реализации многоэтапной программы по снижению радиолокационной заметности на каналы воздухозаборников и обечайки было нанесено специальное графитовое радиопоглощающее покрытие, также радиопоглощающей краской был покрыт и нос самолета. Удалось реализовать меры по экранированию двигателей. Введение в остекление кабины сетчатых фильтров позволило устранить переотражение радиолокационного излучения от ее внутренних поверхностей.


На сегодняшний день стратегический бомбардировщик-ракетоносец Ту-160 является наиболее мощной боевой машиной в мире. По составу вооружения и своим основным характеристикам он существенно превосходит американский аналог – многорежимный стратегический бомбардировщик В-1В «Лансер». Предполагается, что дальнейшее проведение работ по совершенствованию Ту-160, в частности расширение и обновление состава вооружения, а также установка нового БРЭО, сможет еще больше увеличить его потенциал.

Особенности конструкции

Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме с изменяемой геометрией крыла. Особенностью конструкции планера самолета является интегральная схема аэродинамической компоновки, согласно которой неподвижная часть крыла образует с фюзеляжем единое целое. Такое решение позволило наилучшим образом использовать внутренние объемы планера для размещения топлива, грузов, различного оборудования, а также снизить количество конструктивных стыков, что привело к снижению массы конструкции.

Планер бомбардировщика производится в основном из сплавов алюминия (В-95 и АК-4, термообработанных для увеличения ресурса). Консоли крыла изготавливаются из титановых и высокопрочных алюминиевых сплавов и пристыковываются к шарнирам, позволяющим изменять стреловидность крыла в диапазоне от 20 до 65 градусов. Доля титановых сплавов в массе планера бомбардировщика равняется 20%, также используются стеклопластики, широко применяются клееные трехслойные конструкции.


Экипаж бомбардировщика, состоящий из 4-х человек, располагается в единой просторной герметичной кабине. В передней ее части установлены кресла первого и второго пилотов, а также штурмана-оператора и штурмана. Все члены экипажа размещаются в катапультируемых креслах К-36ДМ. Для повышения работоспособности операторов и летчиков во время совершения длительного полета, спинки кресел оснащены подушками с пульсирующим воздухом для массажа. В задней части кабины пилотов располагается малогабаритная кухня, откидная койка для отдыха и туалет. Самолеты поздних моделей выпуска оснащались встроенным трапом.

Шасси самолета трехопорное с 2-мя управляемыми колесами передней опоры. Основные опоры шасси имеют качающуюся амортизационную стойку и находятся за центром массы бомбардировщика. Они имеют пневматические амортизаторы и трехосные тележки по 6 колес. Шасси убирается в небольшие ниши в фюзеляже назад по полету бомбардировщика. Щитки и аэродинамические дефлекторы, предназначенные для прижатия воздуха к ВПП, отвечают за защиту воздухозаборников двигателей от попадания в них грязи и осадков.

Силовая установка Ту-160 включает в себя 4 двухконтурных турбореактивных двигателя с форсажной камерой НК-32 (созданы ОКБ Н. Д. Кузнецова). Двигатели серийно производятся в Самаре с 1986 года, до середины 1990-х годов они не имели аналогов в мире. НК-32 – один из первых в мире серийных двигателей, при проектировании которого были приняты меры по уменьшению ИК и радиолокационной заметности. Двигатели самолета расположены попарно в мотогондолах и разделены между собой специальными противопожарными перегородками. Двигатели функционируют независимо друг от друга. Для реализации автономного энергоснабжения на Ту-160 была установлена также отдельная вспомогательная газотурбинная силовая установка.

Бомбардировщик Ту-160 оснащается прицельно-навигационным комплексом ПРНК, состоящим из оптоэлектронного бомбардировочного прицела, обзорно-прицельной РЛС, ИНС, СНС, астрокорректором и бортовым комплексом обороны «Байкал» (контейнеры с дипольными отражателями и ИК-ловушками, теплопеленгатор). Также имеется многоканальный цифровой комплекс связи, который сопряжен со спутниковыми системами. В БРЭО бомбардировщика задействовано более 100 специальных ЭВМ.


Бортовой комплекс обороны стратегического бомбардировщика гарантирует обнаружение и классификацию РЛС системы ПВО противника, определение их координат и последующее их дезориентирование ложными целями, либо подавление мощными активными помехами. Для проведения бомбометания применяется прицел «Гроза», который обеспечивает поражение различных целей с высокой точностью в дневных условиях и при недостаточном уровне освещенности. Теплопеленгатор для обнаружения ракет и самолетов противника с задней полусферы находится в крайней задней части фюзеляжа. В хвостовом конусе находятся контейнеры с дипольными отражателями и ИК ловушками. В кабине пилотов находятся стандартные электромеханические приборы, которые в целом аналогичны установленным на Ту-22М3. Управление тяжелой машиной осуществляет при помощи ручки управления (джойстика), как на истребителях.

Вооружение самолета размещается в 2-х внутрифюзеляжных грузовых отсеках, в которых может находиться разнообразная целевая нагрузка общей массой до 40 тонн. Состав вооружения может состоять из 12 дозвуковых крылатых ракет X-55 на 2-х многопозиционных пусковых установках барабанного типа, а также до 24 гиперзвуковые ракет Х-15 на 4 ПУ. Для уничтожения малоразмерных тактических целей самолет может применять корректируемые авиационные бомбы (КАБ) массой до 1500 кг. Также самолет может нести до 40 тонн обычных свободнопадающих бомб. В перспективе комплекс вооружения стратегического бомбардировщика может существенно усилиться за счет включения в его состав новых высокоточных крылатых ракет, к примеру, X-555, предназначенных для уничтожения как тактических, так и стратегических наземных и морских целей практически всех возможных классов.

Тактико-технические характеристики Ту-160:
Размеры: размах крыла максимальный – 55,7 м., минимальный – 35,6 м., длина – 54,1 м., высота – 13,2 м.
Площадь крыла – 360,0 кв. м.
Масса самолета, кг.
— пустого – 110 000
— нормальная взлетная – 267 600
— максимальная взлетная – 275 000
Тип двигателя – 4 ТРДДФ НК-32, бесфорсажна тяга –4х137,2 кН, на форсаже – 4х247,5 кН.
Максимальная скорость на высоте – 2230 км/ч, крейсерская – 917 км/ч.
Практическая дальность полета без дозаправки: 12 300 км.
Боевой радиус: 6 000 км.
Практический потолок – 15 000 м.
Экипаж – 4 человека
Вооружение: в двух подфюзеляжных отсеках размещается различная целевая нагрузка общей массой 22 500 кг, максимальная – до 40 000 кг. В состав вооружения входят тактические и стратегические крылатые ракеты X-55 и X-55M, а также аэробаллистические гиперзвуковые УР малой дальности X-15 (M=5) с ядерными и неядерными БЧ, а также корректируемые авиационные бомбы КАБ различных типов до КАБ-1500, обычные виды бомб, а также мины.

Использованы источники:
www.arms-expo.ru/049049056050124055049050.html
www.worldweapon.ru/sam/tu160.php
www.militaryrussia.ru/blog/topic-262.html

topwar.ru

Ту-160 — BLACKJACK | MilitaryRussia.Ru — отечественная военная техника (после 1945г.)

ДАННЫЕ НА 2017 г. (стандартное пополнение)

Ту-160 (изделие 70) — BLACKJACK / RAM-P

Ту-160С (изделие 70-03) — BLACKJACK
Ту-160М — BLACKJACK
Ту-160М2 — BLACKJACK-M
Тяжелый многорежимный стратегический бомбардировщик с изменяемой  стреловидностью крыла. Создан  в ОКБ ММЗ «Опыт» А.Н.Туполева, главный конструктор с 1975 г. по 2010 г. Валентин Иванович Близнюк. Самолет в общих чертах подобен проекту многорежимного бомбардировщика М-18 ОКБ В.М.Мясищева. Первоначальный вариант Ту-160 имел крыло  оживальной формы и проектировался на базе Ту-144 (1969-1972 г. г.). Предварительные НИОКР по Ту-160 с крылом с изменяемой геометрией начаты в 1972 г. Проектирование окончательного варианта — изделия 70, проект Ту-160М, самолет «К» начаты  в  1975  г.  по  постановлению СМ СССР от 26 июня 1974 г. и постановлению СМ СССР N 1040-348 от  19.12.1975  г. Эскизный проект и создание полноразмерного макета Ту-160 — 1976-1977 г.г.

Макет Ту-160 утвержден в конце 1977 г. Производство первых трех прототипов (машины 70-01 для летных испытаний, 70-02 для статических испытаний, 70-03 — предсерийный самолет) начато в 1977 г. на ММЗ «Опыт»(производство фюзеляжа — Казанский авиазавод, крыло и стабилизатор — Новосибирский авиазавод им.В.Чкалова, створки грузоотсека — Воронежский авиазавод, шасси — Горьковский авиазавод). Одновременно начата подготовка серийного производства на Казанском авиазаводе №22 (изначально планироалось развернуть произодство на Ульяновском авиазоводе). В мае 1980 г. прототип 70-01 построен и перевезен на аэродром ЛИИ в Жуковском. Окончательная сборка самолета завершена в январе 1981 г. и начаты наземные испытания самолета. Выкатка самолета 70-01 на летное поле — 18 августа 1981 г. Проверки систем и оборудования начаты 22 октября 1981 г. и 14 ноября 1981 г. под управлением экипажа Б.И.Веремея самолет совершил первую пробежку. Первое фото на Западе сделано с борта гражданского самолета взлетавшего из аэропорта Быково 25 ноября 1981 г. — самолет получил наименование RAM-P («Раменское», неидентифицированный образец техники №16 ).


Модель многорежимного бомбардировщика М-18 ОКБ Мясищева, проект, 1970-1972 г.г.

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)



Общий вид, проекции Ту-160 из эскизного проекта и модель, созданная при разработке эскизного проекта, 1975 г. (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)


Первое изображение Ту-160 известное на Западе — тот самый «спутниковый» снимок Ту-160 (сником сделан с гражданского самолета взлетавшего из аэропорта Быково 25 ноября 1981 г., DoD USA).


Первый полет  прототипа (изделие 70-01) — 18 декабря 1981 г. (экипаж Б.И.Веремея, второй пилот С.Т.Агапов, штурманы — М.М.Козел, А.В.Еременко). Начато производство двух опытных серий (8 самолетов) на Казанском авиазаводе. Начало испытаний — 1983 г. Первый полет предсерийного Ту-160 (70-03) — 6 октября 1984 г. (экипаж С.Т.Агапова). Первый полет первого серийного Ту-160 (экипаж В.В.Павлова, самолет 01-01 из первой опытной серии) — 10.10.1984 г., второго (№01-02) — 16.03.1985 г., третьего (№02-01) — 25.12.1985 г., четвертого (№02-02) — 15.08.1986 г. Ту-160 (№70-01) впервые достиг скорости звука в ходе испытаний в феврале 1985 г. В ходе испытаний потерян один самолет (№01-02, весна 1987 г., экипаж катапультировался). Первые два Ту-160 опытной серии поступили в 184-й гвардейский  полк ДА в Прилуках на Украине 17 апреля 1987 г. до завершения государственных испытаний. Крупносерийное производство Ту-160С (наименование в серии) на заводе им.С.П.Горбунова в г.Казани — май 1987 г. Государственные испытания Ту-160 проведены в 1989 г. (завершены в середине года, произведено 4 пуска ракет Х-55). Данных об официальном принятии Ту-160 на вооружение до 1991 г. нет. На самолете установлено 44 мировых рекорда (см. сайт ФАИ). По умолчанию данные серийного Ту-160.

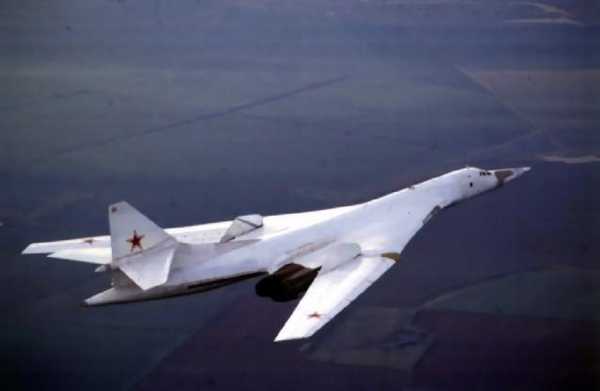

Второй экземпляр Ту-160 в полете, 1992 г. (источник).

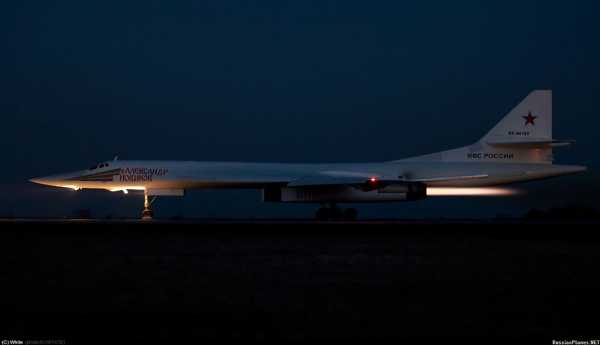

Ту-160 «Александр Новиков» борт №12 рег.№ RF-94109, вероятно Энгельс, 2013 г. (фото — Вадим, http://russianplanes.net/id107472).


Ту-160 «Валерий Чкалов» (публикация — 2012 г., фото — В.Савицкий, http://www.mil.ru).

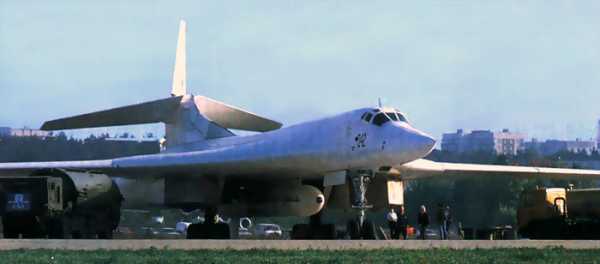

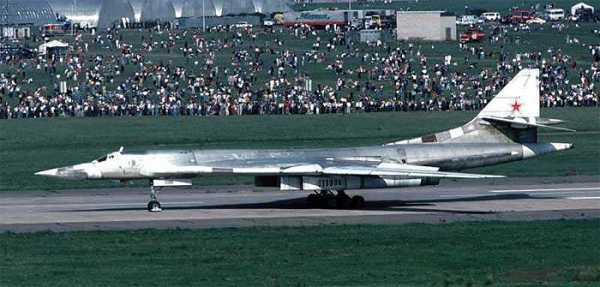

Второй прототип Ту-160 (70-03) на авиашоу МАКС-1995, Жуковский, 27.08.1995 г. (фото Paul Nann, http://www.paulnann.com)


В сообщении на сайте Министерства обороны России от 07.02.2012 г. говорится о том, что один самолет Ту-160 проходит переоборудование в модификацию Ту-160М на одном из предприятий ВПК России (вероятно, на Казанском авиазаводе).



29 апреля 2015 г. СМИ сообщили, что министр обороны России С.К.Шойгу поручил проработать вопрос о возобновлении производства сверхзвуковых стратегических бомбардировщиков Ту-160 на Казанском авиазаводе им. Горбунова (источник). 28 мая 2015 г. в заявлении для прессы главнокомандующий ВВС генерал-полковник Виктор Бондарев сказал возобновление производства Ту-160 имело бы смысл при заказе не менее 50 машин, но СМИ интерпретировали его заявление, как объявление о планах закупки 50 новых Ту-160 (источник).Конструкция самолета — интегральная схема планера, дифференциальный цельноповоротный стабилизатор и цельноповоротная верхняя часть киля. Два отсека размещения полезной нагрузки расположены тандемом (друг за другом). Основные материалы планера — титан — сплав ОТ-4 (центральная несущая балка фюзеляжа длиной 12.4 м и шириной 2.1 м, всего до 20% массы планера), алюминиевые термообработанные сплавы В-95-Т2, АК-4 и ВТ-6, стальные сплавы и композиционные материалы (ок.3% массы конструкции). В гидравлических системах самолета используется основное масло ИП-50, система 4-х канальная с рабочим давлением 280 кг/кв.см. Самолет оборудован туалетом,  кухней, спальным местом. Радиопоглощающее покрытие нанесено на входы воздухозаборников двигетелей (графитовое) и на носовую часть самолета (специальная краска на органической основе), остекление выполнено с сетчатыми фильтрами, двигатели экранированы. Самолет оборудован приемным устройством дозаправочной системы типа «шланг-конус». В серийном производстве компоненты планера производились — крылья и мотоотсеки — Воронежский авиазавод, оперение и воздухозаборники — Иркутский авиазавод, шасси — Куйбышевский агрегатный завод, фюзеляж. центроплан и узлы поворота консолей крыла — Казанский авиазавод.




Сборка модели-прочностного аналога Ту-160 в масштабе 1:3 на ММЗ «Опыт», 1976-1977 г.г. (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)

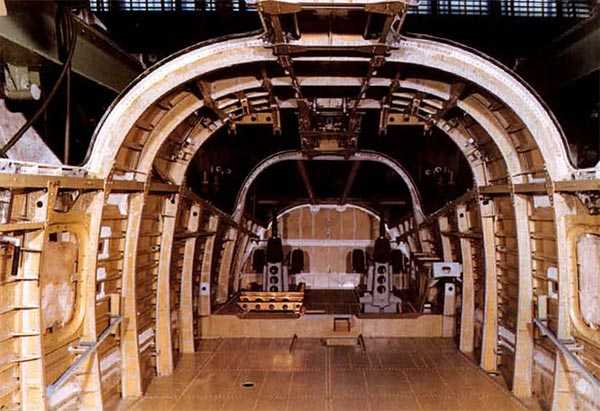

Кабина экипажа изнутри в процессе постройки первого экземпляра Ту-160 — самолет 70-01, 1977 г.

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)











Сборка фюзеляжа первого экземпляра Ту-160 — самолета 70-01 в цехе ММЗ «Опыт»

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)


Воздухозаборники и основные стойки шасси Ту-160 «Валерий Чкалов» на авиабазе Энгельс, начало ноября 2012 г. (фото — RostovSpotter, источник).



Управление самолета осуществляется аналоговой ЭДСУ с 4-х кратным резервированием по каналам тангажа, крена и рыскания, а так же с реализацией принципа электронной устойчивости. В ходе модернизации по типу мод.2006 г. есть вероятность установки цифровой ЭДСУ.


Двигатели:

— аванпроект Ту-160 — 4 х ТРДДФ НК-25 ОКБ КМЗ «Труд» главного конструктора Н.Д.Кузнецова (г.Куйбышев)



Ту-160 — 4 х трехвальных ТРДДФ НК-32 (изделие «Р») ОКБ КМЗ «Труд» главного конструктора Н.Д.Кузнецова (г.Куйбышев — позже — Самара). Начало НИОКР двигателя — 1970 г.,  испытания с 1977 г.  на Ту-95,  серия — с 1986 г. Тяга двигателя 14000 кг, на форсаже — 25000 кг. Двигатели оснащаются регулируемым  воздухозаборником (на B-1B — его нет),  снижена РЛС, ИК сигнатура двигателей и удельный расход топлива. Система управления двигателями электрическая с гидромеханическим дублированием (в процессе модернизации может быть заменена цифровой системой управления). По 1986 г. на опытных и серийных Ту-160 устанавливались двигатели опытных серий прошедшие испытания на КМЗ «Труд».

     Длина двигателя — 6000 мм
     Диаметр (по воздухозаборнику) — 1460 мм
     Диаметр турбины — 1000 мм
     Масса сухая — 3400 кг

     Масса компрессора двигателя — 365 кг
     Температура торможения газа в турбине — 1375 град.С

     Удельный расход топлива двигателя (скорость <1M) — 0.72-0.73 кг/кгс в час

     Удельный расход топлива двигателя (скорость >1M) — 1.7 кг/кгс в час

     Моторесурс двигателя — 250 часов (прототипы и первые серии) — увеличен до 750 часов к 1991 г.
     Общий моторесурс по состоянию на 2007 г. — 3000 часов с межремонтным моторесурсом 1000 часов

В нише левой стойки основного шасси размещена газотурбинная вспомогательная силовая установка ТА-12 обеспечивающая электропитание самолета.



Сопла двигателей Ту-160 серийный №06-01, фото 2012 г. или ранее (Федор Борисов, http://airliners.net). — Ту-160 модернизированный (2006 г.) — 4 х модернизированных ТРДДФ НК-32 — НК-321, модернизация двигателей начата в 2004 г. самарским ОАО «СНТК им.Кузнецова». Первые новые двигатели готовы в апреле 2006 г. Значительно увеличен ресурс двигателей и повышена надежность. К середине 2006 г. двигатели прошли все виды испытаний в том числе лётные государственные.

В декабре 1995 г. подготовлен самолет Т-144ЛЛ (№77114) на котором по апрель 1999 г. проводилась совместная российско-американская исследовательская программа. На самолет были установлены 4 двигателя НК-321. Первая серия полетов (19 полетов) завершена в феврале 1998 г. Вторая серия полетов с достижением скорости 2 М проводилась с сентября 1998 г. по апрель 1999 г.

— Ту-160М2 — 4 х вновьпроизведенных ТРДД НК-32-02, сообщается, что в 2017 г. начата сборка первых экземпляров двигателей (источник)


Электропитание обеспечивается вспомогательной силовой установкой ТА-12 и 4 х интегральными приводами-генераторами переменного тока., а так же аккумуляторами (аварийное питание).ТТХ самолета:

Экипаж — 4 чел.  (два пилота,  штурман и оператор размещаются в двух кабинах).


Длина — 54,095 м
Размах крыла:

             — на взлете/посадке — 55,7 м (по эскизному проекту)

             — на взлете/посадке — 57,7 м (в серии)
             — на крейсерском режиме — 50,7 м
             — на максимальной скорости — 35,6 м
Размах стабилизатора:

— 13,75 м (прототип «70-01» и первые опытные серии)

— 13,25 м
Высота — 13,1 (13,2) м
Площадь крыла:

     — 293,15 кв.м (базовая)

     — 400 кв.м (при минимальной стреловидности)

     — 370 кв.м (при максимлаьной стреловидности)

Площадь поворотной части крыла — 189,83 кв.м

Площадь флапперонов — 9 кв.м

Площадь закрылков — 39,6 кв.м

Площадь предкрылков — 22,16 кв.м

Площадь интерцепторов — 11,76 кв.м
Площадь киля — 42,025 кв.м

Площадь поворотной части киля — 19,398 кв.м

Стреловидность крыла — 20-35-65 град. на разных режимах

Стреловидность стабилизатора — 44 град. (по передней кромке)

Стреловидность киля — 47 град. (по передней кромке)
Колея шасси — 5,4 м
База шасси — 17,88 м
Размеры основных колес — 1260 х 485 мм (2 тележки по 6 колес)
Размеры носовых колес — 1080 х 400 мм (1 тележка, 2 колеса)
Размеры отсека вооружения — 2 отсека габаритом 11,28 х 1,92 х 1,9 м
Длина двигательной гондолы (без клина) — 13,78 м


Масса взлетная:

— 260000 кг (по эскизному проекту 1976 г.)

— 275000 кг (по некоторым данным — до 280000-285000 кг)

Масса взлетная нормальная — 267600 кг

Масса взлетная для аэродрома 1 класса — 185000 кг
Масса посадочная — 140000-155000 кг
Масса пустого:

— 103000 кг (по эскизному проекту 1976 г.)

— 110000 кг
Тяговооруженность — 0,36 (В-1В — 0,25)
Масса топлива:

— 148000 кг (по эскизному проекту 1976 г.)

— 140600 кг (148000 кг — по др.данным)

— 171000 кг (максимальная по данным Гордона)
Масса полезной нагрузки:

                       — норма (на максимальную дальность по проекту) — 9000 кг

                       — норма — 16330 кг
                       — максимальная фактическая — 22400-22500 кг
                       — максимально  допустимая — 40000 кг (по проекту и фактически по некоторым данным)

                       — максимально  допустимая — 45000 кг (по др.данным, В-1В — 34000 кг)


Скорость максимальная на высоте (по проекту) — 2300-2500 км/ч (B-1B — 1328 км/ч)

Скорость максимальная на малой высоте (по проекту) — 1000 км/ч (B-1B — 1160 км/ч)

Скорость максимальная на высоте 13000 м на форсажном  режиме  работы двигателей при угле стреловидности 65 град. — 2200 км/ч (2 М)

Скорость максимальная экслуатационная — 2000 км/ч (ограничение для строевых частей с целью сохранения ресурса планера)
Скорость крейсерская максимальная — 1,5 М

Скорость максимальная на малой высоте — 1030 км/ч

Скорость рекордная средняя на замкнутом маршруте 1000 км с массой ПН 30.000 кг — 1720 км/ч
Скорость рекордная средняя на замкнутом маршруте 2000 км со взлетной массой 275.000 кг — 1675 км/ч
Скорость взлета — 270-370 км/ч (при массе — 150-275 т)
Скорость посадки:

— 260-280 км/ч (при массе — 140-166 т)

— 260-300 км/ч (при массе — 140-155 т)

Прорыв ПВО на скорости:

     — большая высота (Hi) — 1,9 М
     — на малой высоте (Lo) с автоматическим  огибанием рельефа местности — до 1 М
Скороподъемность — 60-70 м/с
Потолок практический:

— 18000-20000 м (по проекту)

— 15000 м (18000 м по другим данным)
Потолок рекордный при массе 275.000 кг — 11250 м

Дальность полета (без дозаправки):

— режим Hi-Hi-Hi, скорость <1М, масса ПН 9000 кг (по проекту) — 14000-16000 км (В-1В — 12000 км)

— режим Hi-Lo-Hi (в т.ч. 2000 км на высоте 50-200 м) или при скорости >1М (по проекту) — 12000-13000 км

— режим Hi-Hi-Hi, масса ПН 22400 кг с максимальной взлетной массой — 12300 км (В-1В — 10400 км)

— в максимальной ПН — 10500 км
Радйус действия с одной дозаправкой по режиму Lo-Lo-Lo или Hi-Lo-Hi — 7300 км
Радиус действия максимальный при крейсерской скорости 1,5 М — 2000 км

Боевой радиус системы вооружения без дозаправки (с учетом дальности КРБД типа Х-55) — 9150 км
Разбег — 900-2200 м (масса 150-275 тонн)
Пробег — 1200-1600 м (масса 140-155 тонн)


Максимальное время полета без дозаправки — 12 часов 50 мин (1989 г., экипаж Валерия Горголя — командира 184-го Гв.ТБАП, г.Прилуки)
Стандартное время полета — 12-15 часов
Максимальная продолжительность полета — 21 час (2009 г., 2 дозаправки) и 23 часа (09-10.06.2010 г., 2 дозаправки)
Максимальная эксплуатационная перегрузка — 2,5 G (2G по данным Гордона)

Трудозатраты на подготовку к вылету на один час полета — 64 чел/час

Время подготовки самолета к вылету — 3 суток (1987 г., в дальнейшем сокращено)

Площадь тормозных парашютов (3 шт) — 105 кв.м



Вооружение (в 2-х бомбоотсеках с револьверными катапультными ПУ):

Первоначальный проект Ту-160 (1975 г.):

     1) 2 х Х-45, позже Х-45М

     3) 10-12 х Х-55

     5) обычные бомбы, ядерные бомбы, УАБ с лазерными и ТВ ГСН, морские мины.

По требованию ВВС предполагалась установка оборонительной артиллерийской установки с пушкой ГШ-6-30.



Базовый вариант Ту-160 (1981 г., проект):

     1) 12 х AS-15 (Х-55 / Х-55М) на двух револьверных МКУ-6-5У
     2) 24 х AS-16 (   Х-15) на четырех револьверных МКУ (вариант вооружения не доведен до реализации)
     3) 4 х ядерных бомбы мощностью 5, 20 (?), 50 (?) Мт
     4) 16 х ФАБ-1000
     5) 22 х ФАБ-750
     6) КАБ-1500



Реально произведенные Ту-160 (1987-2009 г.г.):

     1) 12 х AS-15 (Х-55 / Х-55СМ) на двух МКУ-6-5У — базовый вариант вооружения, госиспытания системы — 1989 г. (основной вариант — Х-55СМ, принята на вооружение ВВС 1986 г.). К 2005 г. часть самолетов переоборудована для применения ракет Х-555 (например, Ту-160 «Павел Таран», вероятно так же «Александр Голованов» и «Александр Молодчий»).

     2) 12 х AS-16 (Х-15) на двух МКУ-6-5У (НЕ РЕАЛИЗОВАН в реальных строевых частях) В процессе модернизации по образцу мод.2006 г. в номенклатуру вооружения будут включены КРБД Х-555, Х-101 и Х-102, аэробаллистические ракеты типа AS-16 (Х-15), обычные свободнопадающие бомбы и УАБ.

Системы вооружения самолета и схемы применения вооружений разрабатывались совместно с ГосНИИАС. От ОКБ Туполева создание комплекса вооружений курировал Л.Н.Базенков. Основные средства поражения (КРБД) разработаны МКБ «Радуга» А.Я.Березняка (главный конструктор Селезнев И.С.).



Оборудование:
Основной разработчик БРЭО — НИИ «Электроавтоматика» (г.Ленинград, главный конструктор — Е.С.Липин).

Прицельно-навигационный комплекс Ту-160 включает в себя астроинерциальную двухканальную навигационную систему К-042К, астровизир АВ-1СМ разработки и производства ЦКБ «Арсенал» (г.Киев), автоматическую систему огибания рельефа местности, систему спутниковой навигации ГЛОНАСС (точность до 10-20 м, доработанная система производства МКБ «Компас» начиная с 2007 г. будет установлена на все самолеты при модернизации) и многоканальный цифровой комплекс связи. Всего в системах самолета задействовано более 100 БЦВМ, в т.ч. у штурмана 8 БЦВМ и планшет-курсопрокладчик ПА-3 (с подвижной картой, вероятно, цифровой ?). Кабина летчиков оборудована стандартным набором оборудования с традиционными табло и циферблатами типа Ту-22М3. Вместо штурвала используется ручка управления (джойстик) аналогичная истребительной.

Кабина Ту-160 «Валерий Чкалов» на авиабазе Энгельс, начало ноября 2012 г. (фото — RostovSpotter, источник).


Рабочее место оператора Ту-160, фото 2012 г. или ранее (Дмитрий Авдеев, http://airliners.net).


Рабочее место штурмана Ту-160, фото 2012 г. или ранее (Дмитрий Авдеев, http://airliners.net).


Астровизир АВ-1СМ — измеряет угловые координаты звезд до 4-й звездной величины на фоне дневного неба с погрешностью менее 0,01 градусов.

Астровизир АВ-1СМ (Бузанов В.И. КП «ЦКБ «Арсенал» – совершенствование и создание нового оптико- электронного авиационного оборудования. // Авиация и время. Спецвыпуск, 2003 г.).

Прицельно-навигационный комплекс «Обзор-К» включет в себя РЛС бомбометания и навигации»Поиск» (дальность обнаружения крупных целей радиоконтрастных целей с большой высоты — 600 и более км) и оптико-электронный бомбардировочный прицел ОПБ-15Т «Гроза» (дневное бомбометание, либо бомбометание в условиях низкой освещенности, Т — вероятно, «телевизионный»). В ходе модернизации самолет может получить лазерный целеуказатель для применения корректируемых авиабомб с лазерными ГСН с больших высот. Система управления ракетным оружием «Спрут-СМ» (введение целеуказания в ГСН ракет перед пуском, обеспечение применения КРБД).



Радиолокационная заметность самолета снижалась дополнительными мероприятиями по нанесению на носовую часть специальной краски на органической основе, графитовой радиопоглощающей черной пленки на воздухозаборники и воздушные каналы, экранированием некоторых узлов двигателей, и введением в остекление кабины сетчатых противорадиолокационных фильтров. Часть подобных мероприятий производилась в строевых частях.



Бортовой комплекс обороны (БКО) «Байкал» обнаруживает и классифицирует любые РЛС противника, тепловые цели (теплопеленгатор «Огонек» расположен в крайней задней точке фюзеляжа) и обеспечивает применение активных средств РЭБ, пассивных ПЛ и ИК-ловушек (средства РЭБ расположены в хвостовом конусе). Доработки БКО завершены в апреле 1990 г.



Система дозаправки в воздухе со штангой дозаправки ГПТ-2. Катапультные кресла К-36ДМ разработки НПО «Звезда» (главный конструктор Г.И.Северин) со спинками оснащенными подушками с пульсирующим воздухом (в процессе серийного производства). Система катапультирования индивидуальная и принудительная для всего экипажа (запуск с любого рабочего места). Катапультирование возможно в режиме «0-0» (нулевая скорость, нулевая высота) — после доработок в процессе освоения (изначально — минимальная скорость катапультирования — 75 км/ч). При выполнении полетов по высотному профилю экипаж использует высотные комбинезоны-скафандры «Баклан» (существуют только опытные экземпляры — по данным Бутовского, 1995 г). В стандартных режимах — защитный шлем ЗШ-7Б или ЗШ-7АС.




Выдвинутая для дозаправки штанга системы дозаправки Ту-160, фото 2012 г. или ранее (http://www.krasnayazvezda.com/).

Высотный комбинезон-скафандр «Баклан» (Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)


Модернизированный комплекс бортового оборудования создается совместными усилиями ОАО «Туполев», ФГУП «ГосНИИ АС», ФГУП «ОКБ «Электроавтоматика» им. Ефимова» и ГЛИЦ им. Чкалова.  26.03.2013 г. в СМИ сообщается о завершении наземных испытаний комплекса обороудования. В результате испытаний на комплексном полунатурном стенде специалисты получили заключение о годности к летным испытаниям. Их предполагается провести в 2013 году. Работы по обновлению бортоборудования проводятся в рамках первого этапа модернизации Ту-160.

Модификации:

Ту-160 (1969-1972 г.г.) — первый проект на конкурс 1972 г. — бомбардировщик на базе Ту-144.



Ту-160М аванпроект (1972 г.) — проработка вариантов компоновки самолета с изменяемой геометрией крыла.



Ту-160М (1975 г.) — второй проект Ту-160 с игменяемой геометрией крыла (название на стадии предварительной проработки проекта).



Ту-160 (изделие 70) BLACKJACK / RAM-P (первый полет — 1981 г.) — бомбардировщик с ИГ крыла опытной серии.







Первый экземпляр Ту-160 — самолет 70-01 на базе ЛИИ в Жуковском в период начала испытаний

(Гордон Е., Ту-160. М., Полигон-пресс, 2003 г.)



Ту-160 — носитель БПЛА «Ворон» (проект, середина 1970-х годов) — на начальном этапе работ по проекту Ту-160 предусматривалось использование самолета в качестве носителя стратегического сверхзвукового беспилотного разведывательного летательного аппарата «Ворон» (ОКБ Туполева) со стартовой массой 6300 кг. Проектирование прекращено в середине 1970-х годов в связи с закрытием программы создания БПЛА.



Ту-160П (проект, середина 1970-х годов) — тяжелый истребитель сопровождения вооруженный ракетами «воздух-воздух» большой и средней дальности. Проект не реализован.



Ту-160С BLACKJACK (1987 г.) — серийный вариант бомбардировщика.



Ту-160ПП (проект, середина 1980-х годов) — самолет постановщик помех, проектирование предполагалось согласно требованиям ВВС еще на этапе создания проекта Ту-160. Полномасштабное проектирование начато в середине 1980-х годов, построен полноразмерный макет. Проект не реализован.



Ту-160 модернизация (проект, 1980-е годы) — в процессе проработки модернизации Ту-160 предполагался переход на более экономичные двигатели НК-74, замена оборудования и дооснащение более современным вооружением. Вероятно, данную модернизацию планировалось провести до 1996 г. ( наше предположение).



Ту-160В (проект, 1980-е годы) — вариант Ту-160 с двигателями на жидком водороде с измененной конструкцией фюзеляжа. Проект не реализован.



Ту-160К «Кречет» (проект, 1983-1984 г.г.) — проект оснащения Ту-160 двумя баллистическими ракетами воздушного запуска «Кречет» (КБ «Южное») массой по 24.4 тонны.

Боевой радиус комплекса — 10000 км



Ту-160М (проект, 1990-е годы) — проект Ту-160 с измененными отсеками ПН — носитель 2 гиперзвуковых КР Х-90. Существование проекта не подтверждено.



Ту-160СК (проект, 1992 г.) — самолет-носитель ракетоносителя «Бурлак» и «Бурлак-Диана» для выведения на орбиту ИСЗ.



Ту-161 (проект, 1990-е годы) — проект модернизации и развития Ту-160 как многорежимного самолета-носителя КРБД.



ПАК ДА (проект, 1999 г.) — перспективный авиационный комплекс дальней авиации, проработка облика самолетов в различных КБ начата в 1999 г. В КБ Туполева самолет ПАК ДА проектируется на базе Ту-160 (согласно сообщениям СМИ).



Ту-160 модернизация / Ту-160М (2006-2007 г.г.) — модернизированный вариант серийных Ту-160 (наименование «Ту-160М» используется в некоторых интернет-СМИ) — изначально планировалось произвести модернизацию парка Ту-160 до 1996 г., но фактически работы по модернизации начаты после 2000 г. Изменен состав БРЭО, модернизированы двигатели НК-32 / НК-321 (увеличен ресурс, повышена надежность, испытания завершены в 2006 г.), самолет может нести ракеты Х-555 и Х-101/102. Кроме того, модернизированный вариант может высокоточно (точность — 20 м) применять обычные свободнопадающие бомбы и УАБ (ранее, видимо, только декларативно). В части БРЭО устанавливаются новые БЦВМ, система спутниковой навигации разработки МКБ «Компас», увеличиваются дальность и продолжительность полета, модернизирован бортовой комплекс обороны. Первым самолетом прошедшим модернизацию является самолет с серийным №02-02 «Валентин Близнюк» (после модернизации поступил в ВВС 5 июля 2006 г.). Программа модернизации объявлена с плановым завершением в 2015 г. (данные декабря 2009 г.), всего заявлена модернизация 15 самолетов. В сообщении на сайте Министерства обороны России от 07.02.2012 г. говорится о том, что один самолет Ту-160 проходит переоборудование в модификацию Ту-160М на одном из предприятий ВПК России (вероятно, на Казанском авиазаводе). 26.03.2013 г. сообщается о завершении наземных испытаний модернизированного комплекса бортового оборудования для самолета. В течение 2013 г. планируется начать летные испытания комплекса.

Считается, что на самолетах Ту-160М демонтировано оптическое прицельное оборудование и система астронавигации — иллюминаторы соответствующих оптических устройств закрашены на всех Ту-160М.

Модернизированные по стандарту Ту-160М самолеты:

№ппСерийный №Наименование самолетаДата передачи ВВСПримечание
102-02«Валентин Близнюк»05.07.2006 г.2015 г. — боевое применение с ракетами Х-101
208-03«Виталий Копылов»29.04.2008 г.модернизирован при производстве, 2015 г. — боевое применение с ракетами Х-101
307-02«Василий Решетников»01.02.2010 г.в 2015 г. установлена новая БИНС (?)
405-04«Валерий Чкалов»2011 г.
506-05«Андрей Туполев»19.12.2014 г.Новая БИНС (?)
606-02«Василий Сенько»28.01.2016 г.Новая БИНС (?)


Ту-160М Б№18 RF-94111 «Андрей Туполев», аэродром ТВВАУЛ Тамбов, 30.05.2015 г. (http://russianplanes.net/id164404).

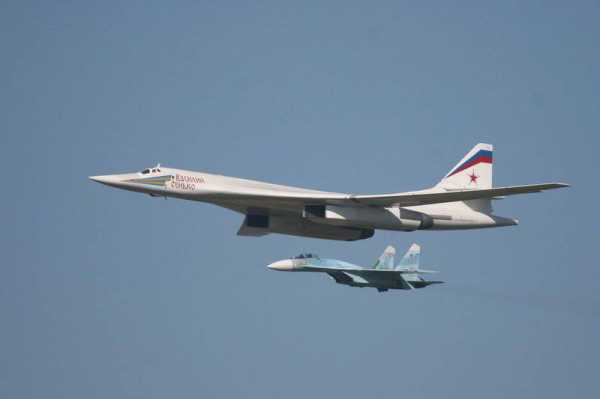

Ту-160М Б№11 RF-94114  «Василий Сенько». КАПО, г.Казань, 06.12.2015 г. (источник).


Ту-160М2 — BLACKJACK-M — проект возобновления производства Ту-160. Обсуждение возобновления производства Ту-160 начато весной 2015 г. В июле 2015 г. сообщается, что ОКБ Туполева совместно с КАПО им. Горбунова начата проработка возобновленя производства Ту-160. Заявлены планы на производство 50 новых Ту-160 (источник). 17 октября 2015 г. Министерство обороны России сообщило о проведении совещания межведомственной рабочей группы по вопросу воспроизводства Ту-160. В совещании принимали участие представители Министерства обороны, Министерства промышленности и торговли, ОАК, ОДК, ПАО «Туполев», РАН и КАПО им.Горбунова. Заслушаны доклады о создании электронной документации, оптимизации технологии производства и реализации «дорожной карты» по воспроизводству самолетов и запуску опытно-конструкторских работ по Ту-160М2 (источник). 2 марта 2016 г. главком ВКС России Виктор Бондарев сообщил СМИ, что первый полет нового Ту-160 ожидается в 2019 г., а серийный выпуск Ту-160М2 начнется в 2023 г. (источник).

13 октября 2016 г. заместитель министра обороны России Юрий Борисов сообщил СМИ, что всего планируется произвести 50 Ту-160М2 (цифра может быть скорректирована позже), а так же то, что уже начато производство ряда элементов нового самолета (источник). 27 февраля 2017 г. министр промышленности и торговли РФ Денис Мантуров заявил, что первый Ту-160М2 поднимется в воздух в 2018 г., а в 2020 г. начнется серийное производство самолетов. В декабре 2016 г. ожидалось завершение создания цифрового комплекта документации на самолет — её создание завершено (источник). 6 марта 2017 г. генеральный директор ПАО «Туполев» Александр Конюхов заявил СМИ, что поставки Ту-160М2 в войска начнутся в 2021 г.  (источник).

02 июня 2017 г. в СМИ заявлено, что промышленностью начато производство агрегатов нового самолета (источник). Предположительно на первом этапе речь идет о сборке задела на Казанском авиазаводе. 19 июня 2017 г. заявлено, что в перспективе ВВС будут получать 3-4 Ту-160М2 в год, а всего планируется поставить 50 Ту-160М2. Первый полет первого Ту-160М2 ожидается в марте 2018 г.  (источник).



Стоимость самолета составляла:
До 1990 г. — 48 млн. руб
1991 г. — более 70 млн. руб
1992 г. — более 300 млн. руб


militaryrussia.ru

чем знаменит стратегический бомбардировщик Ту-160 – WARHEAD.SU

В четверг, 25 января 2017 года, на Казанском авиационном заводе состоялся демонстрационный полёт нового сверхзвукового стратегического бомбардировщика–ракетоносца Ту–160 «Пётр Дейнекин» по программе лётных испытаний. Согласно полётному заданию, полёт проходил на высоте 300 метров и длился около семи минут. Редакция Warhead.su собрала основные причины присмотреться к лучшему предложению на рынке стратегических бомбардировщиков — российскому «Белому лебедю» Ту‑160.

Скорость

2230 километров в час с использованием форсажа и на высоте. Больше, чем два числа Маха. Даже для современных истребителей это более чем солидный результат, а здесь мы говорим об огромном, несущем едва ли не полста тонн «подарков» бомбардировщике.

В своё время предполагалось на сверхзвуковой скорости преодолевать оборону противника. И в самом деле, если вы пилот F-16 и немного опаздываете, то я вам не позавидую: догонять Ту-160 с вашей максималкой в 2120 километров час — пустая затея.

Тут кто-то говорит о B-1A Lancer с его 2300 километрами в час (и то — проектными)? Помилуйте, где тот B-1A, он даже в серию не пошёл. Его же младший брат B-1B разгоняется всего до 1340 километров в час. Ни о чём.

Крыло изменяемой стреловидности

Во-первых, это просто красиво. Во-вторых, явно можно сэкономить на ангарном хранении. Если при минимальной стреловидности размах крыла составляет 57,7 метров, то при максимальной — всего 35,6 метров. Удобно и практично. Понятно, что задумывалась изменяемая стреловидность для достижения сверхзвуковой скорости, иначе с таким размахом крыла никаких двигателей не хватит.

ВНИМАНИЕ: Не изменяйте стреловидность крыла на земле без специальных удерживающих устройств. У самолёта нарушается центровка, и он падает на хвост. Проверено советскими техниками.

Дальность полета

Ту-160 хотите, а приобретать самолёт-заправщик душит жаба? Тогда готовьте линейку. Практическая дальность полёта Ту-160 без дозаправки составляет 12300 километров. Много это или мало? С одной стороны, радиус у нас примерно в 5,5 тысяч километров (дальность делим на два и отнимаем немного на резерв). С другой — Ту-160 вооружён крылатыми ракетами, которые сами по себе имеют дальность полёта около 5 тысяч километров. С учётом особенностей российской географии это означает, что дотянуться «подарочком» можно практически докуда угодно.

Экипаж

Всего четыре человека управляют такой махиной. Два пилота, штурман и оператор располагаются в двух кабинах. Кстати, в отличие от других самолётов-тяжеловесов, на Ту-160 не привычные штурвалы, а ручки управления, как на истребителе.

Кокпит «Белого лебедя»

Если договоритесь с экипажем о проходе на борт самолёта «зайцем», то могут до нужного места добросить и вас. Конечно, Ту-160 — не бизнес-джет, но довезут быстро. Удобнее всего устроиться на специальном спальном месте для длительных перелётов. Также в вашем распоряжении окажется небольшая кухонька с духовкой для разогрева пищи и туалет.

Топливо

А вот его потребуется много.

«Белый лебедь», заправленный под завязку, способен вместить в себя 148 000 килограммов авиационного топлива. При этом не обычного керосина, а специальной азотированной горючки, что даёт характерный желтоватый дым на выхлопе. Да, именно это и позволяет бомбардировщику летать без дозаправки на такие большие расстояния. Учтите, что придётся разориться на оборудование для азотирования топлива, да и обычное самолётное ТС-1 вам не подойдёт, ищите Т-8 и готовьтесь к расходам.

Что касается расхода топлива, то тут всё просто. При экономичном крейсерском полёте на сто километров тратится примерно тонна горючего. Иное дело сверхзвуковой полёт. Точных цифр нет, но, по рассказам лётчиков, в этом режиме на скорости 1800 километров в час за шестьдесят минут самолёт съедает 50-60 тонн горючки.

Полезная нагрузка

Ту-160 — мировой лидер и по этому параметру: 45 000 килограммов полезной нагрузки. Говорят, что если на B1-B Lancer навешать ракет на внешние подвески, он может и больше поднять, но мы считаем, что это не по-джентльменски. Бомбардировщики должны меряться бомболюками, чтобы всё было честно. Сорок пять тонн различных «подарков» — это более чем серьёзный аргумент.

Ракеты размещаются на специальных пусковых барабанах, по шесть штук на каждом. Всего барабанов два, соответственно, ракет «Белый лебедь» может нести 12. После соответствующего переоборудования ваш Ту-160 может оснащаться также свободнопадающими бомбами (до 40 000 кг) различного калибра, в том числе и ядерными.

ВНИМАНИЕ: Доступ к ядерному арсеналу возможен только по предъявлении документов, удостоверяющих ваше членство в мировом ядерном клубе. Ничего личного.

Дизайн

Ту-160 прекрасен, это один из самых красивых самолётов в мире. Сочетание лёгкости и воздушности заставит всех встречающих вас в аэропорту сворачивать шеи, чтобы рассмотреть этого красавца.

(Фото: В. Савицкий)

Более того, в настоящее время проводится подготовка к рестайлингу модели до версии Ту-160М2. После модернизации на ваш самолёт будут установлены новые вычислительные и бортовые системы, средства контроля, бесплатформенная инерциальная навигационная система, комплекс РЭБ, топливомерно-расходомерные системы, а также системы управления вооружением.

Ту-160 — уникальная машина. Даже беглое перечисление её возможностей завораживает. И очень хочется, чтобы «белые лебеди» никогда в жизни не участвовали в большой и грязной ядерной войне. Во многом именно для этого Россиия модернизирует эти прекрасные самолёты и собирается создавать новые.

warhead.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
