Великий воин Искандер Двурогий

Он долетит от Калининграда до Варшавы за 2 мин 22 сек. За это время морпех НАТО даже не успеет почистить зубы…

Большая часть траектории полета “Искандер-М” пролегает в зыбких слоях атмосферы на высотах от 20 до 50 км (апогей). В наиболее малоизученных областях атмосферного пространства, недоступных большинству из современных средств ПВО.

Скорость боеголовки в момент отключения маршевого двигателя превышает шесть скоростей звука.

Боевой блок изготовлен с учетом технологии “стелс”. Гладкий, обтекаемый боеприпас с малыми габаритами, без аэродинамических поверхностей большой площади. По данным западных источников, с внешней стороны боеголовка дополнительно покрыта радиопоглощающей ферромагнитной краской. Всё это создает дополнительные трудности для её обнаружения и перехвата средствами ПВО/ПРО противника.

Семь типов боевых частей для решения широкого круга задач: кассетные, осколочно-фугасные, проникающие — массой от 480 до 700 кг.

Маневрирующий боевой блок с коррекцией на всех участках полета. Система газовых рулей в разреженных слоях атмосферы и отклоняемые рули на финальном участке траектории. Применяется интенсивное маневрирование с перегрузками 20-30g на терминальной стадии полета. Имеется возможность отвесного пикирования на цель под углом, близким к 90° на скорости 700-800 м/с. КВО боеголовки “Искандер-М” достигает 5…7 метров.

Смешанная система наведения по данным инерциальной навигационной системы (ИНС) на начальном и среднем участке полета и оптических датчиков (по типу DSMAC) на терминальной стадии. Рассматривается вопрос об оснащении боевых блоков системой наведения на основе GPS/ГЛОНАСС.

Имеется проект по оснащению боевых блоков собственной системой РЭБ для постановки активных помех радиолокационным средствам системы ПВО противника.

Его летные характеристики находятся на грани возможностей западных систем ПВО/ПРО. Высокая точность, вкупе с мощной БЧ ракеты (в 1,5-2 раза тяжелее БЧ “Томагавка”) позволяют “Искандер-М” менять “условия игры”, изменяя обстановку на театре военных действий. Командные пункты и базы противника, ангары, топливохранилища, скопления бронетанковой и авиационной техники, позиции ЗРК, артбатареи, мосты и электростанции: все это подвергнется неминуемому тотальному разрушению в первые минуты войны.

“Семь минут полета до Москвы…”

…Коснувшись звезд на высоте 300 км, боеголовка стремительно возвращалась в атмосферу. В глубине корпуса, надежно защищенный от жара, холода и перегрузок, методично отсчитывал секунды бортовой компьютер …428, 429, 430 — пройдена линия Кармана. Пора! Руководствуясь данными акселерометра и гироскопов, боевая часть «Першинга-2» разворачивалась в пространстве перпендикулярно траектории падения. Тормози! Тормози! Потоки плазмы клочьями срываются со скользкой поверхности корпуса и уносятся прочь в фиолетовую мглу стратосферы. Поначалу слабая и разряженная, атмосфера уже уверенно свистит за бортом, раскачивая в своих потоках “челн”, рискнувший бросить вызов воздушному океану.

На высоте 15 км «Першинг-2» гасил скорость до 2-3 скоростей звука, ИНС в очередной раз ориентировала боеголовку должным образом — и начиналось увлекательное действо. Под абляционным пластиковым обтекателем оживал радиолокатор системы RADAG. Боеголовка получала кольцевое изображение подстилающего рельефа за счет сканирования вокруг вертикальной оси с угловой скоростью 2 об/сек. В памяти бортового компьютера хранились четыре эталонных изображения района цели для разных высот, записанные в виде матрицы, каждая ячейка которой соответствовала яркости данного участка местности в выбранном диапазоне радиоволн. Сравнивая полученные данные с заложенными в память радиолокационными картами, боеголовка определяла свое текущее положение и погрешность ИНС. Коррекция боевого блока на заатмосферных высотах производилась с помощью реактивных двигателей на сжатом воздухе; в атмосфере — аэродинамическими поверхностями с гидравлическим приводом.

Выполнив свою задачу, система RADAG отключалась на высоте около 1 км. Получив последний корректирующий импульс, боеголовка пикировала по баллистической траектории, проводя точечное уничтожение намеченной цели.

Маленький смертоносный шедевр фирмы “Мартин Мариетта” привел в смятение весь советский генералитет и партийную верхушку СССР. В случае начала войны, БРСД “Першинг-2” за несколько минут “выбивали” все важнейшие объекты военной и гражданской инфраструктуры на территории европейской части СССР. Не было никакой возможности защититься от страшной угрозы. Ядерный паритет был нарушен.

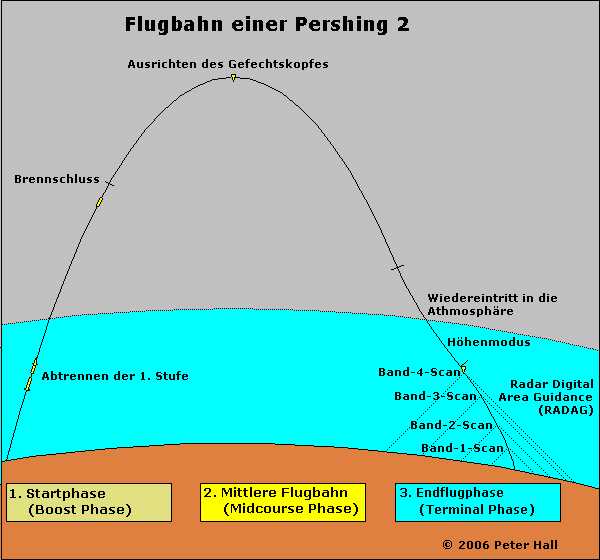

Траектория полета «Першинг-2»

К декабрю 1985 года на территории ФРГ было развернуто 108 пусковых установок MGM-31C Pershing II. Эффект от этого был сравним с нынешним размещением ОТРК “Искандер-М” в Калининградской области. Разгорелся международный скандал, еще более охладивший отношения между СССР и США.

Последующие несколько лет страны искали выход из сложившейся ситуации. Ни одна из сторон не желала идти на компромисс. Не в силах соревноваться по точности своих ракет с “Першингом-2”, Советский Союз, в отместку, продолжал развертывание ракет средней дальности РСМ-10 “Пионер” (круговое отклонение от цели ±550 метров против 30 м у “Першинга-2”) с намерением разметать группировку натовских войск сплошным термоядерным огнем. Каждый “Пионер” нес по три РГЧ ИН мощностью 150 кт против моноблочной БЧ “Першинг-2” малой мощности (от 5 до 80 кт).

Все закончилось в 1987 году подписанием договора о ликвидации ракет малой и средней дальности (РСМД). К лету 1989 года все ракеты “Першинг-2” были сняты с боевого дежурства в Европе. Утилизация заняла еще несколько лет, путем прожига на стенде твердотопливных двигателей обеих ступеней. Таким образом, последний “Першинг-2” был сожжен в 1991 году.

Особый интерес в этой истории вызывают технические моменты американской ракеты. Такие, как система наведения боеголовок: примитивная ретро-электроника позволила реализовать невероятно малое (даже по сегодняшним меркам) значение КВО. Или радиопрозрачный пластиковый обтекатель антенны радара, выдерживавший нагрев в сотни градусов при вхождении боеголовки в плотные слови атмосферы на восьми скоростях звука.

“Першинг-2” канул в лету, заняв своё заслуженное место в рейтинге самых страшных изобретений в истории. И было крайне неприятно услышать о возможности его реинкарнации с использованием современных технологий.

topwar.ru

Неуловимый ракетный мститель — ЭкспертРУ

В мировой политике есть магические слова, приводящие в трепет целые правительства стран. Например, словосочетание «химическое оружие в Сирии», или «ядерное оружие Ирана» вызывает у политической элиты стран Запада состояние крайнего военно-дипломатического возбуждения. Однако по скорости реакции прогрессивной общественности на подобные фразы нет равных у нашего «Искандера». Упоминание ОТРК «Искандер-М», особенно в контексте его размещения у чьих-нибудь границ, неизбежно влечет за собой близкую к истерике реакцию СМИ, военных и политиков приграничных стран и их западных сюзеренов. Давайте разберемся, в чем же секрет так пугающих наших соседей магических свойств этого оперативно-тактического ракетного комплекса.

Проблема ракетного комплекса «Искандер» заключается в том, что его невозможно «словить». Во-первых, потому что в процессе полета ракета маневрирует с огромными перегрузками, которые пока недосягаемы для любой ракеты-перехватчика, состоящей на вооружении стран мира. Во-вторых, она летит очень низко – до 6 км от поверхности со скоростью 4 Маха, поэтому ее практически невозможно засечь с помощью стандартных радиолокационных средств. В-третьих, выбрасывает ложные цели для обмана РЛС противника, устанавливает активные радиопомехи и «глушит» все излучатели, по которым ориентируются в пространстве системы ПРО. Т.е. «Искандером» можно уничтожить, любой объект в радиусе 500 км с точностью 2 метра и вероятностью, близкой к 100%. Теоретически, запустив ракету из Калининграда, можно «достать» до правительственного квартала в Берлине, а поражающую силу удара можно легко увеличить, «подвесив» на ракету ядерную боевую часть. Такого ракетного оружия нет ни у кого в мире. При этом «Искандер» крайне мобилен и скрытен – вероятность его обнаружения, даже средствами космической разведки, очень невысока. В течение 1 минуты запустил комплект ракет и тут же уехал с места дислокации, выключив все приборы.

Ракета — одноступенчатая, имеет двигатель с одним соплом, небаллистическая и управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей. Большая часть траектории полёта ракеты, изготовленной по технологии «Стелс» и имеющей малую поверхность рассеивания, проходит на высоте 50 км, а на подлетном участке – 6-20 км (в зависимости от типа ОТРК), что делает ее поражение противником практически не решаемой задачей. Эффект «невидимости» достигается за счет совокупности конструктивных особенностей, в частности, обработки ракеты специальными наноструктурными рассеивающими покрытиями, сбрасывания выступающих частей после пуска и т.д. Траектория «Искандера» является не только небаллистической, но и труднопрогнозируемой. Сразу после старта и непосредственно при подлёте к цели ракета выполняет интенсивное маневрирование. В зависимости от траектории, перегрузки колеблются в пределах от 20 до 30 единиц. Соответственно, ракета-перехватчик должна выдерживать перегрузку как минимум в 2-3 раза выше, что технологически невозможно в рамках существующего в мире 4-го технологического уклада и даже перспективного пятого.
Искандер-М — основной вариант для российской армии — существенно более сложный, чем Искандер-Э, поставляемый на экспорт. Менее заметный, более маневрирующий на старте и на конечном участке полета. Кроме того, он имеет не просто инерциальную систему наведения, как Искандер-Э, а комбинированную, включающую радиокоррекцию, GPS, ГЛОНАСС, лазерное и оптическое самонаведение на конечном участке. Управляется решетчатыми рулями. БЧ не отделяется в принципе, т.к. корпус служит для создания подъемной силы на конечном участке.

В 2012 году финальные испытания прошел еще один комплекс — Искандер-К, который является дальнейшим развитием М. Он запускает еще более точные, уже крылатые, ракеты, которые оснащены небольшими несущими поверхностями, как на Р-37. Благодаря этому появилась возможность стрельбы по настильной траектории, как, в свое время, у комплекса ОКА, только гораздо точнее и быстрее. Ракета может лететь на высоте всего 6 км (у горизонтных РЛС нет шансов), на ней применена комбинированная ГСН и сменные боевые части. Две ракеты в залпе могут комплектоваться разными системами наведения и вести стрельбу как по навесной, так и настильной траектории.

Специалисты высказывают мнение, что комбинированное применение двух братьев – Искандер-М и Искандер-К дают синергетический эффект, противодействовать которому не в состоянии никакая из существующих систем ПРО. Один из экспертов по ракетным технологиям, выступающий на форумах под ником «Злобный критикан», так охарактеризовал новинку: «Известно, что и баллистические ракеты (БР), и крылатые ракеты (КР), равно как и их системы наведения, имеют ряд ограничений по «текущему состоянию» поражаемого объекта… Например, — если сделать ставку ТОЛЬКО на «Искандер-М», допустим, с оптико-корелляционной системой конечного наведения на поражаемый объект, — и если допустить, что поражать объект придется в «час икс» с низкой облачностью и интенсивным визуальным противодействием противника, — ставка может быть проиграна. Аналогично и с радарной системой конечного наведения, схожей по принципу действия с таковой от «Першинг-2», — здесь «карты может спутать» интенсивное РЭП противника. В то же время, низкая облачность, например, и интенсивное визуальное маскирование конечного объекта, будут в известной степени «по барабану» КР с инерционной и оптико-корелляционной системой, отрабатывающей навигационные поправки на протяжении ВСЕГО маршрута (аналогично пендосск. КР ALCM)… Здесь уж никакое маскирование цели не поможет, — и здесь нужно КР ТОЛЬКО сбивать, сбивать на маршруте или на крайняк на подходе к цели.

Наконец, представим себе ситуацию, когда «Искандер-К» и «Искандер-М» «подходят» к цели (чешскому радару ПРО или шляхетским шахтам c GBI) — ОДНОВРЕМЕННО… И каждый, демонстрирует при этом «свой фирменный набор примочек», — «Искандер-М» — высокоинтенсивное маневрирование высоколетящей гиперзвуковой цели, «Искандер-К», — крайне низкий профиль полета (порядка 6 м) и следование по рельефу местности в практически «автономном» (т.е. не зависящем от поиска цели набортными сенсорами) режиме… Вот это ДЕЙСТВИТЕЛЬНО ситуация, близкая к 100 % вероятности поражения цели…Так что, для борьбы с ЕвроПРО, действительно является оптимальным СОЧЕТАНИЕ «Искандер-М» + «Искандер-К». Вся фишка в том, чтобы использовать эти изделия одновременно, «в одном ударе»».

Немецкая газета Bild со ссылкой на свои источники сообщила, что Россия разместила «Искандеры» в Калининградской области у границы с Литвой, Латвией и Эстонией. За этим сообщением последовала реакция властей США, которые сразу по всем каналам взаимодействия, призвали Россию не дестабилизировать обстановку, размещая «Искандеры» на западе. «Мы бы не хотели, чтобы они предпринимали шаги, которые ведут к дестабилизации в регионе», — сказала официальный представитель Госдепартамента США Мари Харф. В переводе с дипломатического на человеческий, это звучит примерно так: «Размещение «Искандеров» нарушит весь баланс сил в Европе, причем не в нашу сторону. Все что угодно, только не Искандер!». Обеспокоенность выразили также в Польше и Латвии. Министр обороны Литвы Юозас Олякас назвал это тревожными известиями, а советник президента Литвы Дали Грибаускайте сказал, что действия России не соответствуют декларациям о стремлении к более тесному сотрудничеству с Евросоюзом и НАТО. Занервничал даже Китай, когда узнал, что ракетный комплекс будет размещен недалеко от своей границы.

Отметим, что с поставкой «Искандеров» Армении, были связаны руки Азербайджану, последнее время пытавшемуся поигрывать в регионе военными мускулами – агрессивная риторика в адрес Еревана прекратилась. В 2014 году Армения завершит работы по перевооружению своих ракетных частей на сверхточные и дальнобойные ракетные комплексы. Об этом на пресс-конференции в Ереване 24 января заявил министр обороны Армении Сейран Оганян, отвечая на вопрос журналистов о том, соответствуют ли действительности сообщения о приобретении Ереваном российских современных оперативно-тактических ракетных комплексов (ОТРК) «Искандер-М». Заметьте, не урезанный в возможностях экспортный «Искандер-Э» с дальностью 280 км и одной ракетой в пусковой установке, а полноценный «М», стреляющий на расстояние до 500 км и имеющий сразу 2 ракеты (кстати, пока единственный ОТРК в мире, способный запускать сразу 2 ракеты с одной ПУ). Для друзей-армян, видимо, сделали исключение ввиду накалившейся геополитической обстановки на всем пространстве СНГ.

«Искандер» может доставлять к цели кассетную (с 54 боевыми элементами), проникающую, осколочно-фугасную, а также ядерную боевые части. Это позволяет поражать малоразмерные и площадные цели, среди которых огневые средства противника, системы ПВО и ПРО, авиация на аэродромах, командные пункты и т.д. В состав РК входят ракета, самоходная пусковая установка, транспортно-заряжающая и командно-штабная машины, подвижный пункт подготовки информации, мобильные агрегаты технического и бытового обеспечения, а также комплекты арсенального и учебно-тренировочного оборудования.

История создания этого ОТРК началась еще в начале 80-х годов. Использование БЧ обычного (неядерного) снаряжения при сохранении эффективности оружия заставило разработчиков искать новые способы построения системы управления (СУ) ракетой. Точность инерциальной СУ для решения этой задачи недостаточна, ее следовало поднять
примерно на порядок. В 80-е гг. в нашей стране уже предпринимались попытки решить эту проблему. Создавалась оптическая аппаратура самонаведения для «Скада» (даже удалось провести полигонные испытания и сдать ракету на опытную эксплуатацию в войсках). Безъядерная БЧ с наведением с помощью радиолокационной ГСН корреляционного типа разрабатывалась для комплекса «Волга». Модернизированная «Ока» и «Точка» имели не только инерциальную СУ, но и оптическую корреляционно-экстремальную систему наведения, которая также была не только испытана, но и прошла опытную эксплуатацию в войсках. В годы простоя нашего ВПК больших успехов добились в этом направлении США: на американской ракете «Першинг-2», которая была уничтожена по Договору РСМД, устанавливалась радиолокационная ГСН, опознающая местность в районе цели; оптические системы самонаведения используются в современных вариантах крылатых ракет «Томагавк» и CALCM. Их эффективность была наглядно подтверждена в Ираке и Югославии.

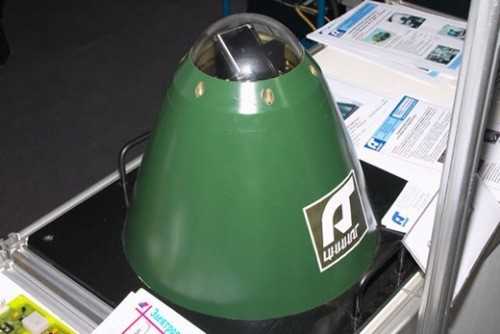

С задачей создания аналогичной аппаратуры для «Искандера» справился ЦНИИ автоматики и гидравлики (ЦНИИАГ) — ведущий разработчик систем наведения и управления для отечественных тактических и оперативно-тактических ракет, имеющий 25-летний задел в области разработки головок самонаведения. В качестве основного способа решения этой задачи было выбрано объединение инерциальной системы с оптическим наведением по окружающей цель местности. Причем созданная в ЦНИИАГ головка самонаведения может быть использована как в составе «Искандера», так и на баллистических и крылатых ракетах различных классов и типов (в том числе и межконтинентальных). Эта ГСН уже прошла летные испытания и показала точность лучше, чем достигли американцы на своих «Томагавках».

Принцип действия систем самонаведения, имеющих научное название корреляционно-экстремальных, состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается в бортовом компьютере с эталонным, после чего выдаются корректирующие сигналы на органы управления ракеты.

Оптическая ГСН универсальна и предъявляет только одно требование к инерциальной системе управления ракеты: вывести последнюю в точку, в которой оптика начинает видеть цель. Против подобной головки бессильны существующие активные средства РЭБ, которые весьма эффективно противодействуют радиолокационным системам самонаведения. Высокая чувствительность ГСН позволяет работать даже в безлунную ночь, что выгодно отличает новую систему от существующих аналогов. Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, таких, как американская НАВСТАР, которая в кризисных случаях может быть выключена ее хозяевами или выведена из строя радиопомехами. Кстати, многие потенциальные заказчики «Искандера-Э» выдвигают требования независимости от спутниковой навигации. Вместе с тем комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях.

Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата на пункт подготовки информации (ППИ). На нём рассчитывается полётное задание для ракеты, которое затем по радиоканалам транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда — на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников. Аппаратура ППИ и КШМ построена на локальных сетях российских ЭВМ, причем функциональное назначение комплекса средств управления зависит лишь от программного обеспечения и может быть легко модернизировано для управления различными огневыми средствами.

11 октября 2011 года было объявлено о завершении первого этапа испытаний обновлённого ракетного комплекса «Искандер-М» с новым боевым оснащением – с новой системой РЭБ, которая обеспечивает прикрытие ракеты на конечном участке полёта. Эта система включает в себя средства постановки пассивных и активных помех обзорным и стрельбовым РЛС противовоздушной и противоракетной обороны противника, посредством шумов и выброса ложных целей. С 2013 года новые ракеты начали поставлять в российскую армию.
В аналитическом обзоре ЦРУ 2012 года «О стратегических рисках и глобальной военно-политической обстановке в мире» содержится весьма показательное определение: «Оперативно-тактический ракетный комплекс «Искандер» является оружием, способным повлиять на военно-политическую ситуацию в регионах мира, если расположенные в них государства не имеют протяжённой территории. Поэтому вопросы размещения комплексов «Искандер», а также их поставок на экспорт являются предметом политических консультаций между странами».

expert.ru

Для комплекса «Искандер-М» создана новая аэробаллистическая ракета

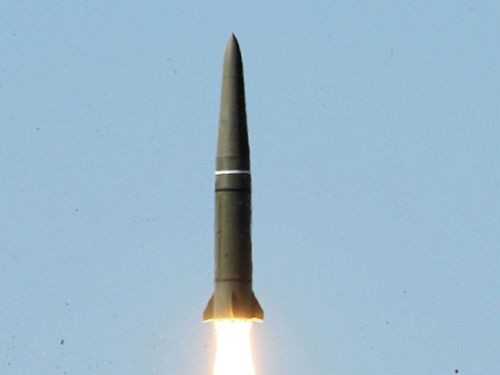

Одноступенчатая твердотопливная ракета 9М723, управляемая на всех этапах полёта с квазибаллистической траекторией движения. Боевая часть ракеты кассетного типа, имеющая 54 осколочных элемента с неконтактным подрывом или также кассетного типа с элементами объёмного детонирующего действия. Ракеты выпускаются ОАО «Воткинский завод», пусковая установка производится на ПО «Баррикады».

Одноступенчатая твердотопливная ракета 9М723 / Фото: fecusin.ucoz.ru

В качестве основного способа решения этой задачи было выбрано объединение инерциальной системы с оптическим наведением по окружающей цель местности. Причем созданная в начале 90-х годов в Московском ЦНИИАГ и показанной на Eurosatory-2004 оптическая корреляционная ГСН 9Э436, может быть использована как в составе «Искандера-Э», так и на баллистических и крылатых ракетах различных классов и типов (в том числе и межконтинентальных). ГСН 9Э436 уже прошла летные испытания и показала точность ракеты при попадании в цель до двух метров. К настоящему времени подготовлено серийное производство этой головки.

• Масса ГСН — 20 кг
• Время ввода полетного задания — не более 5 мин
• КВО — до 20 м


Подобный принцип управления имеет свои достоинства и недостатки. Начнём с последних. Поскольку система распознает не саму цель, а местность вокруг неё, она не может обеспечить наведение на подвижный объект. Для формирования полётного задания необходимо иметь разведывательный снимок. Работе ГСН может помешать туман или выставленное противником аэрозольное облако, скрывающее местность. Если головка установлена на баллистической ракете, ее работе может помешать низкая облачность (для крылатых ракет, способных летать на малых высотах, этой проблемы не существует).

Однако эти недостатки с лихвой компенсируются достоинствами. Оптическая ГСН универсальна и предъявляет только одно требование к инерциальной системе управления ракеты: вывести последнюю в точку, в которой оптика начинает видеть цель. Против подобной головки бессильны существующие активные средства РЭБ, которые весьма эффективно противодействуют радиолокационным системам самонаведения. Высокая чувствительность ГСН позволяет работать даже в безлунную ночь, что выгодно отличает новую систему от ранних прототипов. Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, таких, как американская НАВСТАР, которая в кризисных случаях может быть выключена или выведена из строя радиопомехами. Вместе с тем комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях.

В работе управления ракеты участвует и радиолокационная активная ГСН 9Б918, которая разработана и производится НПП «Радар ММС».

Двигатель — РДТТ, двигательный отсек 9Х820 (ракета 9М723), заряд выполнен из смесевого твердого топлива с высоким удельным импульсом. На ракетах «Искандер»/»Искандер-Э» и «Искандер-М» используется топливо разного типа. РДТТ ракет комплекса не предполагает специального обогрева при хранении или эксплуатации в условиях низких температур (на СПУ и ТЗМ отсутствуют системы обогрева ракет).

Остатки двигательного отсека ракеты 9М723 обнаруженные на территории Грузии в ходе Грузино-Осетинского конфликта, август 2008 г. / Фото: militaryphotos.net

• осколочно-фугасная (все модификации), может применяться с оптической или РЛ корреляционной ГСН;
• фугасно-зажигательная применение с оптической или РЛ корреляционной ГСН маловероятно
• проникающая (все модификации), может применяться с оптической или РЛ коррелиционной ГСН
• ядерная, мощность 5-50 кт («Искандер-М»), теоретически может применяться с оптической или РЛ коррелиционной ГСН. Применение ядерных БЧ, вероятно, в настоящее время не предполагается т.к. в открытых фото и видеоматериалах на СПУ и ТЗМ отсутствуют системы обогрева ядерных зарядов (но исходя из модульности комплекса такие системы могут быть установлены в любое время).

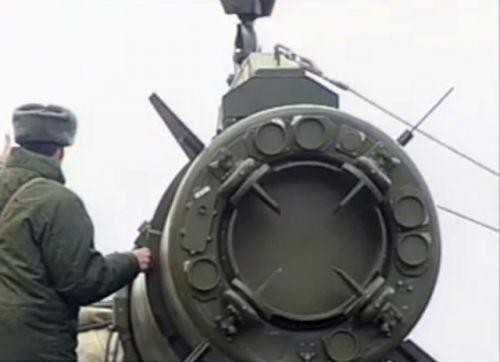

Ракета 9М723 — вид спереди / Фото: fun-space.ru

Вариант 1 (возможно 9Н722К1 — КБ Воткинского машиностроительного завода.

• Масса — 480 кг
• Число боевых элементов — 54 шт.
• Высота раскрытия БЧ — 900-1400 м
• Высота срабатывания боевых элементов — 6-10 м


Типы боевых элементов:

1. осколочные неконтактные
2. кумулятивные осколочные
3. самоприцеливающиеся
4. объемно-детонирующие


Вариант 2 (возможно 9Н722К1 или другая) — ГосНИИМаш (г.Дзержинск)

• Масса — 480 кг
• Число боевых элементов — 45 шт.
• Тип боевых элементов — 9Н730 с центральный разрывным зарядом (ЦРЗ) 9Н731
• Тип неконтактного взрывателя — 9Э156 «Зонт» разработан НИИ электронных приборов (г.Новосибирск)

Бесконтактный взрыватель 9Э156 «Зонт» боевого элемента кассетной БЧ / Фото: news.ngs.ru

• Ракета 9М723К1 / 9М723К5 — ракеты с кассетными БЧ.
• Ракета 9М723К-Э — экспортный вариант ракеты с кассетной БЧ
• Ракета 9М723-1 — улучшенный вариант ракеты, разработан по состоянию на 2007-2009 г.г.
• Ракета 9М723-1Ф / 9М723-1ФЭ — ракета с радиолокационной ГСН 9Б918
• Ракета 9М723-1Ф2 / 9М723-1Ф2Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты
• Ракета 9М723-1К5 / 9М723-1К5Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты.
• Ракета 9М723 с новым типом боевого оснащения — пуск ракеты с боевым оснащением нового типа производились на полигоне Капустин Яр 11 октября 2011 г. Пуск прошел успешно.
• Ракета 9М723 с оптической корреляционной ГСН — 14.11.2911 г. ракета с ГСН такого типа успешно прошла испытания на полигоне Капустин Яр.

www.arms-expo.ru

Ракетный комплекс «Искандер». «Искандер-М» (ракетный комплекс): характеристики

Современная геополитическая обстановка такова, что для сохранения суверенитета и авторитета в международных отношениях стране просто необходимы современные образчики вооружений. Особенно это справедливо, если речь идет о тактических ядерных комплексах, являющихся последней гарантией мира на планете. Конечно, основная роль в сдерживании потенциального противника принадлежит стратегическим ракетам, но даже ракетный комплекс «Искандер» многих способен удержать от опрометчивых решений.

Этот образец вооружений был создан для уничтожения в походных условиях малозаметных целей в эшелонированной обороне противника. Это тем важнее, что современная стратегия ведения военных действий предполагает именно превентивные разоружающие удары, которые не дадут вероятному противнику использовать свое ядерное оружие. Кроме того, так можно своевременно подавить его системы ПРО.

Условия создания

Был создан в условиях, когда СССР и США подписали договор об ограничении количества тактических ядерных боеголовок (РСМД). Произошло это в 1987 году. Тогда же потенциальные противники договорились о полном отказе от использования ядерного вооружения в условиях боевых действий будущего.

Именно из-за этого к новому комплексу предъявлялось огромное количество требований: потребовался полный отказ от ядерных поражающих элементов, необходимо было обеспечить практически ювелирную точность стрельбы, сопряженную с максимально возможной управляемостью ракеты. Кроме того, от специалистов требовалось обеспечить как можно большую степень автоматизации как полета ракеты, так и ее запуска.

Не в последнюю очередь из-за этого ракетный комплекс «Искандер» в Калининграде произвел настоящий «фурор» в рядах прибалтийских политиков, которые в панике стали твердить о новой угрозе, нависшей над их суверенитетом.

Роль спутниковых систем навигации

Главным же требованием, которое соответствует реалиям современности, была возможность использования данных, полученных от систем спутникового позиционирования («Глонасс», NAVSTAR). От нового комплекса требовалось умение с высокой эффективностью поражать даже движущиеся бронированные цели, обладать максимально высокой скорострельностью, а также преодолевать глубоко эшелонированную ПРО врага.

Первый опыт

Готовый ракетный комплекс «Искандер» впервые был испытан еще в 2007 году. Занимавший тогда пост премьер-министра С. Иванов докладывал президенту, что отклонение от цели не превысило одного метра. Эти высочайшие показатели были полностью подтверждены после изучения данных от всех средств визуального контроля, которые были задействованы на испытаниях в тот день.

Все это великолепие было создано в КБМ, г. Коломна. Данное конструкторское бюро известно во всем мире, так как именно отсюда начали свою «карьеру» комплексы «Точка», «Стрела» и «Оса», а также прочие образцы отечественных ЗРК различных поколений. Прочие элементы изготавливались в ЦКБ «Титан» (пусковая система), ЦНИИ автоматики и гидравлики (важнейшая система автоматического наведения снаряда).

Для чего предназначен?

Как мы уже и говорили, ракетный комплекс «Искандер» был создан специально для точечных ударов по целям, глубоко укрытых в тылу противника, защищенных современными системами ПРО.

В роли целей могут выступать следующие объекты:

• Артиллерия и ракетные комплексы противника, крупные скопления бронированной техники.
• Средства ПРО.
• Авиационные соединения, в момент базирования на аэродромах.
• Все командные и связные комплекса.
• Крупные объекты инфраструктуры, потеря которых болезненно скажется на противнике.
• Прочие важные объекты на вражеской территории.

Так как зенитно-ракетный комплекс «Искандер» отличается малозаметностью и очень высокой скоростью подготовки его к запуску, он представляет собой очень серьезную угрозу для всех потенциальных противников.

Что входит в состав «Искандера»?

В состав комплекса входят следующие важнейшие элементы: самоходная установка для запуска, ракеты для нее, машина для транспортировки и заряжения снарядов. Кроме того, имеется отдельный комплекс для ремонта и обслуживания всего оборудования, штабной пункт и специальная машина по анализу полученной информации, а также обучающие средства для персонала.

Характеристики используемой ракеты

Рассматриваемый нами тактический ракетный комплекс «Искандер» использует твердотопливную ракету с одной ступенью, у которой головная часть в полете не отделяется. Несмотря на энергичное маневрирование в полете, снаряд на всем протяжении своего пути может управляться оператором из командного пункта. Особенной маневренностью изделие отличается на старте и при приближении к цели, когда ракета идет под перегрузками в 30G. Так как системы ПРО должны подлетать к ней со скоростью в два раза выше, в настоящее время эффективных средств противодействия «Искандеру» попросту нет.

Корпус снарядов выполнен по специальной методике, уменьшающей его заметность для ЗРК противника. Кроме того, большую часть пути ракета проделывает, находясь на высоте более 50 км, что также в десятки раз снижает шансы на ее своевременный перехват. Незаметность для радаров обеспечивается специальными покрытиями, состав которых засекречен.

Именно этим объясняется тот триумф отечественной промышленности, когда на вооружение был принят «Искандер». Ракетный комплекс (Калининград и весь Западный военный округ им уже укомплектован) этого типа вскоре должен быть получен всеми военными соединениями в стране.

Принципы наведения на цель

Вывод ракеты на цель выполняется силами операторов комплекса, после чего в дело вступает сложнейшая система самонаведения. Аппаратура в полете сканирует местность, образуя ее цифровую модель. Она бортовым компьютером постоянно сравнивается с тем эталоном изображения, который был загружен в память ракеты перед полетом.

Оптическая головка самонаведения характеризуется превосходной защитой от систем постановки помех, а также прекрасной способностью к распознаванию целей практически в любых условиях. Это позволяет поражать подвижную цель (с погрешностью не более пары метров) в полностью безлунную ночь. Такая точность в таких условиях не может быть реализована ни одной из систем ракетного огня, стоящих на вооружении НАТО.

За это там и не любят «Искандер». Ракетный комплекс в Сирии, поставленный туда в декабре прошлого года, сразу же позволил снизить накал страстей и помог законному правительству с вытеснением антинародных сил с территории страны. Кроме того, российская сторона получила ценнейшие сведения о боевом использовании новейших ракет.

«Самостоятельная» ракета

Несмотря на то что в обычных условиях ракетный комплекс «Искандер» может руководствоваться сигналами со спутников глобальных систем позиционирования, в соответствующих условиях его операторы прекрасно обойдутся и без них. Электронно-оптические системы наведения настолько точны, что позволяют обеспечивать поражение целей практически в любых заданных условиях.

Кстати, система самонаведения «Искандера» при необходимости легко устанавливается даже на баллистические ядерные ракеты, что делает перспективы потенциального противника уж совсем невеселыми. Из-за этого российский ракетный комплекс «Искандер» имеет на Западе весьма зловещую репутацию, хотя его характеристики явно не дотягивают до таковых у межконтинентального ядерного боезапаса.

Характеристика боевой части

Конструкторы заложили возможность использования сразу десяти различных типов боезапаса. К ним принадлежат кассетные бомбы с элементами бесконтактного подрыва, боевые элементы с кумулятивным действием, кассетные боезапасы с самонаводящимися элементами, а также простые фугасные, осколочные и зажигательные разновидности. Если используется ракета с самонаводящимися элементами, то они будут поражать множественные цели, разрываясь на высоте шесть-десять метров над ними.

Сам снаряд в боевом положении весит почти четыре тонны, а вес непосредственно боевой части составляет 480 кг. Таким образом, ракетный комплекс «Искандер-К» является одним из самых мощных средств неядерного сдерживания, которые стоят на вооружении нашей армии.

Характеристика прочих элементов

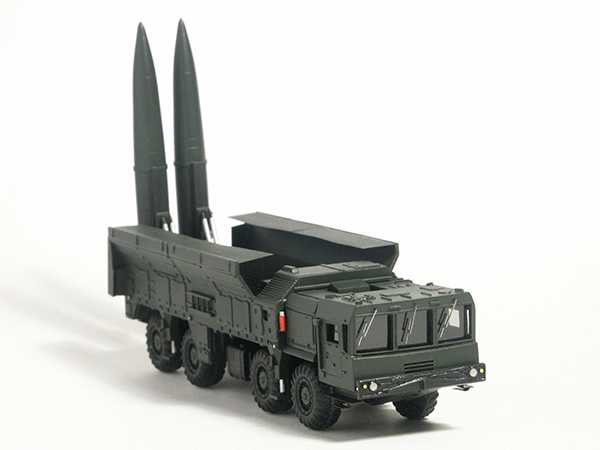

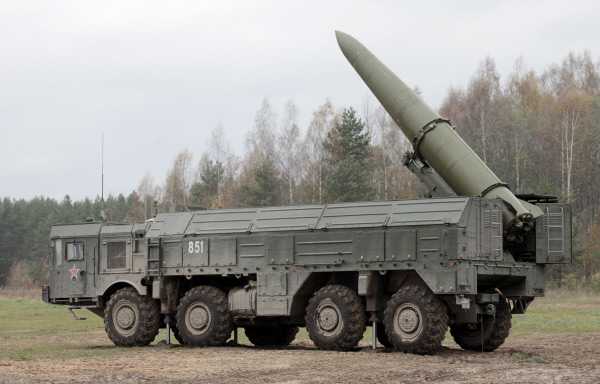

Самоходная установка для осуществления запуска позволяет одновременно перевозить до двух ракет, позволяя запускать их под углом до 90 градусов по отношению к рельефу местности. Располагается она на колесном шасси с формулой 8х8, которое может проходить даже через места, где полностью отсутствуют дороги (МАЗ-79306 «Астролог»). Кроме прочего, это обеспечивает максимально возможную мобильность комплекса даже в военное время.

Некоторые характеристики средств управления и наведения

Установка может самостоятельно определять координаты своего месторасположения, обменивается информацией со всеми элементами «Искандера», обеспечивает одиночный и залповый запуск ракет. Время от прибытия до залпа составляет не более 20 минут при условии подготовленного расчета, а между стартами снарядов проходит не более одной минуты. Это делает ракетный комплекс «Искандер», характеристики которого и без того впечатляют, очень опасным средством атаки.

Стартовые позиции никак подготавливать не нужно. Кроме того, расчету нет необходимости выходить из кабины: получив приказ, специалисты останавливают «Искандер» в заданном квадрате, готовят все системы и производят залп. Исключение составляет только болотистая местность, где необходимо приготовить более-менее устойчивую стартовую площадку. После произведения запуска машина отходит на заранее назначенные позиции для перезарядки.

Таким образом, «Искандер-М» — ракетный комплекс нового поколения, который обеспечивает надежную защиту государственного суверенитета.

Сведения о шасси и прочих машинах

Масса шасси составляет 42 т, вес перевозимой полезной нагрузки не менее 19 т, по шоссе и проселочной дороге с твердым покрытием скорость равна 70 (40) км/ч. На одной только заправке «Искандер» может проехать не менее 1000 км. Обычная численность расчета составляет три человека, но в военное время их количество может быть увеличено.

Машина для транспортировки и заряжания также компонуется на шасси МАЗ-79306 («Астролог»). Оснащается подъемным краном с гидромеханическим механизмом загрузки. Масса составляет ровно 40 тонн, для обслуживания придется персонал в количестве двух человек.

Штабной комплекс

Сердцем всего комплекса является командно-штабная машина. Она производится на базе автомобилей КАМАЗ. Информационный обмен между всеми элементами «Искандера» может осуществляться как в обычном, так и глубоко зашифрованном режиме. Скорость обмена информацией в последнем случае никак не страдает.

Штабной комплекс снабжен четырьмя полностью автоматизированными местами для операторов, максимальная дальность передачи данных между машинами составляет 350 километров для машин на стоянке и 50 километров в условиях боевого марша. Время непрерывной работы всех элементов системы наведения и управления составляет порядка двух суток.

Машина механического обслуживания

Как и в прошлом случае, базируется на шасси автомобилей «КамАЗ». Предназначается для проверки состояния ракет как в самой пусковой установке, так и в транспортных контейнерах, позволяет проверять и ремонтировать все приборы и механизмы комплекса, не прибегая к ее транспортировке его к месту постоянной дислокации. Машина весит всего 13,5 т, развертывается менее чем за 20 мин, время проверки всех систем и механизмов не превышает 18 минут. Обслуживают комплекс два человека.

Вообще, ракетный комплекс «Искандер», ТТХ которого мы раскрываем, отличается редкой ремонтопригодностью даже в самых экстремальных условиях.

Пункт сбора, анализа и подготовки информации

Данная машина служит для сбора и анализа информации, которая предназначена для введения в бортовой компьютер ракет. В составе имеется два автоматизированных рабочих места для операторов, которые могут засечь и передать координаты атакуемых целей за одну-две минуты. Может нести непрерывное боевое дежурство на протяжении 16 часов.

Наконец, машина жизнеобеспечения. Может быть выполнена на шасси любого серийно выпускаемого грузового автомобиля, служит для отдых и приема пищи до восьми человек одновременно.

Ключевые особенности комплекса

Его основное преимущество в том, как и кем был создан «Искандер-М». Ракетный комплекс сконструирован выдающимися конструкторами на основе всех данных, накопленных советской и российской армией. На данный момент он значительно превосходит не только все предшествующие отечественные разработки, но и все конкурирующие зарубежные модели.

Вообще, зенитно-ракетный комплекс «Искандер» имеет целый ряд ключевых особенностей:

• Невероятно точное поражение даже небольших и хорошо защищенных с воздуха целей.
• Скрытность и быстрое развертывание делают его чрезвычайно опасным противником.
• Боевая задача может эффективно выполняться даже в условиях активного противодействия противника.
• Отличная тактическая маневренность и проходимость, обеспеченная высокими характеристиками транспортных шасси.
• Высочайшая степень автоматизации всех боевых процессов.
• Длительный срок службы и простота даже полевого ремонта.

Кроме того, оперативно-тактический ракетный комплекс «Искандер» полностью отвечает всем требованиям, которые предъявляются международными договорами по нераспространению некоторых типов вооружения. В локальных конфликтах может рассматриваться в качестве оружия сдерживания, а для стран с небольшой территорией и вовсе быть основным типом ракетного вооружения. Структура комплекса предполагает возможность дальнейшей модификации, что гарантирует «Искандеру» долгую службу на страже государственных интересов.

Прочие положительные моменты

Система управления и наведения глубоко интегрирована с аналогичным оборудованием всех аналогичных комплексов, которые стоят на вооружении государства. Может получать информацию не только с машины сбора и обработки данных, но и с самолета-разведчика, БПЛА или прочего оборудования. Полетное задание высчитывается практически моментально. Команда на боевой запуск может быть отдана не только командиром комплекса, но и высшим военным командованием с закрытых позиций.

Так как один «Искандер» несет на борту две ракеты, а между их залпами не проходит и двух минут, мощь полностью укомплектованного этими комплексами дивизиона сравнима с таковой у небольшой страны. В принципе, при правильном выборе боезапаса, данный образчик вооружения вполне эквивалентен ядерному боеприпасу малого радиуса действия.

fb.ru

Ракетный комплекс неполноценности: чем «Искандер» тревожит НАТО

Александр Хроленко, обозреватель МИА «Россия сегодня»

Министры обороны 28 стран-членов НАТО 26 —27 октября в Брюсселе планируют обсудить ситуацию с переброской российских оперативно-тактических ракетных комплексов. Руководитель военного ведомства Польши уже назвал размещение Россией ракетных комплексов «Искандер-М» в Калининградской области «неадекватной реакцией» на действия НАТО. Латвия усилила наблюдение за наземным, морским и воздушным пространством.

Генеральный секретарь НАТО Йенс Столтенберг во время выступления на конференции в Осло. Октябрь 2016 года

6 октября в ходе итоговой проверки за 2016 год было поднято по тревоге ракетное соединение, на вооружении которого находится оперативно-тактический комплекс «Искандер-М», в Ивановской области. Ранее «Искандеры» задействовали на полигонах в Астраханской, Амурской и Ленинградской областях.

Комплексы не прячем

В апреле на полигоне Капустин Яр крылатая ракета пониженной радиолокационной заметности комплекса «Искандер-М» не была обнаружена условным противником (а он старался) и точно поразила цель. Это «информация к размышлению» для носителей бредовых идей о превентивном применении американского ядерного оружия в Европе. Просто и наглядно.

Ваш браузер не поддерживает данный формат видео.

Вконтакте

Facebook

Одноклассники

Twitter

Whatsapp

Viber

Telegram

Запуск ракеты комплексом «Искандер-М» и воронка на месте поражения цели

Комплексы «Искандер-М» неуловимы для существующих и перспективных систем ПРО. Управляемые ракеты могут оснащаться ядерной боеголовкой, и способны из Калининградской области долететь до Германии. Вот почему альянс так взволнован плановым маршем «Искандеров» в российской Прибалтике.

Показательно, что привычная антироссийская риторика не предусматривает ни жесткого ответа на размещение ракетных комплексов в Калининградской области, ни увеличения войск НАТО в Восточной Европе.

Россия никому не угрожает. Оперативно-тактический ракетный комплекс «Искандер-М» не первый год состоит на вооружении ракетных бригад России, и не нуждается в критических комментариях функционеров НАТО.

Международный резонанс

Британский The Observer пишет об «Искандерах» в Калининградской области: «В военном плане это кардинально меняет расклад сил в регионе. Да и в политическом тоже чревато серьезной дестабилизацией. Это не что иное, как Карибский кризис регионального масштаба, причем в данном случае Москва размещает ядерные ракеты рядом с западным лагерем, обретая стратегические преимущества».

Однако есть иная точка зрения, которую разделяют Китай и Россия. 11 октября на совместном брифинге по противоракетной обороне в рамках Сяншаньского форума по международной безопасности высокопоставленный военачальник КНР Цай Цзюнь заявил: «США, реализуя план поэтапного развития системы ПРО в Европе, не представили юридические гарантии ненаправленности её против России. При этом в действительности она представляет прямую угрозу безопасности России».

Первый заместитель начальника главного оперативного управления Генштаба ВС России Виктор Познихир дополнил: «США надеются за счет обладания ею (системой ПРО) получить возможность безнаказанного нанесения внезапного ракетно-ядерного удара в любом регионе мира, не исключая Россию и Китай».

Установки Mk-41, которые США намерены разместить в Румынии и Польше, способны нести ракеты большой дальности Tomahawk (дальность — до 2500 км), и это — нарушение Договора о ракетах средней и меньшей дальности (РСМД), запрещающего развертывание наземных ракетных комплексов с дальностью стрельбы более 500 км.

Размещая комплексы «Искандер-М» у своих границ, Россия вынужденно отвечает на враждебность Запада.

Ракетный комплекс «Искандер-М» (справа) во время демонстрационного показа военной техники на полигоне Алабино на Международном военно-техническом форуме «АРМИЯ-2016»

Квазибаллистические гарантии

Оперативно-тактический ракетный комплекс «Искандер-М» предназначен для высокоточного поражения малоразмерных и площадных целей на дальности до 500 км. По боевой эффективности комплекс значительно превосходит все отечественные и зарубежные (Lance, ATACMS, Pluton) аналоги, и по совокупности возможностей эквивалентен ядерному боеприпасу.

Основные преимущества «Искандера»: стратегическая мобильность, возможность скрытного несения боевого дежурства и нанесения ракетных ударов, автоматический расчет и ввод полетного задания для ракет, высокая вероятность выполнения боевой задачи в условиях огневого и радиоэлектронного противодействия.

Комплекс интегрирован с различными системами разведки и управления, и способен получать информацию о цели со спутника, самолета-разведчика или беспилотного летательного аппарата.

Ракета имеет малую отражающую поверхность (технология «стелс»), управляется газодинамическими и аэродинамическими рулями. Траектория полета — труднопрогнозируемая (не баллистическая). Большая часть траектории полета проходит на высоте 50 км. После старта и вблизи цели обеспечивается энергичное маневрирование с перегрузками от 20 до 30g (это затрудняет контроль из космоса).

Сочетание ракет не оставляет противнику шансов на отражение удара.

ria.ru

Искандер (ОТРК) — это… Что такое Искандер (ОТРК)?

«Исканде́р» (индекс комплекса — 9К720, по классификации МО США и НАТО — SS-26 Stone, англ. Камень) — семейство оперативно-тактических ракетных комплексов: Искандер, Искандер-Э, Искандер-К. Комплекс разработан в Коломенском КБ Машиностроения (КБМ). Впервые «Искандер» представили в августе 1999 года на аэрокосмическом салоне МАКС^[5]

История

Разработка ОТРК с дальностью 400 км и двумя ракетами на ПУ шла с 1978 года^{[источник не указан 311 дней]}. Под руководством главного конструктора С. П. Непобедимого в 1987 года КБМ начало разработку комплекса «Искандер»^{[источник не указан 311 дней]}.

11 октября 2011 года завершён первый этап испытаний обновленного ракетного комплекса «Искандер-М» с новым боевым оснащением^[6].

Основные характеристики

Назначение комплекса

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.

Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
• средства противоракетной и противовоздушной обороны
• самолёты и вертолёты на аэродромах
• командные пункты и узлы связи
• важнейшие объекты гражданской инфраструктуры

Состав комплекса

В состав комплекса входят шесть типов машин:

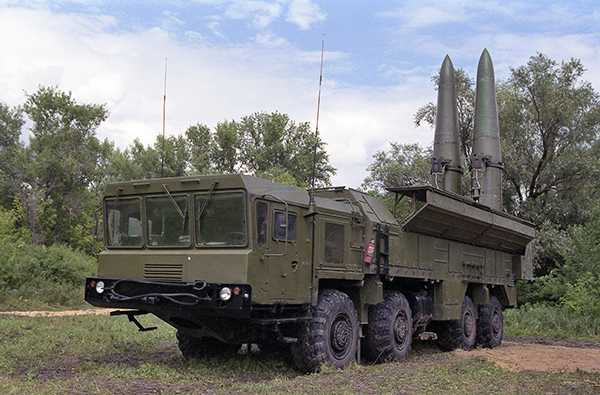

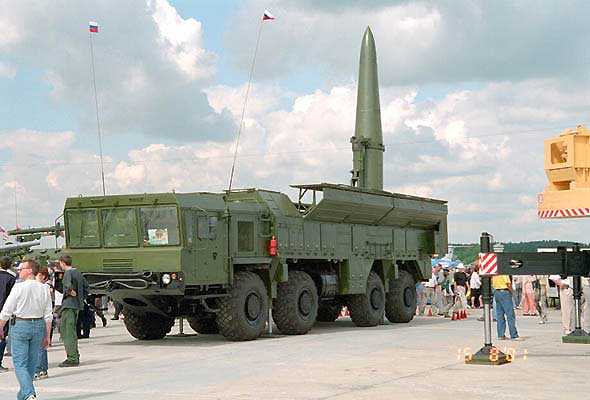

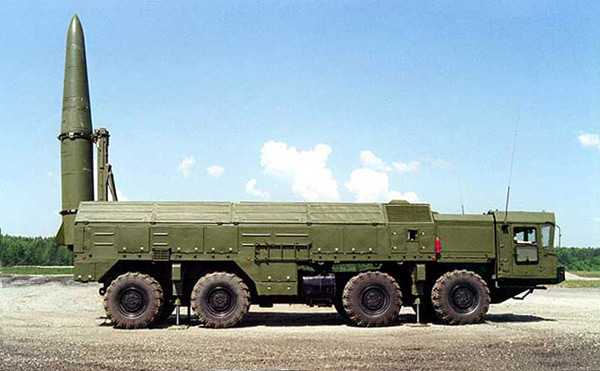

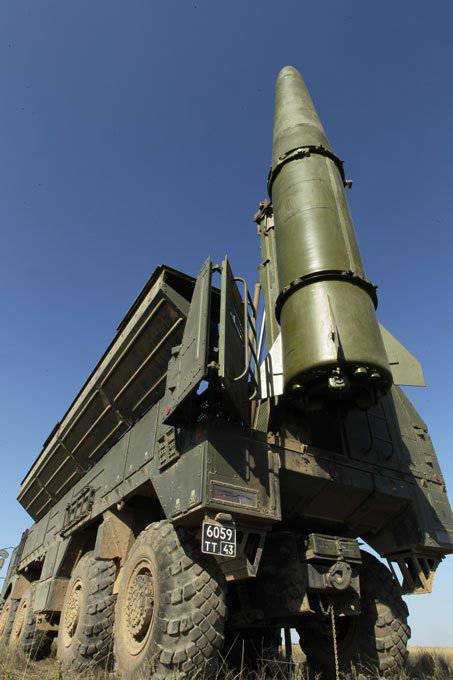

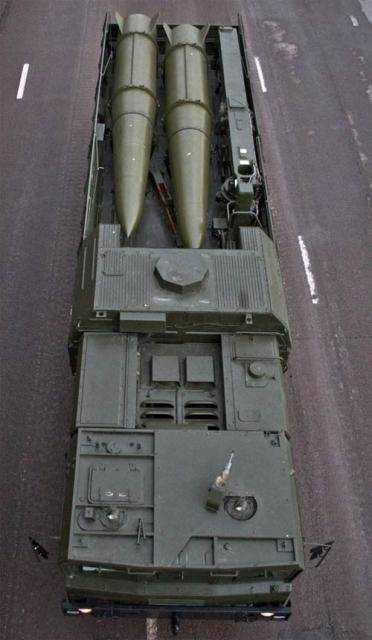

• Самоходная пусковая установка (СПУ) (9П78, 9П78Э) — предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет 9М723К1 (в экспортном варианте 1 ракета). СПУ может реализовываться на базе специального колёсного шасси МЗКТ-7930 производства Минского завода колесных тягачей (Белоруссия) . Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.

• Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э)) — предназначена для транспортировки дополнительных двух ракет. Реализована на шасси МЗКТ-7930, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.

• Командно-штабная машина (КШМ)(9С552) — предназначена для управления всем комплексом «Искандер». Реализована на колёсном шасси КАМАЗ-43101. Радиостанция Р-168-100КАЕ «Акведук».^[7][8] Расчёт 4 человека. Характеристики КШМ:
  • максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
  • время расчёта задания для ракет: до 10 с
  • время передачи команд: до 15 с
  • число каналов связи: до 16
  • время развёртывания (свёртывания): до 30 минут
  • время непрерывной работы: 48 часов

• Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Реализована на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18 минут, расчёт 2 человека.

• Пункт подготовки информации (ППИ) (9С920, КАМАЗ-43101) — предназначена для определения координаты цели и подготовки полетных заданий для ракет с последующей их передачей на СПУ. ППИ интегрирован со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолета или беспилотника. Расчет 2 человека.

• Машина жизнеобеспечения (МЖО) — предназначена для размещения, отдыха и приёма пищи боевых расчётов. Реализована на колёсном шасси КамАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъемный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.^[9]
• Комплект арсенального оборудования и учебно-тренировочные средства^[10].

Боевые характеристики

• Круговое вероятное отклонение: 1 — 30 м^[11] (в зависимости от применяемой системы наведения).
• Стартовая масса ракеты: 3 800 кг.
• Масса боевой части: 480 кг.
• Длина 7,2 м
• Диаметр 920 мм
• Скорость ракеты после начального участка траектории: 2 100 м/c
• Минимальная дальность поражения цели: 50 км.
• Максимальная дальность поражения цели:
  • 500 км Искандер-К
  • 280 км Искандер-Э
• Время до пуска первой ракеты: 4 — 16 минут.
• Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами).
• Температурный диапазон эксплуатации: от −50 °C до 50 °C.
• Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях.

Типы головных частей

• В обычном снаряжении:

Ракета

Ракета комплекса 9М723К1 имеет одну ступень с твердотопливным двигателем. Траектория движения квазибаллистическая (не баллистическая, маневрирующая), ракета управляется на протяжении всего полёта при помощи аэродинамических и газодинамических рулей. Изготовлена с применением технологий понижения радиолокационной заметности (т. н. «Стелс-технологии»): малая поверхность рассеивания, специальные покрытия, малый размер выступающих частей. Бо́льшая часть полета проходит на высоте около 50 км^{[источник не указан 388 дней]}. Ракета ведет интенсивное маневрирование с перегрузками порядка 20-30 единиц на начальном и конечном участках полёта^{[источник не указан 388 дней]}. Система наведения смешанная: инерциальная на начальном и среднем участках полёта и оптическая (с использованием ГСН разработки ЦНИИАГ) на конечном участке полёта^{[источник не указан 388 дней]}, чем достигается высокая точность попадания^{[какая?]}. Возможно использование GPS/GLONASS в дополнение к инерциальной системе наведения^{[источник не указан 388 дней]}.

Варианты

• Искандер-М^[13] — вариант для Российских вооруженных сил, 2 ракеты на ПУ, дальность стрельбы в различных источниках варьируется от заявленной для «Искандер-Э» — 280 км, до 500 км (при этом не указывается с каким типом ГЧ (массой ГЧ) достигается соответствующая дальность).
• Искандер-К — вариант с использованием крылатых ракет, дальность стрельбы 500 км, масса БЧ 480 кг.
• Искандер-Э — экспортная версия, дальность стрельбы 280 км, масса ГЧ 480 кг. Удовлетворяет условиям режима контроля за ракетными технологиями (англ.).

В составе ОТРК «Искандер-М» могут использоваться крылатые ракеты Р-500, дальность стрельбы которыми, по некоторым заявлениям, превышает 2000 км^[14].

Боевое применение

Достоверной информации о боевом применении комплексов «Искандер» нет, однако поступали опровергаемые российскими военными^[16] сообщения, что комплекс использовался во время грузино-югоосетинского вооружённого конфликта 2008 года.

По утверждению начальника Аналитического департамента МВД Грузии Шота Утиашвили Россия применяла ракетные комплексы «Искандер» по объектам в Поти, Гори и трубопроводу Баку-Супса^[17]

В блогах заявление Утиашвили широко обсуждалось^[18] и было воспринято неоднозначно, так как часть представленных в качестве доказательств фотоснимков нескольких маршевых ступеней относятся не к «Искандеру», а к ракетам 9М79 комплексов «Точка-У»^[19], на другой же части снимков, действительно показаны обломки с нанесенным шифром 9М723, соответствующим обозначению ракет комплекса «Искандер»^[20].

Михаил Барабанов, эксперт издания Moscow Defense Brief, указывает, что комплекс «Искандер» был применён по месту базирования отдельного танкового батальона в Гори. В результате прямого попадания боевой части в склад вооружений грузинского батальона, произошла его детонация. При этом автор отмечает, что данная информация базируется на непроверенных источниках^[21]. Голландская комиссия, расследовавшая обстоятельства гибели оператора телекомпании RTL Nieuws Стана Сториманса в Гори 12 августа 2008 года, определила что журналист погиб от попадания одного 5-мм стального шарика. По сообщению БиБиСи, голландская комиссия выразила экспертное мнение, что носителем кассетного боеприпаса был Искандер, однако в сообщении не было указано, по каким признакам был сделан такой вывод.^[22][23] Российский МИД заявил, что данных, предоставленных голландской стороной недостаточно для определения типа носителя. Ранее организация Human Rights Watch выдвигала другую версию, согласно которой причиной гибели голландского журналиста стали авиационные кассетные бомбы РБК-250^[24][25][26].

Заместитель начальника Генерального штаба ВС РФ генерал-полковник Анатолий Ноговицын опроверг все сообщения о применении «Искандеров» в Грузии, сообщив, что комплекс «Искандер» во время боевых действий в Южной Осетии не применялся^[16].

Политика

Оперативно-тактический ракетный комплекс «Искандер» является оружием, способным повлиять на военно-политическую ситуацию в некоторых регионах мира, если расположенные в них государства не имеют протяженной^{[сколько?]} территории. Поэтому вопросы размещения комплексов «Искандер», а также их поставок на экспорт являются предметом политических консультаций между странами.

• 5 ноября 2008 года президент РФ Дмитрий Медведев, выступая с обращением к Федеральному собранию, заявил, что ответом на американскую ПРО в Польше станет размещение в Калининградской области ракетных комплексов «Искандер». Но после отказа США от размещения ПРО в Восточной Европе, Медведев Д. А. заявил, что в ответ Россия не будет размещать данный комплекс в Калининградской области.
• Однако, в связи с планомерной эскалацией международных отношений между Россией и США, и, следовательно, всем блоком НАТО, на конец 2011 года вопрос размещения ОТРК «Искандер» в Калининградской области оставался открытым.
• В 2005 году стало известно о планах поставки комплексов «Искандер» в Сирию. Это вызвало резкую отрицательную реакцию со стороны Израиля и США. Во время визита в Израиль президент России Владимир Путин объявил о запрете таких поставок для недопущения нарушения баланса сил в регионе^[27].
• В августе 2008 года во время визита в Москву президент Сирии Башар Асад выразил готовность к размещению комплексов в Сирии^[28].
• 15 февраля 2010 года президент непризнанного Приднестровья Игорь Смирнов высказался за размещение в республике «Искандеров» в ответ на планы по размещению ПРО США в Румынии и Болгарии^[29].
• 23 ноября 2011 года президент России Дмитрий Медведев снова заявил о том, что Российская Федерация готова развернуть комплекс «Искандер» в случае, если страны НАТО продолжат развёртывание системы ПРО в Европе^[30].
• 25 января 2012 года стало известно, что первый дивизион оперативно-тактических ракетных комплексов «Искандер» в Калининградской области будет развёрнут и поставлен на боевое дежурство Россией во второй половине 2012 года^[31]. Однако в этот же день Министерство обороны РФ опровергло эту информацию, заявив, что никакого решения по утверждению штата воинской части Балтийского флота, оснащаемой ракетными комплексами «Искандер», в Генеральном штабе не принималось^[32].

Эксплуатанты

•  Россия.
  • 26-я ракетная бригада ЗВО (г. Луга) — перевооружение бригады начато в 2010 году поставкой 6 комплексов (ПУ), в 2011 году завершено формирование первой бригады (12 ПУ).^[33][34]
  • 630-й отдельный ракетный дивизион (в/ч 97211) 60-го учебного центра боевого применения ракетных войск сухопутных войск дислоцированный на полигоне Капустин Яр (ЮВО), начал перевооружение на РК 9К720 в 2005 году^[35], с 10 июня 2007 года перевооружение дивизиона было завершено, РК «Искандер» был принят на вооружение^[3].

Примечания

1. ↑ Имеется в виду дата принятия на вооружение РК 9К720 630-м отдельным ракетным дивизионом (в/ч 97211).

Источники

1. ↑ Пулин Г. Вооруженные силы: год перемен (рус.) // Военно-промышленный курьер : газета. — 2008. — В. 15 (231).
2. ↑ Гаравский Андрей «Искандер» звучит грозно  (рус.). «Красная звезда» (24 июля 2012). Проверено 27 июля 2012.
3. ↑ ^{1 2} Полевая академия ракетчиков / Под общ. ред. В. Н. Учаева. — 2-е изд. — Знаменск: В/ч 42202, 2010. — С. 102. — 112 с. — 500 экз.
4. ↑ SS-26 Stone / ИСКАНДЕР Сайт Warfare.ru
5. ↑ Владимир Воронов «Искандер — неведимка»
6. ↑ На полигоне Капустин Яр состоялся запуск обновленного комплекса «Искандер-М»  (рус.). Телеканал «Звезда» (11.11.2011). Архивировано из первоисточника 6 июня 2012.
7. ↑ Отечественная военная техника (после 1945 г.) | Статьи | 9К720 Искандер — SS-26 STONE
8. ↑ Радиостанция «Р-168-100КАЕ» (Акведук-100КАЕ)
9. ↑ ЗАО «СпецАвто», Машина жизнеобеспечения
10. ↑ Несколько государств готовы купить у России ракетные комплексы «Искандер-Э»  (рус.). Новости России. NEWSru.com (1 октября 2008). Архивировано из первоисточника 12 марта 2012. Проверено 3 ноября 2011.
11. ↑ «Искандер» (SS-26), оперативно-тактический ракетный комплекс — ОРУЖИЕ РОССИИ, Каталог вооружения, военной и специальной техники
12. ↑ ^{1 2} Оперативно-тактический ракетный комплекс «Искандер-Э».. Оф. сайт КБМ. Архивировано из первоисточника 12 марта 2012. Проверено 20 октября 2011.
13. ↑ http://www.vzavod.ru/rus/corp.php «предприятие серийно выпускает оперативно-тактические ракеты «Искандер-М», «…
14. ↑ Россия может выйти из договора о РСМД и ДОВСЕ. mail.ru (14 ноября 2008). Архивировано из первоисточника 12 марта 2012.
15. ↑ В целом неразрушенная российская ракета лежит в комнате одного из домов в Гори. ВМС США (англ.)
16. ↑ ^{1 2} Российские войска не применяли комплекс «Искандер» в Южной Осетии Сайт Минобороны — 16.08.2008
17. ↑ Россия атаковала Грузию с применением ракет типа «Искандер» МВД Грузии, 14.08.2008. (англ.)(недоступная ссылка)
18. ↑ Применяла ли Россия SS-26 по Грузии? (англ.)
19. ↑ «Точка-У» и «Искандер»
20. ↑ К вопросу об атрибутировании обломков, представленных Дмитрию Стешину
21. ↑ Iskander the GreatMoskow Defence Brief — Centre for Analysis of Strategies and Technologies
22. ↑ Россия не считает себя виновной в гибели голландца
23. ↑ БиБиСи: «Пострадавший в Гори голландец подал на Россию в суд»
24. ↑ Генштаб РФ открестился от использования кассетных бомб в Грузии
25. ↑ Нидерландского журналиста в Гори убила российская кассетная бомба, «которой там не было»
26. ↑ Грузинский рубеж
27. ↑ Lenta.ru, 28 апреля 2005
28. ↑ «Известия», 21 августа 2008
29. ↑ Лидер Приднестровья высказался за размещение в республике «Искандеров»
30. ↑ Медведев озвучил ответ России на американскую ПРО в Европе
31. ↑ «Искандеры» развернут в Калининградской области во втором полугодии
32. ↑ На Балтфлоте пока нет части, оснащенной «Искандерами» — Минобороны. РИА Новости (25.01.2012). Архивировано из первоисточника 12 марта 2012.
33. ↑ Lenta.ru: Оружие: В России появилась первая бригада ракетных комплексов «Искандер»
34. ↑ Ленинградский военный округ получил первый ракетный комплекс «Искандер»  (рус.). Деловая газета «Взгляд» (17 июля 2010). Архивировано из первоисточника 12 марта 2012. Проверено 26 января 2011.
35. ↑ Две ракетные бригады ВС РФ получат новый комплекс «Искандер»  (рус.). РИА Новости (17 ноября 2005). — Сообщение командующего ракетными войсками и артиллерией сухопутных войск генерала Владимира Зарицкого.. Архивировано из первоисточника 6 июня 2012. Проверено 13 февраля 2012.

Ссылки

dic.academic.ru
