Порядок сборки гранатомёта
Ручной
противотанковый гранатомёт РПГ-7В
I. Назначение, боевые свойства, неполная разборка и
сборка.. Общее устройство, комплектность, гранатомёта.. Понятие о работе его составных частей и механизмов при стрельбе,
Ручной противотанковый гранатомёт РПГ-7В (РПГ-7Н-с ночным прицелом) предназначен для борьбы с танками. самоходно-артиллерийскими установками (САУ) и другими бронированными средствами противника. Кроме того, он может быть использован для уничтожения живой силы противника, находящейся в лёгких укрытиях, а также в сооружениях городского типа.
Максимальная скорость гранаты 300 м/сек
Боевая скорострельность –4-6 выстрелов в минуту.
Вес гранатомета с оптическим прицелом — 6,3 кг.
Стрельба из гранатомёта производится выстрелами ПГ-7ВМ. ПГ-7ВЛ. ПГ-7ВР, ПГ-7В
Условные обозначения | Ка-либр Гра-наты | Бронеп-робиваемость мм | Дальность | Вес выстрела кг. | |
Прицельная | Прямой выстрел | ||||
РПГ-7В с выст релом ПГ-7ВМ | 72 | 400 | 500 | 310 | 2.0 |
РПГ-7В с выст- релом ПГ-7ВЛ | 93 | 500 | 300 | 240 | 2.6 |
РПГ-7В о выот- релом ПГ-7ВР «РЕЗЮМЕ» | 105.55 | 200 | 140 | 4.62 | |
«ВАМПИР» (эксперимент.) | 105.55 | 900 | 500 | 300 | 6.3 |
Порядок неполной разборки гранатомёта.
—разборку и сборку гранатомёта производить на столе или чистой подстилке
— части и механизмы класть в порядке разборки, обращаться с ними осторожно.
I.Снять чехлы (сначала с казённой, а затем с дульной части гранатомёта).

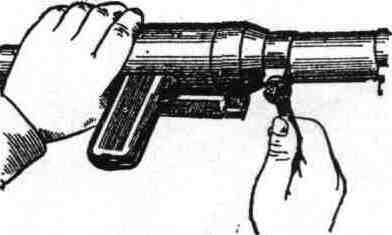

Выталкивание чеки ударно-
спускового механизма
3.Отделить бойковый механизм.
и
вынуть из основания бойкового механизма
боек, пружину бойка и опорную втулку.
Вывинчивание ниппеля бойкового механизма
4. Отделить крышку корпуса ударно-спускового механизма
после неполной разборки,
1.Присоединить крышку корпуса ударно-спускового механизма: поставить на место крышку корпуса и ввинтить четыре винта.
2. Присоединить бойковый механизм:
надеть на боек пружину, вставить опорную втулку и боек с пружиной в основание бойкового механизма и ввинтить ниппель ключом-отверткой до упора в опорную втулку.
3.Присоединить ударно-спусковой механизм: ввести выступ основания бойкового механизма в вырез на корпусе ударно-спускового механизма, прижать ударно-спусковой механизм к стволу и с левой стороны вставить чеку в отверстие.
4.Проверить правильность сборки гранатомёта:
поставить курок на боевой взвод, при нажатии на спусковой крючок курок должен энергично ударить по бойку.
5.Надеть чехлы (сначала на дульную, а затем на казённую часть).
Общее устройство.
Гранатомет состоит:
1.Ствол с механическим (открытым) прицелом.
2.Ударно-спусковой механизм с предохранителем.
3. Бойковый механизм.
4.Оптический прицел.
В комплект гранатомёта входят:
Запасные части: 2- бойка; 2- пружины бойка; 2-опорные втулки; 1-ниппель (в кармане сумки для двух гранат)
И
нструмент;
1 ключ-отвёртка; 2 выколотка; 3 приспособ-ление
для сборки и разборки УСМ (в кармане
сумки для двух гранат)
1Ключ-отвертка
2Выколотка
3Приспособление УСМ
4 паз для выколотки
5 паз для отвертки
Принадлежность: I.шомпол для чистки и смазки гранатомёта (в сумке для двух гранат)
2.стебель с шайбой для удаления из канала ствола остатков гильзы порохового заряда.(в сумке для двух гранат).
3.ремень с чехлами (ремень должен быть подогнан так, чтобы чехол с дульной части снимался только после снятия чехла с казённой части гранатомёта)
4.плечевой ремень
5.Сумка для хранения и переноски трёх гранат с пороховыми зарядами.
6.Сумка для хранения и переноски двух гранат с пороховыми зарядами.
Кроме того, на каждые 9 гранатомётов придаётся групповой комплект ЗИП, включающий прибор для проверки прицельных приспособлений, приспособление для сборки и разборки УСМ и запасные части к гранатомёту.
Прибор для проверки прицельных приспособлений
Сумки для гранат:
а
— сумка для трех гранат:
б — сумка для двух гранат;
I -гнездо для гранаты.
2 – гнезд для пенала с пороховым зарядом;
З – гнездо для шомпола;
4- карман для запасных частей и инструмента
При выстреле из гранатомета от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующие от сгорания порохового заряда, придают гранате, вращательного движение и выбрасывают её из канала ствола, со скоростью 120-140 м/сек.
После вылета гранаты из канала ствола открываются перья стабилизатора, происходит взведение взрывателя на расстоянии, обеспечивающем безопасность стреляющего и воспламенение порохового заряда реактивного двигателя. При горении порохового заряда реактивного двигателя вследствие истечения пороховых газов через сопловые отверстия образуется реактивная сила и скорость полета гранаты увеличивается, достигая в конце полного сгорания заряда 300 м/сек.
При встрече гранаты с преградой пьезоэлемент взрывателя сжимается, в результате чего вырабатывается электрический ток, под действием которого взрывается электро–детонатор взрывателя, а затем разрывной заряд гранаты. При взрыве гранаты образуется кумулятивная струя, которая пробивает броню, поражает живую силу, разрушает вооружение и оборудование.
При выстреле гранатомет отдаче не имеет. Это обеспечивается истечением пороховых газов назад через сопло и раструб патрубка ствола. Образовавшаяся реактивная сила, направленная вперед, уравновешивает силу отдачи,
2.Назначение и устройство частей и механизмов гранатомёта и выстрелов к нему.
I.Ствол — для направления полёта гранаты и отвода пороховых газов при выстреле.
Состоит: из трубы и патрубка.
а).Труба в казённой части имеет уширение, образующее зарядную камору.
б). Патрубок — в передней части сопло, в задней части- раструб оканчивающийся тарелью.

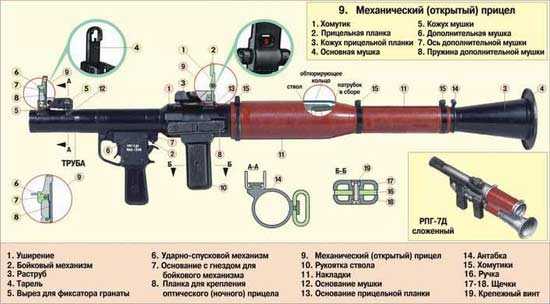

а — труба; б—патрубок
1-уширение; 2-вырез для фиксатора гранаты;3-основание мушки; 4- основание прицельной планки; 5-ушки; 6-основание бойкового механизма; 7-выступ для рукоятки ствола; 8 — планка для крепления оптического прицела; 9 антабка; 10-хомутики; I1 -деревянные накладки; 12 — раструб; 13-тарель; 14 -щечки рукоятки ствола.
На стволе имеется:
вырез для фиксатора гранаты;
основания для крепления мушки и прицельной планки;
ушки для присоединения УСМ;
основание бойкового механизма с гнездом;
планка с выступами для крепления оптического (ночного)прицела;
справа две антабки для крепления ремня с чехлами и плечевого ремня .

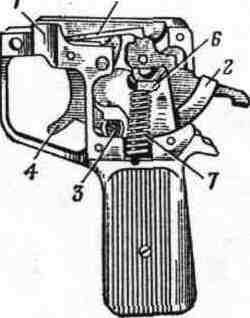

Ударно-спусковой механизм:
/ — корпус; 2 — курок;
3 — предохранитель;
4 — спусковой крючок;
5 — шептало: 6 — стержень; 7 — боевая пружина
З. Бойковый механизм – для разбивания капсюля воспламенителя гранаты.
1-боек;2-пружина бойка; 3-опорная втулка;4-ниппель
Прицельные приспособления служат для наводки гранатомета при стрельбе по целям на различные расстояния.
Состоят:—оптического прицела ПГО-7В2 (ПГО- 7В3).
—механического (открытого) прицела.
studfiles.net
заряд, боеприпасы и прицельная дальность, характеристики реактивного противотанкового патрона, как стрелять и целиться
Противотанковый гранатомёт РПГ-7 является безотказным оружием, предназначенным для стрельбы кумулятивными зарядами. Гранатомёт РПГ-7, наряду с автоматом Калашникова, является одним из самых популярных видов оружия, которое было разработано в СССР и является востребованным до сих пор.
Главным предназначением гранатомёта РПГ-7 является уничтожение вражеской бронетехники. Кроме этого, гранатомёт РПГ-7 может достаточно эффективно использоваться для уничтожения живой силы и низко летящих воздушных объектов. РПГ-7 был принят на вооружение в 1961 году, после чего неоднократно доказал свою эффективность во время различных военных конфликтов.
Впервые гранатомёт РПГ-7 был применён во Вьетнаме, явившись полной неожиданностью для армии США. Благодаря использованию модернизированных боеприпасов, стрельба из РПГ-7 до сих пор представляет серьёзную опасность для современной бронетехники и вертолётов.
История появления РПГ-7
После окончания Великой Отечественной войны, к началу 1950-х годов, основными противотанковыми видами вооружений армии СССР были:
- Орудия Б-10 и Б-11;
- Ручной гранатомёт РПГ-2;
- Винтовочный гранатомёт ВГ-45;
- Станковый гранатомёт СГ-82;
- Граната РКГ-3.
К 1954 году, проведя масштабные исследования по соответствию вооружения армии СССР современным реалиям, НИИ-3 артиллерийского управления выдал предписание разработать более современные модели ручных гранатомётов.
В это время разработкой гранатомётов занимались множество оборонных предприятий на всей территории СССР. Так как разработка гранатомётов не являлась приоритетной задачей, начальные разработки часто передавались из одного конструкторского бюро в другое. С целью скорейшей разработки нового гранатомёта, ГСКБ-47 было назначено ответственным за разработку нового оружия, и все документы и разработки были переданы туда.
В эти годы ГСКБ-47 создавал свою разработку гранатомёта, который после проведения ряда испытаний, был назван РПГ-4. Это устройство значительно превосходило по своим характеристикам РПГ-2. В 1961 году прошли первые испытания РПГ-7 с реактивным выстрелом, на которых данное оружие показало такие ТТХ, что гранатомёт РПГ-4 так и не был принят на вооружение, как наименее перспективная модель.
Первый гранатомёт, который был разработан ГСКБ-47 (сейчас данное предприятие называется ГНПП «Базальт»), и был принят на вооружение, был гранатомёт РПГ-7. Заряд для данного гранатомёта был назван ПГ-7В. Главным конструктором гранатомёта РПГ-7 был Фирулин, который разработал также патрон к данному гранатомёту, получив за это государственную премию в 1964 году.
Принятый на вооружение 16 июня 1961 года гранатомёт РПГ-7 до сих пор состоит на вооружении российской армии. Различные прицельные приспособления к РПГ-7 сделали данное оружие многофункциональным.
Особенности конструкции РПГ-7
Особенностью гранатомёта является то, что граната, вылетая из ствола РПГ-7, практически не даёт никакой отдачи. Такой тип оружия называется динамореактивным. При разработке РПГ-7 были применены схемы безоткатного пуска многократного применения, которые отлично себя показали на испытаниях РПГ-4. Сам гранатомёт РПГ-7 состоит из следующих частей:
- Ствол, на котором размещены прицелы двух типов, механический и оптический;
- Бойковый механизм;
- Ударно-спусковая система, которая снабжена предохранителем.
Сам ствол РПГ-7 состоит из патрубка и трубы. Его предназначение заключается в направлении полёта заряда и отвода пороховых газов, которые выделяются при выстреле. Гранатомёт РПГ-7 имеет расширенный посередине ствол, что позволяет более эффективно использовать энергию заряда, тем самым увеличивая дальность его полёта. Раструб, который имеется в казённой части ствола, обеспечивает оружию безоткатность.
Прицельные приспособления РПГ-7
Прицельные приспособления РПГ-7 обеспечивают правильное направление заряду, выпущенному из гранатомёта. На гранатомёте имеется механический и оптический прицелы. Механический прицел используется в крайних случаях, когда оптика выведена из строя, и заряду нужно придать хотя бы приблизительное направление. Естественно, что при использовании механического прицела, можно забыть про стрельбу на дальность.

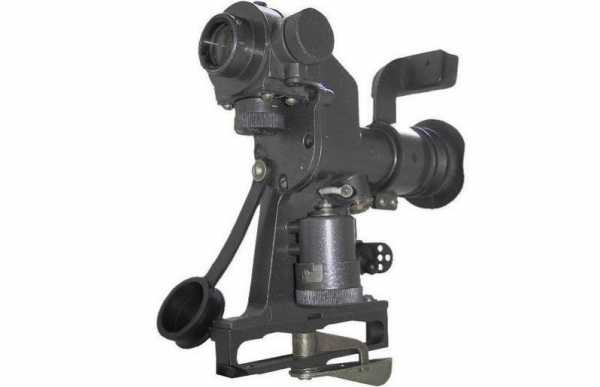

Основное прицельное приспособление, который используется на РПГ-7 – это оптический прицел. Он бывает нескольких модификаций:
- ПГО-7;
- ПГО-7В;
- ПГО-7В-2;
- ПГО-7В-3.
Данный прицел достаточно высокого класса и позволяет вести наблюдения за полем боя и наводить оружие на цель, делая поправки на дальность и скорость движения цели. Также при этом нужно учитывать баллистику боеприпасов различного типа.
Прицел представляет собой сложную систему линз и призм, которые находятся в прочном корпусе из металла. Корпус заполнен сухим азотом, что полностью предотвращает запотевание линз оптического прицела. Оптика РПГ-7 способна обеспечить стабильное 2,7 кратное увеличение. Светофильтры, которыми оснащён прицел, улучшают видимость при сложных погодных условиях. Чтобы избежать солнечных бликов, которые могут указать вражескому снайперу на наличие неприятеля, у прицела имеется резиновый колпачок, который надевается на объектив.
Сетка прицела ПГО-7В оснащена различными шкалами поправок, которые позволяют оперативно вычислить расстояние до цели и быстро произвести выстрел из гранатомёта. В темноте сетка прицела подсвечивается. Кроме того, что прицел способен работать в широком температурном диапазоне, он может выдержать значительные механические нагрузки.
Также на РПГ-7 можно устанавливать различные ночные прицелы, такие как ПНГ-1 (специализированный прицел для гранатомётов), НСПУМ или НСПУ-3. Если гранатомёт оснащается ночным прицелом, то в его конструкцию включают светоблокирующий механизм, который исключает возможность засветки прицела пламенем выстрела.
Кроме вышеперечисленных видов прицелов, для РПГ-7 выпускается универсальное прицельное приспособление, задачей которого является увеличение дальности стрельбы за счёт поправок, которые оно вводит в оптический прицел. Данное механическое устройство применяется с 2001 года в модификациях РПГ-7Д3 и РПГ-7В2. Применяется данное устройство только вместе с оптическим прицелом, позволяя увеличить дистанцию поражения осколочными и термобарическими зарядами.
Совместно с РПГ-7 применялось множество других видов прицелов:
- Различные самодельные прицельные приспособления;
- Коллиматорные прицелы;
- Лазерные прицелы.
Кустарные прицельные приспособления изготавливались в случае повреждения штатных оптических прицелов, а применение дорогих лазерных моделей оправдывало себя в случае использования РПГ-7 для ликвидации самолётов или вертолётов.
Различные модификации РПГ-7
Кроме базовой модели РПГ-7, существует множество модификаций этого оружия, отличающиеся друг от друга прицельными приспособлениями или вариантами с разборным стволом:
- РПГ-7 является базовой моделью, которая была принята на вооружение в 1961 году. Комплектовалась оптическим прицелом ПГО-7, который был базовым в линейке прицелов;
- РПГ-7В отличается от базового варианта лишь типом установленного оптического прицела. Прицел ПГО-7В имеет откорректированные углы прицеливания;
- РПГ-7Д. Буква «Д» в названии данной модификации означает, что это десантный вариант гранатомёта. Данное оружие, принятое на вооружение в 1963 году, отличается наличием разбирающегося ствола и специальной сошки для стрельбы;
- РПГ-7Н / РПГ-7ДН – это так называемые «ночные» варианты РПГ-7. Оснащались ночными прицелами ПГН-1, НСПУ, или НСПУМ;
- РПГ-7В1 – модификация 1988 года, рассчитанная на использование новых типов снарядов. Оптический прицел ПГО-7В3, которым комплектовалась данная модификация, имеет особую прицельную шкалу, адаптированную именно под новые ракеты ПГ-7ВР и ТБГ-7В. Имеет съёмную сошку;
- РПГ-7Д1 – новая десантная модификации 1988 года. Имеет прицел ПГО-7В3;
- РПГ-7В2 – модификация гранатомёта 2001 года, с универсальным прицелом УП-7В;
- РПГ-7Д2 и РПГ-7Д3 представляют собой десантные модификации РПГ 2001 года.
Для всех данных моделей гранатомёта РПГ-7 существует множество типов снарядов, которые отличаются друг от друга строением головной части и типом. Все модели РПГ-7 могут использовать любые типы зарядов. Гранаты для РПГ-7 бывают следующих типов:
- Противотанковые;
- Противопехотные;
- Термобарические;
- Зажигательные.
Кроме этого, существуют учебные гранаты и несколько других типов.
Тактика использования и боевое применение РПГ-7
Гранатомёт РПГ-7 разрабатывался для уничтожения бронетехники, поэтому именно это является его первоочередной задачей. Дальность прямого выстрела из РПГ-7 может достигать 330 метров. Часто РпГ-7 применяют не только для уничтожения танков, но и для ликвидации низколетящих целей, к которым относятся различные типы вертолётов.
Во время войны в Афганистане, местные бандиты часто использовали РПГ-7 для уничтожения советских БМП, БТР и вертолётов. Иногда они пробовали сбивать и самолёты, используя для этих целей высокие горы. С появлением американских «Стингеров», РПГ-7 перестали использоваться бандитами в борьбе с советскими самолётами.
Кроме борьбы с техникой, РПГ-7 активно использовали для разрушения вражеских укреплений и против скоплений пехоты. По отдельным живым целям огонь из РПГ-7, как правило, не ведётся, так как это нецелесообразно.
Первое боевое применение РПГ-7 состоялось в 1968 году, во время конфликта во Вьетнаме. Для американских солдат появление данного оружия на поле боя стало неприятным сюрпризом.
После дебюта во Вьетнаме РПГ-7 и его модификации стали использоваться практически во всех войнах и конфликтах современности. Гранатомёт полюбился военным и мятежникам различных стран за свою надёжность, безотказность работы и простоту конструкции. К тому же используя сравнительно недорогие РПГ-7, можно было уничтожать дорогостоящую бронетехнику соперника с минимальными затратами.
Во время войны в Ираке практически половина всех американских военных потерь произошла от РПГ-7. Особенно страдали от гранатомёта легко бронированные «Хаммеры», которые были полностью беззащитны от попадания из РПГ-7. Используя тактику внезапных ударов, иракские боевики часто стреляли из РПГ по скоплениям американских солдат.
С развитием современной бронетехники, которая оснащается системами динамической защиты, РПГ-7 постепенно теряет свою актуальность. Уже во время первой войны в Чечне для того, чтобы уничтожить танк Т-80, боевикам приходилось попасть в него не менее 7 раз. Во время войны в Ираке в 2003 году, был зафиксирован случай 15 попаданий по американскому танку «Челленджер 2», в результате чего его броня так и не была пробита. В то же время более старые танки «M1 Abrams» достаточно легко уничтожаются при попадании в корму или борта. В случае успешного попадания гранатой, выпущенной из РПГ-7, танк с 50 процентной вероятностью выбывает из боя.
Данная статистика показывает, что хотя для мощных мировых держав РПГ-7 не является достаточно серьёзным оружием, в большинстве слаборазвитых стран этот гранатомёт будет являться самым эффективным оружием ещё не один десяток лет.
Кратко об основных достоинствах и недостатках РПГ-7
Главными достоинствами РПГ-7, которые были оценены по всему миру, являются:
- Надёжность оружия;
- Минимальная цена;
- Отсутствие отдачи при выстреле;
- Лёгкость использования.
Кроме этих неоспоримых плюсов, РПГ-7 обладает одним серьёзным недостатком. Пуск ракеты сопровождается реактивной струёй пускового заряда, которая может нанести повреждения на расстоянии до 30 метров. Чтобы избежать последствий данного недостатка, нужно строго соблюдать технику безопасности.
Так как Советский Союз активно поставлял РПГ-7 в качестве военной помощи большому количеству стран, поддерживающих путь социализма, сейчас данный гранатомёт находится на вооружении более чем 40 стран мира.
warways.ru
Гранатомет «РПГ-7 / РПГ-7Д» (Россия (СССР))
| РПГ-7 |
Гранатомет РПГ-7 предназначен для борьбы с танками, самоходно-артиллерийскими установками и другими бронированными средствами противника. Также он может быть использован для уничтожения живой силы противника, находящейся в легких полевых укрытиях и в сооружениях городского типа.
РПГ-7
в разрезе
Разработка нового гранатомёта для замены РПГ-2 была начата в 1958 году на государственном предприятии «Базальт и основана на немецком противотанковом оружии Panzerfaust, разработанном в конце Второй Мировой войны.
В 1961 году новый гранатомёт, получивший обозначение РПГ-7, был принят на вооружение Советской армии, и до сих пор остается на вооружении не только Российской армии, но и армий еще как минимум 50 государств и является самым известным и одним из самых лучших гранатометов в мире.
РПГ-7 производится или производился во многих странах, включая такие как Болгария, Ирак, Китай, Румыния и другие.
Конструкция его оказалась настолько удачной, что после принятия на вооружение он практически ни разу не подвергался сколь-нибудь значительным доработкам.
Гранатомёт состоит из следующих частей и механизмов:
— ствола с механическим (открытым) прицелом;
— ударно-спускового механизма с предохранителем;
— бойкового механизма;
— оптического прицела.
 |
| РПГ-7 части и механизмы |
Ствол гранатомёта, предназначенный для направления полета гранаты и отвода пороховых газов при выстреле, представляет собой гладкую трубу, в средней части которой расположена расширительная камера. Ствол и патрубок соединены резьбой. Патрубок в передней части имеет сопло, выполненное в виде двух сходящихся конусов, в задней — раструб с предохранительной тарелью, защищающей казенную часть ствола от загрязнения. Ствол имеет спереди вырез для фиксатора гранаты, сверху — складные мушку и прицел на специальных основаниях, снизу крепится ударно-спусковой механизм, собранный в пистолетной рукоятке управления огнем, облегчающей удержание гранатомёта при стрельбе. На стволе слева имеется планка для установки кронштейна оптического прицела. Справа смонтированы антабки для крепления ремня с чехлами и плечевого ремня. На стволе гранатомёта закреплены хомутиками две симметричные накладки из березового шпона, предохраняющие руки гранатомётчика от ожогов при стрельбе. Ресурс ствола составляет от 300 (РПГ-7/7В) до 250 (остальные) выстрелов.
Ударно-спусковой механизм имеет открытый курок, винтовую боевую пружину, спусковой крючок, кнопочный предохранитель. Чтобы поставить гранатомёт на предохранитель, кнопку необходимо отжать вправо. Курок взводится за спицу большим пальцем руки.
РПГ-7
при заряжании
Для гранатомёта РПГ-7 в новосибирском ЦКБ «Точприбор» был разработан 2,7-кратный оптический прицел ПГО-7 призматического типа, который стал основным прицелом для этого вида оружия. Его прицельная сетка включает шкалы прицела, шкалу боковых поправок, а также дальномерную шкалу для определения расстояния до цели, высота которой 2,7 м (примерная высота танка). Цена деления шкалы прицела — 100 м, шкалы боковых поправок — 0-10 (10 тысячных). Прицел снабжен выверочными винтами по высоте и направлению, маховичком ввода температурной поправки, устройством подсветки сетки, резиновыми налобником и наглазником. Механический прицел (с откидной мушкой и целиком) используется как вспомогательный. Его планка имеет подвижный хомутик с прорезью и защелкой, деления планки «2», «3», «4», «5» соответствуют дальностям 200, 300, 400 и 500 метров. На РПГ-7В кроме основной монтируют и откидную дополнительную мушку. Основную используют при минусовой, а дополнительную — при плюсовой температуре воздуха.
ПГ-7В
граната для РПГ-7
в разрезе

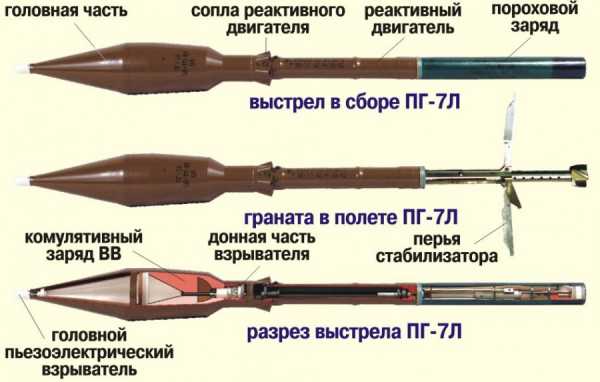

Активно-реактивный 85-мм выстрел ПГ-7В, созданный конструкторами ФГУП «ГНПП «Базальт», состоит из надкалиберной гранаты ПГ-7 и порохового (метательного) заряда. Противотанковая граната ПГ-7 включает в себя: головную часть с кумулятивным зарядом, обтекателем и токопроводящим конусом (при этом головная и донная части соединяются в единую цепь через обтекатель и конус), пороховой реактивный двигатель с шестью сопловыми отверстиями, стабилизатор с четырьмя складными перьями и турбинкой. Реактивный двигатель длиной 250 мм присоединен сзади к головной части гранаты. В камере двигателя находится реактивный заряд — шашка из нитроглицеринового пороха (между диафрагмой и упором), а также пирозамедлитель с воспламенителем из дымного ружейного пороха (ДРП). Чтобы истекающие из сопел реактивного двигателя пороховые газы, имеющие высокую температуру, не повредили стабилизатор, сопловый блок расположен на переднем конце корпуса двигателя (практически в центре тяжести), и сопла имеют небольшой наклон к оси двигателя. Для сообщения гранате начальной скорости к реактивному двигателю при заряжании присоединяется стартовый пороховой заряд, размещенный в бумажном пенале для предохранения его от влаги и механических повреждений при хранении и транспортировке. Стабилизатор обеспечивает устойчивый полет гранаты на траектории. Вокруг трубки стабилизатора размещен ленточный нитроглицериновый порох, внутри нее — воспламенитель из дымного ружейного пороха. На трубке стабилизатора находится фиксатор, при заряжании входящий в вырез на дульной части ствола гранатомёта. В таком положении капсюль-воспламенитель находится против отверстия для бойка. Гибкое оперение гранаты согнуто вокруг трубки стабилизатора и в таком положении закреплено кольцом. В турбинке располагается трассер для наблюдения за полетом гранаты.
РПГ-7
при выстреле
Чтобы произвести выстрел, необходимо: поставить курок на боевой взвод, снять гранатомёт с предохранителя и нажать указательным пальцем на спусковой крючок. Под действием боевой пружины курок энергично поворачивается вверх и ударяет по бойку. Боек продвигается вверх, разбивая капсюль-воспламенитель гранаты расположенный в дне реактивного двигателя. Луч огня от капсюля-воспламенителя проходит по Г-образному каналу, воспламеняя навеску дымного ружейного пороха и ленточный порох. Высокое давление образующихся газов прорывает картонную гильзу, и газы заполняют объем зарядной камеры гранатомета. Когда давление в камере достигает определенного предела, достаточного для проталкивания пенопластового пыжа через сопло гранатомета, начинается истечение газов. Назначение зарядной камеры и пыжа состоит в том, чтобы еще до начала истечения газов возникло необходимое давление, под действием которого энергия пороховых газов будет более полно использована на полезную работу по сообщению гранате движения. С началом истечения газов начинается движение гранаты вперед по стволу, а также ее вращение (в результате воздействия газов на турбинку). Максимальное давление пороховых газов в стволе гранатомета не превышает 900 кг/см2, что в 3-4 раза меньше, чем в стволе оружия с закрытым затвором. С началом движения гранаты происходит накол капсюля пирозамедлителя реактивного двигателя, начинается горение замедлительного состава пирозамедлителя.
При вылете гранаты из канала ствола под действием центробежных сил и набегающего потока воздуха раскрываются лопасти стабилизатора. После удаления гранаты от стреляющего на безопасное расстояние в 15-20 м — от пирозамедлителя загорается воспламенитель ДРП и шашка реактивного двигателя. Образовавшиеся газы выталкивают из сопел герметизаторы; начинается работа двигателя. Истекающие из сопел двигателя газы создают реактивную силу, сообщающую гранате дополнительную скорость. Время работы двигателя — 0,4-0,6 с. За это время граната пролетает 100-120 м (активный участок траектории). Скорость гранаты от 120 м/с в момент вылета возрастает в конце активного участка траектории до 300 м/с.
ПГ-7В
граната для РПГ-7
в полете
Вращение гранаты вокруг своей продольной оси в полете поддерживается за счет воздействия встречного потока воздуха на скосы лопастей стабилизатора и на турбинку, установленную в хвостовой части стабилизатора, и составляет несколько десятков оборотов в секунду. Стабилизированный полет гранаты обеспечивается ее хвостовым оперением — четырьмя лопастями стабилизатора. Вращение гранаты вокруг своей продольной оси применено для повышения кучности стрельбы, так при вращении гранаты уменьшается влияние на рассеивание погрешностей в симметричности лопастей стабилизатора, соплового блока и корпуса гранаты, неизбежных в пределах допусков при массовом производстве.
На расстоянии 2,5-18 м от дульного среза ствола происходит взведение взрывателя — электродетонатор включается в электрическую цепь. При встрече гранаты с преградой ударник, резко продвигаясь вперед под действием силы инерции, накалывает своим жалом капсюль-детонатор. Происходит взрыв детонатора и разрыв взрывчатого вещества гранаты. Если граната не попадает в цель, через 4-6 секунд после выстрела срабатывает самоликвидатор.
Ручной противотанковый гранатомёт РПГ-7 в бою обслуживают два номера расчета — гранатомётчик и помощник гранатомётчика. Однако конструкция РПГ-7 настолько проста и надёжна, что его может обслуживать и один человек.
Специально для воздушно-десантных войск создан вариант гранатомёта РПГ-7Д, имеющий разъемный ствол.
| РПГ-7Д в разобранном состоянии |
У РПГ-7Д — труба и патрубок соединены сухарно, с помощью секторных выступов патрубка, соответствующих им выемов трубы, и фиксируются в собранном виде защелкой. Такая конструкция позволяет разбирать и складывать гранатомет при подготовке к десантированию. Кроме того, у гранатомета РПГ-7Д в ударно-спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя, что исключает возможность выстрела в случае неполного соединения трубы ствола с патрубком.
Если сам гранатомёт РПГ-7 за годы изменился весьма незначительно, то гранаты к нему претерпели существенный рост боевых характеристик.
Спектр боеприпасов для него очень широк, и включает в себя, кроме кумулятивных противотанковых гранат, еще и осколочно-фугасные противопехотные гранаты, термобарические (объемно-детонирующие), зажигательные, учебные и другие типы:

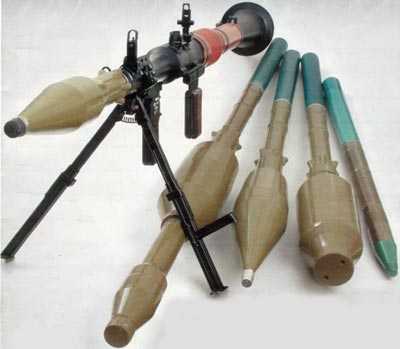

РПГ-7
с гранатами:
(слева на право)
ПГ-7ВМ (в стволе)
ПГ-7ВР
ПГ-7ВЛ
ТБГ-7В
ОГ-7В
ПГ-7В (7П1) — кумулятивный.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 70,5 мм. Бронепробиваемость: около 330 мм
ПГ-7ВМ (7П6) — кумулятивный (модернизированный ПГ-7В), с более высокими показателями бронепробиваемости, кучности и ветроустойчивости. Модернизирован взрыватель, получивший наименование ВП-7М, его работа стала более стабильной. Изменениям подвергся стартовый пороховой заряд выстрела, получивший наименование ПГ-7ПМ. По устройству, действию, обращению, укупорке и окраске одинаков с выстрелом ПГ-7В, но стартовые пороховые заряды ПГ-7П и ПГ-7ПМ не взаимозаменяемы. Выпускался до 1976 года. Ведущий конструктор В.И. Медведев.
ПГ-7ВС/ПГ-7ВС1 — кумулятивный, с более мощным зарядом из флегматизированного октогена (окфол). В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972-1976 годах выпускался выстрел ПГ-7ВС1, боевая часть которого снаряжалась более дешевым взрывчатым веществом. Ведущие конструкторы В.П. Зайцев и О.Ф. Дзядух.
ПГ-7ВЛ (7П16) «Луч» — кумулятивный, разработан для поражения танков с композитной бронёй. К новой гранате был разработан взрыватель повышенной безопасности и надежности — ВП-22 с уменьшенными массо-габаритными характеристиками. Название в ходе отработки «Луч». Ведущий конструктор В.М. Ленин.
Боеголовка: с кумулятивной головной частью. Вес: 2,6 кг. Калибр: 93 мм. Бронепробиваемость: около 500 мм
ПГ-7ВР (7П28) «Резюме» — кумулятивный, с тандемной боевой частью. Предназначен для поражения бронетехники с динамической защитой. Боевая часть гранаты состоит из двух установленных соосно и разнесённых зарядов: передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм. В отличие от предыдущих выстрелов, в связи с большой длиной боевой части, в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом. Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ, но имеет некоторые конструктивные улучшения. Для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбинкой из-за большей ее массы, в конструкцию стабилизатора были введены пружины. Ведущий конструктор А.Б. Кулаковский.
Боеголовка: с тандемной боевой частью. Вес: 4.5 кг. Калибр: 65/105 мм. Бронепробиваемость: 600 мм
| РПГ-7 | РПГ-7Д | |
| Калибр, мм | 40 | 40 |
| Калибр гранаты, мм | 85; 70 | 85; 70 |
| Длина в боевом положении, мм | 950 | 960 |
| Длина в положении для десантирования, мм | — | 630 |
| Масса гранатомета, кг | 6,3 | 6,3 |
| Масса гранаты, кг | 2.2; 2.0 | 2.2; 2.0 |
| Максимальная скорость гранаты, м/с | 300 | 300 |
| Скорострельность, выстр/мин | 4-6 | 4-6 |
| Прицельная дальность стрельбы, м | 300 | 300 |
ТБГ-7В «Танин» — выстрел с термобарической боевой частью (боеприпас объёмного взрыва). Граната предназначена для поражения живой силы в окопах, бункерах, укрытиях полевого типа, других помещениях при попадании боеприпаса внутрь, а также при разрыве БЧ на расстояниях до 2 м от окна или амбразуры. Обеспечивает поражение живой силы в радиусе до 10 м. По могуществу действия эта граната сравнима с артиллерийским снарядом или миной калибра 120 мм. Кроме живой силы, с помощью выстрела ТБГ-7В может также поражаться небронированная или легкобронированная техника. При встрече с преградой срабатывает донный инерционный взрыватель, подрывающий сначала воспламенительно-разрывной, а затем и основной заряд термобарической смеси. В процессе взаимодействия с преградой, за счёт программируемой деформации оболочки БЧ с наполнением, формируется кольцевой кумулятивный заряд. В результате в легкобронированной боевой машине с гомогенной стальной бронёй 15-20 мм вырубается отверстие диаметром 150-170 мм, и через него в боевую машину заносятся продукты взрыва. При этом в боевой машине создаётся сверхвысокое давление, срывающее люки с фиксаторов. Максимальный объём помещения, в котором создаётся надёжно поражающее давление — до 300 м.куб. Масса ТБ огнесмеси — 1,8 кг. Использование термобарической (ТБ) смеси даёт приращение скорости разлёта осколков гранаты в 1,5 раза больше чем у традиционных наполнителей. Ведущий конструктор А.Б. Кулаковский.
Боеголовка: термобарическая. Вес: 4.5 кг. Калибр: 105 мм. Радиус поражения: 200 м
ОГ-7В (7П50) «Осколок» («Карандаш») — осколочный. Предназначен для подавления живой силы, в том числе имеющей индивидуальные средства защиты (бронежилет), расположенной на открытой местности, в укрытиях полевого типа и зданиях, для поражения небронированной техники. Создаёт около 1000 осколков оптимальной массы, общая площадь поражения — 150 кв.м. Взрывчатое вещество — А-IX-1 (0,4 кг). Отличительной особенностью является отсутствие реактивного двигателя. Ведущий конструктор М.М. Коноваев.
Боеголовка: осколочная. Вес: 2 кг. Калибр: 40 мм. Радиус поражения: 700 м.
До настоящего времени РПГ-7 может заслуженно считаться одним из лучших образцов «артиллерии маленького человека», что в значительной степени обусловлено как простотой конструкции и использования самого гранатомета, так и успешным созданием разнообразных и высокоэффективных боеприпасов для него.
Высокая эффективность РПГ-7 доказана во многих конфликтах, включая Афганистан, Чечню и Ирак.
Широкая география его боевого применения на Ближнем и Среднем Востоке, Африканском континенте, в Юго-Восточной Азии, Латинской Америке указывает на надёжность этого гранатомёта в любой географической зоне. Он безотказен в джунглях, высокогорной, горно-пустынной и пустынной местностях – в условиях значительного влияния неблагоприятных факторов окружающей среды.
shooting-iron.ru

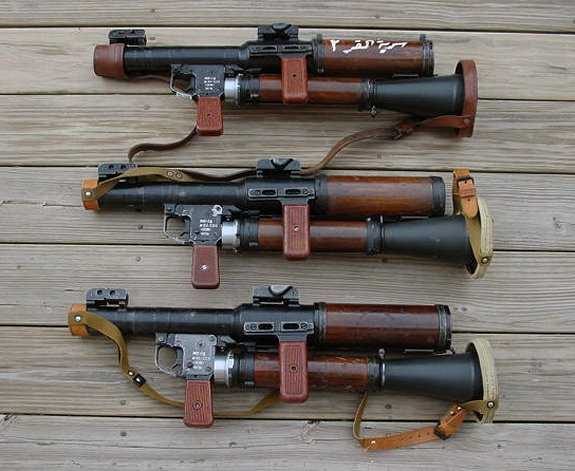

Гранатомет РПГ-7 предназначен для поражения бронированных целей противника, его укреплений и укрытий. Разработка гранатомета была начата в 1958 году в Красноармейским подразделении ГСКБ-47 (сейчас это ФГУП «ГНПП Базальт») под руководством ведущего конструктора В. К. Фирулина. На вооружение Советской армии гранатомет РПГ — 7 был принят в 1961 году и до сих пор находиться на вооружении уже Российской армии, а также Внутренних Войск МВД РФ. Гранатомет РПГ — 7 находиться на вооружении, либо применяется различными армейскими подразделениями еще около 50 стран. Гранатомет РПГ — 7 состоит из пусковой трубы, патрубка, оптического прицела, дополнительной рукоятки и рукоятки с ударно — спусковым механизмом. Пусковая труба РПГ — 7 имеет расширение для создания большего давления при выстреле для повышения начальной скорости гранаты, а также конический раструб для уменьшения отдачи. Ударно — спусковой механизм гранатомета куркового типа, смонтирован в передней рукоятке. Курок расположен открыто сзади рукоятки, перед выстрелом его нужно взвести вручную. Механический предохранитель выполнен в виде горизонтальной двусторонней кнопки, при нажатии на которую блокируется спусковой крючок. На пусковой трубе расположен механический прицел, состоящий из передней стойки с двумя мушками (для стрельбы при температуре воздуха выше либо ниже нуля), а также колодки с прицельной планкой и хомутиком, который фиксируется на планке защелкой. Прицельная планка на гранатомете РПГ — 7 рассчитана для стрельбы на дистанцию 500 метров. На левой стороне гранатомета имеется крепление ласточких хвост, на которое устанавливаются дневные либо ночные оптические прицелы. Стандартным оптическим прицелом для гранатомета РПГ — 7 является 2,7 кратный прицел ПГО — 7, с углом зрения в 13 градусов. Пля удобства удержания при стрельбе на корпусе гранатомета РПГ-7 есть дополнительная рукоятка, для предотвращения ожогов при стрельбе есть накладки. По устройству гранатомет РПГ — 7 является гранатометом второго поколения. Это значит что для стрельбы из него применяются выстрелы с гранатой, имеющей собственный маршевый реактивный двигатель, а не только стартовый пороховой, как это было у гранатометов первого поколения (гранатометы РПГ-2 и РПГ-4). Выстрел ПГ-7В, с которым гранатомет РПГ-7 был принят на вооружение в 1961 году, состоит из трех частей. Головная часть, реактивный двигатель и пороховой заряд. Головная часть состоит из заряда взрывчатки расположенного в виде кумулятивной воронки и взрывателя ВП-7М. Реактивный двигатель состоит из пирозамедлителя, порохового заряда и соплового блока. Головная часть и реактивный двигатель собраны в одном корпусе, к которому перед выстрелом привинчивается картонная труба, внутри которой расположен собственно пороховой заряд со стабилизатором и пенопластовый пыж. Стабилизатор состоит из 4 перьев, турбинки и крестовины стабилизатора. Выстрелы к гранатомету РПГ — 7 переносятся в разобранном виде в специальном рюкзаке, рассчитанном на 2 или 3 выстрела. Для стрельбы из гранатомета нужно вставить собранный выстрел в пусковую трубу гранатомета, совместив фиксатор на корпусе выстрела с прорезью на верхнем переднем торце пусковой трубы, при этом капсюль — воспламенитель порохового заряда становиться точно напротив бойка курка. Снять предохранительный колпачок с головной части взрывателя гранаты. Все, гранатомет готов к выстрелу, остается только взвести курок, прицелиться и нажав на кнопку предохранителя нажать на спусковой крючок. При нажатии на спусковой крючок гранатомета курок ударяет по бойку, тот разбивает капсюль — воспламенитель порохового заряда. Огонь по Г образной трубке передается к пороховому заряду. Порох начинает гореть с выделением пороховых газов, которые при достижении нужного давления вышибают пенопластовый пыж в хвостовой части порохового заряда. Начинается выброс пороховых газов назад, граната вылетает вперед, при этом набегающие на хвостовую турбинку пороховые газы ударяют по четырем лопаткам турбинки и начинается вращение гранаты по продольной оси. Граната покидает пусковую трубу, при этом под действием набегающего воздуха расправляется 4 пера хвостового стабилизатора. После того, как граната пролетает 15 — 20 метров от казенного среза пусковой трубы, происходит прогорание пиротехнического замедлителя, который загорается вместе со стартовым пороховым зарядом. Происходит воспламенение заряда пороха и запуск реактивного двигателя гранаты. Реактивный двигатель гранаты работает примерно 0,6 секунды, разгоняя гранату со 120 метров в секунду, полученных при вылете из пусковой трубы до 300 метров в секунду на расстоянии 100-120 метров от казенного среза пусковой трубы. Пороховые газы при сгорании пороха реактивного двигателя вытекают через 6 наклонных сопел, расположенных по кругу позади боевой части гранаты. Наклон сопел придает гранате дополнительное вращение в полете. При встрече с преградой срабатывает взрыватель, донная часть которого становиться на боевой взвод как только граната трогается с места при выстреле. Носовая часть взрывателя состоит из капсулы с химическим составом. При деформации о преграду этой капсулы происходит вырабатывание электрического тока, заряд которого по корпусу гранаты, а также по специальному проводу передается на взрыватель в донной части. Происходит взрыв. Для того, чтобы видеть куда летит граната, в задней части турбинки есть специальный трассер, состав которого ярко горит в полете и по нему стрелку видно как летит граната к цели.
Выстрел ПГ-7В в полете
Гранатомет РПГ — 7 был принят на вооружение вместе с выстрелом ПГ-7В, однако появление гомогенной, комбинированной и динамической брони, а также новых танков, продиктовали необходимость модернизации выстрела к гранатомету, увеличения пробивной способности его гранаты. К гранатомету РПГ — 7 были газработаны следующие выстрелы: ПГ-7ВМ — принятый на вооружение в 1967 году выстрел с более высокой начальной скоростью и бронепробиваемостью. Диаметр гранаты был уменьшен, для уменьшения угловой скорости вращения гранаты и меньшего разброса кумулятивной струи при пробитии брони. ПГ-7ВС — принятый на вооружение в 1972 году выстрел с боевой частью, начиненной флегматизированным октогеном (окфолом), выпускался с 1972 по 1976 года. ПГ-7ВС1 — вариант выстрела ПГ-7ВС с обычной взрывчаткой, выпускался с 1972 по 1976 года. ПГ-7ВЛ — принятый на вооружение в 1977 году выстрел , который имея гранату калибром 93 мм с увеличенным зарядом окфола пробивает 0,5 метра гомогенной брони, или 1,5 метровую кирпичную стену или 1,3 метра железобетона. ПГ-7ВР — принятый на вооружение в 1988 году выстрел с тандемной боевой частью для пробития динамической брони либо двухметровой кирпичной стены. Из — за большой длины выстрела в походном положении он разбирается не на две, а на три части. Позже на базе этого выстрела была сделан выстрел ПГ-29В для гранатомета РПГ — 29 Вампир, принятого на вооружение в 1989 году. ТБГ-7В — выстрел с термобарической боевой частью для уничтожения живой силы противника, разработан на базе выстрела ПГ-7ВР. Позже на базе этого выстрела была сделан выстрел ТБГ-29В для гранатомета РПГ — 29 Вампир, принятого на вооружение в 1989 году. ОГ-7ВМ — разработанный в 1998 — 99 годах выстрел с 40 мм калиберной осколочной гранатой для поражения живой силы противника. Выстрел не имеет реактивного двигателя, только стартовый пороховой, однако прицельная дальность стрельбы этим выстрелом из гранатомета РПГ-7В1 составляет 700 метров. ГШ-7ВТ — выстрел со штурмовой гранатой, предназначен для поражения живой силы противника за преградами, пробивает кирпичную кладку до 45 см, бетонные стены до 25 см. Также служит для поражения не бронированной техники. Выстрел был разработан в ФКП «ГкНИПАС» в середине 1990х годов и изначально назывался РШГ (Реактивная Штурмовая Граната).
Выстрел ПГ-7ВР с тандемной боевой частью
Выстрел ТБГ-7В с термобарической боевой частью
Тактико — технические характеристики выстрелов к гранатомету РПГ — 7:
|
www.gundata.ru
