Добрый Вечер Друзья!

Наткнулся на статью о Данном экземпляре! Как любой человек увлекающийся Военной Авиацией не смог пройти мимо данной статьи.
Первоисточник:inosmi.ru/world/20141219/225019915.html

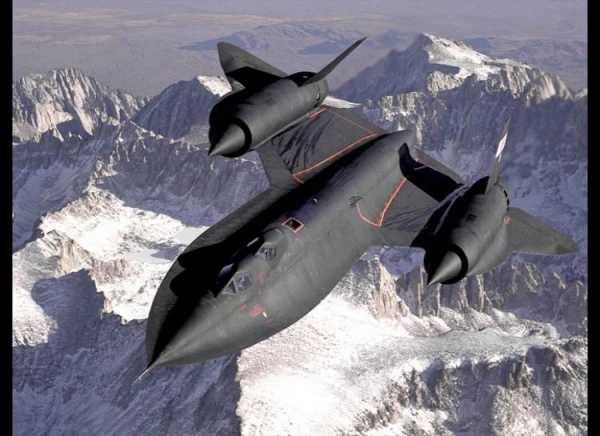

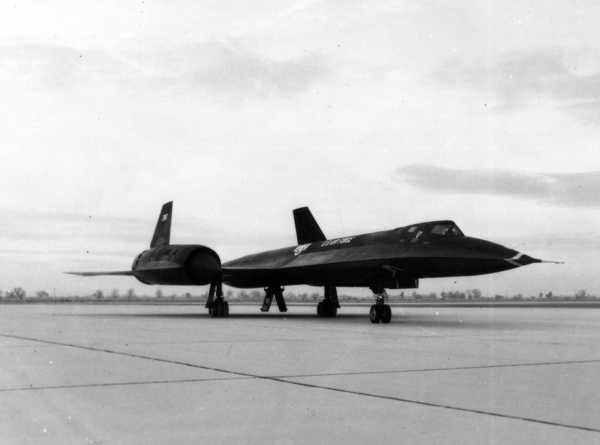

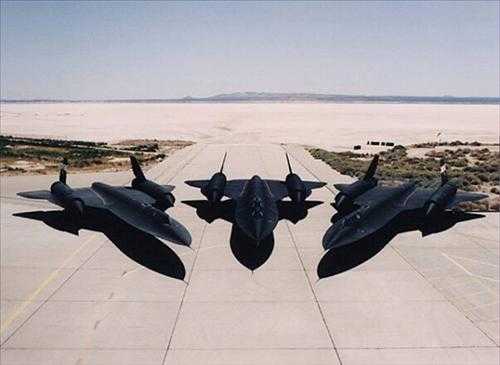

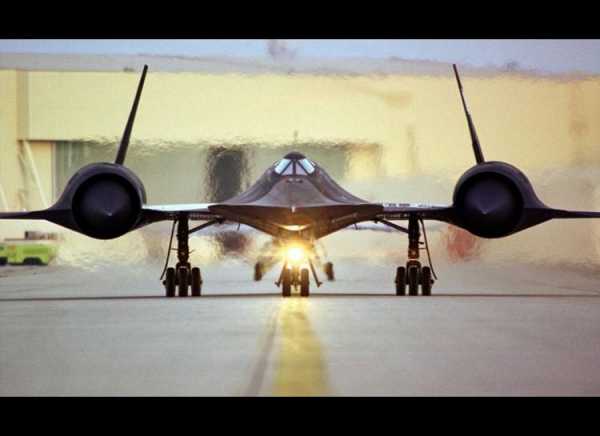

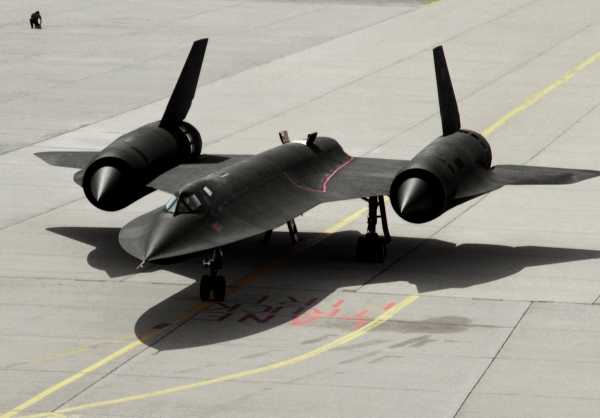

Cтратегический сверхзвуковой разведчик американских ВВС Lockheed SR-71

В декабре 1964-го года «Черный дрозд» SR-71 совершил свой первый полет. Изначально самолет должен был быть истребителем. Но превратился в несравненный самолет-разведчик, который «ускользал» от любого советского самолета.
Меньше чем за два часа из Лондона в Нью-Йорк — ни один самолет не совершит такой перелет. Кроме одного — самого быстрого самолета из всех, когда-либо стоявших на вооружении в США. Речь идет о стратегическом сверхзвуковом разведчике американских ВВС Lockheed SR-71 («Черный дрозд»). «Чудо-птица» Центрального разведывательного управления (ЦРУ) совершила свой первый вылет 22 декабря 1964 года. Ее рекорды скорости до сих пор не побиты.
Еще один не побитый рекорд стратегического разведчика: ни один из двухместных самолетов Blackbird ни разу не был обстрелян. Впрочем, со временем больше чем треть всех самолетов выходила из строя либо по причине несчастного случая, либо из-за технической ошибки.
Несмотря на это, самолеты Blackbird считаются самым успешным проектом в авиационной индустрии США. За тридцать два года службы всего было создано тридцать два самолета, из которых двенадцать вышли из строя. Часов налета насчитывается восемьдесят тысяч, из которых двадцать тысяч полетов были совершены на скорости, превышающей три числа Маха, то есть в три раза больше, чем скорость звука. Самолеты участвовали примерно в пяти тысячах разведывательных миссиях: делали фотоснимки и радарную аэросъемку.

Из Мюнхена в Гамбург за десять минут

Самолет SR-71 летал на таких высотах и с такой скоростью, что ни ракеты, ни любые другие советские истребители, такие как МиГ-25, не могли нанести ущерб самолету-разведчику. Максимально самолет достигал скорости 3,36 Маха. В отличие от своих советских конкурентов, SR-71 мог долгое время «выдерживать» максимальную скорость. Больше, чем три с половиной тысячи километров означает тысяча метров в секунду. Из Гамбурга в Мюнхен самолет бы долетел за десять минут.
Маловероятно, что SR-71 когда-нибудь пролетал по данному маршруту, потому что, в первую очередь, невероятно дорогой самолет-разведчик, находившийся на службе у ЦРУ, осуществлял разведывательные миссии над территорией Советского Союза. За исключением сотрудников ЦРУ в Лэнгли (штат Виргиния), никто не знает, сколько самолет собрал политически значимой информации. До 1998 года самолеты находились в боевом строю. 9 октября 1999 года самолет SR-71 совершил свой последний полет.
Изначально самолет должен был быть истребителем, но превратился в разведчика, который смог оторваться от любого другого самолета. Высокая скорость, максимальная эксплуатационная высота (около двадцати пяти километров) превратили самолет в недосягаемый летательный аппарат. И, конечно, сделали его недосягаемым для зенитных пушек, так как «Черный дрозд» был быстрее, чем любое зенитное орудие.

Слишком быстрый для советских истребителей

Но и ракеты ни разу не смогли попасть по самолету, даже несмотря на то, что были быстрее. Однако чтобы взять самолет «на мушку», истребителю было необходимо максимально приблизиться к SR-71 и в пределах ограниченного расстояния полета снаряда сократить дистанцию до нескольких метров. Советской противовоздушной обороне это ни разу не удалось.
При этом самолет был тяжел в управлении. Терри Паппас, один из восьмидесяти шести тщательно выбранных пилотов «чудо-птицы» рассказывает: «При скорости 3 Маха самолетом нужно владеть. Но это находится на пределе вашего контроля. Все время бьет адреналин. Он тоже своего рода причина, почему пилот уже после сорока пяти минут полета полностью выбивался из сил». Пока первый летчик потел, второй офицер-разведчик, сидевший сзади, фотографировал Советский Союз или Вьетнам.
Несмотря на то, что двенадцать самолетов вышли из строя, всего один человек погиб, потому что не только огромные двигатели были сделаны согласно последним технологиям, но и катапультное кресло задало новые масштабы. С самого начала пилоты были скептически настроены. Паппас считает, что дело было в величине «Черного дрозда»: «Когда человек впервые видит этот самолет, он задается вопросом, как конструкторы смогли его построить?» Широкий корпус, длинный «нос», огромные турбины — не удивительно, что Голливуд охотно использует данную редкую конструкцию в своих фильмах.

Внешняя обшивка самолета: четыреста градусов по Цельсию

К слову, при создании самолета использовались стелс-технологии, то есть еще до того, как вообще появилось само это понятие. Правда, SR-71 не всегда был недосягаем для радаров, но все же обнаружить его было очень сложно.
Самолет SR-71, как и его предшественник А-12, был сделан из титана. Материал легкий и стабильный — такой же используют для строительства самолетов, чья внешняя поверхность при трении о воздух нагревается до температуры выше четырехсот градусов по Цельсию. К сожалению, титан тяжело обрабатывать. Материал дорогой. И к тому же во времена холодной войны достать его было крайне сложно.
ЦРУ окольными путями приобретал его в стране, которая обладает самыми крупными запасами титана: ничего не подозревая, Советский Союз за приличную сумму в валюте продавал титан именно для тех самолетов, которые впоследствии так успешно вели слежку за его территорией.

Ну и в конце несколько фактов из собственных познаний, взятых из различных энциклопедий, книг, статей и рассказов преподавателей ВУЗа(некоторые бывшие летчики):
1.Статус «не сбиваемого» он получил за рекордные скорости и высоты полета, таким же статусом обладает и МиГ-25(был сбит всего 1 самолет, и тот поставленный Ливии или Сирии, ввязавшийся в ближний бой с F-5)
2. После того как был сбит U-2 ЗРК СССР, разведывательные полеты над нашей страной были прекращены, а рисковать такой дорогой «игрушкой» США просто не рискнули, несмотря на фантастические для того показатели. Тем более к тому времени на вооружение начали поступать те же МиГ-25, которые уже похвастались скоростью 3 маха и высотой полета 25-30км. А о его вооружении информации не было, вот и думайте, стоило ли рисковать.
3. Вьетнам они хоть и «бороздили», но там не было серьезного оружия которое могло бы им противостоять.

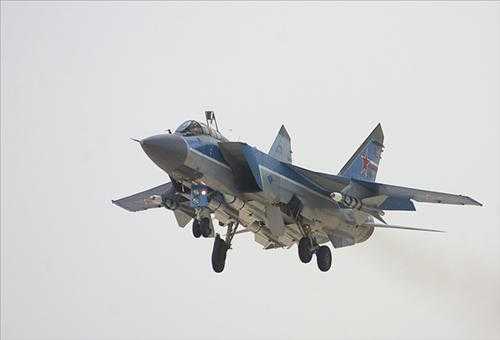

4. Году так в 86м(примерно), в районе Камчатки МиГ-31 в течении нескольких минут «гонял» такого дрозда. Гонял конечно как, перехватил его в ближайшей точке радиуса разворота того(а радиус разворота при 3 махах порядка 180км!) И сопровождал его в течении нескольких минут в пределах визуальной видимости.
5. Ходили слухи, что после сбития U-2, на данные аппараты устанавливались кресла со взрывателем. Летчик дергает ручки а вместо катапультирования их просто взрывало со всей аппаратурой внутри. Тем более в задней кабине как правило сидел Агент ЦРУ!

Спасибо за внимание!

www.drive2.ru

Чёрный дрозд (самолёт) Википедия

Эта статья — о самолёте. О музыкальной группе см. SR-71 (группа).

Lockheed SR-71 — стратегический сверхзвуковой разведчик ВВС США. Неофициально был назван «Blackbird» (рус. Чёрный дрозд, Чёрная птица). Особенностями данного самолёта являются высокая скорость и высота полёта, благодаря которым основным манёвром уклонения от ракет было ускорение и набор высоты. Выведен из эксплуатации в 1998 году.

Разработка

A-12 — предшественник SR-71

Предшественники

Предшественником SR-71 был Lockheed A-12 — высотный самолёт-разведчик, разработанный для ЦРУ США отделением корпорации Lockheed Martin — Skunk Works[1]. Постепенно конструкция самолёта эволюционировала, были произведены изменения в конфигурации самолёта, а также применены меры по снижению радиолокационной заметности. Всего было построено 18 самолётов A-12. Экипаж A-12 состоял из одного человека.

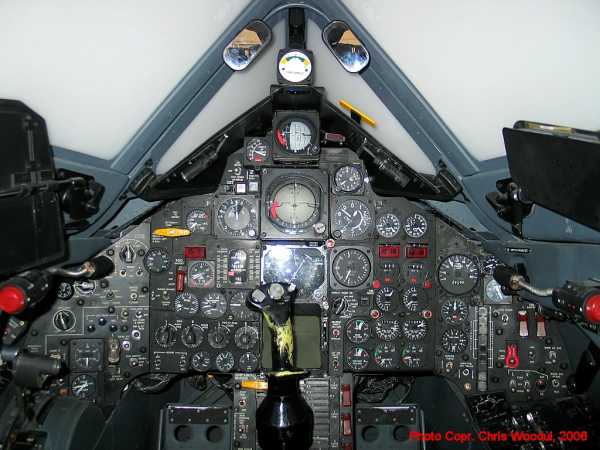

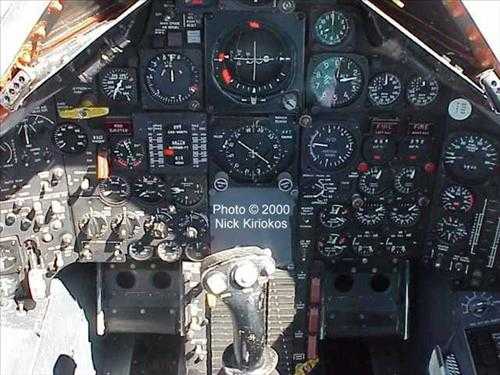

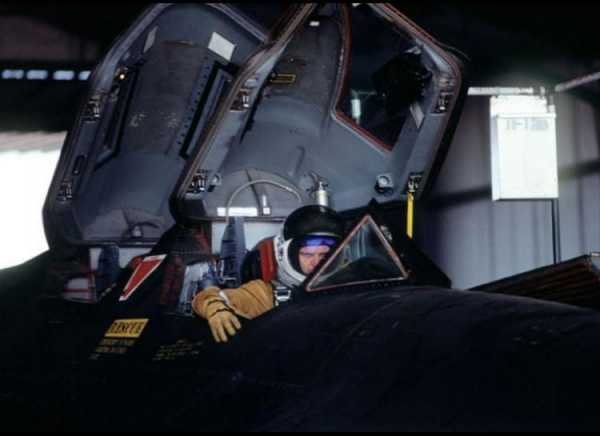

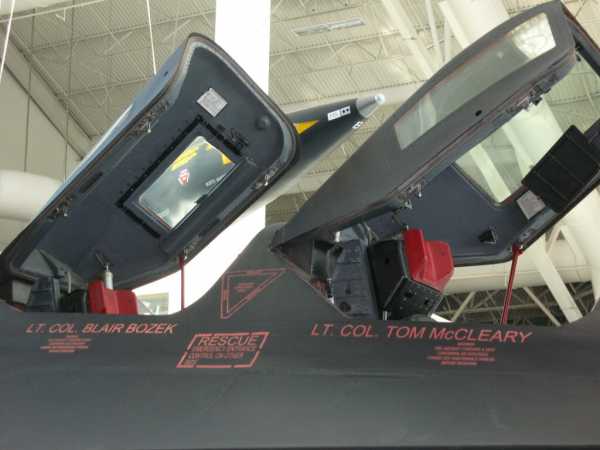

Кабина пилота SR-71

SR-71

Название SR-71 происходит от прототипа сверхзвукового бомбардировщика XB-70. В поздние периоды испытаний XB-70 был предложен в роли стратегического самолёта-разведчика, получив обозначение RS-70. Однако, вскоре стало ясно, что скоростной потенциал A-12 гораздо выше и его было решено использовать в качестве базовой модели, на которой будет основан новый высокоскоростной самолёт. Прототип был назван R-12. Он был длиннее и тяжелее, чем A-12. Его фюзеляж был удлинён для увеличения топливных баков, экипаж был увеличен до 2 человек. Самолёт был оборудован радиоэлектронными датчиками, РЛС бокового обзора и фотоаппаратом[2].

Серийные машины получили индекс SR-71A. Разработана также учебно-тренировочная модификация SR-71B.

Конструкция

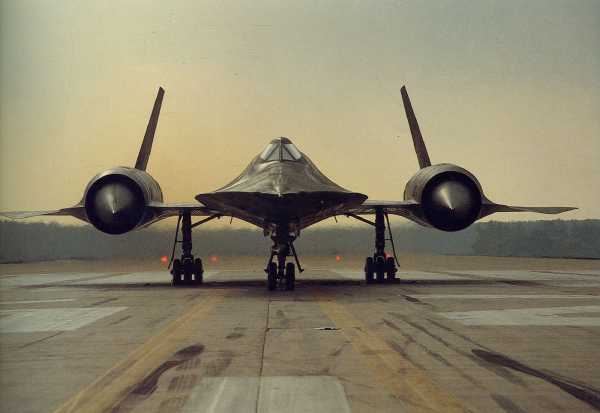

Даже сегодня этот самолёт отличается футуристическим дизайном. Для достижения высоких аэродинамических характеристик на различных режимах полёта корпус и несущие поверхности имеют очень сложную в плане и по модульным сечениям форму. Самолёт построен по схеме «бесхвостка», с тонким трапециевидным крылом, со стреловидностью по передней кромке 60 градусов.

Стабилизатора или ПГО не имеет. На гондолах двигателей установлены два цельноповоротных киля, заваленые законцовками внутрь, каждый на 15 градусов.

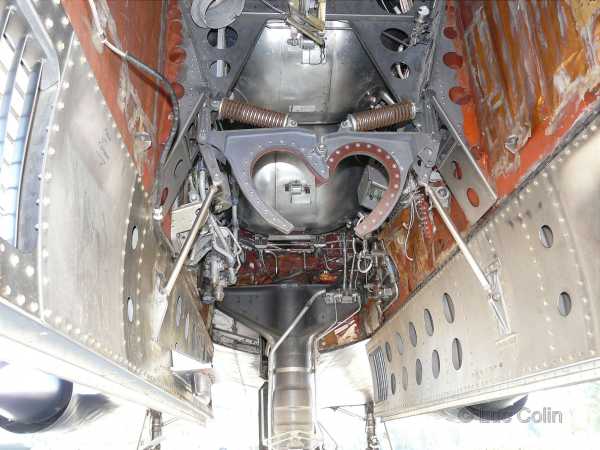

Шасси трёхстоечное, передняя опора убирается против потока, основные стойки — к продольной оси самолёта, в крыло и фюзеляж.

Особенно сложной проблемой полёта на скоростях, превышающих скорость звука более, чем в 3 раза (М>3), является высокий нагрев корпуса. Для её решения 85 % деталей планера было изготовлено из титанового сплава, а большая часть остальных деталей изготавливалась из полимерно-композитных материалов[3]. Также, большая площадь внутренней части крыла имела гофрированную поверхность[4], что создавало более благоприятные условия для теплового расширения и повышало продольную прочность. Панели фюзеляжа были изготовлены таким образом, что они неплотно прилегали друг к другу, когда самолет находился на земле, и окончательно «стыковались» только в полете, после разогрева планера и его удлинения на несколько дюймов[5]. Вследствие этого, а также вследствие того, что никакое уплотнение топливной системы не смогло бы нормально функционировать при очень высокой температуре, из самолета перед взлетом вытекало топливо[6]. Однако, это не представляло никакой опасности, поскольку используемое топливо (JP-7) было специально разработано для сверхзвуковых самолетов и характеризовалось высокой температурой вспышки и термостабильностью[7]. Охлаждение самолета обеспечивалось циркуляцией топлива под титановыми поверхностями перед его попаданием в двигатели[8].

Самолёт был изготовлен с использованием ранних стелс-технологий[9]. Серийные экземпляры окрашивались тёмно-синей краской для маскировки на фоне ночного неба. Самолёт получил неофициальное название «Blackbird».

Воздухозаборники и двигатели

Схема потоков воздуха в двигателе на разных числах Маха

Воздухозаборники являются одной из важнейших особенностей конструкции SR-71. Именно они обеспечивали возможность полёта на скоростях более 3300 км/ч, и, в то же время, на дозвуковых скоростях. В передней части мотогондолы имеется подвижный конус, который находится в выдвинутом положении при числах Маха до 1,6. При более высоких числах Маха конус задвигается и активируется прямоточный двигатель[10].

Сверхзвуковой воздушный поток предварительно сжимается за счёт формирующихся на внешней части центрального тела-конуса конических ударных волн, скорость потока падает и за счёт этого возрастают его статическое давление и температура. Затем воздух входит в четырёхступенчатый компрессор и разделяется на два потока: часть воздуха проходит в компрессор (воздух «основного контура») и попадает в камеру сгорания, а затем — на турбину, в то время как оставшийся поток попадает в форсажную камеру, минуя газотурбинный агрегат (основной контур двигателя). Перед форсажной камерой оба потока смешиваются[11].

При числах Маха около 3 (полёте на скоростях, превышающих скорость звука примерно в три раза) предварительное торможение (сжатие) сверхзвукового потока в конических ударных волнах приводит к значительному росту его температуры. Поэтому для сдерживания температуры газов перед турбиной (чтобы не расплавить её лопатки) приходится уменьшать подачу топлива в камеру сгорания турбореактивного контура двигателя. Таким образом, турбореактивный контур двигателя обеспечивает на этих режимах только 20 % тяги, а 80 % тяги обеспечивается внешним — прямоточным контуром[11].

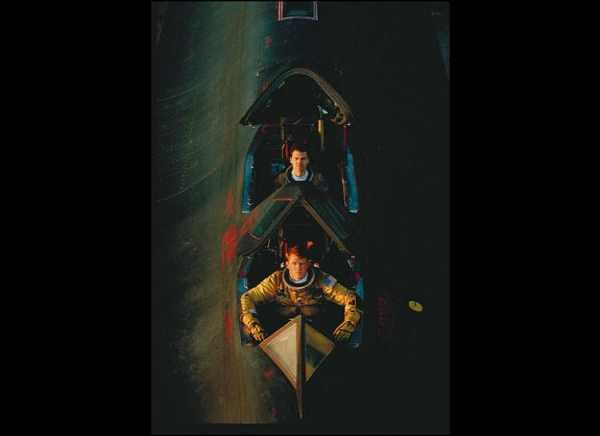

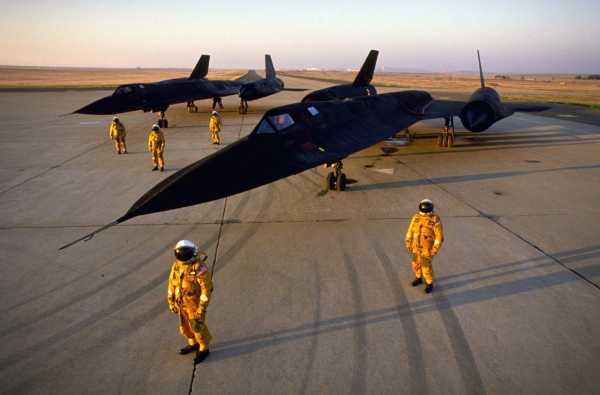

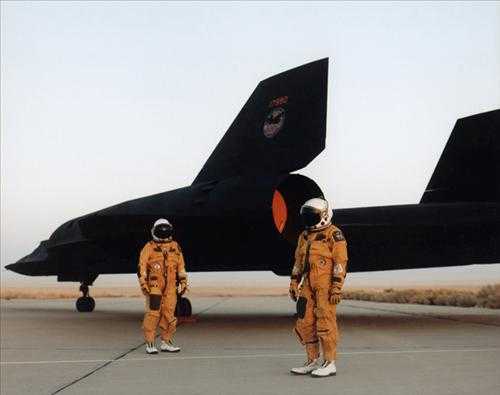

Пилоты SR-71 в костюмах высокого давления

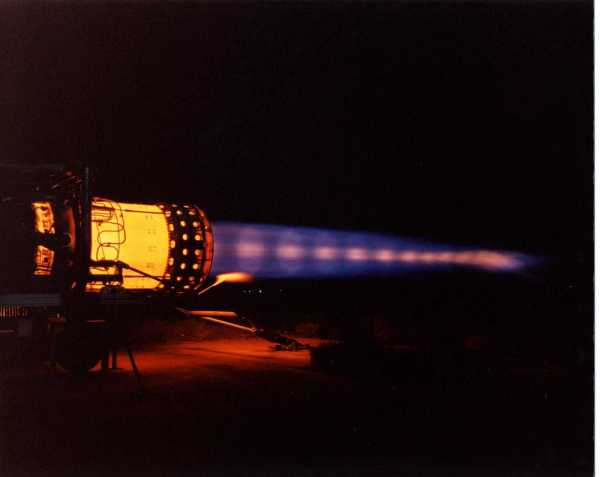

На двигателях Pratt & Whitney J58-P4 отсутствует привычная в авиации электроискровая свечная система зажигания. В связи с трудностями воспламенения основного топлива типа JP-7, для двигателя было разработано самовоспламеняющееся органическое пусковое топливо ТЕВ (триэтилборан), которое применялось как при запуске двигателя, так и при розжиге форсажной камеры. Его горение сопровождалось характерным зелёным свечением в сопле. На каждом двигателе установлен бак для ТЕВ объёмом 600 см³, заполненный азотом и охлаждаемый основным топливом. Расчётной ёмкости бака хватает для шестнадцати запусков, перезапусков или розжига форсажной камеры. Заправка самолёта ТЕВ была крайне опасной, персонал экипировался в специальные костюмы.

В двигателе применяется весьма специфическая кремнийорганическая (силиконовая) смазка, сильно загустевающая при низких температурах, так что для запуска двигателей самолёта при температуре ниже −5 °С требовался предварительный подогрев двигателей.

Системы жизнеобеспечения

При полёте на высоте 24 км экипажи столкнулись с двумя проблемами:

  • Со стандартным давлением кислородной маски на высоте более 13 км человек не может нормально дышать для поддержания сознания и жизнедеятельности;
  • На скорости более 3300 км/ч передние кромки конструкции моментально разогреваются до +400 °C, средняя температура обшивки составляет около +260 °C.

Для решения этих проблем были разработаны специальные скафандры полного давления для всех экипажей A-12 и SR-71. Впоследствии эти же скафандры использовались при полёте космического Шаттла.

Нагрев самолёта был одной из самых важных проблем полёта на скоростях, в три раза превосходящих скорость звука. Для обеспечения приемлемых температур воздух внутри кабины пилота охлаждался кондиционером, тепло из кабины переносилось на топливо через теплообменник, находящийся перед силовыми установками.

Топливо

В качестве топлива используется специально разработанное реактивное топливо JP-7, отличающееся высокой температурой воспламенения и термоустойчивостью, но достаточно густое в обычном состоянии (плотность при +15 °C составляет 779—806 кг/м³), и вязкое и не текучее при отрицательных температурах (температура плавления −30 °С), что требовало его подогрева на борту самолёта. Благодаря этим качествам, топливо JP-7 в самолёте использовалось в качестве хладагента системы кондиционирования, для охлаждения кабины и отсеков аппаратуры, а также двигателя, гидравлической системы, моторного масла, баков пускового топлива, части элементов планера, и в качестве гидравлической жидкости системы регулирования проходного сечения сопла (управления створками). Нагретое топливо сразу же поступало в двигатели и сгорало, исключая риск воспламенения и взрыва нагретых паров.

Масса полностью заправленного самолёта составляла 77100 кг, из которых 46180 кг приходилось на топливо, из-за чего взлёт с полной заправкой был невозможен. Для поддержки полётов SR-71 были переоборудованы 30 топливозаправщиков Боинг KC-135Q[12], приспособленных для работы с JP-7 (на них также была установлена система подогрева топлива). Кроме того, из-за вынужденно больших тепловых зазоров в стыках панелей кессон-баков полностью заправленный самолёт на стоянке тёк. Поэтому была отработана следующая технология: самолёт поднимался в воздух с небольшим запасом топлива, разгонялся до сверхзвуковой скорости для прогрева обшивки, затем тормозил, дозаправлялся в воздухе из заранее поднятого топливозаправщика, после чего экипаж мог приступать к выполнению задания. Расход топлива на крейсерской скорости составлял около 600 кг/мин., запаса топлива хватало приблизительно на 70—90 минут полёта после дозаправки. Поэтому после разработки маршрута будущего полёта SR-71 заполненные топливом JP-7 топливозаправщики заранее перегонялись на аэродромы, расположенные максимально близко к линии маршрута и на расстояниях, позволявших гарантированно поддерживать необходимое количество топлива в баках SR-71.

Навигационная система

Корпус самолёта плоский с сужающимися краями (на фото Lockheed M-21 стоящий в музее авиации Сиэтла штат Вашингтон, являющийся модификацией A-12 являющегося предшественником SR-71)

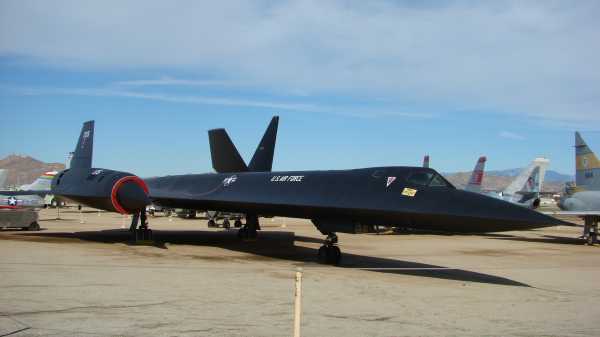

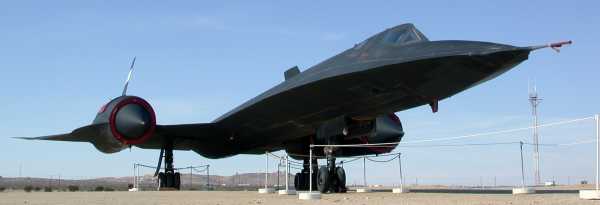

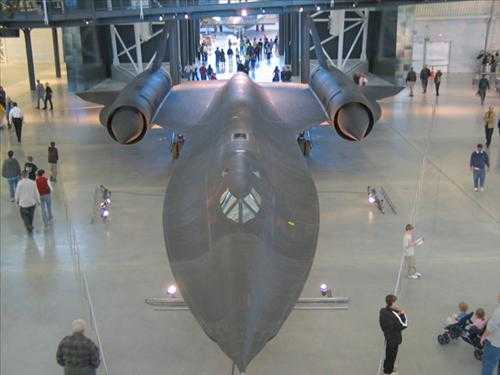

SR-71 в музее Pima Air & Space Museum, Таксон, Аризона.

Для своего времени самолёт оснащался самым совершенным бортовым оборудованием, большая часть которого была спроектирована и разработана специально для него (а в дальнейшем послужила развитию радиоэлектроники для последующих типов летательных аппаратов). Большое внимание было уделено навигации на маршруте, проходящем на большой высоте. В частности, на борту был установлен астрокорректор, позволяющий определять своё местоположение по звёздам с высокой точностью даже в дневное время.

Стелс-технология

SR-71 был первым самолётом, созданным с применением технологий снижения радиолокационной заметности[13]. Первые исследования в этой области показали, что плоские формы с сужающимися сторонами имеют меньшую ЭПР. С целью снижения радиолокационной заметности вертикальное оперение наклонено относительно плоскости самолёта, чтобы не создавать с крылом прямой угол, который является идеальным отражателем. На самолёт нанесены радиопоглощающие покрытия, в топливо добавлялся цезий для снижения температуры выхлопа, и, как следствие, инфракрасной заметности самолёта. Несмотря на все эти меры, SR-71 легко обнаруживался радиолокационными методами, а на меньших расстояниях — благодаря потоку разогретых выхлопных газов и нагреву корпуса на высоких скоростях.

Общая эффективность всех мер по снижению заметности самолёта всё ещё обсуждается, однако сами разработчики признают, что радиолокационная техника Советского Союза развивалась значительно быстрее, чем «антирадар» Lockheed Martin[14].

Эксплуатация

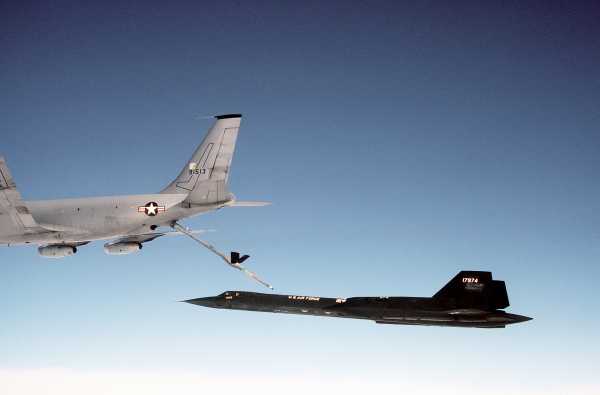

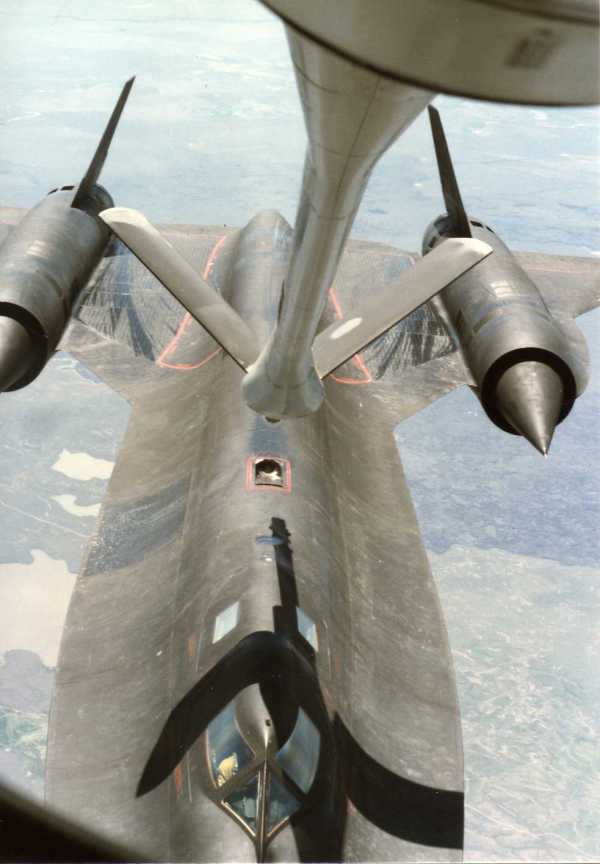

Дозаправка SR-71 в воздухе

Боевое применение

Первый боевой вылет SR-71 был произведен 21 марта 1968 с авиабазы «Кадена» на Окинаве[15]. Впоследствии самолёт, совершивший первый боевой вылет (заводской номер 61-7976) налетал 2981 час в 942 вылетах (больше, чем любой другой SR-71), включая 257 боевых заданий. В начальный период эксплуатации в Восточно-азиатском регионе (Вьетнам, Лаос, Северная Корея) самолеты SR-71 совершали примерно по одному вылету в неделю (с 1968 по 1970 год), после этого частота вылетов удвоилась, а к 1972 году вылеты производились почти каждый день. За это время было потеряно два самолета (в 1970 и 1972 годах) — оба из-за механической неисправности[16][17]. При совершении самолетами SR-71 разведывательных вылетов в ходе войны во Вьетнаме по ним было совершено примерно 800 пусков зенитных ракет, но не один самолет не был сбит[18]. Одному вьетнамскому зенитно-ракетному полку была поставлена задача уничтожить этот самолёт, чтобы поднять престиж советского оружия в глазах вьетнамцев, однако произведённые несколько пусков ракет по SR-71 были безрезультатными[19]. SR-71 был единственным американским самолётом, который северовьетнамской системе ПВО так и не удалось сбить[20].

Во время холодной войны SR-71 выполняли разведывательные полёты над территорией СССР (на Кольском полуострове) и Кубы. В Европе у SR-71 было два разведывательных маршрута: вдоль западного побережья Норвегии и Кольского полуострова и над Балтийским морем, второй маршрут имел название «Балтийский экспресс».
А также, в период базирования некоторых SR-71 на Японских островах, регулярно нарушал советское воздушное пространство, в отдельные сутки совершая до 8-12 подходов к воздушным границам страны[21].

В 1973 году во время арабо-израильской войны Судного дня Blackbird производил фоторазведку Египта, Иордании и Сирии.

Мирное использование

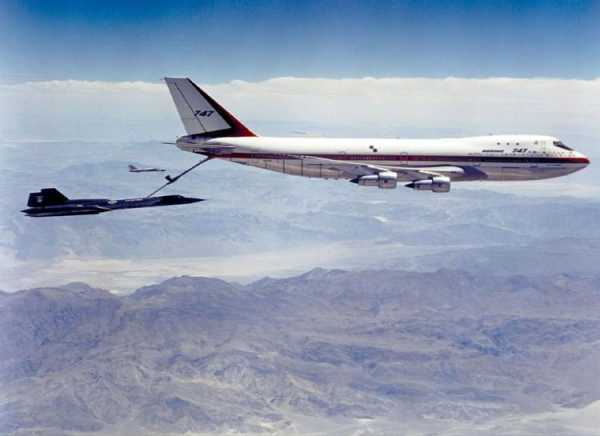

Кроме стратегической разведки, самолёт выполнял аэродинамические исследования НАСА по программам AST (Advanced Supersonic Technology — перспективные сверхзвуковые технологии) и SCAR (Supersonic Cruise Aircraft Research — разработка самолёта с крейсерской сверхзвуковой скоростью полёта).

Рекорды SR-71

В 1976 году SR-71 «Blackbird» установил абсолютный рекорд скорости среди пилотируемых самолётов с турбореактивными двигателями — 3529,56 км/ч. Всего в FAI было зарегистрировано 4 действительных рекорда[22], все они относятся к скорости полёта. И один рекорд высоты в горизонтальном полёте — 25 929 метров.

Вывод из эксплуатации

К концу 1980-х годов в Советском Союзе уже был принят на вооружение истребитель-перехватчик МиГ-31, лётные характеристики которого (в первую очередь скорость на большой высоте, равная 3000 км/ч (M=2.83)) позволяли без проблем осуществить перехват SR-71.[23]

Не стоит забывать, что стоимость эксплуатации SR-71, включая сложность обслуживания, была очень высокой.
Топливо JP-7 — это специфическое топливо, предназначенное для одной-единственной модели самолёта, необходимо было производить и перевозить в соответствующие места.
Недёшево обходилось содержание парка из 30 топливозаправщиков, их доставка в разные части света, так как требовались частые дозаправки SR-71, для чего он каждый час опускался с 20-километровой высоты, тормозил до скорости топливозаправщика, заправлялся и опять поднимался в стратосферу[24].

Техническое обслуживание каждого самолета было беспрецедентно сложным и затратным. Каждый вылет самолёта по сложности можно было сравнить с подготовкой космической ракеты-носителя. А после каждого полёта самолёт проходил более 650 различных проверок: пять техников в течение шести часов изучали состояние планера самолета, два техника по силовым установкам также несколько часов посвящали тщательному осмотру воздухозаборников, двигателей, выхлопных и перепускных устройств.
Через каждые 25, 100 и 200 часов налета каждый самолёт подвергался осмотру с частичной разборкой. Так, каждая 100-часовая инспекция состояния занимала одиннадцать 16-часовых рабочих дней. Один лишь монтаж одного двигателя на самолете силами 8-9 специалистов с гидравлическим подъемником занимал 8-9 часов. В ходе этой проверки, как правило, менялись оба двигателя, вне зависимости от их состояния, хотя согласно инструкциям замена моторов предусматривалась через 200 часов налёта, причем на эту процедуру отводилось 15 рабочих дней.
Каждые три года, опять же, вне зависимости от налёта, самолёты проходили технический осмотр на заводе фирмы «Локхид» в Палмдейле.
Капитальный ремонт двигателей фирма «Пратт энд Уитни» осуществляла после наработки мотором 600 часов. Неудивительно, что для обслуживания SR-71 требовались специалисты экстра-класса, их подготовка занимала несколько лет и также требовала немало средств.[12]

Попытка восстановить программу в 1993 году встретила сильное сопротивление: у ВВС не хватало бюджета на использование самолёта, а разработчики БПЛА беспокоились, что их программы пострадают, если деньги направят на поддержку SR-71. Кроме того, возникли трудности с получением от Конгресса годового подтверждения долгосрочного планирования для SR-71[25]. В 1996 году ВВС объявили, что направление финансирования не было санкционировано, и свернули программу.
Конгресс возобновил финансирование, но в октябре 1997 года президент Билл Клинтон предпринял попытку наложить частичное вето, чтобы отменить выделение 39 млн долл. на SR-71. В июне 1998 года Верховный суд США признал частичное вето неконституционным. Всё это оставляло статус SR-71 невыясненным до сентября 1998 года, когда ВВС назначили перераспределение фондов; в 1998 году ВВС окончательно вывели парк SR-71 из эксплуатации.

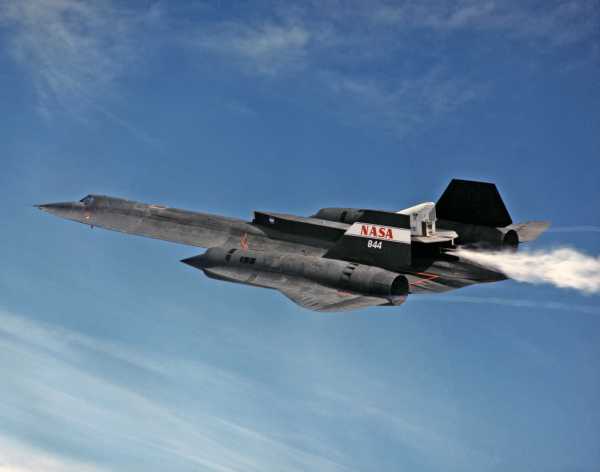

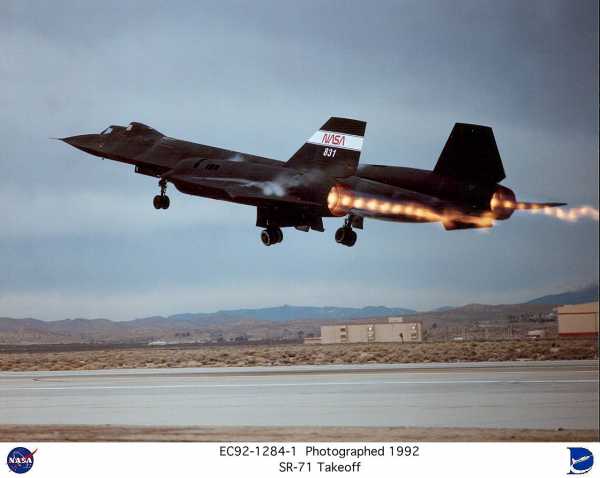

NASA оперировало двумя оставшимися на ходу «Чёрными дроздами» до 1999 года[26]. Все остальные самолёты были помещены в музеи, кроме двух SR-71 и нескольких дронов D-21, сохранённых Лётно-исследовательским центром имени Драйдена (позже переименованного в Лётно-исследовательский центр имени Армстронга)[27].

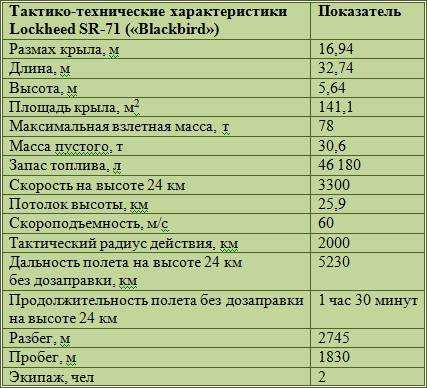

Лётно-технические характеристики

Технические характеристики

  • Экипаж: 2 человека
  • Длина: 32,74 м
  • Размах крыла: 16,94 м
  • Высота: 5,64 м
  • Площадь крыла: 141,1 м²
  • Масса пустого: 27215 кг
  • Максимальная взлётная масса: 77100 кг
  • Масса полезной нагрузки (оборудование): 1600 кг
  • Масса топлива: 46180 кг

Двигатель

Лётные характеристики

В культуре

  • Существует одноимённая американская музыкальная группа «SR-71», названная в честь самолёта.
  • В этот самолёт трансформировался Джетфайр из фильма «Трансформеры: Месть Падших».
  • На этом самолёте герой Стивена Сигала в фильме «Чёрный гром» («Яростный полёт») попадал из США в Афганистан.
  • В фильме Я Легенда герой Уилла Смита играл в гольф на крыле А-12.
  • В фильме Железный человек герой Роберта Дауни-мл. упоминает рекорд высоты, который якобы принадлежит данному самолёту.
  • В игре Call of Duty: Black Ops в одной из миссий можно стать пилотом и оператором этого самолёта. Также он является наградой за серию в мультиплеере.
  • В серии игр Mass Effect, производства BioWare, первый космический корабль со стелс-технологией был назван «Normandy» SR-1 (В Mass Effect 2 и Mass Effect 3 имеет индекс SR-2), что является отсылкой к этому самолёту.
  • В 4 серии Hellsing Ultimate Алукард использует SR-71 для того, чтобы попасть на захваченный Миллениумом корабль.
  • В 9-й серии второго сезона, в фантастическом сериале Battlestar Galactica, появляется истребитель-разведчик «Blackbird». По своей аэродинамической форме, расположению двигателей, окраске, отсутствием «хвоста», похожий на SR-71. Так же, в сериале, он является самым сверхскоростным истребителем.
  • В авиасимуляторе Ace Combat 3: Electrosphere некоторые миссии выполняются на этом самолёте.
  • Внешне очень похожий самолёт, но с иными характеристиками был показан в фильмах Люди Икс: Первый класс и Дедпул.
  • В мультсериале Трансформеры Воины великой силы — десептиконы Гига и Мега трансформировались и сливались в SR-71.
  • Космический корабль, на котором спасается принцесса Падме Амидала в Звёздные войны. Эпизод I: Скрытая угроза (1999), по внешнему виду очень напоминает SR-71.

Интересные факты

  • Изначально планировалось создание разведывательно-ударной (Strike and Reccee) версии самолёта, как базовой; боевая нагрузка должна была размещаться исключительно на внешней подвеске, в «малом» баке-контейнере от бомбардировщика B-58 Hustler. Программа была свернута на уровне предэскизного проектирования.
  • Так как в системе обозначений ВВС США индексы всех самолётов-разведчиков начинаются на R (например, истребитель-разведчик «Тандерфлэш» («Вспышка молнии») носит индекс RF-84), то правильное обозначение «Чёрного дрозда» во всех официальных документах — RS-71 (разведчик стратегический, модель 71). Летом 1964 г. американский президент Л. Джонсон на пресс-конференции случайно оговорился, назвав этот самолёт SR-71. На следующий день ошибочное название распространилось в СМИ, в результате чего намертво «приклеилось» к самолёту.
  • ЦРУ разработало схему с участием сети подставных фирм, через которые закупало советский титан для постройки SR-71 (по данным развлекательного иностранного сайта)[30].
  • SR-71 широко известен под названием «Чёрный дрозд» (Blackbird), однако оно является неофициальным. Официального названия самолёт не имел.
  • В честь данного самолёта компания Honda в 1996 году создала мотоцикл CBR1100XX SuperBlackbird, который в течение нескольких лет являлся самым быстрым на планете. Он мог развить скорость в 287,3 км/ч.
  • При подлёте к границе полярных владений СССР SR-71, по средствам ПВО проходил сигнал «Дрофа», при обнаружении SR-71 вблизи границы ГДР/ФРГ — сигнал «Ястреб».

Галерея

  • Вид сзади. Lockheed M-21, стоящий в музее авиации Сиэтла штат Вашингтон, являющийся модификацией A-12 являющегося предшественником SR-71 с прикреплёным дроном MD-21B

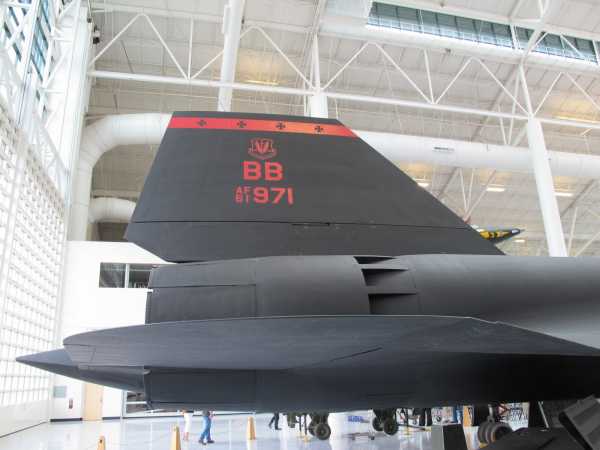

  • SR-71 в Авиакосмическом музее Evergreen

Музейные SR-71

  1. 60-6924 Blackbird Airpark, Palmdale, CA (AFFTC Museum, A-12 прототип)
  2. 60-6925 Intrepid Sea-Air-Space Museum, New York City, NY (первый серийный A-12)
  3. 60-6927 «Titanium Goose» California Science Center in Exposition Park.
  4. 60-6930 Alabama Space and Rocket Center, Huntsville, Alabama
  5. 60-6931 Central Intelligence Agency.
  6. 60-6933 San Diego Aerospace Museum, Balboa Park, San Diego, CA
  7. 60-6935 National Museum of the U.S. Air Force, Wright-Patterson AFB, OH (YF-12A)
  8. 60-6937 Southern Museum of Flight in Birmingham, Alabama.
  9. 60-6938 U.S.S. Alabama Battleship Museum, Mobile, AL
  10. 60-6940 Museum of Flight, Seattle, WA (Единственный М-21 предназначен для запуска ПВРД питанием D-21, который был установлен на пилоне над оперением).
  11. 64-17951 Pima Air Museum, Tucson, AZ (YF-12C)
  12. 64-17955 * Air Force Flight Test Center Museum, Edwards AFB, CA.
  13. 64-17956 Kalamazoo Air Zoo. Kalamazoo, Michigan. (последний самолёт в варианте спарки)
  14. 64-17958 Robins AFB Museum of Aviation, Warner Robins, GA
  15. 64-17959 Air Force Armament Museum, Eglin AFB, FL («Big-Tail» версия, с дополнительными датчиками и камерами).
  16. 64-17960 Castle Air Museum, Castle AFB, CA
  17. 64-17961 Cosmosphere & Space Center, Hutchinson, Kansas
  18. 64-17962 Imperial War Museum at Duxford, United Kingdom
  19. 64-17963 Beale AFB, CA
  20. 64-17964 Strategic Air Command Museum, Located between Omaha and Lincoln, Nebraska
  21. 64-17967 8th Air Force Museum at Barksdale AFB, La.
  22. 64-17968 On display at Virginia Aviation Museum Richmond, Va. (Установил мировой рекорд на длительный полёт, 26 апреля 1971 года пролетев за 10 ½ часов, 15000 миль без посадки.http://lugaland.com/news/v_ssha_postrojat_giperzvukovoj_bespilotnik_chernyj_drozd/2013-11-08-226
  23. 64-17971 Evergreen Aviation Museum in McMinnville, Oregon.
  24. 64-17972 *National Air & Space Museum, Washington, DC. Установил четыре рекорда скорости 6 марта 1990 года.
  25. 64-17973 Blackbird Airpark, Palmdale, CA
  26. 64-17975 March Field Museum, March AFB, CA
  27. 64-17976 8th Air Force Museum, Barksdale AFB, LA
  28. 64-17979 * History & Traditions Museum, Lackland AFB, TX .
  29. 64-17980 * NASA Dryden Flight Research Center, Edwards AFB, CA.
  30. 64-17981 Hill AFB Museum, Hill AFB, UT (Только SR-71C. Гибрид тренировочного самолёта из нескольких частей YF-12A, 60-6934 (задняя часть фюзеляжа) и действующего макета SR-71A (носовая часть фюзеляжа)

См. также

Примечания

  1. ↑ Rich and Janos 1994, стр. 85
  2. ↑ Landis and Jenkins 2005, стр. 56-57
  3. Merlin, Peter W. Design and Development of the Blackbird: Challenges and Lessons Learned // American Institute of Aeronautics and Astronautics.
  4. Johnson, Clarence L., 1910-1990. Kelly : more than my share of it all. — Washington, D.C.: Smithsonian Institution Press, 1985. — xii, 209 pages с. — ISBN 0874744911.
  5. ↑ SR-71 Blackbird : stories, tales, and legends. — St. Paul, Minn.: MBI Pub. Co, 2002. — 256 pages с. — ISBN 0760311420.
  6. Richard H Graham. SR-71 Blackbird: stories, tales, and legends. — St. Paul, Minn.: MBI Pub. Co., 2002. — ISBN 0760311420, 9780760311424.
  7. Paul R. Kucher IV. SR-71 Online — SR-71 Flight Manual (англ.). sr-71.org. Проверено 6 марта 2018.
  8. Clarence L Johnson, Maggie Smith. Kelly: more than my share of it all. — Washington, D.C.: Smithsonian Institution Press, 1985. — ISBN 0874745640, 9780874745641, 0874744911, 9780874744910.
  9. ↑ Crickmore 2009, стр. 30-31
  10. ↑ SR-71 manual, Air Inlet System
  11. 1 2 Турбореактивный (прямоточный реактивный) двигатель с форсированной тягой Pratt & Whitney J58-P
  12. 1 2 [1] SR-71 Blackbird. Авиационная энциклопедия «Уголок неба»
  13. ↑ F-117 на сайте paralay.com Архивировано 1 февраля 2010 года. — «Первой крупной попыткой снижения ЭПР стала программа высотного сверхзвукового разведчика „Локхид“ SR-71, разработанного под руководством того же Джонсона»
  14. ↑ The Advent, Evolution, and New Horizons of United States Stealth Aircraft Архивировано 16 февраля 2003 года.
  15. Crickmore, Paul. Lockheed Blackbird : beyond the secret missions. — Oxford: Osprey, 2004, ©1993. — 400 pages с. — ISBN 1841766941.
  16. Hobson, Chris (Christopher Michael). Vietnam air losses : United States Air Force, Navy and Marine Corps fixed-wing aircraft losses in Southeast Asia 1961-1973. — Hinckley, England: Midland, 2001. — 288 pages с. — ISBN 1857801156.
  17. ↑ Black jets : the development and operation of America’s most secret warplanes. — Norwalk, Conn.: AIRtime, 2003. — 256 pages с. — ISBN 1880588676.
  18. Whittle, Richard. Bye Bye U-2: CIA Legend Allen Predicts End Of Manned Reconnaissance (англ.), Breaking Defense. Проверено 7 марта 2018.
  19. ↑ Батаев Станислав Григорьевич. В зоне «б» и далее…
  20. ↑ Маленькие военные истории  (Проверено 25 сентября 2012)
  21. ↑ МиГ-31-33 — лучший в своем классе
  22. ↑ General Aviation World Records. FAI. Архивировано 29 июля 2010 года.
  23. ↑ https://vpk-news.ru/articles/12777
  24. ↑ Профиль полёта SR-71 на сайте blackbirds.net
  25. ↑ Graham 1996
  26. ↑ «NASA/DFRC SR-71 Blackbird.» NASA. Retrieved: 16 August 2007.
  27. ↑ Jenkins, 2001
  28. 1 2 SR-71A Flight Manual. — ISSUE E, CHANGE 2. — 1986. — P. 5—8, 5-9, 5-10. — 1052 p.
  29. ↑ SR-71 Flight manual.
  30. ↑ Facts You Didn’t Know about SR-71 Blackbird

Ссылки

wikiredia.ru

Lockheed SR-71 Blackbird — Мастерок.жж.рф

Кто с присоединился к нам не так давно, посмотрите какие интересные и знаменитые самолеты мы уже осмотрели. Возможно найдете для себя что то новое. А сегодня мне на глаза попалась вот эта птичка…

В середине 60-х годов прошлого века жители американских мегаполисов неоднократно обращались в городскую администрацию с жалобами на странные явления, происходящие в небе. В совершенно безоблачную погоду в небе неожиданно раздавался гром и, стремительно затихая, бесследно исчезал.

Время шло. Загадочный гром продолжал периодически пугать простых американцев. Наконец, 10 июля 1967 года, после того, как единичные жалобы переросли в массовые недовольства, ВВС США сделали официальное заявление, в котором сообщалось, что странный гром появляется в результате полетов сверхзвукового стратегического разведчика Lockheed SR -71.

Продолжением этой истории стали несколько десятков судебных исков американских граждан, в которых они требовали от ВВС возместить ущерб, нанесенный в ходе полетов. Сумма, которую военным пришлось отдать по решению суда, составила 35 тысяч долларов, однако, в тридцатилетней истории самого быстрого и одного из самых дорогостоящих в эксплуатации военного самолета SR -71 — это маленькая капля в море побед и поражений.

Заказчиком А-12 выступало ЦРУ, поэтому ударные возможности для этой машины представлялись излишними. Однако Келли Джонсон хотел в полной мере реализовать потенциал своего детища: он считал, что ВВС также необходим скоростной высотный разведчик, обладающий способностью наносить удары по наземным целям.

Именно об RS-12 говорил в своей июльской речи 1964 г президент США Джонсон, — самолет в тексте фигурировал под обозначением RS-71, но президент перепутал буквы с его языка слетело «SR» и прочно припечаталось к разведчику. В общем-то перемена букв местами в этой аббревиатуре смысла не меняет абсолютно — reconnaissance strategic или strategic reconnaissance. Индекс «71» обозначал следующий за разведывательным вариантом RS-70 (так и оставшемся виртуальным) бомбардировщика «Валькирия».

Контракт на изготовление шести прототипов «универсального А-12» фирма Локхид заключила в конце декабря 1962 г. Самолеты эти предназначались ЦРУ, а не ВВС, — военные все еще не могли решить, нужен им такой самолет или нет. Правда, один из инженеров, принимавших участие в программе, считает, что ВВС просто хотели спихнуть на ЦРУ часть финансового бремени — недаром офицеры настояли на присвоении проекту шифра R-12, подчеркивая таким образом, что это «всего лишь» модификация А-12. И все же оппозиция «SR» в ВВС была гораздо более сильной, нежели в ЦРУ.

В начале 60-х годов в Штатах велись жаркие споры вокруг дальнейших путей развития стратегической технической разведки ВВС не соглашались с существовавшим положением, когда стратегические самолеты-разведчики находились в ведении ЦРУ; в свою очередь, в Управлении нашли себе «новую игрушку» — спутники-шпионы с фотоаппаратурой, обладающей высокой разрешающей способностью В какой-то момент стороны пришли к консенсусу — все самолеты-разведчики переходят в ведение ВВС, спутники же достаются ЦРУ Можно сказать, в момент достижения этого самого консенсуса приказала долго жить программа А-12- военных больше устраивал SR.

Главным отличием R-12 от А-12 являлось наличие второго члена экипажа, кабину которого оборудовали в секции, отведенной на А-12 под отсек с фотооборудованием Окончательная сборка и оснащение самолета оборудованием велись не на заводе в Бербэнке, а в Палмдейле. Два грузовика перевезли на трейлерах 29 октября 1964 г в Палмдейл огромные ящики с фюзеляжем и крыльями самолета. По-видимому, именно после прибытия самолета в Палмдейл и началось более тесное сотрудничество специалистов фирмы Локхид с военными , а обозначение SR-71 стало использоваться в качестве официального.

Первые гонки двигателя на собранном самолете выполнили 18 декабря 1964 г., через три дня состоялась первая скоростная рулежка с отрывом от земли на высоту 12 м. Ведущим летчиком-испытателем SR-71 был назначен «фирменный» пилот «Сканк Уоркс» Боб Гиллиленд.

На следующий день, 22 декабря, все было готово к проведению первого полета. Гиллиленд занял место в кабине SR, рядом готовились к взлету три F-104 сопровождения, в одном из которых сидел Джеймс Истхэм, также назначенный летчиком-испытателем SR-71. Первый полет прошел успешно, Гиллилэнд выписал в небе континентальной части США огромный круг, достигнув скорости N1=1,5 и высоты 15244 м.

С поступлением из Бербэнка новых самолетов расширялась программа испытаний, в которой были задействованы, кроме Гиллленда и Истхэма, и другие летчики фирмы Локхид — Билл Уивер и Арт Петерсон. На первых порах особенно досаждала инженерам течь магистралей гидравлической и топливной систем. Тем не менее, летом 1965 г. удалось завершить большую часть программы по категории I. В целом результаты испытаний удовлетворили заказчика, за исключением дальности полета, которая оказалась на 25 % меньше требуемой.

В январе 1966 г начались испытания учебно-тренировочной модификации SR-71B; внешне самолет был практически идентичен «Титановому гусю» — двухместному А-12. Зимой 1965-66 гг. программа SR-71 понесла первую потерю- 25 января разбился третий опытный разведчик Из-за отказа системы управления воздухозаборником самолет потерял управление в полете на скорости М=3,0 и высоте 24 390 м. Летчику Биллу Уиверу удалось спастись, причем Уивер потерял сознание и не помнил, каким образом он очутился под стропами парашюта, ведь катапультируемое кресло Уивера осталось в самолете. Видимо, из-за высокой перегрузки поток воздуха сорвал фонарь кабины и буквально вырвал летчика из кресла. Второй член экипажа, Джим Зауэр, при катапультировании погиб.

Неудачи подстерегали SR-71 не только в воздухе, но и на земле. Через год после январской катастрофы 1966 г., 10 января 1967 г., пришлось списать первый прототип SR-71. Почти всю программу исследования процесса торможения на земле выполнил Билл Уивер; незакрытыми оставались несколько пунктов программы, включая торможение с максимальной полетной массой. Завершал программу Арт Петерсон, Уивер в это время находился на похоронах своего друга Уолта Рэя, разбившегося на А-12. Скоростные пробежки проходили на авиабазе Эдварде на специально намоченной полосе. На скорости 370 км/ч не выпустился тормозной парашют. На мокрой поверхности обычные тормоза оказались неэффективными, зато, как только SR выскочил на сухой участок с зажатыми тормозами колесами, все шесть шин колес главных опор шасси лопнули одновременно. Диски колес, высекая снопы искр, зачертили по ВПП, от искр загорелись изготовленные из магниевого сплава втулки колес. Самолет остановился только тогда, когда проскочил всю полосу и носовая стойка шасси зарылась в грунт высохшего озера. Петерсон сильно обгорел и не мог принимать участие в полетах в течение нескольких недель.

Летом 1966 г. на взлете «разулся» пятый прототип: как и в январском случае, от искр загорелись втулки колес, а потом и сам самолет. Экипаж в составе летчиков — подполковника ВВС Билла Скляра и майора Ноэля Уарнера благополучно покинул горящую машину, выпрыгнув из кабины. После этого случая магниевые втулки колес заменили на алюминиевые и поставили новые пневматики фирмы Гудрич.

Очередное тяжелое происшествие произошло 13 апреля 1967 г.: SR-71 с бортовым номером «17» потерпел аварию недалеко от Лас-Вегаса, оба члена экипажа (офицеры 9-го крыла) успешно катапультировались. Причина вновь была связана с работой силовой установки.

25 ноября 1967 г. в Неваде разбился 16-й построенный самолет, также пилотируемый экипажем ВВС. Экипаж в ночном полете неправильно считал показания авиагоризонта и потерял ориентацию в пространстве. Летчики спаслись, однако очередной разведчик пришлось списать.

К концу 1967 г. фирма Локхид передала ВВС последний, 31-й, заказанный разведчик SR-71; линия по их производству была законсервирована. Возможно, этого делать и не стоило, так как череда катастроф и происшествий с разведчиками продолжалась. В основном, «гробились» самолеты, пилотируемые строевыми летчиками (к этому времени SR -71 уже состояли на вооружении 9-го стратегического разведывательного авиакрыла). Тренировочный SR-71B разбился 11 января 1968 г. Опытный пилот, командир 99-й эскадрильи, вывозил курсанта в его третий полет на разведчике. Уже по пути домой отказал электрогенератор; аккумуляторная батарея позволяла работать системам самолета в течение 30 минут, но этого оказалось мало -SR разбился в 12 километрах к северу от базы. Самолет ╧ 11 пострадал 29 июля 1968 г. от пожара правого двигателя, который произошел в полете на скорости М=2,88 и высоте 29 732 м. Опытный летчик вовремя заметил горящую лампочку аварийной сигнализации, немедленно выключил двигатель и сумел вернуться на аэродром. В oктябре 1968 г. на взлете лопнули покрышки колес, куски диска пробили топливный бак, начался пожар. Неуправляемый самолет выкатился за пределы полосы, экипаж катапультировался, но выжить удалось только оператору. 11 апреля 1969 г. еще один пожар — на пятом SR-71. Все три этих самолета пришлось списать, хотя они и остались ремонтопригодными, однако их восстанавливать не стали по причине чрезвычайно высокой стоимости ремонта. Наконец 17 июня 1970 г. SR-71 столкнулся над штатом Нью-Мексико с заправщиком КС-135, разведчик разбился, Боингу удалось доковылять до своей базы..

Официально летные испытания по категориям 1 и II завершились в мае 1972 г. За огромный вклад в программу А-12. YF-12 и SR-71 награды Общества летчиков-испытателей получили Лу Шальк, Билл Пэрк, Джим Истхэм и Боб Гиллиленд.

Подготовка к принятию на вооружение ВВС разведчиков SR-71 развернулась вовсю летом 1964 г.; местом их дислокации выбрали авиабазу Бил. Официальной датой формирования 4200-го стратегического разведывательного авиакрыла считается 14 декабря 1964 г., в командование крылом вступил полковник Дуглас Нельсон. Крыло входило в состав Стратегического авиационного командования ВВС США. Помимо SR-71, на вооружение крыла должны были поступить шестнадцать учебно-тренировочных Т-38, предназначенных для поддержания навыков техники пилотирования у пилотов разведчиков, крыло получилоТ-38 в июле 1965 г Первый SR-71 перегнал в Бил с авиабазы Эдварде 7 января 1966 г лично полковник Нельсон, это был тренировочный SR-71B, а первый «боевой» (девятый построенный самолет) разведчик прибыл в Бил через три месяца — 4 апреля Специально для обслуживания новых разведчиков в вариант KC-135Q переоборудовали 30 заправщиков, на них были установлены системы, которые могли работать с топливом JP-7, которое применялось на SR-71 Стратегические разведчики могли дозаправляться в воздухе только от KC-135Q.

Подготовка к взлету начиналась задолго до запуска двигателей. За 1,5 часа до старта летчик и оператор разведоборудования облачаются в скафандры; в скафандры от портативных систем подается чистый кислород для дыхания и охлажденный воздух для предотвращения перегрева тела. Летчиков подвозят к самолету за 45 минут до намеченного времени старта. Двигатели запускаются и опробываются в ангаре за 30 минут до взлета. После выруливания на полосу происходит начальная выставка инерциальной навигационной системы по наиболее яркой видимой звезде небосвода (в памяти И НС хранятся координаты 52 звезд, астроориентатор «видит» звезду в любое время суток).

Отрыв от полосы происходит на скорости 400 км/ч и угле тангажа 10 град., средняя длина разбега составляет 1300 м. Высоту 7500 м самолет набирает на приборной скорости 680 км/ч за 2,5 минуты. На этой высоте разведчик выходит на установившееся значение скорости М=0,9. Обычно сразу после выхода на эшелон производится дозаправка топливом от танкера KC-135Q. После выполнения дозаправки летчик включает автопилот и переводит секторы газа на максимальный форсажный режим. Набор высоты начинается на приборной скорости 860 км/ч и выполняется по жесткому графику (как правило, самолет «пилотирует» автопилот), преодоление звукового барьера не вызывает никаких особенностей в поведении самолета. На высоте 24 000 м и скорости М=3 автопилот выключается. Летчики считают технику пилотирования SR-71 достаточно простой, отмечая, однако, что при возникновении нештатной ситуации времени на принятие правильного решения практически не остается. Снижение, как и набор высоты, выполняется при включенном автопилоте по тщательно рассчитанной траектории и начинается на приборной скорости 750 км/ч. Заход на посадку выполняется на приборной скорости 450 км/ч, снижение по глиссаде — на 430 км/ч, в момент касания полосы скорость должна составлять 270 км/ч по прибору. Длина пробега с выпущенным тормозным парашютом составляет 1100 м.

Весьма специфический профиль полета разведчика требовал от летчиков особых навыков и даже склада мышления. Командовавший разведывательным крылом в середине 70-х годов полковник Сторри в интервью журналу «Авиэйшн Уик» заявил: «Мне нужны системные менеджеры, а не люди, умеющие шуровать ручкой и педалями».

4200-е стратегическое разведывательное авиакрыло (SRW — Strategic Reconnaissance Wing) 25 июня 1966 г. было преобразовано в 9-й SRW, став преемником расформированного 9-го стратегического авиакосмического крыла , вооруженного бомбардировщиками В-47. 9-е SRW включало две стратегических разведывательных эскадрильи — 1-ю и 99-ю. 1-я эскадрилья является одним из старейших авиационных подразделений мира, она была сформирована в начале 1913 г. для ведения воздушной разведки в районе американо-мексиканской границы в интересах пехотной дивизии генерала Першинга. Первые боевые вылеты на разведку летчики эскадрильи выполнили в 1916 г.

Летчики 9-го крыла занимались не только боевой подготовкой, но и выполняли полеты по этапу 111 программы летных испытаний. В середине 70-х годов летчики крыла приняли участие в отработке системы вооружения истребителей F-15, имитируя советские МиГ-25. Результаты испытаний оказались обескураживающими — F-15 не смог эффективно бороться с высотными скоростными целями.

В 1971 г. часть разведчиков поставили на консервацию, все остальные были переданы в 1-ю эскадрилью, в то время как в 99-ю свели все имевшиеся в ВВС U-2. В 1975 г. количество состоящих на вооружении самолетов вновь увеличили, возможно еще несколько машин сняли с хранения в 1983 г. Достоверная информация о количестве боеготовых SR-71 по годам отсутствует, в большинстве источников указывается, что после 1975 г. на вооружении 9-го крыла находилось от девяти до одиннадцати самолетов.

Еще одну реорганизацию ВВС провели в августе 1981 г., когда все тренировочные SR-71В и U-2/TR-1 свели в одну 4029-ю стратегическую разведывательную тренировочную эскадрилью.

Количество «боеспособных» разведчиков уменьшалось на протяжении почти двух десятков лет, причем далеко не только в результате «естественной» убыли в результате катастроф, Причина была более банальная — огромная стоимость эксплуатации и нехватка запасных частей. Расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей; к примеру, затраты на один разведывательный полет, с учетом предполетного технического обслуживания, привлечения к выполнению задания самолетов-заправщиков составляли 8 млн. долл. Изготавливать периодически выходившие из строя узлы и агрегаты разведчиков не представлялось возможным, поскольку всю технологическую оснастку давно продали на металлолом; в результате пришлось пойти на «каннибализацию», по крайней мере, одного разведчика и снятие всего ценного с «недобитых» в авариях машин. Еще одним «пунктом обвинения» стала уязвимость высотного трехмахового самолета от советских ЗРК «Круг-М». В общем, к концу 80-х годов вопрос о снятии с вооружения ВВС США самолетов SR-71A назрел. Первым шагом стало уменьшение в 1988 г. флота находящихся в строю SR-71A до четырех машин: двух в Англии и двух — на Окинаве.

В то же время, с ликвидацией «Черных птиц» Стратегическое авиационное командование лишалось глаз. Считалось, что на смену SR придут спутники, однако космическая разведка проходит по другому ведомству, в то время как командование САК желало иметь собственные «глаза».

В 1967 г. ВВС и NASA объединили усилия в области исследования аэродинамики высоких сверхзвуковых скоростей. Непосредственным объектом приложения этой программы стала разработка разведчика SR-71. Однако ученые NASA считали необходимым пойти дальше: используя уникальные самолеты, сделанные командой Джонсона, в качестве летающих лабораторий можно было набрать экспериментальный материал для дальнейшего рывка в неизведанное — создание высотного сверхзвукового самолета следующего поколения. Ни ВВС, ни фирма Локхид не смогли выделить в распоряжение «американского ЦАГИ» запрошенный SR-71, в качестве альтернативы военные предложили привести в летное состояние два законсервированных на базе Эдварде перехватчика YF-12. Высокие договаривающиеся стороны (ВВС и NASA) подписали меморандум о взаимопонимании 5 июня 1969 г. В исследованиях по программам AST (Advanced Supersonic Technology — перспективная сверхзвуковая технология) и SCAR (Supersonic Cruise Aircraft Research — исследования самолета со сверхзвуковой крейсерской скоростью полета) должны были принять участие как NASA, так и ВВС.

Стоимость исследовательской программы представлялась огромной,YF-12 — самолет не дешевый. На фоне общего сокращения ассигнований на авиацию, в верхушке NASA разгорелся спор о содержании предстоящей исследовательской программы. Основными направлениями все участники дискуссии считали исследование аэро- и термодинамики длительного сверхзвукового полета, материаловедческие исследования, анализ работы воздухозаборников, оценку корреляции расчетных и действительных аэродинамических параметров YF-12, анализ причины фугоидных колебаний с изменением высоты в пределах +/-900 м: возникающих при прямолинейном полете на больших скоростях и высотах. Итак, круг проблем был определен, расхождение во мнениях вызывала расстановка приоритетов.

На подготовку к полетам двух YF-12 (второй и третий прототипы) ушло три месяца. В отсеках вооружения монтировалась испытательная аппаратура, которая на втором прототипе заняла и отсек электронного оборудования СУО. Кроме того, на втором YF-12 в левом боковом наплыве фюзеляжа был установлен ИК датчик для замера температуры воздуха на входе воздухозаборника и носке крыла. Отправной точкой исследовательской программы стало 11 декабря 1969 г., в этот день YF-12 впервые за три года поднялся в воздух с базы Эдварде. Самолетом управлял полковник Джозеф Роджерс, место второго члена экипажа занял майор Хейдельбэг.

За первый этап программы отвечали ВВС и, он носил ярко выраженный военный характер, что продемонстрировал уже первый полет, в котором Роджерс и Хейдельбэг на скорости М=3,0 выполнили учебный перехват разведчика RB-57, летевшего на высоте 23 км. Предстояло отработать тактику использования и управления скоростными высотными истребителями-перехватчиками при отражении налета бомбардировщиков. Увы, программу выполнить не удалось. 24 июня 1971 г., в 63-м полете, перехватчик разбился на окраине базы Эдварде. Причина — разрушение в полете топливной магистрали и последующий пожар. Экипаж в составе подполковника Рональда Лэйтона и майора Уильяма Кэртиса успешно катапультировался.

Гражданская программа оказалась более продолжительной и успешной. Летчики NASA Дональд Маллик и Фитц Фултон приступили к полетам на втором прототипе YF-12 в начале марта 1969 г., а 26 марта летчик ВВС подполковник Билл Кэмпбэлл выполнил первый полет с бортинженером на борту. Первым техническим специалистом, летавшим на «трех Махах», стал инженер NASA Виктор Хортон. Вторым бортинженером NASA, принимавшим участие в полетах, был Рэй Янг.

Самолет, как правило, выполнял один полет в неделю продолжительностью 2,5-3 часа. После взлета машина сразу же переводилась в набор высоты, а при достижении высоты 9750 м -в пологое снижение до высоты 8350 м с целью уменьшения времени разгона до сверхзвуковой скорости.

Одним из направлений исследований стала фиксация поведения конструкции самолета: выяснилось, что даже на сравнительно небольших перегрузках планер самолета начинает «плыть», при этом отклонения крайних носовой и хвостовой точек фюзеляжа от продольной оси достигают 15 см. В ходе первого этапа программы NASA самолет выполнил 22 полета. 16 июня 1970 г. машину поставили на переоборудование. Замена аппаратуры заняла девять месяцев, проверочный полет Дон Маллик и Виктор Хортон выполнили 22 марта 1971 г. В четырех последующих полетах исследовалась путевая устойчивость самолета с демонтированным подфюзеляжным килем на скоростях до М=2,8. Затем киль водрузили на свое место.

В 1993-94 гг. YF-12C (это обозначение к этому времени прочно забылось, использовался индекс SR-71A) применялся для испытаний ультрафиолетового спектрометра, который был разработан по программе «Звездных войн». Спектрометр предполагалось использовать для изучения вулканической активности. На переданных NASA разведчиках велись эксперименты по изучению обтекания аэродинамических моделей в полете на больших скоростях и высотах, модели крепились на «спине» SR-71, а также проводились исследования в рамках проекта Х-30 NASP (National Aero-Space Plane -национальный аэрокосмический самолет). Работы в NASA для скоростных и чересчур затратных «летающих лабораторий» оказалось меньше, чем предполагалось, и один из двух переданных ВВС SR-71 был поставлен на консервацию. В 1994 г. эту машину (серийный номер 64-17971, бортовой — NASA 832) после ремонта и модернизации в Палмдэйле вновь ввели в строй ВВС США.

Первые рекорды на «Черных птицах» были установлены летчиками ВВС США в печальную для американцев годовщину — 1 мая 1965 г., в этот день пять лет назад над Уралом ракета советского ЗРК С-75 поразила разведчик U-2. День был выбран не случайно: американцы демонстрировали всему миру новый самолет, летные характеристики которого позволяли ему избежать печальной участи предшественника. Для установления рекордов выделили перехватчики, так как существование разведчика А-12 еще не было раскрыто официально.

На третьем прототипе YF-12 экипаж в составе полковника Роберта Стефенса и подполковника Дэниэля Андрэ установил абсолютные рекорды скорости полета на базе 15/25 км (3 331,507 км/ч) и высоты горизонтального полета (24 462,596 м). В этот же день майоры Уолтер Дэниэль и Ноэль Уорнер пролетели 500 км по замкнутому маршруту со средней скоростью 2 644,596 км/ч. Майор Дэниэль в тот день установил и еще несколько абсолютных мировых рекордов, правда, уже на пару с капитаном Джеймсом Куни; это были рекорды скорости на замкнутом 1000-километровом маршруте с грузом массой 2000 кг, 1000 кг и без нагрузки. Майор побил все три рекорда в одном полете, промчавшись 1000 км со скоростью 2 718,006 км/ч. Рекорды высоты и скорости на 500- и 1000-км маршрутах продержались недолго: их побил Александр Васильевич Федотов на МиГ-25.

Очередная серия рекордных полетов также связана с юбилеем: на сей раз более приятным: в июле 1976 г. 9-е стратегическое разведывательное авиационное крыло праздновало полувековой юбилей. Какой же юбилей без рекорда? 27-28 июля летчики крыла установили несколько мировых рекордов. Майоры Адольфус Бледен и Джон Фуллер отобрали у Федотова рекорд скорости на замкнутом маршруте 1000 км; они «прошли» маршрут со скоростью 3 367,221 км/ч. Капитан Роберт Хилт и майор Ларри Эллиот забрались на 25 929,031 м, установив тем самым новый абсолютный рекорд высоты горизонтального полета. Абсолютный же рекорд скорости поставили капитан Элдон Джорц и майор Джордж Морган — 3 529,56 км/ч! Все рекорды были установлены на SR-71A, принадлежащих 9-му SRW. В прессе широко освещался рекордный беспосадочный перелет Джеймса Салливана и Ноэля Уиддифилда по маршруту Нью-Йорк-Лондон для участия в авиационно-космическом салоне в Фарнборо.

Перелетам из Америки в Европу и обратно предшествовал полет на установление рекорда дальности и продолжительности полета. 26 апреля 1972 г. SR-71A, пилотируемый подполковниками Томасом Истесом и Девейном Виком, пролетел 24 140 км и продержался в воздухе 10,5 часов. Правда, самолет несколько раз заправлялся в воздухе от танкера. Маршрут перелета проходил над территорией США. За этот полет экипаж получил кубок Маккэя, присуждаемый ежегодно ВВС и Национальной аэрокосмической ассоциацией летчикам, совершившим самый знаменитый полет года.

Потенциальные возможности «Черной Птицы» в области установления рекордов позволили поставить яркую точку в конце биографии самолета (это тогда так считали, что карьера SR-71 завершилась). При перелете с авиабазы Бил на аэродром Смитсоновского музея 6 марта 1990 г. экипаж SR’a в составе подполковников Эдварда Ял-динга и Джозефа Вида установил пять рекордов, четыре из которых зафиксировали официально, в том числе — три мировых рекорда скорости полета: самолет преодолел расстояние 3702 км между Лос-Анжелосом и Вашингтоном за 1ч 4 мин 5 с со скоростью 3466 км/ ч., 501 км между Сент-Луисом и Цинцинатти за 8 мин. 20 с со скоростью 3609 км/ч и 1517 км между Канзас-Сити и Вашингтоном за 25 мин 55 с со скоростью 3511 км/ч. В этом, как предполагалось последнем, полете разведчик также установил национальный рекорд полета в пределах континента: самолет пролетел 3871 км за 1 ч 8 мин 17 с со скоростью 3400 км/ч. На участке маршрута между Сент-Луисом и Цинциннати SR-71 разогнался до скорости 3609 км/ч — был побит абсолютный мировой рекорд скорости! Однако зарегистрировать рекорд американцы не смогли, так как официально требовалось пройти мерную базу в ту и другую сторону. Последние рекорды установлены на машине, которую Салливан «гонял» по маршруту Нью-Йорк-Лондон.

В конце 80-х годов началась первая волна решения вопроса о снятии с вооружения ВВС США «Черных дроздов». Причин оказалось предостаточно: большое количество катастроф, высокая стоимость эксплуатации, нехватка и дорогостоимость запчастей и, наконец, уязвимость перед вышеупомянутым советским вооружением. Осенью 1989 года было принято окончательное решение о снятии SR -71 с вооружения. Противники такого решения утверждали, что никакой альтернативы SR -71 нет, а спутники-шпионы, за которые ратовали в Конгрессе и в самих ВВС не оправдывали себя ни по цене, которая в несколько раз превосходила стоимость «Черных дроздов», ни в эффективности, так как SR -71 могли вести более масштабную разведку.

Практически все самолеты передали в музеи, по несколько экземпляров осталось в бездействии на базах, несколько самолетов передали в пользование NASA и Пентагона.

Незаменимые на тот момент разведчики ВВС SR -71 не могли уйти просто так и в середине 90-х годов военные все же решили частично вернуться к использованию «Черных дроздов». В 1994 году КНДР начала проводить испытания ядерного оружия. В Сенате забили тревогу и обратились к компании Lockheed с просьбой возобновить полеты SR -71, поскольку вести разведку было не на чем. Руководство компании согласилось, но потребовало выделить 100 млн. долларов. После того, как соглашение было достигнуто, несколько «Черных дроздов» вновь встали в ряды ВВС США. Спустя год Сенат повторно выделили такую же сумму на поддержание в летном состоянии самолетов SR -71. Полеты продолжались вплоть до 1998 года. Однако в 1998 году «Черных дроздов» окончательно сняли с вооружения. По сообщениям информационных агентств можно судить о том, что на смену SR -71 пришли беспилотные самолеты разведчики и спутники-шпионы, однако, информация о них хранится в тайне.

источники
http://topwar.ru
http://www.airwar.ru

masterok.livejournal.com

SR-71 «Черный дрозд»

Автор:

Категории:

Военная авиация

В середине 60-х годов прошлого века жители американских мегаполисов неоднократно обращались в городскую администрацию с жалобами на странные явления, происходящие в небе. В совершенно безоблачную погоду в небе неожиданно раздавался гром и, стремительно затихая, бесследно исчезал.

Время шло. Загадочный гром продолжал периодически пугать простых американцев. Наконец, 10 июля 1967 года, после того, как единичные жалобы переросли в массовые недовольства, ВВС США сделали официальное заявление, в котором сообщалось, что странный гром появляется в результате полетов сверхзвукового стратегического разведчика Lockheed SR -71.

История создания, или хотели, как лучше, а получилось, как всегда

Первый полет «Черного дрозда» или «Черной птицы», как американские военные прозвали SR -71 за его внешний вид, состоялся 22 декабря 1964 года. Новые сверхзвуковые разведчики предназначались для пользования ВВС США, которые на тот момент не имели достойного соперника сверхзвуковому разведчику нового поколения A -12, стоявшему на вооружении в ЦРУ.

На тот момент A -12 являлся самым скоростным самолетом в мире — примерно 3300 км/ч и обладал одним из самых высоких потолков максимальной высоты — 28,5 км. Изначально ЦРУ планировало использовать А-12 для разведки над территорией Советского Союза и Кубы, однако, планы пришлось поменять в связи с событием, произошедшим 1 мая 1960 года, когда предшественник «Титанового гуся» (как называли А-12) U -2 был сбит советским зенитно-ракетным комплексом. ЦРУ решило не рисковать дорогостоящими самолетами и для разведки в СССР и на Кубе использовало спутники, а А-12 направило в Японию и Северный Вьетнам.

Главному конструктору A -12 Кларенсу «Келли» Джонсону такое распределение разведывательных сил казалось несправедливостью и, начиная с 1958 года, он начал вести тесные переговоры с высшим командованием ВВС о создании более совершенного военного самолета, который мог бы сочетать в себе функции разведчика и бомбардировщика.

Спустя четыре года ВВС США, наконец, оценило возможные преимущества, которые они могли получить при наличии на вооружении A -12 или его возможного прототипа и дали свое согласие. К тому времени Джонсон и его бригада уже более года работали над двумя новыми моделями R -12 и RS -12. Через несколько месяцев макеты были готовы и Джонсон представил их на «растерзание» командованию ВВС. Генерал Ли Мей, прибывший на презентацию, остался крайне недоволен. Он заявил, что RS -12 — не более, чем повторение проектируемого на тот момент бомбардировщика компании North American Aviation — XB -70 Valkyrie , модификации RS -70.

Возможно, поводом для такого заявления стали: во-первых, боевое предназначение обоих самолетов — разведчики-бомбардировщики, во-вторых, способность дозаправки в воздухе и той и у другой модели, в-третьих, максимальная скорость, у обоих в три раза превосходящая скорость звука. Во всем остальном ни по размерам, ни по форме, ни по техническим характеристикам самолеты абсолютно не похожи.

1) Длина RS -12 — 32,74 м / Длина Valkyrie — 56,6 м.
2) Размах крыла RS -12 — 16,94 м / Размах крыла Valkyrie — 32 м
3) Максимальная скорость RS -12 (на тот момент предполагалась) — более 3300 км/ч / Максимальная скорость Valkyrie — 3200 км/ч.

Переубедить генерала Мея Джонсон так и не смог. Более того, спор стал настолько серьезным, что вмешаться пришлось министру обороны США Роберту Макнамару. Не вставая ни на чью сторону, он просто приказал прекратить разработку и того и другого самолета. Если бы на место Джонсона был кто-нибудь другой, то возможно проекты так и остались бы только проектами. Однако о нем совершенно справедливо как-то сказал Холл Хиббард, руководитель Джонсона и глава проекта по созданию первого самолета «Стелс» F -117: «Этот чертов швед буквально видит воздух» . Возможно, сейчас Джонсон видел воздух лучше прежнего и поэтому решил использовать свой последний шанс.

Он просто изменил расшифровку аббревиатуры RS c «Reconnaissance Strike» (разведывательный/ударный) на «Reconnaissance Strategic» (стратегический разведчик). Таким образом, изменив боевое назначение своего самолета, его уже никто не мог упрекнуть в дублировании Valkyrie и он продолжил разработку RS -12.

В SR -71 модель RS -12 превратилась совершенно случайно. В своей речи в июле 1964 года президент США (однофамилец Джонсона) Линдон Джонсон, говоря о самолете RS -12, перепутал буквы местами и произнес SR -12 . Кстати говоря, это была не единственная оплошность президента в речах, касавшихся самолетов. В феврале того же года Джонсон прочитал вместо аббревиатуры AMI (Advanced Manned Interceptor — перспективный пилотируемый перехватчик) название A -11, которое также стало в дальнейшем официальным названием.

Индекс «71» Кларенс Джонсон взял как указание на то, что его модель разведчика является следующим шагом после проекта Valkyrie . Так появился Lockheed SR -71 (« Blackbird »).

На самом деле, SR -71 являлся прототипом двух других самолетов конструкции Джонсона — А-12 и YF -12, который одновременно объединял в себе функции перехватчика и разведчика. Именно YF -12 и стал той моделью, от которой в конечном итоге стал отталкиваться Джонсон. По сравнению с YF -12 он увеличил размеры SR -71: его длина составляла 32,7 метров вместо 32 м, а высота 5,64 м вместо 5,56. За всю историю мировой военной и гражданской авиации SR -71 является одним из самых длинных самолетов. Редко можно встретить модель, длина которого достигала хотя бы 30 метров. Но, несмотря на это, благодаря рекордной скорости и одному из самых больших потолков высоты — 25,9 км, SR -71 пополнил ряды малозаметных самолетов первого поколения — «Стелс».

Увеличил Джонсон и максимальную взлетную массу, вместо 57,6 тонн, как у YF -12, SR -71 стал весить на взлете 78 тонн. Как раз к этому параметру и относилась фраза «хотели как лучше, а получилось как всегда». Поднять такую массу в воздух было непросто, поэтому Джонсон решил использовать систему дозаправки в воздухе при помощи специально переоборудованного самолета-заправщика KC -135 Q . Разведчик поднимался в воздух с минимальным количеством топлива, что значительно облегчало его. Дозаправка осуществлялась на высоте 7,5 км. Только после этого SR -71 мог отправляться на задание. Без дозаправки он мог продержаться в воздухе, так же как и предыдущие модели 1,5 часа, правда, преодолевал за это время 5230 км — на 1200 км больше чем A -12 и YF -12. Один полет с дозаправкой обходился американским ВВС в 8 миллионов долларов, что в скором времени заставило военное командование по примеру ЦРУ с A -12 «завопить» о дорогостоимости полетов SR -71.

Дело в том, что 28 декабря 1968 года программу по производству и разработке разведчика A -12 закрыли. В компании Lockheed Corporation основной причиной назвали высокую стоимость эксплуатации «Титанового гуся» (данных о стоимости одного вылета A -12 нет). Более того, не было смысла продолжать его производство, в то время как на вооружение уже два года стоял более совершенный SR -71. ЦРУ на тот момент уже отдало все свои A -12 ВВС и взамен получило спутники-шпионы с самой современной фотоаппаратурой. Забегая вперед скажем, что одной из причин, по которой оставшиеся «в живых» SR -71 начали снимать с эксплуатации в период с 1989 по 1998 года, являлась высокая стоимость эксплуатации. За 34 года существования модели SR -71 на полеты 31 самолета ВВС США потратили более 1 млрд. долларов. Сэкономить не получилось.

Наконец, самым главным отличием и непревзойденным до настоящего времени преимуществом является сверхзвуковая скорость SR -71 — 3529,56 км/ч. Этот показатель в три раза превышает скорость звука в воздухе. A-12 и YF-12 проигрывали «Черному дрозду» более 200 км/ч. В этом плане самолеты Джонсона совершили революцию. Ведь первый в мире сверхзвуковой самолет появился в 1954 году, всего за восемь лет до A-12 или SR-71. Максимальная скорость, которую он мог развивать, едва превышала скорость звука — 1390 км/ч. В 1990 году благодаря своей скорости «Черные дрозды» избежали обычной «консервации» в музеях и ангарах военных баз, так как немалый интерес к ним проявляло NASA, куда были переданы несколько экземпляров.

На SR-71 ученые и конструкторы из NASA проводили аэродинамические исследования по программам AST ( Advanced Supersonic Technology — перспективные гиперзвуковые технологии) и SCAR ( Supersonic Cruise Aircraft Research — разработка самолета с гиперзвуковой скоростью полета).

Минимальный уровень гиперзвуковой скорости составляет около 6000 км/ч.

В небе все было непросто



Высокая скорость не только решала поставленные Джонсоном задачи, но и создавала немало трудностей в эксплуатации «Черного дрозда». На скорости 3 Маха (Число Маха = 1 скорость звука, т.е. 1390 км/ч) трение о воздух было настолько большим, что титановая обшивка самолета нагревалась до 300 ºС. Однако Джонсон решил и эту проблему. Минимальное охлаждение обеспечивала черная краска корпуса, изготовленная на ферритовой основе (феррит — железо или сплав железа). Она выполняла двойную функцию: во-первых, рассеивала тепло поступающее на поверхность самолета, во-вторых, уменьшала радиолокационную заметность самолета. В целях уменьшения заметности ферритовую краску очень часто использовали в военной авиации.

Двигатель «Черного дрозда» — Pratt & Whitney J58-P4. Длина — 5,7 м. Масса — 3,2 тонны

Главным «кондиционером» в конструкции SR-71 стало специальное топливо JP-7, которое было разработано для сверхзвуковой авиации США. Благодаря его постоянной циркуляции от топливных баков, через обшивку самолета, к двигателям корпус «Черного дрозда» постоянно охлаждался, а топливо успевало за это время нагреться до 320 ºС. Правда, технические преимущества JP-7 мало оправдывались его расходом. На крейсерской скорости два двигателя разведчика Pratt&Whitney J58 расходовали около 600 кг/мин.

На первых порах система циркуляции была главной головной болью инженеров. Топливо JP-7 могло легко утекать даже через самые незначительные неплотности. А таких в гидравлической и топливной системе оказалось более, чем достаточно. К лету 1965 года проблему с утечкой топлива, наконец, удалось решить, но на этом цепочка неудач «Черного дрозда» только начиналась.

25 января 1966 года разбился первый SR -71. Разведчик летел на высоте 24 390 м со скоростью 3 Маха, в этот момент самолет потерял управление из-за отказа системы управления воздухозаборником. Пилот Билл Уивер успешно катапультировался, несмотря на то, что катапультируемое кресло осталось в самолете. На SR -71 Джонсон установил новые катапультируемые кресла, которые позволяли пилотам безопасно покидать кабину на высоте 30 м и скорости 3 Маха. Возможно, это была счастливая случайность, его просто вырвало из кабины потоком воздуха. Напарник Уивера Джим Зауэр тоже успел катапультироваться, но выжить ему не удалось.

Воздухозаборник — элемент конструкции самолета, служащий для забора окружающего воздуха и дальнейшей его подачи к различным внутренним системам. Воздух из воздухозаборника может служить теплоносителем, окислителем для топлива, создания запаса сжатого воздуха и т.д.



Воздухозаборник «Черного дрозда»

Билл Уивер провел большую часть испытаний «Черного дрозда». Для него это была не единственная катастрофа, так же, как и для его напарников. 10 января 1967 года SR -71 проходил скоростные пробежки по взлетно-посадочной полосе. Для большей сложности полосу заранее намочили, чтобы усилить эффект скольжения. Приземлившись на полосу со скоростью 370 км/ч пилот Арт Петерсон не смог выпустить тормозной парашют. При этом стоит отметить, что скорость отрыва от полосы у SR -71 составляет 400 км/ч. Разумеется, обычные тормоза не могли остановить разведчик на мокрой поверхности и SR -71 на прежней скорости продолжал двигаться по взлетно-посадочной полосе. Как только он вышел на сухой участок трассы все шины шасси лопнули от высокой температуры. Голые диски шасси начали высекать искры, в результате чего загорелись втулки колес, изготовленные из магниевого сплава. Если учесть, что магниевые сплавы воспламеняются при температуре от 400 до 650ºС, то примерно такая температура была в области шасси во время торможения. Самолет остановился только тогда, когда проскочил всю полосу и носом врезался в грунт высохшего озера. Петерсон выжил, однако, получил многочисленные ожоги.

Выход из строя тормозного парашюта оказался единичным случаем, а вот магниевые втулки неоднократно приводили к возгоранию «Черного дрозда». В конченом итоге, инженеры заменили магниевый сплав на алюминий.



Последняя в программе испытаний авария произошла опять же по причине отказа воздухозаборника. 18 декабря 1969 года экипаж SR -71 отрабатывал бортовую систему радиоэлектронной борьбы. Как только разведчик вышел на максимальную скорость, пилоты услышали сильный хлопок. Самолет начал терять управляемость и дал резкий крен. Через 11 секунд после хлопка командир экипажа отдал приказ катапультироваться. Самолет разбился, и точную причину аварии выяснить не удалось. Однако специалисты предполагали, что катастрофа произошла из-за отказа воздухозаборника. Резкий крен, который дал самолет после хлопка, можно было объяснить только неравномерным распределением тяги двигателей. А такое происходит в том случае, если отказывает воздухозаборник. Проблема с незапуском воздухозаборника была присуща всем самолетам серии A -12, YF -12 и SR -71. В конце концов, Джонсон принял решение заменить ручное управление воздухозаборниками на автоматическое.



В 1968-1969 гг. произошло еще три катастрофы с SR -71. Причиной становились: отказ электрогенератора (аккумуляторной батареи, которая могла обеспечить самолету 30 минут полета, оказалось недостаточно), возгорание двигателя и возгорание топливного бака (после того, как обломки дисков колес пробили его). Самолеты вышли из строя и на поверхности проекта появился еще один серьезный недостаток: во-первых, катастрофически не хватало запчастей, во-вторых, ремонт одного самолета сильно бы ударил по «карману» ВВС США. Известно, что расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей — это примерно 28 млн. долларов.

Те, «Черные дрозды», которые благополучно проходили летные испытания, подвергались тщательнейшему техническому осмотру. После посадки каждая летная единица проходила около 650 проверок. В частности, несколько часов уходило у двух техников на послеполетную проверку воздухозаборников, двигателей и перепускных устройств.

В ходе испытаний, которые проходили вплоть до 1970 года, когда SR -71 уже четыре года находился на вооружении, компания Lockheed понесла большие потери как технические, так и человеческие. Однако военная служба для «Черных дроздов» только начиналась.

«Черные дрозды» на задании

Примерно 1300 метров необходимо SR -71 на взлетно-посадочной полосе для разбега со скоростью 400 км/ч. Через 2,5 минуты после того, как разведчик оторвется от земли, на скорости 680 км/ч он набирает высоту 7,5 км. Пока что SR -71 остается на такой высоте, лишь увеличивая скорость до 0,9 Маха. В этот момент воздушный танкер KC -135 Q производит дозаправку «Черного дрозда». Как только баки наполнятся, летчик переводит управление разведчика на автопилот, так как самолет должен начать набирать высоту на скорости 860 км/ч, не меньше, не больше. На высоте 24 км и скорости 3 Маха пилоты снова переходят на ручное управление. Так начинается каждый вылет на задание.

Основными точками ведения разведки для SR -71 стали: Вьетнам, Северная Корея, Ближний Восток, Куба и все же, несмотря на предостережения командования ВВС, Советский Союз в районе Кольского полуострова.

Когда «Черных дроздов» начали отправлять в Северный Вьетнам в 1968 году, на его территории в разгаре была вьетнамская война между севером и югом страны (1955 — 1975). С 1965 по 1973 год проходил период полномасштабного военного вмешательства США. Для SR -71 это было самое крупное военное задание.

На «Черных дроздах» было установлено свое собственное разведывательное оборудование. На них была установлена автоматическая автономная астроинерционная навигационная система, которая ориентируясь по звездам, позволяла безошибочно вычислять местонахождение самолета даже днем. Подобная система навигации была использована в дальнейшем в проектируемом, на тот момент, советском бомбардировщике-ракетоносце Т-4. Точное соответствие полета заданному маршруту на SR -71 можно было сверять при помощи вычислителя воздушных данных и бортового компьютера.

В самом процессе разведки SR -71 мог использовать несколько аэрофотоаппаратов, радиолокационную систему (РЛС) бокового обзора и аппаратуру, способную работать в инфракрасном диапазоне (тепловизионные приборы). В носовом приборном отсеке была расположена также панорамная аэрофотокамера. Такое разведывательное оборудование позволяло «Черному дрозду» за 1 час полета на высоте 24 км обследовать территорию в 155 тыс. км 2. Это чуть меньше, чем половина территории современного Вьетнама. Что касается исключительно фотоаппаратуры, то за один вылет разведчик снимал несколько сотен наземных объектов. Так, например, в ноябре 1970 года во Вьетнаме перед провальной операцией американских военных «Падающий дождь» по освобождению пленных из лагеря Сон Тай, «Черному дрозду» удалось сфотографировать место, где предположительно содержали пленников.

Северо-вьетнамская артиллерия неоднократно пыталась сбить SR -71, по некоторым подсчетам, в разведчика было выпущено несколько сотен артиллерийских ракет, однако, ни один пуск не увенчался успехом. Специалисты считали, что уйти от обстрела «Черному дрозду» позволяла система радиоэлектронной борьбы, которая подавляла радиосигнал на вьетнамском пусковом комплексе. Такому же безрезультатному обстрелу подвергся SR -71 однажды и над территорией КНДР.

Однако ВВС все же потеряли несколько SR -71 во время разведывательных вылетов, правда, во всех случаях причиной аварии стали погодные условия. Один из таких случаев произошел 10 мая 1970 года, «Черный дрозд» разбился над Таиландом, в котором во время вьетнамской войны располагались американские военные базы. SR -71 только прошел дозаправку и натолкнулся на грозовой фронт. Пилот начал поднимать самолет над облаками, в результате чего превысил допустимый предел ограничений по углу тангажа (т.е. угол поднятия носа самолета вверх), тяга двигателей упала, и самолет потерял управление. Катапультируемые кресла снова сделали свое дело, экипаж благополучно покинул самолет.



Бывший пилот «Черного дрозда»

Задания по разведке на Ближнем Востоке во время восемнадцатидневной войны Судного дня (война между Израилем с одной стороны и Египтом и Сирией с другой) и на Кубе носили одиночный характер и увенчались успехом. В частности, разведывательная операция на Кубе заключалась в том, чтобы предоставить американскому командованию подтверждение или опровержении информации об усилении военного присутствия СССР на Кубе. В случае подтверждения этой информации, «холодная война» могла перерасти в настоящий международный скандал, так как по соглашению, подписанному между Хрущевым и Кеннеди, на Кубу запрещалось поставлять ударное оружие. SR -71 совершили два вылета, в ходе которых были получены снимки, опровергающие слухи о поставках на Кубу истребителей-бомбардировщиков МиГ-23БН и МиГ-27.

Фотоаппаратура «Черных дроздов», способная вести съемку в радиусе 150 км, позволяла военной разведке США фотографировать прибрежную зону Кольского полуострова, не нарушая советское воздушное пространство. Однако однажды не очень поворотливый SR -71 все-таки зашел слишком далеко. 27 мая 1987 года SR -71 вошел в советское воздушное пространство в районе Заполярья. На перехват командование советских ВВС отправили истребитель-перехватчик МиГ-31. Со скоростью в 3000 км/ч и практическим потолком высоты в 20,6 км советский самолет успешно вытеснил «Черного дрозда» в нейтральные воды». Незадолго до этого случая два самолета МиГ-31 также совершили перехват SR -71, но уже на нейтральной территории. Тогда американский разведчик провалил задание и улетел на базу. Некоторые специалисты считают, что именно МиГ-31 заставил ВВС отказаться от SR -71. Трудно сказать, насколько эта версия правдоподобна, однако, есть основания так полагать. Также мог стать причиной ухода SR -71 и советский зенитно-ракетный комплекс «Круг», который спокойно мог достать «Черного дрозда» на максимальной высоте.



МиГ-31

Зенитный ракетный комплекс «Круг»

Фотоаппаратура «Черных дроздов» была, действительно, эффективной, однако, она была бессильна в облачную погоду. Плохая видимость могла стать не только причиной проваленного задания, но и причиной аварии. В сезон дождей, когда небо было затянуто тучами, пилотам приходилось маневрировать в поисках открытого обзора. Потеря высоты на тяжелом самолете не лучшим образом сказывалась на его пилотировании. Именно по этой причине ВВС США отказались от идеи посылать SR -71 на разведку Европы.

Прежде чем сажать SR -71 летчики включают автопилот. Когда скорость самолета достигает 750 км/ч, начинается снижение. По плану, в тот момент, когда самолет начнет заходить на посадку скорость полета должна опуститься до 450 км/ч, а при касании взлетно-посадочной полосы — 270 км/ч. Как только касание произойдет пилоты выпускают тормозной парашют, с которым SR -71 преодолевает 1100 м. Затем, когда скорость самолета значительно снизится, парашют отстреливают и «Черный дрозд» продолжает торможение при помощи основных тормозов. Так завершается каждый вылет.



«Черные дрозды» в отставке



В конце 80-х годов началась первая волна решения вопроса о снятии с вооружения ВВС США «Черных дроздов». Причин оказалось предостаточно: большое количество катастроф, высокая стоимость эксплуатации, нехватка и дорогостоимость запчастей и, наконец, уязвимость перед вышеупомянутым советским вооружением. Осенью 1989 года было принято окончательное решение о снятии SR -71 с вооружения. Противники такого решения утверждали, что никакой альтернативы SR -71 нет, а спутники-шпионы, за которые ратовали в Конгрессе и в самих ВВС не оправдывали себя ни по цене, которая в несколько раз превосходила стоимость «Черных дроздов», ни в эффективности, так как SR -71 могли вести более масштабную разведку.

Практически все самолеты передали в музеи, по несколько экземпляров осталось в бездействии на базах, несколько самолетов передали в пользование NASA и Пентагона.



Незаменимые на тот момент разведчики ВВС SR -71 не могли уйти просто так и в середине 90-х годов военные все же решили частично вернуться к использованию «Черных дроздов». В 1994 году КНДР начала проводить испытания ядерного оружия. В Сенате забили тревогу и обратились к компании Lockheed с просьбой возобновить полеты SR -71, поскольку вести разведку было не на чем. Руководство компании согласилось, но потребовало выделить 100 млн. долларов. После того, как соглашение было достигнуто, несколько «Черных дроздов» вновь встали в ряды ВВС США. Спустя год Сенат повторно выделили такую же сумму на поддержание в летном состоянии самолетов SR -71. Полеты продолжались вплоть до 1998 года. Однако в 1998 году «Черных дроздов» окончательно сняли с вооружения. По сообщениям информационных агентств можно судить о том, что на смену SR -71 пришли беспилотные самолеты разведчики и спутники-шпионы, однако, информация о них хранится в тайне.

Такими были история создания, победы и поражения самого быстрого пилотируемого самолета в мире Lockheed SR -71 («Черный дрозд»).



Источник: TopWar



www.metaljournal.com.ua

самый скоростной самолет в мире.: karhu53

В середине 60-х годов прошлого века жители американских мегаполисов неоднократно обращались в городскую администрацию с жалобами на странные явления, происходящие в небе. В совершенно безоблачную погоду в небе неожиданно раздавался гром и, стремительно затихая, бесследно исчезал.
Время шло. Загадочный гром продолжал периодически пугать простых американцев. Наконец, 10 июля 1967 года, после того, как единичные жалобы переросли в массовые недовольства, ВВС США сделали официальное заявление, в котором сообщалось, что странный гром появляется в результате полетов сверхзвукового стратегического разведчика Lockheed SR -71.

Продолжением этой истории стали несколько десятков судебных исков американских граждан, в которых они требовали от ВВС возместить ущерб, нанесенный в ходе полетов. Сумма, которую военным пришлось отдать по решению суда, составила 35 тысяч долларов, однако, в тридцатилетней истории самого быстрого и одного из самых дорогостоящих в эксплуатации военного самолета SR -71 — это маленькая капля в море побед и поражений.

История создания, или хотели, как лучше, а получилось, как всегда

Первый полет «Черного дрозда» или «Черной птицы», как американские военные прозвали SR -71 за его внешний вид, состоялся 22 декабря 1964 года. Новые сверхзвуковые разведчики предназначались для пользования ВВС США, которые на тот момент не имели достойного соперника сверхзвуковому разведчику нового поколения A -12, стоявшему на вооружении в ЦРУ.

На тот момент A -12 являлся самым скоростным самолетом в мире — примерно 3300 км/ч и обладал одним из самых высоких потолков максимальной высоты — 28,5 км. Изначально ЦРУ планировало использовать А-12 для разведки над территорией Советского Союза и Кубы, однако, планы пришлось поменять в связи с событием, произошедшим 1 мая 1960 года, когда предшественник «Титанового гуся» (как называли А-12) U -2 был сбит советским зенитно-ракетным комплексом. ЦРУ решило не рисковать дорогостоящими самолетами и для разведки в СССР и на Кубе использовало спутники, а А-12 направило в Японию и Северный Вьетнам.

A-12

Главному конструктору A -12 Кларенсу «Келли» Джонсону такое распределение разведывательных сил казалось несправедливостью и, начиная с 1958 года, он начал вести тесные переговоры с высшим командованием ВВС о создании более совершенного военного самолета, который мог бы сочетать в себе функции разведчика и бомбардировщика.

Спустя четыре года ВВС США, наконец, оценило возможные преимущества, которые они могли получить при наличии на вооружении A -12 или его возможного прототипа и дали свое согласие. К тому времени Джонсон и его бригада уже более года работали над двумя новыми моделями R -12 и RS -12. Через несколько месяцев макеты были готовы и Джонсон представил их на «растерзание» командованию ВВС. Генерал Ли Мей, прибывший на презентацию, остался крайне недоволен. Он заявил, что RS -12 — не более, чем повторение проектируемого на тот момент бомбардировщика компании North American Aviation — XB -70 Valkyrie , модификации RS -70.

Возможно, поводом для такого заявления стали: во-первых, боевое предназначение обоих самолетов — разведчики-бомбардировщики, во-вторых, способность дозаправки в воздухе и той и у другой модели, в-третьих, максимальная скорость, у обоих в три раза превосходящая скорость звука. Во всем остальном ни по размерам, ни по форме, ни по техническим характеристикам самолеты абсолютно не похожи.

1) Длина RS -12 — 32,74 м / Длина Valkyrie — 56,6 м.
2) Размах крыла RS -12 — 16,94 м / Размах крыла Valkyrie — 32 м
3) Максимальная скорость RS -12 (на тот момент предполагалась) — более 3300 км/ч / Максимальная скорость Valkyrie — 3200 км/ч.

Переубедить генерала Мея Джонсон так и не смог. Более того, спор стал настолько серьезным, что вмешаться пришлось министру обороны США Роберту Макнамару. Не вставая ни на чью сторону, он просто приказал прекратить разработку и того и другого самолета. Если бы на место Джонсона был кто-нибудь другой, то возможно проекты так и остались бы только проектами. Однако о нем совершенно справедливо как-то сказал Холл Хиббард, руководитель Джонсона и глава проекта по созданию первого самолета «Стелс» F -117: «Этот чертов швед буквально видит воздух» . Возможно, сейчас Джонсон видел воздух лучше прежнего и поэтому решил использовать свой последний шанс.

Он просто изменил расшифровку аббревиатуры RS c «Reconnaissance Strike» (разведывательный/ударный) на «Reconnaissance Strategic» (стратегический разведчик). Таким образом, изменив боевое назначение своего самолета, его уже никто не мог упрекнуть в дублировании Valkyrie и он продолжил разработку RS -12.

В SR -71 модель RS -12 превратилась совершенно случайно. В своей речи в июле 1964 года президент США (однофамилец Джонсона) Линдон Джонсон, говоря о самолете RS -12, перепутал буквы местами и произнес SR -12 . Кстати говоря, это была не единственная оплошность президента в речах, касавшихся самолетов. В феврале того же года Джонсон прочитал вместо аббревиатуры AMI (Advanced Manned Interceptor — перспективный пилотируемый перехватчик) название A -11, которое также стало в дальнейшем официальным названием.

Индекс «71» Кларенс Джонсон взял как указание на то, что его модель разведчика является следующим шагом после проекта Valkyrie . Так появился Lockheed SR -71 (« Blackbird »).

На самом деле, SR -71 являлся прототипом двух других самолетов конструкции Джонсона — А-12 и YF -12, который одновременно объединял в себе функции перехватчика и разведчика. Именно YF -12 и стал той моделью, от которой в конечном итоге стал отталкиваться Джонсон. По сравнению с YF -12 он увеличил размеры SR -71: его длина составляла 32,7 метров вместо 32 м, а высота 5,64 м вместо 5,56. За всю историю мировой военной и гражданской авиации SR -71 является одним из самых длинных самолетов. Редко можно встретить модель, длина которого достигала хотя бы 30 метров. Но, несмотря на это, благодаря рекордной скорости и одному из самых больших потолков высоты — 25,9 км, SR -71 пополнил ряды малозаметных самолетов первого поколения — «Стелс».

Увеличил Джонсон и максимальную взлетную массу, вместо 57,6 тонн, как у YF -12, SR -71 стал весить на взлете 78 тонн. Как раз к этому параметру и относилась фраза «хотели как лучше, а получилось как всегда». Поднять такую массу в воздух было непросто, поэтому Джонсон решил использовать систему дозаправки в воздухе при помощи специально переоборудованного самолета-заправщика KC -135 Q . Разведчик поднимался в воздух с минимальным количеством топлива, что значительно облегчало его. Дозаправка осуществлялась на высоте 7,5 км. Только после этого SR -71 мог отправляться на задание. Без дозаправки он мог продержаться в воздухе, так же как и предыдущие модели 1,5 часа, правда, преодолевал за это время 5230 км — на 1200 км больше чем A -12 и YF -12. Один полет с дозаправкой обходился американским ВВС в 8 миллионов долларов, что в скором времени заставило военное командование по примеру ЦРУ с A -12 «завопить» о дорогостоимости полетов SR -71.

Дело в том, что 28 декабря 1968 года программу по производству и разработке разведчика A -12 закрыли. В компании Lockheed Corporation основной причиной назвали высокую стоимость эксплуатации «Титанового гуся» (данных о стоимости одного вылета A -12 нет). Более того, не было смысла продолжать его производство, в то время как на вооружение уже два года стоял более совершенный SR -71. ЦРУ на тот момент уже отдало все свои A -12 ВВС и взамен получило спутники-шпионы с самой современной фотоаппаратурой. Забегая вперед скажем, что одной из причин, по которой оставшиеся «в живых» SR -71 начали снимать с эксплуатации в период с 1989 по 1998 года, являлась высокая стоимость эксплуатации. За 34 года существования модели SR -71 на полеты 31 самолета ВВС США потратили более 1 млрд. долларов. Сэкономить не получилось.

Наконец, самым главным отличием и непревзойденным до настоящего времени преимуществом является сверхзвуковая скорость SR -71 — 3529,56 км/ч. Этот показатель в три раза превышает скорость звука в воздухе. A-12 и YF-12 проигрывали «Черному дрозду» более 200 км/ч. В этом плане самолеты Джонсона совершили революцию. Ведь первый в мире сверхзвуковой самолет появился в 1954 году, всего за восемь лет до A-12 или SR-71. Максимальная скорость, которую он мог развивать, едва превышала скорость звука — 1390 км/ч. В 1990 году благодаря своей скорости «Черные дрозды» избежали обычной «консервации» в музеях и ангарах военных баз, так как немалый интерес к ним проявляло NASA, куда были переданы несколько экземпляров.

На SR-71 ученые и конструкторы из NASA проводили аэродинамические исследования по программам AST ( Advanced Supersonic Technology — перспективные гиперзвуковые технологии) и SCAR ( Supersonic Cruise Aircraft Research — разработка самолета с гиперзвуковой скоростью полета).

Минимальный уровень гиперзвуковой скорости составляет около 6000 км/ч.

В небе все было непросто

Высокая скорость не только решала поставленные Джонсоном задачи, но и создавала немало трудностей в эксплуатации «Черного дрозда». На скорости 3 Маха (Число Маха = 1 скорость звука, т.е. 1390 км/ч) трение о воздух было настолько большим, что титановая обшивка самолета нагревалась до 300 ºС. Однако Джонсон решил и эту проблему. Минимальное охлаждение обеспечивала черная краска корпуса, изготовленная на ферритовой основе (феррит — железо или сплав железа). Она выполняла двойную функцию: во-первых, рассеивала тепло поступающее на поверхность самолета, во-вторых, уменьшала радиолокационную заметность самолета. В целях уменьшения заметности ферритовую краску очень часто использовали в военной авиации.

Двигатель «Черного дрозда» — Pratt & Whitney J58-P4. Длина — 5,7 м. Масса — 3,2 тонны

Главным «кондиционером» в конструкции SR-71 стало специальное топливо JP-7, которое было разработано для сверхзвуковой авиации США. Благодаря его постоянной циркуляции от топливных баков, через обшивку самолета, к двигателям корпус «Черного дрозда» постоянно охлаждался, а топливо успевало за это время нагреться до 320 ºС. Правда, технические преимущества JP-7 мало оправдывались его расходом. На крейсерской скорости два двигателя разведчика Pratt&Whitney J58 расходовали около 600 кг/мин.

На первых порах система циркуляции была главной головной болью инженеров. Топливо JP-7 могло легко утекать даже через самые незначительные неплотности. А таких в гидравлической и топливной системе оказалось более, чем достаточно. К лету 1965 года проблему с утечкой топлива, наконец, удалось решить, но на этом цепочка неудач «Черного дрозда» только начиналась.

25 января 1966 года разбился первый SR -71. Разведчик летел на высоте 24 390 м со скоростью 3 Маха, в этот момент самолет потерял управление из-за отказа системы управления воздухозаборником. Пилот Билл Уивер успешно катапультировался, несмотря на то, что катапультируемое кресло осталось в самолете. На SR -71 Джонсон установил новые катапультируемые кресла, которые позволяли пилотам безопасно покидать кабину на высоте 30 м и скорости 3 Маха. Возможно, это была счастливая случайность, его просто вырвало из кабины потоком воздуха. Напарник Уивера Джим Зауэр тоже успел катапультироваться, но выжить ему не удалось.

Воздухозаборник — элемент конструкции самолета, служащий для забора окружающего воздуха и дальнейшей его подачи к различным внутренним системам. Воздух из воздухозаборника может служить теплоносителем, окислителем для топлива, создания запаса сжатого воздуха и т.д.

Воздухозаборник «Черного дрозда»

Билл Уивер провел большую часть испытаний «Черного дрозда». Для него это была не единственная катастрофа, так же, как и для его напарников. 10 января 1967 года SR -71 проходил скоростные пробежки по взлетно-посадочной полосе. Для большей сложности полосу заранее намочили, чтобы усилить эффект скольжения. Приземлившись на полосу со скоростью 370 км/ч пилот Арт Петерсон не смог выпустить тормозной парашют. При этом стоит отметить, что скорость отрыва от полосы у SR -71 составляет 400 км/ч. Разумеется, обычные тормоза не могли остановить разведчик на мокрой поверхности и SR -71 на прежней скорости продолжал двигаться по взлетно-посадочной полосе. Как только он вышел на сухой участок трассы все шины шасси лопнули от высокой температуры. Голые диски шасси начали высекать искры, в результате чего загорелись втулки колес, изготовленные из магниевого сплава. Если учесть, что магниевые сплавы воспламеняются при температуре от 400 до 650ºС, то примерно такая температура была в области шасси во время торможения. Самолет остановился только тогда, когда проскочил всю полосу и носом врезался в грунт высохшего озера. Петерсон выжил, однако, получил многочисленные ожоги.

Выход из строя тормозного парашюта оказался единичным случаем, а вот магниевые втулки неоднократно приводили к возгоранию «Черного дрозда». В конченом итоге, инженеры заменили магниевый сплав на алюминий.

Последняя в программе испытаний авария произошла опять же по причине отказа воздухозаборника. 18 декабря 1969 года экипаж SR -71 отрабатывал бортовую систему радиоэлектронной борьбы. Как только разведчик вышел на максимальную скорость, пилоты услышали сильный хлопок. Самолет начал терять управляемость и дал резкий крен. Через 11 секунд после хлопка командир экипажа отдал приказ катапультироваться. Самолет разбился, и точную причину аварии выяснить не удалось. Однако специалисты предполагали, что катастрофа произошла из-за отказа воздухозаборника. Резкий крен, который дал самолет после хлопка, можно было объяснить только неравномерным распределением тяги двигателей. А такое происходит в том случае, если отказывает воздухозаборник. Проблема с незапуском воздухозаборника была присуща всем самолетам серии A -12, YF -12 и SR -71. В конце концов, Джонсон принял решение заменить ручное управление воздухозаборниками на автоматическое.

В 1968-1969 гг. произошло еще три катастрофы с SR -71. Причиной становились: отказ электрогенератора (аккумуляторной батареи, которая могла обеспечить самолету 30 минут полета, оказалось недостаточно), возгорание двигателя и возгорание топливного бака (после того, как обломки дисков колес пробили его). Самолеты вышли из строя и на поверхности проекта появился еще один серьезный недостаток: во-первых, катастрофически не хватало запчастей, во-вторых, ремонт одного самолета сильно бы ударил по «карману» ВВС США. Известно, что расходы на содержание одной эскадрильи SR-71 равнялись затратам на поддержание в летном состоянии двух авиакрыльев тактических истребителей — это примерно 28 млн. долларов.

Те, «Черные дрозды», которые благополучно проходили летные испытания, подвергались тщательнейшему техническому осмотру. После посадки каждая летная единица проходила около 650 проверок. В частности, несколько часов уходило у двух техников на послеполетную проверку воздухозаборников, двигателей и перепускных устройств.

В ходе испытаний, которые проходили вплоть до 1970 года, когда SR -71 уже четыре года находился на вооружении, компания Lockheed понесла большие потери как технические, так и человеческие. Однако военная служба для «Черных дроздов» только начиналась.

«Черные дрозды» на задании

Примерно 1300 метров необходимо SR -71 на взлетно-посадочной полосе для разбега со скоростью 400 км/ч. Через 2,5 минуты после того, как разведчик оторвется от земли, на скорости 680 км/ч он набирает высоту 7,5 км. Пока что SR -71 остается на такой высоте, лишь увеличивая скорость до 0,9 Маха. В этот момент воздушный танкер KC -135 Q производит дозаправку «Черного дрозда». Как только баки наполнятся, летчик переводит управление разведчика на автопилот, так как самолет должен начать набирать высоту на скорости 860 км/ч, не меньше, не больше. На высоте 24 км и скорости 3 Маха пилоты снова переходят на ручное управление. Так начинается каждый вылет на задание.

Основными точками ведения разведки для SR -71 стали: Вьетнам, Северная Корея, Ближний Восток, Куба и все же, несмотря на предостережения командования ВВС, Советский Союз в районе Кольского полуострова.

Когда «Черных дроздов» начали отправлять в Северный Вьетнам в 1968 году, на его территории в разгаре была вьетнамская война между севером и югом страны (1955 — 1975). С 1965 по 1973 год проходил период полномасштабного военного вмешательства США. Для SR -71 это было самое крупное военное задание.

На «Черных дроздах» было установлено свое собственное разведывательное оборудование. На них была установлена автоматическая автономная астроинерционная навигационная система, которая ориентируясь по звездам, позволяла безошибочно вычислять местонахождение самолета даже днем. Подобная система навигации была использована в дальнейшем в проектируемом, на тот момент, советском бомбардировщике-ракетоносце Т-4. Точное соответствие полета заданному маршруту на SR -71 можно было сверять при помощи вычислителя воздушных данных и бортового компьютера.

В самом процессе разведки SR -71 мог использовать несколько аэрофотоаппаратов, радиолокационную систему (РЛС) бокового обзора и аппаратуру, способную работать в инфракрасном диапазоне (тепловизионные приборы). В носовом приборном отсеке была расположена также панорамная аэрофотокамера. Такое разведывательное оборудование позволяло «Черному дрозду» за 1 час полета на высоте 24 км обследовать территорию в 155 тыс. км 2. Это чуть меньше, чем половина территории современного Вьетнама. Что касается исключительно фотоаппаратуры, то за один вылет разведчик снимал несколько сотен наземных объектов. Так, например, в ноябре 1970 года во Вьетнаме перед провальной операцией американских военных «Падающий дождь» по освобождению пленных из лагеря Сон Тай, «Черному дрозду» удалось сфотографировать место, где предположительно содержали пленников.

Северо-вьетнамская артиллерия неоднократно пыталась сбить SR -71, по некоторым подсчетам, в разведчика было выпущено несколько сотен артиллерийских ракет, однако, ни один пуск не увенчался успехом. Специалисты считали, что уйти от обстрела «Черному дрозду» позволяла система радиоэлектронной борьбы, которая подавляла радиосигнал на вьетнамском пусковом комплексе. Такому же безрезультатному обстрелу подвергся SR -71 однажды и над территорией КНДР.

Однако ВВС все же потеряли несколько SR -71 во время разведывательных вылетов, правда, во всех случаях причиной аварии стали погодные условия. Один из таких случаев произошел 10 мая 1970 года, «Черный дрозд» разбился над Таиландом, в котором во время вьетнамской войны располагались американские военные базы. SR -71 только прошел дозаправку и натолкнулся на грозовой фронт. Пилот начал поднимать самолет над облаками, в результате чего превысил допустимый предел ограничений по углу тангажа (т.е. угол поднятия носа самолета вверх), тяга двигателей упала, и самолет потерял управление. Катапультируемые кресла снова сделали свое дело, экипаж благополучно покинул самолет.

Бывший пилот «Черного дрозда»

Задания по разведке на Ближнем Востоке во время восемнадцатидневной войны Судного дня (война между Израилем с одной стороны и Египтом и Сирией с другой) и на Кубе носили одиночный характер и увенчались успехом. В частности, разведывательная операция на Кубе заключалась в том, чтобы предоставить американскому командованию подтверждение или опровержении информации об усилении военного присутствия СССР на Кубе. В случае подтверждения этой информации, «холодная война» могла перерасти в настоящий международный скандал, так как по соглашению, подписанному между Хрущевым и Кеннеди, на Кубу запрещалось поставлять ударное оружие. SR -71 совершили два вылета, в ходе которых были получены снимки, опровергающие слухи о поставках на Кубу истребителей-бомбардировщиков МиГ-23БН и МиГ-27.

Фотоаппаратура «Черных дроздов», способная вести съемку в радиусе 150 км, позволяла военной разведке США фотографировать прибрежную зону Кольского полуострова, не нарушая советское воздушное пространство. Однако однажды не очень поворотливый SR -71 все-таки зашел слишком далеко. 27 мая 1987 года SR -71 вошел в советское воздушное пространство в районе Заполярья. На перехват командование советских ВВС отправили истребитель-перехватчик МиГ-31. Со скоростью в 3000 км/ч и практическим потолком высоты в 20,6 км советский самолет успешно вытеснил «Черного дрозда» в нейтральные воды». Незадолго до этого случая два самолета МиГ-31 также совершили перехват SR -71, но уже на нейтральной территории. Тогда американский разведчик провалил задание и улетел на базу. Некоторые специалисты считают, что именно МиГ-31 заставил ВВС отказаться от SR -71. Трудно сказать, насколько эта версия правдоподобна, однако, есть основания так полагать. Также мог стать причиной ухода SR -71 и советский зенитно-ракетный комплекс «Круг», который спокойно мог достать «Черного дрозда» на максимальной высоте.

МиГ-31

Зенитный ракетный комплекс «Круг»

Фотоаппаратура «Черных дроздов» была, действительно, эффективной, однако, она была бессильна в облачную погоду. Плохая видимость могла стать не только причиной проваленного задания, но и причиной аварии. В сезон дождей, когда небо было затянуто тучами, пилотам приходилось маневрировать в поисках открытого обзора. Потеря высоты на тяжелом самолете не лучшим образом сказывалась на его пилотировании. Именно по этой причине ВВС США отказались от идеи посылать SR -71 на разведку Европы.

Прежде чем сажать SR -71 летчики включают автопилот. Когда скорость самолета достигает 750 км/ч, начинается снижение. По плану, в тот момент, когда самолет начнет заходить на посадку скорость полета должна опуститься до 450 км/ч, а при касании взлетно-посадочной полосы — 270 км/ч. Как только касание произойдет пилоты выпускают тормозной парашют, с которым SR -71 преодолевает 1100 м. Затем, когда скорость самолета значительно снизится, парашют отстреливают и «Черный дрозд» продолжает торможение при помощи основных тормозов. Так завершается каждый вылет.

«Черные дрозды» в отставке

В конце 80-х годов началась первая волна решения вопроса о снятии с вооружения ВВС США «Черных дроздов». Причин оказалось предостаточно: большое количество катастроф, высокая стоимость эксплуатации, нехватка и дорогостоимость запчастей и, наконец, уязвимость перед вышеупомянутым советским вооружением. Осенью 1989 года было принято окончательное решение о снятии SR -71 с вооружения. Противники такого решения утверждали, что никакой альтернативы SR -71 нет, а спутники-шпионы, за которые ратовали в Конгрессе и в самих ВВС не оправдывали себя ни по цене, которая в несколько раз превосходила стоимость «Черных дроздов», ни в эффективности, так как SR -71 могли вести более масштабную разведку.

Практически все самолеты передали в музеи, по несколько экземпляров осталось в бездействии на базах, несколько самолетов передали в пользование NASA и Пентагона.

Незаменимые на тот момент разведчики ВВС SR -71 не могли уйти просто так и в середине 90-х годов военные все же решили частично вернуться к использованию «Черных дроздов». В 1994 году КНДР начала проводить испытания ядерного оружия. В Сенате забили тревогу и обратились к компании Lockheed с просьбой возобновить полеты SR -71, поскольку вести разведку было не на чем. Руководство компании согласилось, но потребовало выделить 100 млн. долларов. После того, как соглашение было достигнуто, несколько «Черных дроздов» вновь встали в ряды ВВС США. Спустя год Сенат повторно выделили такую же сумму на поддержание в летном состоянии самолетов SR -71. Полеты продолжались вплоть до 1998 года. Однако в 1998 году «Черных дроздов» окончательно сняли с вооружения. По сообщениям информационных агентств можно судить о том, что на смену SR -71 пришли беспилотные самолеты разведчики и спутники-шпионы, однако, информация о них хранится в тайне.

Такими были история создания, победы и поражения самого быстрого пилотируемого самолета в мире Lockheed SR -71 («Черный дрозд»).
Источник
Оригинал взят у globus_gaussa в SR-71 «Черный дрозд»: самый скоростной самолет в мире

karhu53.livejournal.com

Интересные факты о стратегическом сверхзвуковом истребители SR-71 Blackbird


Стратегический разведывательный самолет SR-71 Blackbird («Черная птица», «Черный дрозд») был построен корпорацией Lockheed Martin и конструктором Кларенсом Джонсоном. Он начал полеты в 1964 году и продолжал, пока не был отправлен в отставку организацией НАСА в 1999 году. Хотя этот аппарат выглядит, как самолет «нового поколения», он никогда не летал в новом тысячелетии, и всё же остается одним из самых известных, быстрых, и завораживающих самолетов, которые когда-либо поднимались в небо. Вот некоторые невероятные факты, которые Вы, вероятно, не знали об этом удивительном чуде техники.


Как Вы можете видеть, SR-71 был одним из первых примеров стальных самолетов, покрытых темно-синей краской, что и снискало ему имя «Blackbird» («Черный дрозд»). Всего было построено только 32 «Черных дрозда». На фото изображен пилот Базз Карпентер.


Blackbird не просто выглядит круто; он был действительно БЫСТРЫМ. «Черный дрозд» был построен, чтобы лететь со скоростью около 3,4 Маха, что равняется скорости превышающей 4000 км/ч! Более 4000 ракет были выпущены по нему за время 25-летней службы, но ни одна из них не смогла достичь цели. Стандартным маневром было просто ускориться до тех пор, чтобы ракета не смогла угнаться за SR-71.


Все эти фотографии не смогут передать, как это – находиться на борту SR-71 Blackbird. По словам пилота Ричарда Грэма: «Прежде всего, в кабине очень тихо. Вы можете услышать, как пролетит муха. Вид просто ошеломляющий, можно увидеть кривизну Земли и черное пространство сверху, усыпанное звездами».


SR-71 делал больше, чем просто фотографировал. Он мог поворачивать свой радар на 45 градусов в сторону, он мог сделать карту местности как гидролокатор бокового обзора, он мог перехватить связь противника и радиолокационные сигналы, и он мог записывать весь свой путь полета с помощью инфракрасных камер, чтобы доказать другим странам, что он не нарушал их воздушное пространство.


Камеры на Blackbird могли фотографировать настолько четко, чтобы можно было прочитать номерной знак на автомобиле на земле, в то время как самолет путешествовал на высоте 24,000 метров над землей и на скорости более 3,200 км/час.


Несмотря на то, что самолет-шпион предназначен для «подглядывания» за такими странами, как Россия и Китай, SR-71 фактически ни разу не был над территорией России или Китая. Самолеты просто летали возле границ, и использовали свои угловые камеры и датчики, чтобы собрать всю информацию, которая им была нужна.


Сырьевые материалы, используемые для изготовления Blackbird, были разработаны с помощью уловок. Для того, чтобы получить огромное количество титана, необходимого для строительства самолетов, ЦРУ создали поддельные компании во всем мире, чтобы купить металл у крупнейших поставщиков (в том числе, у врага Соединенных Штатов на то время, СССР).


SR-71 также имел чрезвычайно точные навигационные системы. Он был в состоянии самостоятельно поддерживать направление полета в пределах 300 метров, летя со скоростью, равной 3 Махам, с помощью астрономической навигации по прозвищу «R2-D2», которая отслеживала серии из 61 звезды. Датчик был настолько мощным, что он был способен обнаруживать звезды даже днем с земли.


В Blackbird фактически постоянно текло топливо, когда он не был в рейсе из-за усадки его титанового корпуса. Корпус был разработан, чтобы расширяться, так он нагревался за счет трения воздуха. В SR-71 было достаточно топлива, чтобы взлететь, а затем он делал дозаправку в воздухе с помощью воздушного танкера (иногда несколько раз за полет).


Насколько плачевна утечка топлива для этого зверя? Не так плачевна, как считают многие (это часто преувеличивают, говорит пилот – полковник Ричард Грэм), но он действительно терял «некоторое количество» топлива. Неоспоримый факт в том, что топливо (ДТ-7) имело такую высокую температуру вспышки, что оно не воспламенялось, даже если бы самолет загорелся.


Ни один из 12 Blackbird, которых потеряли во время службы, не был уничтожен с помощью вражеского огня. Все они были потеряны из-за несчастных случаев.


Один из несчастных случаев, когда SR-71 потерпел крушение, произошел из-за 5-сантиметрового куска клейкой ленты. Кто-то оставил его на небольшой детали, возможно, для защиты от пыли, но на таких высоких скоростях это вызвало отставание показаний на измерительных приборах пилота, и самолет развалился на куски в воздухе. Эти самолеты были настолько точно разработаны, что это невероятно, как они проделали так много миссий за столько лет без проблем.


SR-71 Blackbird приходилось иметь дело с несколько уникальной задачей для самолетов, летающих на таких высоких скоростях. Двигателям для нормальной работы было необходимо, чтобы воздух двигался медленнее, чем скорость звука, поэтому, когда «Черный дрозд» преодолевал отметку в 1 Мах, действительно, внутри двигателя постоянно создавалась ударная волна, так как воздух замедлялся. Иногда, ударная волна могла случиться за пределами двигателя спереди, и это вызывало основные проблемы, от которых любой нормальный человек был бы в ужасе, но эти пилоты были обучены исправлять их спокойно.


Обычная миссия Blackbird длилась около четырех часов, но могла продолжаться и вдвое дольше. Мочеприёмник позволил пилотам справлять нужду во время полета. Но там все же не было устройства для «дела № 2».


За десять лет до первого полета SR-71, военные создали еще один сверхзвуковой самолет, Ramjet. Человек, который проектировал его, Кларенс Джонсон, позже будет создавать чертежи для SR-71.


Lockheed Martin сейчас работает над гиперзвуковым (способного достичь Маха 5) самолетом-шпионом, чтобы заменить знаменитого SR-71 Blackbird.

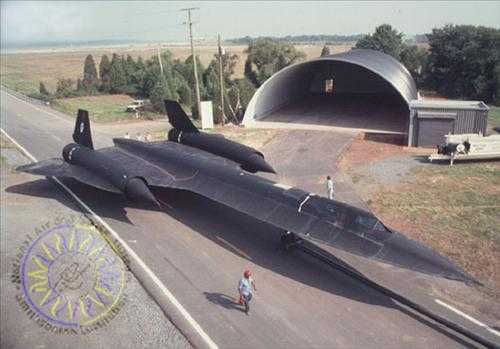

Ангар для всех SR-71 Blackbird выглядит как сцена из Звездных войн – повстанцы могли бы использовать «Черного дрозда» или даже двух.


На борту бомбардировщика есть две кабины, связанные только через радио


Вот как выглядит кабина. Вы не можете увидеть много, когда навес сводится, поскольку окна настолько маленькие и очень высоко расположены. Вы в основном видите космос!

vilingstore.net

Самолет-разведчик SR-71 «Черный дрозд» | Readmas.ru

 →
Авиатехника

Знаменитый тяжелый самолет-разведчик SR-71 «Черный дрозд», прозванный «летающим кинжалом», совершил свой первый полет в 1964 году. Эта машина далеко обогнала свое время — в течение четверти века ни одной боевой машине не удавалось побить установленные «Черным дроздом» мировые рекорды скорости и высоты полета. Самолет и в самом деле обладал выдающимися характеристиками — он развивал скорость 3530 км/ч, а его «рабочей площадкой» была стратосфера на высоте более 24 километров. Разведывательная аппаратура самолета позволяла в течение часа обследовать 300 тысяч квадратных километров земной поверхности. В полете корпус «Черного дрозда» нагревался до температуры около 700 градусов, поэтому его обшивка и многие несущие детали были изготовлены из титановых сплавов. Узнать о том, какой самый большой в мире самолет и множество других интересных фактов, вы сможете на сайтах, где собрана различная познавательная информация.

А история его создания началась в 1956 году с… художественной выставки в Нью-Йорке, на которой были представлены различные изделия из золота, созданные инками в первом тысячелетии нашей эры. Среди прочих фигурок из драгоценного металла, внимание публики привлекла одна — поразительно похожая на изображение крохотного золотого самолетика с плотно прижатыми к корпусу крыльями в форме греческой буквы «дельта» и вертикальными хвостовыми стабилизаторами. Совершенно случайно четырехсантиметровую фигурку заметил один из конструкторов фирмы «Локхид». Разумеется, ему и в голову не пришло поверить, что тысячу с лишним лет назад у инков могли быть сверхсовременные летательные аппараты, однако кое-что в деталях фигурки заинтересовало его и заставило изготовить и испытать копию инкского амулета в аэродинамической трубе. Ко всеобщему изумлению, «золотой самолетик» показал выдающиеся результаты: на сверхзвуковых скоростях он вел себя гораздо лучше, чем все созданные к тому времени модели реактивных боевых машин. Особенности фигурки — «дельтовидные» крылья и высокие парные вертикальные стабилизаторы — были взяты на вооружение авиастроителями, и спустя несколько лет на свет появился непревзойденный «Черный дрозд».

«Черный дрозд» прослужил в военно-воздушных силах США до 1990 года и был снят с вооружения только потому, что на смену самолетам-разведчикам пришли разведывательные спутники.

SR-71 «Черный дрозд» — самый быстрый и самый высотный самолет среди серийно выпускавшихся боевых машин.

Опубликовано: 12.02.2014

© Копирование материала разрешено только с указанием активной ссылки на Readmas.ru

ПОХОЖИЕ СТАТЬИ:

readmas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
