Армия России: Бронежилеты
Общевойсковой бронежилет 6Б-12-1 Вооруженных Сил Российской Федерации
Производитель: ЗАО «АРМАКОМ»

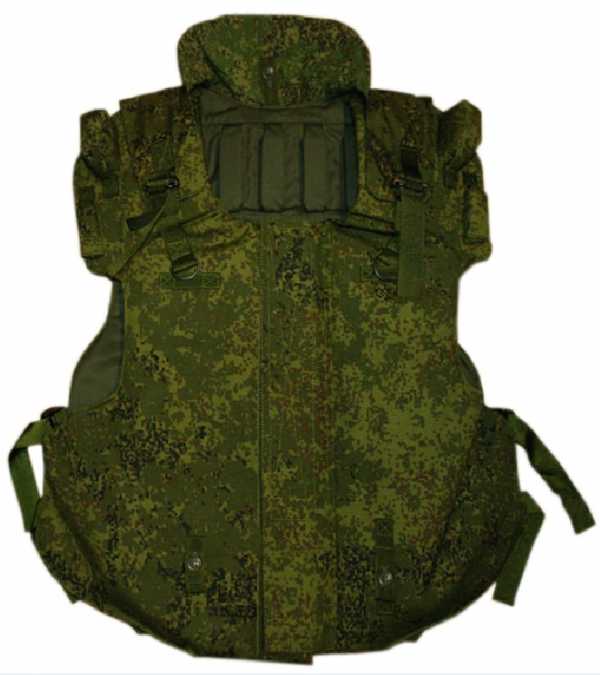

Бронежилет 6Б33 вооруженных сил России
Бронежилет 6Б33 вооруженных сил России
Общевойсковой бронежилет 6Б11-3 Вооруженных сил РФ
Общевойсковой бронежилет 6Б11-3 Вооруженных сил РФ
Общевойсковой бронежилет 6Б-3 ТМ Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б-3 ТМ Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б11 Вооруженных сил РФ. Бронекомплект «Забрало»
Общевойсковой бронежилет 6Б11. Бронекомплект «Забрало»
Бронежилет 6Б11, а также другие бронежилеты родственных моделей 6Б12 и 6Б13 входят в бронекомплект «Забрало».
Были приняты на замену бронежилетам серии «Улей»: 6Б3ТМ-01, 6Б4-01 и 6Б5. Отличительной способностью бронежилетов 6Б11, 6Б12 и 6Б13 является более высокий уровень и площадь защиты.
forma-odezhda.ru
Бронежилет: история, классификация и перспективы развития
Сегодня бронежилет – это неотъемлемая часть экипировки военнослужащего. Но так было не всегда. Долгое время солдата на поле боя защищала лишь тонкая ткань мундира или гимнастерки. Хотя, в целом, история индивидуальных средств защиты насчитывает не одно тысячелетие.
Бронежилет – это средство индивидуальной защиты, предназначенное для защиты человека (в основном его торса) от воздействия огнестрельного и холодного оружия. Он изготавливается из различных материалов, основной особенностью которых является способность выдержать удар пули, осколка или клинка.
В наши дни ценность жизни солдата возросла многократно, поэтому созданием новых, более надежных и совершенных видов занимаются во многих странах мира. На эти разработки ежегодно тратятся очень серьезные средства.
Бронежилеты бывают разные, они делятся на классы: легкий бронежилет защитит вас от пистолетной пули, ножа и осколков, а тяжелые армейские бронежилеты могут остановить и пулю автомата Калашникова. Бронежилет скрытого ношения можно надевать под одежду, что отлично подходит для сотрудников спецслужб и телохранителей.
Насколько эффективны бронежилеты на поле боя? Можно привести один пример: согласно статистике, которую вела армия США, использование военнослужащими бронежилетов уменьшало количество ранений на 60%.
Однако прежде чем говорить о новых разработках в области бронежилетов, следует несколько слов сказать об истории этого средства индивидуальной защиты.
Немного истории
Примерно к середине XVI столетия развитие огнестрельного оружия привело к тому, что латный доспех уже не мог обеспечивать достаточную защиту бойца. Кроме того, в это время происходит переход к массовым рекрутским армиям, обеспечивать качественными доспехами которую довольно было проблематично. Броня осталась на оснащении лишь у кирасиров и саперов.
После появления пулеметов на поле боя и усовершенствования артиллерии, войска стали нести чудовищные потери. Остро встал вопрос о способах защиты пехотинцев. И вот тогда военные опять вспомнили о кирасах.
Возрождение кирас началось на рубеже XIX—XX столетий. В 1905 году военным ведомство России заказало 100 тыс. кирас во Франции. Однако иностранный товар оказался некачественным и не обеспечивал достаточный уровень защиты для солдата. Существовали и отечественные разработки в этой области, нередко они превосходили иностранные аналоги.

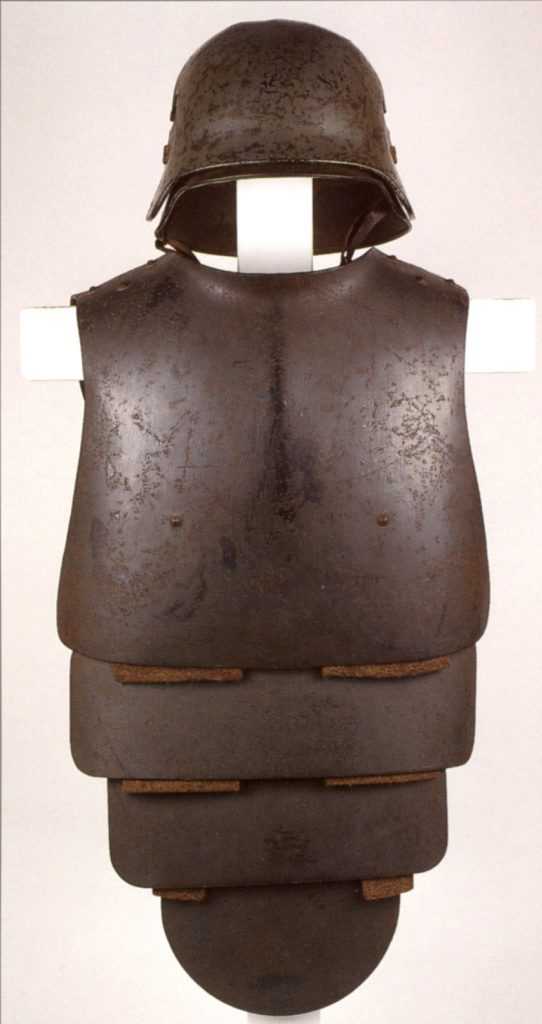

Большое количество вариантов кирас было разработано во время Первой мировой войны. Этим занимались практически все страны-участницы конфликта. Кирасами чаще всего оснащали саперные и штурмовые подразделения. Отзывы об этом средства защиты были очень неоднозначными. С одной стороны, кираса действительно защищала от пуль, осколков и ударов штыка, но, с другой стороны, ее защитные свойства зависели от толщины металла. Легкая броня была практически бесполезна, а слишком толстая – мешала воевать.
Во время Первой мировой войны лишь англичане создали что-то похожее на современный бронежилет. Он назывался нательный щит «Дэйфилд», и эта защитная амуниция не закупалась английской армией. Желающие могли приобрести ее за собственные деньги. А стоил нательный щит немало. Он был сшит из плотной ткани, в четырех отделениях на груди размещались бронещитки, которые неплохо держали осколки и пистолетные пули. Кроме того, щит был довольно удобен в носке.
Ловкие дельцы сделали на нательных щитах неплохие деньги, очень часто семья отдавала все свои сбережения, чтобы защитить на фронте своего мужа, отца или сына.
Также следует упомянуть о Brewster Body Shield или «Броне Брюстера» — защитном комплекте, состоявшем из глухого шлема и кирасы. Он обеспечивал неплохую защиту от пуль и осколков, но при этом весил 18 кг.
Разработки бронежилетов и кирас продолжались и в 30-е годы, и во время следующей мировой войны, но создать по-настоящему легкий, удобный и надежный бронежилет так и не получилось. Можно упомянуть о противопульном стальном нагруднике, который разработали для штурмовых бригад в СССР, а также специальные противоосколочные жилеты, созданные для экипажей бомбардировщиков в Великобритании.
В своем современном виде бронежилет появился в начале 50-х годов, их изобрели американцы и впервые применили во время Корейской войны. Они подсчитали, что большая часть ранений происходит из-за воздействия осколков снарядов и мин, обладающих не слишком большой кинетической энергией. Для защиты от этих факторов был создан бронежилет из нескольких слоев высокопрочных тканей – капрона или нейлона.
Первый массовый бронежилет M1951 был выпущен в количестве 31 тыс. штук, он был изготовлен из нейлона и мог быть усилен алюминиевыми вставками. Вес бронежилета составлял 3,51 кг. Его создатели не ставили перед собой задачу удержания пуль, однако он неплохо защищал бойца от осколков.
Массовое распространение бронежилетов в армии США началось во время Вьетнамской войны. Стандартным американским армейским бронежилетом той поры является M-1969 (3,85 кг), выполненный из нейлоновых нитей.
В это время же американцы занялись разработкой индивидуальных средств защиты для пилотов самолетов и вертолетов.
В 70-е годы в США был создан первый бронежилет Barrier Vest для сотрудников правоохранительных органов.

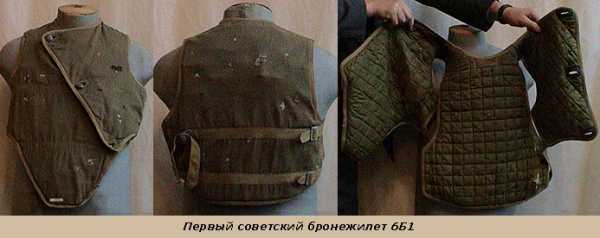

В СССР первый бронежилет 6Б1 был принят на снабжение в 1957 году, но в серийное производство он так и не был запущен. Развернуть его массовое производство планировали только в случае большой войны.
После начала боевых действий в Афганистане весь запас 6Б1 был сразу передан в действующую армию. Однако для тяжелых условий гор этот бронежилет оказался слишком тяжелым. Было принято решение разработать новое средство защиты, которое бы обладало меньшим весом. Этими работами занимались специалисты московского НИИ Стали. В кратчайшие сроки они создали советский бронежилет первого поколения 6Б2, который прошел всю афганскую войну.

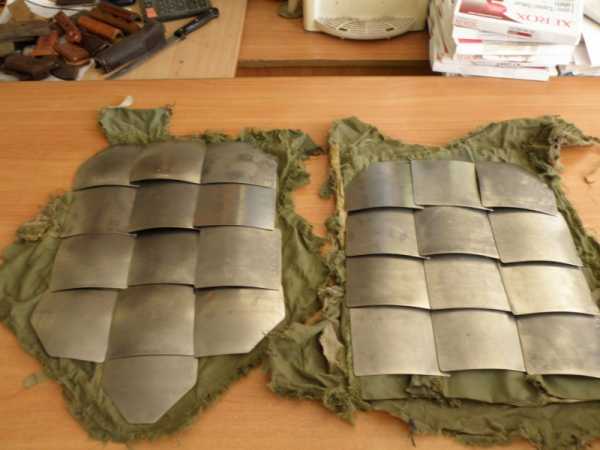

Основным защитным элементом 6Б2 являлись небольшие титановые пластины, уложенные в специальные карманы. Бронежилет надежно защищал от осколков, но пуля АК-47 пробивала его на дистанции 400-600 метров.

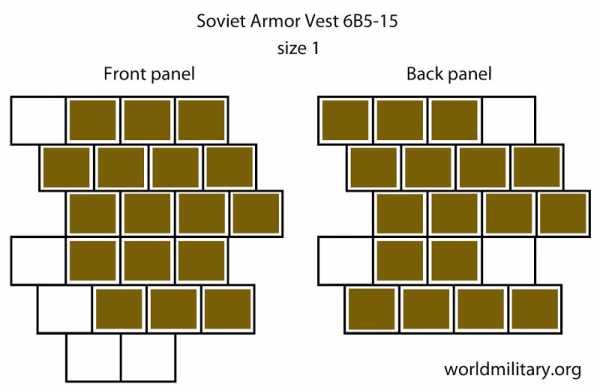

За несколько лет афганской войны были разработаны несколько бронежилетов. Основным направлением их улучшения являлось повышение защитных характеристик. Душманы крайне редко использовали артиллерию и минометы, причиной большинства ранений советских военнослужащих являлось стрелковое оружие.
В 1983 году появляется первый советский противопульный бронежилет 6Б3Т, в 1985 году 6Б5 «Улей» — универсальный бронежилет, который в зависимости от комплектации мог обеспечивать разный уровень защиты.
На Западе развитие бронежилетов шло несколько по иному пути. Войну во Вьетнаме можно назвать традиционной (в отличие от Афганистана) и количество осколочных ранений значительно превышало потери от стрелкового оружия. Поэтому американцы не спешили с разработкой противопульных бронежилетов. К тому же в середине 70-х годов в промышленных масштабах стал выпускаться новый перспективный материал для мягких бронежилетов – кевлар.
В начале 80-х годов на снабжение американской армии поступает новый мягкий кевларовый бронежилет – PASGT. Этот бронежилет оставался основным для американской армии до 2006 года. Однако после начала операций в Афганистане и Ираке перед американцами стала та же проблема, что и перед советскими войсками в 80-х. Для противопартизанских действий нужен был бронежилет, обеспечивающий защиту от стрелкового оружия.
Первым таким бронежилетом стал RBA, принятый на снабжение армии США в начале 90-х. Его основными защитными элементами являлись небольшие керамические плитки, уложенные в жилет из нейлоновой ткани. Вес бронежилета составлял 7,3 кг.
В 1999 году американская армия получила бронежилет OTV, защищающий от осколков. При установке дополнительных защитных панелей этот бронежилет может противостоять и автоматным пулям.
В 2007 году на снабжение армии США были приняты бронежилеты MTV с противоосколочной защитой.
После развала СССР работы над новыми видами индивидуальной защиты на долгие годы были заморожены. В России к ним вернулись только в 1999 году. В рамках программы «Бармица» был разработан целый ряд бронежилетов различных классов и характеристик.
Общее описание и классификация бронежилетов
Для производства современных бронежилетов используются различные высокопрочные материалы. Обычно это синтетические нити (так называемые баллистические ткани), металлы (титан, сталь) или керамика (оксид алюминия, карбид бора или кремния). Если ранее бронежилеты можно было разделить на «мягкие» (противоосколочные) и «жесткие» (для защиты от пуль), то в настоящее время сделать это непросто.
Современные бронежилеты обычно имеют модульное строение, которое позволяет усиливать защиту тех или иных областей с помощью специальных броневых вставок. Легкий бронежилет может не иметь броневых вставок и служить защитой лишь от ножей и пуль короткоствольного оружия. Зато его можно использовать как бронежилет скрытого ношения. Бронежилет скрытого ношения прекрасно подойдет сотрудникам правоохранительных органов, телохранителям, инкассаторам.
Любой бронежилет должен быть удобен и практичен в эксплуатации, его тканевые элементы обладать высокой прочностью, соответствовать своему классу защиты (об этом ниже) и при этом иметь как можно меньший вес.
Можно назвать следующие направления, по которым в настоящее время происходит совершенствование бронежилетов:
- Производители стали отходить от идеи создания универсального бронежилета, подходящего для любых «случаев жизни». Вместо этого, создаются узкоспециализированные средства защиты.
- Повышение уровня защиты и снижение массы изделия. Это достигается за счет использования более совершенных материалов и улучшения конструкции бронежилетов.
- Дифференцировка уровня защиты для различных зон.
- Внедрение в бронежилеты защиты от небаллистических факторов поражения: огня или электрического тока.
- Тенденция к увеличению площади защиты. В последних моделях бронежилетов обычно присутствует защита плечей, воротниковой зоны и паха. Защита боков является практически обязательной особенностью бронежилетов последних моделей.
- В конструкцию бронежилетов стараются вносить элементы для размещения оружия, боеприпасов, медикаментов и других нужных солдату вещей, таких как сухпай.
В настоящее время на рынке представлены десятки видов различных бронежилетов как зарубежного производства, так и изготовленных в России. Нельзя сказать, какой из бронежилетов будет лучше, нужно выбирать именно тот, который нужен вам.
Главным критерием для выбора бронежилета является класс его защиты. Он зависит от того, какую именно пулю или осколок он может выдержать. Однако и здесь не все так просто. Существует несколько видов классификаций, и разобраться в них не так уж просто. Вот наиболее распространенные виды классификации защиты бронежилетов:
- ГОСТ Р 50744–95/1999. Этот стандарт бронежилетов был принят Госстандартом России в 1999 году.
- ГОСТ Р 50744–95/2014. Российский стандарт, принятый Госстандартом России в 2014 году.
- CEN — общеевропейский стандарт.
- DIN — стандарт защиты бронежилетов немецкой полиции.
- NIJ — стандарт бронежилетов американского Национального института юстиции.
Теперь давайте рассмотрим несколько классов защиты бронежилетов в соответствии с разными стандартами.
ГОСТ Р 50744–95/2014 (Россия):
- 1 класс. Должен защищать от пули пистолета Стечкина (АПС) 9х18 мм со стальным сердечником (Пст). Скорость пули 345 м/с, дистанция 5 метров.
- 2 класс. Пистолет «Вектор» (СР-1), патрон 9х21 мм, свинцовая пуля со скоростью 400 м/с, дистанция 5 метров.
- 3 класс. Бронежилет этого класса должен защитить от пули пистолета Ярыгина 9х19 мм со стальным термоупрочненным сердечником. Скорость пули 455 м/с, дистанция 5 метров.
- 4 класс. Должен обеспечивать защиту от выстрела из АК-74, патрон 5,45х39 мм, пуля со стальным термоупрочненным сердечником, скорость пули 895 м/с, дистанция 10 метров. А также от выстрела из АКМ, патрон 7,62х39 мм, пуля со стальным термоупрочненным сердечником, скорость 720 м/с, дистанция 10 метров.
- 5 класс. Винтовка СВД, патрон 7,62х54 мм, пуля со стальным термоупрочненным сердечником, скорость 830 м/с, дистанция 10 м.
- 6 класс. Бронежилеты этого класса должны выдерживать выстрел винтовки ОСВ-96 или В-94 калибра 12,7 мм. Патрон 12,7х108 мм, пуля со стальным термоупрочненным сердечником. Скорость 830 м/с, дистанция 50 метров.
Классы защиты бронежилетов от Национального института юстиции США (NIJ):
| Класс | Подкласс | Калибр | Тип патрона | Масса (г) | Max скорость пули (м/с) |
| I | 1 2 | special 38 22 | RN/ свинц. пуля LRHV/ свинц. пуля | 10.20 2.60 | 259 320 |
| II-A | 1 2 | .357 Magnum 9 мм | JSP FMJ | 10.20 8.00 | 381 332 |
| II | 1 2 | .357 Magnum 9 мм | JSP FMJ | 10.20 8.00 | 425 358 |
| III-A | 1 2 | .44 Magnum 9 мм | SWC/ свинц. пуля FMJ | 15.55 8.00 | 426 426 |
| III | — | 7,62×51 мм NATO | FMJ | 9.70 | 838 |
| IV | — | .30-06 Springfield | AP | 10.80 | 869 |
А что дальше?
Какими будут бронежилеты в обозримом будущем? Сложно дать точный ответ на этот вопрос. Есть несколько интересных разработок, которые могут стать реальностью уже в ближайшие годы.
Бронежилет из паутины
Подобными исследованиями занимаются американцы. Давно известно, что шелк паутины – одно из самых прочных соединений в природе. Он немного уступает кевлару, но зато намного эластичней последнего. Военное ведомство США выделило 100 тыс. долларов на продолжение исследований, если они будут удачными, то ученым выделят еще миллион долларов.
Жидкий бронежилет
Еще одним интересным направлением в области создания совершенной брони являются разработки бронежилетов на основе специального геля, который при ударе переходит в твердое состояние. Таким образом он как бы вбирает энергию пули или осколка.
Подобные работы ведутся сразу в нескольких странах, и разработчики обещают уже в ближайшем будущем продемонстрировать практические результаты. В физике подобные гели называют «неньютоновскими жидкостями».
Опыты показали, что подобный «гелевый» бронежилет не уступает по своим защитным свойствам тридцати слоям кевларовой ткани.
militaryarms.ru
Армия России: Бронежилеты
Общевойсковой бронежилет 6Б-12-1 Вооруженных Сил Российской Федерации
Производитель: ЗАО «АРМАКОМ»
Бронежилет 6Б33 вооруженных сил России
Бронежилет 6Б33 вооруженных сил России
Общевойсковой бронежилет 6Б11-3 Вооруженных сил РФ
Общевойсковой бронежилет 6Б11-3 Вооруженных сил РФ
Общевойсковой бронежилет 6Б-3 ТМ Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б-3 ТМ Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б11 Вооруженных сил РФ. Бронекомплект «Забрало»
Общевойсковой бронежилет 6Б11. Бронекомплект «Забрало»
Бронежилет 6Б11, а также другие бронежилеты родственных моделей 6Б12 и 6Б13 входят в бронекомплект «Забрало».
Были приняты на замену бронежилетам серии «Улей»: 6Б3ТМ-01, 6Б4-01 и 6Б5. Отличительной способностью бронежилетов 6Б11, 6Б12 и 6Б13 является более высокий уровень и площадь защиты.

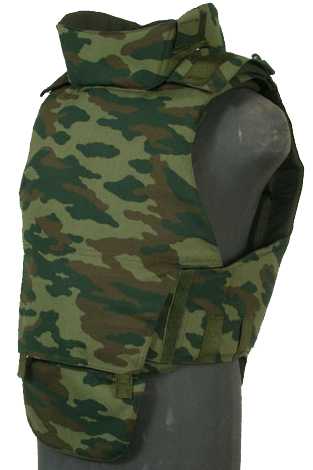

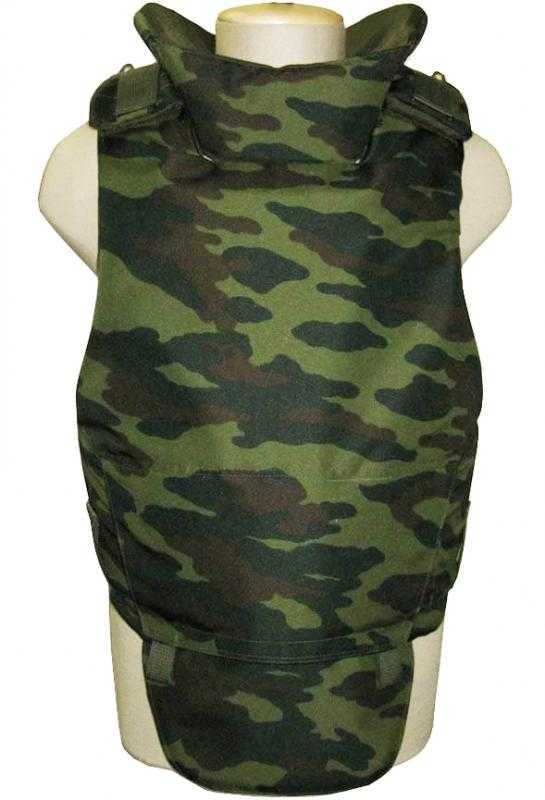

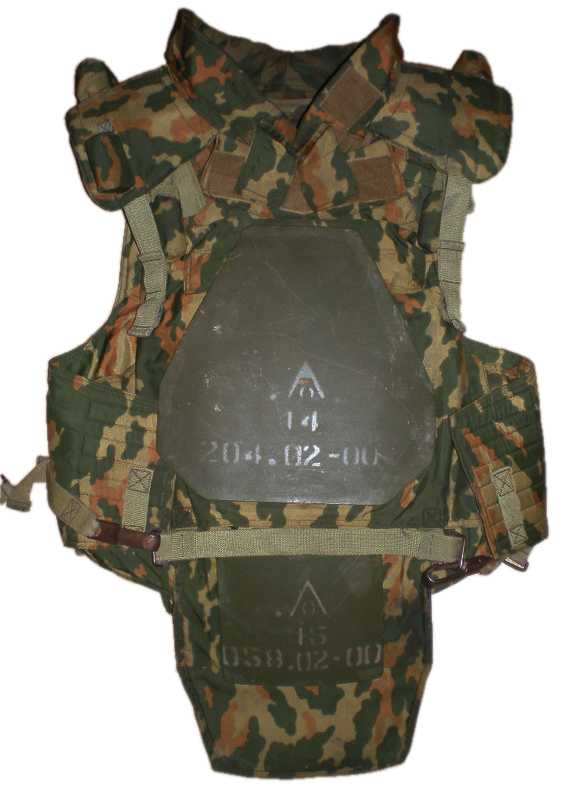

Общевойсковой бронежилет 6Б-12 Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б-12 Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б-12 относится к серии «Забрало». Бронежилет предназначен для защиты военнослужащих Вооруженных Сил Российской Федерации от пуль стрелкового оружия и различных осколков. Передняя часть бронежилета 6Б-12 имеет 3-й класс защиты, задняя часть -2-ой класс защиты
Бронежилет 6Б12-4 состоит из грудной и спинной секций, соединенных в плечевой области застежками и ременно-пряжечным соединением в области пояса, с помощью которых можно производить регулировку бронежилета по росту и размеру. В области пояса соединение секций производится посредством ворсовой застежки и ремня с карабином и зацепом. Грудная секция имеет откидной фартук для защиты паха.
Внутренняя часть бронежилета имеет амортизирующую поверхность выполненная в виде вертикальных полос, такая форма внутренней поверхности кроме всего служащит для более лучшего проветривания и обеспечиваюет снижение контузионного воздействия. Воротник бронежилета состоит из передней и задней части, предназначен для защиты шейной и подбородочной области лица от осколков.
Бронезащита состоит:
Задний кевларовый бронепакет
Грудной кевларовый бронепакет
Кевларовый бронепакет защиты паховой области
Пластина для защиты брюшной полости (6 мм) и чехол
Пластина для защиты спины (2 мм) и чехол к ней
Пластина для защиты грудной области (6 мм) и чехол
Бронепластины вставляються в специальные чехлы, изготовоенные из слоя кевлара обшитого подкладочной тканью, закрывающиеся на ворсовую застежку
Для удобства обращения и правильности сборки бронежилета на пластинах и чехлах к ним нансены надписи «ВВЕРХ» и даже стрелочка есть для нерусских и полуграмотных.
А так же надпись «К ТЕЛУ» и указан класс защиты.
Маркировка класса защиты находится на бронепакетах.
Защита паховой области снабжаеться отдельным бронепакетом и может заправляться внутрь жилета.
Площадь защиты (в зависимости от размера):
— общая (от осколков и пуль пистолетов ПМ и АПС) -46 / 50 / 52 кв. дм.,
— передняя часть (от пуль стрелкового оружия) -8 кв.дм.;
— спина (от пистолетных пуль) -8 кв.дм.
Масса бронежилета -8,4 / 8,5 / 8,7 кг.

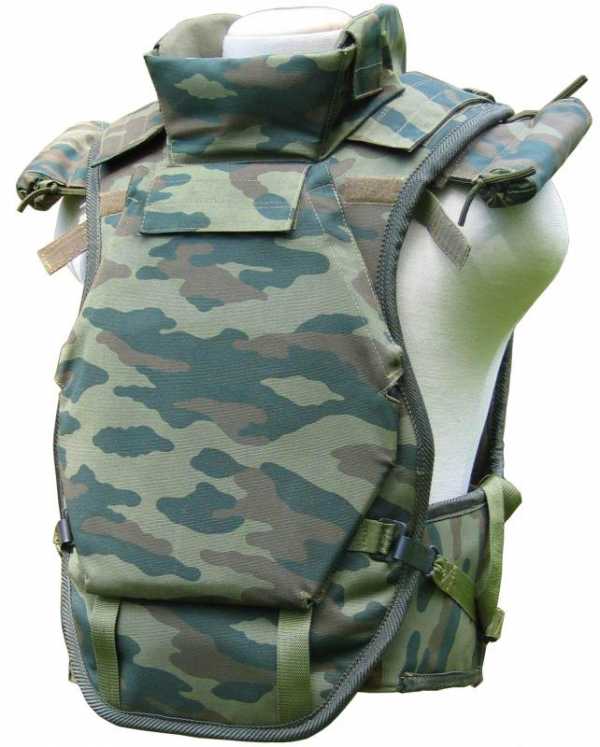

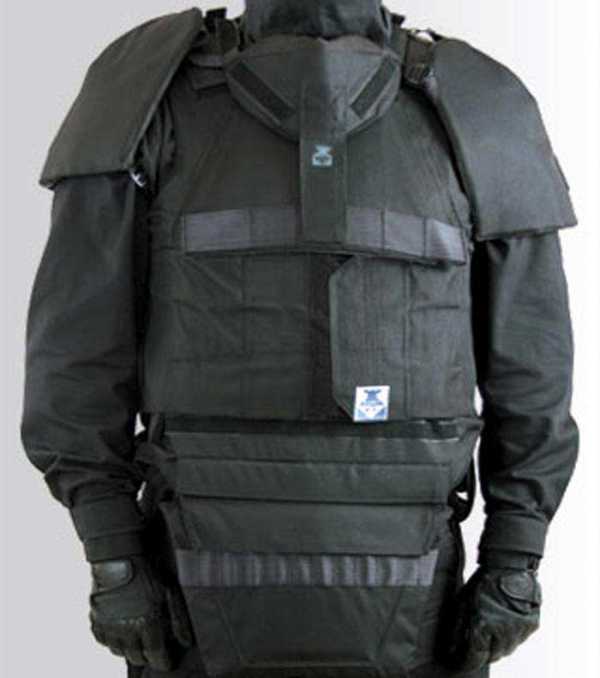

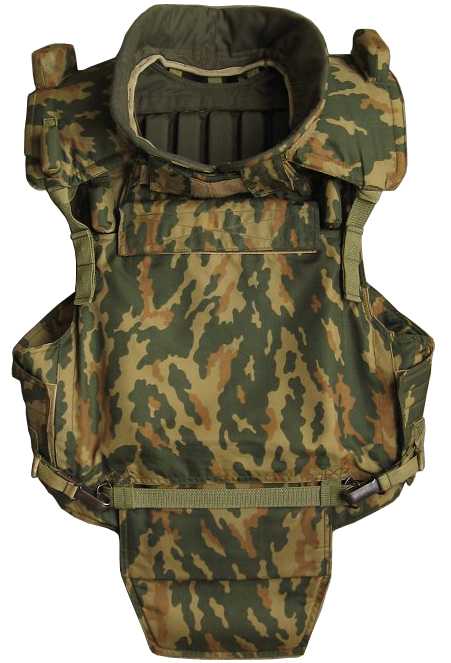

Штурмовой бронежилет 6Б13 Вооруженных сил РФ
Штурмовой бронежилет 6Б13
Бронежилет 6Б13 предназначены для круговой защиты от поражения холодным оружием, осколками снарядов, мин, гранат и т.п., а также для защиты жизненно-важных органов от поражения пулями патронов стрелкового оружия. Используются в комплекте боевой индивидуальной экипировки (БКИЭ) в качестве средства бронезащиты военнослужащих СВ и ВДВ при ведении всех видов боевых действий.
Представленный бронежилет разработан и производился на предприятии “НПФ “ТЕХИНКОМ” г. Санкт-Петербург. Серийный выпуск бронежилета 6Б13 наладили два предприятия: ООО НПФ “ТЕХИНКОМ” и ЗАО “ЦВМ” АРМОКОМ”.

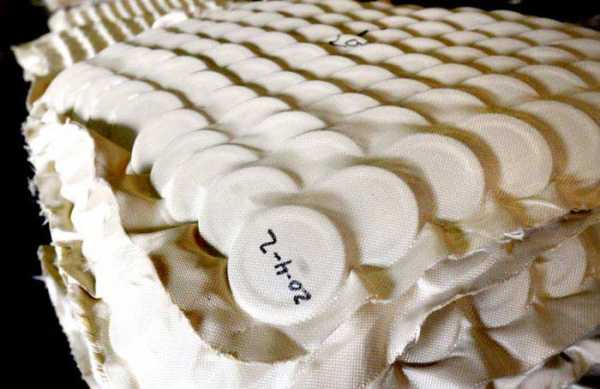

Керамические бронепанели к бронежилету 6Б13, также для других жилетов этой серии (6Б11-1, 6Б12-1, 6Б13) производятся только в НПФ “ТЕХИНКОМ”. Бронежилеты унифицированы, имеют единую конструкцию, которая предусматривает возможность изменения уровня защиты от I-го до IV-го по классификации МО РФ с учетом боевой обстановки и специфики боевой деятельности военнослужащих основных воинских специальностей. Для этого бронежилеты оснащены быстросменяемыми тканевыми и (или) композитными керамическими бронепанелями “Гранит-4″. Возможно исполнение БЖ с вариацией уровней защиты от 1-го до 6А по ГОСТ Р 50744-95 (от NIJ3a до NIJ4 ).
Бронежилеты 6Б12-1 и 6Б13 оснащены единой по пулестойкости грудной бронепанелью, что обеспечивает защиту со стороны груди от поражения пулями всего стрелкового оружия калибром 7,62 мм и ниже. Бронежилеты 6Б13 оснащены также спинными бронепанелями соответствующего уровня защиты.

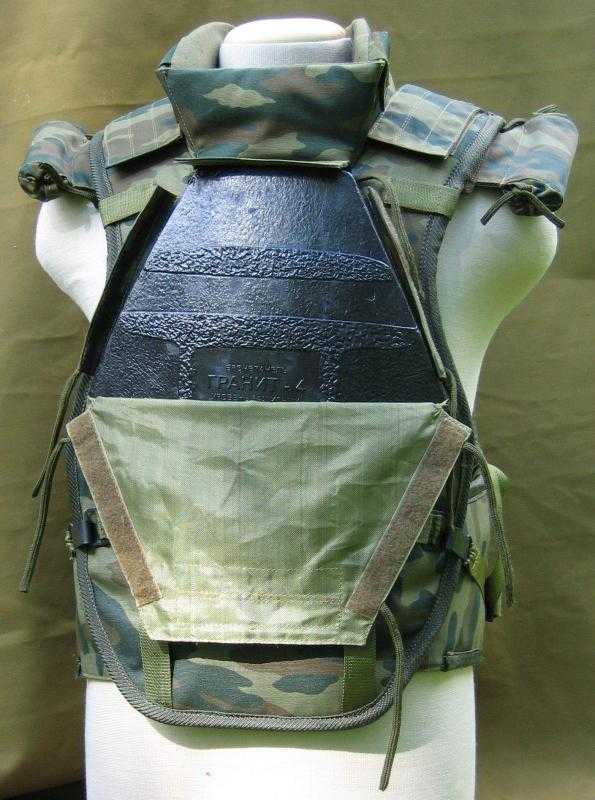

Техническое решение органо-керамической бронепанели “Гранит-4″ защищено патентом РФ N 2190823.
Нормативный акт: Приказ Министерсва Обороны РФ N 370 от 14.07.2000 г.
Штурмовой бронежилет 6Б13-М Вооруженных Сил Российской Федерации
Бронежилет 6Б13-М, это модифицированный бронежилет 6Б13.

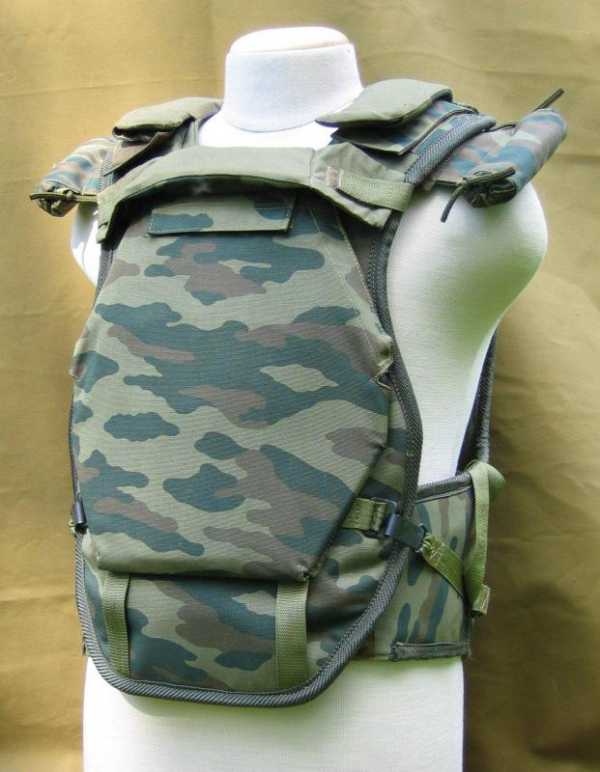

Общевойсковой бронежилет 6Б23-1 Вооруженных Сил Российской Федерации
Общевойсковой бронежилет 6Б23-1
Бронежилет с маркировкой 6Б23-1 сменил своих предшественников бронежилетов серии «Забрало», а именно бронежилеты: 6Б11, 6Б12 и 6Б13. Разработчиком и производителем данного бронежилета выступило предприятие ЗАО НПП «КлАСС». Бронежилет был разработан в 2003 году и в уже в 2004 году НПП «КлАСС» поставило на склады Минобороны РФ первую партию.
Общевойсковой бронежилет 6Б23-1 служит средством индивидуальной бронезащиты личного состава боевых подразделений СВ, ВДВ, морской пехоты ВМФ и т. д., предназначен для снижения вероятности поражения пулями патронов стрелкового оружия, осколками снарядов (мин, гранат) и холодным оружием.
Бронежилет состоит из грудной и спинной секций, соединяемых между собой в плечевой области при помощи разъемов, а на поясе -внешней частью поясного крепления и откидным клапаном. Между слоями защитных экранов секций имеются карманы для размещения тканевых, стальных или керамических панелей. Для защиты шеи БЖ имеет воротник. В боковой части поясного крепления помещены защитные экраны, предназначенные для обеспечения защиты боков.

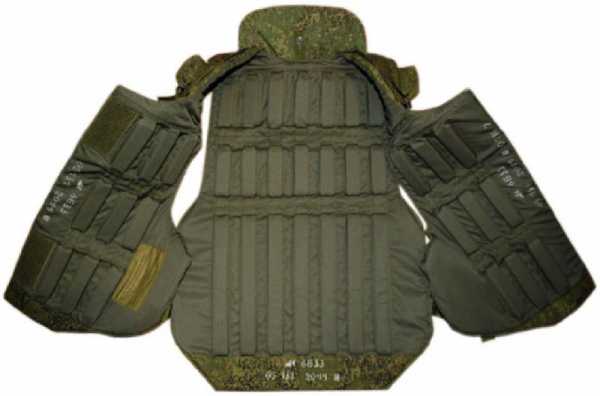

На обращенных к телу сторонах секций имеется вентиляционно-амортизирующая система в виде вертикальных полос из пенополиэтилена, которые обеспечивают снижение запреградного (контузионного) воздействия и вентиляцию поджилетного пространства.
В проекции жизненно важных органов бронежилет имеет повышенную противоосколочную стойкость (V50, 540 м/с) и может комплектоваться:
— бронепанелями грудной секции: тканевая (II уровень защиты), стальные (III уровень защиты), керамическая (IV уровень защиты).
— бронепанелями спинной секции: тканевая (II уровень защиты), стальная (III уровень защиты).
Тканевая бронепанель (II уровень защиты), обеспечивает защиту от пуль пистолетов ПММ и ТТ.
Стальная бронепанель (III уровень защиты), обеспечивает защиту от пуль автомата АКМ с термоупрочненным сердечником (патрон 57-Н-231) с 10 м, автомата АК-74(патрон 7Н22), винтовки М16(патрон М193, М855) с 25 м, автомата АК-74 (патрон 7Н24) и винтовки СВД (патрон 57-Н-323С) со стальным сердечником с дистанции 50 м.
Керамическая бронепанель (IV уровень защиты), обеспечивает защиту от пуль автомата АКМ (патрон 57-Б3-231) с дистанции 50 м и пуль винтовки СВД (патрон 7Н13или 7-Б3-3) с дистанции 100 м.
Бронежилет совместим с жилетом транспортным 6Ш92или 6Ш104. Производитель – НПП КлААС.
Площадь защиты:
— общая (1 класс) -48 кв.дм., противоосколочная стойкость -540 м/с., 1 г, 50%;
— грудь (2, 3 или 4 класс) -8 кв.дм.;
— спина (2 или 3 класс) -8 кв.дм.
Масса бронежилета (не более):
— с защитой груди и спины по 2классу -3,6 (3,0) кг;
— с защитой груди по 3 и спины по 2 классу – не более 7,4 кг;
— с защитой груди по 4 и спины по 2 классу – не более 6,5 кг;
— с защитой груди по 4 и спины по 3 классу -10,2 кг.
Комплектность:
— бронежилет противоосколочный;
— бронепанели: II уровня защиты – спинная, III уровня защиты – грудные (верхняя, нижняя) и спинная;
— сумка транспортировочная;
— ЗИП.

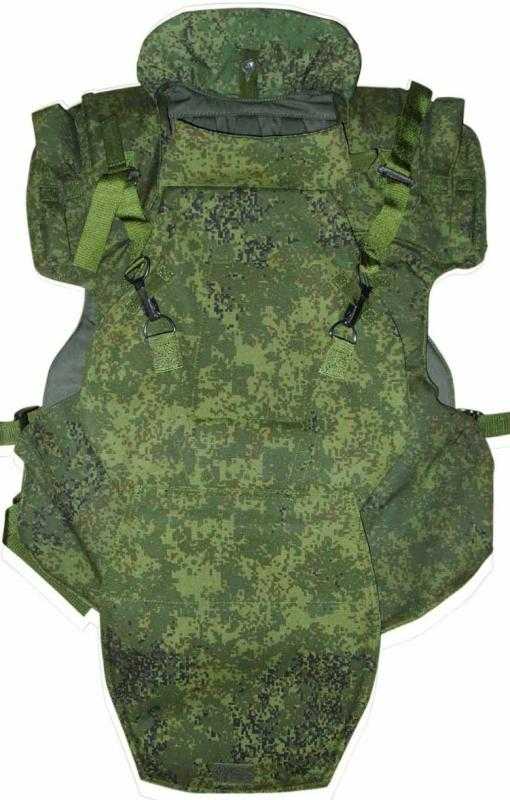

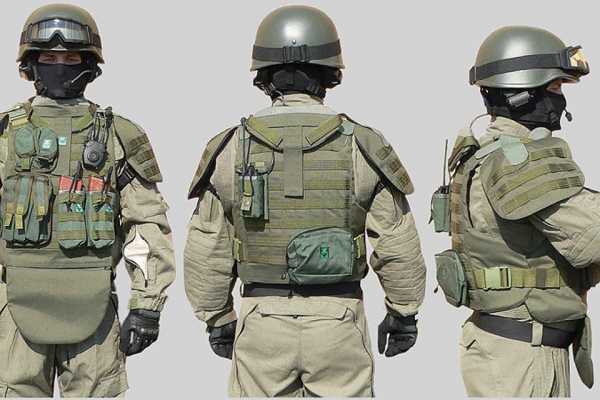

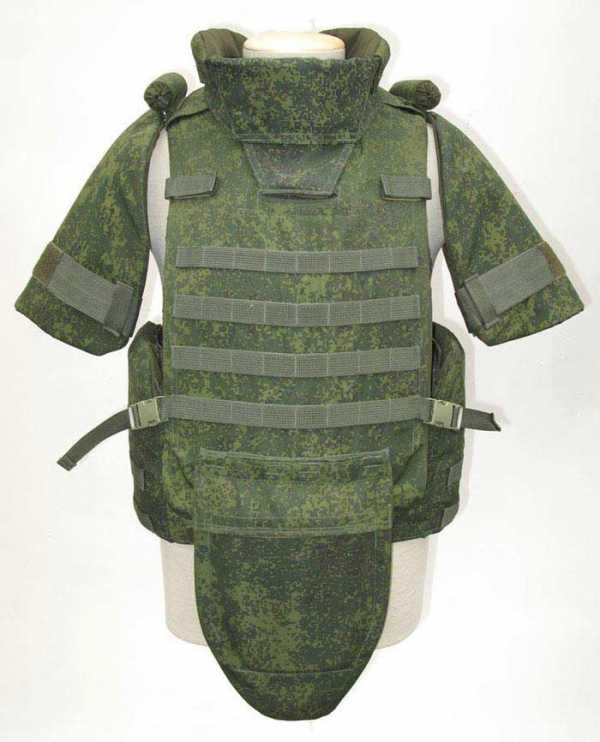

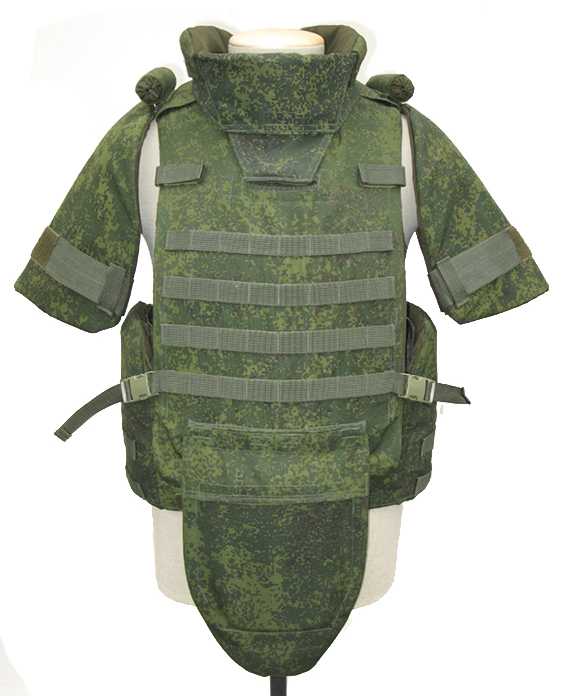

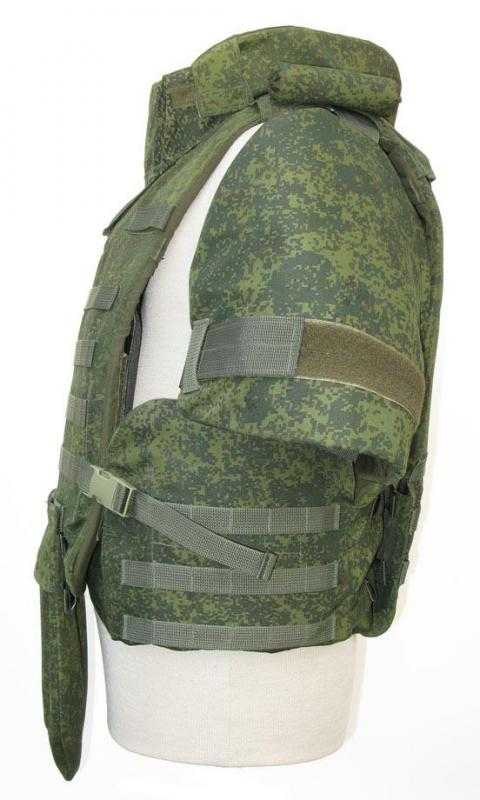

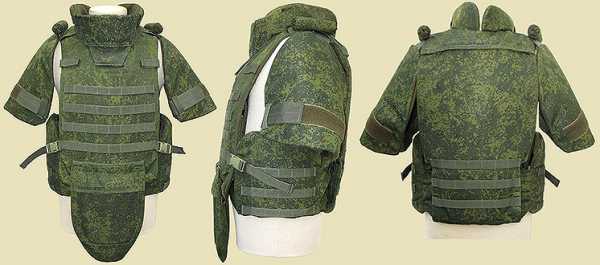

Штурмовой бронежилет 6Б43 Вооруженных Сил Российской Федерации
Штурмовой бронежилет 6Б43
Бронежилет 6Б43 является средством индивидуальной бронезащиты 6А класса согласно Российскому ГОСТу ГОСТ Р 50744-95 и элементом боевой экипировки военнослужащих Российской армии всех воинских специальностей.
Бронежилет 6Б43 предназначен для защиты от поражения, в том числе на близких дистанциях, пулями патронов стрелкового оружия, в том числе бронебойными и повышенной пробиваемости, осколками снарядов, мин, гранат, холодным оружием и снижения заброневой контузионной травмы в ходе ведения всех видов боевых действий.
Может применяться во всех климатических зонах. Сохраняет свои защитные свойства при температурах от минус 50 до плюс 50 градусов Цельсия включительно, а также при воздействии различных эксплуатационных факторов: атмосферных осадков, горюче-смазочных материалов, падения на твердый грунт.
Конструкцией предусмотрена адаптация бронежилета к различным условиям и боевым задачам путем оперативного изменения уровня и площади защиты жизненно-важных органов и возможность размещения элементов боевой экипировки в необходимом количестве в съемных (модульных) подсумках без применения штатных транспортных жилетов. При этом масса БЖ без учета экипировки в подсумках варьируется от 4,5 до 15 кг. Площадь противопульной защиты — в диапазоне 7,5-30 дм2, противоосколочной — в диапазоне 42,2-68,5 дм2. Предусмотрена возможность мгновенного сброса бронежилета.
Для улучшения эргономических и габаритных показателей при ношении поверх зимней формы одежды возможно использование бронежилета без вентиляционно-амортизационных модулей.
Допускается применение бронежилета в базовой комплектации для скрытого ношения под верхней одеждой.
Особенности конструкции
Бронежилет 6Б43 построен по модульному принципу. Выпускается в двух комплектациях:
Базовый комплект (масса — до 9 кг) включает:
— противоосколочный модуль (круговая защита торса и шеи). Общая площадь 42-47 дм2;
— унифицированные противопульные грудной и спинной модули (бронепанели) площадью по 7,5-8,2 дм2 каждый;
— грудной и спинной вентиляционно-амортизационные модули.
Расширенный комплект (масса — до 15 кг) включает дополнительное оснащение:
— боковые противопульные модули (бронепанели) -3-3,5 дм2 каждая;
— паховый противоосколочный модуль -5-5,3 дм2
— паховый противопульный модуль (бронепанель) -3-3,5 дм2;
— плечевые противоосколочные модули -13,8-17,2 дм2;
— спинной нижний противопульный модуль (бронепанель) -2,5-3 дм2;
— боковые вентиляционно-амортизационные модули.
Допускается применение бронежилета в произвольном сочетании модулей по уровню защиты, в том числе в варианте облегченном, противоосколочном по всей площади (масса -4,5 кг).
Противоосколочные модули выполнены из арамидной ткани Русар. Противопульные модули (бронепанели) выполнены из композита на основе корундовой керамики.
Для мгновенного (не более 3 секунд) сброса изделия в экстремальной ситуации, БЖ оснащен устройством экстренного сброса, совмещенного с системой индивидуальной подгонки по фигуре.
Внешний чехол бронежилета выполнен из износостойкой ткани, имеет камуфлирующую окраску, снижающую заметность в видимом и инфракрасном диапазонах волн, оснащен унифицированной системой крепления карманов и подсумков, совместимой со штатным жилетом транспортным универсальным 6Ш112.
Российский бронежилет 6Б43 выпускается в 3-х размерах, которые охватывают весь диапазон размерных признаков типовых фигур военнослужащих.
Полное наименование армейского бронежилета — Общевойсковой штурмовой бронежилет с улучшенными тактико-техническими характеристиками 6Б43 .
Сокращенное наименование — Бронежилет 6Б43.
Условное наименование — Изделие 6Б43.
Индекс -6Б43.
Условия при которых проводились испытания бронежилета 6Б43
(справедливо для всех наших панелей)
— нормальные условия;
— выдержка 2 часа при -50С и обстрел;
— выдержка 2 часа при +50С и обстрел;
— замачивание вместе с противоосколочным пакетом в пресной и морской воде и обстрел;
-3х-кратный сброс бронепанели с 1.5 метров на бетонный пол;
— однократный сброс бронепанели в составе жилета и 80-килограммового манекена с 2х метров на бетонный пол;
— дегазация/дезактивация.

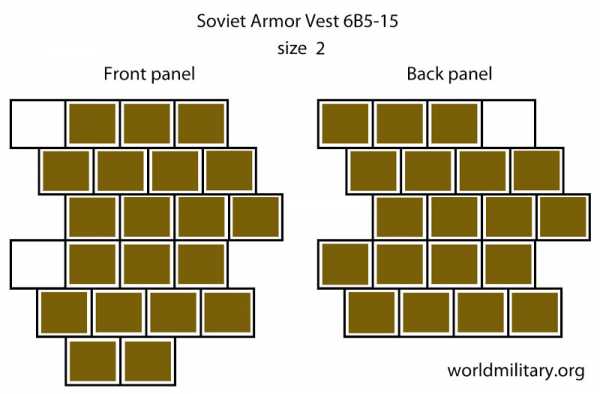

Scheme of karbid bora (russian kevlar) plates of soviet armor vests 6B5-15
|
T itle of Armor Vest |
Size |
Front Panel |
Back Panel |
||
|
T itle of Plates |
Q uantity |
T itle of Plates |
|
||
|
6B5-15 |
1 |
Karbid bora АДУ-14.20.00.000 thickness 13 mm |
17 plates |
Karbid bora АДУ-14.20.00.000 thickness 13 mm |
17 plates |
|
6B5-15 |
2 |
Karbid bora АДУ-14.20.00.000 thickness 13 mm |
20 plates |
Karbid bora АДУ-14.20.00.000 thickness 13 mm |
19 plates |
Схема размещения титановых пластин общевойскового бронежилета 6Б3 ТМ
| Наименование бронежилета | Размер | Передняя панель | Задняя панель | ||
|---|---|---|---|---|---|
| Наименование бронеэлементов | Кол-во | Наименование бронеэлементов | Кол-во | ||
|
6Б3TM |
1 |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
12шт. |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
12шт. |
|
6Б3TM |
2 |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
15шт. |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
15шт. |
|
6Б3TM-01 |
1 |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
12шт. |
Титан ВТ-14 АДУ-605-80 толщиной 1,25 мм |
7шт. |
|
6Б3TM-01 |
2 |
Титан ВТ-23 АДУ-605Т-83 толщиной 6,5 мм |
15шт. |
Титан ВТ-14 АДУ-605-80 толщиной 1,25 мм |
|
militaristwear.com
Топ 10 Бронежилетов
На протяжении многих веков воины использовали для защиты доспехи. Вслед за прогрессом доспехи тоже эволюционировали и из тканных, деревянных, кожаных и прочих сегодня превратились в самую надёжную и даже «абсолютную» броню – бронежилеты. Итак, лучшие из лучших! От чего и каким образом они могут защитить?
1 ЗКС «Дублон» (защитный костюм сапёра)
Разработанный в РФ ещё в 2000 г., на сегодняшний день «Дублон» является самым надёжным бронекостюмом даже по сравнению с импортными аналогами. Постоянно совершенствуя эту броню, производитель (ОАО «НИИ Стали») добился в итоге прекрасных результатов. «Дублон» состоит из более чем 50 титановых бронеэлементов, обеспечивая защиту не только тела, но и рук, ног и лица. Помимо пуль АК и СВД он способен защитить и от взрыва мощностью до 0,5 кг (в тротиле). Конечно, такой высокий уровень противопульной и осколочной защиты имеет и свой вполне объяснимый минус — вес. ЗКС весит более 40 кг.
2 БКЗ-6/3-6а
Не имеющее «красивого» имени, это изделие отечественных специалистов вполне достойно и первого номера в нашем списке. Оно гарантированно защитит и от пуль калибра 7,62 (АК) и от снайперов (СВД), о пистолетных и револьверных «потугах» говорить не приходится. Боевой штык-нож? Для бронежилета это не проблема — удержит удар с силой в 45 Дж. Защищает грудь, спину и бока специальной композитной бронёй. Кроме этого, комплектуется дополнительными бронеэлементами для шеи, предплечий, бёдер и паха. Ткань чехла БКЗ механически прочная, водостойкая и не подвержена горению. Полный вес — 12 кг. Перечислять все его технические особенности можно очень долго, а если кратко – БКЗ один из лучших!
3 IBA «Перехватчик»
Бронежилеты данного типа широко использует армия США. Отличительная особенность «Перехватчика» — это покрытие из уникального баллистического тканевого материала «твэрон». Чехол из этого материала позволил уменьшить его вес на 18-20% (в зависимости от комплектации) без ущерба для пулестойкости. Этот бронежилет способен защитить от пуль стандарта НАТО (9*19), а с дополнительными бронепластинами — и от пуль калибра 7,62 (АК). Масса «Перехватчика» -11,4 кг. Согласно американской классификации бронежилетов, это изделие — одно из лучших благодаря своей эргономике и, собственно, надёжности. Но, как выяснилось, российские стандарты несколько требовательнее и строже, поэтому «американец» у нас 3-й.
4 Штурмовой «ФОРТ Росич»
Одна из новейших разработок. Офицеры спецподразделений характеризуют это изделие как высокоэффективную защиту с повышенной пулеустойчивостью и, что немаловажно, комфортностью. Разработан для спецподразделений, вступающих в непосредственный огневой контакт. Модульная конструкция «Росича» не является сегодня чем-то новым — почти все современные бронежилеты имеют возможность добора элементов для дополнительной защиты, но при этом «Росич» весит всего 6,5 кг, что позволяет бойцу двигаться намного свободнее.
И вновь — изделие родом из США. С 2009 начал поступать в ВС стран НАТО. Основные особенности этого бронежилета: увеличенная площадь противоосколочной защиты, система быстрого сброса (необходима, к примеру, при ранении или падении солдата в водоём), а также установка боковых элементов защиты без дополнительных модулей. Конструкция позволяет равномерно распределять вес жилета между мышцами живота и спины, а не на плечи. Несмотря на это, с 2011 года в армии США рассматривается вопрос о дополнении или замене данного изделия каким-либо иным, по причине большого веса бронежилета. В полном комплекте и большого размера вес его достигает 16 кг, что считается слишком большим и отрицательно действует на подвижность солдата.
6 Штурмовой бронежилет «6Б43»
Принят на вооружение ВС РФ в 2010 г. Класс защиты А, Б. Защитит солдата и на дальней, и на ближней дистанции, от обычных пуль и от бронебойных. Может применяться во всех климатических зонах при температуре от -50 до +50оС включительно! При этом масса варьируется, как и у всех подобных изделий — от 4,5 до 15 кг. Так же, как и импортные образцы, оснащён системой быстрого сброса. В общем, на уровне, если не выше! Почему же 6-е место? По практическим оценкам специалистов, есть одна существенная недоработка: разная регулировка для стоячего и сидячего положений, что не только неудобно, но и попросту непрактично — приходится бронежилет постоянно «подтягивать» или, наоборот, «отпускать». Это упущение, видимо, будет ещё исправляться.
7 MTV (Модульный тактический бронежилет)
По факту этот западный образец (со столь «музыкальным» названием) является более ранней версией IOTV. Но на сегодняшний день ещё состоит на вооружении ВС США и НАТО. Защищает от осколков и пуль калибра 9*19 (класс 3а по западным стандартам), а при установке дополнительных композитных бронеэлементов, и от автоматных и винтовочных пуль. Его масса составляет 14 кг. Также конструкция обеспечивает солдату некоторое удобство, более эффективно распределяя массу по верхней части туловища.
8 «Кираса Универсал»
Следующий отечественный образец предназначен как для армии, так и для личного состава полиции. В различных комплектациях «Кираса» классифицируется по защите от 2-го по 6-й класс. Конструкция не обременена сложными элементами или экспериментальными разработками — всё предельно просто. В этом и заключается привлекательность данного образца. Бронепанели у «Кирасы» созданы из специальной броневой стали и керамики, обеспечивают надёжную круговую защиту всего торса. Форма бронепанелей и удобные застёжки обеспечивают простую подгонку бронежилета к телу. Полный вес изделия — 14 кг.
9 «Шкура Дракона» («Dragon Skin»)
Такое интересное имя получила новая разработка американской фирмы за необычный для бронежилетов подход к защите. Броня состоит из керамических дисков диаметром 5 см и толщиной 6 мм, расположенных по отношению друг к другу наподобие кольчуги. На испытаниях «Шкура дракона» выдержала несколько десятков попаданий пистолетных, револьверных пуль, и даже выстрелы из М16 не пробили бронедиски. Отдельный вопрос по АК… Некоторые испытания прошли успешно, и их обнародовали. Но есть примеры из испытаний любителями, которые не дали положительных результатов, и даже наоборот, АК буквально «раскрошил» диски брони. В остальном смелый подход в конструкции дал положительный результат. Масса — от 6 до 8 кг, что также является плюсом.
10 «Корсар МЗС»
Последним из бронежилетов наружного ношения мы ставим этот образец. Яркий пример повышенной эргономичности и удобства в эксплуатации со встроенной системой «molli». «Корсар» состоит из 4-х частей с системой быстрого съёма. Чехол бронежилета изготовлен из сверхпрочного тканевого материала (новейшая отечественная разработка), благодаря чему имеет облегчённый вес при достойной пулестойкости (2-4 класс). Стальные пластины удержат ПМ и ТТ со стальным сердечником. Пуля АК не пройдёт, если не имеет того же стального сердечника. В целом «Корсар» очень надёжен и прост в ношении. Общий вес в комплектациях варьируется, но не превышает 8 кг.
С появлением новых материалов бронежилеты становятся еще прочнее, надежнее и легче. Надеемся, скоро прочтем о еще более совершенных моделях!
dekatop.com
классификация, легенды, мифы и реальность » Военное обозрение
Сегодня, когда развитие вооружения идет семимильными шагами, остро встал вопрос о защите бойца в бою. Вообще, если говорить о такой защите в целом, задача стояла всегда. С появлением оружия появился и вопрос защиты. На протяжении тысячелетий воины защищали тело от воздействия оружия противника.
Материалы, которые использовались для решения этой проблемы, были самые различные. От кожи до металла. Вспомните первые «бронежилеты» древних. Кожаные доспехи, прикрывающие наиболее часто поражаемые места. Параллельно в других странах доспехи делали из нескольких слоев ткани. Кстати, эффективность этих доспехов на тот период в обоих случаях была достаточно высокой.
Затем, с появлением железного оружия, появились и металлические латы. Модификаций было тоже множество. И многие сотни и тысячи жизней были спасены. Кульминацией развития металлической защиты можно считать латы средневековых рыцарей. Человек-танк. Да ещё и быстро передвигающийся на коне! Он был действительно серьезной силой.
Однако такая защита имела один, но существенный недостаток. Металл тяжел. Рыцарские латы весили от 30 до 40 килограммов и больше. Поэтому, если рыцаря сбрасывали с коня, он превращался в прекрасную мишень для пехотинцев. Воевать на земле в таких доспехах могли лишь немногие.
Появление же огнестрельного оружия практически свело на нет все преимущества рыцарской защиты. И на какое-то время о защите забыли. Долгое время считалось, что пуля преодолеет любую защиту. Вспомните картины 19 века. Какие-то части рыцарских доспехов сохранились только на парадной форме офицеров и генералов. В бою же они были практически не защищены.
Как ни парадоксально, но интерес к индивидуальной защите вновь возник благодаря артиллерии. После анализа поражений солдат в сражениях Первой мировой войны оказалось, что больше половины ранений приходилось именно на осколки от снарядов артиллерии. Причем, самые фатальные ранения были в голову и в туловище. Больше половины смертей было от ранений в область груди и живота.
В период Великой Отечественной войны широкую известность приобрели кирасы Красной Армии. Читатели помнят советские «железные дивизии». Солдаты носили стальные нагрудники (СН-38 и СН-42). Эти нагрудники действительно защищали от осколков (до 1 грамма со скоростью 1000 м/с) и пуль от автомата МР-40. Но и вернули старую проблему «неповоротливости» солдата.
Именно кирасы стали «дедушками» современных бронежилетов. А вот «папы» и «мамы» были уже разными. В нескольких странах конструирование и производство бронежилетов было организовано самостоятельно. И это привело к появлению разных стандартов защиты. Причем стандарты эти различаются существенно.
В этой статье я постараюсь сравнить защиту разных стран. Естественно, основываясь на результатах испытаний именно тех стран, которые их производят. Именно поэтому сравнение будет достаточно условно.
Российские бронежилеты. Здесь действуют два стандарта. ГОСТ Р 50744-95/1999 и ГОСТ Р 50744-95/2014. Оба стандарта разработаны Всероссийским НИИ стандартизации Госстандарта России. Поэтому буду писать сразу в двух вариантах.
1 класс защиты
Пистолет ПМ, 9-мм пуля со стальным сердечником, скорость 325 м/с. Револьвер «Наган», 7,62-мм пуля со свинцовым сердечником, скорость 295 м/с.
Бр1 (ГОСТ от 2014 года)
Пистолет АПС, 9-мм пуля со стальным сердечником, скорость 335 м/с.
2 класс защиты
Пистолет ПСМ, 5,45-мм пуля, 2,5 грамма, со стальным сердечником, скорость 335 м/с.
Бр2
Пистолет СР-1, 9-мм пуля , 7,93 грамма со стальным сердечником, скорость 390 м/с.
Для этого класса имеется ещё и подкласс в обоих стандартах.
2А
Охотничье ружьё, 12 калибр (18,5 мм). Пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
С1
Охотничье ружье, 12 калибр, пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
3 класс защиты
Автомат АКМ, 7,62-мм пуля, 7,9 грамма, со стальным сердечником, скорость 895 м/с.
Бр3
Пистолет Ярыгина, 9 мм, патрон 9 х 19 мм. Пуля 5,2 грамма со стальным термоупроченным сердечником, скорость 455 м/с.
4 класс защиты
Автомат АК-74 мм, Пуля 3,5 грамма, со стальным термоупроченным сердечником, скорость 895 м/с.
5 класс защиты
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным сердечником, скорость 830 м/c. Автомат АКМ, 7,62-мм пуля, 7,9 граммов, со стальным термоупроченным сердечником. скорость 720 м/c.
5а
Автомат АКМ, 7,62-мм пуля, 7,4 грамма, со специальным термоупроченным сердечником, скорость 750 м/c.
Бр4
Автомат Ак-74, 5,45-мм пуля, 3,5 грамма, со стальным термоупроченным сердечником, скорость 750 м/c.
6 класс защиты
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным термоупроченным сердечником, скорость 830 м/c.
6а
Винтовка СВД, 7,62-мм пуля, 10,4 грамма, со специальным сердечником, скорость 810 м/c.
Бр5
Винтовка СВД, 7,62-мм пуля, 9,4 грамма со стальным термоупороченным сердечником, скорость 830 м/c. Винтовка СВД, 7, 62-мм пуля, 10,4 грамма, со стальным термоупроченным сердечником, скорость 810 м/c.
Бр6
Винтовка ОСВ-96 или В-94, 12,7-мм пуля, 48,2 грамма, со стальным термоупроченным сердечником , скорость 830 м/c, расстояние 50 метров
Я специально так подробно описал российские бронежилеты. Как видите, неспециалисту разобраться в этом многообразии практически невозможно. И, если честно, слабо представляю себе новый класс жилетов Бр6. Таким калибром с такого расстояния не пробить индивидуальную защиту… Но если производители позиционируют именно такую устойчивость, то остается только снять перед ними шляпу. Да и запреградное смещение…
Для Европы существует свой стандарт, общеевропейский — CEN. Для понимания разницы стандартов рассмотрим и его.
BR1
Винтовка, 0.32 пуля, 2,6 грамма с закругленным наконечником, скорость 360 м/c.
BR2, BR3
Пистолет, пуля 9 мм «Парабеллум», 8 граммов, с закругленным наконечником и мягким свинцовым сердечником, скорость 400 м/с.
Револьвер 9,07 мм, патрон «Магнум357», пуля 10,2 грамма коническая, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 430 м/c.
SG1, SG2
Короткоствольное ружье 12/70, пуля 31,0 граммов «Бреннеке», свинцовая, скорость 420 м/c.
BR4
Револьвер, 10,9 мм, патрон 0.44 «Магнум», пуля 15,6 граммов тупоконечная, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 440 м/c.
BR5
Винтовка 5,56 мм, патрон 5,56х45 мм НАТО. Пуля 4 грамма, со сплошной металлической оболочкой, с мягким свинцовым сердечником и заостренным стальным бронебойным наконечником, скорость 950 м/c.
BR6
Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9.5 граммов, со сплошной металлической оболочкой, с заостренным наконечником и мягким свинцовым сердечником, скорость 830 м/c.
BR7
Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9,8 грамма, остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником массой 3,8 грамма, скорость 820 м/c.
Если внимательно проанализировать требования стандартов, то выявляется интересная закономерность. У нас всего 6 классов защиты, в Европе 7. Но присмотревшись понимаешь: европейская классификация гораздо ниже, чем заявленные цифры.
Так, российский второй класс по обоим ГОСТам соответствует сразу двум классам Европы — BR2 и BR3. И там уже все на единицу классности больше везде. А вот, упомянутого мной выше российского Бр6 нет даже рядом.
Но особенность европейских и американских силовиков в том, что в этих структурах существуют и свои собственные стандарты. Проще говоря, министерства стран имеют право самостоятельно устанавливать стандарт защиты для своих служащих. Так что для полноты картины следует рассмотреть и такие стандарты.
Первым будет стандарт Полицейского управления ФРГ — DIN. Вторым — стандарт Национального института юстиции США — NIJ. Кроме этого, чтобы не возвращаться, сразу буду ставить примерное соответствие с российскими стандартами.
1 класс (Россия)/L (Германия)
Пистолет 9 мм, пуля 9 мм «Парабеллум», вес пули 8 граммов, со сплошным металлической оболочкой и мягким свинцовым сердечником, скорость 365 м/c.
I (США):
Пистолет 9 мм, патрон 380 АСР, пуля свинцовая, 6,2 грамма, с закругленным наконечником в оболочке из томпака, скорость 270 м/c.
Винтовка 5,6 мм, патрон 22, пуля 2,6 граммов, свинцовая, скорость 329 м/c
2 класс (РФ)/I (ФРГ)
Пистолет 9 мм, патрон 9х19 мм Парабеллум, пуля 8,0 граммов, со сплошной металлической оболочкой и мягким сердечником, скорость 410 м/c.
IIA-II
Пистолет 9 мм, патрон 9х19 Парабеллум, пуля 8,0 граммов с закругленным наконечником, в цельнометаллической оболочке, скорость 398 м/c. Пистолет 10 мм, патрон .40 S&W, пуля 11,7 грамма в цельнометаллической оболочке, скорость 352 м/c. Пистолет 11,43 мм, патрон 45 АСР, пуля 14,9 грамма в оболочке с закругленным наконечником, скорость 275 м/c. Револьвер 9,07 мм, патрон Магнум .357, пуля 10,2 грамма в оболочке с мягким сердечником, скорость 436 м/c.
4 класс (РФ)/III (ФРГ)
Винтовка 5,56 мм, патрон 0.223 «Ремингтон» (5,56х45 мм НАТО), пуля 4 грамма с мягким сердечником и стальным бронебойным наконечником, скорость 920 м/c. Винтовка 7,62 мм. Патрон .308 Винчестер (7,62х51 мм НАТО).Пуля 9,6 граммов, остроконечная со сплошной металлической оболочкой и мягким сердечником, скорость 830 м/c.
III (США)
Винтовка 7,62 мм, патрон 7,62 мм НАТО, в цельнометаллической оболочке, скорость 830 м/c.
6 класс (РФ)/ IV (США)
Винтовка 7,62 мм. Патрон 0.308 «Винчестер» (7,62х51 мм НАТО). Пуля остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником, скорость 820 м/c.
IV (ФРГ)
Винтовка 7,62 мм, патрон 0.30-06 «Спрингфилд М» (7,62х63 мм), пуля бронебойная , 10,8 грамма, скорость 878 м/c.
А закончить хочется несколькими советами тем, кто по роду своей службы или работы пользуется бронежилетами. Просто потому, что, как я думаю, слишком много мифов и совершенно глупых слухов по поводу этих средств защиты существует.
Первый совет чисто практический. Выбирайте не марку или красивую этикетку, а средство защиты. Откуда пошел этот миф, не знаю, но много раз слышал о преимуществах западных «броников» над российскими. Разубеждать не буду. Просто один существенный, для тех, кто понимает, факт.
Согласно российскому ГОСТу, запреградное смещение (смещение слоев бронежилета в направлении действия снаряда) не должна превышать 20 мм! Для зарубежных образцов допуск 30-40 мм.
Многие с удовольствием хвастают кевларовыми жилетами. Очень хороший материал! Полный аналог нашей ткани ТСВМ-ДЖ. Можно даже сказать — сестры-близнецы, а не ткани.
Почему я вспомнил о материале? Просто хочется развенчать очередную «утку» любителей рассказать о бронезащите. Выше вы прочитали об оружии, которое используется для проверки защитных свойств бронежилетов. Я не зря привел характеристики пули и её скорость.
Если вы вспомните кинофильмы о доблестных полицейских и агентах спецслужб, то вспомните и эпизод поражения главное героя преступником. Но преступник повержен другим героем, а наш встает, расстегивает рубашку, и мы видим бронежилет с пулями россыпью по всей груди.
Так вот, пуля пистолета ПМ по своей кинетической энергии равна удару кувалды весом примерно 2 кг! Так что сама пуля останется в тканях жилета, а вот на теле в лучшем случае будут достаточно приличные гематомы. Оружие «сильнее ПМ» сломает ребра, разорвет крупные сосуды и даже внутренние органы. Так что попадание в бронежилет иногда наносит даже более сильные травмы, чем в незащищенное тело.
Но это не значит, что жилет не нужен. Стрельба по вам будет вестись не в тире. Будет множество сопутствующих факторов, которые помогут выжить. И расстояние, и угол обстрела, и скорость, и масса пули… Потому вероятность летального исхода существенно уменьшается. Травма — да. Смерть — сомнительно. А если у вас в «бронике» есть ещё и КАП (климатический амортизационный подпор), то вообще мизер.
В целом же применение бронежилетов в армиях мира существенно уменьшает потери бойцов. По оценкам российских и западных экспертов, бронежилеты снижают вероятность поражения на 60%. Так что, при всех проблемах и выявленных недостатках, использование такой защиты в силовых ведомствах и частных структурах будет только расти. Пока есть новейшие разработки оружия, будут и новейшие разработки защиты от него.
topwar.ru
Бронежилеты: классификация, легенды, мифы и реальность
Сегодня, когда развитие вооружения идет семимильными шагами, остро встал вопрос о защите бойца в бою. Вообще, если говорить о такой защите в целом, задача стояла всегда. С появлением оружия появился и вопрос защиты. На протяжении тысячелетий воины защищали тело от воздействия оружия противника.
Материалы, которые использовались для решения этой проблемы, были самые различные. От кожи до металла. Вспомните первые «бронежилеты» древних. Кожаные доспехи, прикрывающие наиболее часто поражаемые места. Параллельно в других странах доспехи делали из нескольких слоев ткани. Кстати, эффективность этих доспехов на тот период в обоих случаях была достаточно высокой.
Затем, с появлением железного оружия, появились и металлические латы. Модификаций было тоже множество. И многие сотни и тысячи жизней были спасены. Кульминацией развития металлической защиты можно считать латы средневековых рыцарей. Человек-танк. Да ещё и быстро передвигающийся на коне! Он был действительно серьезной силой.
Однако такая защита имела один, но существенный недостаток. Металл тяжел. Рыцарские латы весили от 30 до 40 килограммов и больше. Поэтому, если рыцаря сбрасывали с коня, он превращался в прекрасную мишень для пехотинцев. Воевать на земле в таких доспехах могли лишь немногие.
Появление же огнестрельного оружия практически свело на нет все преимущества рыцарской защиты. И на какое-то время о защите забыли. Долгое время считалось, что пуля преодолеет любую защиту. Вспомните картины 19 века. Какие-то части рыцарских доспехов сохранились только на парадной форме офицеров и генералов. В бою же они были практически не защищены.
Как ни парадоксально, но интерес к индивидуальной защите вновь возник благодаря артиллерии. После анализа поражений солдат в сражениях Первой мировой войны оказалось, что больше половины ранений приходилось именно на осколки от снарядов артиллерии. Причем, самые фатальные ранения были в голову и в туловище. Больше половины смертей было от ранений в область груди и живота.
В период Великой Отечественной войны широкую известность приобрели кирасы Красной Армии. Читатели помнят советские «железные дивизии». Солдаты носили стальные нагрудники (СН-38 и СН-42). Эти нагрудники действительно защищали от осколков (до 1 грамма со скоростью 1000 м/с) и пуль от автомата МР-40. Но и вернули старую проблему «неповоротливости» солдата.
Именно кирасы стали «дедушками» современных бронежилетов. А вот «папы» и «мамы» были уже разными. В нескольких странах конструирование и производство бронежилетов было организовано самостоятельно. И это привело к появлению разных стандартов защиты. Причем стандарты эти различаются существенно.
В этой статье я постараюсь сравнить защиту разных стран. Естественно, основываясь на результатах испытаний именно тех стран, которые их производят. Именно поэтому сравнение будет достаточно условно.
Российские бронежилеты. Здесь действуют два стандарта. ГОСТ Р 50744-95/1999 и ГОСТ Р 50744-95/2014. Оба стандарта разработаны Всероссийским НИИ стандартизации Госстандарта России. Поэтому буду писать сразу в двух вариантах.
1 класс защиты
Пистолет ПМ, 9-мм пуля со стальным сердечником, скорость 325 м/с. Револьвер «Наган», 7,62-мм пуля со свинцовым сердечником, скорость 295 м/с.
Бр1 (ГОСТ от 2014 года)
Пистолет АПС, 9-мм пуля со стальным сердечником, скорость 335 м/с.
2 класс защиты
Пистолет ПСМ, 5,45-мм пуля, 2,5 грамма, со стальным сердечником, скорость 335 м/с.
Бр2
Пистолет СР-1, 9-мм пуля , 7,93 грамма со стальным сердечником, скорость 390 м/с.
Для этого класса имеется ещё и подкласс в обоих стандартах.
2А
Охотничье ружьё, 12 калибр (18,5 мм). Пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
С1
Охотничье ружье, 12 калибр, пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
3 класс защиты
Автомат АКМ, 7,62-мм пуля, 7,9 грамма, со стальным сердечником, скорость 895 м/с.
Бр3
Пистолет Ярыгина, 9 мм, патрон 9 х 19 мм. Пуля 5,2 грамма со стальным термоупроченным сердечником, скорость 455 м/с.
4 класс защиты
Автомат АК-74 мм, Пуля 3,5 грамма, со стальным термоупроченным сердечником, скорость 895 м/с.
5 класс защиты
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным сердечником, скорость 830 м/c. Автомат АКМ, 7,62-мм пуля, 7,9 граммов, со стальным термоупроченным сердечником. скорость 720 м/c.
5а
Автомат АКМ, 7,62-мм пуля, 7,4 грамма, со специальным термоупроченным сердечником, скорость 750 м/c.
Бр4
Автомат Ак-74, 5,45-мм пуля, 3,5 грамма, со стальным термоупроченным сердечником, скорость 750 м/c.
6 класс защиты
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным термоупроченным сердечником, скорость 830 м/c.
6а
Винтовка СВД, 7,62-мм пуля, 10,4 грамма, со специальным сердечником, скорость 810 м/c.
Бр5
Винтовка СВД, 7,62-мм пуля, 9,4 грамма со стальным термоупороченным сердечником, скорость 830 м/c. Винтовка СВД, 7, 62-мм пуля, 10,4 грамма, со стальным термоупроченным сердечником, скорость 810 м/c.
Бр6
Винтовка ОСВ-96 или В-94, 12,7-мм пуля, 48,2 грамма, со стальным термоупроченным сердечником , скорость 830 м/c, расстояние 50 метров
Я специально так подробно описал российские бронежилеты. Как видите, неспециалисту разобраться в этом многообразии практически невозможно. И, если честно, слабо представляю себе новый класс жилетов Бр6. Таким калибром с такого расстояния не пробить индивидуальную защиту… Но если производители позиционируют именно такую устойчивость, то остается только снять перед ними шляпу. Да и запреградное смещение…
Для Европы существует свой стандарт, общеевропейский — CEN. Для понимания разницы стандартов рассмотрим и его.
BR1
Винтовка, 0.32 пуля, 2,6 грамма с закругленным наконечником, скорость 360 м/c.
BR2, BR3
Пистолет, пуля 9 мм «Парабеллум», 8 граммов, с закругленным наконечником и мягким свинцовым сердечником, скорость 400 м/с.
Револьвер 9,07 мм, патрон «Магнум357», пуля 10,2 грамма коническая, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 430 м/c.
SG1, SG2
Короткоствольное ружье 12/70, пуля 31,0 граммов «Бреннеке», свинцовая, скорость 420 м/c.
BR4
Револьвер, 10,9 мм, патрон 0.44 «Магнум», пуля 15,6 граммов тупоконечная, со сплошной металлической оболочкой и мягким свинцовым сердечником, скорость 440 м/c.
BR5
Винтовка 5,56 мм, патрон 5,56х45 мм НАТО. Пуля 4 грамма, со сплошной металлической оболочкой, с мягким свинцовым сердечником и заостренным стальным бронебойным наконечником, скорость 950 м/c.
BR6
Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9.5 граммов, со сплошной металлической оболочкой, с заостренным наконечником и мягким свинцовым сердечником, скорость 830 м/c.
BR7
Винтовка 7,62 мм, патрон 7,62х51 НАТО, пуля 9,8 грамма, остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником массой 3,8 грамма, скорость 820 м/c.
Если внимательно проанализировать требования стандартов, то выявляется интересная закономерность. У нас всего 6 классов защиты, в Европе 7. Но присмотревшись понимаешь: европейская классификация гораздо ниже, чем заявленные цифры.
Так, российский второй класс по обоим ГОСТам соответствует сразу двум классам Европы — BR2 и BR3. И там уже все на единицу классности больше везде. А вот, упомянутого мной выше российского Бр6 нет даже рядом.
Но особенность европейских и американских силовиков в том, что в этих структурах существуют и свои собственные стандарты. Проще говоря, министерства стран имеют право самостоятельно устанавливать стандарт защиты для своих служащих. Так что для полноты картины следует рассмотреть и такие стандарты.
Первым будет стандарт Полицейского управления ФРГ — DIN. Вторым — стандарт Национального института юстиции США — NIJ. Кроме этого, чтобы не возвращаться, сразу буду ставить примерное соответствие с российскими стандартами.
1 класс (Россия)/L (Германия)
Пистолет 9 мм, пуля 9 мм «Парабеллум», вес пули 8 граммов, со сплошным металлической оболочкой и мягким свинцовым сердечником, скорость 365 м/c.
I (США):
Пистолет 9 мм, патрон 380 АСР, пуля свинцовая, 6,2 грамма, с закругленным наконечником в оболочке из томпака, скорость 270 м/c.
Винтовка 5,6 мм, патрон 22, пуля 2,6 граммов, свинцовая, скорость 329 м/c
2 класс (РФ)/I (ФРГ)
Пистолет 9 мм, патрон 9х19 мм Парабеллум, пуля 8,0 граммов, со сплошной металлической оболочкой и мягким сердечником, скорость 410 м/c.
IIA-II
Пистолет 9 мм, патрон 9х19 Парабеллум, пуля 8,0 граммов с закругленным наконечником, в цельнометаллической оболочке, скорость 398 м/c. Пистолет 10 мм, патрон .40 S&W, пуля 11,7 грамма в цельнометаллической оболочке, скорость 352 м/c. Пистолет 11,43 мм, патрон 45 АСР, пуля 14,9 грамма в оболочке с закругленным наконечником, скорость 275 м/c. Револьвер 9,07 мм, патрон Магнум .357, пуля 10,2 грамма в оболочке с мягким сердечником, скорость 436 м/c.
4 класс (РФ)/III (ФРГ)
Винтовка 5,56 мм, патрон 0.223 «Ремингтон» (5,56х45 мм НАТО), пуля 4 грамма с мягким сердечником и стальным бронебойным наконечником, скорость 920 м/c. Винтовка 7,62 мм. Патрон .308 Винчестер (7,62х51 мм НАТО).Пуля 9,6 граммов, остроконечная со сплошной металлической оболочкой и мягким сердечником, скорость 830 м/c.
III (США)
Винтовка 7,62 мм, патрон 7,62 мм НАТО, в цельнометаллической оболочке, скорость 830 м/c.
6 класс (РФ)/ IV (США)
Винтовка 7,62 мм. Патрон 0.308 «Винчестер» (7,62х51 мм НАТО). Пуля остроконечная, со сплошной металлической оболочкой и особо твердым стальным сердечником, скорость 820 м/c.
IV (ФРГ)
Винтовка 7,62 мм, патрон 0.30-06 «Спрингфилд М» (7,62х63 мм), пуля бронебойная , 10,8 грамма, скорость 878 м/c.
А закончить хочется несколькими советами тем, кто по роду своей службы или работы пользуется бронежилетами. Просто потому, что, как я думаю, слишком много мифов и совершенно глупых слухов по поводу этих средств защиты существует.
Первый совет чисто практический. Выбирайте не марку или красивую этикетку, а средство защиты. Откуда пошел этот миф, не знаю, но много раз слышал о преимуществах западных «броников» над российскими. Разубеждать не буду. Просто один существенный, для тех, кто понимает, факт.
Согласно российскому ГОСТу, запреградное смещение (смещение слоев бронежилета в направлении действия снаряда) не должна превышать 20 мм! Для зарубежных образцов допуск 30-40 мм.
Многие с удовольствием хвастают кевларовыми жилетами. Очень хороший материал! Полный аналог нашей ткани ТСВМ-ДЖ. Можно даже сказать — сестры-близнецы, а не ткани.
Почему я вспомнил о материале? Просто хочется развенчать очередную «утку» любителей рассказать о бронезащите. Выше вы прочитали об оружии, которое используется для проверки защитных свойств бронежилетов. Я не зря привел характеристики пули и её скорость.
Если вы вспомните кинофильмы о доблестных полицейских и агентах спецслужб, то вспомните и эпизод поражения главное героя преступником. Но преступник повержен другим героем, а наш встает, расстегивает рубашку, и мы видим бронежилет с пулями россыпью по всей груди.
Так вот, пуля пистолета ПМ по своей кинетической энергии равна удару кувалды весом примерно 2 кг! Так что сама пуля останется в тканях жилета, а вот на теле в лучшем случае будут достаточно приличные гематомы. Оружие «сильнее ПМ» сломает ребра, разорвет крупные сосуды и даже внутренние органы. Так что попадание в бронежилет иногда наносит даже более сильные травмы, чем в незащищенное тело.
Но это не значит, что жилет не нужен. Стрельба по вам будет вестись не в тире. Будет множество сопутствующих факторов, которые помогут выжить. И расстояние, и угол обстрела, и скорость, и масса пули… Потому вероятность летального исхода существенно уменьшается. Травма — да. Смерть — сомнительно. А если у вас в «бронике» есть ещё и КАП (климатический амортизационный подпор), то вообще мизер.
Спецтехконсалтинг кроме самих бронежилетов предлагает и другие средства индивидуальной защиты в большом ассортименте. Подробнее на сайте компании
В целом же применение бронежилетов в армиях мира существенно уменьшает потери бойцов. По оценкам российских и западных экспертов, бронежилеты снижают вероятность поражения на 60%. Так что, при всех проблемах и выявленных недостатках, использование такой защиты в силовых ведомствах и частных структурах будет только расти. Пока есть новейшие разработки оружия, будут и новейшие разработки защиты от него. Занимаются такими разработками и отечественные производители. Нужно отметить, что им есть что предложить. Например, на сайте «Спецтехконсалтинг» кроме самих бронежилетов можете ознакомиться и с другими средствами индивидуальной защиты в большом ассортименте. Думаю, специалисты оценят широкий спектр товаров.
/Александр Ставер, topwar.ru/
army-news.ru
Современные средства бронезащиты российской армии
Автор: Андрей Дмитриев.
Последние несколько лет для Вооруженных сил РФ ознаменовались переходом от участия в миротворческих операциях, в различных конфликтах малой интенсивности к настоящим активным боевым действиям.
Армия, которая долгое время не действовала за рубежом (исключением можно считать разве что краткосрочный конфликт в Южной Осетии), стала проводить крупные войсковые операции как на периферии, так и в дальнем зарубежье – речь идет о действиях российских Вооруженных сил в Крыму, а также об участии в Сирийском конфликте. Внимательный зритель на кадрах современных репортажей сразу заметит разительный контраст между обликом российского солдата сейчас и тем, что мы видели в Чечне и Южной Осетии.
Если раньше российский солдат напоминал скорее наемника (часто экипированного на собственные средства и без какого-либо единообразия), чем бойца регулярной армии, то теперь на видеозаписях, которые приходят из Сирии, мы видим воина, который внешним своим видом практически ничем не уступает своим коллегам из американской армии или Бундесвера.
Мы попробуем разобраться, что представляет собой современное снаряжение, которое находится на вооружении российской армии. Речь на этот раз пойдет о бронежилетах, транспортно-боев
ых системах (разгрузках) и бронешлемах.
История развития бронежилетов
Первые индивидуальные средства бронезащиты появились в Красной армии – это были стальные нагрудники, по большому счету, не сильно отличавшиеся от кирасы средневекового рыцаря. Такая защита была способна остановить пистолетную пулю и низкоскоростные осколки. Стальные нагрудники активно применялись в специальных штурмовых подразделениях в период Великой Отечественной войны.
После войны работы по созданию индивидуальной бронезащиты были большей частью заморожены. Изучался зарубежный опыт, такой как, например, американская интервенция во Вьетнам, где впервые были массово применены бронежилеты из композитных материалов.
Переломный момент наступил, когда Советская армия начала боевые действия в Афганистане – именно тогда в войска начали массово поступать новые бронежилеты. Разгрузками армия не практически не оснащалась. Приходилось или носить трофейные образцы, или шить самому некое подобие разгрузки из подручных материалов. Все что мог получить от снабженцев рядовой боец – это примитивные брезентовые подсумки. После распада СССР и начала Первой и Второй Чеченских кампаний ситуация в целом изменилась не сильно. Армия была оснащена уже устаревшими на тот момент бронежилетами. Денег на современную экипировку у армии тогда не было.
Наши дни

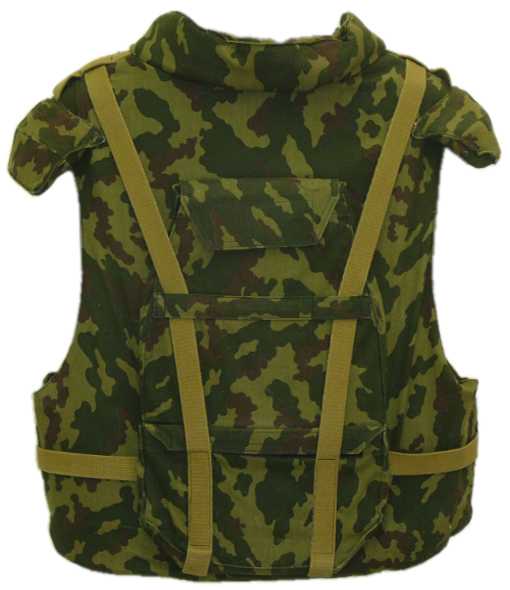

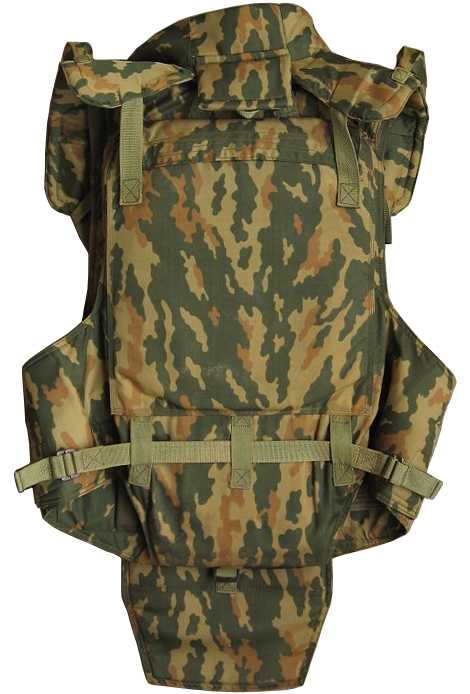

На данный момент российская армия оснащена в основном двумя моделями общевойсковых бронежилетов. Первый – это 6Б23-1, принятый на вооружение в 2003 году и уже порядком устаревший, а также не очень удобный в эксплуатации. Поставляемые в войска бронежилеты оснащались металлическими бронепластинами, более тяжелыми, чем керамические, а также обеспечивающими худший уровень бронезащиты. Такой бронежилет защищает только по третьему классу в проекции бронепластин. Это в лучшем случае защита от некоторых типов пуль автоматов АК-74 и АКМ. От автоматных пуль с повышенным бронепробитием и пуль снайперских винтовок, таких как СВД, бронежилет 6Б23-1 уже не спасет.
Также этот бронежилет получился не очень удачным в плане эргономики. Например, при стрельбе лежа воротник жилета очень сильно давит на шею солдата. Доходит до того, что в глазах начинает темнеть, и стрельба становится невозможной. Но в то же время отмечается хорошая возможность подогнать бронежилет по фигуре, и он не «болтается» на солдате, как предыдущие образцы. Специальные валики на плечах, которые должны не позволять автоматному ремню сползать в походном положении, сделаны недостаточно большими, вследствие чего автомат на плече приходится постоянно поправлять. Отсутствуют стропы для крепления подсумков УМТБС (универсальной модульной транспортно-боев
Однако здесь нужно учитывать, насколько давно 6Б23-1 был принят на вооружение. А также тот факт, что до последнего времени руководство вооруженных сил боевой экипировке уделяло не самое повышенное внимание. Сейчас эти бронежилеты носят в основном военные из частей, находящихся в тылу, и во вспомогательных войсках.
В зоне Сирийского конфликта и в передовых частях российская армия оснащена более современными общевойсковыми бронежилетами 6Б43. Эта модель была принята на снабжение в 2010 году, ее можно заметить в больших количествах в зоне сирийского конфликта, в частях, которые задействованы в миротворческих операциях, и наиболее боеспособных войсках, таких как ВДВ и «Спецназ».
Этот бронежилет во всем превосходит своего предшественника 6Б23-1. Начиная с защиты и заканчивая эргономикой. При меньшем весе, чем у 6Б23-1, он обеспечивает гораздо лучшую бронезащиту. В зоне керамических бронепанелей обеспечивается защита по классу 6А, что означает гарантированную защиту от бронебойно-зажиг
Также на 6Б43 присутствуют стропы УМТБС, позволяющие устанавливать любые подсумки сразу на бронежилет, не используя дополнительные транспортно-боев
Отдельно нужно упомянуть такие вещи, как систему быстрого сброса и эвакуационную петлю. Первая позволяет очень быстро сбросить бронежилет, буквально за несколько секунд, и избавиться от лишней ноши. Достаточно потянуть за специальную петлю возле воротника, и бронежилет сам спадет с бойца. Это особенно важно при форсировании водных преград или при ранении, когда от возможности быстро избавиться от бронежилета может зависеть жизнь солдата.
Эвакуационная петля, как понятно из названия, предназначена для эвакуации раненого бойца в экстренной ситуации, когда нет времени соорудить носилки и нужно максимально быстро покинуть опасный участок. За такую петлю можно перетаскивать раненого бойца даже одной рукой или в положении лежа. На 6Б43 появились специальные упоры для автоматного приклада, чего не было на 6Б23-1, значительно повышающие удобство стрельбы.
6Б43 — один из лучших бронежилетов мира

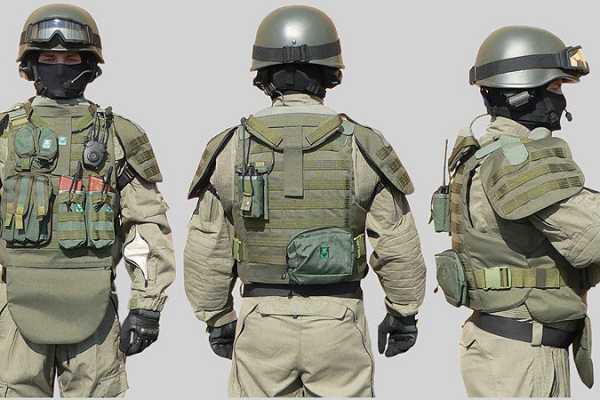

Бронежилет 6Б43 в полной комплектации.
В целом 6Б43 находится на уровне таких бронежилетов, как, скажем, американский IOTV.
При их сравнении у 6Б43 отмечается лучшая вентиляция, чем у американского аналога, а также более высокое качество бронепанелей. На испытаниях 6Б43 и IOTV бронепанель ESAPI, применяемая в IOTV, потеряла структурную целостность уже после первого выстрела по ней из винтовки СВД. После второго выстрела бронежилет «допустил контузию», третий вовсе его пробил. Бронепанель «Гранит», применяемая в 6Б43, выдержала все три выстрела, не допустив ни пробития, ни контузии. Более того, 6Б43 смог выдержать 10 попаданий без пробития.
Но нужно добавить и «ложку дегтя»: по непонятным причинам 6Б43, поставляемые в войска, не имеют строп системы УМТБС на всей спинной секции, ими обшита только нижняя часть. Теряется возможность повесить на спину подсумок с радиостанцией, как это делается в многих армиях. Возможно, именно поэтому военнослужащие поверх 6Б43 по-прежнему надевают разгрузочный жилет.
В войска идут бронежилеты в базовой комплектации, не имеющие боковых бронепанелей, в то время как снайперы, видя вражеского солдата в бронежилете, чаще всего стараются поразить его в боковую проекцию. Такая экономия может очень дорого обойтись – жизнями российских солдат.
От шлемов витязей к современным средствам бронезащиты
На месте даже самых древних сражений археологи находят защитное снаряжение воинов, в частности, шлемы. Они бывают сделаны из самых разных материалов: кожи, металла и т.п. Но цель, с которой они создавались, была одна: спасти голову от удара холодным оружием.
В древней Руси шлемы делали в основном из металла. Внешний вид у них разнился от эпохи к эпохе, но серьезных изменений в уровне бронезащиты не происходило. После наступления эры огнестрельного оружия шлемы привычной конструкции постепенно вышли из обихода солдата. Они сохранились лишь в некоторых подразделениях, но уже как элемент военной формы, а не средство защиты.
Кардинальные изменения в этой области произошли после начала Первой Мировой войны. С появлением дальнобойной артиллерии и бомбардировочной авиации в статистике потерь личного состава первое место заняли осколочные ранения. При этом ранение в голову чаще всего заканчивалось смертью солдата. Поэтому военные в первую очередь были озабочены защитой головы от осколочных ранений. Разработчики вооружений стран – участниц конфликта по-разному представляли, себе каким должен быть защитный шлем, поэтому первые образцы сильно различались по внешнему виду. Ближе всех по форме к современным оказался шлем, применявшийся в немецкой армии. Российская императорская армия приняла на снабжение шлем, использовавшийся французскими войсками. Позднее она получила на вооружение его улучшенную версию, производившуюся на российских заводах. Такие шлемы могли защитить в лучшем случае от низкоскоростных осколков или ударов камнями.
В период между двумя мировыми войнами боевая экипировка солдат менялась не сильно. В некоторых армиях шлемы, в которых войска принимали участие в Первой Мировой войне, практически без видимых изменений перешли и во Вторую Мировую войну.
В Красной армии в период между двумя мировыми войнами приняли на снабжение шлемы СШ-36 иСШ-40, которые по своему внешнему виду уже гораздо больше напоминали современные средства бронезащиты (и даже до сих пор применяются в некоторых армиях). Различались они формой и подтулейным устройством (что это такое, мы расскажем ниже). Во время Второй Мировой войны большинство армий пришли к форме шлема, напоминавшей сегодняшнюю, близкую по форме к куполу.
Послевоенные разработки, по сути, мало что меняли в защитном снаряжении солдата. Шлемы 1950-х, 1960-х и 1970-х почти не отличались от образцов, появившихся в период Второй Мировой.
Композитный «прорыв»
Прорыв наступил в 1980-х, когда на снабжение армии США поступил арамидный бронешлемPASGT. Он «на голову» превзошел старые стальные шлемы. Если по массе он был примерно равен стальным аналогам, то по бронезащите и эргономике никакого сравнения быть не могло. Такой шлем уже был в состоянии остановить высокоскоростные осколки (основную причину ранений на современном поле боя) и многие пистолетные пули. Изготавливался он путем пропитки множества слоев арамидной ткани полимерными смолами и спрессовыванием их по форме шлема.
Такая технология достаточно недорога в производстве, но вынуждает использовать много слоев арамида, так как под действием смолы он теряет защитные свойства, в итоге это приводит увеличению массы бронешлема.
Современный бронешлем состоит из двух основных деталей: первая – это корпус, та часть, которую мы видим на голове бойца, и вторая – подтулейное устройство или, попросту, подтулейка, которая обеспечивает удобство ношения и гасит все нагрузки, приходящиеся на голову бойца. На старых стальных бронешлемах, таких как СШ-40, эта часть была довольно простой, сделанной с расчетом, что шлем будут носить вместе с армейской шапкой-ушанкой. В холодное время года это позволяло обойтись без специального подшлемника, но в то же время эргономика такого шлема была на очень низком уровне. Из-за отсутствия регулировки по размеру головы СШ-40 постоянно болтался, налезал на глаза, его приходилось все время поправлять или придерживать рукой. Ремешок, удерживающий шлем на голове, крепился только в двух точках и проходил под горлом. Это также делало шлем неустойчивым.
Современные российские бронешлемы
У современных бронешлемов российской армии подтулейное устройство состоит из множества тканевых строп, плотно облегающих голову солдата и не дающих шлему соскальзывать во время движения. Такая система имеет множество регулировок, позволяющих точно подогнать шлем под каждого конкретного бойца. Удерживающий ремешок крепится к шлему в трех или, на некоторых моделях, в четырех точках. В отличие от старых шлемов, он крепится на подбородке, что также повышает удобство ношения.
Первый серийный российский бронешлем из арамидных тканей был принят на снабжение в 2000 году и назывался 6Б7. Изготавливали его по так называемой «пленочной» технологии, когда между слоями ткани поочередно укладывают слои полимерной пленки, затем при нагреве слои пленки спекаются, и заготовка прессуется по форме будущего шлема. Такой способ позволяет обойтись меньшим количеством слоев арамидной ткани, масса бронешлема значительно снижается. В то же время шлем, изготовленный по этой технологии, получается дороже изготовленного аналогично, но при помощи смол.
В дальнейшем на снабжение российской армии были приняты более совершенные шлемы, также изготовленные по этой технологии, – 6Б27 для армии и 6Б28 для воздушно-десантн
Еще одна технология, применяемая для производства бронешлемов, поставляемых в российскую армию, носит название «дискретно-ткане
По этой технологии производится последняя разработка, принятая на снабжение ВС РФ. Она носит индекс 6Б47 и обеспечивает защиту от высокоскоростных осколков и пистолетных пуль, при этом имея массу примерно в 1 килограмм. Это один из лучших показателей в мире, что признают и зарубежные специалисты. На шлеме имеются штатные устройства для крепления приборов ночного видения, фонарей. Бойцов в таких шлемах мы можем видеть в районе Сирийского конфликта.
В настоящее время на снабжении российской армии стоят шлемы, изготовленные как по «пленочной», так и по дискретно-тканев
dfnc.ru
