2 - описание, характеристики, конструкция, история создания

БМП-2 – это советская боевая машина пехоты, появившаяся в ходе модификации БМП-1, которая перестала удовлетворять армию боевыми характеристиками. Разработка Объект 675 началась в конструкторском бюро Курганского машиностроительного завода в 1974 году, а в апреле 1980 года появился приказ срочно приступить к серийному производству и начать поставки в Афганистан в этом же месяце новой машины.

Интересно, что Объект 675 принят на вооружение и получил обозначение БМП-2 в октябре, в то время, когда уже несколько месяцев принимал участие в боевых действиях в Афганистане. Эта спешка во многом случилась из-за генерала Зайцева, который был уверен в необходимости новой техники.

Устройство

БМП-2 довольно похожа на предшественницу, действительно сильно отличаются башня и комплекс вооружения. Машина предназначена для экипажа из 3 человек и 7 десантников.

Корпус защищён лишь от пуль и осколков, толщина брони достигает 19 мм. Механик-водитель расположен в передней части, слева от МТО за теплозвукоизоляционной перегородкой. Дальше расположен стрелок, имеющий в своём распоряжении амбразуру, приборы наблюдения и средства связи.

Боевое отделение под башней размещает в себе систему питания пушки, боеукладки ПТУР и патронов для пулемёта.

Десантное отделение в корме оборудовано 6 местами с амбразурами для десанта и две двери для погрузки. В случае экстренной ситуации люди могут воспользоваться 2 люками в крыше корпуса. Посередине отделения установлен топливный бак и электрооборудование.

Новая конусообразная башня защищена сильнее, толщина лобовой брони достигает 23 мм. Внутри располагаются командир и оператор-наводчик БМП-2.

Экипаж защищён от различных внешних угроз вроде радиоактивной пыли подбоем и автоматической системой герметизации обитаемых отделений, в которые поступает лишь очищенный воздух. Также имеется автоматическая система пожаротушения и термодымовая аппаратура, позволяющая ставить дымовую завесу.

Вооружение

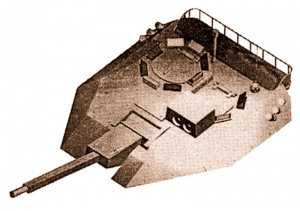

Пушка БМП-2 – это стабилизированная 30 мм 2А42 со спаренным 7.62 мм пулемёт ПКТ. Может показаться странным уменьшение калибра, однако есть причины. Прежнее орудие калибром 73 мм не было способно уничтожать танки, из-за чего приходилось использовать ПТУР, при этом слабо справлялось с поражением пехоты, легкобронированных машин и медленных воздушных целей из-за низкой точности и дальности стрельбы.

30 мм пушка на испытаниях показала себя с хорошей стороны, уничтожив всё навесное оборудование и повредив броню обстреливаемого танка, при этом обладая хорошими точностью и скорострельностью. Скорострельность более 550 выстр/мин, дальность стрельбы 2000 метров бронебойными снарядами и 4000 метров осколочно-фугасно-зажигательными. Боекомплект состоит из 500 снарядов калибра 30 мм и 2000 7.62 мм.

Как и предшественница, БМП-2 имеет на крыше башни ПТРК Конкурс или Фагот в зависимости от модификации с 4 ракетами. Для защиты установлено 6 дымовых гранатомётов 902В «Туча».

Благодаря такой комбинации вооружения, боевая машина пехоты способна вести огонь по живой силе противника, различным машинам, танкам и вертолётам.

Подвижность

Максимальную скорость в 65 км/час обеспечивает дизельный двигатель УТД-20С1 мощностью 300 л.с. и жидкостным охлаждением. Он находится вместе с трансмиссией БМП-2 спереди, справа от механика-водителя за бронированной плитой, которая делает практически невозможным ремонт и обслуживание в полевых условиях. Зато коробка передач вместе с рулевым управлением и сцеплением находятся рядом и легкодоступны.

Ходовая часть идентична ходовой части БМП-1 и имеет шесть опорных катков. Из-за переднемоторной компоновки БМП-2 имеет отвратительную управляемость на больших скоростях и сильно клюёт носом на бездорожье, из-за чего неопытные водители пробивают амортизаторы и ломают торсионы. Приятной особенностью является рулевое управление, представляющее собой своеобразный штурвал и позволяет плавно менять тягу при поворотах.

Боевое применение

Впервые БМП-2 в бою оказалась в 1982 году и показали преимущество своей 30 мм пушки. Большие углы вертикальной наводки позволили бороться с врагом, занимающим господствующие высоты, а стрельба очередью – успешно уничтожать пехоту.

Позже машина приняла участие в войне в Персидском заливе, встретив американские M2 Bradley и Абрамс. Потери были с обеих сторон, но известно о нескольких случаях поражения танков в кормовое отделение с последующим пожаром.

Чеченская война обернулась большими потерями российских военных, в том числе и экипажей БМП-2, впрочем, винить в этом технику не стоит.

Дальше была Иракская война, Южная Осетия, Сирия и Украина.

Модификации

БМП-2Д появилась сразу после начала боевых действий в Афганистане, получив стальные экраны на бортах и дополнительную бронеплиту на днище корпуса.

БМП-2К – командирская версия, оборудованная дополнительными средствами связи и местами внутри со столиками и подсветкой для штабистов. Визуально определяется по второй антенне.

БМП-2 с АГС-17 Пламя – небольшая серия машин с гранатомётом в задней части башни с дистанционным управлением.

БМП-2 с БМ Бахча-У – опытная машина, получившая боевой модуль Бахча-У со спаренными 100 мм орудием, способным запускать управляемые ракеты, 30 мм автоматической пушкой и 7,62 мм пулемётом. Удалось значительно повысить огневую мощь, но десант сократился до 5 человек, а сама машина перестала плавать.

БМП-2М Бережок – модификация, используемая в Алжире и отличающаяся ещё одним панорамным прицелом и 4 пусковыми установками ПТУР Корнет.

Эпилог

БМП-2 находится на вооружении огромного количества стран и за годы своей службы поучаствовала во многих вооружённых конфликтах. Несмотря на некоторые ярко выраженные недостатки, машина пользуется популярностью у зарубежных заказчиков, а в отечественных войсках будет использоваться вместе с более новыми БМП-3, Курганец-25 и Т-15.

tanksdb.ru

Боевая машина пехоты — 2 (БМП-2)

Характеристики БМП-2

Страна: СССР
Тип: Боевая машина пехоты
Дата выпуска: 1972 г.
Длинна: 6735 мм
Ширина: 3150 мм
Высота: 2250 (с ПТУР)
Броня, лоб: 6-26 мм
Броня, борт: 6-26 мм
Броня, башня: 6-26 мм
Экипаж: 3 человека (+ 7 десантников)
Двигатель: УДТ-20С1, 300 л.с.
Дальность хода: 600 км
Максимальная скорость: 65 км/ч, по воде: 7 км/ч
Масса:14 тонн
Вооружение:30-мм пушка 2А42, 3х 7,62-мм пулемета ПКТ, 1х ПТУР 9К14. Боекомплект: 500, 2000, 3.

Потребность в новой боевой машине пехоты

К началу 1970-х годов комплекс вооружения боевой машины пехоты БМП-1 перестал соответствовать боевым потребностям мотострелковых подразделений, главным образом за счет появления мощных ударных вертолетов — против них БМП-1 была практически бессильна.

По новой концепции, современная боевая машина пехоты должна была решать следующие задачи:

  • надежное поражения современных основных боевых танков вероятного противника
  • поражение легкобронированных целей (БТР и БМП) из основного оружия;
  • поражение пехоты противника, как расположенной открыто, так и за легкими укрытиями полевого типа;
  • поражение низколетящих воздушных целей на скоростях до 250 км/ч.

В 1971 г. были объявлены условия конкурсной опытно-конструкторской работы по теме «Бокс», в ходе которой разработчики – конкурсанты должны были создать проект модернизированной БМП с новым комплексом вооружения. В качестве головного разработчика привлекалось СКБ ЧТЗ, в конкурсе принял участие и коллектив СКБ Курганского машиностроительного завода, которому кроме участия в конкурсе по разработке новой машины, было поручено создания комплекса вооружения для нее.

В 1972 г. СКБ ЧТЗ представило проект новой БМП («объект 768«), при создании которого широко использовались узлы и механизмы БМП-1. В состав вооружения машины входили: модернизированная 73-мм гладкоствольная пушка «Зарница» с улучшенными по сравнению с 73-мм орудием «Гром» характеристиками, спаренный с ней 12,7-мм пулемет НСВТ, на крыше башни располагалась пусковая установка ПТУР типа «Фагот».

Для размещения нового вооружения и электромеханического стабилизатора пришлось увеличивать размеры башни, что повлекло значительное увеличения общей массы машины и как следствие, ухудшения характеристик плавучести объекта 768. Попытка компенсировать потери плавучести за счет увеличения водоизмещения привели к укрупнению размеров корпуса и вынудили разработчиков увеличить количество катков гусеницы до семи.

Чертеж боевой машины пехоты — 2 (бмп-2)

Примерно к этому же времени на «Курганмашзаводе» был создан свой вариант комплекса вооружения новой машины, включавший в себя 30-мм автоматическую пушку 2А42, спаренный с ней 7,62-мм пулемет ПКТ, комплекс ПТУР «Фагот», стабилизатор вооружения электрогидравлического типа 2Э36-1, комбинированный прицел БПК-1-42, дневной прицел 1ПЗ-3.

Учитывая категорическое требования заказчика использовать на новой машине комплекс разработки СКБ «Курганмашзавода», на ЧТЗ приступили к созданию машины на шасси объекта 768, но с комплексом вооружения курганской разработки. Новый проект получил название «объект 769». Коллектив СКБ «Курганмашзавода» под руководством главного конструктора Б.Н. Яковлева, ко всему, представили оригинальный проект БМП собственной разработки под названием «

объект 675». Курганская машина была во многом подобна своей предшественнице – БМП-1 и отличилась от нее главным образом конструкцией боевого отделения.

Конструкция объекта 675 (БМП-2)



боевая машина пехоты — 2 (бмп-2)

«Объект 675» имел двухместную башню новой конструкции, куда перемещалось рабочее место командира машины, что давало ему возможность за счет улучшения обзора более качественно управлять огнем боевой машины и действиями наводчика-оператора, рабочее место которого расположено слева от него.

Рабочее место командира машины было оборудовано радиостанцией Р-123М и переговорным устройством ТПУ, а также двумя приборами наблюдения ТНПО-170А, одним ТНПТ-1, бинокулярным комбинированным (дневным и ночным) смотровым прибором ТКН-3Б и дневным прицелом 1ПЗ-3. На рабочем месте наводчика-оператора имеется переговорное устройство ТПУ, комбинированный (дневной и ночной) прицел БПК-1-42, три прибора наблюдения ТНПО-170А и один ТНПТ-1.

Рабочее место механика-водителя оснащено приборами наблюдения и аппаратом танкового переговорного устройства ТПУ, а также органами управления движением машины и контрольно-измерительными приборами. Находящееся за ним место стрелка оборудовано приборами наблюдения ТНПО-170А. Для связи имелся аппарат ТПУ.

Рабочие места стрелков в десантном отделении и кормовые двери для спешивания снабжены приборами ТНПО-170А для наблюдения за местностью. Для внутренней связи в десантном отделении использовались аппараты ТПУ.

В правой двери монтировалась радиостанция Р-126. В левой передней части машины было расположено отделение управления, справа от него находится силовое отделение с агрегатами моторно-трансмиссионной группы. Боевое отделение расположено в башне и в подбашенном пространстве средней части корпуса.

В кормовой части машины находилось десантное отделение, где оборудованы места для шести стрелков. По бортам десантного отделения имеются по три амбразуры для ведения огня стрелками из личного оружия. В корме расположены две двери для высадки десанта. Левая дверь снабжена амбразурой. В крыше десантного отделения имеются два люка. Ходовая часть машины в основном аналогична ходовой части БМП-1.

В конструкции новой БМП предусматривалось применение новых сортов брони и стали, что позволило избежать большого увеличения массы машины не теряя при этом прочностных характеристик. Для улучшения проходимости был увеличен дорожный просвет. Для сохранения запаса плавучести на БМП-2 по бортам установили пенозаполненные крылья.

К 1975 г. отработка проекта машины курганского СКБ была завершена и в октябре того же года опытный образец машины был представлен руководству МО СССР. Вместе с объектом 675 представлялась и машина СКБ ЧТЗ – объект 768 с 73-мм пушкой «Зарница». Обе машины были хороши и сперва даже было предложено принять на вооружение оба образца, однако в серию суждено было пойти только «объекту 675» с 30-мм пушкой.

боевая машина пехоты — 2 (бмп-2)

В 1980 г. в течении полугода проводились войсковые испытания десяти предсерийных экземпляров этой машины. Испытания прошли успешно и в том же году машина была принята на вооружение под названием боевая машина пехоты БМП-2.

Серийное производство было организовано на «Курганмашзаводе» и продолжалось до 2008 г. БМП-2 до сих пор состоит на вооружении российской армии.

Модификации БМП-2

  • БМП-2К – модификация с дополнительными средствами связи и наблюдательными приборами
  • БМП-2 – модификация с автоматическим гранатометом АГС-17
  • БМП-2Д – модификация с усиленным бронированием (неплавающая)
  • БМП-2МПС – модификация с минным тралом КМТ-10
  • На основе узлов и агрегатов БМП-2 была создана и серийно производилась ремонтно-эвакуационная машина БРЭМ-4 и некоторые модификации ПРП-4М.

Машина поставлялась на экспорт в страны Варшавского договора, а также в Анголу, Афганистан, Вьетнам, Венесуэлу, Иорданию, Индию, Иран, Ирак, Йемен, Кипр, Кувейт, ОАЭ, Сирию, Судан, Сьерра-Леоне, Того, Уганду, Финляндию, Югославию, Южную Корею, Шри-Ланка. Производилась по лицензии в Чехословакии и Индии.


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

Боевая машина пехоты БМП-2 (объект 675) » Военное обозрение

В конце 1950-х — начале 1960-х годов наметилось отставание СССР от западных стран в создании тяжелых гусеничных бронетранспортеров. В этот период в армиях НАТО были приняты на вооружение бронетранспортеры М113 (США), «Троуджен» (Великобритания), VTT М56 (Франция) и S-30 (ФРГ). Не отставали от них и нейтралы — шведы приняли свой PbV302, а австрийцы — 4K3F. Все эти машины имели полностью закрытые герметичные корпуса и достаточно мощное вооружение — вплоть до 20-мм автоматических пушек. Тяжелый гусеничный бронетранспортер имелся и у Советской Армии — БТР-50П (в варианте с крышей — БТР-50ПК). Однако эта машина, по сравнению с западными аналогами, имела слишком большие габариты и крайне неудачную компоновку с передним расположением десантного отделения. По-видимому, по этой причине серьезную ее модернизацию (главным образом в части усиления вооружения), посчитали бесперспективной и пошли по пути создания совершенно нового образца.



М113 1-й пехотной дивизии США в Ираке, октябрь 2004 г.
FV432 «Троуджен» (Великобритания)
Бронетранспортер БТР-50 был создан в 1952 году

Новая машина должна была иметь более подходящую для бронетранспортера компоновку с задним расположением десантного отделения и самое главное — быть приспособленной для ведения боевых действий в условиях атомной войны, то есть иметь герметичный бронекорпус с системой ПАЗ (противоатомной защиты). В части вооружения ориентировались на наиболее мощные западные образцы, но тут вышла неувязочка. Дело в том, что в период правления Н.С Хрущева никаких работ по созданию малокалиберных автоматических пушек для сухопутных войск не велось, и вооружать новую машину было просто нечем. Имелось лишь одно орудие, пригодное для этой цели, — 73-мм безоткатная гладкоствольная пушка 2А28 «Гром», позволявшая на дальности до 1000 м поражать бронированные машины, в том числе и танки, того периода.


БМП-1

Ее и установили на машину, которую приняли на вооружение в 1966 году под обозначением БМП-1, гордо назвав ее «родоначальником нового класса боевой техники — боевых машин пехоты». При этом какая-либо стройная концепция их боевого применения начисто отсутствовала, и большинство военных придерживалось точки зрения, что БМП, как и БТР, является лишь транспортным средством, позволяющим под прикрытием брони доставлять мотопехоту на поле боя вслед за танками и затем использовать ее для занятия территории. Однако и против более мощного, чем у тогдашних отечественных бронетранспортеров, вооружения никто не возражал, хотя задачи его также четко не были определены. Совершенно очевидно, что вооружение БМП-1 имело ярко выраженную противотанковую направленность: в боекомплект пушки «Гром» входили только противотанковые кумулятивные снаряды, а в качестве дополнительною вооружения на машине был размещен ПТРК «Малютка». Для поддержки же пехоты у БМП оставался лишь 7,62-мм пулемет ПКТ, что было явно недостаточно (для сравнения — у БТР-60ПБ их было два. 14,5-мм и 7,62-мм). Осколочную гранату ввели в боекомплект только в 1973 году, но и она мало что давала пехоте из-за настильной траектории полета. Кроме того, следует отметить, что на БМП-1 отсутствовал стабилизатор вооружения, и вести прицельный огонь с хода всеми видами боеприпасов было невозможно
В результате в военно-промышленных кругах развернулась длительная дискуссия о том, каким быть вооружению БМП. В рамках этой дискуссии создавались опытные образцы перспективных машин с двумя направлениями развития вооружения. Первое — наращивание огневой мощи пушки «Гром» путем удлинения ствола, что привело к созданию 73-мм пушки «Зарница», установленной на опытных объектах 768 и 681, изготовленных в 1974 и 1977 годах. Второе — переход на созданную к тому времени автоматическую 30-мм пушку, которую установили на объектах 680 и 769 в 1972 и 1974 годах При этом на объекте 680 пушка и пулемет были смонтированы на выносном вращающемся лафете, имевшем стандартный погон башни БМП-1, а второй пулемет на крышке люка командира. Объект 769 имел двухместную башню и удлиненный корпус (число опорных катков увеличилось до семи).

Следует отметить, что эти опытные образцы создавались как в Челябинске, так и в Кургане. Дело в том, что серийный выпуск БМП-1 был организован на Курганском машиностроительном заводе (Курганмашзавод). Это предприятие, построенное в 1954 году, специализировалось до этого на выпуске артиллерийских тягачей АТС-59 и его модификации АТС-59Г. С 1967 года Курганмашзавод стал головным предприятием по производству боевых машин пехоты Главным конструктором завода был А.А.Благонравов.

Соревнование между 73-мм и 30-мм пушкой закончилось почти ничем. Курганмашзавод отстаивал свой объект 675, вооруженный 30-мм пушкой 2А42 Тульского КБ машиностроения (ведущий конструктор В.П Грязев). В этом его поддерживали генеральный конструктор КБ Г Шипунов и тогдашний начальник ГБТУ главный маршал танковых войск А.Х.Бабаджанян. Однако 30-мм пушка долгое время не воспринималась руководством ГРАУ как серьезное оружие. И это при том, что всесторонние испытания 30-мм пушки показали достаточную универсальность системы при стрельбе по самым различным целям, включая танки. Были проведены и сравнительные испытания модернизированной пушки «Гром-М» с пушкой 2А42 при расходовании сопоставимой части боекомплекта, однако, по настоянию ГРАУ, с удвоенным для «Грома». После огня из 73-мм орудия обстреливаемый танк остался боеспособным. После обстрела из 2А42 на нем не осталось никакого навесного оборудования (зенитный пулемет, например, улетел на 15 м), а топливные баки воспламенились. После осмотра выяснилось, что башня и пушка танка заклинены, маска пушки имеет сквозную пробоину, а все смотровые приборы и прицел разбиты.


БМП-1 афганских талибов

Несмотря на столь убедительные результаты, сомнения продолжали точить руководство Министерства обороны СССР. В системе госзаказа, например, выпуск новой машины планировался в объеме примерно 10% от производства БМП-1. Окончательную точку в ее судьбе поставил Афганистан.

Распоряжение правительства о срочном освоении серийного производства объекта 675 было передано на завод по телефону апрельской ночью 1980 года. Приказ был категоричен- через две недели первая партия машин должна быть отправлена в Афганистан! На такое решение сильно повлиял генерал армии М.М.Зайцев, который, находясь в Афганистане, позвонил в ЦК КПСС и разъяснил, что в местных условиях новая машина Курганмашзавода незаменима. Зайцев знал машину еще когда был командующим войсками Белорусского военного округа, в котором новая БМП проходила войсковые испытания. На следующий день производство Курганмашзавода было переведено на режим военного времени. В апреле первые 25 машин отправили в Афганистан. Постановление Совета Министров СССР о принятии объекта 675 на вооружение под обозначением БМП-2 последовало только в августе, а приказ министра обороны — в октябре 1980 года. В это время уже несколько десятков БМП-2 воевали в Афганистане.


БМП-2 (Боевая Mашина Пехоты-2, объект 675)

По своей конструкции и тактико-техническим характеристикам БМП-2 во многом аналогична своей предшественнице — БМП-1. В левой передней части корпуса машины расположено отделение управления. В нем размещены: сиденье механика-водителя, органы управления, контрольно-измерительные приборы, четыре прибора наблюдения ТНПО-170А, гирополукомпас ГПК-59, аппарат А-3 ТПУ и т.д. За сиденьем механика-водителя находится сиденье десантника. Оно оборудовано амбразурой для стрельбы из личного оружия (в левом борту корпуса), приборами наблюдения ТНП-165А и ТНПО-170А, а также аппаратом А-3 ТПУ.

Справа от отделения управления находится МТО, отгороженное от всей машины
теплозвукоизоляционной перегородкой. Находящиеся в МТО двигатель и коробка передач объединены в силовой блок, а радиаторы системы охлаждения, системы смазки двигателя, системы смазки и гидроуправления силовой передачи, эжектор и воздухоочиститель — в блок охлаждения и воздухоочистки.
Боевое отделение расположено в средней части корпуса машины непосредственно за МТО. Оно включает в себя башню и часть корпуса, ограниченную перегородкой МТО спереди и ограждениями сидений десанта сзади В башне в качающейся маске установлены пушка 2А42 и спаренный с ней пулемет ПКТ. На вращающемся полу смонтированы магазин ПКТ и система, обеспечивающая ленточное питание пушки бронебойно-трас-сирующими и осколочно-фугасными снарядами. Командир располагается справа от пушки, наводчик-оператор — слева.

В кормовой части корпуса машины в десантном отделении лицом к бортам размещаются шесть стрелков. На каждом месте стрелка имеется прибор ТНПО-170А для наблюдения за местностью при движении «по-боевому», амбразура с шаровой установкой для ведения стрельбы из пулеметов ПК или ПКМ (передние) и автоматов АКМ или АК-74 (остальные). Для входа и выхода стрелков в корме машины имеются две двери. В каждой из них установлен прибор ТНПО-170А, а в левой двери еще и амбразура для стрельбы из АК-74. В крыше корпуса над сиденьями имеются люки для выхода стрелков при движении машины на плаву, ведения огня по воздушным целям, наблюдения за местностью на марше, аварийной эвакуации и т.п. Десантное отделение разделено на две части (правую и левую) средним топливным баком и контейнером электрооборудования, в котором размещены две аккумуляторные батареи, агрегаты электрооборудования и отопитель десантного отделения. В десантном отделении для внутренней связи используются аппараты А-3 и А-4 ТПУ. В нише правой двери размещена радиостанция Р-126.

Корпус и коническая башня БМП-2 сварены из катаных стальных броневых листов толщиной от 5 до 19 мм. Так называемый «ребристый лист», закрывающий трапециевидный люк в верхнем лобовом листе, выполняется из алюминиевого сплава и имеет толщину 10 — 15 мм. Лоб башни защищается броней толщиной 23 мм. На крыше корпуса в десантном отделении и на всех крышках люков с внутренней стороны установлен противорадиационный подбой. В целом броня защищает от пуль обычного калибра и мелких осколков. Лобовая броня корпуса и башни выдерживает обстрел крупнокалиберными пулями.

Установленная в башне в качающейся маске 30-мм автоматическая пушка 2А42 имеет двухленточное питание Огонь из нее ведется бронебойными, осколочно-фугасно-зажигательными и осколочными трассирующими снарядами. Пушка имеет два темпа стрельбы — малый (200 — 300 выстр./мин) и большой (не менее 550 выстр./мин). Прицельные дальности стрельбы по наземным целям составляют 2000 для бронебойных и 4000 м для других типов снарядов. Приведенная площадь поражения осколочно-трассирующего снаряда составляет 25 — 30 м2, осколочно-фугасного — 50 — 70 м2.

Могут поражаться воздушные цели, летящие с дозвуковыми скоростями на наклонных дальностях до 2000 — 2500 м. Боекомплект к пушке — 500 выстрелов, 160 из которых с бронебойно-трассирующими снарядами. С пушкой спарен 7,62-мм пулемет ПКТ с наибольшей прицельной дальностью 2000 м и боекомплектом 2000 патронов. Пушка и спаренный пулемет стабилизированы в двух плоскостях с помощью электромеханического стабилизатора 2Э36-1. Наведение оружия на цель осуществляется от пультов управления оператора-наводчика и командира. В стабилизаторе предусмотрены два основных режима работы — автоматический и полуавтоматический. Первый предназначен для стрельбы с места и с ходу по наземным целям. При угле возвышения около 35° происходит автоматическое переключение стабилизатора на полуавтоматический режим, являющийся основным при стрельбе по воздушным целям. В этом случае также производится стабилизированное наведение в обеих плоскостях, но с меньшей точностью, зато повышается перебросочная скорость. Предусмотрен и вспомогательный режим целеуказания, предназначенный для поворота башни в направлении цели, выбранной командиром, со скоростью 30 град /с по кратчайшему расстоянию.

Наводчик-оператор пользуется комбинированным (дневной и активно-пассивный ночной каналы) перископическим прицелом. При работе в активном режиме с использованием осветителя ОУ-5 дальность видения цели типа «танк» составляет 800 м. Кроме прицела БПК-1-2 на рабочем месте наводчика имеются три перископических смотровых прибора ТНПО-170А с электрообогревом и один прибор ТНПТ-1. У командира машины установлены монокулярный перископический дневной прицел 1ПЗ-3, два смотровых прибора ТНПО-170А и один ТНП-1. Кроме того, командир располагает комбинированным (дневной и активный ночной) бинокулярным перископическим прибором ТКН-ЗБ По наземным целям стрельба может вестись с места и с ходу, а по воздушным целям — с места.

Для борьбы с танками и другими сильно бронированными средствами противника предназначен ПТРК «Фагот-М» или «Конкурс», который может использоваться как с машины, так и с грунта (перевод комплекса в положение для стрельбы с грунта производится силами двух членов экипажа). На крыше башни между люками командира и наводчика размещена пусковая установка 9П135М (9П135М-1). Внутри машины перевозятся четыре ПТУР. три — на правом борту машины и одна — в боевом отделении.
Кроме того, в десантном отделении размещены два ПЗРК 9К32 или 9К34 «Стрела» (вместо одного ПЗРК может укладываться гранатомет РПГ-7) и 12 гранат Ф-1.

Сектор обстрела из автоматной амбразуры десантного отделения — 35 — 40°, пулеметной — 23°. Каждая амбразура оборудована системой вытяжной вентиляции для удаления пороховых газов, пулеметные — гильзосборниками, а автоматные — гильзоотражателями. Вместе с тем ведение прицельного огня десантом из машины невозможно по причине плохого обзора и отсутствия стабилизации вооружения.

Система маскировки включает в себя термодымовую аппаратуру многократного
действия, обеспечивающую установку дымовой завесы шириной 100 — 150 м, и систему 902В «Туча», шесть 81-мм дымовых гранатометов, которые установлены по бортам башни С помощью дымовых гранат ЗД6 ставится дымовая завеса на дальности 200 — 300 м.
На машине установлен 6-цилиндровый бескомпрессорный дизель жидкостного охлаждения УТД-20С1 мощностью 285 — 300 л.с. (210 — 221 кВт). Расположение цилиндров — V-образное, под углом 120° Общая емкость топливных баков 462 литра. Основной способ пуска двигателя — сжатым воздухом, дополнительный — электростартером.

Предусмотрен клапанный автоматический механизм защиты двигателя от попадания воды
Трансмиссия состоит из многодискового главного фрикциона сухого трения, пяти-скоростной коробки передач с постоянным зацеплением шестерен и синхронизаторами на второй, третьей, четвертой и пятой передачах, двухступенчатых планетарных механизмов поворота, ленточных остановочных тормозов и бортовых одноступенчатых планетарных редукторов. Приводы управления: главным фрикционом — гидравлический (при неработающем двигателе — пневматический), переключением передач — механический с гидравлическим сервоприводом на 2,3,4-й и 5-й передачах; ПМП — гидравлический со следящим воздействием на фрикцион и тормоз ПМП; остановочными тормозами — гидравлический следящего действия (при неработающем двигателе — пневматический).

Гусеница БМП-2 — шириной 300 мм, цевочного зацепления с резинометалли-ческими шарнирами. Ведущие колеса — лереднего расположения, со съемными зубчатыми венцами. Направляющие колеса установлены в кормовой части на кривошипах механизма натяжения гусениц. Опорные катки и поддерживающие ролики —сварные, с обрезиненными ободами. Подвеска — независимая, торсионная с гидравлическими телескопическими амортизаторами двустороннего действия на первых, вторых и шестых узлах подвески На вторых и четвертых узлах установлены резиновые, а на первых и шестых — пружинные упоры-ограничители хода катков.

Двигатель, трансмиссия и ходовая часть обеспечивают 14-тонной машине движение по шоссе с максимальной скоростью не менее 65 км/ч, а по сухой грунтовой дороге со средней скоростью 40 — 50 км/ч. Запас хода по топливу по шоссе составляет 550 — 600 км
Максимальная скорость на плаву — не менее 7 км/ч. Движение на плаву осуществляется за счет перемотки гусениц, которые своими нижними траками создают поток воды, направленный назад Благодаря этому машина движется вперед. Для уменьшения вредного влияния потока воды, создаваемого верхней ветвью гусеницы, и увеличения скорости движения машины верхняя ветвь закрыта специальными крыльями. Крылья эти выполнены таким образом, что поток воды, создаваемый верхней ветвью гусеницы, частично направляется назад за счет щитка в передней части крыльев и направляющих лопаток (направляющего аппарата) в кормовой части. Каждое крыло состоит из трех частей коробчатого типа, выполненных из листов алюминиевого сплава, и поплавка из стальных листов. Для сохранения запаса плавучести машины при повреждении или пробитии листов крыльев, внутренние полости крыльев и поплавков заполнены водонепоглощающим материалом.

Здесь необходимо сделать небольшое пояснение. Дело в том, что приемлемые для БМП-2 углы входа и выхода из воды колеблются в диапазоне от 15° до 30° в зависимости от грунта. В большинстве случаев это обстоятельство диктует необходимость инженерной подготовки переправы, причем обоих берегов Без этого, даже при небольшой скорости течения (более 0,2 м/с) форсирование невозможно — сцепление наклонной части гусеницы с берегом слишком мало и машину развернет по течению, если она не касается опорными поверхностями гусениц дна.

Серийное производство БМП-2 продолжалось вплоть до конца 1980-х годов. К сожалению, автор не располагает данными о количестве выпущенных за эти годы машин По данным, содержащимся в документах Договора по ограничению вооруженных сил и вооружений в Европе, на европейской части территории СССР в 1990 году насчитывалось 5996 БМП-2.
В ходе серийного производства в машину постоянно вносились изменения. Так, например, с марта 1986 года, вместо прицела БПК-1-42 устанавливался прицел БПК-2-42 с несколько более высокими характеристиками. В стабилизатор вооружения включили гиротахометры с воздушными демпферами, менее чувствительные к изменениям температуры окружающего воздуха.

С учетом «афганского» опыта модернизировали ходовую часть усилили направляющие и ведущие колеса, изменили сальники балансиров опорных катков и втулки направляющего колеса, улучшили защиту от пыли и облегчили замену деталей гидроамортизаторов.

Конструкция РМШ была усовершенствована с целью продления срока его службы. Кроме того, в него ввели стальные иглы для снятия электростатических зарядов, накаливавшихся в шарнирах и создававших помехи средствам связи. Были введены траки с грунтозацепами шевронного типа, облегчена регулировка тяг и приводов управления, дополнена индикация на приборном щитке механика-водителя. Радиостанции Р-123М и ТПУ Р-12 заменили радиостанциями Р-173 и ТПУ Р-174. В 1981 году был разработан комплект дополнительной навесной бронезащиты для БМП-2. Машина, оснащенная таким комплектом получила обозначение БМП-2Д (Д—десантная) и широко использовалась в Афганистане в десантно-штурмовых бригадах ВДВ, где ими заменили боевые машины десанта БМД-1.

На вооружении Российской Армии БМП-2 остаются и по сей день. Для этих машин разработаны различные программы модернизации, предусматривающие в основном усиление вооружения, совершенствование системы управления огнем и повышение разведывательных возможностей прицельно-наблюдательных комплексов. При этом правда защищенность и условия боевой работы экипажа, в первую очередь десанта, остаются без изменений.

topwar.ru

БОЕВАЯ МАШИНА ПЕХОТЫ "БМП-2"











Чертежи БМП-2 во всех проекциях



Подробнее про модернизацию БМП-2 "Бережок"

О МОДЕРНИЗАЦИИ ЛЕГКОБРОНИРОВАННОЙ ТЕХНИКИ
МОДЕРНИЗАЦИЯ ЛЕГКОБРОНИРОВАННОЙ ТЕХНИКИ БМП-2 Бережок
Российская тяжелая БМП Т-15 (Объект 149)

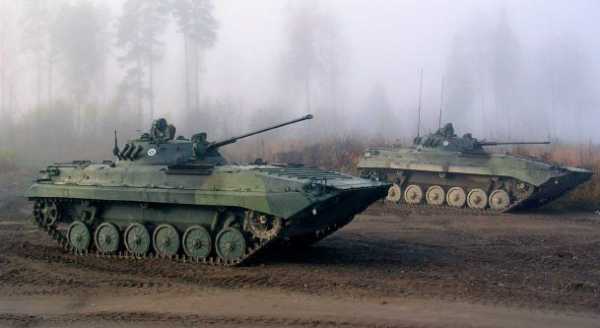

БМП-2 вооруженных сил Финляндии

Индийская БМП-2



БМП-2 вооруженных сил Индонезии



Выведенная из строя БМП-2 вооруженных сил Ирака





Устройство БМП-2: 1 – двигатель; 2 – прибор наблюдения механика-водителя; 3 – прибор наблюдения стрелка-десантника; 4 – пушка 2А42; 5 – башня; 6 – спаренный пулемёт; 7 – кожух прицела; 8 – пусковая установка ПТУР «Конкурс»; 9 – укладка ПТУР в боевом отделении; 10 – антенна; 11 – укрывочный брезент; 12 – спинка сиденья десанта; 13 – шаровые опоры для автоматов; 14 – кормовая дверь; 15 – опорный каток; 16 – магазин для 30-мм снарядов; 17 – укладка ПТУР механика-водителя; 18 – сиденье стрелка-десантника; 19 – сиденье механика-водителя; 20 – направляющее колесо; 21 – крыло-поплавок; 22 – бронекрышки; 23 – дымовые гранатомёты; 24 – фара; 25 – прибор заднего вида



ФОТОГРАФИИ БМП-2 И ЕЕ МОДИФИКАЦИЙ







БМО-1 (боевая машина огнемётчиков)



БМП-2 с ПТУР «Корнет» установлена новая СУО с ТВП, дополнительное ракетное вооружение – 4 ПТРК «Корнет»

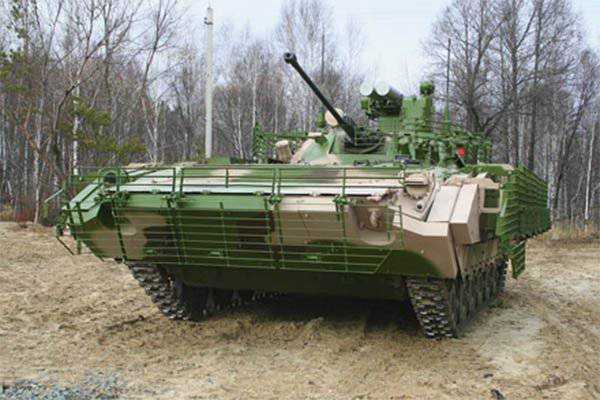

БМП-2 с противокумулятивными решетчатыми экранами производства НИИ Стали.





Модификации:


• БМП-2 (установлен автоматический гранатомет АГ-17 «Пламя»)

• БМП-2Д («афганский вариант», усилено бронирование, не плавает. 1981 г .)

БОЕВАЯ МАШИНА ПЕХОТЫ БМП-2Д





• БМП-2К (командирская БМП, дополнительные средства связи)

• БМП-2М (новый боевой модуль «Бахча-У» с 100-мм пушкой, 2000 г .)



БМП-2М



• БМП-2 с ПТУР «Корнет» (новая СУО, дополнительное ракетное вооружение – 4 ПТРК «Корнет», 2000 г .)

Зарубежные модификации:

• BVP-2 (БМП-2 Чехословакского производства)

• «Sarath» (БМП-2 производившаяся в Индии)


Машины созданные на базе БМП-2:

• БРЭМ-4



БРОНИРОВАННАЯ РЕМОНТНО-ЭВАКУАЦИОННАЯ МАШИНА БРЭМ-4





• БМО-1 (боевая машина огнемётчиков)









БМО-1 (боевая машина огнемётчиков)





МАШИНА ХИМИЧЕСКОЙ РАЗВЕДКИ РХМК

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Боевая масса, кг

13 800...14 000

Экипаж (десант), чел.

3 (7)

Основные размерения, мм:



– Длина по корпусу (с пушкой вперед)

6735 (-)

– Ширина

3150

– Высота

2059...2450

– Клиренс

420

– Ширина гусеницы (шаг трака)

300 (140)

Среднее удельное давление на грунт, кг/см2

0,63

Преодолеваемые препятствия:



– подъем, град.

35

– крен, град.

?

– ров, м

2,5

– стенка, м

0,7

– брод, м

плавает

Вооружение (боезапас):



– 30-мм пушка 2А42
– 7,62-мм спаренный пулемет ПКТ
– ПУ ПТРК 9М111«Фагот»/9М113«Конкурс»
– ПЗРК 9К34 «Стрела-3» или РПГ-7

1 (500)
1 (2 000)
1 (4)
2

Углы вертикального наведения, град.

+74

Стабилизатор вооружения

2Э36-1

Механизм заряжания

2-ленточное питание

Приборы прицеливания

2 х БПК-1-42 (перископич., днев./ноч.), 1П3-3 (зенитн.)

ИК-прожектор

ОУ-3ГА2

Приборы наблюдения

16

Количество амбразур (из них для пулеметов)

8 (3)

Средства постановки дымзавесы

6 х 902В «Туча», ТДА

Тип и марка двигателя

дизель УТД-20С1

Максимальная мощность, л.с.(кВт)

300 (220,8)

Количество цилиндров

6 (V-обр.)

Количество оборотов/мин

2 600

Удельная мощность, л.с./т

21,8

Емкость топливных баков, л

460

Трансмиссия

многодисковый главный фрикцион сухого трения, 5-скоростная механическая коробка передач, планетарные 2-ступенчатые механизмы поворота, планетарные одноступенчатые бортовые передачи

Максимальная скорость (на плаву), км/ч:

65 (7)

Запас хода, км

550...600

Бронирование, мм

6...26

Радиостанция

Р-123М

ТПУ

Р-124

Навигационная аппаратура

ГПК-59



www.btvt.narod.ru

три проекта с одним именем » Военное обозрение

Уже более тридцати лет в строю отечественных вооруженных сил находится боевая машина пехоты БМП-2. Если же учесть тот факт, что она представляет собой незначительно доработанную БМП-1, то возраст этой машины плавно приближается к пятидесяти годам. Вполне очевидно, что столь старые машины необходимо заменять новыми. В конце восьмидесятых была создана совершенно новая машина БМП-3, однако она не пошла в столь же крупномасштабное производство, как «Единица» и «Двойка». Из-за этого БМП-2, несмотря на свой солидный возраст, до сих пор остается основной машиной своего класса в российских вооруженных силах, и в течение ближайших лет будет удерживать это «звание». Однако время идет, меняются взгляды на боевые действия, а вслед за ними корректируются требования к новой технике. Созданная для крупномасштабных общевойсковых боев БМП-2 оказалась не слишком приспособленной для ведения боевых действий в городских условиях и т.п. Таким образом, уже давно сформировались примерные требования к ее модернизации, призванной повысить боевой потенциал.

Согласно существующим правилам обозначения вооружений и военной техники, серьезно модернизированная БМП-2 получила дополнительную литеру «М». Интересно, что под таким обозначением с небольшой разницей во времени было создано три варианта модернизации боевой машины: две просто БМП-2М и БМП-2М «Бережок». Друг от друга они отличаются, в первую очередь, вооружением и оборудованием.


Совместная БМП-2М

В конце девяностых годов курганское Специальное конструкторское бюро машиностроения совместно с тульским Конструкторским бюро приборостроения подготовило проект первой модернизации БМП-2 с литерой «М». При создании этого проекта преследовалась цель повышения огневой мощи «Двойки» до уровня БМП-3. Для достижения более высоких показателей вооружения был выбран самый простой путь. На шасси БМП-2 установили боевой модуль «Бахча-У», изначально разработанный для боевой машины пехоты третьей модели. Этот боевой модуль оснащен 100-миллиметровым орудием-пусковой установкой 2А70 с боекомплектом в 34 выстрела, автоматической пушкой 2А72 калибра 30 мм (500 выстрелов) и 7,62-мм пулеметом ПКТ (2000 патронов). Кроме того, боевой модуль «Бахча-У» может стрелять управляемыми ракетами семейств 9М113 и 9М117, запуская их через ствол орудия 2А70.

Новый боевой модуль оказался заметно крупнее и тяжелее исходного комплекса вооружения машины БМП-2. Из-за этого, во-первых, пришлось немного перекомпоновать внутренний объем машины и убрать два сиденья для десантников, а во-вторых, боевая масса БМП-2М выросла до пятнадцати тонн. Кроме того, из-за некоторых дополнительных небольших доработок модернизированная боевая машина пехоты потеряла возможность пересекать водные преграды вплавь. Также незначительно уменьшилась максимальная скорость при движении по шоссе и проходимость по пересеченной местности.

Такая БМП-2М в единственном экземпляре была собрана в самом конце девяностых годов и тогда же прошла испытания. По имеющимся данным, военные не заинтересовались подобной модернизацией. В первую очередь, их не устроил десант всего из пяти человек и потеря плавучести. Еще одной косвенной причиной отказа можно считать сравнительную дороговизну боевого модуля «Бахча-У» и переделки под нее исходных БМП-2 в БМП-2М. Имеются сведения о переоборудовании только одной опытной машины. Далее БМП-2М с тульским боевым модулем не изготовлялись.

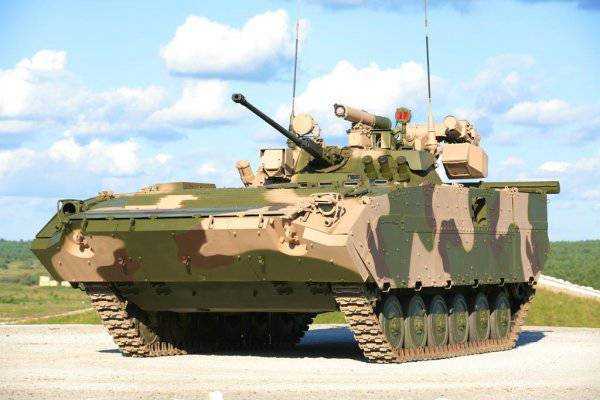

Модернизированная боевая машина пехоты БМП-2М с комплексом вооружения "Бережок" разработки тульского ОАО "Конструкторское бюро приборостроения". Ростов-на-Дону. 03.09.2012 (с) С.В. Гуров / rbase.new-factoria.ru

Тульский «Бережок»

Следующим вариантом улучшения «Двойки» стал проект тульского Конструкторского бюро приборостроения, получивший такое же обозначение, как и предыдущий вариант с «Бахчой-У» – БМП-2М. Для удобства к названию обновленной боевой машины добавили имя – «Бережок». Основой этой модернизации стал боевой модуль Б05Я01, разработанный на основе родного комплекса вооружений БМП-2. Как и ранее, «главным калибром» является 30-мм автоматическая пушка 2А42 с боекомплектом в 500 снарядов. С пушкой спарен 7,62-мм пулемет ПКТ (2000 патронов). На крыше орудийной башни, на подвижной установке имеется 30-мм автоматический гранатомет АГС-30М с ленточным питанием и боекомплектом в 300 выстрелов. Ствольное вооружение боевого модуля Б05Я01 позволяет эффективно атаковать легкобронированную технику и живую силу противника на расстоянии до полутора-двух километров.

Для атаки серьезных целей, например танков, на большем расстоянии в состав модуля Б05Я01 входит оборудование противотанкового ракетного комплекса 9К135 «Корнет». На боковых сторонах башни размещается две пусковые установки, рассчитанные на два транспортно-пусковых контейнера ракет каждая. Контейнеры с ракетами прикрыты от пуль и осколков легкими броневыми экранами. В зависимости от конкретной модификации ракеты, модуль Б05Я01 способен поражать цели на дальностях до 5,5 километров (9М133-1), 7,5-8 км (9М133М-2) или 10 км (9М113ФМ-3). Для обнаружения целей и наведения ракет модуль Б05Я01 оснащен соответствующей аппаратурой: двухканальным прицелом наводчика (с теле- и тепловизионным каналом), лазерным дальномером, автоматом сопровождения целей и аппаратурой выработки команд для ракеты. Боезапас противотанкового вооружения БМП-2М «Бережок» состоит только из четырех ракет. Из-за особенностей размещения пусковых установок противотанковых ракет их переснаряжение производится вручную, вне боевой обстановки. Дополнительное вооружение «Бережка» состоит из двух трехствольных дымовых гранатометов. По расчетам тульских конструкторов, огневая мощь БМП-2М «Бережок» по сравнению с исходной «Двойкой» выросла в 3,2 раза, а потери при типичном боевом задании (атака на опорный пункт) за счет большей дальности стрельбы могут быть снижены в два с половиной раза.

При создании тульского варианта модернизации БМП-2 особое внимание уделялось повышению огневой мощи, для чего и был создан новый боевой модуль Б05Я01. Уровень защиты и ходовые качества при этом остались прежними. Кроме того, в отличие от предыдущей БМП-2М, «Бережок» сохранил возможность пересечения водоемов вплавь. Требования военных по плавучести машины серьезно сказались на уровне защиты: все имевшиеся массогабаритные резервы без ущерба плавучести были использованы для изменения состава вооружения. Конструкция бронированного корпуса не претерпела каких-либо изменений, кроме того, не были предусмотрены дополнительные навесные защитные модули. Все это делает БМП-2М «Бережок» интересной машиной, однако оставляет некоторые поводы для критики. Ввиду отсутствия преимуществ перед имеющимися боевыми машинами пехоты в уровне защиты «Бережок» имеет не слишком высокие коммерческие перспективы. Стоит отметить, в начале осени появлялись сообщения о закупках «Бережка» министерством внутренних дел России. Кроме того, еще в 2005 году был подписан контракт с Алжиром, согласно которому три сотни имеющихся у него БМП-2 будут переделаны в БМП-2М.

Курганский вариант

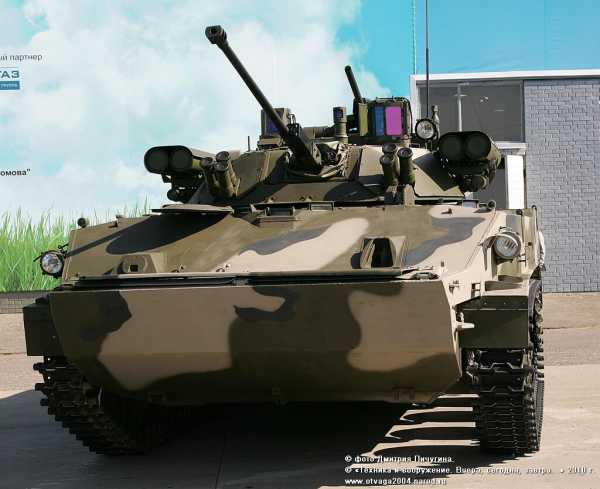

Немного позже БМП-2М из Тулы курганскими специалистами был предложен еще один одноименный вариант модернизации «Двойки». На этот раз ценой плавучести предлагалось серьезно повысить уровень защиты бронекорпуса. После нескольких вариантов, на которых отрабатывались разные способы уменьшения вероятности поражения, была изготовлена БМП-2М с рядом значительных нововведений.

Повышение огневой мощи было достигнуто установкой на башне сдвоенной пусковой установки противотанкового комплекса «Атака». По своим характеристикам этот ПТРК близок «Корнету», однако имеет ряд отличий. К примеру, наведение ракет «Атаки» производится по радиокомандной линии, а не при помощи лазерного луча. Установка комплекса «Атака» повлекла за собой соответствующие изменения в электронном оборудовании боевой машины пехоты. Пушечно-пулеметное вооружение курганского варианта БМП-2М ничем не отличается от комплекса оружия, примененного на исходной «Двойке». Это все те же пушка 2А42 и пулемет ПКТ.

В ходе работ по увеличению уровня защиты курганский вариант БМП-2М претерпел несколько изменений. Первый вариант дополнительной защиты включал в себя бронепанели, выдерживающие попадание пуль калибра 12,7 миллиметров со всех ракурсов, а также противокумулятивные решетки. Кроме того, часть корпуса была закрыта блоками динамической защиты, разработанными в НИИ Стали. По ряду причин, прежде всего из-за риска повредить корпус машины при срабатывании динамической защиты, этот вариант дополнительного комплекса мер не предлагался заказчику и в итоге стал основой для новой разработки. Второй вариант подразумевал навеску дополнительных бронелистов и решеток, а также новой системы динамической защиты. Обновленная разработка НИИ Стали не так сильно била по корпусу БМП, однако и в этом случае система дополнительной защиты не пошла в серию. Актуальный третий вариант дополнительных модулей в определенной мере похож на предыдущие – панели, решетки и «коробки» динамической защиты. Однако в ходе разработки третьего варианта защиты был предпринят ряд мер технологического характера, позволивший ценой потери плавучести добиться приемлемых показателей уровня защиты. По имеющимся данным, курганский вариант БМП-2М со всех ракурсов выдерживает попадание крупнокалиберных пуль.

***

Все три варианта БМП-2М, несмотря на одинаковое название, имеют разные характеристики, касающиеся огневой мощи и уровня защиты. При этом особенности всех трех проектов модернизации «Двойки» наглядно демонстрируют характерные для этого класса техники проблемы. В первую очередь, это трудность или даже невозможность совмещения в одной боевой машине высокого боевого потенциала, противоснарядной и противокумулятивной защиты, плавучести, а также возможности перевозки большого количества десанта. Именно из-за этой проблемы совместная тульско-курганская БМП-2М несет солидный комплекс вооружения с хорошим боекомплектом, но не плавает, защищена только от стрелкового оружия и перевозит всего пять бойцов; а курганский вариант модернизации хорошо защищен, но не получил серьезных нововведений в составе вооружения.

Предпосылки к имеющимся проблемам всех трех вариантов БМП-2М появились еще на стадии формирования требований к самой первой отечественной боевой машине пехоты. Как результат, улучшение одного параметра приводит к ухудшению другого или даже других. Вполне очевидно, что без отказа от того или иного требования, например плавучести, БМП-2 просто не сможет улучшить сразу несколько своих характеристик. Однако в таком случае установка более совершенного и/или тяжелого вооружения может повлечь за собой замену двигателя и трансмиссии, а также других узлов и агрегатов. Вряд ли такая модернизация будет выгодной для переоснащения всех армейских боевых машин. Поэтому в настоящее время важно уделить особое внимание требованиям к перспективной БМП на базе бронеплатформы «Курганец», оценить все возможности и риски и, при необходимости, отказаться от того или иного требования, либо сделать его более мягким. Только при таком подходе в будущем удастся избежать нынешних проблем с модернизацией перспективной боевой машины.

По материалам сайтов:
http://skbm.ru/
http://kbptula.ru/
http://army-guide.com/
http://otvaga2004.ru/
http://gurkhan.blogspot.ru/
http://arms-expo.ru/
http://bratishka.ru/

topwar.ru

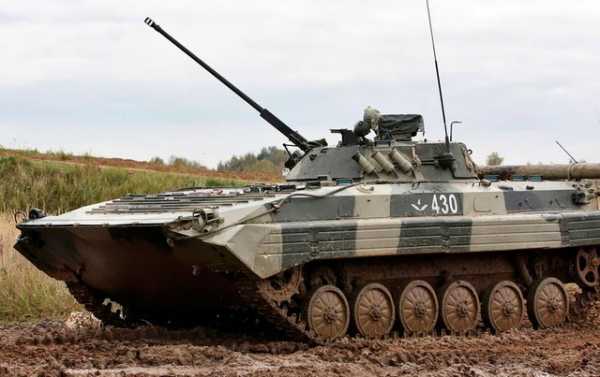

БМП-2 — Википедия РУ

Экипаж машины состоит из трёх человек — механика-водителя, оператора-наводчика и командира. Также в машине перевозится десант из 7 человек, которые могут вести огонь через специальные амбразуры из личного оружия[1].

Броневой корпус и башня

Корпус и башня БМП-2 сварены из катаных стальных броневых листов толщиной от 5 до 19 мм. Лоб башни толщиной 23 мм.

В левой передней части машины располагается отделение управления, в котором находится место механика-водителя с органами управления движением машины, приборами наблюдения и средством связи. За механиком-водителем находится место стрелка, оборудованное амбразурой для стрельбы из личного оружия, а также приборами наблюдения и средствами связи[1].Моторно-трансмиссионное отделение располагается в правой передней части машины, по длине машины совмещено с отделением управления, отделено от него теплозвукоизоляционной перегородкой. Для доступа к агрегатам МТО в перегородке имеются люки[1].

В средней части машины находится боевое отделение, которое занимает башню и подбашенное пространство корпуса. В боевом отделении расположены рабочие места оператора-наводчика и командира, а также основное и вспомогательное вооружение. В подбашенном пространстве находится вращающийся пол, в котором смонтированы коробки с патронами для пулемёта, а также система ленточного питания пушки бронебойно-трассирующими и осколочными выстрелами. В правом борту корпуса находятся три укладки с выстрелами ПТУР, ещё одна находится в подбашенном пространстве[1].

В десантном отделении, находящемся в кормовой части машины, находятся 6 мест для стрелков. Каждое имеет амбразуру для стрельбы из личного оружия. В корме имеются две двери для выхода десанта. В левой двери имеется амбразура для стрельбы из автомата. Также для спешивания десанта при движении на плаву или аварийной эвакуации над сидениями в крыше корпуса имеются два люка. Десантное отделение разделяет средний топливный бак и контейнер электрооборудования, в котором находятся аккумуляторы, отопитель и другие электроагрегаты[1].

Корпус БМП, как и корпус БТР, отличается приземистостью, что делает их более скрытными, чем другая техника, особенно если сравнивать с техникой армий НАТО. Низкая высота позволяет легко прятать технику в кукурузном поле, за мелким кусто-лесьем, даже маскировать на открытой местности гораздо проще. Для этого, техника располагается в естественных углублениях (овраги, поймы, рытвины) или за возвышенностями (сопки, строения, насыпи) с набрасыванием или нанесением маскирующих материалов.

Башня у БМП и у БТР имеет конусовидную небольшую форму, что способствует в обороне позиций. Расположившись за бруствером (обшитым досками или бревнами), башня становится еле заметна на фоне природного ландшафта. В этом случае машины выполняют роль пулеметного расчета. Для видавших стрельбу со стороны, с расстояния 1 км. и более, кажется, будто голая земля извергает пламя, присутствие "трассеров" многократно усиливает эффект .

Кормовые двери открываются таким образом, что дает хоть и незначительную, но защиту по бокам при спешивание десанта из машины. Это позволяет воинам из сидячего положения встать, вскинуть оружие и осмотреться перед тем, как принять решение, в каком направление двигаться. При особо сложных или опасных ситуациях можно двигаться двоим пешим, за медленно идущей машиной, под прикрытием дверей до более-менее безопасной позиции.

Вооружение

Основным отличием БМП-2 от БМП-1 является новый комплекс вооружения. Во времена создания БМП-1 единственным возможным для установки ПТРК был комплекс 9К11 «Малютка», у которого дальность поражения целей составляла от 500 до 3500 метров. Чтобы поражать цели ближе чем 500 метров, в комплекс вооружения включили 73-мм гладкоствольное орудие. В 1970-х годах появились более совершенные противотанковые комплексы 9К111 «Фагот» и 9К111-1 «Конкурс», которые не имели "мёртвой зоны" и могли поражать цели и на ближних дистанциях. Соответственно необходимость в гладкоствольном орудии отпала. Вместо него решили установить автоматическую пушку.

Вооружение БМП-2 состоит из 30-мм автоматической пушки 2А42 с боекомплектом в 500 выстрелов. С пушкой спарен 7,62 пулемёт ПКТ, имеющий в боекомплекте 2000 патронов. Кроме того, для борьбы с танками БМП-2 имеет ПТРК 9К111 «Фагот» или 9К111-1 «Конкурс» с 4 выстрелами к нему[1][2]. Стабилизатор вооружения удобен, эффективен.

Средства маскировки

На машине установлены 6 гранатомётов системы постановки дымовой завесы 902В «Туча» для стрельбы 81-мм дымовыми гранатами[1].

Также в конструкции БМП, имеется термодымовая аппаратура (ТДА) многократного использования с радиусом действия 100-150 метров. Она работает на принципе распыления дизельного топлива, плотность "завесы" зависит от прогретости самого двигателя. Включается тумблером на щитке приборов у механика-водителя.

Средства наблюдения и связи

Место механика-водителя оснащено приборами наблюдения и аппаратом А-3 танкового переговорного устройства. Находящееся за ним место стрелка оборудовано приборами наблюдения ТНП-165А и ТНПО-170А. Для связи имеется аппарат А-3 ТПУ[1].

В ночное время механик-водитель пользуется прибором ТВН-2, который устанавливается непосредственно перед выездом вместо переднего триплекса. Дальность и углы обзора ТВН-2 небольшие (при полной темноте), следовательно, что находится по бокам от машины механик-водитель не может видеть, это уже входит в обязанности командира и оператора-наводчика с докладом по внутренней связи. Оборудование идёт в комплекте с техникой, но чаще всего хранится отдельно от машины.

Рабочие места командира и оператора имеют приборы наблюдения и прицеливания. Место командира оборудовано радиостанцией Р-123М / Р-173 и аппаратом А-1 ТПУ. У оператора имеется аппарат А-2 ТПУ для внутренней связи[1].

Рабочие места стрелков в десантном отделении и кормовые двери для спешивания снабжены приборами ТНПО-170А для наблюдения за местностью. Для внутренней связи в десантном отделении используются аппараты А-3 и А-4 ТПУ. В правой двери имеется радиостанция Р-126[1].

Для прицеливания оператор-наводчик использует комбинированный прицел (в зависимости от модификации либо БПК-1-42, либо БПК-2-42) с 5,6-кратным увеличением днём и 5-кратным ночью. Для работы в активном режиме, на машину установлен осветитель ОУ-5. Кроме прицела, у наводчика имеется 3 перископических прибора ТНПО-170А с электрообогревом, а также 1 прибор заднего наблюдения ТНПТ-1. Для командира машины установлены два прибора ТНПО-170А и один ТНПТ-1, бинокулярный смотровой прибор ТКН-3Б и дневной прицел 1ПЗ-3 для поиска воздушных и наземных целей и наведения на них оружия[1].

Двигатель и трансмиссия

  УТД-23, предусматривавшийся к установке на БМП-2М «Бережок».

Моторно-трансмиссионное отделение машины разделено на два блока. Первый блок — силовой и объединяет в себе двигатель, планетарные механизмы поворота и коробку передач. Второй — блок охлаждения и очистки, в нём объединены радиаторы системы охлаждения и масляный двигателя, эжектор, воздухоочиститель и масляная система трансмиссии[1].

Двигатель — 6-цилиндровый 4-тактный бескомпрессорный дизель УТД-20С1 жидкостного охлаждения с непосредственным впрыском. Максимальная мощность составляет 210—221 кВт. Общая масса сухого двигателя около 700 кг[1]. Кроме произведённых "Барнаултрансмаш", машины комплектовались чешскими моторами, имеющими более высокое качество, нечувствительных к закоксовыванию при длительной работе на холостом ходу (стрельбы).

Силовой блок находится в самой передней части машины, под «ребристым» верхним броневым листом. В него входят трансмиссия, включающая в себя коробку передач, узлы рулевого управления, сцепление. Все это в той или иной степени может быть отремонтировано в полевых условиях, так как имеется прямой доступ. Двигатель же, находящийся справа от механика-водителя, полностью закрыт и без специального оборудования доступ к нему практически невозможен. Единственный путь к двигателю преграждается бронированной плитой над ним и без серьёзного подъёмного оборудования не стоит даже и пытаться производить ремонт. Впрочем, конструкторами эта ситуация явно была продумана: если что-то случается с двигателем, значит машина не боеспособна и, следовательно, требует капитального ремонта, а он должным образом может быть проведён только в специализированном месте.

Через лючки во внутренней перегородке серьёзный ремонт двигателя невозможен, но можно осуществлять плановое обслуживание. Помимо этого ими пользуются в холодное время года, когда двигатель уже прогрелся, а температура в салоне ещё не выше чем снаружи, хотя команда «по машинам!» уже поступила. Тут они и спасают: первую порцию тепла получает механик-водитель и сидящий за ним стрелок, затем сидящие в башне и уже только потом десантное отделение, с условием, что долго едут и кормовые двери не часто открываются. Следует заметить, в целом это отделение не сильно успевает прогреться, так как лючки закрывают по достижении комфортной температуры для механика-водителя. После этого нагрев происходит за счёт перегородок и нагнетаемого подогретого воздуха в салон. В десантном отделении можно использовать радиатор подогрева аккумуляторных батарей (выключатель сзади посередине): если открыть отсек аккумуляторов, оттуда будет поступать тёплый воздух.

Ходовая часть

В качестве базы используется шасси с шестиопорной ходовой частью, конструкция и характеристики аналогичны БМП-1[1].

Преодолеваемый подъем БМП-2 35 градусов, для сравнения: у современного (условно) российского колесного бронеавтомобиля "Тигр" 45 градусов. Скорости по шоссе "Тигр" развивает до 140 км/ч, БМП-2 до 65 км/ч[3]. БМП-2 развивает на плаву до 7 км/ч. Однако при переправе БМП окажутся беззащитны из-за малой скорости. Также танки, не имеющие возможности с ходу форсировать водные преграды глубиной более 1,5 метра останутся на берегу и не смогут помочь БМП на другом берегу. ОПВТ танка готовится в течение длительного времени, вдобавок подводное вождение считается крайне опасным, так как танки могут завязнуть в иле под водой, либо погрузиться на глубину более 5 метров и серьезно повредить двигатель и другую аппаратуру[4][5]. В итоге БМП после переправы не сможет оказать должного сопротивления на другом берегу при условии хорошей обороны противника. Также при захвате противоположного берега желательно создавать плацдарм пехотой, а не сразу бросать бронетехнику. Также малая скорость на плаву может создать проблемы при переправе через реку с сильным течением[6].

По пересечённой местности или грунтовой дороге (если не аналогично асфальтовой) скорость передвижения не более 40-45 км/ч.

В машинах серии БМП используется уникальное рулевое управление, что-то среднее между рулём в БТР и рычагами в танках, это так называемый «штурвал», состоящий только из двух горизонтальных рукояток. С такой же свободой вращения, что и у руля, это позволяет управлять машиной словно колёсной техникой, с той лишь разницей, что угол отклонения его имеет свои ограничения. При повороте его в сторону, происходит плавно-равномерное перераспределение тяг на гусеницы, именно это позволяет не дёргать машину при повороте, как это обычно происходит с машинами на гусеничном ходу, что в конечном счёте для них, пагубно сказывается на катках и траках. После отпускания его, «штурвал» сам возвращается в исходное состояние. Следовательно, усилие необходимо прикладывать только при повороте, а горизонтальное положение в этот момент показывает, что машина движется по прямой. Благодаря такой конструкции, управление машиной сильно облегчается и такие маневры, как змейка на скорости, получаются более плавными.

Бронирование

Бронирование БМП-2 является уже недостаточным[источник не указан 174 дня]. Так бортовая броня (в отличие от БМП-3) не выдерживает попадание выстрелов из пулемета калибра 12,7 мм. Кроме того, машина не оснащена средствами оптико-электронного противодействия и/или комплексами активной защиты.

Серьезную опасность представляют и управляемые 122-мм снаряды так как они имеют высокую вероятность поражения с первого раза.

Подрыв на мине или фугасе может привести к гибели механика-водителя и десанта.

Попадание боевой части огнемёта "Шмель" приводит к выгоранию машины[7].

Американская 25-мм автоматическая пушка "Бушмастер" имеет бронепробиваемость 25 мм под углом 30 градусов с дистанции 1000, что теоретически позволяет ее пробивать лобовую броню БМП-2 (19 мм нижний лобовой бронелист корпуса с углом наклона чуть больше 30 градусов и, возможно, верхний лист с углом наклона более 60 градусом но бронированием только 6 мм)[8][9]. Также надо учитывать, что при неоднократном попадании в бронелист он трескается и раскалывается, оставляя незащищенным эту часть корпуса. В итоге при многократном попадании можно пробить броню, даже если показатели бронепробиваемости чуть меньше толщины брони броне листа. На вооружении шведской армии имеется 40-м автоматическая пушка Bofors, имеющая еще большую бронепробиваемость[10]. Также в странах НАТО также разрабатываются 35-мм и 50-мм автоматические пушки с подачей в автомат заряжания нескольких типов снарядов, целью разработки орудий является, в первую очередь, повышение бронепробиваемости.

Вооружение

Если в 1980-90-х годам вооружение БМП считалось удовлетворительным, то по современным меркам оно крайне недостаточно (кроме БМП-2М). ПТРК "Фагот" или "Конкурс" явно устарели[источник не указан 174 дня].

Электроника, оптика, управление огнём

На БМП-2 отсутствуют системы навигации (к примеру ГЛОНАСС), лазерный дальномер, тепловизор[11]. Средства связи не шифрованы.

Оценка машины

Вместе с тем, несмотря на вышеизложенные недостатки, БМП-2 продолжает оставаться эффективным средством поддержки пехоты. Боевая эксплуатация данной машины в горячих точках свидетельствует, что БМП-2 в руках обученного экипажа способна эффективно поражать как легкую бронетехнику, так и живую силу[12] противника, избегая поражения. Так, за период гражданской войны в Сирии из порядка 200 БМП-2, имевшихся в распоряжении Республиканской гвардии, было потеряно не более дюжины единиц[13][14].

http-wikipediya.ru

30 ИЛИ 40 ММ? « « Военно-патриотический сайт «Отвага» Военно-патриотический сайт «Отвага»

Боевые машины пехоты (БМП) представляют сравнительно новый класс вооружения войск. Оснащение ими мотострелковых соединений придало им мобильность, огневую мощь, достаточную защищенность от огня противника и возможность успешно вести боевые действия в современном бою как при взаимодействии с танками, так и самостоятельно.

Действуя в составе танкового «шлейфа» БМП огнем автоматических пушек (АП) защищают танки от танкоопасной живой силы, в первую очередь расчетов ПТУР и РПГ, против которых, строго говоря, сам танк не имеет эффективного оружия, а также от танкоопасных легкобронированных целей, в первую очередь, самоходных установок ПТУР, и, в критических ситуациях, от самолетов и вертолетов. В типовых ситуациях последняя задача должна выполняться самоходными зенитными комплексами типа «Тунгуска», также действующими в составе «шлейфа».

При самостоятельных действиях БМП должна поражать те же цели, но уже как представляющие опасность для нее самой, а также легкобронированные цели типа БТР, БМП, и, при наличии в составе ее вооружения ПТУР, также танки.

Характерные типы БМП представлены в табл.1.

30-мм пушки состоят также на вооружении отечественных боевых машин десанта (БМД-2БМД-3), бронетранспортеров (БТР-80А), и боевых разведывательно-дозорных машин (БРДМ).



таблица 1

Название
БМП,
страна
Масса,
т
Эки-
паж,
чел.
Де-
сант
Класс Мощн.
двига-
теля,
л.с.
Кал-
ибр
ору-
дия,
мм
Тип
орудия
М2А3
«Брэдли»

США
29,9 3 6 Плав. 600 25 М242
«Буш-
мастер»
FVS10
«Уорриор»
Великобр.
24,5 3 7 Неплав. 550 30 L21A1
«Рарден»
«Мардер»
Германия
33,5 3 6 Неплав. 600 20 Rh302
AMX-10P
Франция
14,5 3 8 Плав. 264 20 М693
БМП-2
Россия
14,3 3 7 Плав. 300 30 2А42
БМП-3
Россия
18,7 3 7 Плав. 500 100,
30
2А70,
2А72



По наиболее существенному классификационному признаку БМП разделяются на плавающие и не плавающие. Все отечественные БМП, начиная с БМП-1, являются плавающими. В значительной степени условно можно выделить классы легких (менее 20 т), средних (20-40 т) и тяжелых (более 40 т) БМП. Последние, как правило, выполняются на танковой базе.

Характерный состав боекомплекта на примере автоматической пушки «Бушмастер» представлен в табл.2.

Полубронебойный снаряд PGU-32/U разработан в последние годы. Ударный взрыватель в снаряде отсутствует, а возбуждение взрыва заряда взрывчатого вещества (ВВ) производится с помощью пиротехнической огневой цепи, в которой переход горение во взрыв происходит за сравнительно большое время (0,3 мс), что обеспечивает проникание снаряда за достаточно толстую броню (до 20 мм) и взрыв его внутри цели. Надежное функционирование снаряда наблюдается только при стрельбе по прочным преградам и не обеспечивается при стрельбе по грунту, в особенности рыхлому.

В военной печати неоднократно поднимался вопрос об обоснованности выбора диапазона калибров автоматических пушек БМП. Указывалось на низкое бронебойное действие снарядов этих калибров, слабое действие по живой силе при стрельбе на осколочное действие по грунту. Отмечается отсутствие научно обоснованной методики оптимизации параметров АП и отсутствие четко сформулированных задач стрельбы АП БМП.

С этих позиций большой интерес представляет вопрос о перспективном калибре пушек отечественных БМП и в более широком плане – об их принципиальной схеме вооружения.

таблица 2

Снаряды к 25-мм пушке М242 «Бушмастер»

Масса
патрона,
г
Масса
снаряда,
г
Макс.давле-
ние в канале
ствола, МПа
Начальная
скорость,
м/с
Полетное вре-
мя на даль-
ность 2000 м, с

Бронебойный подкалиберный с отделяемым поддоном М791 APDS-T
455 134 410 1345 1,7

Осколочно-фугасно-зажигательный М792 HEI-T
493 184 360 1100 3,6

Полубронебойный PGU-32/U SAPHEI-T
18,7 3 7 Плав. 500



В настоящее время основным калибром отечественных автоматических пушек Сухопутных войск, ВВС и ВМФ является калибр 30 мм, а их монопольным разработчиком – Тульское КБП (конструкторы В.П.Грязев, А.Г.Шипунов), создавшее десять типов 30-мм пушек, в том числе одноствольных, двуствольных и шестиствольных. Использование одного калибра во всех видах Вооруженных сил и унификация боеприпасов является несомненным преимуществом, но в то же время значительно ограничивает боевые возможности автоматических пушек. Последнее в меньшей степени относится к авиационным пушкам и в большей – к пушкам БМП, зенитным пушкам Сухопутных войск и зенитным корабельным автоматам.

Применительно к пушкам БМП главным и решающим фактором негативной оценки калибра 30 мм является неудовлетворительное бронебойное действие. Пробиваемая толщина брони 30-мм бронебойным подкалиберным снарядом «Трезубка» под углом 60° от нормали на дальности 1500 м составляет 25 мм, что недостаточно для поражения лобовой брони состоящих на вооружении иностранных БМП, например, БМП «Мардер», а тем более вновь разрабатываемых БМП с повышенной противоснарядной стойкостью. К ним относится многоцелевая бронированная машина, разрабатываемая в настоящее время франко-германо-британским объединением. Машина имеет броню из высокопрочного алюминиевого сплава со стальным эквивалентом лобового листа до 40 мм, пушку калибра 45-120 мм и массу до 34 т. Полномасштабное производство начнется в 2002 году, предполагается выпустить в общей сложности 11 тысяч машин.

Так и не был создан отечественный 30-мм кумулятивный снаряд, хотя за рубежом такие снаряды имеются (например, 30-мм кумулятивно-осколочный снаряд М789 фирмы PRIMEX, США). В результате 30-мм пушки рискуют оказаться в положении слабосильного оружия, способного лишь «поцарапать» броню противника.

Не блещет эффективностью и действие 30-мм осколочно-фугасных снарядов по живой силе. Это объясняется как малой массой заряда ВВ А-1Х-2 (48,5 г), низким коэффициентом наполнения (0,125, полная масса снаряда 389 г) и, как следствие, небольшим числом убойных осколков, так и специфическим исполнением ударного взрывателя, не обеспечивающим мгновенный разрыв снаряда на поверхности земли.

Взрыватель имеет шариковый привод ударника, осуществляемый посредством обжатия колпака. Такая конструкция с одной стороны обеспечивает защиту взрывателя от самопроизвольного срабатывания при ударе дождевых капель (противодождевое исполнение), с другой стороны совместно с действием газодинамического замедлителя создает небольшое замедление срабатывания при стрельбе по тонкостенным транспортным средствам с целью реализации разрыва во внутреннем объеме цели. При стрельбе по грунтовой поверхности, в особенности рыхлой структуры (пахоте, торфянику, песку), а также по снегу, замедленное действие взрывателя имеет отрицательным следствием значительное заглубление снаряда в грунт к моменту разрыва (для калибра 30 мм – до половины длины корпуса и более) и перехват значительной части осколков грунтом с образованием «мертвого угла» вылета.

Сравнительно слабым является действие 30-мм осколочно-фугасных снарядов по сооружениям. На дальностях более 1000 м 30-мм ОФС не пробивает кирпичную стенку «в один кирпич» (0,25 м). Между тем при использовании БМП в региональных конфликтах способность борьбы с живой силой в зданиях и сооружениях приобретает решающую роль. Например, в ливанской кампании 1976 года в боях сирийской армии с отрядами ООП в Бейруте и Сайде великолепно зарекомендовали себя приданные сирийским танковым частям 57-мм зенитные самоходные установки ЗСУ-57-2, которые эффективно очищали верхние этажи домов от снайперов и расчетов РПГ.

В целом приходится признать, что сомнения относительно перспектив дальнейшего успешного использования в БМП пушек калибра 25-30 мм являются достаточно обоснованными.

Несоответствие диапазона 20-30 мм реальным задачам БМП привели к нескольким направлениям дальнейшего развития пушечного вооружения БМП:

1. вооружение БМП крупнокалиберной неавтоматической пушкой. Примером может служить южнокорейская боевая машина пехоты KIFV, имеющая варианты вооружения 75-мм и 90-мм пушками.

2. вооружение БМП двумя пушками – крупнокалиберной неавтоматической и малокалиберной автоматической. Примером такого нетрадиционного решения, не имеющего аналогов за рубежом, является отечественная БМП-3. Обе пушки (100-мм пушка-пусковая установка 2А70 и 30-мм автоматическая пушка 2А72) вместе с 7,62-мм пулеметом размещаются в едином блоке, стабилизированном в двух плоскостях электромеханическим стабилизатором. Боекомплект 100-мм пушки составляет 40 выстрелов, из них 22 размещаются в автомате заряжания и 18 – в дополнительной укладке. Там же располагаются 8 ПТУР. Боекомплект 30-мм пушки 2А72 составляет 500 патронов.

До настоящего времени на вооружении состоял 100-мм выстрел ЗУОФ17, разработанный НИМИ. В этом выстреле был использован снаряд ЗОФ32, ранее разработанный для буксируемой пушки БС-3 и самоходной пушки СУ-100, имеющий толстостенный корпус из стали С-60, малый коэффициент наполнения (0,108) и, как следствие, невысокое осколочное действие. В настоящее время Тульским КБП разработан под руководством А.Г. Шипунова и С.М. Березина новый 100-мм выстрел ЗУОФ19 с увеличенными дальностью стрельбы и осколочным действием. В качестве замены штатной противотанковой управляемой ракеты (ПТУР) 9М117, запускаемой из пушечного ствола, разработана новая ПТУР 9М117М1 «Аркан» с увеличенной дальностью полета (до 5500 м) и бронепробиваемостью (до 750 мм).

Двухпушечная схема вооружения БМП с одной стороны является смелым техническим решением, возможно, предугадывающим генеральное направление развития вооружения БМП будущего, с другой – продолжает оставаться предметом острых дискуссий. Как уже указывалось выше, калибр 30 мм со многих позиций оказывается недостаточным. С другой стороны, указывают на слабое действие 100-мм снарядов. В ходе региональных конфликтов последних десятилетий остро выявилась потребность в так называемых штурмовых самоходных крупнокалиберных орудиях (до 152 мм) батальонного и полкового звена, способных сопровождать пехоту «огнем и колесами», имеющих небольшие дальности стрельбы, но мощное осколочное и компрессионное действие снарядов. В случае появления штурмовых орудий возникает непростой вопрос о разделении функций этих орудий и БМП.

3. вооружение БМП автоматической пушкой более крупного калибра. В отличие от первых двух революционных направлений этот путь является эволюционным. При переходе на более крупный калибр уменьшаются темп стрельбы и численность боекомплекта. Например, масса 40-мм выстрела примерно в два раза больше массы 30-мм выстрела (соответственно примерно 2 и 1 кг), поэтому переход с калибра 30 мм на 40 мм при фиксированной массе боекомплекта приведет к снижению его численности в два раза (при фиксированной массе системы оружия (установка + боекомплект) — к снижению в 2,5-3 раза) и к такому же снижению числа выстрелов в очереди (при фиксированном числе очередей), но одновременно к значительному увеличению эффективности каждого выстрела. При этом следует учитывать дополнительные благоприятные факторы -уменьшение потери скорости на траектории у более крупного снаряда и уменьшение относительного заглубления в грунт. Снижение темпа стрельбы обеспечивает уменьшение износа ствола и существенное увеличение живучести автоматической пушки.

Определенный выше оптимальный диапазон калибров АП 35-45 мм включает в себя ряд штатных калибров, в том числе зарубежных (35, 40 мм) и отечественных (37, 45 мм). По-видимому, наиболее перспективным является калибр 40 мм, так как с одной стороны по импульсу отдачи он является еще приемлемым для установки на летательных аппаратах, что в перспективе сохранит трехвидовую (СВ, ВВС, ВМФ) унификацию автоматических пушек, с другой стороны этот калибр широко распространен за рубежом, что обеспечит возможность мировой стандартизации оружия и повышение экспортных возможностей.

Наиболее известными 40-мм автоматическими пушками являются пушки L60L70 шведской фирмы «Бофорс». Пушка L70 находится на вооружении 11 стран НАТО (в 6-ти она выпускалась по лицензии). К 1985 году было произведено свыше 6 тыс. таких установок и более 10 млн. боеприпасов к ним. В настоящее время создан усовершенствованный вариант пушки, получивший обозначение «75».

В сухопутных войсках пушка долгое время использовалась только как зенитная буксируемая, либо в составе зенитных самоходных комплексов (в прошлом ЗСУ «Сержант Йорк» [США], в настоящее время ЗСУ TRIDON, ЗАК TriAD [Швеция]) и только в последнее время была принята на вооружение боевой машины пехоты CV-90 (Швеция). Масса пушки – 560 кг, скорострельность – 320 выстр./мин. Масса выстрела, масса снаряда и начальная скорость составляют соответственно для ОФЗ снаряда 2500 г, 964 г, и 950 м/с, для бронебойно-зажигательного снаряда – 2400 г, 880 г и 1020 м/с.

Пушка имеет в составе боекомплекта бронебойный подкалиберный снаряд с отделяемым поддоном, способный пробивать броню толщиной 100 мм (!) под углом 60° от нормали (дальность не указана). Указывается, что при этом обеспечивается поражение лобовой брони танков Т-54Т-55Т-62 и бортовой брони танков «Леопард-2А1»М1 «Абрамс» и «Челленджер».

Недостатком пушки является отсутствие стабилизатора, что исключает возможность успешной стрельбы в движении. В настоящее время разработана опытная конструкция БМП CV-9040B со стабилизированной башней. Эта башня может устанавливаться на различные платформы. В частности, фирмой проводилась опытная установка этой башни на российские БМП-1БМП-2.

БМП CV-9040 разработана совместно шведскими фирмами «Хэгглундс» (платформа) и Бофорс (башня с вооружением и боеприпасы). Серийное производство начато в 1993 году. Масса БМП – 22,8 т, мощность дизельного двигателя – 446 кВт, максимальная скорость на шоссе – 70 км/ч. БМП является частью семейства бронированных машин CV-90, отличающихся назначением и калибром орудия (табл. 3).



таблица 3

Семейство бронированных машин CV-90

Тип Назначение Пушка

CV-9025

БМП

25-мм АП «Бушмастер» или «Маузер»

CV-9030

БМП

30-мм АП «Бушмастер» или «Маузер»

CV-9040

БМП

40-мм АП L70

CV-9040AA

ЗСУ

40-мм АП L70

CV-90105

Истребитель
танков

105-мм пушка CN-105-G2

CV-90120

Легкий танк

120-мм пушка 120-CTG-L50



В состав семейства CV-90 входят также разведывательная машина, командная машина и ремонтно-эвакуационная машина.

Другой 40-мм автоматической пушкой, разработанной специально для вооружения легкой бронетехники, является пушка CTWS (Cased Telescoped Weapon System – система оружия с телескопическим выстрелом) фирмы «Эллайент Тексистемз»(США). Пушка разработана в составе дистанционно управляемой низкопрофильной башни, имеющей общую массу 892 кг. Телескопический боеприпас отличается от обычного тем, что его пороховой заряд выполнен в форме трубки, по оси которой помещен снаряд. Вышибной заряд выталкивает снаряд из гильзы еще до момента воспламенения основного заряда. При этом освобождается пространство в гильзе, заполняемое продуктами сгорания вышибного заряда. В результате этого пороховой заряд высокой плотности может сгорать с той же эффективностью, что и заряды меньшей плотности в гильзе большего объема. При этом достигается большая начальная скорость по сравнению с соответствующей величиной для гильзы классической схемы. Другое преимущество создается цилиндрической формой гильзы. Гильзы этой формы более удобны для хранения и в укладке занимают в два раза меньший объем по сравнению с обычными гильзами.

Другой характерной особенностью пушки CTWS является поперечная схема заряжания. Затвор пушки выполнен в виде поворотного цилиндра, снабженного каналом для телескопической гильзы. Полная масса башни с пушкой – 892 кг, скорострельность – 200 выстр./мин, масса патрона – 1,8 кг, начальная скорость БОПС – 1600 м/с.

Наряду с 40-мм пушками в качестве перспективного оружия для новых БМП рассматриваются и автоматические пушки более крупных калибров. Характерным примером является 50-мм автоматическая пушка RH503 фирмы «Маузер», входящей в корпорацию «Рейнметалл». Пушка предназначается для вооружения разрабатываемой с 1984 года тяжелой БМП «Мардер-2» с боевой массой 43 т и мощностью двигателя 1100 кВт (1500 л.с.). Боекомплект пушки включает в себя подкалиберный бронебойный снаряд с отделяемым поддоном APFSDS-T фирмы «Рейнметалл эмьюнишен» и осколочно-пучковый снаряд HETF-T M-DN191 фирмы «Диль». Следует отметить, что снаряд HETF-Tявляется первым в мире серийно выпускаемым осколочно-пучковым снарядом, хотя разработки этих снарядов ведутся уже в течение 30 лет, в том числе и в нашей стране. Пушка оснащена автоматическим установщиком дистанционного взрывателя (АУДВ) осколочно-пучкового снаряда, имеет беззвеньевую подачу боеприпасов и сменный ствол калибра 35 мм для проведения учебных стрельб. Масса пушки – 540 кг, масса ствола – 170 кг, длина ствола – 4250 мм (85 калибров), усилие отдачи – 48 кН, максимальное давление в канале ствола – 560 Мпа, скорострельность – 150-400 выстр./мин. Масса подкалиберного снаряда APFSDS-T составляет 640 г, начальная скорость – 1600 м/с, дульная энергия 820 кДж, масса патрона – 200 г, масса пороха – 540 г.

При разработке новых 40-мм АП для БМП и боеприпасов к ним за рубежом широко используется опыт, накопленный при многолетнем производстве и эксплуатации 40-мм зенитных артиллерийских комплексов (ЗАК). 40-мм корабельные ЗАК появились на вооружении ВМФ западных стран в период Второй мировой войны (орудия M1М1А1М2М2А1Мк1 шведской фирмы «Бофорс»). Ими, в частности, были вооружены системы ПВО линейных кораблей США типа «Айова» (по 20 спаренных 40-мм установок на корабль). В 50-х годах 40-мм ЗАК Мк5Мк7 были приняты на вооружение ВМФ Великобритании.

Современные 40-мм ЗАК (см. таблицу 4) предназначены в первую очередь для борьбы с противокорабельными крылатыми ракетами (ПКР).

Направления дальнейшего развития малокалиберных корабельных ЗАК в значительной мере определяются выбором способа поражения – прямым попаданием снаряда в противокорабельную ракету или поражения ее осколочным полем с траектории. Первый способ требует высокой точности стрельбы, но обеспечивает наибольшую вероятность поражения при попадании. В этом случае как наиболее эффективный рассматривается бронебойный снаряд с отделяемым или неотделяемым подкалиберным сердечником из тяжелого сплава на основе вольфрама или урана, способный пробить корпус полубронебойной боевой части ПКР и вызвать детонацию заряда взрывчатого вещества. При этом взрыв БЧ полностью уничтожает ПКР. Ее части и осколки, долетевшие до корабля, представляют неизмеримо меньшую опасность.



таблица 4

40-мм кора-
бельный
ЗАК
Страна Пушка Кол-во
ство-
лов
Общая
скорос-
трельность
выстр./мин

«Тринити»

Швеция Бофорс L70 1 330

«Бофорс»

Швеция Бофорс L70 2 600

«Дардо»

Италия Бреда Компакт 2 600

«Фаст Форти»

Италия Бофорс L70 1 450



Второй способ – поражение ПКР при траекторном разрыве – включает в себя два случая: разрыв на пролете (на промахе) для снарядов с круговым полем осколков и разрыв в упрежденной точке для снарядов с осевым полем. В обоих случаях снаряд должен быть укомплектован неконтактным или дистанционным электронным взрывателем. Объем электронного взрывателя, выполненного с применением интегральных схем и малогабаритных источников питания, составляет не менее 15-20 куб.см и не вписывается в объемы снарядов калибра 20-30 мм.

40-мм снаряды корабельных комплексов с неконтактным взрывателем и готовыми поражающими элементами в настоящее время производится рядом фирм. Одна из последних разработок фирмы «Бофорс» представлена 40-мм снарядом 3P-HV (Prefragmented Programmable Proximity High Velocity). Масса снаряда составляет 1 кг, масса выстрела – 2,8 кг, масса заряда ВВ – 0,14 кг. Оболочка снаряда содержит 1000 шт. готовых поражающих элементов в виде шариков из вольфрамового сплава диаметром 3 мм. При разрыве снаряда образуется также около трех тысяч осколков естественного дробления, способных пробивать дюралевый щит толщиной 2 мм, установленный на расстоянии 1,5 м от точки подрыва. Наибольшее поражающее действие при стрельбе по самолету отмечается в случае подрыва снаряда на расстоянии 2,5 м от цели, а при стрельбе по ПКР – до 2 м. Взрыватель снаряда является программируемым, т.е. может быть установлен как на неконтактное, так и на ударное действие. В последнем случае снаряд может пробивать незакаленные стальные листы толщиной до 25 мм, что позволяет применять его для поражения легкобронированных целей.

Фирмой «Бофорс» разработан опытный 40-мм корректируемый снаряд 4P GJS (Gas Jet Controlled) для возможного его включения в боекомплект корабельного ЗАК «Тринити». Коррекция траектории осуществляется при помощи шести газоструйных рулей, располагающихся по окружности вокруг центра тяжести снаряда. За 5-6 коррекций траектория снаряда может сместиться относительно первоначальной на расстояние до 50 м, при этом поперечная составляющая скорости коррекции траектории составляет 15 м/с. Радиокомандная система коррекции может корректировать траекторию не только отдельного снаряда, но и снарядов всего залпа, состоящего из 5-10 выстрелов.

Изучаются другие перспективные конструкции 40-мм снарядов ЗАК, в том числе осколочно-пучковые снаряды, снаряды схемы «СВАРОГ», снаряды с уменьшенным полетным временем, снаряды с кольцевым поражающим элементом, бронебойно-осколочные снаряды прямого попадания и т.п. Включение указанных снарядов в боекомплект БМП позволило бы резко расширить тактические возможности БМП в борьбе с наземными и воздушными целями.

Одной из ключевых проблем, возникающих при перевооружении БМП 40-мм пушками, является осуществление селективного питания пушек боеприпасами. Оно становится необходимым ввиду уменьшения численности боекомплекта и увеличения роли каждого отдельного выстрела. В этих условиях полностью неприемлемо одноленточное питание с комплектацией ленты осколочно-фугасными и бронебойными снарядами в фиксированной пропорции. Более эффективным является двухленточное питание, однако и оно не решает проблемы в случае разветвленного боекомплекта (3-4 типа снарядов). Выход заключается в использовании беззвеньевого питания с дистанционным управлением системой заряжания. Другая проблема связана с применением снарядов с дистанционными взрывателями, в том числе осколочно-пучковых, с использованием АУДВ, что существенно усложняет систему управления огнем БМП.


Поделиться в социальных сетях:


otvaga2004.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
