Самолет Ан-26: фото, технические характеристики

В истории транспортной авиации не раз создавались самолеты, которые могут одновременно перевозить грузы большой массы и пассажиров. Особенной популярностью в Советском Союзе пользовались военно-гражданские самолеты средней дальности. Они могли перевозить незначительное количество пассажиров, летели на большой высоте, поэтому, защищенные от обычных наземных зенитных установок условного противника, а для посадки не нужно длинной полосы. Во время холодной войны Советский Союз сильно нуждался в такой авиации, ведь можно в багажном отделении перевезти целую пехотную дивизию.

История создания Ан-26

История Ан-26 началась в далеком 1957 году. Тогда постановлением Совета Министров СССР было предписано о создании транспортного самолета средней дальности действия с реактивными двигателями.

Благодаря мощной конструкторской базе и хорошей промышленности, реализовать проект поручили АКБ Антонов, Киев. Через 5 лет вышел первый серийный самолет Ан-24, который стал первенцем.

Ан-26КПА ВВС Украины

Ан-24 имел множество конструктивных недостатков, которые медленно устранялись. Основная проблема – это загрузка бронированной техники, которая просто не влезала в узкий грузовой люк.

Чтобы получить полноценный военно-транспортный самолет, в АКБ Антонов решились на полную модернизацию Ан-24. В результате получился Ан-26, который поступил на вооружение сил СССР в 1968 году. Модернизирован был фюзеляж, увеличилась дальность полета, грузоподъемность Ан-26 увеличилась по сравнению с Ан-24 в два раза, установлены более мощные двигатели с дополнительными воздушными нагнетателями. В результате, высота полета увеличена с 6,5 тыс. м до баснословных 12 тыс. метров.

Серийное производство прекратилось только в 1986 году, когда АКБ Антонов стало разрабатывать проект легендарного самолета «Мрия» и «Руслан». Самолет Ан-26 на фото смотрится более чем внушительно: мощный, надежный, красивый, компактный и вместительный.

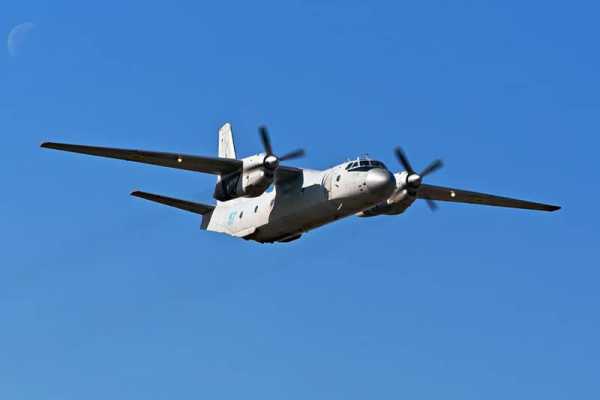

Antonov An-26

Основные технические параметры

  1. Грузоподъемность – 5,5 тонны;
  2. Количество пассажирских мест – 38 шт.;
  3. Масса снаряженного самолета – до 23 тонн;
  4. Емкость баков – до 7080 литров;
  5. Максимальная скорость – 540 км/час;
  6. Максимальная высота – 7300 м;
  7. Дальность полета в снаряженном состоянии при полной загрузке – 1100 км;
  8. Максимальная дальность полета – 2660 км;
  9. Количество экипажа – 6 человек.

Конструкция самолета Ан-26

Это детище украинского самолетостроения АКБ Антонов считается одним из лучших творений человека в послевоенный период. Мощный, надежный, компактный грузопассажирский самолет успешно конкурирует с европейскими и американскими аналогами.

Единственный недостаток, который в АКБ Антонов не смогли компенсировать, это максимальная высота Ан-26.

Она составляет всего 7300 м, тогда как «летающие крепости» Ф-14 достигали высоты 9000 метров. С другой стороны, экономичность и хорошая защита делали самолет практически не уязвимым против зениток, а истребители на такую высоту просто не поднимались.

  1. Фюзеляж цельнометаллический, герметичный, сделан с профильного алюминия, усилен продольными лонжеронами. Внутри расположена кабина Ан-26, грузовой и пассажирский отсеки. Разделены отсеки дюралюминиевой перегородкой, усиленной продольными шпангоутами. Крылья крепятся к передней части самолета, там же установлены стабилизаторы высоты.
  2. Крылья свободнонесущие, сделаны по принципу современных Боингов, но с большей усиленной конструкцией. Фиксация внутренняя, внешняя и боковая, трубные коммуникации скрыты в крыле, дополнительно установлены жесткие посадочные элементы шасси с амортизационными блоками.
  3. Стабилизатор курсовой стойкости и высоты сделан из двух консолей. Каждая консоль состоит с панелей, хвостовой части, носка, обтекателя. Крепление сварное, точечное, также используется клеевая основа. Стыковка к фюзеляжу болтовая.
  4. Шасси рассчитано на посадку в различных условиях. Самолет легко посадить на гравий или бетон, также хорошо управляем в зимний период на ледяной основе. За счет использования оригинального состава резины. Скольжение минимальное. Основные шасси крыльев установлены под двигателями, также есть носовое шасси, хвостового нет. Шасси убирается внутрь корпуса, тормозят колеса под крыльями, передние имеют пневматический тормоз обратного действия.
  5. Силовая установка: два двигателя АИ-24ВТ на крыльях мощностью 2820 л. с. каждый. В конструкции двигателей предусмотрена автоматика противопожарной безопасности, система автоматического пожаротушения, принудительный дроссельный запуск и консоль управления подачей топлива. Охлаждение воздушное, принудительное, система подачи масла автономная, индивидуальная для каждого двигателя. Топливо подается в каждый двигатель отдельно, самолет способен держаться в воздухе на одном моторе.

Кабина Ан-26, рабочие места пилотов

История развития и модернизации Ан-26 Антонов

Несмотря на то что изначально самолет предназначался для военных сил, в АКБ Антонов стали поступать заказы для модернизации Ан-26 для гражданских целей.

Учитывая, что указания всегда приходили с верхов, конструкторы вынуждены были подчиняться. Так, впервые в истории мировой авиации, появились полноценные гражданские санитарные самолеты средней дальности действия Ан-26 «Вита». Эта модель была передана военным госпиталям Украины, выпущена в одном экземпляре, но уже через пять лет было продано сразу три модели модернизированного Ан-28 «Вита» в азиатские страны. Технические характеристики Ан-26 не претерпели изменений: надежные двигатели, хорошая система охлаждения, информативная приборная доска, простое управление.

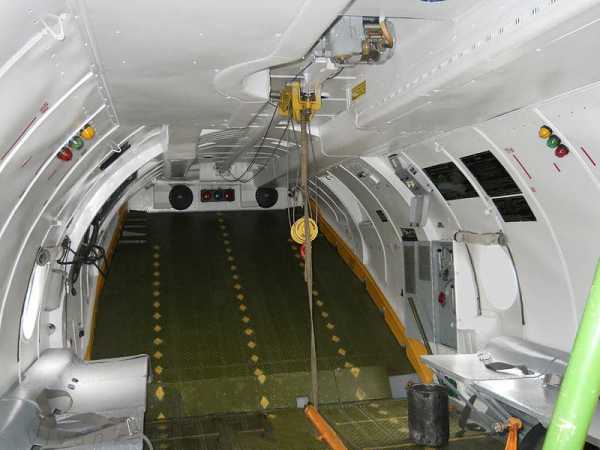

Задняя часть грузовой кабины с рампой и тельфером

Кроме санитарной авиации, в АКБ Антонов активно занимались разработкой моделей Ан-26 для иных отраслей. В перечне представлены серийные модели, некоторые с которых производились вплоть до 1991 года, когда случился распад СССР:

  1. Ан-26 «Нельмо» — модель для полетов в условиях пониженных температур и вечной мерзлоты. На нем в свое время удался мировой рекорд по перелету без посадки над Северным полюсом.
  2. «Сфера». Благодаря установленным турбореактивным двигателям и принудительному нагнетанию воздуха, модель смогла подняться на высоту 10500 метров.
  3. Ан-26-100. Полноценный пассажирский самолет для средних и дальних перевозок, стал серийной и надежной моделью. Полюбился многим пилотам из-за своей мощности, надежности, легкости в управлении и маневренности.
  4. Ан-26Б и 26Б-100. Серийные модели, эксплуатируются до сих пор, первая чисто грузовая с расширенным грузовым люком и повышенной грузоподъемностью, другая – пассажирская с увеличенной вместительностью салона.
  5. Ан-26П. было построено всего пять самолетов для пожарной службы, но только два переоборудованы в транспортные. Остальные три летали вплоть до 1998 года, один использовался при тушении пожаров в Австралии в 1997 году.
  6. Ан-26Ш. Учебная модель самолета, построено 36 машин, на них проводилось обучение лучших пилотов «Аэрофлота».

Левый двигатель Ан-26

Также, благодаря налаженной работе международных компаний, аналоги Ан-26 собирались в Китае, Индии, Корее. Они имеют иную маркировку. Но все ТТХ Ан-26 сохранены, чтобы не модернизировать топливную систему, устанавливать новые двигатели, сохранить облик первенца грузопассажирского советского авиапрома.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

Ан-26: ТТХ и модификации самолета

В конце пятидесятых годов прошлого века в СССР возникла потребность в самолете для пассажирских перевозок на местных авиалиниях. Кроме того, Министерство обороны страны нуждалось в легком транспортном самолете с газотурбинными двигателями. Разработка такого самолета была поручена киевскому конструкторскому бюро Антонова, уже имевшему опыт создания подобных машин. В 1957 году вышло постановление Совета Министров СССР, в котором КБ Антонова предписывалось начать создание пассажирского самолета вместимостью 44 пассажира.

История создания

Новая машина получила обозначение Ан-24. Ее оснастили двумя турбовинтовыми двигателями. Первый Ан-24 отправился в полет под конце 1959 года, а через два года появилась модификация Ан-24Т, созданная для нужд военно-транспортной авиации. Надо отметить, что с самого начала Ан-24 имел огромный ресурс для дальнейшей модернизации и усовершенствования, что подчеркивали ее создатели, включая главу КБ Олега Антонова.

Однако, Ан-24Т не совсем устроил своих основных заказчиков – военных. Нареканий было несколько: самолет не обеспечивал десантирование легких грузов и техники, имел небольшую перегоночную дальность, отсутствие грузового люка не позволяло перевозить даже легкую броневую технику. Кроме того, пол грузового отсека был сделан из фанеры и очень быстро приходил в негодность.

В ответ на эти замечания КБ Антонова предложило внести усовершенствования в самолет. В частности, в задней части самолета оборудовали грузовой люк, установили на Ан-24 дополнительные топливные баки, увеличили полезную нагрузку самолета. Был также усовершенствован грузовой отсек. В итоге военные остались довольны модифицированным самолетом, и Ан-24Т пошел в серийное производство. Его выпускали на авиазаводе в Иркутске, самолет активно использовали советские ВВС и гражданская авиация, он поставлялся за рубеж.

Однако конструкция грузового люка не была совершенной, и авиаконструкторы КБ Антонова предложили сделать глубокую модернизацию самолета. В новой машине планировали серьезно изменить носовую и хвостовую части.

В носовой должна была появиться кабина штурмана, а в хвостовой части – полностью новый грузовой люк, состоящий из нескольких створок и позволяющий десантировать грузы и легкую боевую технику. Новая машина получила обозначение Ан-26. В 1966 году антоновцы начали работать над чертежами нового транспортного самолета.

Особое внимание уделили грузовому люку. Нижняя створка, обеспечивавшая герметичность отсека, при погрузке на земле превращалась в рампу, кроме того, она могла сдвигаться под фюзеляж и обеспечивать сброс грузов в полете и погрузку грузов с автомобиля. В ходе проектных работ взлетная масса Ан-26 увеличилась до 24 тонн, на самолет установили более мощные двигатели, были внесены изменения в форму фюзеляжа. Увеличилась вместимость грузового отсека.

Первый Ан-26 был готов 20 декабря 1968 года. Испытания самолета прошли нормально, и в 1969 году Ан-26 был представлен на авиасалоне в Ле Бурже, где вызвал сильный интерес специалистов и широкой публики. Первая серийная машина была выпущена в 1969 году на авиазаводе в Киеве. В 1970 году Ан-26 стал поступать на вооружение в военно-воздушные силы страны. Серийный выпуск модели продолжался вплоть до 1986 года.

Самолет сразу полюбился пилотам. Машина была проста в управлении, надежна, неприхотлива. Ан-26 прощал даже грубые ошибки в пилотировании. При этом машина имела высокие технические характеристики, ею мог управлять летчик не самой высокой квалификации. В случае отказа в полете одного двигателя машина спокойно совершала посадку на другом. При этом самолет мог взлетать с любой площадки.

Ан-26 активно использовался во время афганской войны и в тех тяжелейших условиях показал свои лучшие качества. В Афганистане самолет принимал участие в снабжении войск, перевозил боевую технику и личный состав, его использовали как самолет радиоразведки, ретранслятор радиосвязи. Несколько самолетов были сбиты душманами.

Активно использовался Ан-26 и в гражданских перевозках. В СССР были открыты несколько пассажирских линий, на которых работали эти машины. Особенно часто использовали этот самолет в Сибири и на Крайнем Севере как для пассажирских, так и для грузовых перевозок.

Устройство

Ан-26 является глубокой модификацией Ан-24. Самолет создан по классической схеме, кабина пилотов расположена в носовой части фюзеляжа, а в задней находится грузовой люк. Крылья небольшой стреловидности, высоко расположенные. Фюзеляж разделен на четыре отсека, большую его часть занимает грузовой отсек. Экипаж — шесть человек.

Сзади находится грузовой люк с рампой, имеется тельфер для погрузочно-разгрузочных работ.

Ан-26 имеет однокилевое оперение, шасси самолета выполнено по трехстоечной схеме и состоит из носовой и двух основных стоек .
На самолете установлены два турбовинтовых двигателя АИ-24ВТ (винт имеет четыре лопасти) и дополнительный двигатель РУ-19А-300, который расположен в задней части правой гондолы основного двигателя.

Технические характеристики Ан-26

Размах крыла, м 29,2
Длина крыла, м 23,8
Высота самолета, м 8,575
Масса самолета, кг
Пустого 15850
Нормальная взлетная 23000
Максимальная взлетная 24000
Топливо, кг 7080
Тип двигателя 2 × ТВД АИ-24ВТ
Скорость
Максимальная скорость, км/ч 540
Крейсерская скорость, км/ч 435
Практическая дальность, км 1100
Перегоночная дальность, км 2660
Потолок, м 7300
Грузоподъемность, кг 5500
Вместимость пассажиров 38 человек

Модификации самолета

Ан-26 до сих пор находится в эксплуатации. За долгие годы использования этой машины были выпущены ее многочисленные модификации, созданные для решения узкоспециализированных задач. Некоторые из модификаций самолета сделаны в ограниченных количествах, а то и в единственном экземпляре.

  • Ан-26 — базовая модификация.
  • Ан-26Б — гражданский транспортный самолёт для контейнерных перевозок.
  • Ан-26Б «Циклон» — самолёт для борьбы с грозовыми облаками.
  • Ан-26 «Вита» — медицинский самолет. Построена одна машина.
  • Ан-26Д — на самолет установлены дополнительные топливные баки.
  • Ан-26 — самолёт для ледовой разведки. Построен один самолет.
  • Ан-26П — пожарный самолет. Построено пять машин.
  • Ан-26РТР — самолёт для проведения радиотехнической разведки.
  • Ан-26РЭП — самолет радиоэлектронной борьбы.
  • Ан-26 «Сфера» — специальный самолёт для исследования свойств атмосферы. Построен один самолет.
  • Ан-26Ш — учебный самолёт.
  • Ан-26М — медицинский самолет.
  • Ан-26РТ — самолёт ретранслятор.
  • Ан-26-100 — пассажирский самолет, вместимость — 43 пассажира.
  • Ан-26ЛЛ «Стандарт» — самолёт-лаборатория для проверки работы оборудования аэродромов. Аналогов нет.
  • Ан-30 — самолёт для проведения аэрофотосъемки.
  • Ан-32 — самолет с двигателем увеличенной мощности, создавался для условий высокогорья и жаркого климата.
  • Y-7H (Y-14-100) — Ан-26, выпускаемый в Китае.

Видео о самолете Ан-26

militaryarms.ru

Ан-26 Фото. Видео. Характеристики. Скорость. Размеры

Новейшие лучшие военные самолеты ВВС России и мира фото, картинки, видео о ценности самолета-истребителя как боевого средства способного обеспечить «господство в воздухе», была признана военными кругами всех государств к весне 1916 г. Это потребовало создания боевого специального самолета, превосходящего все остальные по скорости, маневренности, высоте и применению наступательного стрелкового вооружения. В ноябре 1915 г. на фронт поступили самолеты-бипланы Ньюпор II Вебе. Это первый самолет, построенный во Франции, который предназначался для воздушного боя.

Самые современные отечественные военные самолеты России и мира обязаны своим появлением популяризации и развитию авиации в России которому способствовали полеты русских летчиков М. Ефимова, Н. Попова, Г. Алехновича, А. Шиукова, Б. Российского,, С. Уточкина. Стали появляться первые отечественные машины конструкторов Я. Гаккеля, И. Сикорского, Д. Григоровича, B.Слесарева, И. Стеглау. В 1913 г. совершил первый полет тяжелый самолет «Русский витязь». Но нельзя не вспомнить первого создателя самолета в мире — капитана 1-го ранга Александра Федоровича Можайского.

Советские военные самолеты СССР Великой Отечественной войны стремились поразить войска противника, его коммуникации и другие объекты в тылу ударами с воздуха, что обусловило создание самолетаов-бомбардировщиков способных нести большой бомбовый груз на значительные расстояния. Разнообразие боевых задач по бомбардировке неприятельских сил в тактическом и оперативной глубине фронтов привело к пониманию того факта, что их выполнение должно быть соизмеримо с тактико-техническими возможностям конкретного самолета. Поэтому конструкторским коллективам следовало решить вопрос специализации самолетов-бомбардировщиков, что и привело к возникновению нескольких классов этих машин.

Виды и классификация, последние модели военных самолетов России и мира. Было очевидно, что для создания специализированного самолета-истребителя потребуется время, поэтому первым шагом в этом направлении стала попытка вооружить уже существующие самолеты стрелковым наступательным оружием. Подвижные пулеметные установки, которыми начали оснащать самолеты, требовали от пилотов чрезмерных усилий, так как управление машиной в маневренном бою и одновременное ведение огня из неустойчивого оружия уменьшали эффективность стрельбы. Использование двухместного самолета в качестве истребителя, где один из членов экипажа выполнял роль стрелка, тоже создавало определенные проблемы, потому что увеличение веса и лобового сопротивления машины приводило к снижению ее летных качеств.

Какие бывают самолеты. В наши годы авиация сделала большой качественный скачок, выразившийся я значительном увеличении скорости полета. Этому способствовал прогресс в области аэродинамики, создания новых более мощных двигателей, конструктивных материалов, радиоэлектронного оборудования. компьютеризации методов расчетов и т. д. Сверхзвуковые скорости стали основными режимами полета истребителей. Однако гонка за скоростью имела и свои негативные стороны — резко ухудшились взлетно-посадочные характеристики и маневренность самолетов. В эти годы уровень самолетостроения достиг такого значения, что оказалось возможным приступить к созданию самолетов с крылом изменяемой стреловидности.

Боевые самолеты России для дальнейшего роста скоростей полета реактивных истребителей, превышающих скорость звука, потребовалось увеличить их энерговооруженность, повысить удельные характеристики ТРД, а также усовершенствовать аэродинамические формы самолета. С этой целью были разработаны двигатели с осевым компрессором, имевшие меньшие лобовые габариты, более высокую экономичность и лучшие весовые характеристики. Для значительного увеличения тяги, а следовательно, и скорости полета в конструкцию двигателя ввели форсажные камеры. Совершенствование аэродинамических форм самолетов заключалось в применении крыла и оперения с большими углами стреловидности (в переходе к тонким треугольным крыльям), а также сверхзвуковых воздухозаборников.

oruzhie.info

военно транспортный самолет, грузоподъёмность, технические характеристики (ТТХ), максимальная высота

Даже далекие от авиации и военных структур люди не раз слышали о самолете Ан-26. У этой крылатой машины, спроектированной более 50 лет назад настолько широкая область применения и объем выполняемых задач, что самолет и по сей день стоит на аэродромах многих стран.

Ан-26 — выдающийся образец военно-транспортной авиации, подтверждающий тот факт, что отечественные конструкторы умели и умеют создавать отличные самолеты.

Содержание статьи

История создания

Все началось с первого успешного вылета пассажирского Ан-24. Тогда, в октябре 1959 г. после его приземления вскоре поступил доклад от пилотов и технического состава о безупречной работе систем управления и других эксплуатационных составляющих самолета. ОКБ Антонова сразу же приступили к проектированию крылатой машины для военно-транспортных целей.

Изначально было принято решение значительно модифицировать Ан-24. Конструкторы убрали пассажирские сиденья, оборудовали на их месте обшитый термоустойчивым металлом грузовой отсек, и усилили пол. Также была добавлена дополнительная грузовая дверь с правой стороны борта, потому что, как показали испытания, имеющихся двух явно было недостаточно, чтобы уложиться во временные нормативы погрузки-выгрузки.

Через полтора года, летом 1961 года, был представлен Ан-24Т, грузы, на борту которого крепились при помощи стяжных ремней и специальных прорезиненных сеток.

Самолет можно было успешно эксплуатировать как для перевозки грузов, полностью экипированного личного состава и в военно-медицинских целях.

Однако, несмотря на высокие заявленные показатели, государственные испытания, которые проходили вплоть до середины 1963 года, выявили ряд существенных недостатков транспортного самолета, которые в итоге привели к общей оценке «неудовлетворительно». Так, деревянный пол грузового отсека Ан-24 был абсолютно непригоден к перевозке грузов.

Зимой 1962 года было осуществлено 3 перелета Ан-24 с закрепленным в грузовом отсеке имуществом весом 4 тонны. После первого перелета и выгрузки-погрузки фанерный пол был существенно поврежден, а после второго дерево было искорежено более чем на 80%. Третий перелет Ан-24 выполнял уже с пустым грузовым отсеком, не выполнив учебно-боевую задачу испытаний.

Ещё одним существенным минусом использования самолета в военно-транспортном отношении являлась невозможность перевозки легкой военной техники.

Радиус действия Ан-24Т едва превышал 700 км и этот показатель тоже не устроил государственную комиссию.

Конструкторы приняли к сведению замечания проверяющих лиц, и принялись к их устранениям. В итоге к началу 1965 года Ан-24Т приобрел грузовой люк в хвостовой части конструкции. Его длина и ширина составили 2.72 м и 1.4 мм соответственно. Эксплуатационный отсек самолета оборудовали специальный транспортёр, для погрузки и устойчивого крепления образцов легкой бронетехники.

Для большей сохранности усиленного пола и мобильности при загрузке грузового отсека инженеры КБ Антонова предусмотрели в верхней части погрузочное устройство с лебедкой. В этом же году вновь была созвана государственная комиссия, и испытания легкого транспортного самолета продолжились в Киеве и Фергане. К концу года они закончились, и большинство военных представителей, которым демонстрировались новые возможности усовершенствованного самолета, остались довольны новыми показателями.

Конструкция Ан-26

В то время как Ан-24Т принимали на вооружение СССР, Олег Антонов уже понимал, что на дворе стоял век гонки вооружений. А это означало, что в очень скором времени тех показателей, которых добились инженеры его КБ при проектировании Ан-24Т, будет недостаточно, чтобы составить достойную конкуренцию западным образцам.

После полугода успешной эксплуатации легкого военно-транспортного самолета, начали понимать это и военные командиры авиационных частей, и гос. заявка на получение новой крылатой машины с улучшенными характеристиками не заставила себя ждать.

Однако когда официальная бумага пришла в конструкторское бюро Антонова, выяснилось, что инженеры уже работают над новым Ан-26.

По сути, конструкция Ан-26 — это очень глубокая модификация Ан-24Т. Несмотря на незначительные внешние различия, силовые узлы и агрегаты подверглись серьезным изменениям. Одно из основных преобразований — практически вся хвостовая часть фюзеляжа самолета. В ней был предусмотрен большой грузовой люк, с автоматической рампой, которая включала в себя огромный функционал, который включал в себя намного больший набор опций, нежели у Ан-24Т.

Так, для неё было предусмотрено несколько вариантов управления, для открытия и закрытия рампы, включая аварийное её открытие, при возникновении нештатных ситуаций.

Впоследствии некоторые нововведения, примененные при проектировании Ан-26, были импортированы и на Ан-24Т. Грузовая часть Ан-26 в итоге стала одним из неоспоримых достоинств транспортного самолета. С этим преимуществом и сегодня очень трудно соревноваться западным самолетам ВТА, спроектированным и сошедшим с заводских конвейеров в более поздние годы.

Благодаря усовершенствованной конструкции грузовой отсек стал полностью герметичен. Он обеспечивал размещение в нем автомобильной и легкой бронетехники, конструкция рампы позволяла выполнять погрузку непосредственно из кузова автомобиля.

В начале 1969 года главный конструктор Гарвардт В. А. вместе со своей командой инженеров отправился в Киев, где были запланированы государственные испытания Ан-26.

Это был уже не первый самолет ведущего конструктора ОКБ Антонова, который ему приходилось представлять комиссионным проверяющим.

Однако, несмотря на это, именно для этой демонстрации было построено три Ан-26. В проектирование транспортного самолета было вложено очень много усилий, поэтому это была одна из самых главных проверок для ОКБ Антонова — права на ошибку инженеры не имели.

Экипаж из 6 человек, во главе с Юрием Кетовым 21 мая 1969 года успешно взлетел на Ан-26 с Бориспольского аэродрома. И все прошло настолько успешно, что уже в меньше чем через месяц, Ан-26 отправился на международный показ авиатехники в Ле Бурже. А вскоре после этого, военные принялись массово отправлять заявки на оснащение этим самолетом, и заводы-производители трудились не покладая рук, выпуская с конвейеров по 15-16 Ан-26 в месяц.

Конструктивные особенности

Весь фюзеляж Ан-26 разделен на 4 отсека. В передней части самолета распложены носовой и средний отсеки, а в задней части — люковый и хвостовой. Отсеки соединены между собой специальными стыковочными элементами корпуса Ан-26.

Непосредственно в фюзеляже находится кабина, где располагаются 6 членов экипажа, и грузовой отсек.

Крыло исполнено в виде трапеции и структурно состоит из трёх частей. Благодаря грамотному расположению крыла, часть рассекаемого винтами воздуха продолжает движение по хвостовой части фюзеляжа Ан-26. Благодаря этому увеличиваются аэродинамические свойства военно-транспортного самолета. Однокилевое оперение изготовлено из термоустойчивого металла и имеет горизонтальный угол + 9 градусов.

На Ан-26 установлены те же двигатели, что и на его предшественнике Ан-24 — 2 ТРВД (турбовинтовой) АИ-24ВТ. Их общая мощность составляет 5 640 лошадиных сил. Также, для стабилизации полета самолета и обеспечения дополнительной тяги самолету при наборе высоты предусмотрены два ТРРД (турбореактивный) РУ 19А-300 общей мощностью 4144 лошадиных сил. Помимо перечисленного РУ 19А-300 служит дополнительным двигателем при внезапном отказе одного из АИ-24ВТ.

Каждый из АИ-24ВТ оснащен винтом АВ-72. Оба винта вращаются в левую сторону, выполнены из высокопрочного термоустойчивого металла и их диаметр равен почти 4 метрам. Двигатели расположены на центроплане самолета — основном составляющем крыла, которое непосредственно крепится сварочным швом со средним отсеком фюзеляжа Ан-26.

Тактико-технические характеристики Ан-26

Ближайшим конкурентом советской конструкции является американсткий транспортный самолет С-23. Как видно из технических характеристик отечественный самолет превосходит зарубежный аналог по многим показателям. Также стоит отметить, что число авиационных инцидентов различных степеней тяжести с участием западного образца сильно превышает это же количество с Ан-26.

Наименование характеристики Ан-26 Short C-23 Sherpa
(США)
Экипаж 6 человек 2-3 человека
Вместимость или грузоподъемность грузового отсека • 5500 кг груза или техники;
• 38 полностью экипированных пехотинцев;
• 30 десантников оснащенных Д-6 серии 4 и З-5.
• 3 200 кг груза;
• 30 экипированных пехотинцев
• 28 десантников.
Длина самолета 23,9 м 17.7 м.
Высота самолета 8,6 м 5 м.
Крыло • Размах 29,2 м;
• Площадь 75 квадратных метров.
• 22.8 м
• Площадь 51 квадратных метров
Масса самолета • Пустой 15.8 т.;
• Нормальная взлетная 23 т.;
• Максимальная взлетная 24 т.
• Пустой 6.7 т.
• Нормальная взлетная 10.3 т.
Скорость самолета • Крейсерская 435 км/ч;
• Максимальная 540 км/ч.
• Крейсерская 400 км/ч;
• Максимальная 430 км/ч
Дальность полета • Максимальная 2700 км.;
• Практическая 1100 км.
• Максимальная 1600 км.;
• Практическая 700 км.

Ан-26 может выступать также и в роли бомбардировщика, неся на специально предусмотренных 4х балочных держателях, которые являются точками подвески для бомб калибром до 500 кг.

Модификации

Одновременно с массовым производством Ан-26 для военно-транспортных авиационных частей, ОКБ Антонова уже в 1971 году стало выпускать модификации этого самолета, для самых различных ведомств.

Всего из 1038 самолетов, выпущенных с заводов, помимо гражданских вариантов для пассажирских перевозок, существуют модификации Ан-26, оборудованные для:

  • ведения ледовой разведки;
  • исследовательско-метеорологических специалистов;
  • медицинских работников;
  • борьбы с опасными явлениями погоды;
  • лабораторных исследований;
  • и многие другие.

С первого дня полета и по сей день Ан-26 завоевал славу безотказного, надежного и многозадачного транспортного самолета. Он стоит на вооружении более чем у 20 стран мира, и их технический состав относится к обслуживанию Ан-26 с особым вниманием. Ведь у них больше не будет возможности заполучить на стоянку другой Ан-26 — один из лучших легких самолетов, военно-транспортной авиации.

С первого дня полета и по сей день Ан-26 завоевал славу безотказного, надежного и многозадачного транспортного самолета.

Конструкторы ОКБ имени Антонова во главе с Олегом Константиновичем знали своё дело, когда проектировали этот поистине выдающийся образец отечественного самолетостроения.

И именно поэтому он стоит на вооружении более чем у 20 стран мира, и их технический состав относится к его обслуживанию особым вниманием. Ведь у них больше не будет возможности заполучить на стоянку другой Ан-26 — один из лучших легких самолетов, военно-транспортной авиации.

Видео

warbook.club

Самолет Ан-26: летно-технические характеристики — РИА Новости, 06.03.2018

Ан-26 — легкий военно-транспортный многоцелевой самолет, предназначенный для перевозки грузов на линиях малой и средней протяженности.

Ан-26 был разработан  в ОКБ имени О. К. Антонова (ныне Государственное предприятие «Антонов», город Киев, Украина). Первый вылет грузового самолета Ан-26  состоялся 21 мая 1969 года.

Самолеты выпускались серийно на Киевском авиационном производственном объединении в период с 1969 по 1986 год. Всего было выпущено 1398 самолетов, из них 420 экспортированы.

Самолет Ан-26 является модификацией грузового самолета Ан-24. Представляет цельнометаллический, свободнонесущий моноплан с высокорасположенным крылом, однокилевым оперением с форкилем и двумя фюзеляжными гребнями. Благодаря большой ширине проема грузового люка и установке специальной трап-створки возможно удобная погрузка как с земли, так и из кузова автомобиля, что значительно ускоряет и облегчает погрузочно-разгрузочные работы. Для выполнения погрузочно-разгрузочных работ самолет снабжен кран-балкой грузоподъемностью 1500 кг, установленной над грузовым люком и транспортом-конвейером грузовой кабины. Грузовая кабина герметична. Бортовое оборудование обеспечивает выполнение транспортно-десантных задач днем и ночью, в простых и сложных метеоусловиях и посадку при плохой видимости.

Ан-26 отличается высокой устойчивостью, легкостью управления, простотой техники пилотирования и хорошим обзором из кабины экипажа, что делает его доступным летчикам средней квалификации. Высокие взлетно-посадочные качества и проходимость шасси обеспечивают самолету непритязательность к взлетно-посадочным площадкам, и, позволяет круглый год эксплуатировать его на грунтовых, галечных, песчаных, заснеженных и размокших аэродромах относительно малых размеров.

Ан-26 находится на вооружении стран СНГ, а также эксплуатируется в 26 других государствах. Самолет широко использовался в боевых действиях в Афганистане.

Ан-26 стал базовым для 25 модификаций. Ряд самолетов переоборудованы в летающие командные пункты, самолеты радиоэлектронной разведки, а также летающие лаборатории различного назначения. Известны китайские модификации Y-7, Y-7H, Y-7H-500.

Летно-технические характеристики самолета Ан-26:

Размах крыла — 29,2 м;

длина самолета — 23,8 м;

высота — 8,58 м;

площадь крыла — 74,98 кв. м.

Массы и нагрузки:

максимальная взлетная — 24000 кг,

нормальная взлетная — 23000 кг,

пустого — 15020 кг;

Крейсерская скорость — 440 км/ч

Скорость максимальная — 540 км/ч

Практическая дальность — 2550 км

Практический потолок — 7500 м.

Экипаж — 5 человек.

Самолет Ан-26 способен перевозить 40 десантников или 24 носилок с сопровождением или 5500 кг груза.

Материал подготовлен на основе информации открытых источников



ria.ru

26 — первый советский турбовинтовой транспортный самолёт

Благодаря своей надёжности и неприхотливости в обслуживании лёгкий транспортный самолёт Ан-26 со своим широким задним люком и специальной рампой для погрузки и выгрузки был весьма удобен для перевозки боевой техники и войск на средние расстояния. Советские Ан-26 прекрасно подходили для нужд стран «третьего мира» и пользовались особой популярностью в Африке.

История создания

В 1957 году начались работы над проектом нового транспортного самолёта, предназначенного для замены устаревшего Ли-2. Сначала спроектированный лёгкий транспортник под обозначением Ан-24Т прошёл заводские испытания, но военные его не приняли из-за небольшой дальности, пола из фанеры, быстро приходившего в негодность и невозможности грузить и десантировать боевую технику.

Ан-26

Улучшенную модификацию Ан-24Т с новым полом и встроенным транспортёром, устройством для погрузки под потолком грузовой кабины и хвостовым люком размерами 2,72 х 1,4 м, после испытаний в Киеве и Фергане военные одобрили и, не дожидаясь конца испытаний, на иркутском авиазаводе начался её серийный выпуск.

Новый транспортник под обозначением Ан-26 спроектировали в 1966 году. Эта машина была оборудована специальной рампой для погрузки, разгрузки и десантирования. Были построены три опытных образца, первый Ан-26 оторвался от полосы заводского аэродрома в Святошино 21 мая 1969 года с экипажем под управлением лётчика-испытателя Ю. Кетова. Нужда в таком самолёте была огромная, поэтому серийно он выпускался быстрыми темпами по 14-15 самолётов в месяц.

Конструкция самолёта Ан 26

Аэродинамическая компоновка Ан-26 представляет собой моноплан с крылом высокого расположения с двумя турбовинтовыми двигателями, хвостовым вертикальным оперением с мощным форкилём и подфюзляжными гребнями со стабилизатором.

Крыло самолёта состоит из центроплана и отъёмных частей, геометрическая крутка, приданная крылу, позволяет самолёту не сваливаться в штопор при потере скорости. Средняя ОЧК крыла кессонного типа и, по сути, является топливным баком. Механизация крыла состоит из двухсекционных закрылков и элеронов с триммерами.

Ан-26 на взлётной полосе

Высокое расположение крыла позволило снизить вероятность повреждения двигателей и воздушных винтов из-за попадания посторонних предметов с ВПП, а также обеспечило возможность приблизить пол кабины к земле, упростив погрузку/разгрузку самолёта.

Силовая установка Ан-26 – это два турбовинтовых двигателя Аи 24ВТ и вспомогательная установка РУ-19А-300, которая размещена в гондоле левого двигателя. РУ-19А-300 используется для автономного запуска, для ускорения при взлёте и при отказе одного из двигателей. Воздушные флюгируемые винты АВ-72Т обладают реверсом для торможения самолёта после посадки.

Под носовым радиопрозрачным обтекателем расположена РЛС «Гроза-26», которая служит для обзора земной поверхности, навигации и предупреждения экипажа о мощной кучевой облачности и грозовых облаках. Экипаж самолёта состоит из шести человек: два пилота и штурман, бортрадист и борттехник с бортмехаником. Основная задача бортмеханика управление рампой и погрузочным оборудованием на земле при загрузке техники и людей, в полёте – открывать и сдвигать рампу при десантировании.

Передние кромки крыла, хвостового оперения и воздухозаборники двигателей защищены от обледенения горячим воздухом, отбираемого от десятой ступени компрессоров силовой установки. Четыре лопасти воздушного винта имеют электрическую противообледенительную систему.

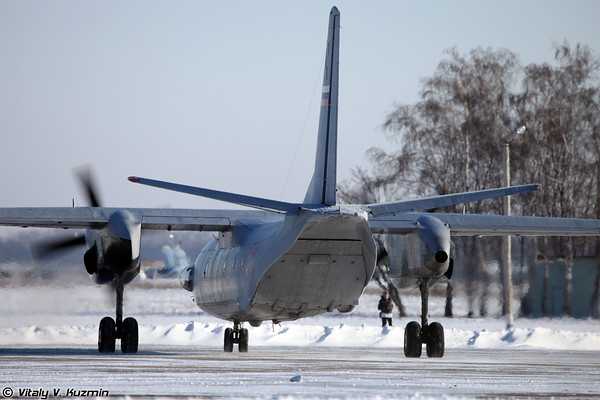

Одна из важных частей Ан-26 – это его рампа, которая в закрытом состоянии обеспечивает герметичность грузовой кабины до высоты 6 тысяч метров. Это оригинальное устройство служит трапом при загрузке техники и людей, при десантировании откатывается под фюзеляж, также при погрузке и разгрузке с грузовиков её ставят в откатываемое положение. Рампа позволяет фиксацию в любом промежуточном положении.

Кабина лётчиков самолёта Ан-26

В грузовой кабине можно разместить 5,5 тонн груза или 38 человек личного состава, 30 десантников с экипировкой, в санитарном варианте до 24 раненых.

Лётно-технические характеристики Ан 26

  • Максимальная скорость – 540 км/ч
  • Крейсерская скорость – 435 км/ч
  • Дальность – 2660 км
  • Максимальная высота – 7300 м
  • Взлётная дистанция – 870 м
  • Посадочная дистанция – 650 м
  • Длина самолёта – 23,87 м
  • Высота самолёта – 8.57 м
  • Размах крыла – 29,2 м
  • Вес пустого самолёта – 15850 кг
  • Максимальный взлётный вес – 24 т
  • Количество топлива – 7080 л
  • Двигатели – 2 х ТВД АИ-24ВТ
  • Тяга – 2 х 2820 кгс
  • Максимальная нагрузка – 5,5 т. или 38 чел
  • Экипаж – 6 чел

Кроме того, Ан-26 на четырёх балочных держателях мог нести бомбы калибром до 500 кг.

Интересные факты о самолёте Ан 26

По неофициальным данным из зарубежных источников, за всё время эксплуатации потеряно 130 самолётов Ан-26, что привело к гибели 1316 человек. Катастрофа произошедшая 9 марта 2016 года, самолёт Ан-26 при перевозке креветок из Бангладеш, рухнул в море. Экипаж состоял из четырёх граждан Украины. Трое членов экипажа погибли, один остаётся в критическом состоянии.

Ан-26 часто используют в операциях по разгону облаков. Специально оборудованный борт оснащён системами для распыления жидкого азота, в хвостовой части фюзеляжа самолёта располагаются специальные агрегаты для отстрела патронов с соединениями серебра.

После проведения воздушной разведки метеорологической обстановки, вылетает Ан-26 с реагентами и начинает «засеивать» дождевые облака. Происходит реакция с реагентами и осадки, достигнув критической массы, выпадают не доходя до какой-то определённой территории.

Ан-26 участвовал в съёмках фильма «Неудержимые-3», на котором главные герои отправлялись на выполнение заданий.

Ан-26 в фильме «Неудержимые-3»

Отметился Ан-26 в кинокартине «Экипаж», на нём спасались с объятого огнём острова герои фильма и другие участники, играющие спасающихся людей.

Видео: Ан-26 упал в море у берегов Бангладеш



Рекомендуем к просмотру

aviarf.ru

Самолет Ан-26 (летно-технические характеристики) — РИА Новости, 29.04.2017

Легкий военно-транспортный многоцелевой самолет Ан-26 предназначен для перевозки грузов на линиях малой и средней протяженности. Может использоваться для перевозки пассажиров на откидных сидениях вдоль борта на высотах до 6000 метров.

Имеет рамповый грузолюк, рампа которого служит трапом для въезда техники или откатывается под фюзеляж для загрузки непосредственно с кузова автомобиля.

Ан-26 был разработан в ОКБ имени О. К. Антонова (ныне Государственное предприятие «Антонов», город Киев, Украина).

Первый вылет грузового самолета Ан-26 состоялся 21 мая 1969 года с аэродрома Святошин.

Самолеты семейства Ан-26 выпускались серийно в Киеве на Киевском авиационном производственном объединении в период с 1969 по 1986 год.

Всего было выпущено 1398 самолетов, из них 420 экспортированы.

28 сентября 2009 года Европейское Агентство по Безопасности Авиации (EASA) выдало Сертификат типа на грузовые самолеты Ан-26 и Ан-26Б. Это позволило продолжить успешную эксплуатацию этих самолетов, зарегистрированных в странах Евросоюза. В частности, они активно применяются для перевозки почты и срочных грузов в авиакомпаниях Латвии, Литвы, Венгрии и Польши.

Ан-26 до сих пор находится в эксплуатации. За годы эксплуатации этой машины были выпущены ее многочисленные модификации, созданные для решения узкоспециализированных задач. Некоторые из модификаций самолета сделаны в ограниченных количествах.

Модификации самолета Ан-26:

Ан-26 — базовая модификация.
Ан-26Б — гражданский транспортный самолёт для контейнерных перевозок.
Ан-26Б «Циклон» — самолёт для борьбы с грозовыми облаками.
Ан-26 «Вита»- медицинский самолет. Построена одна машина.
Ан-26Д — на самолет установлены дополнительные топливные баки.
Ан-26 — самолёт для ледовой разведки. Построен один самолет.
Ан-26П — пожарный самолет. Построено пять машин.
Ан-26РТР — самолёт для проведения радиотехнической разведки.
Ан-26РЭП — самолет радиоэлектронной борьбы.
Ан-26 «Cфера» — специальный самолёт для исследования свойств атмосферы. Построен один самолет.
Ан-26Ш — учебный самолёт.
Ан-26М — медицинский самолет.
Ан-26РТ — самолёт ретранслятор.
Ан-26-100 — пассажирский самолет, вместимость — 43 пассажира.
Ан-26ЛЛ «Стандарт» — самолёт-лаборатория для проверки работы оборудования аэродромов. Аналогов нет.
Ан-30 — самолёт для проведения аэрофотосъемки.
Ан-32 — самолет с двигателем увеличенной мощности, создавался для условий высокогорья и жаркого климата.
Y-7H (Y-14-100) — Ан-26, выпускаемый в Китае.

Летно-технические характеристики самолета Ан-26:

Размах крыла 29,2 м;
длина самолета 23,8 м;
высота 8,6 м;
площадь крыла 75,0 м2.
Экипаж 5 человек.
Самолет Ан-26 способен перевозить 38-40 человек пассажиров или 30 десантников или 24 раненых с сопровождающим медперсоналом.

Массы и нагрузки:

Максимальная взлетная 24000 кг,
Нормальная взлетная 23000 кг,
Пустого 15020 кг;
Топлива 5500 кг;
Максимальная коммерческая нагрузка 5500 кг.
Летные данные:
Максимальная скорость 540 км/ч;
крейсерская скорость 435 км/ч;
посадочная скорость 190 км/ч;
практический потолок 7500 м;
практическая дальность:
— с максимальной нагрузкой 1240 км (по другим данным 1100 км),
— с максимальным запасом топлива (перегоночная) 2660 км,
длина разбега 780 м (по другим данным 870 м),
длина пробега 730 м (по другим данным 650 м).

Бортовое оборудование обеспечивает выполнение транспортно-десантных задач днем и ночью, в простых и сложных метеоусловиях и посадку при плохой видимости. Оно включает: пилотажно-навигационное, радионавигационное, радиосвязное, радиолокационное, десантно-транспортное и высотное оборудование, а также электрооборудование и противообледенительную систему.

Ан-26, первоначально созданный как тактический военно-транспортный самолет, — вариант пассажирского Ан-24, широко используется и гражданскими авиакомпаниями для коммерческих перевозок на относительно небольшие расстояния.

Материал подготовлен на основе информации РИА Новости

ria.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
