Ан-225 «Мрия» – самый большой самолет в мире (78 фото)



Ан-225 «Мрия» (в переводе с украинского – «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.




Самолет был спроектировал в СССР и построен в 1988 году на Киевском механическом заводе.

«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.


С начала эксплуатации самолет налетал 3740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета, снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).

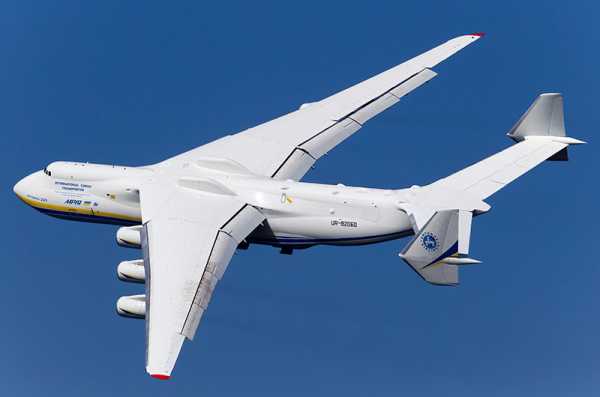

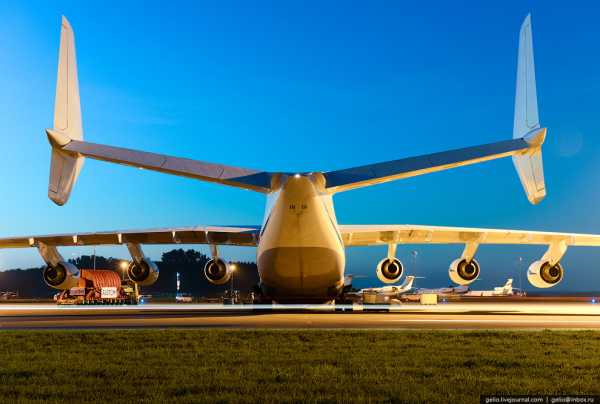

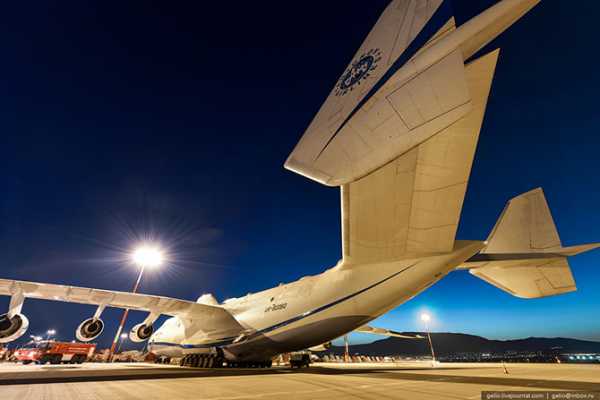

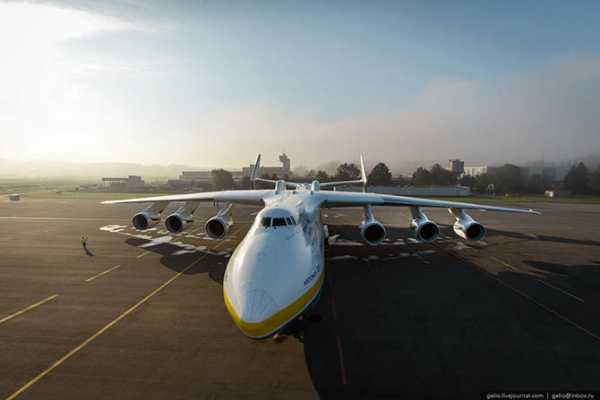

Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом)

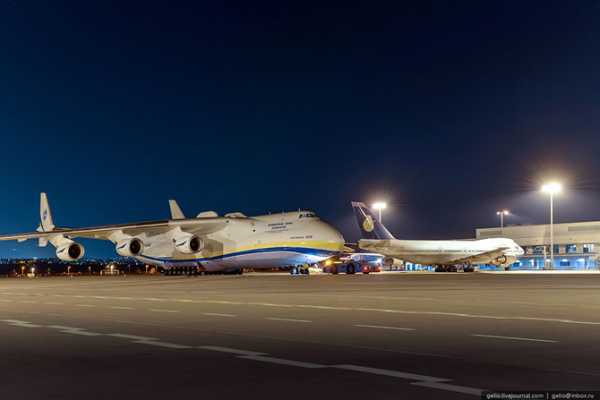

Наглядное сравнение «Мрии» и пассажирского Боинг-747.

Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.

По сравнению с Airbus A380 «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.

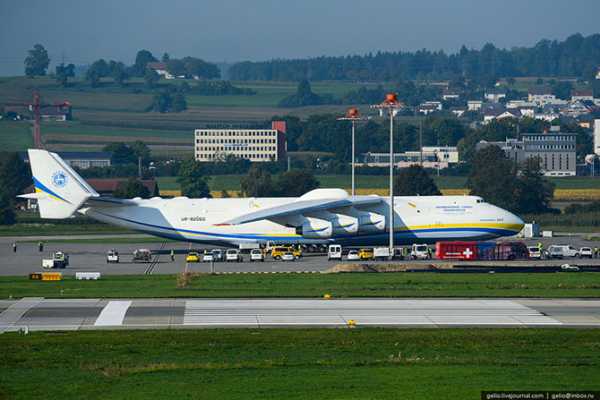

Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП.

Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.

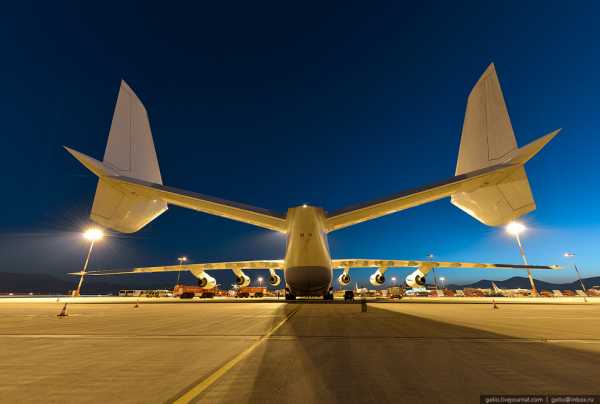

Размах крыла составляет 88,4 метра, а площадь – 905 м²

Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор»

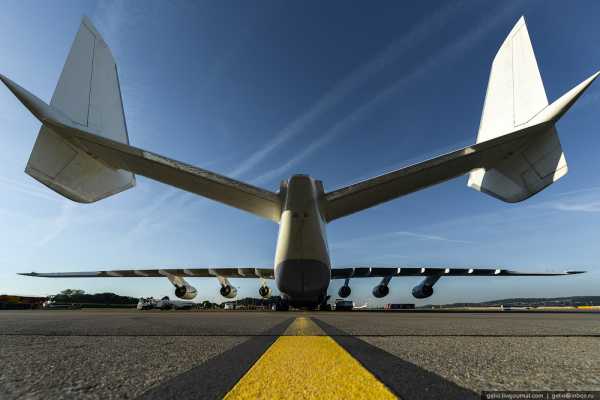

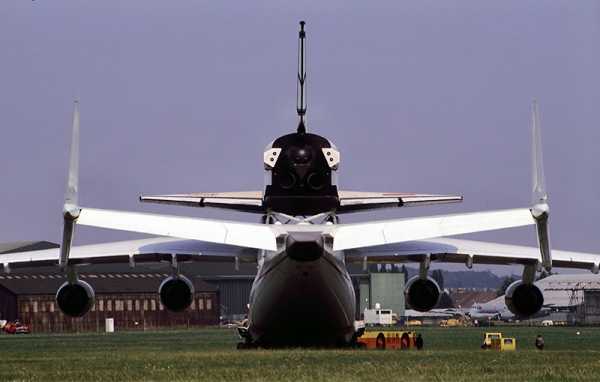

Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.


Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.

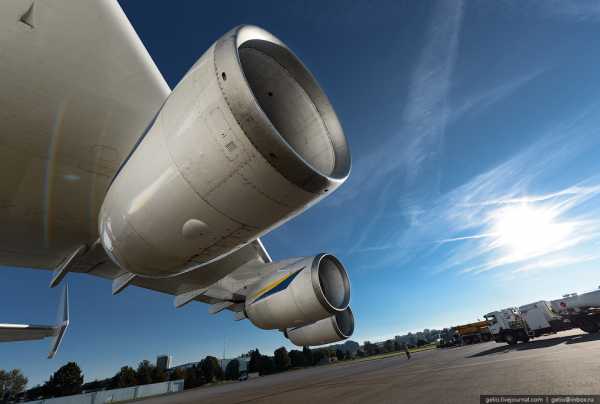

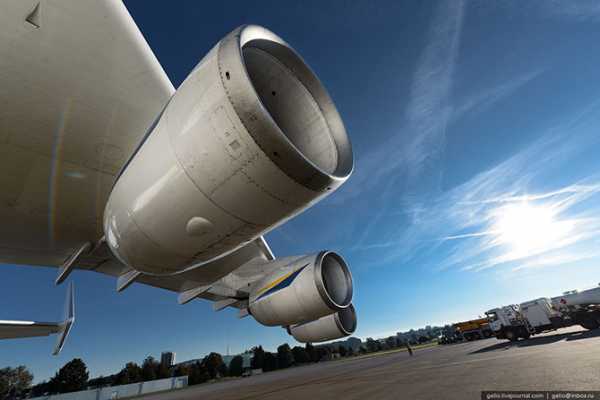

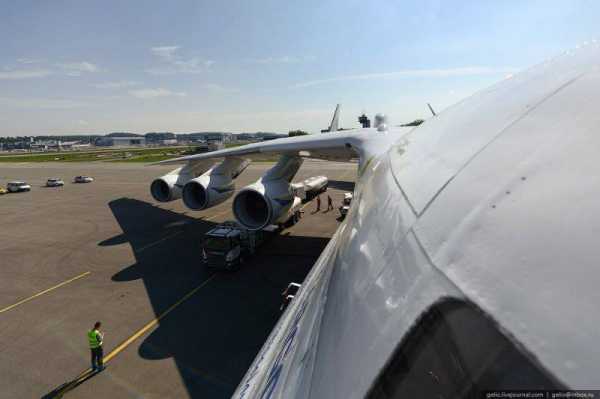

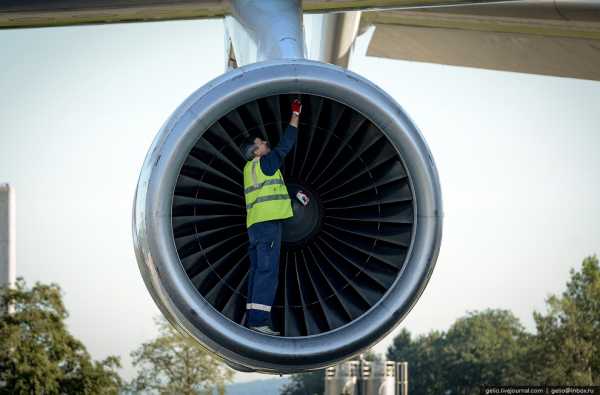

На самолете установлены 6 двигателей Д-18Т.

На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН)


Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!

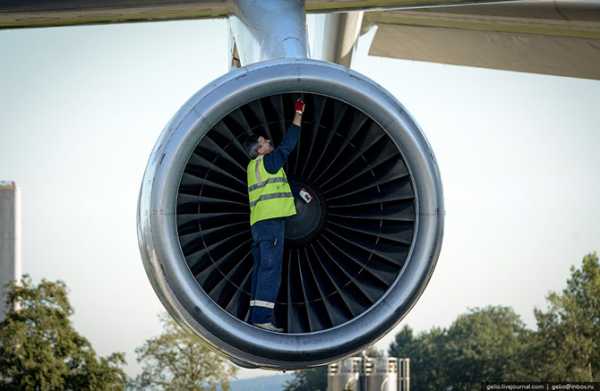

Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан».

Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.


Система запуска – воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.


Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.

Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.


Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.


Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме)

При полной загрузке самолет может находиться в небе без дозаправки не более 2-х часов.

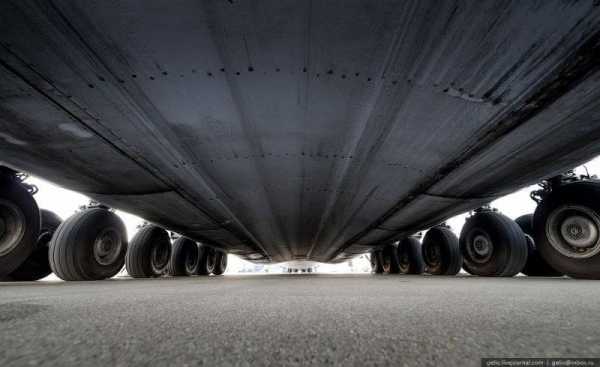

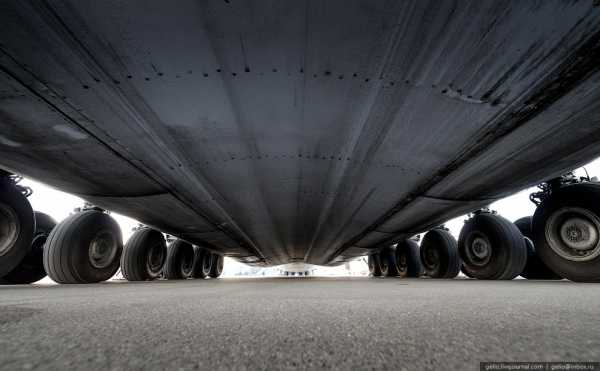

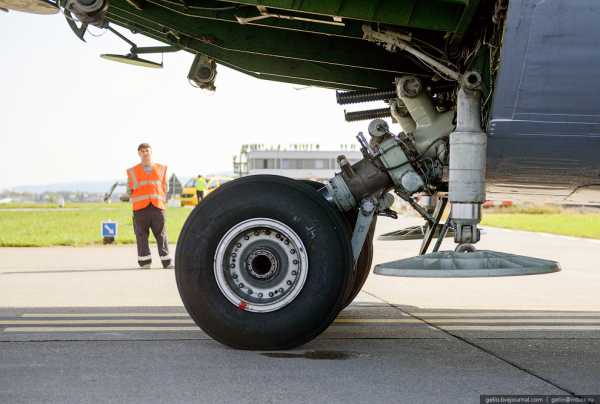

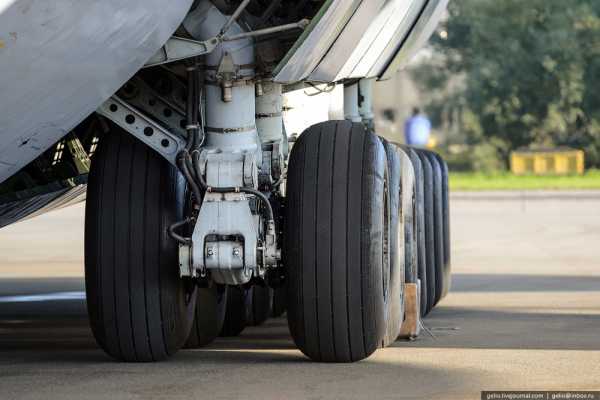

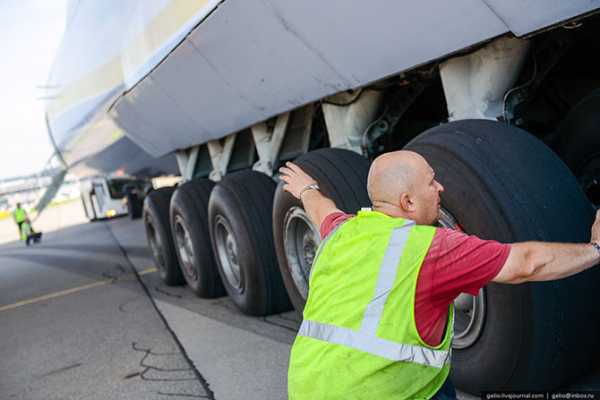

Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры. На каждой стойке размещено по два колеса. Итого 32 колеса.

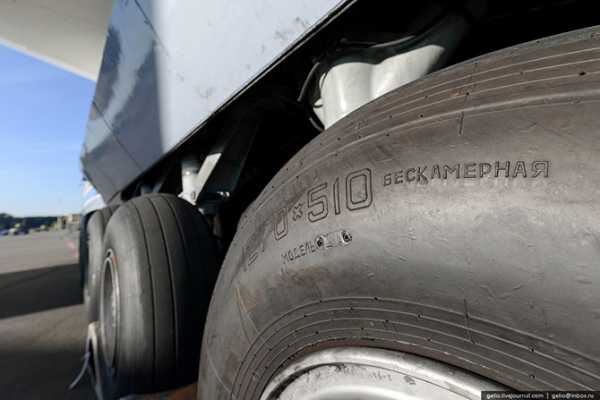

Колеса требуют замены через каждые 90 посадок. Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.


На носовой стойке – колеса размерами 1120 х 450 мм, а на главной – колеса размерами 1270 х 510 мм. Давление внутри составляет 12 атмосфер.


С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines»

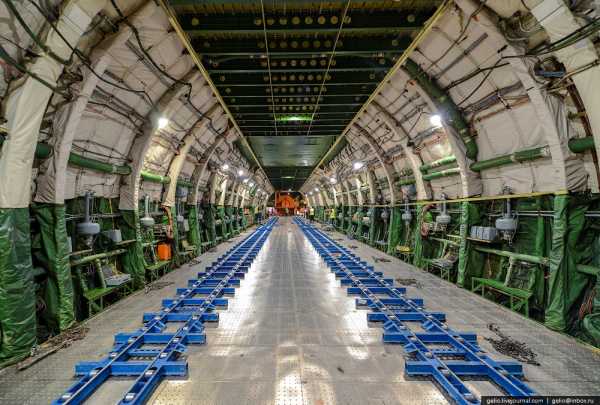

Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.

Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 50 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.

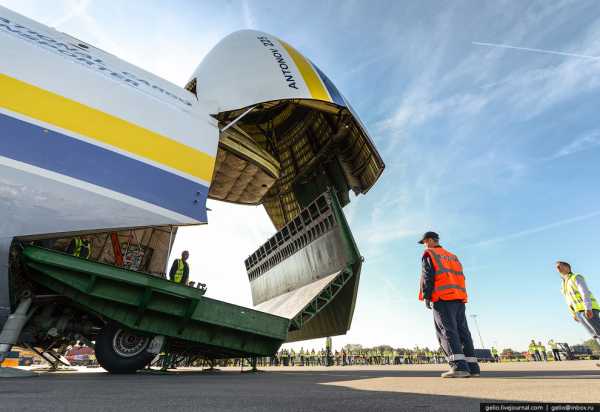

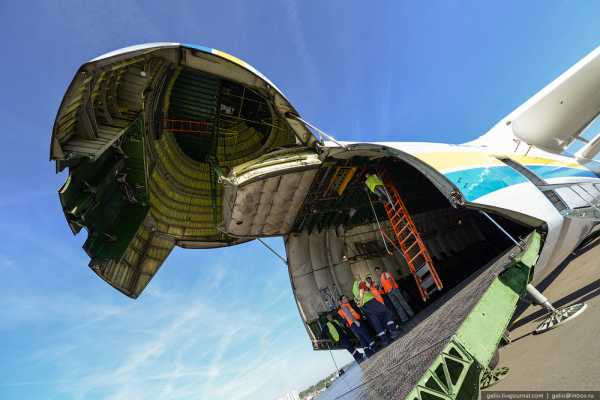

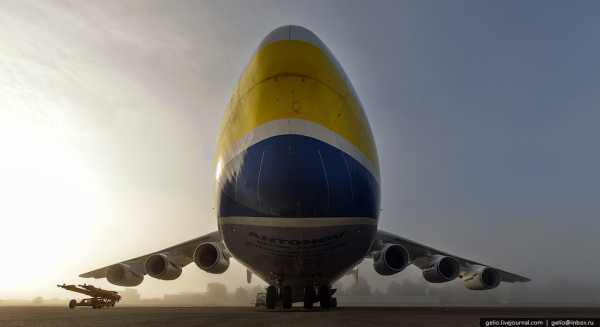

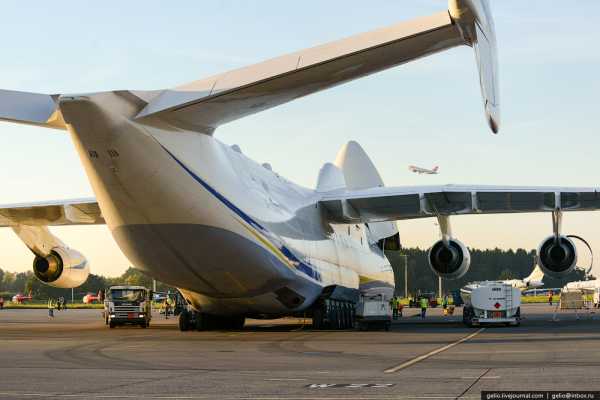

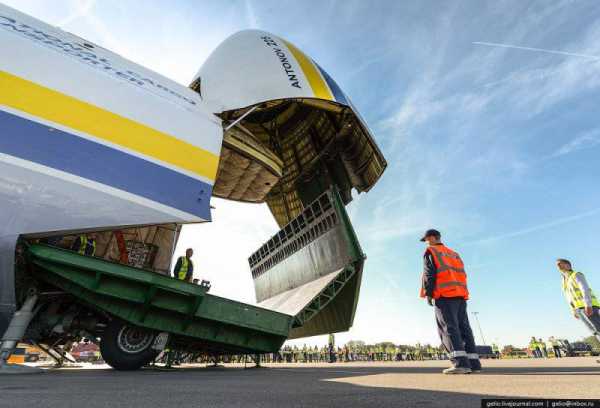

Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.


Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.

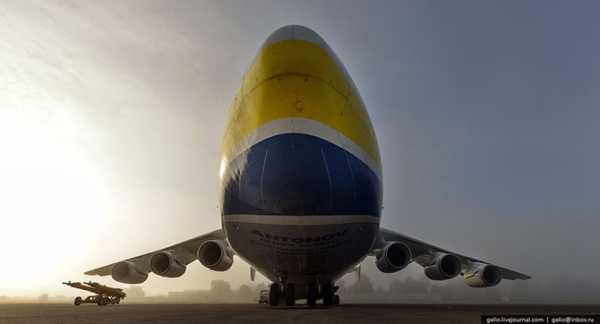

ля раскладывания рампы самолет осуществляет, так называемый «поклон слона». Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.

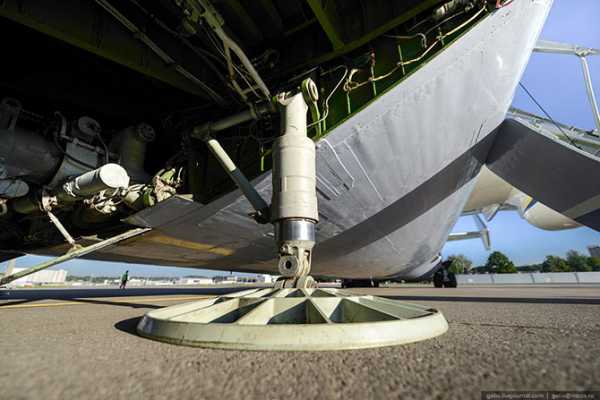

Вспомогательная опора.

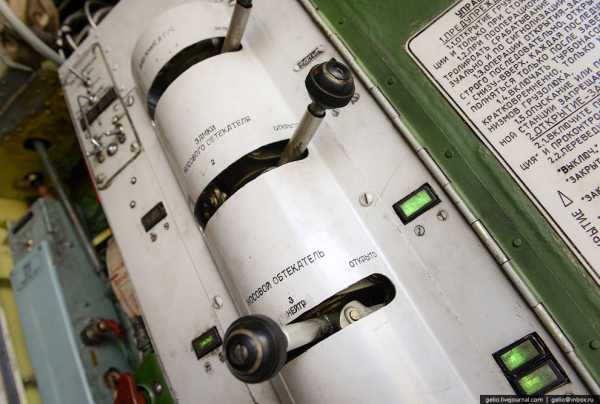

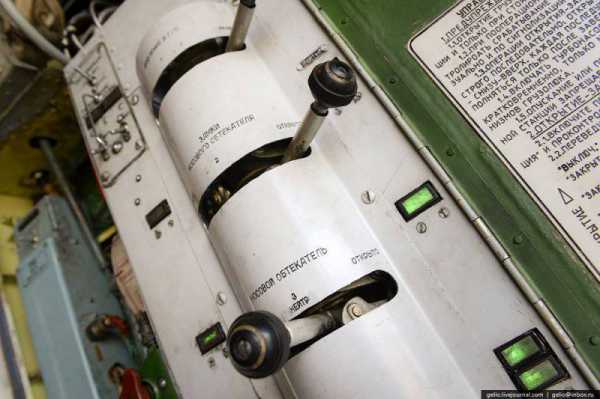

Панель управления системой «приседания» самолета.


Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа.


«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.


Для обеспечения безопасного выполнения полета, центр тяжести самолета с грузом должен находиться в определенных пределах по его длине. Лоуд-мастер выполняет погрузку в строгом соответствии с инструкцией, после чего второй пилот проверяет правильность размещения груза и докладывает об этом командиру экипажа, который принимает решение о возможности выполнения полета и несет за это ответственность.


Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн.

Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.

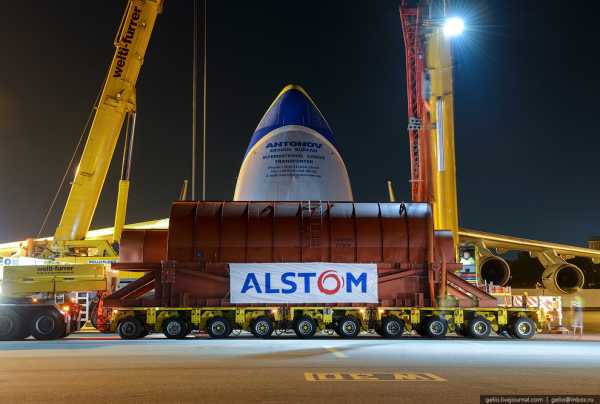

На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.


Это турбинный ротор, турбогенератор для производства электричества и комплектующие.


Флайт-менеджер Вадим Николаевич Денисков.

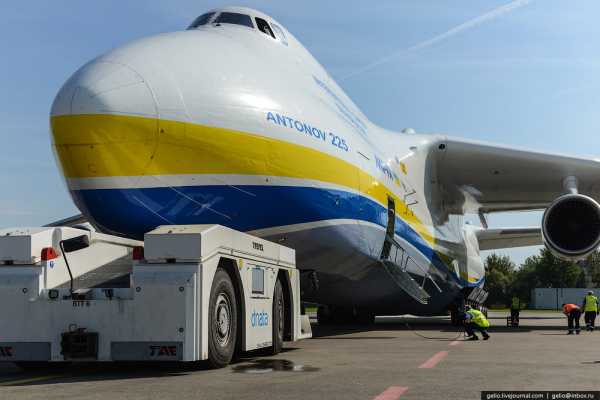

Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

А так как самолет не оборудован задним грузолюком и буксировочное водило выгружается и загружается через передний грузолюк, что требует выполнения полного цикла приседания самолета на переднюю опору, то в результате, теряется не менее 30 минут и неоправданно расходуется ресурс конструкции самолета и системы приседания.


Техник-бригадир по ТО ВС.


Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.


Техник по ТО ВС: специализация «гидравлическая система и шасси».


Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте.

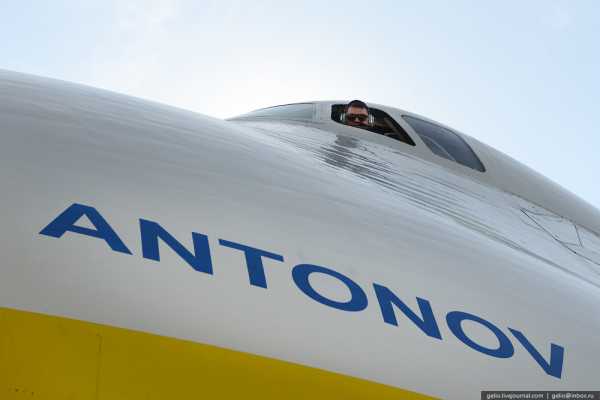

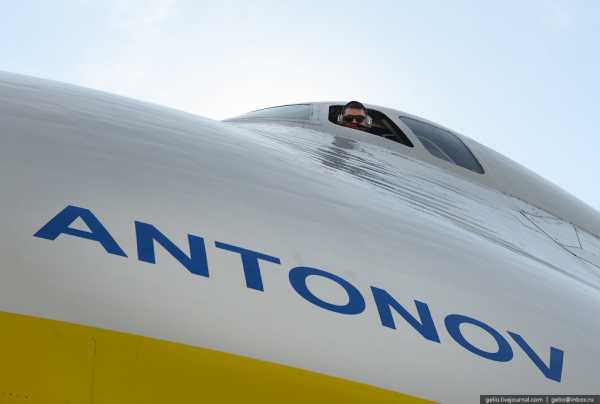

Лестница и люк в кабину экипажа.

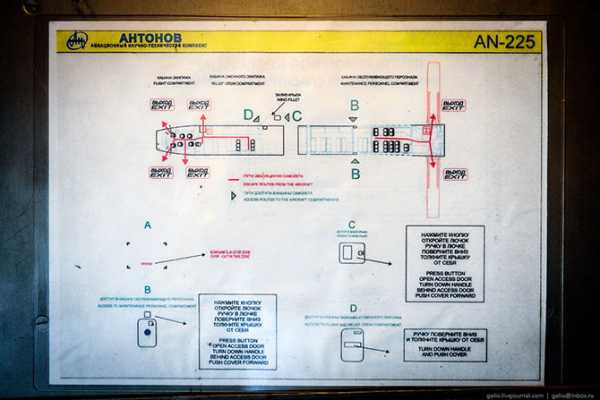

Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней – сопровождающий и обслуживающий персонал.

Герметизация кабин раздельная — они разделены крылом.

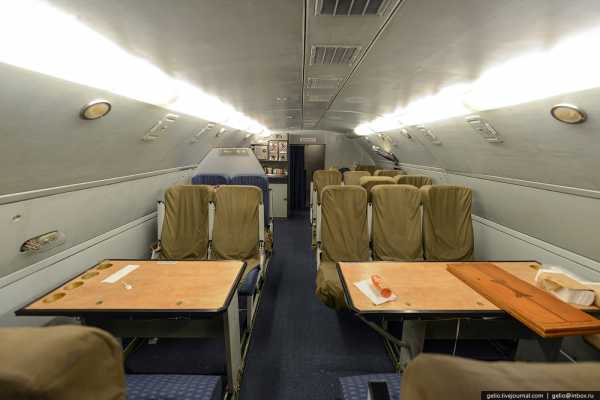

Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.

В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

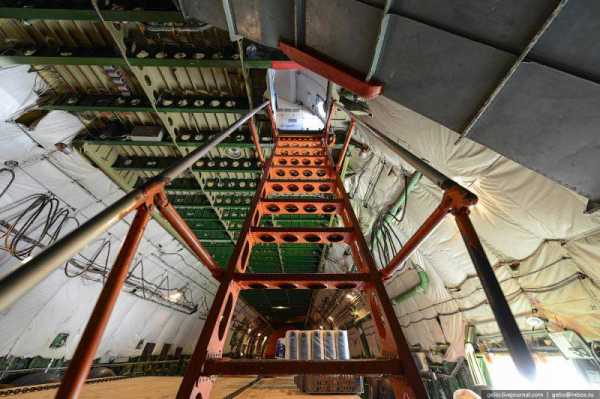

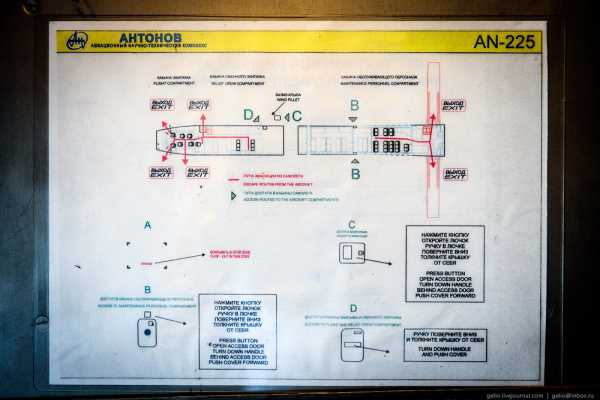

Лестница и люк в кабину сопровождающих в хвостовой части самолета.

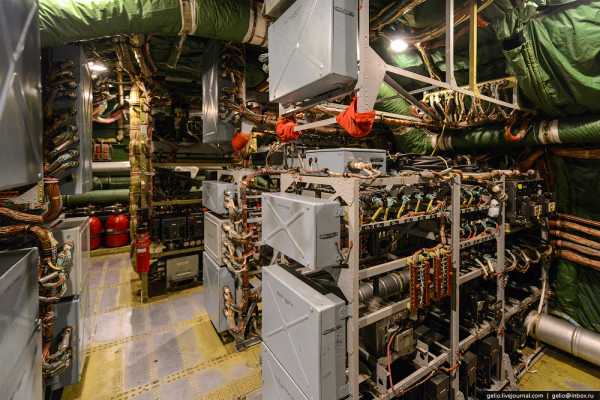

Технический отсек, расположенный в задней части кабины экипажа.

На этажерках видны блоки, обеспечивающие работу различных систем самолета, и трубопроводы системы наддува и кондиционирования воздуха и противообледенительной системы. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами.

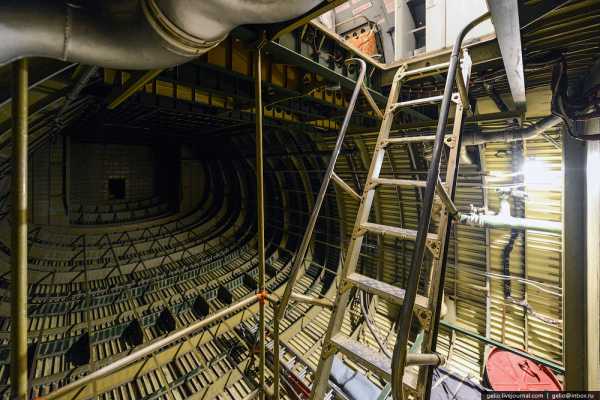

Стенка переднего лонжерона центроплана. На ней установлены (сверху вниз): трансмиссия предкрылков и трубопроводы отбора воздуха от двигателей. Перед ней стационарные баллоны системы противопожарной защиты с огнегасящим составом «Хладон».

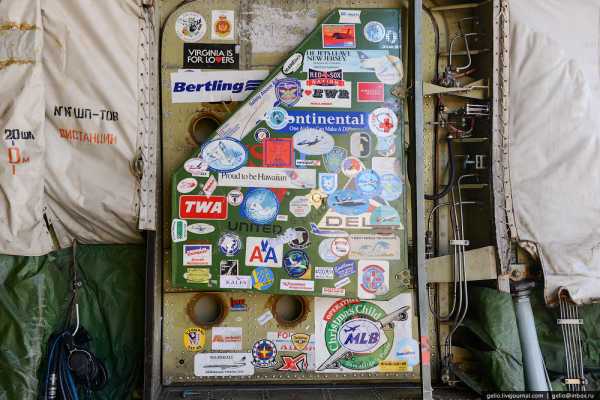

Наклейки – сувениры от многочисленных посетителей на панели на створки люка аварийного покидания самолета.


Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии. Расстояние по кратчайшей дуге земного шара около 16400 км.

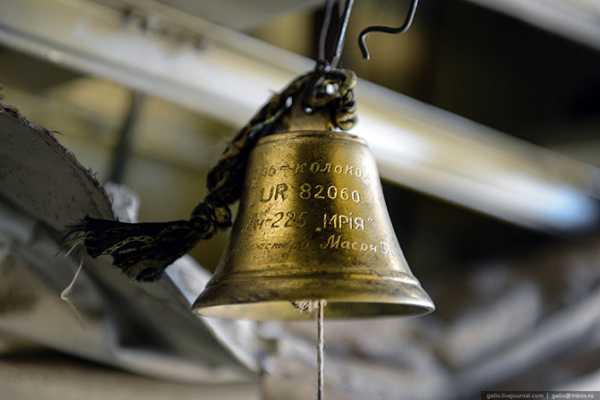

Рында Ан-225. Упоминаемый в гравировке Владимир Владимирович Масон – инженер по эксплуатации ВС, который очень много лет работал на «Мрии».



Командир воздушного судна (КВС) — Владимир Юрьевич Мосин.

Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет.

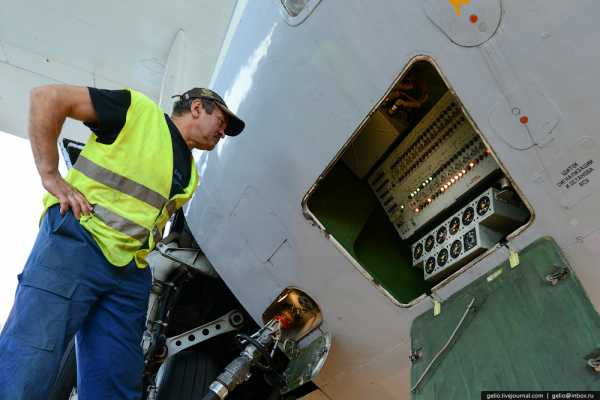

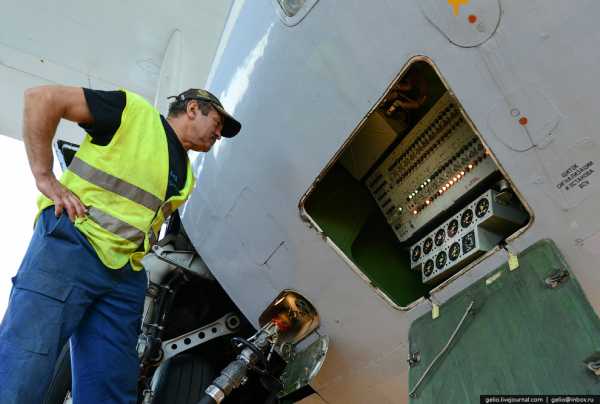

Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.

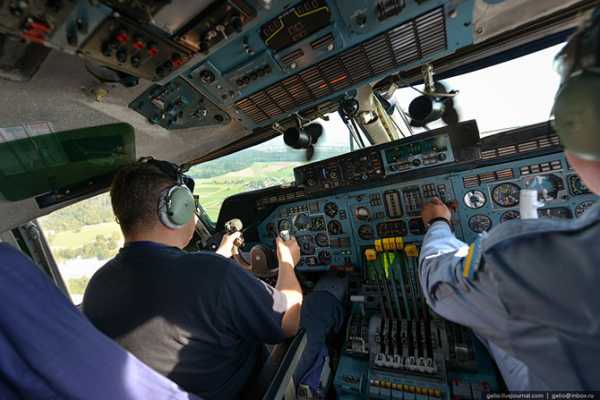

Экипаж самолета состоит из 6 человек: командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.

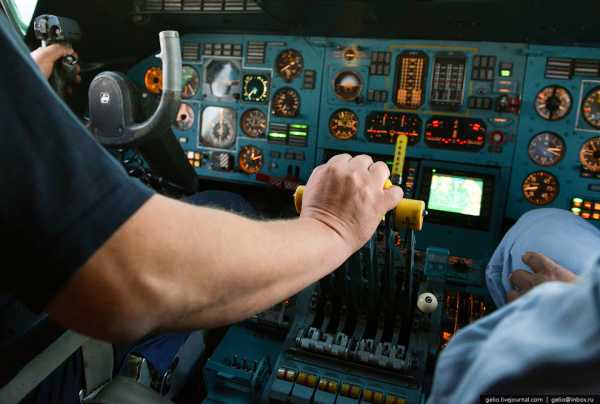

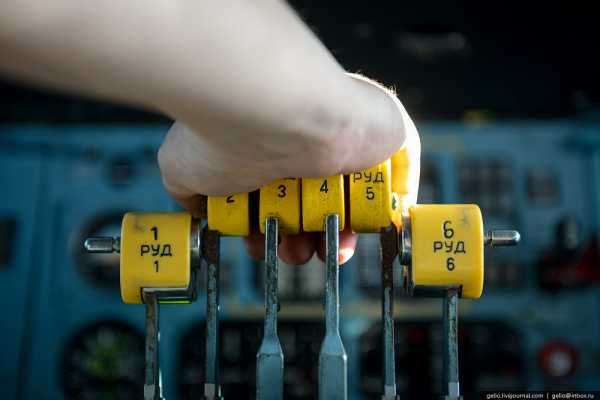

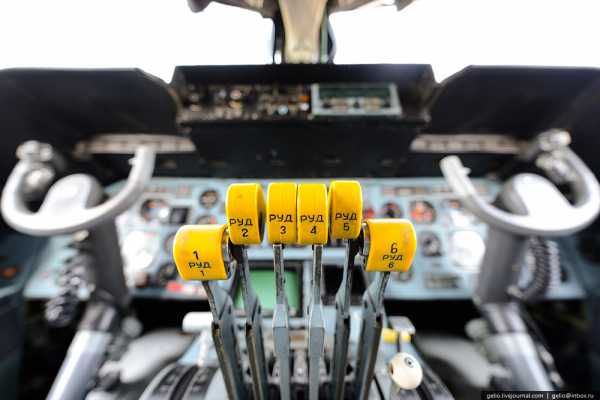

РУДы

Для уменьшения усилий на РУДах и повышения точности установки режимов работы двигателей предусмотрена система дистанционного управления двигателями. При этом летчик прилагает сравнительно небольшое усилие, чтобы с помощью тросов перемещать рычаг электромеханического устройства, установленного на двигателе, которое воспроизводит это перемещение на рычаге топливного регулятора с необходимым усилием и точностью. Для удобства совместного управления на взлете и посадке РУДы крайних двигателей (РУД1 и РУД6) сцепляются соответственно с РУД2 и РУД5.

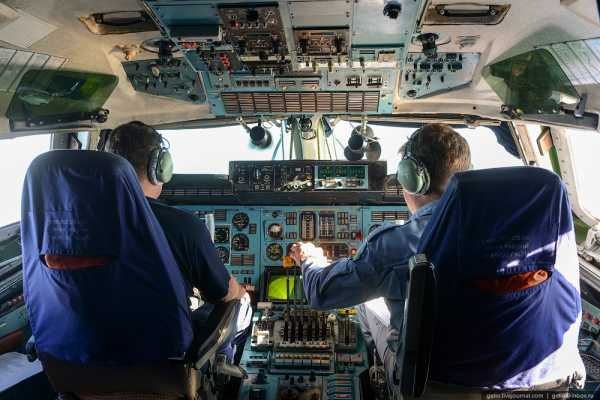

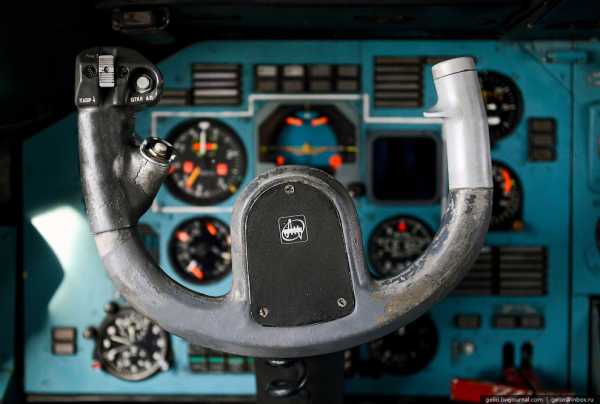

Штурвал управления самым большим самолетом в мире.

Управление самолетом бустерное т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолетом вручную (с увеличением необходимых усилий) невозможно. Поэтому применено четырехкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жестких тяг и тросов.

Общая длина этих тросов составляет: системы управления элеронами в фюзеляже — около 30 метров, в каждой консоли (левой, правой) крыла — приблизительно по 35 метров; системы управления рулем высоты и рулем направления — около 65 метров каждый.


При пустом самолете – для взлета и посадки достаточно 2400 м взлетно-посадочной полосы. Взлет с максимальным весом – 3500 м, посадка с максимальным весом – 3300 м.


На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Таким образом, предотвращается помпаж двигателя на взлете и обеспечивается его максимальная взлетная тяга. Безусловно, это требование приводит к тому, что: взлет выполняется в период минимальной загруженности аэропорта, либо самолет долго ждет своей очереди на взлет, пропуская рейсы по расписанию.


Скорость на взлете и посадке зависит от взлетной и посадочной массы самолета и составляет 240км/ч до 280 км/ч.


Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.


На высоте 7100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.


Крейсерская скорость Ан-225 — 850 км/ч. При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.


Дмитрий Викторович Антонов — старший КВС.


Средняя панель приборной доски летчиков.

Резервные приборы: авиагоризонт и указатель высоты. Указатель положения рычагов топлива (УПРТ), индикатор наличия тяги двигателей (УТ). Индикаторы отклонения рулевых поверхностей и взлетно-посадочных устройств (предкрылки, закрылки, интерцепторы).

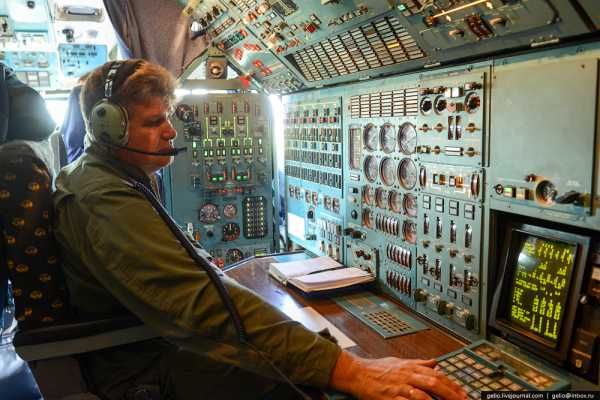

Приборная доска старшего бортинженера.

В левом нижнем углу боковая панель с органами управления гидравлическим комплексом и сигнализацией положения шасси. Слева вверху панель системы противопожарной защиты самолета. Справа вверху панель с органами и приборами контроля: запуска ВСУ, системы наддува и кондиционирования воздуха, противообледенительной системы и блок сигнальных табло. Внизу панель с органами управления и контроля системы топливопитания, контроля работы двигателей и бортовая автоматизированная система контроля (БАСК) всех параметров самолета.


Старший бортовой инженер – Полищук Александр Николаевич.

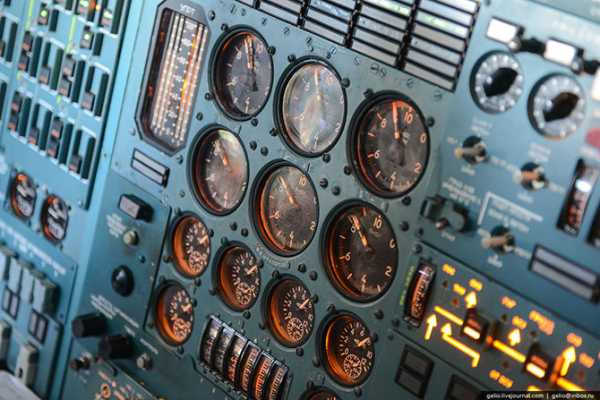

Панель приборов контроля работы двигателей.

Слева, вверху вертикальный указатель положения рычагов топлива. Большие круглые приборы — указатели оборотов компрессора высокого давления и вентилятора двигателя. Маленькие круглые приборы — указатели температуры масла на входе в двигатель. Блок вертикальных приборов внизу — указатели количества масла в маслобаках двигателя.

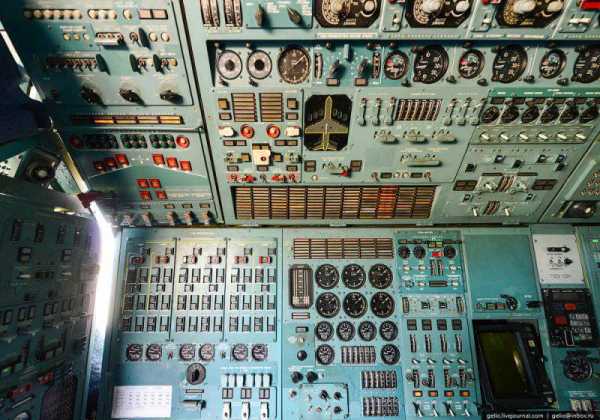

Приборная доска инженера по авиационному оборудованию. Здесь размещены органы управления и приборы контроля системы электроснабжения самолета и кислородной системы.


Штурман — Анатолий Бинятович Абдуллаев.

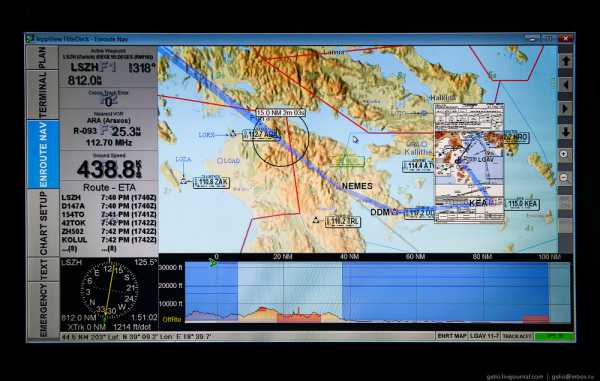

Полет над территорией Греции.


Штурман-инструктор — Ярослав Иванович Кошицкий.


Бортрадист — Геннадий Юрьевич Антипов. Позывной ИКАО для Ан-225 на перелете от Цюриха до Афин был ADB-3038.


Бортовой инженер — Юрий Анатольевич Миндарь.




ВПП аэропорта Афин.

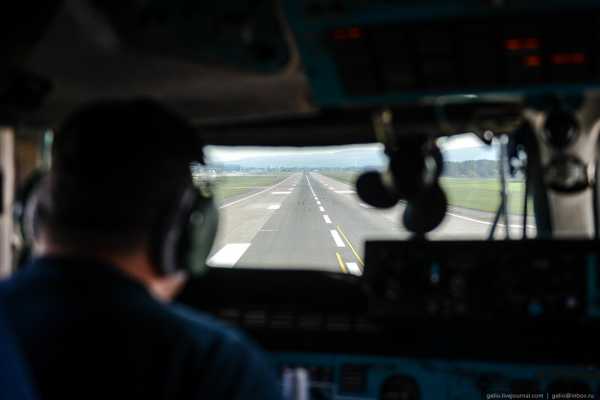

Посадка ночью на «Мрие» выполняется инструментально, т. е. по приборам, с высоты выравнивания и до касания — визуально. По словам экипажа, одна из самых сложных посадок — в Кабуле, что связано с высокогорьем и множеством препятствий. Заход начинают на скорости 340 км/ч до высоты 200 метров, далее постепенно скорость сбрасывают.


Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.



Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.


Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.


Пожалуй, это один из самых красивых и впечатляющих самолетов в мире.

mainfun.ru

Ан-225 «Мрия» — самый большой самолет в мире

Ан-225 «Мрия» (в переводе с украинского — «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.

54 фото

Фотографии и текст Славы Степанова

Самолет был спроектировал в СССР и построен в 1988 году на Киевском механическом заводе.

«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.

С начала эксплуатации самолет налетал 3 740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета , снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).

Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом).

Наглядное сравнение «Мрии» и пассажирского Боинг-747. Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.

По сравнению с Airbus A380 — самым большим пассажирским самолетом в мире — «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.

Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП. Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.

Размах крыла составляет 88,4 метра, а площадь — 905 кв.м.

Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор».

Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.

Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.

На самолете установлены 6 двигателей Д-18Т. На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН).

Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!

Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан». Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.

Система запуска — воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.

Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.
Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.

Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.

Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме). При полной загрузке самолет может находиться в небе без дозаправки не более 2 часов.

Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры.
На каждой стойке размещено по два колеса. Итого 32 колеса.

Колеса требуют замены через каждые 90 посадок. Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.

На носовой стойке — колеса размерами 1120?450 мм, а на главной — колеса размерами 1270?510 мм.
Давление внутри составляет 12 атмосфер.

С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines».

Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.

Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 80 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.

Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.

Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.

Для раскладывания рампы самолет осуществляет, так называемый «поклон слона». Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.

Вспомогательная опора:

Панель управления системой «приседания» самолета:

Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа:

«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.

Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн. Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.




На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.

Флайт-менеджер Вадим Николаевич Денисков:

Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.

Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте:

Лестница и люк в кабину экипажа:

Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней — сопровождающий и обслуживающий персонал. Герметизация кабин раздельная — они разделены крылом.

Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.

В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

Лестница и люк в кабину сопровождающих в хвостовой части самолета:

Технический отсек, расположенный в задней части кабины экипажа:

Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии. Расстояние по кратчайшей дуге земного шара около 16 400 км.

Рында Ан-225. Упоминаемый в гравировке Владимир Владимирович Масон — инженер по эксплуатации ВС, который очень много лет работал на «Мрии».

Командир воздушного судна (КВС) — Владимир Юрьевич Мосин. Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет:

Экипаж самолета состоит из 6 человек: командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.

Штурвал управления самым большим самолетом в мире:

При пустом самолете — для взлета и посадки достаточно 2400 м взлетно-посадочной полосы.
Взлет с максимальным весом — 3500 м, посадка с максимальным весом — 3300 м.

На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.

На высоте 7 100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.

Крейсерская скорость Ан-225 — 850 км/ч. При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.

Дмитрий Викторович Антонов — старший КВС.

Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.

Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.

Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.

Пожалуй, это один из самых красивых и впечатляющих самолетов в мире. Смотрите также статью про самый большой пассажирский самолет в мире — A380.

loveopium.ru

Ан-225 «Мрия» — самый большой самолет в мире » Военное обозрение

Ан-225 «Мрия» (в переводе с украинского — «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.

Самолет был спроектирован в СССР и построен в 1988 году на Киевском механическом заводе.

«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.

С начала эксплуатации самолет налетал 3740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета , снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).

Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом)

Наглядное сравнение «Мрии» и пассажирского Боинг-747.

Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.
По сравнению с Airbus A380 «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.

Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП.


Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.

Размах крыла составляет 88,4 метра, а площадь — 905 м²

Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор»

Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.

Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.

На самолете установлены 6 двигателей Д-18Т.
На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН)

Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!

Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан».
Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.

Система запуска — воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.

Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.
Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.

Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.

Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме)
При полной загрузке самолет может находиться в небе без дозаправки не более 2-х часов.

Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры.
На каждой стойке размещено по два колеса. Итого 32 колеса.

Колеса требуют замены через каждые 90 посадок.
Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.

На носовой стойке — колеса размерами 1120 х 450 мм, а на главной — колеса размерами 1270 х 510 мм.
Давление внутри составляет 12 атмосфер.

С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines»

Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.
Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 80 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.

Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.

Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.

Для раскладывания рампы самолет осуществляет, так называемый «поклон слона».
Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.

Вспомогательная опора.

Панель управления системой «приседания» самолета.

Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа.

«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.

Для обеспечения безопасного выполнения полета, центр тяжести самолета с грузом должен находиться в определенных пределах по его длине. Лоуд-мастер выполняет погрузку в строгом соответствии с инструкцией, после чего второй пилот проверяет правильность размещения груза и докладывает об этом командиру экипажа, который принимает решение о возможности выполнения полета и несет за это ответственность.

Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн.
Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.

На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.

Это турбинный ротор, турбогенератор для производства электричества и комплектующие.

Флайт-менеджер Вадим Николаевич Денисков.

Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

А так как самолет не оборудован задним грузолюком и буксировочное водило выгружается и загружается через передний грузолюк, что требует выполнения полного цикла приседания самолета на переднюю опору, то в результате, теряется не менее 30 минут и неоправданно расходуется ресурс конструкции самолета и системы приседания.

Техник-бригадир по ТО ВС.

Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.

Техник по ТО ВС: специализация «гидравлическая система и шасси».

Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте.

Лестница и люк в кабину экипажа.

Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней — сопровождающий и обслуживающий персонал.
Герметизация кабин раздельная — они разделены крылом.

Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.
В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

Лестница и люк в кабину сопровождающих в хвостовой части самолета.

Технический отсек, расположенный в задней части кабины экипажа.

На этажерках видны блоки, обеспечивающие работу различных систем самолета, и трубопроводы системы наддува и кондиционирования воздуха и противообледенительной системы. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами.

Стенка переднего лонжерона центроплана. На ней установлены (сверху вниз): трансмиссия предкрылков и трубопроводы отбора воздуха от двигателей.
Перед ней стационарные баллоны системы противопожарной защиты с огнегасящим составом «Хладон».

Наклейки – сувениры от многочисленных посетителей на панели на створки люка аварийного покидания самолета.

Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии.
Расстояние по кратчайшей дуге земного шара около 16400 км.

Рында Ан-225
Упоминаемый в гравировке Владимир Владимирович Масон – инженер по эксплуатации ВС, который очень много лет работал на «Мрии».

Командир воздушного судна (КВС) — Владимир Юрьевич Мосин.

Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет.

Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.

Экипаж самолета состоит из 6 человек:
командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.

РУДы

Для уменьшения усилий на РУДах и повышения точности установки режимов работы двигателей предусмотрена система дистанционного управления двигателями. При этом летчик прилагает сравнительно небольшое усилие, чтобы с помощью тросов перемещать рычаг электромеханического устройства, установленного на двигателе, которое воспроизводит это перемещение на рычаге топливного регулятора с необходимым усилием и точностью. Для удобства совместного управления на взлете и посадке РУДы крайних двигателей (РУД1 и РУД6) сцепляются соответственно с РУД2 и РУД5.

Штурвал управления самым большим самолетом в мире.

Управление самолетом бустерное т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолетом вручную (с увеличением необходимых усилий) невозможно. Поэтому применено четырехкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жестких тяг и тросов.
Общая длина этих тросов составляет: системы управления элеронами в фюзеляже — около 30 метров, в каждой консоли (левой, правой) крыла — приблизительно по 35 метров; системы управления рулем высоты и рулем направления — около 65 метров каждый.

При пустом самолете – для взлета и посадки достаточно 2400 м взлетно-посадочной полосы.
Взлет с максимальным весом — 3500 м, посадка с максимальным весом — 3300 м.

На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Таким образом, предотвращается помпаж двигателя на взлете и обеспечивается его максимальная взлетная тяга. Безусловно, это требование приводит к тому, что: взлет выполняется в период минимальной загруженности аэропорта, либо самолет долго ждет своей очереди на взлет, пропуская рейсы по расписанию.

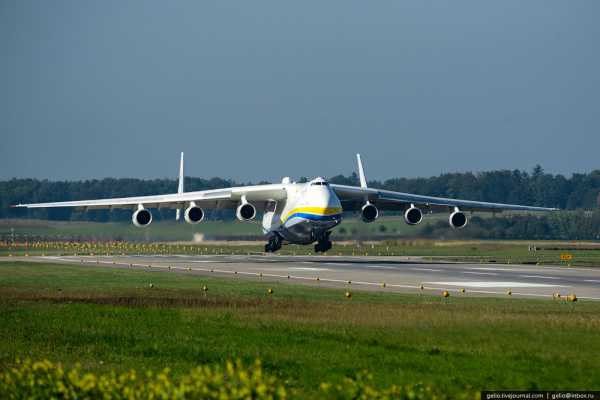

Скорость на взлете и посадке зависит от взлетной и посадочной массы самолета и составляет 240км/ч до 280 км/ч.

Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.

На высоте 7100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.

Крейсерская скорость Ан-225 — 850 км/ч
При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.

Дмитрий Викторович Антонов — старший КВС.

Средняя панель приборной доски летчиков.

Резервные приборы: авиагоризонт и указатель высоты. Указатель положения рычагов топлива (УПРТ), индикатор наличия тяги двигателей (УТ). Индикаторы отклонения рулевых поверхностей и взлетно-посадочных устройств (предкрылки, закрылки, интерцепторы).

Приборная доска старшего бортинженера.

В левом нижнем углу боковая панель с органами управления гидравлическим комплексом и сигнализацией положения шасси. Слева вверху панель системы противопожарной защиты самолета. Справа вверху панель с органами и приборами контроля: запуска ВСУ, системы наддува и кондиционирования воздуха, противообледенительной системы и блок сигнальных табло. Внизу панель с органами управления и контроля системы топливопитания, контроля работы двигателей и бортовая автоматизированная система контроля (БАСК) всех параметров самолета.

Старший бортовой инженер — Полищук Александр Николаевич.

Панель приборов контроля работы двигателей.

Слева, вверху вертикальный указатель положения рычагов топлива. Большие круглые приборы — указатели оборотов компрессора высокого давления и вентилятора двигателя. Маленькие круглые приборы — указатели температуры масла на входе в двигатель. Блок вертикальных приборов внизу — указатели количества масла в маслобаках двигателя.

Приборная доска инженера по авиационному оборудованию.
Здесь размещены органы управления и приборы контроля системы электроснабжения самолета и кислородной системы.

Штурман — Анатолий Бинятович Абдуллаев.

Полет над территорией Греции.

Штурман-инструктор — Ярослав Иванович Кошицкий.

Бортрадист — Геннадий Юрьевич Антипов.
Позывной ИКАО для Ан-225 на перелете от Цюриха до Афин был ADB-3038.

Бортовой инженер — Юрий Анатольевич Миндарь.

ВПП аэропорта Афин.

Посадка ночью на «Мрие» выполняется инструментально, т. е. по приборам, с высоты выравнивания и до касания — визуально. По словам экипажа, одна из самых сложных посадок — в Кабуле, что связано с высокогорьем и множеством препятствий. Заход начинают на скорости 340 км/ч до высоты 200 метров, далее постепенно скорость сбрасывают.

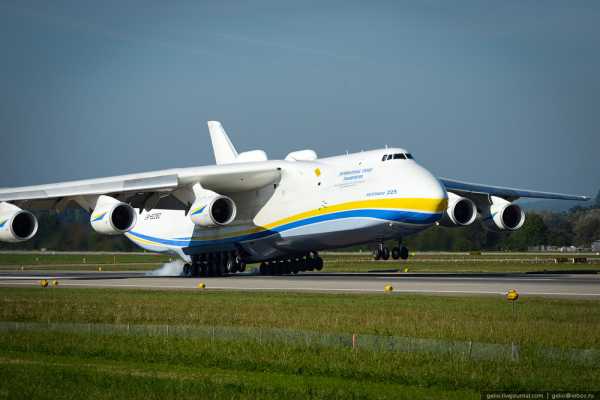

Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.

Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.

Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.

Пожалуй, это один из самых красивых и впечатляющих самолетов в мире.

Спасибо «Antonov Airlines» за помощь в организации фотосъемки!

topwar.ru

Ан-225 «Мрия» — самый большой самолет в мире — Письма о Ташкенте

Фотографии Мрии. Отсюда. Напомню, что центроплан и крылья (с начинкой) делали на ТАПОиЧ. В крыле можно ходить не сгибаясь. Панели, нервюры и корпуса редукторов механизации крыла делали на станках с ЧПУ.


Ан-225 «Мрия» (в переводе с украинского — «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.


Самолет был спроектировал в СССР и построен в 1988 году на Киевском механическом заводе.«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.

С начала эксплуатации самолет налетал 3740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета , снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).


Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом)


Наглядное сравнение «Мрии» и пассажирского Боинг-747.

Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.
По сравнению с Airbus A380 «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.


Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП.
Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.


Размах крыла составляет 88,4 метра, а площадь — 905 м²
Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор»

Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.

Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.


На самолете установлены 6 двигателей Д-18Т.
На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН)


Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!


Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан».
Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.

Система запуска — воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.


Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.
Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.

Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.


Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме)
При полной загрузке самолет может находиться в небе без дозаправки не более 2-х часов.


Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры.
На каждой стойке размещено по два колеса. Итого 32 колеса.


Колеса требуют замены через каждые 90 посадок.
Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.


На носовой стойке — колеса размерами 1120 х 450 мм, а на главной — колеса размерами 1270 х 510 мм.
Давление внутри составляет 12 атмосфер.


С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines»


Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 80 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.


Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.


Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.


Для раскладывания рампы самолет осуществляет, так называемый «поклон слона».
Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.


Вспомогательная опора.


Панель управления системой «приседания» самолета.


Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа.

«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.

Для обеспечения безопасного выполнения полета, центр тяжести самолета с грузом должен находиться в определенных пределах по его длине. Лоуд-мастер выполняет погрузку в строгом соответствии с инструкцией, после чего второй пилот проверяет правильность размещения груза и докладывает об этом командиру экипажа, который принимает решение о возможности выполнения полета и несет за это ответственность.


Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн.
Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.


На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.


Это турбинный ротор, турбогенератор для производства электричества и комплектующие.


Флайт-менеджер Вадим Николаевич Денисков.


Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

А так как самолет не оборудован задним грузолюком и буксировочное водило выгружается и загружается через передний грузолюк, что требует выполнения полного цикла приседания самолета на переднюю опору, то в результате, теряется не менее 30 минут и неоправданно расходуется ресурс конструкции самолета и системы приседания.


Техник-бригадир по ТО ВС.


Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.


Техник по ТО ВС: специализация «гидравлическая система и шасси».


Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте.


Лестница и люк в кабину экипажа.


Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней — сопровождающий и обслуживающий персонал.
Герметизация кабин раздельная — они разделены крылом.


Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.
В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.


Лестница и люк в кабину сопровождающих в хвостовой части самолета.


Технический отсек, расположенный в задней части кабины экипажа.

На этажерках видны блоки, обеспечивающие работу различных систем самолета, и трубопроводы системы наддува и кондиционирования воздуха и противообледенительной системы. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами.


Стенка переднего лонжерона центроплана. На ней установлены (сверху вниз): трансмиссия предкрылков и трубопроводы отбора воздуха от двигателей.
Перед ней стационарные баллоны системы противопожарной защиты с огнегасящим составом «Хладон».


Наклейки – сувениры от многочисленных посетителей на панели на створки люка аварийного покидания самолета.


Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии.
Расстояние по кратчайшей дуге земного шара около 16400 км.


Рында Ан-225
Упоминаемый в гравировке Владимир Владимирович Масон – инженер по эксплуатации ВС, который очень много лет работал на «Мрии».


Командир воздушного судна (КВС) — Владимир Юрьевич Мосин.

Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет.


Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.


Экипаж самолета состоит из 6 человек:
командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.


РУДы

Для уменьшения усилий на РУДах и повышения точности установки режимов работы двигателей предусмотрена система дистанционного управления двигателями. При этом летчик прилагает сравнительно небольшое усилие, чтобы с помощью тросов перемещать рычаг электромеханического устройства, установленного на двигателе, которое воспроизводит это перемещение на рычаге топливного регулятора с необходимым усилием и точностью. Для удобства совместного управления на взлете и посадке РУДы крайних двигателей (РУД1 и РУД6) сцепляются соответственно с РУД2 и РУД5.


Штурвал управления самым большим самолетом в мире.

Управление самолетом бустерное т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолетом вручную (с увеличением необходимых усилий) невозможно. Поэтому применено четырехкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жестких тяг и тросов.
Общая длина этих тросов составляет: системы управления элеронами в фюзеляже — около 30 метров, в каждой консоли (левой, правой) крыла — приблизительно по 35 метров; системы управления рулем высоты и рулем направления — около 65 метров каждый.


При пустом самолете – для взлета и посадки достаточно 2400 м взлетно-посадочной полосы.
Взлет с максимальным весом — 3500 м, посадка с максимальным весом — 3300 м.


На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Таким образом, предотвращается помпаж двигателя на взлете и обеспечивается его максимальная взлетная тяга. Безусловно, это требование приводит к тому, что: взлет выполняется в период минимальной загруженности аэропорта, либо самолет долго ждет своей очереди на взлет, пропуская рейсы по расписанию.


Скорость на взлете и посадке зависит от взлетной и посадочной массы самолета и составляет 240км/ч до 280 км/ч.


Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.


На высоте 7100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.


Крейсерская скорость Ан-225 — 850 км/ч
При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.


Дмитрий Викторович Антонов — старший КВС.


Средняя панель приборной доски летчиков.

Резервные приборы: авиагоризонт и указатель высоты. Указатель положения рычагов топлива (УПРТ), индикатор наличия тяги двигателей (УТ). Индикаторы отклонения рулевых поверхностей и взлетно-посадочных устройств (предкрылки, закрылки, интерцепторы).


Приборная доска старшего бортинженера.

В левом нижнем углу боковая панель с органами управления гидравлическим комплексом и сигнализацией положения шасси. Слева вверху панель системы противопожарной защиты самолета. Справа вверху панель с органами и приборами контроля: запуска ВСУ, системы наддува и кондиционирования воздуха, противообледенительной системы и блок сигнальных табло. Внизу панель с органами управления и контроля системы топливопитания, контроля работы двигателей и бортовая автоматизированная система контроля (БАСК) всех параметров самолета.


Старший бортовой инженер — Полищук Александр Николаевич.


Панель приборов контроля работы двигателей.

Слева, вверху вертикальный указатель положения рычагов топлива. Большие круглые приборы — указатели оборотов компрессора высокого давления и вентилятора двигателя. Маленькие круглые приборы — указатели температуры масла на входе в двигатель. Блок вертикальных приборов внизу — указатели количества масла в маслобаках двигателя.


Приборная доска инженера по авиационному оборудованию.
Здесь размещены органы управления и приборы контроля системы электроснабжения самолета и кислородной системы.


Штурман — Анатолий Бинятович Абдуллаев.


Полет над территорией Греции.


Штурман-инструктор — Ярослав Иванович Кошицкий.


Бортрадист — Геннадий Юрьевич Антипов.
Позывной ИКАО для Ан-225 на перелете от Цюриха до Афин был ADB-3038.


Бортовой инженер — Юрий Анатольевич Миндарь.


ВПП аэропорта Афин.

Посадка ночью на «Мрие» выполняется инструментально, т. е. по приборам, с высоты выравнивания и до касания — визуально. По словам экипажа, одна из самых сложных посадок — в Кабуле, что связано с высокогорьем и множеством препятствий. Заход начинают на скорости 340 км/ч до высоты 200 метров, далее постепенно скорость сбрасывают.

Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.


Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.

Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.


Пожалуй, это один из самых красивых и впечатляющих самолетов в мире.

Спасибо «Antonov Airlines» за помощь в организации фотосъемки!
Отдельное спасибо Денискову Вадиму Николаевичу за помощь в написании текста к посту!

Ещё на схожие темы

mytashkent.uz

Ан-225 «Мрия» — самый большой самолет в мире


Ан-225 «Мрия» (в переводе с украинского — «мечта») является самым тяжёлым грузоподъёмным самолётом, когда-либо поднимавшимся в воздух. Максимальный взлётный вес воздушного судна составляет 640 тонн. Причиной постройки Ан-225 была необходимость создания авиационной транспортной системы для проекта советского многоразового космического корабля «Буран». Самолет существует в единственном экземпляре.


Самолет был спроектировал в СССР и построен в 1988 году на Киевском механическом заводе.

«Мрия» установила мировой рекорд взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, побив тем самым одновременно 110 мировых авиационных рекордов, что является рекордом само по себе.


С начала эксплуатации самолет налетал 3740 часов. Если предположить, что средняя скорость перелетов (с учетом взлета, набора высоты, крейсерского полета , снижения, захода на посадку) составляет около 500 км/час, то можно посчитать примерное значение пройденного километража: 500 х 3740 = 1 870 000 км (более 46 витков вокруг Земли по экватору).


Масштабы Ан-225 поражают: длина самолета — 84 метра, высота — 18 метров (как 6-этажный 4-подъездный дом)


Наглядное сравнение «Мрии» и пассажирского Боинг-747.

Если взять за основу самый большой из Боингов 747-800, то длина Ан-225 будет больше на 8 метров, а размах крыла — на 20 метров.
По сравнению с Airbus A380 «Мрия» длиннее на 11 метров, а по размаху крыла превосходит его почти на 9 метров.


Случается, что у аэропорта нет соответствующей стоянки для столь большого самолета, и его ставят прямо на ВПП.
Разумеется, речь идет о запасной ВПП, если таковая имеется у аэропорта.


Размах крыла составляет 88,4 метра, а площадь — 905 м²

Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок. В воздух судно поднималось всего один раз в 1947 году. История этого самолета нашла отражение в фильме «Авиатор»


Так как сам космический корабль «Буран» и блоки ракеты-носителя «Энергия» имели габариты, превосходящие размеры грузового отсека «Мрии», на новом самолёте предусматривалось крепление грузов снаружи. Помимо этого планировалось, что самолет будет использован как первая ступень при старте космического корабля.


Образование спутной струи от закреплённого наверху самолета крупногабаритного груза потребовало установить хвостовое оперение двухкилевым, чтобы избежать аэродинамического затенения.


На самолете установлены 6 двигателей Д-18Т.
На взлетном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 6-ти двигателей составляет 140,5 тонны (1380 кН)


Можно предположить, что каждый двигатель на взлетном режиме развивает мощность около 12 500 лошадиных сил!


Двигатели Д-18Т самолета Ан-225 те же, что и на Ан-124 «Руслан».
Высота такого двигателя 3 м, ширина 2,8 м, а вес более 4 тонн.


Система запуска — воздушная, с электрическим автоматическим управлением. Вспомогательная силовая установка, состоящая из двух турбоагрегатов ТА-12, установленных в левом и правом обтекателях шасси, обеспечивает автономное питание всех систем и запуск двигателей.


Масса топлива в баках составляет 365 тонн, оно размещается в 13 крыльевых баках-кессонах.
Самолет может оставаться в воздухе 18 часов и преодолевать расстояние свыше 15 000 км.


Время заправки такой машины колеблется в диапазоне от получаса до полутора суток, а количество заправщиков зависит от их вместимости (от 5 до 50 тонн), т. е. от 7 до 70 заправщиков.


Расход топлива самолета составляет 15,9 тонны/ч (в крейсерском режиме)
При полной загрузке самолет может находиться в небе без дозаправки не более 2-х часов.


Шасси включает двухстоечную носовую и 14-стоечную главную (по 7 стоек с каждой стороны) опоры.
На каждой стойке размещено по два колеса. Итого 32 колеса.


Колеса требуют замены через каждые 90 посадок.
Шины для «Мрии» производят на Ярославском шинном заводе. Цена одной шины составляет около $ 1000.


На носовой стойке — колеса размерами 1120 х 450 мм, а на главной — колеса размерами 1270 х 510 мм.
Давление внутри составляет 12 атмосфер.


С 2001 года Ан-225 выполняет коммерческие грузовые перевозки в составе авиакомпании «Antonov Airlines»


Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м.
Грузовая кабина самолёта герметична, что позволяет осуществлять перевозку грузов различного типа. Внутри кабины можно разместить 16 стандартных контейнеров, до 80 легковых автомобилей и даже большегрузные самосвалы типа «БелАЗ». Здесь достаточно пространства, чтобы поместился весь корпус Боинга-737.


Доступ в грузовой отсек осуществляется через носовую часть самолета, которая откидывается наверх.


Процесс открытия/закрытия рампы грузового отсека занимает не более 10 минут.


Для раскладывания рампы самолет осуществляет, так называемый «поклон слона».
Передняя стойка шасси отклоняется вперед, а вес самолета переносится на вспомогательные опоры, которые установлены под передним порогом грузовой кабины.


Вспомогательная опора.


Панель управления системой «приседания» самолета.


Данный способ загрузки имеет ряд преимуществ в сравнении с Боингом-747 (загрузка на который осуществляется через отсек в боковой части фюзеляжа.


«Мрия» — рекордсмен по весу перевозимого груза: коммерческого — 247 тонн (что в четыре раза больше максимальной полезной нагрузки Боинга-747), коммерческого моногруза — 187,6 тонны, и абсолютный рекорд грузоподъёмности — 253,8 тонны. 10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 м каждая.


Для обеспечения безопасного выполнения полета, центр тяжести самолета с грузом должен находиться в определенных пределах по его длине. Лоуд-мастер выполняет погрузку в строгом соответствии с инструкцией, после чего второй пилот проверяет правильность размещения груза и докладывает об этом командиру экипажа, который принимает решение о возможности выполнения полета и несет за это ответственность.


Самолет оборудован бортовым погрузочным комплексом, состоящим из четырех подъемных механизмов, грузоподъемностью каждого в 5 тонн.
Кроме того, предусмотрены две напольные лебедки для погрузки несамоходной колесной техники и грузов на погрузочной эстакаде.


На этот раз Ан-225 зафрахтовала французская машиностроительная компания «Alstom» для перевозки 170 тонн груза из швейцарского Цюриха в Бахрейн с дозаправкой в Афинах и Каире.


Это турбинный ротор, турбогенератор для производства электричества и комплектующие.


Флайт-менеджер Вадим Николаевич Денисков.


Для буксировки самолета Ан-225 невозможно использовать водило самолетов других фирм, поэтому водило перевозится на борту самолета.

А так как самолет не оборудован задним грузолюком и буксировочное водило выгружается и загружается через передний грузолюк, что требует выполнения полного цикла приседания самолета на переднюю опору, то в результате, теряется не менее 30 минут и неоправданно расходуется ресурс конструкции самолета и системы приседания.


Техник-бригадир по ТО ВС.


Для обеспечения разворотов при движении самолета по земле четыре последних ряда стоек основной опоры выполнены ориентируемыми.


Техник по ТО ВС: специализация «гидравлическая система и шасси».


Большой вес самолета приводит к тому, что шасси оставляют следы на асфальте.


Лестница и люк в кабину экипажа.


Пассажирский отсек разделен на 2 части: в передней находится экипаж самолета, а в задней — сопровождающий и обслуживающий персонал.
Герметизация кабин раздельная — они разделены крылом.


Задняя часть кабины сопровождающих, предназначена для приема пищи, работы с технической документацией и проведения конференций.
В самолете предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.


Лестница и люк в кабину сопровождающих в хвостовой части самолета.


Технический отсек, расположенный в задней части кабины экипажа.

На этажерках видны блоки, обеспечивающие работу различных систем самолета, и трубопроводы системы наддува и кондиционирования воздуха и противообледенительной системы. Все системы самолета являются высокоавтоматизированными и требуют минимального вмешательства экипажа во время работы. Их работа поддерживается 34 бортовыми компьютерами.


Стенка переднего лонжерона центроплана. На ней установлены (сверху вниз): трансмиссия предкрылков и трубопроводы отбора воздуха от двигателей.
Перед ней стационарные баллоны системы противопожарной защиты с огнегасящим составом «Хладон».


Наклейки – сувениры от многочисленных посетителей на панели на створки люка аварийного покидания самолета.


Самая удаленная точка от базового аэропорта, в которой удавалось побывать самолету, — это остров Таити, входящий в состав Французской Полинезии.
Расстояние по кратчайшей дуге земного шара около 16400 км.


Рында Ан-225
Упоминаемый в гравировке Владимир Владимирович Масон – инженер по эксплуатации ВС, который очень много лет работал на «Мрии».


Командир воздушного судна (КВС) — Владимир Юрьевич Мосин.

Чтобы стать командиром Ан-225, необходимо иметь опыт полетов на самолете Ан-124 в качестве командира не менее 5 лет.


Контроль массы и центровки упрощается за счет установки на шасси системы измерения весовых нагрузок.


Экипаж самолета состоит из 6 человек:
командира воздушного судна, второго пилота, штурмана, старшего бортинженера, бортинженера по авиационному оборудованию, бортрадиста.


РУДы

Для уменьшения усилий на РУДах и повышения точности установки режимов работы двигателей предусмотрена система дистанционного управления двигателями. При этом летчик прилагает сравнительно небольшое усилие, чтобы с помощью тросов перемещать рычаг электромеханического устройства, установленного на двигателе, которое воспроизводит это перемещение на рычаге топливного регулятора с необходимым усилием и точностью. Для удобства совместного управления на взлете и посадке РУДы крайних двигателей (РУД1 и РУД6) сцепляются соответственно с РУД2 и РУД5.


Штурвал управления самым большим самолетом в мире.

Управление самолетом бустерное т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолетом вручную (с увеличением необходимых усилий) невозможно. Поэтому применено четырехкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жестких тяг и тросов.
Общая длина этих тросов составляет: системы управления элеронами в фюзеляже — около 30 метров, в каждой консоли (левой, правой) крыла — приблизительно по 35 метров; системы управления рулем высоты и рулем направления — около 65 метров каждый.


При пустом самолете – для взлета и посадки достаточно 2400 м взлетно-посадочной полосы.
Взлет с максимальным весом — 3500 м, посадка с максимальным весом — 3300 м.


На исполнительном старте начинается прогрев двигателей, который занимает минут 10.

Таким образом, предотвращается помпаж двигателя на взлете и обеспечивается его максимальная взлетная тяга. Безусловно, это требование приводит к тому, что: взлет выполняется в период минимальной загруженности аэропорта, либо самолет долго ждет своей очереди на взлет, пропуская рейсы по расписанию.


Скорость на взлете и посадке зависит от взлетной и посадочной массы самолета и составляет 240км/ч до 280 км/ч.


Набор высоты осуществляется на скорости 560 км/ч, при вертикальной скорости 8 м/с.


На высоте 7100 метров, скорость увеличивается до 675 км/ч с дальнейшим продолжением набора высоты до эшелона полета.


Крейсерская скорость Ан-225 — 850 км/ч
При расчете крейсерской скорости учитывается масса самолета и дальность полета, которую самолет должен преодолеть.


Дмитрий Викторович Антонов — старший КВС.


Средняя панель приборной доски летчиков.

Резервные приборы: авиагоризонт и указатель высоты. Указатель положения рычагов топлива (УПРТ), индикатор наличия тяги двигателей (УТ). Индикаторы отклонения рулевых поверхностей и взлетно-посадочных устройств (предкрылки, закрылки, интерцепторы).


Приборная доска старшего бортинженера.

В левом нижнем углу боковая панель с органами управления гидравлическим комплексом и сигнализацией положения шасси. Слева вверху панель системы противопожарной защиты самолета. Справа вверху панель с органами и приборами контроля: запуска ВСУ, системы наддува и кондиционирования воздуха, противообледенительной системы и блок сигнальных табло. Внизу панель с органами управления и контроля системы топливопитания, контроля работы двигателей и бортовая автоматизированная система контроля (БАСК) всех параметров самолета.


Старший бортовой инженер — Полищук Александр Николаевич.


Панель приборов контроля работы двигателей.

Слева, вверху вертикальный указатель положения рычагов топлива. Большие круглые приборы — указатели оборотов компрессора высокого давления и вентилятора двигателя. Маленькие круглые приборы — указатели температуры масла на входе в двигатель. Блок вертикальных приборов внизу — указатели количества масла в маслобаках двигателя.


Приборная доска инженера по авиационному оборудованию.
Здесь размещены органы управления и приборы контроля системы электроснабжения самолета и кислородной системы.


Штурман — Анатолий Бинятович Абдуллаев.


Полет над территорией Греции.


Штурман-инструктор — Ярослав Иванович Кошицкий.


Бортрадист — Геннадий Юрьевич Антипов.
Позывной ИКАО для Ан-225 на перелете от Цюриха до Афин был ADB-3038.


Бортовой инженер — Юрий Анатольевич Миндарь.


ВПП аэропорта Афин.

Посадка ночью на «Мрие» выполняется инструментально, т. е. по приборам, с высоты выравнивания и до касания — визуально. По словам экипажа, одна из самых сложных посадок — в Кабуле, что связано с высокогорьем и множеством препятствий. Заход начинают на скорости 340 км/ч до высоты 200 метров, далее постепенно скорость сбрасывают.


Посадка осуществляется на скорости 295 км/ч с полностью выпущенной механизацией. Допускается касание ВПП при вертикальной скорости 6 м/с. После касания ВПП, сразу перекладывается реверс тяги на двигателях со 2 по 5, а 1 и 6 оставляют на малом газу. Торможение шасси осуществляется на скорости 140-150 км/ч до полной остановки самолета.


Ресурс самолета — 8000 летных часов, 2000 взлетов-посадок, 25 календарных лет.

Самолет еще может пролетать до 21 декабря 2013 года (исполняется 25 лет с момента начала его эксплуатации), после чего будет выполнено тщательное исследование его технического состояния и выполнены необходимые работы по обеспечению продления календарного срока службы до 45 лет.


Из-за высокой себестоимости перевозки на Ан-225, заказы появляются только для очень длинных и очень тяжелых грузов, когда перевозка наземными видами транспорта невозможна. Полеты носят случайный характер: от 2-3 в месяц, до 1-2 в год. Периодически возникают разговоры о постройке второго экземпляра самолета Ан-225, но для этого нужен соответствующий заказ и соответствующее финансирование. Для завершения постройки необходима сумма, приблизительно равная $ 90 млн, а с учетом проведения испытаний она возрастает до $ 120 млн.


Пожалуй, это один из самых красивых и впечатляющих самолетов в мире.

Спасибо «Antonov Airlines» за помощь в организации фотосъемки!
Отдельное спасибо Денискову Вадиму Николаевичу за помощь в написании текста к посту!

По всем вопросам, касающимся использования фотографий, пишите на электронную почту: [email protected]

gelio.livejournal.com

Ан 225, характеристики, история, фото, видео, сравнение

Среди огромного количества самолетов в современном мире существуют поистине уникальные модели, созданные для осуществления специальных задач. Некоторые экземпляры разрабатывались с целью проверки необычных конструкторских идей, но так и не получили заслуженного распространения либо были выпущены в ограниченном количестве.

В рамках данной статьи будет рассмотрен поистине воздушный гигант. Это самолет Ан-225 «Мрия», который был выпущен в единственном экземпляре. Никто и подумать не мог, что эта гигантская машина будет служить на благо человечества.

Самолет Мрия Ан-225

В переводе с украинского языка Mрія означает «мечта». Ан-225 является самым большим самолетом в мире, обладающим самой высокой грузоподъемностью. Это реактивное воздушное транспортное судно. Разрабатывалось на Украине опытно-конструкторским бюро имени О.К. Антонова.

Так как множество деталей самолета изготавливались в разных городах бывшего СССР, то считать самолет Ан-225 Мрия полностью украинским изобретением неверно.

Целью постройки такого самолета была транспортировка по воздуху космических челноков на космодром для их дальнейшего запуска. Из-за больших размеров челноков разместить их внутри самолета не представлялось возможным. Конструкторы пришли к решению разместить их на поверхности воздушного судна с помощью специального крепления. Для этого пришлось полностью изменить строение хвостовой части самолета. Так и появился Ан-225.

Сколько самолетов «Мрия» в мире

Легендарный самолет «Мрия» существует на данный момент всего в единственном экземпляре.

Изначально планировалось построить два таких самолета. Второй брат-близнец изготовлен всего на 70% и при достаточном финансировании его строительство может быть закончено. Для того чтобы завершить постройку потребуется приблизительно 120 миллионов долларов.

Известно, что ведутся строительные работы второго такого гиганта, но точные сроки его запуска в воздух неизвестны.

В августе 2016 года было подписано соглашение между компаниями Украины и Китая о возможности достройки второго летательного судна Ан-225 и впоследствии передачи этого самолета Китаю. Но уже в декабре 2017 года появилась информация, что власти Китая отказались от своих намерений достроить самолет, потому что многие аэропорты мира не имеют возможности принимать столь большие воздушные судна.

История создания

От ЦК КПСС поступил приказ о создании самого большого транспортного воздушного судна в кратчайшие сроки. Проектирование и постройка самолета прошла очень быстро. Буквально за три года весь этап от чертежей до непосредственного запуска был пройден. Строительство происходило «по накатанной» схеме на базе строительства узлов и частей судна «Руслан» (Ан-124). В работу были вовлечены многие ученые, конструкторы, рабочие со всех союзных республик.

Проектированием самолета занимался опытный конструктор В.И.Толмачев. Именно под его началом стартовало строительство и комплектация самолета в городе Киев. Двигатели изготовлялись на Запорожском моторостроительном заводе, многие части корпуса делались в Ульяновске, производством консолей и центроплана занимались рабочие из Ташкента, а детали для управления самолетом делались на заводе в Москве, шасси «прилетели» прямиком из Нижнего Новгорода, а облицовкой самолета и его покраской занимались специалисты из Воронежа.

Первый раз самолет совершил свой вылет в 1989 году зимой, а весенним днем Мрия совершил перелет с космической станции Байконур до Киева, перевозя на себе целый космический корабль «Буран».

Немного позже воздушный гигант осуществил следующий вылет в Париж, где произвел настоящий фурор. На счету авиалайнера свыше 200 удачных транспортировок крупногабаритных грузов. Главное предназначение Мрии всегда заключалось в осуществлении космических проектов, но самолет использовался и для других целей более общего назначения:

  • перевозка больших объектов между континентами и в их пределах;
  • транспортировка крупногабаритных грузов на внешней подвеске;
  • применяется для подготовки воздушного старта аппаратов в космос.

Ан-225 на данный момент перевозит негабаритные грузы на дальнее расстояние. В результате модернизации судна в 2009 году его «работоспособность» увеличилась.

Технические характеристики

Ан-225 по своему строению – это самолет, крылья которого расположены достаточно высоко и имеют стреловидную форму. У машины имеется 6 двигателей, расположенных под обоими крыльями со стороны фюзеляжа. Шасси имеет тройную опору и четырехколесную носовую стойку. Всего их 7 пар, размещенных на каждом борте.

Технические характеристики:

  1. Размах крыла авиасудна составляет 88,4 метра.
  2. Максимальный вес для взлета – 600 тонн.
  3. Запас топлива для длительных перелетов – 300 тонн.
  4. Максимальная скорость – 850 км/ч.
  5. Максимальная высота взлета – 11 тысяч метров.
  6. Максимальная погрузка — 250 тонн.
  7. Длина воздушного судна – 84 метра.
  8. Максимальная дальность перелета – 15600 километров.
  9. Наибольший размах крыла самолета достигает 905 м2
  10. Экипаж на борту самолета – до 7 человек.

Грузоподъемность самолета Мрия

Этот воздушный исполин является собственностью авиакомпании Авиалинии Антонова и на сегодняшний день считается воздушным транспортным средством №1 в мире, позволяющим перевозить грузы весом до 250 тонн.

Размеры самолета

Носовая часть самолета открывается и позволяет загружать в самолет необходимые предметы для транспортировки.

Общая длина грузовой кабины составляет 43 метра, высота 4,4 метра, а ширина 6,4 метра.

Для того чтобы оценить масштабы кабины, достаточно представить, что на борту самолета можно с легкостью разместить более 82 легковых автомобилей, а также большие самосвалы и КАМАЗы.

Какой самолет больше – «Руслан» или «Мрия»?

Самолет Ан-225 Мрия превосходит по габаритам своего предшественника Ан-224 «Руслан». Именно «Руслан» был взят за основу при создании мощнейшего грузового самолета Ан-225. И хотя между ними имеется много сходств, есть все же заметные отличия:

  • самолет Ан-225 имеет еще 2 двигателя позволяющих поднять вверх столь мощную машину;
  • с помощью специальных вставок произошло значительное увеличение фюзеляжа;
  • центроплан крыльев воздушного судна Ан-225 был спроектирован по-новому;
  • чтобы увеличить выносливость шасси, были добавлены дополнительные специальные стойки;
  • благодаря способности Ан-225 перевозить крупногабаритные грузы наверху, было разработано специальное внешнее крепление для груза, которое приходится перевозить снаружи;
  • у самолета «Мрия» нет специального люка в хвосте.

В остальном почти никакие характеристики этих двух самолетов не отличаются друг от друга. Это и помогло построить самолет Ан-225 в столь короткие сроки.

Рекорды и интересные факты

За довольно короткий срок использования, самолет Мрия совершил уже немало рекордов.

Ан-225 – это самый тяжелый грузоподъемный самолет, который взлетал в небо.

Множество рекордов данный самолет совершил при перевозке тяжелейших грузов. В конце 90-х годов ему удалось поднять в воздух объект более 150 тонн весом. Этот полет в одночасье побил более 100 мировых рекордов. Однако это не является пределом его возможностей.

В 2004 году самолет «Мрия» перевозил на своем борту груз весом в 250 тонн.

Через 5 лет о самолете «Мрия» вновь узнает весь мир из книги рекордов Гиннеса. Самолет перевез очень большой и тяжелый груз. Это был мощный генератор, весивший вместе с дополнительной установкой более 180 тонн. Перевозка состоялась из Франкфурта в Ереван.

Еще один бесспорный рекорд принадлежит воздушному аппарату Ан-225. На этот раз это транспортировка груза общим весом 253,8 тонн.

В 2010 году самолетом был перевезен самый длинный в истории груз – 2 лопасти ветряка по 42 метра в длину.

Интересные факты

  1. История, произошедшая в 2015 году, на короткое время обеспокоила мировые СМИ. Самолет Ан-225 перевозил из Чехии мощный генератор для электростанции в Австралии. После нескольких посадок для дозаправки воздушный гигант просто-напросто исчез с экранов всех радаров. Оказалось, что произошла задержка вылета самолета, но многих людей эта ситуация заставила сильно взволноваться.
  2. Между работниками завода Антонов ходили слухи, что название самолета «Мрия» расшифровывается как «Миша, Рая и Я». Под именем Миши подразумевался генеральный секретарь того времени – Михаил Горбачев и его жена.
  3. В 1988 году работа на заводе, где изготавливался самолет, происходила в 3 смены. Собранный самолет из-за своих габаритов просто не помещался в здании, поэтому его пришлось выставить по диагонали. Но, тем не менее, шасси самолета сделаны так, что имеют возможность разворачиваться на 180 градусов.
  4. У самолета официально существует три «первых» полета.

Первый полет совершался на борту с космическим кораблем «Буран» на Байконуре. Этот полет транслировался центральным телевидением. До этого ни одно событие, связанное с испытанием космической техники не превращался в телевизионное шоу и не транслировался в прямом эфире. Вместо того чтобы отправиться в космос, «Буран» отправляется восхищать и покорять мир во Францию на выставку Ле Бурже.

1994 год едва ли не стал последним в карьере самолета ан-225. Самолет выполнял перелет через Атлантический океан в Америку. После данного инцидента самолет было принято разобрать и заменить двигатели. После модернизации самолет снова взмыл в воздух, поставив очередной рекорд по грузоподъемности.

  1. Человек, спроектировавший «Буран» Глеб Лозино-Лозинский всерьез задумывал, чтобы его детище стартовало не с космодрома, а прямо с самолета Ан-225. Однако этой идее так и не суждено было сбыться и все планы так и остались на бумаге.

В фильме «2012» в эпизоде разрушения города Лас-Вегаса был использован настоящий Ан-225.

  1. Расход топлива самолета составляет 15,9 тонн в час. Это значит, что самолет может находиться в воздухе без дополнительной заправки не более 2-х часов.
  2. Кабина, предназначенная для экипажа, по стандарту вмещает в себя 7 человек. Но на самом деле самолет имеет возможность перевозить более 80 человек, сопровождающих груз.
  3. Из-за того, что перевозка грузов обходится очень дорого, заказы появляются только на действительно большие объекты, которые невозможно перевезти наземным путем. Полеты случаются довольно редко (1-2 в месяц или 2 в год).
  4. Ночная посадка самолета производится по приборам. С высоты выравнивания производится визуально. По словам пилотов, одной из самых сложных посадок является посадка в Кабуле. Это связано с высокогорной местностью и наличием большого количества препятствий.
  5. Однажды, приземлившись в Австралии, самолет встречали более 20 000 человек. В результате такого большого скопления людей, образовался затор движения. В одной из пробок застряли даже такие известные музыканты группы «Iron Maiden», державшие путь к своему Боинг-747. Этот австралийский визит не обошелся и без скандала. Дело в том, что некоторые СМИ в своих репортажах подписали Ан-225 как «Russian plane». Это очень возмутило представителей украинской власти. Была выдвинута просьба к СМИ исправить данную информацию.
  6. В самолете проводилась самая уникальная выставка картин на высоте. Там было размещено более 500 композиций. Этот случай был зафиксирован в мировые рекорды.

Смотрите видео взлета Ан-225

Несмотря на то, что «Мрия» построен уже достаточно давно (1988 год), еще никому не удавалось выполнить похожий самолет. На сегодняшний день лишь два воздушных судна могут посоперничать с Ан-225. Это A3ХХ-100F компании Аэробус и Боинг-747, но их грузоподъемность сравнительно уступает и составляет 150 тонн.

pilotgid.ru

Ан-225 Мрия Фото. Видео. Скорость. Вооружение. ТТХ

Ан-225 «Мрия» (укр. Mрія: «Мечта») — советский транспортный реактивный самолёт сверхбольшой грузоподъёмности разработки ОКБ им. О. К. Антонова. Один из самых больших и грузоподъёмных самолётов в мире.

Ан-225 Мрия — видео

Самолёт был спроектирован и построен в СССР на Киевском механическом заводе (руководитель проекта — В. И. Толмачёв) в 1984—1988 годах. Первый полёт был совершён 21 декабря 1988 года. Изначально было заложено две машины, в настоящее время один экземпляр находится в лётном состоянии и эксплуатируется украинской компанией Antonov Airlines.

История создания

Причиной постройки Ан-225 была необходимость создания авиатранспортной системы для проекта многоразового космического корабля «Буран». Основным назначением тяжёлого транспортного самолёта в рамках данного проекта была перевозка различных компонентов ракеты-носителя и космического корабля от места производства и сборки к месту запуска. Также существовала важная задача доставки космического челнока на космодром в случае приземления его на запасных аэродромах.

Кроме того, предполагалось использование Ан-225 в качестве первой ступени системы воздушного старта космического корабля, что требовало от самолёта грузоподъёмности не менее 250 тонн.

Так как блоки ракеты-носителя «Энергия» и сам «Буран» имели габариты, превышающие размеры грузового отсека Ан-225, на самолёте предусматривалось крепление наружных грузов. Наличие спутной струи от закреплённого наверху фюзеляжа крупногабаритного груза потребовало заменить однокилевое хвостовое оперение Ан-124 двухкилевым, чтобы избежать его аэродинамического затенения.

Таким образом, Ан-225 создавался как самолёт, предназначенный для решения узкого круга достаточно уникальных транспортных задач, но использование Ан-124 в качестве основы дало ему определённые качества универсального транспортного самолёта.

Часто ошибочно указывают П. В. Балабуева главным конструктором. Балабуев являлся генеральным конструктором всего КБ в 1984—2005 годах. А главным конструктором-руководителем проекта постановлением Совмина СССР был назначен В. И. Толмачёв.

Ан-225 на авиасалоне Фарнборо, 1990 год



Функции и возможности

Самолёт имеет возможность:

— перевозки грузов широкого назначения (крупногабаритных, тяжёлых, длинномерных) общей массой до 250 т;
— внутриконтинентальной беспосадочной перевозки грузов массой 180—200 т;
— межконтинентальной перевозки грузов массой до 150 т;
— перевозки тяжёлых крупногабаритных моногрузов массой до 200 т снаружи на фюзеляже;
— самолёт является базой для создания авиационно-космических систем (проект).

Самолёт обладает вместительной грузовой кабиной, которая позволяет перевозить внутри фюзеляжа различные грузы, например:

— 16 десятитонных универсальных авиационных контейнеров УАК-10;
— 50 легковых автомобилей;
— моногрузы весом до 200 т (турбины, генераторы, автосамосвалы «БелАЗ», «Комацу», «Юклид» и т. п.).

Посадка Ан-225 «Мрия» с космическим кораблем «Буран» в Ле-Бурже



Техническое описание

Ан-225 представляет собой шестимоторный турбореактивный высокоплан со стреловидным крылом и двухкилевым оперением. Оборудован шестью авиадвигателями Д-18Т производства ОАО «Мотор Сич» разработки ЗМКБ «Прогресс» им. академика А. Г. Ивченко.

Размеры грузовой кабины: длина — 43 м, ширина — 6,4 м, высота — 4,4 м. Грузовая кабина самолёта герметична, что значительно расширяет его транспортные возможности. Над грузовой кабиной на 2-й палубе — кабина для шести человек сменного экипажа и 88 человек, сопровождающих груз.

Бортовой комплекс погрузочного оборудования, а также конструкция переднего грузового люка с рампой обеспечивают быстрое и удобное проведение погрузочно-разгрузочных работ. Самолёт способен перевозить уникальные грузы на фюзеляже, габариты которых не позволяют разместить их на других наземных и воздушных транспортных средствах. Для установки этих грузов на фюзеляже имеется специальная система крепления.

Самолёт Ан-225 «Мрия» имеет большую степень преемственности и унификации по системам, агрегатам, узлам и деталям планера, силовой установки и оборудования с сертифицированным самолётом Ан-124-100 («Руслан»). Основные отличия от Ан-124:

— новый центроплан;
— увеличение длины фюзеляжа за счёт вставок;
— замена хвостового оперения на двухкилевое;
— отсутствие хвостового грузового люка;
— увеличение количества стоек основного шасси;
— система крепления и наддува наружных грузов;
— два дополнительных двигателя.

Кооперация при создании самолёта Ан-225

Источник данных: мемуары Анатолия Вовнянко, одного из конструкторов самолёта Ан-225.

«…В 1985 году на Политбюро ЦК КПСС было принято решение о развертывании работ по постройке самолёта Ан-225, и необходимо было разворачивать работы как на КМЗ, так и в масштабах Министерства авиационной промышленности (МАП)…
…На всех заводах, участвующих в кооперации и поставляющих комплектующие, шла очень тяжёлая, напряжённая работа, так как сроки были очень жёсткие…
…В создании, постройке, лётных испытаниях и сертификации непосредственно и косвенно участвовали сотни тысяч учёных, конструкторов, инженеров, военных, лётчиков, рабочих и других специалистов бывшего СССР… Всем им низкий поклон и огромное спасибо!»

Ниже приведены лишь некоторые основные предприятия-участники создания самолёта Ан-225:

Киевский механический завод (КМЗ) / ОКБ им. О. К. Антонова
Проектирование: основные проектные работы по самолёту.
Производство: большая часть новых узлов, небольших деталей фюзеляжа и деталей систем, обтекатели и зализы, носовая часть центроплана и другие.
Сборка: сборка фюзеляжа в стапеле, общая сборка самолёта.
Прочие работы: все работы после сборки.

«Ульяновский авиационно-промышленный комплекс» (УАПК)
Производство: новые крупногабаритные фрезерованные силовые шпангоуты, низинки и кронштейны фюзеляжа, некоторые серийные узлы и детали самолёта.

«Ташкентское авиационное производственное объединение имени В. П. Чкалова» (ТАПОиЧ)
Производство: новые центральные части крыльев с закрылками и концевые (отъемные) части крыльев — серийные консоли от Ан-124.

«Киевское авиационное производственное объединение» (КиАПО)
Производство: носовая часть фюзеляжа, крепления передних стоек шасси, новое горизонтальное и вертикальное оперение, пилоны и капоты двигателей, шарико-винтовые механизмы для передних стоек фюзеляжа и другие.

«Московский институт электромеханики и автоматики» (МИЭА)
Проектирование: новый комплекс пилотажного оборудования А-825 модернизированный (комплекс управления самолётом А-825М)
Производство: комплекс управления самолётом А-825М.

«Запорожский моторостроительный завод» (Моторный завод № 29)
Производство: серийные двигатели Д-18Т.

«Гидромаш»
Проектирование: новые шасси самолёта
Производство: шасси самолёта.

«Воронежский авиационный завод»
Покраска: специализированная покраска полиуретановой краской (в Киев привлечены специалисты из Воронежа)

Эксплуатация

Впервые поднялся в небо 21 декабря 1988 года. При том, что самолёт создавался в СССР для перевозки компонентов ракет-носителей «Энергия» и космического корабля «Буран», к моменту окончания строительства первого Ан-225 все необходимые перевозки были сделаны самолётом ВМ-Т «Атлант», и в программе «Буран» Ан-225 поучаствовал, только перевезя «Буран» на Парижский авиасалон в мае 1989 года и совершив несколько показательных полётов на Байконуре в апреле 1991 года.

После распада СССР единственный летающий экземпляр самолёта в 1994 году прекратил полёты, с него были сняты двигатели и другое оборудование для использования в «Русланах». Однако к 2000-м годам потребность в нём стала очевидной, и его восстановили силами украинских предприятий. Также авиалайнер подвергся доработке, чтобы соответствовать стандартам самолётов для гражданской авиации.

23 мая 2001 года были выданы сертификаты типа на Ан-225 «Мрия» Авиационным регистром Межгосударственного авиационного комитета (АР МАК) и Государственным департаментом авиационного транспорта Украины («Укравиатранс»), что позволило начать коммерческое использование самолёта в качестве перевозчика грузов.

В настоящее время Ан-225 выполняет коммерческие грузовые перевозки в составе авиатранспортного подразделения АНТК им. О. К. Антонова — авиакомпания Antonov Airlines. Также проводятся проектные работы по использованию самолёта в качестве летающего стартового комплекса для авиационно-космических систем. Один из перспективных проектов — российско-украинская многоцелевая авиационно-космическая система (МАКС).

В период с 10 по 15 мая 2016 года «Мрия» совершила перелёт из Украины в Австралию, совершив по пути 4 промежуточные посадки — в аэропорту имени Вацлава Гавела (Прага, Чехия), аэропорту Туркменбаши (Туркменбашы, Туркменистан), аэропорту имени Раджива Ганди (Хайдарабад, Индия) и аэропорту Куала-Лумпур (Куала-Лумпур, Малайзия). 15 мая самолёт приземлился в аэропорту австралийского города Перт. Дальность перелёта составила свыше 15,5 тысяч км. Его грузом был 117-тонный генератор фирмы Brush SEM 14 ноября 2016 года «Мрия» приземлилась в бразильском аэропорту Виракопос/Кампинас Самолет доставил в Сантьяго изготовленную в Бразилии компанией ABB электротурбину весом 155 тонн (общий вес груза — 182 тонны), что является рекордом для Южной Америки. 27 ноября 2016 года «Мрия» вернулась на Украину.

Шасси Ан-225



Рекорды

Ан-225 является самым тяжёлым грузовым самолётом, когда-либо поднимавшимся в воздух. Единственный самолёт, превосходящий Ан-225 по размаху крыла, это Hughes H-4 Hercules, который относится к классу летающих лодок и поднимался в воздух всего один раз в 1947 году. В 2017 г. в США был представлен самый большой двухфюзеляжный транспортный самолет Scaled Composites Stratolaunch Model 351, превосходящий Ан-225 и Hughes H-4 Hercules по размаху крыльев (117 м.), однако по предварительным данным уступающий «Мрии» по максимальной взлетной массе и грузоподъемности (первый полет Stratolaunch запланирован на 2019 г.)

Самолёт «Мрия» установил ряд мировых рекордов взлётного веса и грузоподъёмности. 22 марта 1989 года Ан-225 совершил полёт с грузом 156,3 тонны, в котором было одновременно побито сто десять мировых авиационных рекордов. Такое достижение — рекорд само по себе. В августе 2004 года был поставлен новый рекорд — «Мрия» перевезла двести пятьдесят тонн спецтехники по заказу компании Zeromax GmbH из Праги в Ташкент с промежуточной посадкой в Самаре.

В августе 2009 года самолёт был занесён в Книгу рекордов Гиннесса за перевозку самого большого в истории авиации моногруза общим весом в 187,6 тонны. Это был генератор весом в 174 тонны, который транспортировался вместе со специальной рамой из немецкого Франкфурта в Ереван для новой армянской электростанции (см. Discovery Science, передача «Спецназ „Тяжёлые машины“»).

«Мрии» принадлежит абсолютный рекорд грузоподъёмности — 253,8 тонны.

10 июня 2010 года перевезён самый длинномерный груз в истории воздушных транспортировок — две лопасти ветряка длиной 42,1 метра каждая. В ноябре 2016 года (см. выше) был перевезен рекордный для Южной Америки вес — турбогенератор в специальной конструкции общим весом 182 тонны.

В общей сложности данный самолёт — обладатель около двухсот пятидесяти мировых рекордов.

Второй экземпляр Ан-225

Второй экземпляр самолёта Ан-225 готов примерно на 70 %. Его планировалось достроить на заводе «Антонов» при наличии финансирования. Ещё с советских времён остались центроплан, фюзеляж и крыло. Эта машина может быть достроена, если появится заказчик.

В 2006 году генеральный директор Киевского завода «Авиант» Олег Шевченко говорил, что для завершения постройки самолёта Ан-225 необходима сумма, приблизительно равная 90 млн долл. США; вместе с проведением испытаний самолёта сумма составила бы 120 млн долл.

30 августа 2016 года китайская компания Aerospace Industry Corporation of China (AICC) и украинское госпредприятие «Антонов» подписали соглашение о намерениях, которое предусматривает достройку и модернизацию второго экземпляра Ан-225 с последующей передачей его Китаю.

Тактико-технические характеристики Ан-225 Мрия

Экипаж Ан-225

— 6 человек

Размеры Ан-225

— Размах крыла, м: 88,4
— Длина, м: 84
— Высота, м: 18,2
— Площадь крыла, м²: 905

Вес Ан-225

— Масса пустого самолёта, кг: 250 000
— Масса максимальная взлётная, кг: 640 000
— Масса топлива, нормальная, кг: 300 000

Скорость Ан-225

— Крейсерская скорость, км/ч: 850

— Тяга нефорсажная, кH: 1377

Дальность полёта Ан-225

— практическая, км: 15 400
— практическая с нагрузкой в 200 тонн, км: 4000
— Практический потолок, м: 12 000

Грузоподъемность Ан-225

— дo 250 000 кг

Двигатель Ан-225

— Тип двигателя: Турбореактивный двухконтурный
— Модель: «Д-18Т»
— Масса двигателя, кг: 6 × 4100
— Межремонтный ресурс, ч: 6000
— Габариты двигателя: длина 5400 мм, диаметр 2330 мм

Тяга:

— взлётный режим, кгс: 6 × 23 430
— крейсерский режим, кгс: 6 × 4860

Расход топлива Ан-225

— Удельный расход топлива крейсерский режим, кг/кгс·ч: 0,57-0,63
— Удельный расход топлива взлётный режим, кг/кгс·ч: 0,34

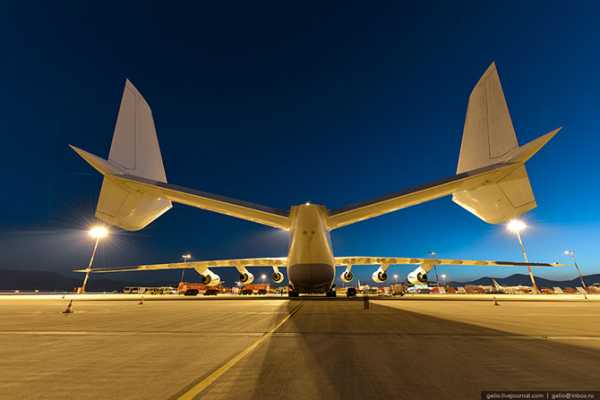

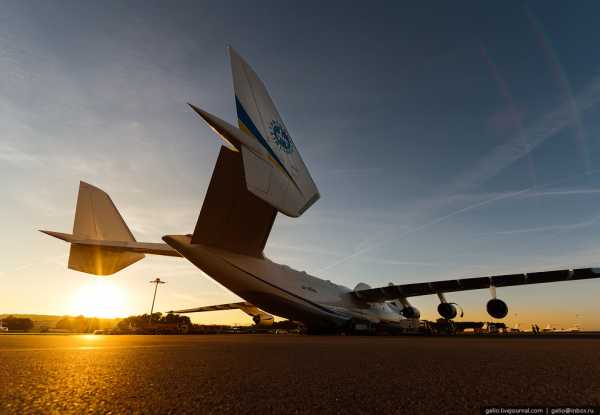

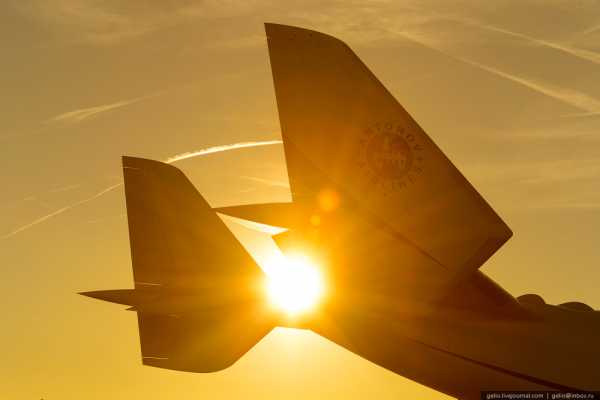

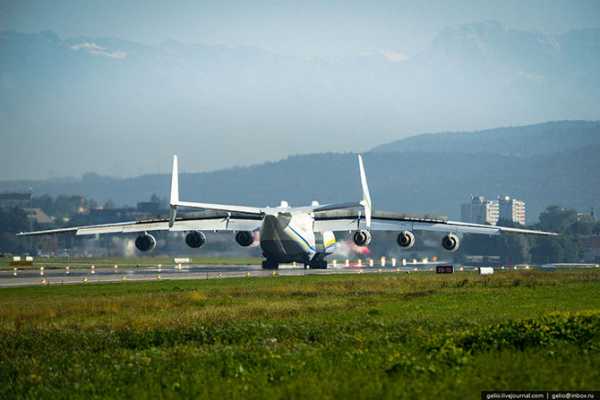

Фото Ан-225 Мрия



Кабина Ан-225 Мрия



 Внутри Ан-225 Мрия

Ан-225 с открытым грузолюком ночью





Добавить комментарий

oruzhie.info

Отправить ответ

avatar
  Подписаться
Уведомление о
