Вот, представляю на суд авиамодельной общественности ещё одно изделие моего домашнего КБ. Не мог я обойти вниманием такой замечательный и, не побоюсь этого слова, легендарный самолёт. До этого я строил Ан-2 разных размеров и из разных материалов. Но это всё были пенолёты. Тем не менее они тоже заслуживают внимания. Первый из потолочки, второй из экструдированного пенопласта. Оба прекрасно летали и впоследствии нашли себе новых хозяев. Вот они:

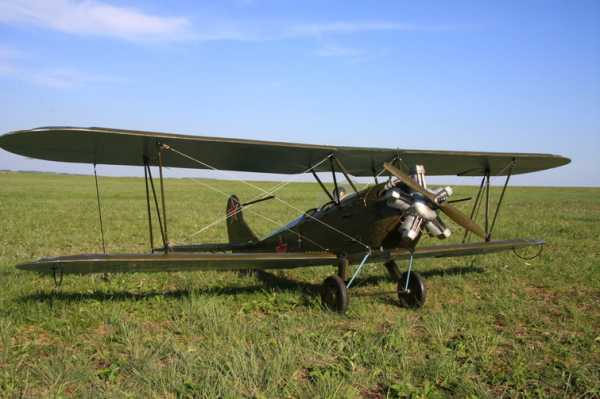

И вот, после удачного опыта постройки и эксплуатации По-2 По-2 Небесный тихоход +620
15 ноября 2014 года в 20:37&nbsp|&nbspДмитрий Киселёв&nbspЯрославль
Статья http://www.parkflyer.ru/blogs/view_entry/9961/

и установленного на нём четырёхтактного ASP 91, решил построить ещё один биплан. Сомнений не было — только Ан-2.

Подробно процесс постройки не фотографировал, покажу лишь те фотки, что есть. Технология постройки для меня стандартная. Материалы тоже — фанера, бальза, рейки и плёнка.

Начал, как всегда с капота. Пошёл в магазин с рулеткой и подобрал подходящее по размеру ведёрко с белой краской для потолков. Диаметр его около 15 см. Посчитал масштаб, получился размах около 1,9 м. Как раз то, что нужно! Купил ведёрко (точнее краску — отдельно не хотели продавать)))) и засел за компьютер. Не спеша, по вечерам, после работы, примерно за месяц, родил — таки нужные мне чертежи.

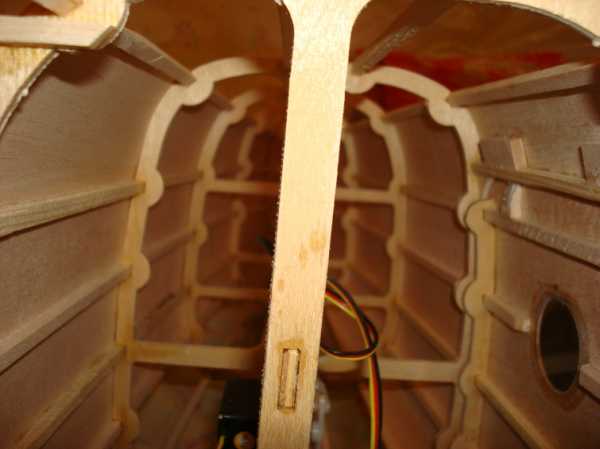

Далее дело за помощником, станочком то есть. Несколько вечеров потратил и напилил шпангоуты и нервюры. Знакомый нарезал мне сосновых реек 5Х5мм. Накупил клея и стал собирать.

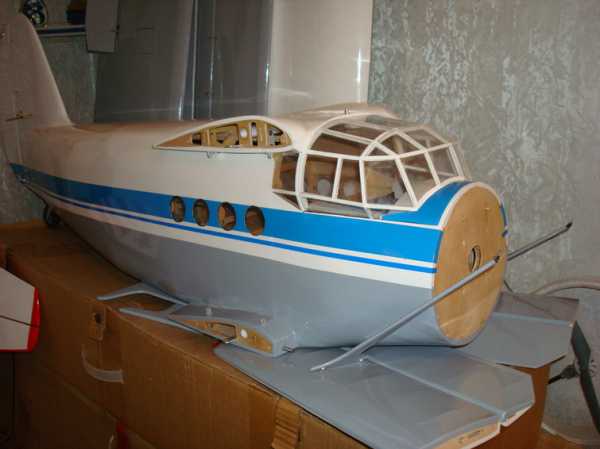

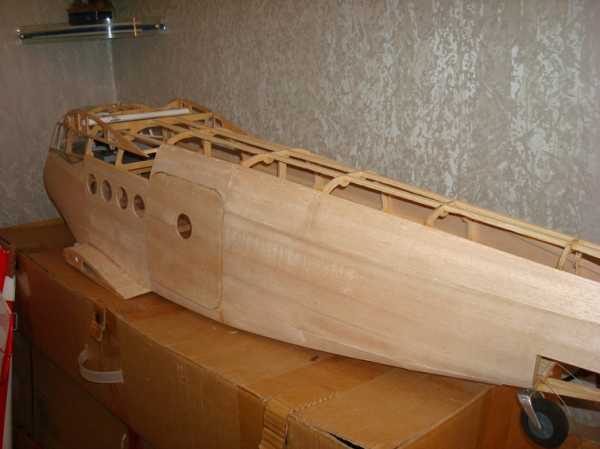

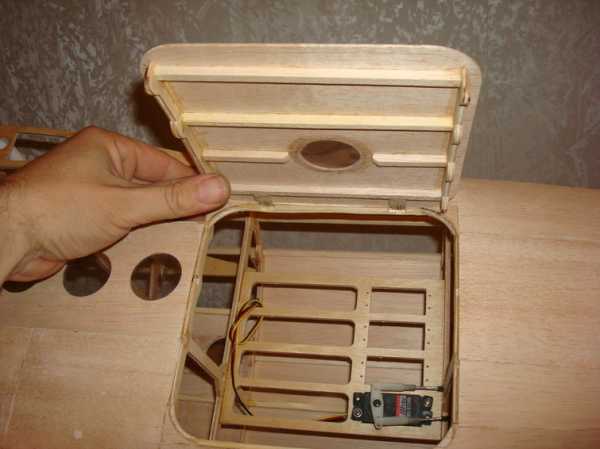

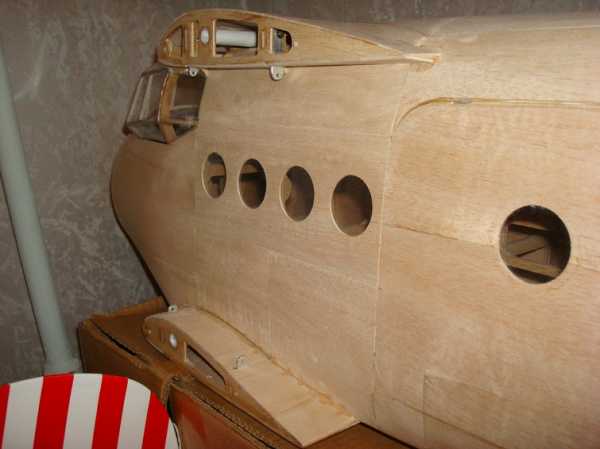

Для доступа к сервам и прочему оборудованию сделал открывающуюся грузовую дверь.

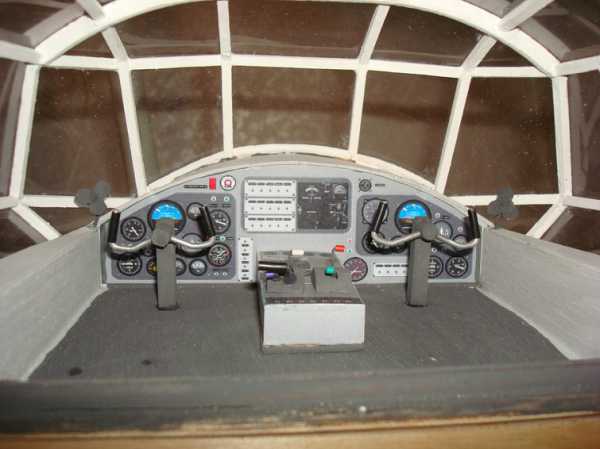

Кабину пилотов оформил без особых изысков. Распечатанные на принтере приборы и пенопластовые сиденья (на фото их пока нет)

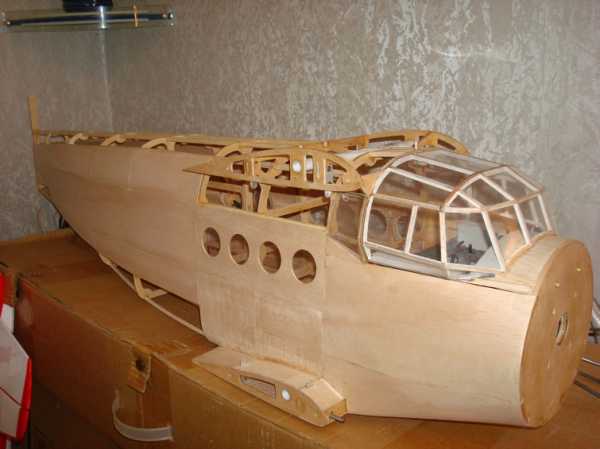

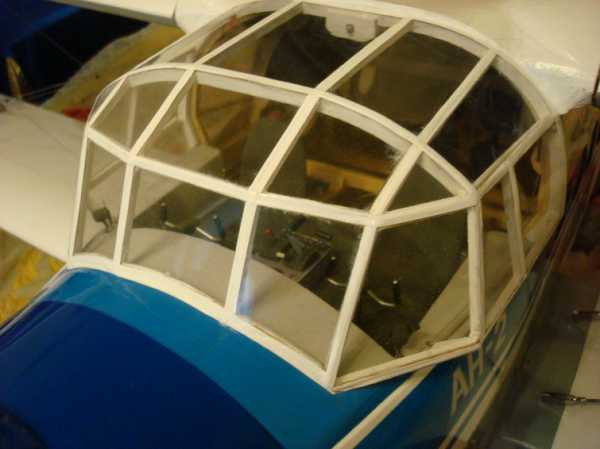

Переплёт кабины из бальзовых реечек 3Х3мм. Остекление, как всегда, из прозрачного упаковочного пластика.

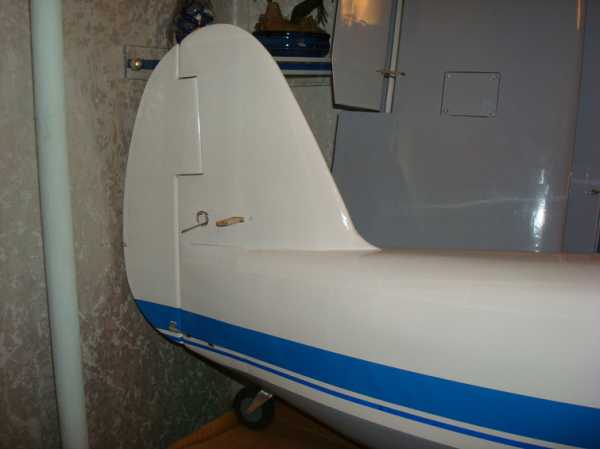

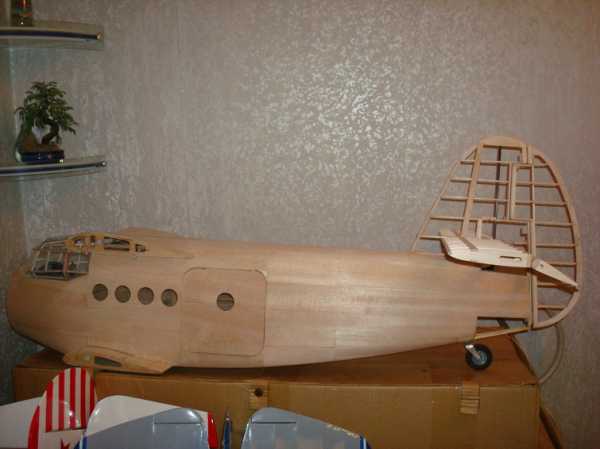

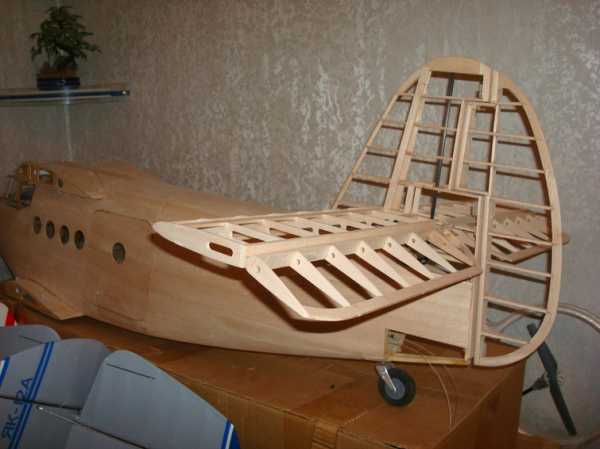

Киль, РН и стабилизатор — всё из бальзы. Чтоб не перетяжелить хвост, морда всё-таки не длинная у Аннушки.

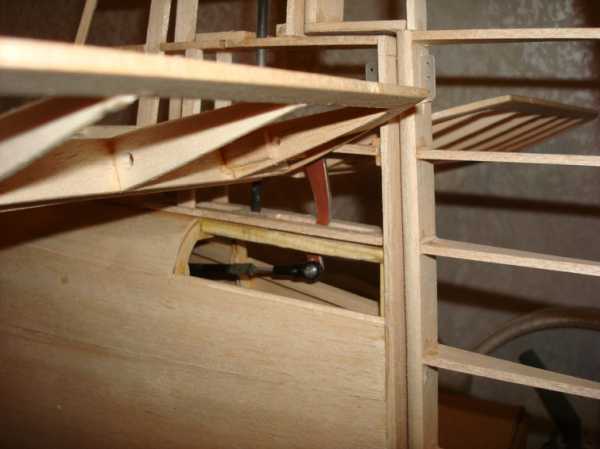

Здесь видно кабанчик и тягу руля высоты. Они внутри фюзеляжа.

На следующем снимке видны трубки для стыковки крыльев и ушки крепления расчалок.

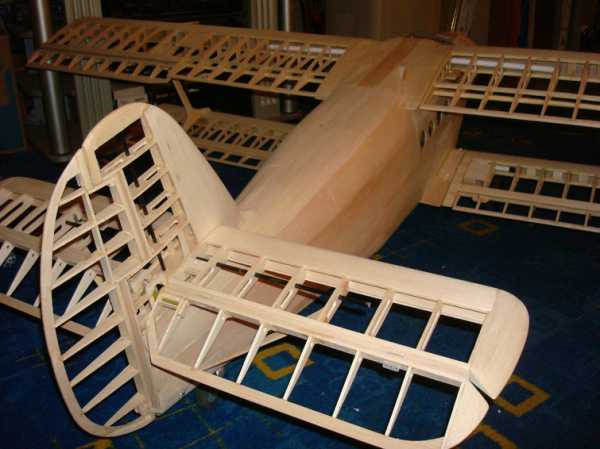

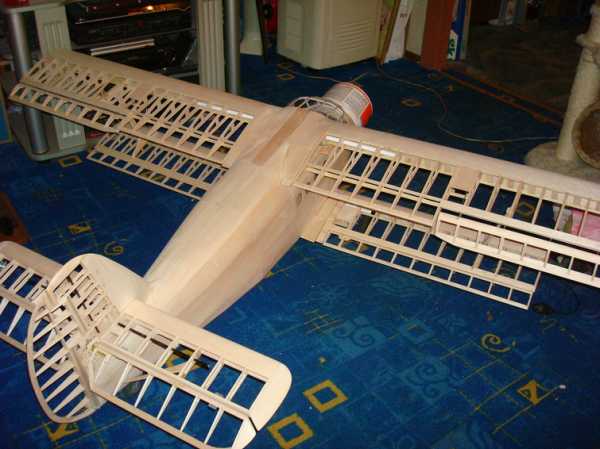

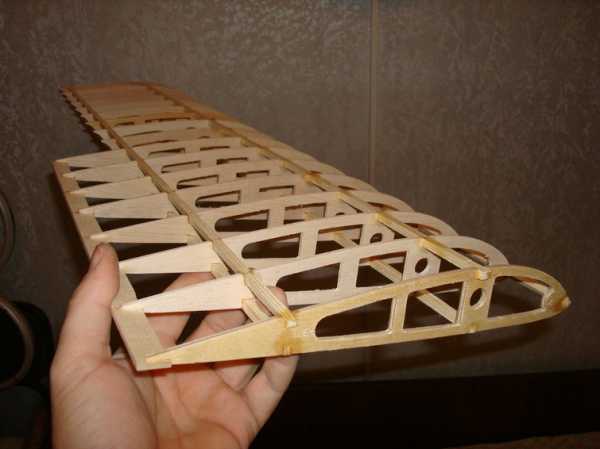

Далее наступил черёд сборки крыльев. Корневые нервюры и нервюры с креплениями стоек — из фанеры, остальные из 3мм бальзы. Лонжероны — сосновые рейки. Задняя кромка из бальзы. Все нервюры практически одинаковы. Вот где пригодился ЧПУ станочек. Такое колличество одинаковых нервюр напилить лобзиком наверное не смог бы. От верхних закрылков решил отказаться в пользу упрощения конструкции, хотя с ними было бы круче, наверное.

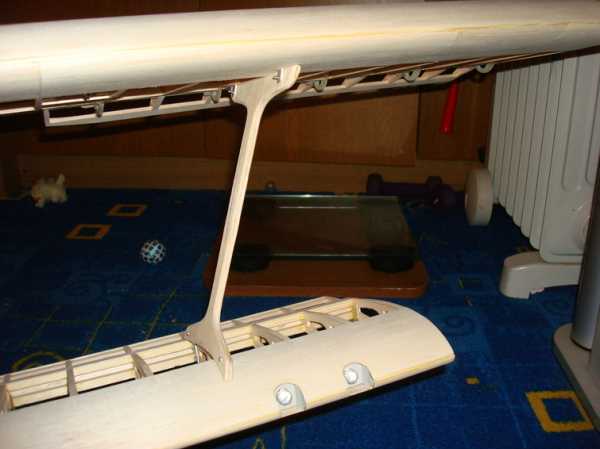

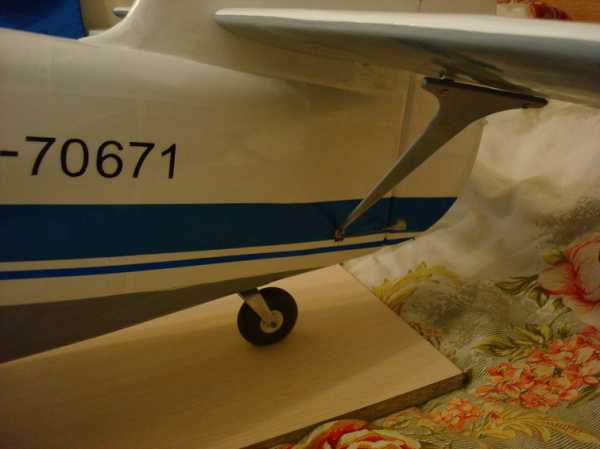

Стойки крыльев — бутерброд из фанеры и бальзы. Крепятся винтиками М2 к ушкам из алюминия. В нижних крыльях посадочные фары ( белые яркие светодиоды).

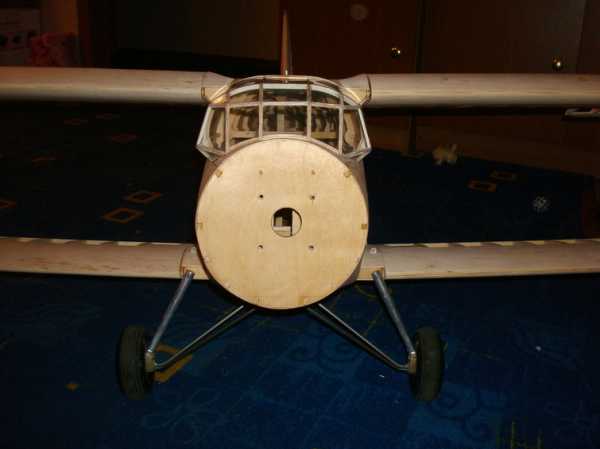

А вот мы уже на ногах стоим. Стойки шасси из алюминиевых трубок, внутри пружинки (хорошие пружинки получаются из сломанного автоматического зонтика). Рычаги — сварочные электроды 4 мм. Вместо колёс можно ставить лыжи. Они тоже были подготовлены, правда не самодельные.

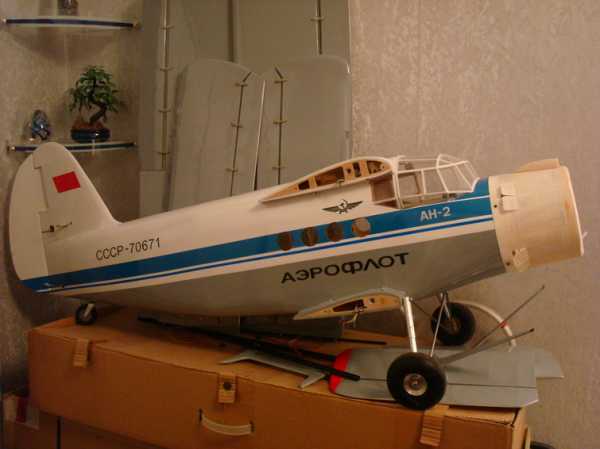

Предварительная примерка капота.

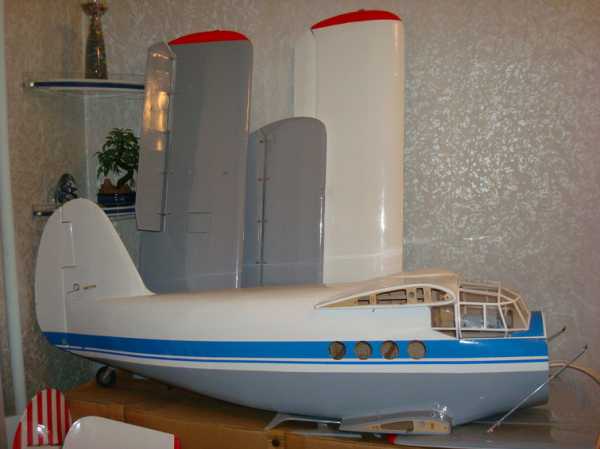

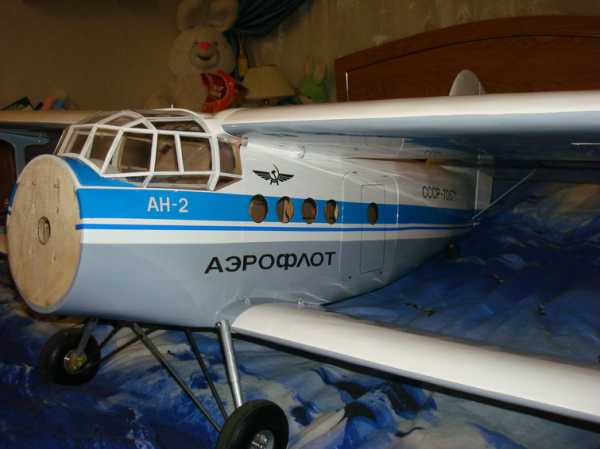

Ну вот добрался и до обтяжки. Как всегда в цвета Аэрофлота, моя любимая ливрея.

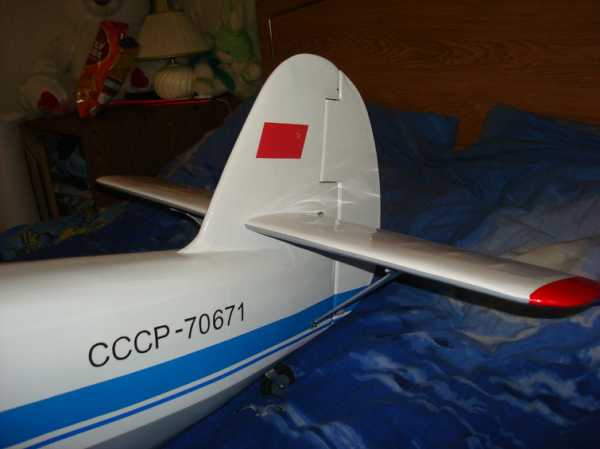

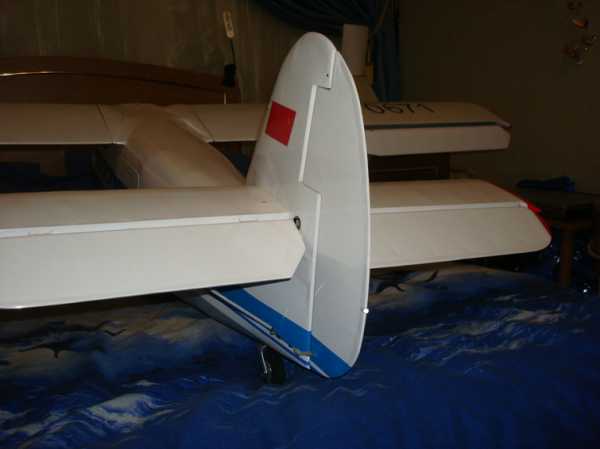

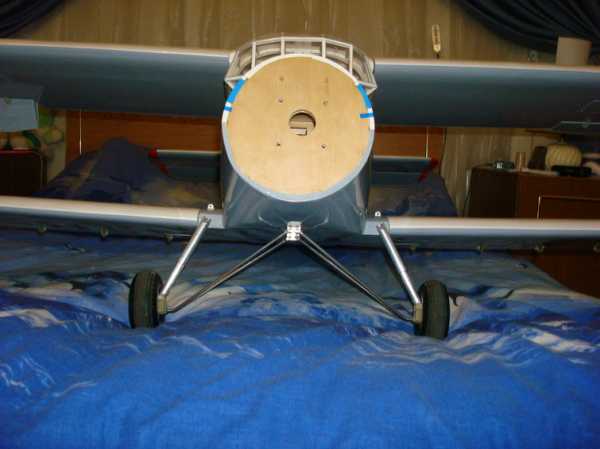

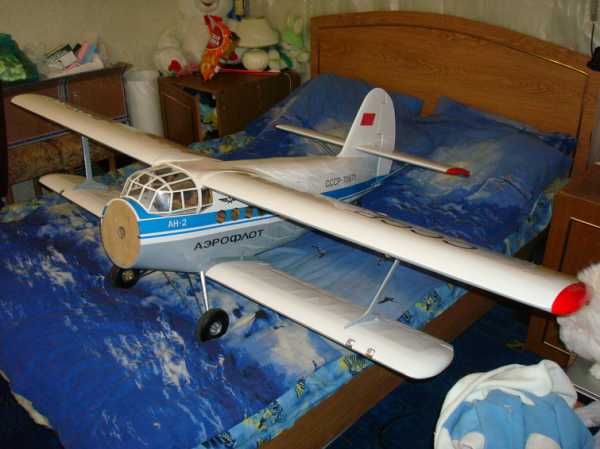

А теперь небольшая эротическая фотосессия на кровати))))

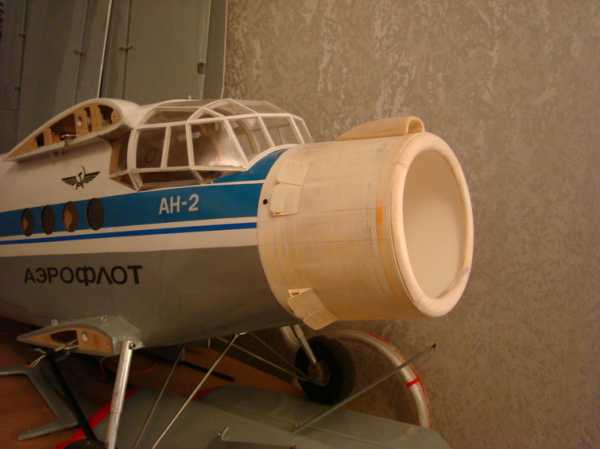

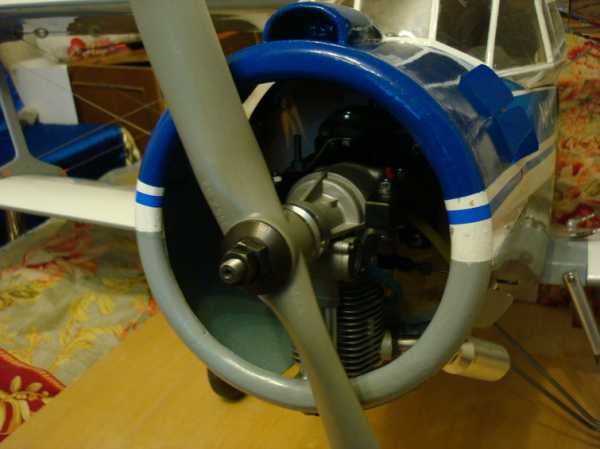

Ведёрко из под краски начинает принимать очертания капота.

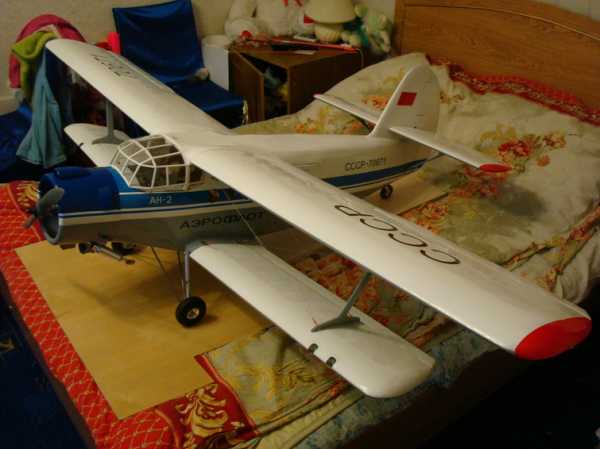

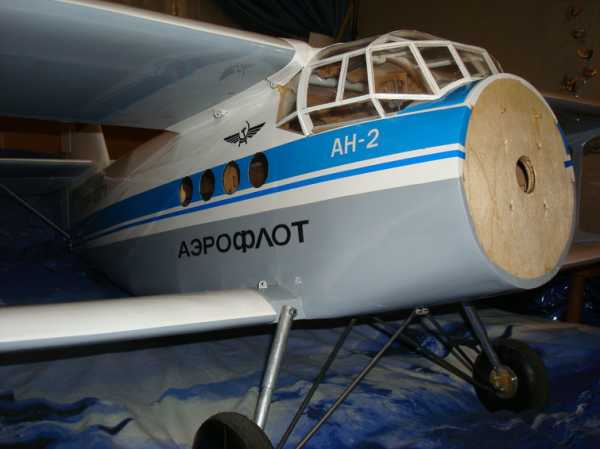

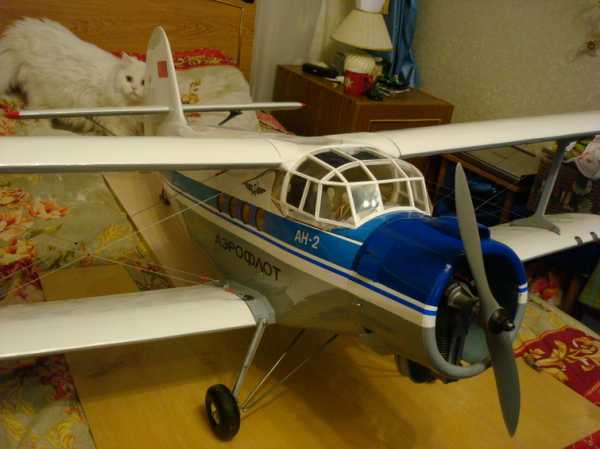

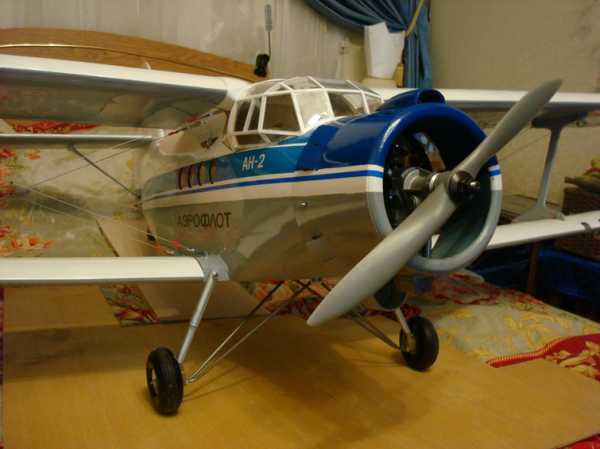

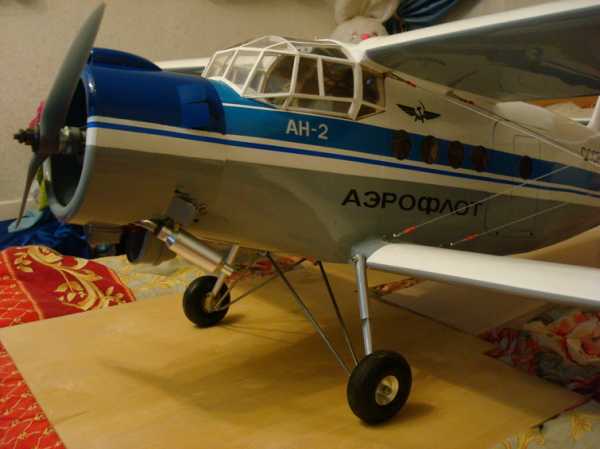

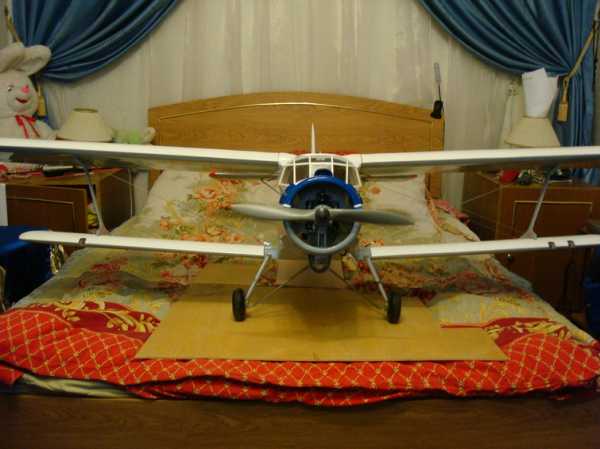

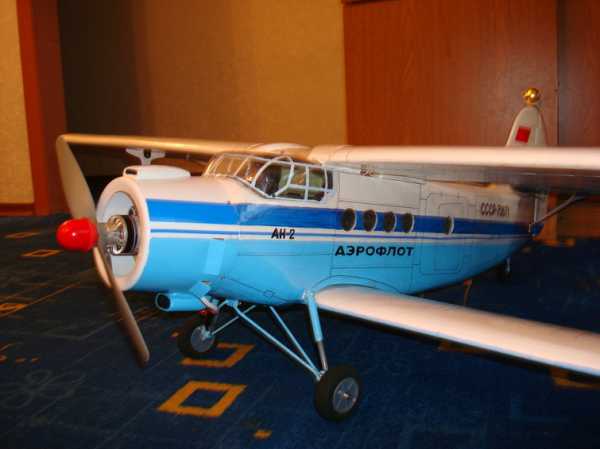

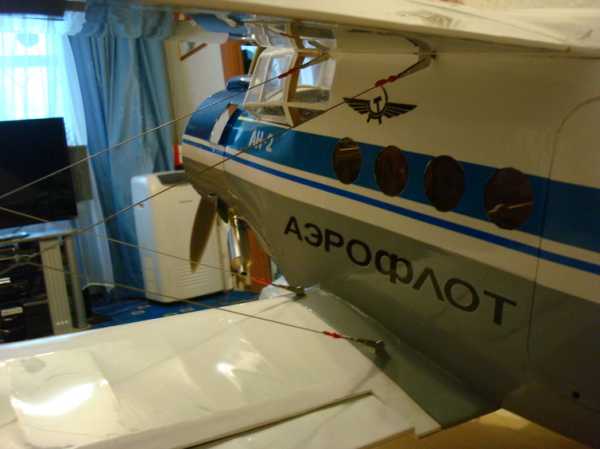

А вот и заключительная фотосессия на той же кровати, но уже в законченном виде.

Фрагмент видео с обкаткой двигателя. Забавно виляет хвостом)))).

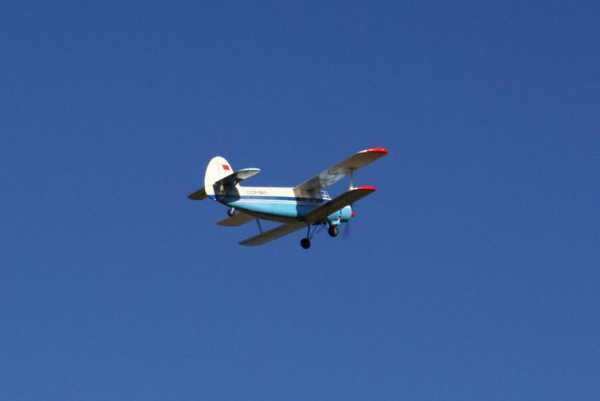

У меня не оказалось видео полёта этого самолёта, поэтому выкладываю видео нового владельца Аннушки.

Правда он переделал модель в электровариант, что впрочем нисколько не сказалось на лётных качествах этого самолёта.

ТТХ

Размах верхнего крыла — 1,9 м.
Вес — 4,3 кг.
Калильный двигатель ASP FS91AR (4-х тактный)
Товар http://www.parkflyer.ru/product/8984/

Винт 13Х6, 14Х6.
Сервы стандартные.
БАНО, Посадочные фары.

Мои чертежи: (An-2.rar)

Смотрите, задавайте вопросы, постараюсь всем ответить.

Продолжение следует……….))))

www.parkflyer.ru

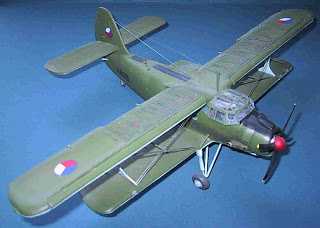

Бумажный моделизм или Модели из картона: Бумажная модель АН-2

Эти чертежи бумажной модели по уровню деталировки — лучшие на сегодняшний момент.
Давно я не видел столь сильно деталированных чертежей.
Скачать чертежи бумажной модели АН-2 можно в полной версии статьи.

В файле с чертежами бумажной авиамодели вы найдете следующее:
2 листа с описанием сборки

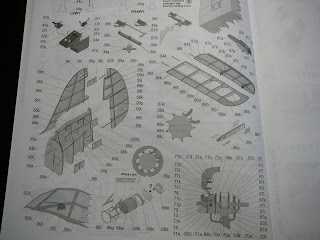

5 листов с подробными схемами, в них детально показаны как упрощенные варианты сборки элементов, так и более сложные. К примеру дается три варианта приборной доски и двигателя.
7 листов А4 на тонкой бумаге и 10 листов на плотной бумаге занимают сами чертежи бумажной модели АН-2
+ 1 лист со всевозможными проволочками и шаблонами, которые понадобятся для сборки полнофункциональной модели.



Фактически в них проработано всё, что только можно себе представить: максимально проработанный транспортный отсек, кабина пилотов, причем — макет двигателя вы можете сделать в 3-х уровнях сложности, даже сделать муляж электрической разводки самолета.


Отдельного слова заслуживает силовой набор. Бумажная модель фактически повторяет оригинал — есть силовые элементы не только фюзеляжа и крыла, но так же имеется и они и у рулевых поверхностей.

В чертежах бумажной модели самолета АН-2 приведены все подвижные детали, многие из них можно изготовить открытыми.

История самолета АН-2

Впервые идея создания такой машины, как Ан-2, т. е. многоцелевого самолета короткого взлета и посадки грузоподъемностью 1000-1500 кг для обслуживания труднодоступных районов страны, удовлетворения нужд сельского хозяйства и применения в качестве легкого военно-транспортного, была выдвинута О.К.Антоновым в октябре 1940 года.

После войны, организовав свое конструкторское бюро, Олег Антонов разработал новый самолет под наименованием Антонов Ан-2, девизом которого могло бы стать: «делай все, летай везде».
Еще до того, как получить свое окончательное название, самолет кратко обозначали СХ-1 (Сельскохозяйственный-1). С 31 августа 1947 г., когда в воздух поднялся опытный образец, и до настоящего времени самолет продолжает производиться в некоторых странах, хотя в России его не выпускают с конца 60-х годов. С 1960г. началось производство Ан-2 по лицензии в Польше компанией WSK-PZL и в Китае под наименованием Type 5 Transport Aeroplane — Y-5.

Общее число построенных до 1992г. в трех странах самолетов оценивается более, чем в 15000 экземпляров, причем 60% из них приходится на Польшу.

Самолеты Ан-2 и сейчас широко используются более, чем в 17 странах в различных целях. В настоящее время на регулярных авиалиниях осталось немного этих машин, хотя в процессе эксплуатации они доказали свою высокую надежность и безопасность.

Скачать чертежи бумажной модели АН-2 можно здесь.
Бумажный моделизм или Модели из картона

Ярлыки: Гражданская авиация

karton.rc-aviation.ru

Краткое описание конструкции самолета Ан-2

Самолет Ан-2 — нормальный биплан с двигателем АШ-62ИР и винтом В-509А-Д7 — предназначен для перевозки грузов и пассажиров. При незначительном переоборудовании он может быть применен также для следующих целей:

  • для борьбы с вредителями сельского хозяйства, для аэросева и подкормки посевов;
  • для геологической разведки;
  • для тушения лесных пожаров;
  • для эксплуатации на речных трассах и в Заполярье;
  • для санитарной службы.



Самолет может перевозить различные грузы или десять пассажиров.

Мощная механизация крыльев позволяет эксплуатировать самолет на необорудованных аэродромах и небольших площадках, в горах и обеспечивает устойчивое планирование на больших углах атаки.

Самолет снабжен радиоаппаратурой для ориентировки и связи с наземными станциями и оборудован приборами для слепого полета и слепой посадки.

Винт и фонарь кабины экипажа имеют противообледенительные устройства.

Фюзеляж — типа полумонокок, цельнометаллической конструкции.

Кабина летчика с двумя сиденьями закрыта просторным остекленным фонарем с хорошим обзором во всех направлениях.

Позади кабины летчика расположена кабина для грузов и пассажиров, в которой размещено 10 откидывающихся сидений.

Обе кабины имеют приточную и вытяжную вентиляцию, а также отопление теплым воздухом.

Общий объем кабины для грузов 12 3.

Размеры ее (4,1х 1,6х 1,8 позволяют перевозить грузы больших габаритов.

На левом борту находится грузовая дверь кабины размерами 1,53х 1,46 в которую вмонтирована дверь для пассажиров.

Пол кабины для грузов, собран из фанерных листов, вклеенных между двумя наружными листами дюралюминия, и покрыт пробковой крошкой.

Панели пола съемные и рассчитаны на сосредоточенную нагрузку 1000 2.

Бипланная коробка крыльев и хвостовое оперение состоят из металлического каркаса, обтянутого полотняной обшивкой. Крылья самолета по размаху имеют постоянный профиль.

На верхнем крыле установлены щелевые элероны, имеющие осевую аэродинамическую и весовую компенсации.

На левом элероне установлен триммер.

Элероны отклоняются дифференциально. Управление элеронами связано с управлением закрылками механизмами зависания.

По всему размаху верхнего крыла установлены автоматические предкрылки.

Для уменьшения посадочной скорости и сокращения взлетной дистанции на верхнем и нижнем крыльях установлены щелевые закрылки, имеющие осевую аэродинамическую компенсацию. Управление закрылками электрическое. Хвостовое оперение имеет симметричный профиль у корня и у конца. Руль высоты и руль направления имеют осевую аэродинамическую и весовую компенсации и триммеры. Неубирающееся пирамидального типа шасси самолета состоит из амортизационной стойки, переднего и заднего подкосов и колес полу баллонного типа с двусторонним пневматическим тормозом.

Управление тормозами производится гашеткой, установленной на левом штурвале.

Ориентирующееся хвостовое колесо полубаллонного типа, не убирающееся в полете, установлено на качающейся сварной ферме, соединенной с амортизационной стойкой.

Управление самолетом сдвоенное.

Проводка управления смешанная: тросовая и жесткая.

Двигатель АШ-62ИР, установленный на самолете, заключен в капот. Охлаждение двигателя воздушное.

Масло охлаждается в масляном воздушном радиаторе, установленном в нижней части капота.

На самолете Ан-2 установлен четырехлопастный автоматический винт прямой схемы В-509А-Д7.

Масляная система двигателя состоит из одного бака емкостью 125 л, расположенного на шпангоуте №1 фюзеляжа, радиатора, трубопроводов и арматуры.

Система питания двигателя топливом состоит из шести баков, расположенных в верхнем крыле, трубопроводов, агрегатов и арматуры.

Общая емкость топливных баков 1200 л.

Управление двигателем и бензокранами механическое.

Электросеть самолета питается от генератора, имеющего привод от двигателя.

Система противообледенения на самолете состоит из бака емкостью 20 л, установленного в нижней части фюзеляжа на шпангоуте № 4, насоса СН-1, двух кранов и трубопроводов.

Начиная с самолета № 152-01 на передней левой стороне фонаря устанавливаются два стекла с электрообогревом; правое стекло имеет тепловой обогрев.

В конструкции самолета широко применяются стандартные прессованные профили, литье и штамповка.

Оснастка, применяемая в серийном производстве самолета, обеспечивает взаимозаменяемость отдельных узлов и целых агрегатов.

Основными материалами и полуфабрикатами, применяемыми для постройки самолета, являются:

листовой дюралюминий, прессованные профили из дюралюминия, легированные стали, отливки и штамповки из алюминиевых сплавов, штамповки из легированных и углеродистых сталей, авиационное полотно, кожа, резина.
