ОСНОВНЫЕ ЧАСТИ И МЕХАНИЗМЫ АВТОМАТА АКС-74У

Экология ОСНОВНЫЕ ЧАСТИ И МЕХАНИЗМЫ АВТОМАТА АКС-74У

просмотров — 1827

1. Ствол со ствольной коробкой , крышкой ствольной коробки , ударно-спусковым механизмом , прицельным приспособлением , складывающимся прикладом и пистолетной рукояткой

2. Пламегаситель

3. Затворная рама с газовым поршнем

4. Затвор

5. Возвратный механизм

6. Газовая трубка со ствольной накладкой

7. Цевье

8. Магазин

9. Ремень

НАЗНАЧЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ АК.

Ствол служит для направления полета пули

Ствольная коробкаслужит для соединœения частей и механизмов автомата͵ для обеспечения закрывания канала ствола затвором и запирания затвора

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Пламегаситель служит для уменьшения величины звука и пламени при выстрелœе

Прицельные приспособления служат для наводки автомата при стрельбе по целям на различные расстояния

Ударно-спусковой механизм состоит:

1. курок

2. боевая пружина

3. спусковой крючок

4. шептало одиночного огня

5. автоспуск

6. пружина автоспуска

7. пружина замедлителя курка

8. замедлитель курка

9. переводчик

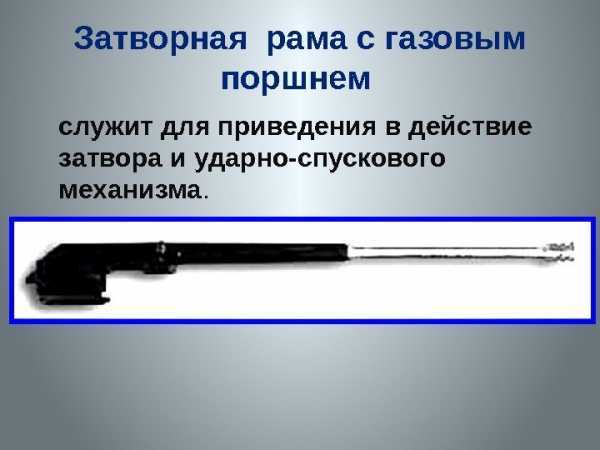

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма

Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положении

Газовая трубка служит для направления движения газового поршня

Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе

Цевьё служит для удобства действия и для предохранения рук автоматчика от ожогов

Магазин служит для помещения патронов и подачи их в ствольную коробку

Штык-нож служит для поражения противника в рукопашном бою

Приклад, пистолетная рукоятка, ремень служат для удобства действия автомата

oplib.ru

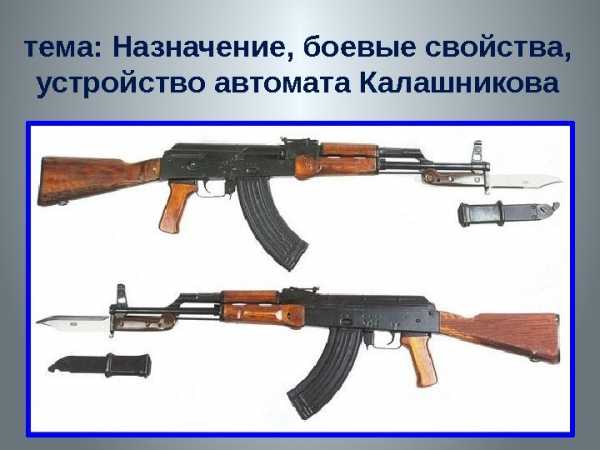

Назначение, боевые свойства, устройство автомата Калашникова

Описание презентации тема: Назначение, боевые свойства, устройство автомата Калашникова по слайдам

тема: Назначение, боевые свойства, устройство автомата Калашникова

Учебные вопросы: 1. Назначение, боевые свойства, общее устройство 7, 62 -мм модернизированного автомата Калашникова (АКМ) и 5, 45 -мм автоматов Калашникова АК-74, АКС-74 у. 2. Назначение и устройство частей и механизмов автомата. 3. Неполная разборка автомата и сборка после нее. 4. Задержки при стрельбе из автомата и способы их устранения. Уход за автоматом.

Литература: 1. Федеральный закон от 13. 12. 96 года № 150 -ФЗ «Об оружии» 2. Приказ МВД РФ от 13. 11. 12 года № 1030 дсп «Об утверждении Наставления по организации огневой подготовки в органах внутренних дел Российской Федерации» . 3. Наставление по стрелковому делу. Москва. Воениздат, 1985 год. 4. Огневая подготовка: Учебник /под общей редакцией кандидата юридических наук Н. В. Румянцева – М, : ЦОКР МВД России, 2009 – 672 с.

Назначение, боевые свойства, общее устройство 7, 62 мм автомата АКМ, 5, 45 мм автоматов АК-74, АКС-74 у • Автомат Калашникова является индивидуальным оружием и предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож (кроме АКС-74 у).

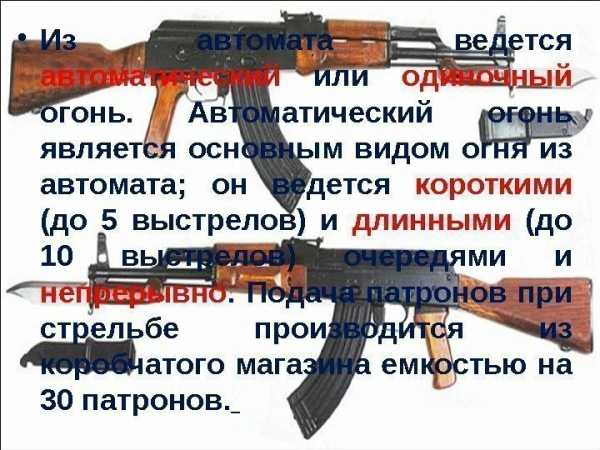

• Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня из автомата; он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 30 патронов.

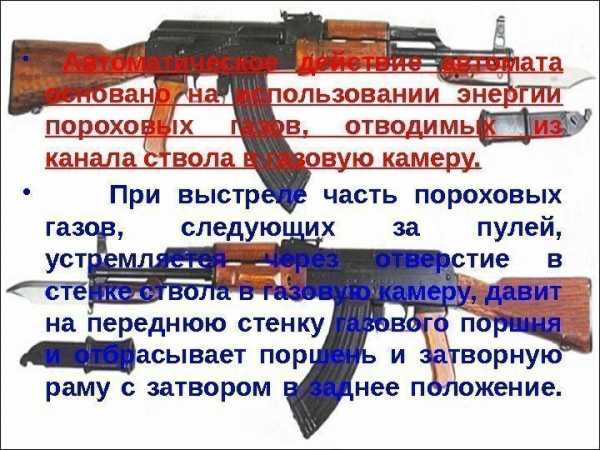

• Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру. • При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение.

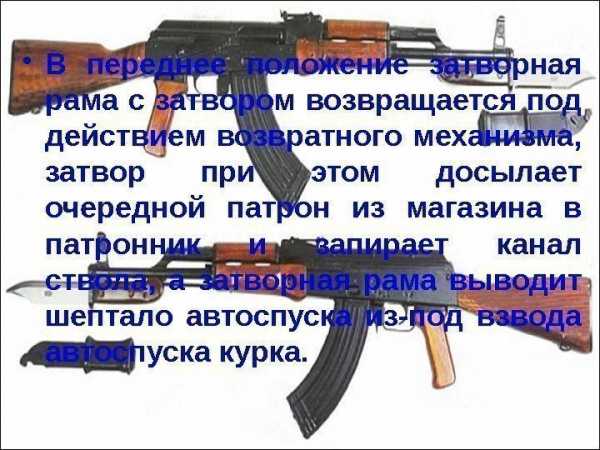

• В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и запирает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка.

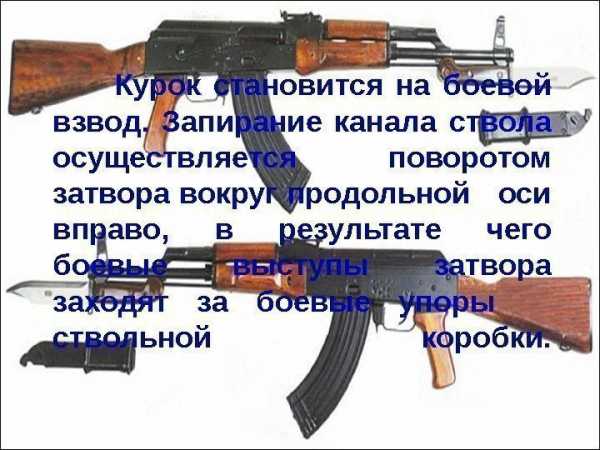

Курок становится на боевой взвод. Запирание канала ствола осуществляется поворотом затвора вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.

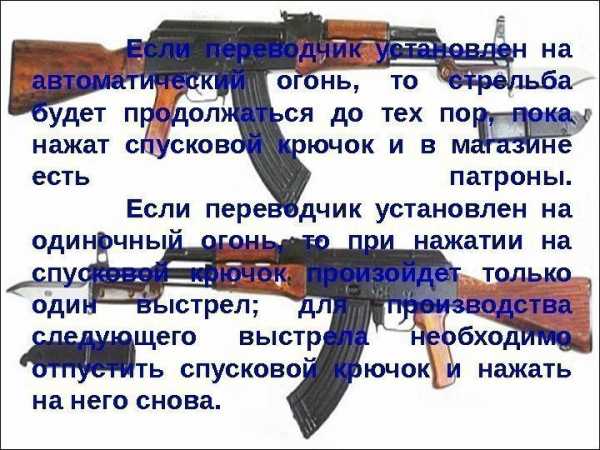

Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны. Если переводчик установлен на одиночный огонь, то при нажатии на спусковой крючок произойдет только один выстрел; для производства следующего выстрела необходимо отпустить спусковой крючок и нажать на него снова.

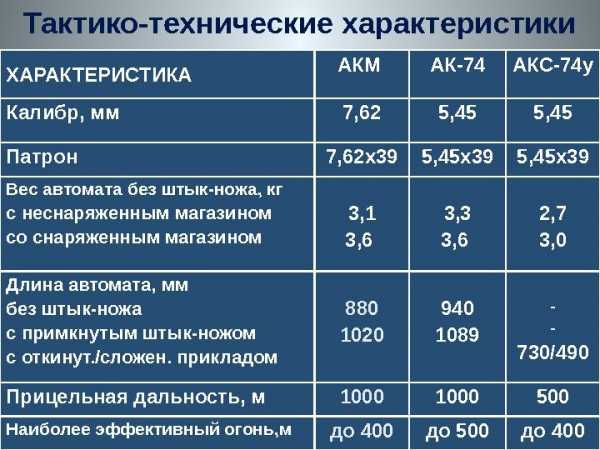

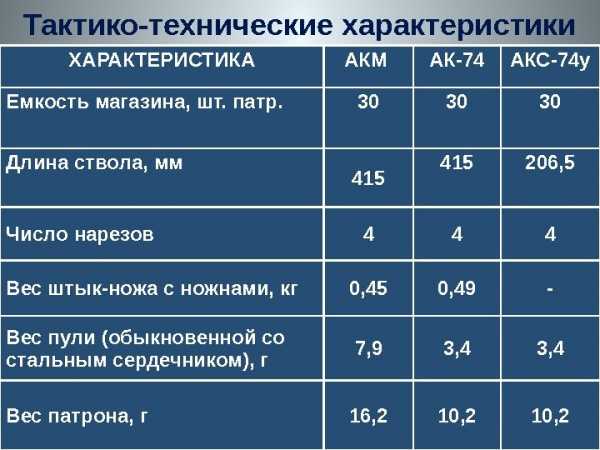

Тактико-технические характеристики ХАРАКТЕРИСТИКА АКМ АК-74 АКС-74 у Калибр, мм 7, 62 5, 45 Патрон 7, 62 х39 5, 45 х39 Вес автомата без штык-ножа, кг с неснаряженным магазином со снаряженным магазином 3, 1 3, 6 3, 3 3, 6 2, 7 3, 0 Длина автомата, мм без штык-ножа с примкнутым штык-ножом с откинут. /сложен. прикладом 880 1020 940 1089 — — 730/490 Прицельная дальность, м 1000 500 Наиболее эффективный огонь, м до 400 до 500 до

Тактико-технические характеристики ХАРАКТЕРИСТИКА АКМ АК-74 АКС-74 у Начальная скорость пули, м/с 715 900 735 Темп стрельбы, выстр. /мин. ~600 650 -700 Боевая скорострельность, выс. /мин. при стрельбе одиночными выстрелами при стрельбе очередями 40 100 Дальность прямого выстрела по грудной фигуре (выс. 50 см), м по бегущей фигуре (выс. 150 см), м 350 525 440 625 360 520 Дальность, до которой сохраняется убойное действие пули, м 1500 1350 1100 Предельная дальность полета пули, м

Тактико-технические характеристики ХАРАКТЕРИСТИКА АКМ АК-74 АКС-74 у Емкость магазина, шт. патр. 30 30 30 Длина ствола, мм 415 206, 5 Число нарезов 4 4 4 Вес штык-ножа с ножнами, кг 0, 45 0, 49 — Вес пули (обыкновенной со стальным сердечником), г 7, 9 3, 4 Вес патрона, г 16, 2 10,

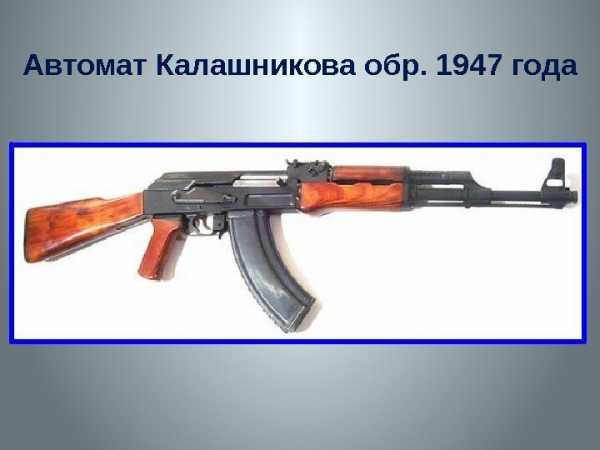

Автомат Калашникова обр. 1947 года

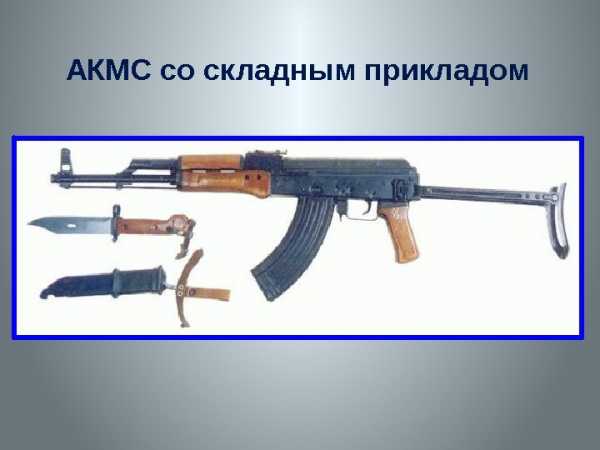

АКМС со складным прикладом

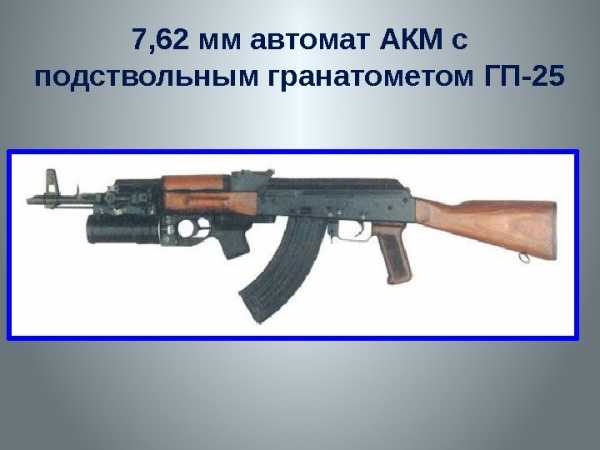

7, 62 мм автомат АКМ с подствольным гранатометом ГП-

5. 45 мм автомат Калашникова АК-

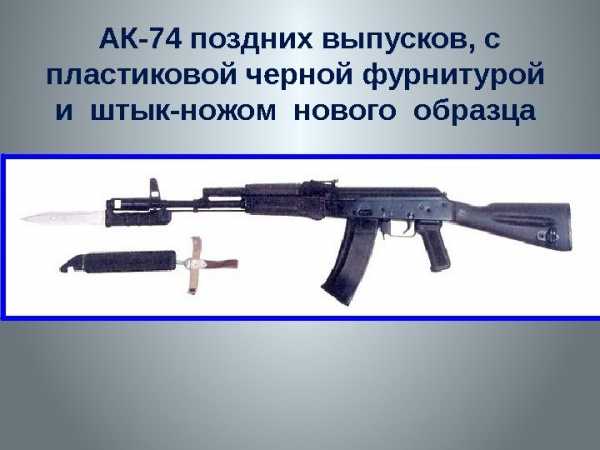

АК-74 поздних выпусков, с пластиковой черной фурнитурой и штык-ножом нового образца

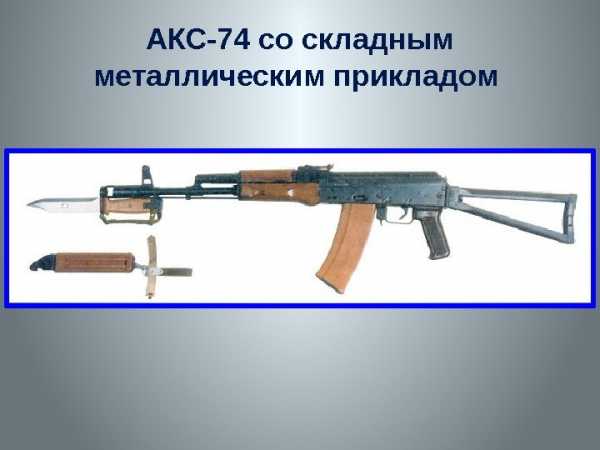

АКС-74 со складным металлическим прикладом

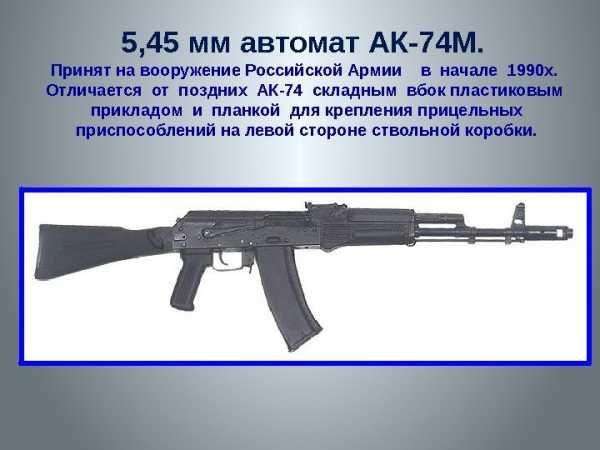

5, 45 мм автомат АК-74 М. Принят на вооружение Российской Армии в начале 1990 х. Отличается от поздних АК-74 складным вбок пластиковым прикладом и планкой для крепления прицельных приспособлений на левой стороне ствольной коробки.

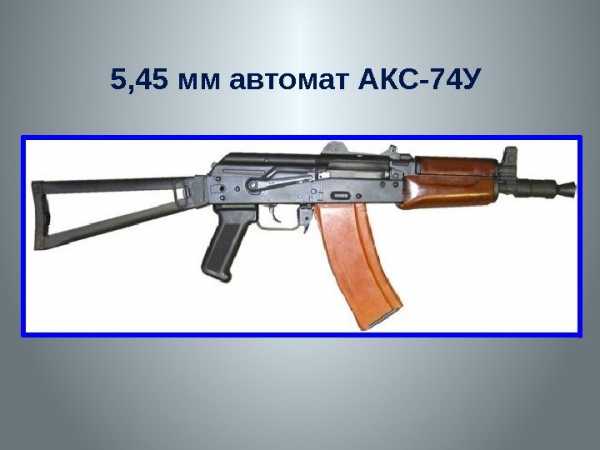

5, 45 мм автомат АКС-74 У

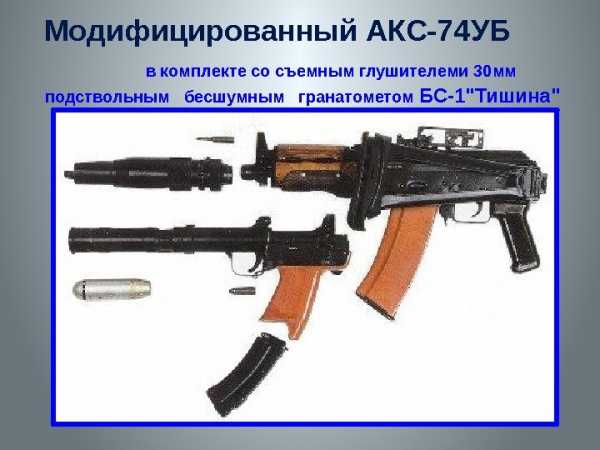

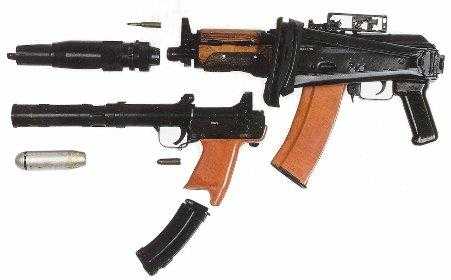

Модифицированный АКС-74 УБ в комплекте со съемным глушителеми 30 мм подствольным бесшумным гранатометом БС-1″Тишина»

Общее устройство автомата Калашникова

Автомат состоит из следующих основных частей и механизмов: 1. ствол со ствольной коробкой, с прицельным приспособлением, прикладом и пистолетной рукояткой; 2. крышка ствольной коробки; 3. затворная рама с газовым поршнем; 4. затвор; 5. возвратный механизм; 6. газовая трубка со ствольной накладкой; 7. ударно-спусковой механизм; 8. цевьё; 9. магазин. Кроме того, у автомата имеется штык-нож. В комплект автомата входят : принадлежность (шомпол и пенал с принадлежностью), ремень и сумка для магазинов.

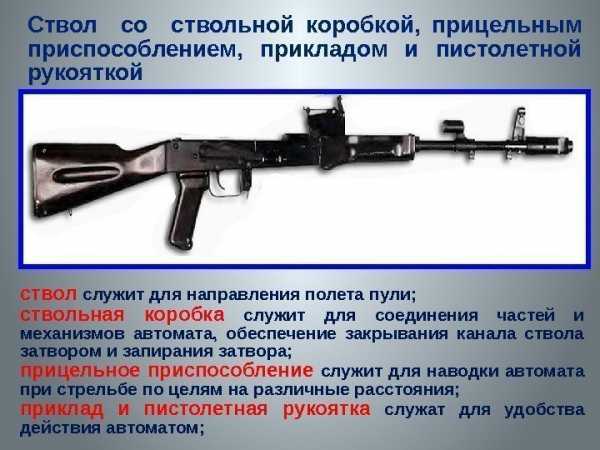

Ствол со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой ствол служит для направления полета пули; ствольная коробка служит для соединения частей и механизмов автомата, обеспечение закрывания канала ствола затвором и запирания затвора; прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния; приклад и пистолетная рукоятка служат для удобства действия автоматом;

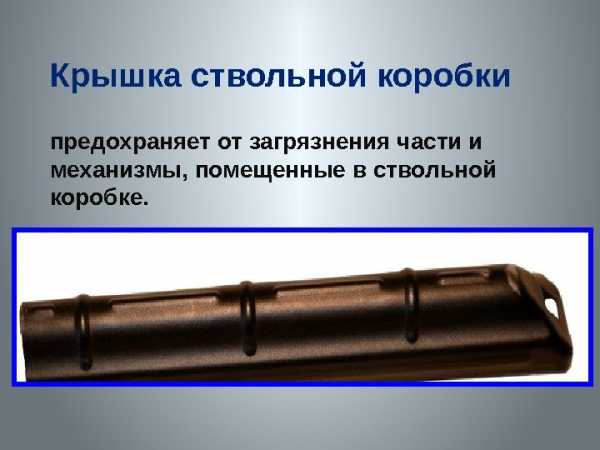

Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

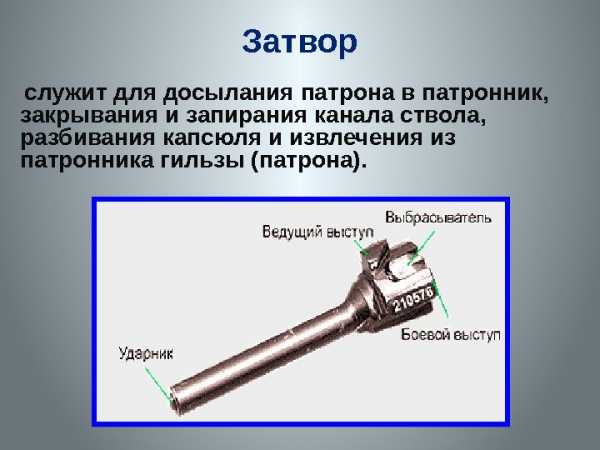

Затвор служит для досылания патрона в патронник, закрывания и запирания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).

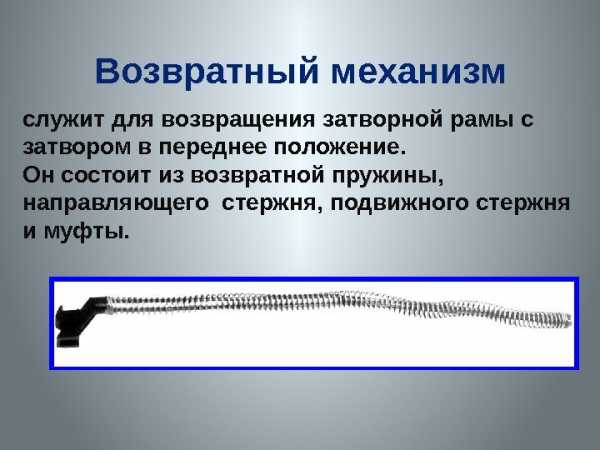

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины, направляющего стержня, подвижного стержня и муфты.

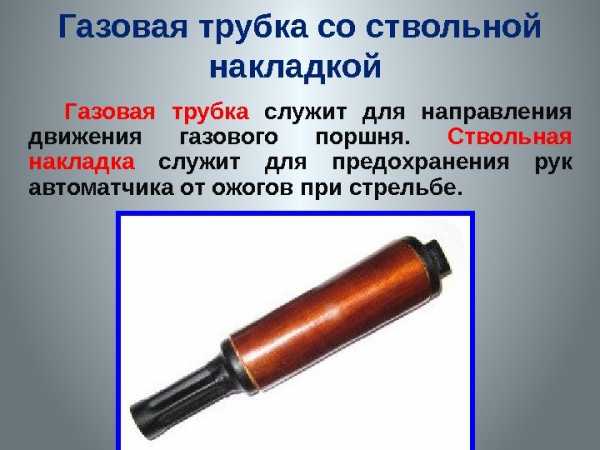

Газовая трубка со ствольной накладкой Газовая трубка служит для направления движения газового поршня. Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе.

Части ударно-спускового механизма 1 – курок; 2 — боевая пружина; 3– спусковой крючок; 4 – шептало одиночного огня; 5 – автоспуск; 6 — пружина автоспуска; 7 -переводчик; 8 – замедлитель курка; 9 – оси; • Ударно-спусковой механизм служит для : • спуска курка с боевого взвода или со взвода автоспуска; • нанесения удара по ударнику; • обеспечения ведения автоматического или одиночного огня; • прекращения стрельбы; • предотвращения выстрелов при незапертом затворе; • постановки автомата на предохранитель.

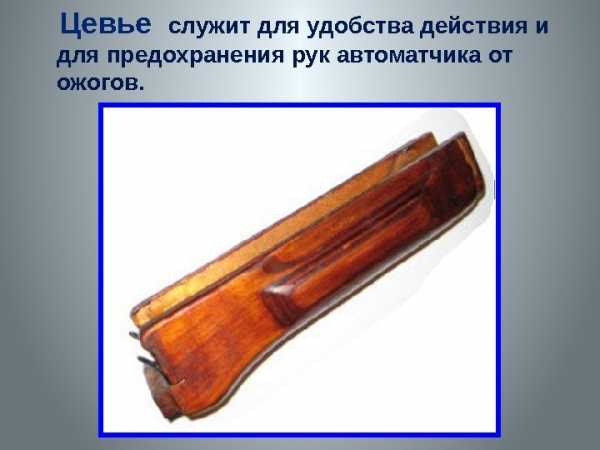

Цевье служит для удобства действия и для предохранения рук автоматчика от ожогов.

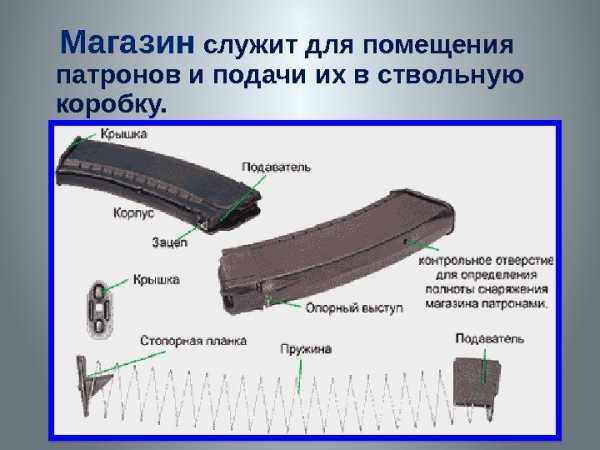

Магазин служит для помещения патронов и подачи их в ствольную коробку.

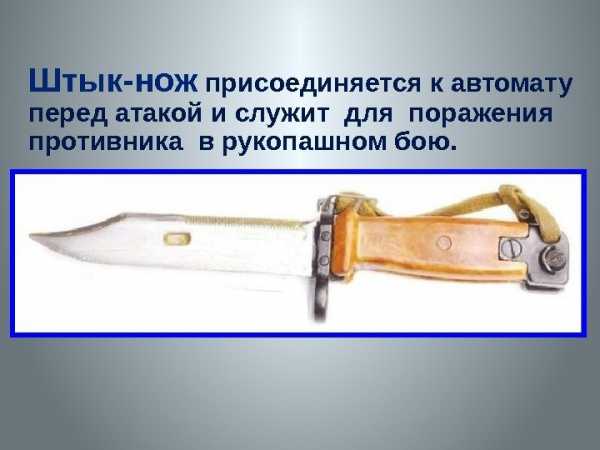

Штык-нож присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою.

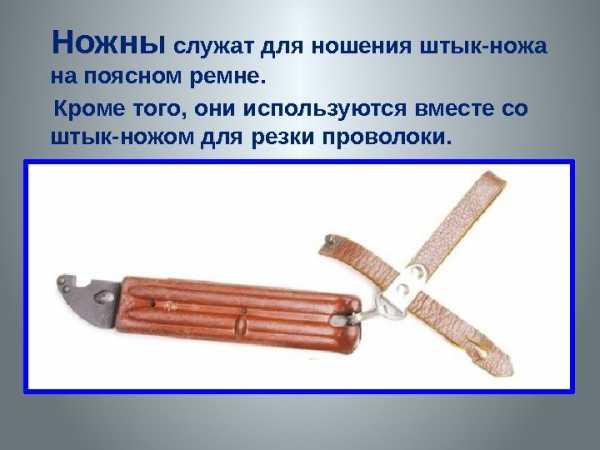

Ножны служат для ношения штык-ножа на поясном ремне. Кроме того, они используются вместе со штык-ножом для резки проволоки.

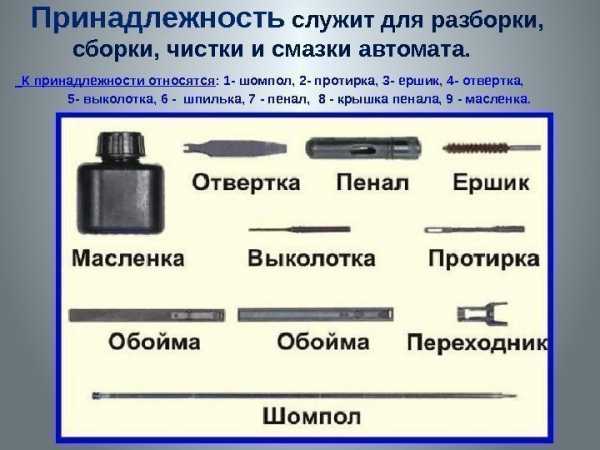

Принадлежность служит для разборки, сборки, чистки и смазки автомата. К принадлежности относятся : 1 — шомпол, 2 — протирка, 3 — ершик, 4 — отвертка, 5 — выколотка, 6 — шпилька, 7 — пенал, 8 — крышка пенала, 9 — масленка.

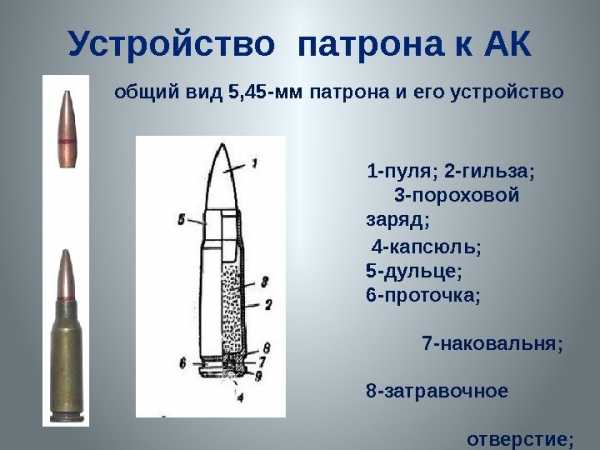

Устройство патрона к АК 1 -пуля; 2 -гильза; 3 -пороховой заряд; 4 -капсюль; 5 -дульце; 6 -проточка; 7 -наковальня; 8 -затравочное отверстие; 9 -ударный состав общий вид 5, 45 -мм патрона и его устройство

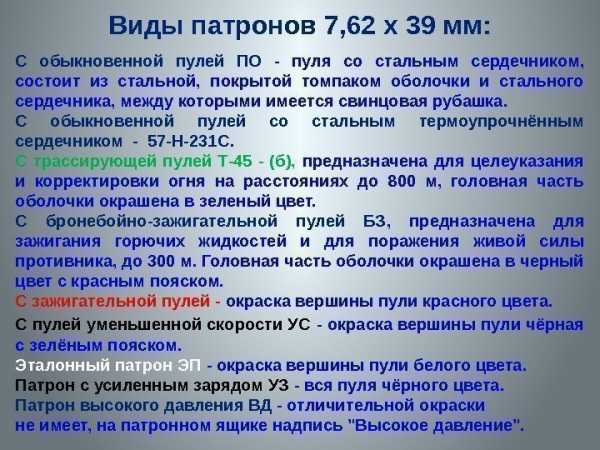

Виды патронов 7, 62 х 39 мм: С обыкновенной пулей ПО — пуля со стальным сердечником, состоит из стальной, покрытой томпаком оболочки и стального сердечника, между которыми имеется свинцовая рубашка. С обыкновенной пулей со стальным термоупрочнённым сердечником — 57 -Н-231 С. С трассирующей пулей Т-45 — (б), предназначена для целеуказания и корректировки огня на расстояниях до 800 м, головная часть оболочки окрашена в зеленый цвет. С бронебойно-зажигательной пулей БЗ , предназначена для зажигания горючих жидкостей и для поражения живой силы противника, до 300 м. Головная часть оболочки окрашена в черный цвет с красным пояском. С зажигательной пулей — окраска вершины пули красного цвета. С пулей уменьшенной скорости УС — окраска вершины пули чёрная с зелёным пояском. Эталонный патрон ЭП — окраска вершины пули белого цвета. Патрон с усиленным зарядом УЗ — вся пуля чёрного цвета. Патрон высокого давления ВД — отличительной окраски не имеет, на патронном ящике надпись «Высокое давление».

Виды патронов 7, 62 х 39 мм: ПО ПН 57 -Н-231 С 7 Н 23 57 -БЗ-

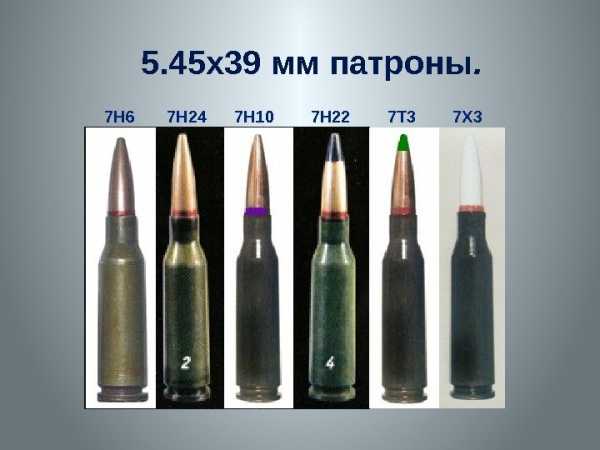

5. 45 х39 мм патроны для АК.

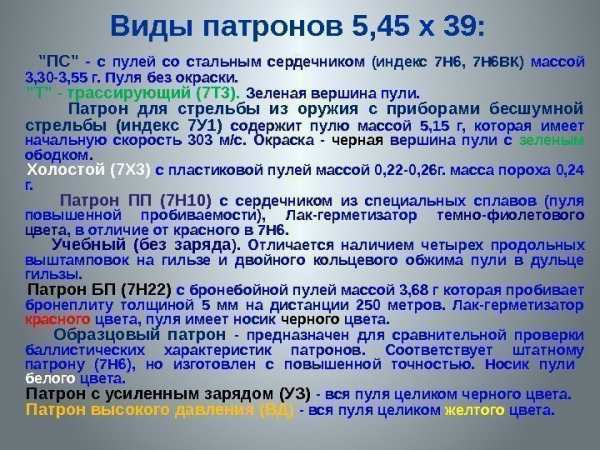

Виды патронов 5, 45 х 39: «ПС» — с пулей со стальным сердечником (индекс 7 Н 6, 7 Н 6 ВК) массой 3, 30 -3, 55 г. Пуля без окраски. «Т» — трассирующий (7 T 3). Зеленая вершина пули. Патрон для стрельбы из оружия с приборами бесшумной стрельбы (индекс 7 У 1) содержит пулю массой 5, 15 г, которая имеет начальную скорость 303 м/с. Окраска — черная вершина пули с зеленым ободком. Xолостой (7 X 3) с пластиковой пулей массой 0, 22 -0, 26 г. масса пороха 0, 24 г. Патрон ПП (7 Н 10) с сердечником из специальных сплавов (пуля повышенной пробиваемости), Лак-герметизатор темно-фиолетового цвета , в отличие от красного в 7 Н 6. Учебный (без заряда ). Отличается наличием четырех продольных выштамповок на гильзе и двойного кольцевого обжима пули в дульце гильзы. Патрон БП (7 Н 22) с бронебойной пулей массой 3, 68 г которая пробивает бронеплиту толщиной 5 мм на дистанции 250 метров. Лак-герметизатор красного цвета, пуля имеет носик черного цвета. Образцовый патрон — предназначен для сравнительной проверки баллистических характеристик патронов. Соответствует штатному патрону (7 Н 6), но изготовлен с повышенной точностью. Носик пули белого цвета. Патрон с усиленным зарядом (УЗ) — вся пуля целиком черного цвета. Патрон высокого давления (ВД) — вся пуля целиком желтого цвета.

5. 45 х39 мм патроны. 7 Н 6 7 Н 24 7 Н 10 7 Н 22 7 Т 3 7 Х

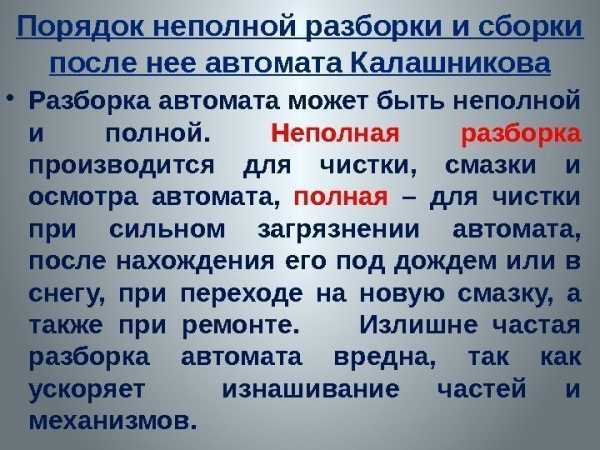

Порядок неполной разборки и сборки после нее автомата Калашникова • Разборка автомата может быть неполной и полной. Неполная разборка производится для чистки, смазки и осмотра автомата, полная – для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте. Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов.

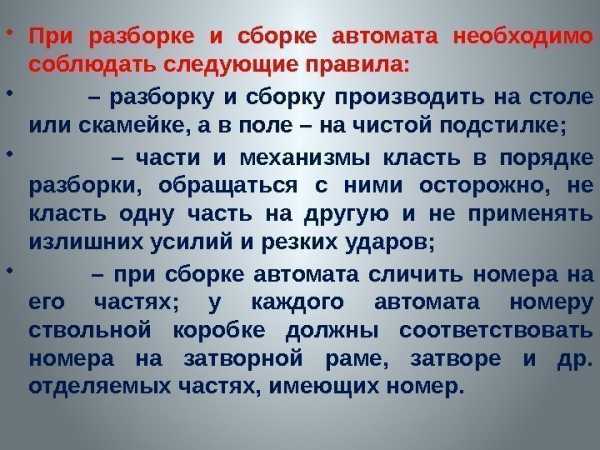

• При разборке и сборке автомата необходимо соблюдать следующие правила: • – разборку и сборку производить на столе или скамейке, а в поле – на чистой подстилке; • – части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов; • – при сборке автомата сличить номера на его частях; у каждого автомата номеру ствольной коробке должны соответствовать номера на затворной раме, затворе и др. отделяемых частях, имеющих номер.

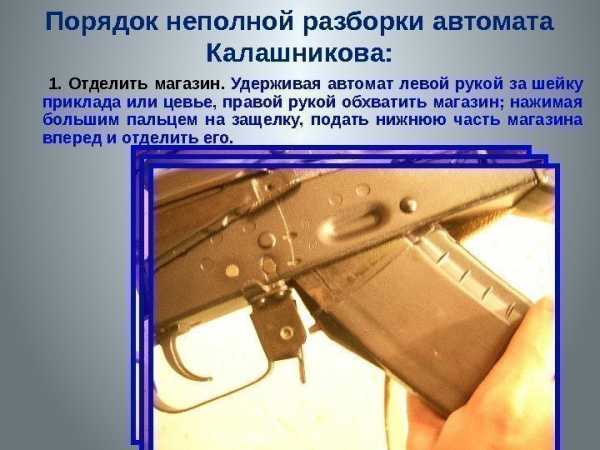

Порядок неполной разборки автомата Калашникова: 1. Отделить магазин. Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

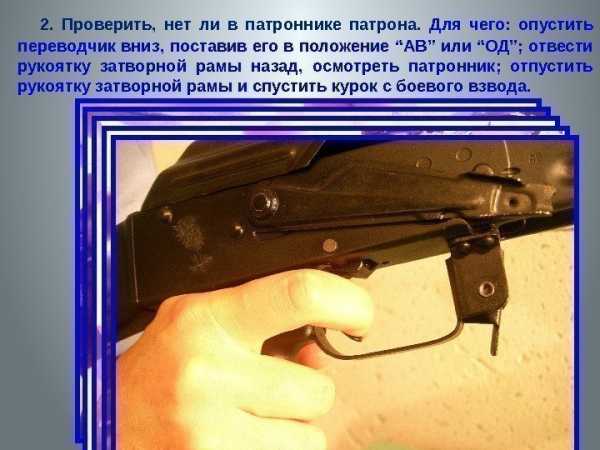

2. Проверить, нет ли в патроннике патрона. Для чего: опустить переводчик вниз, поставив его в положение “АВ” или “ОД”; отвести рукоятку затворной рамы назад, осмотреть патронник; отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

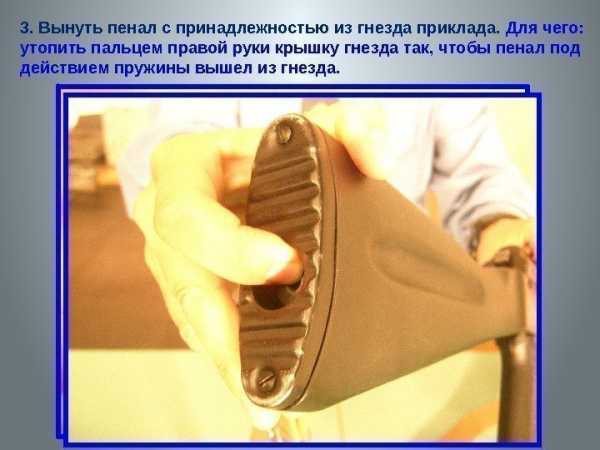

3. Вынуть пенал с принадлежностью из гнезда приклада. Для чего: утопить пальцем правой руки крышку гнезда так, чтобы пенал под действием пружины вышел из гнезда.

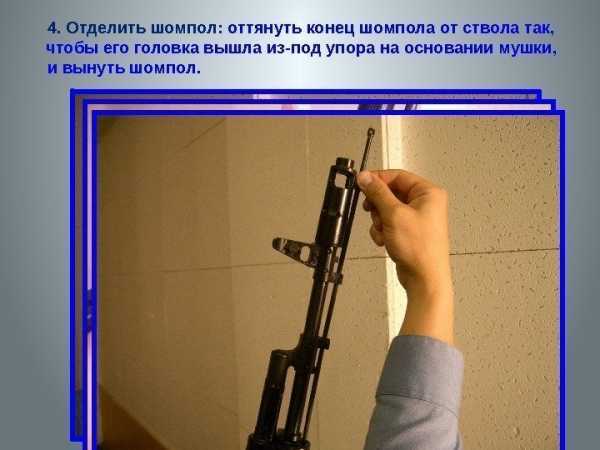

4. Отделить шомпол: оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки, и вынуть шомпол.

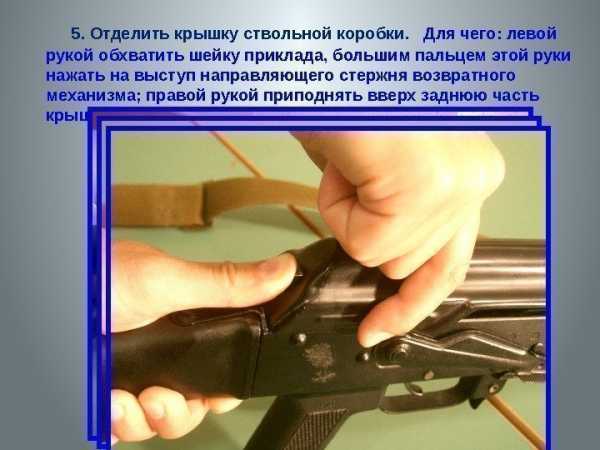

5. Отделить крышку ствольной коробки. Для чего: левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма; правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку.

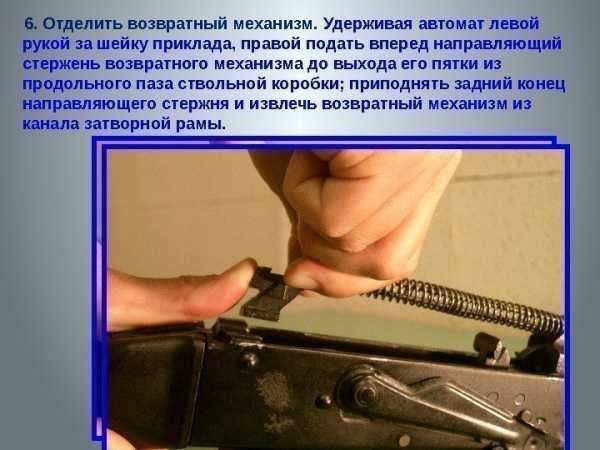

6. Отделить возвратный механизм. Удерживая автомат левой рукой за шейку приклада, правой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

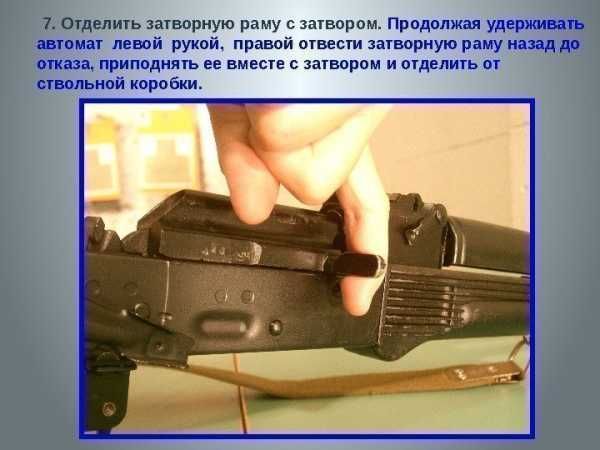

7. Отделить затворную раму с затвором. Продолжая удерживать автомат левой рукой, правой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

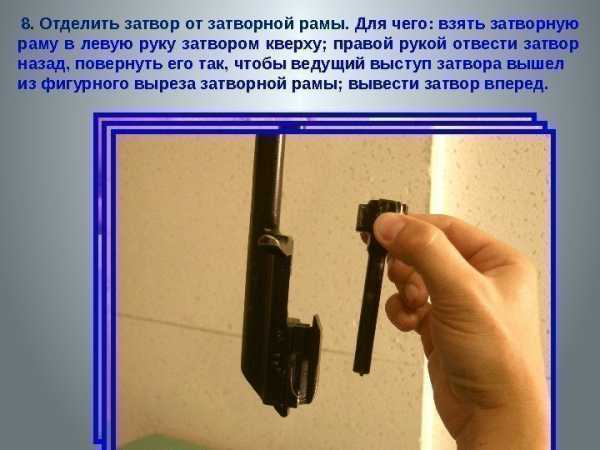

8. Отделить затвор от затворной рамы. Для чего: взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы; вывести затвор вперед.

9. Отделить газовую трубку со ствольной накладкой: удерживая автомат левой рукой, правой надеть пенал с принадлежностью прямоугольным отверстием на выступ замыкателя газовой трубки; повернуть замыкатель от себя до вертикального положения; снять газовую трубку с патрубка газовой камеры.

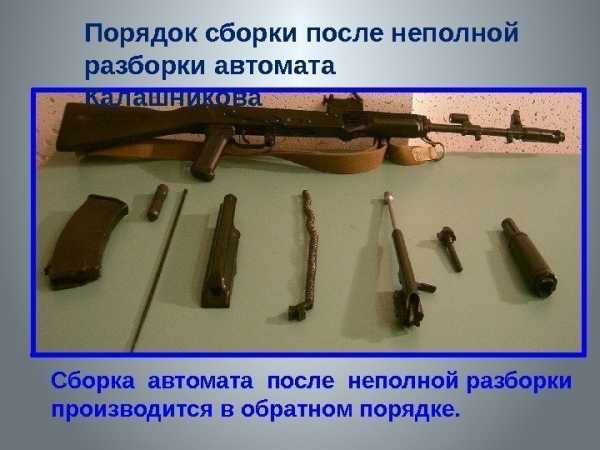

Порядок сборки после неполной разборки автомата Калашникова Сборка автомата после неполной разборки производится в обратном порядке.

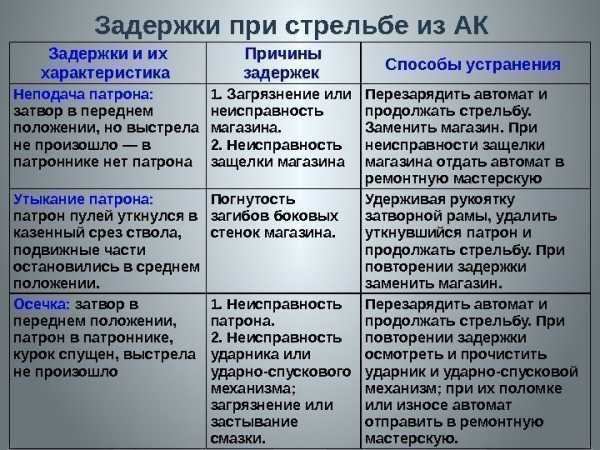

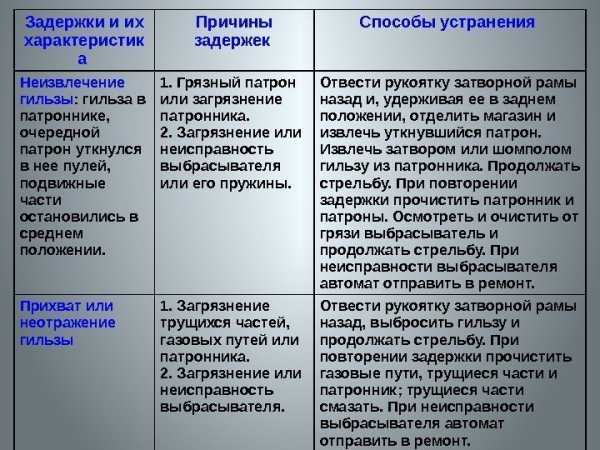

Задержки при стрельбе из АК Задержки и их характеристика Причины задержек Способы устранения Неподача патрона: затвор в переднем положении, но выстрела не произошло — в патроннике нет патрона 1. Загрязнение или неисправность магазина. 2. Неисправность защелки магазина Перезарядить автомат и продолжать стрельбу. Заменить магазин. При неисправности защелки магазина отдать автомат в ремонтную мастерскую Утыкание патрона: патрон пулей уткнулся в казенный срез ствола, подвижные части остановились в среднем положении. Погнутость загибов боковых стенок магазина. Удерживая рукоятку затворной рамы, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин. Осечка: затвор в переднем положении, патрон в патроннике, курок спущен, выстрела не произошло 1. Неисправность патрона. 2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки. Перезарядить автомат и продолжать стрельбу. При повторении задержки осмотреть и прочистить ударник и ударно-спусковой механизм; при их поломке или износе автомат отправить в ремонтную мастерскую.

Задержки и их характеристик а Причины задержек Способы устранения Неизвлечение гильзы : гильза в патроннике, очередной патрон уткнулся в нее пулей, подвижные части остановились в среднем положении. 1. Грязный патрон или загрязнение патронника. 2. Загрязнение или неисправность выбрасывателя или его пружины. Отвести рукоятку затворной рамы назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон. Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу. При повторении задержки прочистить патронник и патроны. Осмотреть и очистить от грязи выбрасыватель и продолжать стрельбу. При неисправности выбрасывателя автомат отправить в ремонт. Прихват или неотражение гильзы 1. Загрязнение трущихся частей, газовых путей или патронника. 2. Загрязнение или неисправность выбрасывателя. Отвести рукоятку затворной рамы назад, выбросить гильзу и продолжать стрельбу. При повторении задержки прочистить газовые пути, трущиеся части и патронник; трущиеся части смазать. При неисправности выбрасывателя автомат отправить в ремонт.

Уход за автоматом Уход за автоматом осуществляют лица, за которыми оружие закреплено. Автомат должен содержаться в полной исправности и быть готовым к действию. Это достигается своевременной и умелой чисткой, смазкой и правильным хранением оружия. Чистку автомата производят: при подготовке к стрельбе; после стрельбы боевыми и холостыми патронами; после службы, наряда и занятий; Если автомат не применялся – чистка производится не реже одного раза в неделю. После чистки автомат смазать. Смазку наносить только на хорошо очищенную и сухую поверхность металла немедленно после очистки, чтобы не допустить воздействия влаги на металл.

Жидкая ружейная смазка — для чистки автомата и смазывания частей и механизмов при температуре воздуха от +5° до -50° С; Ружейная смазка — для смазывания канала ствола, частей и механизмов автомата после их чистки; эта смазка применяется при температуре воздуха выше +5°С; Раствор РЧС (раствор чистки стволов) — для чистки каналов ствола и других частей автомата, подвергшихся воздействию пороховых газов; Ветошь или бумага КВ-22 — для обтирания, чистки и смазки автомата; Пакля (короткое льноволокно) , очищенная от кострики — только для чистки канала ствола. Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки. Для чистки и смазки автомата применяются :

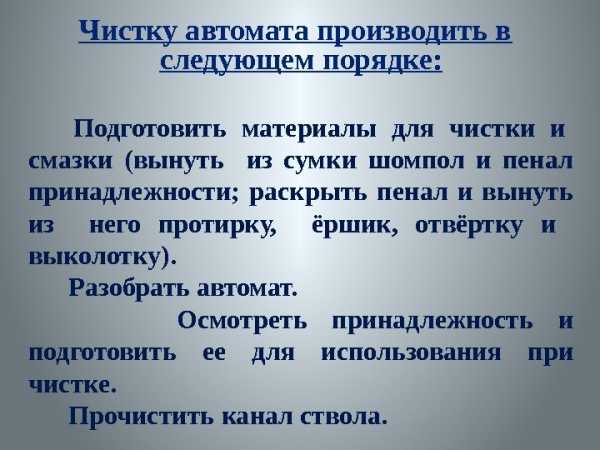

Чистку автомата производить в следующем порядке: Подготовить материалы для чистки и смазки (вынуть из сумки шомпол и пенал принадлежности; раскрыть пенал и вынуть из него протирку, ёршик, отвёртку и выколотку). Разобрать автомат. Осмотреть принадлежность и подготовить ее для использования при чистке. Прочистить канал ствола.

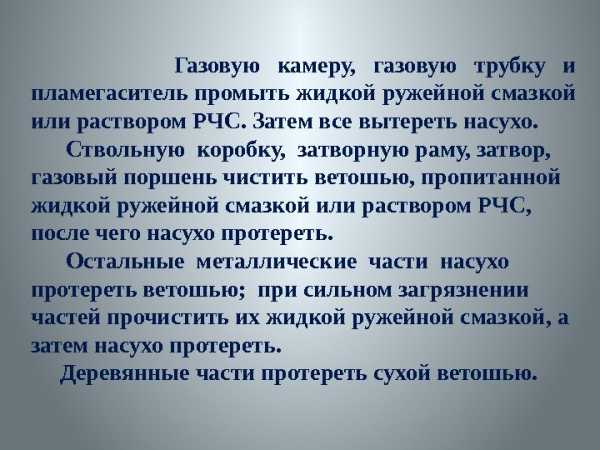

Газовую камеру, газовую трубку и пламегаситель промыть жидкой ружейной смазкой или раствором РЧС. Затем все вытереть насухо. Ствольную коробку, затворную раму, затвор, газовый поршень чистить ветошью, пропитанной жидкой ружейной смазкой или раствором РЧС, после чего насухо протереть. Остальные металлические части насухо протереть ветошью; при сильном загрязнении частей прочистить их жидкой ружейной смазкой, а затем насухо протереть. Деревянные части протереть сухой ветошью.

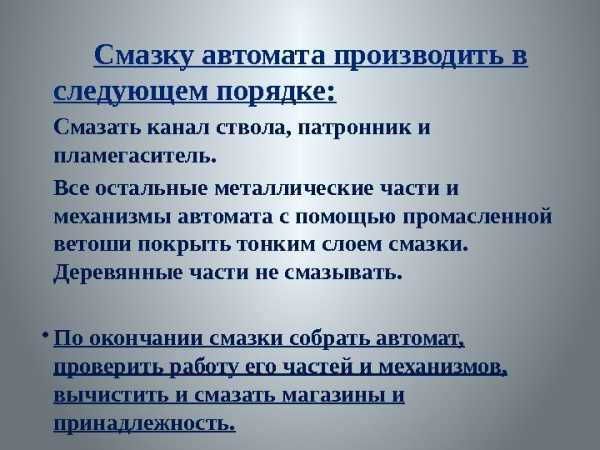

Смазку автомата производить в следующем порядке: Смазать канал ствола, патронник и пламегаситель. Все остальные металлические части и механизмы автомата с помощью промасленной ветоши покрыть тонким слоем смазки. Деревянные части не смазывать. • По окончании смазки собрать автомат, проверить работу его частей и механизмов, вычистить и смазать магазины и принадлежность.

present5.com

Основные части и устройство АКС

Основные части и устройство АКС-74У:

АКС74У состоит из следующих основных частей и механизмов:

ствол со ствольной коробкой, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;

крышки ствольной коробки

ударно-спускового механизма

пламегасителя

затворной рамы с газовым поршнем

затвора

возвратного механизма

газовая трубка со ствольной накладкой;

цевьё;

магазин;

ремень.

ТТХ (Тактико-технические характеристики) автомата АКС-74У:

Наиболее действенный огонь ведется на дистанциях до 400 м. По групповым целям сосредоточенный огонь ведется на дальность до 800 м.

Дальность прямого выстрела по грудной фигуре — 360 м.

Боевая скорострельность: при стрельбе очередями — до 100 выстрелов в минуту, при стрельбе одиночными — до 40 выстрелов в минуту.

Калибр: 5,45×39 мм

Длина: 735 мм (490 мм со сложенным прикладом)

Длина ствола: 210 мм

Вес без патронов: 2,71 кг

Емкость магазина: 30 патронов

Темп стрельбы: 650 — 735 выстрелов в минуту

Требования нормального боя для АКС74У: все четыре пробоины вмещаются в круг диаметром 15 см; средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Проверка боя осуществляется стрельбой одиночными по проверочной мишени или чёрному прямоугольнику высотой 35 см и шириной 30 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с упора, патроны — с обыкновенной пулей, прицел — П.

Показатели суммарного рассеивания пуль со стальным сердечником при стрельбе короткими очередями из приведённого к нормальному бою АКС74У лёжа с упора:

Дальность стрельбы, м Срединные отклонения по высоте, см Срединные отклонения по ширине, Энергия пули, Дж100 10 10 706200 20 20 539300 30 30 402400 40 40 294500 50 50 216При стрельбе лёжа с руки рассеивание по высоте увеличивается в 3 раза, а по ширине — в 3,5 раза.При стрельбе стоя с руки рассеивание по высоте увеличивается в 5,5 раз, а по ширине — в 6 раз.

Пистолет Форт 12 является попыткой Украины создать свой собственный пистолет полицейского назначения взамен устаревающих морально и физически пистолетов ПМ (Макарова) советской эпохи. Пистолеты Форт выпускаются на оборудовании, закупленном в Чехии.

Форт 12 построен по схеме со свободным затвором. УСМ двойного действия, скопирован с чешского пистолета CZ 82/83. Предохранитель расположен на затворе и во включенном состоянии блокирует шептало курка (ударник при этом не блокируется). Магазин двухрядный, на 12 патронов, прицельные приспособления фиксированные, простейшего типа. На основе боевого пистолета также выпускются модификации под специальные патроны с резиновыми «несмертельными» пулями и под газовые патроны.



Пистолеты выпускаются как в обычном оформлении с матовыми поверхностями, так и в наградном, с гравировкой и золочением.

По отзывам украинских пользователей Форта, ранние образцы имели надежность которую можно охарактеризовать только как «отвратительную» (до 40% задержек при стрельбе!). В новых образцах пистолета надежность несколько улучшилась, но до мирового уровня (ПМ, ЗИГ-Зауэр, Браунинг) все же еще далеко. Пистолет слишком тяжел и громоздок для выбранного калибра и емкости магазина, однако отличается от ПМ более удобной рукоятью и заметно лучшей точностью стрельбы.

Тактико-технические характеристики	Форт 12
УСМ	двойного действия
Калибр, мм	9х18 мм ПМ
Вес заряженного, г	950
Длина, мм	180
Длина ствола, мм	95
Емкость барабана/магазина	12
