Общий вид автомата Калашникова

Для стрельбы из
автомата АК-74 применяются 5,45-мм патроны
марки 7н6 и 7н10 с обыкновенными (со стальным
сердечником), трассирующими и
бронебойно-зажигательными пулями.

Из автомата ведется
автоматический или одиночный огонь.
Автоматический огонь является основным
видом огня из автомата. Он ведет­ся
короткими (до 5 выстрелов), длинными (до
10 выстрелов) очередями и непрерывно.
Подача патронов при стрельбе производится
из коробча­того магазина емкостью 30
патронов.

Наиболее эффективный
огонь из автомата АК-74 ведется на
расстоянии до 500 м.

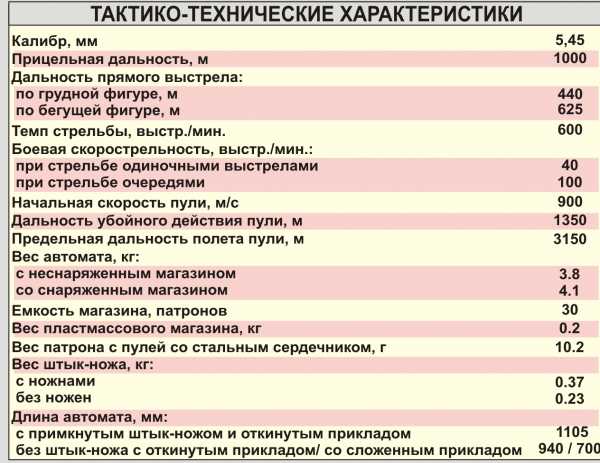

Тактико-технические характеристики акм и ак-74

Характеристика

АКМ

АК-74

Калибр,
мм

7,62

5,45

Патрон,
мм

7,62×39

5,45×39

Начальная
скорость пули, м/с

715

900

Прицельная
дальность, м

1000

1000

Емкость
магазина, шт. патр.

30

30

Темп
стрельбы, выстр./мин.

600

600

Боевая
скорострельность, выстр./мин.

при
стрельбе одиночными выстрелами

40

40

при
стрельбе очередями

100

100

Длина
автомата, мм

без
штык-ножа

880

940

с
примкнутым штык-ножом

1020

1089

Длина
ствола, мм

415

415

Вес
автомата без штык-ножа, кг

с
неснаряженным магазином

3,1

3,3

со
снаряженным магазином

3,6

3,6

Вес
штык-ножа с ножнами, кг

0,45

0,49

Дальность,
до которой сохраняется убой-

ное
действие пули, м

1500

1350

Дальность
прямого выстрела

по
грудной фигуре (высотой 50 см), м

350

440

по
бегущей фигуре (высотой 150 см), м

525

625

Количество
нарезов в канале ствола, мм

4

4

Автомат состоит
из следующих основных частей и механизмов:

  • ствола со ствольной
    коробкой, с прицельным приспособлением,
    прикладом и пистолетной рукояткой;

  • крышки ствольной
    коробки;

  • затворной рамы с
    газовым поршнем;

  • затвора;

  • возвратного
    механизма;

  • газовой трубки со
    ствольной накладкой;

  • ударно-спускового
    механизма;

  • цевья;

  • магазина.

Основные части и механизмы автомата

В комплект
автомата

входят:

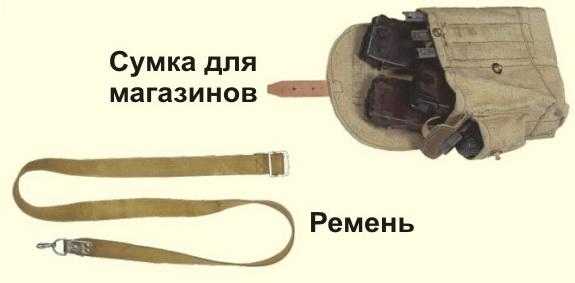

Принадлежность

Ремень и сумка для магазинов

Автоматическое
действие АК-74 основано на использова­нии
энергии пороховых газов, отводимых из
канала ствола к газовому поршню затворной
рамы.

Взаимодействие
частей и механизмов автомата.

При выстреле часть
пороховых газов, следующих за пулей,
устремляется через отверстие в верхней
части ствола в газовую камеру, давит на
переднюю стенку газового поршня и
отбрасывает поршень и затворную раму
с затвором в заднее положение. При отходе
назад затвор поворачивается, отпирает
и открывает канал ствола, извлекает из
патронника гильзу и выбрасывает ее
наружу, а затворная рама сжимает
возвратную пружину и взводит курок
(ставит его на взвод автоспуска).

В переднее положение
затворная рама с затвором возвращается
под действием возвратного механизма,
затвор при этом досылает очередной
патрон из магазина в патронник и,
поворачиваясь, закрывает и запирает
канал ствола, а затворная рама выводит
выступ (шептало) авто­спуска из-под
взвода автоспуска курка. Запирание
затво­ра осуществляется его поворотом
влево и захождением боевых выступов
затвора в вырезы ствольной коробки.

Назначение и
устройство частей и механизмов автомата.

Ствол
служит для направления полета пули.
Внутри ствол имеет канал с четырьмя
нарезами, вьющимися слева вверх напра­во.

Дульный
тормоз-компенсатор

служит для повышения кучности боя при
стрельбе очередями из неустойчивых
положений (на ходу, стоя, с колена), а
также для уменьшения энергии отдачи.

Основание мушки
имеет упор для шомпола и рукоятки
штык-ножа, отверстие для полозка мушки,
предохранитель мушки и фиксатор с
пружиной.

Газовая камера
служит для направления пороховых газов
из ствола на газовый поршень затворной
рамы.

Прицельное
приспособление

служит для наводки ав­томата при
стрельбе по целям на различные расстояния.
Оно состоит из прицела и мушки.

Приклад и
пистолетная рукоятка

служат для удобства действия автоматом.

Соединительная
муфта
служит
для присоединения цевья к авто­мату.
Она имеет замыкатель цевья, антабку для
ремня и отверстие для шомпола.

Ствольная коробка
служит для соединения частей и механизмов
автомата, обеспечения закрывания канала
ствола затвором и запирания затвора; в
ствольной коробке помещается
ударно-спусковой механизм. Сверху она
закрывается крышкой.

Крышка ствольной
коробки

предохраняет от загряз­нения части
и механизмы, помещенные в ствольной
коробке.

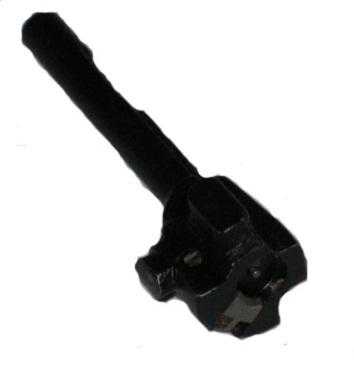

Затворная рама
с газовым поршнем

служит для при­ведения в действие
затвора и ударно-спускового механизма.

Затвор
служит для досылания патрона в патронник,
за­крывания и запирания канала ствола,
разбивания капсюля и извлечения из
патронника гильзы (патрона). Затвор
состоит из остова, ударника, выбрасывателя
с пружиной и осью, шпильки.

Ударно-спусковой
механизм

служит для спуска курка с боевого взвода
или взвода автоспуска, нанесения удара
по ударнику, обеспечения ведения
автоматического или одиночного огня,
прекраще­ния стрельбы, предотвращения
выстрелов при незапертом затворе и для
постановки автомата на предохранитель.

Ударно-спусковой
механизм

помещается в ствольной коробке, где
крепится тремя взаимозаменяемыми осями,
и состоит из курка с боевой пружиной,
замедлителя курка с пружиной, спускового
крючка, шептала одиночного огня с
пружиной, автоспуска с пружиной и
переводчика.

Курок с боевой
пружиной

служат для нанесения удара по ударни­ку.
Спусковой крючок служит для удержания
курка на боевом взводе и для спуска
курка. Шептало одиночного огня служит
для удержания кур­ка после выстрела
в крайнем заднем положении, если при
ведении одиночного огня спусковой
крючок не был отпущен.

Автоспуск с
пружиной

служит для автоматического освобождения
курка со взвода автоспуска при стрельбе
очередями, а также предотвращения спуска
курка при незакрытом канале ствола и
незапертом затворе. Переводчик служит
для установки автомата в режим
автоматического или одиночного огня,
а также для постановки на предохранитель.

Возвратный
механизм

служит для возвращения за­творной
рамы с затвором в переднее положение.
Он состоит из возврат­ной пружины,
направляющего стержня, подвижного
стержня и муфты.

Газовая трубка
со ствольной накладкой

состоит из газовой трубки, передней и
задней соединительных муфт, ствольной
на­кладки и металлического полукольца.
Газовая трубка служит для на­правления
движения газового поршня. Ствольная
накладка служит для предохранения рук
автоматчика от ожогов при стрельбе.

Магазин
служит для помещения патронов и подачи
их в ствольную коробку. Он состоит из
корпуса, крышки, стопорной план­ки,
пружины и подавателя.

Штык-нож
присоединяется к автомату перед атакой
и служит для поражения противника в
рукопашном бою.

Ножны
служат для ношения штык-ножа на поясном
ремне. Кроме того, они используются
вместе со штык-ножом для резки проволоки.

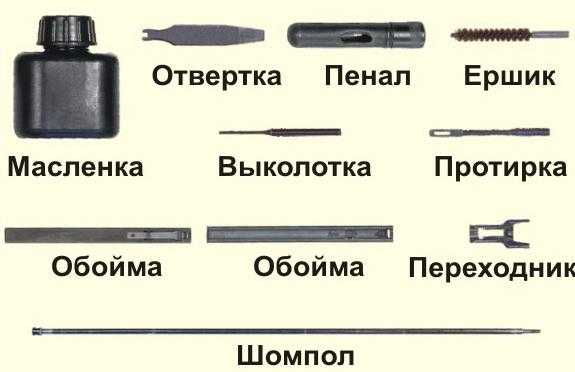

Принадлежность
служит для разборки, сборки, чистки и
смазки автомата. К принадлежности
относятся: шомпол, протирка, ершик,
от­вертка, выколотка, шпилька, пенал
и масленка.

    1. Назначение,
      боевые свойства и общее устройство
      ПМ.

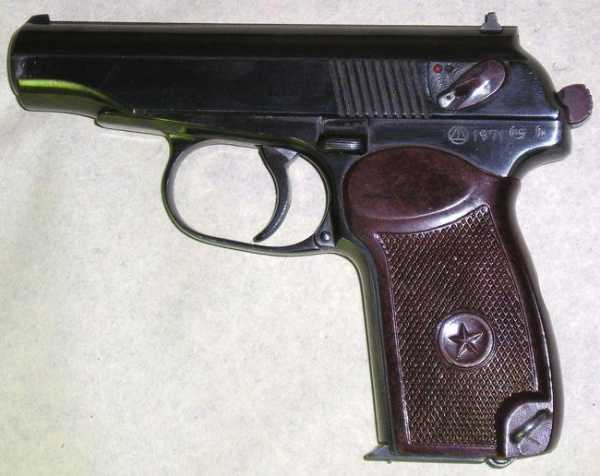

9-мм пистолет
Макарова является личным оружием
нападения и защиты, предназначенным
для поражения противника на коротких
рас­стояниях.

studfiles.net

Урок по теме «Автомат Калашникова АК–74»

Разделы:
ОБЖ, Конкурс «Презентация к уроку»


Презентация к уроку

Загрузить презентацию (6,5 МБ)

Внимание! Предварительный просмотр слайдов используется исключительно в ознакомительных целях и может не давать представления о всех возможностях презентации. Если вас заинтересовала данная работа, пожалуйста, загрузите полную версию.



Цели:


  • Сформировать у обучающихся преставление о
    назначении, боевых свойствах АК-74, устройстве его
    частей и механизмов, а так же умение и навыки при
    обращении с оружием.

Задачи урока:


Образовательные

  • Познакомить обучающихся с назначением, боевыми
    свойствами АК-74 и устройством его частей и
    механизмов.
  • Сформировать представления об автоматическом
    действии автомата АК-74.
  • Научить выполнять неполную разборку и сборку
    после неполной разборки автомата АК-74.

Развивающие

  • Развивать интеллектуальные качества
    обучающихся, познавательный интерес и
    компетенции в области военной подготовки.
  • Развивать волевые качества обучающихся,
    самостоятельность, умение преодолевать
    трудности, используя для этого проблемные
    ситуации, творческие задания, дискуссии.

Воспитательные

  • Воспитывать у учащихся патриотические
    качества, позитивное отношение к военной службе,
    прививать ценностное отношение к Отечеству.


Учебные вопросы:


  1. Назначение, боевые свойства, общее устройство
    АК-74.
  2. Порядок неполной разборки и сборки после
    неполной разборки АК-74.
  3. Порядок работы частей и механизмов АК-74


Время:

45 минут.

Место:

кабинет ОБЖ и основы военной
подготовки.

Метод:

Формирование новых знаний и умений.

Материальное обеспечение:


  1. Руководство по 5,45 мм автомату Калашникова. — М.:
    Военное издательство, 1976
  2. Аудиовизуальная информация в виде слайдов,
    видеофрагментов.
  3. Мультимедийная приставка, компьютер.
  4. Раздаточный материал. — 20 шт.
  5. Учебное оружие АК — 74 — 20 шт.

Ход урока



I. Вводная часть


— Организационный момент.


— Опрос домашнего задания.


Во время, каких событий на Руси появились
первые упоминания об огнестрельном оружии?


Кто и в каком году изобрёл лучшую в мире
трёхлинейную винтовку и как она называлась?


Назовите наиболее известных конструкторов
русской и советской школы, создавших
первоклассные образцы автоматического оружия?


Назовите самое известное автоматическое
оружие в мире?


— Сообщить тему урока, учебные цели, учебные
вопросы, подлежащие изучению.



II. Основная часть.


Сообщение: «Михаил Тимофеевич Калашников -
выдающийся конструктор
стрелкового оружия»
суворовец Критский. И




1-й учебный вопрос


Назначение, боевые свойства, общее устройство
АК-74.


5,45-мм автомат Калашникова является
индивидуальным оружием. Он предназначен для
уничтожения живой силы и поражения огневых
средств противника. Для поражения противника в
рукопашном бою к автомату присоединяется
штык-нож. Для стрельбы и наблюдения в условиях
естественной ночной освещенности к автоматам АК
74Н присоединяется ночной стрелковый прицел
универсальный НСПУ.


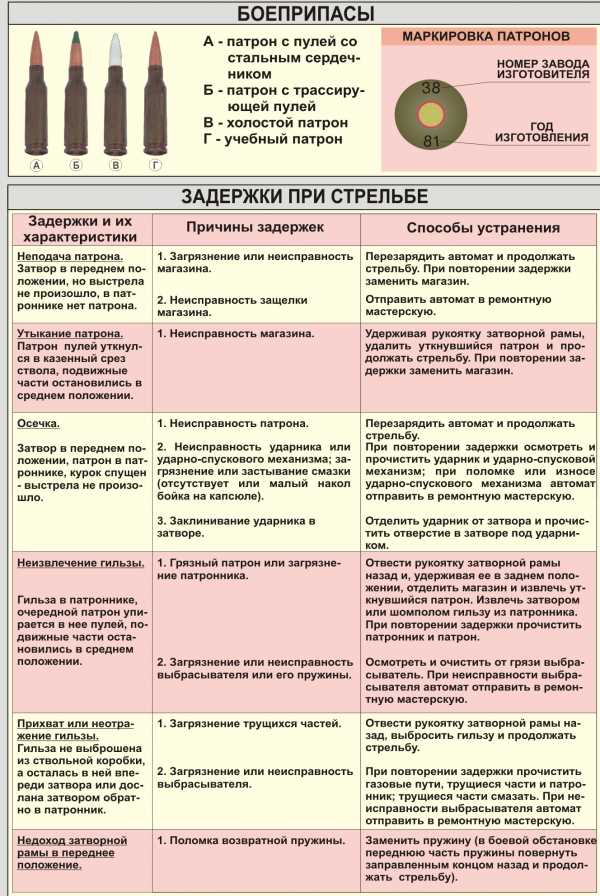

Для стрельбы из автомата (пулемета) применяются
патроны с обыкновенными (стальной сердечник) и
трассирующими пулями.




Обыкновенная пуля состоит из оболочки,
стального сердечника и свинцовой рубашки; трассирующая
— из оболочки, свинцового сердечника,
стаканчика и трассирующего состава; бронебойно-зажигательная
— из оболочки, наконечника, стального сердечника,
свинцовой рубашки, цинкового поддона и
зажигательного состава.




Гильза служит для соединения всех частей
патрона, предохранения порохового заряда от
внешних влияний и для устранения прорыва
пороховых газов в сторону затвора. Она состоит из
корпуса, дульца и дна.




Пороховой заряд служит для сообщения пуле
поступательного движения. Он состоит из
пироксилинового пороха.


Из автомата ведется автоматический или
одиночный огонь. Автоматический огонь является
основным видом огня: он ведётся короткими (до5
выстрелов) и длинными (до 10 выстрелов) очередями и
непрерывно. Подача патронов при стрельбе
производится из коробчатого магазина емкостью -
30 патронов.


Возможность АК — 74 поражать цели противника
определяется его боевыми свойствами.


Боевые свойства АК-74


1. Калибр АК-74 -5,45 мм


2. Прицельная дальность (Расстояние от точки
вылета до пересечения траектории с линией
прицеливания)
стрельбы из автомата — 1000 метров.


3. Наиболее действенный огонь (степень
соответствия результатов стрельбы поставленной
огневой задачи):


— по наземным целям — до 500 метров


— по воздушным целям (по самолетам, вертолетам,
парашютистам) -до 500 м.


4. Сосредоточенный огонь (огонь нескольких
автоматов, а так — же огонь одного или нескольких
подразделений, направленный по одной цели или по
части боевого порядка противника)
по наземным
групповым целям ведется на дальности до 1000
метров.


5. Дальность прямого выстрела (выстрел при
котором траектория не поднимается над линией
прицеливания выше цели на всем своем протяжении)


— по грудной фигуре — 440 м.,


— по бегущей фигуре — 625 м.


6. Темп стрельбы около 600 выстрелов в минуту.


7. Боевая скорострельность (число выстрелов,
которое можно произвести в единицу времени при
точном выполнении приемов и правил стрельбы, с
учетом времени, необходимого для перезаряжания
оружия, корректирования и переноса огня с одной
цели на другую)


— при стрельбе очередями — до 100 в\мин,


— при стрельбе одиночными выстрелами — до 40
в\мин.


8. Вес автомата без штык — ножа со снаряженным
пластмассовым магазином- 3.6 кг., вес штык — ножа с
ножнами 490 г.




Общее устройство автомата АК-74


Автомат состоит из следующих основных
частей и механизмов:


1 — ствол со ствольной коробкой, с
ударно-спусковым механизмом, прицельным
приспособлением, прикладом и пистолетной
рукояткой; 2 — дульный тормоз-компенсатор;3 -
крышка ствольной коробки; 4 — затворная рама с
газовым поршнем; 5 — затвор; 6 — возвратный
механизм; 7 — газовая трубка со ствольной
накладкой; 8 — цевье; 9 — магазин; 10 — штык-нож; 11 -
шомпол; 12 — пенал принадлежности.





Назначение частей и механизмов АК-74:




Ствол служит для направления полета пули.




Ствольная коробка служит для соединения
частей и механизмов автомата, обеспечения
закрывания канала ствола затвором и запирания
затвора.




Крышка ствольной коробки предохраняет от
загрязнения части и механизмы автомата,
помещенные в ствольной коробке.




Прицельное приспособление служит для
наводки автомата при стрельбе по целям на
различные расстояния и состоит из прицела и
мушки.




Приклад и пистолетная рукоятка обеспечивают
удобство стрельбы из автомата.




Затворная рама с газовым поршнем
предназначена для приведения в действие затвора
и ударно-спускового механизма.




Затвор служит для досылания патрона в
патронник, закрывания канала ствола, разбивания
капсюля и извлечения из патронника гильзы
(патрона).




Возвратный механизм предназначен для
возвращения затворной рамы с затвором в переднее
положение.




Газовая трубка со ствольной накладкой служит
для направления движения газового поршня и
предохранения рук от ожогов при стрельбе.




Ударно-спусковой механизм предназначен для
спуска курка с боевого взвода или с взвода
автоспуска, нанесения удара по ударнику,
обеспечения ведения автоматического или одиночного
огня, прекращения стрельбы, предотвращения
выстрелов при незапертом затворе и для
постановки автомата на предохранитель.


Цевье служит для удобства действий с
автоматом и для предохранения рук от ожогов.


Магазин предназначен для помещения патронов
и подачи их в ствольную коробку.


Штык-нож присоединяется к автомату перед
атакой и служит для поражения противника в
рукопашном бою, а также может использоваться в
качестве ножа, пилы (для распиловки металла) и
ножниц (для резки проволоки).




1 вопрос: Для чего предназначен автомат
Калашникова?




2 вопрос: Перечислите боевые свойства АК-74.




3 вопрос: Из каких основных частей и
механизмов состоит автомат?




4 вопрос: Какие патроны применяются для
стрельбы из автомата?




5 вопрос: Для чего предназначена
принадлежность автомата и что к ней относится?




2-й учебный вопрос


Порядок неполной разборки и сборки после
неполной разборки АК-74.


Разборка автомата может быть неполная и полная:


— неполная — для чистки, смазки и осмотра
автомата;


— полная-для чистки при сильном загрязнении
автомата, после нахождения его под дождем или в
снегу и при ремонте.


Разборку и сборку автомата производить:


— на столе или чистой подстилке или специальном
столе;


— части и механизмы класть в порядке разборки,
обращаться с ними осторожно, не класть одну часть
на другую и не применять излишних усилий и резких
ударов.


Неполная разборка автомата АК-74


1. Отделить магазин.


2. Проверить, нет ли патронов в патроннике и
спустить курок с боевого взвода.


3. Вынуть пенал принадлежности из гнезда
приклада.


4. Отделить шомпол.


5. Отделить дульный тормоз-компенсатор.


6. Отделить крышку ствольной коробки.


7. Отделить возвратный механизм.


8. Отделить затворную раму с затвором.


9. Отделить затвор от затворной рамы.


10. Отделить газовую трубку со ствольной
накладкой.


Сборка после неполной разборки автомата
АК-74


1. Присоединить газовую трубку со ствольной
накладкой.


2. Присоединить затвор к затворной раме.


3. Присоединить затворную раму с затвором.


4. Присоединить возвратный механизм.


5. Присоединить крышку ствольной коробки.


6. Спустить курок с боевого взвода и поставить
на предохранитель.


7. Присоединить дульный тормоз-компенсатор.


8. Присоединить шомпол.


9. Вложить пенал принадлежности в гнездо
приклада.


10. Присоединить магазин к автомату.






Нормативы «отл» «хор» «удовл»
№13 «Неполная разборка» 15 с 17 с 19 с
№14 «Сборка после неполной разборки» 25 с 27 с 32 с



1 вопрос: Какие виды разборки АК-74 существуют,
и где они производятся?




2 вопрос: В какой последовательности
производится неполная разборка автомата АК -74?




3 вопрос: Назовите порядок неполной сборки
АК-74 после неполной разборки.




3-й учебный вопрос


Порядок работы частей и механизмов АК-74.


Принцип действия автоматики АК-74 основан на
отводе пороховых газов через отверстие в стволе
с последующим их воздействием на поршень
затворной рамы, которая под действием этих газов
отходит, поворачивая сам затвор вокруг оси
(боевые выступы выходят из соответствующих им
пазов), тем самым отпирает его и отводит его за
собой. Двигаясь назад, затвор отражает гильзу, а
рама взводит курок. Далее под действием
возвратной пружины рама с затвором двигаются
обратно — вперед, вытаскивая очередной патрон из
магазина и отправляя его в ствол, затвор
останавливается (упирается в ствол). Дальнейшее
движение рамы приводит к повороту стебля затвора
вокруг оси, при этом боевые выступы входят в
ответные пазы в затворной коробке, как правило
(курок пока под рамой — взведен). Затвор заперт.
Рама останавливается. Если спусковой крючок
отпущен, то курок встает на шептало, если нет, то
курок под действием боевой пружины бьет по
ударнику — происходит выстрел и все начинается с
начала…




1 вопрос: На чём основан принцип действия
частей и механизмов автомата Калашникова?



III. Заключительная часть


Оценка деятельности обучающихся на уроке,
выставление оценок с комментариями.



Домашнее задание


Выучить назначение, боевые свойства, общее
устройство, порядок неполной разборки и сборки
после неполной разборки, и работу частей и
механизмов АК-74.


Приложение 1


Приложение 2


Приложение 3

xn--i1abbnckbmcl9fb.xn--p1ai

«Назначение частей и механизмов автомата Калашникова (АК-74)» — МегаЛекции


ВОПРОСЫ

ПО ОГНЕВОЙ ПОДГОТОВКЕ:

ВУС-093500

Вопрос №1: «Назначение, тактико-технические характеристики и основные части автомата Калашникова (АК-74)»

Ответ:

Автомат Калашникова АК-74 является индивидуальным огнестрельным, автоматическим стрелковым оружием и служит для уничтожения живой силы противника одиночным огнем и очередью на расстоянии до 1000 метров.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТА АК-74.

Масса со снаряженным магазином 3,6 кг
Масса штык-ножа с ножнами 450 г
Масса патрона 10,2 г
Масса пули 3,5 г
Прицельная дальность стрельбы 1000 м
Дальность прямого выстрела по грудной фигуре 350 м
Дальность прямого выстрела по бегущей фигуре 525 м
Темп стрельбы (выстрелов/мин.)
Скорострельность (выстрелов/мин.):
— очередями

— одиночными
Начальная скорость полета пули 735 м/сек
Калибр 5,45 мм
Емкость магазина 30 патронов
Количество нарезов в стволе

ОСНОВНЫЕ ЧАСТИ АВТОМАТА КАЛАШНИКОВА АК-74

1. Ствол со ствольной коробкой и прицельным приспособлением, пистолетной рукояткой и прикладом.

2. Магазин.

3. Пенал с принадлежностью.

4. Крышка ствольной коробки.

5. Возвратный механизм.

6. Затворная рама с газовым поршнем.

7. Затвор.

8. Газовая трубка со ствольной накладкой.

9. Цевье.

10. штык-нож

Вопрос №2: «Назначение, тактико-технические характеристики и основные части пистолета Макарова (ПМ)»

Ответ:

9-мм пистолет Макарова (рис. 1) – самозарядный пистолет класса «компакт». Является индивидуальным оружием нападения и защиты и служит для поражения противника на коротких расстояниях.



Рис. 1. Общий вид 9-мм пистолета Макарова



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Массапистолета со снаряженным магазином — 810 г
Масса пистолета с магазином без патронов — 730 г
Масса патрона — 10 г
Масса пули — 6,1 г
Длина пистолета — 161 мм
Высота — 126,75 мм
Длина ствола — 93 мм
Длина патрона — 25 мм
Убойная дальность — до 350 м
Эффективная стрельба — до 50 м
Начальная скорость пули — 315 м/сек.
Боевая скорострельность — 30 выстрелов/мин.
Емкость магазина — 8 патронов
Калибр — 9 мм
Количество нарезов в стволе — 4 (правое вращение)

ОСНОВНЫЕ ЧАСТИ ПИСТОЛЕТА


1. Рамка со стволом и спусковой скобой.

2. Затвор с ударником, предохранителем и выбрасывателем.

3. Возвратная пружина.

4. Рукоятка с винтом.

5. Затворная задержка.

6. Магазин.

7. Ударно-спусковой механизм (спусковой крючок, спусковая тяга с рычагом взвода, шептало с пружиной, курок, боевая пружина, задвижка боевой пружины).



Вопрос №3: «Назначение частей и механизмов автомата Калашникова (АК-74)»

Ответ:

Назначение частей и механизмов автомата Калашникова (АК-74).

Ствол – служит для направления полета пули и придания ей вращательного движения.

Пламегаситель (дульный тормоз-компенсатор) – служит для снижения огневого эффекта на срезе ствола.

Газовая камора – служит для направления пороховых газов на газовый поршень.

Ствольная коробка – служит для соединения частей и механизмов автомата, их взаимодействия, закрывания канала ствола затвором и запирание затвора.

Прицельное приспособление – служит для наведения автомата на цель.

Крышка ствольной коробки – служит для защиты ударно-спускового механизма от механических повреждений.

Затворная рама с газовым поршнем – служит для приведения в действие затвора и ударно-спускового механизма.

Затвор с ударником и выбрасывателем – служит для досылания патрона в патронник, запирания канала ствола при выстреле, выбрасывание стрелянной гильзы и нанесение удара по капсюлю.

Возвратный механизм – служит для возвращения затворной рамы с затвором в крайнее переднее положение.

Газовая трубка со ствольной накладкой – служит для направления движения газового поршня и предохранения рук от ожогов во время стрельбы.

Ударно-спусковой механизм – служит для спуска курка с боевого взвода; нанесения удара по ударнику; обеспечение автоматического или одиночного огня; прекращение стрельбы; предотвращение выстрелов при не запертом канале ствола и постановке на предохранитель.

Цевьё – служит для удержания оружия и предохранения рук от ожогов.

Магазин – служит для размещения и подачи патронов в ствольную коробку.

Спусковой крючок – служит для удержания курка на боевом взводе и его спуска.

Переводчик огня – служит для установки автомата на автоматический или одиночный огонь или на предохранитель.





Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru

автомат Калашникова АК-74 | Военное дело

>

>

5,45 мм автомат Калашникова АК-74 (РПК-74)

вогневая подготовка

Назначение, боевые свойства и устройство автомата Калашникова АК-74 (РПК-74) их разборка и сборка. Работа частей и механизмов автомата Калашникова АК-74 (РПК-74) при заряжании и стрельбе. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения. Требования безопасности при обращении с оружием.

Содержание статьи:



Назначение



5,45-мм автомат Калашникова (рис.1 а, в-АКС-74У) является индивидуальным оружием, а 5,45-мм ручной   пулемет Калашникова (рис.1 б) является оружием стрелкового отделения. Они предназначены для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Рис. 1 (а)

Рис. 1 (б)

Рис. 1 (в)

Боевые свойства

№ п/п Наименование данных  АК-74 АКС-74У РПК
1 Прицельная дальность, м 1000 500 1000
2

Дальность прямого выстрела:

— по грудной фигуре, м

— по бегущей фигуре, м



440

625



360



460

640

3 Темп стрельбы, выстрелов в минуту 600    650-700 600
4





Боевая скорострельность, выстрелов в минуту:

— при стрельбе одиночными выстрелами

— при стрельбе очередями



40

100



40

100



50

150

5 Начальная скорость пули, м/сек 900 735 960
6 Дальность, до которой сохраняется убойное действие пули, м 1350 1100 1350
7 Предельная дальность полета пули, м 3150 2900 3150
8 Вес автомата (пулемета), кг*.

— с неснаряженным пластмассовым магазином

— со снаряженным пластмассовым магазином



3,3/3,2

3,6/3,5



2,7

3,0



5,0/5,15

5,46/5,61

9 Емкость магазина, патронов 30 30 45
10 Вес штыка ножа кг: -с ножнами
— без ножен

      0,49

0,32

  —   —
11 Длина, мм:

— в боевом положении (с откинутым прикладок)

— в походном положении (со сложенным прикладом)



940

700



730

490



1060

845

12 Толщина мушки, мм          2   2    1,6

*  Вес автомата указан без штыка-ножа; в числителе указан вес автомата (пулемета) с постоянным прикладом, в знаменателе со складывающимся прикладом.



Устройство автомата Калашникова АК-74 (РПК-74)



Автомат (пулемет) состоит из следующих основных частей и механизмов :

1.Ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой, а у пулемета и с сошкой;

2.Крышки ствольной коробки;

3.Затворной рамы с газовым поршнем;

5.Возвратного механизма;

6.Газовой трубки со ствольной накладкой;

7.Ударно-спускового механизма;

  Кроме того, у автомата имеется:

— дульный тормоз-компенсатор

У пулемета  (и у АКС-74У) пламегаситель

В комплект автомата (пулемета)входят:

-принадлежность

-сумка  для магазинов (у пулемета две сумки)



Ствол служит для направления пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо.

Снаружи автомат имеет 4-основание мушки, 5-газовая камора, 6-соединительная муфты, 7-колодка прицела.



Дульный тормоз-компенсатор автомата служит для повышения кучности боя и уменьшения энергии отдачи. Он  имеет две каморы: переднюю и заднюю Передняя камо­ра имеет 1- венчик, на который надевается кольцо штыка-ножа при примыкании его к автомату. Задняя камора имеет спереди два окна-2, две щели-3. В средней части 4 — три компенсационных отверстия для выхода пороховых газов. Сзади дульный тормоз-компенсатор имеет внутреннюю резьбу-5 для навинчивания на основание мушки, выем -6 в который заходят фиксатор и круговой скос-7 для шомпола.



Пламегаситель пулемета (АКС-74У) служит для уменьшения величины пламени при выстреле.

Газовая камора служит для направления пороховых газов из канала ствола на  газовый поршень затворной рамы. Она имеет газоотводное отверстие, патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов.

Соединительная муфта служит для присоединения цевья к автомату (пулемету). Она имеет замыкател

myauto-life.ru

ТТХ автомата Калашникова, устройство и назначение

В данной статье пойдёт речь об оружии с мировым именем, разработка которого ознаменовала начало целой эпохи в сфере отечественного оружейного конструирования. ТТХ автомата Калашникова совершенствовались от одной модели к другой, но принцип работы оставался неизменным. Нерушимыми оставались и традиции, заложенные самим создателем в свою модель: качество, надёжность, простота и долгий срок службы.

История создания…

Предпосылками для разработки новой модели оружия стали итоги совещания технического совета при народном комиссариате СССР в июле 1943 г., где разбирался трофейный прототип немецкого StG-44 и американского карабина M1 Carbine.

Примерно через месяц был создан новый экспериментальный патрон калибра 7,62 х 41 мм, впоследствии патрон подвергался корректировке, в итоге калибр был преобразован в 7,62 х 39 мм.

Позднее были объявлены ряд конструкторских конкурсов, по итогам которых и был разработан знаменитый автомат.

В 1947 году было принято решение о старте производства автомата в Ижевске. А уже через два года два образца были приняты на вооружение: стандартный АК с калибром 7,62 мм и модель со складным прикладом — АКС — того же калибра.

1959 год ознаменован выходом модернизированной версии автомата. Были исправлены выявленные при эксплуатации огрехи, на основании уже используемого автомата ТКБ-517 были составлены новые ТТХ автомата Калашникова и был выпущен первый пулемёт на основе АКМ.

Автомат

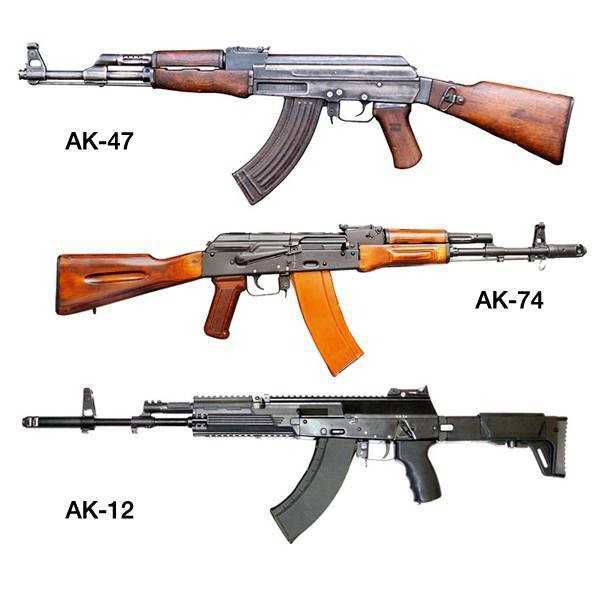

Автомат Калашникова, ТТХ и основные части дорабатывались от одной версии изделия к другой для повышения эффективности, надёжности и улучшения качества. Однако особенности конструкции оставались неизменными.

С момента поступления на вооружение АК (автомат Калашникова) 74, ТТХ, установленные на тот момент, стали отправной точкой для безостановочного развития конструкторской мысли. Менялись типы и формы прикладов, форма рукоятки, длина ствола. У моделей сотой серии (помимо выступов крепления штык-ножа) предусмотрено гнездо для монтирования подствольного гранатомёта. Автомат пятого поколения (например, АК-12) имеет планки Пикаттини, предусмотренные для крепления различного вида оборудования, вроде оптических или колиматорных прицелов, лазерных целеуказателей или фонарика. Качество, назначение, ТТХ автомата Калашникова постоянно улучшаются.

Назначение основных частей изделия

Теперь следует остановиться непосредственно на каждой составляющей, дабы разобрать, какая деталь для чего служит.

Ствол — предназначается для задания направления полёта пули непосредственно при выстреле.

Ствольная коробка — выполняет роль соединителя всех частей и механизмов автомата, обеспечивает закрытие ствола затвором и запирание последнего.

Крышка ствольной коробки — способствует протекции внутренних частей изделия (помещённых в ствольной коробке) от загрязнения и проникновения посторонних предметов.

Прицельное приспособление — состоит из мушки и прицела. Предназначено для наведения ствола автомата на цель для произведения наиболее результативной стрельбы.

Приклад — обеспечивает удобную стрельбу вместе с рукояткой.

Затворная рама — приводит в действие затвор и ударно-спусковой механизм. Затвор же, в свою очередь, досылает патрон в патронник, запирает канал ствола, разбивает оболочку капсуля, извлекает гильзу.

Возвратный механизм — приводит затворную раму и затвор в исходное (переднее) положение.

Газовая трубка и ствольная накладка — предохраняют руки стрелка от ожогов, а также задают направление движения газового поршня.

Ударно-спусковой механизм — спускает курок, находящийся во взведённом (боевом) положении. Наносит удар по ударнику, обеспечивая тем самым автоматический огонь очередями либо одиночную стрельбу. Служит для прекращения ведения огня, выставления в режим предохранителя, а также предотвращает выстрелы при запертом затворе.

Цевьё — служит для удобного обхвата корпуса автомата при стрельбе. Вкупе с газовой трубкой предохраняет ладонь стрелка от ожога.

Магазин — служит для хранения и транспортировки патронов автомата, а также подачи в патронник для произведения стрельбы в различном положении.

Штык-нож — в прикреплённом к автомату положении используется в штыковой атаке или любом другом виде ближнего контактного боя. Может использоваться как нож, как пила и как кусачки для проволоки.

ТТХ Автомата Калашникова АК-74 и не только

Современная модель автомата Калашникова АК-74М имеет следующие характеристики: вес изделия равняется 3,6 кг без патронов, 3,9 кг — снаряжённый, 5,8 кг — без патронов, но с установленным прицелом ночного видения модели НСПУМ, прицел же типа НСПУ-3 немного легче — всего на 0,1 кг.

Пустой магазин весит 0,23 кг, а штык-нож вне ножен — всего 0,32 кг.

Длина автомата составляет 940 миллиметров, а с примкнутым штыком — 1089 мм. С разложенным прикладом эта цифра уже имеет значение 943, а со сложенным — 704 миллиметра. С появлением новых моделей ТТХ автомата Калашникова претерпевают изменения.

Длина ствола составляет 415 миллиметров вместе с установленным дульным торомозом-компенсатором и всего 372 мм — без него.

Ширина также является неотъемлемой частью ТТХ автомата Калашникова. Составляет 70 миллиметров у стандартного изделия. Высота — 195 мм.

Принцип работы у всех моделей одинаков — система отвода газов сгоревшего пороха и поворотный затвор — несмотря на меняющиеся от одной модели к другой ТТХ автомата Калашникова.

5,45 — калибр современного АК-74М.

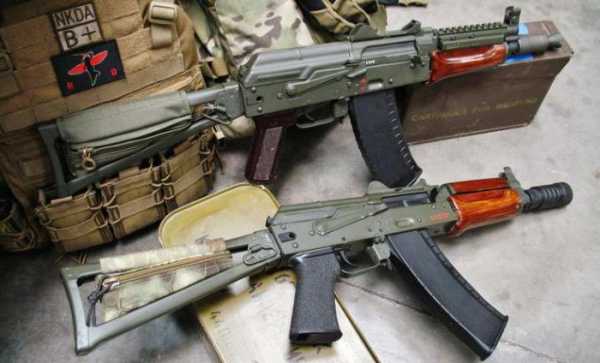

ТТХ автомата Калашникова АКС-74У и немного интересностей

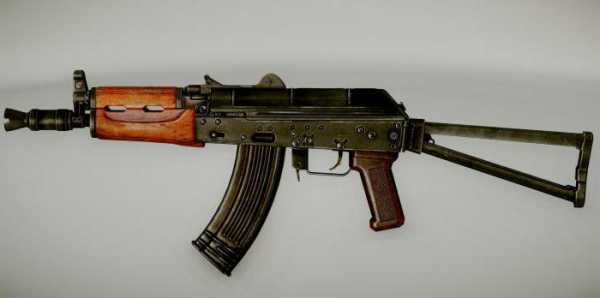

Автомат Калашникова складной укороченный — так расшифровывается аббревиатура названия данного оружия. Представляет собой укороченную версию стандартного АК-74, разработанную для ведения боевых задач в малом замкнутом пространстве: для оснащения расчётов военного транспорта в условиях мирных или боевых (например, БТР-80), расчётов всевозможных орудий, а также десантных подразделений. Стоит на вооружении в охранных структурах, зарекомендовал себя в таковых благодаря своей компактности и малому весу.

Имеет вес около 3 кг с патронами и 2,7 кг — без них. Вес магазина составляет 0,21 кг, предусмотрен монтаж прицела НСПУМ весом 2,2 кг.

Длина изделия 730 миллиметров с разложенным прикладом, 490 — соответственно, со сложенным. Длина самого ствола равняется 206 мм.

Скорострельность варьируется от 600 до 700 выстрелов в секунду. Прицельная дальность 500 метров, но эффективная — всего 300.

Пуля, выпущенная из АКС-74У, способна развить начальную скорость, равную 735 м/с.

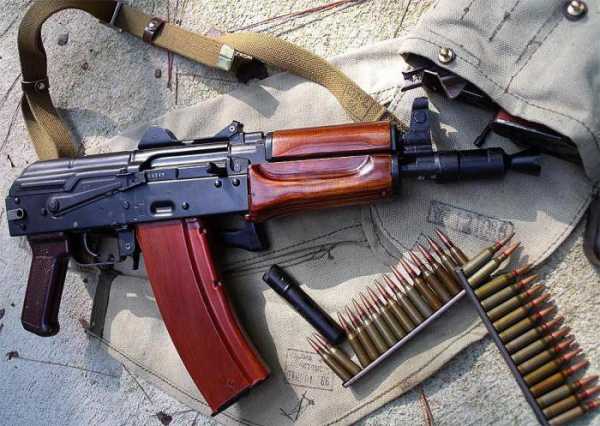

Особенности АКС-74У

Ввиду общемировой тенденции к созданию укороченных вариантов уже имеющихся штурмовых винтовок, конструкторы СССР в 70-х годах также позаботились о создании компактного образца уже имеющегося автомата.

По сравнению с оригинальной версией, «сушка» (иногда встречаются версии и с буквой «ч» вместо «ш») имеет следующие особенности:

  • значительно укороченный ствол с монтированным надульником, который в свою очередь служит пламегасителем;
  • газо-поршневой шток укорочен практически вдвое;
  • убрана система замедления темпа стрельбы;
  • улучшена система стабилизации полёта пули при укороченном стволе.

Достоинства

Главной особенностью является сравнительно высокая дальность стрельбы для данного типа оружия. Но это далеко не единственный плюс. Следует также упомянуть:

  • благодаря своим малым габаритам возможно скрытое ношение;
  • надёжный, легко разобрать, почистить и снова собрать;
  • высокая пробивная способность.

Недостатки

Несмотря на высокую популярность АКС-74У, изделие имеет и ряд недостатков. Некоторые из них приводят к отказу от использования данного оружия, некоторые требуют привыкания. Всё зависит от желания и возможностей обладателя.

  • Прежде всего, невооружённым глазом заметна значительно низкая кучность по сравнению с оригинальной версией изделия.
  • Прицельная дальность аналогично невысока, если сравнивать с классической версией автомата.
  • Невысокий процент останавливающего действия. Этим термином обозначается параметр пули, определяющий способность противника к дальнейшим каким-либо действиям после поражения пулей. В данном случае невысокий показатель данного параметра связан с использованием калибра 5,45.
  • Модель быстро перегревается из-за своих малых размеров.

Автомат Калашникова в массовой культуре

В ряде африканских стран новорождённым мальчикам дают имя «Калаш». Версий такого наречения множество.

Одна из теорий гласит, что так называют в честь героя фильма «22 минуты» — сомалийского пирата, который помог главному герою.

По другой версии утверждается, что имя не имеет никакой смысловой привязки к автомату Калашникова, а означает что-то на местных наречиях.

А также существует религиозная трактовка, уходящая корнями в тотемистические религии, основанные на культе предков-покровителей. Таких взглядов придерживается около 16% населения всей Африки.

Согласно данной трактовке, автомат Калашникова настолько известен во всём мире, что трудно назвать страну, на которую он бы не повлиял. В частности, в ряде вооружённых конфликтов и на территории Африки также использовалось данное оружие.

В конце концов, дошло до того, что ряд африканских племён, использовавших знаменитый «Калаш», отождествляли это оружие с духом великого предка, способного как навредить, так и защитить. Потому, когда рождался мальчик, а, следовательно, воин, его называли «Калаш», подразумевая, тем самым, что растёт будущий защитник, опора и надежда всей семьи.

Но это всего лишь одна из теорий.

На альбомах множества музыкальных групп разных направлений используются образы автомата Калашникова.

В песне «Dragunov» шведской Industrial-группы Raubtier упоминается автомат Калашникова в следующем контексте:

«Dragunov and Stolichnaya

Smirnoff and Kalashnikoff».

Вот такое необычное применение нашёл себе автомат Калашникова. Устройство, назначение, ТТХ при этом никак не задействованы.

«Калашников» на гербах стран мира

Знаменитый автомат присутствует или присутствовал в разное время на гербах ряда стран. Например, используется на гербе и флаге Мозамбика (с прикреплённым штык-ножом), в геральдике государства Зимбабве, Буркина-Фасо с 1987 по 1997 год.

С 2007 года очертания «Калаша» используются на гербе Восточного Тимора.

Также используется в эмблеме «Авангарда Красной Молодёжи» — коммунистической большевистской организации, распространённой в государствах бывшего СССР.

Герб украинского добровольческого военизированного объединения, сформированного для устранения локального конфликта на территории Донбасса, также включает в себя автомат Калашникова.

fb.ru

Автомат калашникова ак-74М — Документ

АВТОМАТ КАЛАШНИКОВА АК-74М

Автомат Ак-74М является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника.

Для стрельбы в условиях естественной ночной освещённости присоединяется прицел НСПУМ.

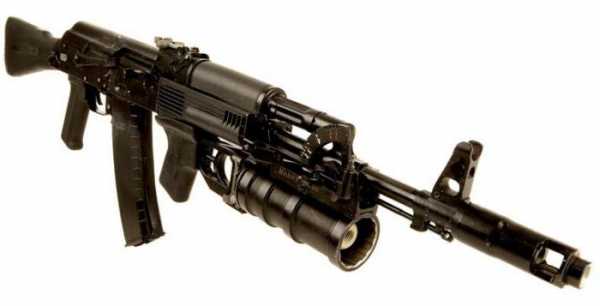

Автомат может быть использован в комплексе с подствольным гранотомётом ГП-25.

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Тактико-технические характеристики

Калибр:

5,45 мм

Тип патрона:

5,45х39

Масса неснаряженного автомата:

3,07 кг

Масса со снаряженным магазином:

3,8 кг

Масса со снаряженным магазином и штык-ножом:

4,1 кг

Длина:

940 мм

Длина со штык-ножом:

1089 мм

Длина ствола:

415 мм

Нарезы правосторонние:

4 шт, шаг — 200 мм

Начальная скорость пули:

900 м/с

Дульная энергия:

1377 Дж

Режим огня:

одиночный/непрерывный

Темп стрельбы:

600 выст/мин

Боевая скорострельность (одиночными):

40 выст/мин

Боевая скорострельность (очередями):

100 выст/мин

Прицельная дальность стрельбы:

1000 м

Дальность прямого выстрела по ростовой фигуре:

625 м

Дальность прямого выстрела по грудной фигуре:

440 м

Дальность, до которой сохраняется убойное действие пули:

1350 м

Предельная дальность полета пули:

3000 м

Емкость магазина:

30 патронов

Эффективная дальность стрельбы:

650 м

Назначение, устройство частей и механизмов автомата

ствол служит для направления полета пули.

дульный тормоз-компенсатор служит для повышения кучности боя и уменьшения энергии отдачи.

газовая камера служит для направления пороховых газов из ствола на газовый поршень затворной рамы.

соединительная муфта служит для присоединения цевья к автомату.

ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора.

прицельное приспособление служит для наводки автомата на цель.

крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке.

приклад и пистолетная рукоятка служат для удобства действия автоматом при стрельбе.

затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.

затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы.

возвратный механизм служит для возвращения затворной рамы с затвором в передне положение.

газовая трубка со ствольной накладкой служит для направления движения газового поршня и предохранения рук автоматчика от ожогов при стрельбе.

ударно-спусковой механизм служит для спуска курка с боевого взвода или со взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы и для постановки на предохранитель.

цевье служит для удобства действия и для предохранения рук от ожогов.

магазин служит для помещения патронов и подачи их в ствольную коробку.

штык-нож служит для поражения противника в бою.

НЕПОЛНАЯ РАЗБОРКА, НАЗНАЧЕНИЕ ЧАСТЕЙ И МЕХАНИЗМОВ И ХАРАКТЕРИСТИКИ АВТОМАТА КАЛАШНИКОВА АК-74

Разборка автомата может быть неполная и полная. Неполная — предназначена для чистки, смазки и осмотра автомата. Полная — для чистки при сильном загрязнении автомата, после нахождения его под дождём или в снегу, при переходе на новую смазку и при ремонте. Излишне частая разборка автомата вредна, так как ускоряет изнашивание частей и механизмов. Разборку и сборку автомата производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и резких ударов. При сборке автомата сличать номера на его частях.

Порядок неполной разборки автомата.

Исходное положение: автомат лежит на столе стволом влево, рукояткой затворной рамы вверх, участник стоит в шаге от стола.

По команде судьи участник соревнования должен произвести неполную разборку в установленном порядке (за исключением: дульный тормоз-компенсатор не отделяется, из пенала не вынимаются принадлежности):


1. Отделить магазин
— удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин; нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его.

2. Произвести контрольный спуск — опустить переводчик вниз, отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

3. Вынуть пенал с принадлежностью — утопить пальцем правой руки крышку гнезда приклада так, чтобы пенал под действием пружины вышел из гнезда; раскрыть пенал и вынуть из него протирку, ершик, отвертку, выколотку и шпильку.

4. Оделить шомпол — оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основании мушки, и вытянуть шомпол вверх.

5. Отделить дульный тормоз-компенсатор — Утопить отверткой фиксатор дульного тормоза-компенсатора. Свинтить дульный тормоз-компенсатор с резьбового выступа основания мушки, вращая его против хода часовой стрелки. В случае чрезмерно тугого вращения дульного тормоза-компенсатора допускается производить отвинчивание его с помощью шомпола, вставленного в окна дульного тормоза-компенсатора.

6.Отделить крышку ствольной коробки. — левой рукой обхватить шейку (переднюю часть) приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить крышку (повернуть до упора ограничителей угла поворота крышки в опорные площадки основания для крепления газовой трубки и крышки ствольной коробки).

7. Отделить возвратный механизм — удерживая автомат левой рукой за шейку приклада, правой рукой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки; приподнять задний конец направляющего стержня и извлечь возвратный механизм из канала затворной рамы.

8. Отделить затворную раму с затвором — продолжая удерживать автомат левой рукой, правой рукой отвести затворную раму назад до отказа, приподнять ее вместе с затвором и отделить от ствольной коробки.

9. Отделить затвор от затворной рамы — взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

10. Отделить газовую трубку со ствольной накладкой — удерживая автомат левой рукой, правой рукой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вертикального положения и снять газовую трубку с патрубка газовой камеры.

По окончании неполной разборки автомата участник делает шаг назад и рапортует: «Неполную разборку автомата закончил». Судья фиксирует время, затраченное на неполную разборку автомата с момента подачи судьей команды до момента, когда участник, выполнив все действия, делает шаг назад.

При совершении грубых ошибок результат аннулируется! Участник получает в зачет худшее время, показанное на соревнованиях.

К грубым ошибкам относится:

  • отведение рукоятки затворной рамы назад при не отомкнутом магазине;

  • произведение контрольного спуска, если ствол направлен под углом менее 45 градусов от горизонтальной плоскости;

  • не произведен контрольный спуск с боевого взвода.

Порядок сборки автомата после неполной разборки

Исходное положение: детали автомата лежат на столе в том положении, в котором они оказались по окончании неполной разборки автомата.

По команде судьи участник соревнования должен произвести сборку автомата в уставном порядке (за исключением: дульный тормоз-компенсатор не присоединяется):

1. Присоединить газовую трубку со ствольной накладкой.
2. Присоединить затвор к затворной раме.
3. Присоединить затворную раму с затвором к ствольной коробке.
4. Присоединить возвратный механизм.
5. Присоединить крышку ствольной коробки.
6. Спустить курок с боевого взвода и поставить на предохранитель.

7. Присоединить дульный тормоз-компенсатор
8. Присоединить шомпол.
9. Вложить пенал в гнездо приклада.
10. Присоединить магазин к автомату.

По окончании сборки автомата участник делает шаг назад и рапортует: «Сборку автомата закончил». Судья фиксирует время, затраченное на сборку автомата с момента подачи судьей команды до момента, когда участник, выполнив все действия, делает шаг назад.

При совершении грубых ошибок результат аннулируется! Участник получает в зачет худшее время, показанное на соревнованиях.

К грубым ошибкам относится:

  • присоединение магазина до произведения контрольного спуска;

  • присоединение магазина к автомату, не поставленному на предохранитель;

  • произведение контрольного спуска, если ствол направлен под углом менее 45 градусов от горизонтальной плоскости;

  • отсутствие фиксации газовой трубки;

  • наличие после сборки автомата лишних деталей или потеря деталей автомата.

При нарушении установленного порядка разборки или сборки автомата, при падении на пол или друг на друга деталей судья назначает штрафное время за каждую ошибку.

Примечание: извлечение шомпола допускается любым (травмобезопасным) способом. В случае получения участником травмы врач фиксирует это в протоколе, участник получает штрафное время.

refdb.ru

Назначение частей и механизмов ак-74

Ствол служит для
направления полета пули. Внутри ствол
имеет канал с четырьмя нарезами,
вьющимися слева вверх направо. Нарезы
служат для придания пуле вращательного
движения. Промежутки между нарезами
называются полями. Расстояние между
двумя противоположными полями (по
диаметру) называется калибром канала
ствола; у автомата он равен 5,45 мм. В
казенной части канал гладкий и сделан
по форме гильзы; эта часть канала
служит для помещения патрона и
называется патронником. Переход от
патронника к нарезной части канала
ствола называется пульным входом.
Снаружи ствол имеет основание мушки
с резьбой для навинчивания дульного
тормоза-компенсатора и втулки для
стрельбы холостыми патронами,
газоотводное отверстие, газовую
камеру, соединительную муфту, колодку
прицела и на казенном срезе вырез для
зацепа выбрасывателя. Основание
мушки, газовая камера и колодка
прице­ла закреплены на стволе с
помощью штифтов.

  1. Венчик

  2. Окна

  3. Щель

  4. Компенсационные
    отверстия

  5. Выем для
    фиксатора

  6. Скос

  7. Внутренняя резьба

Дульный тормоз-компенсаторслужит для повышения кучности боя и
уменьшения отдачи. Он имеет две каморы:
переднюю и заднюю (с круглым отверстием
в них для вылета пули). Передняя камора
имеет венчик, на который надевается
кольцо штык-ножа при примыкании его
к автомату, прямоугольный паз в который
входит выступ штыка-ножа, и два окна
для выхода пороховых газов. Задняя
камора имеет спереди две щели, а в
средней части — три компенсационных
отверстия для выхода пороховых газов.
Сзади дульный тормоз-компен­сатор
имеет внутреннюю резьбу для навинчивания
на основание мушки, выем, в который
заходят фиксатор и круговой скос,
облегчающий вставание и вынимание
шомпола.

Ствольная
коробка
служит для соединения
частей и механизмов автомата, для
обеспечения закрывания канала ствола
затвором и запирания затвора. В
ствольной коробке помещается
ударно-спусковой меха­низм. Сверху
коробка закрывается крышкой.

Прицельное
приспособление
слу­жит для наводки
автомата при стрельбе по целям на
различные дальности. Оно состоит из
прицела и мушки.

Прицел
состоит из колодки прицела (1),
пластинчатой пружины, прицельной
планки (3) и хомутика (4).

Мушкаввинчена в полозок,
который закреплен в осно­вании
мушки. На полозке и на основании мушки
нанесены риски, определяющие положение
мушки.

Крышка
ствольной коробки
предо­храняет
от загрязнения части и механизмы,
помещенные в ствольной коробке. С
правой стороны она имеет ступенчатый
вырез (1) для прохода выбрасываемых
наружу гильз и для движения рукоятки
затворной рамы; сзади 1 отверстие для
высту­па направляющего стержня
возвратного механизма (2). Крышка
удерживается на ствольной коробке с
помощью полукруглого выреза на колодке
прицела, поперечного паза ствольной
коробки и выступа направляющего
стержня возвратного механизма.

Приклад и
пистолетная рукоятка
служат для
удобства действия автоматом при
стрельбе. Приклад имеет антабку для
ремня, гнездо для пенала принадлежности
и затыльник с крышкой над гнездом. В
гнезде приклада укреплена пружина
для выталкивания пенала.

Затворная
рама с газовым поршнем
служит для
приведения в действие затвора и
ударно-спускового механизма. Затворная
рама имеет: внутри — канал для возвратного
механизма и канал для затвора; сзади
— предохранительный выступ; по бокам
— пазы для движения затвор­ной рамы
по отгибам отвальной коробки; с правой
стороны — выступ для опускания
(поворота) рычага автоспуска и руко­ятку
для перезаряжания автомата; снизу —
фигурный вырез для помещения в нем
ведущего выступа затвора и паз для
прохода отражательного выступа
ствольной коробки. В перед­ней части
затворной рамы укреплен газовый
поршень.

Затворслужит для досылания патрона в
патронник, закрывания канала ствола,
разбивания капсюля и извлечения из
патронника гильзы (патрона). Он состоит
из остова, удар­ника, выбрасывателя
с пружиной и осью, шпильки.

Возвратный
механизм
служит для воз­вращения
затворной рамы с затвором в переднее
положение. Он состоит из возвратной
пружины (I), направляющего стерж­ня
(2), подвижного стержня (3) и муфты (4).

3

  1. Курок

  2. Боевая
    пружина

  3. Спусковой
    крючок

  4. Шептало
    одиночного огня

  5. Автоспуск

  6. Замедлитель
    курка

  7. Пружина
    автоспуска

  8. Переводчик

Газовая
трубка со ствольной накладкой
состоит из газовой трубки (1), передней
(2) и задней (4) соединительных муфт,
ствольной накладки (3) металлического
полукольца и пластинчатой пружины
(5).

Газовая
трубка
служит для направления
движения газового поршня. Она имеет
направляющие ребра (6). Передним концом
газовая трубка надевается на патрубок
газовой каморы.

Ствольная
накладка
служит для пре­дохранения
рук автоматчика от ожогов при стрельбе,
Она у автомата может быть деревянной
или пластмассовой.

Ударно-спусковой механизмслужит для спуска курка с боевого
взвода или со взвода автоспуска,
нанесения удара по ударнику, обеспечения
ведения автоматического или одиночного
огня, прекра­щения стрельбы, для
предотвращения выстрелов при незапертом
затворе и для постановки автомата на
предохранитель. Ударно-спусковой
механизм помещается в ствольной
коробке, где крепится тремя
взаимозаменяемыми осями, и состоит
из курка с боевой пружиной, замедлителя
курка с пружиной, спускового крючка,
шептала одиночного огня с пружиной,
переводчика и трубчатой оси.

  1. Корпус

  2. Крышка

  3. Стопорная планка

  4. Пружина

  5. Подаватель

  6. Опорный выступ

  7. Зацеп

Лезвие
Рукоятка

Ножны

Цевьеслужит для удобства действия и для
предохрани рук автоматчика от ожогов.
Оно у автоматчика может быть деревянное
или пластмассовое. Цевье прикрепляется
к стволу снизу с помощью соединительной
муфты и к ствольной коробке посредством
выступа, входящего в гнездо ствольной
коробки. В теле цевья имеется сквозное
отверстие для шомпола.

Магазинслужит для помещения патронов и подачи
их в ствольную коробку. Он состоит из
пластмассового корпуса, крышки,
стопорной планки, пружины и подавателя.

Штык-ножприсоединяется к автомату для поражения
противника в бою. Кроме того, он
используется в качестве ножа, пилы
(для распиловки металла) и ножниц (для
резки про волоки). Провода осветительной
сети необходимо резать по одному,
сняв предварительно ремень со штык-ножа
и подвеску с ножен. При резке провода
следить за тем, чтобы руки не прикасались
к металлической поверхности штык-ножа
и ножен. Проделывание проходов в
электризованных проволочных
заграждениях с помощью штык-ножане
разрешается
. Штык-нож состоит из
лезвия и рукоятки.

Ножныслужат для ношения
штыка-ножа на по­ясном ремне. Кроме
того, они используются вместе со
штык-ножом для резки проволоки. Ножны
имею подвеску с петлей, выступ-ось,
упор для ограниче­ния поворота
штыка-ножа при действии им как
ножни­цами; внутри ножен имеется
пластинчатая пружина с фиксатором
для удержания штык-ножа от выпадения.

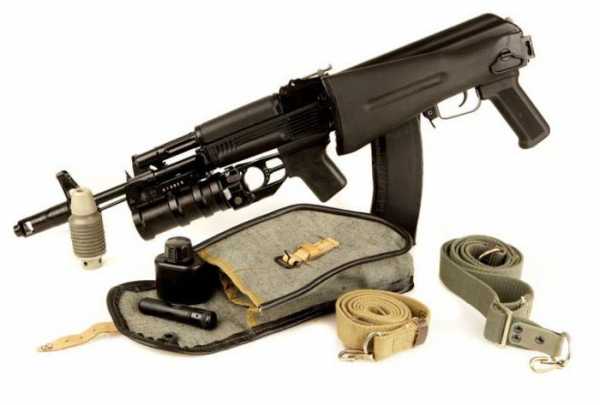

Принадлежность
служит для разборки сборки, чистки,
смазки автомата и ускоренного
снаряжения магазина.

Принадлежность состоит:

1 — шомпол; 2 — протирка; 3 — ёршик, 4 —
отвёртка; 5 — выколотка; 6 — пенал; 7 —
крышка; 8 — маслен­ка; 9 — обойма; 10 —
переходник.

studfiles.net

Отправить ответ

avatar
  Подписаться
Уведомление о
