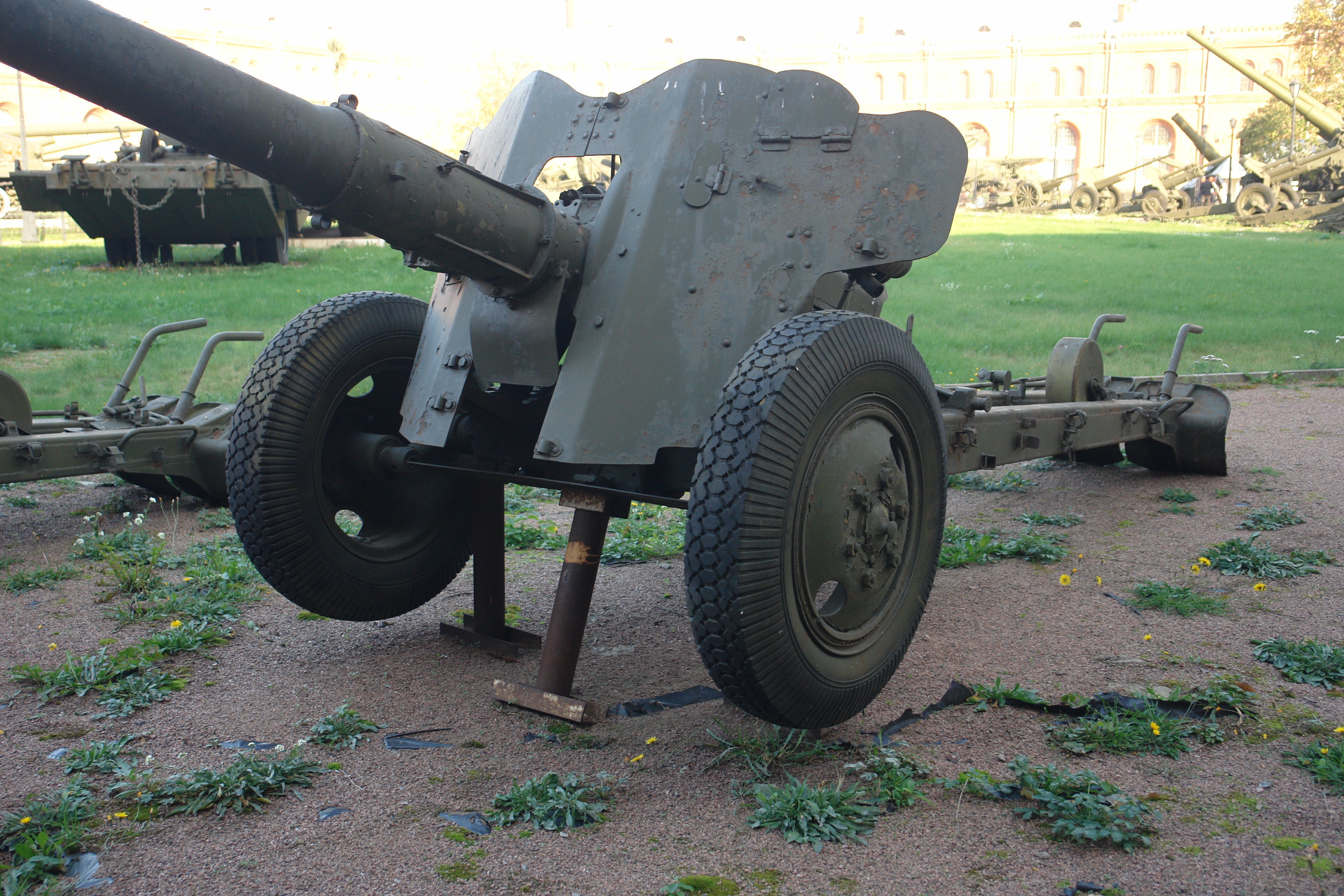

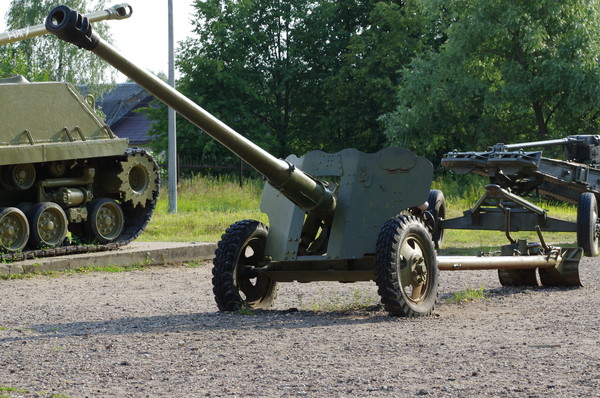

85-мм противотанковая пушка Д-48. СССР

85-мм противотанковая пушка Д-48 была спроектирована на ОКБ завода № 9 («Уралмаш») под руководством Ф.Ф. Петрова с использованием в ее конструкции некоторых узлов и деталей 85-мм дивизионной пушки Д-44 и 100-мм пушки БС-3 образца 1944 года.

Первый опытный экземпляр Д-48, изготовленный заводом № 9, был сдан ГАУ
31 декабря 1948 года. Полигонные испытания Д-48 проводились на Главном артиллерийском полигоне в 1949 - 1950 годах, в том числе - и сравнительные испытания с 85-мм противотанковой пушкой С-6-А, созданной в ЦНИИ-58 под руководством В.Г. Грабина.

По результатам испытаний на вооружение Советской армии в 1953 году приняли пушку Д-48. Она предназначалась для поражения: танков, САУ, бронетранспортеров и других бронированных средств противника, а также для подавления живой силы и огневых средств, находящихся вне укрытий, в окопах, траншеях и легких укрытиях; разрушения полевых оборонительных сооружений; борьбы с артиллерией противника; уничтожения легких судов и огневых средств десанта при обороне морского побережья. Ее можно было использовать для стрельбы по бронеколпакам, амбразурам ДОТов и ДЗОТов.

Противотанковая пушка Д-48 представляет собой классическое длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим вертикальным клиновым затвором с пружинной полуавтоматикой и подрессоренным колесным ходом. К ее основным особенностям относится исключительно длинный ствол, длина которого для обеспечения максимальной начальной скорости снаряда была доведена до 74 калибров ( 6290 мм ). Он оснащен многооконным двухкамерным дульным тормозом активного типа с эффективностью 68%. Ствол соединялся с казенником с помощью соединительной муфты. Вертикальный клиновой затвор с пружинной полуавтоматикой был заимствован у 100-мм противотанковой пушки образца 1944 года БС-3 и допускал темп ведения стрельбы с максимальной скоростью 15 выстрелов в минуту.

Противооткатные устройства (гидравлический тормоз отката и гидропневматический накатник) закреплены в обойме над стволом, аналогично пушке
Д-44. При выстреле они откатывались вместе со стволом. Так же (справа от ствола) располагался уравновешивающий пневматический механизм толкающего типа. Люлька литая цилиндрическая. Слева от ствола смонтированы односекторный подъемный и винтовой поворотный механизмы, с помощью которых орудие может наводиться на цель в вертикальной плоскости в диапазоне углов от -6° до +35° и в горизонтальной - в пределах угла в 54°. По своей конструкции подъемный и поворотный механизмы аналогичны механизмам пушки Д-44.

Прицельные приспособления состояли из механического прицела С-71-77 с орудийным угломером, предназначенным для наведения пушки во время стрельбы с закрытых огневых позиций, оптического прицела ОП2-77 или ОП-2-77 - для стрельбы прямой наводкой и орудийной панорамы ПГ-1. Щитовое прикрытие состояло из основного щита, закрепленного на верхнем станке, и 2-х откидных щитков. На несущем щите, жестко скрепленным с передним и задними бронелистами, нижним откидным и рамкой, располагалась вращающаяся часть орудия. Значительные изменения (по сравнению с пушкой Д-44) претерпел нижний станок лафета. К его литому корпусу были шарнирно прикреплены раздвижные станины коробчатого типа с постоянными сошниками. На конце левой станины крепился подхоботовый каток для перекатывания пушки на небольшое расстояние силами расчета. В ходовой части пушки использованы колеса от грузового автомобиля ЗИС-5 с шинами «ГК». В нижнем станке лафета монтировалась двухколесная ходовая часть орудия, автоматически выключающаяся во время развода станин. Наличие торсионного подрессоривания ходовой части позволяло буксировать пушку армейскими грузовыми автомобилями (4х4 или 6х6) или гусеничными артиллерийскими тягачами со скоростью до 60 км/ч . Высота линии огня составляла 830 мм .

Для перевода пушки из походного положения в боевое и обратно расчету требовалось 1,5 - 2 минуты. Скорострельность пушки составляла 8 - 9 выстрелов в минуту при прицельной стрельбе.

В боекомплект к 85-мм орудию входили 100 унитарных выстрелов (созданные специально для Д-48) с бронебойными и кумулятивными снарядами - для борьбы с бронетехникой; а выстрелы с осколочно-фугасными снарядами с полным и уменьшенным зарядами использовались для уничтожения живой силы и огневых точек противника, расположенных открыто. Бронебойный снаряд на дистанции 1 000 м пробивал броню толщиной 150/185 мм под углом 60°/90°. Наибольшая дальность стрельбы осколочно-фугасной гранатой с полным зарядом составляла18970 м, с уменьшенным зарядом - 14770 м . В 1955 году завод №75 в г. Юрга Кемеровской обл. освоил серийное производство

Д-48. Противотанковая пушка Д-48 находилась в производстве по 1957 год. За это время было изготовлено 819 ед., в т.ч. - 100 модифицированных орудий Д-48Н, оснащенных ночными прицелами АПН2-77 или АПН3-77.

Противотанковые пушки Д-48 состояли на вооружении отдельных противотанковых артиллерийских дивизионов в мотострелковых и танковых полках
(2 батареи по 6 орудий, всего 12 пушек - в дивизионе). Пушки Д-48 поставлялись армиям всех стран-участниц Варшавского договора. В 1958 году большинство конструктивных элементов Д-48 были использованы при создании первой в мире серийной гладкоствольной противотанковой пушки Т-12 (2А19). Однако как противотанковое орудие пушка Д-48 сразу же устарела, поскольку с принятием на вооружение в армиях блока НАТО в конце 1950-х годов новых основных американских боевых танков М 48А3 и М 60А1 с мощной броневой защитой все возможности по бронепробиваемости у 85-мм противотанковых пушек были уже исчерпаны.

85-мм дивизионная пушка Д-44. СССР

На заключительном этапе Великой Отечественной войны, когда Красная армия перешла к активным наступательным действиям, фронт настоятельно требовал более мощное дивизионное орудие, чем штатная 76-мм пушка ЗИС-3 образца 1942 года.

Переход на больший калибр был необходим, поскольку у вермахта появились новые тяжелые танки с мощной броней. В ходе опытно-конструкторских работ, проводившихся в 1944 году, сразу несколько КБ предложили свои варианты 85-мм дивизионных пушек, лучшей из которых была признана 85-мм дивизионная пушка Д-44, разработанная ОКБ-9 Ф.Ф. Петрова на артиллерийском заводе № 9 («Уралмаш») в
г. Свердловске. Ее первый опытный образец, изготовленный на заводе № 92 (им. Сталина) в г. Горьком, получил обозначение «ЗИС-Д-44».

Во второй половине 1944 - в начале 1945 года пушка ЗИС-Д-44 проходила заводские испытания и доводку уже на заводе № 9. Доработанный вариант ЗИС-Д-44 поступил на Гороховецкий полигон для проведения полигонных испытаний - 8 мая 1945 года. На испытаниях пушка показала высокую скорострельность: с исправлением наводки под углом +20° - 15 выстр/мин, а максимальная скорострельность без исправления наводки составляла до 20 - 22 выстр/мин. Однако пушка ЗИС-Д-44 полигонных испытаний не выдержала, в том числе - и из-за неудовлетворительной экстракции гильз. И только уже после окончания войны, когда орудие прошло повторные полигонные, а затем и войсковые испытания, в 1946 году оно было принято на вооружение Советской армии под обозначением «85-мм дивизионная пушка Д-44».

Пушка Д-44 выполнена по классической схеме артиллерийского орудия, ее отличительными особенностями являются компактность размещения механизмов наведения, малая высота линии огня и возможность транспортировки механической тягой с высокой скоростью движения. Ствол состоял из трубы-моноблока, казенника, муфты, дульного тормоза и обоймы. Наряду с дульным тормозом активного типа значительную часть силы отката поглощали гидропневматические противооткатные устройства, смонтированные в обойме над стволом. При выстреле они откатывались вместе со стволом, при этом нормальная длина отката составляла 580 - 660 мм , предельная - 675 мм . Пушка имела вертикальный клиновой затвор с полуавтоматикой механического (копирного) типа. Его конструкция и использование в качестве боеприпасов унитарных выстрелов обеспечили скорострельность с исправлением наводки 13-15 выстрелов в минуту, а максимальную скорострельность без исправления наводки - до 25 выстрелов в минуту.

Ствол размещался в люльке, представляющей собой литую цилиндрическую обойму, закрепленную на верхнем станке лафета. С помощью подъемного механизма (имевшего один сектор), также смонтированного на верхнем станке, ствол вместе с люлькой мог вращаться в вертикальной плоскости в диапазоне углов от -7° до +35°. Угол горизонтальной наводки, обеспечиваемый поворотным механизмом винтового типа, составлял - 54°. Уравновешивающий механизм - толкающего типа, с гидравлическим запором воздуха, состоял из одной колонки, расположенной слева от ствола.

В качестве прицельных приспособлений устанавливались панорамный прицел или прицел С71-7, оптические прицелы ОП1-7, ОП2-7, ОП4-7 и ОП4 М-7. Могли использоваться также ночные прицелы АПН-2 или АПНЗ-7.

Для защиты расчета от пуль стрелкового оружия и осколков артиллерийских снарядов и мин на верхнем станке было закреплено щитовое прикрытие. На нижнем станке лафета были смонтированы две раздвижные трубчатые станины. Высота линии огня составляла 825 мм . Ходовая часть - двухколесная, использовались усиленные колеса от грузового автомобиля ГАЗ-АА с шинами, заполненными губчатым каучуком (ГК). Боевая ось состояла из двух прямых полуосей. Наличие торсионного подрессоривания позволяло буксировать орудие армейскими грузовыми автомобилями (6x6) или быстроходными гусеничными тягачами по шоссе со скоростью до 60 км/час.

Время перевода пушки из походного положения в боевое и обратно не превышало одной минуты. В боекомплект пушки Д-44 входили унитарные выстрелы с осколочно-фугасными гранатами (более 12 типов), подкалиберными снарядами катушечной формы, кумулятивными и дымовыми снарядами. Дальность стрельбы осколочно-фугасной гранатой массой 9,54 кг (начальная скорость 793 м/сек) составляла 15 820 м . Бронебойный калиберный снаряд пушки Д-44 с расстояния 500 м по цели высотой 2 м под углом 90° пробивал броню толщиной 135 мм , а на дальности 2000 м - 100-мм броню.

С 1945 по 1954 год завод № 9 («Уралмаш») произвел более 12 500 орудий Д-44.

85-мм дивизионная пушка Д-44 состояла на вооружении Советской армии и вооруженных сил стран-участниц Варшавского договора, а также поставлялась на экспорт. В 1948 году на базе Д-44 была создана 85-мм противотанковая пушка Д-48, принятая на вооружение Советской армии в 1952 году. В 1954 году на вооружение Советской армии поступает еще одна модификация этой пушки - 85-мм самодвижущаяся пушка СД-44, созданная в ОКБ-9 завода №9 еще в конце 1948 года. Проект по ее созданию предусматривал, что на большие расстояния она будет транспортироваться колесными или гусеничными тягачами, а ее перемещение на поле боя будет производиться самостоятельно с помощью вспомогательной силовой установки. Лафет СД-44 отличался от своего прототипа тем, что на одной из его станин монтировался прикрытый кожухом мотоциклетный двигатель мощностью 14 л . с. Крутящий момент от двигателя передавался на колеса пушки через карданный вал, дифференциал и полуоси.

Коробка переключения передач, входящая в состав трансмиссии, обеспечивала 6 передач движения вперед и 2 передачи заднего хода. На станине также крепилось сиденье для одного из номеров расчета, выполняющего функции механика-водителя и рулевое колесо, которое управляло дополнительным, третьим, колесом, смонтированным на конце одной из станин. Для освещения дороги в темное время суток на концах станин устанавливалась фара, а для преодоления особо сложных участков пути на пушке было предусмотрено оригинальное устройство — самовытаскиватель - барабан на колесах и трос, закрепленный на щите.

Масса пушки СД-44 в боевом положении возросла до 2250 кг . В режиме самодвижения пушка передвигалась стволом назад, при этом на ней размещался как весь расчет, так и часть боекомплекта. На шоссе пушка СД-44 развивала скорость до 25 км/час, была способна самостоятельно преодолевать подъемы до 27°, броды глубиной до 0,5 мм и снежные заносы высотой 0,30- 0,65 м . Запас хода по булыжной мостовой составлял 220 км .

На большие расстояния пушка буксировалась колесным или гусеничным тягачом с максимальной скоростью до 60 км/час. С 1954 по 1957 год завод № 9 переделал из пушек Д-44 в самодвижущиеся пушки СД-44 и произвел новых СД-44 примерно 700 штук. Они поступили на вооружение артиллерийских подразделений воздушно-десантных дивизий.

Для парашютного десантирования СД-44 были разработаны специальные десантные платформы.

В 1957 году пушка прошла еще одну модернизацию - 150 модифицированных пушек СД-44Н были оборудованы ночными прицелами. В настоящее время пушка Д-44 и ее модификации продолжают находиться на вооружении Российской армии.

85-мм пушка обр. 1939 г. Артиллерия и минометы XX века

Читайте также

87,6-мм пушка Q.F

87,6-мм пушка Q.F 87,6-мм пушка — наиболее известное полевое орудие Великобритании, состоявшее также на вооружении большинства стран Британского содружества. Эта дивизионная пушка была разработана в середине 30-х годов для замены двух типов орудий: 114-мм гаубицы и 18-фунтовой

211-мм пушка К-38

211-мм пушка К-38 Идея сосредоточения орудий большой мощности на главных направлениях наступления наземных войск была выдвинута в России в 1916 году. Тогда же были созданы первые подразделения артиллерии особого назначения, придававшиеся командующим соединениями для

57-мм пушка ЗИС-2

57-мм пушка ЗИС-2 Советская 57-мм противотанковая пушка ЗИС-2 успешно использовалась в годы Великой Отечественной войны для борьбы с танками и бронемашинами противника. По своим характеристикам она не имела равных среди малокалиберной противотанковой артиллерии: при

76-мм пушка Ф-22

76-мм пушка Ф-22 Идея создания универсальной пушки, способной обстреливать как наземные, так и воздушные цели, появилась у представителей высшего командования Красной Армии в начале 30-х годов. Задание было поручено конструкторскому бюро завода № 92. Руководитель КБ В.Г.

76-мм пушка ЗИС-3

76-мм пушка ЗИС-3 «ЗИС-3 — одна из самых гениальных конструкций в истории ствольной артиллерии», — после изучения и испытания трофейных орудий записал в своем дневнике профессор Вольф, руководитель артиллерийского отдела фирмы Круппа. Советская дивизионная пушка обр.

100-мм пушка БС-3

100-мм пушка БС-3 100-мм корпусная пушка БС-3, принятая на вооружение Красной Армии в мае 1944 года, была создана конструкторским коллективом В.Г. Грабина в ответ на требования ГКО об усилении противотанковой обороны. Необходимо было эффективное средство для борьбы с новыми

152-мм пушка Бр-2

152-мм пушка Бр-2 После окончания Гражданской войны в СССР имелось лишь небольшое количество мощных крупнокалиберных орудий, большей частью уже устаревших. Программа создания новых артиллерийских систем большой и особой мощности, представленная Арткомитетом ГАУ в 1927

37-мм зенитная пушка обр. 1939 г

37-мм зенитная пушка обр. 1939 г В годы Великой Отечественной войны 37-мм пушка образца 1939 года являлась основным зенитным орудием Красной Армии для защиты наземных войск от атак низколетящих самолетов противника. Зенитные автоматы, в зависимости от ситуации, также

47-мм пушка P.U.V

47-мм пушка P. U.V 37-мм противотанковая пушка Pak 35/36 неплохо проявила себя во время Польской кампании, когда немецким войскам противостояла слабо бронированная техника противника. Но уже перед нападением на Францию руководству вермахта стало ясно, что армии необходимы более

37-мм пушка «тип 94»

37-мм пушка «тип 94» В первый период Второй мировой войны японские противотанковые артиллерийские подразделения в достаточном количестве обладали 37-47-мм пушками, поэтому не было особой необходимости использовать для борьбы с танками противника горные и пехотные орудия

47-мм пушка «тип 1»

47-мм пушка «тип 1» Накануне Второй мировой войны на вооружение японской армии поступила 37-мм противотанковая пушка, обозначенная «тип 97» в соответствии с летоисчислением японского календаря. Она являлась полной копией немецкой пушки Pak 35/36. Однако сознавая, что в борьбе

155-мм пушка TR

155-мм пушка TR На основе опыта боевого применения американских буксируемых орудий во Вьетнаме, а также по итогам различных военных маневров и учений в западных странах в 70-е годы приступили к созданию новых пушек и гаубиц на механической тяге. В качестве основного

152-мм пушка М-31

152-мм пушка М-31 СИ- 152Т (правый борт) СУ-152Т (левый борт) Боевое отделение СУ-152Т152-мм пушка М-31 была спроектирована в КБ завода № 172 и предназначалась для установки в 60- тонный тяжелый «самоход». По заданию СМ и ГБТУ проекты «самохода» параллельно разрабатывались Кировским

8"/45 пушка

8"/45 пушка 8"/45 пушка была спроектирована на ОСЗ под руководством Бринка в 1892 году. Ствол орудия состоял из внутренней трубы, двух скрепляющих цилиндров и кожуха. Нарезы прогрессивной крутизны. Затвор поршневой системы Розенберга. Пушки изготавливали на ОСЗ с середины 90-х

85-мм зенитная пушка образца 1939 года

85-мм зенитная пушка образца 1939 года 85-мм зенитная пушка образца 1939 года появилась как закономерный результат развития отечественной зенитной артиллерии, зародившейся в 1914 году, когда конструктор Путиловского завода Ф. Лендер разработал первую 76-мм противоаэростатную

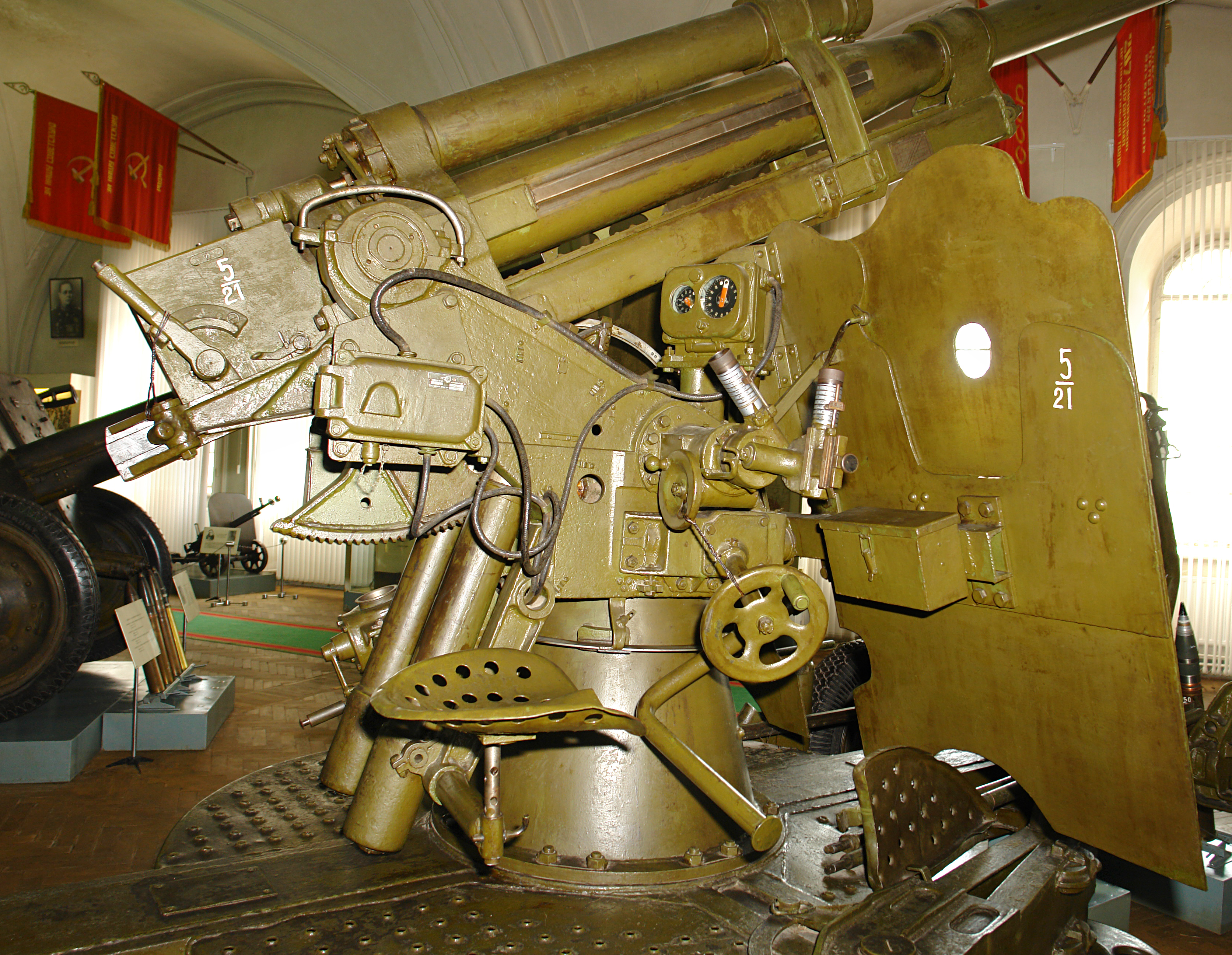

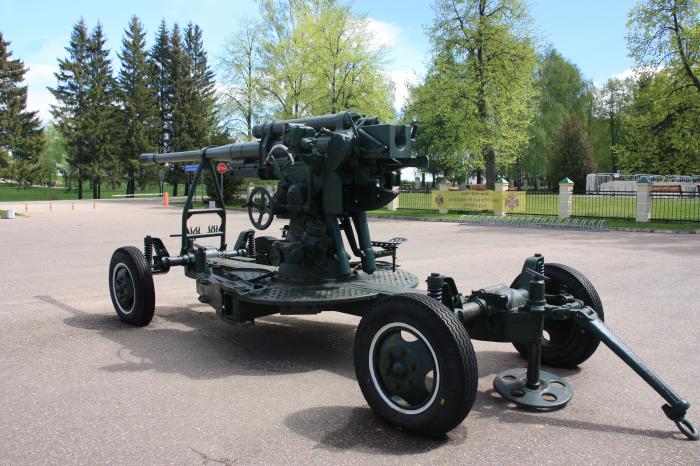

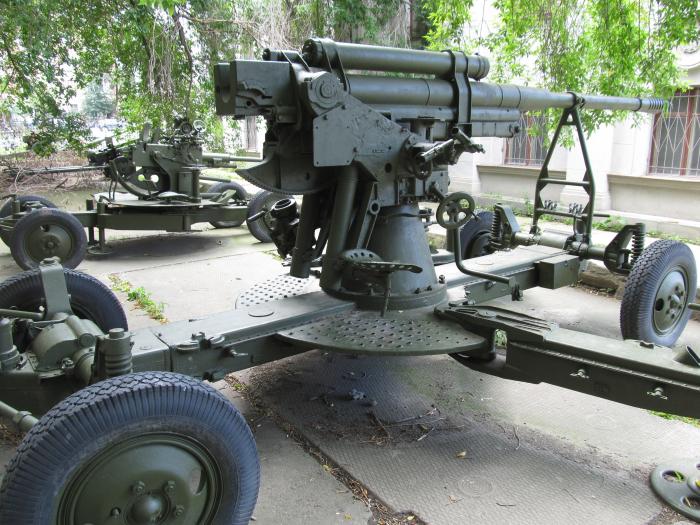

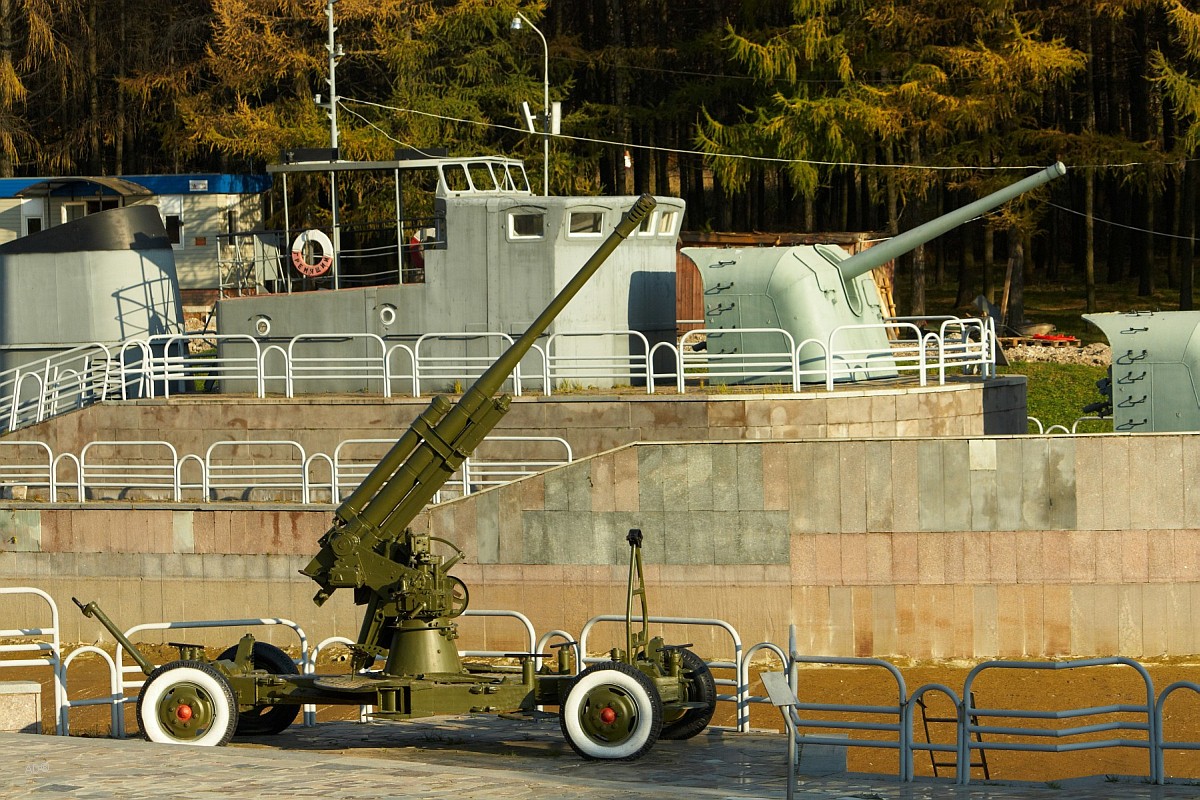

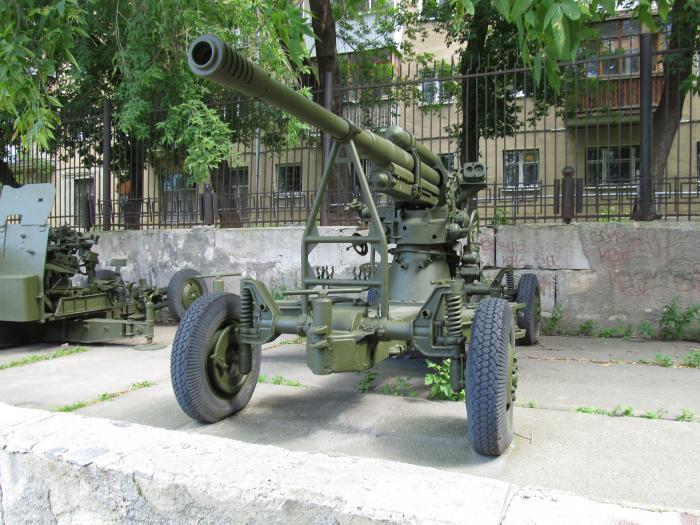

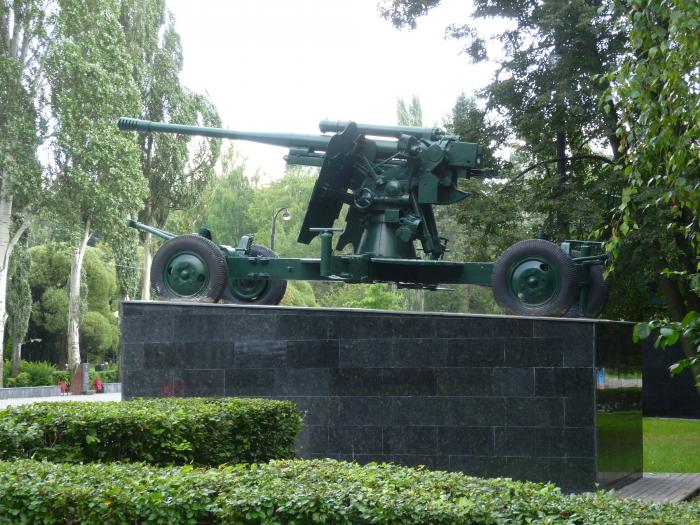

Рассказы об оружии. 85-мм зенитная пушка


Много непонятного в истории этой пушки, от момента разработки, начиная с калибра и заканчивая тем, что появилось в итоге. Но главное — итог, не правда ли?

Откуда взялся калибр 85 мм, вообще установить не удалось. Источники вообще молчат на эту тему, как будто просто кто-то взял и решил такое изобрести. Единственное, что более-менее могло служить отправной точкой, это британская 18-фунтовая (83,8 мм или 3,3") пушка QF образца 1904 года, которая являлась увеличенной версией 13-фунтовой (76,2-мм) пушки и очень сильно походила на нее во всем, за исключением размеров.

Некоторое количество таких орудий попало в РККА еще во время Гражданской войны, а также стояло на вооружении прибалтийских государств.

До 1938 года калибра 85 мм в отечественной артиллерии вообще не было. Эпизодически он появлялся в эскизных проектах, но даже до конкурсов дело не доходило. Похоже, что явление этого калибра действительно оказалось случайным.

В 1937/1938 годах конструкторы завода №8 решили использовать хорошие запасы прочности, заложенные в проекте германской пушки «Рейнметалл», принятой у нас под наименованием «76-мм зенитная пушка обр.1931г. » и увеличить ее калибр.

По расчетам, предельным калибром, который можно было поместить в кожух 76-мм пушки, стал 85 мм. Понимание необходимости принятия на вооружение среднекалиберной зенитной артиллерии было обоснованным, поэтому 85-мм зенитки перед войной запустили в массовое производство.

Но это, повторюсь, только домыслы.

Очень сложно также сказать, чем не устроила РККА новая 76-мм зенитная пушка конструкции Логинова, представлявшая собой доработку пушки 3-К, о которой уже писалось у нас.

76-мм зенитная пушка образца 1938 года только была принята на вооружение, как тут же на смену ей пошла 85-мм зенитная пушка образца 1939 года.

За основу конструктором Г. Д. Дорохиным была взята разработка всё того же Логинова — 76-мм зенитное орудие образца 1938 года. Дорохин предложил наложить новый 85-мм ствол на платформу 76-мм зенитного орудия, использовав также его затвор и полуавтоматику.

Испытания показали необходимость дальнейших доработок, вызванных увеличением калибра снаряда, веса порохового заряда и веса самой установки. После увеличения опорной поверхности клина затвора и гнезда казенника, а также установки дульного тормоза, орудие было принято на вооружение Красной Армии под названием «85-мм зенитная пушка обр. 1939 г.» или 52-К.

Многие авторы пишут о том, что важной особенностью нового зенитного орудия была и его универсальность: 52-К годилась не только для огня по вражеским самолетам, но с успехом применялась и в качестве противотанковой, ведя огонь по бронетехнике противника прямой наводкой.

Учитывая, что все механизмы 52-К получила от 76-мм пушки, для предшественницы все было справедливо в той же степени. Однако, применение более мощного снаряда и порохового заряда, обеспечило большую по сравнению с 76-мм пушкой бронепробиваемость.

76-мм пушка стреляла осколочно-фугасным и бронебойным снарядами. Для 85-мм пушки были разработаны бронебойно-трассирующий остроголовый калиберный снаряд 53-УБР-365К и бронебойно-трассирующий подкалиберный снаряд 53-УБР-365П.

У 76-мм пушки бронебойный калиберный снаряд при начальной скорости 816 м/с на дальности 500 м пробивал броню толщиной 78 мм, а на дальности 1000 м — 68 мм. Дальность прямого выстрела составляла 975 м.

Снаряд для 85-мм пушки имел показатели получше.

При стрельбе под углом встречи 60° 9,2-кг снаряд пробивает на дальности 100 м броню толщиной около 100 мм, на дальности 500 м — 90 мм, на дальности 1000 м — 85 мм.
При угле встречи 96° на дальности 100 м обеспечивается пробивание брони толщиной около 120 мм, на дальности 500 м — 110 мм, на дальности 1000 м — 100 мм.

Еще большей бронебойной способностью обладал 85-мм подкалиберный бронебойно-трассирующий снаряд весом 4,99 кг.

Дальность стрельбы у 85-мм пушки тоже была несколько больше, чем у 76-мм пушки. По высоте: 10230 м, по дистанции: 15650 м, для 76-мм пушки соответственно по высоте: 9250 м, по дистанции: 14600 м.

Начальная скорость снаряда была приблизительно равной, в районе 800 м/с.

В принципе, получается, что появление 85-мм пушки было оправдано. Равно как вполне оправдывается и некоторая скоропалительность в разработках. Пушка вышла более мощной, сразу на более транспортабельной четырехколесной платформе, а главное — успешно могла действовать как противотанковое орудие на момент появления у немцев тяжелых танков в 1942/43 годах.

Создание новой, четырехколесной платформы ЗУ-8 позволило транспортировать зенитку на скорости до 50 км/ч, вместо 35 км/ч у предшественниц. Также уменьшилось время боевого развертывания (1 минута 20 секунд против 5 минут у 76-мм пушки 3-К).

Кроме этого 52-К послужила базой для создания танковых пушек Д-5 и ЗИС-С-53, устанавливаемых впоследствии на САУ СУ-85 и танках Т-34-85, КВ-85 и ИС-1.

В целом, для своего времени, в которое входят и конструкторские возможности, и возможности промышленности, пушка 52-К была весьма неплоха.

Скажу больше: лучше на период 1941-1944 не было. В 1942 году, когда у немцев появились «тигры», 52-К была единственным орудием, которое могло почти без проблем поражать эти танки.

Снаряд 76-мм пушки мог пробить «Тигра» в борт с 300 метров, да и то, с 30% вероятностью. Бронебойный снаряд 85-мм пушки вполне уверенно поражал «Тигр» с дистанции в 1 км в лобовую проекцию.

В 1944 была проведена модернизация, которая улучшила показатели 52-К, но в серию не пошла по причине того, что острая необходимость уже отпала.

Всего за период с 1939 по 1945 годы промышленность СССР выпустила 14 422 пушек 52-К.

После снятия с вооружения, пушка широко поставлялась за рубеж. И продавалась весьма неплохо.

И даже в наше время 52-К вполне успешно применяется в качестве противолавинной пушки.

В наше время неоднократно обсуждались сильные и слабые качества 85-мм советской и немецкой 88-мм зенитной пушки. Действительно, "ахт-комма-ахт" покрыла себя славой и заслужила репутацию отличного орудия. Но факт в том, что 52-К ей ни в чем особо не уступала. И точно так же роняла на землю немецкие самолеты и останавливала танки.

Повторяться не стоит, факт в том, что пушка вышла весьма достойной, судя по результатам.

Источники:
Музей военной истории, с. Падиково Московской области.
Шунков Виктор. Красная Армия.

Пробивной характер. Сверхмощная противотанковая пушка М-75 — ЖЖ

Конструкторами оружия всегда движет стремление хотя бы на полшага опережать своих конкурентов. Создатели танковой брони стремятся предоставить экипажам боевых машин максимальную защиту от огня всех существующих типов орудий, а конструкторы противотанковых артиллерийских систем — создать пушки, способные пробить броню любого современного им танка.

Но весной 1941 года в Советском Союзе начались работы над 107-мм противотанковой пушкой, достойным целям для которой предстояло появиться лишь через несколько лет. И эти пушки, и их вероятные противники из числа немецких танков были воплощены в металле. Но на поле боя не суждено было оказаться ни тем, ни другим.

Пушка для боя с тенью

К началу 1941 года советская противотанковая артиллерия развивалась сразу по нескольким направлениям. Наиболее перспективной на тот момент считалась 57-мм противотанковая пушка Ф-31, позже получившая обозначение ЗИС-2. Разрабатывалась пушка на заводе № 92 под руководством В. Г. Грабина. Параллельно с ней шла разработка «76-мм мощной противотанковой пушки на базе УСВ», имевшей заводское обозначение Ф-26. Создавалась она с большими трудностями. Из-за проблем с тормозом отката пушку несколько раз переделывали. Наконец, в начале января 1941 года по инициативе Грабина была изготовлена и 85-мм противотанковая пушка. Она базировалась на лафете опытной 95-мм дивизионной пушки Ф-25 с удлинёнными станинами. В январе из неё было сделано 225 выстрелов.

11 марта 1941 года начальник Разведывательного управления Генштаба РККА генерал-лейтенант Ф. И. Голиков подготовил спецсообщение «О направлении развития вооружённых сил Германии и изменениях в их состоянии». Согласно этому документу, немецкая промышленность начала постройку трёх типов тяжёлых танков. Самый мощный из них, имевший обозначение «Тип VII», якобы имел массу 90 тонн и вооружение в виде 105-мм пушки. К этой информации военное руководство страны отнеслось крайне серьёзно. Предполагавшийся запуск в серию танка Т-150, который должен был получить название КВ-3, отменили. Вместо него на базе опытного танка Т-220 стали разрабатывать совсем другую машину. Новый КВ-3 должен был быть вооружён 107-мм пушкой, иметь броню толщиной порядка 120 мм и боевую массу 67–68 тонн. Более того, параллельно была запущена разработка ещё более тяжёлых танков КВ-4 и КВ-5.

Эскизный проект 107-мм противотанковой пушки УМЛ-20, июль 1941 года

Одними танками дело не ограничилось. К 18 апреля 1941 года было подготовлено постановление СНК Союза ССР и ЦК ВКП(б) «О танковом вооружении, новой противотанковой пушке, артиллерийских самоходных установках и бронебойных снарядах». В контексте этой статьи наиболее интересным является шестой пункт этого постановления:

«6. По мощной 107 мм корпусной пушке.

Поручить НКВ разработать и изготовить на заводах № 172 и № 92 опытные образцы наложения на лафет 152 мм гаубицы-пушки обр. 1937 г. Мощного 107 мм ствола с начальной скоростью 1100 м/сек.

Срок сдачи опытных образцов НКО — к 1.7.1941 г.

К этому же сроку изготовить опытный образец самоходной установки 107 мм пушки с указанной баллистикой. Установку осуществить НКТМ на удлиненном шасси танка КВ-4 (броня 60 мм).

НКБ разработать и изготовить к указанному сроку выстрел для этой пушки со сплошным бронебойным снарядом с трассером, с флегматизатором и размеднителем в заряде в количестве 3000 штук».

Самоходная установка, упомянутая в постановлении, должна была разрабатываться совместно с СУ-Б-13, а также САУ «212». Проектирование СУ-Б-13, судя по постановлению, началось, дело дошло даже до предварительного проекта, были составлены тактико-технические требования, но на этом всё и закончилось. Изготовление САУ «212» застопорилось на стадии изготовления корпусных деталей. В отличие от них, самоходная установка с противотанковой пушкой не дошла даже до стадии тактико-технических требований. Но вот с самой «мощной 107-мм корпусной пушкой» дело продвинулось намного дальше.

Расчёт ствола УМЛ-20. В отличие от этой пушки, графических материалов по ЗИС-23 и ЗИС-24 до наших дней не сохранилось

Согласно первоначальным расчётным данным, новая «мощная пушка» с начальной скоростью снаряда 1100 м/с должна была пробивать на дистанции в километр броню толщиной 188 мм, установленную под углом 30 градусов. Уже к началу мая характеристики были скорректированы. Согласно расчётам по 107-мм противотанковой пушке, получившей заводской индекс ЗИС-24, начальная скорость снаряда снижалась до 1020 м/с, при этом длина ствола должна была быть в районе 60 калибров. Впрочем, и эти данные оказались не окончательными.

Между тем, Грабин в очередной раз проявил инициативу и одновременно начал разработку более лёгкой альтернативы для ЗИС-24. Пушка, получившая заводское обозначение ЗИС-23, разрабатывалась с использованием лафета 107-мм дивизионной пушки М-60. Согласно предварительным расчётам, начальная скорость её снаряда должна была достигать 1150 м/с, а длина ствола оценивалась примерно в 70 калибров.

Проработка тактико-технических требований (ТТТ) к сверхмощным противотанковым орудиям затянулась. Рассмотрение Артиллерийским комитетом ГАУ КА проекта тактико-технических требований состоялось 22 мая 1941 года. Согласно принятым ТТТ, начальную скорость снаряда 107-мм пушки сохранили на отметке 1020 м/с. Снаряд массой 18,8 кг должен был пробивать на дистанции в километр бронеплиту толщиной 160 мм, установленную под углом 30 градусов. Длину ствола ограничили 70 калибрами. Скорострельность установили на уровне 10 выстрелов в минуту, причём заряжание должно было быть унитарным. При разработке орудия максимально использовался лафет 152-мм гаубицы-пушки МЛ-20, включавший её прицельные приспособления. Наряду с противотанковыми функциями, пушка должна была исполнять и роль корпусной, для чего в её боекомплект включался осколочно-фугасный снаряд с начальной скоростью 730 м/с и массой 18,8 кг.

Эскизный проект 107-мм противотанковой пушки М75

В тот же день были утверждены требования и на «85-мм противотанковую пушку специального назначения». Она, в свою очередь, должна была исполнять и функцию дивизионной пушки, для чего в боекомплект включался осколочно-фугасный боеприпас массой 9,2 кг с начальной скоростью 800 м/с. Что же касается её бронебойного снаряда, он имел начальную скорость 1150 м/с и массу 10,5 кг. На дистанции в километр этот снаряд также должен был пробивать лист брони толщиной 160 мм, установленный под углом 30 градусов. В качестве базы для орудия ТТТ предусматривали использование лафета 107-мм пушки М-60. Изменения в конструкцию базы планировались минимальные, в частности, предусматривалось создание нового орудийного щита.

Конкуренция в тяжёлом весе

До начала июня 1941 года работы по проектированию сверхмощных противотанковых пушек фактически велись лишь заводом № 92, несмотря на то, что в постановлении речь шла о двух заводах. Объяснить такую ситуацию можно тем, что Грабин проявил инициативу, которую заметили наверху. Впрочем, заводу № 172 в тот момент было слегка не до того: на нём и так висел большой объём заказов по гаубичной артиллерии, а также артиллерии Резерва Главного Командования (РГК).

«Утряска» требований на пушки продолжалась и в конце мая, и в начале июня 1941 года. В итоге окончательный вариант требований был разослан на заводы только к 7 июня. Вместе с тем, к моменту получения финальных ТТТ завод № 172 уже включился в работу по созданию своей 107-мм противотанковой пушки. Последняя редакция требований поставила завод в неловкое положение, поскольку в них появились указания о применении механического досылателя, а также о нарезах ствола прогрессивной крутизны. В письме председателю Арткома ГАУ КА генерал-майору Хохлову исполняющий обязанности директора завода Кудрявцев указал, что КБ будет разрабатывать новую пушку без этих элементов. По мнению КБ, скорострельность 10 выстрелов в минуту можно было получить и без досылателя. Пушка, разрабатывавшаяся коллективом завода № 172, получила индекс М75. Согласно предварительным расчётам, начальная скорость её снаряда должна была составить 1020 м/с, при этом пробитие брони предполагалось на уровне, указанном в ТТТ.

Орудийный щит, согласно требованиям, должен был ставиться на все проекты сверхмощных противотанковых пушек

Интересно, что в Молотове (современной Перми), где располагался завод № 172, была начата разработка и 85-мм противотанковой пушки, о которой дошли лишь обрывочные сведения. Впервые информация о ней всплывает в середине июня 1941 года. В переписке, которая шла между Наркоматом боеприпасов и заводом № 172, выяснилось, что лафетопробных снарядов, предназначенных для 85-мм пушки ЗИС-23, для орудия разработки завода № 172 не хватит. По этой причине требовалось изготовить ещё 300 снарядов: 50 к 5 июля, а оставшиеся 250 — к 15 июля 1941 года. В дальнейшей переписке по боеприпасам обнаружился и заводской индекс новой пушки — М-76. Там же указано, что завод № 172 добился разрешения правительства на изготовление опытного образца.

Никаких тактико-технических характеристик по М-76 обнаружить не удалось. Что же касается конкурирующей с ней 85-мм пушки ЗИС-23, то её тактико-технические характеристики (ТТХ) окончательно были утверждены к началу июля 1941 года. Для обеспечения начальной скорости 1150 м/с пушка получила ствол длиной 96,8 калибров (8228 мм). Не вписалась в ТТТ по длине ствола и ЗИС-24. Согласно финальным ТТХ, общая длина её ствола составила 73,5 калибра, или 7843 мм.

В данных по характеристикам, датированным 4 июля 1941 года, указывалось, что пушки заводом № 92 спроектированы и находятся в стадии изготовления опытных образцов. Были эти пушки изготовлены или нет — история умалчивает. Но по состоянию на 31 июля 1941 года оба орудия всё ещё находились на стадии не изготовления, а проектирования. К 15 августа завод № 92 уже должен был сдать два опытных образца ЗИС-23 (над ЗИС-24 работа шла теперь лишь в инициативном порядке). В указанные сроки этого не произошло, более того, обе пушки отсутствуют и в докладе об опытных работах завода № 92, датированном 25 августа. Нет по ним информации и в последующих документах. Таким образом, существует высокая степень вероятности, что ни ЗИС-23, ни ЗИС-24 так и не были изготовлены.

М75 на испытаниях, октябрь 1941 года

Совершенно неожиданно в конкурентную борьбу вмешался третий участник. 7 июля 1941 года в адрес начальника Управления заказов и производства вооружения наземной артиллерии (УВНА) пришло письмо из Свердловска. Авторами письма были главный инженер Уральского завода тяжёлого машиностроения (УЗТМ) А. С. Рыжков, начальник СКБ завода А. Н. Булашев, а также главный конструктор Ф. Ф. Петров (один из создателей пушки МЛ-20). В письме с Уралмаша предлагался эскизный проект противотанковой пушки, получивший обозначение УМЛ-20.

Изюминкой проекта стала максимальная унификация пушки с уже находящимися в производстве образцами, а именно — с МЛ-20 и А-19. Поршневой затвор планировалось взять от А-19, от неё же брался и кожух ствола. Казённик, а также лафет использовались от МЛ-20. Кроме того, предполагалось взять от А-19 и гильзу. Высказывалась даже возможность использования снаряда от М-60, но возникали сомнения, выдержит ли он увеличившееся давление. Начальная скорость снаряда оценивалась в 1050 м/с, при этом длина ствола должна была составить 59,5 калибров. Для того чтобы компенсировать изменение центра тяжести, ствол удлинялся назад на 235 мм.

Эта же пушка в боевом положении

Предложение УЗТМ выглядело вполне разумным. Благодаря максимальному использованию деталей уже находившихся в производстве орудий можно было ускорить разработку, а главное — запуск пушки в серию. Но дальше эскизного проекта история УМЛ-20 не продвинулась.

В итоге единственной сверхмощной противотанковой пушкой, достигшей стадии испытаний, оказалась М75, разрабатывавшаяся под руководством С. Н. Дернова.

Не имеющая достойных целей

Техническая документация на 107-мм противотанковую пушку М75 была подготовлена заводом № 172 к концу июня 1941 года. Стоит отметить, что начало Великой Отечественной войны сперва никак не отразилось на её разработке. В отличие от работ над перспективными тяжёлыми танками КВ-3, КВ-4 и КВ-5, разработку сверхмощной противотанковой пушки никто не сворачивал. К изготовлению двух опытных образцов М75 завод № 172 приступил в начале июля 1941 года, а к концу месяца они уже проходили заводские испытания. В ходе пробных стрельб были получены начальные скорости снарядов от 1017 до 1047 м/с, что соответствовало заданным требованиям. Срыва ведущих поясков на снарядах не наблюдалось. Пробоины в щите имели форму круга, то есть при стрельбе снаряды летели стабильно. Основной проблемой на заводских испытаниях оказалась работа полуавтоматики. Связано это было с материалами, из которых изготовили клин и казённик.

15 июля в адрес начальника УВНА военинженера 1-го ранга Комарова был прислан технический проект пушки, разработанный параллельно с изготовлением опытных образцов. В целом пушка соответствовала требованиям. Начальная скорость её снаряда составляла 1020 м/с, длина ствола — 70,5 калибров (7550 мм), а в конструкции использовался лафет МЛ-20. Тем не менее, на проект была наложена резолюция:

«вместо наложения нового 107 мм ствола на лафет МЛ_20, завод занялся неудачной „модернизацией“ этого лафета, общего для МЛ-20 и 122-мм пушки обр. 1931/37 г.»

Более развёрнутая версия резолюции ушла на завод № 172 28 июля 1941 года за подписью начальника ГАУ КА генерал-полковника Яковлева.

Несмотря на требования максимально использовать лафет МЛ-20, опытные М75 имели массу изменений в его конструкции

Такую реакцию руководства ГАУ КА вызвали изменения, которые внесли на заводе № 172 в конструкцию лафета. Вместо штатной системы перевода ствола из боевого положения в походное был использован полиспаст по типу использовавшегося в М-60. Помимо изменения конструкции, в ГАУ высказывались справедливые сомнения в ускорении процедуры перевода ствола из боевого положения в походное и наоборот. Гораздо существеннее оказалось то, что для М75 конструкторы изменили систему отката, а также фактически сделали новый передок. В условиях войны и ожидавшегося появления на фронте немецких тяжёлых танков подобное положение вещей справедливо признали неприемлемым. Серийные М75 предполагалось изготовлять на штатном лафете МЛ-20 и со штатным передком.

Дальнейшие испытания М75 было решено проводить на Уральском артиллерийском полигоне (ныне Нижнетагильский институт испытания металлов (НТИИМ)). Программу испытаний утвердили 16 августа 1941 года. В ходе испытаний проверялись прочность системы, её баллистические свойства и определялась бронепробиваемость. На испытания предъявили те же опытные образцы, что проходили заводские испытания. Система под номером 1 имела трубу № 4 с длиной хода нареза 25 калибров, а система под номером 2 имела трубу № 7 с длиной нарезов 32 калибра. Также с пушками доставили трубу № 5, у которой длина нарезов составляла 32 калибра.

Пушка в походном положении. Вместо штатной системы перевода ствола из боевого положения в походное был использован полиспаст, как на М-60

Документацию на пушки доставили 28 августа, но испытания начались только через месяц — 29 сентября. Первым этапом стала разборка и сборка систем, в ходе которой стволы на орудиях поменяли местами. Испытания осложнялись тем, что Уральский артиллерийский полигон не был приспособлен к целому ряду необходимых работ.

Первые стрельбы начались лишь 5 октября. Огонь вёлся из системы № 1. 16 октября, после 105 выстрелов, по предложению завода № 172 испытания приостановили. Связано это было с необходимостью изготовления нового клина и ряда других деталей. Испытания возобновились 3 ноября. После 402 выстрелов из-за большого разгара нарезной части канала ствола трубу № 5 заменили на трубу № 4. Испытания стрельбой закончили 11 декабря, но из-за занятости испытаниями других систем отчёт о них был составлен только ко 2 января 1942 года.

Орудие в боевом положении, вид спереди

Общие выводы по испытаниям оказались крайне неоднозначными. Во-первых, живучесть трубы была определена всего в 250–300 выстрелов, что было явно недостаточным. Во-вторых, возникли серьёзные проблемы с бронепробиваемостью. Пушка пробила лист толщиной 152 мм, но случилось это на дистанции всего 100 метров. На дистанции в километр обстрел даже не проводился, поскольку корпуса снарядов оказались непрочными.

Впрочем, это было хронической проблемой советских бронебойных снарядов большинства систем, стоявших на вооружении, и решить её удалось далеко не сразу. Реальная скорострельность пушки оказалась всего 5–6 выстрелов в минуту. Наблюдались большие проблемы и с экстракцией гильз. В итоге М75 признали не выдержавшей испытания.

Номенклатура боеприпасов для 107-мм пушки М75

Потенциально довести М75 до ума завод № 172, конечно, мог. Схожие проблемы имели многие пушки, в том числе противотанковые. Ход испытаний показал, каким образом можно устранить выявленные недостатки. Кроме того, как уже говорилось выше, Уральский артиллерийский полигон не был приспособлен к полноценным испытаниям, и в условиях завода можно было решить многие возникшие на полигоне проблемы. Тем не менее, 22 апреля 1942 года последовал вердикт о прекращении работ по сверхмощным противотанковым пушкам:

«Так как опыт сорвеменной войны не подтвердил необходимости применения подобного рода пушек для борьбы с танками, дальнейшую доработку пушки „М-75“ и боекомплекта к ней, с целью устранения всех недостатков, считаю нецелесообразной.

Докладывая изложенное, прошу Вашего разрешения на прекращение всех работ по 107 мм противотанковой пушке М-75 и аналогичных работ Государственного Ордена Ленина завода № 92 им. Сталина по 85 мм и 107 мм противотанковым пушкам „ЗИС-23“ и „ЗИС-24“».

107-мм снаряды броню пробивали, но при этом раскалывались при попадании

Нарком вооружений генерал-полковник Воронов, написавший это письмо Сталину, не знал, что как раз в это самое время КБ Фердинанда Порше начало разработку сверхтяжёлого танка, против которого и создавались советские сверхмощные ПТО. До фронта, впрочем, ни VK 100.01, ни даже Pz. Kpfw. Maus так и не доехали. Тем не менее, о М75 вспомнили ещё раз — в 1943 году.

Сохранившаяся до наших дней пушка М75 № 1. Площадка военной техники будущего Музея Вооружённых сил Республики Казахстан в Астане

В июле 1943 года под Понырями дебютировало другое детище Porsche K. G. — самоходная установка Ferdinand. Её появление в Красной армии восприняли очень серьёзно. Среди списка работ по танковой, противотанковой и самоходной артиллерии, датированного 15 сентября 1943 года, вновь появилась М75. Одной из причин возвращения заброшенного в 1942 году проекта было то, что базировалось орудие на лафете пушки-гаубицы МЛ-20. Идея вооружения пушкой М75 самоходной установки, похороненная ещё летом 1941 года, спустя два года получила шанс на возвращение, тем более что для неё наконец появились достойные цели.

Впрочем, возврат к теме 107-мм противотанковой пушки оказался крайне недолгим. В том же самом письме, где упоминалась М75, председатель Артиллерийского Комитета ГАУ КА генерал-майор Хохлов предлагал отказаться от ряда проектов, заменив их на более перспективные 122-мм пушки с начальной скоростью снаряда 1000 м/с.

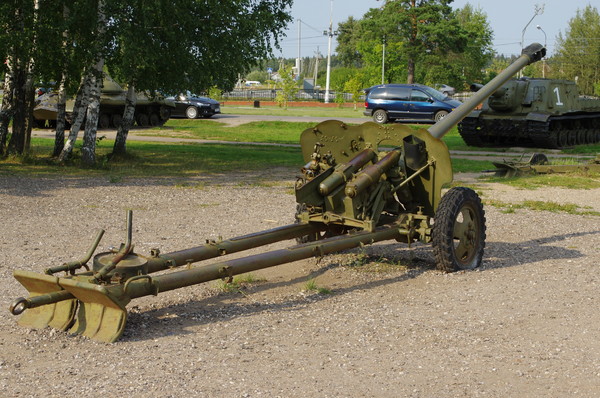

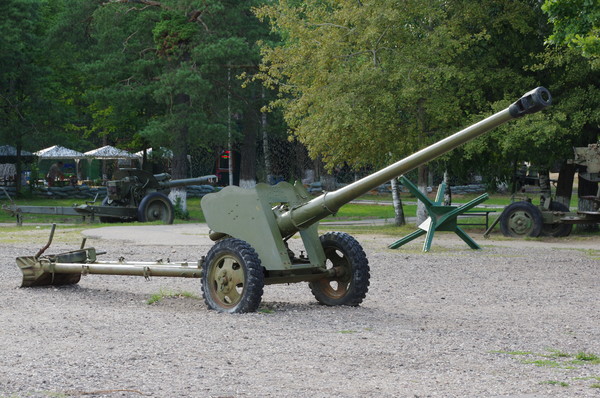

85-мм Дивизионная Пушка Д-44 1946 Года

29.04.2019

Советская 85-мм дивизионная пушка Д-44 представляет собой универсальную артиллерийскую систему, предназначенную для уничтожения военных объектов и укреплений противника в полосе фронта, для уничтожения бронированной техники и поддержки пехоты во время наступления.

История создания орудия Д-44 и серийное производство

Советские конструкторы полевой артиллерии еще на завершающем этапе Великой Отечественной войны приступили к разработке принципиально новой артиллерийской системы дивизионного уровня. Несмотря на то, что стоявшая на вооружении 76-мм пушка ЗиС-3, стала основным полевым орудием РККА в годы войны, ее тактико-технические характеристики и баллистические свойства оставляли желать лучшего. Войскам требовалось мощное, дальнобойное полевое орудие, способное усилить огневую мощь дивизий и корпусов.

Таким средством усиления стала советская 85-мм пушка Д-44, созданная в ОКБ завода №9. Проектные работы, начавшиеся в 1944 году, возглавил известный советский конструктор Ф.Ф. Петров. Спустя полгода новая пушка была готова к испытаниям и представлена вниманию государственной комиссии. В 1946 году новое орудие, получившее название — 85-мм дивизионная пушка Д-44 была принята на вооружение советских артиллерийских частей.

Артиллерийский дивизион 85-мм пушек Д-44. Орудия, отремонтированные после снятия с консервации, ведут пробные стрельбы

Изготовлением орудия занималось только одно предприятие в СССР — завод №9, нынешний «Уралмаш». Всего с 1946 по 1954 год было изготовлено 10 918 орудий.

Технические параметры и тактические характеристики орудия Д-44

  • Расчет — 6 человек.
  • Боевая масса — 1,72 т.
  • Заряжание унитарное.
  • Начальная скорость бронебойно-трассирующего снаряда — 800 м/с.
  • Скорострельность: 20-25 выстр./мин.
  • Максимальная дальность стрельбы — 15820 м.
  • Дальность прямого выстрела бронебойно-трассирующим снарядом — 1100 м.
  • Бронепробиваемость бронебойно-трассирующим снарядом: на дальности 1000 м — 100 мм.
  • Масса выстрела с бронебойно-трассирующим снарядом — 15,68 кг.
  • Основные типы боеприпасов: осколочно-фугасные, бронебойно-трассирующие снаряды.
  • Время перевода из походного положения в боевое: 40-60 сек.
  • Способ транспортировки: перевозится тягачами Я-12, МТ-Л и МТЛБ, грузовыми автомобилями.

Орудие стало поступать на вооружение артиллерийских частей Советской Армии в послевоенные годы. Основное количество новых пушек получили на оснащение артиллерийские части Западной группы войск в Германии, где советские войска противостояли танковым частям союзных государств.

Боевое применение 85-мм дивизионной пушки Д-44 образца 1946 года отмечено в ряде вооруженных конфликтов второй половины XX века. Это участие в Корейской войне, индо-пакистанский конфликт и арабо-израильские войны.

Фото

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

Противотанковая пушка Д-48 85-мм

85-мм противотанковая пушка Д-48

Годы производства: 1955-1957

Выпущено: 819 экземпляров Д-48 и Д-48Н (с ночным прицелом АПН2-77 или АПН3-77)

85-мм противотанковая пушка (ПТП) Д-48 была спроектирована на КБ завода №9 под руководством Ф.Ф. Петрова.  В ее конструкции были использованы некоторые элементы 85-мм дивизионной пушки Д-44 и 100-мм пушки обр. 1944 г. БС-3.

Полигонные испытания Д-48 проводились в первом квартале 1949 года, однако на 399 выстреле испытания приостановили, так как дульный тормоз повышенной эффективности «калечил расчет». После доставки нового дульного тормоза во второй половине апреля испытания возобновились и продолжились до июня 1949 года. Доработанный по результатам полигонных испытаний новый образец Д-48 был изготовлен заводом в апреле 1950 года, а затем пушка прошла сравнительные испытания с 85-мм ПТП С-6, спроектированной в ЦНИИ-58 под руководством  В. Г. Грабина. По результатам испытаний военные выбрали Д-48 и она была принята на вооружение.

Первая серийная партия Д-48 была изготовлена в 1955 году на заводе №75 в городе  Юрга, Кемеровской обл. (ныне - ОАО «Юргинский машиностроительный завод», ЮМЗ).

Основной особенностью противотанковой пушки Д-48  являлся исключительно длинный ствол. Для обеспечения максимальной начальной скорости снаряда длина ствола была доведена до 74 калибров (6м. 290 мм.).  В качестве прицельных приспособлений на Д-48 устанавливался механический прицел С71-77 (для стрельбы с закрытых позиций и прямой наводкой), оптический прицел ОП2-77 или ОП4-77 (для стрельбы прямой наводкой), орудийная панорама ПГ-1 (при транспортировке орудия снималась).

В ходовой части пушки использованы колёса от грузового автомобиля ЗиС-5 с шинами «ГК» (т.е. заполненными губчатым каучуком). Наличие торсионного подрессоривания ходовой части позволяло буксировать пушку армейскими грузовыми автомобилями (4х4 или 6х6) или гусеничными артиллерийскими тягачами со скоростью до 60 км/ч.

Для перевода пушки из походного положения в боевое и обратно, расчёту требовалось 1,5...2 минуты.

Боекомплект пушки состоял из 100 унитарных выстрелов (созданных специально для Д-48): 44 бронебойных и 56 осколочно-фугасных. Бронебойный снаряд на дистанции 1 000 м пробивал броню толщиной 150-185 мм под углом 60°.

В 1958 году большинство конструктивных элементов Д-48 были использованы при создании первой в мире серийной противотанковой пушки Т-12 (2А19).



Тактико-техническая характеристика

Боевая масса  2.35 т
Боевой расчет   6 чел.
Габариты  9195х1780х1475 мм
Длина ствола   6290 мм
Калибр  85 мм

Масса снаряда:

- бронебойного

- осколочно-фугасного



 9. 3 кг

 9.66 кг

Начальная скорость снаряда:

- бронебойного

- осколочно-фугасного



 925 м/с

 1040 м/с

Скорострельность  до 15 выст./мин
Максимальная дальность стрельбы  18.97 км
Время перевода пушки из походного положения в боевое  1.5-2.0 мин
Максимальная скорость транспортировки по шоссе   60 км/ч

Тип 56 85-мм пушка

Китайская 85-мм пушка Тип 56 - это усовершенствованная советская мм пушка типа Д-44, разработанная в 1956 году и запущенная в серийное производство для вооруженных сил, в первую очередь для противотанковых. В ружье применены большие боковые отверстия ударного действия монокулярного дульного тормоза ствола, полуавтоматический клиновой затвор вертикального затвора, гидрораспределитель тяги отдачи ствола и жидкостный пневматический противооткатный механизм; лафет частично за счет цилиндрической люльки, поворотных полок, стоек, защитного щита, большой трубчатой ​​рамы и колесных элементов; с червячным управлением, самоблокирующимся червячным механизмом зацепления однозубым наружным выравниванием, балансировочный станок пневматический; с использованием колес из губчатой ​​резины и буферов торсиона оси.Прицельное приспособление включает в себя прицел с недельным обзором на 58 дюймов, прямой прицел типа 56 и калибровочные устройства. С HEAT, Hesh, бронебойными гранатами.

В 1969 году во время инцидента на острове Сокровищ батальон китайской армии с 85-мм орудиями противостоял советским танкам, 16 советских танков Т-62 и бронетехника были уничтожены.

Отечественная 85-мм пушка типа 56 была заменена 100-мм противотанковой пушкой типа 73 второго поколения, в которой использовалось первое поколение китайских стабилизированных пенетраторов с вольфрамовым сердечником и ребром.По состоянию на 2009 год отечественная 85-мм пушка типа 56 все еще находилась на военной службе. Гарнизон Сямэня, дислоцированный в стране, даже на юго-восточной прибрежной границе, точки зоны, длина линии, готовность к работе с отягощениями, профессиональное многооружие, высокий боевой дух. технические требования - основные характеристики этой компании.

727-й отдельный пехотный батальон Каспийской эскадрильи России входит в состав 77-й отдельной бригады морской пехоты, дислоцированной в Астрахани.В состав подразделения входят десантно-штурмовая рота, взвод автоматических гранатометов, взвод противотанковых орудий и минометная рота, оснащенная [по состоянию на 2011 год] четырьмя 85-мм пушками типа Д44 и шестью 120-мм гаубицами. Долгое время считалось, что у российских военных давно нет 85-мм орудия.

Диаметр 85 мм
март Общий вес 1725 кг
марш Длина 8450 мм
марш Ширина 1730 мм
март Высота 1420 мм
FireWire Высота 825 мм
Высота пушки 4685 мм
длина отдачи 580-660 мм
Полный Масса снаряда
ТЕПЛО 12.61 кг
граната 16,15 кг
Толщина брони 100 мм / 60 градусов (HEAT)
Скорость
ТЕПЛО ЦИЛИНДРА 845 м / сек
Hesh 730 м / сек
полный заряд 793 м / с Скорострельность 15-20 выстр / мин
Максимальный диапазон
Полнозарядная граната 15,650 м Hesh 7600 м
прямое расстояние
ТЕПЛО ЦИЛИНДРА 945 м
Трассирующий снаряд 900 м
трассирующая скорость снаряда 1200 метров
прочь профессия -7 градусов -35 градусов
направление огня 54 градуса
Орудийный расчет 8 человек

НОВОСТИ ПИСЬМО

Присоединяйтесь к GlobalSecurity. список рассылки org


КС-12 / Тип-72

85-мм однозарядная зенитная пушка КС-12 установлена ​​на буксируемом 4-х колесном лафете. Китайский вариант - Тип-72. 85-мм зенитная пушка образца 1939 года также известна как КС-12. У новой пушки хорошие характеристики - начальная скорость снаряда 800 м / с и дальность полета 10,5 км - позволяли новой зенитной установке очень эффективно бороться с бронированными и высоколетящими целями.Пушка имела инерционный полуавтоматический затвор. Высокие результаты должны были показать и стрельба из зенитного орудия по наземным бронированным целям. Таким образом, еще до начала боевых действий зенитная установка КС-12 пошла в серийное производство. Хотя он давно выведен из эксплуатации в России, он продолжает работать в нескольких странах, включая Северную Корею.

85-мм зенитная пушка 1939 года появилась как закономерный результат развития отечественной зенитной артиллерии, зародившейся в 1914 году, когда конструктор Путиловского завода Ф.Лендер разработал первую 76-мм противоаэростатическую пушку в 1914 году. В 1915 и в 1928 годах эта система подвергалась модернизации, в результате которой увеличена вертикальная дальность стрельбы при максимальном угле возвышения до 6500 м; на смену ему пришла 76-мм зенитная установка образца 1931 года. В 1938 году по заданию ГАУ было изготовлено несколько опытных образцов модернизированной 76-мм пушки. Установленный на четырехколесном лафете, он весил 4200 кг - значительно меньше предыдущего. В таком виде она принята на вооружение как зенитное орудие 1938 года.Однако увеличение скорости и «потолка» самолетов, повышение их живучести потребовало увеличения досягаемости зенитных орудий на высоте и увеличения мощности снаряда.

В конце 1930-х годов стало очевидно, что быстрое развитие авиации приведет в будущем к серьезным проблемам в случае противодействия авиации и сил ПВО. Таким образом, уже имеющиеся средства противовоздушной обороны не могли должным образом гарантировать достаточную эффективность.Возникла необходимость предоставить в армию зенитную пушку дальнего действия, оружие должно было быть достаточно мощным, чтобы поражать высоколетящие бронированные цели.

Было решено взять за основу 76,2-мм пушку компании Rheinmetall и исходить из этого при создании зенитного орудия. Так поступили конструкторы завода № 8 в 1937-1938 годах. 76,2-мм пушка имела большой запас прочности, заложенный в кожухе, казенной части и лафете. В результате была разработана новая на тот момент пушка (не считая появившихся единичных экземпляров) калибра 85 мм.

5 сентября 1937 года конструкторское бюро завода № 8 сообщило Управлению о проекте инженера Г.Д. Дорохина наложила 85-мм ствол на лафет 76-мм пушки 3К. 85-мм ствол оснащен дульным тормозом, масса снаряда 9,2 кг, начальная скорость 800 м / с. На всякий случай военный представитель Цырульников рассчитал наложение такого же ствола, но без дульного тормоза. При этом необходимо было увеличить вес ствола на 300-400 кг, что потребовало серьезной переделки узлов и деталей системы.

28 сентября 1937 г. нарком обороны обратился в Управление управления с предложением включить в план опытно-промышленных работ на 1938 г. на заводе № 8 изготовление опытного 85-мм подвижного орудия, тактико-технический Требования будут разрабатывать Арт-Дирекция. К тому времени Art Management уже разрабатывала эти требования. Таким образом, протоколом от 22 ноября 1937 г. было решено снять задание на проектирование осколка 85-мм дальности.

31 января 1938 года завод № 8 представил руководству описание 85-мм пушки 52-К. Вместо имеющейся гильзы (от 3-мм 76-мм зенитной установки) взята свободная труба, конец которой свободен от кожуха на длине 1800 мм и имеет навинчиваемый дульный тормоз. Поковки бесплатные трубы новые. Кожух свободной трубы имеет утолщение между захватами (чтобы балансировочный механизм от мачты 3-К работал нормально) и на 1431 мм короче существующей моноблочной 76-мм пушки 3-К. Этот кожух может быть получен из имеющейся поковки, казенная часть и клин претерпевают незначительные изменения, так что можно использовать существующие поковки казенной части и клина от 3-К. Кроме того, требовалось заменить затвор, клин, кривошип спусковой крючка, ножку экстрактора и ввести дульный тормоз.

В январе 1938 года были проведены заводские испытания первого опытного 85-мм ствола на лафете 3-К. Согласно акту от 29 января 1938 г., всего под углом 0 было произведено 35 выстрелов.Первые 20 выстрелов производились дульным тормозом снарядом массой 9,2 кг, начальная скорость составляла 613-830 м / с, затем 15 выстрелов производились без дульного тормоза с начальной скоростью 673-714 м / с. Для этих 15 выстрелов было установлено начальное ограничение скорости 715 м / с, при допустимой отдаче 1150 мм для стрельбы без дульного тормоза.

31 января 1938 года 85-мм ствол на лафете ЗК прибыл на Софринский полигон. 1 февраля было произведено 45 выстрелов при углах возвышения от 0 до +80 со средней начальной скоростью 827.2 м / с. Отмечены сбои в работе полуавтоматики (АКБ). Немного увеличилась длина отката. Комиссия отметила, что даже при скорострельности 1 выстрела 1,5-2 минуты ствол сильно нагревается. В целом результаты удовлетворительные.

85-мм пушка на лафете впервые проходила испытания на НИЗАП с 8 июля по 25 сентября 1938 года. К моменту их прибытия в НИЗАП было произведено 104 выстрела из 85-мм ствол.По результатам испытаний комиссия НИЗАП отметила ряд недостатков 85-мм пушки: недостаточный процент поглощения энергии дульным тормозом, что приводит к прыжкам системы и сбиванию шума; Увеличение бокового рассеивания снарядов по сравнению с 3-К; Ламины на тыльной поверхности клина ворот.

Учитывая, что 85-мм пушка в целом себя оправдала, Арт-менеджмент принял решение заказать опытную серию из 20 орудий на заводе №8.

Экспериментальные серии отличались от прототипа, сделанного в конце 1937 года, с новым дульным тормозом и увеличенной опорной поверхностью клина и казенной частью. Свинцовый образец отличался от самой серии тем, что 85-мм ствол накладывался на лафет 76-мм зенитной пушки обр. 1938 г. (упрощенный постамент на четырехколесной машине), на нем были размещены клин, казенная часть, полуавтоматика и кожух образца 1937 г.

85-мм пушка на лафете 76-мм пушки обр.1938 г. проходил испытания в НИЗАП с 21 апреля по 10 августа 1939 г. с перерывами из-за отсутствия боеприпасов. В ходе испытаний на НИЗАП было произведено 1100 выстрелов и пройдено 500 км. Средняя скорость буксировки ЗИС-5 по грунтовой дороге составляет 30-35 км / ч, максимальная - около 50 км / ч. Устройство 85-мм пушки на лафете 7Б-мм пушки обр. 1938 г. лучше лафета 3-К. Дульный тормоз работал удовлетворительно. Отмечены три выхода из строя полуавтомата.

В ходе наземных испытаний было выпущено 9 штук.2 кг снаряды с начальной скоростью 800 м / с. По результатам наземных испытаний комиссия констатировала, что орудие выдержало наземные испытания, и рекомендовала его к применению в качестве корпусной зенитной установки. По этому поводу «Артком» заявил, что «ни 76-мм, ни 85-мм зенитные орудия не могут заменить 100-мм зенитное орудие, и эти системы не следует смешивать в общей кучке».

А в 1939 году Г. Дорохин создает новую систему, накладывая 85-мм ствол на лафет 76-мм зенитной пушки образца 1938 года, используя затвор и полуавтомат этого орудия.При выборе калибра он исходил из необходимости получить высокую начальную скорость снаряда и такой вес патрона, который позволял бы достаточно длительную работу заряжающего. Наиболее удачно такие требования сочетались в калибре 85 мм, масса снаряда составляла 9,2 кг, масса патрона 15,1 кг, начальная скорость 800 м / с. Для увеличения мощности орудия потребовалась установка дульного тормоза, поглощающего около 30% энергии отдачи.

Работа, выполненная молодым дизайнером Г.Дорохина, опытный образец новой пушки поступил на исследовательский полигон. Главное преимущество 85-мм зенитной пушки перед предшественницей - 76-мм зенитной пушкой 1931 года - в увеличенной мощности снаряда, создававшего больший урон в зоне поражения. Наземное орудие рекомендовано принять на вооружение как зенитное орудие среднего калибра. Пистолет быстро освоили в производстве и еще до начала Великой Отечественной войны начали поступать в армию.

10 мая 1940 года Управление искусств окончательно установило индекс 85-мм зенитной пушки - 52-П-365.5 июля 1940 года Артком в срочном порядке приказал собрать четыре 85-мм зенитных орудия и отправить их на испытания в Евпаторию, для чего завод № 8 должен снять 76-мм пушку обр. 1938 г. и заменить их на 85 мм.

Производство 52-К велось исключительно на заводе № 8 имени Калинина, который до зимы 1941-42 годов располагался в деревне Подлипки (Московская область), а затем был эвакуирован в Свердловск. В 1940 году цена единой пушки 52-К составляла 118 тысяч рублей.К 22 июня 1941 г. в войсках имелось 2630 орудий 52-К. За время войны ВМФ было передано 676 орудий.

При боевом применении орудия было решено оснастить орудие ПВО броневым щитом. Вместо ствола, состоящего из свободной трубы с кожухом, был вставлен ствол-моноблок, применен затвор с полуавтоматом копировального типа. При расчетах орудия использовались полуавтоматические приборы управления зенитным огнем ПУАЗО-2 обр. 1934 г. или ПУАЗО-3 обр. 1940 г. и стереоскопический дальномер.А с 1943 года РЛС РУС-2 Редут перешли на батареи. введен ствольный моноблок, применен затвор с полуавтоматическим копировальным типом. При расчетах орудия использовались полуавтоматические приборы управления зенитным огнем ПУАЗО-2 обр. 1934 г. или ПУАЗО-3 обр. 1940 г. и стереоскопический дальномер.

А с 1943 года РЛС РУС-2 Редут перешли на батареи. введен ствольный моноблок, применен затвор с полуавтоматическим копировальным типом. При расчетах орудия использовались полуавтоматические приборы управления зенитным огнем ПУАЗО-2 обр.1934 г. или ПУАЗО-3 обр. 1940 г. и стереоскопический дальномер. А с 1943 года РЛС РУС-2 Редут перешли на батареи.

Серийное производство КС-12 продолжалось до 1944 года, когда на смену ему пришла еще более мощная 85-мм зенитная установка (КС-18), которая также стала основным средством ПВО Красной Армии. От предыдущей модификации новый имел более длинный моноблок и увеличенный пороховой заряд. Для пушки разработана новая люлька, уравновешивающий механизм и затвор с полуавтоматом копировального типа.Он имел автоматический установщик взрывателя, что позволяло ускорить подготовку выстрела.

Как и немцы, которые с середины войны все чаще использовали зенитные орудия в качестве основного вооружения танков, советские конструкторы также оценили огромную пользу такого шага. Пушка ЗИС-С-53 в годы войны хорошо зарекомендовала себя.

Во время войны в руки немцев попало много исправных орудий, которые по своим характеристикам были похожи на немецкую 88-мм зенитную пушку.Под обозначениями 8.5-cm Flak M.39 (r) и 8.5-cm Flak M.44 наши зенитные орудия очень активно использовались немцами.

85-мм зенитное орудие «пережило» войну и какое-то время находилось на вооружении Советской Армии. Некоторое количество было доставлено в социалистические страны, в том числе во Вьетнам, где им была поставлена ​​задача борьбы с американскими самолетами. По некоторым данным и судя по фотографиям с «горячих точек» - этот пистолет до сих пор используется в бизнесе.

Часть зенитных орудий после снятия с вооружения была передана гражданским службам и служила лавинными орудиями в высокогорье.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org


Советские 85-мм пушки против тигров

Когда немцы натолкнулись на толстую броню Матильды у Арраса, они опустили свои 88-мм орудия FlaK и использовали их для поражения британских танков. Столкнувшись с толстой броней Тигра, Советы сделали то же самое.Для этой задачи было выбрано зенитное орудие 85 мм образца 1939 года. Посмотрим, насколько хорошо оно сработало против Тигра.

"Цель: боковая. Дистанция: 800 м. Результат: пробитие, размер бреши 350 мм на 230 мм.
Цель: боковая. Дистанция: 1450 м. Результат: пробитие, входной диаметр бреши 110 мм, выходной диаметр 380 мм. Фрагмент Было выбито 700 мм на 92 мм на 82 мм. Образовались трещины длиной 220 мм, 200 мм и 180 мм ».

Здесь происходит довольно катастрофическое выкрашивание. Напомним, Т-34-76 нужно было приблизиться на 500 метров, чтобы даже иметь шанс повредить танк «Тигр» даже сбоку.

«Цель: сторона. Дистанция: 1450 метров. Результат: пробитие, диаметр пробоины 115 мм.

Цель: нижний перед. Расстояние: 1000 метров. Результат: проникновение. Входной диаметр 150 мм, выходной 160 мм. С внутренней стороны откололся осколок брони диаметром 230 мм. Образовались три трещины длиной 300 мм. Сварочный шов разрушен ».

Еще более катастрофическое выкрашивание, на этот раз спереди. Больше сварных швов, поддающихся давлению. Тогда испытатели настроились оптимистично и отошли на 1500 метров.

"Цель: передняя верхняя. Расстояние: 1500 метров. Результат: вмятина глубиной 30 мм, диаметром 120 мм. Удар внутри.

Цель: нижний перед. Расстояние: 1500 метров. Результат: плита треснула от предыдущих попаданий 85-мм орудия. Откололись две части: 500 мм на 240 мм и 800 мм на 200 мм ».

Избыточная броня «Тигра» трескается и разваливается после двух ударов по нижней лобовой пластине. Немного разочаровывает танк, который сделали непобедимым.

«Вывод: бронебойный снаряд может пробить борт танка« Тигр »толщиной 82 мм с расстояния 1500 метров и лоб толщиной 100 мм с расстояния 1000 метров.«

Это, безусловно, отличные результаты. Похоже, что они подтверждаются на практике, поскольку в документе Красной Армии о тактике ведения боя с Тигром отмечается, что он может быть пробит спереди на 1000 метров, а сбоку - на 1450 метрах. Неудивительно, что 85-мм орудие с аналогичной баллистикой было размещено сначала в СУ-85, а затем в Т-34, чтобы создать опасного врага для любого немецкого танка.

Теперь давайте посмотрим на тесты против Tiger II. В них используется пушка Д-5, установленная на истребителе танков СУ-85.

Выстрел № 22. Мишень: верхняя лобовая плита. Дальность: 300 м. Результат: вмятина размерами 200 мм на 125 мм, глубиной 50 мм (включая остатки приваренного к броне снаряда). Осколок откололся с другой стороны. брони, 300 мм на 250 мм, толщиной 85 мм ».

Как и в случае с множеством выстрелов по Tiger II, даже если снаряд не пробивает, скалывание все равно касается экипажа и внутренних компонентов.

Для снимков сбоку данные представлены в другом отчете (из которого в сводном отчете есть только таблица).Из этой таблицы можно сделать следующие выводы:

«Бронебойный снаряд отечественной пушки Д-5-С пробивает:

  • борт корпуса с 1350 метров
  • гусеничный корпус с высоты 800 м
  • борт башни с 800-1000 метров »
Т-34-85 сражался с несколькими Tiger II из s.Pz.Abt 501 в Огледоу. Предполагалось, что таких новых танков будет 45, но только 8 прошли 45-километровый марш. Т-34-85 Оськина уничтожил в этом бою 3 Тигра II.Один из неповрежденных танков, захваченных в Огледоу, служил объектом испытаний в отчете о проникновении Tiger II.

Данные об оборудовании времен Второй Мировой войны: Советское взрывоопасное снаряжение

85-мм и 100-мм артиллерийские и танковые орудия

85-мм полный снаряд, фиксированный, осколочный, UO-365K


Осколочный снаряд ведется из 85-мм зенитной пушки М1939, из 85-мм танковых пушек М1943 (Д-5Т85) и М1944 (ЗИС-С53), из 85-мм самоходной артиллерийской установки М1943 (Д5-С85 и Д5-С85А). , и из 85-мм дивизионной пушки M1945 (?).Возможно, он также стреляет из 85-мм зенитной пушки M1944. Используется против личного состава, техники и воздушных целей.

Взрыватель КТМ-1 используется в осколочном снаряде О-365К этого выстрела.

Следующие полные снаряды являются вариантами показанного снаряда: UO-365, со снарядом O-365, использующим взрыватель T-5 или T-11; УО-365М - снарядом О-365М с временным взрывателем ВМ-2. Эти варианты отличаются от УО-365К прежде всего использованием взрывателей времени и их маркировкой; В остальном они очень похожи на УО-365К по внешнему виду и стреляют из того же оружия.

Характеристики

Калибр: 85 мм (3,35 дюйма)

Вес в сборе: 15,1 кг (33,22 фунта)

Масса снаряда после выстрела: 9,58 кг (21,11 фунта)

Масса пороха без воспламенителя: 2,63 кг (5,79 фунта)

Тип снаряда снаряда: ТНТ

Вес наполнителя снаряда: 0,78 кг (1,71 фунта)

Упаковка

Изображенный упаковочный ящик рассчитан на четыре патрона с расчетным общим весом около 76 кг (167 фунтов).Этот боеприпас также можно найти в трехконтурных упаковочных ящиках. Боеприпасы могут быть упакованы с взрывателями или без них.

85 мм полный круглый, фиксированный, AP-T, UBR-365K

Этот снаряд ведется из 85-мм зенитной пушки М1939, из 85-мм танковых пушек М1943 (Д-5Т85) и М1944 (ЗИС-С53), из 85-мм самоходки М1943 (Д5-С85 и Д5-С85А). и из 85-мм дивизионной пушки M1945 (?). Возможно, он также стреляет из 85-мм зенитной пушки M1944.Применяется против таких наземных целей, как танки, бронепоезда, бронированные или железобетонные конструкции. Его снаряд содержит небольшую базовую полость, заполненную осколочно-фугасным веществом.

Взрыватель МД-8 используется с бронебойно-трассирующим снарядом БР-365К этого выстрела.

Полный снаряд УБР-365 со снарядом БР-365, использующим взрыватель МД-8, является вариантом показанного снаряда. Он отличается от УБР-365К тем, что снаряд имеет плоскостопие и снабжено лобовым стеклом.Стрельба ведется из того же оружия.

Такой же полный снаряд, как показано на приведенном выше рисунке, был обнаружен у снаряда БР-365К и взрывателя МД-8, но с идентификационным кодом УБЗР-365К, нанесенным по трафарету на гильзе патрона. Хотя этот код означает полный снаряд API-T, анализ фактического снаряда показывает, что снаряд для снаряда не отличается от снаряда УБР-365К.


Характеристики

Калибр: 85 мм (3.35 дюймов)

Вес в сборе: 15,87 кг (35 фунтов)

Масса снаряда после выстрела: 9,21 кг (20,3 фунта)

Масса пороха без воспламенителя: 2,48 кг (5,47 фунта)

Тип наполнителя снаряда: гексоген и алюминий (74/22)

Вес наполнителя снаряда: 0,16 кг (0,35 фунта) Упаковка

Изображенный контейнер вмещает 3 патрона, а его общий вес составляет примерно 63 кг (139 фунтов). Этот боеприпас также можно найти в упаковочных ящиках по четыре патрона.Вес брутто может быть указан сбоку ящика в правом нижнем углу маркировкой БРУТТО 65 КГ (вес брутто 65 кг).

85 мм полный круглый, фиксированный, HVAP-T, UBR-365P

Этот высокоскоростной бронебойно-трассирующий снаряд ведется из 85-мм зенитной пушки М1939, из 85-мм танковых пушек М1943 (Д-5Т85) и М1944 (ЗИС-С53), из 85-мм самоходной артиллерийской установки М1943 (Д5- S85 и D5-S85A), а также от 85-мм дивизионной пушки M1945 (?).Возможно, он также стреляет из 85-мм зенитной пушки M1944. Используется против танков, других видов бронетехники и бронированных укреплений.

Снаряд представляет собой цельную дробь с сердечником из карбида вольфрама. На передний конец корпуса снаряда навинчивается лобовое стекло.

У высокоскоростного бронебойно-трассирующего снаряда БР-365П этого выстрела взрыватель не используется.

Примечание. Номера, нанесенные на корпусе снаряда на приведенной выше иллюстрации, были взяты с реального снаряда.Считается, что они идентифицируют снаряд по заводу-изготовителю, номеру партии и году изготовления. Возможно, что одно из четырех чисел может быть номером расплава. Эти снаряды также были обнаружены только с тремя проштампованными числами вместо четырех, показанных выше. Идентификационный кодовый номер, нанесенный по трафарету на все другие типы снарядов, очевидно, не появляется на снарядах HVAP.

Характеристики

Калибр: 85 мм (3.35 дюймов)

Вес в сборе: 11,63 кг (25,62 фунта)

Масса снаряда после выстрела: 4,95 кг (10,92 фунта)

Масса пороха без воспламенителя: 2,89 кг (6,38 фунта)

Тип наполнителя снаряда: Карбид вольфрама

Вес наполнителя снаряда: 0,62 кг (1,38 фунта)

Упаковка

Изображенная на рисунке упаковочная коробка рассчитана на 3 патрона с расчетным общим весом 44 кг (97 фунтов).Этот боеприпас также может быть найден в четырехзарядных контейнерах. Вес брутто может быть указан на упаковочной коробке по трафарету в виде БРУТТО 44 КГ. Кириллическое сокращение ПОДКАЛ, означающее, что упаковочная коробка содержит боеприпасы «подкалибр» (HVAP), также может появиться на коробке.


100 мм полный круглый, фиксированный, HE, UF-412

Известные орудия, из которых стреляет этот осколочно-фугасный снаряд, включают 100-мм полевую (противотанковую) пушку M1944 (БС-3) и 100-мм самоходную артиллерийскую установку M1944 (D-10S), которая устанавливается на СУ-100. .


Снаряд имеет относительно тонкостенный кожух и большой разрывной заряд.

Взрыватель RGM используется со снарядом F-412 в этом выстреле.

Характеристики

Калибр: 100 мм (3,94 дюйма)

Вес снаряда в сборе: 30 кг (66 фунтов) (расчетный)

Масса снаряда после выстрела: 15,9 кг (35,05 фунта)

Масса пороха без воспламенителя: 5,47 кг (12,04 фунта)

Тип снаряда снаряда: ТНТ

Масса снаряда снаряда: 2.16 кг (4,76 фунта)

Упаковка

Изображенный деревянный ящик вмещает 2 патрона с расчетным общим весом около 77 кг (169 фунтов). Вес брутто может быть указан на ящике в виде БРУТТО 77 КГ.

Примечание. Размеры на приведенном выше чертеже не проверены.

100 мм круглый, фиксированный, AP-T, UBR-412

К известным орудиям, из которых стреляет этот бронебойно-трассирующий снаряд, относятся 100-мм полевая (противотанковая) пушка М1944 (БС-3) и 100-мм самоходная пушка М1944 (Д-10С), которая устанавливается на СУ-2. 100.

Применяется против таких целей, как танки, бронепоезда, бронированные или железобетонные конструкции. Его снаряд содержит небольшую полость в основании, заполненную осколочно-фугасным веществом.

Взрыватель МД-8 используется со снарядом БР-412 в этом выстреле.

Характеристики

Калибр: 100 мм (3,94 дюйма)

Вес в сборе: 30 кг (67 фунтов)

Масса снаряда после выстрела: 15,7 кг (34,59 фунта)

Масса пороха без воспламенителя: 5.47 кг (12,04 фунта)

Тип снаряда снаряда: ТНТ

Вес наполнителя снаряда: 0,6 кг (1,31 фунта)

Упаковка

Изображенный деревянный ящик вмещает 2 патрона с расчетным общим весом около 77 кг (169 фунтов). На одном конце упаковочной коробки (не показана на приведенном выше чертеже) нанесены трафаретные маркировки, относящиеся к грунтовке. Эта маркировка идентифицирует грунтовку по типу, номеру партии, году выпуска и заводу-изготовителю.

Примечание. Размеры на приведенном выше чертеже не проверены.


В следующий раз: 107-мм снаряды

Лучший объектив для портрета в 2021 году

Спросите у большинства профессионалов, какой объектив лучше всего подходит для портретов, и ответом неизменно будет 85-миллиметровый объектив с постоянным фокусным расстоянием. Для этого есть веская причина. Вот почему ...

Объективы с фиксированным фокусным расстоянием 85 мм часто считаются лучшими объективами для портретов из-за того, как они могут улучшить внешний вид вашего объекта.Установленный на корпусе полнокадровой камеры (будь то зеркальная или беззеркальная камера), 85-миллиметровый объектив, как правило, создает приятную перспективу, которая создает очень приятный вид, идеально подходящий для портретной съемки.

Умеренное фокусное расстояние телефото также обеспечивает удобное рабочее расстояние между вами обоими, что означает, что вы не снимаете объект поверх объекта, как при использовании объектива 50 мм, но все же достаточно близко, чтобы задействовать и задать направление.

Не игнорируйте объектив с фиксированным фокусным расстоянием 85 мм, если вы используете камеру с датчиком APS-C, так как эти объективы также работают с корпусами этих камер.Благодаря фокусному расстоянию, эквивалентному 127,5 мм, эти объективы отлично подходят для тех, кто хочет получить более плотный снимок головы, а также для портретной съемки головы и плеч. Это не совсем то же самое, если вы снимаете на Micro Four Thirds, поскольку более короткое фокусное расстояние, безусловно, предпочтительнее.

Лучшие портретные объективы также обладают «быстрой» максимальной диафрагмой, которая обеспечивает небольшую глубину резкости для размытия фона, что действительно выделяет главный объект съемки.

Если на самом деле деньги - не предмет, есть несколько сенсационных портретных объективов, в том числе Canon EF 85mm f / 1.4L IS USM, Nikon AF-S 85mm f / 1.4G и Sony FE 85mm f / 1.4 G Master, а также потрясающий, но дорогой Canon RF 85mm f / 1.2L USM. Если мы не собираемся использовать эти линзы изо дня в день, такие инвестиции в стекло трудно оправдать. Хорошая новость заключается в том, что большинство производителей также выпускают действительно отличные 85mm f / 1.8, которые не требуют от нас выигрыша в лотерею, чтобы иметь возможность их себе позволить. Мы не забываем и об отличных сторонних опциях.

Независимо от того, являетесь ли вы профессионалом, который требует самого лучшего, или энтузиастом, ищущим доступную альтернативу, вот лучшие портретные объективы, которые вы можете купить прямо сейчас.

Лучший объектив для портретов в 2021 году

Canon

(Изображение предоставлено Canon)

1. Canon EF 85mm f / 1.4L IS USM

Великолепный объектив с постоянным фокусным расстоянием, сочетающий отличные характеристики с полезными дополнительными функциями : Canon EF | Элементы / группы: 14/10 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: Да | Мин. Расстояние фокусировки: 0,85 м | Максимальное увеличение: 0.12x | Резьба фильтра: 77 мм | Размеры (ШxД): 89x105 мм | Вес: 950 г

Великолепная резкость при широкой диафрагме

Великолепное боке

Очень хорошо обрабатывается

Дороже, чем Sigma 85mm f / 1.4

Это один из двух 85-миллиметровых объективов для камер Canon со стабилизацией изображения, второй будучи Tamron. Качество сборки довольно эпическое, включая амортизирующий передний ствол, погодные уплотнения и фторсодержащие покрытия на передних и задних элементах.Возможность снимать портреты под дождем может показаться излишней, но свадебные фотографы с этим не согласны. Оптический путь состоит из 14 элементов и оснащен высокотехнологичным покрытием Air Sphere Coating от Canon, которое дополнительно уменьшает двоение изображения и блики.

При весе 950 г этот объектив меньше и легче конкурирующего Sigma 85mm f / 1.4 DG HSM | A, в котором отсутствует стабилизация. Он хорошо сбалансирован на массивных полнокадровых зеркалках, таких как 6D Mark II и 5D Mark IV, с отличными характеристиками управляемости.

Резкость с широкой диафрагмой чуть менее великолепна, чем у объектива Sigma 85mm Art, но все же довольно необычна.Качество боке исключительное, со сверхгладким размытием и особенно минимальной продольной окантовкой или «боке». Диафрагма остается более округлой при небольшом уменьшении по сравнению с объективами Canon EF f / 1.2 и f / 1.8 для зеркальных фотокамер.

(Изображение предоставлено Sigma)

2. Sigma 85mm f / 1.4 DG HSM | A

Тяжелый соперник, который может похвастаться высочайшим качеством изображения

Крепление: Canon EF, Nikon F, Sony E и Leica L | Элементы / группы: 14/12 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0.85м | Максимальное увеличение: 0,12x | Резьба фильтра: 86 мм | Размеры (ШxД): 95x126 мм | Вес: 1130 г

Превосходное всестороннее качество изображения

Быстрая и точная автофокусировка

Отсутствует стабилизация изображения

Далеко не компактный или легкий 85 мм

Эта Sigma доступна для различных креплений, включая Canon EF. Это серьезное предложение для объектива 85 мм f / 1,4 при весе 1130 г. Типичный для серии Art от Sigma, он разработан для получения изображения высочайшего качества без каких-либо уступок компактности.Сложный оптический путь основан на 14 элементах, включая асферический элемент сзади и два элемента SLD (Special Low Dispersion), расположенных в центре и впереди. Автофокус основан на ультразвуковой системе кольцевого типа. Линзы Sigma's Art безупречно сконструированы, но, в отличие от некоторых из них, эта добавляет дополнительный бонус в виде погодных уплотнений.

Автофокус быстрый и точный. Резкость по всему кадру изображения впечатляет даже при широко открытой диафрагме, что является серьезной проблемой для «быстрого» f / 1.4 линзы. Мы заметили небольшой эффект «лукового кольца» в боке некоторых объективов Sigma Art, но в этом случае он особенно незначителен. Боке остается сверхгладким при остановке, чему способствует хорошо закругленная 9-лепестковая диафрагма.

(Изображение предоставлено Canon)

3. Canon RF 85mm f / 1.2L USM

Стрелки EOS R и RP получат удовольствие с этим 85-миллиметровым портретным фиксатором RF с байонетом RF

Крепление: Canon RF | Элементы / группы: 13/9 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0.85м | Максимальное увеличение: 0,12x | Резьба фильтра: 82 мм | Размеры (ШxД): 103x117 мм | Вес: 1195 г

Превосходное качество боке

Отличная резкость по центру кадра

Громоздкий на корпусе серии R

Очень дорогой

RF 85mm f / 1. 2 выглядит смехотворно большим на стройном корпусе EOS серии R. , и покупать его очень дорого. Но несмотря на то, что он большой по конструкции и цене, он значительно превосходит по качеству изображения и универсальным характеристикам.

Очень сложный оптический путь включает в себя асферические элементы и элементы UD (сверхнизкой дисперсии), то же покрытие Air Sphere, которое используется в новейших объективах EF 85mm f / 1.4, а также оптику BR (преломление синего спектра). Общая цель состоит в том, чтобы максимизировать резкость и контрастность при большой диафрагме, одновременно сводя к минимуму как поперечные, так и продольные хроматические аберрации, ореолы, блики и искажения.

Качество сборки очень надежное и включает в себя погодные уплотнения и фторсодержащие покрытия на передних и задних элементах.Ультразвуковая система автофокусировки кольцевого типа работает быстро и оснащена электронно-управляемым кольцом ручной фокусировки, которое работает с плавной точностью. Еще одно дополнение - «кольцо управления», которое можно настроить для различных функций.

Резкость изображения в центральной части кадра невероятно высока даже при широко открытой диафрагме. Продольная окантовка или «боке» невероятно хорошо контролируется при широко открытой съемке и становится совершенно незначительной даже при небольшом сужении диафрагмы.Общее качество боке просто непревзойденное, а расфокусированные точки света остаются особенно хорошо округленными при остановке.

(Изображение предоставлено Tamron)

4. Tamron SP 85mm f / 1.8 Di VC USD

Это может быть относительно «медленный» 85-миллиметровый фиксатор, но есть некоторые высокотехнологичные функции.

Крепление: Canon EF , Nikon F, Sony A | Элементы / группы: 13/9 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: Да | Мин. Расстояние фокусировки: 0. 8м | Максимальное увеличение: 0,14x | Резьба фильтра: 67 мм | Размеры (ШxД): 85x91 мм | Вес: 700 г

Оптическая стабилизация

В целом приличное качество изображения

Резкость на широко открытой диафрагме не самое лучшее

'Только' максимальная диафрагма f / 1.8

Модель Tamron может иметь относительно 'медленную' диафрагму f / 1.8, но он по-прежнему может создавать красивое боке, подходящее для большинства объективов с диафрагмой f / 1,4 по плавности. Качество сборки отличное, с прочным металлическим корпусом и атмосферостойкими уплотнениями.Он определенно не легкий - 700 г, и он заметно тяжелее конкурента Canon EF 85mm f / 1.8 USM.

Дополнительные функции включают два типа наноструктурного покрытия, которые работают в тандеме, чтобы свести к минимуму ореолы и блики. Также имеется быстрая и высокоточная кольцевая ультразвуковая система автофокусировки и запатентованная Tamron система оптической стабилизации VC (Vibration Compensation). Диафрагма управляется 9-лепестковой диафрагмой, которая имеет более округлые формы, чем у многих конкурирующих оптических устройств.

Резкость не является исключительной при съемке на широко открытой диафрагме, но она немного лучше, чем у Canon EF 85mm f / 1.8 USM в центре, и намного лучше по краям и углам. Окантовка боке очень незначительна, как и боковые хроматические аберрации и искажения. Добавьте к этому бонус стабилизации для неизменно резких снимков с рук, и Tamron станет разумной покупкой.

(Изображение предоставлено Samyang)

5. Samyang MF 85mm f / 1.4 RF

Ручной 85 мм для канонов с RF-креплением, основанный на основах по привлекательной цене

Крепление: Canon RF, Nikon Z | Элементы / группы: 9/7 | Лепестки диафрагмы: 8 | Автофокус: Нет | Стабилизатор: № | Мин. Расстояние фокусировки: 1. 1м | Максимальное увеличение: 0,09x | Резьба фильтра: 72 мм | Размеры (ШxД): 87x120 мм | Вес: 730 г

Потрясающая резкость по центру от f / 2.8

Хорошая сборка

Ручная фокусировка и диафрагма

Средняя резкость по центру ниже f / 2

Этот ручной объектив для камер серии EOS R не имеет абсолютно никакой внутренней электроники, поэтому объектив никак не может взаимодействовать с корпусом основной камеры. Поэтому эффективно снимать можно только в полностью ручном режиме или в режиме с приоритетом диафрагмы.И вы не можете регулировать диафрагму с камеры, вместо этого нужно поворачивать кольцо управления диафрагмой на самом объективе. Значение диафрагмы не отображается на информационном дисплее камеры и не записывается в информации EXIF. Точно так же нет ни автофокуса, ни стабилизации изображения.

Хотя этот скупой набор функций может показаться бесполезным, на самом деле все обстоит иначе. Видоискатели зеркальных фотокамер, как известно, плохо справляются с ручной фокусировкой, но электронные видоискатели и задние экраны беззеркальных камер значительно упрощают эту задачу, особенно с такими вспомогательными средствами, как «пиковая фокусировка».Большой ход кольца фокусировки в этом объективе с ручной фокусировкой обеспечивает очень точную и точную настройку.

Гибридный асферический элемент и покрытие Samyang Ultra Multi Coating помогают обеспечить очень хорошее качество изображения с небольшими поперечными или продольными хроматическими аберрациями, искажениями, двоением изображения или бликами. Резкость очень хорошая при f / 2 и отличная при диафрагме f / 2.8 и более узких. Она существенно падает при f / 1,4, но резкости все еще достаточно для получения детализированных портретов.

В общем, редкая сделка в формате RF по цене.

(Изображение предоставлено Canon)

6. Canon EF 85mm f / 1.8 USM

Доступный и простой в использовании, универсальный

Крепление: Canon EF | Элементы / группы: 9/7 | Лепестки диафрагмы: 8 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0,85 м | Максимальное увеличение: 0,13x | Резьба фильтра: 58 мм | Размеры (ШxД): 75x72 мм | Вес: 425 г

Удобно компактно

Прочная конструкция за деньги

Только 8-лепестковая диафрагма

Среднее качество боке

Посмотрим правде в глаза, большинство из нас не чисто портретные фотографы, поэтому имеет смысл не тратить целое состояние на «портретном объективе», которым мы, возможно, не пользуемся очень часто, и на том, чтобы купить достаточно компактный и легкий, чтобы он мог оказаться в свободном углу сумки для гаджетов.

Этот объектив Canon идеален по обоим параметрам, он стоит небольшую долю по сравнению с любым другим объективом Canon 85 мм и намного легче - всего 425 г. Первоначально выпущенный почти 30 лет назад для 35-мм пленочных зеркальных фотокамер, объектив, безусловно, выдержал испытание временем и в равной степени пригоден для цифровых фотоаппаратов.

Оптический путь довольно простой, основан на девяти элементах в семи группах, но включает покрытие Super Spectra для уменьшения двоения и бликов. Ультразвуковая система автофокусировки кольцевого типа работает быстро, бесшумно и имеет обычное постоянное ручное управление с чисто механической связью.Удобен в обращении, и объектив выглядит хорошо собранным, хотя, что типично для моделей не L-серии, он не защищен от атмосферных воздействий, и вам придется покупать бленду отдельно.

Учитывая скромный рейтинг диафрагмы, резкость не особенно впечатляет при съемке на широко открытой диафрагме, но все же достаточна для множества деталей в глазах. Цветовая окантовка и искажения минимальны. Качество боке очень хорошее при съемке на широко открытой диафрагме, но 8-лепестковая диафрагма не так хорошо закруглена, как в некоторых конкурирующих объективах, и имеет тенденцию давать заметную восьмиугольную форму расфокусированным точкам света и ярким объектам, когда вы останавливаетесь. маленький.

(Изображение предоставлено Canon)

7. Canon EF 85mm f / 1.2L USM II

Надежный и высокопроизводительный Canon 85mm, но немного уступает по стоимости

Крепление: Canon EF | Элементы / группы: 8/7 | Лепестки диафрагмы: 8 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0,95 м | Максимальное увеличение: 0,11x | Резьба фильтра: 72 мм | Размеры (ШxД): 92x84 мм | Вес: 1025 г

Возможность сверхмалой глубины резкости

Надежное качество сборки

Автофокус может быть быстрее

Качество изображения невысокое при f / 1.2

Идеально, если вы хотите буквально сосредоточить все внимание на глазу, даже если остальная часть лица портретиста становится мягким, этот объектив обеспечивает сверхмалую глубину резкости.

Автофокусировка довольно медленная, хотя в этой версии Mark II она улучшена по сравнению с исходным объективом. В отличие от ультразвуковой системы автофокусировки кольцевого типа, кольцо ручной фокусировки связано скорее электронно, чем механически. Это продуманный дизайн, потому что точная фокусировка очень важна при такой небольшой глубине резкости при f / 1.2. Электронный кодировщик кольца фокусировки обеспечивает гораздо большую точность ручной фокусировки, чем в подавляющем большинстве объективов с автофокусировкой.

Качество сборки полностью соответствует профессиональному стандарту, но в нем отсутствуют погодные уплотнения, которые обычно украшают оптику L-серии. При весе 1025 г он немного тяжелее Canon EF 85mm f / 1.4L IS USM, но легче Sigma 85mm f / 1.4 DG HSM Art.

Резкость довольно посредственная при широко открытой диафрагме, даже в центре кадра, но она хорошо увеличивается при небольшом уменьшении диафрагмы до f / 1.4 и f / 1.8. Окантовка боке хорошо видна при широко открытой съемке вокруг контуров сфокусированных объектов на фоне расфокусированных областей.

(Изображение предоставлено Samyang)

8. Samyang AF 85mm f / 1.4 EF

Редкий объектив Samyang с автофокусировкой для цифровых зеркальных фотокамер Canon, но не самый резкий

Крепление: Canon EF, Nikon F, Sony E | Элементы / группы: 9/7 | Лепестки диафрагмы: 9 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0.9м | Максимальное увеличение: 0,11x | Резьба фильтра: 77 мм | Размеры (ШxД): 88x72 мм | Вес: 485 г

Прочная конструкция

Хорошая резкость по центру

Угловая резкость невысокая

Заметная окантовка

Это один из двух автофокусных объективов Samyang для цифровых зеркальных фотокамер Canon и единственный 85 мм в диапазоне Samyang. Качество сборки кажется прочным и надежным, и поставляется в комплекте с погодными уплотнениями. Это относительно короткий и легкий объектив - при весе 485 г он ненамного тяжелее Canon EF 85mm f / 1.8 USM и аналогичного размера.

Как и ручной объектив Samyang для камер EOS серии R, этот автофокусный объектив для зеркальных фотокамер включает гибридный асферический элемент и покрытие Ultra Multi Coating. Однако нет необходимости в кольце управления диафрагмой, поскольку встроенная электроника обеспечивает полную связь и регулировку диафрагмы с корпуса камеры. Система автофокусировки приводится в действие двойным LSM (линейным сверхзвуковым двигателем), аналогичным линейным «шаговым двигателям», используемым в ряде последних объективов Canon. Таким образом, ручная фокусировка и блокировка автофокусировки обеспечивается электронно связанным кольцом управления.

Автофокусировка в наших тестах оказалась быстрой и неизменно надежной, а ручная фокусировка «по проводам» работает плавно и точно. Центральная резкость немного тусклая на f / 1.4, но становится лучше при f / 2. Однако резкость по краям кадра оставляет желать лучшего. Но даже в этом случае это не обязательно является препятствием для портретного объектива. Боке хорошего качества при открытой диафрагме и остается таким при небольшом приглушении благодаря хорошо закругленной 9-лепестковой диафрагме.

Nikon

(Изображение предоставлено Nikon)

1.Nikon Z 85mm f / 1.8 S

Владельцы Nikon Z-камеры выигрывают, так как это великолепный объектив 85 мм

Крепление: Nikon Z | Элементы / группы: 12/8 | Лепестки диафрагмы: 9 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0,8 м | Максимальное увеличение: 0,14x | Резьба фильтра: 67 мм | Размеры (ШxД): 75x99 мм | Вес: 470 г

Великолепная резкость

Отличное качество боке

Только для фотоаппаратов Nikon Z

Относительно скромная максимальная диафрагма

При относительно скромном значении f / 1.8, этот объектив обеспечивает отличное качество, сохраняя при этом достаточно компактную и легкую конструкцию, которая дополняет беззеркальные камеры серии Z. Однако в секторе 85 мм часто предпочтительнее немного более высокая диафрагма, поэтому этому объективу Nikon Z есть что доказать.

Качественная оптика включает два элемента ED (со сверхнизкой дисперсией) и нанокристаллическое покрытие. Асферических элементов нет, но это может быть бонусом для боке. Высочайшее качество сборки включает всесторонние погодные уплотнения, а автофокусировка обеспечивается быстрым, но практически бесшумным шаговым двигателем.Большое кольцо управления с электронной связью обеспечивает высокоточную ручную фокусировку, а также может использоваться для настройки диафрагмы и компенсации экспозиции.

Что касается качества изображения, резкость и контраст по всему кадру просто впечатляют, даже при съемке на широко открытой диафрагме. Между тем, боке абсолютно великолепное и заметно более гладкое, чем у Nikon AF-S 85mm f / 1.4G, с лучшими округлыми расфокусированными точками света. Устойчивость к ореолам и бликам также очень хороша.

(Изображение предоставлено Sigma)

2. Sigma 85mm f / 1.4 DG HSM Art

Лучший 85-миллиметровый объектив для цифровых зеркальных фотоаппаратов Nikon от Sigma, и это что-то вроде зверя

Крепление: Nikon F, Canon EF, Sony E и Leica L | Элементы / группы: 14/12 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0,85 м | Максимальное увеличение: 0,12x | Резьба фильтра: 86 мм | Размеры (ШxД): 95x126 мм | Вес: 1130 г

Превосходное всестороннее качество изображения

Быстрая и точная автофокусировка

Большой и тяжелый

Без стабилизации изображения

Честно говоря, огромные для 85 мм f / 1.4, эта Sigma весит 1130 г. Типичный для серии Art от Sigma, дизайн строго ориентирован на качество изображения без каких-либо уступок в отношении уменьшения размера и веса. Сложный оптический тракт состоит из 14 элементов, включая асферический элемент и два элемента SLD (Special Low Dispersion). Автофокусировка основана на ультразвуковой автофокусировке кольцевого типа и является быстрой и точной.

Линзы Sigma's Art безупречно сконструированы, и, в отличие от некоторых из них, у этой линзы добавлены погодные уплотнения.Однако вы не получаете оптической стабилизации изображения.

Нас особенно впечатлила резкость изображения по всему кадру камеры Sigma, которая остается невероятно резкой даже при широко открытой диафрагме. Боке также красиво гладкое, чему способствует хорошо закругленная 9-лепестковая диафрагма, и почти нет никаких признаков эффекта «лукового кольца», который мы заметили у некоторых объективов Sigma Art в прошлом.

(Изображение предоставлено Tamron)

3. Tamron SP 85mm f / 1.8 Di VC USD

Высокотехнологичный объектив, необычный среди 85-миллиметровых объективов благодаря стабилизации изображения

Крепление: Nikon F, Canon EF, Sony A | Элементы / группы: 13/9 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: Да | Мин. Расстояние фокусировки: 0.8м | Максимальное увеличение: 0,14x | Резьба фильтра: 67 мм | Размеры (ШxД): 85x91 мм | Вес: 700 г

Качество изображения в основном очень хорошее

Включает стабилизацию изображения

Резкость может быть лучше при открытой

'Только' макс. монтажная пластина, этот Tamron не легкий - 700 г. Как и другие объективы «Di», он с самого начала разработан для цифровых SLR, которые более склонны к двоению и бликам, чем пленочные камеры.Действительно, он имеет два типа наноструктурного покрытия, которые работают в тандеме, чтобы свести эти аберрации к минимуму.

Другие высокотехнологичные элементы декора включают быструю и высокоточную ультразвуковую систему автофокусировки кольцевого типа и оптический стабилизатор Tamron VC (компенсация вибрации), который отлично подходит для неизменно резких снимков с рук. Диафрагма управляется 9-лепестковой диафрагмой - это улучшение по сравнению с ирисовой диафрагмой в конкурирующем Nikon AF-S f / 1.8.

Резкость могла бы быть немного лучше при f / 1.8, но он определенно достаточно хорош и красив даже по всему кадру. Несмотря на скромное значение диафрагмы f / 1.8, боке превосходное, по плавности сочетающееся с большинством объективов f / 1.4. Окантовка боке минимальна, а хроматические аберрации и искажения также хорошо контролируются.

(Изображение предоставлено Sigma)

4. Sigma 105mm f / 1.4 DG HSM Art

Красивый объектив и настоящий «мастер боке», если он огромный и очень тяжелый

Крепление: Nikon F, Canon EF, Sony E и Leica L | Элементы / группы: 17/12 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 1 м | Максимальное увеличение: 0.12x | Резьба фильтра: 105 мм | Размеры (ШxД): 116x132 мм | Вес: 1,645 г

Непревзойденное качество сборки

Непревзойденная гладкость боке

Больше и тяжелее, чем у всех конкурентов

Относительно дорого

Sigma 85mm f / 1.4 DG HSM Art уже на большой стороне, но этот 105-миллиметровый стабильный помощник просто колоссально. Его прозвали «мастером боке», он имеет большое фокусное расстояние и очень большую конструкцию. Контрольные признаки включают в себя увеличенную резьбу фильтра 105 мм из-за большого диаметра передних оптических элементов и входящее в комплект монтажное кольцо штатива для более равномерного уравновешивания веса объектива в 1645 г.

Объектив состоит из компонентов премиум-класса, включая три элемента FLD (флюорит с низкой дисперсией), два элемента SLD (Special Low Dispersion) и один асферический элемент. Тонкая настройка и обновления прошивки доступны через опциональную USB-док-станцию ​​Sigma, но у этого объектива нет защиты от атмосферных воздействий.

Этому объективу нет равных по боке - он невероятно мягкий и гладкий. Осевые и боковые хроматические аберрации очень хорошо контролируются, и нет недостатка в резкости, хотя у конкурирующего Nikon AF-S 105mm f / 1.4E ED немного резче в центре кадра. Вам также может быть сложно работать с ультратонкой глубиной резкости, а огромный размер объектива может быть немного пугающим для портретной съемки.

(Изображение предоставлено Nikon)

5. Nikon AF-S 85mm f / 1.8G

Маленький, легкий и относительно дешевый - это 85-миллиметровое простое число - отличное соотношение цены и качества

Крепление: Nikon F | Элементы / группы: 9/9 | Лепестки диафрагмы: 7 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0.8м | Максимальное увеличение: 0,12x | Резьба фильтра: 67 мм | Размеры (ШxД): 80x73 мм | Вес: 350 г

Очень маленький и легкий

Хорошая резкость и боке

Относительно узкая максимальная диафрагма

Всего 7 лепестков диафрагмы

Большой привлекательной чертой этого объектива является его небольшой размер. Компактный и легкий, он легко помещается в свободный угол сумки для гаджетов, когда вам это нужно. Это удивительно недорого и для объективов Nikon собственной марки, уступая по цене большинству конкурентов.Тем не менее, он имеет высококачественный оптический тракт на основе девяти элементов, хотя в нем нет асферических элементов или элементов со сверхнизкой дисперсией.

Качество сборки хорошее, с резиновым уплотнением на монтажной пластине и быстрой кольцевой ультразвуковой системой автофокусировки. Однако у него всего семь лепестков диафрагмы, а не более обычных девяти, которые вы обычно найдете в 85-миллиметровых простых числах. Тем не менее, боке впечатляюще гладкое, а точки света остаются довольно округлыми при небольшом замедлении.

Этот маленький Nikon действительно превосходит свой вес по резкости даже при самой широкой диафрагме. Как боковые, так и осевые хроматические аберрации минимальны, чему способствует скромная диафрагма. Есть легкое искажение подушечки, но это вряд ли проблема в портретной съемке.

(Изображение предоставлено Nikon)

6. Nikon AF-S 105mm f / 1.4E ED

Это не совсем лучший вариант для боке, но это все еще потрясающий 85-миллиметровый фиксатор

Крепление: Nikon F | Элементы / группы: 14/9 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 1 м | Максимальное увеличение: 0.13x | Резьба фильтра: 82 мм | Размеры (ШxД): 95x106 мм | Вес: 985 г

Превосходная резкость изображения

Доступна малая глубина резкости

Боке, обрамленное Sigma 105 мм

Дорого

Короче, тоньше и весит менее двух третей колоссального 105 мм f / 1,4 DG HSM от Sigma Art Объектив Nikon имеет такое же фокусное расстояние и диафрагму. Он более удобен для съемки с рук, хотя цену сложнее проглотить.Стекло премиум-класса включает в себя три элемента ED, и вы получаете нанокристаллическое покрытие Nikon Nano Crystal Coat.

Как и в случае с Sigma 105 мм, при съемке с диафрагмой f / 1,4 доступна невероятно малая глубина резкости. В контексте портретной съемки у вас может быть резкость для одного глаза, и даже ресницы будут размытыми. Лучше всего снимать со штатива, ради точности фокусировки, в этом случае Sigma будет лучше сбалансирована, так как она может вращаться для портретной съемки в крепежной манжете.

Уровни резкости по всему кадру очень похожи на резкость объектива Sigma 105 мм.Опять же, боке красивое, но чуть менее гладкое, чем у Sigma, с немного большей осевой окантовкой.

(Изображение предоставлено Nikon)

7. Nikon AF-S 85mm f / 1.4G

Прекрасный объектив, но не намного лучше Nikon AF-S 85mm f / 1.8G, но он значительно дороже

Крепление : Nikon F | Элементы / группы: 10/9 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0.85м | Максимальное увеличение: 0,12x | Резьба фильтра: 77 мм | Размеры (ШxД): 87x84 мм | Вес: 595 г

Относительно маленький и легкий

Большая максимальная диафрагма

Завышена цена за производительность

Средняя резкость, широко открытая

Этот объектив Nikon намного меньше и весит примерно вдвое меньше, чем у конкурирующего Sigma 85mm f / 1.4 DG HSM Art, но намного дороже (особенно в Великобритании). Вполне естественно, что вы не получаете столько за свои деньги.

Оптический тракт состоит из 10 элементов по сравнению с Sigma's 14, а передние элементы имеют значительно меньший диаметр. Как и в случае с объективом Nikon AF-S 85mm f / 1.8, в линейке нет ни асферических, ни ED элементов.

С другой стороны, относительно компактная и легкая конструкция этого Nikon упрощает управление. Автофокусировка, как правило, быстрая и бесшумная для ультразвуковой системы кольцевого типа, а на креплении есть кольцо для защиты от атмосферных воздействий. Нанокристаллическое покрытие Nano Crystal Coat минимизирует ореолы и блики.

При съемке на широко открытой диафрагме резкость падает больше, чем у большинства других объективов с диафрагмой f / 1,4, в то время как боке получается немного неустойчивым и менее плавным, чем могло бы быть. По крайней мере, после того, как вы немного притормозите, будет лишь незначительная деградация.

(Изображение предоставлено Samyang)

8. Samyang AF 85mm f / 1.4 F

Не лучший по качеству изображения, но все же способный снимать приятные портретные снимки

Крепление: Nikon F, Canon EF, Sony E | Элементы / группы: 9/7 | Лепестки диафрагмы: 9 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0.9м | Максимальное увеличение: 0,11x | Резьба фильтра: 77 мм | Размеры (ШxД): 88x75 мм | Вес: 480 г

Прочная сборка

Достаточно хорошая цена

Резкость в углах невысокая

Заметная окантовка

Южнокорейский производитель Samyang, хорошо известный своими объективами с ручной фокусировкой, производит только два объектива с автофокусировкой для фотоаппаратов Nikon, другой это AF 14mm f / 2.8 F. Качество сборки кажется надежным, а объектив защищен от атмосферных воздействий.Он особенно маленький и легкий для объектива 85 мм f / 1,4 и ненамного больше и не тяжелее Nikon f / 1,8.

Оптическая конструкция включает гибридный асферический элемент и покрытие Ultra Multi Coating, а автофокусировка приводится в действие быстрым и надежным Dual LSM (линейный сверхзвуковой двигатель). Кольцо управления с электронной связью обеспечивает ручную фокусировку и коррекцию автофокусировки, обеспечивая плавность и точность при ручной фокусировке.

Центральная резкость невелика при f / 1,4, но значительно улучшается при f / 2.Однако резкость по краям кадра оставляет желать лучшего, и есть заметные боковые хроматические аберрации. Боке очень плавное при съемке на широко открытой диафрагме и остается хорошим при небольшой остановке благодаря хорошо закругленной 9-лепестковой диафрагме.

Sony

(Изображение предоставлено Sony)

1. Sony FE 85mm f / 1.8

Маленький, легкий, но мощный - идеальный 85 мм для камер серий A7 и A9

Крепление: Sony E | Элементы / группы: 9/7 | Лепестки диафрагмы: 9 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0.8м | Максимальное увеличение: 0,13x | Резьба фильтра: 67 мм | Размеры (ШxД): 78x82 мм | Вес: 371 г

Превосходная резкость и эффект боке

Компактный и легкий

Доступный

Относительно узкая максимальная диафрагма

После 35-мм и 50-мм объективов Sony с диафрагмой f / 1.8 этот объектив выглядит и ощущается так же. Это, конечно, не дешево для 85 мм f / 1.8, но стоит всего лишь треть от стоимости объектива Sony f / 1.4 G Master и кажется гораздо более подходящим по размеру и весу для беззеркальных камер с байонетом E.

В типичном минималистском дизайне нет кольца диафрагмы и шкалы фокусного расстояния, хотя у объектива есть переключатель AF / MF и настраиваемая кнопка удержания фокуса. Автофокусировка обеспечивается быстрым и практически бесшумным линейным шаговым двигателем с электронным кольцом ручной фокусировки, которое работает с плавной точностью. Атмосферостойкое качество сборки очень хорошее, а оптическая конструкция включает элемент ED (со сверхнизкой дисперсией) и 9-лепестковую диафрагму с округленной формой.

Резкость в центральной части кадра выдающаяся даже при широко открытой диафрагме. Боке также впечатляет, остается плавным и мечтательным даже при небольшом уменьшении диафрагмы.

Компактный и легкий, с впечатляющим управлением и производительностью, он идеально подходит для камер серий A7 и A9, хотя объектив Sigma 85mm f / 1.4 DG HSM Art даст вам дополнительные две трети диафрагмы на диафрагму.

(Изображение предоставлено Sigma)

2. Sigma 85mm f / 1.4 DG HSM Art

Более дорогой вариант Sony, но стоит каждой копейки, если вам нужна максимальная глубина резкости

Крепление: Sony E, Canon EF , Nikon F и Leica L | Элементы / группы: 14/12 | Лепестки диафрагмы: 9 | Автофокус: Ультразвуковой (кольцевой) | Стабилизатор: № | Мин. Расстояние фокусировки: 0.85м | Максимальное увеличение: 0,12x | Резьба фильтра: 86 мм | Размеры (ШxД): 95x126 мм | Вес: 1130 г

Великолепная сборка

Качество изображения превосходное

Отсутствие стабилизации изображения

Дороже, чем Sony FE 85mm f / 1.8

Компактность эта Sigma бросает тень на огромные 1130 г и одинаково громоздкий. Но благодаря бескомпромиссному 14-элементному оптическому тракту, который включает асферический элемент и два элемента SLD (Special Low Dispersion), качество изображения просто великолепное.Превосходная резкость по всему кадру изображения, а 9-лепестковая диафрагма помогает создавать сверхгладкое боке. Хроматическая аберрация минимальна, и вам будет сложно заметить даже след искажения объектива.

Если вы можете жить с размером и весом, этот объектив непревзойден по качеству изображения, и это отличная цена для полнокадрового объектива 85 мм f / 1,4 с байонетом FE.

(Изображение предоставлено Tokina)

3. Tokina atx-m 85mm f / 1.8 FE

Создает красивое боке с мягким и мечтательным видом

Крепление: Sony E | Элементы / группы: 10/7 | Лепестки диафрагмы: 9 | Автофокус: Да | Стабилизатор: № | Мин. Расстояние фокусировки: 0.8м | Максимальное увеличение: 0,125x | Резьба фильтра: 72 мм | Размеры (ШxД): 80x93 мм | Вес: 645 г

Красивое боке

Отличная резкость по центру

Практически бесшумная система автофокусировки

Отсутствие погодных уплотнений

Atx-m 85mm f / 1.8 FE от Tokina - один из постоянно растущих объективов Sony FE- монтировать камеры.

Несмотря на то, что объектив имеет «только» максимальную диафрагму f / 1.8, это только часть истории, поскольку ему удается создавать действительно очень красивое боке для расфокусированных областей.Фактически, мы должны сказать, что качество боке более приятное, чем у многих (более дорогих) объективов 85 мм f / 1,4.

Он также обеспечивает хорошую детализацию с отличной резкостью в центральной части кадра. Немного разочаровывает отсутствие защиты от атмосферных воздействий, но в остальном этот объектив кажется очень прочным и прочным. Объедините его с одним из новых корпусов Sony с байонетом E, который поддерживает стабилизацию изображения со сдвигом датчика, и вы получите отличную портретную настройку.

Fujifilm

(Изображение предоставлено Fujifilm)

1.Fujifilm XF56mm f / 1.2 R APD

Выбор номер один для портретной съемки на камеру Fujifilm серии X

Крепление: Fuji X-mount | Элементы / группы: 11/8 | Лепестки диафрагмы: 7 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0,7 м | Максимальное увеличение: 0,09x | Резьба фильтра: 62 мм | Размеры (ШxД): 73x70 мм | Вес: 405 г

Отличная резкость

Очень большая максимальная диафрагма

Фильтр аподизации блокирует немного света

Боке все еще не особенное

Благодаря эффективному фокусному расстоянию 84 мм этот объектив обеспечивает естественное рабочее расстояние для портретной съемки на Fujifilm. Камеры X-серии формата APS-C.Даже в этом случае получить большую глубину резкости - более сложная задача. Базовая версия объектива, которая стоит около 849 фунтов стерлингов / 899 долларов США, призвана решить проблему за счет сверхширокого значения диафрагмы f / 1.2.

Но мы рекомендуем эту улучшенную версию «APD», поскольку она идет дальше, добавляя «фильтр аподизации». По сути, это радиальный градиентный фильтр нейтральной плотности, который темнеет по направлению к окружности изображения. Это помогает сгладить «диски боке», создаваемые расфокусированными яркими объектами и точками света, смягчая яркие и резкие края, часто связанные с ними.

Резкость довольно хорошая при съемке на открытой диафрагме, где фильтр аподизации наиболее эффективен, хотя коэффициент пропускания света падает с f / 1.2, что соответствует диафрагме f / 1.7. Боке получается плавным для объектива 56 мм, но общее качество сфокусированных и расфокусированных областей на изображениях ничем не лучше, чем при использовании более простого объектива на полнокадровом корпусе.

Pentax

(Изображение предоставлено Pentax)

1. HD PENTAX-D FA * 85mm f / 1.4ED SDM AW

Устанавливает новый эталонный полнокадровый портретный объектив для пользователей Pentax

Крепление: Pentax K -монт | Элементы / группы: 12/10 | Лепестки диафрагмы: 9 | Автофокус: Гиперзвуковой мотор | Стабилизатор: № | Мин. Расстояние фокусировки: 0.85м | Максимальное увеличение: 0,12x | Резьба фильтра: 82 мм | Размеры (ШxД): 123,5x95 мм | Вес: 1,255 г

Красивое боке

Очень резкое

Большое и тяжелое

Дорогое

С Pentax, решительно продвигающим линейку зеркальных фотоаппаратов и не представляющих беззеркальных камер будущего, лучше будь достойными линзами, о которых можно кричать. К счастью, компания Pentax сделала именно это с мощным объективом HD PENTAX-D FA * 85mm f / 1.Портретный объектив 4ED SDM AW. Если вы снимаете с помощью полнокадровой зеркалки Pentax, такой как K-1, это идеальный объектив для вас, если вы снимаете портреты.

Это дорого по сравнению с эквивалентными объективами своих более крупных конкурентов, но это впечатляющий объектив. Благодаря сверхбыстрой максимальной диафрагме f / 1,4 компания Pentax оснастила объектив необычным вогнутым передним элементом, а также тремя элементами Super ED (со сверхнизкой дисперсией) и асферическим оптическим элементом для подавления аберраций и осевой хроматической аберрации.Более того, Pentax разработал объектив, который снижает искажения почти до нуля на расстоянии фокусировки 4 метра. Это делает его идеальным для портретной съемки. Это, безусловно, большой и тяжелый объектив, но вы будете вознаграждены ультрасовременным объективом для портретов.

Micro Four Thirds

(Изображение предоставлено Olympus)

1. Olympus 45mm f / 1.8 M.ZUIKO Digital

Компактный дизайн делает этот объектив хорошо подходящим для стройных тел MFT, но боке не самое лучшее

Крепление: Micro Four Thirds (MFT) | Элементы / группы: 9/8 | Лепестки диафрагмы: 7 | Автофокус: Шаговый двигатель | Стабилизатор: № | Мин. Расстояние фокусировки: 0.5м | Максимальное увеличение: 0,11x | Резьба фильтра: 37 мм | Размеры (ШxД): 56 * 46 мм | Вес: 116 г

Маленький и легкий

Превосходная резкость изображения

Не очень гладкое боке

Трудно получить небольшую глубину резкости

Благодаря кроп-фактору 2x системы Micro Four Thirds этот объектив имеет эффективное фокусное расстояние 90 мм, что является хорошим началом. Подходит для ряда фотоаппаратов Olympus, Panasonic и Blackmagic, а также имеет высокую светосилу f / 1.8, принося очень необходимую помощь в получении небольшой глубины резкости, что обычно является проблемой с камерами MFT.

Имея размеры всего 56 x 46 мм и вес всего 116 г, этот объектив Olympus исключительно портативен для портретного объектива. Автофокусировка приводится в действие бесшумным шаговым двигателем, а высокоточная ручная фокусировка доступна с помощью кольца фокусировки «по проводам».

Резкость остается хорошей почти по всему кадру изображения, даже при широко открытой съемке, где она снижается только по краям и углам.Однако боке просто не такое гладкое, как могло бы быть, и при небольшом замедлении точки расфокусированного света принимают ярко выраженную семиугольную форму из-за семилопастной диафрагмы. Olympus 45mm f / 1.2 Pro работает лучше, но в некоторых регионах стоит почти в четыре раза дороже.

Подробнее:

• Лучшая камера для портретов
• Лучшие комплекты освещения для фотосъемки
• Советы по портретной фотографии: как практиковать портретное освещение без модели
• Советы по будуарной фотографии

Обзор лучших предложений сегодняшнего дня

Canon FD 85 мм f / 1.2 L Review

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги Ссылки Семинары О нас Контакт

Canon 85mm f / 1.2 L
FD S.S.C. Асферический (1976-1987)
© 2012 KenRockwell.com. Все права защищены.

Введение Технические характеристики Рекомендации по производительности Еще

Canon 85mm f / 1.2 L (байонет FD, фильтры 72 мм, 24,1 унции./ 682g, 3 '/ 0,9 м при близком фокусе, потрачено около 775 долларов). увеличить. Мой самый большой источник поддержки - это когда вы используете любую из этих ссылок, особенно эту ссылку непосредственно на них на eBay (см. Как выиграть на eBay), когда вы получаете или , независимо от страны, в которой вы живете. Спасибо! Кен.

Ноябрь 2013 г. Canon Обзоры Canon FD Объективы Canon Все отзывы

Введение верх

Введение Технические характеристики Рекомендации по производительности Еще

Это Canon 85mm f / 1.Асферический объектив с плавающим элементом 2 л - это самый продвинутый 85-миллиметровый объектив с ручной фокусировкой, который когда-либо продавался.

Это превосходит все, что когда-либо было от Nikon или LEICA. В нем больше технологий, чем где-либо еще, и, что более важно, он обладает необычными характеристиками. Вот почему он так популярен среди астрономов; он супер-резкий даже на открытой диафрагме при f / 1.2.

Он также имеет очень небольшие искажения.

Это был один из лучших флагманских объективов Canon до того, как в 1987 году вся линейка FD была вытеснена в пользу системы автофокусировки EOS.

Версии

Первая версия крепления FD (крепление с затвором) вышла в январе 1976 года. Это было до того, как компания canon придумала марку «L», поэтому вместо нее она получила марку «S. S. C.» для покрытия Super-Specta.

Новая версия крепления FD вышла в марте 1980 года.

Здесь показан образец новой версии FD. Этот образец изготовлен в ноябре 1987 года.

Все они используют одинаковую оптику.

Совместимость

Обе версии работают со всеми камерами Canon с байонетом FD, от ранних камер, таких как FTb 1971 года, до новейшей программы AE-1 и новых F-1 и T90 1980-х годов.

Невозможно адаптировать этот объектив для использования с 35-мм камерой EOS или цифровыми камерами. Проблема в том, что задний фокус слишком короткий, поэтому нет возможности сделать адаптер, позволяющий объективу FD фокусироваться на бесконечность.

Да, скорее всего, существуют адаптеры для ненужных форматов, таких как micro 4/3, и адаптеры для мусора, которые используют компрессионную оптику для установки на EOS или позволяют использовать объектив только в более близких диапазонах фокусировки на EOS. Это не в счет, поэтому сегодня этот превосходный объектив продается за такие небольшие деньги.

Технические характеристики верх

Введение Технические характеристики Рекомендации по производительности Еще

Оптика

8 элементов в 6 группах.

Один асферический элемент.

Конструкция с плавающими элементами для идеальной работы на любом расстоянии.

Многослойное покрытие.

Мембрана

8 лопастей.

Уменьшается до f / 16.

С близким фокусом

3 фута.

0,9 метра.

(исходная версия крепления FD (1976-1980): 3,3 фута или 1,0 м.)

Максимальный коэффициент воспроизведения

1: 8.3.

0,12x.

(исходная версия крепления FD (1976-1980): 1:10 или 0,10x.)

Вытяжка

Штык пластиковый БТ-72.

Размер

3,2 дюйма (80,8 мм) на 2,8 дюйма (71 мм) в длину.

(исходная версия с байонетом FD (1976-1980): 3,2 дюйма (81 мм) на 2,8 дюйма (71 мм) в длину).

Масса

24.062 унций. (682,15 г).

24.915 унций. (706,4 г) с крышками.

26,220 унций. (743,45г) с заглушками и капюшоном БТ-72.

Бленда БТ-72 отдельно: 1.130 унций. (37,1 г).

Canon указывает 24,0 унции. (680г).

(оригинальная версия с байонетом FD (1976-1980): 26,7 унций (756 г).)

Представлен

Крепление FD (затвор): 1976.

Новое крепление FD: 1980.

Снято с производства

1987, с рождением EOS.

Цена

, ноябрь 2013 г .: использовано около 775 долларов.

Август 2012 г .: использовано около 650 долл. США.

Апрель 2009 г .: использовано около 500-900 долларов.

Я заплатил всего 410 долларов за этот прекрасный образец, в комплекте с капюшоном, крышками и футляром, потому что я знаю, как выиграть на eBay.

Производительность верх

Введение Технические характеристики Рекомендации по производительности Еще

Производительность безупречная.

Резкое и контрастное при любых настройках.

Самым большим ограничением является обеспечение идеальной фокусировки при f / 1.2. К моему приятному удивлению, мой Canon T90 и другие камеры с этим неплохо справляются. На моем T90 он идеален при f / 1.2 на 5 футов и 10 футов, и точно так же он идеален с моим New F-1.

Рекомендации наверх

Введение Технические характеристики Рекомендации по производительности Еще

Есть и FD камера? Вы должны получить один из них.Эти изысканные объективы FD - главная причина для съемки камерой FD.

Если вы нашли все время, усилия и деньги, которые я вложил в исследование и распространение всего этого, самый большой источник поддержки этого бесплатного веб-сайта - это использование этих ссылок, особенно этой ссылки непосредственно на них на eBay (см. Как выиграть на eBay), когда вы получаете или , независимо от страны, в которой вы живете. Спасибо! Кен.

Дополнительная информация наверх

Введение Технические характеристики Рекомендации по производительности Еще

85/1.2 л в музее Canon (оригинальное крепление затвора FD 1976-1980 гг.).

85 / 1,2 л в Canon Museum (новый байонет FD, 1980–1987).

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот веб-сайт, как бы безумно это ни казалось.

Самая большая помощь - это использование любой из этих ссылок, когда вы получаете чего угодно, независимо от страны, в которой вы живете. Это ничего не стоит вам и является самым большим источником поддержки для этого сайта и, следовательно, для моей семьи.В этих местах лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую , лично .

Если вы найдете это страница столь же полезна, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы - семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт.Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.

Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется одноразовое разрешение только в том случае, если вы заплатите мне 5 долларов США за распечатку или ее часть. Спасибо!

Спасибо за чтение!

г.И миссис Кен Рокуэлл, Райан и Кэти.

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги Ссылки Мастерские О проекте Контакты

T-34-85 - Оружие времен Второй мировой войны

Советский средний танк Т-34 с 85-мм пушкой времен Второй мировой войны.
История, разработка, обслуживание, характеристики, изображения и 3D модель Т-34-85.

Прекрасное цветное изображение Т-34-85.

Т-34-85
Тип: российский средний боевой танк.

История:

Неспособность Т-34 образца 1943 года адекватно противостоять новой немецкой броне, такой как Panzer V Panther и Panzer VI Tiger, вынудила НКТП признать тот факт, что значительные улучшения в конструкции российских танков должны быть приняты во что бы то ни стало. какие разрушения они вызвали танковую промышленность. Вмешался ГКО, заваленный жалобами с поля, что советским танкам нужна «более длинная рука», чтобы протянуть руку и разбить немецкую броню.

Четыре группы разработчиков орудий были назначены на аварийную программу для установки вооруженного Т-34.Помимо групп Грабина и Петрова, которые уже работали над 85-мм орудиями, бюро Грабина на Заводе № 92 в Горках было передано 23-летнему А. Савину, когда Грабина перевели в Центральное артиллерийское конструкторское бюро (ЦАКБ) в Москве, и Бригада К. Сидеренко также приступила к проектированию своей 85-мм пушки С-18. Новые орудия прошли испытания на Гороховском полигоне под Горками, где победителем был признан ЗиС-53 Грабина.

К сожалению, новая башня, спроектированная В. Керичевым в Красном Сормово в Горках, не сочеталась должным образом с новой пушкой, очевидно, она была спроектирована на основе пушки Петрова Д-5, которая была доступна ранее, поскольку она уже производилась для СУ. -85.

Два невооруженных Т-34-85 были построены 15 декабря 1943 г. , и ГКО одобрило этот тип для службы в армии, несмотря на проблемы. Чтобы избежать дальнейших задержек, НКТП заказал производство Т-34-85 на временной основе, используя пушку Д-5Т, занявшую второе место. Введено в производство на Заводе Nr. 112 Красное Сормово в декабре 1943 года. Тем временем Савин адаптировал орудие Грабина к новой башне, включив в него другие улучшения. Модифицированная пушка получила обозначение ЗиС-С-53 в знак признания вклада Савина в конструкцию.Весной 1944 года он заменил Д-5Т на новом Т-34-85 образца 1944 года.

Вид сзади с Т-34-85 с 85-мм пушкой в ​​Танковом музее RAC, Бовингтон-Кэмп, Дорсет (Великобритания).

Т-34-85 в Танковом музее Мюнстера (Германия)

Т-34-85 обр. 1943 г. и Т-34-85 обр. 1944 г. различались по ряду параметров. Самым очевидным внешним отличием была мантия орудия, но у Model 1944 командирская башенка также была сдвинута назад, чтобы освободить место для наводчика и чтобы рация могла быть перемещена из ее прежнего положения рядом с пулеметчиком корпуса вверх в башню. перед командиром, чтобы у него было больше контроля над ним.

Т-34-85 стал не только важным шагом вперед в огневой мощи, но и, наконец, башня Т-34 была переконфигурирована для экипажа из трех человек с полным обзором для командира танка и с полным радиооборудованием. Производство Т-34-85 не полностью вытеснило производство Т-34 образца 1943 года, вооруженного 76-мм пушкой на всех заводах, но составило основную часть производства 1944 года.

Пользователей: Россия / Советский Союз.


Анимированная 3D модель Т-34-85 Модель 1944 г.

Технические характеристики Т-34-85 обр.1944 г.

Технические характеристики:

Броня:

Вооружение и оборудование:

Бронепробиваемость мм при 30 ° и 0 ° бронеплиты 85-мм пушки M1944 ЗИС-С-53 L / 51:

Производство:

Статистика обслуживания Т-34-85:


Видео с боя с Т-34-85 в видеоиграх

Типичный бой с Т-34-85E (полевая модификация с дополнительной броней от ударов Panzerfaust) в реалистичном наземном сражении F2P-игры War Thunder:
