Автомат Калашникова АК-74М (Россия (СССР))


АК-74М

В конце 1980-х годов перед советскими оружейниками была поставлена задача создания нового автомата, в котором бы нашел отражение наработанный боевой опыт использования в Афганистане 5,45-мм автоматов Калашникова образца 1974 года АК-74. Афганская война выявила необходимость внесения некоторых изменений в конструкцию этого оружия. В первую очередь это касалось упрочения ствольной коробки, крышки ствольной коробки, металлического складывающегося приклада в АКС-74.

В середине 1980-х годов конструкторы Ижевского машиностроительного завода разработали несколько моделей универсального модифицированного автомата Калашникова А-60 и А-61.

Калибр, мм5.45х39
Длина, мм
- приклад разложен
- приклад сложен

943
700
Длина ствола, мм415
Вес, кг3.4
Магазин, кол. патронов30
Начальная скорость пули, м/с900
Эффективная дальность стрельбы, м600
Темп стрельбы, выстр/мин
600

На базе А-60 и А-61 был разработан один из удачных вариантов 5,45-мм автомата Калашникова АК-74М. Это оружие пришло на смену сразу нескольким моделям автомата Калашникова: АК-74, АК-74Н, АКС-74 и АКС-74Н.

Конструкция автомата Калашникова АК-74М практически полностью повторяет схему АК-74 и с точки зрения внутреннего устройства принципиальных отличий не имеет.

Автоматика АК-74 М работает по принципу отвода пороховых газов из ствола. Запирание канала ствола – поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Механические прицельные приспособления состоят из секторного прицела открытого типа, рассчитанного на дальность до 1000 м, и мушки. Питание оружия патронами осуществляется из стандартных 30-зарядных отъемных коробчатых магазинов секторного типа.

Однако АК-74М, сохранив все лучшие качества автоматов Калашникова, приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

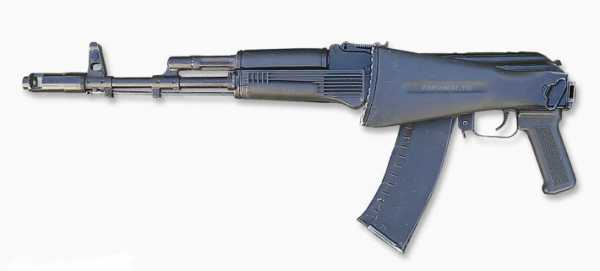

АК-74М
приклад сложен

Основной особенностью новой модели Калашникова явился складной на левую сторону приклад из черного пластика, заменивший металлический складной АКС-74. Новый приклад более легкий, чем металлический, конструктивно аналогичен постоянному пластмассовому АК-74 выпуска 1986-1990 годов. Изготовленный из пластмассы, он практически полностью исключил неприятные ощущения у стрелков при стрельбе в условиях низких и высоких температур. Усовершенствованная конструкция приклада исключила ослабление клепаных соединений приклада и его деформацию при падении с высоты. С левой стороны приклада имеется прямоугольный паз, в который в сложенном состоянии входит планка стандартного узла крепления прицела.


крепление прицела
ночного видения НСПУ-3
на АК-74М

На левой стороне ствольной коробки АК-74М установлена универсальная планка для крепления ночных, оптических, а также коллиматорных универсальных прицелов, работающих на использовании стереоскопического эффекта (т.е. при прицеливании стрелок постоянно наблюдает за полем боя двумя глазами в реальном масштабе пространства).

Цевье и ствольная накладка газовой трубки автомата АК-74М также были выполнены из стеклонаполненного полиамида АГ-4В, обладающего повышенной стойкостью к механическим повреждениям. Коэффициент теплоотдачи нового материала не выше, чем у дерева, что практически полностью исключило ожог рук при длительной стрельбе, в то время как продольные ребра на цевье позволили удобнее и прочнее удерживать оружие при ведении прицельного огня.

Не совсем удачный дульный тормоз-компенсатор у АК-74 вызвал необходимость внесения некоторых изменений в его конструкцию. Новый двухкамерный дульный тормоз-компенсатор у АК-74М имеет открытые камеры, позволившие проводить его чистку без отделения от ствола. "Раскачка" дульного тормоза во время стрельбы устранена увеличением посадочного места.

Крышка ствольной коробки (без ребер жесткости) значительно усилена, что уменьшило вероятность ее механической деформации, особенно при ударах в рукопашном бою.


АК-74М
с установленным подствольным гранатометом ГП-30

Более удачная конструкция направляющего стержня возвратной пружины, получившая фиксатор, позволила вести стрельбу из подствольного гранатомета ГП-25 и ГП-30 без установки дополнительного крепления крышки ствольной коробки, что было необходимо в автоматно-гранатометном комплексе "АК-74 - ГП-25".

Конструкция модернизированного автомата АК-74М обеспечивает высокую безотказность работы автоматики – до 25 000 выстрелов. Вариант автомата АК-74М с ночным прицелом НСПУ-3 весит без магазина 5,5 кг, имеет ширину 140 мм, дальность стрельбы с ночным прицелом до 300 м.


АК-74М
с установленным ночным прицелом НСПУ-3,
подствольным гранатометом ГП-25
и штык-ножом

В целом в конструкции АК-74М воплотилась идея «универсального» автомата, заменившего сразу четыре модели – АК-74, АК-74Н, АКС-74 и АКС-74Н.

Новый автомат АК 74 М планировалось освоить в производстве на Ижевском машиностроительном заводе, а ручной пулемет РПК-74М созданный на его базе – на Вятско-Полянском машиностроительном заводе "Молот" еще в 1991 году, однако изменение сначала политической, а затем и экономической ситуации связанных с распадом СССР привело к замораживанию производства нового оружия. Резкое снижение государственного заказа на закупку вооружений привело к практически полному замораживанию этой программы. И только начало первой чеченской войны привело к тому, что Правительство Российской Федерации в 1995 году вынуждено было принять на вооружение армии и правоохранительных органов модернизированные 5,45-мм автомат АК-74М и ручной пулемет РПК-74М.


АК-74М
неполная разборка

shooting-iron.ru

АК-74М автомат Калашникова - характеристики, ттх, фото

Автомат Калашникова АК-74М (Россия)

Автомат Калашникова АК-74М с подствольным гранатометом ГП-25

Фото (c) KardeN

Автомат Калашникова АК-74М с коллиматорным прицелом, эргономичной пистолетной рукояткой управления огнем, передней рукояткой, тактическим фонарем и закрепленным на прикладе подсумком для запасного магазина

Фото (c) KardeN

Автомат Калашникова АК-74М с коллиматорным прицелом BSA Фото (c) KardeN

Автоматический карабин АК-74М оснащён складывающимся на левый бок пластиковым прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических так и ночных, на левой стороне ствольной коробки. Таким образом АК-74М заменил сразу четыре модели: АК-74, АКС-74, АК-74Н и АКС-74Н.

Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного полиамида АГ-4В. Металлические детали также защищены от коррозии специальным покрытием. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая.

Для уменьшения вероятности механического повреждения крышки ствольной коробки, её крепление было усилено. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК-74.

С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01 а также КОБРА. Однако АК-74М не получил существенных изменений конструкции, направленных на устранение общих для всего семейства АК недостатков, включая крайне не удобные органы управления АК, и доведения оружия до современных стандартов штурмовых винтовок.

В 1991 году АК-74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе.

Технические характеристики

Калибр: 5,45×39

Длина оружия: 943/700 мм

Длина ствола: 415 мм

Масса без патронов: 3,4 кг.

Темп стрельбы: 600 выстр./мин

Емкость магазина: 30 патронов

Штурмовые винтовки

www.armoury-online.ru

Автомат Калашникова модернизированный АК-74м

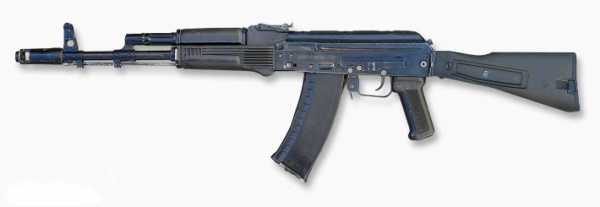

Автомат АК-74М

Автомат АК-74М с откинутым прикладом

С середины 1980-х годов конструкторы Ижевского машиностроительного завода вели работу над универсальным модифицированным автоматом Калашникова. И в 1993 г. на вооружение поступил 5,45-мм автомат АК 74М (индекс 6П34). Он имеет ряд отличий от базового АК 74. Совершенствование технологии хромирования повысило ресурс ствола На всех автоматах АК 74 М имеется универсальная боковая планка под крепление типа «ласточкин хвост», рассчитанная для установки ночных, дневных оптических или коллиматорнык прицелов. Установлена усиленная крышка ствольной коробки без ребер жесткости. Упор направляющего стержня возвратной пружины выполнен так, чтобы удерживать крышку ствольной коробки от срыва при стрельбе из подствольного гранатомета. Складывающийся влево пластмассовый приклад повторяет по форме постоянный. Пластмассовые детали автомата выполнены из полиамида черного цвета. В конструкции АК 74М воплотилась идея «универсального» автомата, способного заменить сразу несколько моделей — АК 74, АКС 74 и их «ночные» модификации.

АК 74М, как и его предшественники, может использоваться с несколькими моделями бесподстветных ночных прицелов. Этому способствует наличие штатной планки на левой стенке ствольной коробке. Автомат АК 74М с ночным прицелом НСПУ-3 (1ПН51) весит без магазина 5,5 кг, имеет ширину 140 мм.

Для современной практики использования боевого стрелкового вооружения характерно широкое применение на различных типах индивидуального оружия коллиматорных и оптических прицелов, позволяющих сочетать быстроту и точность наводки и значительно повысить эффективность применения оружия в бою. Автомат АК 74М может использоваться с универсальным стрелковым прицелом УСП (1П29) с кратностью увеличения 4х, полем зрения 8° и массой 0,8 кг.

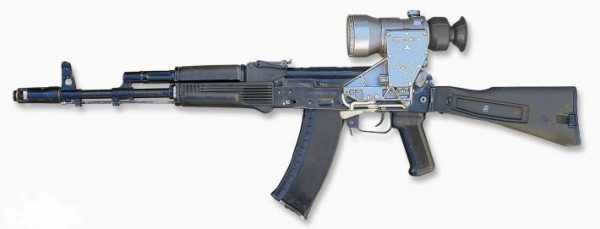

Автомат АК-74М с ночным прицелом 1ПН93

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Калибр - 5.45мм
  • Патрон - 5.45х39 (обр.1974г.)
  • Масса оружия без патронов - 3.4кг
  • Длина оружия:
  • с откинутым прикладом, без штыка - 942мм
  • со сложенным прикладом - 704мм
  • Длина ствола - 415мм
  • Темп стрельбы - 600 выстр./мин
  • Боевая скорострельность - 40/100 выстр./мин
  • Прицельная дальность - 1000м
  • Емкость магазина - 30 патронов

Все автоматы России

ЭНЦИКЛОПЕДИЯ АВТОМАТОВ

bezpekavip.com

АК-74М - Стрелковое Оружие

Автомат АК-74 выпускался в 4 вариантах – с постоянным и складным прикладом, а так же их модификации с ночными прицелами. В начале 90-х решили вместо четырех, создать один автомат, который заменил бы все предыдущие версии АК-74. Новой модификацией стал АК-74М, литера М – означает модернизированный.



Основной особенность АК-74М стал складной пластиковый приклад. Он удобнее, чем металлический, с ним комфортнее стрелять при низких температурах. Кроме того на автомате была добавлена специальная планка для прицелов. Любой автомат мог комплектоваться ночными или дневными прицелами. Была повышена конструктивная прочность ряда деталей. Основные боевые характеристики остались такими же.

Своим появлением АК-74 отчасти обязан американской винтовке M-16, попавшей в Советский Союз из Вьетнама. Оба образца созданы под малокалиберный патрон. По дальности прямого выстрела и стрельбе одиночным огнем, американская винтовка превосходит советский автомат. Большая длина прицельной линии обеспечивает более точное наведение оружия, чему способствует и диоптрийный прицел. Стоит отметить, что это единственное превосходство M-16 перед АК-74.

АК-74 имеет открытый механический прицел. Он менее точен в наведении , но обеспечивает более быстрое наведение оружия в цель. При стрельбе автоматическим огнем превосходство остается за нашим автоматом, поскольку импульс отдачи нашего патрона меньше, чем у американского. Автомат отличается высочайшей надежностью и по этому показателю не имеет равных в мире.

Сравнительные испытания АК-74М и M-16

ЦНИИТОЧМАШ, был проведен ряд сравнительных испытаний нашего АК-74М с американской M-16.

Выясняли как поведет себя оружие после контакта с водой. АК-74М стреляет без задержек. Винтовка M-16 сделала только один выстрел – произошел отказ в работе автоматики из-за деформации затворной рамы и ствольной коробки.

Следующее испытание – устойчивость оружия к запылению в специальной камере. Пыль могла стать причиной отказа автоматики, но Автомат Калашникова продолжал работу. M-16 смогла стрелять только одиночными выстрелами, да и то не без посторонней помощи.

Оружие проверялось и на прочность. Сможет ли оно продолжать стрельбу, после пятикратного падения на бетон, с высоты 1 метр. АК-74М прошел и это испытание на ура. В то время как у M-16 задержка. Патрон при стрельбе уткнулся в пенек ствола, из-за деформации магазина при падении.

Сравнивалась и эффективность оружия. АК-74М пробил лист из броневой стали толщиной в 6,5 мм. Винтовка M-16 оставила на них только вмятины.



Тактико-технические Характеристики АК-74М

Масса, кг:

3,4 (АК-74М без магазина)
5,6 (АК-74МН2 без магазина)
5,5 (АК-74МН3 без магазина)
0,23 (магазин)
0,32 (штык-нож без ножен)

Длина, мм:

1089 (с примкнутым штык-ножом)
942/704 (АК-74М) с разложенным/сложенным прикладом

Длина ствола, мм:

415

Ширина, мм:

70 (АК-74М)
121 (АК-74МН2)
140 (АК-74МН3)

Высота, мм:

195 (АК-74М)
282 (АК-74МН2)
310 (АК-74МН3)

Патрон:

5,45×39 мм

Калибр, мм:

5,45

Принципы работы:

отвод пороховых газов, поворотный затвор

Скорострельность,
выстрелов/мин:

600

Начальная скорость пули, м/с:

900

Прицельная дальность, м:

1000 (открытый прицел)
300 (ночной прицел)

Максимальная
дальность, м:

1000

Вид боепитания:

коробчатый секторный магазина 30 патронов (возможно использование магазинов на 45 патронов от РПК-74)

Прицел:

регулируемый открытый, крепление для оптического

ruweapon.ru

Оружие России - АК-74МН2 и АК-74МН3

Вообще появление на свет АК-74, условное цифро-буквенное обозначение (ГРАУ) — 6П20, вызвано тем, что Вооруженным Силам России понадобилось новое стрелковое оружие с меньшим калибром, нежели АК или АКМ с калибром 7,62 мм. В начале 70-х годов был разработан новый патрон калибром 5,45 мм и весом на 6 грамм меньше предыдущего патрона, что привело к увеличению дальности прямого полета пули и уменьшению веса магазина.

Автомат был изменен не только в калибре, это стало принципиально новое оружие. Несмотря на внешнюю схожесть с АК и принцип работы, АК-74 существенно изменился. Это можно понять даже не вникая в технические сложности. Автомат стал намного легче, появилось дульное приспособление, которое выполняет сразу три функции: пламегаситель, тормоз и компенсатор. Это сильно снизило смещение ствола в сторону при автоматической стрельбе. Некоторые детали стали изготовляться литыми, что упростило производство. Поступил на вооружение в 1974 году, от сюда и цифры в обозначении.

Появление АК-74 произвело большое впечатление и закрепило лидерство России в производстве надежного современного огнестрельного оружия.

АК-74

Автомат был спроектирован в двух основных вариантах АК-74 и АКС-74 (С – складной). АК-74 производился с деревянными цевьем и прикладом, АКС-74 — со стальным, складывающимся влево прикладом треугольной формы. Был разработан новый штык-нож, но АК-74 позволяет использовать и старый. Так же появились крепления для присоединения к автомату подствольного гранатомета. Был также разработан АК-74Н с планкой (слева) для присоединения прицела для ночной стрельбы (буква «Н» — в обозначении).

АК-74М

Окончательной разработкой стал автомат АК-74М (М – модифицированный), который имеет пластиковое цевье, складной (вправо) пластиковый приклад и планку-крепление слева для прицелов (дневных и ночных). Подствольный гранатомет в основном использовался ГП-25. Именно эта модификация АК и заменила собой все три предыдущие.

АК-74МН2 и АК-74МН3

Называть АК-74МН2 модификацией будет ошибкой. Н2 – означает только то, что используется ночной прицел НСПУМ (индекс ГРАУ — 1ПН58). Это ночной снайперский прицел унифицированный модернизированный. Механизм прицела имеет множество настроек, вплоть до того, что можно определить расстояние до цели. Это помогает при корректировке артиллерийского огня или авиационного удара. Располагает большими возможностями при использовании в различных климатических условиях.

внешний вид АК-74МН2

Время работы прицела, по штатным характеристикам, составляет – 6 часов. Питание осуществляет за счет аккумулятора — 6,25 вольта, но возможно использовать специальный контейнер, в который помещаются обычные батарейки ААА на 1,5 вольта. Имеет ящик для переноски.

То же касается и АК-74МН3. Н3 – означает только то, что используется ночной прицел НСПУ-3 (индекс ГРАУ — 1ПН51-2 «Казуар»). Это ночной снайперский прицел унифицированный. Механизм прицела схож с НСПУМ (индекс ГРАУ — 1ПН58), однако, время работы прицела несколько увеличено — по штатным характеристикам, составляет до 10 часов. Питание – 6.25 вольт, осуществляется от аккумулятора, которых в комплекте 5 штук. Имеет ящик для переноски.

внешний вид АК-74МН3

Если указанные автоматы снарядить всеми навесными принадлежностями, то внешне они становятся похожими на оружие из фантастических фильмов о будущем.

Недостатки

При всех своих улучшениях, новые образцы, как АК-74МН2, так и АК-74МН3, получили и свои недостатки. Наствольное приспособление имеет отверстия, которые рассеивают звук в разные стороны, что сильно мешает бойцам, находящимся по соседству. Отпала возможность вести огонь при присоединенном штык-ноже. Остался не совсем удобный переводчик-предохранитель. В частности, АК-74МН3 за счет прицела увеличился в массе более чем на 2 килограмма, в высоте – около 12 сантиметров, в ширине – в два раза, относительно АК-74. Так же добавился укладочный ящик для переноски прицела весом 7,8 килограмма и габаритами – 336х189х300 мм.

В свою очередь, АК-74МН2 за счет прицела увеличился в массе более чем на 2 килограмма, в высоте – около 10 сантиметров, в ширине – около 5 сантиметров, относительно АК-74. Так же добавился укладочный ящик для переноски прицела весом 7 килограмм и габаритами – 500х215х165 мм.

Основные ТТХ АК-74МН2 и АК-74МН3

Данные о двух образцах огнестрельного оружия, для наглядности, представлены в виде сравнительной таблицы:


А в целом, новые автоматы легендарного конструктора М.Т. Калашникова стали новым брендовым оружием России. Вошли в штатное вооружение в некоторых крупных странах мира.
