ANTI-AIRCRAFT MISSILES 9M96 11.02.2013 В 2011 году изделиями 9М96 и 9М100 стреляли С-400 и «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались нетронутыми. Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН до ума и проводил собственные наземные испытания. Представитель оборонпрома, знакомый с ситуацией, заявил «Известиям», что ракеты полностью готовы к приемочным мероприятиям, и теперь «конфуза не повторится». — Летом этого года, то есть еще до испытаний «Витязя», мы проведем пробные стрельбы обновленного комплекса «Редут». Их сроки зависят только от ремонта корвета «Сообразительный», который оснащен «Редутом», и который горел в сентябре прошлого года в Швеции. Военные обрадуются итогам испытаний, — утверждает он. Он добавил, что если морские стрельбы пройдут успешно, то и на осенних испытаниях «Витязя» проблем не предвидится. Известия.ru 13.10.2017 На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»). ЗУР 9М96Е2 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования. ЗУР 9М96Е2 предназначена для поражения современных средств воздушного нападения — пилотируемых средств и беспилотного высокоточного оружия. • Макет зенитной управляемой ракеты в транспортно-пусковом контейнере ЗУР 9М96Е2-1. ЗУР 9М96Е2-1 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования. ЗУР 9М96Е2-1 предназначена для поражения современных средств воздушного нападения — пилотируемых средств и беспилотного высокоточного оружия. ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
По словам Генерального конструктора МКБ «Факел» В.Г. Светлова, разработка двух унифицированных ракет первоначально велась в интересах флота для новых кораблей различного водоизмещения. Кораблестроение замерло, ракетами заинтересовались BBC-ПВО применительно к перспективному комплексу «Триумф». Отработка началась на два года раньше, чем у французского комплекса «Астер». За счет реализации новых идей, прежде всего — применения двигательной установки поперечной коррекции, отечественные ЗУР превосходят зарубежные. Прорабатывается применение новых ракет «Факела» на кораблях, в комплексе ПВО Сухопутных войск и даже как ракеты «воздух-воздух». Ракеты нового поколения (ЗУР 9М96Е и 9М96Е2 средней дальности) отличаются друг от друга двигательными установками, максимальной дальностью полета, досягаемостью по высоте и массогабаритными характеристиками. За счёт реализации в них новых идей и применения двигательной установки поперечной коррекции они по ряду показателей превосходят французскую ЗУР «Астер». Ракеты 9М96Е и 9М96Е2 — одноступенчатые твердотопливные, полностью унифицированы по составу бортового оборудования, боевому снаряжению, конструкции и отличаются только размерами двигательных установок, что обеспечивает их различные характеристики. Высокие характеристики ракет достигнуты благодаря оптимальному сочетанию инерциально-командного наведения и самонаведения с режимом «сверхманевренности» ракеты в зоне встречи с целью. Ракеты оснащены «интеллектуальной» боевой частью, что обеспечивает высокую эффективность поражения всех видов аэродина¬мических и баллистических средств воздушного нападения. Для ракет используется «холодный» вертикальный старт -перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 метров и в процессе подъема на эту высоту разворачиваются в сторону цели с помощью газодинамической системы. Ракета 9М96Е2 оптимизирована для борьбы с ВТО, КР и БР, оснащена БЧ массой 24 кг и малогабаритной аппаратурой, в 4 раза легче ЗУР 48Н6 и по своим основным характеристикам практически не уступает последней. Вместо стандартного ТПК с одной ракетой 48Н6 на пусковой установке может размещаться пакет из 4 ТПК с ЗУР 9М96Е2. Впервые это было продемонстрировано на авиасалоне в подмосковном г. Жуковский в 1999 году. Эти ракеты, наряду с уже существующими, могут использоваться комплексами С-300П, что расширяет их боевые возможности и увеличивает боевой запас ЗУР без увеличения числа пусковых установок. ЗУР 9М96Е и 9М96Е2 полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции, отличаясь друг от друга лишь тем, что ракета 9М96Е2 оснащена более мощной двигательной установкой, с большей энергетикой. Крайне незначительно отличаясь друг от друга по размерам и массе. При массе 420 кг ЗУР 9М96Е2 обеспечивает поражение цели на дальности 120-150 км при высоте ее полета от 5 м до 30 км. Время подготовки ракеты к пуску при нахождении ее на ПУ не превышает 8 секунд. Гарантийный эксплуатационный срок ракеты составляет 15 лет, который может быть продлен после проведения технического освидетельствования в местах ее эксплуатации. ЗУР 9М96Е при массе 333 кг и меньшей мощности двигателя обеспечивает поражение цели на дальности и высоте до 40 км и 20 км соответственно. Говоря об экспортной модификации корвета, генеральный директор – генеральный конструктор ЦКБ «Алмаз» Александр Шляхтенко отметил, что вместо «Каштана» корабли проекта «Стерегущий» могут получить комплекс «Риф-М», в комплекте которого до 12 ракет с дальностью поражения до 40 и с высотой поражения до 20 километров. Для малых СКР класса «корвет» водоизмещением от 1000 до 3000 тонн МНИИРЭ «Альтаир» (Концерн ПВО «Алмаз-Антей») с 1990-х годов создает перспективную малогабаритную систему, построенную на базе сокращенной комплектации ЗРК «Риф-М» с использованием только зенитных ракет типа 9М96Е с активной ГСН и бортовой инерциальной системой наведения, которые обладают высокими динамическими характеристиками, необходимыми для перехвата современных воздушных целей, и высокой вероятностью их поражения. Истинное название системы долго не раскрывалось, но недавно стало известно, что это ЗРК «Редут». Согласно открытой информации экспортный вариант комплекса имеет ВПУ. Возможности и состав «Редута» максимально приближены к характеристикам ЗРК «Витязь». Блок ТПК с 4 ЗУР 9М96Е демонстрировалась на МАКС-99 на пусковой установке типа 5П85СЕ2 комплекса «Фаворит». Использование ракет 9М96Е и 9М96Е2 в составе комплексов С-300П позволяет расширить его боевые возможности и увеличить боезапас без увеличения числа единиц техники пусковых установок. До 2003 года ЗУР 9М96Е прошли стадию бросковых испытаний и сейчас процесс их доводки продолжается. Поставка ракет 9М96Е и 9М96Е2 осуществляется в окончательно собранном и снаряженном виде — в герметичных транспортно-пусковых контейнерах для систем корабельного базирования и в специальной разборной кассете на 4 ракеты в ТПК для систем наземного базирования. МОДИФИКАЦИИ ХАРАКТЕРИСТИКИ РАКЕТ
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1 |
bastion-karpenko.ru
ЗРК «Витязь»: характеристики зенитного ракетного комплекса
Отечественный ЗРК «Витязь» представляет собой зенитно-ракетный комплекс средней дальности, используемый для противовоздушной обороны. Оружие серии С-350 50 Р6А разработано конструкторами известного концерна «Алмаз-Антей». Создание военной техники началось в 2007 году под руководством главного инженера Ильи Исакова. Плановое принятие комплекса на вооружение – 2012 год. До 2020 года Министерство обороны РФ намерено приобрести не менее 38 комплектов. Для этой цели возводятся комбинаты по строительству машин (в Кирове и Нижнем Новгороде). Заводы ориентированы на выпуск ракетных систем и радиолокационных устройств новейшего поколения. Рассмотрим особенности и параметры данного стратегического объекта, который также поставляется на экспорт.
Общая информация
ЗРК «Витязь» начал разрабатываться в опытном варианте еще в начале 90-х годов прошлого столетия. Он впервые упоминается производителем «Алмаз» как один из экспонатов авиасалона «Макс-2001». В качестве основы использовалось шасси КамАЗа. Новое оружие должно было заменить морально устаревший аналог серии С-300. Конструкторы успешно справились с поставленной задачей
Усовершенствованный отечественный зенитно-ракетный комплекс нацелен на создание многоуровневой защиты, позволяющей обезопасить воздушное и космическое пространство государства. Это позволит предотвращать удары от дронов, пилотируемых самолетов, крылатых и баллистических ракет. Кроме того, он может поражать низколетящие объекты. ЗРК «Витязь С 350-2017» войдет в состав оборонного воздушно-космического направления с определенным ограничением тактических возможностей против ракет. Техника несколько меньше аналога С-400, однако причисляется к высокомобильному военному оборудованию и использует такие же заряды, марки 9М96Е2. Эффективность этого орудия проверена на многочисленных испытаниях как в России, так и за рубежом.
Особенности

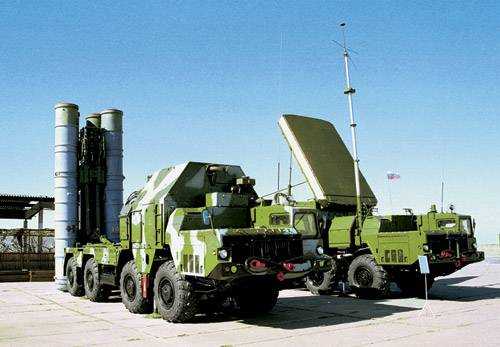

Кроме ЗРК «Витязь», в состав оборонного комплекса воздушно-космического направления войдут системы С-400, С-500, С-300Е и устройство малого радиуса действия под названием «Панцирь».
При конструировании рассматриваемого зенитно-ракетного комплекса применялись наработки по экспортному варианту типа KM-SAM. Он также конструировался в бюро «Алмаз-Антей», ориентирован на рынок Южной Кореи. Активная фаза разработок началась после того, как компания выиграла международный тендер у американских и французских конкурентов. Они также вели активные разработки в плане средств противовоздушной обороны для Сеула.
Финансирование выполняемых работ осуществлялось заказчиком, что позволило продолжить работу над проектом в оптимальном режиме. В тот период большинство комбинатов оборонного комплекса на отечественном рынке выживало исключительно за счет заказов на экспорт. Сотрудничество с корейцами дало возможность не только продолжать работу над созданием нового комплекса, но и получить драгоценный опыт в плане освоения современных технологий. Во многом это связано с тем, что Южная Корея не ограничивала доступ российских конструкторов к заграничной базе элементов, активно помогая осваивать ее. Это и помогло во многом создать подобную конструкцию, имеющую многоцелевой профиль.
Презентация и назначение
Первый прототип ЗРК «Витязь С 350Е», характеристики которого представлены далее, публично был продемонстрирован на Обуховском комбинате в Санкт-Петербурге. (19.06.2013). С этого момента оружие освободилось от завесы секретности. Серийный выпуск зенитно-ракетного комплекса осуществляется на концерне АВО «Алмаз-Антей» в Северо-Западном регионе. Основные производители – государственный комбинат в Обухове и завод радиотехнического оборудования.
Новая установка способна работать в самоходном режиме, агрегируя с неподвижным многофункциональным радаром. Кроме того, предусмотрено электронное сканирование пространства и командный пункт на базе основного шасси. ЗРК «Витязь С 350» предназначен для охраны социальных, промышленных, административных и военных территорий от массированных ударов, осуществляемых средствами воздушного нападения различных типов. Система в состоянии отразить нападение в круговом секторе от различных атак, включая малый и увеличенный диапазон полета ракет. Автономная работа комплекса позволяет участвовать ему в составе группировок противовоздушной обороны, с управлением от вышестоящих командных пунктов. Боевая конфигурация техники ведется абсолютно автоматически, при этом штатный экипаж отвечает только за работу и контроль орудия при ведении боевых действий.
ТТХ ЗРК «Витязь»
Современные модели рассматриваемого зенитного комплекса монтируются на шасси БАЗ-69092-012. Ниже приведены тактико-технические характеристики данной военной техники:
- Силовая установка – дизельный двигатель мощностью 470 лошадиных сил.
- Вес в снаряженном состоянии – 15,8 т.
- Полезная нагрузка – 14,2 т.
- Полная масса после установки – до 30 тонн.
- Предельный угол подъема – 30 градусов.
- Прохождение брода по глубине – 1700 мм.
- Поражение аэродинамических/баллистических мишеней одновременно – 16/12.
- Показатель синхронного количества наводимых зенитных управляемых зарядов – 32.
- Параметры зоны поражения по максимальной дальности и высоте (аэродинамические цели) – 60/30 км.
- Аналогичные характеристики для мишеней баллистического типа – 30/25 км.
- Период приведения машины в боевое состояние на марше – не более 5 минут.
- Экипаж боевого расчета – 3 человека.
Установка пуска 50П6Е
ЗРК «Витязь» оборудуется пусковой установкой, которая предназначена для транспортировки, хранения, запуска зенитных зарядов и автоматической подготовки перед рабочим стартом. Она играет важнейшую роль в функциональности всей машины.
Номинальные параметры боевой части:
- Число ракет на пусковой установке – 12 штук.
- Интервал между пусками зенитных боеприпасов по минимуму — 2 секунды.
- Заряжение и разрядка – 30 минут.
- Предельное расстояние до пункта боевого управления – 2 километра.
- Количество зенитных управляемых ракет на пусковой установке — 12.
Радиолокатор многофункционального назначения типа 50Н6Е
ЗРК (С 350Е «Витязь») оборудуется радиолокационным локатором многофункционального назначения. Он работает как в круговом, так и в секторном режиме. Этот элемент является основным информационным приспособлением военной техники подобного типа. Боевое участие устройства производится полностью в автоматическом режиме, не требует участия оператора, управляется дистанционно с командного контрольного пункта.
Параметры:
- Наибольшее число сопровождаемых мишеней в диапазоне трассовой локации – 100.
- Количество наблюдаемых целей в точном режиме (по максимуму) – 8.
- Предельное число сопровождаемых зенитных ракет с управлением – 16.
- Скоростной показатель оборотов антенны по азимуту – 40 вращений в минуту.
- Предельная дистанция до точки боевой корректировки – 2 километра.
Пункт боевого управления
Данный элемент серии ЗРК «Витязь» предназначен для контроля многофункциональных радиолокаторов и пусковых станций. ПБУ обеспечивает агрегацию с параллельными ЗРС типа С-350 и основным командным пунктом.
Характеристики:
- Суммарное число сопровождаемых трасс – 200.
- Предельная дистанция от точки боевого управления до соседнего комплекса – 15 км.
- Расстояние до вышестоящего командного отделения (по максимуму) – 30 км.
Управляемые ракеты 9М96Е/9М96Е2
Зенитные управляемые заряды ЗРК С 350 «Витязь», характеристики которого приведены выше, представляют собой современные ракеты нового поколения, которые вобрали в себя лучшие характеристики, используемые в современном ракетостроении. Элемент представляет собой сплав максимально высокой категории, применяемый в научных исследованиях, нетрадиционных проектах, других конструкторских решениях. При этом используются всевозможные достижения в материалостроении и инновационных технологических решениях. Между собой ракеты ЗРК «С 350 Витязь» отличаются двигательными агрегатами, предельной дальностью полета, убойностью по высоте и габаритным параметрам.
Благодаря внедрению новых идей и применения усовершенствованного двигателя рассматриваемые заряды превосходят французский аналог «Астер». По сути, ракеты представляют собой твердотопливные одноступенчатые элементы, которые унифицированы по составу бортовых приспособлений и прочего оборудования, отличаются лишь размерами двигательных агрегатов. Высокие показатели достигаются за счет сочетания инерциального и командного наведения. При этом присутствует эффект увеличенной маневренности, позволяющий настроить систему самонаведения в точке встречи с предполагаемой целью. Боеголовки оснащаются интеллектуальной начинкой, дающей возможность обеспечивать максимальную эффективность при поражении аэродинамических и баллистических аналогов воздушной и космической атаки.
Нюансы создания боеприпасов
Для любых ракет ЗРК «Витязь» в Сирии применялись элементы с «холодным» вертикальным пуском. Для этого перед стартом маршевого двигателя боеголовки выбрасываются из рабочего хранилища на высоту до 30 метров, после чего разворачиваются в сторону мишени посредством газодинамического механизма.
Такое решение дало возможность сократить минимальную дистанцию предполагаемого перехвата. Кроме того, система обеспечивает отличную маневренность заряда и увеличивает перегрузку ракеты на 20 единиц. Рассматриваемый боеприпас ориентирован на противостояние с различными воздушными объектами и космическими силами противника. Комплекс оснащается боевой частью весом 24 кг и малогабаритным оборудованием, его масса – в 4 раза меньше ЗУР-48Н6, а общие характеристики практически ни в чем не уступают данному заряду.

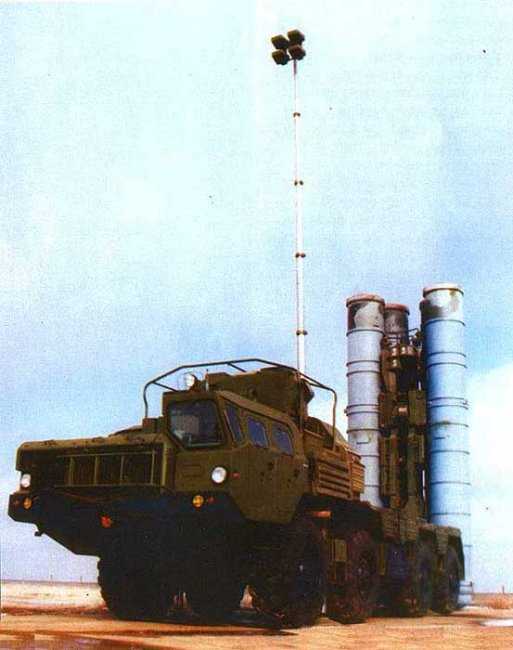

Вместо штатного оснащения типа 48Н6 с одной пусковой ракетой новый комплекс позволяет размещать на пусковом устройстве пакетный заряд из четырех ТПК, совместимых с ЗУР 9М96Е2. Наведение боекомплекта на цель производится при помощи инерциальной системы корректировки и радиопоправкой с радиолокацией ГСН в конечной точке полета.
Совместная система управления гарантирует высокий уровень прицельности, способствует повышению каналов «ЗРК c 350 Витязь» ракет и поражению мишеней, а также снижает зависимость полета заряда от внешних воздействий. Кроме того, подобная конструкция не нуждается в дополнительной подсветке и локации при следовании к предполагаемой цели.
В системе «ЗРК С 350 Витязь» предусмотрена возможность использования «продвинутых» частично активных элементов, которые способны самостоятельно производить вычисление цели по угловым координатам. Ракетный заряд малой дальности 9М100 оборудован инфракрасной боевой головкой самонаведения, что позволяет осуществить захват мишени непосредственно после запуска ракеты. Она не только разрушает воздушные мишени, но и уничтожает их боевую часть.
Характеристики зенитной управляемой ракеты 9М96Е2
Ниже приведены боевые параметры рассматриваемого заряда:
- Начальный вес – 420 кг.
- Средний показатель скорости полета – около 1000 метров в секунду.
- Конфигурация головки – активная радиолокационная модификация с самонаведением.
- Тип наводки – инерциальный с радиокоррекцией.
- Форма боевой части – осколочно-фугасный вариант.
- Масса основного заряда – 24 кг.
Модификации и ТТХ используемых ракет
Далее приведены основные тактико-технические характеристики, которые имеют ракеты к рассматриваемому зенитно-ракетному комплексу:
- Схема аэродинамики – несущий корпус с аэродинамическим управлением (9М100)/утка с вращающимися крыльями (9М96)/аналог с подвижным узлом крыльев (9М96Е2).
- Двигательные механизмы – РДТТ с управляемым вектором/стандартные РДТТ.
- Наведение и управление – инерциальная система с радиолокацией/ГСН.
- Тип контроля – аэродинамика плюс вектор тяги двигателя и решетчатые рули либо газодинамическое управление.
- Длина – 2500/4750/5650 мм.
- Размах крыла – 480 мм.
- Диаметр – 125/240 мм.
- Вес – 70/333/420 кг.
- Дальность поражения – от 10 до 40 км.
- Предельный показатель скорости – 1000 метров в секунду.
- Разновидность боевого заряда – контактный или осколочно-фугасный взрыватель.
- Нагрузка поперечного типа – 20 единиц на высоте 3 тысячи метров и 60 – возле земли.
В заключение
Конструкторское бюро «Факел» начало работу над новым зенитным комплексом типа 9М96 еще в 80-х годах прошлого века. Дальность полета ракеты предусматривалась не менее 50 километров. ЗРК «С 350 Витязь», характеристики которого рассмотрены выше, мог легко маневрировать при наличии существенных перегрузок, а также запускать заряды с конструкцией поперечного смещения, что позволяло обеспечить высокую точность поражения целей. Дополнительный эффект гарантировали боевые головки автоматического самонаведения. В то же время предполагалась эксплуатация данных комплексов в формате «воздух-воздух». Комплексы ЗРК «Витязь» (характеристики это подтверждают) были меньше по габаритам, но не уступали по эффективности. Они использовали ракеты типа 9М100. Основная задача, поставленная на то время перед конструкторами, – это создание унифицированных зарядов, которые позволяли усилить не только внутреннюю оборону, но и прекрасно продавались на экспорт в другие страны.
fb.ru
Корабельный зенитный ракетный комплекс «Полимент-редут»
Современный боевой корабль остро нуждается в круговой эшелонированной противовоздушной и противоракетной обороне, реализуемой собственными средствами.
Основными средствами ПВО и ПРО кораблей давно стали разнородные зенитные ракетные комплексы. Однако боевой корабль должен нести вооружение и оборудование и для решения основных своих задач.
НЕМНОГО ПРЕДЫСТОРИИ
Тема универсального зенитного ракетного комплекса (ЗРК) стала актуальной более трех десятилетий назад. Практическая ее реализация потребовала много времени. «Происхождение» корабельного универсального ЗРК, как и в других случаях разработки корабельных комплексов ПВО, было увязано с разработкой наземного комплекса. В 1990-х годах ЦКБ «Алмаз» начало разработку ЗРК большой дальности С-400, который мог бы использовать также ракеты средней дальности, создаваемые в это время МКБ «Факел». В начале 2000-х на базе этих ракет, получивших индекс 9М96, вновь образованный концерн ПВО «Алмаз-Антей» (ныне Концерн воздушно-космической обороны «Алмаз — Антей») начал разработку еще одного самоходного комплекса С-350 «Витязь». Работы задерживались общеизвестными обстоятельствами — развалом российской экономики в результате «рыночных реформ», деградацией промышленности и пр. Тем не менее удалось параллельно открыть опытно-конструкторскую работу по теме корабельного ЗРК с ракетами различной дальности, аналогичными наземному комплексу.
НОВОЕ ПОКОЛЕНИЕ
Особенностью комплекса стали использование зенитных управляемых ракет трех типов — 9М96Д большой дальности, 9М96 средней дальности и 9М100 малой дальности (разработки МКБ «Факел»), устанавливаемых в унифицированные ячейки пусковой установки вертикального пуска, возможность работы поданным собственной или корабельной радиолокационных станций под управлением боевой информационно-управляющей системы (БИУС) корабля. Сочетая ракеты разной дальности, комплекс, получивший обозначение «Полимент-Редут» (или «Полимент/Редут»), решает задачи сразу трех различных комплексов, обеспечивая эшелонированную ПВО и ПРО при сокращении используемых средств и, одновременно, времени реакции. Вертикальный старт не только уменьшает габариты пусковой установки, но и обеспечивает более оперативную реакцию на цель с любого направления. Высокая маневренность ракет в зоне встречи с целью позволяет поражать высокоскоростные маневрирующие цели по оптимальной траектории. Все это сокращает время и расширяет диапазон дальностей перехвата цели (в том числе — уменьшает минимальную дальность).
ПУТЬ НА БОРТ
Опытно-конструкторские работы по теме «Полимент-Редут», которые вели «МНИИРЭ «Альтаир» (НТЦ «Альтаир» вошел в ГСКБ концерна ПВО «Алмаз-Антей») и другие предприятия концерна, также затягивались. Комплексу «Полимент-Редут» пришлось даже «пропустить» несколько носителей. Первоначально он планировался для установки на сторожевой корабль «Новик» проекта 12441, но этот корабль вступил в строй без такого ЗРК.
Согласно открытым источникам, в 2009 году был закончен этап комплексных предварительных испытаний изделий, входящих в комплекс «Полимент-Редут-Р». В 2012 году «Алмаз-Антей» вывел комплекс на завершающий этап испытаний, однако сам этот этап значительно задержался — как сообщалось, из-за проблем и с кораблем-носителем, и с головками самонаведения ракет.
«Полимент-Редут» был запланирован как боевое средство вновь разрабатываемых кораблей проектов 20380 (многоцелевой сторожевой корабль ближней морской зоны, по зарубежной классификации — «корвет») и 22350 (многоцелевой сторожевой корабль дальней морской зоны, или «фрегат»). На корветы проекта 20380 ЗРК «Полимент-Редут» попал, начиная со второго корабля «Сообразительный». В ходе испытаний на морском полигоне Балтийского флота в мае — июне 2014 года экипаж «Сообразительного» провел тактическое учение с успешным боевым пуском зенитной ракеты комплекса «Полимент-Редут» по воздушной мишени, имитировавшей крылатую ракету.
Также ЗРК «Полимент-Редут» с большим числом ячеек установлен на фрегат «Адмирал флота Советского Союза Горшков» проекта 22350. Впрочем, в июле 2016 года начальник Главного управления вооружения Вооруженных Сил Российской Федерации генерал-лейтенант А. В. Гуляев указал на неудовлетворительное состояние работ по «зенитным управляемым ракетам разработки предприятия «Факел», предназначенным для оснащения корветов проекта 20380 и фрегатов 22350». Как видно, создание корабельного ЗРК нового поколения потребовало длительной и трудной отработки и доводки — но тут можно вспомнить, скажем, и длительность итало-франко-британских работ по корабельному комплексу PAAMS с ЗУР «Астер».
УНИВЕРСАЛЬНЫЙ КОМПЛЕКС МОРСКОГО БАЗИРОВАНИЯ
Новое поколение ЗРК — «Полимент-Редут» — предназначено для оснащения нового поколения кораблей классов «сторожевой корабль», «корвет», «фрегат», «эсминец».
Комплекс ЗК96 «Полимент-Редут» включает зенитные управляемые ракеты нескольких типов, пусковую установку вертикального пуска, составляемую из унифицированных модулей, систему управления огнем с РЛС.
РАКЕТЫ

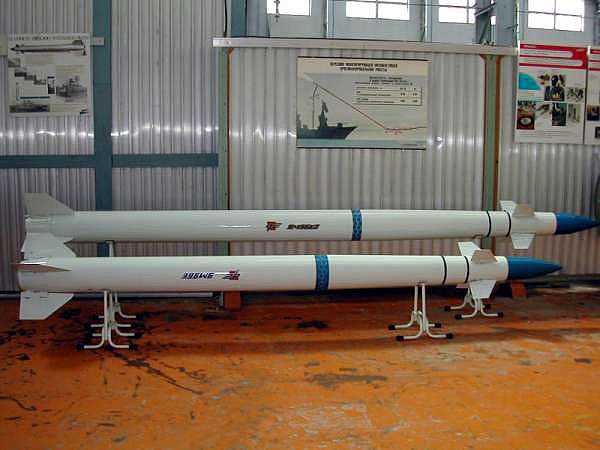

Зенитные управляемые ракеты (ЗУР) средней дальности 9М96 (9М96Е), 9М96М построены по аэродинамической схеме «утка» с вращающимся блоком крыльев. Ракеты — одноступенчатые, с твердотопливным ракетным двигателем (РДТТ). Управление полетом — газодинамическое, за счет создания поперечных управляющих моментов тяги газовыми реактивными струями нескольких микро-РДТТ. Ракета 9М96Д (9М96Е2) имеет такое же построение и практически тот же состав аппаратуры, но отличается более мощным маршевым двигателем, длиной, дальностью поражения. 9М96Е2 способна поражать аэродинамические цели на дальностях до 120 км (по другим данным — до 150 км), баллистические — до 30 км, таким образом переходя в разряд ЗУР большой дальности. Каждая ракета поставляется и хранится в транспортно-пусковом контейнере (ТПК).

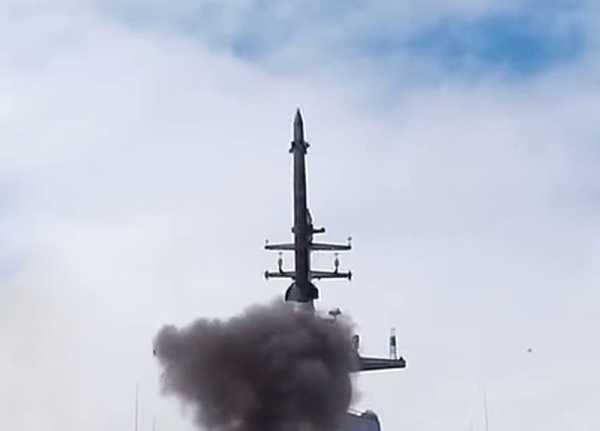

Пуск ракеты из ТПК производится вертикально методом «холодного минометного» старта — из контейнера ракета выбрасывается сжатым воздухом. На высоте 10-30 м запускается маршевый двигатель, газодинамическая система начинает разворот ракеты в сторону цели.
Система управления этих ЗУР — комбинированная. После запуска маршевого двигателя на начальном и среднем участках траектории полета используется инерциальное управление с возможности радиокоррекции (что позволяет добиться максимальной помехозащищенности). На конечном участке, непосредственно в процессе перехвата цели используется активное радиолокационное самонаведение. Комбинированная система управления обеспечивает высокую точность наведения, уменьшает зависимость полета ЗУР от внешних факторов. РЛС комплекса освобождена от необходимости подсветки целей на участке самонаведения и может одновременно сопровождать больше целей. Газодинамическое управление придает ракете сверхманевренность — перед точкой встречи с целью ракета способна интенсивно маневрировать.
Осколочно-фугасная боевая часть с многоточечным инициированием и радиолокационным неконтактным взрывателем позволяет управлять временем подрыва, формой и направлением осколочного поля для увеличения вероятности поражения цели. Одноступенчатая ЗУР малой дальности 9М100 выполнена по схеме с несущим корпусом, с решетчатыми рулями и твердотопливным двигателем с управляемым вектором тяги, что также намного повышает возможности маневра на траектории. На среднем участке траектории ракета 9М100 управляется инерциальной системой с радиокоррекцией поданным корабельной РЛС, на конечном участке — пассивной инфракрасной ГСН. Захват цели ГСН осуществляет сразу после пуска ракеты. Осколочная боевая часть ракеты инициируется контактным или неконтактным взрывателем.

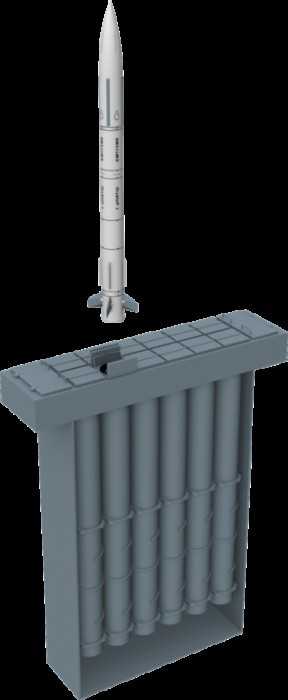

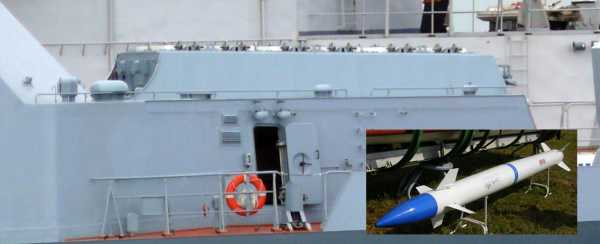

Ракеты в ТПК могут устанавливаться в кассеты-контейнеры по четыре. Кассета-контейнер с четырьмя ракетами 9М96Е весит 2300 кг, с четырьмя 9М96Е2 — 2700 кг.
ПУСКОВАЯ УСТАНОВКА

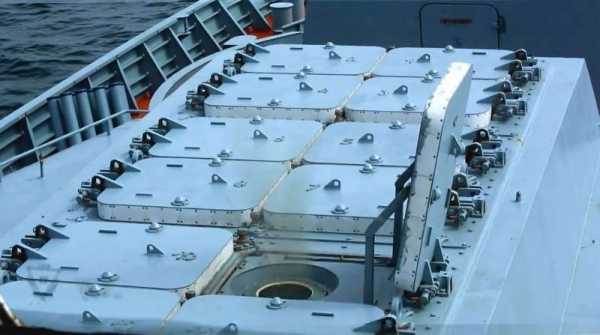

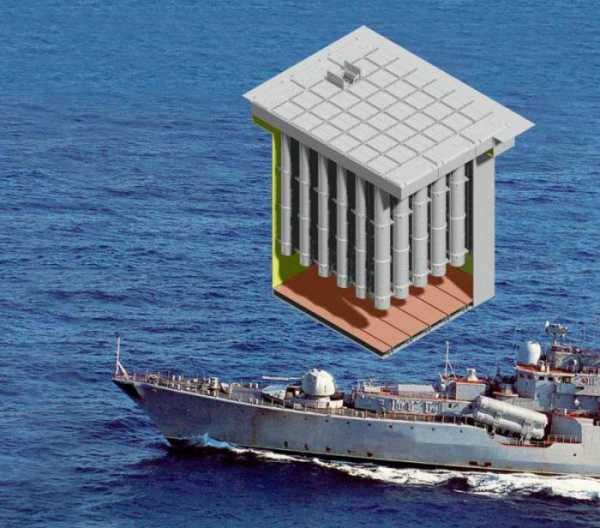

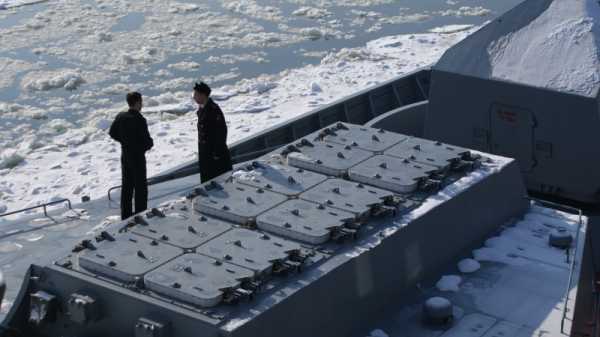

Подпалубная установка вертикального пуска (УВП) построена по модульной схеме. Ракеты в ТПК размещаются в ячейках УВП, при этом одна ячейка вмещает одну ракету или кассету-контейнер на четыре ракеты, в зависимости от типа и размеров. Сама УВП может включать модули по 4,8,12 ячеек. Это позволяет подбирать набор ракет в пропорциях, определяемых обстановкой и решаемой кораблем задачей.
Так, корвет «Сообразительный» проекта 20380 с УВП, включающей три модуля по четыре ячейки, может нести боезапас из 12 ракет 9М96Е (9М96Е2) или 48 9М100, либо различные их комбинации, фрегат «Адмирал Горшков» проекта 22350 (четыре модуля по восемь ячеек) — 32 ракеты 9М96Е (9М96Е2), 128 9М100, либо их комбинации.
Скорострельность составляет один пуск в секунду. Малое время реакции на появление цели, высокая огневая производительность в сочетании с точностью и появление цели, высокая огневая производительность в сочетании с точностью и помехозащищенностью систем управления ракет и боевыми частями направленного действия обеспечивают высокую эффективность поражения аэродинамических и баллистических целей в широком диапазоне высот и дальностей.
СИСТЕМА УПРАВЛЕНИЯ ОГНЕМ
Средством сопровождения целей в комплексе «Полимент-Редут» служит РЛС «Полимент» с четырьмя неподвижными антеннами с фазированными антенными решетками (ФАР), установленными так, что они обеспечивают постоянный круговой обзор. Система управления огнем позволяет сопровождать одновременно до 16 разнородных воздушных целей (по четыре на каждый антенный пост) и наводить на них 32 ракеты — по две на цель. Через БИУС корабля серии «Сигма» возможно целеуказание комплексу от собственной трехкоординатной корабельной РЛС (например — «Фурке-2»).
5295warfor.me
ANTI-AIRCRAFT MISSILES AND 9M96E 9M96E2 AT THE MAKS-2017 Фотографии: А.В.Карпенко Макет зенитной управляемой ракеты 9М96Е. На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»). ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1 |
nevskii-bastion.ru
ОРУЖИЕ ОТЕЧЕСТВА, ОТЕЧЕСТВЕННОЕ ОРУЖИЕ И ВОЕННАЯ ТЕХНИКА (ОВТ)ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН
13.10.2017
ФОТОРЕПОРТАЖ: ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017
На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»).

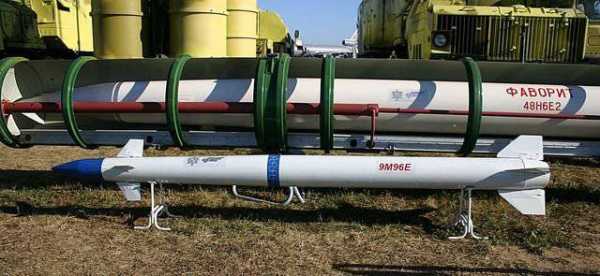

• Макет зенитной управляемой ракеты 9М96Е.
ЗУР 9М96Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.
ЗУР 9М96Е предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.

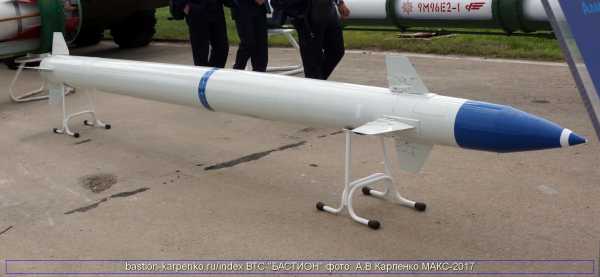

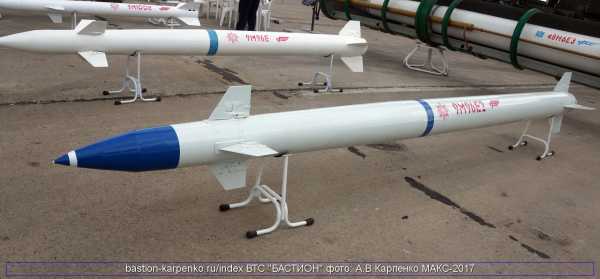

• Макет зенитной управляемой ракеты 9М96Е2.
ЗУР 9М96Е2 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.
ЗУР 9М96Е2 предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
• Макет зенитной управляемой ракеты в транспортно-пусковом контейнере ЗУР 9М96Е2-1.
ЗУР 9М96Е2-1 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М96Е2-1 предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017
08.04.2018

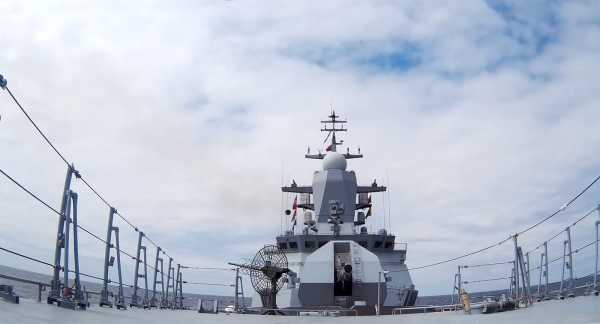

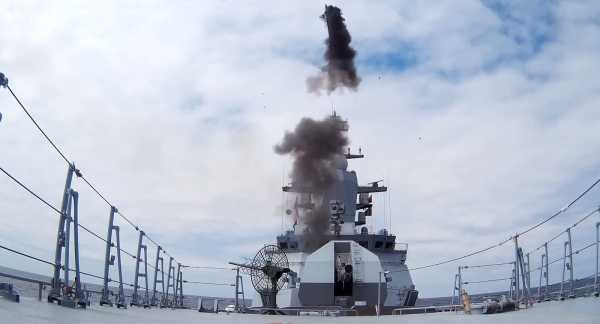

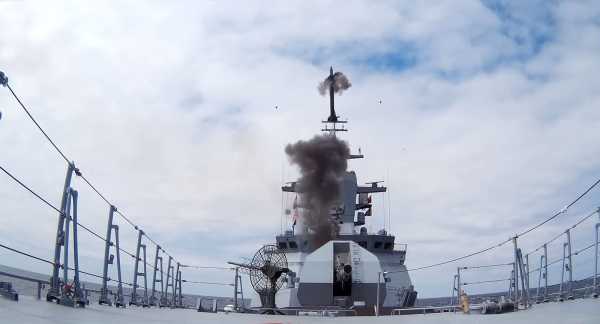

Во время выхода в море экипаж корвета «Сообразительный» выполнил задачу по отражению ракетного удара по сложной морской мишени, имитирующей крылатую ракету условного противника. Стрельбу по мишени экипаж «Сообразительного» выполнил с использованием зенитного ракетного комплекса (ЗРК) морского базирования «Редут». Воздушная мишень «Дань-М» впервые была запущена с позиции в районе мыса Таран в Калининградской области.
Запущенная с корвета зенитная ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применение условным противником средств радиоэлектронного противодействия.
Морской полигон Балтийского флота, где проходило учение, был объявлен временно опасным для гражданского судоходства и полетов авиации. Задачи по обеспечению выполняли свыше 10 надводных кораблей и судов обеспечения флота, что обеспечило высокий уровень безопасности проведения мероприятия.
После выполнения огневой задачи экипаж корабля провел ряд корабельных учений – по радиоэлектронной борьбе, борьбе за живучесть, противодиверсионной обороне, отработали элементы маневрирования и прохождения кораблём узкости.
Воздушная мишень «Дань-М» предназначена для боевой подготовки войск и испытаний комплексов вооружения самолетов-истребителей, зенитных ракетных, артиллерийских и стрелковых комплексов. Воздушная мишень «Дань-М» обеспечивает имитацию крылатых ракет и частичную имитацию самолетов тактической авиации.
Пресс-служба Западного военного округа

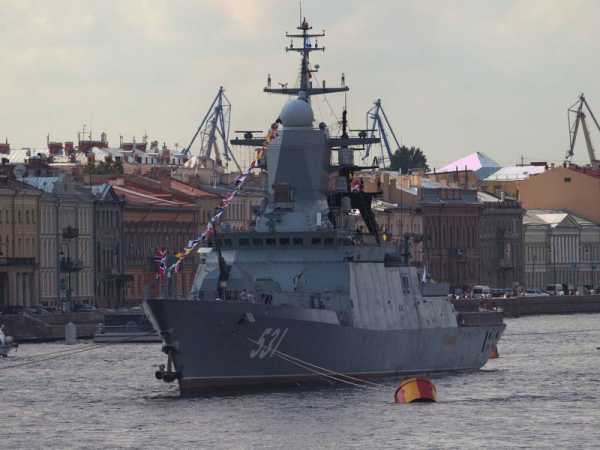

ПЕРВЫЙ СЕРИЙНЫЙ КОРВЕТ «СООБРАЗИТЕЛЬНЫЙ» ПРОЕКТА 20380
КОМПЛЕКС ВОЗДУШНОЙ МИШЕНИ «ДАНЬ М»
01.05.2018

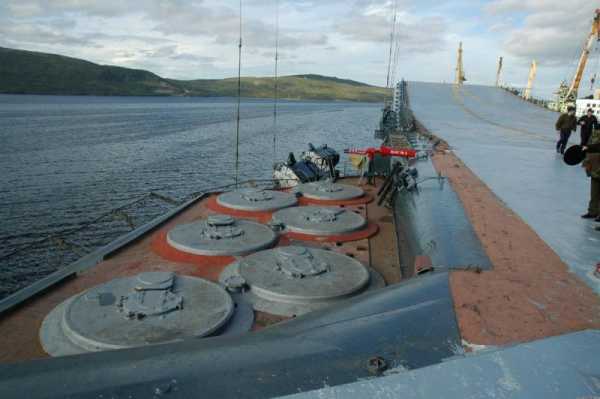

Единственный российский авианосец «Адмирал Кузнецов» в ходе модернизации получит на вооружение морскую зенитную ракетную систему большой дальности «Полимент-Редут», сообщил ТАСС источник в судостроительной отрасли.
История создания и боевые возможности флагмана ВМФ России — в спецпроекте ТАСС
«Кроме «Панцирей» на корабле планируется установить системы противовоздушной обороны большой дальности – новейший комплекс «Полимент-Редут», – сообщил ТАСС источник. Сейчас на «Кузнецове» имеются только комплексы ПВО ближнего действия «Кинжал» и «Кортик».
ТАСС
ТЯЖЕЛЫЙ АВИАНЕСУЩИЙ КРЕЙСЕР «АДМИРАЛ ФЛОТА СОВЕТСКОГО СОЮЗА КУЗНЕЦОВ» ПРОЕКТА 11435
01.05.2018

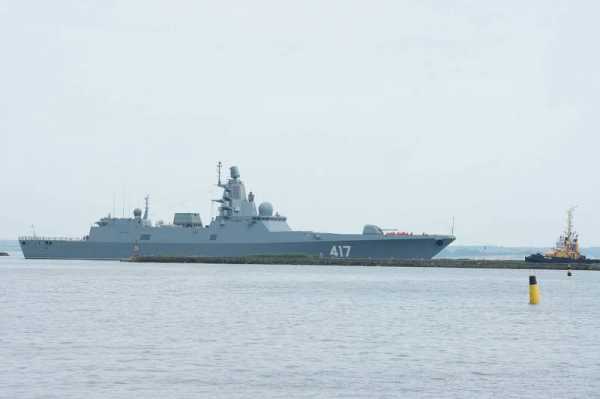

ФОТОРЕПОРТАЖ: ФРЕГАТ «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350 ОТПРАВИЛСЯ НА СЕВЕР. 28.04.2018
28 апреля 2018 года головной фрегат проекта 22350 «Адмирал Горшков» вышел из Санкт-Петербурга и направился на Северный флот. Как отмечают специалисты, в этот раз, на Севере корабль продолжит испытания, в частности ЗРК «Полимент-Редут». По данным ТАСС, система способна применять зенитные ракеты 9М96МД с максимальной дальностью поражения воздушных целей до 150 км.
Военно-морской флот России получит головной фрегат проекта 22350 «Адмирал Горшков» не позднее лета 2018 года, сообщил глава «Объединенной судостроительной корпорации» (ОСК) Алексей Рахманов. «Мы очень надеемся, что при удачном стечении обстоятельств и понимании позитивных результатов испытаний тех отстающих видов вооружений, которые нас сдерживали последние два года, корабль будет передан флоту не позднее лета этого года», – сказал Рахманов. «Адмирал Горшков» впервые вышел на испытания в ноябре 2014 года.
ВТС «БАСТИОН», 30.04.2018
ФРЕГАТ «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350 ОТПРАВИЛСЯ НА СЕВЕР. 28.04.2018
СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
05.10.2018

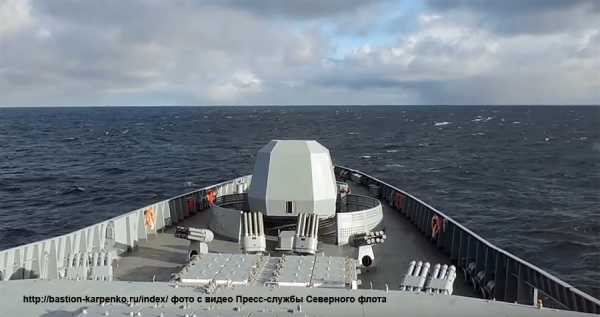

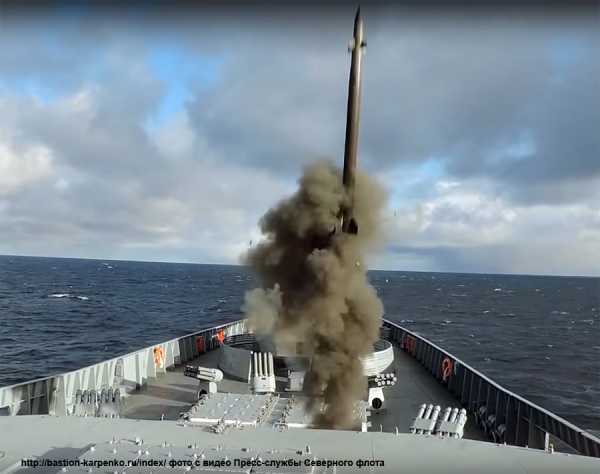

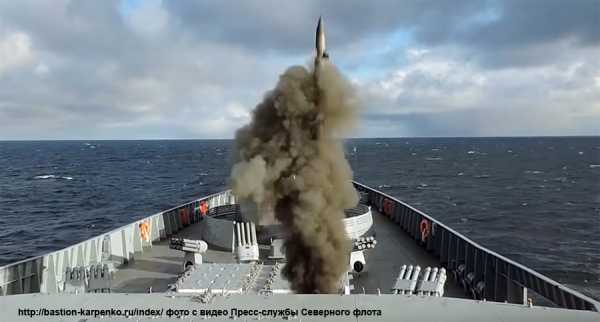

Фрегат «Адмирал Флота Советского Союза Горшков», выполняющий плановые задачи курса боевой подготовки в Баренцевом море, успешно провёл серию практических стрельб по морской и воздушным целям из зенитного ракетного комплекса морского базирования вертикального пуска «Полимент-редут».
Экипаж корабля трижды успешно поразил воздушные мишени на различных высотах и дистанциях зенитными ракетами. Также отмечено точное попадание по морскому щиту, имитирующему малоразмерную надводную цель.
Стрельбы проводились в полигонах боевой подготовки Северного флота в Баренцевом море. Районы проведения боевых упражнений были своевременно закрыты для судоходства и полётов гражданской авиации.
Департамент информации и массовых коммуникаций Министерства обороны Российской Федерации
СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
24.10.2018

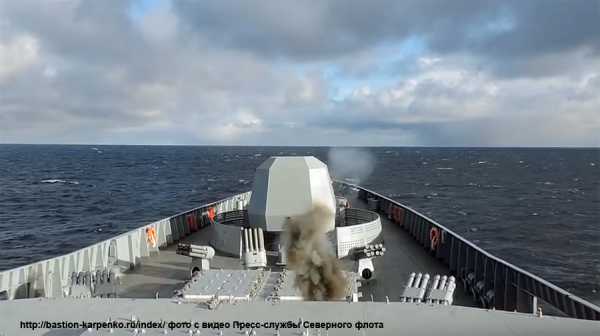

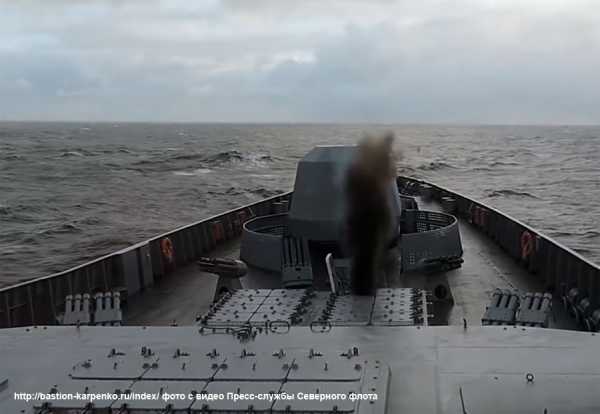

Головной фрегат проекта 22350 «Адмирал Флота Советского Союза Горшков» успешно выполнил задачи учения по противовоздушной обороне с практической стрельбой зенитным ракетным комплексом морского базирования вертикального пуска «Полимент-Редут». Боевые расчёты отработали поражение высокоскоростных и низколетящих воздушных целей.
Выполнение боевых упражнений проходило в полигонах Северного флота в Баренцевом море. Предварительный облёт комплекса выполнили морские лётчики объединения ВВС и ПВО Северного флота. Постановку мишеней для стрельбы фрегата осуществил экипаж малого ракетного корабля «Айсберг» Кольской флотилии разнородных сил. Все выпущенные ракеты-мишени были точно поражены.
Районы проведения зенитных ракетных стрельб были своевременно закрыты для судоходства и полётов гражданской авиации.
После выполнения боевых упражнений фрегат «Адмирал Горшков» прибыл в основной пункт базирования – Североморск.
В начале октября экипаж фрегата также успешно провёл стрельбу комплексом «Полимент-Редут» по воздушным и морской целям.
Пресс-служба Северного флота
СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
03.11.2018
Один из тематических вопросов селекторного совещания с руководящим составом Вооруженных Сил 2 ноября 2018 года под руководством главы военного ведомства генерала армии Сергея Шойгу касался корабельной зенитной ракетной системы «Полимент-Редут». Было отмечено, что в ходе государственных испытаний на Северном флоте проведено более 10 пусков данных ракет по различным типам целей.
«В ходе государственных испытаний на Северном флоте проведено более 10 пусков ракет «Полимент-Редут» по различным типам целей», — сказал Сергей Шойгу. Он отметил, что возможности «Полимент-Редут» позволяют поражать любые существующие и перспективные средства воздушного нападения.
Сергей Шойгу предложил обсудить их результаты и предложения по дальнейшему развитию системы.
ВТС «Бастион»
СЕЛЕКТОРНОЕ СОВЕЩАНИЕ С РУКОВОДЯЩИМ СОСТАВОМ ВООРУЖЕННЫХ СИЛ. 02.11.2018
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
Разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» идет в НПО «Алмаз-Антей».
НТЦ «Альтаир», являясь головным в ГСКБ Концерна ПВО «Алмаз-Антей» по комплексам и системам морского базирования, в 2012 году продолжал работы, начатые в структуре ОАО «МНИИРЭ «Альтаир». Прежде всего, это ОКР и участие в поставках серийных образцов по основным темам НТЦ — изд. 3К96 и ЗРК «Штиль-1».
В сухопутном ЗРК 50Р6 «Витязь» используются такие же ракеты, что в ЗРК «Редут» (»Полимент-Редут»), это зенитные ракеты 9М96 и 9М100. В 2011 году изделиями 9М96 и 9М100 стреляли ЗРС С-400 и ЗРК «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались не пораженными.
3К96-2 «Полимент-Редут» это корабельный ракетный комплекс ПВО, имеет четыре типа зенитных ракет – малой дальности (9М100Е), средней (9М96Е) и большой (9М96Е2 и 9М96Е2-1), унифицированные с наземным ЗРК С-350 «Витязь».
В 2000-х годах Россия одновременно разрабатывала два типа ЗУР – дальностью 40 км (9М96Е) и 120 км (9М96Е2). Современные газодинамические системы управления уменьшают время смены траектории до 0,025-0,1 С и обеспечивают сверхманевренность независимо от высоты и дальности полета. Ракеты отличаются наличием активной радиолокационной ГСН.
Как отмечалось в 2011 году разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» шла с отставанием от графика. Отставание было связано с дефицитом инженеров в конструкторских бюро концерна. Вместо морского комплекса лучшие конструкторские умы заняты сухопутными. Такая ситуация уже привела к задержке строительства новейших российских фрегатов проекта 22350. Основные трудности возникли при создании радиолокационной станции «Полимент» с фазированной антенной решеткой (ФАР) и морской версии ракеты 9М96, которая должна стать основным оружием ЗРК «Редут». Вместе эти две системы составляют комплекс ПВО «Полимент-Редут».
Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН зенитных ракет 9М96 «до ума» и проводил собственные наземные испытания.
В октябре 2012 года Министерство обороны перенесло на неопределенный срок испытания корабельного зенитно-ракетного комплекса (ЗРК) «Редут», которым должны вооружаться корабли нового поколения. В 2012 году стреляли трижды — два раза с корвета Балтийского флота «Сообразительный» проекта 20380 в море и один раз с наземной установки. Все пуски были не удачными, в августе 2012 года запуск прошел в штатном режиме, но головка самонаведения не смогла захватить цель, и ракета самоликвидировалась.
По итогам испытаний, 1-й Центральный научно-исследовательский институт Минобороны представил заключение: комплекс недоработан, нуждается в устранении множества недостатков. Флотские специалисты особенно недовольны ракетой под индексом 9М96М и РЛС «Фуркэ-2». В ЗРК «Редут» нет собственного радиолокатора обнаружения цели. Эта задача решается РЛС общего обнаружения корабля «Фуркэ», на момент проведения испытаний не достаточно эффективно.
По теме 3К96 в 2012 году выполнен значительный объем работ, который позволяет с уверенностью говорить о завершении в 2013 году испытаний изд. 3К96–3 на кораблях проекта 20380 и сдачи образцов этого изделия ВМФ, а также о проведении предварительных стендовых испытаний, о поставке образца изд. 3К96–2 на головной корабль проекта 22350, его монтаже и испытаниях.
На головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний. На фрегатах проекта 22350 будут установлены 4 модуля ЗРК «Полимент-Редут» по 8 ячеек в каждом (всего 32 ячейки для ЗУР).
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.
В начале июня 2014 года экипаж корвета «Сообразительный» ракетой ЗРК «Редут» успешно поразил крылатую ракету, имитирующую ракетный удар условного противника.
11 июня 2014 года экипаж новейшего корвета 20380 «Сообразительный» впервые провёл в Балтийском море тактическое учение с выполнением стрельбы зенитной ракетой. Военные выстрелили по морскому щиту, имитирующему надводный корабль условного противника. Стрельба по мишени выполнялась с использованием зенитного ракетного комплекса морского базирования «Редут».
В ноябре 2014 года корвет Балтийского флота (БФ) «Сообразительный» выполнил стрельбу зенитно-ракетным комплексом «Редут» по крылатой ракете, выпущенной с ракетного катера. Моряки ракетного катера Р-257 уничтожили надводные и воздушные цели, находящиеся на разном удалении от корабля.
В 18 марта 2015 года на морском полигоне Балтийского флота в рамках проведения стратегической командно-штабной тренировки (КШТ) экипаж корвета проекта 20380 «Сообразительный» выполнил задачу по отражению ракетного удара условного противника с боевым пуском зенитной ракеты. В качестве мишени была применена противокорабельная крылатая ракета, пущенная с ракетного катера «Р-257». Стрельбу по мишени экипаж «Сообразительного» выполнил из зенитного ракетного комплекса морского базирования «Редут». Запущенная с корвета ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением «противником» средств радиоэлектронного противодействия.
Концерн «Алмаз-Антей» завершает испытания новых зенитных ракетных комплексов морского базирования «Полимент-Редут» и «Штиль-1″, сообщил 3 июля 2015 года официальный представитель компании. «В рамках гособоронзаказа 2015 года завершаются испытания новых корабельных зенитных ракетных комплексов «Полимент-Редут» и «Штиль-1″.
Во время выхода в море экипаж корвета «Сообразительный» в сентябре 2015 года отработал задачу по отражению ракетного удара с боевой стрельбой по сложной морской мишени, имитирующей противокорабельную ракету условного противника. Стрельбу по мишени экипаж «Сообразительного» выполнил с использованием зенитного ракетного комплекса (ЗРК) морского базирования «Редут». Ракета-мишень была запущена с ракетного катера «Заречный» соединения ракетных кораблей и катеров Балтийской военно-морской базы.
Запущенная с корвета зенитная ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств радиоэлектронного противодействия.
В 2015 году на Балтике проводились совместные летные испытания ЗРС морского базирования, установленной на корвете «Сообразительный». Было проведено два успешных пуска ракет 9М96Е.
Эта система в полной комплектации установлена и на фрегате «Адмирал Горшков», который сейчас находится на севере и готовится к совместным летным испытаниям. ПАО «Научно-производственное объединение «Алмаз» имени академика А. А. Расплетина». Фактически за год в НПО провели большой цикл работ на этом корабле, пока он находился на «Северной верфи», отработали радиолокационные средства, теперь выходим на этап предварительных испытаний, в 2016 году начнутся госиспытания системы на этом фрегате.
Ракеты нового поколения отличаются очень высокой маневренностью. Фрегаты типа «Адмирал Горшков» оснащены полным набором ракет «Полимент-Редут» (УВП 3С.97, радары и системы управления), они состоят также на вооружении корветов пр. 20380 (за исключением головного корабля «Стерегущий»). Фрегаты пр. 22350 вооружены четырьмя УВП 3С.97 в обще сложности с 32 ракетными ячейками.
Концерн ВКО «Алмаз-Антей» продемонстрировал на авиашоу МАКС-2017 зенитные ракеты ЗРК С-350 «Витязь» ЗРК «Полимет-Редут».
Дальнобойный вариант 9М96E2-1 предназначен для уничтожения современных пилотируемых и беспилотных летательных аппаратов, масса 598 кг, вес боеголовки 24 кг, длина ТПК 5,608 м, ширина 0,42 м, дальность стрельбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.
Вариант 9M96E2 также предназначен для поражения воздушных и надводных целей, масса 449 кг, боевая часть 24 кг, длина ракеты 5,35 метра, ширина 0,273 м, размах оперения 0,676 м, дальность стрелбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.
Версия ЗУР средней дальности 9M96E имеет массу 370 кг, боеголовка 24 кг, длина 4,522 м, диаметр 0,273 м, размах оперения 0,676 метра, дальность стрельбы от 1,5 до 40 км, высота поражения от 0,005 до 20 км, максимальная скорость цели 1000 м/с.
ЗУР малой дальности 9М100Е предназначен для борьбы с высокоточным оружием, в том числе противокорабельными и противорадиолокационными ракетами и другими беспилотными и пилотируемыми летательными аппаратами, можно разместить на кораблях малого водоихмещения. Масса ракеты 140 кг, боеголовка 14 кг, длина 3,165 м, диаметр 0,2 м, размах оперения 0,536 м. Дальность стрельбы от 0,5 до 15 км, высота поражения от 0,005 до 8 км, максимальная скорость цели 1000 м/с.
По сообщению минобороны России, новейший фрегат «Адмирал Горшков» пр. 22350 в октябре 2018 года выполнил учебные стрельбы в Баренцевом море, успешно выпустив зенитные ракеты «Полимент-Редут» по морским и воздушным целям, и тем самым подтвердил полную боеготовность, корабль уничтожил три воздушные цели на различных высотах и расстояниях, также поразил морской щит, имитирующий небольшую надводную цель. Стрельбы проводились на полигоне Северного флота в Баренцевом море, район был перекрыт для навигации и полетов гражданских самолетов. Успешные испытания «Полимент-Редут» подтверждают полную работоспособность ракетного вооружения головного фрегата «Адмирал Горшков» проекта 22350.
МОДИФИКАЦИИ:
• 3К96-2 «Полиент-Редут» с радиолокационной системой «Полимент» для фрегатов проекта 22350
• 3К96-3 «Редут» версия для корветов проекта 20380, вместо РЛС с ФАР «Полимент» используется РЛС «Фуркэ-2».
ХАРАКТЕРИСТИКИ
Зона поражения аэродинамических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 60 (120)
• высота
— минимальная 0,01
— максимальная 30 км
Зона поражения баллистических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 30
• высота
— минимальная 2
— максимальная 25 км
ЗЕНИТНАЯ УПРАВЛЯЕМАЯ РАКЕТА 9М96Е2
Стартовая масса, кг 420
Средняя скорость, м/с 900-1000
Тип наведения инерциальный с радиокоррекцией
Тип головки самонаведения: активная, радиолокационная
Тип боевой части: осколочно-фугасная
Масса боевой часта, кг 24
А.В.Карпенко, ОВТ «Оружие Отечества», 19.03.2015 + доп.
Источники: газета «Стрела» № 12 (155) за декабрь 2015 года, saidpvo.livejournal.com, bastion-karpenko.narod.ru, Пресс-служба Западного военного округа, «Известия», Военное обозрение, Калининград.Ru, ТАСС, Военный паритет и др.
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2015-2017
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2011-2014
«ПОЛИМЕНТ-РЕДУТ». ПРОБЛЕМЫ ПОЗАДИ
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНАЯ РАКЕТА МАЛОЙ ДАЛЬНОСТИ 9М100
МАЛЫЕ СТОРОЖЕВЫЕ КОРАБЛИ (КОРВЕТЫ) ПРОЕКТА 20380 ТИПА «СТЕРЕГУЩИЙ»
ПЕРВЫЙ СЕРИЙНЫЙ КОРВЕТ «СООБРАЗИТЕЛЬНЫЙ» ПРОЕКТА 20380
СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
МКБ «ФАКЕЛ»
МОРСКОЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАДИОЭЛЕКТРОНИКИ «АЛЬТАИР» (МНИИРЭ «АЛЬТАИР»)
НПО АЛМАЗ (ГСКБ АЛМАЗ-АНТЕЙ)
bastion-opk.ru
Зенитные управляемые ракеты 9М96Е и 9М96Е2
Зенитные управляемые ракеты 9М96Е и 9М96Е2 предназначены для использования в составе ЗРК наземного и корабельного базирования. Эти ракеты полностью решают задачу эффективного поражения современных и перспективных аэродинамических и баллистических средств воздушного нападения, в том числе высокоточных ракетных средств и тактических баллистических ракет во всем диапазоне условий их боевого применения.
Это достигается благодаря оптимальному сочетанию использования инерциально-командного наведения и самонаведения с режимом «сверхманевренности» ракеты в зоне встречи с целью.
Одноступенчатые твердотопливные ракеты 9М96Е и 9М96Е2 выполнены по аэродинамической схеме «утка» с раскрываемым после старта свободно вращающимся хвостовым крыльевым блоком. Эти ракеты полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции и отличаются только размерами двигательных установок. С момента изготовления до пуска ракеты находятся в кон-тейнере.

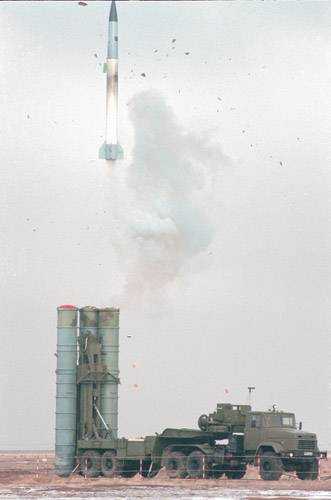

Старт ракет производится с неподготовленных в инженерном отношении позиций. Ракеты используют «холодный» вертикальный старт — перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 м. В процессе подъема на эту высоту ракета склоняется в сторону цели с помощью газодинамической системы.
Для реализации режима «сверхманевренности» используется газодинамическая система, которая позволяет за 0,025 с увеличить аэродинамическую перегрузку ракеты на двадцать единиц.
Оснащение ракет «интеллектуальной» боевой частью обеспечивает высокую эффективность поражения аэродинамических и баллистических средств воздушного нападения.
ЗУР поставляются заказчику в окончательно собранном и снаряженном виде в герметичных транспортно-пусковых контейнерах для ЗРС корабельного базирования, и в специальной разборной кассете на четыре ЗУР в ТПК для ЗРС наземного базирования.
Основные характеристики:
| 9М96Е | 9М96Е2 |
Зона поражения целей, км: |
|
|
дальность минимальная | 1 | 1 |
дальность максимальная | 40 | 120 |
высота минимальная | 0,005 | 0,005 |
высота максимальная | 20 | 30 |
Масса ракеты, кг | 333 | 420 |
Масса кассеты-контейнера с четырьмя ракетами | 2300 | 2700 |
prellem.narod.ru
проблемное будущее флота » Военное обозрение
Создание новых вооружений и техники связано не только с регулярным достижением различных успехов, но и с затруднениями разной степень сложности. Одним из прямых следствий этого является смещение сроков реализации отдельных проектов и более крупных программ в целом. Одним из примеров подобной ситуации является разработка новейших корабельных зенитных комплексов семейства «Редут». Даже после нескольких лет разработки и испытаний эти системы все еще не избавились от всех имевшихся недостатков, что, среди прочего, мешает выполнению графика по вводу в строй кораблей-носителей.По разным данным, разработка проекта ЗРК 9К96 «Редут» могла стартовать около двух десятилетий назад. Целью проекта было создание нового корабельного зенитного комплекса с вертикальной пусковой установкой и возможностью перехвата воздушных целей на дальностях не менее 50-70 км. Разработка новой системы велась специалистами НПО «Алмаз», ныне входящего в состав Концерна Воздушно-космической обороны «Алмаз-Антей». Проектные работы по теме «Редут» были завершены не ранее середины прошлого десятилетия. Впоследствии начались испытания отдельных элементов комплекса, за которыми последовали проверки всей системы в целом. Кроме того, с определенного времени комплекс «Редут» являлся основой для нового проекта сухопутной системы ПВО «Витязь». В дальнейшем на основе «Витязя» был создан еще один проект корабельного ЗРК 9К96-2 «Полимент-Редут».
Корвет «Сообразительный» проекта 20380
В 2011 году отечественная судостроительная промышленность выполнила монтаж первого комплекса «Редут» на штатный носитель, которым стал корвет «Сообразительный» проекта 20380. Также для испытаний изготовили некоторое количество управляемых ракет 9М96. Весной следующего года в отечественных средствах массовой информации появились сообщения о скором начале испытательных пусков новых ракет с корабля-носителя. Предполагалось, что уже до конца 2012 года промышленность и флот завершат испытания нового ЗРК, что откроет ему дорогу к серийному производству и полноценной эксплуатации.
Тем не менее, в силу различных причин программа испытаний с участием «Сообразительного» серьезно затянулась. Кроме того, возникла необходимость в проведении дополнительных тестовых запусков с использованием наземных стендов. В 2013 году первый комплекс 9К96-2 «Полимент-Редут», отличающийся от базового составом оборудования, был установлен на штатный носитель в лице фрегата «Адмирал флота Советского Союза Горшков» (проект 22350). Проверки комплекса второй модели планировалось начать сразу после доведения корабля-носителя до соответствующей степени готовности.
Несколько лет назад ситуация с двумя ЗРК семейства «Редут» выглядела неоднозначно, однако, в целом, не давала особых поводов для беспокойства. Тем не менее, в дальнейшем стало ясно, что оба проекта столкнулись с самыми серьезными проблемами, которые могут помешать их быстрой и полной реализации. По тем или иным причинам, системы «Редут» и «Полимент-Редут» до сих пор не готовы к эксплуатации. Более того, проблемы с зенитными комплексами мешают началу службы кораблей-носителей, что уже привело к нескольким смещениям сроков их передачи.
Согласно последним сообщениям официальных лиц, не так давно дата планируемой передачи фрегата «Адмирал Горшков» вновь была смещена вправо. Ранее предполагалось, что корабль удастся сдать в конце осени 2016 года, но в дальнейшем сроки вновь были перенесены. В конце декабря прошлого года сообщалось, что корабль войдет в состав военно-морского флота в течение нескольких следующих месяцев. 25 января отечественная пресса опубликовала новое заявление президента Объединенной судостроительной корпорации Алексея Рахманова. Руководитель организации рассказал, что в связи с необходимостью продолжения испытаний вооружения сдача головного фрегата проекта 22350 переносится на конец июля.
Существующие проблемы с головным кораблем, а также некоторые другие факторы негативным образом сказываются и на сроках строительства первого серийного корабля проекта 22350. Фрегат «Адмирал флота Касатонов» все еще строится. Вывести его на испытания планируется летом текущего года. Передача корабля заказчику состоится не ранее конца 2017 года. Если учесть, что «Адмирал Горшков» был заложен еще в 2006 году, а строительство «Адмирала Касатонова» стартовало в 2009-м, то текущая ситуация может быть поводом для пессимизма.
Фрегат «Адмирал Горшков» проекта 22350
В контексте строительства и испытаний фрегатов проекта 22350 основным фактором, негативно сказавшимся на сроках выполнения работ, стали именно проблемы с зенитным комплексом «Полимент-Редут». В середине июля прошлого года СМИ сообщили о приостановке испытаний этого вооружения. Причиной приостановки стало текущее состояние проекта, а именно невозможность получения требуемых характеристик. Со ссылкой на неназванные источники в Военно-промышленной комиссии утверждалось, что имеет место неполучение требуемых характеристик ракет 9М96, 9М96Д и 9М100. Сообщалось, что последние на тот момент испытания ЗРК прошли в июне, но не дали ожидаемых результатов. Выявление очередных недостатков конструкции не позволило продолжить испытания без неудач.
В начале августа прошлого года вице-премьер Дмитрий Рогозин, курирующий разработку перспективных видов вооружения и техники, сообщил, что Коллегия ВПК получила от концерна ВКО «Алмаз-Антей» пакет документов об испытаниях перспективных зенитных комплексов для военно-морского флота. Информация из переданных документов, тем не менее, не оглашалась.
10 августа – через несколько дней после сообщения о передаче документов – стало известно, что совет директоров НПО «Алмаз» принял решение сменить генерального директора предприятия. Место гендиректора Виталия Нескородова занял Геннадий Бендерский, ранее руководивший Лианозовским электромеханическим заводом. Согласно официальному сообщению пресс-службы предприятия, причинами смены гендиректора стали систематическое невыполнение поручений руководства концерна, упущения в работе и утрата доверия.
Вскоре интернет-издание «Лента.ру» опубликовало информацию о возможной причине смены руководства НПО «Алмаз». Со ссылкой на неназванные источники в оборонной промышленности утверждалось, что В. Нескородов был снят с должности именно из-за проблем с проектами семейства «Редут» и, в частности, в связи с неоднократными срывами сроков сдачи комплексов в эксплуатацию. Официальные лица, тем не менее, никак не комментировали такие новости.
В конце августа появились новые сообщения о ходе работ по проектам семейства «Редут». После длительного периода неудач военным и разработчикам систем все же удалось провести результативные стрельбы. 25 августа корвет «Сообразительный» успешно выполнил перехват ракеты-мишени, запущенной с малого ракетного корабля «Гейзер». Условный противник использовал средства радиоэлектронного противодействия, из-за чего расчету комплекса «Редут» пришлось действовать в сложной помеховой обстановке. Тем не менее, условная цель была обнаружена и успешно перехвачена.

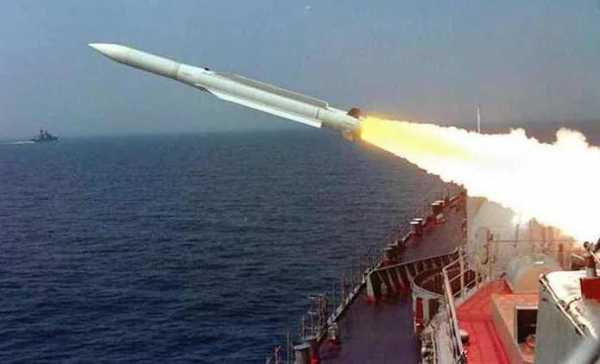

Запуск ракеты корветом «Сообразительный»
Следует отметить, это был уже не первый случай успешного применения ракет комплекса «Редут» для поражения условной цели. Так, в течение 2015 года военное ведомство пять раз сообщало о ракетных стрельбах, завершившихся поражением намеченной цели. Четыре раза корвет «Сообразительный» уничтожал условные цели в виде крылатых ракет разных типов. Особый интерес представляют испытания, проведенные 1 октября 2015 года. В ходе этих стрельб целью ракет «Редут» являлся не воздушный объект, а т.н. морской щит, смонтированный на надводной платформе. Несмотря на сложную помеховую обстановку, зенитная ракета успешно поразила цель, имитирующую корабль противника. Таким образом, на практике была подтверждена возможность использования существующих зенитных ракет и в роли противокорабельных.
Как показывают последние события и сообщения, проекты «Редут» и «Полимент-Редут» сталкиваются с определенными проблемами, которые пока не позволяют принять эти комплексы на вооружение военно-морского флота. Как следствие, достаточно большое количество кораблей пока не имеет возможности получить зенитное оружие с требуемыми характеристиками и возможностями. Более того, подобные проблемы приводят к заметным задержкам в сроках сдачи уже построенных и испытанных кораблей.
По понятным причинам, военное ведомство и предприятия оборонной промышленности пока не торопятся раскрывать подробные сведения о ходе испытаний и возникающих проблемах. В связи с этим все известные данные на этот счет публиковались отечественной прессой со ссылкой на неназванные источники, что может являться поводом для сомнений в их достоверности. При этом имеются некоторые возможности определить если не суть проблем, то хотя бы сферу, где они наблюдаются.
В составе зенитных комплексов 9К96 «Полимент» и 9К96-2 «Полимент-Редут» должны использоваться управляемые ракеты нескольких типов. Это 9М96, заимствованная у сухопутного ЗРК С-400, ее доработанная версия 9М96Д и более новая 9М100 с более высокими характеристиками. Использование унифицированной ракеты позволяет предполагать, что значительные проблемы с изделием 9М96 отсутствуют, поскольку его конструкция уже была проверена в рамках предыдущего проекта. Таким образом, источником проблем всей программы могут быть ракеты двух других типов, что подтверждается слухами и не подтвержденными официально сведениями, циркулирующими в соответствующих кругах в течение нескольких последних лет.
В рамках проектов семейства «Редут» предлагается оснащение корабля-носителя универсальной вертикальной пусковой установкой с количеством ячеек, соответствующим доступному пространств. В зависимости от типа и размеров корабля возможно использование пусковой установки емкостью от 4 до 12 ракет. Конструкция установки позволяет размещать в каждой ячейке ракеты иных типов и меньших размеров с соответствующим изменением состава и размеров готового к применению боекомплекта. Запуск осуществляется холодным способом, при помощи стартового порохового заряда. Маршевый двигатель запускается уже после выхода ракеты из ячейки.
Пусковая установка во время стрельбы
Комплексы семейства могут использовать различное радиолокационное оборудование для поиска целей и наведения ракет. Первоначальное обнаружение воздушных целей осуществляется при помощи штатных РЛС корабля-носителя. Также с ЗРК должны взаимодействовать РЛС типов «Полимент» и «Фуркэ-2», предлагаемые для использования на кораблях разных проектов. Ракеты комплекса средней и большой дальности должны использовать комбинированное наведение с инерциальным и радиокомандным управлением при выходе в район цели с последующим переключением на активное радиолокационное самонаведение. Изделие 9М100, предназначенное для уничтожения целей на малых дальностях, по имеющимся данным, оснащается инфракрасной ГСН с захватом цели сразу после выхода из пусковой установки.
Для атаки целей на малых дальностях, в пределах от 1 до 15 км, разработана управляемая ракета 9М100. Борьба с воздушными целями на средней дальности (по некоторым данным, до 40-50 км) должна осуществляться при помощи ракеты 9М96. Задачей проекта 9М96Д и других вариантов ракеты средней дальности является повышение основных характеристик силовой установки до уровня, позволяющего поражать цели на расстояниях около 100-120 км.
Согласно новостям последних месяцев, проекты корабельных зенитных комплексов 9К96 «Редут» и 9К96-2 «Полимент-Редут» столкнулись с серьезными проблемами, по-видимому, связанными с ракетами новых типов. Это привело к заметным задержкам в реализации имеющихся планов и неоднократному смещению сроков завершения как самих проектов, так и прямо связанных с ними программ. По-видимому, именно из-за проблем комплекса «Полимент-Редут» флот до сих пор не может получить головной корабль проекта 22350 «Адмирал флота Советского Союза Горшков». Кроме того, при сохранении имеющихся проблем в течение некоторого времени возможны аналогичные последствия и для «Адмирала флота Касатонова».
Тем не менее, сложившаяся ситуация, являясь поводом для серьезного беспокойства, все же не лишена и предпосылок для сдержанного оптимизма. После многочисленных неудач и даже смены руководства организации-разработчика два перспективных проекта показывают некоторые положительные результаты. Различные планы по-прежнему приходится корректировать, но теперь появляется реальная возможность уложиться во вновь установленные сроки.
На данный момент можно с уверенностью утверждать, что военно-морской флот России уже не откажется от зенитных систем семейства «Редут». Несмотря на все проблемы, новые средства противовоздушной обороны будут доведены до принятия на вооружение, полномасштабного серийного производства и эксплуатации на новых кораблях. Тем не менее, имевшие место ранее проблемы, даже после избавления от них, все еще будут напоминать о себе. Прежде всего, они проявятся в виде более позднего формирования корабельной группировки с новым вооружением. Кроме того, необходимо отметить, что отказ от новых проектов на нынешних стадиях уже не имеет смысла, из-за чего разработку оружия следует продолжать вплоть до получения требуемых результатов.
Несмотря на все имеющиеся и выявляемые проблемы, два типа зенитных систем все же будут доведены до эксплуатации флотом, хотя сроки этого пока могут быть предметом споров. По последним данным, первый образец комплекса «Полимент-Редут» вместе с кораблем-носителем «Адмирал Горшков» будет передан флоту в середине лета текущего года. Сдача головного фрегата нового типа с перспективным вооружением станет важным событием как в контексте проектов семейства «Редут», так и во всей современной истории российского флота.
По материалам сайтов:
http://mil.ru/
https://lenta.ru/
http://rg.ru/
http://tass.ru/
http://flot.com/
http://bmpd.livejournal.com/
http://navy-korabel.livejournal.com/
http://militaryrussia.ru/blog/topic-13.html
topwar.ru
