Подводные лодки проекта 667БДРМ «Дельфин» — Википедия

Слово «Дельфин» имеет и другие значения.
РПКСН проекта 667БДРМ «Дельфин»

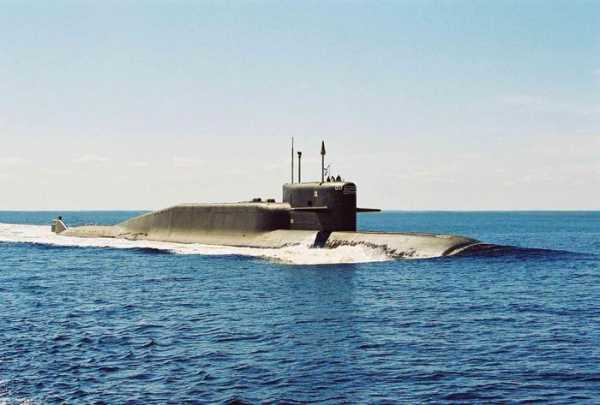

К-18 «Карелия», 1 января 1994 года
Основные характеристики
Тип корабля РПКСН 2-го/3-го поколения
Обозначение проекта 667БДРМ «Дельфин»
Разработчик проекта ЦКБМТ «Рубин»
Главный конструктор С. Н. Ковалёв
Кодификация НАТО Delta-IV
Скорость (надводная) 14 узлов
Скорость (подводная) 24 узла
Рабочая глубина погружения 320 … 400 м
Предельная глубина погружения 550 … 650 м
Автономность плавания 80 … 90 суток
Экипаж 135 … 140 человек
Размеры
Водоизмещение надводное 11 740 т
Водоизмещение подводное 18 200 т
Длина наибольшая
(по КВЛ)
167,4 м
Ширина корпуса наиб. 11,7 м
Средняя осадка
(по КВЛ)
8,8 м
Силовая установка
  • 2 реактора ВМ-4СГ суммарной мощностью 180 МВт,
  • 2 ППУ ОК-700А,
  • 2 ГТЗА-635,
  • 2 паровых турбины суммарной мощностью 44 100 кВт,
  • 2 турбогенератора ТГ-3000 по 3 000 кВт,
  • 2 дизельгенератора ДГ-460 по 460 кВт,
  • 2 ЭД экономического хода по 165 кВт,
  • 2 гребных вала,
  • 2 пятилопастных гребных винта
Вооружение
Торпедно-
минное вооружение
4 носовых ТА калибра 533 мм
Боекомплект (торпед): 12
533-мм торпеды САЭТ-60М[1], 53-65М[2][3], ПЛУР «Водопад»
до 24 мин вместо части торпед.
Ракетное вооружение 16 баллистических ракет Р-29РМ, Р-29РМУ2 или Р-29РМУ2.1«Лайнер»
ПВО 4 … 8 ПЗРК 9К310 «Игла-1»/9К38 «Игла»
 Категория на Викискладе

Подводные лодки проекта 667БДРМ «Дельфин»

 — серия советских атомных подводных лодок, изначально вооружённых баллистическими ракетами Р-29РМ, и впоследствии перевооружённых ракетами Р-29РМУ2 «Синева», Р-29РМУ2.1 «Лайнер».

Внешний вид первых корпусов.

Проект 667-БДРМ (обозначение NATO — «Delta-IV») является дальнейшим развитием проекта 667БДР «Кальмар» и последней модификацией РПКСН второго поколения, плавно перетёкшего в третье поколение. Постановление правительства о разработке проекта вышло 10 сентября 1975 года[4]. Проект был разработан в ЦКБМТ «Рубин», генеральным конструктором проекта являлся С. Н. Ковалёв. В проекте использовались новые разработки в области вооружения, систем управления и обнаружения, средства снижения гидроакустических шумов. Широкое применение получили различные демпфирующие, виброизолирующие, звукопоглощающие устройства. Отрабатывались результаты исследований шумоизлучения различных корпусных конструкций. Впоследствии полученные результаты использовались при проектировании ТРПКСН проекта 941 «Акула».

Головной ракетоносец проекта 667БДРМ — К-51 «Верхотурье» — был заложен в феврале 1981 года на Северном машиностроительном предприятии в Северодвинске, спущен на воду в январе 1984 года, а в декабре 1984 года введён в строй. Всего в период с 1984 по 1990 годы было построено 7 субмарин этого проекта, 5 из них находятся в составе ВМФ России, одна —

К-84 «Екатеринбург» — в декабре 2014 года передана флоту после капитального ремонта[5], и еще одна — на переоборудовании в носитель глубоководных аппаратов. Все корабли были построены на заводе «Севмаш». Последним со стапелей сошёл K-407 «Новомосковск».

Проект имеет классическую для этого класса субмарин компоновку: двухвинтовая силовая установка, ракетные шахты за рубкой в специальном ограждении, выступающем из корпуса, горизонтальные рули размещены на рубке, торпедные аппараты — в носовой части.

Корпус[править | править код]

По сравнению с лодками проекта 667БДР, «Дельфин» имеет увеличенную высоту ограждения ракетных шахт, увеличенные длины носовой и кормовой оконечностей корабля, диаметр прочного корпуса, диаметр лёгкого корпуса в районе 1-3 отсеков. Прочный корпус и межотсечные переборки изготовлялись с применением стали, менее склонной к хрупкому разрушению[6]. Поверхность корабля покрыта акустически-маскирующим материалом.

Движители[править | править код]

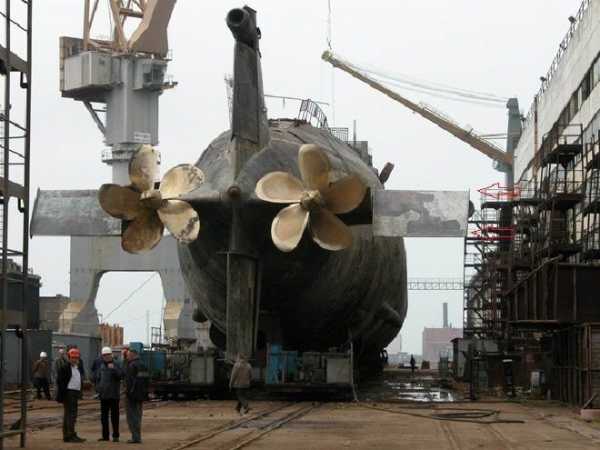

Были применены новые пятилопастные гребные винты с улучшенными гидроакустическими характеристиками. Набегающий поток воды выравнивается специальным устройством.

Новым основным оружием корабля стали межконтинентальные баллистические ракеты Р-29РМ (договорное обозначение РСМ-54, западное обозначение SS-N-23 «Skiff»), имеющие увеличенные дальность стрельбы (до 8 300 км и более), точность и радиус развода боевых блоков. Эти ракеты, и их модификация Р-29РМУ2 «Синева», сохранившая договорное обозначение РСМ-54, стали последними отечественными жидкостными БРПЛ.

Подводный пуск может осуществляться на глубинах до 55 метров при скорости 6-7 узлов. Все ракеты могут быть запущены в одном залпе[7].

Военное применение[править | править код]

РПКСН проекта 667БДРМ относительно регулярно совершают походы и участвуют в учебных стрельбах. Как правило запуски осуществляются из акватории Баренцева моря, а целью служит специальный полигон Кура на Камчатке, расположенный в нескольких сотнях километров к северу от Петропавловска-Камчатского.

В 1991 году на крейсере К-407 «Новомосковск» под командованием капитана 2 ранга С. В. Егорова были проведены специальные испытания (операция «Бегемот») с подготовкой и запуском всего боекомплекта в одном залпе (как при реальной боевой стрельбе). С крейсера К-407 «Новомосковск» были запущены 16 ракет Р-29РМ, весь боекомплект, с интервалом в 14 секунд. По словам очевидцев

«лодка стреляла как автомат»[8]. Запуск полного боекомплекта был повторён в 1998 году, когда на Северном флоте прошли испытания, в ходе которых был произведён «одновременный» пуск 20 ракет Р-39[9]. Лучший результат АПЛ «Огайо» — 4 ракеты Трайдент-2.

28 октября 2010 года произведён успешный пуск баллистической ракеты Р-29РМУ2 «Синева» (РСМ-54) с борта подводного ракетоносца К-117 «Брянск»[10].

20 мая 2011 года в 18 час. 50 мин. мск. с борта К-84 «Екатеринбург» был произведён успешный пуск модернизированной межконтинентальной баллистической ракеты Р-29РМУ2.1 «Лайнер»[11][12].

Мирное применение[править | править код]

С лодок проекта 667БДРМ было осуществлено два запуска (в 1998 и в 2006 годах) на низкие околоземные орбиты искусственных спутников Земли. С «Новомосковска» ракетой-носителем «Штиль-1», созданной на базе боевой ракеты Р-29РМ, в июле 1998 года впервые в мире был запущен ИСЗ «Тубсат-Н», разработанный в Германии (старт был выполнен из подводного положения). Ведутся работы по созданию и более мощной морской ракеты-носителя «Штиль-2» с массой выводимой нагрузки, увеличенной со 100 до 350 кг.

Современное состояние[править | править код]

По состоянию на 2018 год РПКСН проекта 667БДРМ являются основой морской составляющей стратегической ядерной триады России, постепенно передавая эту роль подводным лодкам проекта 955 «Борей».

БС-64 была переоборудована в носитель ГС[20]. Остальные субмарины регулярно проходят средний ремонт и модернизацию на заводе «Звёздочка» в Северодвинске. АПЛ К-84 «Екатеринбург», поставленная на ремонт с целью модернизации гидроакустического комплекса, 29 декабря 2011 года серьёзно пострадала при пожаре[21]. 19 декабря 2014 года подводная лодка была принята флотом после ремонта[16].

Начиная с 2012 года в ходе ремонтов «Дельфины» перевооружаются усовершенствованными БРПЛ Р-29РМУ2.1 «Лайнер» вместо ракет предыдущей модификации Р-29РМУ2 «Синева». По состоянию на 2018 год переоборудование проходит К-117 «Брянск», а К-18 «Карелия» и К-407 «Новомосковск» ждут своей очереди.

Все действующие субмарины этого класса находятся в составе 31-й дивизии подводных лодок Северного флота и базируются в бухте Ягельная, порт приписки — Гаджиево.

Перспективы[править | править код]

В 2012 году директор ЦС «Звёздочка» Владимир Никитин объявил о планах по восстановлению технической готовности ракетоносцев проекта 667БДРМ, благодаря чему срок их службы будет продлён с 25 до 35 лет[22][23].

Для поддержания их боевого потенциала на необходимом уровне военно-промышленная комиссия в сентябре 1999 года приняла решение о начале производства модернизированных ракет Р-29РМУ2. В связи с этим, все подлодки 667БДРМ были оснащены новым ракетным комплексом Д-9РМУ2 «Синева»[24].

В октябре 2011 года завершилось испытание новой версии основного оружия кораблей — тема «Лайнер». Модифицированные ракеты Р-29РМУ2.1 получили усовершенствованную систему преодоления противоракетной обороны и возможность нести до 12 ядерных блоков малого класса. Данное перевооружение позволит продлить срок существования северо-западной группировки подлодок 667БДРМ до 2025−2030 года

[25].

Шумность подводных лодок проекта 667БДРМ «Дельфин» при скорости 4−8 узлов в диапазоне частот 5−1000 Гц составляет 65−85 Дб на 1 Па при расстоянии 1 м[26].

При патрулировании в Баренцевом море АПЛ 667БДРМ обнаруживается лодкой типа «Лос-Анджелес» на дистанции до 30 км (при полном штиле (8 % времени года)), в обычных условиях (92 % времени года) станция AN/BQQ-5 обнаруживает АПЛ «Дельфин» на дальностях не более 10 км[27]

Предшествующая модификация:

  1. ↑ САЭТ-60 / САЭТ-60М | MilitaryRussia.Ru — отечественная военная техника (после 1945г.)
  2. ↑ Моремход - Советский подводный флот 1945-1990 часть7
  3. ↑ 53-65 / 53-65А | MilitaryRussia.Ru — отечественная военная техника (после 1945г.)
  4. ↑ Операция «Бегемот-2», Александр Железняков, cosmoworld.ru со ссылкой на «Секретные материалы», № 12, июнь 2005
  5. ↑ Атомная субмарина «Екатеринбург» передана флоту после ремонта (неопр.). Пресс-служба Центра судоремонта «Звездочка» (19 декабря 2014 года).
  6. ↑ Энциклопедия кораблей/Ракетные ПЛ/Россия/667БДРМ Дельфин
  7. ↑ Баллистическая ракета подводных лодок Р-29РМ (РСМ-54), makeyev.msk.ru
  8. ↑ Александр Железняков. Операция «Бегемот-2».
  9. ↑ «Синева» поднимется над морем (неопр.). Дмитрий Литовкин, «Независимая газета». nvo.ru (12.05.2000). Проверено 18 декабря 2011. Архивировано 28 августа 2011 года.
  10. ↑ АПЛ ТОФ запустила межконтинентальную баллистическую ракету из Охотского моря (неопр.). РИА Новости (28.10.2010). Архивировано 12 февраля 2012 года.
  11. ↑ Новый успех макеевцев
  12. ↑ За «Синевой» пустили «Лайнер»
  13. ↑ История предприятия (неопр.). star.ru. Проверено 22 февраля 2010. Архивировано 23 февраля 2012 года.
  14. ↑ Выведен из эллинга РПКСН К-18 «Карелия» (неопр.). star.ru. Проверено 22 февраля 2010. Архивировано 23 февраля 2012 года.
  15. ↑ www.severinform.ru // АПЛ «Верхотурье» возвращается на Северный флот
  16. 1 2 АПЛ «Екатеринбург» передали флоту после ремонта
  17. ↑ РИА Новости. АПЛ «Подмосковье» вернулась в боевой состав ВМФ. 26.12.2016
  18. ↑ Атомная подлодка «Подмосковье» вышла на ходовые испытания после модернизации
  19. ↑ РИА Новости. Атомную подлодку «Подмосковье» передадут ВМФ в декабре 2016 года
  20. ↑ Атомная подлодка «Подмосковье» передана в состав ВМФ России (рус.), Interfax.ru (26 декабря 2016). Проверено 18 августа 2017.
  21. ↑ Эксперт: АПЛ «Екатеринбург» вернут в строй после ремонта гидроакустики | Оборона и безопасность | Лента новостей «РИА Новости»
  22. ↑ Срок службы подлодок проекта «Дельфин» продлят до 35 лет (неопр.). lenta.ru (26 марта 2012). Проверено 26 марта 2012. Архивировано 4 июня 2012 года.
  23. ↑ Корабелы Северодвинска продлят сроки службы всех ПЛАРБ проекта 667БДРМ до 35 лет
  24. ↑ Известия. Ру: Ракетный комплекс «Синева» принят на вооружение ВМФ России
  25. ↑ Стратегические подлодки перевооружат на «Лайнер» (рус.). Lenta.ru (9 февраля 2012). — Все российские стратегические АПЛ будут перевооружены на ракеты «Лайнер». Проверено 9 февраля 2012. Архивировано 4 июня 2012 года.
  26. ↑ What is known about the character of noise created by submarines? Appendix 1 — The Future of Russia’s Strategic Nuclear Forces — by Eugene Miasnikov, Center for Arms Control, …
  27. Ильин В., Колесников А. Отечественные атомные подводные лодки (рус.) // Техника и вооружение. Вчера, сегодня, завтра.... — М., 2000. — № 5-6, май-июнь. — С. 69.
