2С3М ттх – 152 мм самоходная гаубица, дальность стрельбы, тактико-технические характеристики (ТТХ)

Содержание

САУ «Акация»: история создания, описание и характеристики

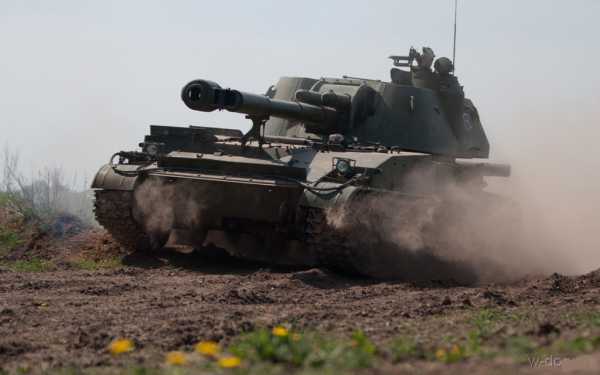

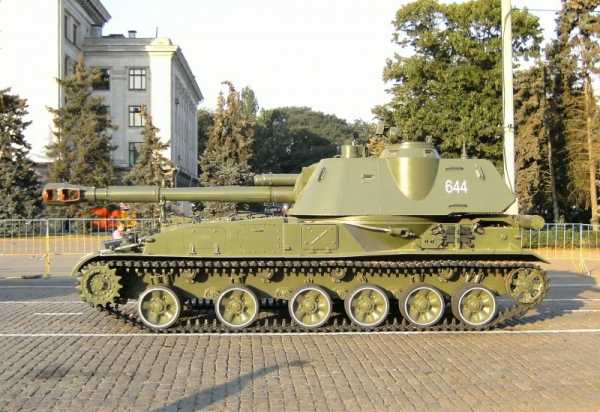

2С3 «Акация» — это самоходная артиллерийская гаубица калибра 152 мм, разработанная в СССР в конце 60-х годов. Однако, несмотря на довольно преклонный возраст, «Акация» до сих пор стоит на вооружении российской армии.

САУ «Акация» предназначена для уничтожения живой силы и бронетехники противника, его узлов управления и связи, подавления артиллерийских и минометных батарей противника. Дальность стрельбы установки достигает 20,5 км.

2С3 «Акация» была принята на вооружение в 1971 году, серийное производство была развернуто на Уральском заводе транспортного машиностроения (УЗТМ). Оно прекратилось почти сразу после распада СССР, в 1993 году. Всего было выпущено около 4 тыс. единиц этой самоходной установки. За годы своей эксплуатации САУ «Акация» несколько раз подвергалась модернизации.

Эта самоходная установка принимала участие во множестве войн и конфликтов, зарекомендовав себя как надежное и эффективное оружие. Она поставлялась во все армии государств Варшавского договора, а также в страны Африки и Азии. Кроме российской армии, 2С3 «Акация» в настоящее время находится на вооружении еще нескольких десятков армий мира.

История создания

После окончания Второй мировой войны на вооружении СССР находилось несколько самоходных артиллерийских установок. Это были штурмовые и противотанковые самоходки, предназначенные для стрельбы прямой наводкой. Следует отметить, что подобная ситуация наблюдалась и в армиях других стран. Существовали и другие виды САУ, способные поражать противника с закрытых позиций, но их было сравнительно немного.

Однако преимущества самоходной артиллерии по сравнению с буксируемой были очевидными, поэтому разработками новых САУ активно занялись во многих странах мира. Подобными изысканиями занимались и советские конструкторы, но после прихода к власти Никиты Хрущева все работы в этом направлении были приостановлены.

Хрущев считал, что будущее за ракетами, а в случае масштабной ядерной войны пушки и вовсе не будут нужны. Однако очень скоро стала понятна ошибочность этой позиции. Несколько локальных конфликтов 50-х и 60-х годов показали, что пушки остаются основным средством поражения противника, а артиллерия все так же является «богом войны».

Однако работы над новыми отечественными артиллерийскими системами начались только после ухода Хрущева с поста главы государства.

4 июля 1967 года увидело свет поистине историческое для советской артиллерии постановление Совета Министров, которое дало ход работам над САУ «Гвоздика», «Акация» и «Фиалка». Следует сказать, что в это время США уже имели на вооружении 155-мм самоходную гаубицу M109, способную стрелять боеприпасами с ядерной боевой частью, так что советские конструкторы были в роли догоняющих.

Перед началом проектных работ был тщательно проанализирован опыт использования САУ во время прошедшей войны, а также учтены последние тенденции развития этого вида вооружения.

ВНИИ-100 с 1963 по 1965 год проводила предварительные исследовательские работы относительно облика и конструкции будущей самоходной установки. Артиллерийскую часть будущей САУ решено было разрабатывать на основе буксируемой 152-мм гаубицы Д-20. Конструкция орудия, баллистика и боеприпасы этого орудия были взяты без изменений.

Относительно шасси будущей самоходки рассматривались два варианта: «Объект 124» (ПУ ЗРК «Круг») и шасси перспективного среднего танка «Объект 432». В ходе изысканий было выяснено, что для САУ больше подойдет компоновка с передним расположением двигателя, поэтому для будущей «Акации» было решено использовать шасси ПУ ЗРК «Круг».

Два опытных образца были изготовлены уже в 1968 году, в 1969 году начались заводские испытания, которые показали чрезмерную загазованность боевого отделения во время стрельбы. С этой проблемой смогли справиться, и в 1971 году новая САУ была принята на вооружение под обозначением 2С3 «Акация». Серийное производство самоходной установки было развернуто на УЗТМ еще в 1970 году (то есть, еще до принятия на вооружение), она начала поступать в артиллерийские полки мотострелковых и танковых подразделений на замену 152-мм гаубицам Д-1, Д-20 и МЛ-20.

В этот же период шли работы над созданием 152-мм гаубицы с картузным заряжанием. Однако исследования показали, что использование картузных зарядов не несет никаких преимуществ ни в кучности, ни в дальности стрельбы, ни в скорострельности орудия, поэтому дальнейшие разработки в этом направлении были признаны нецелесообразными.

В начале 70-х годов была проведена модернизация САУ 2С3 «Акация», в первую очередь она затронула конструкцию механизма заряжания и компоновку боевого отделения машины. Две укладки барабанного типа на базовой модификации были заменены на одну, что позволило увеличить боекомплект установки до 46 выстрелов. Также было изменено расположение люков в кормовой части и башни самоходной установки и установлена механизированная подача выстрелов с грунта. Кроме того, на САУ была установлена новая радиостанция. Модернизированная «Акация» получила индекс 2С3М. В серию она была запущена в 1975 году.

В 1987 году была разработана еще одна модификация САУ, она получила наименование 2С3М1. На этой машине был установлен панорамный прицел наводчика 1П5, новая аппаратура внутренней связи, а также более совершенная радиостанция. Кроме того, самоходка оснащалась оборудованием для приема информации с машины командира батареи.

Следующая модернизация «Акации» была проведена уже после распада СССР, она получила наименование 2С3М2. Самоходка получила автоматизированную СУ наведением и стрельбой 1В514-1 «Механизатор-М», а также новую систему постановки дымовых завес. В это же время был разработан вариант САУ 2С3М2 «Акация» под натовский калибр.

Последняя модернизация машины коснулась артиллерийской части установки. 152-мм гаубица 2А33 была заменена на более мощное орудие 2А33М аналогичного калибра, что позволило увеличить дальность стрельбы и существенно расширить номенклатуру используемых боеприпасов. Также установка была оснащена более совершенным бортовым оборудованием. Данная модификация получила наименование 2С3М3, пока она считается опытной машиной.

Описание конструкции

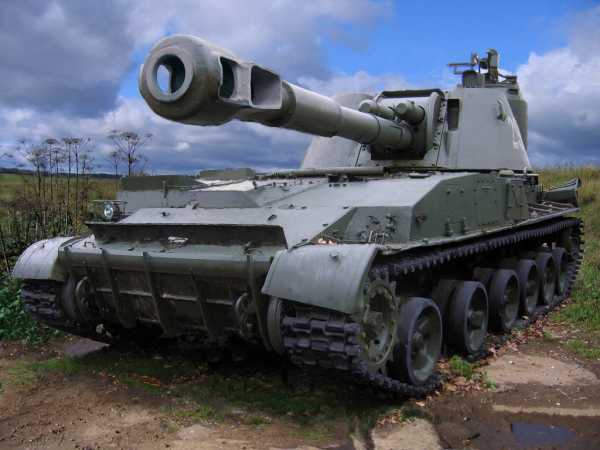

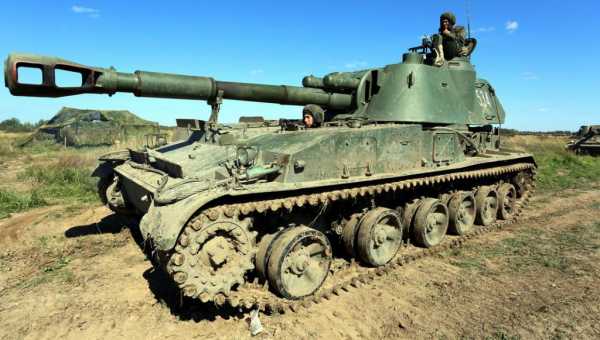

САУ 2С3 «Акация» имеет классическую башенную схему с расположением двигателя в передней части машины. Корпус и башня самоходки выполнены из катаной броневой стали, она держит бронебойную пулю на расстоянии 300 метров, а также защищает экипаж от осколков мин и снарядов. Лобовая броня башни и корпуса имеет толщину 30 мм, а толщина брони боковых частей составляет 15 мм.

Корпус установки делится на несколько отсеков: управления, силовой и боевое отделение. Отсек управления расположен в передней части корпуса с левой стороны. В нем находится место водителя, приборы и органы управления. Справа в передней части размещается силовое отделение, в котором расположен двигатель, трансмиссия, а также системы смазки, охлаждения, запуска и подачи топлива.

Центральную и кормовую часть машины занимает боевое отделение, на его крыше установлена сварная башня со 152-мм орудием. В боевом отделении расположены места трех членов экипажа: командира машины, наводчика и заряжающего. Сиденья командира и наводчика находятся слева от орудия, а заряжающего – справа от него. Место командира установки оборудовано поворотной башенкой, которая установлена на крыше башни. Также на крыше башни находится люк командира и люк заряжающего. Над командирским люком установлен 7,62-мм пулемет для стрельбы по воздушным целям. Боеукладка расположена в кормовой части боевого отсека.

САУ 2С3 «Акация» вооружена 152-мм гаубицей 2А33, которая практически полностью повторяет буксируемую гаубицу Д-20. Она состоит из ствола, затвора, муфты, противооткатного устройства, дульного тормоза, люльки и подъемного механизма. Ствол 2А33 – это труба, соединенная муфтой с казенником, на дульном срезе ствола находится дульный тормоз. Затвор орудия – вертикально-клиновой, выстрел можно производить как вручную, так и с помощью электроспуска. Цилиндры противооткатного устройства после выстрела откатываются вместе со стволом.

Заряжание орудия – раздельно-гильзовое: сначала в канал ствола досылается снаряд, а затем гильза с порохом. Аналогичным образом устроены большинство артиллерийских систем калибра 152 мм.

Для облегчения работы заряжающего орудие оборудовано электромеханическим досылателем снаряда и заряда, а также лотком для улавливания стреляной гильзы. Противооткатные устройства орудия – это гидравлический тормоз отката, закрепленный в казеннике и пневматический накатник, заполненный азотом.

Подъемный механизм обеспечивает наведение орудия по вертикали в диапазоне от −4 до +60°.

Возимый боекомплект САУ «Акация» составляет 40 выстрелов (для модификации 2С3), на более поздних модификациях установки количество выстрелов увеличено.

САУ «Акация» может вести огонь разными типами боеприпасов. В основной боекомплект САУ входят осколочно-фугасные снаряды (дальность стрельбы более 17 км), снаряды с улучшенной аэродинамической формой, дальность стрельбы которых составляет 17,4 км, есть возможность использовать управляемые снаряды типа «Краснополь» и «Сантиметр». Кроме этого, САУ может вести огонь химическими, осветительными, шрапнельными и кассетными боеприпасами. Для борьбы с бронетехникой противника применяются кумулятивные и бронебойные снаряды.

САУ 2С3 «Акация» может использовать боеприпас с ядерной боевой частью мощностью 1 кТ, дальность стрельбы при этом составляет 17,4 км.

Кроме орудия, САУ «Акация» вооружена 7,62-мм пулеметом ПКТ.

Место наводчика орудия оборудовано двумя прицелами: панорамой для стрельбы с закрытых позиций и прицелом ОП5-38 для стрельбы прямой наводкой. В командирской башенке установлен прицел ТКН-3А, а место водителя оборудовано призматическими приборами наблюдения и прибором ночного видения.

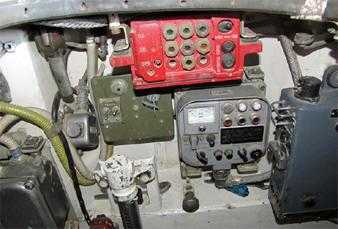

САУ «Акация» оснащена радиостанцией Р-123, которая обеспечивает связь на расстоянии 28 км.

На САУ установлен V-образный дизель В-59У с двенадцатью цилиндрами, его мощность 520 л. с. Кроме солярки, он может использовать керосин.

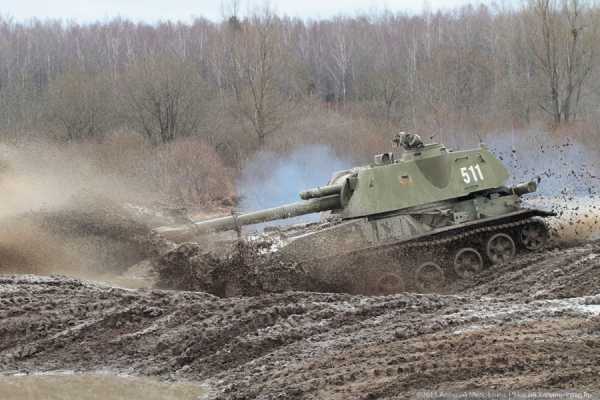

Ходовая часть САУ «Акация» — это модифицированное шасси ПУ ЗРК «Круг», в ее состав входят шесть пар опорных катков, четыре пары поддерживающих катков, направляющие колеса расположены в задней части машины, а ведущие – в передней. Подвеска самоходки – индивидуальная торсионная.

Боевое применение

Первым серьезным конфликтом, в котором принимала участие САУ «Акация», стала война в Афганистане. В 40-й армии 2С3 была самой распространенной артиллерийской установкой. Эти самоходные гаубицы обычно осуществляли непосредственную поддержку штурмовым подразделениям. Для защиты от крупнокалиберных пулеметов ДШК корпус и башню САУ обвешивали траками или ящиками с песком. С 1984 года 2С3 начали использовать для сопровождения колонн, которые часто обстреливались моджахедами.

САУ «Акация» участвовала практически во всех конфликтах, которые возникли на территории СССР после его развала. Эти установки использовали во время Приднестровского конфликта, грузины применяли «Акации» во время войны в Абхазии, эта самоходная установка использовалась российскими войсками в первой и второй чеченской кампании.

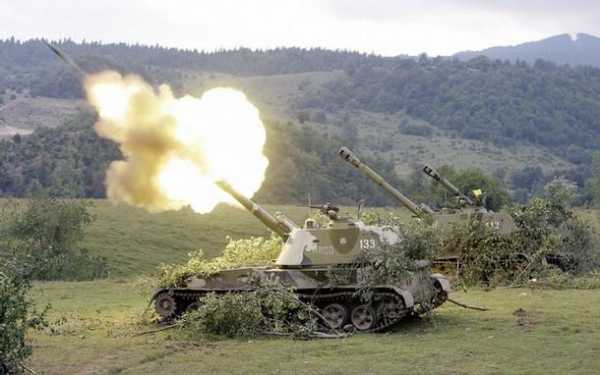

В 2008 году российские и грузинские войска использовали «Акации» в Осетии.

В настоящее время САУ 2С3 применяется обеими противоборствующими сторонами на востоке Украины.

САУ «Акация» активно применялась иракскими войсками во время ирано-иракской войны. Она составляла основу артиллерийских дивизионов Ирака. Однако против сил международной коалиции в 1991 году иракская самоходная артиллерия оказалась неэффективной.

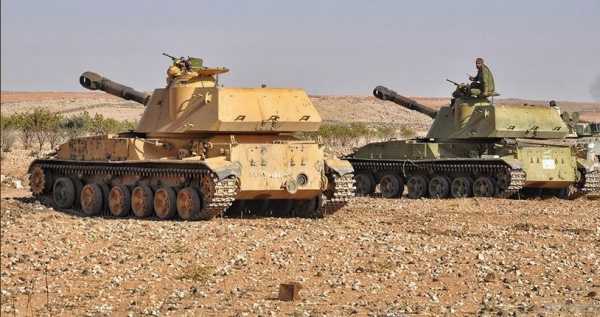

В настоящее время эти самоходные установки активно используются сирийской правительственной армией против повстанцев.

Несмотря на свой весьма преклонный возраст, «Акация» продолжает исправно нести ратную службу не только в нашей стране, но и за ее пределами. Военные любят эту самоходку за простоту и надежность. Скорее всего, она еще долго будет оставаться в боевом строю. Как показывает опыт последних военных конфликтов, артиллерия еще долго будет оставаться «богом войны», и вряд ли получиться подыскать ей равноценную замену.

Характеристики

Ниже представлены характеристики (ТТХ) САУ «Акация».

Экипаж, чел	4
Масса, т	27,5
Макс. скорость, км/ч	60
Запас хода по шоссе, км	500
Вооружение	152-мм 2А33 гаубица, пулемет 7,62-мм ПКТ
Боекомплект, шт.	46
Дальность стрельбы, км	до 20,5
Двигатель	В-59У
Мощность двигателя, л.с.	520

militaryarms.ru

САУ «Акация». Самоходная гаубица 2С3 «Акация»: технические характеристики и фото

«Акация» — 152-мм самоходная гаубица (индекс ГАБТУ – объект 303). Разработана коллективом конструкторов Уральского завода транспортного машиностроения под руководством Ф.Ф. Петрова и Г.С. Ефимова. САУ 2С3 «Акация» предназначена для уничтожения и подавления минометных и артиллерийских батарей, живой силы противника, огневых средств, танков, ракетных установок, тактических средств атомного оружия, пунктов управления и прочего.

Смена поколений

До середины шестидесятых годов прошлого века в войсках армии СССР продолжали служить самоходные артиллерийские установки (САУ) Второй мировой войны, такие как СУ-100, ИСУ-152 и ИСУ-122. Эти машины сочетали в себе качества пушечно-гаубичных комплексов с противотанковыми возможностями. Именно за эту универсальность они нравились военным старой закалки, имеющим опыт ведения боевых действий в ходе Великой Отечественной войны. Однако со сменой поколений офицеров и генералов постепенно сформировались новые взгляды на тактику использования самоходной артиллерии в современной войне.

Так, в частности, основным врагом танков и другой бронетехники является не обычный снаряд, а противотанковый управляемый реактивный снаряд (ПТУРС). В связи с этим военные специалисты пришли к мнению, что с одной стороны самоходные артиллерийские установки не должны специализироваться на уничтожении тяжелых машин, а с другой стороны, новая САУ не должна «одеваться» в толстую броню, ведь ПТУРС может пробивать даже самую крепкую из них. Кроме того, согласно новым требованиям, самоходные артиллерийские установки должны иметь максимальную подвижность, авиатранспортабельность и повышенную плавучесть. Для того чтобы техника отвечала данным требованиям, следовало отказаться от тяжелой брони и отдать предпочтение противопульной защите. Что касается размещения орудия, то для повышения маневра огнем оно должно быть размещено не в бронерубке, а в свободно вращающейся башне, что позволит вести комплексу круговой обстрел. Помимо этого одним из главных требований военных было создание возможности использования обновленными САУ ядерных боеприпасов.

Предыстория

Началу работ над САУ «Акация» предшествовала огромная поисковая научно-исследовательская работа, в ходе которой был произведен сравнительный анализ артиллерийских комплексов, созданных в ходе Второй мировой войны (типа СУ-100, СУ-152 и других), а также послевоенного периода — как отечественных оружейников, так и зарубежных. Так, в процессе исследовательской работы организациями и предприятиями оборонного комплекса СССР был предложен ряд различных вариаций шасси, на котором бы размещалось 152-мм орудие. По одному из них самоходная гаубица прорабатывалась на базе танковой ходовой части объектов «118», «123» и «124» инженерами Свердловского машиностроительного завода. В этом проекте предусматривалось разместить в башенной части артиллерийское орудие буксируемой пушки Д-20.

В другой вариации предлагалось САУ «Акация» создать на базе узлов и механизмов среднего танка Т-64 («объект 432»). Инженеры предлагали разместить 152-мм орудие в бронированной поворотной башне совместно со спаренным пулеметом. Такое решение было весьма популярным, так как Т-64 был первым послевоенным танком второго поколения. В нем было реализовано множество новых прогрессивных решений, он отличался оригинальной ходовой частью и автоматом заряжания. В то время эта машина была весьма популярна для проработок перспективных проектов бронетанковой техники. Однако в результате исследований опыта применения самоходной артиллерии, а также проработок облика установки было отдано предпочтение концепции перспективного развития САУ. А для дальнейших работ по созданию САУ «Акация» была рекомендована ходовая часть Свердловского машиностроительного завода.

История создания

Исходя из всех вышеперечисленных технических задач, совместным постановлением СМ СССР и ЦК КПСС №609-201 от 4.07.1967 года Свердловскому машиностроительному заводу «Уралтрансмаш» выдали техническое задание на создание САУ 2С3 «Акация». Вместе с 152-мм комплексом конструкторы завода разрабатывали ряд других самоходных артиллерийских систем: 122-мм гаубицы «Гвоздика» и «Фиалка», а также 240-мм миномет «Тюльпан». Принципиально новые модели САУ призваны были ликвидировать отставание СССР от стран блока НАТО в данном аспекте. «Акация» проектировалась для вооружения полков мотострелковых и танковых дивизий. Эта самоходная гаубица предназначалась для уничтожения укрытой и открытой живой силы противника, военной техники и вооружения, а также других объектов на глубину интересов дивизии. Артиллерийский комплекс создан на базе шасси экспериментальных самоходных установок «объект 105» и «объект 120», а также ЗРК «Круг».

Два первых опытных образца были созданы уже к концу 1968 года, однако в процессе испытаний были выявлены серьезные недоработки, в частности весьма сильная загазованность боевой рубки. Из-за этого недостатка были забракованы еще четыре образца, созданные к лету следующего года. После усовершенствования вентиляционной системы данная проблема была решена, в результате первая серия САУ «Акация» (фото, приведенные в этой статье, наглядно демонстрируют эти машины) была выпущена в 1970 году. А в 1971 году она была принята на вооружение. Данная модель выпускалась без изменений вплоть до 1975 года, после этого в войска поступила модернизированная версия САУ «Акация» под индексом 2С3М. Обновленная машина имела обновленную боеукладку барабанного типа на двенадцать зарядов, что позволило повысить скорострельность комплекса и увеличить возимый боезапас. Спустя еще два года самоходка подверглась очередной модернизации (2С3М1). Теперь 152-мм самоходная гаубица была оснащена аппаратурой ввода, приема, обработки, а также отражения командных данных и новым прицелом СП-538. Помимо этого, были введены в боекомплект корректируемые снаряды 3ОФ38 «Сантиметр» и управляемые снаряды 3ОФ39 «Краснополь». Последний модернизированный вариант 2С3М2 отличался от своих предшественников более мощной артиллерийской системы. Также эта версия установки оснащалась приемоиндикаторной аппаратурой «Механизатор-М» (1В514-1), позволяющей совершать обмен данными между машиной старшего офицера батареи и орудием, тем самым сокращая время подготовки комплекса к открытию огня. В целом, самоходная гаубица «Акация» выпускалась вплоть до 1993 года.

Описание машины

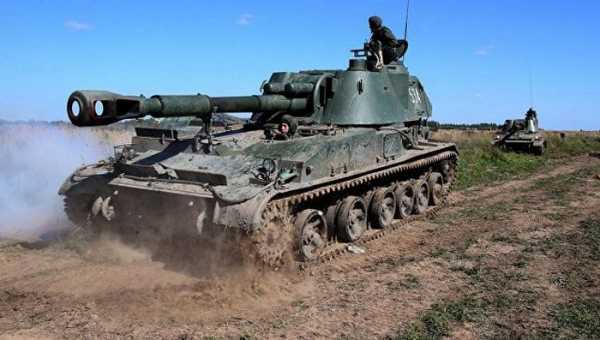

Артиллерийская установка выполнена по классической схеме с башенной рубкой. Комплекс имеет бронированный сварной корпус, который разделен на три отсека: управления, боевой и силовой (моторно-трансмиссионный). Первое отделение расположено между моторной перегородкой и левым бортом в носовой части кузова. Здесь находится рабочее место механика-водителя. Силовое отделение расположено в правой передней части. Здесь размещены трансмиссия, двигатель, а также системы силовой установки. В кормовой части корпуса находится боевое отделение. На днище кузова размещается вращающаяся платформа, которая установлена на шариковом погоне, она опирается на пять ролов. Рабочее место наводчика размещается слева от орудия, а заряжающего — справа. Кресло командира находится позади наводчика.

Реализация шасси самоходки отличается от ее предшественников использованием мелкозвенчатых гусениц с резинометаллическими шарнирами и передним расположением ведущих катков.

«Акация», 152-мм самоходная гаубица: артиллерийская часть

Орудие (2А33) для этой самоходной установки разрабатывалось в ОКБ-9. За основу была взята буксируемая пушка-гаубица Д-20. Сборка прототипа производилась на Пермском машиностроительном заводе №172, а серийное производство — на ПО «Баррикады». Артиллерийское орудие с вертикальным клиновым затвором, эжектором и двухкамерным дульным тормозом размещено в поворотной бронированной закрытой башне, установленной на усиленной шаровой опоре. С целью облегчения процедуры заряжания гаубица оборудована электромеханическим устройством досылания снарядов и гильз оригинальной конструкции, а также лотком-улавливателем отстрелянных гильз. На крыше боевой рубки САУ (фото приведено выше) слева находится командирская башенка, где установлен станковый пулемет с дистанционным управлением, по правому борту находится люк заряжающего. Огонь может вестись с места, как в обычных условиях, так и на зараженной местности. Боеукладка самоходной артиллерийской установки (немодернизированной модели) размещается в двух механизированных лентах. Во время ведения огня они также могут подаваться через специальный люк в корпусе с грунта.

Силовые установки и вспомогательное оборудование

На самоходной гаубице «Акация» разработчики установили двенадцатицилиндровый V-образный четырехтактный с турбонаддувом двигатель с жидкостным охлаждением (В-59). Совместно с ним используется механическая двухпоточная трансмиссия с планетарными поворотными механизмами. Артиллерийская установка имеет индивидуальную торсионную подвеску с гидравлическими телескопическими амортизаторами. На САУ конструкторы установили специальное оборудование самоокапывания, позволяющее за двадцать минут отрыть в грунте окоп для укрытия. С целью обогрева экипажа в самоходке установили отопительную установку (ОВ-65Г), производительность которой составляет 6500кКал/час. Этот самоходный артиллерийский комплекс имеет коллективную защиту, снабженную системами ППО и ПАЗ, от оружия массового поражения. 2С3 оборудована автоматической пожарной системой, фильтровентиляционной установкой, системой герметизации отсеков, что позволило защитить экипаж от воздействия бактериологического, ядерного и химического оружия. Герметичность самоходной гаубицы сохраняется как в процессе ведения огня, так и во время передвижения.

Боеприпасы

Для стрельбы из самоходной гаубицы «Акация» используются снаряды от пушек Д-20 и МЛ-20, а также от гаубицы Д-1. Для этих систем в НИМИ были разработаны целая линейка 152-мм боеприпасов. Например: осколочно-фугасный снаряд 3ВОФ33 с полным переменным и уменьшенным переменным зарядом, 3ВОФ33 с дальнобойным зарядом, выстрел 3ВОФ96, 3ВОФ97, 3ВОФ98, а также 3В013 и 3В014 с осколочно-кассетным снарядом полным и уменьшенным переменным зарядом. Уменьшенные заряды позволяют посылать снаряды на небольшую дальность по более крутой траектории. Это позволяет поражать цели, которые укрыты за различными препятствиями, такими как дома, холмы и прочее.

Для уничтожения тяжелых бронированных машин используют кумулятивные боеприпасы БП-540. Эти снаряды с начальной скоростью 676 м/с имеют прицельную дальность до пяти километров. По нормали они пробивают танковую броню толщиной до 250 мм, под углом 60 градусов до 220 мм, а под углом 30 градусов — до 120 мм. Помимо перечисленных боеприпасов в боекомплект самоходной установки входят специальные боеприпасы, служащие для дезорганизации вражеских систем управления в тактическом звене методом постановки помех ультракоротких и коротких волн радиосвязи. Например, 3ВРБ37 и 3ВБР36 с полным и уменьшенным переменным зарядом. В настоящее время самоходные гаубицы «Акация» используют разработанные НТК «Автоматизация и механизация технологий» корректируемые снаряды типа «Сантиметр» и управляемые типа «Краснополь». Так, комплекс «Сантиметр» применяется для поражения бронетехники в местах сосредоточения артиллерийских систем и пусковых установок на огневых позициях, долговременных оборонительных комплексов, пунктов связи и управления, мостов и переправ. «Краснополь» используется для уничтожения малоразмерных наземных целей в условиях ведения огня с закрытых огневых позиций с подсвечиванием целей лазерным лучом целеуказателя-дальномера.

САУ «Акация»: характеристики

Боевая масса установки составляет 27,5 тонн (относительно малый вес «Акации» позволяет осуществлять ее транспортировку на транспортных самолетах), длина с направленным вперед орудием – 7765 мм, высота – 3050 мм, ширина – 3250 мм. Клиренс САУ – 450 мм, среднее удельное давление на грунт – 0,6 кг/см². Мощность двигателя составляет 520 л.с, число оборотов – 2000 об/мин. Характеристики ходовой части: индивидуальная подвеска, гусеничный тип движителя, 1-й и 6-й катки оборудованы гидравлическими телескопическими амортизаторами, ширина резинометаллической гусеницы – 485 мм, число траков – 115. Запас топлива составляет 850 литров. Максимальная скорость – 63 км/ч. Запас хода – 500 км. Машина в состоянии преодолевать препятствия: подъем — 30 градусов, крен – 25 градусов, ров – 3 метра, стена – 0,7 метра, брод – 1 метр. Лобовая броня кузова и башни составляет 30 мм. Экипаж самоходной гаубицы состоит из четырех человек.

Артиллерийское вооружение: характеристики

Как уже говорилось ранее, разработчиками гаубицы 2А33 являются ОКБ-9 и КБ2 Пермского машиностроительного завода, а изготавливали ее на ПО «Баррикады». На «Уралтрансмаше» производилась окончательная сборка САУ. Характеристики это орудие имеет следующие: калибр – 152,4 мм, длина отката ствола — 510-750 мм, углы наведения – вертикальные от -4 до +60 градусов, горизонтальные – 360 градусов, вес качающейся части – 2450 кг, скорострельность – 1,9-3,5 выстрелов в минуту. Затворная часть представляет собой полуавтоматический вертикально-клиновый копирный тип. Тормоз отката – гидравлический веретенный. Тип накатника – пневматический. Заряжание – раздельно-гильзовое. Дальность стрельбы: снарядами типа 3ОФ25 до 17,3 км, 3ОФ22 до 20,5 км, «Краснополь» — до 20 км.

В качестве дополнительного вооружения используется станковый пулемет типа ПКТ калибра 7,62 мм, боекомплект которого составляет 250 патронов.

Военные компании

Самоходные гаубицы 2С3 «Акация» довольно успешно применялись во многих военных конфликтах, которые возникали в разных районах земного шара за последние четыре десятилетия. О наличии этих установок на вооружении Советской армии западная разведка узнала лишь в 1973 году, поэтому она получила условное наименование «Модель 1973». Официально же правительство СССР «засветило» САУ «Акация» только в 1977 году на учениях «Карпаты». В этом же году эти машины впервые участвовали в параде на Красной площади. В 1979 году около сотни самоходных гаубиц 2С3 было поставлено в ГДР, следующей страной, получившей эти боевые машины, стал Ирак. В период иракской компании «Акация» принимала участие во всех боевых операциях, правда, военные остались недовольны недостаточной, по их мнению, дальностью стрельбы.

С самого начала военных действий в Афганистане эти артиллерийские установки были задействованы в артподразделених ограниченного контингента Советских войск. Военные эксперты отметили высокую надежность комплекса, однако без недостатков здесь также не обошлось. Главными минусами САУ признаны недостаточная дальность стрельбы и скорострельность. Интересным фактом является то, что в Афганистане эти боевые машины использовались в основном для стрельбы прямой наводкой, что оказывало большой деморализующий эффект на моджахедов. Этот же прием сейчас используют и сирийские военные против боевиков-исламистов.

САУ «Акация» участвовала и во всех вооруженных конфликтах в бывшем СССР. Например, в компаниях на Северном Кавказе, а также в период так называемой «Войны 888».

Сегодня эти боевые артиллерийские установки используются в конфликте на Украине, как со стороны регулярных войск, так и ополчения.

Заключение

В настоящее время на вооружении нашей армии находятся как современные самоходные артиллерийские установки, так и производства времен СССР. Гаубица «Акация», несмотря на свой солидный возраст, продолжает исправно нести боевое дежурство не только в армии России, но и за рубежом. Эти артиллерийские установки поставлялись в Европу: страны Варшавского договора; на африканский континент: Алжир, Ирак, Ливию, Сирию. Кроме того, после распада Советского Союза эти машины остались во всех без исключения бывших союзных республиках. Спрос на этот вид вооружения не ослабевает и сегодня, поступают заказы как на артиллерийские установки времен СССР, так и на новые САУ России. Ведь в современной войне подобные комплексы в сочетании с высокоточными управляемыми боеприпасами могут играть ключевую роль. В действии «Акация» показала себя с наилучшей стороны, военные специалисты отмечают простоту и надежность этого артиллерийского комплекса. А после ее участия в Афганской компании она стала весьма популярной. Возможно, именно поэтому она остается на вооружении не только в нашей стране, но и во многих других странах мира.

fb.ru

152 мм самоходная гаубица, дальность стрельбы, тактико-технические характеристики (ТТХ)

Послевоенный период характеризовался резким усложнением задач дивизионной, корпусной и армейской артиллерии. В условиях возможного применения ядерного оружия и учитывая возможности передовых технологий, потребовалось в срочном порядке пересматривать роль самоходной артиллерии во всей системе вооружений.

Результатом стало создание в конце 60-х – начале 70-х годов целого ряда тяжелых артиллерийских систем, таких как: 122-мм самоходная гаубица 2С1 «Гвоздика», 152-мм самоходная пушка 2С5 «Гиацинт-С», самоходная 203,2мм пушка 2С7 «Пион». Достойным представителем перечисленного «цветника» стала дивизионная самоходная гаубица 2С3 «Акация».

Содержание статьи

Предпосылки и история появления гаубицы

После окончания Великой Отечественной войны в самоходно-артиллерийских полках оставались быстро устаревающие, хоть и великолепно себя зарекомендовавшие в противотанковой борьбе и при прорыве укрепрайонов самоходные артиллерийские установки:СУ-76, СУ-85, СУ-100, СУ-152 и ИСУ-152.

Но появление ПТУРов с одной стороны и отсутствие необходимости узкой специализации с другой, создавали предпосылки для появления качественно новых систем.

Необходимость разработки самоходных орудий для стрельбы с закрытых огневых позиций военные поняли еще во время войны, поэтому уже в 1947 году началось их проектирование. Однако волюнтаристские решения пришедшего к власти Н. С. Хрущева, попавшего под влияние атомщиков и разработчиков ракет, заставили свернуть все работы.

С 1963 года, уже после снятия Хрущева, Всероссийский научно-исследовательский институт транспортного машиностроения (ВНИИ-100) проводил исследования с целью формирования предполагаемого вида новой САУ.

Учитывался не только опыт создания своих самоходных орудий. Активно изучалась появившиеся в армии США 155-мм самоходная гаубица M109, и её буксируемый аналог.

4 июля 1967 года вышло постановление Совмина СССР No 609—201 о начале полномасштабных разработок тяжёлых самоходных систем. Особое требование к ним – возможность стрельбы ядерными боеприпасами. Тем более, что для американской М109 создали ядерный снаряд M454 (мощность — 0,1 килотонны).

Выбор орудия не вызывал споров — 152-мм гаубица Д-20. А вот с выбором шасси произошла заминка. Рассматривали «Объект 124», шасси зенитного ракетного комплекса 2К11 «Круг» и «Объект 432», шасси нового танка Т-64. Однако не подошло ни одно из них.

Для САУ, основная часть тяжести которой приходилась на башню и орудийный комплекс расположенные в корме было принято решение о использовании переднемоторной компоновки шасси. Такую конструкцию разработал инженер Г. С. Ефимов.

Конструкция обладала достаточной тяговитостью, рассчитана на многотопливный дизельный двигатель В-59У с расположением в передней части шасси. Кормовая часть шасси предназначалась для размещения оборудования и боекомплекта.

Уральский завод транспортного машиностроения назначили головным разработчиком новой самоходки.

Многочисленные испытания привели к отказу от картузного заряжания, планируемого для использования в изделии.

Несгоревшие части тканевого картуза могли вызвать воспламенение следующего заряда. По этой причине для вооружения САУ использовали гильзовое снаряжение зарядов. Это решение значительно упрощало размещение, хранение и транспортировку боеприпасов к гаубице.

Повышенную загазованность в отсеке устранили установкой мощного эжектора и созданием гильз с улучшенной обтюрацией, т.е. более полным запиранием канала ствола при стрельбе.

После устранения выявленных недоработок в 1970 году окончательный вариант самоходной гаубицы 2С3 «Акация» (объект 303) запустили в серию. Интересная подробность – запуск в серию начался на год раньше постановки ее на вооружение.

Конструкция и модификации 2С3

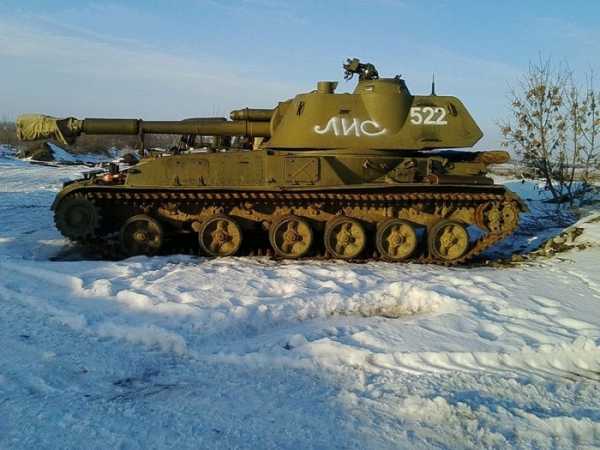

Для изготовления корпуса и башни использовали катаную броневую сталь. Толщина броневой защиты составляла 30 мм в лобовой части самоходной установки и 15 мм по бортам. Этого хватало для защиты от пуль и осколков.

В тоже время предполагалось использовать артсистемы в тылу действующих подразделений, без выхода на передний край фронта. Для размещения артиллерийского орудия использована вращающая башня.

Моторно-трансмиссионное отделение, прикрыто броневой сталью, и находится справа в передней части установки.

Двигатель – многотопливный дизель В-59У, мощностью, с наддувом 520 л.с.

Слева от расположенного спереди двигателя стоит сиденье механика-водителя. Для вождения используются перископические приборы, в ночное время прибор ночного видения с ИК-подсветкой, фара для нее размещена на башне САО.

Остальное свободное пространство отдано размещению артсистемы с оборудованием и аппаратурой, боекомплекты и дублированным системам управления и связи.

Башня с орудием установлена на шариковом погоне корпуса. Слева спереди от орудия располагается кресло наводчика с необходимыми приборами наведения — артиллерийской панорамой ПГ-4 и прицелом ОП5-38.

Командирское кресло поставлено сзади сиденья наводчика, а крыша снабжена поворотной командирской башенкой с комбинированным прицелом ТКН-3А и прожектором ОУ-3ГК. На башенке закрепляется 7,62-мм пулемёт ПКТ.

Справа от орудия — место для заряжающего. Кормовой отсек служит для укладки зарядов и снарядов.

Более поздние модификации снабжены единой барабанной механизированной укладкой.

В ящик на полу убирают пучки пороха, это необходимо для комплектации зарядов для стрельбы на определённую дальность. Рядом с ящиком — укладка для снарядов. Подачу боеприпасов с земли делают возможной две механических укладки (под снаряды и заряды) и лючки в корме. Основное оружие САУ — 152-мм гаубица 2А33.

Баллистика и ствол унифицированы с буксируемым вариантом орудия Д-20. Боеприпасы стандартизированы, гаубица может употреблять весь ассортимент 152 мм снарядов для гаубиц этого калибра производимый в СССР и России.

Заряды разработаны специально для САУ, в металлических гильзах.

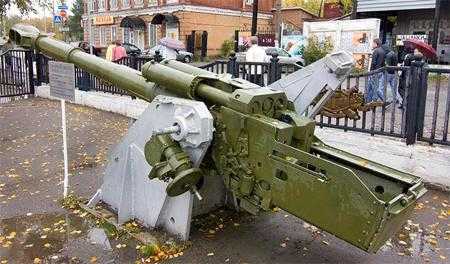

Орудие состоит из:

ствола, по баллистическим характеристикам он повторяет ствол Д-20, но в тоже время отличается по механизации. САУ осщащена эжектором и устройством продувки ствола после выстрела;
затвора, вертикально-клинового типа, с механическим или электроуправлением;
досылателя;
системы противооткатных устройств, наличие исправной, нормально функционирующей гидравлической системы крайне необходимо для использования гаубицы в тесноте отделения САУ;
люльки, именно эта конструкция позволила разместить орудие;
уравновешивающего и подъемного механизмов, это устройство позволяет задать необходимые углы возвышения и зафиксировать ствол на них;
ограждения, оно необходимо для защиты членов экипажа в момент выстрела.

Наличие дульного тормоза существенно уменьшает откат при стрельбе. Дульный тормоз литой, многокамерный, реактивного типа. Полуавтоматический клиновой затвор с автоматикой действующей по принципу копира размещен на массиве казенной части.

Автоматика открывает замок после выстрела, способствует правильному выбросу гильзы. Вручную открыть затвор позволяет специальная рукоятка справа от казенника.

Возле казенной части, на ограждении, смонтированы:

управляющие детали электроспуска и дублирующей механики;
досылатель заряда;
мерная шкала контролирования отката тела орудия;
предохранительный механизм запрета выстрела.

В башне есть два крепления для автоматов АКМС/АКС-74, которые при повреждении техники вместе с пулемётом ПКТ и гранатами Ф-1 в укладке, будут служить для самообороны экипажа.

Вертикальная наводка осуществляется электроподъемником, в случае выхода из строя все электрооборудование дублировано для механического управления.

Аналогично спуск производится как с помощью электроспуска, так и нажатием рукой на рычаг. Для препятствия вертикальным колебаниям орудия создан пневматический уравновешивающий механизм.

Первую модернизацию провели после выпуска почти двухсот самоходок. Установив одну новую механизированную укладку, удалось добавить шесть выстрелов к возимому боекомплекту и позволило механически подавать боеприпасы с земли. Радиостанцию Р-123 заменили на Р123М. В серию модернизированная машина пошла под наименованием 2С3М в 1975 году.

При модернизации 1987 года индекс ГРАУ заменили на 2С3М1 и провели следующие работы:

панораму ПГ-4 заменили на 1П5;
внутреннюю связь Р-124 сменили на более совершенный комплекс 1В116;
устаревшие радиостанции типа Р-123М поменяли на современные, снабжённые комплексом шифровки, Р-173;
поставили аппаратуру 1В519 для приема информации от машины управления огнём.

Очередная модернизация стала возможна только в 2006 году. Самоходные установки адаптировали для установки и применения комплекса автосистемы наведения, корректировки и управления огнём 1В514-1 «Механизатор-М».

Кроме того на броню установили 82 мм мортирки для обеспечения дымовой завесы 1В519. Орудие заменили на версию 2А33М, с возможностью ведения огня активно-реактивными снарядами типа «Краснополь» и немного изменённой системой продувки.

Для поставок на экспорт параллельно создавался вариант 2С3М2-155, в этом случае менялось орудие и стеллажи для хранения боеприпасов на более подходящие под 155 мм снаряды и заряды. Этот комплекс предназначен странам, использующим боеприпасы стандарта НАТО.

Характеристики 2С3 «Акация»

Тактико-технические характеристики самоходных гаубиц различных модификаций представлены в таблице:

	2С3	2С3М	2С3М1	2С3М2	2С3М2-155	2С3М3
Начало серийного производства	1970	1975	1987	2006	опытная	опытная
Боевая масса, т	27,5	27,5	27,5	27,5	28	28
Индекс орудия	2А33	2А33	2А33	2А33	М-385	2А33М
Калибр орудия, мм	152,4	152,4	152,4	152,4	М-385	152,4
Длина ствола в калибрах	28	28	28	28	39	39
Углы вертикальной наводки	−4…+60	−4…+60	−4…+60	−4…+60	−4…+65	−4…+65
Возимый боезапас, выстр.	40	46	46	46	45	45
Максимальная дальность стрельбы ОФС, км	17,4	17,4	17,4	17,4	24	21,4
Максимальная дальность стрельбы АР ОФС, км	20,5	20,5	20,5	20,5	30	25,1
Максимальная дальность стрельбы УАС, км	20	20	20	20	25	25
Панорамный прицел	ПГ-4	ПГ-4	1П5	1П5	—	—
Радиостанция	Р-123	Р-123М	Р-173	Р-173	Р-173	Р-168
Аппаратура внутренней связи	Р-124	Р-124	1В116	1В116	1В116	1В116

Сравнение с зарубежными образцами и боевое применение 2С3 «Акация»

Сравнить тактико-технические характеристики самоходных орудий можно по таблице ниже. Как видно последние версии «Акации» вполне на уровне западных образцов, но тем не менее в настоящее время ряд вопросов вызывает используемый калибр.

Западные страны после Второй Мировой перешли на калибр 155 мм, он даёт больше возможностей к модернизации, чем привычный для нас калибр в 152 мм. 3 миллиметра разницы, немного, но разница в весе ВВ, и общей массы снаряда за счёт этих 3 мм значительно возрастает. Кроме того нужно отметить большую длину ствола зарубежных гаубиц.

В первую очередь это связано с экономичными и технологичными методами обработки металла, стоит отметить, что в настоящее время в РФ на вооружении состоят и гаубицы с большей длиной ствола. «Акация» же принималась на вооружение с возможностью транспортировки авиацией и железной дорогой, что наложило определённые ограничения на её габаритные размеры.

В настоящее время изыскиваются методы улучшения дальности стрельбы и боевой нагрузки снарядов этого калибра, это связано как с невозможностью модернизации технологических линий по выпуску снарядов и зарядов к ним, изысканиям новых технологий и решений в обработке стволов.

	2С3 СССР	M109A1 США	Тип 75 Япония	Тип 83 Китай	M109A6 США	2С3М1 РФ
Начало серийного производства	1971	1973	1975	1984	1991	1987
Боевая масса, т	27,5	24,07	25,3	30	28,9	27,5
Экипаж, чел.	4	6	6	5	6	4
Калибр орудия, мм	152,4	155	155	152,4	155	152,4
Длина ствола, клб.	28	39	30	28	39	28
Углы ВН, град	−4…+60	−3…+75	−5…+65	−4…+65	−3…+75	−4…+60
Возимый боезапас, выстр	40	28	28	30	39	46
Максимальная дальность стрельбы ОФС, км	17,4	18,1	15	17,23	22	17,4
Максимальная дальность стрельбы АР ОФС, км	20,5	23,5	19	21,88	30	20,5
Масса ОФС, кг	43,56	43,88	43,88	До 4	43,88	43,56
Боевая скорострельность, выстр/мин	1,9—3,5	1—4	До 6	До 4	1—4	1,9—3,5
Максимальная скорость по шоссе, км/ч	60	61	47	55	61	60
Запас хода по шоссе, км	500	299	300	450	299	500

Предназначение гаубицы:

уничтожение скоплений войсковых подразделений и БТТ;
контрбатарейная стрельба, с корректировкой ведения огня комплексом «Зоопарк» или ему подобными;
уничтожение ракетных установок;
уничтожение тяжёлой бронетехники в походных колоннах или в местах скоплений;
уничтожение опорных пунктов;
уничтожение ДОС и ДЗОС.

Более 40 лет ее с успехом применяли во множестве конфликтов. Первое испытание боем она прошла в Афганистане. Став основной самоходной установкой 40-й армии, в количестве 50-ти штук, «Акация» сопровождала колоны и участвовала в штурмах укрепрайонов.

Известно применение «Акаций» в ходе зачистки кишлаков на прямой наводке. Стоит отметить, что в данном случае это решение командования было оправдано отсутствием на вооружении моджахедов тяжёлого противотанкового вооружения. В противном случае САУ были бы уничтожены на огневых позициях.

Также 2С3 участвовала в следующих боевых действиях:

конфликты в Африке, Эфиопия, Эритрея, Конго;
боевые действия на Ближнем востоке;
война в Афганистане;
Чеченские войны.

На сегодняшний день самоходные гаубицы 2С3 «Акация» есть более чем в двадцати пяти странах мира.

Заслужив положительные отзывы, будучи простой в эксплуатации и надёжной в бою, «Акация» еще долго будет нести службу не только в армии России, но и в армиях других государств. А применение новейших управляемых боеприпасов позволяет ей соответствовать самым современным образцам артиллерии.

Видео

warbook.club

САУ 2С3 Акация 152-мм ТТХ. Фото. Видео

Самоходная гаубица 2С3 «Акация» была сконструирована и построена на КБ завода имени Калинина в связи с постановлением Совета министров СССР от 4 июля 1967 г. Две первых опытных машины создали уже в конце 1968 г., однако в процессе испытаний проявился ряд серьезных недоработок, в частности сильная загазованность боевого отделения. Из-за этого же недостатка испытания не прошли еще четыре образца, построенные к лету 1969 г. После усовершенствования системы вентиляции проблема была решена, и первая серия машин была выпущена уже в 1970 г. А в 1971 г.

САУ 2С3М2 Акация — видео

Для изготовления корпуса и башни использовались листы катаной броневой стали, способные защитить от поражения бронебойной пулей, выпущенной с дистанции 300 м. осколков артиллерийских снарядов и мин малого калибра.

В САУ был установлен дизельный двигатель В-59 с принудительным впрыском топлива и возможностью работы на форсаже. У машины механическая двухпоточная трансмиссия, независимая торсионная подвеска с гидравлическими амортизаторами телескопического типа, а также коробка перемены передач, выполненная с планетарным механизмом поворота. Состав ходовой части включает по шесть с каждого борта двойных обрезиненных опорных катков, по четыре поддерживающих ролика, а также по одному ведущему переднему колесу и по одному направляющему колесу заднего расположения. Ширина гусеницы достигает 490 мм.

Базой для артиллерийской части «Акации» стало буксируемое орудие того же назначения — 152-мм пушка-гаубица Д-20. Ее внутреннее устройство, баллистику и боеприпасы оставили без изменений. Гаубице был присвоен индекс ГРАУ-2А33. Пушку установили в амбразуре башни. Ствол орудия состоял из моноблочной трубы, двухкамерного дульного тормоза, эжектора, муфты и казенника, гидравлического тормоза отката веретенного типа с компенсатором жидкости и пневматического накатника с клапаном дополнительного торможения. Угол наведения гаубицы по вертикали производился в диапазоне от -4 до +60″. Орудие имело ручной подъемный механизм секторного типа, оборудованный уравновешивающим пневматическим устройством толкающего типа. «Акация» способна производить огонь как прямой наводкой, так и с закрытых огневых позиций. Боекомплект включает 40 выстрелов ОФС Оф-540 и ОФС ОФ-25, хранящихся о двух боевых укладках, находящихся в башне и корпусе.

2С3 оборудована фильтровентиляционной установкой, автоматической противопожарной системой, системой герметизации рабочих мест экипажа, что позволило защитить людей от воздействия химического, бактериологического и ядерного оружия. Герметичность машины сохраняется и во время передвижения, и в процессе стрельбы из боекомплекта, хранящегося внутри самоходки. Вес «Акации» позволяет ее транспортировку на тяжелых транспортных самолетах.

2С3М1 являлся модернизированным вариантом 2С3М. На машине появилась аппаратура приема, обработки и отражения командной информации, новый прицел CП-538, УАС 30Ф38 «Краснополь», самонаводящиеся на цель на конечном участке траектории и поражающие движущие объекты.

В действии «Акация» оказалась сравнительно простой и надежной в эксплуатации. После участия в боевых действиях в Афганистане она стала довольно популярной боевой машиной. Возможно, именно поэтому САУ 2С3 приняты на вооружение не только в России, но и во многих других странах.

Тактико-технические характеристики 2С3 Акация

— Компоновочная схема: переднемоторная
— Годы производства: 2С3 с 1968 по 1975, 2С3М с 1975 по 1987, 2С3М1 с 1987 по 1993, 2С3М2 с 2006.
— Количество выпущенных, шт.: около 4000

— Экипаж, чел.: 4

Размеры 2С3 Акация

— Длина корпуса, мм: 6970
— Длина с пушкой вперёд, мм: 7765
— Ширина, мм : 3250
— Высота, мм: 3050
— База, мм: 4622
— Колея, мм: 2720
— Клиренс, мм: 450

Вес 2С3 Акация

— Боевая масса, т: 27,5

Бронирование 2С3 Акация

— Тип брони: противопульная
— Лоб корпуса, мм/град.: 30
— Борт корпуса, мм/град.: 15
— Лоб башни, мм/град.: 30
— Борт башни, мм/град.: 15

Вооружение 2С3 Акация

— Калибр и марка пушки: 152-мм 2А33
— Тип пушки: нарезная гаубица
— Длина ствола, калибров: 28
— Боекомплект пушки: 46
— Прицелы: ПГ-4, ОП5-38, ТКН-3А

— Пулемёты: 1 × 7,62-мм ПКТ
— Углы ВН, град.: −4…+60°
— Углы ГН, град.: 360°

Дальность стрельбы 2С3 Акация

— до 20,5 км

Двигатель 2С3 Акация

— Тип двигателя: В-59У
— Мощность двигателя, л. с.: 520

Скорость 2С3 Акация

— Скорость по шоссе, км/ч: 60
— Скорость по пересечённой местности, км/ч: 25—30

— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 830
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная, торсионная
— Удельное давление на грунт, кг/см²: 0,6

— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 3
— Преодолеваемый брод, м: 1

Фото 2С3 Акация

2С3 Акация в Сирии

Добавить комментарий

oruzhie.info

2. Конструкция 2с3 Акация

Акация была спроектирована по классической башенной схеме: сварной корпус, разделённый на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое.

В ходе проектирования гаубицы, рассматривалось несколько вариантов шасси. Среди них были: Объект 118 (Гусеничный минный заградитель), Объект 123 (шасси СПУ 2П24 ЗРК «Круг»), Объект 124 (шасси СНР 1С32 ЗРК «Круг»). Также рассматривался вариант использования в качестве шасси среднего танка «Объект 432». После проведения исследований и анализа полученных данных, в качестве базы было рекомендовано использовать шасси производства Свердловского машиностроительного завода.

При проектировании серийного образца, в конструкции 2С3 были использованы детали и узлы опытных самоходных установок «Объект 105»(СУ-100П), «Объект 120» (СУ-152 «Таран», в качестве базы было использовано шасси ЗРК «Круг», башенка командира была взята с «Объекта 118» (Гусеничный минный заградитель). Конструкторам удалось добиться разрешения на усиление брони до 30-миллиметровой толщины и, соответственно, отказа от плавучести. Однако авиатрансппортабельность военным отстоять удалось, и Акация может перевозиться в грузовых кабинах военно-транспортных самолетов. Так, тяжёлыйлый военно-транспортный самолёт Ан-22 «Антей» может взять на борт две таких установки.

Моторно-трансмиссионное отделение располагается в передней части корпуса шасси справа. В нём размещены: двигатель, системы силовой установки и трансмиссия.

Боевое отделение находится в кормовой части самоходки, которое образовано из башни с полом и кормовой части корпуса с оборудованием. На днище корпуса расположена вращающаяся платформа пола, которая опирается на пять роликов и установлена на шариковом погоне. Сиденье заряжающего расположено справа от гаубицы, а наводчика – слева. Командир находится за наводчиком.

Боекомплект был первоначально размещён в двух механизированных боеукладках. Для стрельбы с подачей боеприпасов с грунта в корме корпуса имеется специальный люк.

3. Вооружение 2с3 Акация

Основным вооружением Акации является гаубица 2А33 (Д-22) с длиной ствола 27 калибров. Разработкой этой артсистемы занималось ОКБ-9, в качестве базы использовалась 152-мм пушка-гаубица Д-20, изготавливалась в Перми на Мотовилихинском заводе. По конструкции ствола 2А33 отличается от Д-20 только наличием эжектора для удаления пороховых газов из канала ствола после выстрела, а по баллистике и боеприпасам она полностью соответствует Д-20. Орудие с вертикально-клиновым затвором, двухкамерным дульным тормозом и эжектором размещено в поворотной закрытой бронированной башне. Стрельба возможна только с места.

2А33 имеет гидропневматические противооткатные устройства, цилиндры которых жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката равна 510-710 мм, предельная – 740 мм. Для защиты расчета от удара откатных частей гаубицы на люльке смонтировано ограждение. Работа заряжающего существенно облегчена за счет использования досылателя снаряда и гильзы в камору ствола. При ведении стрельбы прямой наводкой без перекомплектации зарядов из боеукладок башни и корпуса скорострельность составляет 3,5 и 2,6 выстрела в минуту соответственно. А при ведении стрельбы с закрытых позиций с подачей выстрелов с грунта скорострельность достигает четырёх выстрелов в минуту. При наведении гаубицы на цель поворот башни производится вручную или с помощью электропривода (угол горизонтального обстрела 360°), а наведение в вертикальной плоскости – только ручным подъемным механизмом, который имеет один сектор и уравновешивающий пневматический механизм толкающего типа Диапазон углов вертикального обстрела – от -4° до +60°.

Первоначально возимый боекомплект состоял из 40 выстрелов: 36 выстрелов с осколочно-фугасными снарядами ОФ-540 (масса снаряда 43,56 кг, взрывчатого вещества – 5,86 кг). Имелось также четыре кумулятивных снаряда БП-540. Для стрельбы осколочно-фугасными снарядами были предусмотрены полный и шесть уменьшенных зарядов, максимальная дальность стрельбы составляет 17410 м. Прицельная дальность стрельбы кумулятивным снарядом равна 3000 м, он способен пробивать расположенную под прямым углом плиту броневой стали толщиной 250 мм.

Вспомогательное вооружение самоходной установки состоит из 7,62-мм пулемета ПКТ, установленного на турели на башенке командира. Стрельбу из него можно вести как по наземным, так и по воздушным целям.

Боевое отделение занимает среднюю, кормовую части корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлена командирская башенка и люк командира, а по правому борту — люк заряжающего. Над люком командира смонтирован 7,62-мм пулемет для борьбы с воздушными целями. Снизу к башне крепится так называемая корзина, в которой располагается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной посажена в корпус с помощью шарикового погонного устройства. Основную часть боевого отделения занимает гаубица, боеукладки и рабочие места экипажа. Сиденье наводчика размещено слева от гаубицы, а заряжающего — справа. Командир располагается сзади наводчика.

Основное вооружение 2С3 «Акация» — 152-мм гаубица Д-22, Ее ствол состоит из трубы-моноблока, двухкамерного дульного тормоза, эжектора, муфты и казенника, вертикального клинового затвоpa с полуавтоматикой механического (копирного) типа, гидравлического тормоза отката веретенного типа и пневматического накатника. Цилиндры противооткатных устройств жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката составляет 510—710 мм, а предельная — 7’10 мм Наведение гаубицы в вертикальной плоскости осуществляется в диапазоне от -4″ до +60° Ручной подьемный механизм гаубицы оснащен одним сектором и уравновешивающим пневматическим механизмом толкающего типа. Гаубица устанавливается в амбразуру башни с помощью закладных цапф.

Вспомогательное вооружение самоходной установки состоит из 7,62-мм пулемета ПКТ, установленного на турели, на башенке командира. Стрельбу из него можно вести как по наземным, так и по воздушным целям.

В 1975 году вместо двух механизированных боеукладок ввели одну — барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов. Модернизированная таким образом самоходка получила индекс 2С3М, а гаубица — 2А33М. Кроме того была изменена конфигурация и расположение люков в кормовой части корпуса и башни. на крышу башни перенесена антенна радиосвязи.

В боекомплект 2С3 «Акация» вошли старые осколочно-фугасные снаряды ОФ-540 (масса снаряда 43.56 кг, взрывчатого вещества — 5,86 кг), ОФ-540ЖС с металлокерамическим ведущим пояском и новые осколочно-фугасные снаряды ОФ-25 (соответственно 43,56 кг и 6.88 кг). Для стрельбы ими предусмотрены полные заряды, а также шесть уменьшенных. Последние при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цепи, скрытые препятствиями (холмами, многоэтажными домами и т д.). Кроме того, с приближением к нормали угла встречи снаряда с горизонтальной цепью (крышей дота, дома. танка и т п.) резко возрастает эффективность действия снаряда И наконец, чем меньше заряд, тем больше живучесть ствола гаубицы. Меняя заряд, можно изменить начальную скорость осколочно-фугасного снаряда от 651 м/с до 282 м/с, а дальность, соответственно, от 17053 м до 6751 м. Максимальная дальность стрельбы осколочно-фугасным снарядом составляет 18500 м. при стрельбе активно-реактивным снарядом она увеличивается до 24000 м.

Для борьбы с танками в боекомплект 2С3 «Акация» входит кумулятивный снаряд БП-540 — бронепробиваемость которого не зависит от дальности стрельбы. Стрельба им ведется специальным зарядом Ж6 массой 5,6 кг. начальная скорость снаряда 676 м/с., прицельная дальность 3000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60°— 220 мм, под углом 30 — 120 мм.

В штатный боекомплект 2С3 «Акация» обычно входит 42 осколочно-фугасных снаряда ОФ-540 и ОФ-25 и четыре кумулятивных БП-540. Кроме того, САУ может стрелять и не входящим в штатный боекомплект снарядом Бр-540Б (тупоголовый с баллистическим наконечником) и снарядом Бр-540 (остроголовым). На дистанции 1000 м Бр-540Б пробивает по нормали 120-мм броню, а под углом 60″ — 100-мм. Б-540 — 115-мм и 95-мм броню соответственно. В 1970 году для САУ 2С3М «Акация» была начата разработка специального выстрела 3БВ3 с дальностью стрельбы 17400 м.

Самоходная гаубица 2С3 «Акация» может стрелять и другими снарядами, осветительным парашютным С1, который освещает местность в течение 40 секунд, химическим ЗX3 — всеми 152-мм снарядами (с индексом 540) от гаубиц МЛ-20 и Д-20, корректируемыми 162-мм снарядами «Краснополь» (ОФ-38), а также снарядами (с индексом 530) 152-мм гаубицы Д-1, в том числе бетонобойными Г-545. Кроме того, в 70-х годах в боекомплект 2С3М «Акация» был введен выстрел с ядерным боеприпасом мощностью 2 кТ.

В настоящее время для 2С3 разработаны корректируемые снаряды «Сантиметр», для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ.

studfiles.net

САУ 2С3 Акация

Самоходные гаубицы впервые нашли боевое применение в ходе Второй мировой войны. Они широко использовались в германской, британской и американской армиях. В СССР 152-мм гаубица М-10 размещалась в танке КВ-2, а 122-мм гаубица М-30 — в самоходной установке СУ-122, созданной на базе танка Т-34. Угол возвышения в этих установках был очень мал, и о навесной стрельбе не могло быть и речи, поэтому гаубицы выполняли функции пушек.

В 1947—1953 годах началось проектирование и первых отечественных самоходных гаубиц. Но в середине 50-х годов Н.С.Хру-щев попал под влияние ученых-атомщиков и ракетчиков, говоривших о десятках мегатонн, тысячах километров дальности стрельбы и т.д. Зачем нужны какие-то самолеты, надводные корабли, танки, пушки, когда есть универсальное оружие, способное уничтожить в течение часа любого противника? Однако на это требовались огромные средства, и Хрущев начал «крестовый поход» против обычного вооружения. Так, полностью были прекращены все работы по железнодорожной и береговой артиллерии, по зенитным орудиям среднего и крупного калибра, по корабельным орудиям калибра свыше 76 мм и полевой артиллерии (корпусной и особой мощности). То же коснулось и самоходной артиллерии. Надо отметить, что и в США складывалась похожая ситуация, но там раньше осознали свой промах.

Результаты такой политики оказались плачевными. В постоянно возникавших локальных войнах выявилась незаменимость самоходной артиллерии. Мало того, во многих ситуациях артиллерия становилась единственной реальной силой, когда применение авиации и тактических ракет было невозможно. Примеров таких конфликтов десятки: 50-е годы — артиллерийская дуэль в Формозском проливе между КНР и обосновавшимися на островах американцами и гоминдановцами; 60-е — бои за остров Даманский между СССР и КНР; 70-е — «первая социалистическая война» между Вьетнамом и КНР; в 1967— 1972 годах — артиллерийская дуэль через Суэцкий канал Египта с Израилем, наконец, в 90-х — война в Боснии. Везде тяжелая артиллерия подтвердила, что она была, есть и будет богом войны и последним доводом королей.

Работы над САУ возобновились только после ухода Хрущева. Постановление Совета Министров от 4 июля 1967 года стало поистине историческим для развития отечественной артиллерии. Согласно ему начались полномасштабные работы по САУ «Акация», «Гвоздика», «Фиалка» и 240-мм самоходному миномету «Тюльпан».

Проектирование и изготовление опытных образцов артиллерийской части 152-мм самоходной гаубицы 2СЗ «Акация» проходило в Свердловске, в ОКБ-9 завода им. М.И.Калинина, а шасси — на заводе «Уралтрансмаш».

Артиллерийская часть САУ разрабатывалась на базе 152-мм буксируемой пушки-гаубицы Д-20. Внутреннее устройство ствола, баллистика и боеприпасы были взяты у Д-20 без изменений. Новая гаубица получила заводской индекс Д-22 и индекс ГРАУ (Главное ракетно-артиллерийское управление) — 2АЗЗ.

Ствол гаубицы состоит из трубы-моноблока, двухкаморного дульного тормоза, эжектора, муфты и казенника, вертикального клинового затвора с полуавтоматикой механического (ко-пирного) типа, гидравлического тормоза отката веретенного типа и пневматического накатника. Цилиндры противооткатных устройств жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката составляет 510— 710 мм, а предельная — 740 мм.

Ручной подъемный механизм гаубицы оснащен одним сектором и уравновешивающим пневматическим механизмом толкающего типа. Гаубица устанавливается в амбразуру башни с помощью закладных цапф.

Заряжание гаубицы раздельно-гильзовое, то есть в канал ствола сначала досылается снаряд, а затем гильза с метательным зарядом, как и у подавляющего большинства артсистем такой мощности и такого калибра. Но ГАУ (прежнее название ГРАУ) периодически охватывало желание заменить раздельногильзовое заряжание картузным, преимуществом которого является сравнительно небольшой выигрыш в стоимости выстрела. Однако введение его усложняет заряжание орудий, хранение боеприпасов и создает серьезные проблемы с обтюрацией пороховых газов. Так, в 1938—1940 годах крохоборы из ГАУ попытались ввести картузное заряжание в 152-мм гаубице-пушке МЛ-20, в гаубице Д-1 и других системах. Изготовили с десяток опытных систем, израсходовали большие средства и в результате от этой затеи отказались. В 1967 году «картузная болезнь» дала рецидив в ГРАУ. В ОКБ-9 для САУ «Гвоздика» и «Акация» были спроектированы гаубицы с картузным заряжанием 122-мм Д-16 и 152-мм Д-11 на базе штатных гаубиц Д-32 и Д-22. Опять же изготовили опытные образцы, но полигонные испытания их прошли неудачно. Началась длительная доработка. Результат был тем же, что и в 1940 году. В марте 1972 года работы по модернизированным Д-16М и Д-11М прекратили.

Первые два опытных образца 2СЗ были изготовлены в конце 1968 года. В ходе заводских испытаний, завершившихся в октябре 1969 года, была выявлена большая загазованность боевого отделения, особенно при стрельбе с малыми зарядами. По этой же причине оказались непринятыми и еще четыре образца, выпущенных летом 1969 года для полигонных испытаний.

В конце концов, с проблемой загазованности с грехом пополам справились, ив 1971 году САУ 2СЗ «Акация» была принята на вооружение. Серийное производство самоходок развернули в 1970 году на головном предприятии — УЗТМ. Первые три машины собрали в декабре. В 1971 году изготовили еще девять, из них шесть — в декабре. В 1973 году завод получил заказ уже на 70 САУ.

Шасси «Акации» разработано на базе пусковой установки ЗРК «Круг» (объект 123), которое в свою очередь создали на базе опытной самоходной установки СУ-100П (объект 105). Новое шасси получило индекс «объект 303». 2СЗ разделена на три отсека: управления, силовой и боевой. Отсек управления расположен в носовой части корпуса между левым бортом и моторной перегородкой. В нем размещается механик-водитель.

Отсек силовой установки находится справа в носовой части. В нем помещен двигатель, трансмиссия, системы питания горючим и воздухом, смазки, охлаждения, подогрева и запуска.

Боевое отделение занимает среднюю, кормовую части корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлена командирская башенка и люк командира, а по правому борту — люк заряжающего. Снизу к башне крепится так называемая корзина, в которой располагается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной посажена в корпус с помощью шарикового погонного устройства. Основную часть боевого отделения занимает гаубица, боеукпадки и рабочие места экипажа. Сиденье наводчика размещено слева от гаубицы, а заряжающего — справа. Командир располагается сзади наводчика.

«Акация» обладает сравнительно небольшим удельным давлением на грунт, не превышающим 0,6 кг/см2, что соответствует давлению на грунт ноги человека. САУ может преодолевать подъемы и спуски крутизной до 30°, рвы шириной до 3 м и dthтикальные стенки высотой до 0,7 м, а также водные преграды глубиной до 1 м. Допустимый крен для машины — не более 25°.

Установка снабжена системой защиты от радиоактивного заражения, действующей автоматически при появлении потоков гамма-излучения, возникающего при ядерном взрыве.

Для защиты экипажа от оружия массового поражения корпус САУ обладает герметичностью, которая поддерживается как на марше, так и при стрельбе боекомплектом, помещенным внутри машины. Однако при стрельбе выстрелами, подаваемыми с грунта, о герметичности и речи нет. В САУ установлена автоматическая противопожарная система, включающаяся при повышении температуры в боевом или силовом отделениях.

Корпус и башня сварные из катаных броневых листов, которые защищают от бронебойной пули с дистанции 300 м. Имеется система герметизации обитаемых отделений и фильтровентиляционная установка.

Двигатель — 12-цилиндровый четырехтактный дизель В-59. Трансмиссия механическая, двухпоточная. Коробка передач находится в одном блоке с планетарным механизмом поворота. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа. Гусеница с резинометаллическим шарниром имеет ширину трака 490 мм.

Боекомплект первоначально состоял из 40 выстрелов, находившихся в двух боеукладках (в башне и в корпусе).

В 1975 году вместо двух механизированных боеукпадок ввели одну — барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов. Модернизированная САУ получила индекс 2СЗМ, а гаубица — 2АЗЗМ.

В боекомплект «Акации» вошли старые осколочно-фугасные снаряды ОФ-540 (масса снаряда 43,56 кг, взрывчатого вещества — 5,86 кг) и новые осколочно-фугасные снаряды ОФ-25 (соответственно 43,56 кг и 6,88 кг). Для стрельбы ими предусмотрены полные заряды, а также шесть уменьшенных. Последние при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цели, скрытые препятствиями (холмами, многоэтажными домами и т.д.). Кроме того, с приближением к нормали угла встречи снаряда с горизонтальной целью (крышей дота, дома, танка и т.п.) резко возрастает эффективность действия снаряда. И наконец, чем меньше заряд, тем больше живучесть ствола гаубицы. Меняя заряд, можно изменить начальную скорость осколочно-фугасного снаряда от 651 м/с до 282 м/с, а дальность, соответственно, от 17 053 м до 6751 м.

Для борьбы с танками в боекомплект 2СЗ входит кумулятивный снаряд (бронепробиваемость которого не зависит от дальности стрельбы) БП-540. Стрельба им ведется специальным зарядом Ж6 массой 5,6 кг, начальная скорость снаряда 676 м/с, прицельная дальность 3000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60° — 220 мм, под углом 30° — 120 мм.

В штатный боекомплект 2СЗМ обычно входит 42 осколочно-фугасных снаряда ОФ-540 и ОФ-25 и четыре кумулятивных — БП-540. Но «Акация» может стрелять и другими снарядами, например, осветительным парашютным С1, который освещает местность в течение 40 секунд; химическим 3X3, всеми 152-мм снарядами (с индексом 540) от гаубиц МЛ-20 и Д-20, а также снарядами (с индексом 530) 152-мм гаубицы Д-1. Кроме того, по сведениям западной печати, в 70-х годах 2СЗ была оснащена выстрелом с ядерным боеприпасом.

В 1987 году индекс самоходного орудия изменился еще раз на 2СМ1. Цифра 1 означает оснащение САУ аппаратурой приема командной информации и новым прицелом. САУ авиатранспортабельна, причем самолет Ан-22 может перевозить сразу две установки.

Производство «Акации» было прекращено приблизительно в 1993 году. Из ее тактико-технических данных видно, что она проектировалась как ответ на принятие на вооружение в 1962 году американских 155-мм гаубиц М109 и 203-мм М110. Конечно, не совсем корректно сравнивать 152-мм гаубицу с 203-мм, но, увы, у нас 203-мм самоходных гаубиц тогда и в помине не было.

По дальности огня «Акация» была сопоставима с М109 и превосходила М110, а действие нашего 152-мм снаряда ОФ-540 — с действием американского 155-мм. Другой вопрос, что в 60-х годах САУ проектировалась не только под осколочно-фугасные снаряды, их куда более грозным оружием были выстрелы с ядерными и химическими боевыми частями.

В 1963 году для 155-мм гаубиц М109 в США приняли на вооружение снаряд М-454 с ядерным боеприпасом W-48 мощностью 0,1 кт, длиной в 5,5 клб и массой 58 кг. Максимальная дальность стрельбы таким снарядом составляла 14 км, а минимальная — 2 км.

В 1964 году для 203-мм гаубицы М110 был принят на вооружение снаряд М-442 с ядерным боеприпасом W-33 мощностью 10 кт, длиной в 4,5 клб и массой 110 кг, а в 1981 году для М110А2 — снаряд М-753 с ядерным боеприпасом W-79 мощностью 2,2 кт, длиной 5,4 клб и массой 98 кг. В США изготовлены тысячи ядерных снарядов калибра 155 и 203 мм. У нас же на информацию о ядерных и химических боеприпасах всегда было наложено строжайшее табу. Подобно старухам, боявшимся произнести слово «черт» и называвшим его «нечистым», наши генералы даже в совсекретных документах именовали ядерные боеприпасы «спецбоеприпасами». По сведениям западной прессы, в СССР ядерными боеприпасами для артиллерийских орудий занялись лишь в 70-х годах. Что же касается химических снарядов 152-мм калибра, то их было буквально навалом аж с 1916 года. Так как гаубица Д-22 вела свой род от буксируемой гаубицы Д-29, а та — от гаубицы-пушки МЛ-20, а та в свою очередь — от 152-мм осадной пушки Шнейдера обр. 1910 года, то «Акация» может стрелять всеми химическими боеприпасами, созданными с 1916 года.

По мобильности и проходимости «Акация» близка к М109. В справочниках указывается, что М109 плавающая машина, а «Акация» — нет. На самом деле М109 скорее условно плавающая, так как удерживается на воде с помощью специального комплекта плавсредств, состоящего из шести надувных прорезиненных контейнеров и трех волноотражающих щитков. Движение на плаву осуществляется перемоткой гусениц. Гаубица может вести огонь с воды, но только с целью произведения шумового эффекта вследствие того, что горизонтальное наведение в этом случае не удается, а наведение поворотом корпуса на ходу приводит к потере меткости стрельбы.

В середине 70-х годов американская гаубица М109 была модернизирована и получила индекс М109А2. Аналогично в 1978 году принимается на вооружение модернизированная М110А2. Основной целью модернизации являлось улучшение баллистических данных гаубиц. В обеих системах удлинили ствол и увеличили заряд. Дальность стрельбы обычными 155-мм и 203-мм осколочно-фугасными снарядами стала существенно больше, чем у «Акации» (М109А2 — 22 км и М110А2 — 24 км). Кроме того, в боекомплект М109А2 и М110А2 вошли активно-реактивные снаряды. Масса модернизированных гаубиц несколько возросла, но, по мнению американских специалистов, это не слишком отразилось на проходимости и маневренности САУ.

«Акация» достаточно хорошо зарекомендовала себя в Афганистане, а также во всех конфликтах, происходивших на территории бывшего СССР. Она состоит на вооружении нескольких стран Европы, Азии, Африки и Латинской Америки. К настоящему времени «Акация» считается устаревшей САУ, в первую очередь это касается дальности стрельбы.

Самоходная артиллерийская установка 2СЗ «Акация»:

1 — 152-мм гаубица, 2 — прицел, 3 — башня, 4 — приборы наблюдения, 5 — прожектор, 6 — антенна радиостанции, 7 —колесо направляющее, 8 — каток поддерживающий, 9—каток опорный, 10 — звездочка ведущая, 11 — кронштейн крепления гаубицы по-походному, 12 — люк командира, 13 — люк механика-водителя, 14 — крышки моторно-трансмиссионного отсека, 15 — лючок для подачи боеприпасов с грунта, 16—люк заряжающего, 17 — пулемет ПКТ, 18—решетка выхлопного коллектора, 19 — корпус.

Сравнительные характеристики САУ 2С3М «Акация» с зарубежными аналогами

Индекс САУ	2СЗМ	М109	М110
Калибр орудия, мм	152	155	203,4
Длина ствола, клб	27,0	—	—
Угол ВН, град.	-4.. .+60	-3…+74	0…+65
Угол ГН, град.	360	360	60
Маса установки, т:	27,5	24,5	26,5
Боекомплект, выстр.	40/46	56	—
Число пулеметов/калибр, шт/мм	1/7,62	1/12,7	—
Экипаж, чел.	4	6	13
Габаритные размеры, мм:
длина с пушкой	7765	6620	7560
длина корпуса	6970	—	—
ширина	3250	3580	3150
высота	2615	2800	2900
клиренс	450	—	—
Максимальная мощность двигателя, л.с.	520	340	420
Емкость топливных баков, л	830	—	_
Макс, скорость по шоссе, км/ч	60	56	55
Запас хода по шоссе по топливу, км	500	350	700
Скорострельность без перекомплектации зарядов, выстр/мин.:
прямой наводкой из укладки башни	3,5	6	13
прямой наводкой из укладки корпуса	2,6	—	—
при стрельбе с закрытых позиций
и подаче выстрелов с грунта	3,4	—	—
средняя при полном расходе
возимого боекомплекта	1,9	—	—
Макс, дальность стрельбы, км	17	18,1	16,8
Дальность стрельбы прямой наводкой, км	4	—	—

techno-story.ru

САУ 2С3 «Акация» — самоходная гаубица калибр 152-мм ⋆ СЕВЕРО-ЗАПАДНЫЙ ВЕСТНИК

САУ 2С3М2 «Акация» — видео

2С3 «Акацию» приняли на вооружение. Она должна была войти в состав танковых и мотострелковых дивизий для уничтожения бронетанковой техники, позиций артиллерии и минометов, а также живой силы противника. Производство этих самоходок было закрыто только в 1993 г.
«Акация» получила шасси «Объекта 303», разработанное на основе ходовой части ПУ ЗРК 2К11 «Круг» и получившее высокую оценку во время опытных испытаний. Впоследствии в процессе эксплуатации это гусеничное шасси проявило и хорошую надежность.
Для изготовления корпуса и башни использовались листы катаной броневой стали, способные защитить от поражения бронебойной пулей, выпущенной с дистанции 300 м. осколков артиллерийских снарядов и мин малого калибра.
В САУ был установлен дизельный двигатель В-59 с принудительным впрыском топлива и возможностью работы на форсаже. У машины механическая двухпоточная трансмиссия, независимая торсионная подвеска с гидравлическими амортизаторами телескопического типа, а также коробка перемены передач, выполненная с планетарным механизмом поворота. Состав ходовой части включает по шесть с каждого борта двойных обрезиненных опорных катков, по четыре поддерживающих ролика, а также по одному ведущему переднему колесу и по одному направляющему колесу заднего расположения. Ширина гусеницы достигает 490 мм.

Корпус «Акации» разделен на три отсека. В носовой части корпуса между левым бортом и моторной перегородкой находится отдел управления, в котором расположено рабочее место механика-водителя. Справа в носовой части размещается силовой отсек с двигателем, трансмиссией, системами питания горючим и воздухом, смазки, охлаждения, подогрева и запуска. Оставшуюся часть корпуса и всю башню занимает боевое отделение, подавляющее пространство которого находится под гаубицей и боеукладкой. Командирская башенка и люк размещены в крыше башни слева, а люк заряжающего — справа.
Базой для артиллерийской части «Акации» стало буксируемое орудие того же назначения — 152-мм пушка-гаубица Д-20. Ее внутреннее устройство, баллистику и боеприпасы оставили без изменений. Гаубице был присвоен индекс ГРАУ-2А33. Пушку установили в амбразуре башни. Ствол орудия состоял из моноблочной трубы, двухкамерного дульного тормоза, эжектора, муфты и казенника, гидравлического тормоза отката веретенного типа с компенсатором жидкости и пневматического накатника с клапаном дополнительного торможения. Угол наведения гаубицы по вертикали производился в диапазоне от -4 до +60″. Орудие имело ручной подъемный механизм секторного типа, оборудованный уравновешивающим пневматическим устройством толкающего типа. «Акация» способна производить огонь как прямой наводкой, так и с закрытых огневых позиций. Боекомплект включает 40 выстрелов ОФС Оф-540 и ОФС ОФ-25, хранящихся о двух боевых укладках, находящихся в башне и корпусе.

В конце 70-х гг. машина стала оснащаться одной боеукладкой барабанного типа, а боекомплект вырос до 46 выстрелов. Для загрузки снарядов в корме самоходки имеется специальный люк. Кроме того, гаубица способна стрелять широким ассортиментом снарядов: Бр-540Б, Бр-540, осветительными парашютными С1, химическими 3X3, всеми 152-мм. В 1970-х гг. боекомплект «Акации» пополнился выстрелом с ядерным боеприпасам мощностью 2 кт. В качестве вспомогательного вооружения используется 7,62-мм пулемет ПКТ, расположенный над люком командира и необходимый для борьбы с воздушными силами противника.
2С3 оборудована фильтровентиляционной установкой, автоматической противопожарной системой, системой герметизации рабочих мест экипажа, что позволило защитить людей от воздействия химического, бактериологического и ядерного оружия. Герметичность машины сохраняется и во время передвижения, и в процессе стрельбы из боекомплекта, хранящегося внутри самоходки. Вес «Акации» позволяет ее транспортировку на тяжелых транспортных самолетах.

Самоходную установку со временем совершенствовали. Существует две модернизации этой машины. 2С3М «Акация» появилась в 1975 г. и отличалась одной боеукладкой барабанного типа, а также наличием снаряда ЗОФ29 с увеличенным в четыре раза осколочным действием. Кроме того, боекомплект пополнился АПС и боеприпасами, оборудованными донными газогенераторами, увеличившими дальнобойность пушки на 20—30%.
2С3М1 являлся модернизированным вариантом 2С3М. На машине появилась аппаратура приема, обработки и отражения командной информации, новый прицел CП-538, УАС 30Ф38 «Краснополь», самонаводящиеся на цель на конечном участке траектории и поражающие движущие объекты.
В действии «Акация» оказалась сравнительно простой и надежной в эксплуатации. После участия в боевых действиях в Афганистане она стала довольно популярной боевой машиной. Возможно, именно поэтому САУ 2С3 приняты на вооружение не только в России, но и во многих других странах.

Тактико-технические характеристики 2С3 «Акация»

Экипаж	4 чел.
Масса	27,5 т
Длина	8,4 м
Высота	3,05 м
Ширина	3,25 м
Клиренс	450 мм
Максимальная скорость по шоссе	60 км/ч
Запас хода по шоссе	500 км
Вооружение	152-мм 2А33 гаубица, пулемет 7,62-мм ПКТ
Боекомплект пушки	46
Дальность стрельбы	до 20,5
Двигатель	В-59У
Мощность двигателя	520 л.с
Бронирование	противопульное, Лоб корпуса, мм — 30 Борт корпуса, мм — 15 Лоб башни, мм — 30 Борт башни, мм — 15

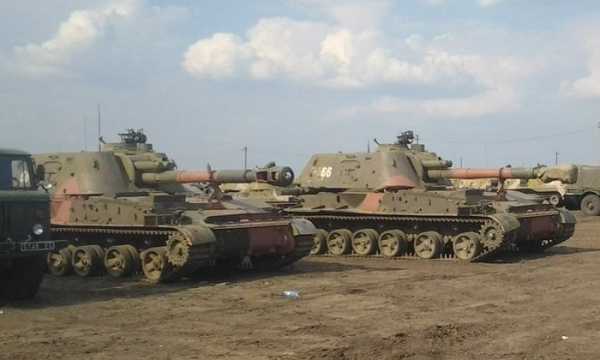

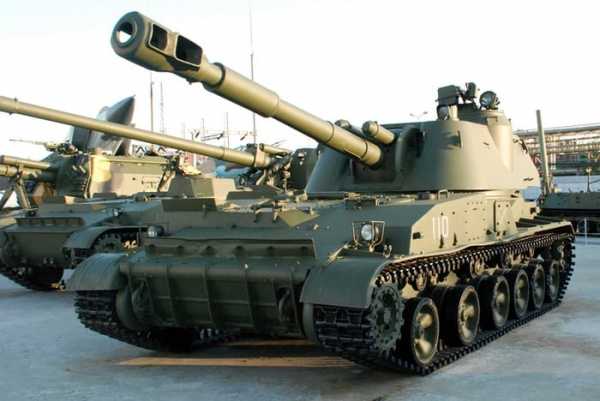

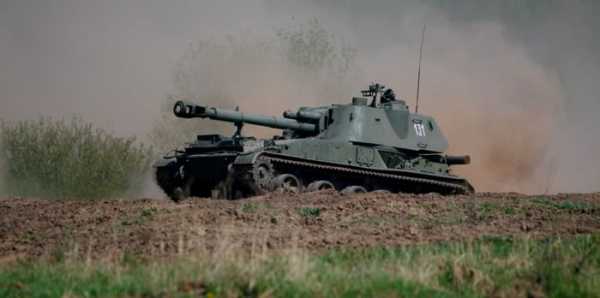

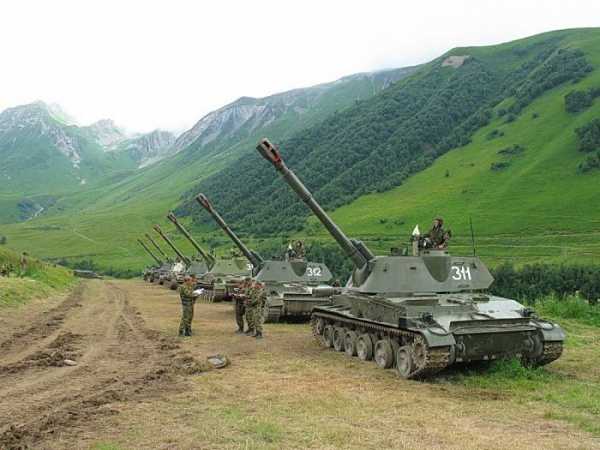

Фото 2С3 «Акация»

Источник

Это интересно

info-leaks.ru

САУ «Акация»: история создания, описание и характеристики

История создания

Описание конструкции

Боевое применение

Характеристики

САУ «Акация». Самоходная гаубица 2С3 «Акация»: технические характеристики и фото

Смена поколений

Предыстория

История создания

Описание машины

«Акация», 152-мм самоходная гаубица: артиллерийская часть

Силовые установки и вспомогательное оборудование

Боеприпасы

САУ «Акация»: характеристики

Артиллерийское вооружение: характеристики

Военные компании

Заключение

152 мм самоходная гаубица, дальность стрельбы, тактико-технические характеристики (ТТХ)

Предпосылки и история появления гаубицы

Конструкция и модификации 2С3

Характеристики 2С3 «Акация»

Сравнение с зарубежными образцами и боевое применение 2С3 «Акация»

Видео

САУ 2С3 Акация 152-мм ТТХ. Фото. Видео

САУ 2С3М2 Акация — видео

Тактико-технические характеристики 2С3 Акация

Фото 2С3 Акация

2С3 Акация в Сирии

Добавить комментарий

2. Конструкция 2с3 Акация

3. Вооружение 2с3 Акация

САУ 2С3 Акация

Самоходная артиллерийская установка 2СЗ «Акация»:

Сравнительные характеристики САУ 2С3М «Акация» с зарубежными аналогами

САУ 2С3 «Акация» — самоходная гаубица калибр 152-мм ⋆ СЕВЕРО-ЗАПАДНЫЙ ВЕСТНИК

Добавить комментарий Отменить ответ
