Смертоносная 25-фунтовка | Warspot.ru

Во время Второй мировой войны дивизионная артиллерия большинства стран-участниц конфликта была представлена несколькими типами орудий. Так, в вермахте и армии США сочетались тяжёлые и лёгкие гаубицы, в Красной армии к ним прибавлялись пушки. Единственным исключением была армия Великобритании, которая довольствовалась лишь одним типом орудий дивизионной артиллерии — 87,6-мм пушками-гаубицами.

Проанализировав опыт Первой мировой войны, уже в 1919 году британские военные выдвинули требования к перспективному полевому орудию. Оно должно было прийти на замену двум основным артиллерийским системам военных лет — 18-фунтовой (83,8-мм) пушке и 4,5-дюймовой (114,3-мм) гаубице. Каждая из них была по-своему неплохой, но с определёнными недостатками. 18-фунтовка отличалась довольно высокой начальной скоростью снаряда, но имела слишком малый диапазон углов вертикальной наводки. Её удачно дополняла гаубица с навесной траекторией стрельбы. Новая артсистема должна была сочетать достоинства обоих орудий, то есть стать пушкой-гаубицей.

К 1924 году на рассмотрение Королевского артиллерийского комитета представили два проекта пушки-гаубицы — 3,9-дюймовой (100-мм) QF и 4,1-дюймовой (105-мм) BL. Первый вариант предусматривал применение унитарных выстрелов, а второй имел раздельное заряжание. Обе эти системы забраковали, поскольку они не обеспечивали требуемую дальность стрельбы в 15 000 ярдов (13 725 м). В 1928 году директор Королевской артиллерии генерал-майор Дж. Х. Льюис предложил 3,7-дюймовую (94-мм) пушку-гаубицу, но и она не подошла. Лишь в октябре 1933 года в Великобритании, наконец, приняли принципиальное решение о калибре перспективной системы: 3,45 дюйма, или же 87,6 мм в метрической системе (применение большего калибра делало невозможным модернизацию старых 18-фунтовых пушек под новые боеприпасы). В феврале 1938 года принятое для гаубиц обозначение калибра в дюймах изменили на «пушечное» обозначение в фунтах — так 3,45-дюймовое орудие стало 25-фунтовым. Тем самым подчёркивалось, что новая система должна стать прежде всего пушкой и лишь во вторую очередь гаубицей.

Первая попытка

Создание нового орудия шло эволюционным путём. В первую очередь решили модернизировать 18-фунтовые пушки (на складах и в войсках находилось около двух тысяч таких орудий). При этом лейнер (вставная внутренняя труба) ствола заменялся новым, калибра 87,6 мм, с более тонкими, но упрочнёнными стенками. Усовершенствовали и лафет, заменив деревянные колёса пневматическими. Дальность стрельбы была значительно меньше, чем требовалось заданием, — всего 11 800 ярдов (10 797 м). Однако экономическая целесообразность возобладала над тактико-техническими соображениями, и в 1935 году орудие приняли на вооружение под обозначением Ordnance QF 25-pdr Mk.I — «25-фунтовое скорострельное орудие Mk.I». В обиходе и официальных документах его довольно часто именовали 18/25-фунтовым, чтобы подчеркнуть отличие от более поздней модели.

В 1937–1941 годах в 25-фунтовки переоборудовали 1422 старых 18-фунтовых пушек (они комплектовались лафетами трёх типов: Mk.VP с раздвижными станинами или же однобрусным коробчатым Mk.IIIТР и Mk.IVP). Mk.IIIТР был взят почти без изменений от исходного образца, а Mk.IVP разработала фирма «Виккерс» на основе лафета экспортной 105-мм гаубицы. Он отличался наличием выреза, позволявшего увеличить угол возвышения (теперь казённик орудия на больших углах возвышения не упирался в лафет, а уходил в вырез). Лафет с раздвижными станинами, разработанный Королевскими лафетными мастерскими в Вулвиче, был внедрён в 1937 году и обеспечивал гораздо больший угол горизонтальной наводки — 50° против 9° для однобрусных лафетов. Угол вертикальной наводки орудия на лафете Mk.VP составлял от −5° до +37,5° (при сведённых станинах угол возвышения не превышал 15°).

18/25-фунтовая пушка на лафете Mk.VP.
canadiansoldiers.com

Новая 25-фунтовка

Параллельно с модернизацией 18-фунтовок шла разработка нового варианта 25-фунтовой пушки-гаубицы, получившего обозначение Mk.II. Его приняли на вооружение в декабре 1937 года, но массовый выпуск начался только в 1939 году — до того производственные мощности арсеналов были заняты модернизацией 18-фунтовок. Орудие Ordnance QF 25-pdr Mk.II имело принципиально новую конструкцию ствола и затвора.

Интересной чертой Mk.II было внедрение специальной поворотной платформы. На боевой позиции орудие устанавливалось на платформу колёсами лафета, обретая возможность кругового обстрела. С одной стороны, внедрение дополнительного приспособления увеличило время перевода системы в боевое положение, с другой — благодаря поворотной платформе удалось сохранить простой однобрусный лафет. «Двойка» комплектовалась панорамным прицелом № 7А, № 7С либо № 9, а также телескопическим прицелом для стрельбы прямой наводкой № 29 или № 41. Орудие имело гидравлический тормоз отката и гидропневматический накатник.

Для «двойки» применялись три модели лафетов. Первым из них был стандартный лафет орудия Mk.I (однобрусный коробчатый с изломом), который обеспечивал диапазон углов вертикальной наводки от −5°до +40° и применялся в комплекте с поворотной платформой № 9. Для применения в джунглях разработали лафет Mk.II («индийский образец») существенно облегчённой конструкции. Поскольку колея его была меньше, чем у Mk.I, пришлось разработать и поворотную платформу меньшего диаметра, получившую обозначение № 22.

Следующим эволюционным шагом стало приспособление стандартного лафета Mk.I для применения с платформы № 22 — так в конце 1944 года появился лафет Mk.III. В него внесли и ряд других изменений, увеличив угол возвышения до 55°. Правда, на таких углах возвышения нельзя было стрелять с поворотной платформы, поэтому огонь вёлся только с грунта. На стадии проектирования рассматривался вариант лафета с тремя станинами, подобного применённому в 2-фунтовой противотанковой пушке (и гораздо позже — в советской 122-мм гаубице Д-30), но от него отказались, сочтя его чрезмерно сложным и тяжёлым.

Производством орудий Mk.II в Великобритании занимался концерн «Виккерс», выпустивший на своих заводах в Шеффилде и Ньюкасле 12 253 этих артсистемы. Кроме того, 25-фунтовка выпускалась в Канаде и Австралии (в общей сложности 1315 единиц). Орудия канадского производства применялись главным образом для вооружения САУ «Секстон». Канадское производство отнюдь не покрывало внутренних потребностей страны, и около тысячи орудий для САУ импортировали из Великобритании.

Сборка 25-фунтовых орудий Mk.II на заводе в Сореле (Канада), 1941 год.
canadiansoldiers.com

Единственным серьёзным нововведением, внедрённым в ходе производства (в 1942 году), стал двухкамерный дульный тормоз системы «Золотурн», необходимый для стрельбы бронебойным снарядом на усиленном заряде. Орудия, оснащённые таким тормозом, иногда обозначались Mk.II/1. Орудия австралийского производства не комплектовались дульным тормозом и после 1942 года — в Новой Гвинее и на других островах Тихого океана проблема борьбы с танками была далеко не столь актуальной, как в Северной Африке.

Боеприпасы

Первоначально в боекомплект 25-фунтовки входили три типа снарядов:

  • осколочно-фугасный Mk.ID HE, снаряжённый, как правило, аматолом, реже — смесью TNT и RDX;
  • бронебойный трассирующий Mk.IТ;
  • дымовой Mk.ID ВЕ.

В годы войны появились новые варианты боеприпасов, в частности, трассирующий осколочно-фугасный снаряд Mk.IIDT HE. В 1943 году приняли на вооружение осветительный парашютный снаряд со временем горения 25–30 сек, а в 1944 году — пристрелочный снаряд с цветным дымом (жёлтым, красным, зелёным или синим). В Северной Африке ограниченно применялись агитационные снаряды, снаряжённые листовками (их переделывали из дымовых).

Боеприпасы для орудия Mk.II. Слева направо: дымовой снаряд послевоенного образца; бронебойный снаряд; осколочно-фугасный снаряд, снаряжённый смесью TNT и RDX; осколочно-фугасный снаряд, снаряжённый аматолом; дымовой снаряд образца 1939–1945 гг. Первые три снаряда помещены в гильзы.
zonein.com.au

Выстрелы комплектовались четырьмя зарядами: 1-м, 2-м, 3-м и усиленным. Дальность стрельбы составляла: на 1-м заряде — 3566 м; на 2-м — 7132 м; на 3-м — 10 790 м; на усиленном — 12 253 м. Выстрелы 25-фунтовки были полуунитарными: снаряды и гильзы с зарядами хранились и перевозились отдельно, но перед заряжанием соединялись. Благодаря этому высокая скорострельность, характерная для унитарного заряжания, сочеталась с широким выбором метательных зарядов. В целом полуунитарное заряжание не мешало тренированному расчёту достичь высокого темпа огня. Зарегистрирован случай, когда расчёт 25-фунтовки из состава 4-го полевого полка Королевской канадской артиллерии выпустил 17 снарядов в течение одной минуты.

Штатный боекомплект на одно орудие составлял 142 снаряда: 114 осколочно-фугасных, 16 дымовых и 12 бронебойных.

Организация британской полевой артиллерии

К началу Второй мировой войны основной тактической единицей британской полевой артиллерии был двухбатарейный полк. Каждая батарея включала двенадцать 18/25-фунтовых орудий, сведённых в три четырёхорудийных взвода (в полках, вооружённых старыми системами, в каждой батарее полагалось иметь один взвод с 4,5-дюймовыми гаубицами и два с 18-фунтовыми пушками). Полк имел 24 артсистемы, численность его личного состава достигала 580 человек. Артполк был полностью моторизованным — число транспортных средств в нём превышало 120 единиц (плюс почти три десятка мотоциклов). На этом редко акцентируют внимание, но к началу Второй мировой войны британская армия была единственной в мире, полностью переведшей артиллерию на механическую тягу. Из-за верности традициям все артполки с лёгкими полевыми орудиями делились на полевые полки Королевской артиллерии и полки Королевской конной артиллерии, но к началу Второй мировой войны их организация была приведена к единому образцу. В состав пехотной дивизии входило два-три артполка (соответственно количеству бригад).

После боёв во Франции 1940 года полки полевой артиллерии были реорганизованы: из двухбатарейных они стали трёхбатарейными, что лучше согласовывалось с задачами поддержки пехотных бригад трёхбатальонного состава. Состав батарей сократили до восьми орудий (два взвода по четыре орудия). Таким образом, общее количество артсистем в полку не изменилось. Численность личного состава несколько увеличилась, достигнув почти 700 человек.

Орудийный расчёт 25-фунтовки состоял из шести номеров:

  • № 1 — командир;
  • № 2 — замковый;
  • № 3 — наводчик;
  • № 4 — заряжающий;
  • № 5 — подносчик;
  • № 6 — установщик взрывателя.
Установка орудия Mk.II (позднего выпуска — с дульным тормозом) на поворотный круг. Хорошо видны орудийный передок и тягач «Квад».
flamesofwar.com

Основным типом тягачей для 25-фунтовок были двухосные полноприводные машины «Квад». Они отличались довольно компактной компоновкой и обеспечивали относительно комфортное размещение расчета, но для боекомплекта места практически не оставалось. Поэтому в комплекте с 25-фунтовками применялись одноосные артиллерийские передки двух образцов: довоенный № 24 и № 27 военного выпуска. Оба обеспечивали размещение 32 снарядов и такого же количества зарядов, а также необходимых приспособлений и инструмента. Передок № 27 имел несколько меньшую высоту, был проще в изготовлении, к тому же на нём имелось место для перевозки поворотной платформы.

Боевое применение

К началу Второй мировой войны британская артиллерия только начала перевооружение. Артполки осваивали 18/25-фунтовки Mk.I, а поставки «двоек» ещё не начались — к 1 сентября 1939 года было изготовлено лишь 78 стволов и ни одного лафета. Британские экспедиционные силы прибыли во Францию, имея на вооружении (наряду с Mk.I) старые 18-фунтовки (в некоторых полках одна из батарей вооружалась этими системами, другая — 18/25-фунтовками), а также 4,5-дюймовые гаубицы. Во Франции были потеряны 704 18/25-фунтовки: частью уничтожены, а частью стали немецкими трофеями. На вооружение вермахта они были приняты под обозначением 8,76 cm feldkanone 281(e) для орудий на лафетах Mk.IVP и 8,76 cm feldkanone 282(e) для орудий на лафетах Mk.VP. В Англию удалось эвакуировать 334 орудия Британских экспедиционных сил (какую часть из них составляли Mk.I, а какую — орудия других систем, неизвестно).

18/25-фунтовая пушка из состава Британских экспедиционных сил. Хорошо видно устройство орудийного передка и уложенный на него поворотный круг. Франция, осень 1939 года.
warlordgames.com

В июне 1940 года парк британской легкой полевой артиллерии был представлен следующими системами:

  • 18-фунтовые пушки: 126 в Великобритании и 130 в колониях;
  • 18/25-фунтовые орудия: 269 в Великобритании и 146 в колониях;
  • 25-фунтовые пушки-гаубицы: 90 в Великобритании (в других регионах этих систем не имелось).

25-фунтовые пушки-гаубицы Mk.II дебютировали в бою в апреле 1940 года во время Норвежской кампании. 203-я батарея, вооружённая этими орудиями, сражалась в районах Харстада, Мосьена, Намсоса и Хааквика.

Взвод 25-фунтовок на учениях. Шотландия, март 1941 года.
pinterest.com

Звёздным часом для Mk.II стали боевые действия в Северной Африке. В сентябре-декабре 1940 года полки, вооружённые этими системами, принимали активное участие в отражении итальянского наступления в Египте. Наряду с обычными для полевой артиллерии задачами, 25-фунтовки применялись и в качестве противотанкового средства для борьбы с «тонкокожими» итальянскими танками. Появление в Ливии немецкого Африканского корпуса усложнило жизнь британским артиллеристам. Так, против танков Pz.IV огонь 25-фунтовок был действенен лишь с 350–400 м. По итогам кампании 1942 года британцы пришли к выводу, что гораздо целесообразнее применять 25-фунтовки для огня с закрытых позиций по танковым колоннам во время их выдвижения к переднему краю, чем использовать эти орудия в качестве классических противотанковых пушек, стреляющих прямой наводкой.

Опыт боевых действий в Северной Африке показал насущную необходимость массирования артиллерийского огня. Если ранее основной огневой единицей считалась батарея, то в 1942 году британское командование внедрило систему типовых схем применения более крупных групп артиллерии — от полка (24 орудия) до всей артиллерии корпуса (150–250 орудий). Сосредоточенный огонь с закрытых позиций давал прекрасные результаты. Например, в апреле 1942 года под Тобруком огневой налёт полка пушек-гаубиц по группе из примерно 30 вражеских танков привёл к уничтожению пяти из них, остальным пришлось отступить. Наибольшая концентрация артиллерии была достигнута под Эль-Аламейном: в артподготовке в ночь с 22 на 23 октября 1942 года британцы задействовали 834 орудия. Огонь вёлся не только по скоплениям вражеских войск, но и по площадям — для уничтожения проволочных заграждений и минных полей. В течение последующих 12 дней боев среднесуточный расход снарядов на одну 25-фунтовку составил 102 штуки. В ночь с 1 на 2 ноября в полосе атаки 2-й новозеландской дивизии плотность расположения 25-фунтовок составила 52 орудия на 1 км (одно орудие приходилось примерно на 19 м фронта).

Орудие Mk.II с передком, буксируемое тягачом «Квад». Северная Африка, декабрь 1941 года.
pinterest.com Орудие Mk.II на позиции в Ливийской пустыне.
lrdg.hegewisch.net Взвод орудий Mk.II на подготовленной огневой позиции.
shoplandcollection.com Орудие Mk.II, установленное в окопе для увеличения угла возвышения. Италия, декабрь 1944 года.
collection.nam.ac.uk

Во время кампании в Европе с 1944 года наряду с 25-фунтовыми пушками-гаубицами Mk.II во всё возрастающих количествах применялись САУ «Секстон» канадского производства с теми же артсистемами. Характерно, что 105-мм буксируемые гаубицы американского производства в Англию по ленд-лизу почти не поставлялись, а большинство 105-мм САУ «Прист», полученных из США, было переделано в бронетранспортёры. По мнению британских военных, несколько меньшая разрушающая способность 87,6-мм снаряда по сравнению со 105-мм с лихвой компенсировалась большей скорострельностью — на допросах немецкие военнопленные называли 25-фунтовки «автоматическими»!

Организация артиллерии во время кампании в Западной Европе в 1944–1945 годах оставалась прежней. В состав полков ввели подразделения передовых артиллерийских наблюдателей, комплектовавшиеся опытными офицерами и получившие на вооружение гусеничные бронетранспортёры «Универсал». Во все звенья управления пехоты и танковых войск от батальона и выше ввели артиллерийских офицеров связи, отвечавших за организацию непосредственной огневой поддержки. Всё это сочеталось с огромным расходом боеприпасов — снарядов союзники не жалели. За восемь дней напряжённых боёв в Нормандии (с 20 по 27 июля 1944 года) 72 орудия 2-й канадской дивизии выпустили в общей сложности 193 000 снарядов, каждое из них производило в среднем 335 выстрелов в сутки.

Орудие 5-го полевого полка Королевской канадской артиллерии на огневой позиции. Нидерланды, 1 февраля 1945 года.
canadiansoldiers.com Польские артиллеристы на учениях незадолго до высадки в Нормандии.
warfarehistorynetwork.com

Наряду с британскими частями и формированиями доминионов, пушки-гаубицы Mk.II широко использовались в подразделениях союзников: «Свободной Франции», армии Андерса, Нидерландов, Бельгии, Греции. Первая американская дивизия, переброшенная в Европу, — 34-я пехотная — также получила 25-фунтовые пушки-гаубицы вместо штатных 105-мм гаубиц. С этими орудиями дивизия прошла подготовку, с ними же пошла в бой в ноябре 1942 года в Северной Африке, лишь под конец кампании в Тунисе заменив их 105-мм гаубицами. На рубеже 1944/1945 годов командование британской 21-й группы армий передало американской 9-й армии 100 орудий Mk.II и 300 000 выстрелов к ним, дабы компенсировать потери, понесённые американцами в ходе боёв в Арденнах. Трофейные 18/25-фунтовые орудия использовались вермахтом в ходе боёв во Франции в 1944 году, а в Африке 25-фунтовки даже попали в штаты немецких танковых дивизий: разведывательные батальоны 15-й и 21-й ТД получили по четыре таких орудия вместо стандартных 75-мм пехотных пушек.

2-я пехотная дивизия была одним из соединений армии США, получивших 25-фунтовки для компенсации потерь, понесённых в Арденнах.
warfarehistorynetwork.com Установка на позицию 25-фунтовки из 2/3-го полевого полка Королевской австралийской артиллерии. Вевак (Новая Гвинея), 7 июня 1945 года. На Тихоокеанском театре военных действий вплоть до конца войны орудия Mk.II не оборудовались дульными тормозами.
zonein.com.au

После Второй мировой войны 25-фунтовые пушки-гаубицы применялись британцами в Корее (1950–1953 гг.), Малайе (1948–1960 гг.), во время тройственной агрессии против Египта (1956 год) и ряде других конфликтов. В британских строевых частях 25-фунтовки эксплуатировались до 1967 года, в учебных целях использовались до 1980-х годов. Последней частью британской армии, на вооружении которой состояли эти орудия, был салютный взвод Почетной артиллерийской роты, распрощавшийся с ними в 1992 году.

В Корее 25-фунтовки наряду с британскими частями использовали новозеландцы и канадцы. На фото — батарея из состава 2-го Королевского канадского полка конной артиллерии. В качестве тягачей используются американские 2,5-тонные короткобазные грузовики GMC. Июнь 1951 года.
ipmscanada.com

Очень широко Mk.II использовались в армиях других стран — прежде всего тех, которые образовались после распада Британской колониальной империи. В частности, они составляли основу полевой артиллерии Индии и Пакистана вплоть до начала 1970-х и применялись во всех конфликтах между этими странами, а также пограничном конфликте Индии с Китаем в ноябре 1962 года.

В ЮАР 25-фунтовая пушка-гаубица Mk.II в послевоенный период была стандартизована как G1 и широко применялась в многочисленных вооружённых конфликтах с соседями. Армия Родезии применяла такие орудия во время Войны в буше.

Курдские формирования в Северном Ираке применяли 25-фунтовки в боях и в XXI веке. В настоящее время эти орудия всё ещё состоят на вооружении армии Ирландии (в резервных частях) и Национальной гвардии Кипра. Как салютные и церемониальные орудия они до сих пор используются во многих странах — от островов Фиджи (четыре 25-фунтовки) до Бермудских островов (пара 25-фунтовок составляет единственное тяжёлое вооружение Королевского Бермудского полка).

В послевоенное время 25-фунтовки нередко использовались в церемониальных целях. На снимке — похороны «отца-основателя» независимого Сингапура Ли Куан Ю, 2015 год.
sck3651.blogspot.com
Тактико-технические характеристики полевого орудия Ordnance QF 25-pdr Mk.II

Ordnance QF 25-pdr Mk.II

Калибр, мм

87,6

Масса орудия в боевом (походном) положении, кг

1800 (2000)

Масса снаряда

9,07–11,34

Угол вертикальной наводки

от −5° до +42°

Угол горизонтальной наводки

8° (360° с применением поворотного круга)

Начальная скорость снаряда, м/с

320–530

Скорострельность, выстр/мин

6–8

Максимальная дальность стрельбы, м

12 250

Литература:

  1. Henry C. The 25-pounder Field Gun 1939–1972. — Oxford: Osprey Publishing, 2001.
  2. Hogg I. V. Allied Artillery of World War Two. — London: Crowood Press, 2007.
  3. Żurkowski P. Ulubienica kanonierów. Brytyjska armatohaubica 25-funtowa Mark II kalibru 87,6 mm // Technika Wojskowa Historia. — 2013. — № 2.
  4. Харук А. Британский стандарт. 25-фунтовая пушка-гаубица // Наука и техника. — 2011. — №№ 8, 9.
  5. Харук А. Королевский стандарт. 25-фунтовая пушка-гаубица // Техника и вооружение. — 2009. — № 1.

warspot.ru

Полевая артиллерия | Блог Кирилла Шишкина

Полевая артиллерия

13-фунтовая легкая полевая пушка QF 13 pdr

13-фунтовая пушка создана в 1904 году на основе опыта, полученного англичанами в ходе англо-бурской войны. 76,2-мм (3-дюймовая) пушка QF состояла на вооружении частей Королевской конной артиллерии. Некоторое количество пушек было отправлено для усиления частей метрополии в Индию. Остальные пушки с начала Первой мировой войны были переправлены на территорию Франции, где участвовали в позиционной войне на стороне стран Антанты. Часть используемых орудий из-за недостаточной дальнобойности была переделана в зенитные. После окончания Первой мировой войны сохранившимся орудиям был придан первоначальный вид, в коем и по сей день, они участвуют в торжественных  военных церемониях и парадах. Во время Второй мировой войны 13-фунтовые пушки использовались в индийской армии. В 1940 году сохранившиеся на складах пушки поступали на вооружении ополчения (Home Guard).

Тактико-технические характеристики 13-футовой легкой полевой пушки QF 13 pdr

калибр — 76,2 мм

длина ствола — 24 клб (1,86 м)

масса орудия — 1014 кг (боевая)

масса снаряда — 5,67 кг

начальная скорость полета снаряда — 510 м/с

дальнобойность — 5 395 м

угол возвышения — -5° — +16°

сектор обстрела — 8°

скорострельность – 2 выстр/мин

способ транспортирования — конная тяга

расчет – 6 человек



18-фунтовая полевая пушка QF 18 pdr

18-фунтовая полевая пушка создана в 1904 году на основе опыта англо-бурской войны. 83,82 -мм (3,3-дюймовая) пушка конструктивно повторяла 13-фунтовую пушку обр. 1904 года. Она также имела одинарный трубчатый сошник, поршневой затвор, предохранительный щиток. До 1914 года эта пушка являлась основным полевым орудием британской армии. Она успешно использовалась в Первой мировой войне. В дальнейшем пушка многократно модернизировалась, что привело, в результате, к появлению модификаций Mk. III и Mk. IV, на основе которых разрабатывалась 25-фунтовая гаубица.

В начале войны эти пушки составляли основу дивизионной артиллерии армий Индии, Австралии, новой Зеландии и других стран Содружества. В 1940 году в нескольких дивизиях Экспедиционных сил во Франции 18-фунтовые пушки Mk .IV имелись на вооружении. В дальнейшем, 18-фунтовые пушки использовались до конца Второй мировой войны в качестве учебных орудий, оставаясь в резерве полевой артиллерии.

До настоящего времени сохранившиеся орудия состоят на вооружении королевской конной артиллерии и участвуют в торжественных воинских церемониях и парадах.

Тактико-технические характеристики 18-футовой полевой пушки QF 18 pdr Mk.IV

калибр — 83,82 мм

длина ствола — 28,1 клб (2,355 м)

масса орудия — 1284 кг (боевая), 1967 кг (при транспортировании)

масса снаряда — 8,4 кг

начальная скорость полета снаряда — 492 м/с

дальнобойность — 10150 м

угол возвышения — -5° — +37°

сектор обстрела — 8°

скорострельность — 30 выстр./мин

способ транспортирования — конная тяга  (6 лошадей)

расчет – 6 человек



25-фунтовая пушка-гаубица QF 25 pdr

25-фунтовая полевая пушка Mk.I была создана в 1935 году путем наложения нового 87,6-мм ствола на лафет

nwtele.ru

КОРОЛЕВСКИЙ СТАНДАРТ

ТЕХНИКА И ВООРУЖЕНИЕ № 1/2009, стр. 35-42

КОРОЛЕВСКИЙ СТАНДАРТ

Андрей Харук

25-фунтовая пушка-гаубица

Орудие, о котором пойдет речь в нашем рассказе, без преувеличения стало символом британской артиллерии времен Второй мировой войны. Полки Королевской артиллерии, вооруженные 25-фунтовками, принимали участие во всех более или менее значимых операциях, начиная с кампании 1940 г. в Норвегии и заканчивая последними боями на Азиатско-Тихоокеанском театре в 1945 г. Долгие годы после войны эти системы использовались в вооруженных силах многих стран, а последний зарегистрированный факт их боевого применения относится к 2003 г.

Выработка концепции

Богатый опыт, накопленный на полях сражений Первой мировой войны, стимулировал активность военных и конструкторов в области создания новых систем оружия. Уже в 1919 г. британская армия выдвинула требования к перспективному полевому орудию, призванному заменить две основные артиллерийские системы военных лет- 18-фунтовую (83,8-мм) пушку и 4,5-дюймовою (114,3-мм) гаубицу. Обе эти системы (каждая по-своему) были хороши, но обладали и определенными недостатками. В частности, 18-фунтовка имела неплохую начальную скорость снаряда, но слишком малый угол вертикальной наводки. В этом отношении ее удачно дополняла гаубица с навесной траекторией стрельбы. Новая же система должна была сочетать достоинства обоих орудий, т.е. стать пушкой-гаубицей.

Разработка велась неспешно, ведь войны в ближайшее время не предвиделось. Лишь к 1924 г. на рассмотрение Королевского артиллерийского комитета представили два проекта пушки-гаубицы — 3,9-дюймовой (100-мм) QF и 4,1 -дюймовой (105-мм) BL. При этом первый вариант предусматривал использование унитарных выстрелов, а второй — выстрелов раздельного заряжания. Но обе системы были отвергнуты, поскольку не обеспечивали требуемую дальность стрельбы в 15000 ярдов (13725 м): их проектировщики обещали только 13000 ярдов (11 895 м). Забраковали и предложенную несколько позже 3,7-дюймовую (94-мм) пушку-гаубицу.

Наконец, в октябре 1933 г. было принято принципиальное решение о калибре перспективной системы. Выбор остановили на 3,45 дюймах, или же 87,6 мм в метрической системе, поскольку применение большего калибра делало невозможным модернизацию под новые боеприпасы старых 18-фунтовых пушек. В феврале 1938 г. принятое для гаубиц обозначение калибра в дюймах изменили на «пушечное» обозначения в фунтах — так 3,45-дюймовое орудие стало 25-фунтовым. Тем самым подчеркивалось, что новая система должна стать, прежде всего, пушкой, и лишь во вторую очередь — гаубицей. В 1934 г. была подготовлена официальная спецификацией Генерального штаба, а директор Королевской артиллерии генерал-майор Дж. X. Льюис выдал заказ концерну «Виккерс-Армстронг» на изготовление первого прототипа.

Первый вариант

Создание нового орудия проходило в два приема. Дело в том, что к середине 1930-х гг. на складах и в войсках находилось около двух тысяч еще вполне пригодных 18-фунтовых пушек. Опыты показали практическую возможность переоборудования этих систем в 25-фунтовые. При этом лей-нер ствола заменялся новым, калибром 87,6 мм. Поскольку стенки лейнера, естественно, стали тоньше, для обеспечения надлежащей прочности его выполнили автофретированым. Модернизировали и лафет, введя пневматики вместо деревянных колес. Но дальность стрельбы была значительно меньше, чем требовалось, и даже меньше, чему исходной 18-фун-товки — всего 11800 ярдов (10797 м). Тем не менее экономические соображения превалировали над тактико-техническими, и в 1935 г. орудие приняли на вооружение под обозначением Ordnance QF 25-pdr Mk.I — «25-фунтовое скорострельное орудие Mk.I». Несмотря на аббревиатуру QF в обозначении, орудие имело раздельное заряжание. Довольно часто в обиходе и даже в официальных документах его именовали 18/25-фунтовым, чтобы подчеркнуть отличие от более поздней модели. В общей сложности в 1937-1941 гг. в 25-фун-товки переоборудовали 1422 18-фунтовые пушки.

Комплектовались «единички» лафетами трех типов: Mk.VP с раздвижными станинами, однобрусным коробчатым Мk.ШТР и Mk.IVP (литера «Р» в марке лафетов обозначала пневматические колеса). Мk.ШТР позаимствовали практически без изменений от исходного образца, в то время как Mk.IVP был разработан фирмой «Виккерс» на основе лафета 105-мм гаубицы, спроектированной по заказу испанского правительства еще в 1922 г. Этот лафет отличался наличием выреза, позволяющего увеличить угол возвышения (теперь казенник орудия на больших углах возвышения не упирался в лафет, а уходил в вырез). Лафет с раздвижными станинами, разработанный предприятием RCD в Вулвиче, был внедрен в 1937 г. Он обеспечивал существенно больший угол горизонтальной наводки — 50° против 9° для однобрусных лафетов. Угол вертикальной наводки орудия на лафете Mk.VP составлял от -5 до + 37,5° (при сведенных станинах угол возвышения не превышал 15°). Орудие комплектовалось панорамным прицелом №7 или №7А.

25-фунтовая пушка-гаубица Mk.l — вариант глубокой модернизации 18-фунтовки.

18-фунтовая пушка-гаубица, ставшая основой 25-фунтовки.

25-фунтовка «с нуля»

Вновь производимые 25-фунтовые пушки-гаубицы получили обозначение Mk.II. Официально эту систему приняли на вооружение в декабре 1937 г., но валовое производство развернулось лишь в 1939 г.: до того производственные мощности арсеналов были заняты модернизацией 18-фун-товок. Ordnance QF 25-pdr Mk.II существенно отличалась от первой модели прежде всего полностью измененной конструкцией ствола с новым затвором. Весил створ с затвором и противовесом 510 кг (нарезы правосторонние, количество нарезов 26).

В этой системе была внедрена прорабатываемая с 1926 г. идея применения специальной поворотной платформы. На боевой позиции орудие устанавливалось на платформу колесами лафета, обретая возможность кругового обстрела. Конечно, с одной стороны, внедрение дополнительного «дивайса» сказалось на времени перевода системы в боевое положение, но с другой стороны, благодаря поворотной платформе удалось сохранить простой однобрусный лафет коробчатой конструкции. Без применения платформы угол горизонтальной наводки составлял всего 8°. «Двойка» комплектовалась панорамными прицелами №7А, №7С либо № 9, а также телескопическим прицелом для стрельбы прямой наводкой №29 или же № 41.

Для орудия Ordnance QF 25-pdr Mk.II было разработано пять модификаций ствола (во всех вариантах длина составляла 31 калибр):

— Mk.l — первоначальный вариант со свободной трубой;

— Mk.II — несколько измененный Mk.l; стволы канадского производства обозначались С Mk.II;

— Мk.Ш — усилена конструкция зарядной каморы; изменена конструкция затвора для предотвращения самопроизвольного выскальзывания снаряда при заряжании на больших углах возвышения. Производился с 1944 г.; также выпускался в Канаде как С Мк.Ш;

— Mk.IV — усилена конструкция казенной части;

— Mk.VI (обозначение Mk.V не использовалось) — послевоенная модель, принятая на вооружение в ноябре 1964 г. Изготавливалась с применением более качественной стали.

Тормоз отката гидравлический, накатник гидропневматический.

Для «двойки» применялись три модели лафетов. Стандартный лафет Mk.l — однобрусный, коробчатый, с изломом. Он обеспечивал диапазон углов вертикальной наводки в пределах от -5 до + 40° и поставлялся в комплекте с поворотной платформой №9. Для использования в джунглях разработали лафет Mk.II (так называемый «индийский образец») существенно облегченной конструкции. А поскольку колея его была меньшей, чем у Mk.l, то понадобилось разработать и поворотную платформу меньшего диаметра, получившую обозначение №22.

Наконец, следующим шагом в эволюции стало приспособление стандартного лафета Mk.I для применения с платформы №22. Так в конце 1944 г. появился лафет Мk.Ш. В него внесли и ряд других изменений, увеличив, в частности, угол возвышения до 55°. Правда, на таких углах возвышения нельзя было стрелять с поворотной платформы, а только с грунта. Вес системы в боевом положении на лафете Mk.II составлял 1800 кг. Отметим, что на стадии проектирования рассматривался вариант лафета с тремя станинами, подобного примененному в 2-фунтовой противотанковой пушке (а гораздо позже — в советской гаубице Д-30), но от него отказались, сочтя чрезмерно сложным и тяжелым.

Сборка 25-фунтовых гаубиц Mk.ll.

Производством орудий Mk.II в Великобритании занимался концерн «Виккерс», выпустивший на своих заводах в Шеффилде и Ньюкасле 12253 такие артсистемы. Кроме того, 25-фунтовка изготавливалась в Канаде и Австралии (всего 1315 единиц). Около 1000 орудий было поставлено из Великобритании в Канаду для установки на самоходках «Секстон» — канадское производство не покрывало собственных потребностей.

Единственным серьезным изменением, внедренным в ходе серийного производства, стало введение в 1942 г. двухкамерного дульного тормоза системы «Солотурн», необходимого для стрельбы бронебойным снарядом на усиленном заряде. Такие орудия иногда обозначались Mk.II/l. Характерно, что орудия австралийского производства дульным тормозом не комплектовались: на Дальневосточном театре военных действий проблема борьбы с танками была далеко не такой актуальной, как в Северной Африке.

Лафет Mk.II от 25-фун-товки использовался для одной из модификаций 17-фунтовой (76,2-мм) противотанковой пушки.

Такое орудие получило официальное обозначение Ordnance QF 17-pdrMk.I on Carriage Mk.II, а в войсках было прозвано «фазаном» (Pheasant). Эти пушки воевали в Северной Африке, впервые вступив в бой в феврале 1943 г.

Система MARC на испытаниях.

25-фунтовая пушка-гаубица Mk.ll на лафете Mk.ll.

Хотя лафет 25-фунтовки не был рассчитан на столь высокие нагрузки (начальная скорость 17-фунтового снаряда составляла 884 м/с против 518 м/с для 25-фунтового), в целом орудие оказалось неплохим. Однако для противотанковых пушек схема лафета с раздвижными станинами являлась предпочтительнее, чем коробчатого — она обеспечивала большие углы горизонтальной наводки без необходимости применения поворотного круга.

Концептуально довольно оригинальной разработкой стала система MARC (Mobile Armoured Revolving Cupola — мобильный бронированный вращающийся купол). Эта концепция, предложенная офицером Свободной Франции М. Рибо, представляла собой бронированную башню с 25-фунтов-кой, установленную на четырехколесном лафете, состоящем из двух тележек. При необходимости огонь можно было вести и с колес, но штатным режимом было применение MARC со стационарных позиций. Испытания данной системы велись до 1944 г., но в конечном итоге от нее отказались: союзники к тому времени вполне обходились традиционными буксируемыми и самоходными гаубицами.

Боеприпасы

Существует мнение, что орудие — всего лишь средство доставки, оружием же является снаряд. Действительно, боевые возможности артиллерии в значительной мере определяются характеристиками боеприпасов. В боекомплект 25-фунтовки изначально входили три основных типа снарядов:

— осколочно-фугасный Mk.ID HE, снаряженный, как правило, аматолом, реже — TNT либо RDX;

— бронебойный трассирующий Mk.IT;

— дымовой Mk.ID BE;

В годы войны появились новые варианты, в частности, трассирующий осколочно-фугасный снаряд Mk.IIDT HE. В 1944 г. приняли на вооружение пристрелочный снаряд — дымовой с цветным дымом (желтым, красным, зеленым либо синим). Годом ранее появился парашютный осветительный снаряд со временем горения 25-30 с. В Северной Африке нашли применение агитационные снаряды, переделывавшиеся в полевых условиях из дымовых.

Осколочно-фугасный снаряд комплектовался ударными взрывателями различных типов — применялось не менее девяти британских взрывателей (№115Е, 117, 117В, 119, 119В, 213, 222, 231, 232), плюс два американских (Т97Е6 и Т97Е9). Для дымового снаряда стандартным был дистанционный взрыватель №210. В ходе боевых действий в Северной Африке такими взрывателями комплектовали и осколочно-фугасные снаряды — ударные взрыватели в песчаной почве часто не срабатывали.

Выстрелы комплектовались четырьмя зарядами — 1-м, 2-м, 3-м и усиленным. Заряд представлял собой гильзу, внутри которой размещались мешочки разного цвета с порохом: красный для 1-го заряда, красный и белый для 2-го, красный, белый и голубой для 3-го, а для усиленного — еще и дополнительный пучок. Дальность стрельбы составляла: на 1-м заряде — 3566 м, на 2-м — 7132 м, на 3-м — 10790 м, на усиленном — 12253 м. Выстрелы относились к «полуунитарным» — снаряды и гильзы с зарядами хранились и перевозились отдельно, но перед заряжанием соединялись. Такое решение позволяло соединить преимущества унитарного заряжания (высокая скорострельность) и раздельного (широкий выбор метательных зарядов). Характерно, что для тренированного расчета «полуунитарное» заряжание не было проблемой для достижения высокого темпа огня. В частности, зарегистрирован случай, когда расчет 25-фунтовки из состава 4-го полевого полка Королевской канадской артиллерии выпустил в течение одной минуты 17 снарядов. Естественно, что для «среднестатистического» расчета данный показатель был ниже, но, тем не менее, скорострельность пушек-гаубиц считалась вполне удовлетворительной — 6-8 выстрелов в минуту (непродолжительно).

Штатный боекомплект на одно орудие составлял 142 снаряда — 114 осколочно-фугасных, 16 дымовых и 12 бронебойных.

Организация

Основной тактическое единицей британской полевой артиллерии к началу Второй мировой войны был двух-батарейный полк (до 1938 г. артполки именовались бригадами). Каждая батарея включала 12 18/25-фунтовых орудий, сведенных в три четырехорудийных взвода (в полках со старыми системами полагалось иметь один взвод в каждой батарее с 4,5-дюймовыми гаубицами, а два других — с 18-фунтовыми пушками). Таким образом, полк имел 24 артсистемы, а численность его личного состава достигала 580 человек. Для самообороны в полку имелось 10 ручных пулеметов и 9 противотанковых ружей «Бойс» (не считая личного оружия). Полк был полностью моторизованным — число транспортных средств в нем превышало 120 единиц (плюс почти три десятка мотоциклов). В силу верности традициям все артполки с легкими полевыми орудиями делились на два вида — полевые полки Королевской артиллерии и полки Королевской конной артиллерии, но в организационном отношении различий между ними не имелось. В пехотную дивизию входило, как правило, три артполка — всего 72 орудия.

После Дюнкерка полки полевой артиллерии были реорганизованы в целях обеспечения большей тактической гибкости: из двухбатарейных они стали трехбатарейными, что лучше согласовывалось с задачами поддержки пехотных бригад трехбатальонного состава. Однако 12-орудийные батареи были трудноуправляемыми, поэтому состав батарей сократили до восьми орудий (два взвода по четыре орудия). Таким образом, общее количество артсистем в полку не изменилось. Численность личного состава несколько увеличилась, достигнув почти 700 человек. В составе штабной батареи полка появился взвод 20-мм зениток (8 единиц). Существенно возросло количество пулеметов (до 26 единиц) и противотанковых средств ближнего боя (14 гранатометов PIAT). Появилась и бронетанковая техника — шесть БТР «Универсал» и три машины передовых наблюдателей на базе танка.

Организация дивизионной артиллерии изменений не претерпела — три полка по 24 пушки-гаубицы. Несколько особняком стояли индийские дивизии, действовавшие в Бирме. В их составе был один полк 25-фунтовок стандартной организации, один полк смешанного состава — две батареи (16 орудий) пушек-гаубиц и одна минометная батарея (16 3-дюймовых минометов) и один полк индийской горной артиллерии, имевший на вооружении 12 3,7-дюймовых (94-мм) горно-вьючных гаубиц. Наконец, полки двух британских дивизий, также действовавшие в Бирме, имели по две батареи 25-фунтовок и по одной — 94-мм горных гаубиц (в 1943 г. одна из батарей 25-фунтовок в этих полках была перевооружена самоходками М7 «Прист» и полки стали именоваться «штурмовыми полевыми»). На Североафриканском и Европейском ТВД полки Королевской конной артиллерии, приданные танковым дивизиям, перевооружались самоходными орудиями. В большинстве случаев танковые дивизии имели лишь по два артполка.

Трехосный тягач «Моррис» CDSW с 25-фунтовой пушкой Mk.l.

Существенная реорганизация полевых артполков была проведена во второй половине 1950-х гг.: они стали смешанными — две батареи 25-фунтовых пушек-гаубиц и одна — 5,5 дюймовых (139,7-мм) орудий. Количество орудий в батарее сократилось до шести. На вооружение также приняли батарейные командные пункты на базе колесного БТР «Сарацин».

Орудийный расчет 25-фун-товки состоял из шести номеров:

№1 — командир,

№2 — замковый,

№3 — наводчик,

№4 — заряжающий,

№5 — подносчик,

№6-установщик взрывателя.

Тягачи

В британской артиллерии с 1930-х гг. использовалась исключительно механическая тяга. Для 25-фунтовых орудий Mk.I стандартным считался гусеничный тягач «Лайт Дрэгон» Mk.IID фирмы «Виккерс», реже применялся трехосный (6×4) колесный тягач «Моррис» CDSW. С 1937 г. началась разработка семейства новых артиллерийских двухосных полноприводных тягачей, известных под обозначением FWD FAT, или же «Квад». Первым в этом семействе стал «Ант» фирмы «Гай». Но большинство этих машин было потеряно в июне 1940 г. во Франции. Гораздо более распространенным стал «Моррис» С8 «Квад», выпускавшийся в двух модификациях: Mk.I с закрытым кузовом и Mk.II — с открытым верхом. Наиболее же часто встречающимся был канадский вариант «Квада» — FG-T. Канадские филиалы «Форда» и «Дженерал Моторса» выпустили в общей сложности 22000 таких машин. Производились полноприводные тягачи и в Индии — под маркой «Кэрриер».

Тягачи типа «Квад» отличались довольно компактной компоновкой. Они обеспечивали относительно комфортное размещение расчета, но вот для боекомплекта места практически не оставалось. Поэтому в комплекте с25-фунтовками применялись одноосные прицепы — артиллерийские передки. Существовало два их типа — довоенный №24 и №27 военного выпуска. Оба обеспечивали размещение 32 снарядов и такого же количества зарядов, а также необходимых приспособлений и инструмента для орудия. Передок №27 имел несколько меньшую высоту, а также был проще в изготовлении. К тому же, на нем выделялось место для перевозки поворотной платформы.

Буксировка 25-фунтовой гаубицы Mk.ll тягачом «Моррис» (С8) «Квад».

25-фунтовка на грузовой платформе автомобиля-амфибии GMC-DUCW-353.

Боевое применение

На момент начала Второй мировой войны британская артиллерия находилась в стадии перевооружения. Велось освоение 18/25-фунтовокМк.1; к поставкам «двоек» еще, по сути, не приступили: к 1 сентября 1939 г. было изготовлено лишь 78 стволов и ни одного лафета. Полномасштабные поставки Mk.II начались лишь в апреле 1940 г. В итоге, Британские экспедиционные силы прибыли во Францию, имея на вооружении наряду с Mk.I старые 18-фунтов-ки (в некоторых полках одна из батарей вооружалась такими системами, а другая — 18/25-фун-товками), а также 4,5-дюймовые гаубицы. Особой славы в кампании 1940 г. они не снискали. 704 18/25-фунтовки оказались потеряны во Франции — частью уничтожены, а частью стали германскими трофеями. Они были приняты на вооружение вермахта под обозначением 8,76 cm feldkanone 281 (е) для орудий на лафетах Mk.IVP и 8,76 cm feldkanone 282 (е) — на лафетах Mk.VP. 334 орудия удалось эвакуировать в Англию. Правда, не установлено, какую часть из них составляли Mk.I, а какую — орудия других систем.

По состоянию на июнь 1940 г. парк легкой полевой артиллерии был представлен следующими системами:

— 18-фунтовые пушки — 126 в Великобритании и 130 на заморских территориях;

— 18/25-фунтовые орудия — соответственно, 269 и 146;

— 25-фунтовые пушки-гаубицы — 90 в метрополии (в других регионах этих систем не имелось).

25-фунтовые пушки-гаубицы Mk.II в первую очередь поступили на вооружение канадских частей, прибывавших в Великобританию без вооружения, а также ряда полков Территориальной армии (ТА). Именно 51-й полевой артполк ТА впервые применил новые орудия в бою. В начале апреля 1940 г. его 203-я батарея прибыла в составе англо-французских экспедиционных сил в Норвегию. Там она сражалась в районах Харстада, Мосьена, Намсоса и Хааквика. 31 мая орудия батареи были захвачены немецкими войсками.

Звездным часом для Mk.II стали боевые действия в Северной Африке. В сентябре-декабре 1940 г. артбатареи, вооруженные этими системами, принимали активное участие в отражении итальянского наступления в Египте. Наряду с обычными для полевой артиллерии задачами 25-фунтов-ки успешно задействовались и в качестве противотанкового средства для борьбы с легкобронированными итальянскими танками. Но появление в Ливии Африканского корпуса с немецкими танками изменило ситуацию: огонь этих пушек против, например, Pz.IV оказался эффективен лишь с 350-400 м. По итогам кампании 1942 г. гораздо целесообразнее было признано использование 25-фун-товок для огня с закрытых позиций по танковым колоннам во время их выдвижения к переднему краю, чем использование их в качестве классических противотанковых пушек, стреляющих прямой наводкой. В этом отношении их превосходили даже 6-фунтовые (57-мм) противотанковые пушки, не говоря уже о мощных 17-фунтовках.

Пыталось английское командование применять Mk.II и для контрбатарейной борьбы против немецких 88-мм зениток, использовавшихся в Африканском корпусе в качестве противотанковых орудий. В связи с этим интересно сопоставить их баллистические характеристики: при почти одинаковом калибре (87,6 и 88 мм) британская пушка-гаубица имела начальную скорость снаряда 518 м/с и максимальную дальность стрельбы 12350 м, в то время как германская зенитка — соответственно 800 м/с и 14800 м.

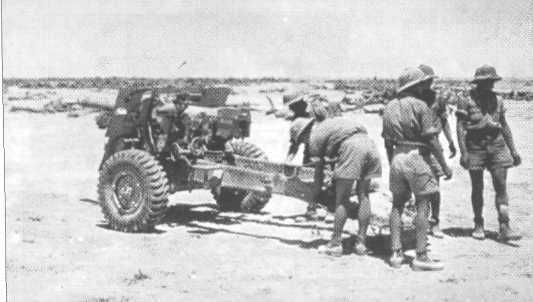

25-фунтовая пушка-гаубица Mk.ll в ходе боев в Северной Африке.

25-фунтовая пушка-гаубица Mk.ll в составе австралийских войск приняли участие в боевых действиях на Новой Гвинее.

Эта 25-фунтовая пушка-гаубица досталась в качестве трофея немцам в Северной Африке.

Опыт боевых действий в Северной Африке показал насущную необходимость массирования артиллерийского огня. Если ранее основной огневой единицей считалась батарея, то с 1942 г. британское командование внедрило систему типовых схем применения более крупных групп артиллерии. Например, кодовое обозначение «Майк» было присвоено задачам, требующим привлечения артполка (24 орудия), «Анкл» — сосредоточения огня всех трех полков дивизии (72орудия), «Виктор» -привлечения артиллерии корпуса (150-250 орудий). Действительно, попытки использовать 25-фунтовки в лучших традициях конной артиллерии («бей-беги» с огнем с открытых позиций) вели к значительным потерям. А вот концентрированный огонь с закрытых позиций давал прекрасные результаты. Например, в апреле 1942 г. под Тобруком огневой налет полка пушек-гаубиц по группе из примерно 30 вражеских танков привел к уничтожению пяти из них, остальные же вынуждены были отступить. Наибольшая же концентрация артиллерии была достигнута под Эль-Аламейном. В артподготовке в ночь на 23 октября 1942 г. здесь задействовали 834 орудия. Огонь велся не только по скоплениям войск, но и по площадям — для уничтожения проволочных заграждений и минных полей. В течение последующих 12 дней боев среднесуточный расход снарядов на одну 25-фунтов-ку составил 102 штуки. В ночь на 2 ноября в полосе атаки 2-й новозеландской дивизии плотность расположения 25-фунтовок составила 52 орудия на 1 километр (одно орудие приходилось примерно на 19 м фронта). Темп огня в ту ночь составлял в среднем два выстрела в минуту на орудие. Значительное внимание под Эль-Аламейном уделялось организации контрбатарейной борьбы. Велась она по данным аэрофоторазведки, а также по засечкам вспышек выстрелов вражеских батарей.

Отметим, что 25-фунтовки несли службу не только в песках Северной Африки, но и среди ледников и скал Исландии: в составе британского контингента, переброшенного в эту страну для противодействия возможному германскому вторжению, была и батарея этих пушек-гаубиц.

Во время кампании в Европе с 1944 г. наряду с 25-фунтовыми пушками-гаубицами Mk.II во все возрастающих количествах применялись САУ «Секстон» канадского производства с теми же артсистемами. Интересно отметить, что британцы отказались от американских 105-мм самоходных гаубиц «Прист», переоборудовав большинство полученных из США самоходок в бронетранспортеры. Мотивам подобного поступка было стремление к стандартизации артиллерийского вооружения. В то же время несколько меньшая разрушающая способность 87,6-мм снаряда по сравнению со 105-мм, по мнению британских военных, с лихвой компенсировалось большей скорострельностью. Опубликованы материалы допросов немецких военнопленных, называвших 25-фунтовки «автоматическими».

Организация артиллерии оставалась прежней — 24-орудийные полки, по три полка на дивизию. Но управление огнем значительно улучшилось. В состав полков ввели подразделения передовых артиллерийских наблюдателей, комплектовавшиеся опытными офицерами и получившие на вооружение легкие гусеничные бронетранспортеры «Универсал». Во все звенья управления от батальона и выше ввели артиллерийских офицеров связи, отвечавших за организацию непосредственной огневой поддержки. Все это дополнялось огромным расходом боеприпасов — снарядов не жалели. Для примера, за восемь дней напряженных боев в Нормандии (с 20 по 27 июля 1944 г.) 72 орудия 2-й канадской дивизии выпустили 193000 снарядов. То есть, в сутки каждое орудие производило в среднем 335 выстрелов!

Наряду с британскими частями и формированиями доминионов, пушки-гаубицы Mk.II в годы Второй мировой войны широко использовались в подразделениях союзников — Свободной Франции, Польши, Нидерландов, Бельгии, Греции. Например, в польских частях на Западе 25-фунтов-ками было вооружено в общей сложности 14 полков (по три в 3-й, 4-й и 5-й пехотных дивизиях, по одному в 7-й пехотной, 1 -й и 2-й танковых, а также два полка корпусного подчинения). Первая американская дивизия, переброшенная в Европу (34-я пехотная), также получила 25-фунтовые пушки-гаубицы вместо штатных 105-мм гаубиц для своих трех легких артдивизионов. С этими орудиями дивизия прошла подготовку в Северной Ирландии и Шотландии, с ними же пошла в бой в ноябре 1942 г. в Северной Африке, лишь под конец кампании в Тунисе заменив их 105-мм гаубицами. На рубеже 1944/45 гг. командование британской 21-й группы армий передало американской 9-й армии 100 орудий Mk.II и 300000 выстрелов к ним, чтобы компенсировать потери, понесенные американцами в ходе боев в Арденнах. Трофейные 18/25-фунтовые орудия использовались вермахтом в ходе боев во Франции в 1944 г. А в Африке 25-фунтовки попали даже в штаты германских танковых дивизий — разведывательные батальоны 15-й и 21-й ТД получили по четыре таких орудия вместо стандартных 75-мм пехотных орудий.

Австралийский вариант

Во время Второй мировой войны 25-фунтовая пушка-гаубица Mk.II показала себя универсальным орудием, вполне отвечающим требованиям североафриканского и европейского театров военных действий. Но вот для островов Тихого океана она мало подходила. Первыми это осознали австралийцы, с 1942 г. ведущие тяжелые бои против японских войск в джунглях Новой Гвинеи. Наиболее тяжелым средством огневой поддержки, способным применяться в тех условиях, были 3-дюймовые (76,2-мм) минометы. В связи с этим директор артиллерии австралийской армии бригадир Дж. О’Брайен предложил создать предельно облегченный вариант 25-фунтовки, к тому же разборный — для обеспечения перевозки по воздуху.

Реализовать это задание взялась фирма «Чарлз Руволт Пти. Лтд.», в краткие сроки изготовившая прототип. 10 декабря 1942 г. начались его испытания, а в следующем году орудие поступило на вооружение под обозначением Ordnance QF 25-pdr Short (Aust) Mk.I on Carriage Light (Aust) Mk.I, т.е. «25-фунтовое короткое скорострельное орудие (австралийское) Mk.I на легком лафете (австралийском) Mk.I». Был укорочен ствол, применены пневматики меньшего диаметра, введен облегченный лафет без характерного излома, но с сошником и небольшим колесом под хоботовой частью для облегчения перекатывания силами расчета. Австралийские конструкторы отказались от применения щита и поворотной платформы. В итоге, орудие без труда могло буксироваться джипом. Допускалась разборка на 14 вьюков для перевозки на мулах. Для разгрузки колес ввели два опорных башмака под осью лафета, опускавшихся на грунт при подготовке к стрельбе. При испытаниях оказалось, что пламя выстрела из их укороченного ствола может повредить противооткатные приспособления, поэтому орудие снабдили коническим пламегасителем. Платой за облегчение конструкции стало уменьшение максимальной дальности стрельбы до 9910 м, но это было сочтено вполне достаточным для боев в джунглях.

В Австралии произвели 212 «коротких» орудий, прозванных в войсках «бэби». Заинтересовались подобной конструкцией и в Британии: во время боев в Италии английские части чувствовали острую нехватку горной артиллерии, вынудившую даже перевооружить два артполка американскими 75-мм горными гаубицами М2. Но разработка варианта 25-фунтовки, обозначенного Mk.IV, затянулась — английские военные требовали внесения изменений в конструкцию, обеспечивающих стрельбу на усиленном заряде. В итоге, два опытных образца были готовы лишь в мае 1945 г., а после окончания боев в Европе работы по этому варианту свернули.

Первыми частями, получившими облегченные 25-фунтовки, стали 2/4-й и 2/12-й полевые артполки, приданные соответственно 7-й и 9-й австралийским пехотным дивизиям, воевавшим на Новой Гвинее. Австралийские батареи существенно отличались по организации от британских батарей.

Типовая батарея включала управление (четыре джипа и один легкий прицеп) и два огневых взвода-в каждом четыре орудия, семь джипов и один тягач D6 с 1-т прицепом. Возимый боекомплект составлял 24 выстрела на орудие, перевозимые на джипах, а также дополнительно 88 выстрелов на тягаче. Прослужили «короткие» 25-фунтовки недолго: практически сразу после окончания Второй мировой их сменили стандартные пушки-гаубицы. Несколько орудий в сентябре 1943 г. передали американскому 503-му парашютному полку, сражавшемуся бок о бок с австралийцами на Новой Гвинее.

Австралийское «короткое» 25-фунтовое орудие «бэби».

25-фунтовые гаубицы Mk.ll составляли основу полевой артиллерии Индии в послевоенные годы.

Войны после войны

В Корее в составе британского контингента войск ООН последовательно находились три полка 25-фунтовых пушек-гаубиц: 45-й полевой артполк — с ноября 1950 г. по ноябрь 1951 г., 14-й — с ноября 1951 г. по декабрь 1952 г. и, наконец, с декабря 1952 г. по декабрь 1953 г. — 20-й. В начальный, маневренный, период войны 45-й полк отличился при поддержке Глочестерского полка в битве на реке Имджин. В дальнейшем, когда линия фронта стабилизировалась, 25-фунтовки осуществляли планомерное огневое воздействие по целям, вскрытым разведкой. При этом британские артиллеристы тесно взаимодействовали со звеном самолетов-корректировщиков «Остер» Mk.VII. Но в этом отношении Mk.II существенно уступали американским 155-мм гаубицам. По сути, война в Корее ознаменовала «начало конца» эпохи полевых орудий калибра менее 100 мм.

Тем не менее относительно легкие 25-фунтовки продолжали применяться в регионах со сложными природно-климатическими условиями. Прежде всего, таким регионом стала Малайя, где британские войска (а главным образом — гуркские дивизии) с 1948 по 1960 г. сражались против прокоммунистических партизан. Все эти годы здесь находились подразделения Королевской артиллерии: если пехота была по преимуществу колониальной, то артиллерия — британской. Характер боевых действий существенно отличался от Второй мировой и корейской войн. Ни о каком массировании речь не шла по причине отсутствия подходящих целей для сконцентрированного огня артполка или хотя бы батареи. Взводы и даже отдельные орудия придавались отрядам пехоты, действовавшим в джунглях. Дороги, а вернее — практически полное отсутствие таковых на театре военных действий, вынудили отказаться от британских тягачей. Гораздо лучше во влажном климате показали себя американские 2,5-т грузовики GMC, полученные из Австралии.

Несколько батарей 25-фунтовок задействовали в агрессии против Египта в 1956 г. Среди них была 97-я батарея 33-го парашютного артполка, входящего в состав 16-й отдельной воздушно-десантной бригады. С августа 1956 г. она принимала участие в противопартизанских операциях в горах Трудос на Кипре, а в ноябре морским путем была переброшена в зону Суэцкого канала. Там же действовали 20-й полевой артполк и 50-я батарея 23-го артполка.

В британских строевых частях 25-фунтовки эксплуатировались до 1967 г. В боевых условиях британцы в последний раз использовали Mk.II в Омане 19 июля 1972 г. в окрестностях порта Мирбат, когда несколько бойцов SAS совместно с правительственной частью вели огонь из такого орудия по отряду местного восставшего племени. В учебных целях 25-фунтовки использовались до 1980-х гг. (по другим данным — до 1975 г.). Последней же частью британской армии, на вооружении которой находились такие орудия, был салютный взвод Почетной артиллерийской роты, распрощавшийся с ними в 1992 г.

Очень широко Mk.II использовались в армиях других стран — в первую очередь тех, которые образовались после развала британской империи. В частности, они составляли основу полевой артиллерии Индии и Пакистана вплоть до начала 1970-х гг. и применялись во всех конфликтах между этими странами, а также в пограничном конфликте Индии с Китаем в ноябре 1962 г.

В ЮАР 25-фунтовая пушка-гаубица Mk.II в послевоенный период была стандартизована как G1 и активно применялась в многочисленных вооруженных конфликтах с соседями. Армия Родезии использовала такие орудия во время «Войны в буше», в ходе которой оказалось, что 25-фунтовки неспособны эффективно уничтожать бункеры повстанческих баз.

Последний эпизод, связанный с боевым применением 25-фунтовых пушек-гаубиц, имел место в апреле 2003 г.: такие орудия использовались курдскими формированиями в Северном Ираке. В настоящее время 25-фунтовки все еще находятся на вооружении Ирландии (в резервных частях) и национальной гвардии Кипра. Во многих странах она до сих пор используется как салютная и церемониальная — от островов Фиджи на Тихом океане (четыре 25-фунтовки) до Бермудских островов в Атлантике (пара 25-фунтовок составляет единственное тяжелое вооружение Королевского Бермудского полка).

Тактико-технические характеристики 25-фунтовой пушки-гаубицы Mk.ll

на лафете Мк. II

В британской терминологии тех времен аббревиатурой BL (Breech Loading, т.е. казно-зарядное) обозначались орудия с раздельным заряжанием, a OF (Quick-Firing, т.е. скорострельное) — орудия с унитарными выстрелами.

RCD — Royal Carriage Department, т.е. Королевские лафетные мастерские.

FWD FAT — Four Wheel Drive Field Artillery-Tractor, т.е. полноприводный полевой артиллерийский тягач.

Отметим, что сами британцы отдают пальму первенства в массировании артиллерии Красной Армии.

militaryarticle.ru

Артиллерийские орудия русской армии 2-й половины 18 века. Галерея 7.

3-фунтовая полковая пушка конструкции В.Д. Корчмина. Первая пол. 18 в.

Russian 3-pdr regimental gun. V.D. Kortchmin system. Beginning of the 18 c.

Ствол 1/2 пудовой гаубицы. Ствол бронзовый. Длина 99 см. Масса 267 кг. Отлит в 1731 г. мастером Андреем Арнольтом. На дульной части ствола изображён государственный герб, украшенный цепью ордена св. Андрея Первозванного с орденским девизом «За Веру и Верность». Экспозиция ВИМАИВиВС СПб.

Russian 1/2-pood field howitzer. 1731. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол 3-фунтовой полковой пушки, бронза. 1741 г. Экспозиция ВИМАИВиВС СПб.

Russian 3-pdr regimental gun. 1741. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 3-фунтовой полковой пушки, бронза. 1749 г. Экспозиция ВИМАИВиВС СПб.

Russian 3-pdr regimental gun. 1749. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

3-ф. полковая пушка. 1751 Armemuseum. Stockholm.

3-pdr regimental gun. 1751. Armemuseum. Stockholm.

DigitaltMuseum

3-фунтовая (76-мм) 44-ствольная мортирная батарея системы А. К. Нартова. Изготовлена в 1754 г в Санкт-Петербургском арсенале. Состоит из бронзовых мортирок калибром 76 мм и длиной 23 см каждая. Мортирки, укреплённые на горизонтальном деревянном круге диаметром 185 см, разделены на 8 секций по 5 или 6 мортирок в каждой и соеденены общей пороховой полкой. В хоботовой части лафета имеется винтовой подъёмный механизм для придания угла возвышения. Массового распространения подобные батареи не получили. Экспозиция ВИМАИВиВС СПб.

Experimental 3-pdr mortar gun ‘battery’ Nartov’s system. 1754. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

3-фунтовая 44-ствольная мортирная батарея системы А. К. Нартова. 1754 г. Экспозиция ВИМАИВиВС СПб.

Experimental 3-pdr mortar gun ‘battery’ Nartov’s system. 1754. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Чертеж шуваловской ‘секретной гаубицы’ обр. 1753 г. Калибр 96х212 мм, вес 30, пудов. (АИМ, нив. № 2/17)

Shuvalov’s secret howitzer. Model 1753.

ВИМАИВиВС

Полевая «секретная» гаубица образца 1753 года системы П. И. Шувалова. Ствол бронзовый. Калибр 95х207 мм. Длина 162 см. Масса 491 кг. Изготовлена в 1753 году в Москве. После успешных испытаний гаубицы сенат приказал «хранить в арсенале за печатью, дабы имеющаяся в ней инвенция, кроме наружности, никому открыта быть не могла». Дальность стрельбы 532 м. Идея создания гаубицы, специально предназначенной для стельбы картельчю была предложена П.И. Шуваловым. Разработку нового орудия осуществлили майор Мусин-Пушкин и пушечный мастер Михаил Степанов. Экспозиция ВИМАИВиВС СПб.

Shuvalov’s «Secret» howitzer, model 1753, system created by Count P. I. Shuvalov, Chief of Artillery, bronze barrel, caliber 95×207 mm, length of barrel 162 cm, weight 491 kg, range 532 m, produced in Moscow. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Полевая «секретная» гаубица образца 1753 года системы П. И. Шувалова. Экспозиция ВИМАИВиВС СПб.

Shuvalov’s «Secret» howitzer, model 1753, system created by Count P. I. Shuvalov. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Профильный вид 12-фнт пушки. 1758 г.

The russian 12-pdr Cannon. 1758.

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 12-фнт пушки. 1758 г.

The russian 12-pdr Cannon. 1758.

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 6-фнт пушки. 1758 г.

The russian 6-pdr Cannon. 1758.

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 6-фнт пушки. 1758 г.

The russian 6-pdr Cannon. 1758.

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид орудия ‘Близнята’. 1758 г.

The russian gun ‘twins’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План орудия ‘Близнята’. 1758 г.

The russian gun ‘twins’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 2-картаульного ‘Единорога’. 1758 г.

The russian 2 kartaun (96-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 2-картаульного ‘Единорога’. 1758 г.

The russian 2-kartaun (96-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 1-картаульного ‘Единорога’. 1758 г.

The russian 1-kartaun (48-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 1-картаульного ‘Единорога’. 1758 г.

The russian 1-kartaun (48-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 1/2-картаульного ‘Единорога’. 1758 г.

The russian 1/2-kartaun (24-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 1/2-картаульного ‘Единорога’. 1758 г.

The russian 1/2-kartaun (24-pdr) ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 12-фунтового ‘Единорога’. 1758 г.

The russian 12-pdr ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 12-фунтового ‘Единорога’. 1758 г.

The russian 12-pdr ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Профильный вид 8-фунтового ‘Единорога’.

1758 г. The russian 8-pdr ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

План 8-фунтового ‘Единорога’. 1758 г.

The russian 8-pdr ‘Unicorn’. 1758

Историко-мемориальный зал ВА РВСН им. Петра Великого

Секретная гаубица Шувалова.

Shuvalovs’ secret howitzer.

1. Чертеж 1/4-пуд. (122 мм) единорога обр. 1757 г. Вес 16 пуд. АИМ, инв. № 10/58).

2. Чертеж 28-фунт. (160-мм) пугачёвского ‘секретного единорога’. Вес 48 пудов (Реконструкция)

1. Russian «Unicorn». Model 1757.

2. Pugatchevs’ 28-pdr ‘secret unikorn’ (Reconstruction)

ВИМАИВиВС

4. Чертеж шувалевской ‘секретной гаубицы’ обр. 1758 г. Калибр 67 х 133 мм, вес 8 пуд. 28 фунт. (АИМ, инв. № 10/61).

5. Чертеж дульной и казенной части мушкетона второй половины XVIII в. Калибр 23 х 54 мм. (АИМ, инв. № 1/169).

6. Чертеж пугачевской ‘секретной гаубицы’. Калибр . 154х260 мм, вес окало 30 пуд. (Реконструкция).

4. Shuvalov’s «Secret» howitzer, model 1758. Caliber 67×133 mm.

5. The Musketoon. 2nd half 18 c. Caliber 23×54 mm.

6. Pugatchevs’ «secret unikorn» Caliber 154×260 mm. (Reconstruction)

ВИМАИВиВС

3-фунтовая пушка. В ходе оккупации Зимой 1757-1758 гг. орудия русской армии ставились на сани (Коллекция Форт-Нельсон)

The Russian 3-pdr gun. The winter 1757-1758.

24-фунтовое орудие (ядра, крупная вязаная картечь, мелкая насыпная картечь в металических корпусах, крупная картечь), прибойник скребок, банники.

The Russian 24-pdr gun.

1/5- или 1/4-пудовый единорог; на лафетах более тяжелых единорогов малых зарядных ящиков не устанавливали.

The 1/5- or 1/4-pood Unicorn.

Ствол 1-пудовой осадной гаубицы, бронза. Отлит в Риге. 1756 г. Экспозиция ВИМАИВиВС СПб.

1-pood siege howitzer barrel. 1756. Riga’s founding.  Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

1/2-пудовый единорог (20-фунтовая гаубица), один из образцов новых артиллерийских систем, разработанных Даниловым и Мартыновым.

The russian 1/2-pood (20pdr) howitzer. Danilov and Martynov’s system.

Ствол 6-фунтовой полевой «новоинвентованной» пушки, бронза. Отлит по чертежам А.К. Нартова. В дульной части ствола раструб (гранатный котел) 0,5 пуда для стрельбы гранатами. 1756 г. Экспозиция ВИМАИВиВС СПб.

6-pdr «new model» Nartov’s gun. 1756.  Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол секретной полевой гаубицы обр. 1758 г. системы Шувалова, калибр 120х235 мм. Экспозиция ВИМАИВиВС СПб.

Shuvalovs’ secret howitzer. Model 1758. Caliber 120×235 mm. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол секретной полевой гаубицы обр. 1758 г. системы Шувалова, калибр 120х235 мм. Экспозиция ВИМАИВиВС СПб.

Shuvalovs’ secret howitzer. Model 1758. Caliber 120×235 mm. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 3-фунтовой полковой пушки, бронза. 1759 г. Экспозиция ВИМАИВиВС СПб.

The Russian 3-pdr regimental gun. 1759. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 3-фунтовой полковой пушки, бронза. 1759 г. Экспозиция ВИМАИВиВС СПб.

The Russian 3-pdr regimental gun. 1759. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 2-пудового осадного единорога. Ствол бронзовый. Длина 216 см. Масса 1662,5 кг. Отлит во второй половине XVIII в. Максимальная дальность стрельбы 3620 м. Орудие перевозилось на 16 лошадях. Орудийный расчёт — 20 человек. Использовался в полевой осадной артиллерии русской армии. Снизу — банник XVIII в. Экспозиция ВИМАИВиВС СПб.

2-pood siege Unicorn. Bronze barrel, length of barrel 216 cm, weight 1662.5 kg, Range max. 3620 m, 2nd half of 18 c. founding. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол 8-фунтового полкового единорога. Ствол бронзовый. Длина 114 см. Масса 180 кг. Отлит во второй половине XVIII в. Дальность 852 м. Экспозиция ВИМАИВиВС СПб.

8-pdr regimental Unicorn. Bronze barrel, length of barrel 114 cm, weight 180 kg, 2nd half of 18 c. founding. Range 852 m. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол 8-фунтового (107-мм) полковго единорога. 2-я пол 18 в. Экспозиция ВИМАИВиВС СПб.

8-pdr regimental Unicorn, 2nd half of 18 c. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол единорога поместной артиллерии. Ствол бронзовый. Калибр — 70 мм. 87 см. Масса 77,9 кг. Отлит во второй половине XVIII в. Экспозиция ВИМАИВиВС СПб.

The Unikorn of the local artillery. Bronze barrel, weight 77.9 kg, Caliber 70 mm. 2nd half of 18 c. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

3-ф. полковая пушка. 1782 г. Armemuseum. Stockholm.

3-pdr bronze regimental gun. 1782. Armemuseum. Stockholm..

DigitaltMuseum

3-ф. полковая пушка. 1782 г. Armemuseum. Stockholm.

3-pdr bronze regimental gun. 1782. Armemuseum. Stockholm.

DigitaltMuseum

Ствол 3-фунтовой полковой пушки, бронза. 1785 г. Экспозиция ВИМАИВиВС СПб.

3-pdr regimental gun. 1785. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

3-ф. полковая пушка. 1785 г. Armemuseum. Stockholm.

3-pdr bronze regimental gun. 1785 Armemuseum. Stockholm.

DigitaltMuseum

Ствол 8-фунтового (102-мм) единорога. Ствол бронзовый. Длина 126 см. Масса 220,7кг. Отлит в 1788 г в Санкт-Петербургском арсенале. В 1788 году в Свенкзундском сражении (Русско-шведская война 1788-1790 гг) единорог был захвачен шведами, в период войны 1808-1809 гг. возвращён русскими войсками при взятии крепости Свеаборг. Экспозиция ВИМАИВиВС СПб.

8 pdr Unicorn. Bronze barrel, length of barrel 126 cm, weight 220.7 kg. 1788 SPb founding. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол 1-пудового полевого единорога, бронза. Отлит в СПб арсенале. 1788 г. Экспозиция ВИМАИВиВС СПб.

1-pood field Unicorn. Bronze barrel, 1788 SPb founding. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 1-пудового полевого единорога. 1788 г. Экспозиция ВИМАИВиВС СПб.

1-pood field Unicorn. 1788. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 12-ф. единорога (350 кг) 1788 г. Armemuseum. Stockholm..

12 pdr Unicorn (350.0 kg.). 1788. Armemuseum. Stockholm.

DigitaltMuseum

6-ф. орудие. 1788 г. Armemuseum. Stockholm.

6-pdr canon. 1788. Armemuseum. Stockholm.

DigitaltMuseum

6-ф единорог (220 кг). 1788 г. Armemuseum. Stockholm.

6 pdr Unicorn (220.0 kg.). 1788. Armemuseum. Stockholm.

DigitaltMuseum

12-ф единорог (360 кг). 1789 г. Armemuseum. Stockholm.

12 pdr Unicorn (360.0 kg.). 1789. Armemuseum. Stockholm.

DigitaltMuseum

12-ф единорог (360 кг). 1789 г. Armemuseum. Stockholm.

12 pdr Unicorn (360.0 kg.). 1789. Armemuseum. Stockholm.

DigitaltMuseum

32-ф. мортира 1790 г. Armemuseum. Stockholm.

32-pdr mortar gun. 1790. Armemuseum. Stockholm.

DigitaltMuseum

6-фунтовая (95-мм) полевая пушка образца 1795 года. Ствол бронзовый. Длина 152 см. Масса 433 кг. Отлит в 1802 в Брянском арсенале. Экспозиция ВИМАИВиВС СПб.

6 pdr field gun. Model 1795. Bronze barrel, length of barrel 152 cm, weight 433 kg. 1802 Briansk founding. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

foto: George Shuklin

Ствол 12-фунтовой полевой пушки средней пропорции Обр. 1796 г., бронза. Отлит в СПб арсенале. 1800 г. Экспозиция ВИМАИВиВС СПб.

12 pdr field gun middle proportion. Model 1796. SPb founding. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

Ствол 12-фунтовой полевой пушки средней пропорции Обр. 1796 г. Экспозиция ВИМАИВиВС СПб.

12 pdr field gun middle proportion. Model 1796. Military-historical Museum of Artillery, Engineer and Signal Corps exposition.

syw-cwg.narod.ru

8-ф гаубица (172 кг) 1800 г. Armemuseum. Stockholm.

6 pdr howitzer (172.0 kg.) 1800. Armemuseum. Stockholm.

DigitaltMuseum

wars175x.narod.ru

25-фунтовая пушка-гаубица — универсальное орудие

Английская 25-фунтовая пушка-гаубица — одно из наиболее известных артиллерийских орудий Второй мировой войны. Своей популярностью она обязана удачному сочетанию пушечных и гаубичных свойств.

Британская 25-фунтовая пушка-гаубица заслужила свою высокую оценку благодаря мобильности, темпу огня и отличным поражающим качествам.

РАЗРАБОТКА

Курс на создание универсального орудия — пушки-гаубицы — английские военные взяли, основываясь на опыте Первой мировой войны. Однако только спустя полтора десятилетия после ее окончания, в октябре 1933 года, в Великобритании было принято принципиальное решение о калибре перспективной системы. Выбор остановили на 3,45 дюймах, или же 87,6 мм в метрической системе, поскольку применение большего калибра делало невозможным модернизацию под новые боеприпасы старых 18-фунтовых пушек.

В феврале 1938 года принятое для гаубиц обозначение калибра в дюймах изменили на «пушечное» обозначение в фунтах — так 3,45-дюймовое орудие стало 25-фунтовым. Тем самым подчеркивалось, что новая система должна стать прежде всего пушкой, и лишь во вторую очередь — гаубицей.

Из-за недостатка финансирования было решено изготовить первую партию новых орудий на основе 18-фунтовой пушки. В войсках и на складах находилось около 2 тыс. подобных артсистем, вполне пригодных к переделке. Орудия получили новый лейнер калибром 87,6 мм. В колесный ход ввели пневматические шины, обеспечивавшие буксировку механическими средствами тяги. Большинство орудий имело однобрусный лафет, и лишь небольшая часть пушек-гаубиц, получивших обозначение 25-pdr Mk I, получила лафет с раздвижными станинами. Однако главным было не это.

Дальность стрельбы Мк I оказалась меньше, чем требовали военные, и даже меньше, чем у старой 18-фунтовой пушки — всего 10 797 м. Но экономические обстоятельства оказались сильнее, и орудие приняли на вооружение.

НАСТОЯЩАЯ 25-ФУНТОВКА

Создание настоящей 25-фунтовки шло параллельным курсом. Орудие, получившее обозначение 25-pdr Mk II, отличалось от первой модификации новой конструкцией ствола и новым затвором. Особенностью Mk II стало оснащение артсистемы специальной опорной плитой, что позволяло при наличии даже однобрусного лафета вести обстрел на 360°. Последнее обстоятельство было особенно востребованным при реализации пушечных свойств орудия, в частности при борьбе станками. Без опорной плиты угол горизонтального обстрела составлял всего 8°. Тормоз отката у пушки-гаубицы был гидравлическим, а накатник — гидропневматическим. Орудие комплектовалось панорамным прицелом для стрельбы с закрытых позиций и телескопическим прицелом для стрельбы прямой наводкой.

Вертикальное наведение обеспечивалось в диапазоне от -5° до +40°. Заряжание пушки-гаубицы — раздельно-гильзовое. Стрельба была возможна с тремя основными и двумя дополнительными зарядами. Главным снарядом 25-фунтовой пушки-гаубицы была осколочно-фугасная граната, но орудие было способно стрелять дымовыми, осветительными и агитационными снарядами. Для стрельбы прямой наводкой орудие снабжалось небольшим числом 20-фунтовых (9 кг) сплошных калиберных бронебойных снарядов. Позже они были заменены на более мощные снаряды с баллистическим наконечником. Буксировка орудия осуществлялась с помощью передка, в котором перевозился боекомплект (32 артвыстрела), а также комплект принадлежностей орудия. В качестве средства тяги обычно использовался артиллерийский тягач «Моррис» С8 (4 х 4).

Серийное производство пушек-гаубиц Mk II началось только в 1939 году, так как до этого времени все арсеналы были заняты переделкой 18-фунтовых пушек. Производством Mk II в Великобритании занимался концерн «Виккерс», выпустивший на своих заводах в Шеффилде и Ньюкасле 12 253 единицы таких артсистем. Кроме того, 25-фунтовка выпускалась в Канаде и Австралии (в общей сложности 1315 единиц). Орудия канадского производства главным образом устанавливались на самоходки «Секстон».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 25-ФУНТОВОЙ ПУШКИ-ГАУБИЦЫ

  • Масса орудия, т: 1,8
  • Длина ствола, клб.: 31
  • Масса снаряда, кг: 11,5
  • Начальная скорость, м/с: 518
  • Макс, дальность стрельбы, м: 12 250
  • Расчет, чел.: 6
  • Скорострельность, выстр./мин.: 5
