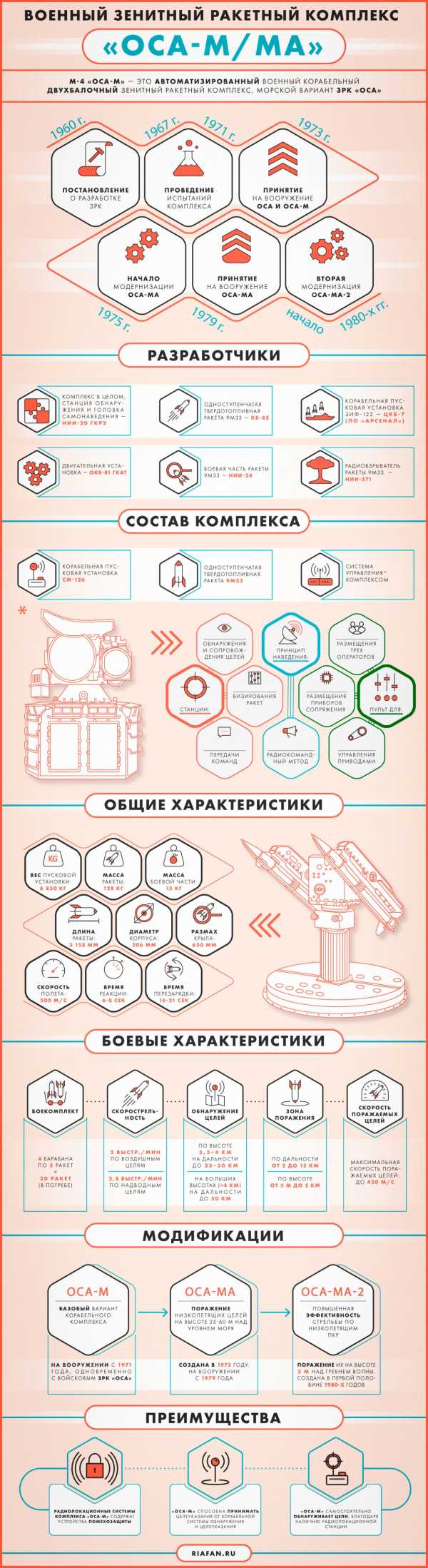

Военный зенитный ракетный комплекс «Оса-М»
Военный зенитный ракетный комплекс «Оса-М» — это автоматизированный военный корабельный двухбалочный зенитный ракетный комплекс. Подробнее — в материале Федерального агентства новостей.
Зенитным ракетным комплексом «Оса-М» вооружены сторожевые корабли советской постройки. Разработка данного комплекса осуществлялась с 1960 года, испытания проводились в 1967 году. В состав корабельного ЗРК входят зенитная управляемая ракета 9МЗЗ, пусковая установка ЗИФ-122, система управления 4Р-33, а также устройство хранения, подачи и заряжания ракет.
Главной особенностью системы управления и ее антенного поста — то, что в их состав входит не только радиолокационная станция (РЛС) наведения ракеты, но и небольшая РЛС кругового обзора, которая позволяет обнаружить воздушные цели в ближайшей зоне. Благодаря этому зенитный ракетный комплекс не требует целеуказания от РЛС общего обнаружения, несмотря на то, что такая возможность не исключается.
Таким образом, в результате совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса от шести до восьми секунд. Военный зенитный ракетный комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122, которая имеет устройство хранения, подачи и заряжания. Оно рассчитано на 20 ракет. Отметим, что конструкция пусковой установки очень необычна, не повторяется больше ни в одном ЗРК.
В 1975 году была начата первая модернизация комплекса, который получила наименование «ОСА-МА». В результате минимальная высота поражения потенциальной цели уменьшилась с 60 до 25 метров. Корабельные испытания модернизированного ЗРК проходили на малом противолодочном корабле проекта 1124 (тактический номер МПК-147) на Черном море. В 1979 году «ОСА-МА» приняли на вооружение.
В первой половине 80-х годов была разработана вторая модернизация данного зенитного ракетного комплекса с целью повышения эффективности стрельбы по низколетящим противокорабельным ракетам. Заметим, что модернизированный комплекс «ОСА-МА-2» может уничтожать цели, которые летят над гребнем волн на высоте от пяти метров.
riafan.ru
Оса (зенитный ракетный комплекс) — Википедия
Оса | |

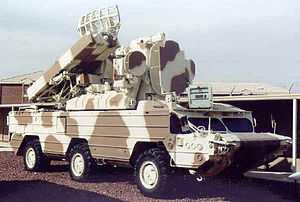

Боевая машина 9А33БМ3 зенитного ракетного комплекса 9К33М3 «Оса-АКМ» в экспозиции парка «Патриот». | |
9К33 | |
---|---|
Классификация | Зенитный ракетный комплекс |
Боевая масса, т | 18 |
Экипаж, чел. | 5 |
История | |
Разработчик | Научно-исследовательский электромеханический институт |
Производитель | |
Годы производства | 9К33 с 1970 по 1975 9К33М2 с 1975 по 1980 9К33М3 с 1980 по 1988[1] |
Годы эксплуатации | с 1971 |
Количество выпущенных, шт. | более 1200[2] |
Основные операторы | |
Размеры | |
Длина корпуса, мм | 9140 |
Ширина, мм | 2750 |
Высота, мм | 4200 (с опущенным радаром) |
Вооружение | |
Дальность стрельбы, км | 1,5..10 |
Другое вооружение | 4 х ЗУР 9М33 (6 ЗУР на модификациях) |
Подвижность | |
Тип двигателя | 5Д20Б-300Б |
Мощность двигателя, л. с. | 300 |
Скорость по шоссе, км/ч | 70 |
Скорость по пересечённой местности, км/ч | 35 по бездорожью 7..10 на плаву |
Запас хода по шоссе, км | 500 |
Колёсная формула | 6х6 |
Тип подвески | индивидуальная, торсионная на поперечных рычагах |
Преодолеваемый брод, м | плавает |
Оса на Викискладе |
«Оса» (индекс ГРАУ — 9К33, по классификации МО США и НАТО: SA-8 Gecko («Геккон»)) — советский автоматизированный войсковой зенитный ракетный комплекс. Комплекс является всепогодным и предназначен для прикрытия сил и средств мотострелковой (танковой) дивизии во всех видах боевых действий.
Разработка началась 27 октября 1960 года, принят на вооружение 4 октября 1971 года. Комплекс оснащён четырьмя зенитными управляемыми ракетами 9M33, модификация «Оса-АК» имеет 6 ракет 9М33М2, а «Оса-АКМ» — 6 ракет 9М33М3. На конец 2007 года является наиболее многочисленным в России комплексом войсковой ПВО. На вооружении состоят более 400 машин[3]. Имеет множество различных аналогов за рубежом.
Существуют более современные ракетные комплексы такие как Тор-М1/2, Панцирь-С1/2, ПЗРК «Верба», перспективный «Сосна», способные более эффективно выполнять задачи Осы-АКМ[4][5][6][7][8]. Оса, в отличие от них, имеет затруднения при перехвате целей с низким ЭПР (БПЛА, крылатые ракеты, малозаметные самолеты, вертолеты)
История создания
27 июля 1960 года в соответствии с постановлением Совета министров СССР № 1157—487 была начата разработка ЗРК под кодовым именем «Оса» (на стадии проработки требований проект носил название «Эллипсоид»). Работы велись тяжело, с постоянными срывами сроков. В результате к 1962 году разработка практически не вышла из стадии лабораторной экспериментальной отработки[16].
Головным разработчиком всего комплекса в целом был НИИ-20 ГКРЭ. Главным конструктором был назначен М. М. Косичкин. За создание ЗУР отвечал Тушинский машиностроительный завод во главе с А. В. Потопаловым. Пусковую установку разрабатывало КБ компрессорного машиностроения ГКАТ [16].
Наиболее сложной частью разработки являлось создание ЗУР. С поставленными сроками разработки Тушинский машиностроительный завод не справился. Поэтому 7 сентября 1964 года постановлением ЦК КПСС и СМ СССР разработчиком ЗУР было назначено ОКБ-2, а главным конструктором по направлению П. Д. Грушин[16][17].
В качестве нового срока предъявления ЗРК на испытания был установлен второй квартал 1970 года. Кроме того, новым главным конструктором «Осы» был назначен В. П. Ефремов, а его заместителем являлся И. М. Дризе. Разработка колёсного шасси для ЗРК «Оса» была поручена Брянскому автомобильному заводу[16].
В марте-июне 1970 года ЗРК «Оса» прошёл испытания, а с июля 1970 по февраль 1971 года проводились совместные испытания. После испытаний и отработки документации 4 октября 1971 года постановлением ЦК КПСС и СМ СССР комплекс был принят на вооружение
Видео по теме
Состав
Боевая машина 9А33Б
БМ 9А33Б является автономной всепогодной огневой единицей. Машина способна обнаруживать и опознавать воздушные цели в движении. С короткой остановки способна обстреливать одну цель двумя ракетами. Время развёртывания и свёртывания боевой машины не более 5 минут[17].
В качестве базы используется шасси БАЗ-5937. Шасси трёхосное, для движения по воде снабжено водомётом. Двигатель дизельный. Кроме того, шасси оборудовано средствами навигации и топопривязки. Шасси может транспортироваться самолётом Ил-76 и железнодорожным транспортом[18].
Станция обнаружения целей (СОЦ)
Радиолокационная станция кругового обзора. Имеет высокую степень защиты от помех. Решает задачи обнаружения воздушных целей и выдаёт их координаты местонахождения. Вращается со скоростью 33 1/3 оборота в минуту и стабилизирована в горизонтальной плоскости. Возможности антенны обеспечивают обнаружение цели типа истребитель на расстояниях до 40 км и 27 км при высоте полёта 5000 и 50 метров соответственно [17]. Работает в диапазоне частот 6-8 ГГц[19].
Станция сопровождения целей (ССЦ)
Осуществляет поиск целей по данным полученным от СОЦ. Производит захват и автосопровождение целей по угловым координатам и дальности и выдаёт точные текущие координаты на счётно-решающий прибор (СРП). ССЦ позволяет захватывать и сопровождать цели на дальности до 23 и 14 км при высоте полёта 5000 и 50 метров соответственно. Станция имеет защиту от пассивных и активных помех[17]. Работает в диапазоне частот от 14,2 до 14,8 ГГц[19].
Счётно-решающий прибор (СРП)
СРП решает задачу встречи ЗУР с упреждающей траекторией цели при поступлении информации от ССЦ, затем вырабатывает данные для своевременного пуска ракет[17]. Время реакции комплекса от 16 до 26 секунд, что со временем, за десятилетия развития вертолётов создало сложность в борьбе с «подскакивающими» вертолётами на некоторых участках местности, однако в таком случае пракически
ЗУР 9М33
9М33 | |
Основные характеристики | |
Назначение | Зенитная управляемая ракета |
Разработчик | ОКБ-2 |
Масса снаряженной, кг | 128 |
Диаметр, мм | 206 |
Длина, мм | 3158 |
Размах крыла, мм | 650 |
Дальность пуска макс.: | |
в передней полусфере, км | 9 |
Скорость полёта цели, км/ч | 420 м/с |
Скорость полёта, М | 1,51 |
Боевая часть | 15 кг |
Взрыватель | неконтактный |
Модификации | 9М33, 9М33М, 9М33М2, 9М33М3, 9М33М5 |
Основным вооружением ЗРК является твердотопливная ЗУР 9М33, выполненная по схеме «утка». Оснащена радиокомандной системой наведения на цель, осколочной боевой частью, неконтактным взрывателем с радиусом срабатывания 5 м и трассерами в хвостовой части для сопровождения телевизионно-оптическим визиром. Пуск двух ракет по наиболее важным целям осуществляется с интервалом 3-5 сек. Для снижения ошибки наведения при стрельбе по целям, находящимся на высотах 50-100 м, ракета наводится на них сверху вниз[17].
ТЗМ 9Т217Б
Транспортно-заряжающая машина осуществляет транспортировку двенадцати ЗУР и обеспечивает заряжание боевой машины
Модификации
Советские
М-4 «Оса-М»
Морская версия комплекса «Оса» (по классификации НАТО SA-N-4)
9К33М2 «Оса-АК»
Модернизированный комплекс 9К33М2. Принят на вооружение в 1975 году[17].
Основные отличия от базового варианта[17]:
- 1. Расширена зона поражения целей по дальности, высоте и параметру.
- 2. Изменена структура СРП, добавлена возможность наведения ЗУР на цель, движущуюся со скоростью до 500 м/с и маневрирующую с перегрузкой до 8 единиц.
- 3. Имеет возможность обстрела и поражения целей на догонных курсах при скорости движения до 300 м/с.
- 4. Повышена защищённость от воздействия радиоэлектронных помех, улучшены условия автосопровождения целей в пассивных помехах.
- 5. Используется новая элементная база, повышена общая надёжность функционирования БМ.
- 6. Усовершенствован радиовзрыватель ЗУР. Новый взрыватель обеспечивает снижение нижней границы зоны срабатывания до 27 метров.
- 7. ЗУР размещена в ТПК. Повышен гарантийный срок использования ракет до 5 лет и повышена радиационная стойкость.
- 8. Обеспечена транспортировка восьми ЗУР и заряжание боевой машины.
9К33М3 «Оса-АКМ»
Дальнейшая модернизация комплекса. Эта модификация может эффективно бороться с самолётами и вертолётами при прикрытии войск во всех видах боевых действий и в условиях активного радиоэлектронного противодействия[17].
Работы по совершенствованию БМ ЗРК «Оса» и его ракеты были начаты в ноябре 1975 года под кодовым именем «Мара». ПСИ модернизированный комплекс прошёл в 1977 году, а государственные испытания были пройдены в декабре 1979 года. В 1980 году ЗРК был принят на вооружение под обозначением «Оса-АКМ»[17].
Основные изменения, произведённые в ЗРК «Оса-АКМ»[17]:
- 1. Расширена зона поражения.
- 2. Улучшена разрешающая способность индикатора кругового обзора СОЦ по азимуту и дальности.
- 3. Снижена вероятность срабатывания радиовзрывателя от земли и повышена точность наведения ракеты за счёт усовершенствованного СРП.
- 4. Возможность обстрела целей, движущихся со скоростями до 500 м/с и маневрирующих с перегрузкой до 8 единиц, а также возможность обстрела целей летящих со скоростью 300 м/с вдогон.
- 5. Увеличена плотность потока осколков. За счёт принудительной подачи радиокоманды на подрыв БЧ улучшена возможность коррекции области срабатывания радиовзрывателя.
- 6. Повышена надёжность работы БМ за счёт перевода на новую элементную базу. Улучшена общая помехозащищённость.
- 7. Доработан радиовзрыватель.
Белорусские
Боевые пуски ЗРК «Оса» белорусских ВВС и войск ПВО на полигоне Доманово во время СОУ «Запад-2009»9К33-1Т «Оса-1Т»
Белорусский вариант модернизации 9К33. Работы по модернизации начаты в 2001 году белорусским Научно-производственным унитарным предприятием «Тетраэдр». Впервые ЗРК был представлен на выставках вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» в г. Минск[20].
Основные отличия от базового варианта «Оса-АК(М)»:
- На ЗУР применена новая система наведения, позволяющая поражать летательные аппараты со скоростями до 700 м/с на дальностях до 12 км и высотах до 7 км. Декларируется вероятность поражения аэродинамической цели или вертолёта одной ЗУР — 0,6…0,8, а маневрирующей цели — 0,4…0,7. Заявлена возможность поражения малоразмерных целей, в том числе выполненых по технологиям «стелс», а также вертолётов огневой поддержки до рубежа пуска ими высокоточного оружия. Установка новой системы наведения позволила повысить объём зоны поражения в 2,06 раза при стрельбе навстречу целям со скоростями до 300 м/с и в 4 раза для целей со скоростями до 500 м/с[20].
- Повышена помехозащищённость ЗРК. В тракты СОЦ и ССЦ установлены твердотельные усилители высокой частоты (УВЧ) с низкими коэффициентами шума и расширенным динамическим диапазоном. Эти меры, совместно с введением системы цифровой обработки сигналов СОЦ и ССЦ, обеспечивают более высокую помехозащищённость модернизированного ЗРК. Дополнительно в состав аппаратуры введена оптико-электронная система ОЭС-1Т с теплопеленгатором (рабочий диапазон: 8-12 мкм), телевизионным каналом (с лучшими, чем у штатного телевизионно-оптического визира 9Ш38-2, характеристиками) и лазерным дальномером (длина волны — 1,06 мкм) для измерения дальности до цели в режиме радиомолчания. Введение оптико-электронной системы для сопровождения цели позволяет повысить живучесть в условиях применения противником противорадиолокационных ракет и полного радиоэлектронного подавления[20].
- Повышена степень автоматизации боевой работы. Установлено автоматизированное рабочее место начальника расчёта АРМ-1Т на базе современного компьютера, позволяющее автоматизировать расчёт зоны поражения по сопровождаемой цели в реальном масштабе времени, выводить формуляр сопровождаемой цели на ЖК экране АРМ. Из состава батареи исключён командирский пульт управления ПУ-12М, а управление действиями батарей (до 4 машин) организовано от ведущей боевой машины по принципу «ведущий-ведомый», что позволило автоматизировать задачи целераспределения, целеуказания и координации действий батареи в областях перекрытия зон поражения пусковых установок 9А33-1Т[20].
- Повышена надёжность ЗРК за счёт перевода на новую элементную базу до 80 % аппаратуры. Повышен ресурс аппаратуры, снижена номенклатура запасных частей и время, требуемое для технического обслуживания. Введён режим «электронный выстрел», позволяющий осуществлять комплексную проверку систем, входящих в контур управления пуском ЗУР. Из состава ЗРК исключён тренажёр 9Ф632 (на базе ЗИЛ-131), его функции реализованы в аппаратуре функционального контроля и тренажёра АФКТ-1Т входящей в каждую БМ[20][17].
Демонстрационные боевые стрельбы для 11 иностранных делегаций были проведены 4 октября 2005 года на 174-м полигоне ВВС и войск ПВО в п. Доманово, где «Оса-1Т» продемонстрировала сопровождение и поражение всех мишеней ИВЦ-М2[21] с расходом не более одной ЗУР на мишень. Также сообщается, что по результатам стрельб заключены три контракта с инозаказчиками на модернизацию «Оса-АК»[20].
Сравнительные ТТХ ЗРК «Оса-АК(М)» и «Оса-1Т»[20] | ||
---|---|---|
«Оса-АК(М)» | «Оса-1Т» | |
Год принятия на вооружение | 1980 | 2005[22] |
Канальность по цели | 1 | 2 |
Канальность по ракете | 2 | 2 |
Максимальная скорость цели навстречу/вдогон, м/с | 500/300 | 700/350 |
Минимальная высота поражения цели, м | 15 | 15 |
Максимальная высота поражения цели, км | 5 | 7 |
Дальность до ближней границы зоны поражения, км | 1,5 | 1,5 |
Дальность до дальней границы зоны поражения, км | 10,3 | 12 |
Максимальный курсовой параметр цели, км | 6 | 8 |
Методы наведения ЗУР | ТТ, Н, Фи, Горка | КДУ, МТТ |
Вероятность поражения цели одной ЗУР: * тактический истребитель * вертолёт * маневрирующая цель | 0,5…0,7 0,4…0,7 0,2…0,5 | 0,65…0,84 0,6…0,8 0,4…0,7 |
Объём зоны поражения при стрельбе навстречу при Vц=300 м/с: * в км³ * прирост в разах | 480 — | 992 2,06 |
Объём зоны поражения при стрельбе навстречу при Vц=500 м/с: * в км³ * прирост в разах | 120 — | 480 4 |
T38 «Стилет»
В состав комплекса T38 входят:
- боевая машина Т381 (на шасси МЗКТ-69222),
- двухступенчатая ракета T382 (КБ «Луч», Украина),
- транспортно-заряжающая машина Т383,
- юстировочная машина Т384,
- машина технического обслуживания Т385,
- автоматизированная контрольно-испытательная подвижная станция Т386,
- комплект наземного оборудования Т387.
Может использовать ракету 9M33M3 комплекса «Оса-АКМ».
Польские
- SA-8 Sting
Польский вариант модернизации «Оса-АК(М)». Работы по модернизации начаты в 2001 году заводом вооружения № 2 г. Грудзёндз. Впервые ЗРК был представлен на выставках вооружений «MSPO-2003» в г. Кельце и «MILEX-2003» (г. Минск)[20].
Операторы
Бывшие операторы
- СССР СССР — перешли к образовавшимся после распада государствам.
- Ливия Ливия — некоторое количество 9К33 по состоянию на 2012 год[44].
Боевое применение
- На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир[45], поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК[46]. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса» сбил один израильский разведчик RF-4E[45], количество уничтоженных при этом БПЛА не уточняется.
- 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1[47][48][49].
- В ходе военных действий в Анголе в 1987—1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker[45][50].
- Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих[46].
- В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк»[45][46].
- Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3[51].
- 9К33М2 поставлялась так же в Ирак в 1984—1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
- В ходе Гражданской войны в Сирии:
- бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 ВВС Сирии[52]
- 14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2018 году[53]. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса»[54]. Согласно официальным данными Министерства обороны США, ни одна из атакующих ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели[55]. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей[56].
Примечания
- ↑ История ОАО ИЭМЗ «Купол»
- ↑ Зенитный ракетный комплекс «Оса» Архивировано 24 мая 2013 года.
- ↑ Архив новостей
- ↑ Зенитный ракетный комплекс «Сосна» | Армейский вестник (рус.). army-news.ru. Проверено 10 декабря 2017.
- ↑ Зенитный ракетный комплекс 9К331 Тор-M1 | Ракетная техника (рус.). rbase.new-factoria.ru. Проверено 10 декабря 2017.
- ↑ Зенитный ракетный комплекс ПВО средней дальности С-350 50Р6А «Витязь» — ВПК.name. vpk.name. Проверено 10 декабря 2017.
- ↑ saidpvo. ЗРК «Тор». Блог «Вестника ПВО» (15 февраля 2012). Проверено 10 декабря 2017.
- ↑ Зенитный ракетно-пушечный комплекс «Панцирь-С» | Армейский вестник (рус.). army-news.ru. Проверено 10 декабря 2017.
- ↑ Кузина, Марина. «Летающий лом»: от ЗРК«Панцирь-СА» не уйдут даже «Стелс», Народные Новости России. Проверено 10 декабря 2017.
- ↑ Модульный зенитный ракетный комплекс малой дальности 9К332 «Тор-М2» — ВПК.name. vpk.name. Проверено 10 декабря 2017.
- ↑ Ракета «Оса» показательно сбила «Томагавк» (рус.), Известия (15 августа 2011). Проверено 10 декабря 2017.
- ↑ 2017-04-12 12:28:00 Graf_kankrin Graf_kankrin 2017-04-12 12:28:00 Graf_kankrinwrote. О потерявшихся «Томагавках», сгоревшем «Панцире» и других очень странных явлениях…. Проверено 10 декабря 2017.
- ↑ stomaster. Старые комплексы ПВО продолжают сохранять свою эффективность. С интернетом по жизни (12 сентября 2011). Проверено 10 декабря 2017.
- ↑ sda1979. Югославская война 1999 года. Потери сторон. sda1979 (16 июля 2014). Проверено 10 декабря 2017.
- ↑ Мифы и правда об американском «Томогавке». interpolit.ru. Проверено 10 декабря 2017.
- ↑ 1 2 3 4 5 Зенитный ракетный комплекс 9К33 «Оса» 1972
- ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 ОРУЖИЕ РОССИИ 9К33 «Оса»
- ↑ Зенитный ракетный комплекс 9К33 «Оса»
- ↑ 1 2 SA-8 GECKO/9K33 Osa
- ↑ 1 2 3 4 5 6 7 8 Полковник Николай Качук. «Оса-1Т»: модернизация по-белорусски (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 6. — С. 52—53. — ISSN 1819-0790.
- ↑ Имитаторы воздушных целей ИВЦ-М2 имитируют современные малоразмерные средства воздушного нападения в радиолокационном диапазоне длин волн 2-4 см, оптическом и тепловом диапазонах
- ↑ 1 2 Юрий Мамонтов. «Оса» специального назначения (рус.) // Журнал Вооруженных Сил Республики Беларусь «Армия». — Минск, 2006. — № 5. — С. 40—42. — ISSN 1819-0790.
- ↑ The Military Balance 2016. — P. 190.
- ↑ The Military Balance 2016. — P. 194.
- ↑ The Military Balance 2016. — P. 180.
- ↑ The Military Balance 2016. — P. 320.
- ↑ The Military Balance 2012. — P. 317.
- ↑ The Military Balance 2016. — P. 430.
- ↑ Azərbaycan Respublikası Müdafiə Nazirliyi. Ermənistanın “OSA” zenit-raket kompleksi məhv edilib (15 мая 2017). Проверено 17 мая 2017.
- ↑ The Military Balance 2016. — P. 178.
- ↑ The Military Balance 2016. — P. 183.
- ↑ The Military Balance 2016. — P. 82.
- ↑ The Military Balance 2016. — P. 104.
- ↑ The Military Balance 2016. — P. 184.
- ↑ The Military Balance 2016. — P. 252.
- ↑ The Military Balance 2016. — P. 254.
- ↑ The Military Balance 2016. — P. 337.
- ↑ The Military Balance 2016. — P. 393.
- ↑ The Military Balance 2016. — P. 127.
- ↑ The Military Balance 2016. — P. 354.
- ↑ The Military Balance 2016. — P. 203.
- ↑ The Military Balance 2016. — P. 205.
- ↑ The Military Balance 2016. — P. 397.
- ↑ The Military Balance 2012. — P. 338.
- ↑ 1 2 3 4 ВАСИЛИИ Н. Я., ГУРИНОВИЧ А. Л. ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ. Справочное издание. стр. 174—182
- ↑ 1 2 3 Самоходный зенитный ракетный комплекс 9К33 «Оса»
- ↑ Morocco, Mauritania & West Sahara since 1972
- ↑ Monday 12 October 1981
- ↑ Africa
- ↑ ЮАР
- ↑ М. Барабанов, А. Лавров, В. Целуйко. Танки августа. — М.: Центр анализа стратегий и технологий, 2009. — 110 с.
- ↑ Авиация в локальных конфликтах — Сирия
- ↑ Система ПВО Сирии смогла перехватить около 70 % американских и европейских крылатых ракет
- ↑ Брифинг начальника Главного оперативного управления Генерального штаба ВС РФ по ситуации в Сирии : Министерство обороны Российской Федерации. function.mil.ru. Проверено 15 апреля 2018.
- ↑ В Вашингтоне заявили, что ни одна из ракет США и союзников не была сбита сирийскими ПРО. ИТАР ТАСС. Проверено 15 апреля 2018.
- ↑ Минобороны: реальными целями удара США по Сирии были военные объекты (рус.), ТАСС. Проверено 16 апреля 2018.
Ссылки
Бронированные машины, бронетехника и машины на их базе в СССР после 1945 года | |
---|---|
wiki2.red
Оса-М (зенитно-ракетный комплекс) Википедия
М-4 «Оса-М»[1] (индекс ГРАУ — 4К33, по классификации НАТО: SA-N-4 Gecko («Геккон»)) — российский автоматизированный военный корабельный двухбалочный зенитный ракетный комплекс, морской вариант ЗРК Оса. Спроектирован по единым тактико-техническим требованиям и существенных различий в их конструкции нет. ЗРК «Оса-М» полностью унифицирован с войсковым комплексом «Оса» по ракете 9М33 и на 70 % по системам управления, но имеет готовыми к пуску только две ЗУР, против четырёх (а позднее — шести) у сухопутной версии.
Комплекс ЗРК «Оса-М» и его модификации может устанавливаться на кораблях водоизмещением 500 тонн и более. Входит в состав вооружения БПК проекта 1134Б, СКР проектов 1135, 1135-1, 1139, авианесущих крейсеров проекта 1143, атомных крейсеров проекта 1144 (класс «Орлан»), крейсеров проекта 1164 (класс «Атлант»), БДК проекта 1174, МРК проекта 1234, МПК проекта 1124, лёгких крейсеров проектов 68-У1 («Жданов») и 68-У2 («Сенявин»)[2].
Модификации
- Оса-М — базовый вариант корабельного комплекса. Принят на вооружение в 1971 году, одновременно с войсковым ЗРК «Оса».
- Оса-МА — модификация Оса-М, созданная в 1975 году и испытанная на малом противолодочном корабле пр. 1124 (МПК-147) в Чёрном море. Комплекс принят на вооружение в 1979 году. Его характеристики обеспечивали поражение низколетящих целей на высоте 25-60 м над уровнем моря.
- Оса-МА-2 — модификация Оса-МА создана в первой половине 1980-х годов и является дальнейшим развитием этого комплекса. Оса-МА-2 имеет повышенную эффективность стрельбы по низколетящим ПКР и обеспечивает их поражение на высоте 5 метров над гребнем волн.
ТТХ
- Ракета 9М33 одноступенчатая твердотопливная.
- Масса ракеты — 128 кг.
- Длина ракеты — 3158 мм.
- Диаметр корпуса — 206 мм.
- Размах крыла ракеты — 650 мм.
- Минимальная высота цели — 5 м.
- Дальность действия — 15 км.
- Досягаемость по высоте до 3,5—4 км.
- Скорость полёта — 500 м/с.
- Скорострельность — 2 выстрела в минуту.
- Время перезаряжания пусковой установки — 16—21 сек.
- Вес пусковой установки без боекомплекта — 6850 кг.
См. также
Примечания
Ссылки
wikiredia.ru
Зенитный ракетный комплекс 9К33М2 «Оса-АК»
Описание
Работы по модернизации зенитного комплекса «Оса» с целью расширения его зоны поражения и повышения боевой эффективности (под шифром «Оса-А») в соответствии с Постановлением ЦК КПСС и СМ СССР были начаты в 1971 году со сроком окончания в 1974 году. Кроме того, решением ВПК от 07.02.73 года № 40 было поручено провести опытно-конструкторскую работу по получившему название «Оса-К» варианту ЗРК с увеличенным количеством ЗУР на боевой машине до 6 и размещением ракет в транспортно-пусковых контейнерах. Разработка комплексов «Оса-А» и «Оса-К» была закончена в 1973 году проведением заводских испытаний их опытных образцов.
Совместным решением ГРАУ, МРП, МАП и других министерств в октябре 1973 года было предусмотрено переоборудование опытного образца боевой машины 9А33БМ комплекса «Оса-А» для размещения на ней нового пускового устройства на шесть ракет 9М33М2 в транспортно-пусковых контейнерах. Совместные испытания переоборудованного опытного образца боевой машины 9А33БМ2 в составе ЗРК 9К33М2 («Оса-АК») и ЗУР 9М33М2 проводились на Эмбенском полигоне ГРАУ с сентября 1974 года по февраль 1975 года (начальник полигона Б. И.Ващенко) под руководством комиссии во главе с В. А.Сухоцким и в 1975 году комплекс был принят на вооружение.
Комплекс «Оса-АК» по сравнению с ЗРК «Оса» имел расширенную зону поражения.
В боевой машине 9А33БМ2 была изменена структура счетно-решающего прибора, улучшены точностные характеристики контура управления для обеспечения наведения ракеты на скоростную (до 500 м/с вместо 420 м/с у «Осы») и маневрирующую с перегрузкой до 8 ед. (вместо 5 ед.) цели.
Обеспечена возможность поражения на догонных курсах при скорости до 300 м/с. Улучшены условия автосопровождения цели в пассивных помехах введением режима внешней когерентности в станции сопровождения целей. Улучшена помехозащищенность комплекса в целом. Часть блоков выполнена на новой элементной базе с уменьшением их массы, габаритов, потребляемой мощности и повышением надежности.
В ракете был доработан радиовзрыватель путем введения в него двухканального приемника с автономной схемой анализа высоты в момент взведения, что обеспечило несрабатывание радиовзрывателя от земли на высоте до 27 м. В связи с размещением в контейнере ЗУР была оснащена крылом с механизмом раскрытия после старта. В транспортном положении верхние и нижние консоли складывались навстречу друг другу. Перед стартом передняя и задняя крышки контейнера открывались и подымались, вращаясь относительно осей крепления.
Увеличен с 1 года до 5 лет срок гарантийного контроля, повышена радиационная стойкость ракеты.
ТТХ
Тактико-технические характеристики | 9К33М2 «Оса-АК» |
Ракета | 9М33М2 |
Масса ракеты, кг | 128 |
Масса боевой части, кг | 15 |
Длина ракеты, мм | 3158 |
Диаметр корпуса, мм | 206 |
Скорость полета ЗУР, м/с | 500 |
Зона поражения по дальности, км | 1,5..10 |
Зона поражения по высоте, км | 0,025..5 |
Зона поражения по параметру, км | 2–6 |
Вероятность поражения истребителя одной ЗУР | 0,5..0,85 |
Максимальная скорость поражаемых целей, м/с | до 500 |
Время реакции, с | 27–39 |
Время развертывания, мин | 3–5 |
Число ЗУР на боевой машине | 6 |
Год принятия на вооружение | 1975 |
war-arms.info
