57-мм противотанковая пушка образца 1941 года (ЗИС-2) Википедия
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|

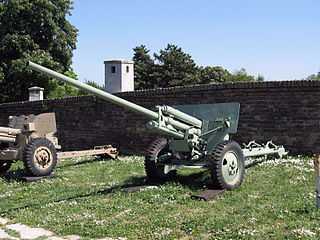

 ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Угол , град | от −5° до +25° |
| Угол , град | 57° |
| Медиафайлы на Викискладе | |

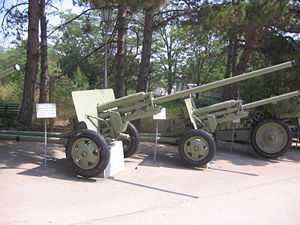

57-мм противотанковая пушка образца 1941 года (ЗиС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении
ru-wiki.ru
ЗиС-2 Википедия
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
| ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Угол , град | от −5° до +25° |
| Угол , град | 57° |
| Медиафайлы на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие оруд
2 — это… Что такое ЗиС-2?
 | |
| 57-мм противотанковая пушка образца 1943 г. (ЗиС-2) | |
|---|---|
| Общая информация | |
| Страна | СССР |
| Годы выпуска | 1941, 1943-? |
| Выпущено, шт. | 10016 |
| Массогабаритные характеристики | |
| Калибр, мм | 57 |
| Длина ствола, клб | 72,9 |
| Масса в боевом положении, кг | 1250 |
| Масса в походном положении, кг | 1250 |
| Углы обстрела | |
| Возвышения (макс.), ° | 25 |
| Снижения (мин.), ° | -5 |
| Горизонтальный, ° | 54 |
| Огневые возможности | |
| Макс. дальность стрельбы, км | 8,4 |
| Скорострельность, выстр./мин | до 25 |
ZIS-2 model 1943 in Poznań Citadel, Poland.
ЗиС-2 (Индекс ГАУ — 52-П-271) — советская противотанковая пушка калибра 57 мм. Разработка пушки была начата в 1940 году, а в начале 1941-го года она была принята на вооружение официально именуясь «57-мм противотанковая пушка обр. 1941 г.» ЗИС-2 серийно производилась в 1941 году, однако в конце года её производство прекратили в связи с избыточной мощностью пушки. В 1943 году, после появления мощно бронированных немецких тяжелых танков «тигр» и «пантера», производство пушки было восстановлено. В официальных документах ЗИС-2 чаще всего значится как
Расчёт орудия составляют четыре номера: командир, наводчик, заряжающий, подносчик. Главный конструктор — В. Г. Грабин. Головное предприятие по разработке и производству — артиллерийский завод № 92 в городе Горьком.
История создания
В начале 1940 года конструкторское бюро В. Г. Грабина получило от Главного Артиллерийского Управления (ГАУ) задание на разработку мощного противотанкового орудия. Глава этого ведомства маршал Кулик и его подчинённые аргументировали надобность в таком орудии наличием у нацистской Германии трофейных тяжелых французских танков и мощностей по их производству, а также тем, что использование СССР танков с противоснарядным бронированием в войне с Финляндией не останется незамеченным в Германии и послужит стимулом для создания там аналогичных боевых машин. Также не исключена возможность удачной дезинформации немецкой пропагандой главы ГАУ насчёт опытного многобашенного «супертанка» NbFz. Этой машине приписывалось противоснарядное бронирование, тогда как в действительности она имела противопульное.
Поэтому В. Г. Грабин и его коллектив при разработке орудия ориентировались на характеристики отечественного тяжёлого танка КВ-1 с противоснарядным бронированием (40-75 мм). По мнению разработчиков, наиболее оптимальным для борьбы с броней такой толщины является калибр 56,2 мм. Скорость и масса бронебойного 56,2-мм калиберного снаряда позволяют достичь достаточной кинетической энергии для пробития брони до 90 мм толщиной по нормали без чрезмерного утяжеления орудия. Это позволило получить небольшую по габаритам и массе противотанковую пушку, что благоприятным образом сказалось на возможностях по её скрытности и мобильности. Однако у такого решения существовала и обратная сторона: производство 56,2-мм снарядов надо было налаживать с нуля, поскольку иных орудий такого калибра в сухопутных войсках ранее не существовало.
Разработка началась в мае 1940 года и в начале 1941 года пушка ЗиС-2 была принята на вооружение с официальным названием «56,2-мм противотанковая пушка обр. 1941 г.».
Производство ЗИС-2 было начато 1 июня 1941 года и прекращено 1 декабря 1941 года по инициативе маршалов Н. Н. Воронова и Г. Л. Говорова, за этот период было произведено 371 орудие. Такое решение было мотивировано тем, что на освоение массового производства пушки ЗиС-2 требовалось значительное время, стоимость ЗиС-2 вчетверо превосходила стоимость дивизионного орудия, а обстановка на фронтах требовала массового выпуска, поэтому было принято решение сосредоточиться на производстве уже освоенных моделей. [1, с. 163-164]. Кроме того, мощность ЗиС-2 была сильно избыточной против многих моделей бронетанковой техники вермахта того времени. В частности, танки типов Pz Kpfw I и Pz Kpfw II пробивались снарядом ЗиС-2 насквозь, иной раз даже без нанесения вреда их экипажам. В некоторых источниках [2] это обстоятельство и указывается как причина снятия ЗиС-2 с производства. В то же время пробитие лобовой брони Pz Kpfw III и Pz Kpfw IV с 500 м ЗИС-2, в отличии от 45-мм противотанковой пушки, стоявшей тогда на вооружении РККА, вполне обеспечивала. Отсутствие этой пушки на вооружении создавало значительные трудности при борбе с немецким танками уже в 1941 г., не говоря уже о 1942-1943 гг. Даже после запуска в производство ЗИС-2 в 1943 г. её серия была весьма малочисленна: 5 тыс. орудий до конца войны (с учетом производства в 1941 г. — 5,4 тыс. [1]) Для сравнения можно указать, что производство 45-мм ПТП составило в 1941-1945 гг. 48,8 тыс. ед., т.е. было в девять с лишним раз больше. С учетом довоенных запасов 45-мм ПТП СССР имел их в годы войны в 11,8 раз больше чем ЗИС-2.
Высвободившиеся мощности артиллерийского завода № 92 были переведены на выпуск 76,2-мм дивизионных орудий ЗиС-3. Части противотанковой артиллерии РККА вместо снятых с производства ЗиС-2 стали получать более дешёвые в производстве 45-мм орудия образца 1937 года. Также часть истребительно-противотанковых артиллерийских полков вооружалась пушками ЗиС-3, способными эффективно бороться с любой серийной немецкой бронетехникой выпуска 1942 года.
ЗиС-2 была первой советской пушкой, смонтированной на серийной самоходной артиллерийской установке (САУ). Осенью 1941 г. качающаяся часть орудия с щитовым прикрытием была установлена на шасси лёгкого бронированного артиллерийского тягача «Комсомолец». Полученная САУ ЗиС-30 оказалась машиной суррогатного типа, но была хорошо встречена в войсках из-за хорошей бронепробиваемости пушки и возможности передвигаться своим ходом. Всего было построено около 100 таких самоходок.
Появление в конце 1942 года на вооружении вермахта тяжёлого танка Pz Kpfw VI Ausf H «Тигр I» резко изменило баланс сил в пользу противника. И если ЗиС-3 на близких дистанциях (до 300 м) ещё могла пробить бортовую броню «Тигра» (а лобовую не могла пробить ни с какой дистанции), то 45-мм противотанковая пушка образца 1942 года могла сделать это только подкалиберным снарядом, применявшимся в весьма ограниченных масштабах.
Следует отметить, что появление в 1943 году на поле боя «Пантеры» (Pz Kpfw V Ausf D) не сопровождалось признанием советских артиллеристов в собственном бессилии, как это было фактически в случае с «Тигром». 45-мм пушка могла поражать «Пантеру» в борт, а ЗиС-3 дополнительно ещё и в маску пушки. Но для борьбы с «Тиграми» очень настоятельно требовалось более мощное противотанковое орудие, чем 45-мм пушка обр. 1942 года или ЗиС-3. Поэтому 15 июня 1943 года пушка ЗиС-2 была вновь принята на вооружение с новым официальным названием «57-мм противотанковая пушка образца 1943 года». За 1943-1945 гг. было выпущено 9645 пушек ЗиС-2.
Техническое устройство
Пушка ЗиС-2 образца 1943 года представляет собой орудие с вертикальным клиновым затвором и полуавтоматикой копирного типа. При стрельбе затвор открывается и закрывается автоматически, задача заряжающего состоит в своевременной укладке очередного снаряда в камору. Благодаря этому скорострельность может достигать 25 выстрелов в минуту. Ствол имеет моноблочную конструкцию и соединяется с лафетом, который заимствован от дивизионной пушки образца 1942 года ЗиС-3. Лафет с раздвижными станинами имеет пружинное подрессоривание колёсного хода, отключающееся при стрельбе. Это позволяет транспортировать орудие механической тягой по шоссе со скоростью до 50 км/ч, а по просёлку — до 30 км/ч. Пушка также может перевозиться шестёркой лошадей за передком. Орудие оснащено панорамным прицелом ПП1-2 с шарнирным приводом.
На базе ЗиС-2 была создана 57-мм танковая пушка ЗиС-4, которая производилась малой серией и устанавливалась на танк Т-34.
Организационно-штатная структура
Пушки ЗиС-2 поступали на вооружение как артиллерийских противотанковых взводов стрелковых частей, так и истребительно-противотанковых частей Резерва Верховного Главного Командования. Наиболее многочисленным видом таких частей был истребительно-противотанковый артиллерийский полк (ИПТАП).
Характеристики и свойства боеприпасов
| Номенклатура боеприпасов | |||
| Тип | Индекс ГАУ | Масса, кг | Масса ВВ, г |
| Калиберные бронебойные снаряды (начальная скорость 990 м/с) | |||
| Остроголовый без баллистического наконечника | 53-БР-271К | 3,16 | 18 |
| Тупоголовый с баллистическим наконечником | 53-БР-271 | 3,16 | 14 |
| Улучшенной бронепробиваемости | 53-БР-271М | 2,80 | 13 |
| Сплошной | 53-БР-271СП | 3,16 | не имел |
| Подкалиберные бронебойные снаряды (начальная скорость 1250 м/с) | |||
| «Катушечного» типа | 53-БР-271П | 1,79 | не имел |
| «Обтекаемого» типа | 53-БР-271Н | 2,4 | не имел |
| Прочие снаряды (начальная скорость 700 м/с) | |||
| Осколочный | 53-О-271У (53-О-271Г) | 3,75 | 204 или 220 |
| Картечь | 53-Щ-271 | 3,66 | — |
| Таблица бронепробиваемости для ЗиС-2 | ||
| Остроголовый калиберный бронебойный снаряд 53-БР-271К | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 91 | 112 |
| 300 | 84 | 103 |
| 500 | 76 | 94 |
| 1000 | 60 | 74 |
| 1500 | 46 | 57 |
| 2000 | 35 | 44 |
| Тупоголовый калиберный бронебойный снаряд 53-БР-271 с баллистическим наконечником | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 93 | 114 |
| 300 | 89 | 109 |
| 500 | 84 | 103 |
| 1000 | 74 | 91 |
| 1500 | 64 | 79 |
| 2000 | 56 | 69 |
| Подкалиберный бронебойный снаряд 53-БР-271П | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 155 | 190 |
| 300 | 137 | 168 |
| 500 | 120 | 147 |
| 1000 | 83 | 101 |
| Приведённые данные относятся к советской методике измерения пробивной способности (вероятность пробития не ниже 75%). Следует заметить, что за исключением «Пантеры» сколько-нибудь массовые немецкие танки наклона лобовой брони не имели и для определения бронепробиваемости ЗИС-2 по их броне нужно пользоваться правой половиной таблицы. | ||
ЗиС-2 в послевоенное время
Благодаря быстрому совершенствованию бронезащиты послевоенных танков, ЗиС-2 быстро потеряла своё противотанковое значение. В противотанковой артиллерии 1950-х гг. её заменили на более мощные 100-мм пушки, но ещё какое-то время она оставалась на вооружении воздушно-десантных войск благодаря своей лёгкости и мобильности. Модификация её ствольной группы была использована в авиадесантируемой самоходно-артиллерийской установке АСУ-57. Однако совершенствование ракетных противотанковых комплексов, как носимых, так и монтируемых на боевых машинах окончательно свело на нет боевую ценность ЗиС-2. Поэтому в настоящее время в России эти орудия служат только в мемориальных целях.
На вооружении
Примечания
- ↑ http://soldat.ru/doc/casualties/book/chapter5_13_09.html
- ↑ The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 218. — ISBN 1-85743-437-4
- ↑ The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 277. — ISBN 1-85743-437-4
- ↑ The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 268. — ISBN 1-85743-437-4
- ↑ The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 70. — ISBN 1-85743-437-4
- ↑ The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 81. — ISBN 1-85743-437-4
Литература
- Устинов Д.Ф. Во имя победы. — Москва: Воениздат 1988 г.- 320 с.
- Шунков В. Н. Оружие Красной Армии. — Мн.: Харвест, 1999. — 544 с., ISBN 985-433-469-4
Ссылки
Wikimedia Foundation. 2010.
dic.academic.ru
57-мм противотанковая пушка ЗиС-2 — Истребители танков в Красной Армии
ИСТОРИЯ СОЗДАНИЯ. Советское полуавтоматическое длинноствольное орудие с раздвижными станинами и клиновым затвором калибра 57-мм на буксируемом колёсном лафете. Проектирование орудия, получившего индекс Ф-31, началось в мае 1940 года в КБ завода № 92. Но тактико-техническое задание на разработку и изготовление опытного образца 57-мм противотанковой пушки КБ завода получило только 10 сентября 1940 года. В основу проекта была положена схема 76-мм полковой пушки Ф-24, успешно прошедшего полигонные испытания, но не принятого на вооружение. Для нового орудия был разработан специальный бронебойный снаряд весом 3,14 кг., начальная скорость которого предполагалась 1000 м/с. Гильзу решили использовать от 76-мм дивизионной пушки с переобжатием дульца гильзы с калибра 76 мм на 57 мм. В октябре 1940 года был изготовлен первый образец Ф-31 и начаты заводские испытания. В начале 1941 года в связи с присвоением заводу № 92 имени Сталина, заводские обозначения изменились на ЗиС (Завод имени Сталина). Пушка получила новое обозначение ЗиС-2 и вскоре была принята на вооружение РККА под обозначением «57-мм противотанковая пушка образца 1941 года.»
ФОТОГРАФИИ пушек военного времени.
ФОТОГРАФИИ пушек из музеев:
- Фотографии 57-мм противотанковой пушки ЗиС-2 обр. 1941 г. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
- Фотографии 57-мм противотанковой пушки ЗиС-2 обр. 1943 г. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
МОДИФИКАЦИИ:
57-мм противотанковая пушка ЗиС-2 обр. 1941 года (индекс ГАУ 52-П-271). В серия новая пушка пошла в мае 1941 года. В июне этого же года производство было приостановлено и возобновлено лишь только 23 июля 1941 года по постановлению ГОКО № 252/сс. Постановлением предписывалось первые сто пушек установить на тракторе «Комсомолец», а с 10 августа выпускать ЗиС-2 в буксируемом варианте, используя в качестве тягаче автомобиль ГАЗ-61(сохранились архивные кадры битвы под Москвой где на позицию ЗиС-2 буксирует пикап ГАЗ-61-417). В сентябре 1941 года ЗиС-2 собирались запустить в серию на заводе № 586 Наркомата вооружения (г. Красноярск). 10 ноября 1941 года в свет вышло постановление ГОКО № 886сс «Об увеличении производства в ноябре 1941 года, 57-мм противотанковых пушек ЗиС-2». Постановлением ГОКО № 955сс от 23 ноября 1941 года, без объяснения причин, выпуск ЗиС-2 на заводе № 92 временно прекратили. Наркомату вооружения разрешалось использовать имеющийся на заводе задел по ЗиС-2 путем наложения на лафет ЗиС-2 ствола 76-мм пушек Ф-22УСВ в количестве не более 1000 штук.
57-мм противотанковая пушка ЗиС-2 обр. 1943 года (индекс ГАУ -?). Появление в конце 1942 г. и все более массово в 1943 году, новых типов германских танков (Pz.Kpfw VI «Тигр» и позднее Pz.Kpfw. V «Пантера») потребовало более мощных противотанковых орудий и снарядов к ним. Это показал обстрел трофейной техники на полигоне, в котором орудия 45-мм и 76-мм пушек показали недостаточную бронепробиваемость на всех дистанциях боя. Поэтому постановлением ГОКО № 3578сс от 15 июня 1943 года 57-мм орудие было вновь принято на вооружение под обозначением «57-мм противотанковая пушка образца 1943 года ЗиС-2». Еще раньше, 26 мая 1943 года, ГОКО принял постановление № 3429сс «об организации производства 57-мм снарядов к пушкам ЗиС-2 и ЗиС-4».
В конструкцию пушки обр. 1943 года были внесены изменения. Направленные в первую очередь на повышение технологичности производства орудия.
Первая партия орудий образца 1943 года для проведения государственных и войсковых испытаний была выпущена в мае 1943 года, причем для этой партии широко использовался задел законсервированный в 1941 году. Массовый выпуск был организован к октябрю-ноябрю 1943 года.
| Заводы изготовители | 1941 г. | 1942 г. | 1943 г. | 1944 г. | 1945 г. |
| № 92 | до 371 | — | 1855 | 2525 | 3695 |
| № 235 | — | — | — | — | 1570 |
| Итого: | до 371 | 0 | 1855 | 2525 | 5265 |
КОНСТРУКЦИЯ и ТТХ.
Калибр — 57 мм.
Экземпляры — 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.)
Расчёт — 5 человек.
Скорострельность — до 25 выстр/мин.
Скорость возки по шоссе — до 60 км/ч.
Высота линии огня — 853 мм.
Ствол:
Длина ствола — 4160/73 мм/клб.
Длина канала ствола — 3950/69,3 мм/клб.
Масса:
Масса в походном положении — 1900 кг. (с передком, загруженным снарядами)
Масса в боевом положении — 1050 кг.
Габариты в походном положении:
Длина — 7030 мм.
Ширина — 1700 мм.
Высота — 1355 мм.
Клиренс — 350 мм.
Углы обстрела:
Угол ВН — от −5 до +25°
Угол ГН — 57°
БОЕПРИПАСЫ.
- Бронебойный тупоголовый с баллистическим наконечником трассирующий с взрывателем МД-5, МД-7, или МД-10. УБР-271.
- Бронебойный тупоголовый с баллистическим наконечником трассирующий сплошной. УБР-271СП.
- Бронебойный остроголовый с баллистическим наконечником трассирующий с взрывателем МД-5, МД-7 или МД-10. УБР-271К (в войсках с 1945 года).
- Бронебойный остроголовый с бронебойным и баллистическим наконечником трассирующий с взрывателем МД-7 или МД-10. УБР-271М (послевоенный).
- Подкалиберный. УБР-271П (в войсках с 1943 г.)
- Подкалиберный. УБР-271Н (послевоенный).
- Осколочная граната с взрывателем КТМ-1. УО-271.
- Осколочная граната (один или два ведущих пояска) с взрывателем КТМ-1 или КТМ-1-У. УО-271У (в войсках с 1943 г.).
- Осколочная граната (с двумя железо-керамическими ведущими поясками) с взрывателем КТМ-1 или КТМ-1-У. УО-271УЖ (послевоенная).
- Картечь. УЩ-271 (в войсках с 1945 г.).
- Практический трассирующий. УПБР-271 (послевоенный).
ОКРАСКА. Пушки стандартно окрашивали (с 1938 г.) в защитный зелёный цвет 4БО, масляными густотёртыми красками. Разводятся они натуральной олифой, о чём и гласит буква О в аббревиатуре названия краски. С 1930-х до 1938 г. применялся цвет ЗБ. Цвет 4БО готовился из трёх пигментов: зеленая окись хрома, охра Журавская и крон оранжевый. Применялась и маскировочная окраска.
Зимой, поверх «летнего цвета», наносилась краска белого цвета. Вместо краски также использовались составы на основе извести, мела. Также на пушку могли навешивать белую ткань.
Подробнее можно ознакомиться в инструкции по маскирующим окраскам материальной части в летних и зимних условиях от Инженерного управления РККА выпущенной в 1940 г. — Открыть инструкцию в .pdf.
Литература / полезные ссылки:
- Краткое руководство службы 57-мм противотанковой пушки обр. 1941 г. ГАУ КА 1942 г. (ссылка)
- Руководство службы 57-мм противотанковой пушки ЗиС-2 обр. 1943 г. ВО МО 1972 г. (ссылка на файл в формате DjVu)
- Фотографии 57-мм противотанковой пушки ЗиС-2 обр. 1941 г. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
- Фотографии 57-мм противотанковой пушки ЗиС-2 образца 1943 года. из музея артиллерии, инженерных войск и войск связи. МО РФ. (ссылка)
- Отчет об исследовании пушки ЗиС 2 обр. 1941 г. американскими специалистами в 1945 г. (ссылка / открыть в pdf)
- Статья на сайте wikipedia (ссылка)
broneboy.ru
Зис-2 — Википедия
Материал из Википедии — свободной энциклопедии
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
| ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Ствол | |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса | |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Габариты в походном положении | |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Углы обстрела | |
| Угол , град | от −5 до +25° |
| Угол , град | 57° |
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. На вооружении армий некоторых[кто?] государств ЗиС-2 находится и по сей день[когда?].
encyclopaedia.bid
Пушка ЗИС-2 (Байконур): myauu — LiveJournal

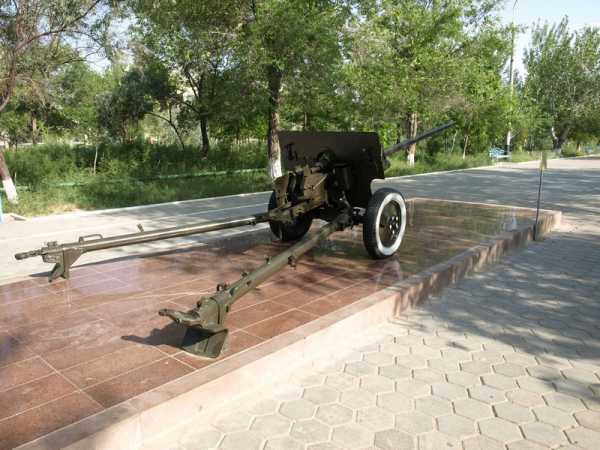

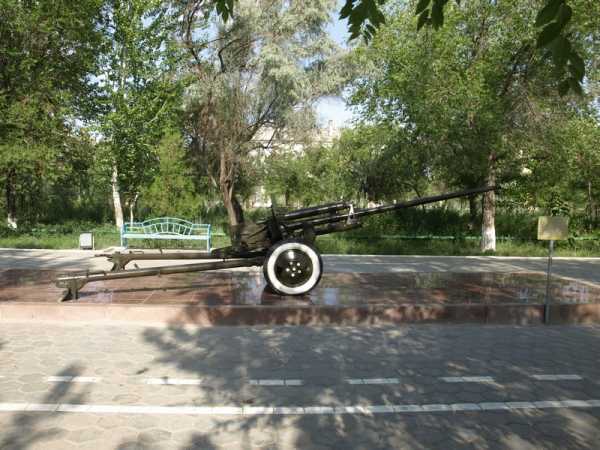

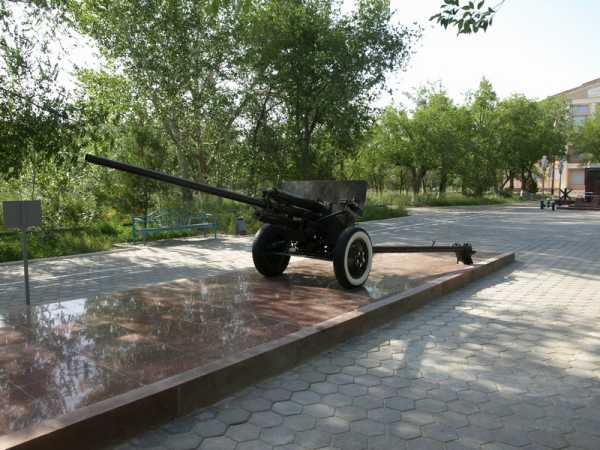

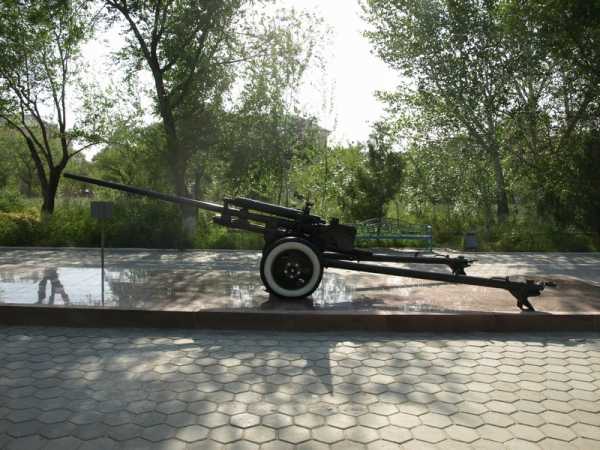

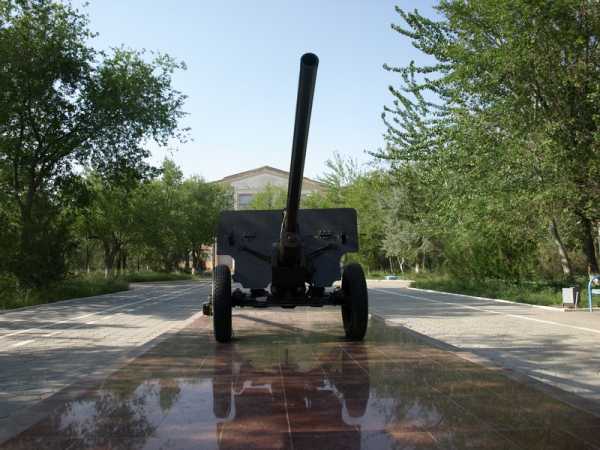

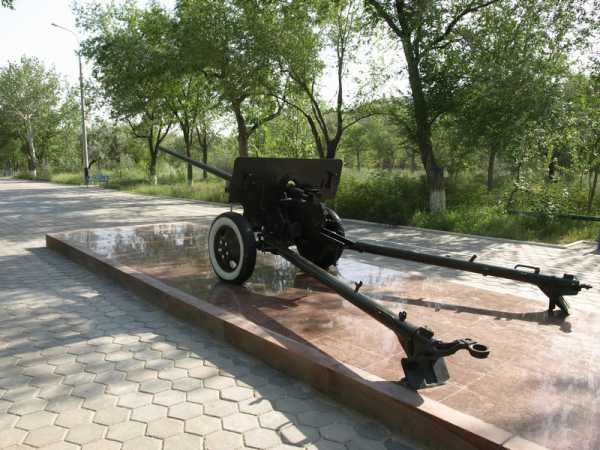

57-мм противотанковая пушка образца 1941 года (ЗИС-2) установлена в Парке Дома офицеров города Байконур (Казахстан).Доступ свободный, можно трогать, лазить. Охраны нет.
Состояние памятника — хорошее.
Дата съёмки — 14 июля 2015 года.
01.
Все фото кликабельны до 3648х2736.

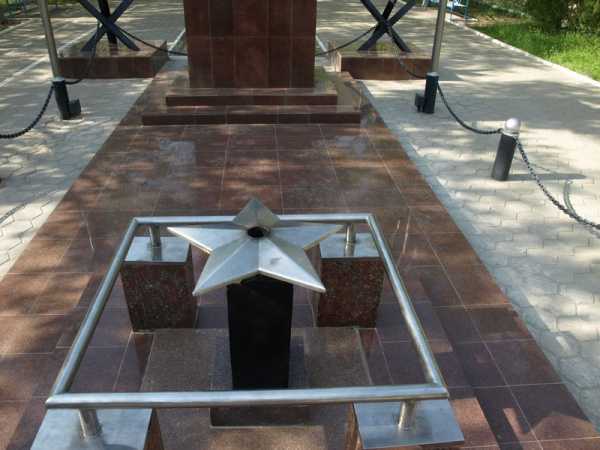

02. Мемориальный комплекс и вечный огонь.

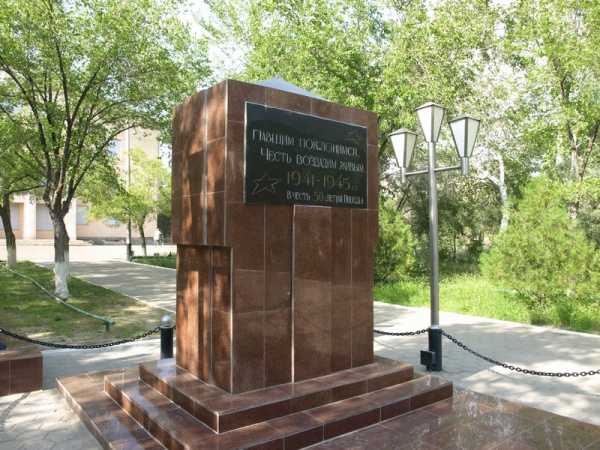

03. Каменный «кубик» огороженный цепочкой.
04. Вечный огонь не горит.

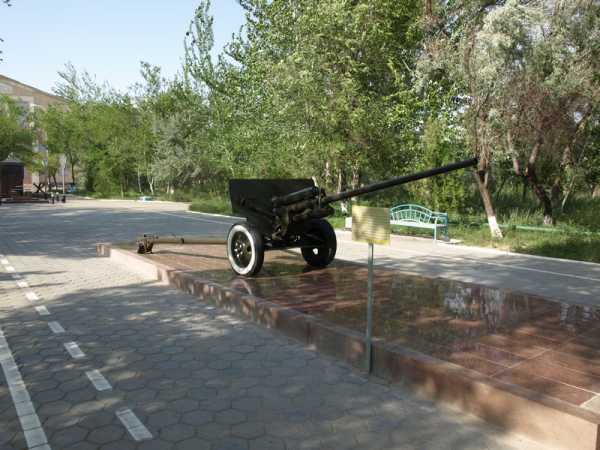

05. Неожиданно было встретить противотанковую пушку посреди Казахских степей, откуда до любых танков противника тысячи километров.
Космические и ядерные ракеты, поршневые и турбовинтовые самолёты и, даже, паровоз — смотрятся гораздо гармоничней в городе-космодроме.
06. На табличке цитата из wikipedia:
57-мм противотанковая пушка образца 1941 года (ЗИС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны.
Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире.
Прямо так, со сноской после ЗИС-2.
07. Пушка была настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек.
Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
08. На базе ЗИС-2 была создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗИС-30.
57-мм пушки ЗИС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии.
В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах.
Орудие позднего выпуска с откидным верхним щитом (после 1943 г.)
09. Официальное задание на проектирование 57-мм противотанковой пушки было выдано заводу № 92 в июне 1940 года, а тактико-технические требования к орудию были утверждены несколько позже, 10 сентября, когда работы над орудием были в самом разгаре.
Первоначально орудие получило заводской индекс Ф-31.
При проектировании орудия Грабиным была использована конструктивно-технологическая схема опытного 76-мм полкового орудия Ф-24, успешно прошедшего полигонные испытания, но не принятого на вооружение.
Исходная конструкция была существенно доработана — была изменена конструкция и расположение накатника, применён тормоз отката с постоянной длиной отката, уменьшен максимальный угол возвышения, применены постоянные сошники, внесён ряд иных изменений.
Ключевой особенностью новой пушки стало использование длинного (73 калибра) ствола.
Одновременно, был решён вопрос с выстрелом — в качестве его гильзы была принята стандартная гильза от 76-мм дивизионной пушки с переобжатием дульца гильзы на калибр 57 мм.
Такое решение упрощало производство боеприпасов, а также в будущем позволило почти без изменений использовать затвор ЗИС-2 при создании новой 76-мм дивизионной пушки ЗИС-3.
10. При проектировании классической противотанковой пушки, Грабин столкнулся с проблемой выбора калибра орудия.
Расчёты показали бесперспективность калибра 45-мм с точки зрения резкого роста бронепробиваемости.
Различными исследовательскими организациями рассматривались калибры 55 и 60 мм, но в итоге было решено остановиться на калибре 57 мм.
Орудия данного калибра применялись в царской армии и флоте (пушки Норденфельда и Гочкиса), кроме того, 57-мм пушками Гочкиса были вооружены трофейные английские танки Mark V, состоявшие на вооружении Красной армии (хотя к началу 30-х годов все орудия данного типа были уже и сняты с вооружения).
11.
ЗИС-2 обр. 1941 года имели стволы как со свободной трубой, так и моноблоки, ЗИС-2 обр. 1943 года — только моноблоки.
Ствол со свободной трубой состоит из кожуха, казённика, свободной трубы, передней и задней обойм.
Ствол моноблок состоит из трубы, казённика, муфты, передней и задней обойм.
Труба служит для направления полёта снаряда и придания ему вращательного движения, канал трубы разделяется на нарезную часть и патронник, соединяемые коническим скатом, в который при заряжании упирается ведущий поясок снаряда.
Нарезная часть имеет 24 нареза постоянной крутизны, длина хода нарезов 30 калибров, глубина нарезов 0,9 мм, ширина нареза — 5,34 мм, ширина поля — 2,1 мм. Камора длиной 505,8 мм, объёмом 2,05 дм3.
Длина ствола — 73 калибра (4,16 м).
12. Казённик служит для размещения и закрепления деталей затвора и полуавтоматики, представляет собой массивную стальную отливку.
Муфта служит для соединения ствола и казённика.
Кожух, передняя и задняя обоймы предназначены для соединения всех деталей ствола, а также для обеспечения крепления ствола и противооткатных устройств.

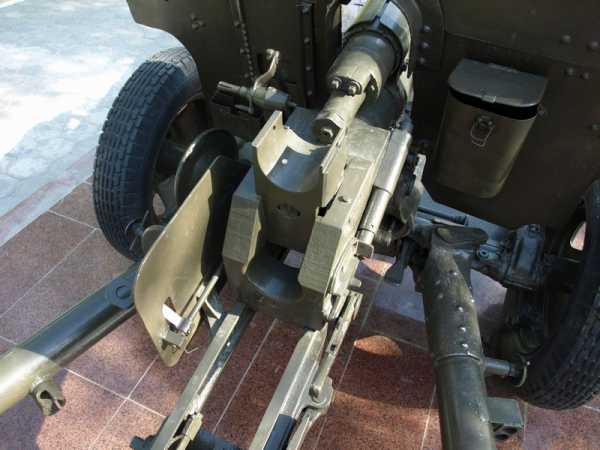

13. Затвор клиновой с опускающимся вниз клином и полуавтоматикой механического (копирного) типа.
Состоит из запирающего, ударного, выбрасывающего механизмов и полуавтоматики.
Полуавтоматика затвора (состоящая из закрывающего механизма и копирного устройства) обеспечивает автоматическое открывание и закрывание затвора, заряжание и выстрел происходят вручную.
Для производства выстрела служит спусковой механизм кнопочного типа.

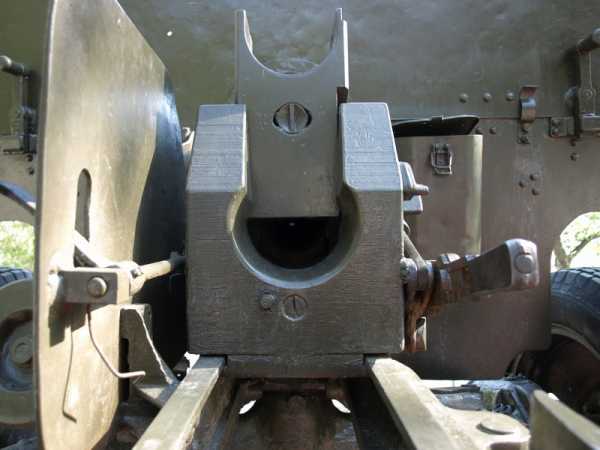

На этом экземпляре затвор приоткрыт и ствол просматривается насквозь (но сильно забит мусором).

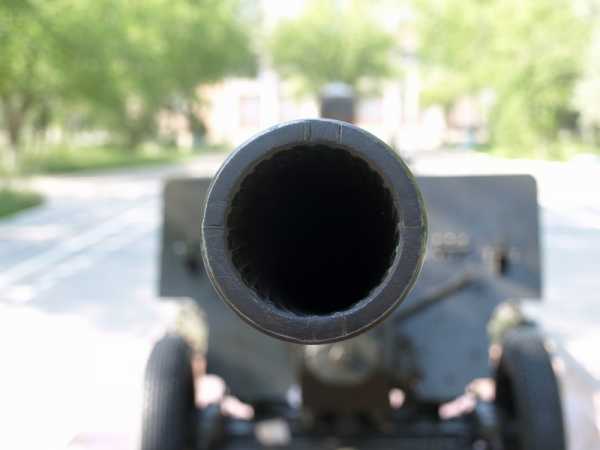

14. Можно пересчитать нарезы и убедиться, что их действительно 24.

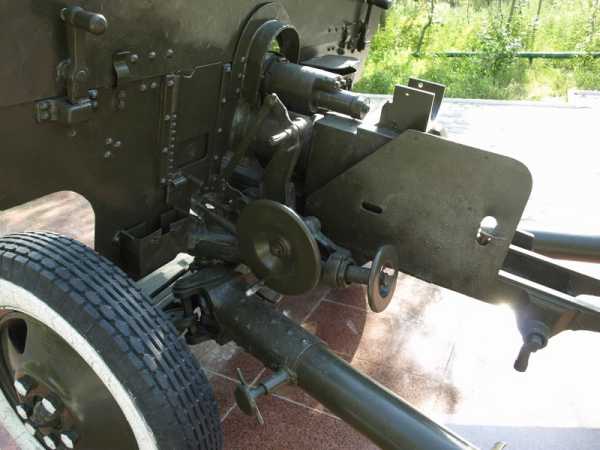

15. Механизмы наведения орудия служат для его наводки в вертикальной и горизонтальной плоскости и состоят из подъёмного и поворотного механизмов.
Подъёмный механизм секторного типа, размещён с левой стороны орудия.
Состоит из червячной и конической передач, шарнирного привода, вала с шестернями и двух секторов, закреплённых на верхнем станке.
Поворотный механизм винтовой толкающего типа, размещён с левой стороны орудия, обеспечивает наведение в горизонтальной плоскости вправо на 30 градусов и влево — на 27 градусов.
В маховике поворотного механизма смонтирован кнопочный спуск.
Усилие на маховике подъёмного механизма составляет около 4 кг, поворотного — около 4,8 кг.

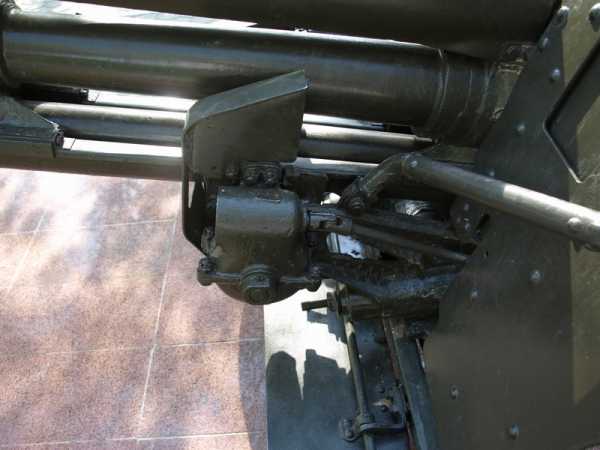

16. Тяга шарнирного привода вертикального наведения выходит из-за щита и соединяется через карданный механизм с червячной передачей (в центре снимка, прикрыта кожухом).

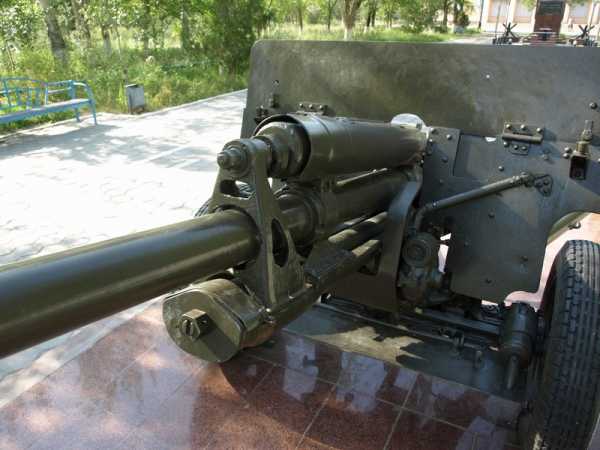

17. Люлька служит для направления движения ствола при откате и накате, а также для размещения противооткатных устройств и представляет собой корытообразную стальную отливку.
Противооткатные устройства состоят из гидравлического тормоза отката и воздушно-гидравлического накатника.
Тормоз отката смонтирован под стволом, накатник — над стволом; их соединение со стволом осуществляется при помощи передней и задней обойм.
Тормоз отката наполняется жидкостью стеол (глицериновая жидкость) или веретённым маслом в количестве 4 л (в пушках обр. 1943 года — 4,4 л), накатник — также стеолом в количестве 4,27 л и воздухом под давлением 25—28 атм (накатник пушек обр. 1943 года заполняется стеолом, а также воздухом либо азотом при начальном давлении 32 атм).
Нормальная длина отката составляет 970—1060 мм, предельная — 1100 мм.
При выстреле противооткатные устройства откатываются вместе со стволом.
18. Уравновешивающий механизм предназначен для уравновешивания качающейся части орудия (имеющей из-за длинного ствола перевес на дульную часть) относительно цапф люльки, что облегчает работу подъёмного механизма.
Механизм пружинный, тянущего типа, смонтирован в двух цилиндрах, закреплённых на верхнем станке.
На снимке цилиндры уравновешивающего механизма прямо под люлюкой.
Внешне похожие цилиндры у колёс (с острыми штырями) — амортизаторы подвески.
Нижний щит в походном положении (поднят, увеличив дорожный просвет).

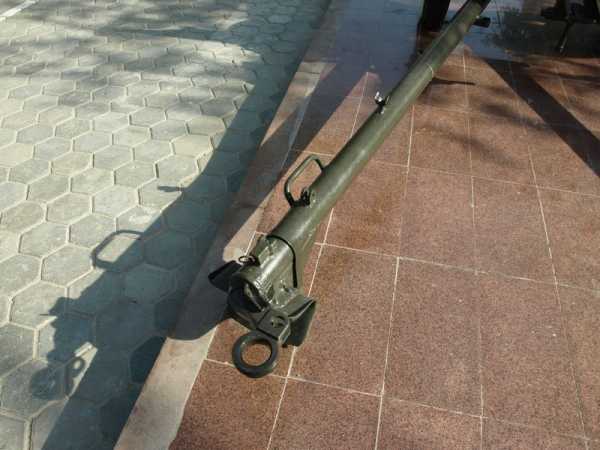

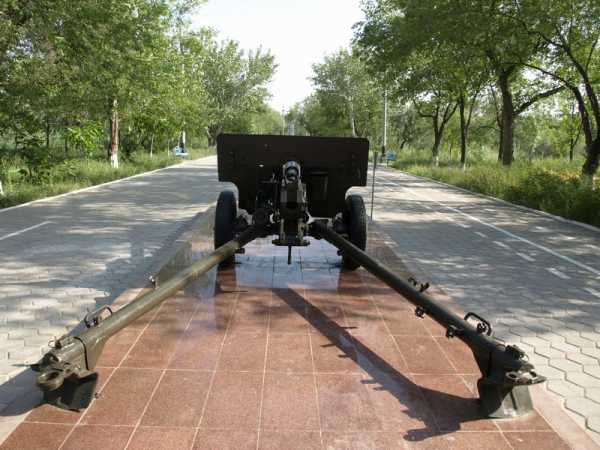

19. Станины раздвижные, выпускались в двух вариантах: коробчатые (на орудиях обр. 1941 года) и трубчатые (на орудиях как образца 1941 года, так и образца 1943 года).
К станинам приварены шкворневые лапы, поручни и кронштейны правИл, а также приклёпаны сошники.

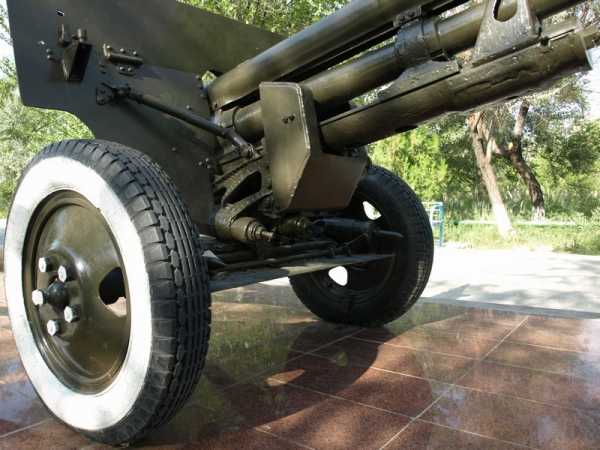

20. Ход орудия состоит из боевой оси с подрессориванием и колёс.
Боевая ось прямая, представляет собой балку двутаврового сечения с цилиндрическими концами.
Подрессоривание пружинное, собрано в двух цилиндрах, закреплённых на концах боевой оси (см. фото 18).
При разведении станин подрессоривание отключается автоматически.

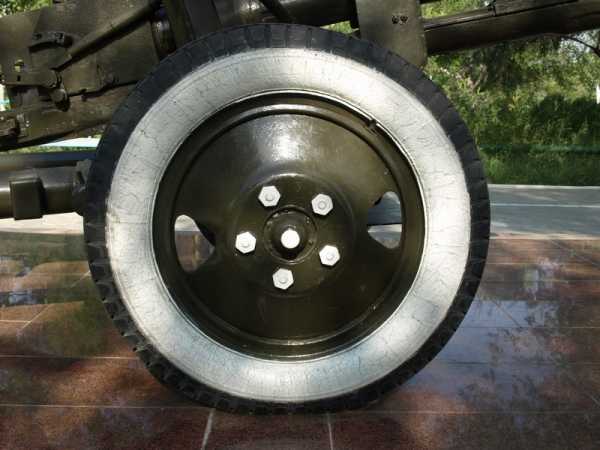

Колёса дисковые, от грузового автомобиля ГАЗ-АА, но с изменённой ступицей.
Шина заполнена изнутри губчатой резиной.
Координаты:
45°36’54.06″С
63°19’18.67″В
myauu.livejournal.com
ЗИС-5 (пушка) Википедия
У этого термина существуют и другие значения, см. ЗИС-5.| 76-мм танковая пушка образца 1941 года (ЗИС-5) | |
|---|---|
| Танк КВ-1С с пушкой ЗИС-5. Вид спереди. Диорама «Прорыв блокады Ленинграда». Экспозиция военной техники периода 1941–1944 годов под открытым небом. 2007. | |
| Страна | СССР |
| Годы производства | 1 октября 1941 — 21 декабря 1943 |
| Всего выпущено | 3 597 |
| Масса, кг | 1155 в боевом положении |
| Длина ствола, мм | 41,6 |
| Калибр, мм | 76,2 |
| Угол возвышения | от -5° до +25° |
| Скорострельность, выстрелов/мин | 4-8 |
| Прицельная дальность, м | около 13 км |
ЗИС-5 — 76-мм танковая пушка, разработанная в 1940-1941 годах КБ В. Г. Грабина для замены пушки Ф-32 в серийных танках КВ-1[1].
История разработки
Директива НКВ №164сс от 14 июня 1940 года предусматривала создание новой танковой пушки с баллистикой зенитного орудия образца 1931 года (с начальной скоростью бронебойного снаряда 813 м/с), предназначенной для вооружения серийных экземпляров КВ-1. Начало разработки задержалось до осени 1940 года в связи с работами по устранению недостатков пушек Ф-32 и Ф-34. В основу проекта была положена незавершённая разработка танковой пушки Ф-27[1].
Таким же методом была создана еще одна танковая пушка на базе Ф-34 и Ф-22 УСВ. При этом использовали без изменений 63,5 процента деталей от Ф-34 и 4 процента — от Ф-22 УСВ. Новой 76-миллиметровой пушке, предназначенной для танка КВ-1, присвоили заводской индекс ЗИС-5. Конструкторы в содружестве с технологами и производственниками создали этот образец в самые короткие сроки, хотя встретились существенные трудности: для новой системы необходимо было спроектировать оригинальную люльку. Борис Геннадиевич Ласман успешно справился с этой работой.
ЗИС-5 установили в танк КВ-1 вместо стоявшей там Ф-32 Испытания показали, что новая конструкция надежна и безотказна в работе.
Обозначение
В связи с присвоением буквенных индексов машиностроительным производствам в 30-х гг. в СССР, изделия этих производств имели наименования с этими буквенными индексами. Союзный машиностроительный завод «Новое Сормово» (г. Нижний Новгород) имел индекс «Ф». Изделия этого завода в названии имели букву «Ф» — Ф-22, Ф-34 и т. д. После переименования завода в начале 40-х в «Завод имени Сталина» изделия получили новое обозначение «ЗИС» — ЗИС-2, ЗИС-3, ЗИС-5 и т. д.
Производство
Серийное производство ЗИС-5 велось на заводе № 92 с 1941 по 1943 год, за 1941 год изготовили 544 орудия, за 1942 — 2 476, за 1943 — 577. Всего изготовлено 3 597 орудий[1].
Варианты
Ф-96
В декабре 1941 года КБ завода №92 разработало установку орудия ЗИС-5 в танк «Матильда». Орудие под индексом ЗИС-96 было принято на вооружение, но план выпуска 100 пушек в течение 1-го квартала 1942 года заводом № 9 выполнен не был (выпущено 42 Ф-96). О дальнейшем производстве орудий ЗИС-96 данных не найдено.[2]
Бронепробиваемость
Таблица бронепробиваемости для 76-мм танковой пушки ЗИС-5.[1]
- Начальное пробитие (НП) означает, что 20% осколков снаряда оказались за пробитым бронелистом.
- Гарантированное пробитие (ГП) означает, что 80% осколков снаряда оказались за пробитым бронелистом.
- Нач. скорость ББ снаряда — 680 м/с.
| Боеприпас | Угол | Дистанция, м | |||||||||
| 100 | 300 | 500 | 1000 | 1500 | |||||||
| НП | ГП | НП | ГП | НП | ГП | НП | ГП | НП | ГП | ||
| БР-350A | 60° | 86 | 69 | 79 | 63 | 70 | 59 | 63 | 50 | 52 | 43 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 90° | 89 | 80 | 84 | 76 | 78 | 70 | 73 | 63 | 65 | 58 | |
| БР-350Б | 60° | 89 | 74 | 82 | 69 | 76 | 62 | 71 | 55 | 55 | 48 |
| 90° | 94 | 86 | 90 | 81 | 84 | 75 | 78 | 68 | 69 | 62 | |
| БР-350П | 60° | н/д | 92 | н/д | 87 | н/д | 77 | н/д | н/д | н/д | н/д |
| 90° | н/д | 102 | н/д | 98 | н/д | 92 | н/д | н/д | н/д | н/д | |
Конструкция
ТТХ
Установка У-14
Примечания
Ссылки
wikiredia.ru
