Рассказы об оружии. 57-мм противотанковая пушка ЗиС-2
Существуют две версии появления на свет этой пушки.
Первая говорит о том, что задание на разработку новой противотанковой пушки конструкторское бюро под руководством В.Г. Грабина получило в 1940 году, вскоре после завершения советско-финской войны.
Советское командование рассчитывало, что применение РККА тяжелых танков с противоснарядным бронированием не пройдет незамеченным, и создание подобных машин начнется и у потенциальных противников.
За основу был взят танк КВ (позднее — КВ-1) и КВ-2 с бронированием 75-95 мм.
Вторая версия: немцы «скормили» нашей разведке дезинформацию о скором появлении у них танков с противоснарядным бронированием от 60 до 80 мм.
Проведенные в КБ Грабина исследования показали, что оптимальным для такого орудия будет калибр 57 мм при снаряде весом 3,14 кг с начальной скоростью 1000 м/с.
В начале 1941 года такое орудие было создано. На расстоянии 500 м снаряд пробивал броню толщиной 100 мм. В мае 1941 г. была завершена разработка технологии его изготовления, а принятое на вооружение Красной Армии орудие было поставлено на валовое производство одновременно на артиллерийских заводах в Сталинграде и Горьком.
До конца 1941 года была выпущена 371 пушка ЗиС-2, а затем их производство было прекращено «из-за избытка мощности при отсутствии соответствующих целей».
И здесь начинаются странности.
Вообще причин приводилось несколько. Снятие ЗиС-2 объяснялось следующими причинами:
1. Избыточной мощностью пушки и отсутствием острой необходимости в ней. Толщина лобовой брони немецкой бронетехники в 1941 году не превышала 60 мм, бортовой — 40 мм. В этих условиях эффективность хорошо освоенных в серийном производстве 45-мм и 76-мм пушек была достаточной. Якобы ЗиС-2 «шили» немецкие танки насквозь, не нанося им ущерба.
Скажем так, весьма странный аргумент. И вот почему: для того, чтобы его оценить, стоит просто заглянуть внутрь любого танка. Танк как бы состоит не только из лобовой и бортовой брони, внутри у него находится еще множество составляющих. Двигатель, трансмиссия, вооружение, боекомплект, механизм поворота башни, экипаж… В общем, есть за что зацепиться, как ни крути. Это же не лазер, а снаряд все-таки.
Да, насквозь «борт-в-борт» можно было пробить при некотором стечении обстоятельств. Но это как звезды должны были сойтись…
2. Низкая технологичность и высокая стоимостью орудия.
Тоже весьма оспариваемо. Пушка ЗиС-3 калибром 76-мм была признана одной из лучших в мире по совокупности характеристик. В том числе и по простоте изготовления и технологичности.
Но позвольте, при создании ЗиС-3 были использованы лафет и затвор от ЗиС-2. С этим как быть? Да что там осталось? Качающаяся часть от пушки УСВ и ствол. Скажем так, не очень весомый аргумент.
3. Загруженность сталинградского завода «Баррикады» выпуском 76-мм дивизионных пушек УСВ, в связи с чем завод был вынужден прекратить выпуск стволов ЗиС-2, а завод № 92 с производством стволов не справлялся.
Тоже странно. Не справлялся или вообще не выпускал? А где были бравые ребятки Берии? В 1941 году за невыпуск такой продукции могли и во дворе завода стенку найти, не утруждаясь доставкой.
И потом, если завод «Баррикады» мы потеряли во время боев за Сталинград, видимо, по мановению волшебной палочки в 1943 все наладилось. Но — не исключаю, что за два военных года завод №92 выпуск стволов все-таки освоил. В военное время это сделать значительно легче, чем в мирное.
4. Проблемы с выпуском боеприпасов — производство снарядов калибра 57-мм ранее в СССР не велось, развёртывание их изготовления после начала войны было сопряжено с рядом трудностей, связанных, в частности, с эвакуацией завода по производству боеприпасов.
Тем не менее, несмотря на имеющиеся трудности, выпущенные орудия (количеством всего в 371 ед.) были обеспечены боеприпасами:
— в 1941 году было поставлено войскам 310 тысяч 57-мм выстрелов;
— в 1942 году — ещё 82 тысячи выстрелов;
— на 1 января 1943 года ещё имелось в наличии 220 тысяч выстрелов.
В 1942 году войсками было израсходовано 50,5 тысяч 57-мм снарядов.
в 1943 году — 76 тысяч снарядов (для сравнения, расход снарядов для 45-мм противотанковых и танковых пушек за тот же период составил более 12 миллионов штук). В 1944 году было израсходовано 460,3 тысяч 57-мм снарядов. В 1945 году было израсходовано 580,1 тысяч 57-мм снарядов.
Со снарядами, как видно, тоже был порядок.
В целом причина снятия с производства ЗиС-3 до сих пор не совсем понятна. Более склоняюсь к третьему пункту, он как бы наиболее адекватно выглядит.
Но в 1943 году, при появлении немецких танков с противоснарядным бронированием, пушку снова поставили на поток.
ЗиС-2 шла на вооружение противотанковых артиллерийских взводов стрелковых батальонов и в отдельные истребительно-противотанковые части РГК.
Кстати, в РККА эти пушки стали поступать через три недели после принятия соответствующего постановления Государственного Комитета Обороны. Понятно, что был использован задел 1941 года, тем не менее. Проблемы куда-то улетучились, и пушка пошла воевать с «Тиграми».
Всего в 1943-1945 гг. было изготовлено 9 645 противотанковых пушек ЗиС-2.
Немного? Здесь очевиден вопрос эффективности. Если при использовании 45-мм ПТП расчету приходилось извращаться, угадывая, откуда и как пойдет противник, чтобы выстрелить ему в борт, жертвуя ради этого зачастую, удачной позицией и демаскируя себя первым же выстрелом, то в случае 57-мм ПТП таких проблем не было.
Вариант «не пробил» был не для ЗиС-2, оставалось только влепить не куда можно, а куда нужно. По статистике, на одну выведенную из строя 57-мм пушку приходилось по три уничтоженных вражеских танка, в то время как на 76-мм — 2,5, а на 45-мм — 0,25.Вот и весь расклад, как говорится.

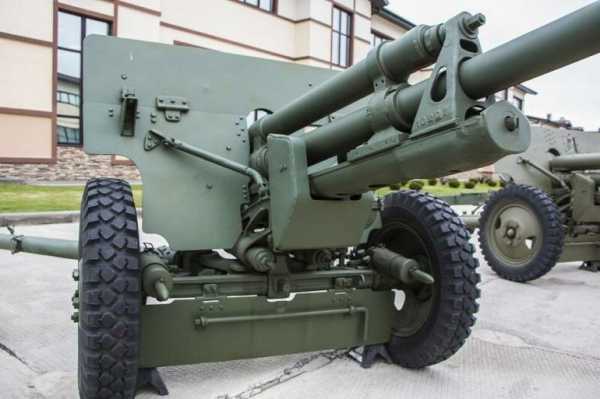

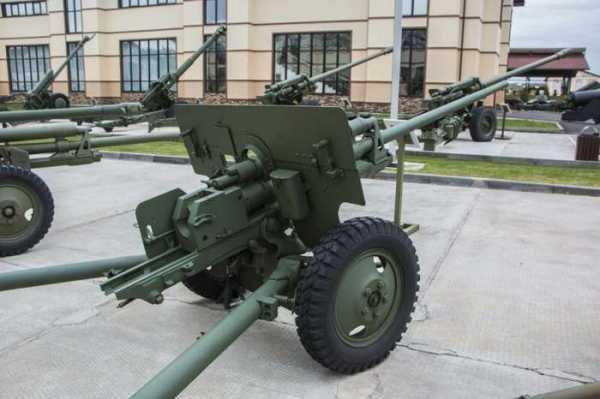

Пушка ЗиС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом.

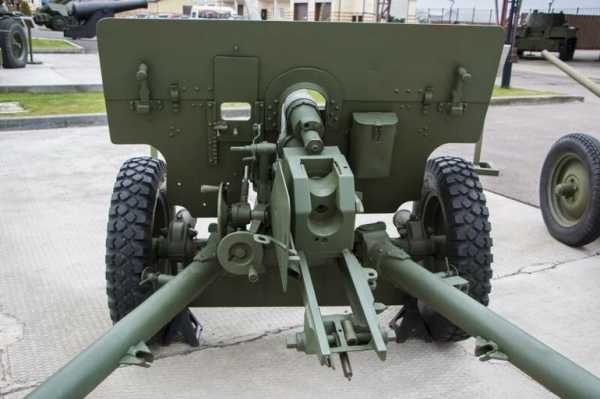

Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений.
Подрессоривание состоит из двух винтовых пружин, помещенных в цилиндрах на концах боевой оси. Подрессоривание отключается автоматически при разведении станин.

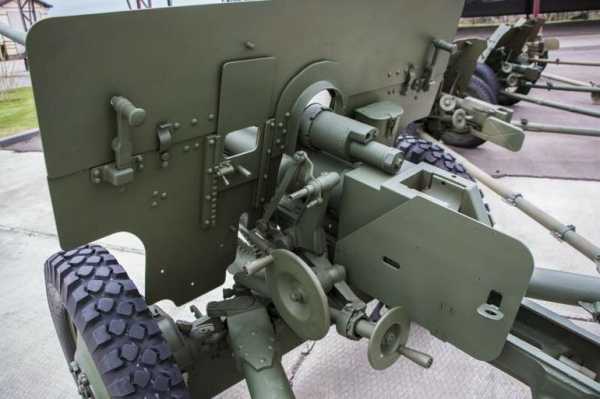

В качестве прицельных приспособлений использовался прицел ПП1-2 с шарнирным приводом.
Пушка снабжена затвором с опускающимся вниз клином и с полуавтоматикой механического (копирного) типа. Лишь для первого заряжания нужно открыть затвор вручную с помощью рукоятки затвора, в дальнейшем его закрывание и открывание происходит автоматически.
Такая конструкция затвора обеспечила высокую скорострельность пушки — до 25 выстрелов в минуту.
Стрельба из пушки может вестись с наибольшим утлом возвышения 25°, угол склонения составляет 5°, угол горизонтального обстрела — 54°.

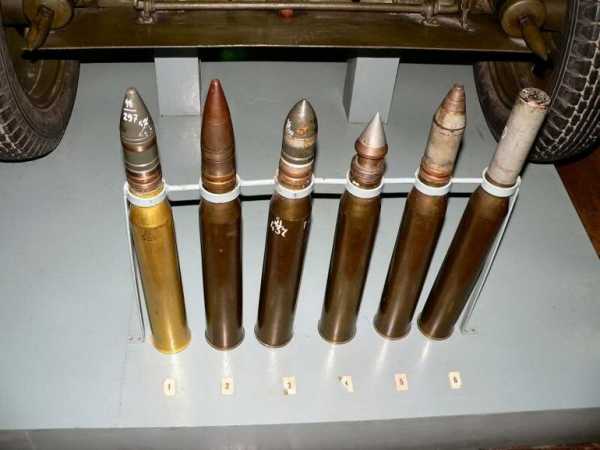

Для борьбы с бронированными целями применялись следующие унитарные патроны:
— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом с баллистическим наконечником БР-271;
— унитарный патрон с бронебойно-трассирующим остроголовым снарядом без баллистического наконечника БР-271К;
— унитарный патрон с бронебойно-трассирующим сплошным снарядом БР-271СП;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-271П.
Для стрельбы по живой силе и огневым точкам противника, расположенным открыто, применялись снаряды с осколочной гранатой О-271У, которая при снятом колпачке взрывателя обеспечивает поражение осколками на 20 м по фронту и на 3 м в глубину. При неснятом колпачке взрывателя граната действует как фугасная.
Для поражения живой силы противника на дальности 100-200 м при самообороне батареи использовалась картечь Щ-271. При выстреле оболочка картечи разворачивается в канале ствола и 324 пули весом 10,8 г каждая вылетают вперед, имея угол разлета 10-18°. Поражаемый район с убойным действием пуль — по фронту до 40 м, в глубину до 200 м.

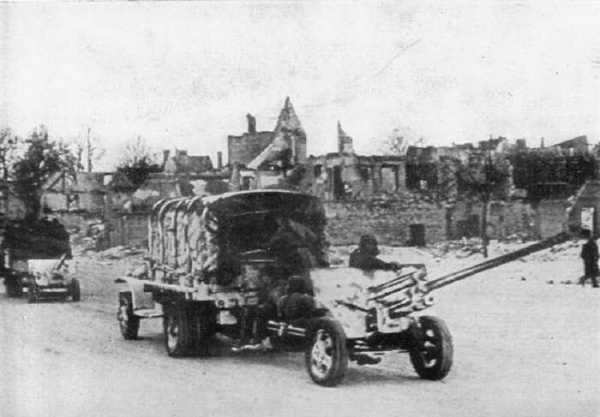

Благодаря наличию подрессоривания пушку можно перевозить механической тягой со скоростями: до 50 км/ч — по шоссе, до 30 км/ч — по проселочным дорогам и до 10 км/ч — по бездорожью. Пушка перевозилась также и конной тягой — шестеркой лошадей.
Боеприпасы к пушке могут перевозиться как в кузове автомашины, так и в передке, унифицированном с передком 76-мм дивизионных и полковых пушек.

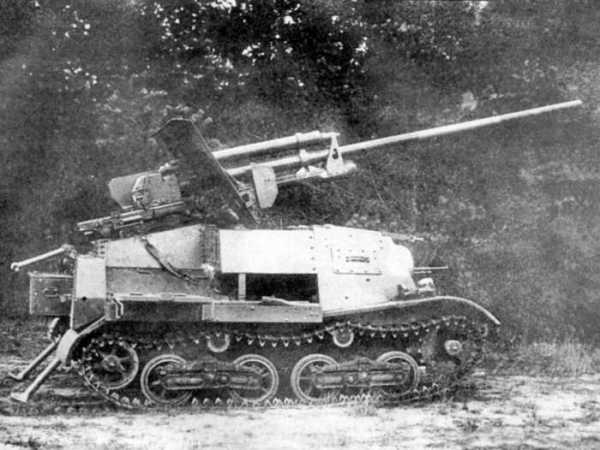

Осенью 1941 г. было изготовлено также около ста пушек ЗИС-2 в самоходном варианте: качающаяся часть пушки со щитовым прикрытием была установлена на шасси гусеничного тягача «Комсомолец». Эта импровизированная самоходная установка имела обозначение ЗИС-30.
Впервые в большом количестве 57-мм пушки ЗИС-2 обр. 1943 г. были использованы летом 1943 г. в боях на Курской дуге.
ТТХ ЗиС-2 образца 1943 г.
Калибр, мм: 57
Начальная скорость снаряда, м/с: 700-1250
Наибольший угол возвышения, град: 25
Угол склонения, град: -5
Угол горизонтального обстрела, град: 54
Вес в боевом положении, кг: 1250
Скорострельность, выстр./мин: до 25
Наибольшая дальность стрельбы, м: 8400
Дальность прямого выстрела, м: 1120
Бронепробиваемостъ при угле встречи 60 ° на дальности:
— 500 м, мм: 106
— 1000 м, мм: 96
На 10 мая 1945 года в Советской Армии имелось около 3200 57-мм пушек, при том что 45-мм пушек было около 23 500, а 76-мм пушек — около 40 100.
Если сравнивать ЗиС-2 с одноклассниками, Pak 39 и Pak 40 (Германия), 6-pdr Mk.II (Великобритания), M1 (США), имеет место быть превосходство советского орудия над аналогами как по расчётной бронепробиваемости, так и в подвижности.
Немецкая 50-мм пушка Pak 38 легче ЗИС-2 на 120 кг, но при этом сильно уступает советскому орудию в начальной скорости, массе снаряда и почти в два раза — в расчётной бронепробиваемости, а также имеет демаскирующий орудие при стрельбе дульный тормоз.
Английская 6-фунтовая пушка Mk.II на 100 кг тяжелее советской, при значительно меньшей начальной скорости и более лёгком снаряде, что приводит существенно меньшей расчётной бронепробиваемости. Из плюсов английского орудия можно отметить больший угол горизонтального наведения.
Американская 57-мм пушка M1, являющаяся модификацией английской 6-фунтовой пушки, ещё тяжелее за счёт более длинного ствола. Начальная скорость несколько возросла, но всё равно осталась существенно ниже, чем у советского орудия.
Кроме того, в отличие от иностранных орудий, ЗИС-2 представляет собой дуплекс — на её лафете выпускалась 76-мм дивизионная пушка ЗИС-3, выпуск двух орудий, использующих один лафет, значительно упрощает и удешевляет производство.
Даже в сравнении с более тяжёлым орудием — немецкой 75-мм противотанковой пушкой Рак 40, ЗИС-2 также имеет преимущества в бронепробиваемости, рассчитанной как по советской, так и по немецкой методике. На службе вермахта ЗИС-2 обозначалась как 5,7-cm Panzerabwehrkanone 208(r) и её пробивные свойства при стрельбе снарядом БР-271М оценивались как 140 мм гомогенной брони при попадании по нормали на дистанции огня 500 метров.
При том же расстоянии и при небольшом угле встречи относительно в 30° этот показатель Pak 40 при использовании калиберного бронебойного снаряда PzGr.39 составлял 96 мм, что в пересчёте на условия нормального попадания даёт толщину пробиваемой броневой плиты около 120 мм.
Превзойти ЗиС-2 по расчётной бронепробиваемости смогли лишь мощные, появившиеся в 1943—1944 годах противотанковые пушки, такие как британская 76-мм Q.F. 17 Pounder весом более двух тонн, немецкая 88-мм Pak 43/41 весом более 4 тонн и 100-мм советская БС-3 весом более трёх тонн, а также мелкосерийная немецкая 75/50-мм противотанковая пушка Pak 41 с коническим каналом ствола.
Высокие характеристики ЗиС-2 вызвали интерес союзников, которым по их просьбе в конце 1943 года было предоставлено несколько орудий, прошедших испытания в Великобритании и США.
Источник
avtotema.mediasalt.ru
Рассказы об оружии. 57-мм противотанковая пушка ЗиС-2 (18 фото) . Чёрт побери
Существуют две версии появления на свет этой пушки.
Первая говорит о том, что задание на разработку новой противотанковой пушки конструкторское бюро под руководством В.Г. Грабина получило в 1940 году, вскоре после завершения советско-финской войны.
Советское командование рассчитывало, что применение РККА тяжелых танков с противоснарядным бронированием не пройдет незамеченным, и создание подобных машин начнется и у потенциальных противников.
За основу был взят танк КВ (позднее — КВ-1) и КВ-2 с бронированием 75-95 мм.
Вторая версия: немцы «скормили» нашей разведке дезинформацию о скором появлении у них танков с противоснарядным бронированием от 60 до 80 мм.
Проведенные в КБ Грабина исследования показали, что оптимальным для такого орудия будет калибр 57 мм при снаряде весом 3,14 кг с начальной скоростью 1000 м/с.
В начале 1941 года такое орудие было создано. На расстоянии 500 м снаряд пробивал броню толщиной 100 мм. В мае 1941 г. была завершена разработка технологии его изготовления, а принятое на вооружение Красной Армии орудие было поставлено на валовое производство одновременно на артиллерийских заводах в Сталинграде и Горьком.
До конца 1941 года была выпущена 371 пушка ЗиС-2, а затем их производство было прекращено «из-за избытка мощности при отсутствии соответствующих целей».
И здесь начинаются странности.
Вообще причин приводилось несколько. Снятие ЗиС-2 объяснялось следующими причинами:
1. Избыточной мощностью пушки и отсутствием острой необходимости в ней. Толщина лобовой брони немецкой бронетехники в 1941 году не превышала 60 мм, бортовой — 40 мм. В этих условиях эффективность хорошо освоенных в серийном производстве 45-мм и 76-мм пушек была достаточной. Якобы ЗиС-2 «шили» немецкие танки насквозь, не нанося им ущерба.
Скажем так, весьма странный аргумент. И вот почему: для того, чтобы его оценить, стоит просто заглянуть внутрь любого танка. Танк как бы состоит не только из лобовой и бортовой брони, внутри у него находится еще множество составляющих. Двигатель, трансмиссия, вооружение, боекомплект, механизм поворота башни, экипаж… В общем, есть за что зацепиться, как ни крути. Это же не лазер, а снаряд все-таки.
Да, насквозь «борт-в-борт» можно было пробить при некотором стечении обстоятельств. Но это как звезды должны были сойтись…
2. Низкая технологичность и высокая стоимостью орудия.
Тоже весьма оспариваемо. Пушка ЗиС-3 калибром 76-мм была признана одной из лучших в мире по совокупности характеристик. В том числе и по простоте изготовления и технологичности.
Но позвольте, при создании ЗиС-3 были использованы лафет и затвор от ЗиС-2. С этим как быть? Да что там осталось? Качающаяся часть от пушки УСВ и ствол. Скажем так, не очень весомый аргумент.
3. Загруженность сталинградского завода «Баррикады» выпуском 76-мм дивизионных пушек УСВ, в связи с чем завод был вынужден прекратить выпуск стволов ЗиС-2, а завод № 92 с производством стволов не справлялся.
Тоже странно. Не справлялся или вообще не выпускал? А где были бравые ребятки Берии? В 1941 году за невыпуск такой продукции могли и во дворе завода стенку найти, не утруждаясь доставкой.
И потом, если завод «Баррикады» мы потеряли во время боев за Сталинград, видимо, по мановению волшебной палочки в 1943 все наладилось. Но — не исключаю, что за два военных года завод №92 выпуск стволов все-таки освоил. В военное время это сделать значительно легче, чем в мирное.
4. Проблемы с выпуском боеприпасов — производство снарядов калибра 57-мм ранее в СССР не велось, развёртывание их изготовления после начала войны было сопряжено с рядом трудностей, связанных, в частности, с эвакуацией завода по производству боеприпасов.
Тем не менее, несмотря на имеющиеся трудности, выпущенные орудия (количеством всего в 371 ед.) были обеспечены боеприпасами:
— в 1941 году было поставлено войскам 310 тысяч 57-мм выстрелов;
— в 1942 году — ещё 82 тысячи выстрелов;
— на 1 января 1943 года ещё имелось в наличии 220 тысяч выстрелов.
В 1942 году войсками было израсходовано 50,5 тысяч 57-мм снарядов.
в 1943 году — 76 тысяч снарядов (для сравнения, расход снарядов для 45-мм противотанковых и танковых пушек за тот же период составил более 12 миллионов штук). В 1944 году было израсходовано 460,3 тысяч 57-мм снарядов. В 1945 году было израсходовано 580,1 тысяч 57-мм снарядов.
Со снарядами, как видно, тоже был порядок.
В целом причина снятия с производства ЗиС-3 до сих пор не совсем понятна. Более склоняюсь к третьему пункту, он как бы наиболее адекватно выглядит.
Но в 1943 году, при появлении немецких танков с противоснарядным бронированием, пушку снова поставили на поток.
ЗиС-2 шла на вооружение противотанковых артиллерийских взводов стрелковых батальонов и в отдельные истребительно-противотанковые части РГК.
Кстати, в РККА эти пушки стали поступать через три недели после принятия соответствующего постановления Государственного Комитета Обороны. Понятно, что был использован задел 1941 года, тем не менее. Проблемы куда-то улетучились, и пушка пошла воевать с «Тиграми».
Всего в 1943-1945 гг. было изготовлено 9 645 противотанковых пушек ЗиС-2.
Немного? Здесь очевиден вопрос эффективности. Если при использовании 45-мм ПТП расчету приходилось извращаться, угадывая, откуда и как пойдет противник, чтобы выстрелить ему в борт, жертвуя ради этого зачастую, удачной позицией и демаскируя себя первым же выстрелом, то в случае 57-мм ПТП таких проблем не было.
Вариант «не пробил» был не для ЗиС-2, оставалось только влепить не куда можно, а куда нужно. По статистике, на одну выведенную из строя 57-мм пушку приходилось по три уничтоженных вражеских танка, в то время как на 76-мм — 2,5, а на 45-мм — 0,25.
Вот и весь расклад, как говорится.
Пушка ЗиС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом.
Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений.
Подрессоривание состоит из двух винтовых пружин, помещенных в цилиндрах на концах боевой оси. Подрессоривание отключается автоматически при разведении станин.
В качестве прицельных приспособлений использовался прицел ПП1-2 с шарнирным приводом.
Пушка снабжена затвором с опускающимся вниз клином и с полуавтоматикой механического (копирного) типа. Лишь для первого заряжания нужно открыть затвор вручную с помощью рукоятки затвора, в дальнейшем его закрывание и открывание происходит автоматически.
Такая конструкция затвора обеспечила высокую скорострельность пушки — до 25 выстрелов в минуту.
Стрельба из пушки может вестись с наибольшим утлом возвышения 25°, угол склонения составляет 5°, угол горизонтального обстрела — 54°.
Для борьбы с бронированными целями применялись следующие унитарные патроны:
— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом с баллистическим наконечником БР-271;
— унитарный патрон с бронебойно-трассирующим остроголовым снарядом без баллистического наконечника БР-271К;
— унитарный патрон с бронебойно-трассирующим сплошным снарядом БР-271СП;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-271П.
Для стрельбы по живой силе и огневым точкам противника, расположенным открыто, применялись снаряды с осколочной гранатой О-271У, которая при снятом колпачке взрывателя обеспечивает поражение осколками на 20 м по фронту и на 3 м в глубину. При неснятом колпачке взрывателя граната действует как фугасная.
Для поражения живой силы противника на дальности 100-200 м при самообороне батареи использовалась картечь Щ-271. При выстреле оболочка картечи разворачивается в канале ствола и 324 пули весом 10,8 г каждая вылетают вперед, имея угол разлета 10-18°. Поражаемый район с убойным действием пуль — по фронту до 40 м, в глубину до 200 м.
Благодаря наличию подрессоривания пушку можно перевозить механической тягой со скоростями: до 50 км/ч — по шоссе, до 30 км/ч — по проселочным дорогам и до 10 км/ч — по бездорожью. Пушка перевозилась также и конной тягой — шестеркой лошадей.
Боеприпасы к пушке могут перевозиться как в кузове автомашины, так и в передке, унифицированном с передком 76-мм дивизионных и полковых пушек.
Осенью 1941 г. было изготовлено также около ста пушек ЗИС-2 в самоходном варианте: качающаяся часть пушки со щитовым прикрытием была установлена на шасси гусеничного тягача «Комсомолец». Эта импровизированная самоходная установка имела обозначение ЗИС-30.
Впервые в большом количестве 57-мм пушки ЗИС-2 обр. 1943 г. были использованы летом 1943 г. в боях на Курской дуге.
ТТХ ЗиС-2 образца 1943 г.
Калибр, мм: 57
Начальная скорость снаряда, м/с: 700-1250
Наибольший угол возвышения, град: 25
Угол склонения, град: -5
Угол горизонтального обстрела, град: 54
Вес в боевом положении, кг: 1250
Скорострельность, выстр./мин: до 25
Наибольшая дальность стрельбы, м: 8400
Дальность прямого выстрела, м: 1120
Бронепробиваемостъ при угле встречи 60 ° на дальности:
— 500 м, мм: 106
— 1000 м, мм: 96
На 10 мая 1945 года в Советской Армии имелось около 3200 57-мм пушек, при том что 45-мм пушек было около 23 500, а 76-мм пушек — около 40 100.
Если сравнивать ЗиС-2 с одноклассниками, Pak 39 и Pak 40 (Германия), 6-pdr Mk.II (Великобритания), M1 (США), имеет место быть превосходство советского орудия над аналогами как по расчётной бронепробиваемости, так и в подвижности.
Немецкая 50-мм пушка Pak 38 легче ЗИС-2 на 120 кг, но при этом сильно уступает советскому орудию в начальной скорости, массе снаряда и почти в два раза — в расчётной бронепробиваемости, а также имеет демаскирующий орудие при стрельбе дульный тормоз.
Английская 6-фунтовая пушка Mk.II на 100 кг тяжелее советской, при значительно меньшей начальной скорости и более лёгком снаряде, что приводит существенно меньшей расчётной бронепробиваемости. Из плюсов английского орудия можно отметить больший угол горизонтального наведения.
Американская 57-мм пушка M1, являющаяся модификацией английской 6-фунтовой пушки, ещё тяжелее за счёт более длинного ствола. Начальная скорость несколько возросла, но всё равно осталась существенно ниже, чем у советского орудия.
Кроме того, в отличие от иностранных орудий, ЗИС-2 представляет собой дуплекс — на её лафете выпускалась 76-мм дивизионная пушка ЗИС-3, выпуск двух орудий, использующих один лафет, значительно упрощает и удешевляет производство.
Даже в сравнении с более тяжёлым орудием — немецкой 75-мм противотанковой пушкой Рак 40, ЗИС-2 также имеет преимущества в бронепробиваемости, рассчитанной как по советской, так и по немецкой методике. На службе вермахта ЗИС-2 обозначалась как 5,7-cm Panzerabwehrkanone 208(r) и её пробивные свойства при стрельбе снарядом БР-271М оценивались как 140 мм гомогенной брони при попадании по нормали на дистанции огня 500 метров.
При том же расстоянии и при небольшом угле встречи относительно в 30° этот показатель Pak 40 при использовании калиберного бронебойного снаряда PzGr.39 составлял 96 мм, что в пересчёте на условия нормального попадания даёт толщину пробиваемой броневой плиты около 120 мм.
Превзойти ЗиС-2 по расчётной бронепробиваемости смогли лишь мощные, появившиеся в 1943—1944 годах противотанковые пушки, такие как британская 76-мм Q.F. 17 Pounder весом более двух тонн, немецкая 88-мм Pak 43/41 весом более 4 тонн и 100-мм советская БС-3 весом более трёх тонн, а также мелкосерийная немецкая 75/50-мм противотанковая пушка Pak 41 с коническим каналом ствола.
Высокие характеристики ЗиС-2 вызвали интерес союзников, которым по их просьбе в конце 1943 года было предоставлено несколько орудий, прошедших испытания в Великобритании и США.
chert-poberi.ru
Противотанковая пушка ЗИС — 2
57-мм противотанковая пушка обр. 1941г. ЗИС-2
57-мм противотанковая пушка образца 1941 года ЗИС-2 представляет собой мощное противотанковое орудие своего времени.
В 1940 году на горьковском заводе № 92 под руководством В.Г. Грабина было создано мощное по тем меркам орудие – 57-мм противотанковая пушка образца 1941 года Ф-31. На 1941 год эта пушка фактически не имела достойных целей. Поэтому было принято решение о снятии её с производства и лишь в 1942 году, после появления тяжелобронированных танков, о ней вновь вспомнили. Пушка прошла всю Великую Отечественную войну, а после её окончания была продана целому ряду зарубежных стран, где в некоторых армиях находится в строю и в начале 21 века.
Задание на проектирование новой противотанковой пушки было выдано заводу № 92 в июне 1940 года. Первоначально пушка получила заводской индекс Ф-31. Опытный образец 57-мм противотанковой пушки был изготовлен в октябре 1940 года. Заводские испытания выявили плохую кучность стрельбы из-за неправильной крутизны нарезов ствола. Пушка с новым стволом успешно прошла все испытания, и в начале 1941 года была рекомендована к серийному производству под индексом ЗИС-2 (завод имени Сталина), а в марте 1941 года принята на вооружение под наименованием 57-мм противотанковая пушкаобразца 1941 года. Первые пушки поступили в войска летом 1941 года.
Освоение пушки ЗИС-2 шло весьма тяжело из-за низкой квалификации рабочих и недостаточной культуры производства. И в ноябре 1941 года было принято решение о приостановке выпуска пушки ЗИС-2 в угоду более технологичных конструкций для тогдашнего производства.
Все изменилось при захвате тяжелобронированного немецкого танка Т-6 Тигр в январе 1943 года под Ленинградом. При обстреле этого танка на полигоне в Кубинке было выявлено, что на реальных дистанциях боя ему может противостоять лишь 57-мм противотанковая пушка ЗИС-2. Ни 45-мм, ни 76-мм пушки, состоящие на вооружении Красной Армии, не смогли противостоять танку Тигр. Поэтому, в июне 1943 года было принято решение о принятии вновь на вооружение пушки ЗИС-2 под официальным названием 57-мм противотанковая пушка образца 1943 года. Эта пушка отличалась от предыдущей более технологичной конструкцией. Хотя и при этом орудие осваивалось на заводе № 92 очень туго. Первая партия для испытаний была выпущена в мае 1943 года, а серийный выпуск пушки был налажен к октябрю 1943 года.
57-мм противотанковая пушка ЗИС-2 конструктивно выполнена по классической для пушек схеме. Пушка состоит из 2 основных частей: лафета и ствола с затвором.
Лафет состоит из люльки, верхнего подвижного станка, механизмов наведения и уравновешивания, подрессоривания, нижнего неподвижного станка с раздвижными станинами, защитного щитка и прицельных приспособлений.
Люлька служит для направления движения ствола при откате и накате. Противооткатное устройство пушки ЗИС-2 состоит из гидравлического тормоза отката, установленного под стволом и воздушно-гидравлического накатника установленного над стволом. Противооткатное устройство соединяется со стволом при помощи передней и задней обойм.
Раздвижные станины имелись двух вариантов: коробчатые на пушке образца 1941 года и трубчатые – на пушках образца 1941 и 1943 годов.
Уравновешивающий механизм служит для уравновешивания качающейся части орудия, имеющего перевес на дульную часть. Механизм пружинного типа, смонтирован в двух цилиндрах на верхнем станке.
Защитный щиток имеет толщину брони 6 мм и состоит из основного верхнего щита, подвижного среднего и откидного нижнего. На пушке ЗИС-2 образца 1943 года устанавливалась бронировка накатника.
Прицельное приспособление состояло из 2х кратного оптического прицела ПП2, оси прицела и шарнирного привода.
Ствол пушки ЗИС-2 образца 1941 года – со свободной трубой или моноблоки,ЗИС-2 образца 1943 года – моноблоки. Запирание канала ствола осуществлялось с помощью клинового затвора с опускающимся вниз клином. Затвор имел механизм полуавтоматики копирного типа, для открывания и закрывания затвора. Заряжание и выстрел осуществлялись вручную. Выстрел осуществлялся при помощи спускового механизма кнопочного типа.
Буксировка 57-мм противотанковой пушки ЗИС-2 осуществлялась как конной тягой, так и механической с максимально допустимой скоростью 60 км/час.
Стрельба из пушки ЗИС-2 велась бронебойными калиберными, осколочными, подкалиберными унитарными выстрелами, а также картечью.
Модификации 57-мм противотанковой пушки ЗИС-2:
ЗИС-2 обр. 1941 года — базовый серийный вариант с коробчатыми станинами и прицелом ПП2.
ЗИС-2 обр. 1943 года — лафет и передок унифицированы с пушкой ЗИС-3, высота линии огня составляла 875 мм, изменена конструкция накатника, установлены трубчатые станины, угол горизонтального наведения составлял 56°, прицел ПП1-2.
ЗИС-2Н — принята на вооружение в 1957 году, установлен ночной прицел АПН-57 или АПН3-55.
Тактико-технические характеристики 57-мм противотанковой пушки обр. 1941г. ЗИС-2
- Калибр 57 мм
- Масса: боевая 1050 кг, походная 1900 кг
- Габариты: длина 7,03 м, ширина 1,7 м, высота 1,355 м
- Ствол: длина 4160 мм (73 калибра)
- Высота линии огня 853 мм
- Углы наведения: вертикальный от -5° до +25°, горизонтальный 56°
- Скорострельность 25 выстр./мин
- Дальность стрельбы прямой наводкой 1000 м
- Клиренс (дорожный просвет) 350 мм
- Расчет 5 чел.
- Скорость транспортировки до 60 км/час
Пушка ЗИС-2
park-pobeda-nnov.ru
57-мм противотанковая пушка образца 1941 года (ЗИС-2)
Материал из Википедии — свободной энциклопедии
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Ствол | |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса | |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Габариты в походном положении | |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Углы обстрела | |
| Угол , град | от −5 до +25° |
| Угол , град | 57° |
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2) (индекс ГРАУ — 52-П-271) — советскаяпротивотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установкиЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. На вооружении армий некоторых государств ЗиС-2 находится и по сей день.
История создания
ЗиС-2 обр. 1943 г.К весне 1940 года советское военное руководство получило разведывательную информацию о разработке в Германии тяжелобронированных танков. Данная информация, учитывая выявленную в ходе гражданской войны в Испании беззащитность танков с лёгким бронированием от огня малокалиберных противотанковых пушек (что привело к инициированию в СССР работ по созданию танков Т-34 и КВ-1), выглядела правдоподобно. Одновременно были проведены испытания обстрелом корпуса немецкого танка Pz.III, захваченного советскими войсками в ходе польской кампании 1939 года. Испытания показали, что броня данного танка, несмотря на относительно небольшую толщину, отличается высокой стойкостью, и на средних и больших дистанциях снаряды наиболее распространённых в Красной армии 45-мм противотанковых пушек пробивают её с трудом. К данным работам в числе прочих было привлечено конструкторское бюро горьковскогозавода № 92 под руководством В. Г. Грабина.
ЗиС-2 обр. 1943 г., вид сзадиДо 1940 года Грабин не занимался противотанковой артиллерией.
При проектировании классической противотанковой пушки, Грабин столкнулся с проблемой выбора калибра орудия. Расчёты показали бесперспективность калибра 45-мм с точки зрения резкого роста бронепробиваемости. Различными исследовательскими организациями рассматривались калибры 55 и 60 мм, но в итоге было решено остановиться на калибре 57 мм. Орудия данного калибра применялись в царской армии и флоте (пушки Норденфельда и Гочкиса), кроме того, 57-мм пушками Гочкиса были вооружены трофейные английские танки Mark V, состоявшие на вооружении Красной армии (хотя к началу 30-х годов все орудия данного типа были уже и сняты с вооружения).
Официальное задание на проектирование 57-мм противотанковой пушки было выдано заводу № 92 в июне 1940 года. Первоначально орудие получило заводской индекс Ф-31. При проектировании орудия Грабиным была использована конструктивно-технологическая схема опытного 76-мм полкового орудияФ-24, успешно прошедшего полигонные испытания, но не принятого на вооружение.Исходная конструкция была существенно доработана — была изменена конструкция и расположение накатника, применён тормоз отката с постоянной длиной отката, уменьшен максимальный угол возвышения, применены постоянные сошники, внесён ряд иных изменений. Ключевой особенностью новой пушки стало использование длинного (73 калибра) ствола. Одновременно, был решён вопрос с выстрелом — в качестве его гильзы была принята стандартная гильза от 76-мм дивизионной пушки с переобжатием дульца гильзы на калибр 57 мм. Такое решение упрощало производство боеприпасов, а также в будущем позволило почти без изменений использовать затвор ЗиС-2 при создании новой 76-мм дивизионной пушки ЗиС-3. Однако, в связи с неготовностью завода к производству нового сложного орудия, отгрузка пушек в войска началась лишь летом 1941 года.
Одновременно с ЗиС-2 Грабин работал над ещё более мощной 57-мм противотанковой пушкой, получившей индекс ЗиС-1КВ. Длина её ствола составляла 86 калибров (4,9 м), лафет пушки был взят от 76-мм дивизионного орудия УСВ. Опытный образец ЗиС-1КВ был готов в январе 1941 года и прошёл полигонные испытания в феврале — мае 1941 года. Живучесть ствола пушки, вследствие её чрезвычайно высокой баллистики (начальная скорость 1150 м/с) оказалось очень низкой — уже после 50 выстрелов снаряд не получал закрутки в стволе и летел кувыркаясь. Кроме того, вес пушки оказался больше, чем вес 76-мм дивизионного орудия УСВ. В итоге работы по ЗиС-1КВ были прекращены, однако окончательно отработать технологию так и не удалось. В ноябре 1941 года было принято решение о приостановке серийного производства ЗиС-2. Данное решение было вызвано рядом причин:
- избыточной мощностью пушки и отсутствием острой необходимости в ней. Информация о тяжелобронированных танках не подтвердилась, толщина лобовой брони немецкой бронетехники в 1941 году не превышала 60 мм, бортовой — 40 мм (по другим источникам — около 250.
Конструктивные элементы ЗиС-2 (в частности, лафет и затвор) были широко использованы при создании 76-мм дивизионной пушки ЗиС-3, фактически представляющей собой комбинацию качающейся части 76-мм пушки УСВ и лафета ЗиС-2. Пушка ЗиС-3 была принята на вооружение и выпускалась большой серией, став, по мнению ряда отечественных исследователей, лучшим в мире орудием в своём классе. С 24 по 30 апреля 1943 года один из захваченных «Тигров» был испытан обстрелом из отечественных и поставляемых по ленд-лизу противотанковых и танковых пушек. Результаты данного обстрела показали, что наиболее распространённые в Красной армии 45-мм и 76-мм орудия недостаточно эффективны, в отличие от ЗиС-2, которая продемонстрировала способность бороться с данным типом танка на большинстве реальных дистанций боя.
Орудие образца 1943 года имело ряд отличий от пушек выпуска 1941 года, направленных в первую очередь на повышение технологичности производства орудия. Тем не менее, восстановление серийного производства проходило с трудом — снова возникли технологические проблемы с изготовлением стволов, кроме того, завод был сильно загружен программой выпуска 76-мм дивизионных и танковых пушек, имевших с ЗиС-2 ряд общих узлов; в этих условиях наращивание производства ЗиС-2 на существующем оборудовании могло осуществляться лишь за счёт снижения объёма производства данных орудий, что являлось недопустимым. В результате первая партия ЗиС-2 для проведения государственных и войсковых испытаний была выпущена в мае 1943 года, причём при производстве данных орудий широко использовался законсервированный на заводе с 1941 года задел. Массовый выпуск ЗиС-2 был организован к октябрю — ноябрю 1943 года, после ввода в строй новых производственных мощностей, обеспеченных поставленным по ленд-лизу оборудованием.
В 1949 году на заводе № 235 была проведена модернизация ЗиС-2. Опытное орудие, получившее индекс В-22, прошло испытания летом 1949 года, по результатам которых была выявлена необходимость доработки орудия. В 1950 году работы по В-22 были прекращены. С 1945 года рядом конструкторских бюро были начаты работы по созданию новой 57-мм пушки взамен ЗиС-2, завершившиеся принятием на вооружение в 1951 году пушки Ч-26.
Устройство
Пушка ЗиС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом. Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений, ЗиС-2 обр. 1943 года — только моноблоки. Ствол со свободной трубой состоит из кожуха, казённика, свободной трубы, передней и задней обойм. Ствол моноблок состоит из трубы, казённика, муфты, передней и задней обойм. Труба служит для направления полёта снаряда и придания ему вращательного движения, канал трубы разделяется на нарезную часть и патронник, соединяемые коническим скатом, в который при заряжании упирается ведущий поясок снаряда.
Казённик служит для размещения и закрепления деталей затвора и полуавтоматики, представляет собой массивную стальную отливку. Муфта служит для соединения ствола и казённика. Кожух, передняя и задняя обоймы предназначены для соединения всех деталей ствола, а также для обеспечения крепления ствола и противооткатных устройств.
Люлька и противооткатные устройства
Люлька и противооткатные устройства ЗиС-2 обр. 1943 г. Орудие позднего выпуска (с откидным верхним щитом)Люлька служит для направления движения ствола при откате и накате, а также для размещения противооткатных устройств и представляет собой корытообразную стальную отливку. Противооткатные устройства состоят из гидравлическоготормоза отката и воздушно-гидравлического накатника. Тормоз отката смонтирован под стволом, накатник — над стволом; их соединение со стволом осуществляется при помощи передней и задней обойм. Тормоз отката наполняется жидкостью стеол (глицериновая жидкость) или верет
infosphere.top
57-мм противотанковая пушка образца 1941 года (ЗИС-2)
Материал из Википедии — свободной энциклопедии
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Ствол | |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса | |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Габариты в походном положении | |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Углы обстрела | |
| Угол , град | от −5 до +25° |
| Угол , град | 57° |
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2) (индекс ГРАУ — 52-П-271) — советскаяпротивотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1942 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установкиЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. На вооружении армий некоторых государств ЗиС-2 находится и по сей день.
История создания
ЗиС-2 обр. 1943 г.К весне 1940 года советское военное руководство получило разведывательную информацию о разработке в Германии тяжелобронированных танков. Данная информация, учитывая выявленную в ходе гражданской войны в Испании беззащитность танков с лёгким бронированием от огня малокалиберных противотанковых пушек (что привело к инициированию в СССР работ по созданию танков Т-34 и КВ-1), выглядела правдоподобно. Одновременно были проведены испытания обстрелом корпуса немецкого танка Pz.III, захваченного советскими войсками в ходе польской кампании 1939 года. Испытания показали, что броня данного танка, несмотря на относительно небольшую толщину, отличается высокой стойкостью, и на средних и больших дистанциях снаряды наиболее распространённых в Красной армии 45-мм противотанковых пушек пробивают её с трудом. К данным работам в числе прочих было привлечено конструкторское бюро горьковскогозавода № 92 под руководством В. Г. Грабина.
ЗиС-2 обр. 1943 г., вид сзадиДо 1940 года Грабин не занимался противотанковой артиллерией.
При проектировании классической противотанковой пушки, Грабин столкнулся с проблемой выбора калибра орудия. Расчёты показали бесперспективность калибра 45-мм с точки зрения резкого роста бронепробиваемости. Различными исследовательскими организациями рассматривались калибры 55 и 60 мм, но в итоге было решено остановиться на калибре 57 мм. Орудия данного калибра применялись в царской армии и флоте (пушки Норденфельда и Гочкиса), кроме того, 57-мм пушками Гочкиса были вооружены трофейные английские танки Mark V, состоявшие на вооружении Красной армии (хотя к началу 30-х годов все орудия данного типа были уже и сняты с вооружения).
Официальное задание на проектирование 57-мм противотанковой пушки было выдано заводу № 92 в июне 1940 года. Первоначально орудие получило заводской индекс Ф-31. При проектировании орудия Грабиным была использована конструктивно-технологическая схема опытного 76-мм полкового орудияФ-24, успешно прошедшего полигонные испытания, но не принятого на вооружение.Исходная конструкция была существенно доработана — была изменена конструкция и расположение накатника, применён тормоз отката с постоянной длиной отката, уменьшен максимальный угол возвышения, применены постоянные сошники, внесён ряд иных изменений. Ключевой особенностью новой пушки стало использование длинного (73 калибра) ствола. Одновременно, был решён вопрос с выстрелом — в качестве его гильзы была принята стандартная гильза от 76-мм дивизионной пушки с переобжатием дульца гильзы на калибр 57 мм. Такое решение упрощало производство боеприпасов, а также в будущем позволило почти без изменений использовать затвор ЗиС-2 при создании новой 76-мм дивизионной пушки ЗиС-3. Однако, в связи с неготовностью завода к производству нового сложного орудия, отгрузка пушек в войска началась лишь летом 1941 года.
Одновременно с ЗиС-2 Грабин работал над ещё более мощной 57-мм противотанковой пушкой, получившей индекс ЗиС-1КВ. Длина её ствола составляла 86 калибров (4,9 м), лафет пушки был взят от 76-мм дивизионного орудия УСВ. Опытный образец ЗиС-1КВ был готов в январе 1941 года и прошёл полигонные испытания в феврале — мае 1941 года. Живучесть ствола пушки, вследствие её чрезвычайно высокой баллистики (начальная скорость 1150 м/с) оказалось очень низкой — уже после 50 выстрелов снаряд не получал закрутки в стволе и летел кувыркаясь. Кроме того, вес пушки оказался больше, чем вес 76-мм дивизионного орудия УСВ. В итоге работы по ЗиС-1КВ были прекращены, однако окончательно отработать технологию так и не удалось. В ноябре 1941 года было принято решение о приостановке серийного производства ЗиС-2. Данное решение было вызвано рядом причин:
- избыточной мощностью пушки и отсутствием острой необходимости в ней. Информация о тяжелобронированных танках не подтвердилась, толщина лобовой брони немецкой бронетехники в 1941 году не превышала 60 мм, бортовой — 40 мм (по другим источникам — около 250.
Конструктивные элементы ЗиС-2 (в частности, лафет и затвор) были широко использованы при создании 76-мм дивизионной пушки ЗиС-3, фактически представляющей собой комбинацию качающейся части 76-мм пушки УСВ и лафета ЗиС-2. Пушка ЗиС-3 была принята на вооружение и выпускалась большой серией, став, по мнению ряда отечественных исследователей, лучшим в мире орудием в своём классе. С 24 по 30 апреля 1943 года один из захваченных «Тигров» был испытан обстрелом из отечественных и поставляемых по ленд-лизу противотанковых и танковых пушек. Результаты данного обстрела показали, что наиболее распространённые в Красной армии 45-мм и 76-мм орудия недостаточно эффективны, в отличие от ЗиС-2, которая продемонстрировала способность бороться с данным типом танка на большинстве реальных дистанций боя.
Орудие образца 1943 года имело ряд отличий от пушек выпуска 1941 года, направленных в первую очередь на повышение технологичности производства орудия. Тем не менее, восстановление серийного производства проходило с трудом — снова возникли технологические проблемы с изготовлением стволов, кроме того, завод был сильно загружен программой выпуска 76-мм дивизионных и танковых пушек, имевших с ЗиС-2 ряд общих узлов; в этих условиях наращивание производства ЗиС-2 на существующем оборудовании могло осуществляться лишь за счёт снижения объёма производства данных орудий, что являлось недопустимым. В результате первая партия ЗиС-2 для проведения государственных и войсковых испытаний была выпущена в мае 1943 года, причём при производстве данных орудий широко использовался законсервированный на заводе с 1941 года задел. Массовый выпуск ЗиС-2 был организован к октябрю — ноябрю 1943 года, после ввода в строй новых производственных мощностей, обеспеченных поставленным по ленд-лизу оборудованием.
В 1949 году на заводе № 235 была проведена модернизация ЗиС-2. Опытное орудие, получившее индекс В-22, прошло испытания летом 1949 года, по результатам которых была выявлена необходимость доработки орудия. В 1950 году работы по В-22 были прекращены. С 1945 года рядом конструкторских бюро были начаты работы по созданию новой 57-мм пушки взамен ЗиС-2, завершившиеся принятием на вооружение в 1951 году пушки Ч-26.
Устройство
Пушка ЗиС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом. Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений, ЗиС-2 обр. 1943 года — только моноблоки. Ствол со свободной трубой состоит из кожуха, казённика, свободной трубы, передней и задней обойм. Ствол моноблок состоит из трубы, казённика, муфты, передней и задней обойм. Труба служит для направления полёта снаряда и придания ему вращательного движения, канал трубы разделяется на нарезную часть и патронник, соединяемые коническим скатом, в который при заряжании упирается ведущий поясок снаряда.
Казённик служит для размещения и закрепления деталей затвора и полуавтоматики, представляет собой массивную стальную отливку. Муфта служит для соединения ствола и казённика. Кожух, передняя и задняя обоймы предназначены для соединения всех деталей ствола, а также для обеспечения крепления ствола и противооткатных устройств.
Люлька и противооткатные устройства
Люлька и противооткатные устройства ЗиС-2 обр. 1943 г. Орудие позднего выпуска (с откидным верхним щитом)Люлька служит для направления движения ствола при откате и накате, а также для размещения противооткатных устройств и представляет собой корытообразную стальную отливку. Противооткатные устройства состоят из гидравлическоготормоза отката и воздушно-гидравлического накатника. Тормоз отката смонтирован под стволом, накатник — над стволом; их соединение со стволом осуществляется при помощи передней и задней обойм. Тормоз отката наполняется жидкостью стеол (глицериновая жидкость) или верет
infosphere.top
Рассказы об оружии. 57-мм противотанковая пушка ЗиС-2
Существуют две версии появления на свет этой пушки.
Первая говорит о том, что задание на разработку новой противотанковой пушки конструкторское бюро под руководством В.Г. Грабина получило в 1940 году, вскоре после завершения советско-финской войны.
Советское командование рассчитывало, что применение РККА тяжелых танков с противоснарядным бронированием не пройдет незамеченным, и создание подобных машин начнется и у потенциальных противников.
За основу был взят танк КВ (позднее — КВ-1) и КВ-2 с бронированием 75-95 мм.
Вторая версия: немцы «скормили» нашей разведке дезинформацию о скором появлении у них танков с противоснарядным бронированием от 60 до 80 мм.
Проведенные в КБ Грабина исследования показали, что оптимальным для такого орудия будет калибр 57 мм при снаряде весом 3,14 кг с начальной скоростью 1000 м/с.
В начале 1941 года такое орудие было создано. На расстоянии 500 м снаряд пробивал броню толщиной 100 мм. В мае 1941 г. была завершена разработка технологии его изготовления, а принятое на вооружение Красной Армии орудие было поставлено на валовое производство одновременно на артиллерийских заводах в Сталинграде и Горьком.
До конца 1941 года была выпущена 371 пушка ЗиС-2, а затем их производство было прекращено «из-за избытка мощности при отсутствии соответствующих целей».
И здесь начинаются странности.
Вообще причин приводилось несколько. Снятие ЗиС-2 объяснялось следующими причинами:
1. Избыточной мощностью пушки и отсутствием острой необходимости в ней. Толщина лобовой брони немецкой бронетехники в 1941 году не превышала 60 мм, бортовой — 40 мм. В этих условиях эффективность хорошо освоенных в серийном производстве 45-мм и 76-мм пушек была достаточной. Якобы ЗиС-2 «шили» немецкие танки насквозь, не нанося им ущерба.
Скажем так, весьма странный аргумент. И вот почему: для того, чтобы его оценить, стоит просто заглянуть внутрь любого танка. Танк как бы состоит не только из лобовой и бортовой брони, внутри у него находится еще множество составляющих. Двигатель, трансмиссия, вооружение, боекомплект, механизм поворота башни, экипаж… В общем, есть за что зацепиться, как ни крути. Это же не лазер, а снаряд все-таки.
Да, насквозь «борт-в-борт» можно было пробить при некотором стечении обстоятельств. Но это как звезды должны были сойтись…
2. Низкая технологичность и высокая стоимостью орудия.
Тоже весьма оспариваемо. Пушка ЗиС-3 калибром 76-мм была признана одной из лучших в мире по совокупности характеристик. В том числе и по простоте изготовления и технологичности.
Но позвольте, при создании ЗиС-3 были использованы лафет и затвор от ЗиС-2. С этим как быть? Да что там осталось? Качающаяся часть от пушки УСВ и ствол. Скажем так, не очень весомый аргумент.
3. Загруженность сталинградского завода «Баррикады» выпуском 76-мм дивизионных пушек УСВ, в связи с чем завод был вынужден прекратить выпуск стволов ЗиС-2, а завод № 92 с производством стволов не справлялся.
Тоже странно. Не справлялся или вообще не выпускал? А где были бравые ребятки Берии? В 1941 году за невыпуск такой продукции могли и во дворе завода стенку найти, не утруждаясь доставкой.
И потом, если завод «Баррикады» мы потеряли во время боев за Сталинград, видимо, по мановению волшебной палочки в 1943 все наладилось. Но — не исключаю, что за два военных года завод №92 выпуск стволов все-таки освоил. В военное время это сделать значительно легче, чем в мирное.
4. Проблемы с выпуском боеприпасов — производство снарядов калибра 57-мм ранее в СССР не велось, развёртывание их изготовления после начала войны было сопряжено с рядом трудностей, связанных, в частности, с эвакуацией завода по производству боеприпасов.
Тем не менее, несмотря на имеющиеся трудности, выпущенные орудия (количеством всего в 371 ед.) были обеспечены боеприпасами:
— в 1941 году было поставлено войскам 310 тысяч 57-мм выстрелов;
— в 1942 году — ещё 82 тысячи выстрелов;
— на 1 января 1943 года ещё имелось в наличии 220 тысяч выстрелов.
В 1942 году войсками было израсходовано 50,5 тысяч 57-мм снарядов.
в 1943 году — 76 тысяч снарядов (для сравнения, расход снарядов для 45-мм противотанковых и танковых пушек за тот же период составил более 12 миллионов штук).
В 1944 году было израсходовано 460,3 тысяч 57-мм снарядов.
В 1945 году было израсходовано 580,1 тысяч 57-мм снарядов.
Со снарядами, как видно, тоже был порядок.
В целом причина снятия с производства ЗиС-3 до сих пор не совсем понятна. Более склоняюсь к третьему пункту, он как бы наиболее адекватно выглядит.
Но в 1943 году, при появлении немецких танков с противоснарядным бронированием, пушку снова поставили на поток.
ЗиС-2 шла на вооружение противотанковых артиллерийских взводов стрелковых батальонов и в отдельные истребительно-противотанковые части РГК.
Кстати, в РККА эти пушки стали поступать через три недели после принятия соответствующего постановления Государственного Комитета Обороны. Понятно, что был использован задел 1941 года, тем не менее. Проблемы куда-то улетучились, и пушка пошла воевать с «Тиграми».
Всего в 1943-1945 гг. было изготовлено 9 645 противотанковых пушек ЗиС-2.
Немного? Здесь очевиден вопрос эффективности. Если при использовании 45-мм ПТП расчету приходилось извращаться, угадывая, откуда и как пойдет противник, чтобы выстрелить ему в борт, жертвуя ради этого зачастую, удачной позицией и демаскируя себя первым же выстрелом, то в случае 57-мм ПТП таких проблем не было.
Вариант «не пробил» был не для ЗиС-2, оставалось только влепить не куда можно, а куда нужно.
По статистике, на одну выведенную из строя 57-мм пушку приходилось по три уничтоженных вражеских танка, в то время как на 76-мм — 2,5, а на 45-мм — 0,25.
Вот и весь расклад, как говорится.
Пушка ЗиС-2 представляет собой классическое для артиллерии периода Второй мировой войны длинноствольное противотанковое орудие с раздвижными станинами, полуавтоматическим клиновым затвором и подрессоренным колёсным ходом.
Конструктивно пушка разделяется на ствол с затвором и лафет. Последний, в свою очередь, состоит из противооткатных устройств, люльки, верхнего станка, механизмов наводки, уравновешивающего механизма, нижнего станка, боевого хода с подрессориванием, щитового прикрытия и прицельных приспособлений.
Подрессоривание состоит из двух винтовых пружин, помещенных в цилиндрах на концах боевой оси. Подрессоривание отключается автоматически при разведении станин.
В качестве прицельных приспособлений использовался прицел ПП1-2 с шарнирным приводом.
Пушка снабжена затвором с опускающимся вниз клином и с полуавтоматикой механического (копирного) типа. Лишь для первого заряжания нужно открыть затвор вручную с помощью рукоятки затвора, в дальнейшем его закрывание и открывание происходит автоматически.
Такая конструкция затвора обеспечила высокую скорострельность пушки — до 25 выстрелов в минуту.
Стрельба из пушки может вестись с наибольшим утлом возвышения 25°, угол склонения составляет 5°, угол горизонтального обстрела — 54°.
Для борьбы с бронированными целями применялись следующие унитарные патроны:
— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом с баллистическим наконечником БР-271;
— унитарный патрон с бронебойно-трассирующим остроголовым снарядом без баллистического наконечника БР-271К;
— унитарный патрон с бронебойно-трассирующим сплошным снарядом БР-271СП;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-271П.
Для стрельбы по живой силе и огневым точкам противника, расположенным открыто, применялись снаряды с осколочной гранатой О-271У, которая при снятом колпачке взрывателя обеспечивает поражение осколками на 20 м по фронту и на 3 м в глубину. При неснятом колпачке взрывателя граната действует как фугасная.
Для поражения живой силы противника на дальности 100-200 м при самообороне батареи использовалась картечь Щ-271. При выстреле оболочка картечи разворачивается в канале ствола и 324 пули весом 10,8 г каждая вылетают вперед, имея угол разлета 10-18°. Поражаемый район с убойным действием пуль — по фронту до 40 м, в глубину до 200 м.
Благодаря наличию подрессоривания пушку можно перевозить механической тягой со скоростями: до 50 км/ч — по шоссе, до 30 км/ч — по проселочным дорогам и до 10 км/ч — по бездорожью. Пушка перевозилась также и конной тягой — шестеркой лошадей.
Боеприпасы к пушке могут перевозиться как в кузове автомашины, так и в передке, унифицированном с передком 76-мм дивизионных и полковых пушек.
Осенью 1941 г. было изготовлено также около ста пушек ЗИС-2 в самоходном варианте: качающаяся часть пушки со щитовым прикрытием была установлена на шасси гусеничного тягача «Комсомолец». Эта импровизированная самоходная установка имела обозначение ЗИС-30.
Впервые в большом количестве 57-мм пушки ЗИС-2 обр. 1943 г. были использованы летом 1943 г. в боях на Курской дуге.
ТТХ ЗиС-2 образца 1943 г.
Калибр, мм: 57
Начальная скорость снаряда, м/с: 700-1250
Наибольший угол возвышения, град: 25
Угол склонения, град: -5
Угол горизонтального обстрела, град: 54
Вес в боевом положении, кг: 1250
Скорострельность, выстр./мин: до 25
Наибольшая дальность стрельбы, м: 8400
Дальность прямого выстрела, м: 1120
Бронепробиваемостъ при угле встречи 60 ° на дальности:
— 500 м, мм: 106
— 1000 м, мм: 96
На 10 мая 1945 года в Советской Армии имелось около 3200 57-мм пушек, при том что 45-мм пушек было около 23 500, а 76-мм пушек — около 40 100.
Если сравнивать ЗиС-2 с одноклассниками, Pak 39 и Pak 40 (Германия), 6-pdr Mk.II (Великобритания), M1 (США), имеет место быть превосходство советского орудия над аналогами как по расчётной бронепробиваемости, так и в подвижности.
Немецкая 50-мм пушка Pak 38 легче ЗИС-2 на 120 кг, но при этом сильно уступает советскому орудию в начальной скорости, массе снаряда и почти в два раза — в расчётной бронепробиваемости, а также имеет демаскирующий орудие при стрельбе дульный тормоз.
Английская 6-фунтовая пушка Mk.II на 100 кг тяжелее советской, при значительно меньшей начальной скорости и более лёгком снаряде, что приводит существенно меньшей расчётной бронепробиваемости. Из плюсов английского орудия можно отметить больший угол горизонтального наведения.
Американская 57-мм пушка M1, являющаяся модификацией английской 6-фунтовой пушки, ещё тяжелее за счёт более длинного ствола. Начальная скорость несколько возросла, но всё равно осталась существенно ниже, чем у советского орудия.
Кроме того, в отличие от иностранных орудий, ЗИС-2 представляет собой дуплекс — на её лафете выпускалась 76-мм дивизионная пушка ЗИС-3, выпуск двух орудий, использующих один лафет, значительно упрощает и удешевляет производство.
Даже в сравнении с более тяжёлым орудием — немецкой 75-мм противотанковой пушкой Рак 40, ЗИС-2 также имеет преимущества в бронепробиваемости, рассчитанной как по советской, так и по немецкой методике. На службе вермахта ЗИС-2 обозначалась как 5,7-cm Panzerabwehrkanone 208(r) и её пробивные свойства при стрельбе снарядом БР-271М оценивались как 140 мм гомогенной брони при попадании по нормали на дистанции огня 500 метров.
При том же расстоянии и при небольшом угле встречи относительно в 30° этот показатель Pak 40 при использовании калиберного бронебойного снаряда PzGr.39 составлял 96 мм, что в пересчёте на условия нормального попадания даёт толщину пробиваемой броневой плиты около 120 мм.
Превзойти ЗиС-2 по расчётной бронепробиваемости смогли лишь мощные, появившиеся в 1943—1944 годах противотанковые пушки, такие как британская 76-мм Q.F. 17 Pounder весом более двух тонн, немецкая 88-мм Pak 43/41 весом более 4 тонн и 100-мм советская БС-3 весом более трёх тонн, а также мелкосерийная немецкая 75/50-мм противотанковая пушка Pak 41 с коническим каналом ствола.
Высокие характеристики ЗиС-2 вызвали интерес союзников, которым по их просьбе в конце 1943 года было предоставлено несколько орудий, прошедших испытания в Великобритании и США.
www.globalwarnews.ru
57-мм противотанковая пушка образца 1941 года (ЗИС-2) Википедия
| 57-мм противотанковая пушка обр. 1941 г. (ЗиС-2) | |
|---|---|
| ЗиС-2 обр. 1943 г. в Белградском военном музее. | |
| Калибр, мм | 57 |
| Экземпляры | 371 (обр. 1941 г.) / 13 339 (обр. 1943 г.) |
| Расчёт, чел. | 5 |
| Скорострельность, выстр/мин | до 25 |
| Скорость возки по шоссе, км/ч | до 60 |
| Высота линии огня, мм | 853 |
| Длина ствола, мм/клб | 4160/73 |
| Длина канала ствола, мм/клб | 3950/69,3 |
| Масса в походном положении, кг | 1900 (с передком, загруженным снарядами) |
| Масса в боевом положении, кг | 1050 |
| Длина, мм | 7030 |
| Ширина, мм | 1700 |
| Высота, мм | 1355 |
| Клиренс, мм | 350 |
| Угол , град | от −5 до +25° |
| Угол , град | 57° |
| Медиафайлы на Викискладе | |
57-мм противотанковая пушка образца 1941 года (ЗиС-2[1]) (индекс ГРАУ — 52-П-271) — советская противотанковая пушка периода Великой Отечественной войны. Данное орудие, разработанное под непосредственным руководством В. Г. Грабина, в 1940 году, являлось, на момент начала серийного производства, самой мощной противотанковой пушкой в мире — настолько мощной, что в 1941 году орудие не имело достойных целей, что и привело к снятию её с производства («в связи с избыточной бронепробиваемостью» — цитата), в пользу более дешёвых и технологичных пушек. Однако, с появлением в 1943 году новых тяжелобронированных немецких танков «Тигр», производство орудия было возобновлено.
На базе ЗиС-2 создана танковая пушка, это орудие устанавливалось на первые советские серийные противотанковые самоходные артиллерийские установки ЗиС-30. 57-мм пушки ЗиС-2 воевали с 1941 по 1945 год, позже, в течение долгого времени, состояли на вооружении Советской армии. В послевоенное время многие орудия были поставлены за рубеж и, в составе иностранных армий, приняли участие в послевоенных конфликтах. По состоянию на 2016 год ЗИС-2 находилась на вооружении армий таких государств, как: Алжир, Гвинея, Никарагуа, Республика Конго, Йемен и Того.
ru-wiki.ru
