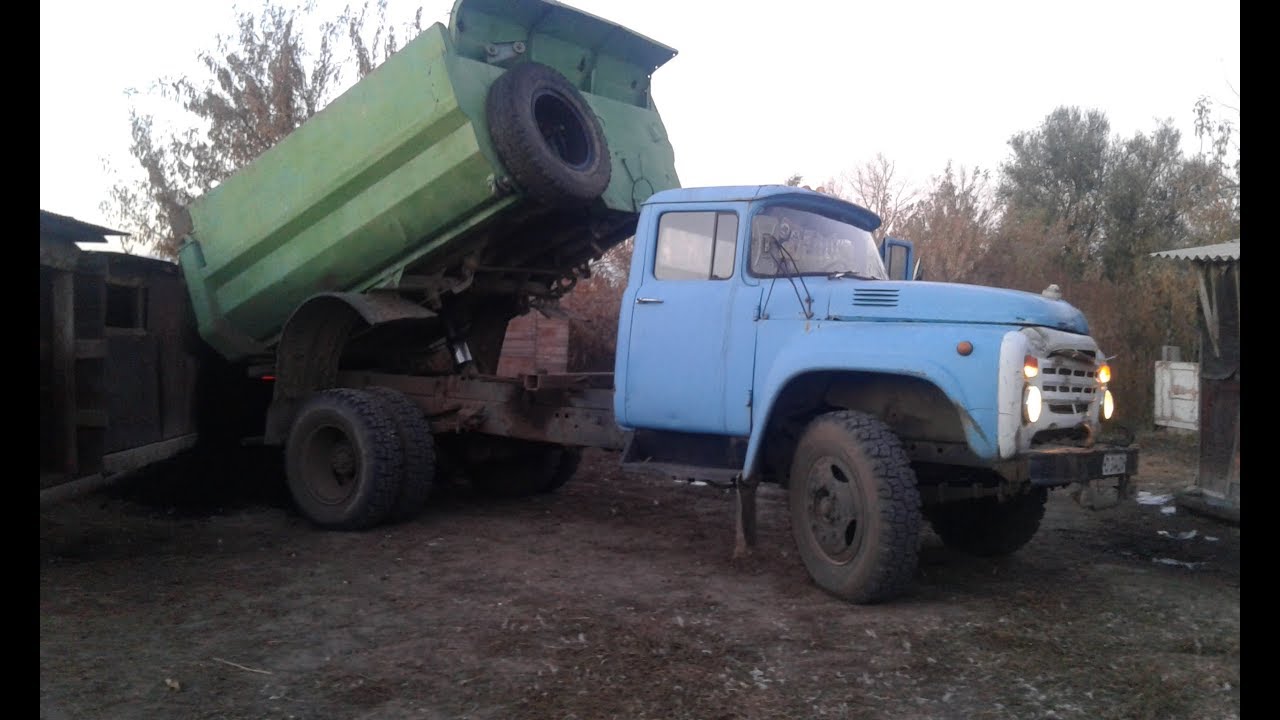

Самосвал ЗИЛ-ММЗ-4502: характеристики

С 1975 года Мытищинский машиностроительный завод производил ЗИЛ-ММЗ-4502, характеристики которого позволяли ему работать с прицепом-самосвалом. Это грузовой двухосный автомобиль, у которого ведущей выбрана задняя пара колес. Высота прицепа его может увеличиваться за счет надставных бортов. Кузов цельнометаллический. Выгрузка грузов происходит за счет гидравлического опрокидывающего механизма через открывающийся задний борт кузова автомобиля.

Созданный на основе хорошо известного автомобиля ЗИЛ-130, самосвал ЗИЛ-ММЗ-4502 получил широкую популярность у пользователей. Он быстро распространился по территории всего Советского Союза. Даже в настоящее время на дорогах России (и не только) можно встретить знакомый силуэт. Самосвал ремонтопригоден, прост в эксплуатации. Запчасти на него можно приобрести во многих магазинах.

Где используется

Автомобиль ЗИЛ-ММЗ-4502 предназначен для перевозки грузов различных видов (в том числе насыпных и навалочных). Способен он это делать по дорогам с любым типом покрытия.

Получил широкое распространение в различных сферах. Наиболее популярные сельское хозяйство, строительство, коммунальные службы.

Модификации

Автомобиль ЗИЛ-ММЗ-4502 выпускался в двух основных модификациях:

  • ЗИЛ-ММЗ-45021 разрабатывался с таким расчетом, что от будет работать без прицепа. Он устроен на базе шасси 311Л-130К. Оснащен силовым агрегатом ЗИЛ-157Д с шестью цилиндрами, расположенными в ряд. Объем силового агрегата — 5,38 литров. Мощность составляет 110 лошадиных сил.
  • ЗИЛ-ММЗ-45022 отличается от предыдущей модификации наличием буксирующего устройства. Он способен подключать системы приводов прицепа разных видов (электрические, пневматические, гидравлические). Кроме этого, самосвал оснащен комбинированным тормозным краном, системой гидрораспределения, служащей для управления опрокидывания кузова и прицепа.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля составляет 5490 миллиметров. При поднятом кузове — увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.

Ширина автомобиля — 2500 миллиметров. Высота — 2540 миллиметров. При поднятом кузове по самой высокой точке это значение равняется 4100 миллиметров. Основные размеры можно посмотреть на фотографии ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля составляет от 5000 до 5250 килограмм, в зависимости от модификации. Вес самосвала в снаряженном состоянии — от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограмм, для версии ЗИЛ-ММЗ-45022 — 10300 килограмм.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час при полностью загруженном кузове.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Он характеризуется V-образным расположением цилиндров. А их всего восемь. Двигатель бензиновый объемом шесть тысяч сантиметров кубических. Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается по средствам карбюратора. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Тормозная система барабанного типа и на передних, и на задних колесах. Подвеска зависимая. Спереди установлена балка, сзади – рессоры.

Для облегчения управления установлен гидроусилитель руля.

Колесные диски изготовлены из стали.

Конструкция кабины рамная. Она имеет две двери. Руль расположен с левой стороны.

Характеристики кузова

Кузов прямобортный, изготовлен из металла. Задний борт открывается. Запорами можно управлять в автоматическом и ручном режимах. Имеется козырек для защиты кабины. Внутренние габариты кузова:

  • Длина — 2600 миллиметров.
  • Ширина — 2300 миллиметров.
  • Высота — 635 миллиметров.

Объем кузова составляет 3,8 кубических метров. При установленных надставных бортах он увеличивается до 5,1 кубических метров.

Кузов поднимается на угол пятьдесят градусов. На это уходит пятнадцать секунд, если кузов груженый. Пустой кузов опускается за двадцать секунд.

Как видно, автомобиль ЗИЛ-ММЗ-4502 обладает неплохими техническими характеристиками. Это позволило ему завоевать признание у многих пользователей. Он настолько полюбился, что его эксплуатация продолжается до сих пор.

ЗиЛ ММЗ 45021 — Самосвалы (AMO ZiL MMZ 45021 — ZiL MMZ 45021 — АМО ЗиЛ ММЗ 45021 — ЗиЛ ММЗ 45021 — ММЗ 45021 — Самосвал ЗиЛ ММЗ 45021 — Самосвал ММЗ 45021) — Технические характеристики ЗиЛ ММЗ 45021 — Габаритные размеры ЗиЛ ММЗ 45021 — Двигатель ЗиЛ ММЗ 45021

1. Поливо-моечная машина
Поливо-моечная машина
2015 г.
10.07.2019
Наталья
г. Москва
1 000 РУБ/час
2. Поливо-моечная машина ЗиЛ
Поливо-моечная машина
2015 г., 29000 км
10.07.2019
Наталья
г. Москва
8 000 РУБ/смена
3. Автовышка 17 метров.
ПОДЪЕМНИКИ

09.04.2019

Марат
г. Волгоград
1 300 РУБ/час
4. Аренда автовышки в Раменское, Жуковском, Бронницы

Автоподъемник
2019 г.
01.01.2019
Извозчик
г. Москва
цена по запросу
5. Аренда автовышки в Видное, Подольск, Домодедово
Автоподъемник
2019 г.
01.01.2019
Извозчик
г.
Москва
цена по запросу
6. ЗИЛ БЫЧОК ЭВАКУАТОР
Грузовик
2000 г.
07.11.2018
Александр
г. Пермь
цена по запросу
7. Аренда автовышки в Подольске, Климовск, Бутово, Щ
Автоподъемник
2018 г.
23.10.2018
Извозчик
г. Москва
цена по запросу
8. Аренда автовышки в Люберцах, Дзержинский, Лыткари
Автоподъемник
2018 г.
01.04.2018
Извозчик
г. Москва
цена по запросу
9.
Аренда поливомоечных машин
Дорожно-уборочная машина
2016 г.
01.04.2018
Аренда поливомоечных машин
г. Москва
цена по запросу
10. ЗИЛ 130
Автоподъемник
1950 г.
27.03.2018
Услуги Автовышки
г. Ростов-на-Дону
цена по запросу

11.1. Самосвалы отечественные и стран СНГ / КонсультантПлюс

Модель, марка, модификация автомобиля

Транспортная норма, л/100 км

Топлива

1

2

3

БелАЗ-540, -540А

135,0

Д *

БелАЗ-548А

160,0

Д *

БелАЗ-548ГД

200,0

СНГ *

БелАЗ-549, -7509

270,0

Д *

БелАЗ-7510, -7522

135,0

Д *

БелАЗ-7523, -7525

160,0

Д *

БелАЗ-7526

135,0

Д *

БелАЗ-7527

160,0

Д *

БелАЗ-75401

150,0

Д *

БелАЗ-7548

160,0

Д *

ГАЗ-93, -93А, -93АЭ, -93Б, -93В

23,0

Б *

ГАЗ-САЗ-2500, -3507, -3508

28,0

Б *

ГАЗ-САЗ-3509

27,0

СПГ *

ГАЗ-САЗ-35101

28,0

Б *

ГАЗ-САЗ-4301 (ГАЗ-542-4L-6,235-125-5M)

17,5

Д

ГАЗ-САЗ-4509 (ГАЗ-542-6L-6,235-138-4M)

17,0

Д

ГАЗ-САЗ-4509 (ГАЗ-542-6L-6,235-125-5M)

16,7

Д

ГАЗ-САЗ-53Б

28,0

Б *

ЗИЛ-ММЗ-4502, -45021, -45022, -4505

37,0

Б *

ЗИЛ-ММЗ-45023

50,0

СНГ *

ЗИЛ-ММЗ-45054, -138АБ

37,5

СПГ *

ЗИЛ-ММЗ-45065; -45085 (ЗИЛ-508. 10-8V-6,0-150-5M)

32,2

Б

ЗИЛ-ММЗ-450650 (Д-245.9-4L-4,75-136-5M)

24,0

Д

ЗИЛ-ММЗ-45085 (ЗИЛ-508-8V-6,0-150-5M)

39,5

Б

ЗИЛ-ММЗ-4520 (ЗИЛ-645-8V-8,74-185-9M)

27,5

Д

ЗИЛ-ММЗ-554, -55413, -554М

37,0

Б *

ЗИЛ-ММЗ-555, -555А, -555Г, -555ГА, -555К, -555Н, -555Э, -555-76, -555-80

37,0

Б *

ЗИЛ-ММЗ-585, -585Б, -585В, -585Д, -585Е, -585И, -585К, -585Л, -585М

36,0

Б *

КАЗ-4540

28,0

Д *

КАЗ-600, -600АВ, -600Б, -600В

36,0

Б *

КамАЗ-55102

32,0

Д *

КамАЗ-55102 (ЯМЗ-238-8V-14,86-240-10M) 35,0 Д

КамАЗ-5511

34,0

Д *

КамАЗ-5511 (ЯМЗ-238-8V-14,86-240-5M)

35,6

Д

КамАЗ-55111

36,5

Д *

КамАЗ-55111 (ЯМЗ-238М-8V-14,86-240-5М)

36,5

Д

КамАЗ-551111А (КамАЗ-7403. 10-8V-10,85-260-10M)

38,3

Д

КамАЗ-551111А (КамАЗ-7403.10-8V-10,85-260-5M)

43,3

Д

КамАЗ-55118

31 + 9,0Д

СПГ *

или 35Д

КамАЗ-65111 (КамАЗ-740.10-8V-10,85-260-10M)

36,0

Д

КамАЗ-65115 С (КамАЗ-740.11-8V-10,85-240-10M)

32,2

Д

КрАЗ-256, -256Б, -256Б1, -256Б1С

48,0

Д *

КрАЗ-6505

50,0

Д *

КрАЗ-6510

48,0

Д

МАЗ-510, -510Б, -510В, -510Г, -511, -512, -513, -513А

28,0

Д *

МАЗ-5516 (ЯМЗ-238Д-8V-14,86-330-8M)

42,0

Д

МАЗ-5516-030 (ЯМЗ-238Д-8V-14,86-330-8M)

47,8

Д

МАЗ-5516-30 (ЯМЗ-238Д-8V-14,86-330-8M)

48,0

Д

МАЗ-551603-021 (ЯМЗ-238М2-8V-14,86-240-8M)

46,3

Д

МАЗ-5549, -5551

28,0

Д *

МАЗ-5551-020 Р2 (ЯМЗ-238М2-8V-14,86-240-5M)

35,7

Д

МоАЗ-75051

85,0

Д *

САЗ-3502

28,0

Б *

САЗ-3503, -3504

26,0

Б *

Урал-45286-01 (ЯМЗ-236НЕ2-6V-11,15-230-5M)

44,5

Д

Урал-5557

34,0

Д *

Урал-55571 (ЯМЗ-236-6V-11,15-180-5M)

34,5

Д

Самосвал зил 130 грузоподъемность


Технические характеристики самосвала ЗИЛ 130: грузоподъемность

До данной модели выпускалась марка машины ЗИЛ 164. После этого завод имени Лихачева начал выпускать самосвал ЗИЛ 130. Разработка данной модели началось еще в 1953 году. Изначально планировали выпустить модель под номером 125, но в итоге машина получила номер 130. Первая серия самосвалов была выпущена в 1957 году. Но это была лишь первая пробная партия, которая не получила сразу серийное производство. Конвейер с данным оборудованием запустили только в 1964 году. Дол этого еще предпринимались некоторые попытки выпуска, которые периодически  появлялись с 1962 года. Затем грузовик выпускался практически беспрерывно до 1992 года. Именно в это время руководство завода решило перекинуть производство модели на другое предприятие. С 1992 года данной моделью занялся Уральский автомоторный завод. Очередные изменения случились только в 2004 году. Тогда предприятие сменило название и стало именоваться «Автомобили и моторы Урала». Вместе с названием предприятия поменялась и марка машины. Теперь она выпускается как АМУР 53131.

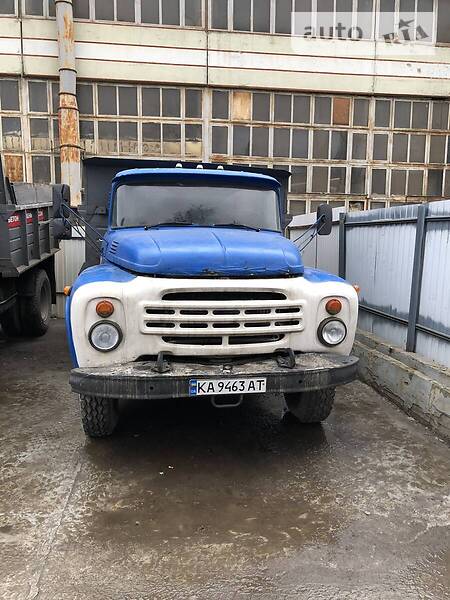

Самосвал ЗИЛ 130

Модель ЗИЛ 130 стало первой советской машиной, в которой применяли синхронизированную коробку передач и гидроусилитель руля. Тут  были впервые задействованы инновационные шарниры карданной передачи. В отличие от предыдущей модели, самосвал получил более широкую кабину вместительностью на три человека. Основные усовершенствования модели происходили с 1966 по 1977 год. Одной из особенностей грузовика является то, что высота его кузова была равной высоте пола вагона. Благодаря этому разгрузка и погрузка многих вещей на железной дороге становилась значительно проще. Самосвал исключал необходимость в погрузках.

Область применения

Среди всех выпускаемых грузовиков объем кузова ЗИЛ 130 является не такой уж и большой. Тем не менее, он нашел широкое применение во многих сферах, связанных с перевозкой товаров. Лучше всего он подходит для работы с железнодорожными перевозками, так как обеспечивает комфортные условия для погрузки. Помимо этого его применяют в сельском хозяйстве, когда необходимо транспортировать различные вещи. Хорошие условия проходимости по бездорожью позволяют ему перемещаться без проблем по сельской местности, бездорожью и по строительным площадкам. В строительстве очень часто его применяют для транспортировки строительных инструментов. Также его используют для перевозки людей.

Грузоподъемность самосвала ЗИЛ 130  является относительно небольшой, но это придает ему мобильности и снижает стоимость расходных материалов для работы. Практически для всех мелких перевозок по городу и по близлежащим пригородам, которые осуществляются в небольшом объеме, данная модель оказывается очень востребованной.

Область применения самосвала ЗИЛ 130

Преимущества

Профиль ЗИЛ 130 является достаточно узнаваем, так как он широко применяется во многих областях. Это стало возможно благодаря набору преимуществ, которыми обладает данная машина. Среди основных из них стоит отметить:

  • Неприхотливость в условиях обслуживания, так как работать машина может практически при любых полевых условиях;
  • Компактные размеры, как для грузовика, дают отличную маневренность, так что можно не только легко передвигаться в городских условиях, но и по строительной площадке, бездорожью и так далее;
  • Кабина на три человека;
  • Низкая стоимость самой техники, а также относительно дешевый ремонт делают применение самосвала выгодным;
  • Хорошо подобранная высота борта под высоту пола железнодорожного вагона, что упрощает работу.
Недостатки

За время своего существования модель несколько устарела и в некоторых моментах уступает современным своими недостатками:

  • Здесь не наблюдается комфортных условий езды;
  • Для крупных работ не хватает большого объема кузова и мощности двигателя;
  • Отсутствует тепло- и звукоизоляция в салоне.
Технические характеристики

Технические характеристики самосвала ЗИЛ 130 являются уникальными для данной модели. При выборе конкретной модели или ее модификации люди в первую очередь обращают внимание именно на них. К основным данным стоит отнести следующие:

Тип машиныСамосвал
Колесная формула4 x 2
Вес самосавала, кг10425
Максимальная нагрузка для передней оси , кг2525
Максимальная нагрузка для задней оси , кг7900
Максимальная подъемность грузов, кг6000
Объем платформы, м кубические5
Вес снаряженного самосвала, кг4300
Максимальная скорость (км/ч)90
МоторV-образный двигатель ЗИЛ-130
Мощность мотора (л.с.)150
Коробка передачМеханическая
Количество передач5
Передаточное число ведущих мостов6,32
Тип подвескирессорная
Размер шин машины260-508 Р
Вместительность топливного бака, л170
КабинаВмещает трех человек. Капотная компоновка. Выполнена из цельного металла
Устройство

Самосвал снабжался восьмицилиндровым двигателем. Это был четырехтактный V-образный верхнеклапанный мотор. Его мощность достигает 148 лошадиных сил при 3 000 оборотах в минуту. В кабине установлена синхронизация коробки передач, а также гидроусилитель руля. В некоторых моделях в комплекте шел предпусковой подогреватель двигателя. В более поздних уже шло транзитное зажигание и генератор переменного тока.

Трансмиссия на грузовике ЗИЛ-130 включает однодисковое сухое сцепление, а также механический привод для него. Также здесь имеется карданная передача и промежуточная опора. Полуоси полностью разгружены, а пятиступенчатая коробка передач обладает двумя синхронизаторами, которые способствуют выравниванию скоростей.

Передний мост выполняется из балки двутаврового сечения, сделанной из стали. Зависимая подвеска устанавливается на продольных рессорах.

Производитель

Большую часть времени машина под данной маркой выпускалась на заводе имени Лихачева. Данному предприятия принадлежат  и все разработки, хоть в последствии производство и было перекинуто в другое место. Это один из самых старых заводов на просторах России. На данный момент это акционерное общество, неоднократно сменившее название.

Заключение

Машина прослужила достаточно длительный срок службы практически во всех областях на широких просторах СССР. Хотя она и была выпущена давно, во многих местах ее применяют и сейчас, так как это относительно недорогой и практичный транспорт для перевозки. Все практические преимущества делают его несравнимым с современными аналогами, так как несмотря на отсутствие комфорта мало какая еще машина из данной категории обойдется в такую цену покупки и обслуживания как ЗИЛ 130.

Марина

Дата публикации:

Февраль 9, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

технические характеристики двигателя, компрессора, грузоподъемность, вес, габариты, модификации

В далеких 60-х годах с конвейера автомобильного завода им. Сталина сошел первый ЗИЛ-130, который до сих пор выпускается, но уже под названием АМУР 53131.

Технические характеристики ЗИЛ-130 самосвал для того времени были современными.

Это первый автомобиль из серии с гидроусилителем руля и синхронизированной КПП.

Технические характеристики самосвала

Технические характеристики автомобиля ЗИЛ-130 превзошли все ожидания. Появился стеклоомыватель, подогрев двигателя перед запуском, кабина стала трехместной. Автомобиль стал более комфортным.

Двигатель

Двигатель на ЗИЛ-130 представляет собой v-образную, восьмицилиндровую, 4-х тактную «ЛОШАДКУ». Рабочий объем двигателя ЗИЛ-130 – почти 6 литров, что при его довольно массивных габаритах очень экономно.

Изначально двигатель является карбюраторного типа, верхнеклапанный предназначался под ДТ, но спустя 10 лет эксплуатации начали выпуск и под природный газ.

Таблица 1 — Технические характеристики двигателя ЗИЛ-130
Название ЗИЛ-130
Расположение Продольно, спереди
Система питания Карбюратор
Цилиндры, шт. 8
Клапаны, шт. 2
Объем, л 5,99
Мощность, л.с. 150
Частота вращения, об/мин. 3200
Охлаждение Жидкостно-воздушное
КПП

Улучшенная синхронизированная заднеприводная коробка передач (КПП) ЗИЛ-130 с косозубыми шестеренками постоянного зацепления. Крутящий момент передается на задний мост, что даёт более эффективное сцепление с асфальтированной дорогой или грунтовым покрытием.

Таблица 2 — Устройство КПП ЗИЛ-130
Коробка скоростей Механическая
Количество скоростей 5
Привод Заднеприводная
Кузов

В зависимости от модификации были кузова с боковой и с задней разгрузкой. Высота кузова была такой же, как высота железнодорожного вагона, что упрощало погрузку и выгрузку товара.

Объем кузова ЗИЛ-130 – 5 м. куб, а площадь платформы – 8,7 м. кв. Благодаря тому, что объем кузова у самосвала ЗИЛ-130 достаточно большой, его иногда использовали и в сельском хозяйстве, для перевозки рабочих.

Тормозная система

Передние, задние и стояночный тормоза стандартные, колодочные, барабанного типа. С помощью пневматики приводятся в действие.

МТЗ 82 технические характеристики: описание, цены, видео.

Татра 815 отзывы владельцев можно прочитать, перейдя по ссылке.

Компрессор

Весь воздух находится в специальном баллоне под давлением, которое производит компрессор ЗИЛа-130. КПД компрессора на ЗИЛ-130 — 220 л/мин. при 2000 оборотах.

Электропитание

Электрооборудование ЗИЛ-130 однопроводное. Питание осуществляется от аккумулятора напряжением 12 вольт при токе 90 А/ч.

Габариты и грузоподъемность
Рисунок — Чертеж габаритных размеров грузового автомобиля ЗИЛ-130

В таблице 3 описаны габариты самосвала.

Таблица 3 — Габариты ЗИЛа-130
Длина, мм 6675
Ширина, мм 2500
Высота, мм 2400
Колесная база, мм 3800

Снаряженный вес ЗИЛ-130 – 9,360 т, а масса не загруженного тяжеловеса ЗИЛ-130 – 4,3 тонны. Грузоподъемность самосвала ЗИЛ-130 менялась в зависимости от модели и габаритов груза.

Изначально максимальная грузоподъемность была 4 тонны, но потом достигла отметки 6 тонн. Предельная нагрузка на переднюю ось – 2,625 т, а на заднюю – 7,9 тонн соответственно.

Модификации грузового автомобиля

Спустя несколько лет завод выпустил модификации ЗИЛ-130.
Всего было выпущено 5 видов:

  • ЗИЛ-130А – бортовой тягач;
  • 130Б – самосвал;
  • 130В – седельный тягач;
  • 130ВТ – с усиленным задним мостом;
  • ЗИЛ-130Г – бортовой длиннобазный с платформой.

Последняя работала с прицепом.

Технические характеристики автокрана

Фото автокрана на базе ЗИЛ-130.

На базе шасси самосвала ЗИЛ-130 сконструирован автокран КС-2561Д и КС-2561ДА. Модифицированное шасси является троссионным с фиксируемой тягой и откидными выносными опорами.

Это «ДЕТИЩЕ» оснащено опорно поворотным механизмом роликового или шариковым двухрядного типа. Стрела в виду своей монолитности решетчатая, ибо выдвижной функции она не имеет.

Таблица 4 — Технические характеристики автокранов на базе ЗИЛ 130 КС-2561Д и КС-2561ДА.
Базовый автомобиль ЗИЛ-130
Мощность шасси базы, кВТ 110
Стрелочная установка  —
основная невыдвижная стрела
сменная с удлиненной стрелой, с удлиненной стрелой и гуськом
Длина основной стрелы, м 8
Вылет, м 3,3-7
Грузоподъемность, т 1,6
Скорость подъема/опускания груза 0,2-5,3
Частота вращения, об/мин 0,3-2,5
Длина, м 10,6
Высота, м 3,65
Ширина, м 2,5
Вес, т 8,8

Преимуществом автокранов на базе ЗИЛ-130 заключается в том, что максимальная высота подъема стрелы – 15 метров. Так что этот «Коллос Родосский» с лёгкостью поднимает груз на уровень 3 — 4-го этажа.

Liebherr кран, описание модельного ряда.

Читайте про минитрактор Гарден Скаут Т 12 отзывы в статье, нажав на ссылку.

Хотите узнать, как сделать самодельный вездеход на гусеницах своими руками?

Вывод

Выпущенный в 1957 году ЗИЛ-130 стал популярным среди грузовых автомобилей, в связи с надежностью и универсальностью. А большое количество модификаций позволило расширить его применение в сельской, коммерческой и даже в военной сфере.

технические характеристики, устройство, фото и видео

Герой этого обзора – машина, не нуждающаяся в особом представлении. Это ставший одним из самых популярных, универсальных, надежных и любимых грузовой автомобиль ЗИЛ-130. На его базе выпускалось много модификаций, от самосвала до седельного тягача. Продуманность конструкции, применение современных на тот момент достижений как отечественного, так и мирового автопрома, обеспечило долгую жизнь этому автомобилю. Даже сейчас, спустя более полувека с начала производства, эти машины еще кое-где продолжают выполнять свои функции.

Самосвал ЗИЛ-130

Производством самосвалов на шасси ЗИЛ-130 занимался ММЗ (Мытищинский машиностроительный завод). В зависимости от модификации шасси, выпускались машины, ориентированные на разные сферы применения. Так, модель ЗИЛ-ММЗ-555 имела укороченную базу, что делало машину более маневренной, кузов позволял осуществлять выгрузку только назад, а работу с прицепом допускало шасси ЗИЛ-130Д1.

Модель ЗИЛ-ММЗ-554, предназначена была для применения в сельском хозяйстве, имела стандартную раму и возможность выгрузки на 3 стороны. Шасси ЗИЛ-130Б2 было оборудовано всеми необходимыми приспособлениями для работы с самосвальным прицепом.

В течение всего времени производства этих моделей они постоянно дорабатывались, в них вносились изменения, улучшающие характеристики машины.

Фото самосвала ЗИЛ-130

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Впоследствии, с середины 70-х годов, в целях повышения экономичности автомобиля, а также учитывая, что для некоторых модификаций автомобиля мощность базового мотора была избыточной, на самосвальное шасси ЗИЛ-130К устанавливались двигатели ЗИЛ-157Д. Это рядный 6-цилиндровый мотор мощностью 110 л.с. В обоих случаях использовался бензин А-72, впоследствии А-76.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0. 400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с.

Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

1 — цапфа корпуса гидроподъемника; 2 — корпус гидроподъемника; 3 — плунжер; 4 — гильза; 5 — масляный бак; 6 — фильтр; 7 — трубка высокого давления; 8 — предохранительный клапан фильтра; 9 — перепускная трубка; 10 — трубка низкого давления; 11 — рычаг переключения коробки отбора мощности и крана управления; 12 — тяга крана управления; 13 — буферная пружина тяги; 14 — плунжер-золотник крана управления; 15 — кран управления; 16 — предохранительный клапан; 17 — канал для перепуска масла припускании; 18 — впускной (обратный) клапан; 19 — шестеренчатый насос
Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

Этот узел был во многом инновационен для тогдашней автопромышленности в стране, подвергался модернизации, при которой ведомый вал претерпел изменения, и передняя шейка его обзавелась подшипником, были внесены изменения в некоторые другие узлы.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник)  и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня.

Схема переключения передач самосвала ЗИЛ-130
Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32. 3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Стандартный скругленный кузов, устанавливаемый на модель ЗИЛ-ММЗ-555, с 1970-го года обзавелся козырьком, защищающим кабину от падения на нее загружаемого груза. Модификация получила индекс ЗИЛ-ММЗ-555Г.

Технические характеристики

Технические характеристики дизельных модификаций самосвала на базе ЗИЛ-130:

Модель ЗИЛ-ММЗ-554 ЗИЛ-ММЗ-555(А) ЗИЛ-ММЗ-555К
Шасси ЗИЛ-130Б/ЗИЛ-130Б2 ЗИЛ-130Д(ЗИЛ-130Д1) ЗИЛ-130К
База, мм 3800 3300 3300
Двигатель ЗИЛ-130 ЗИЛ-130 ЗИЛ-157Д
Мощность, л.с. (кВт) 150 (110.4) 150 (110.4) 110 (80.9)
Крутящий момент, Нм 401.8 401.8 343
КПП Механическая, 5-ступанчатая, синхронизированная
Колесная формула 4х2 4х2 4х2
Размер шин 260-508Р 260-508Р 260-508Р
Макс. скорость, км/час 90 90 90
Емкость топливного бака, л 175 125 125
Норма расхода топлива, л/100км 37 37 37
Работа с прицепом -/+ — (+)
Размеры платформы, ДхШхВ, мм 3752х2325х575
Площадь платформы, м2 8.7
Объем кузова, м3 5 3 3
Угол подъема, град 50 55 55
Грузоподъемность, кг 4000 4500 4500
Направление разгрузки (вбок/назад) +/+ -/+ -/+
Габаритные размеры, (длина х ширина х высота), мм 6675х2500х2400 5475х2420х2510 5475х2420х2510
Вес, кг 9360 9360 9300

Нормы расхода топлива учитывают движение с грузом и без, а также затраты на выгрузку.

Модель ЗИЛ-ММЗ-554 может работать с самосвальным прицепом ГКБ 819 грузоподъемностью 5000 кг. Борта кузова могут быть оснащены надстройками, что увеличит его объем примерно в два раза.

Модель ЗИЛ-ММЗ-555 (сельхозник) имела модификации для поставки на экспорт: ЗИЛ-ММЗ-555Э для умеренного климата, и ЗИЛ-ММЗ-555Т для тропиков.
Видео обзор самосвала ЗИЛ-130:

ЗИЛ-130: технические характеристики самосвала, его грузоподъемность, объем кузова и топливного бака, габаритные размеры

ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная техника. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции, всех технических характеристиках и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.

Прочитайте рейтинг топ 5 самых больших карьерных самосвалов в мире.

О производителе ЗИЛ

ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса, а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно. Также вас может заинтересовать статья про марки Камазов и длину Камаза.

На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.

Технические характеристики

Устройства Параметры
Шасси ЗИЛ-130Б/ЗИЛ-130Б2
База, мм 3800
Двигатель ЗИЛ-130
Мощность, л. с. (кВт) 150 (110.4)
Крутящий момент, Нм 401.8
КПП Механическая, 5-ступенчатая, синхронизированная
Колесная формула 4х2
Размер шин 260-508Р
Макс. скорость, км/час 90
Емкость топливного бака, л 175
Норма расхода топлива, л/100км 37
Работа с прицепом -/+
Размеры платформы, ДхШхВ, мм 3752х2325х575
Площадь платформы, м2 8,7
Объем кузова, м3 5
Угол подъема, град 50
Грузоподъемность, кг 4000
Направление разгрузки (вбок/назад) +/+
Габаритные размеры, (длина х ширина х высота), мм 6675х2500х2400
Вес (сколько весит), кг 9360

ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала – Tatra t815.

Рекомендуем также ознакомиться с техническими характеристиками ЗИЛ-131.

Модели самосвала на фото.

Популярный производитель

Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.

Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа, однако может осуществлять выгрузку на одну из 3 сторон.

Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.

Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:

  • Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
  • Износ уплотнителей коленвала.
  • Замусоривание специальной трубки для забора масла.
  • Деструкция головок шатунов, местом расположения которых является нижняя панель.

Модели грузовиков

Различные модификации машины

Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:

  • 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
  • 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
  • 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
  • 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
  • 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.

Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.

Технические характеристики

Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.

Изучите фронтальные погрузчики российского производства, используемые в строительстве и горнодобывающей отрасли.

Их основные технические характеристики подробно описаны в другой нашей статье.

Отдельная статья посвящена экскаваторам-погрузчикам Вольво.

Плюсы и минусы самосвала

Преимущества:

  • Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
  • Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
  • Радиус разворота составляет 7 м, что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
  • Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.

Недостатки:

  • Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
  • Грузоподъемность грузовых автомобилей не является рекордной.
  • Есть узконаправленные модели, использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.

Эргономика

Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст – 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.

Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.

Самосвал ЗИЛ-130

Гидравлика кузова

Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л, насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.

Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.

Трансмиссия

ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.

Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.

Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям, которые необходимы для усовершенствования модели.

Особенности работы

Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.

Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.

Тормозная система

Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.

Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.

Модель 130

Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.

Двигатель

В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».

Более поздние этапы разработок обозначились использованием 8 цилиндров, что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.

Общий вид

Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.

Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.

Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.

Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.

Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.

Для сравнения можете ознакомиться со статьей про двигатель МАЗ 5551.

Заключение

ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве, так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.

Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.

Также для сравнения можете ознакомиться со статьей про самосвал БелАЗ 75710 технические характеристики.

Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор.

Объем кузова ЗИЛ — сколько кубов песка, щебня, дров в самосвале

Популярным видом спецтехники является самосвал ЗИЛ, история которого началась в 1957 году. Первоначально завод имени Лихачева выпускал только военные машины.

Общие сведения

Учитывая их выносливость, широкие технические возможности, автозавод начал выпуск серии автомобилей для сельского хозяйства, различных отраслей промышленности.

Самосвал ЗИЛ, благодаря приемлемой ширине, получил название «колхозник». Чуть позже эти машины стали применять на строительных работах: перевозить землю, песок, щебень.

Возникли вопросы: сколько кубов материалов можно перевезти на таком самосвале, каков объем кузова ЗИЛ?

Виды самосвалов

Эти машины продолжают выполнять свои функции даже сейчас, по прошествии более полувека с начала их выпуска. Вместимость ЗИЛ130 не такой большой, но его хорошо использовать для работы с железнодорожным транспортом, так как высота его кузова равна высоте пола вагона. Эта особенность значительно упрощает процессы погрузки и выгрузки.

Существует несколько модификаций автомобилей ЗИЛ:

Модель 130 — самый распространенный бортовой автомобиль со следующими размерами платформы:

  • длина — 3752 мм;
  • ширина — 2326 мм;
  • высота — 575 мм.

Перемножив эти величины, получается фактический объем кузова ЗИЛ— 5.02 м3.

Модель 131 представляет собой вездеход с полным приводом, был создан для армии. Размеры: 3600х2322х915 мм.

Фактический объем получается равным 7,64 м³.

Модель 554 — длиннобазная модель, предусматривала разгрузку по боковым сторонам. Вместимость его кузова равна 5 м3. Модель короткобазной модификации ЗИЛ 555 не имела такой возможности. Модификация 554 очень популярна в России, этот автомобиль перевозит сельскохозяйственные грузы.

Самосвал ЗИЛ 555, имеющий скругленный кузов, появился позже под названием Лодочка. Его вместимость меньше всех остальных, она составляет всего 3 м³.

Расчет объема кузова для перевозки песка

При загрузке машины следует учитывать плотность материала. Песок тяжелый. Технические характеристики ЗИЛ 130 позволяют загружать объем кузова самосвала максимально до 5 тонн. Иногда водители допускают загрузку до 6.5 тонны, зная о наличии такой технической возможности у своей машины.

Какой объем кузова ЗИЛ займет песок весом 5 тонн?

Плотность песчаной массы составляет от 1400 до 1800 кг/м3. Для расчета обычно берут среднее значение, равное 1600 кг/м3.

Чтобы не допустить перегруза машины, нужно определить, сколько кубов песка содержится в пяти тоннах. Для этого необходимо выполнить несложное вычисление:

5000:1600 = 3,125 м³, или предельную загрузку:

6500:1600 = 4,063 м³.

Плотность песка можно определить точнее экспериментальным методом. Для этого нужно:

  • взять обычное ведро, емкостью 10 литров, наполнить его песком и взвесить;
  • взвесить ведро без песка;
  • вычесть вес тары из общего веса;
  • разделить полученное значение на 10 — это будет плотность песка в т/м³.

Чтобы не ошибиться в подсчетах количества песка, избежать перегруза машины, рекомендуется делать расчет с поправочным коэффициентом. Рекомендуемая величина коэффициента — 1.1–1.3.

Расчет объема кузова для перевозки строительных материалов

Расчет щебня производится аналогично предыдущему с использованием показателя плотности:

Фактическая грузоподъемность

  • при перевозке 6,5 тонны щебня (1300 кг/м³) количество его кубов в ЗИЛе составит: 6500 кг : 1300 кг/м³ = 0 м³;
  • при перевозке щебня (1500 кг/м³) кубов в ЗИЛе будет:

6500 кг:1500 кг/м³ = 4.33 м³.

Оба случая не требуют объема более 5 м³.

Для каждого вида сыпучих материалов можно рассчитать вместимость для погрузки в определенный вид транспорта, пользуясь данными их плотности.

Таблица значений плотности для некоторых видов щебня:

Наименование щебня Плотность, кг/м³ Кубов в 1 тонне материала
Гранитный 1470 0.680
Гравий 1400 0.714
Песчаник 1300 0.769
Терриконовый 1150 0.870
Мраморный 1500 0.667
Известняковый 1300 0.769
Туфовый 800 1.250
Шлаковый 1500 0.667

Туфового щебня при кузове 5 кубов можно увезти соответственно:

5 х 800 = 4000 кг (4 тонны).

При расчетах нужно учитывать, что плотность строительных материалов зависит еще от некоторых параметров:

  • повышенной влажности – она увеличивает вес одного и того же количества материала;
  • наличия различных примесей, которые могут утяжелить или облегчить материал;
  • размеров фракции. Существует единая шкала для определения стандартных параметров в каждом отдельном случае.

Рассчитать вес груза, который войдет в кузов автомобиля, можно по данным производителя сыпучих материалов. Если таких данных нет, то можно определить показатель опытным путем и произвести расчет.

Перевозка других материалов

Для перевозки снега может оказаться полезной информация о весе 1 м3 снежной массы. Эти данные различаются для разных видов снега.

Таблица веса кубометра снега:

Состояние снега Плотность, кг/м³
Только выпавший 50–100
Сухой, чистый 100–300
После метели 120–180
Снег в степи или тундре 200–400
Тающий снег 350–600

Сколько кубов дров может вместить ЗИЛ?

Грузоподъемность этих машин составляет 5 т. Вес древесины позволяет загрузить 7–8 кубов березы.

Но из-за разных размеров платформ загрузка разных моделей машин может отличаться.

Классический бортовой 130-й и самосвал 554 модели вмещают 5 м³, а при погрузке с горкой и наращиванием бортов — 7 и более кубометров.

Самосвал 554 модели вмещает 5 кубов.

Самый маленький из этой серии самосвал 555 модели Лодочка вмещает всего 3 кубометра дров. Даже с наращиванием бортов на нем сложно увезти свыше 5,5 кубометров.

Армейский 131-й вмещает дров 7,64 кубометра.

Автомобиль ЗИЛ130 широко применяется во многих областях хозяйственной деятельности благодаря ряду преимуществ, среди них:

  • компактность, позволяющая передвигаться с отличной маневренностью в любых условиях: в городе, на строительной площадке, в условиях бездорожья;
  • простота в обслуживании;
  • широкая кабина, вмещающая троих человек;
  • низкая стоимость техники;
Видео: Автомобили-самосвалы ЗиЛ-ММЗ 1991

Двигатель

V-образный восьмицилиндровый 4-хтактный двигатель ЗИЛ-130 отличается экономным объемом — около 6 л. Вначале движок грузовика являлся карбюраторным, но уже через 10 лет использования стартовал модельный вид с природным газом. Если это бензин, расход топлива ЗИЛ-130 на 100 км — примерно, 30 л. При этом можно использовать недорогое топливо А-72 или А-76.  Технические нюансы двигателя отображены в таблице.

Схема питания Карбюратор
Количество клапанов 2
Число цилиндров 8
Положение Спереди, продольно
Мощность в л.с.

135-150

Объем в л. 5.99
Вращение в об./м. 3200
Способ понижения температур Воздушно-жидкостный
Объем бака, л. 176
Максимальная скорость км/ч 90

Также были разработаны модели для холодных климатических зон с препусковым обогреванием.

Коробка передач

Синхронная заднеприводная КПП оборудована косозубыми шестернями постоянного сцепления. Крутящийся момент подается к заднему мосту, в результате ЗИЛ-130 «Колхозник» более качественно сцепляется с грунтовкой и асфальтированной дорогой.

Коробка переключения Механика
Число положений 5
Привод Заднеприводной

Особенности кузова

Все виды кузова подразумевают либо заднюю разгрузку, либо разгрузку в сторону. Размеры кузова следующие: высота равняется высоте ж/д вагона, что ускоряет погрузку/выгрузку; площадь платформы равна 8.7 м2; объем кузова стандартного ЗИЛ-130 самосвал — 5 м. к. В советские времена большой размер кузова, а также вместительная кабина ЗИЛ позволяли использовать машину для транспортировки рабочих. Данные по объему кузова смотрите в таблице.

С установленными бортами 7.8 м3
Без бортов 5 м3
Площадь платформы 8.7 м2
Направления разгрузки Прямо и в стороны
Угол подъема 50 гр.
Размер платформы 2325 на 3752 мм
Задняя загрузка
Боковая загрузка

Гидравлика

Технология подъема/опускания кузова включает бак, предназначенный для гидравлической жидкости, емкостью 17 л, механический насос и гидроцилиндр подъема.

Грузоподъемность и общие размеры

ЗИЛ-130 самосвал сначала обладал грузоподъемностью в 4 т; в нынешнее время грузоподъемность автомобиля ЗИЛ-130 достигла отметки в 6 т. Для передней оси возможна максимальная нагрузка в 2.625 т, для задней — 7.9 т. В таблице рассмотрим общие габариты данного грузового автомобиля.

В ширину (в миллиметрах) 2500
В высоту 2400
В длину 6675
Колесная основа 3800

Дополнительные

характеристики и модификации

Тормоза относятся к колодочно-барабанному виду; действуют при помощи пневматики. Для работы тормозной системы используется компрессор, наполняющий соответствующий баллон сжатым кислородом — КПД при 2 тысячах оборотов составляет 220 л/м. Электрическое питание грузовика вырабатывает аккумулятор. Напряжение — 12 в; ток — 90 А/ч. Размер резины (шин, покрышки) — 260-508(P) R20.

Для автомобильной промышленности СССР использовалось довольно передовое рулевое управление: гидравлический усилитель с удвоенным насосом лопастного вида, вращающимся от коленчатого вала посредством ремня, тогда считался новаторским решением. Чтобы узнать, сколько весит ЗИЛ-130, нужно определить наименование конкретной модели.  Масса стандартного варианта — 4300 кг.

Было разработано 5 модификаций автомобиля:

  • 130А — бортовой тягач;
  • 130Б — самосвал, широко применяется в сельскохозяйственных работах;
  • 130В — седельный тягач ;
  • 130Г — удлиненныйй бортовой грузовик с платформой;
  • 130ВТ — с усиленным задним мостом, отличительной особенностью .
Удлиненный бортовой грузовик

Седельный тягач

Самосвал

Заключение

Тот факт, что первоначальная модель автомобиля ЗИЛ-130 была разработана еще в советские времена и по многим показателям уступает своим современным аналогам, никак не влияет на его популярность. Машина задействована при строительстве домов и для вывоза бытовых грузов. Авто имеет стандартный вес (к примеру, модель «Коротыш» весит 2850 кг). Также модель востребована в сельском хозяйстве, где важным фактором является удобство в сочетании с невысокой стоимостью эксплуатации.

ЗИЛ-130 технические характеристики

Прототип ЗИС-125
Годы выпуска 1962—2014
Тип грузовой
Компоновка Переднемоторная, привод-задний
Колесная формула 4 х 2
Мест в кабине водитель + 2 пассажира
Габариты
Длина 6675 мм.
Ширина 2500 мм.
Высота 2400 мм.
Дорожный просвет 275 мм.
Колесная база 3800 мм.
Колея передняя 1800 мм.
Колея задняя 1790 мм.
Снаряженная масса 4300 кг.
Полная масса ? кг.
Грузоподъёмность 6000 кг.
Радиус поворота 8,9 м.
Распределение нагрузки на переднюю/заднюю оси 4200 / 9,9 тонны
Максимальный наклон 38o
Двигатель ЗИЛ-130
Марка ЗИЛ-130
Тип бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Конфигурация рядный
Рабочий объём 5969 см3
Мощность двигателя 150 л. с. при 3200 об/мин.
Максимальный крутящий момент 402 Н·м, при 2000 об/мин
Степень сжатия 6,5
Число цилиндров 8
Число клапанов 16
Клапаный механизм OHV
Материал блока цилиндров чугун
Материал ГБЦ алюминевая
Диаметр цилиндров 100 мм.
Ход поршня 95 мм.
Расположение цилиндров V-образное под 90o
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Система питания Карбюратор К-88
Система питания закрытая
Рекомендуемое топливо А-66 или А-72
Трансмиссия
Сцепление сухое, однодисковое, с пружинным гасителем крутильных колебаний.
Коробка передач механическая, 5-ступенчатая
Главная передача двойная, с парой конических зубчатых колес, передаточное  — 6,32
Подвеска
Подвеска передняя полу-эллиптическая рессора с телескопическими амортизаторами
Подвсека задняя балансирная на полу-эллиптических рессорах
Мосты планетарные, с полуосями и дифференциалами
Привод карданный, механический
Карданов 2
Тормозная система колодочная, барабанного типа
Привод тормозов механический
Рулевой механизм глобоидальный, червячный, с тремя гребнями на ролике
Передаточное число 23,5
Общие характеристики
Максимальная скорость без прицепа 90 км/ч.
Расход топливана 100 км. 29 л.
Объём топливного бака 175 л.
ЗИЛ-130 базовый автомобиль (как бортовой, так и универсальное шасси), первый серийный вариант с двигателем ЗИЛ-130 мощностью 148 л. с.
ЗИЛ-130-66 модификация 1966 года, с увеличенной до 150 л.с. мощностью двигателя и рядом усовершенствований в конструкции.
ЗИЛ-130-76 базовый вариант образца 1976 года. Грузоподъёмность увеличена до 6 тонн
ЗИЛ-130-80 модификация 1980 года, укомплектованная тремя независимыми тормозными системами
ЗИЛ-130А грузовик с бортовой платформой, предназначенный для постоянного использовании в качестве тягача, с прицепом схожей грузоподъёмности.
ЗИЛ-130Б специальное шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа
ЗИЛ-130В седельный тягач; «ЗИЛ-130ВТ» — седельный тягач с усиленным задним мостом.
ЗИЛ-130Г бортовой и универсальное шасси, длиннобазный (с базой 4,5 м).
ЗИЛ-130ГУ особо длиннобазный (5,6 м), с использованием узлов от «ЗИЛ-133/Г1».
ЗИЛ-130Д1 шасси под промышленные самосвалы «ЗИЛ-ММЗ-555» и «ЗИЛ-ММЗ-4502».
ЗИЛ-130Д2 шасси, оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под промышленные самосвалы-тягачи «ЗИЛ-ММЗ-555А» и «ЗИЛ-ММЗ-45022».
ЗИЛ-136И автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-136ИГ длиннобазный (база 4,5 м) автомобиль с дизельным двигателем «Перкинс-6.345» мощностью 140 л. с.
ЗИЛ-130К шасси с двигателем «ЗИЛ-157Д» мощностью 110 л. с., под промышленные самосвалы «ЗИЛ-ММЗ-555К» и «ЗИЛ-ММЗ-45021» (колёсная база 3,3 м).
ЗИЛ-138, 138А, 138И газобаллонные версии 130-го, предназначенные для работы на сжиженном газе.

ЗИЛ-130 технические характеристики



ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является  последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении  по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха  до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное  для дооборудования специальными  кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное  для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис. 1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей  семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные                                                                                                         ЗИЛ-130

Тип автомобиля                                                                                                            Грузовой

Тип двигателя                                                                                            карбюраторный четырехтактный

Грузоподъемность                                                                                                          6000

Пассажировместимость мест                                                                                         3

Собственная масса кг                                                                                                    4980

Полная масса кг                                                                                                              10980

Габарит мм

длинна                                                                                                                              6675

ширина                                                                                                                             2500

высота                                                                                                                              2350

база мм                                                                                                                             3800

Колея мм

передних колес                                                                                                               1800

задних колес                                                                                                                    1790

Минимальный радиус поворота м                                                                               8,0

Максимальная скорость км/ч                                                                                        90

Минимальный дорожный просвет мм                                                                        270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные                                                                                                         ЗИЛ-130

Количество цилиндров                                                                                                       8

Расположение цилиндров                                                                                         V образное

Порядок работы                                                                                                          1-5-4-2-6-3-7-8

Литраж л                                                                                                                              6,000

Степень сжатия                                                                                                                    6,5

Мощность квт (л,с)                                                                                                               110

(150)

Число оборотов в минуту при максимальной мощности                                            3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки
СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441)  карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя
ТРАНСМИССИЯ
сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний   обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление
ТОРМОЗНОЕ УПРАВЛЕНИЕ

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля  — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

Самый первый АМО ЗИЛ

АМО 1 первыйZIL -005АМО-ЗИЛРакетная установкаЗИС-150ЗИЛ-157ЗИЛ-130ЗИЛ-133ЗИЛ-133ГЯЗИЛ-131ЗИЛ-4331ЗИЛ-43276 ТЗИЛ-433180ЗИЛ-5310ЗИЛ-ТАПИРЗИЛ-4329 В1

Смотрите следующие статьи

Самосвал ЗИЛ-130 — устройство и характеристики

Говорить о таком грузовике не приходится много, поскольку он знаком, наверное, всем, даже тем, кто видел грузовик только в компьютерных играх. Самосвал ЗИЛ-130 прожил почти полвека на отечественном рынке грузовых автомобилей и совсем недавно перестал выпускаться, хотя существует вероятность того, что выпуск возобновится, как это было после 1994 года с его модификациями.

Внешний вид самосвала ЗИЛ-130

Устройство самосвала ЗИЛ-130

За всю историю разработок производилось более 20 версий грузовика. Основная часть их комплектовалась 8-цилиндровыми двигателями с V-образным расположением элементов. 4-хтактный мотор по капотом грузовика выдаёт 150 л.с. на максимальных оборотах. Он запитан от карбюратора марки К-88АЕ. Стоит отметить, что экспортные модели используют не отечественные двигатели, а зарубежные марок Perkins, Valmet, Leyland разной мощности и конструкции.

Самосвал ЗИЛ-130 имеет колёсную формулу 4х2. Управляется она трансмиссией механического типа. Реализована она 5-ступенчатой коробкой передач. Сцепление однодисковое сухого типа. Задние колёса являются ведущими, а пара передних используется для управления. Рессорная подвеска дополняет ходовую часть. Передняя ось комплектуется гидравлическими амортизаторами, а задняя ось использует телескопические элементы.

Поскольку устройство используется как самосвал, ЗИЛ-130 комплектуется гидравлической системой для подъёма кузова. Бак для используемой жидкости имеет вместительность 17 л. При этом коробка отбора мощности позволяет получить до 4,5 л.с. Грузоподъёмность прототипа была всего 5 тонн, однако, в процессе модернизации этот показатель увеличился до 6 тонн.

В рулевом управлении грузовиком применяется гидроусилитель.
Кабина грузовика достаточно просторная и рассчитана на водителя и двух пассажиров. Он имеет комфортные сидения, систему отопления и в старых версиях предусматривались люки для проветривания, которые со временем были убраны из конструкции.
На базе этой же конструкции была построена целая серия пожарных машин.

Самосвал ЗИЛ-130 в работе

Расход топлива самосвала ЗИЛ-130

Топливный бак на 175 литров обеспечивает длительную бесперебойную работу устройства без дозаправок. Заправляется он бензином марки А-75. Расход топлива очень высок и может превышать 30 л на 100 км, что в современных условиях требует переоборудования техники газовым оборудованием или более экономичным дизельным двигателем.

Технические характеристики самосвала ЗИЛ-130

  • длина — 6675 мм;
  • колея передних колес — 1800 мм;
  • колея задних колес — 1790 мм;
  • высота по крыше кабины — 2400 мм;
  • высота по бортам грузовой платформы — 2050 мм;
  • колесная база — 3800 мм;
  • угол преодолеваемого наклона — 38 градусов;
  • диаметр разворота — 14 м;
  • снаряженная масса — 5100 кг;
  • грузоподъемность — 9000 кг;
  • полная масса — 14 100 кг;
  • распределение на переднюю ось — 4200 кг;
  • распределение на заднюю ось — 9900 кг.

Видео о самосвале ЗИЛ-130

ЗИЛ-130: технические характеристики, описание и особенности конструкции

Разработка самосвала, который должен был прийти на замену недостаточно удачной модели ЗИС-150, началась в 1953 году. Получившийся в результате ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для осуществления поставленных задач.

В итоге получилось целое семейство модификаций, для которых предусматривалась возможность монтажа разнообразных надстроек.

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему же вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является клиновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством понижения температуры двигателя.

Компрессор ЗИЛа 130-й модели является важной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Располагается компрессор на головке блока с его справой стороны. Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность 210 л в минуту. При этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 оборотов в минуту.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

  • износ поршневых колец;
  • истирание уплотнителей коленвала;
  • засорение трубки удаления масла;
  • повреждение головок шатунов, расположенных снизу.

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Каждые 50 000 км предполагают проведение технического обслуживания, во время которого очищаются все поршневые клапаны, каналы воздухоотводов, пружины и седла.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число — 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции. Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

Важно! Откидные выносные опоры оснащены пружинными балансирами, которые можно смонтировать, используя автомобильные домкраты. Для вращения опорно-поворотного устройства используют роликовую конструкцию.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

  • АЦ-30(130)-63,
  • АЦ-40(130)-63Б,
  • АН-30(130)-64,
  • АЦ-40(130Е)-126,
  • АН-40(130Е)-127,
  • АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

http://www.youtube.com/watch?v=0us6rhRhjIY

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ЗИЛ модельный ряд (модификации и характеристики)

Самосвалы Зил выпускаются в большом количестве разнообразных модификаций. Это могут быть сочлененные самосвалы, а также полуприцепы, но все они настолько качественны по своим характеристикам и универсальны по комплектации, что из них создавали автокраны, пожарные машины, фургоны, а также автоцистерны. ЗИЛ грузовик эффективен как на территории бездорожья, так и в стесненных городских условиях. На высоте находятся такие важные для транспортного средства показатели, как грузоподъемность и экономичность.

Популярные модификации

На платформе автомобиля ЗИЛ производятся следующие модификации грузовых машин. У автомобиля ЗИЛ модельный ряд довольно разнообразен:

  1. Грузовой ЗИЛ-130Г – перевозка габаритных грузов и буксирование прицепов с общей весовой категорией до 8 тонн.
  2. ЗИЛ-130В1 – седельного типа тягач, который изначально спроектирован для буксировки груза массой до 14 тонн.
  3. ЗИЛ-130Д1 – это специальная платформа для построения самосвалов ЗИЛ-ММЗ-4502 и ЗИЛ-ММЗ-555.
  4. ЗИЛ-130Б2 – это платформа с особым пневматическим выводом, предназначенным для построения тягача, применяемого в сельском хозяйстве.
  5. Грузовой ЗИЛ-130Г – платформенная машина со специальными 2-ух секционными бортами. Здесь присутствует база колес 4 500 мм и уникальный по характеристикам мотор.
  6. ЗИЛ модель 130Д – это платформа для самосвала узкого строительного назначения, имеющая короткую базу колес — 33 см.
  7. ЗИЛ-130Б  платформа для техники особого сельскохозяйственного назначения с общей базой колес, равной 3 800 мм.

ЗИЛ 130Г

Все без исключения модели отличаются оптимальной комплектацией и возможностью идеально функционировать в разных климатических условиях.

Кузов ЗИЛа — габариты и характеристики

ЗИЛ кузов данного транспортного средства может быть не только грузовым, но также пассажирским. Для этой цели присутствуют откидные скамейки и возможность установки тента.

Вес авто 10425 кг
Грузоподъемность ЗИЛа 6000 кг
Максимальная скорость 90 (км/ч)
Мощность двигателя 150 л.с
Расход топлива 30 л на 100 км

Что касается средних габаритных показателей ЗиЛа, то его длина составляет 6 672 мм, ширина – 2 500 мм, общая высота – 2 400 мм. Объем платформы равен 5.10 кубических метров, а площадь пола составляет 8.72 квадратных метра.

Салон

У ЗИЛ кабина – это трехместный салон, который располагается сразу за двигателем. Сиденье можно отрегулировать по высоте, по длине, а также по наклону спинки. Среди присутствующих основных опций салона можно выделить:

  • Стеклоочиститель;
  • Отопитель;
  • Специальное устройство для промывки стекол;
  • Крыша салона оснащена двумя вентиляционными люками.

Кабина выполнена из цельного металла, а сиденья выполнены из мягких материалов. Все в ней продумано до мелочей, что делает салон максимально комфортным для водителей и для пассажиров. Здесь эргономично расположены основные приборы и механика управления.

Транспортное средство оснащено гидравлическим усилителем руля, благодаря чему значительно увеличилась общая простота управления автомобилем и его безопасность. При случайном разрыве переднего колеса, грузовику легко будет удержаться на дорожном участке.

Основные технические характеристики

Транспортное средство комплектуется 4-тактным восьмицилиндровым двигателем. У грузовика ЗИЛ двигатель мощный, этот параметр составляет 3000 оборотов в минуту. Общий рабочий объем двигателя достигает 6 литров. Особого внимания заслуживает специальная система смазки, которая характеризуется, как комбинированная с возможностью разбрызгивания и разными показателями давления. Система питания установленного движка относится к категории принудительной, также есть встроенная жидкостная система охлаждения.

Тормозная система

На грузовике установлена особая тормозная система, которая присутствует на всех колесах. Это тормоза особого барабанного типа, которые функционируют под влиянием современной пневмосистемы. Основной резерв воздушной массы находится в специальном резервуаре под достаточно сильным давлением. В рабочее состояние тормоза приводятся при помощи водяного насоса и установленной передачи. Работа компрессора осуществляется с двумя тысячами оборотами в минуту. Всего воздушных баллонов существует всего два, каждый по 20 литров.

Положительные и отрицательные свойства

Все большее количество автолюбителей принимают решение купить данные машины грузового назначения. Из данного средства можно сделать уникальное авто, так как присутствует возможность проведения оптимального апгрейда. Среди иных положительных факторов можно отметить такие важные показатели, как доступная стоимость транспортного средства, небольшие габариты, оптимальная ремонтопригодность и маневренность устройства. При необходимости можно без проблем найти нужные детали для проведения ремонта. Высокие показатели проходимости машины основаны на наличии встроенного рулевого усилителя, также мотор работает идеально.

Среди недостатков машины можно отметить небольшую скорость, которую в состоянии развить вездеходы, неидеальный мотор и грузоподъемность также не является рекордной. По причине давнего года выпуска детали довольно часто выходят из строя. Несмотря на достаточные комфортные условия салона, он немного уступает по меркам настоящего времени. Кресла можно регулировать, но они не совсем удобны для современных водителей. Мотор в кабине автомобилей ЗИЛ не слышен, машина и ее основные модификации передвигаются тихо. За свою 40-летнюю историю данные автомобили зарекомендовали себя, как прочный и очень надежный грузовой транспорт, относительно простой в процессе эксплуатации и в ремонте. И сейчас на дорогах страны можно встретить узнаваемый всеми ЗИЛ и ЗИС, который приобретают в качестве средства, решающего большое количество разных задач.

Типы самосвалов — Энциклопедия по машиностроению XXL



из «Автомобили-самосвалы »

Массовый объем перевозок насыпных и навалоч 1Ых грузов, имеющих различные свойства, определяет необходимость создания ряда специальных конструкций самосвалов для перевозки определенной категории грузов в заданных условиях. [c.55]
По совокупности свойств, определяющих основные эксплуатационные качества, самосвалы, получившие наибольшее распространение у нас в стране, могут быть разделены также на семь групп. [c.56]
Группа I. Строительные самосвалы средней грузоподъемности (4.. .6 т) с разгрузкой кузова назад рассчитаны для одиночной работы (без прицепа). В нашей стране самосвалы этой группы наиболее многочисленны (ЗИЛ-ММЗ-555, ЗИЛ-ММЗ-4502, ЗИЛ-ММЗ-4505, ГАЗ-53А технические характеристики приведены в прил. 1). [c.56]
Весовые параметры этих самосвалов позволяют эксплуатировать их на автомобильных дорогах любой категории. [c.56]
Основные грузы, для перевозки которых предназначаются самосвалы группы 1, — это грунт, песок, глина, щебень, гравий, асфальт, бетон, строительные растворы, строительный мусор и др. [c.56]
Транспортные свойства груза (плотность, структура сыпучесть, текучесть) обусловливают требования в первую очередь к конструкции платформы самосвала. Важнейшим параметром является объем платформы. Статистика показывает, что основные строительные грузы имеют плотность 1,4…1,6 т/м (см. табл. 1). Исходя из этого для рассматриваемых самосвалов оптимальное соотношение грузоподъемности и объема платформы 1,4…1,6 т/м . Например, самосвал ЗИЛ-ММЗ-4505 при грузоподъемности 6 т имеет внутренний геометрический объем платформы 3,8 м (6 3,8=1.58 т/мз). [c.56]
Экскаваторная погрузка таких жестких грузов, как камень, смерзшийся грунт, строительный мусор вызывает большие сосредоточенные ударные нагрузки на детали платформы. Это предъявляет повышенные требования к прочности платформы. [c.57]
Во избежание повреждения кабины грузом, срывающимся с ковша экскаватора, на переднем борту платформы укрепляют козырек, защищающий заднюю стенку и окно кабины. [c.57]
Удельную мощность двигателя (отношение мощности двигателя к полной массе самосвала) для строительных самосвалов выбирают в пределах 7. .. 9 кВт/т. [c.57]
Стремлением повысить маневренность самосвала объясняется применение для самосвалов ЗИЛ-ММЗ-555, ЗИЛ-ММЗ-4502, ЗИЛ-ММЗ-45021 короткобазного (база 3300 мм) шасси ЗИЛ-130Д1, тогда как бортовой грузовой автомобиль имеет базу 3800 мм. [c.57]
Многолетняя эксплуатация выявила и недостаток короткобазных самосвалов — неустойчивость на скользких дорогах. При неумелом или неосторожном вождении самосвала на больших скоростях отмечены случаи заноса самосвала. Это вынудило конструкторов на строительном самосвале последней модели ЗИЛ-ММЗ-4505 применить шасси ЗИЛ-130Б2 с базой 3800 мм. [c.57]
Статистика показывает, что, как правило, длина одной ездки для строительных самосвалов в среднем составляет 10…30 км, а иногда, например при проведении планировочных работ, несколько сот метров. В таких условиях водителю в течение смены приходится часто входить и выходить из кабины. Наиболее удобные условия для входа и выхода из кабины обеспечивает компоновка автомобиля по схеме кабина за двигателем. [c.57]
В эксплуатации строительных самосвалов отмечаются частые случаи перегрузки сверх установленной нормы. Это объясняется большим разбросом значений плотности перевозимых грузов и общепринятым приблизительным учетом количества груза не по массе, а по объему. [c.57]
Поэтому возникают дополнительные требования к надежности и простоте обслуживания самосвалов. [c.57]
Группа П. Строительные самосвалы средней грузоподъемности (5…6 т), рассчитанные для систематической работы с прицепом-самосвалом (в составе автопоезда). К этой группе относится, например, самосвал ЗИЛ-ММЗ-4501 с прицепом-самосвалом ГКБ-818Б. [c.57]
По нагрузочным параметрам самосвалы рассчитаны для эксплуатации на автомобильных дорогах всех категорий, но в отличие от группы I эти самосвалы не предназначены для работы на грунтовых дорогах, так как работа с прицепом в сложных дорожных условиях затруднена. Основное назначение этих самосвальных автопоездов — массовые перевозки по установившимся маршрутам на строительные объекты нерудных материалов с причалов, железнодорожных баз, из карьеров, в основном в больших городах. [c.57]
Характерными особенностями эксплуатации являются относительно хорошие дороги, без крутых подъемов и спусков специально подготовленные пункты отправления и приемки грузов, обеспечивающие сквозное движение автомобильного транспорта без дополнительного маневрирования. Преобладают относительна большие расстояния перевозок (15…25 км). Погрузка чаще осуществляется стационарными погрузочными средствами транспортерами, бункерами, экскаваторами. Перегрузки наблюдаются реже, чем у самосвалов группы I, что объясняется длительными перевозками одинаковых грузов. Основные грузы те же, что и для самосвалов группы I, за исключением полужидких грузов (бетон, растворы). Поэтому повышенных требований к уплотнению кузова не предъявляется. [c.58]
Обязательным требованием для автопоезда является возможность разгрузки на боковые стороны. Автомобиль-самосвал, как правило, имеет разгрузку на три стороны, а прицеп — на две боковые. [c.58]
Для работы с прицепом на самосвале-тягаче должен быть установлен более мощный двигатель, его мощность, отнесенная к полной массе автопоезда, должна составлять не менее 6 кВт/т. [c.58]
Для обеспечения работы с прицепом-самосвалом на самосвале-тягаче устанавливается ряд дополнительных агрегатов двойной тормозной кран пневмовывод для подключения привода тормозов прицепа электровывод для подключения приборов световой сигнализации гидравлический кран-распределитель для управления опрокидывающим устройством кузова как тягача, так и прицепа гидровывод для подключения гидропривода опрокидывающего устройства прицепа. [c.58]

Вернуться к основной статье

Зил ммз 45021 технические характеристики

С 1975 года Мытищинский машиностроительный завод производил ЗИЛ-ММЗ-4502, характеристики которого позволяли ему работать с прицепом-самосвалом. Это грузовой двухосный автомобиль, у которого ведущей выбрана задняя пара колес. Высота прицепа его может увеличиваться за счет надставных бортов. Кузов цельнометаллический. Выгрузка грузов происходит за счет гидравлического опрокидывающего механизма через открывающийся задний борт кузова автомобиля.

Созданный на основе хорошо известного автомобиля ЗИЛ-130, самосвал ЗИЛ-ММЗ-4502 получил широкую популярность у пользователей. Он быстро распространился по территории всего Советского Союза. Даже в настоящее время на дорогах России (и не только) можно встретить знакомый силуэт. Самосвал ремонтопригоден, прост в эксплуатации. Запчасти на него можно приобрести во многих магазинах.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля составляет 5490 миллиметров. При поднятом кузове – увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.
Ширина автомобиля – 2500 миллиметров. Высота – 2540 миллиметров. При поднятом кузове по самой высокой точке это значение равняется 4100 миллиметров. Основные размеры можно посмотреть на фотографии ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля составляет от 5000 до 5250 килограмм, в зависимости от модификации. Вес самосвала в снаряженном состоянии – от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограмм, для версии ЗИЛ-ММЗ-45022 – 10300 килограмм.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час при полностью загруженном кузове.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Он характеризуется V-образным расположением цилиндров. А их всего восемь. Двигатель бензиновый объемом шесть тысяч сантиметров кубических. Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается по средствам карбюратора. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Тормозная система барабанного типа и на передних, и на задних колесах. Подвеска зависимая. Спереди установлена балка, сзади – рессоры.

Для облегчения управления установлен гидроусилитель руля.

Колесные диски изготовлены из стали.

Конструкция кабины рамная. Она имеет две двери. Руль расположен с левой стороны.

Технические характеристики

Габаритные размеры:

  • длина – 5500 мм;
  • ширина – 2400 мм;
  • высота – 2500 мм;
  • колесная база – 3300 мм;
  • дорожный просвет – 270 мм;
  • передняя колея – 1800 мм;
  • задняя колея – 1790 мм.

ЗИЛ 4502 оснащался прямобортным металлическим кузовом с открывающим задним бортом. Автомобиль имел козырек, защищающий кабину и запоры, регулируемые в ручном и автоматическом режимах.

Характеристики кузова:

  • длина – 2600 мм;
  • ширина – 2300 мм;
  • высота – 635 мм;
  • объем кузова без надставных бортов (с надставными бортами) – 3,8 (5,1) куб.м;
  • угол подъема кузова – 5,1 куб.м;
  • время подъема загруженного кузова – 15 сек;
  • время опускания пустого кузова – 20 сек;
  • вместимость – 16 чел.

В зависимости от модификации грузоподъемность ЗИЛ 4502 составляет от 5000 до 6000 кг. В снаряженном состоянии машина весит 4750-4825 кг. Полная масса ЗИЛ 45021/ЗИЛ 45022 – 9975/10300 кг. При максимальный загрузке автомобиль может разгоняться до 90 км/час.

Немного о Мытищинском машиностроительном заводе

Предприятие в подмосковных Мытищах ведёт свою историю с 1897 года. Первоначально это был вагоностроительный и трамваестроительный завод. Именно здесь с 1934 года и по сей день серийно выпускаются вагоны для Московского метрополитена. В годы Великой Отечественной на производственных мощностях предприятия выпускались самоходки САУ-76, СГ-122, лёгкие танки Т-80.

В первые же послевоенные годы, не прекращая выпуск вагонов, ММЗ наладил серийное производство самосвалов на шасси ЗИС-05. Впоследствии Мытищенский машиностроительный стал крупнейшим производителем самосвалов на шасси ЗИС/ЗИЛ – с задней, двух- и трёхсторонней разгрузкой. В 1970-80-х годах объём производства достиг фантастических для нынешних времён цифр: двухсот самосвалов в сутки (около 50 тысяч автомобилей в год).

Фирменная табличка ММЗ на вагоне метрополитена.

В настоящее время основной продукцией ОАО «ММЗ» являются гусеничные шасси для военной техники. Полномочия Единоличного исполнительного органа ОАО «Мытищинский машиностроительный завод» переданы Управляющей организации – АО «Концерн «Калашников». Сегодня выпускается одиннадцать модификаций таких машин для монтажа различных вооружений и спецсредств.

Что касается производства гражданской продукции (вагонов и самосвалов), то оно в 2009 году было отделено в отдельное предприятие – «Метровагомаш», с соответствующим размежеванием и разделом имущества. Поэтому юридически Мытищинский машиностроительный завод является в наше время сугубо оборонным предприятием.

История ЗИЛ-ММЗ-4502

В середине 1970х ниша среднетоннажных грузоперевозок была прочно занята ЗИЛ-130. Было выпущено более миллиона этих надежных и вместительных грузовиков. На ЗИЛовских шасси было собрано более 30 модификаций, от пожарных автомобилей до тягачей, приспособленных для работы в условиях Крайнего Севера.

К 1976 году были завершены испытания самосвала, производство которого было передано на Мытищинский МЗ. От базовой модели его отличала укороченная колёсная база и козырёк на кузове. Кроме того, были доработаны некоторые технические узлы.


ЗИЛ 4502 стал последователем 130 модели

Описание автомобиля

Самосвал предназначался для перевозки сыпучих материалов, стройматериалов, техники и других грузов. Он выдерживал вес до 5 т и хорошо показывал себя как на бездорожье, так и в городских условиях. Сравнительно небольшие размеры и радиус разворота (7 м) делали его универсальным решением для грузоперевозок в городе, области и на удалённых объектах.

Автомобиль комплектовался надставными бортами для транспортировки объёмных грузов и тентом с каркасом для защиты груза от грязи и осадков. Погрузка и разгрузка осуществлялась сверху или сзади через откидывающий борт. Кузов оснащался откидными сиденьями для перевозки людей (до 16 человек). Возможность буксировки прицепа не предусмотрена, но два крюка над передним бампером позволяли при необходимости вытащить другой застрявший автомобиль.

На фото модель 4502 легко узнать по козырьку над лобовым стеклом и ярко-голубому цвету кабины. Салон не получил запоминающейся отделки, зато тепло- и шумоизоляция были заметно улучшены.

Модификации, фото

ЗИЛ-ММЗ-45021 — недорогая модель, оснащённая шестицилиндровым двигателем и упрощённой конструкцией некоторых узлов.

ЗИЛ-ММЗ-45022 — грузовик-буксировщик, предназначенный для работы с прицепом массой до 8 т, оснащённый гидропневмо- и электровыводами.

ЗИЛ-ММЗ-45023 — вариант буксировщика, оснащённый газобаллонным оборудованием.

Модификации

Предприятие выпускало несколько модификаций самосвала. Характеристики зависят от типа шасси, поставленного Московским автозаводом им. Лихачева. По отдельному заказу производились машины модели ММЗ-45022, которые эксплуатировались только с 2-осным самосвальным прицепом, имеющим полную массу до 8000 кг.

Для работы при низких температурах окружающей среды производилась модель ММЗ-450241. Самосвал оснащался улучшенной теплоизоляцией, резиновые детали изготовлены из материала, устойчивого к длительному воздействию холода.

ЗИЛ-ММЗ-45021

Модификация ЗИЛ-ММЗ-45021 представляет собой «бюджетную» версию машины, построенную на шасси ЗИЛ-130К. На машине применяется 6-цилиндровый рядный двигатель с нижнеклапанным газораспределительным механизмом. Мотор рассчитан на эксплуатацию на бензине А-72, развивает мощность 110 л.с.

Из-за сниженных параметров силовой установки использование прицепа не допускается. Задний буксировочный крюк без резинового демпфера предназначен для вытаскивания застрявшего самосвала. Грузоподъемность раннего варианта составляет 5000 кг. Использование модернизированного шасси ЗИЛ-495850 позволило поднять вес перевозимого материала до 5800 кг. Последние машины были собраны в середине 1990 года.

ЗИЛ-ММЗ-45023

Версия ЗИЛ-ММЗ-45023 адаптирована для применения газообразного топлива, запас которого хранится в баллонах. На машинах установлен 150-сильный двигатель ЗИЛ-138, оснащенный карбюратором-смесителем. Мотор может работать на бензине и на газообразном горючем.

Ранние машины, собранные до конца 1980 года, способны перевозить груз весом 4900 кг. После модернизации, которая позволила снизить вес газобаллонного оборудования, грузоподъемность выросла до 5750 кг. Выпуск модификации прекратился в 1994 году.

Трансмиссия ЗИЛ 4520

В связке с двигателем работает 9-ти ступенчатая коробкой передач. Механическая, трёхходовая, с планетарным редуктором-демультипликатором. Синхронизаторы – на всех передачах, кроме первой. Передаточные числа коробки передач: 1й – 11,4; 2й – 8,26; 3й – 6,10; 4й – 4,52; 5й – 3,33; 6й – 2,48; 7й – 1,83; 8й – 1,355; 9й – 1,00; заднего хода – 8,00.

Сцепление – фрикционное, сухое, однодисковое, с периферийным расположением нажимных пружин. Привод механизма выключения сцепления – гидравлический, с пневмогидравлическим усилителем.

Ведущие мосты ЗИЛ 4520 – одноступенчатые, гипоидные, с проходным промежуточным мостом и межосевым дифференциалом. Передаточное число составляет 5,29 (возможно также 6,33). Межколёсные и межосевой дифференциалы – шестерёнчатые, конические, с четырьмя сателлитами. Блокировка межосевого дифференциала – с пневматическим приводом. Карданная передача – 2 карданных привода среднего и 1 заднего мостов. Шлицевые соединения в приводах среднего и заднего мостов. Промежуточная опора в приводе среднего моста. 5 шарниров на игольчатых подшипниках.

Особенности конструкции. Ближайшие родственники – ЗИЛ-4514, ЗИЛ-4516

Основой самосвала ЗИЛ 4520 является базовое шасси ЗИЛ-133Д42 производства столичного автомобильного завода имени Лихачёва. Это трёхосное шасси изначально предназначалось специально для строительного самосвала ЗИЛ-4514. Данная модель была запущена в производство в 1993 году. Грузовая самосвальная платформа ЗИЛ-4514 – Нефтекамского завода автосамосвалов, абсолютно аналогичная той, что устанавливалась на трёхосные самосвалы КамАЗ-55111. Самосвалы ЗИЛ-4514 выпускались с 1993 по 1997 годы, причём грузовые платформы устанавливал на шасси ЗИЛ-133Д42 не только Нефтекамский завод, но и Орский завод тракторных прицепов (хотя последний, конечно, произвёл гораздо меньше таких машин).

Узнаваемый КамАЗовский кузов на ЗИЛ 4514

Другой производитель самосвальных грузовых платформ (металлического кузова и гидравлического опрокидывающего устройства для разгрузки кузова) – Мытищинский машиностроительный завод – тоже стал устанавливать свой вариант самосвальной установки на шасси ЗИЛ-133Д42, в том же 1993 году. Получился новый вариант универсального промышленно-строительного самосвала – ЗИЛ-ММЗ-4520. Мытищинский кузов с закруглённой «корытообразно» нижней частью значительно отличается от НефАЗовского – ковшеобразного, угловатого.

Мытищинский вариант: ЗИЛ 4520.

Грузовая платформа самосвала ЗИЛ-ММЗ-4520 была специально сделана с этими скосами на боковых бортах, для предотвращения налипаний перевозимого влажного сыпучего груза. Управление гидравлическим опрокидывающим устройством: включение коробки отбора мощности и насоса — дистанционное, электропневматическое из кабины водителя; гидрораспределитель включается вручную, из кабины водителя.

На базовом шасси ЗИЛ-133Д42 был также разработан и самосвал-сельхозник: ЗИЛ-ММЗ-4516. Данный вариант ЗИЛовского самосвала-трёхосника получил грузовую платформу с возможностью разгрузки на З стороны. Он был предназначен для перевозки и быстрой разгрузки зерна и других сельхозгрузов по дорогам общей сети, в том числе и по грунтовым, и в полевых условиях. В комплектации этой автомашины была предусмотрена установка на кузове тента для обеспечения сохранности груза.

Самосвал-сельхозник ЗИЛ-4516 за работой.

ЗИЛ-130 технические характеристики

Автомобиль-самосвал ЗИЛ-ММЗ-4502 предназначался для перевозки строительных и промышленных грузов и представлял собой дальнейшее развитие модели ЗИЛ-ММЗ-555, продержавшейся на конвейере 13 лет. Главным отличием ЗИЛ-ММЗ-4502 от предшественника стала прямобортная грузовая платформа объёмом 3,8 куб.м. Эксплуатация с прицепом не предусматривалась. Самосвальный механизм ЗИЛ-ММЗ-4502 состоял из платформы, надрамника и гидравлического опрокидывающего устройства. Платформа объёмом 3,8 куб.м – цельнометаллическая, сварная, прямобортная, с открывающимся задним бортом и защитным козырьком. При установке надставных металлических бортов вместимость кузова увеличивалась до 5,1 куб.м. Управление запорами заднего борта осуществлялось как в ручном, так и в автоматическом режимах. Надрамник – металлический, сварной, устанавливался на лонжеронах рамы на продольных деревянных брусьях, при этом для обеспечения установки запасного колеса под кузовом выполнен укороченным спереди. Опрокидывающее устройство ЗИЛ-ММЗ-4502 ненамного отличалось от аналогичного узла ЗИЛ-ММЗ-555 и состояло из односкоростной коробки отбора мощности, агрегатированной с шестерёнчатым масляным насосом НШ-32У и плунжерным золотниковым краном управления с обратным и предохранительным клапанами, гидравлического подъёмника, ограничительного клапана, масляного бака и трубопроводов высокого и низкого давления. Крутящий момент от коробки отбора мощности, монтировавшейся на правом люке КПП, передавался на насос, масло из которого через кран управления по трубопроводу высокого давления подавалось в плунжерный телескопический одноцилиндровый гидроподъёмник с четырьмя выдвижными звеньями. Привод коробки осуществлялся от блока шестерён заднего хода КПП шасси. Управление подъёмом и опусканием платформы выполнялось из кабины с помощью рычага КОМ. Ограничительный клапан шарикового типа устанавливался на средней поперечине надрамника и служил для ограничения хода гидроцилиндра при достижении кузовом максимального угла подъёма. Масляный бак ставился на кронштейнах на правом лонжероне рамы под балками держателя запасного колеса. Само запасное колесо размещалось в держателе с поперечными отогнутыми балками, находившемся на лонжеронах рамы за кабиной под кузовом машины. Задние фонари ФП101 и ФП101-Б вместе с номерным знаком и задними брызговиками крепились на кронштейнах, устанавливавшихся по обеим сторонам надрамника самосвала. Первая промышленная партия ЗИЛ-ММЗ-4502 была выпущена в декабре 1975 года, а уже с 20 января 1976 года началось массовое серийное производство этой модели. В соответствии с этапами модернизации автомобилей семейства ЗИЛ-130, самосвал ЗИЛ-ММЗ-4502 последовательно выпускался на шасси ЗИЛ-130Д1-66, ЗИЛ-130Д1-76 и ЗИЛ-495810. В соответствии со сменой шасси, изменялась и грузоподъемность самосвала: – на шасси ЗИЛ-130Д1-66 (с 1975-го по апрель 1977-го) – 5000 кг; – на шасси ЗИЛ-130Д1-76 (с апреля 1977-го по декабрь 1980-го) – 5250 кг; – на шасси ЗИЛ-130Д1-76 (с декабря 1980-го по январь 1986-го) – 5800 кг; – на шасси ЗИЛ-495810 (с января 1986-го по 1994 г. ) – 6000 кг.

Текст — Юрий Воробьёв

ПрототипЗИС-125
Годы выпуска1962—2014
Типгрузовой
КомпоновкаПереднемоторная, привод-задний
Колесная формула4 х 2
Мест в кабиневодитель + 2 пассажира
Габариты
Длина6675 мм.
Ширина2500 мм.
Высота2400 мм.
Дорожный просвет275 мм.
Колесная база3800 мм.
Колея передняя1800 мм.
Колея задняя1790 мм.
Снаряженная масса4300 кг.
Полная масса? кг.
Грузоподъёмность6000 кг.
Радиус поворота8,9 м.
Распределение нагрузки на переднюю/заднюю оси4200 / 9,9 тонны
Максимальный наклон38o
Двигатель ЗИЛ-130
МаркаЗИЛ-130
Типбензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Конфигурациярядный
Рабочий объём5969 см3
Мощность двигателя150 л. с. при 3200 об/мин.
Максимальный крутящий момент402 Н·м, при 2000 об/мин
Степень сжатия6,5
Число цилиндров8
Число клапанов16
Клапаный механизмOHV
Материал блока цилиндровчугун
Материал ГБЦалюминевая
Диаметр цилиндров100 мм.
Ход поршня95 мм.
Расположение цилиндровV-образное под 90o
Порядок работы цилиндров1-5-4-2-6-3-7-8
Система питанияКарбюратор К-88
Система питаниязакрытая
Рекомендуемое топливоА-66 или А-72
Трансмиссия
Сцеплениесухое, однодисковое, с пружинным гасителем крутильных колебаний.
Коробка передачмеханическая, 5-ступенчатая
Главная передачадвойная, с парой конических зубчатых колес, передаточное — 6,32
Подвеска
Подвеска передняяполу-эллиптическая рессора с телескопическими амортизаторами
Подвсека задняябалансирная на полу-эллиптических рессорах
Мостыпланетарные, с полуосями и дифференциалами
Приводкарданный, механический
Карданов2
Тормозная системаколодочная, барабанного типа
Привод тормозовмеханический
Рулевой механизмглобоидальный, червячный, с тремя гребнями на ролике
Передаточное число23,5
Общие характеристики
Максимальная скорость без прицепа90 км/ч.
Расход топливана 100 км.29 л.
Объём топливного бака175 л.

Характеристики кузова

Кузов прямобортный, изготовлен из металла. Задний борт открывается. Запорами можно управлять в автоматическом и ручном режимах. Имеется козырек для защиты кабины. Внутренние габариты кузова:

  • Длина — 2600 миллиметров.
  • Ширина — 2300 миллиметров.
  • Высота — 635 миллиметров.

Объем кузова составляет 3,8 кубических метров. При установленных надставных бортах он увеличивается до 5,1 кубических метров.

Устройство грузовика

Под обозначением 4502 производились заднеприводные автомобили с колёсной формулой 4х2. Они оснащались металлическими кабиной на рамной конструкции и кузовом с гидравлическим опрокидывающим устройством.

Под капот устанавливали карбюраторный двигатель ЗИЛ-508.10. Тормозная система представлена тормозами барабанного типа на всех колёсах. Руль оснащён гидроусилителем. Подвеска зависимая, спереди — балка, сзади – рессорная.

Технические характеристики ЗИЛ ММЗ 4502 сделали его универсальным автомобилем для транспортировки разнообразных грузов в городской и загородной среде. Сегодня его до сих пор можно встретить на загородных стройках, в аграрных хозяйствах, у частных предпринимателей. Модель давно устарела, но низкая цена по-прежнему привлекает покупателей, особенно тех, кто интересуется советским автопромом и готов мириться с частым ремонтом и низким уровнем комфорта.

Самосвал ЗИЛ-ММЗ-4502: технические характеристики / Paulturner-Mitchell.com

С 1975 года Мытищинский машиностроительный завод выпускал ЗИЛ-ММЗ-4502, характеристики которого позволяли ему работать с прицепом-самосвалом. Это грузовой двухосный автомобиль, у которого выбрана задняя пара колес. Высоту прицепа можно увеличить за счет дополнительных досок. Корпус цельнометаллический. Выгрузка груза осуществляется за счет гидравлического механизма опрокидывания через открывающийся задний борт кузова вагона.

Созданный на базе известного автомобиля ЗИЛ-130 самосвал ЗИЛ-ММЗ-4502 завоевал широкую популярность среди пользователей. Он быстро распространился по всему Советскому Союзу. Даже сейчас на дорогах России (и не только) можно встретить знакомый силуэт. Самосвал ремонтопригоден, прост в эксплуатации. Запчасти к нему можно приобрести во многих магазинах.

Где использовать

Автомобиль ЗИЛ-ММЗ-4502 предназначен для перевозки грузов различных видов (в том числе сыпучих и навалочных).Он способен делать это на дорогах с любым типом покрытия.

Получил широкое распространение в различных сферах. Наиболее популярны сельское хозяйство, строительство, ЖКХ.

Модификации

Автомобиль ЗИЛ-ММЗ-4502 выпускался в двух основных модификациях:

  • ЗИЛ-ММЗ-45021 разработан с таким расчетом, что будет работать без прицепа. Базируется на шасси 311Л-130К. Оснащен силовым агрегатом ЗИЛ-157Д с шестью цилиндрами, расположенными в ряд. Объем силового агрегата 5. 38 литров. Мощность составляет 110 лошадиных сил.
  • ЗИЛ-ММЗ-45022 отличается от предыдущего наличием тягово-сцепного устройства. Он способен подключать системы привода прицепа различных типов (электрические, пневматические, гидравлические). Кроме того, самосвал оснащен комбинированным тормозным краном, гидрораспределительной системой, служащей для управления опрокидыванием кузова и прицепа.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля 5490 миллиметров.При поднятом кузове — увеличивается до 6265 миллиметров. Длина колесной базы составляет 3300 миллиметров.

Ширина автомобиля 2500 миллиметров. Высота 2540 миллиметров. При поднятом кузове в высшей точке эта величина равняется 4100 миллиметрам. Основные размеры можно увидеть на фотографиях ниже. Это даст возможность лучше понять их.

Грузоподъемность автомобиля от 5000 до 5250 кг в зависимости от модификации. Масса самосвала в снаряженном состоянии составляет от 4750 до 4825 килограммов. Полная масса грузовика в версии ЗИЛ-ММЗ-45021 составляет 9975 кг, в версии ЗИЛ-ММЗ-45022 — 10300 кг.

Автомобиль способен на ровной дороге развивать скорость девяносто километров в час с полностью загруженным кузовом.

На данный автомобиль устанавливается двигатель ЗИЛ-508.10, изготовленный из чугуна. Его расположение переднее продольное. Для него характерно V-образное расположение цилиндров. А их всего восемь. Бензиновый двигатель имеет шесть тысяч сантиметров кубатуры.Его мощность составляет 150 лошадиных сил при оборотах 3,2 тысячи. Топливо подается карбюратором. Охлаждение жидкостное.

Колесная формула самосвала 4х2. Задний привод. Трансмиссия механическая.

Тормозная система барабанного типа как на передних, так и на задних колесах. Зависимость от подвески. Спереди установлена ​​балка, сзади — рессоры.

Для облегчения управления установлен гидроусилитель руля.

Колесные диски изготовлены из стали.

Конструкция кабины каркасная. У него две двери. Рулевое колесо расположено с левой стороны.

Детали кузова

Корпус прямой, металлический. Задняя дверь открывается. Запор можно контролировать в автоматическом и ручном режимах. Имеется козырек для защиты кабины. Внутренние размеры кузова:

  • Длина 2600 миллиметров.
  • Ширина 2300 миллиметров.
  • Высота 635 миллиметров.

Объем кузова 3,8 куб.м. Когда расширения установлены, оно увеличивается до 5.1 куб.м.

Кузов поднимается на угол пятьдесят градусов. Это занимает пятнадцать секунд, если кузов загружен. Пустой кузов опускается за двадцать секунд.

Как видите, автомобиль ЗИЛ-ММЗ-4502 обладает хорошими техническими характеристиками. Это позволило ему завоевать признание многих пользователей. Он так полюбил его, что его эксплуатация продолжается и по сей день.

Сколько кубов входит в зил. Сколько кубов дров в зил

Объем кузова самосвала

Зил 130 изначально имел 4 куба.В общем, герой нашего обзора не нуждается в представлении. Он давно стал одним из самых массовых, надежных и универсальных грузовиков, это народный любимец ЗИЛ-130. Сегодня объем гораздо больше. Сегодня выпускается множество различных модификаций, начиная от самосвалов и заканчивая седельными тягачами.

Самосвалы ЗИЛ-130

Самосвалы выпускались на шасси ЗИЛ130 на Мытищинском машиностроительном заводе (сокращенно ММЗ). Автомобили выпускались в зависимости от модификации их шасси, менялся объем кузова ЗИЛ и цена, ориентируясь на различные области применения.

Например, модель Зила ММЗ-555 имела укороченную базу, что делало машину значительно более маневренной, при этом объем кузова самосвала делал своими руками (то есть самостоятельно) позволял разгрузку исключительно назад, шасси модели 130Д1 позволял работать с прицепом.
Модель ММЗ-554 предназначалась для использования в сельском хозяйстве, поэтому имела стандартную раму, а кузов разгружался в 3-х направлениях. А шасси модели 130Б2 оснащалось всеми необходимыми приспособлениями для крепления и перевозки самосвального прицепа.
Объем кузова самосвала ЗИЛ 130 за время производства постоянно менялся, модели шасси также постоянно дорабатывались, вносились изменения, благотворно улучшавшие характеристики машины.

Устройство дизельного автомобиля на шасси 130-й модели — это автомобиль средней грузоподъемности, который предназначен для использования в строительных работах, в сфере сельского хозяйства и в дорожном строительстве.

Объем кузова самосвала зил, фото выше пять кубометров.
ЗИЛ — автомобиль отличается высокой надежностью, простотой конструкции и ремонтопригодностью, высоким уровнем комфорта в кабине. Базовый мотор, который устанавливается на все модификации самосвала ЗИЛ, имеет объем кузова пять кубометров. Имеет 8-цилиндровый, V-образный двигатель жидкостного охлаждения, являющийся дефорсированной версией агрегата, использовавшегося в представительской модели автомобиля ЗИЛ-111.

В последующем, примерно с середины 70-х годов, в целях повышения экономичности автомобиля, а также с учетом того, что для определенных модификаций автомобиля мощность такого мотора оказывалась избыточной, двигатели от 157Д устанавливались на шасси модели 130К. Этот двигатель рядный, 6-цилиндровый, мощностью 110 лошадиных сил. При этом в обоих двигателях использовался 76-й бензин.

Инструкция на самосвал зил 130 с объемом кузова 5 куб.м., которые предназначались для эксплуатации при низких температурах, в районах и районах с очень холодным климатом, предписывала установку предпускового подогревателя. В 1977 году начали выпускать модификации двигателя, позволяющие использовать в качестве топлива природный газ. Эти моторы стали обозначать ЗИЛ-138.
Гидравлическая система подъема и опускания кузова состоит из 17-литрового масляного бака, механического насоса, приводимого в действие коробкой отбора мощности, и гидроцилиндра, поднимающего кузов.


Коробка отбора мощности имеет привод, соединенный с задней передачей коробки передач, и обеспечивает передачу мощности 4,5 л.с.
Трансмиссия заднеприводная, в ней используется однодисковое сухое сцепление и пятиступенчатая механическая, с синхронизаторами второй-третьей, а также четвертой-пятой передач, постоянное зацепление передач, исключая первую и заднюю. Такой узел стал новаторским для тогдашнего автопрома страны, в последствии он был модернизирован, ведомый вал претерпел множество изменений, а передняя шейка обзавелась подшипником, в другие узлы были внесены изменения. Коробка передач предназначена для передачи крутящего (моментного) момента через карданный вал на заднюю ось.
В стандартной модели ЗИЛ-130 (колхозник) и его удлиненной модификации применено 2 вала с применением промежуточной опоры, которая закреплена на раме.


Объем кузова самосвала с короткобазной модификацией 4 куба оснащался только одним валом, при этом промежуточная опора не требовалась.
В рулевом устройстве впервые для автомобилестроения Советского Союза применен гидроусилитель, насос которого вращается от коленчатого вала двигателя с помощью приводного ремня.

В автомобиле используются барабанные тормоза на всех колесах. Они приводятся в действие пневматической системой. Запас воздуха для торможения хранится под давлением в специальном баллоне, его обеспечивает компрессор, привод компрессора осуществляется ременной передачей от шкива насоса охлаждающей жидкости. Производительность компрессора при 2000 об/мин – 220 л/мин.Ручной (стояночный) тормоз тоже барабанного типа, он блокирует карданный вал.
В зависимости от назначения использовались различные самосвальные кузова. Короткобазная модификация ММЗ-555 не предусматривает разгрузки в стороны (только назад). Такой возможностью обладает длиннобазная, так называемая «сельскохозяйственная» машина 554.

Обычный закругленный кузов, который устанавливается на модели ММЗ-555, с 1970 года обзавелся козырьком, предохраняющим кабину от попадания на нее загруженного груза. Эта модификация обозначается индексом ММЗ-555Г.

Идеально продуманная конструкция, использование передовых достижений (на тот момент) не только отечественного, но и мирового промышленного комплекса, обеспечили долгую жизнь этому универсальному автомобилю. Даже сегодня, спустя более 50 лет после начала производства, машины ЗИЛ по-прежнему широко используются в строительстве и сельском хозяйстве.

Как оплатить БЕНЗИН В ДВА РАЗА МЕНЬШЕ

  • Цены на бензин растут с каждым днем, а аппетит к машине только увеличивается.
  • Вы бы и рады сократить расходы, но можно ли в наше время обойтись без машины!?
Но есть совершенно простой способ снизить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год! Подробнее о нем

Выпускался ЗИЛ-ММЗ-4502, характеристики которого позволяли ему работать с самосвальным прицепом. Это двухосный грузовой автомобиль, у которого задняя пара колес выбрана ведущей.Высоту прицепа можно увеличить за счет удлинителей. Корпус цельнометаллический. Выгрузка товара происходит за счет гидравлического механизма опрокидывания через открывающийся задний борт кузова автомобиля.

Построенный на базе хорошо известного автомобиля завоевал широкую популярность среди пользователей. Он быстро распространился по всему Советскому Союзу. Даже сейчас на дорогах России (и не только) можно встретить знакомый силуэт. Самосвал ремонтопригоден, прост в эксплуатации. Запчасти к нему можно приобрести во многих магазинах.

Где используется

Автомобиль ЗИЛ-ММЗ-4502 предназначен для перевозки грузов различных видов(в том числе сыпучих и сыпучих). Он способен делать это на дорогах с любым типом покрытия.


Получил широкое распространение в различных сферах. Наиболее популярными являются сельское хозяйство, строительство, ЖКХ.

Модификации

Автомобиль ЗИЛ-ММЗ-4502 выпускался в двух основных модификациях:

  • ЗИЛ-ММЗ-45021 был разработан таким образом, что будет работать без прицепа.Базируется на шасси 311Л-130К. Он оснащен силовым агрегатом ЗИЛ-157Д с шестью цилиндрами, расположенными в ряд. Объем силового агрегата составляет 5,38 литра. Мощность составляет 110 лошадиных сил.
  • ЗИЛ-ММЗ-45022 отличается от предыдущей модификации наличием тягово-сцепного устройства. Он способен подключать системы привода прицепа различных типов (электрические, пневматические, гидравлические). Кроме того, самосвал оборудован комбинированным тормозным краном, гидрораспределительной системой, служащей для управления опрокидыванием кузова и прицепа.

Автомобиль ЗИЛ-ММЗ-4502: технические характеристики

Длина автомобиля 5490 миллиметров. При поднятом кузове она увеличивается до 6265 миллиметров. Колесная база составляет 3300 мм.

2500 мм. Высота – 2540 миллиметров. При поднятом кузове на самую высокую точку эта величина составляет 4100 миллиметров. Основные размеры можно увидеть на фото ниже. Это позволит вам лучше понять их.


Грузоподъемность автомобиля от 5000 до 5250 килограмм в зависимости от модификации.Вес самосвала в снаряженном состоянии от 4750 до 4825 килограмм. Полная масса самосвала в версии ЗИЛ-ММЗ-45021 составляет 9975 килограммов, в версии ЗИЛ-ММЗ-45022 – 10300 килограммов.

Автомобиль способен развивать скорость девяносто километров в час по ровной дороге с полностью загруженным кузовом.

На данный автомобиль установлен чугунный двигатель ЗИЛ-508.10. Расположение его передне-продольное. Для него характерно V-образное расположение цилиндров.А их всего восемь. Бензиновый двигатель объемом шесть тысяч кубических сантиметров. Его мощность составляет 150 лошадиных сил при скорости 3,2 тысячи. Топливо подается с помощью карбюратора. Жидкостное охлаждение.

Колесная формула самосвала 4х2. Задний привод. Коробка передач механическая.

Барабанная тормозная система на передних и задних колесах. Зависимость от подвески. Спереди установлена ​​балка, сзади пружины.

Для облегчения управления установлен гидроусилитель руля.

Колеса изготовлены из стали.

Каркас конструкции кабины. У него две двери. Рулевое колесо расположено с левой стороны.

Особенности корпуса

Корпус прямосторонний, металлический. Задняя дверь открывается. Замки могут управляться в автоматическом и ручном режимах. Есть навес для защиты кабины. Внутренние размеры кузова:

  • Длина — 2600 миллиметров.
  • Ширина — 2300 миллиметров.
  • Высота — 635 миллиметров.


Объем кузова 3,8 куб. м. С установленными надстройками он увеличивается до 5,1 куб.

Кузов поднимается под углом пятьдесят градусов. Это занимает пятнадцать секунд, если тело загружено. Пустое тело опускается за двадцать секунд.

Как видите, автомобиль ЗИЛ-ММЗ-4502 имеет хорошие технические характеристики. Это позволило ему завоевать признание многих пользователей. Он настолько полюбился ему, что его деятельность продолжается и по сей день.

Чтобы оценить все преимущества автомобиля, необходимо разобраться в особенностях его конструкции и убедиться, что он приспособлен для решения узконаправленных задач.Этот грузовик обладает высокой степенью маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, а также

ЗИЛ — Завод имени Лихачева. Специализируется на производстве легковых и грузовых автомобилей , а также автобусов малой вместимости. Со дня основания до 2009 года предприятие выпустило 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Завод КАМАЗ производительнее, его модели планируется выпустить в количестве 100 тыс. шт. ежегодно.

На данный момент объемы производства значительно сократились, а реализация объектов в сфере тепло- и электроэнергетики стала приоритетным направлением деятельности компании.

Устройства Параметры
Шасси ЗИЛ-130Б/ЗИЛ-130Б2
Основание, мм 3800
Двигатель ЗИЛ-130
Мощность, л.с. (кВт) 150 (110.4)
Крутящий момент, Нм 401,8
КПП Механическая, 5-ступенчатая, синхронизированная
Колесная формула 4×2
Размер шин 260-508Р
Макс. скорость, км/ч 90
Емкость топливного бака, л 175
Расход топлива, л/100км 37
Эксплуатация прицепа -/+
Размеры платформы, ДхШхВ, мм 3752x2325x575
Площадь площадки, м2 8,7
Объем кузова, м3 5
Угол набора высоты, град 50
Грузоподъемность, кг 4000
Направление выброса (боковое/заднее) +/+
Габаритные размеры, (длина х ширина х высота), мм 6675x2500x2400
Масса (сколько весит), кг 9360

ЗИЛ-130 — широкопрофильный грузовик с большим количеством разновидностей. Конфигурация марки автомобиля влияет на назначение для конкретных приложений. ЗИЛ-ММЗ-555 имеет укороченное устройство по сравнению с другими моделями, что необходимо для повышения маневренности конструкции. Сравните с техническими характеристиками другого самосвала — .

Модели самосвалов на фото.

Из недостатков в первую очередь выделяется возможность разгрузки только с заднего положения. Для корректного взаимодействия с прицепом необходимо использовать автомобиль в комплектации ЗИЛ-130Д1.

Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при выполнении работ в рамках сельского хозяйства. Конструкция имеет раму стандартного типа , но может разгружаться в одну из 3-х сторон.

Для обеспечения правильного функционирования прицепа-самосвала необходимо использовать машину ЗИЛ-130Б2, так как шасси данной конструкции имеет для этого необходимые приспособления. Эти модели отличаются тем, что с помощью сотрудников компании, спустя небольшие промежутки времени, они были усовершенствованы, модернизированы путем добавления новых функций и усиления возможностей.

Популярные поломки ЗИЛ-130 определяются особенностями его конструкции. Возможны следующие нарушения:

  • Истирание поршневых колец, возникающее при длительном сроке службы автомобиля.
  • Износ сальников коленчатого вала.
  • Засорение специальной трубки для забора масла.
  • Разрушение головок шатунов , местом расположения которых является нижний стержень.

Различные модификации

Существует большое количество модификаций, каждая из которых раскрывает лучшие качества конкретной модели и подчеркивает ее достоинства:

  • 130А .Требуется для замены всего функционала бортового трактора. Вес устройства в комплекте с прицепом 8 тонн.
  • 130G . Бортовой грузовик имеет длинную базу и оборудован специальной платформой.
  • 130В . Относится к седельной системе, предназначенной для реализации функций, адаптированных к трактору. Эта модель имеет укороченную колесную базу.
  • 130 Вт . Главным преимуществом здесь является усиленный задний мост.
  • 130Б .Этот грузовик выполнен в виде самосвала, так как предназначен для работы в сельскохозяйственных работах.

Варианты с усиленным задним мостом показали, что общий вес конструкции сильно увеличивается без возможности его уменьшения, что часто вызывало снижение общих характеристик этих моделей.

Данное улучшение имеет множество преимуществ, в том числе улучшение тягово-динамических характеристик .Доступны упрощенные конструкции с односкоростной осью.

Плюсы и минусы

Преимущества:


  • Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом), так как доступен самый дешевый бензин, который расходуется в экономичном режиме.
  • Перевозка грузов осуществляется в соответствии с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
  • Радиус поворота 7 м , что позволяет комфортно передвигаться там, где не могут проехать аналогичные транспортные средства.
  • Некоторые модификации имеют режимы удобной работы с грузом, что позволяет загружать и выгружать его под любым углом и практически в любое место.

Дефекты:

  • Скорость транспортных средств в большинстве случаев ограничена стандартными показателями, что в настоящее время недопустимо в условиях доставочной работы.
  • Грузоподъемность грузовиков не рекордная.
  • Существуют узконаправленные модели , использование которых ограничивает владельца во многих ситуациях, что нередко провоцирует необходимость приобретения новых автомобилей.

Эргономика

Практически полная комплектация модификации ЗИЛ-130 оснащается двигателем, состоящим из 8 цилиндров (например, у — 4 цилиндра). Они расположены в стандартной последовательности, образуя букву V. Двигатель работает по принципу жидкостного охлаждения. Некоторые типы грузовиков, которые выпускались на экспорт за границу, оснащались двигателями, произведенными в других странах.

Иногда в конструкции машин устанавливался предпусковой подогреватель. Это необходимо в тех случаях, когда машина предназначена для эксплуатации при низких температурах, то есть в суровых климатических условиях.

Гидравлика

Устройство для подъема и опускания кузова , состоящее из 17-литрового бака , насоса, работающего по механическому принципу, функционирующего от коробки, предназначенной для получения мощности, к специальному гидроцилиндру, служащему для подъема кузова.

Специальная селекторная коробка имеет привод, выходящий из более дальней части коробки передач. Необходимо установить значение передачи максимум 4,5 литра. С участием.

Трансмиссия

ЗИЛ-130 имеет привод на дальний мост.Сцепление выполнено по сухому принципу, имеет 1 диск. Коробка передач имеет 5 ступеней, работает по механическому принципу, а также характеризуется 2-мя синхронизаторами. Шестерни зубчатых колес характеризуются постоянным зацеплением. Исключение составляют 1 и 5 модули.

Когда этот автомобиль только сошел с конвейера, конструктивные особенности коробки передач многим показались новаторскими. Впоследствии это устройство претерпело множество усовершенствований, при этом особым изменениям подвергся ведомый вал.

Наружная шейка этого устройства отмечена специальным подшипником. Многие узлы также претерпели значительные изменения. нужен для улучшения модели.

Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, который выполнен в составе системы КПП. В модели, разработанной по первоначальному замыслу и предназначенной для сельского хозяйства, а также в ее удлиненной версии используются 2 вала, работающие с опорой промежуточного типа.Он плотно прилегает к раме.

Есть укороченный вариант этой конструкции, где работает 1 вал, для поддержания которого требуется опора промежуточного типа.

Тормозная система

В салоне ЗИЛ-130 используются барабанные тормоза . Они расположены на каждом колесе. Они работают за счет функционирования пневматической системы.

Основной запас воздуха содержится в отдельном баллоне под давлением, который накачивается с участием компрессора.Работает с ременной передачей.

Этот компрессор сконструирован из 2-х цилиндров, которые при объединении обеспечивают производительность равную 2000 об/мин — 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.

Двигатель

На первом варианте модели устанавливался двигатель карбюраторного типа, но в эксплуатацию он был введен только в экспериментальных целях. В основе системы было 6 цилиндров, которые обозначались на схеме символом, похожим на букву «V».

Более поздние стадии развития обозначились применением 8 цилиндров , что позволило увеличить мощность двигателя до 150 л. с. С участием. Автомобиль может развивать максимальную скорость до 90 км/ч. Этот мотор отличается расположением клапанов, так как все они расположены сверху.

Максимальная степень сжатия 6,5, при этом осуществляется до 3000 оборотов в минуту. Это самые высокие показатели.


Карбюратор К-88 состоит из 2-х камер.Он размещен в верхнем отсеке, характеризующемся падающим потоком. В системе большое значение придается ускорительному насосу, работающему по механическому принципу. В его конструкции присутствует центробежный регулятор, уравнивающий число оборотов коленчатого вала до оптимального уровня.

Двигатель смазывается под давлением путем распыления требуемой жидкости. В эту систему встроено фильтрующее устройство . В предыдущих модификациях это была композиция из тонких стальных пластин.Для выполнения максимально качественной очистки использовалась специальная струйная центрифуга.

Двигатель поддерживается топливным насосом. Имеет 2 впускных и 1 выпускной клапан. Для работы системы выбран бензин А-76.

Продувка картера по закрытому принципу. Фильтр БМ-16 необходим для очистки воздуха в 2 ступени.

Заключение

ЗИЛ-130 не является новейшей разработкой, но до сих пор используется как в строительстве, так и для доставки грузов.общее назначение. Часто используется в сельском хозяйстве , потому что простота использования и низкая цена для некоторых водителей являются определяющими качествами.

Для обеспечения полезности транспортного средства следует использовать его для несрочных задач, делая поправку на дату изготовления.

Разработка самосвала, который должен был заменить недостаточно удачную модель ЗИС-150, началась в 1953 году. Получившийся ЗИЛ-130 мог перевозить до 4 тонн груза.

Расчет разработчиков был на то, что автомобиль воберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для выполнения поставленных задач.

В результате было получено целое семейство модификаций, для которых была предусмотрена возможность монтажа разнообразных надстроек.

Двигатель ЗИЛ-130 и его технические характеристики

Первоначально для сельхозавтомобиля был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, включенных в конструкцию, были расположены буквой «V».

Рабочий объем такой установки составлял 5200 куб.см, а расчетная мощность составляет 135 л. С участием. при 3200 об/мин.

Развал блоков цилиндров составил 90 градусов. Но на следующих тестах оказалось, что таких технических характеристик недостаточно, и у автомобиля нет возможности развивать необходимые динамические качества.

Следующим этапом развития стало использование восьми цилиндров, устроенных по тому же принципу. Такая модернизация дала мощность 150 л. С участием.

Производство предыдущей модели двигателя было свернуто из-за существенных конструктивных недостатков.

Новый двигатель дал автомобилю возможность развивать скорость до 90 км/ч. Клапаны на этом четырехтактном двигателе расположены сверху.

При максимальной мощности обороты составляют 3000 в минуту при степени сжатия 6,5. Рабочий объем цилиндров такого двигателя составляет 5 996 куб. см.

Карбюратор К-88 отличается двухкамерным строением, верхним расположением и падающей струей.

В конструкции используется устройство экономайзера и механический ускорительный насос.Он оснащен пневматическим центробежным регулятором числа оборотов коленчатого вала.

Мотор смазывается в комбинированном режиме по принципу разбрызгивания и с помощью давления. На первых этапах в этот механизм включалось устройство глубокой фильтрации. Он выглядел как набор тонких стальных пластин.

Для высокой очистки использовали струйную центрифугу.

Топливный насос подает на двигатель принудительную мощность. Создан по типу диафрагмы Б-9 с одним выпускным и двумя впускными клапанами. Модель использует для работы бензин А-76.

Система принудительной вентиляции картера закрытого типа. Двухступенчатая очистка воздуха происходит с помощью фильтра БМ-16.

Замкнутая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающей жидкости с водяным насосом.

Технические характеристики компрессора и коробки передач ЗИЛ-130

В составе этого механизма есть два поршня, которые вращают коленчатый вал. Шкив передает ему вращение, которое, в свою очередь, совмещено с другим фрикционным колесом вала вентилятора.

Соединительным элементом данной конструкции является клиновой ремень.

Комбинированная система смазки заключается в подаче масла в мотор, который охлаждается специальной жидкостью. Вся эта конструкция связана с общим устройством для понижения температуры двигателя.

Компрессор ЗИЛ 130-й модели – важная составляющая тормозной системы автомобиля. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Компрессор расположен на головке блока с правой его стороны.Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность в 210 литров в минуту. При этом он потребляет всего 2,1 кВт мощности. Заявленная скорость находится на уровне 2000 об/мин.


В момент, когда давление в системе, работающей по пневматическому принципу, достигнет 700 кПа, сработает регулятор давления. После этого воздух перестанет поступать в цилиндры. В этом случае работа компрессора теряет смысл.

Двигатель тратит энергию на поддержание работы этой системы, и давление воздуха не нужно.

Среди типичных поломок данного узла можно выделить:

  • износ поршневые кольца ;
  • истирание сальников коленчатого вала ;
  • закупорка трубки удаление масла;
  • повреждение головки шатуна находится снизу.

Все эти детали при необходимости можно легко заменить новыми. Различные шумы и повышенное количество масла в конденсате позволяют выявить неисправность.

Для длительной работы данного агрегата необходимо проверить, хорошо ли прилегает компрессор к двигателю, туго ли затянуты гайки на шпильках, вращающих головку, прочно ли закреплен шкив. Натяжение ремня следует проверять ежедневно.

Через каждые 50 000 км проводится ТО, в ходе которого очищаются все поршневые клапана, воздуховоды, пружины и сёдла.

Коробка передач, использованная в конструкции ЗИЛ-130, появилась среди разработок завода в 1961 году. Технические характеристики модели предполагают трехходовую конструкцию. Передаточное число главной передачи 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном зацеплении, кроме первой ступени и задней передачи.

В устройстве коробки передач используются два синхронизатора, выполненных по инерционному типу. Используются для включения со второй по пятую передачу. Ручной тормоз барабанного типа – еще одна составляющая коробки передач на ЗИЛ-130.

В 1967 году конструкция редуктора претерпела некоторые изменения: в ней появился передний подшипник ведомого вала, изменилась конструкция шейки вала. Вместо игольчатого подшипника появился сепаратор.


В новой версии стопорного кольца не было. Для предотвращения попадания воды в коробку передач в момент брода или сильных осадков ручка переключения передач изолирована резиновым уплотнителем в виде крышки с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера коробки передач и другие элементы конструкции. Внутреннее пространство вентилируется через вентиляционную трубу.

На верхней втулке узла выбит серийный номер для облегчения идентификации. Картер такой коробки выполнен из качественного чугуна, что позволяет значительно продлить срок ее службы.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока работы данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может использоваться автокран КС-2561Э, грузоподъемность которого составляет 6,3 тонны. Такое устройство оснащено механическим приводом.

Шасси оборудовано стабилизатором и торсионным валом.

Важно! Аутригеры оснащены пружинными балансирами, которые можно установить с помощью автомобильных домкратов.Для вращения поворотного устройства используется роликовая конструкция.

Невыдвижной решетчатый элемент используется в качестве основного оборудования стрелы . Основная стрела имеет базовую длину 8 м, а вылет варьируется от 3,3 до 7 м.

Если использовать аутригеры, то грузоподъемность составит 6,3 тонны, без таких дополнений — всего 1,1 тонны. В движение модель может поднимать до 1,6 тонны, при этом скорость подъема составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛ-130

Грузоподъемность модели менялась при модернизации автомобиля.Изначально машина могла поднять только 4 тонны, но вскоре этот показатель увеличился до 5 тонн из-за большого запаса прочности механизма.

После 1977 года ЗИЛ-130 изменился еще больше: помимо внешнего вида модель стала справляться с грузом массой до 6 тонн.


Бортовой автомобиль с колесной базой 4×2 имеет полную массу 10 425 кг. Вес автопоезда может достигать 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет около 2625 кг.

Задняя ось выдерживает нагрузку 7900 кг. В бак такой машины помещается до 170 литров топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и планируемых модификаций говорит о широких возможностях модели:

  • 130А выполняет функции бортового тягача. Вместе с прицепом он весит 8 тонн;
  • 130G — это бортовой длиннобазный грузовик с платформой;
  • 130В — трактор седельной системы, отличающийся укороченной колесной базой;
  • 130W — в этой версии главное преимущество — усиленный задний мост;
  • 130В — Это самосвал для сельскохозяйственной деятельности.

Модели с усиленной задней осью показали увеличение общего веса, что могло отрицательно сказаться на общих характеристиках. При этом улучшились тягово-динамические характеристики. Более простые модели оснащены односкоростной осью.

Модификация 130G сошла с конвейера в 1972 году и работала с прицепом. Основное отличие машин проявлялось в конструкции мостов, а также в оборудовании.

Некоторые модели получили возможность работы на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2) .На базе этой машины даже были созданы серийные пожарные машины:

  • АС-30(130)-63,
  • АС-40(130)-63Б,
  • Ан-30(130)-64,
  • АС-40(130Э)-126,
  • Ан-40(130Э)-127,
  • АГ-24(130)-198 и др.

Универсальность ЗИЛ 130-й модели позволяет использовать его для самых разных целей. Благодаря этому фактору такой автомобиль станет хорошей инвестицией.

Качественная сборка и большой запас прочности обеспечат долгую работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

Установка самосвальных кузовов на ЗИЛ началась практически с момента их производства. Отличительная черта- надежность, экономичность, короткий срок окупаемости и компактность (Зил с кузовом 6 метров может развернуться там, где КрАЗ или КамАЗ не могут). Это первый грузовик, выпущенный Заводом Ленина не только для нужд военных.

Назначение

Сегодня по дорогам России ездит много разных грузовиков, большинство из них Зил и Камаз.Камаз больше подходит для нужд военных и перевозки многотонных грузов на дальние расстояния. Но Зилы заняли нишу в гражданской сфере.

Кузов самосвала Зил 130 изначально имел грузоподъемность всего 4 тонны, но хороший запас прочности этой машины позволил в 1965 году увеличить ее грузоподъемность до 6 тонн.

Существующие модели самосвала ЗИЛ 130 с размером кузова шесть метров стали очень популярны среди производственников.К таким машинам относится самосвал «колхозник», который работает практически в любых условиях, передвигается по всем типам дорог, в любом состоянии.

Кузов колхозника зил позволяет владельцу своими руками возить корма для скота (своими силами), стройматериалы для удовлетворения всех потребностей жителей сельской местности. В городе силосы используются для перевозки хлеба и других продуктов, а также для отправки аварийных бригад различных коммунальных служб.

Самосвалы ЗИЛ 130

Кузов самосвала ЗИЛ 130 имеет ТТХ намного выше существующих зарубежных моделей аналогичного транспорта, их нельзя использовать в условиях сурового российского климата и пресловутых дорог.Любая зарубежная техника быстро выходит из строя от воздействия перепада температур, а также от некачественного или отсутствия дорожного покрытия. К тому же он плохо переносит повышенный уровень влажности и другие природные факторы. В отличие от них, самосвал зил 130, кузов которого способен противостоять любым погодным условиям, может и будет функционировать долго и максимально эффективно.

Самосвалы

на сегодняшний день имеют множество модификаций, цилиндр подъема кузова зил может опрокидывать кузов назад или вбок. Среди наиболее популярных модификаций – полуприцепы и сочлененные самосвалы, выполняющие задачи, которые невозможно решить с помощью любой другой техники.

Такие модификации самосвалов ЗИЛ являются популярным звеном, которое чаще всего используется на всех промышленных предприятиях всех стран СНГ и государств мира. Например, при карьерных работах, а также на горнодобывающих (горнодобывающих) предприятиях незаменимы сочлененные самосвалы, дизельные самосвалы и самосвалы, полуприцепы, при этом кузов на зиле испытывает большие нагрузки, но не выходит из строя при выполнении все необходимые (поставленные) задачи.


Дизельный самосвал ЗИЛ-130 оснащен усиленным гидромуфтой и имеет надежный тормозной механизм. На таком транспорте, имеющем грузовую металлическую платформу, используется главная гипоидная передача, дисковые тормоза на передней оси, его 16-дюймовые колеса имеют бескамерные шины. Все эти факторы гарантируют повышенную безопасность водителя во всех рабочих процессах.

Технические характеристики и особенности

Этот тип автомобилей может эксплуатироваться в городских условиях благодаря особенности устройства, позволяющей уменьшить радиус поворота автомобиля до 7 метров, а также уменьшить его погрузочную высоту.Более детальное изучение технических характеристик транспорта показывает, что грузоподъемность самосвала ЗИЛ 130 составляет всего 3 тонны (до шести в современной модификации).
Максимальная скорость разгона грузовика-бычка, размеры кузова которого сравнимы с самосвалом, достигает 90 км/ч, в технических характеристиках продукции ЗИЛ производитель указывает значение 95 км/ч. Этот автомобиль потребляет небольшое (по сравнению с аналогами) количество топлива, расход составляет 16 литров на 100 километров.

Высокий уровень производительности самосвала достигается за счет большого объема кузова, равного 5 куб.м. Когда масса перевозимого груза не превышает допустимой грузоподъемности этой машины, то 3 – 4 лишних кубометра не будут ощутимым пределом для загрузки автомобиля. Самосвал ЗИЛ-130 позволяет перевозить различные грузы по дорогам общего пользования, использовать транспорт для установки на него различного оборудования или буксировки прицепа, массой не более 8 тонн.

В стандартную комплектацию входит пятиступенчатая синхронизированная коробка передач, гидроусилитель руля, трехместная кабина, габариты составляют 3750х2215х490 миллиметров.Погрузочная высота кузова такого автомобиля составляет до 1400 миллиметров. Эта величина четко соответствует уровню пола в железнодорожных вагонах, за счет этого при перегрузке кузова нет необходимости в дополнительных погрузочных аппарелях.

Дизельный грузопассажирский ЗИЛ «бык» сегодня широко используется, указание размеров кузова зил булл приведено ниже.

Зил

модели «бык» выпускается с 1996 года. Свое название «бык» он заслужил скорее благодаря народной молве, чем некоторому сходству с быком.Он стал родоначальником среднетоннажных грузовиков пятого поколения.

Этот автомобиль оснащен дизельным тракторным двигателем, который имеет всего 4 цилиндра, при этом развивает мощность 109л. с. Двигатель для «выпускается Минским заводом. Кабина быка рассчитана на 3-х человек, вместе с водителем, и аналогична кабине автомобиля ЗИЛ модели 4331.

Бык также имеет рулевой механизм, оснащенный гидроусилителем, а тормозной механизм и сцепление имеют гидравлический привод.

Главная передача быка гипоидная. На передние колеса установлены дисковые тормоза, на задние – барабанные. Коробка передач — пятиступенчатая механическая. Колеса диаметром 16 дюймов с бескамерными шинами. Радиус поворота этого автомобиля составляет 7 метров. Масса примерно 4 тонны. Максимальная скорость, развиваемая машиной, составляет 95 км/ч.


Бычок может перевозить 3 тонны груза, но максимальный вес не должен превышать 6950 кг. Допустимая нагрузка на передние колеса до 2350кг, на задние колеса до 4900кг.Грузовая платформа, оборудованная тентом, имеет такие внутренние размеры: ее длина 3,75 м, ширина платформы 2,215 м, высота 0,49 м. При скорости 60 км/ч грузовой Bull потребляет 12 литров топлива на 100 км. бегать. Разгоняет «Быка» до 60 км/ч всего за 30 секунд.

Цена определяется годом выпуска Зил быка, на нее также влияют габариты кузова, пробег, техническое состояние транспорта. Поэтому популярный на рынке грузовик может стоить от 2 до 6 тысяч долларов.Автомобили, сошедшие с конвейера раньше других, соответственно, будут иметь больший пробег, стоить значительно меньше, чем автомобили, собранные на заводе последней партией.

При покупке данного рабочего транспорта необходимо проверить его основные технические детали, на исправность и работоспособность. А при аренде автокрана аналогичным вопросом должны заниматься сотрудники компании арендодателя.

Также находит свое применение самосвальный кузов ЗИЛ 131.

Как оплатить БЕНЗИН В ДВА РАЗА МЕНЬШЕ

  • Цены на бензин растут с каждым днем, а аппетит к машине только увеличивается.
  • Вы бы и рады сократить расходы, но можно ли в наше время обойтись без машины!?
Но есть совершенно простой способ снизить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год! Подробнее об этом

Freqtrade — бесплатный бот для торговли криптовалютами с открытым исходным кодом, написанный на Python

Опишите свою среду

  • Операционная система: Raspberry Pi OS
  • Версия Python: 3.9? Не уверен, что работает версия докера 2022.1 ( python -V )
  • Версия CCXT: 1.71.73 (заморозка пунктов | grep ccxt )
  • Версия Freqtrade: образ докера 2022.1_pi ( freqtrade -V или docker-compose run --rm freqtrade -V для Freqtrade, работающего в докере)

Примечание. Все вопросы, кроме запросов на улучшение, будут закрыты без дальнейших комментариев, если вышеуказанный шаблон будет удален или не заполнен.

Опишите проблему:

вижу Статус: процесс умер сообщения в телеграм-клиенте.При просмотре журнала бота есть трассировка со следующей ошибкой: sqlalchemy.exc.OperationalError: (sqlite3. OperationalError) база данных заблокирована Кажется, это происходит, когда есть доступ на запись к базе данных sqlite, например. после покупки или продажи. И кстати. У меня часто открывается в окне браузера. На всякий случай это вызывает коллизии при доступе к базе данных. Объясните проблему, с которой вы столкнулись Эта проблема не зависит от биржи, возможно, она зависит от размера базы данных.Я переименовал базу данных и снова запустил бота. Он создал новую базу данных, в которой проблема пока не проявлялась. Но когда я восстановил старую базу данных (сжатую), это заняло некоторое время, а затем она снова появилась. Текущий размер базы данных составляет 6,1 МБ. До сих пор я использовал образ докера версии 2021.11_pi, потому что эта проблема началась с 2021.12_pi. Но теперь я должен перейти на более новую версию, потому что есть еще одна проблема с Кракеном и получением тикеров.

Шагов для воспроизведения:

  1. Использовать образ докера 2022.1_pi (или 2021. 12_pi)
  2. запустить бота
  3. ждать, пока не произойдет покупка или продажа

Наблюдаемые результаты:

  • Что случилось? Бот умер: Telegram : Статус: процесс умер , консоль : sqlalchemy.exc.OperationalError: (sqlite3.OperationalError) база данных заблокирована
  • Что вы ожидали? Бот продолжит работать как в версии 2021.11_pi

Соответствующие исключения кода или журналы

Примечание: пожалуйста, скопируйте/вставьте текст сообщений, скриншоты логов не надо.следующее повторяется несколько раз:

  бот0 | [SQL: ВЫБРАТЬ trades.id КАК trades_id, trades.exchange КАК trades_exchange, trades.pair КАК trades_pair, trades.is_open КАК trades_is_open, trades.fee_open КАК trades_fee_open, trades.fee_open_cost КАК trades_fee_open_cost, trades.fee_open_currency КАК trades_fee_open_currency, trades.fee_close КАК trades_fee_close, trades.fee_close_cost КАК trades_fee_close_cost, trades. fee_close_currency КАК trades_fee_close_currency, trades.open_rate КАК trades_open_rate, trades.open_rate_requested А.С. trades_open_rate_requested, trades.open_trade_value AS trades_open_trade_value, trades.close_rate AS trades_close_rate, trades.close_rate_requested А.С. trades_close_rate_requested, trades.close_profit AS trades_close_profit, trades.close_profit_abs А.С. trades_close_profit_abs, trades.stake_amount AS trades_stake_amount, trades.amount AS trades_amount, trades.amount_requested А.С. trades_amount_requested, trades.open_date AS trades_open_date, trades.close_date AS trades_close_date, trades.open_order_id А.С. trades_open_order_id, trades.stop_loss А.С. trades_stop_loss, trades.stop_loss_pct AS trades_stop_loss_pct, trades.initial_stop_loss AS trades_initial_stop_loss, trades.initial_stop_loss_pct AS trades_initial_stop_loss_pct, trades.stoploss_order_id AS trades_stoploss_order_id, trades.stoploss_last_update AS trades_stoploss_last_update, trades.max_rate AS trades_max_rate, trades. min_rate А.С. trades_min_rate, trades.sell_reason AS trades_sell_reason, trades.sell_order_status AS trades_sell_order_status, trades.стратегия AS trades_strategy, trades.buy_tag AS trades_buy_tag, trades.timeframe AS trades_timeframe, orders_1.id AS orders_1_id, orders_1.ft_trade_id AS orders_1_ft_trade_id, orders_1.ft_order_side AS orders_1_ft_order_side, orders_1.ft_pair AS orders_1_ft_pair, orders_1.ft_is_open ASorders_1_id_is. заказы_1_идентификатор_ордера, заказы_1.статус КАК заказы_1_статус, заказы_1.символ КАК заказы_1_символ, заказы_1.тип_заказа КАК заказы_1_тип_заказа, заказы_1.сторона КАК заказы_1_сторона, заказы_1.цена КАК заказы_1_цена, заказы_1.среднее КАК заказы_1_среднее, заказы_1.сумма КАК заказы_1_сумма, заказы_1.выполнено КАК заказы_1_заполнены, заказы_1.осталось КАК заказы_1_оставшиеся, заказы_1.стоимость КАК заказы_1_стоимость, заказы_1.заказ_дата КАК заказы_1_дата_заказа, заказы_1.заказ_заполненный_дата КАК заказы_1_заказ_заполненный_дата, заказы_1. заказы_1_order_update_date
бот0 | FROM trades LEFT OUTER JOIN Orders AS orders_1 ON trades. id = orders_1.ft_trade_id
бот0 | ГДЕ trades.is_open IS 1 ORDER BY orders_1.я бы]
бот0 | (Справочная информация об этой ошибке: https://sqlalche.me/e/14/e3q8)
бот0 | 2022-02-04 20:26:38,565 - uvicorn.error - ОШИБКА - Исключение в приложении ASGI
бот0 | Traceback (последний последний вызов):
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/uvicorn/protocols/http/h21_impl.py", строка 377, в run_asgi
бот0 | результат = ожидание приложения (self.scope, self.receive, self.send)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/uvicorn/middleware/proxy_headers.ру", строка 75, в __call__
бот0 | return await self.app (область, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/uvicorn/middleware/message_logger.py", строка 82, в __call__
бот0 | поднять exc с None
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/uvicorn/middleware/message_logger.py", строка 78, в __call__
бот0 | ожидайте self.app (область, inner_receive, inner_send)
бот0 | Файл "/home/ftuser/. local/lib/python3.9/site-packages/fastapi/applications.ру", строка 212, в __call__
бот0 | await super().__call__(область действия, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/applications.py", строка 112, в __call__
бот0 | await self.middleware_stack (область, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/middleware/errors.py", строка 181, в __call__
бот0 | поднять отл.
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/middleware/errors.ру", строка 159, в __call__
бот0 | ожидайте self.app (область, получение, _send)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/middleware/cors.py", строка 84, в __call__
бот0 | await self.app (область, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/exceptions.py", строка 82, в __call__
бот0 | поднять отл.
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/exceptions. py", строка 71, в __call__
бот0 | ждать себя.приложение (область, получение, отправитель)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/routing.py", строка 656, в __call__
бот0 | await route.handle (область, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/routing.py", строка 259, в дескрипторе
бот0 | await self.app (область, получение, отправка)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/routing.py", строка 61, в приложении
бот0 | ответ = функция ожидания (запрос)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/fastapi/routing.py", строка 226, в приложении
бот0 | raw_response = ожидание run_endpoint_function(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/fastapi/routing.py", строка 161, в run_endpoint_function
бот0 | return await run_in_threadpool (dependant.call, ** значения)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/starlette/concurrency.py", строка 39, в run_in_threadpool
бот0 | return await anyio. to_thread.run_sync(func, *args)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/anyio/to_thread.py", строка 28, в run_sync
бот0 | return await get_asynclib().run_sync_in_worker_thread(func, *args, cancellable=cancellable,
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/anyio/_backends/_asyncio.py", строка 818, в run_sync_in_worker_thread
бот0 | вернуться ждать будущее
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/anyio/_backends/_asyncio.py", строка 754, выполняется
бот0 | результат = context.run(func, *args)
бот0 | Файл "/freqtrade/freqtrade/rpc/api_server/api_v1.ру", строка 178, в замках
бот0 | вернуть rpc._rpc_locks()
бот0 | Файл "/freqtrade/freqtrade/rpc/rpc.py", строка 851, в _rpc_locks
бот0 | замки = PairLocks.get_pair_locks(Нет)
бот0 | Файл "/freqtrade/freqtrade/persistence/pairlock_middleware.py", строка 70, в get_pair_locks
бот0 | вернуть PairLock.query_pair_locks(пара, сейчас).все()
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/orm/query. py", строка 2759, всего
бот0 | вернуть self._iter().все()
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/orm/query.py", строка 2894, в _iter
бот0 | результат = self.session.execute(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/orm/session.py", строка 1692, выполняется
бот0 | результат = conn._execute_20 (инструкция, параметры или {}, параметры выполнения)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/base.py", строка 1614, в _execute_20
бот0 | вернуть метод (я, стиль args_10, стиль kwargs_10, параметры выполнения)
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/sql/elements.py", строка 325, в _execute_on_connection
бот0 | вернуть соединение._execute_clauseelement(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/base.py", строка 1481, в _execute_clauseelement
бот0 | рет = self._execute_context(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/base. py", строка 1845, в _execute_context
бот0 | self._handle_dbapi_exception(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/base.py", строка 2026, в _handle_dbapi_exception
бот0 | util.raise_(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/util/compat.py", строка 207, в raise_
бот0 | вызвать исключение
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/base.py", строка 1802, в _execute_context
бот0 | self.dialect.do_execute(
бот0 | Файл "/home/ftuser/.local/lib/python3.9/site-packages/sqlalchemy/engine/default.ру", строка 732, в do_execute
бот0 | cursor.execute (инструкция, параметры)
бот0 | sqlalchemy.exc.OperationalError: (sqlite3.OperationalError) база данных заблокирована

Требуется сортировка .
