Грузовой автомобиль ЗИЛ-157 стал настоящей легендой в СССР. Автомобиль, построенный на базе ЗИС-151, превосходит по проходимости не только грузовые автомобили тех лет, но и многие современные внедорожники. Если бы не двигатель автомобиля ЗИЛ-157, который в настоящее время является слишком устаревшим и маломощным, машина бы до сих пор состояла на службе в армии России.
Первые разработки грузового автомобиля повышенной проходимости были начаты на заводе ЗИС во второй половине 1940-х годов.
История появления ЗИЛ-157
Хотя Советская Армия успешно победила в Великой Отечественной войне, она до сих пор испытывала огромные трудности в связи с отсутствием мощного грузовика повышенной проходимости. ЗИС-151, серийный выпуск которого был налажен в 1948 году, не устраивал армию своей низкой проходимостью.
Данный автомобиль строился на основе американских грузовиков, переданных СССР по ленд-лизу, и к концу войны был уже достаточно устаревшей и маломощной машиной.
Тяжёлые автомобили ЗИС-151 имели слабые моторы и маленький радиус колес, что значительно снижало их проходимость. Уже в процессе испытаний водители дали им прозвище «Утюги», так как проходимость по бездорожью была просто ужасной. Хотя ЗИС должен был превзойти свой американский прототип, его проходимость была значительно ниже, чем у оригинала.
Уже в 1946 году была проведена попытка создания автомобиля, которому суждено было стать ЗИЛ-157, но в те годы правительство решило, что дешевле будет создать военный грузовик на базе американского Студебекера. Данное решение затормозило разработку советской модели ЗИЛ-157 как минимум на 10 лет.
Многочисленные нарекания, поступающие из армии на ЗИС-151, заставили конструкторов вспомнить о прототипе ЗИЛ-157, который на испытаниях, проходивших в 1946 году, значительно опередил американский Студебекер по всем параметрам.
Используя шасси прототипа, созданного в 1946 году, конструкторы завода ЗИС создали новый автомобиль, который, хотя и использовал в своей конструкции элементы ЗИС-151, являлся совершенно иной машиной. Автомобиль был назван «ЗИЛ», так как в 1956 году завод был переименован в завод имени Лихачёва.
Новая машина получила следующие изменения в конструкции:
- Все мосты ЗИЛ-157 получили одинаковую колею;
- Автомобиль получил схему полного привода, при этом передний мост грузовика был подключаемым;
- Колёса стали односкатными, а шины ЗИЛ-157 очень широкими. Это было сделано для увеличения проходимости;
- Общий вес автомобиля значительно снизился, что позволило снизить расход бензина и увеличить внедорожные качества.
Первая партия бортовых ЗИЛ-157 была выпущена в Москве в 1956 году, где они выпускались на протяжении 20 лет. В 1978 году производство было перенесено на автомоторный завод на Урале, где он выпускался вплоть до 1994 года.
Новые шины и система автоматической подкачки колёс
Для того чтобы увеличить проходимость ЗИЛ-157 по бездорожью, конструкторам потребовалось разработать совершенно новые шины, которые могли бы обеспечивать движение грузовика даже при пониженном давлении.
Был дан спецзаказ на шинный завод, и в течение короткого времени появились новые шины, обладающие следующими характеристиками:
- Высокой эластичностью;
- Увеличенной шириной профиля;
- Сниженным количеством слоёв корда;
- Использованием специальных мягких сортов резины для изготовления внутренних слоёв шин.
Хотя снижение давления в шинах существенно ограничивало максимальную скорость машины (технические характеристики двигателя ЗИЛ-157 позволяли развивать скорость до 65 км/ч), тем не менее, по своей проходимости он не имеет серийных аналогов до сих пор. С максимально сниженным давлением в шинах, ЗИЛ мог двигаться со скоростью до 10 км/ч. Если грузовик всё же застревал, то его могла выручить лебёдка, которая устанавливалась на некоторые модификации.
С помощью системы автоматической подкачки колёс можно было выставлять различное давление в шинах при движении по разным типам грунта:
- Давление в 2,8 кг/см2 устанавливается для движения по дорогам с твёрдым покрытием и позволяет двигаться с максимальной скоростью до 60 км/ч;
- Если грузовому автомобилю предстояло двигаться по полю или лесу, давление в шинах снижалось до 2 кг/см2, а скорость должна была быть до 30-40 км/ч;
- Если двигаться предстояло по пескам или целине после затяжных ливней, то давление снижалось до 1 кг/см2.
Скорость при этом не превышала 20 км/ч; - Двигаться по болотистым или заснеженным участкам пути предстояло с давлением 0,5 кг/см2. Скорость в этом случае не превышала 10 км/ч.
Скорость при этом не превышала 20 км/ч;Естественно, что расход топлива карбюраторного двигателя значительно увеличивался во время движения по бездорожью. Агрессивный «зубастый» протектор на шинах ЗИЛ-157 значительно снижал риск застревания и пробуксовок.
Компрессор подкачки способен не только менять давление в шине, в случае получения прокола, он дает возможность автомобилю доехать до места ремонта. Естественно, данный вариант возможен только при обычном проколе колеса. Если шина лопнет, никакой компрессор её не спасёт.
Изначально, система подкачки колёс размещалась на внешней стороне колёс, но это было достаточно ненадёжное место, так как элементы системы могли повреждаться в процессе эксплуатации ЗИЛ-157. После модернизации автомобиля, которая прошла в 1961 году, систему подкачки установили на внутреннюю сторону колёс.
Следующая модернизация, которая прошла в 1978 году позволила системе подкачки поднимать давление в шинах до 3,5 кг/см2 при движении на дорогах с твёрдым покрытием. Это позволило увеличить максимальную скорость до 65 км/ч.
Весьма интересно и необычно для того времени было организованно управление централизованной системой подкачки шин. Она управлялась непосредственно с места водителя и допускала менять давление в шинах прямо во время движения.
Особенности конструкции карбюраторного двигателя ЗИЛ-157
Так как в основе конструкции лежал грузовик ЗИС-151, конструкторы учли все недостатки его карбюраторного мотора. Двигатель был недостаточно мощный для буксировки тяжёлых прицепов, имел повышенный расход топлива, при больших нагрузках постоянно перегревался. Кроме того, ресурс карбюраторного двигателя был небольшим, да и надёжность его не удовлетворяла потребителей, поэтому перед установкой на ЗИЛ-157 данный двигатель был серьёзно доработан и усовершенствован.
Главные усовершенствования заключались в следующем:
- Появилась новая алюминиевая головка, которая была установлена на блок, что позволило увеличить степень сжатия. Также был установлен усовершенствованный карбюратор. Все эти нововведения позволили увеличить мощность двигателя до 104 л/с;
- В системе охлаждения появился новый радиатор и мощный вентилятор, который прогонял воздух через него. Благодаря этому усовершенствованию удалось разобраться с проблемой перегрева двигателя;
- В системе смазки появился масляный насос новой конструкции;
- Появились новые сальники коленвала;
- Водяной насос получил новые уплотнения;
- Силовой агрегат получил новую подвеску.
Все эти доработки значительно повысили ресурс двигателя и позволили снизить расход топлива на 8-20%, в зависимости от условий эксплуатации.
За всю историю выпуска ЗИЛ-157, его двигатель был подвергнут модернизации 2 раза. Первая модернизация состоялась в 1961 году, тогда у мотора увеличили мощность до 109 л/с.
Второй раз мотор был модернизирован в 1978 году. Тогда двигатель частично унифицировали с мотором ЗИЛ-130.Сейчас в продаже можно часто встретить ЗИЛ-157 дизель. Это самостоятельная доработка, которая к заводу не имеет никакого отношения. Дизельные двигатели часто устанавливаются на ЗИЛ-157 лесовоз, которые ещё можно встретить на лесозаготовках. Обычно устанавливается дизельный двигатель МТЗ или ЯМЗ.
Трансмиссия и эргономика ЗИЛ-157
На автомобили первых годов выпуска устанавливалась пятиступенчатая коробка передач с понижающей пятой передачей. После модернизации автомобиля, которая прошла в 1961 году, понижающая передача была убрана.
В качестве раздаточной коробки использовалась стандартная раздатка ЗИС-151, которая подверглась глубокой доработке. Карданная передача тоже была переделана, а кожухи полуосей усилены.
Тормоза были установлены новой конструкции, а колёса стали крепиться на восьми шпильках.
Серьезные изменения произошли и в кабине.
Теперь водительская кабина была оборудована отопителем салона, системой обогрева переднего стекла, регулируемым водительским сиденьем и прочими полезными мелочами. Если сравнить кабину ЗИЛ-157 с современными грузовиками, то кажется, что ни а каком комфорте не может быть и речи, но по сравнению с первыми послевоенными грузовиками, это был настоящий люксовый салон.
Хотя рулевое управление было лишено гидроусилителя, имеется неофициальная информация, что в середине 1980-х годов в армию была отправлена партия экспериментальных ЗИЛ-157, оснащённых гидроусилителем руля. Хотя многие просто модернизировали свои автомобили, устанавливая на них ГУР от ЗИЛ-131.

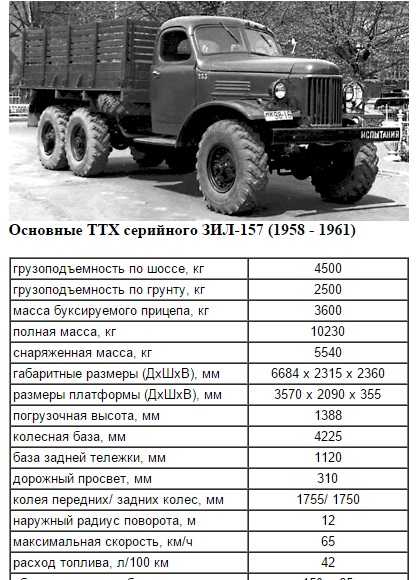

Краткие ТТХ грузовика ЗИЛ-157
Автомобиль обладал следующими техническими характеристиками:
- Длина составляет 6 684 мм;
- Высота с тентом – 2 915 мм, без тента – 2 360 мм;
- Ширина – 2 315 мм;
- Полный вес составляет 10 190 кг;
- Масса перевозимого груза зависит от того, по каким дорогам передвигается ЗИЛ-157. На дорогах с твёрдым покрытием он может перевозить до 5 тонн груза, по грунтовым дорогам – не более 2,5 тонн.
На дорогах с твёрдым покрытием он может перевозить до 5 тонн груза, по грунтовым дорогам – не более 2,5 тонн.Расход топлива ЗИЛ-157 значительно ниже, чем у ЗИС-151 и составляет 40 литров на 100 км пути. Этот показатель может меняться в зависимости от условий эксплуатации автомобиля. Реальные показатели расхода топлива, по отзывам современных владельцев ЗИЛ-157, составляют около 50 литров бензина на 100 км пути.
Модельный ряд ЗИЛ-157
За годы производства было выпущено множество модификаций данной модели:
- ЗИЛ-157 КУНГ, который использовался в армии. КУНГи были самые разнообразные, начиная от жилых модулей, заканчивая различными мастерскими и лабораториями;
- ЗИЛ-157 самосвал, который использовался как в армии, так и в народном хозяйстве;
- Седельный тягач ЗИЛ-157В;
- ЗИЛ-157Г – специализированная военная модель с защитным экраном;
- ЗИЛ-157Ю – модель для тропиков, которая имела увеличенный радиатор и модернизированную систему охлаждения.
Кроме того, после модернизаций 1961 и 1978 годов выпускались те же модификации, только модернизированные.
В настоящее время грузовики ЗИЛ-157 иногда ещё используются на лесозаготовках. Кроме того, небольшим, но устойчивым спросом пользуются КУНГи на базе ЗИЛ-157 у профессиональных охотников и рыбаков. Военный грузовик ЗИЛ-157 – очень харизматичный советский автомобиль, который неизменно привлекает всеобщее внимание на улицах.
Сразу же после начала производства полноприводного
армейского грузовика ЗИС-151 на Московском автозаводе им. И.В.Сталина
(с 1956 года им. И.Д.Лихачёва) началась разработка его усовершенствованного
варианта ЗИС-157. Работы возглавил главный конструктор А.М.Кригер.
В конструкции было решено применить односкатную ошиновку задних колёс,
колёса увеличенного диаметра, систему регулирования давления в шинах
(от БТР-152). Впервые в мире на серийном автомобиле применена система,
расчитанная на многократное повторение цикла спуск-подкачка. В 1956 году были изготовлены 2 прототипа, отличавшиеся внешним подводом воздуха к шинам (на серийных подвод осуществлялся через ступицу) и облицовкой капота. Прототип седельного тягача не имел системы подкачки шин. Опытные образцы на испытаниях показали лучшую проходимость по сравнению с ЗИС-151. Серийное производство под обозначением ЗиЛ-157 началось 18 сентября 1958 года. В том же году на Всемирной выставке в Брюсселе автомобиль был удостоен Гран-При. ЗиЛ-157 имеет капотную компоновку. Кабина цельнометаллическая
трёхместная с V-образным ветровым стеклом. Часть машин оснащалась
круглым люком в крыше. Кузов деревянный с задним откидным бортом,
оборудован откидными скамейками, 5 дугами и тентом. В основном ЗиЛ-157 поставлялся в Советскую Армию. Он перевозил личный состав, различные грузы, на его шасси монтировались различное оборудование и системы вооружения. На аэродромах бортовой грузовик мог применяться в качестве тягача. Применялся он и в гражданских организациях. В процессе производства конструкция постоянно дорабатывалась. На шасси ЗиЛ-157 было разработано и освоено в производстве множество специализированных автомобилей. В связи с постановкой на конвейер автомобиля ЗиЛ-131
было решено перенести производство семейства ЗиЛ-157 на Уральский
автомоторный завод (Свердловск-65). Первые ЗиЛ-157К уральской сборки
пошли с конвейера в 1968 году, но сборка на ЗиЛе из задела деталей
продолжалась стендовым методом до середины 70-х годов. Модификации автомобиля:
Технические харктеристики (ЗиЛ-157К)
Литература
|
Специально
для ЗИС-157 были разработаны новые многослойные износостойкие покрышки.
Запасное колесо решено было решено оставить одно и разместить его
горизонтально, благодаря чему стало возможным сдвинуть грузовую платформу
вперёд и укоротить раму. Такое решение привело к более рациональному
распределению полной массы по осям, что также улучшило проходимость.
На ЗиЛ-157КД
поздних выпусков устанавливался кузов ЗиЛ-131. Для увеличения проходимости
применены полный привод, короткие передний и задний свесы, односкатная
ошиновка, система регулирования давления в шинах (от 0,5 до 3,5
кгс/см 2), равная колея всех мостов. Силовая установка
состояла из 6-цилиндрового рядного карбюраторного нижнеклапанного
двигателя ЗиЛ-157 (ЗиЛ-157К, ЗиЛ-157КД). Сцепление однодисковое
сухое. Коробка передач пятиступенчатая с синхронизаторами на II, III,
IV и V передачах. Раздаточная коробка двухступенчатая, выполнена по
двухвальной схеме. Главная передача одноступенчатая коническая со
спиральными зубьями. К каждому мосту вёл свой карданный вал. Передний
мост отключаемый, оснащён шарнирами равных углоых скоростей тпа
«Бендикс-Вейсс». Передняя подвеска зависимая на продольных полуэллиптических
рессорах, задняя — балансирная. Рабочий тормоз барабанный на все колёса
с раздельным пневматическим приводом. Система подкачки шин получала
сжатый воздух от 3 ресиверов тормозной системы.
Отличался
коробкой отбора мощности и механическим выводом. Изготовлен в 1962 году.
с.
