Зил 135: ЛМ — с установкой Ураган, технические характеристики (ТТХ) автомобиля, история создания, модификации
Вездеход со счастливой судьбой и большим семейством был разработан специальным конструкторским бюро ЗИЛа. Автомобиль выпускали на протяжении 32 лет для нужд Советской армии. Самоходная ракетная установка была востребована не только в СССР, но в ряде стран социалистического лагеря. Шасси ЗИЛ-135 несли различные системы ракетного вооружения и на протяжении многих лет обеспечивали надёжное прикрытие от врага на подступах к рубежам.
Благодаря своим качествам вездеход работал безотказно в вооруженных силах. Но «на гражданке» он тоже успел «засветиться», единичные экземпляры до сих пор трудятся на просторах Сибири.
История создания ракетовозов
Семейство вездеходов ЗИЛ-135 с самого начала проектировалось для ракетных комплексов. Однако, при небольшой модернизации, на ракетовоз возможно установить бортовую площадку грузовика для транспортировки десантников.
Первые опытные модели появились во второй половине 50-х годов 20 века. К ним относились автомобили-амфибии 8х8 с цельнометаллическим корпусом в виде плавсредства. Средние мосты были максимально приближены друг к другу, а передний и задний мост стояли на удалении от центральных осей.
Рулевое управление велось колесами передней и задней оси, что способствовало развороту автомобиля практически на месте. Такая схема шасси заслужила право на существование путём длительных испытаний.
Ещё одним новаторским решением того времени было то, что автомобиль имел двухмоторную установку.
Шасси ЗИЛ-135 оснащалось парой шестицилиндровых моторов от ЗИЛ-157 и БТР-152, которые приводили в действие каждую сторону борта.
К тому времени уже начали практиковать оснащение вездехода автоматической трансмиссией гидромеханического типа, что бесспорно добавило конструкции небывалого престижа. Последний прототип плавающего ракетоносца был оснащён стеклопластиковым кузовом.
После череды испытаний, конструкторы пришли к выводу, что пуск ракеты с плавсредства очень опасен. Во-первых, есть большой риск перевернуть или утопить боевой комплекс. Во-вторых, неудачный старт ракеты изуродует корпус транспортного средства и может погубить экипаж. Таким образом, ЗИЛ-135 перешёл в разряд сухопутных ракетоносцев с высокой степенью проходимости.
Предложение об использовании стеклопластика в изготовлении кабины поступило от В.С Цыбина, доцента МВТУ имени Баумана. Согласно его декларации, детали из стеклопластика способны самостоятельно восстанавливаться после высокой температуры при запуске ракеты, что нельзя было сказать о металлической обшивке. Ещё к одним положительным свойствам стеклопластика была менее затратная обработка деталей из него.

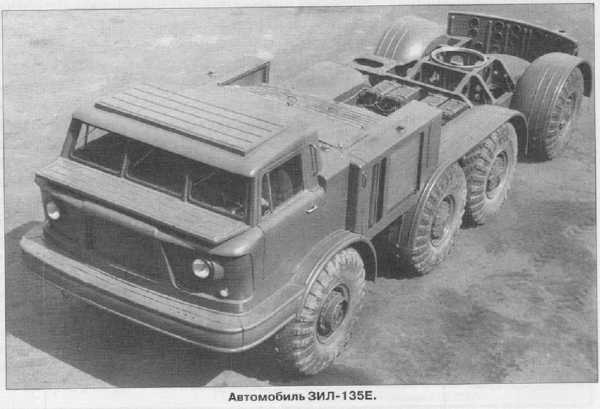

Два первых сухопутных прототипа ЗИЛ-135Е были построены в 1960 году.
Они дали очертания серийных автомобилей. На прототипы установили V-образные моторы последнего поколения с восемью цилиндрами – ЗИЛ-375. Что касается подвески, то она осталась практически без изменений и оси жёстко крепились к раме. Такое решение оказалось ошибочным, и первые же испытания это выявили.
Спустя год, свет увидел последний прототип с обновлённой конструкцией подвески мостов, ему присвоили индекс ЗИЛ-135Л. Конструкторское решение было следующим: передняя и задняя оси соединялись с рамой при помощи диаметральных рычагов и осевых торсионов. А две центральные оси, так и остались жёстко фиксированные к раме.
Изменение конструкции подвески повлекло за собой эволюцию рулевого управления, укрепление несущих лонжеронов, поперечин и сужению каркаса несущей рамы на 18 см.
Последний прототип с литерой «Л» находился в одном шаге от облика серийной модели. Опытный образец успешно прошёл испытания со стартовой установкой 9П113, ракетного комплекса 9К52 «Луна-М» с транспортно-заряжающей машиной 9Т29.
Проходимость по бездорожью военного шасси способствовало разработке гражданских моделей для территорий со сложным рельефом, к этим моделям относятся: бортовые грузовики и тягачи по перевозке труб для газовых станций и нефтедобывающих организаций. Но это случилось несколько позже.
На этапе опытного образца ЗИЛ передал производство машины Брянскому Автомобильному Заводу (БАЗ), находящемуся в списке оборонных предприятий СССР с оттиском секретно.
У конструкторов БАЗа был аналогичный проект под индексом БАЗ-930. Но предпочтение было отдано московскому ракетоносцу. Несмотря на более высокий расход топлива «москвича», остальные системы машины показали преимущество перед брянским конкурентом.
Единственное что раздосадовало лихачёвцев, так это то, что брянский производитель отверг освоение изготовления автоматической трансмиссии. Следствием этого решения станет оснащение ракетоносца механическими КПП, и в аббревиатуре вездехода появится литера М (механика). Таким образом, машина получила постоянный индекс ЗИЛ-135ЛМ.

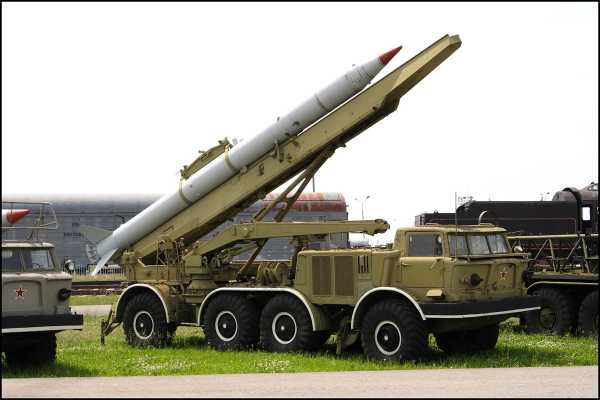

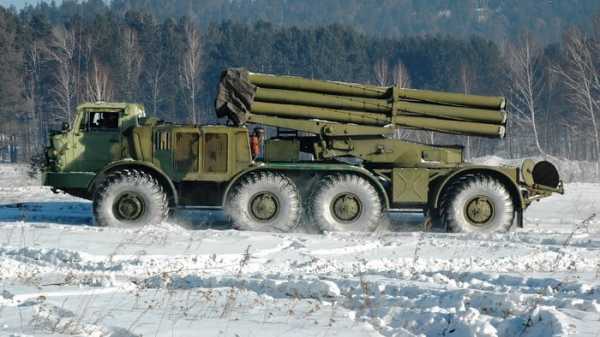

Кроме ракетного комплекса «Луна-М» на шасси ставили систему залпового огня 9К57 «Ураган», вместе с заряжающей машиной 9Т452. Помимо военных единиц, завод производил гражданские модели в малых объёмах: тягачи, пожарные и бортовые грузовики.
Военное предприятие стабильно выпускало ракетоносцы на протяжении 70-80-х годов. Выпуск был прерван в 1993 году по политическим причинам, в год распада СССР. Последний вездеход достроили в 1995 году.
Конструкция

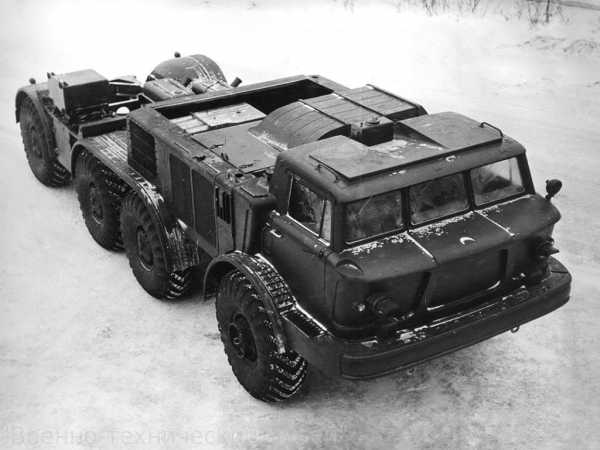

Конструкция ЗИЛ-135 ЛМ относится к классической схеме рамных автомобилей. По мнению специалистов, шасси ракетоносца подпортила механическая трансмиссия. Стоит отметить, что при испытаниях машина с автоматической коробкой показала лучшие характеристики, нежели вездеход с механической КПП.
Кабина

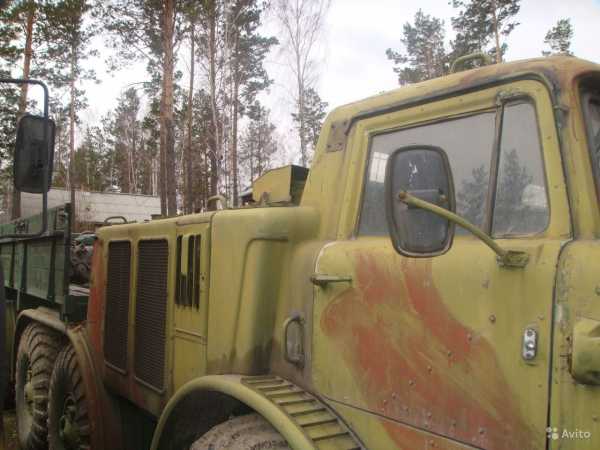

Конструкция кабины бескапотная с двумя дверьми. Внешние элементы изготовлены из стеклопластика. Вес модуля составлял 490 кг. В кабине находились посадочные места для четырёх человек. Сидение водителя оснащалось механизмом регулировки.
Помимо основных приборов, в кабине находилось оборудование радиационного контроля.
В тыльной части были размещены три топливных бака: главный на 300л и два вспомогательных, объёмом по 110 л каждый.
Двигатели

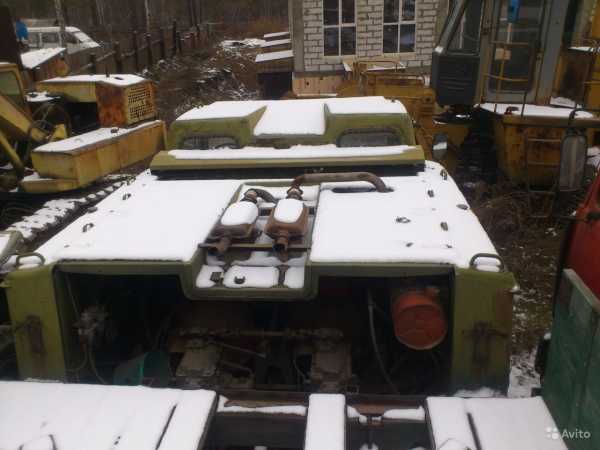

За кабиной установлены два моторных отсека, в которых размещались две силовые установки по 180 л/с: ЗИЛ-375Я и 375Я2. Масса одного двигателя составляла 530 кг. Каждый мотор имел предпусковой подогреватель на жидком топливе и жидкостное охлаждение.
При поломке одного двигателя, машина могла продолжать движение на втором. За всю историю эксплуатации вездехода, не было зафиксировано ни одного случая буксировки ЗИЛ-135 ЛМ по причине выхода из рабочего состояния силовых установок.
Трансмиссия
Двигатели передавали крутящий момент через двойное сцепление на механические коробки передач ЯМЗ-204У. Далее крутящий момент с КПП через раздаточные коробки подавался на конические редукторы третьей оси.
Передача крутящего момента синхронизировалась специальной системой.
От третьего моста, с помощью карданных валов происходила передача вращающего момента на каждое колесо одной из сторон. Вездеход мог двигаться на одной стороне трансмиссии, практически не теряя стандартных ходовых характеристик.
Подвеска
Средние мосты имели жёсткое крепление с несущей рамой. Передний и задний управляемые мосты соединялись с рамой при помощи независимой рычажно-торсионной подвески с гидравлическими амортизаторами обратного действия.

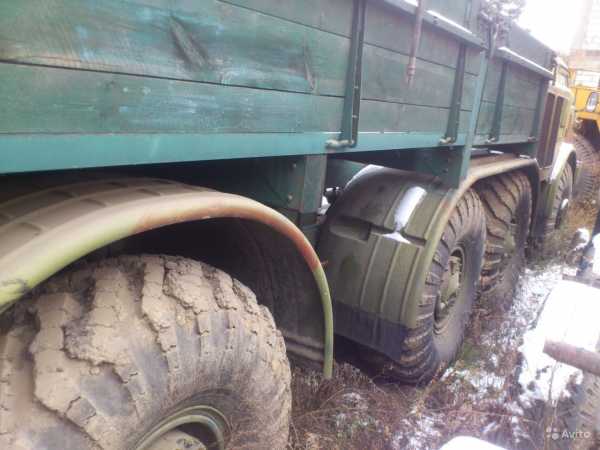

Шины
На ракетоносец устанавливались шины диагональной конструкции И-159 размером 16.00 – 20.
Давление в баллонах возможно регулировать для повышения проходимости. Управление давлением велось из кабины водителя.
Тормоза
Тормозная система состояла из двух контуров. Она приводилась в действие за счёт гибридного механизма воздушной и гидравлической системы.
Монтажная платформа

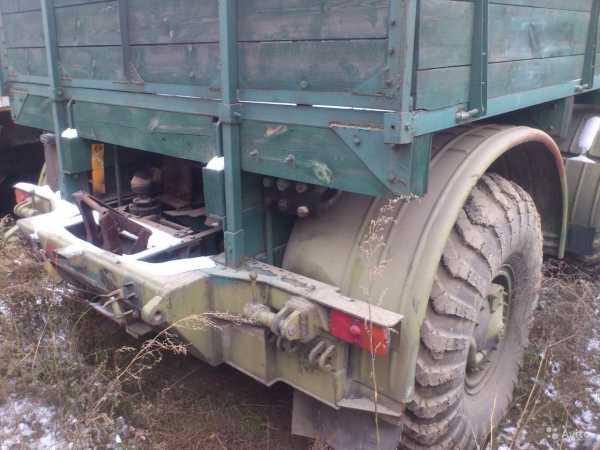

За кабиной располагалась открытая конструкция несущей рамы длиной 5200 м. На этот участок монтировалось специализированное оборудование. Надколёсные крылья были выполнены из стеклопластика.
Характеристики
Ракетоносец ЗИЛ-135 ЛМ практически не имел аналогов в мире до начала 80 годов. Но тесное сотрудничество СССР и КНР, позволило последним копировать советские новинки военной техники, в том числе и самоходные ракетные установки.
Но для сравнения технических характеристик представим разработку американских специалистов – HEMTT (Heavy Expanded Mobility Tactical Truck), выпускаемый компанией Oshkosh. Американские военные прозвали его – Dragon Wagon (вагон дракона). Западный грузовик выпускается как топливозаправщик М-978, ремонтно-эксплуатационная машина М-984А1, седельный тягач М-983 и самоходная ракетная установка М-985 с комплексом Patriot.
| Параметры | ЗиЛ-135ЛМ | HEMTT |
|---|---|---|
| Страна | СССР | США |
| Разработчик | ЗиЛ | Oshkosh |
| Годы производства | 1963-1995 | 1982-? |
| Длина, мм | 9270 | 10 200 |
| Высота, мм | 2800 | 2800 |
| Ширина, мм | 2530 | 2400 |
| Грузоподъёмность, кг | 9000 | 11000 |
| Полная масса, кг | 19840 | 28 000 – 43 000 |
| Колесная формула | 8х8 | 8х8 |
| Двигатель | ЗИЛ-375Я или ЗИЛ-509 (двухмоторная установка) | Detroit Diesel илиCaterpillar C15/17 |
| Мощность двигателя, л/с | 180 х 2 | 445-450 |
| Трансмиссия | механическая | автоматическая |
| Дорожный просвет, мм | 475 | 610 |
| Максимальная скорость км/ч | 75 | 100 |
Модификации
Помимо военной направленности, ЗИЛ-135ЛМ имел достаточные качества, чтобы пригодиться гражданскому населению в труднопроходимых местностях в качестве транспортного средства.
Конструкторами были разработаны гражданские версии для нужд советских предприятий, но в основном шасси изготавливали по прямому военному назначению. Перечислим наиболее популярные модели четырёхосного вездехода:
- ЗИЛ-135П «Дельфин» – автомобиль амфибия, транспортный вездеход для перевозки десантников по воде и суше. Машина нашла широкое применение в Заполярье, Баренцевом и Балтийском морях. Конструкция в виде цельнометаллического судна позволяет машине преодолевать шторм в пять баллов, и пробивать себе водный путь по тонком льду. Все испытания прототипа прошли успешно, однако в серийное производство вездеход не поступил;
- ЗИЛ – 135Л – прототип вездехода с автоматической трансмиссией;

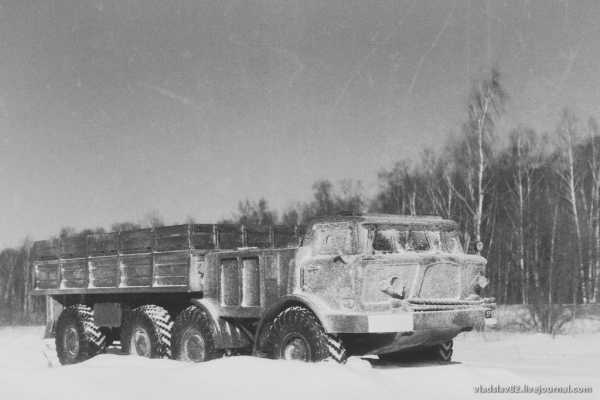

- ЗИЛ-135ЛБ – гражданская версия вездехода с прицепом роспуск. Грузовик использовался для доставки нефтегазовых труб в труднодоступные местности с песчаным грунтом;
- ЗИЛ-135 ЛМ 9П140 – автономный ракетный комплекс «Луна-М»;
- Зил-135 ЛМ 9Т452 – автономный боевой комплекс с транспортно-заряжающей машиной 16-ти зарядной реактивной установки залпового огня «Ураган» 9К57;
- ЗИЛ-135ЛМ 9К52ТС – экземпляр выпускался специально для стран с тропическим климатом, оснащался пусковой установкой 9П113ТС с транспортно-заряжающей машиной 9Т29Т для ведения огня фугасными снарядами. Экспортировался большими партиями;
- ЗИЛ-135ЛМ – бортовой грузовик, эксплуатировался в регионах с суровыми климатическими условиями и непроходными дорогами. При совместном испытании с автомобилем ЗИЛ-157 в августе 1964 года под Москвой, ЗИЛ-135ЛМ показал наиболее лучший результат по преодолению торфяников. ЗИЛ-157 уступил, застряв в канаве глубиной 600мм.
След в истории

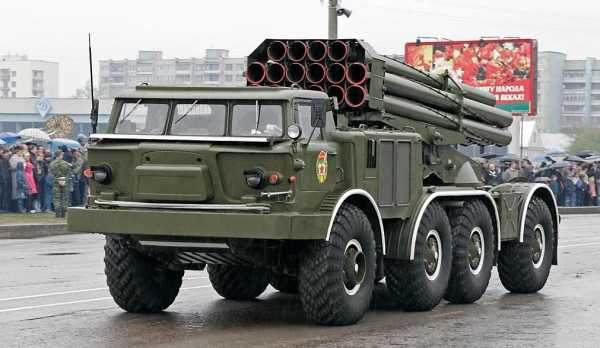

Самоходная ракетная установка 9к57 «Ураган» до сих пор состоит на вооружении Российской Федерации и некоторых зарубежных странах. Немного образцов боевой и гражданской техники могут похвастаться продолжительным серийным выпуском в 32 года и долгим сроком боевой службы 55 лет.
Гражданских версий было выпущено намного меньше, чем боевых единиц, но иногда эти автомобили встречаются на сибирском и дальневосточном бездорожье в качестве тягачей и лесовозов.
Разработка сухопутного шасси для ракетных комплексов в 60-х годах прошлого столетия позволила развивать концепцию перевозки тактического оружия в 21 веке.
Схему шасси Виталия Грачёва развивали и дорабатывали, что позволило появиться на свет четырёхосным приемникам: тактическому комплексу Искандер, самоходным системам залпового огня «Смерч» и «Ураган-1М».
Вмдео
warbook.club
1972 ЗИЛ 135 8х8 — АвтоГурман
ЗИЛ-135 — семейство советских 4-осных военных грузовиков, включает более двадцати различных модификаций. Изначально ЗИЛ-135 был разработан как транспортный грузовик для буксировки артиллерии в Специальном конструкторском бюро ЗИЛа под руководством В. А. Грачёва в начале 1960-х. Выпускался с 1963 по 1995 год. Поставлялся на экспорт за границу.
Конструкция
Машина оборудовалась двумя двигателями ЗИЛ-123Ф мощностью 120 л.с. каждый, установленными за кабиной (на следующих моделях автомобиля использовались двигатели ЗИЛ-375). Каждый двигатель вращал колёса своего борта, что обеспечивало дополнительную надёжность. Ввиду использованияшин низкого давления, а также из-за стремления максимально уменьшить массу машины, конструкторы приняли решение отказаться от упругой подвески как таковой, впоследствии на моделях 135Л/ЛМ для ликвидации галопирования (продольного раскачивания), которым отличались предыдущие машины 135-го семейства, решило вернуть независимую торсионную подвеску с гидроамортизаторами на колеса крайних мостов, сохранив при этом жёсткое крепление к раме двух средних мостов.
Колёса крайних осей выполнены поворотными. Остальные параметры, включая габариты, грузоподъёмность, конструкцию подвески, возможность плавать, колёсную базу, и т. д., широко варьировались от одной модели к другой.
Кабина выполнялась из стеклопластика для облегчения машины и увеличения грузоподьемности.
ЗИЛ-135П
| ЗИЛ-135П «Дельфин» | |
| Конструкторы | Грачёв, Виталий Андреевич |
|---|---|
| Производитель | СССР, Завод имени Лихачёва |
| Колёсная формула | 8 × 8 / 4 (первая и последняя оси) |
| Масса | 12500 кг |
| Грузоподъёмность | 10000 кг |
| Ширина × Высота | 3300×3100 мм |
| Скорость по воде | 18-20 км/ч |

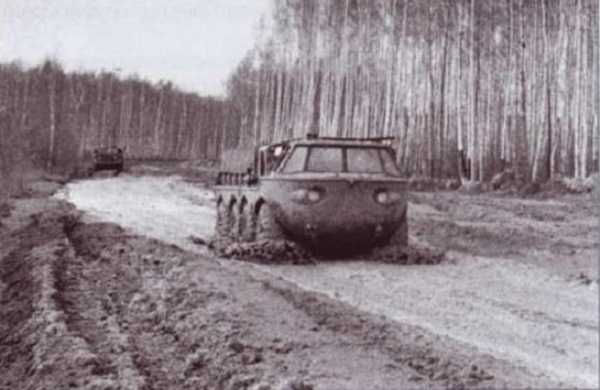

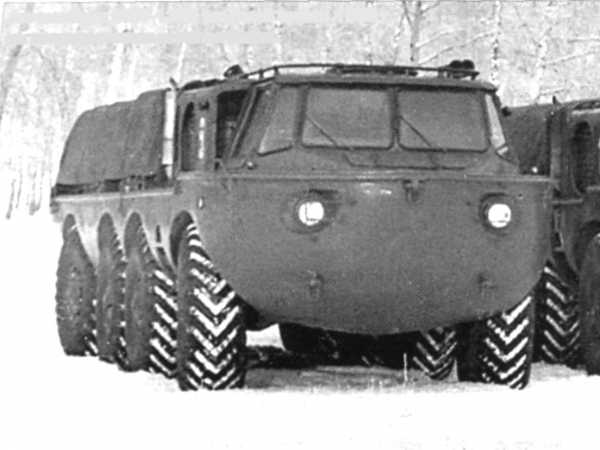

ЗИЛ-135П — плавающая платформа, вездеход, десантно-транспортная амфибия. Конструкция разработана в1965 году на базе ЗИЛ-135.

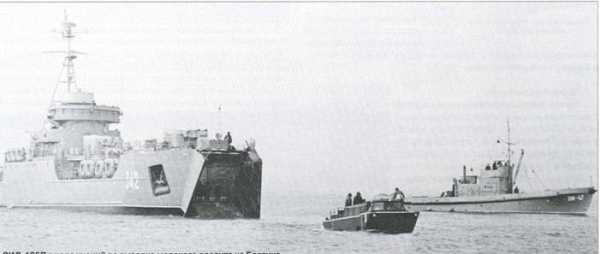

Вездеход широко эксплуатировался в Заполярье, Балтийском и Баренцевомморях.
Выдерживает пятибалльный шторм и может штурмовать тонкие льды. Передний и задний мосты — поворотные, что позволяет делать развороты на месте.
Машина прошла успешно все испытания, но на вооружение в Вооружённые силы СССР не поступила и серийно не выпускалась.
ЗИЛ-135Л/ЛМ/ЛМП
| ЗИЛ-135ЛМ | |
| Производитель | СССР, Завод имени Лихачёва |
|---|---|
| Колёсная формула | 8 × 8 / 4 (первая и последняя оси) |
| Масса | 19800 кг |
| Грузоподъёмность | 9000 кг |
| Ширина × Высота | 2800×2530 мм |
| Дорожный просвет | 589 мм |
| Тип двигателя | карбюраторный, верхнеклапанный,V8 |
| Модель двигателя | 2хЗИЛ-375Я |
| Количество цилиндров | 8 |
| Объём | 2×7000 см³ |
| Мощность двигателя | 360 л.с. (264.6 кВт) |
| Ёмкость топливного бака | 520 л |
| Радиус поворота | 12,5 м |
ЗИЛ-135ЛМ — колёсный неплавающий вездеход. Производился на Брянском автозаводе (БАЗ).
Был спешно разработан на базе модели ЗИЛ-135Л и отличался от неё заменой сложной автоматической коробки передач на механическую, откуда и появилась буква «М» в названии.
Технические характеристики:
- Колея, мм 2300
- База, мм 6300
- Снаряженная масса, кг 10500
- Крутящий момент, кгм (об/мин) 2 x 47,5 (1800)
- Преодолеваемые препятствия
- траншея — 3,6 м
- вертикальная стенка — 0,9 м
- брод — 1,3 м
xn--80aafe9bhdrpm.com
История ЗИЛ-135
Эффективность движительно-рулевого комплекса доказал пропульсивный КПД, т.е. отношение мощности, затрачиваемой на преодоление сопротивления воды при буксировке машины, к мощности, подведенной к водоходному движителю. Этот показатель у ЗиЛ-135П достиг 0,48, в то время как у лучших зарубежных амфибий тех лет он составлял только 0,18–0,21. Даже у современных американских плавающих машин, созданных с помощью компьютеров, пропульсивный КПД не превышает 0,24. Условная энергетическая нагруженность гребных винтов составляла 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесённая к суммарной мощности двигателей, равна 0,118 кН/кВт, а удельная тяга на швартовах, отнесённая к суммарной гидравлической площади гребных винтов — 40,81 кН/м2.Чтобы вода не попадала внутрь выведенных из корпуса амфибии агрегатов ходовой части и механизмов водоходных движителей, применили не только традиционные, не очень надежные уплотнения, но и систему, нагнетавшую в корпусные детали указанных агрегатов сжатый под давлением 0,4 атм воздух. Барабанные тормоза, работавшие от гидравлического двухконтурного привода и двух пневмоусилителей, также герметизировали.
Просторная 4-местная кабина с отличной обзорностью и бронированными стеклами, а также кузов на 22 десантника выполнили в виде единой конструкции. Остекленный пассажирский салон снабдили теплоизоляцией, двумя дверями и парой люков в крыше. Машина комплектовалась необходимым мореходным оборудованием и радионавигационной системой.
Средние колеса ЗиЛ-135П сблизили, а управляемые крайние, синхронно поворачивавшиеся во взаимно противоположных направлениях, наоборот разнесли. Труд водителя облегчали два гидроусилителя, каждый из них действовал на свою рулевую трапецию. Колеса с помощью кронштейнов жестко крепились к корпусу, а функцию подвески выполняли эластичные шины низкого давления.
Моторы, агрегаты трансмиссии, рулевого управления и кронштейны колес использовали от серийного ЗиЛ-135К. Правда, два 180-сильных двигателя ЗиЛ-375 на амфибии разместили в корме, развернув маховиками вперед. Каждый мотор приводил во вращения колеса своего борта, что избавляло от дифференциалов. Однако радиаторы, расположенные в задней части корпуса, заставили улучшить систему охлаждения. На ЗиЛ-135П установили 3-ступенчатые гидромеханические коробки передач с 2-ступенчатыми демультипликаторами. Система регулирования давления воздуха в шинах 16.00-20 позволяла менять его величину от 0,1 до 2,5 кг/см2 в зависимости от дорожных условий.
В процессе доработки на автомобиле появились регулируемые воздухозаборники:
fishki.net
Серия ЗИЛ-135ЛМ (1964 – 1994 гг.). Секретные автомобили Советской Армии
Внедрение в производство основного брянского четырехосного шасси ЗИЛ-135ЛМ имело короткую предысторию, отрицательно повлиявшую на весь процесс московско-брянского сотрудничества. Изначально Грачев и Министерство обороны планировали собирать в Брянске более прогрессивный автомобиль ЗИЛ-135Л с гидромеханической трансмиссией. После сравнительных испытаний его важные преимущества в начале марта 1962 года были утверждены представителями всех заинтересованных сторон, после чего 21 марта появилось решение Мосгорсовнархоза о передаче изготовления этой машины на БАЗ, утвержденное 27 апреля 1963 года соответствующим Постановлением Совмина. Первые проблемы с постановкой на производство модели 135Л начались осенью 1962 года в процессе проектной подготовки ее сборки на БАЗе. В ходе подготовительных работ выяснилось, что на БАЗе отсутствуют специальное особо точное технологическое оборудование и квалифицированные кадры для самостоятельного изготовления столь сложных агрегатов, как автоматическая трансмиссия. За этой неожиданной неприятностью местного значения, о которой почему-то никто раньше не подумал, тут же потянулась цепочка новых еще более трудных и затратных проблем: приобретение эффективного и дорогого оснащения, обучение новых кадров и повышение общей культуры производства, переналадка всей системы технического обслуживания в войсках, переобучение водителей и т. д. Разрешить все эти задачи силами двух заводов-изготовителей было невозможно, тем более что военные торопили с внедрением новой ракетной системы «Луна-М». В ноябре 1962 года Грачев приступил к переделке шасси 135Л и переоснащению его традиционной механической коробкой передач, что, естественно, являлось обидным возвратом к более простой и привычной, но менее совершенной и передовой конструкции. Первый прототип автомобиля ЗИЛ-135ЛМ был собран в Москве в марте 1963 года, поспешно испытан и 12 октября рекомендован к серийному производству.
Летом 1963 года на основании полученной из Москвы технической документации в Брянске началась подготовка к сборке модели 135ЛМ и всех ее агрегатов: узлов трансмиссии, шарниров равных угловых скоростей, рулевого механизма, подвески, рамы, а также освоение технологии изготовления стеклопластиковых кабин. К 10 мая 1964 года Брянский завод получил с ЗИЛа 75% технической документации, что позволило в декабре приступить к промышленной сборке машины. В том же году она была принята на вооружение. До конца 1964 года в Брянске собрали 10 первых автомобилей, которые еще долго проходили процесс многочисленных доработок, доделок и приспособления московских прототипов к реалиям воинской службы. Серийное изготовление ЗИЛ-135ЛМ развернулось только в 1966-м. В отличие от многочисленных предшественников марки ЗИЛ этому автомобилю и его прямым наследникам была суждена долгая 30-летняя жизнь в качестве базового советского шасси-ракетоносца.
Первый бортовой автомобиль-шасси ЗИЛ-135ЛМ, собранный в Брянске в 1964 году
С конструктивной точки зрения серийный 9-тонный автомобиль ЗИЛ-135ЛМ представлял собой типичную классику грачевской школы, серьезно подпорченную применением более понятной простому шоферу механической коробки передач. За обтекаемой стеклопластиковой кабиной по-прежнему размещались два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я и 375Я2, весившие по 530 кг. Они оснащались собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией жидкости. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков «Урал-375» и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Неуправляемые средние мосты по-прежнему крепили на раме жестко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00 – 20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач. В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт. Двухдверная 4-местная кабина, весившая 490 кг, оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака – основной на 300 л и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм, погрузочная высота – 990 мм. Помимо уже упомянутых достоинств, ЗИЛ-135ЛМ стал первой в СССР серийной четырехосной военной машиной средней категории, на которой впервые стали устанавливать выполненные из стеклопластика кабину, блок моторного отсека с облицовками радиаторов и топливных баков, надколесные крылья, контейнеры для аккумуляторных батарей и другие второстепенные изделия.
Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от – 40 до +40 ?С, при повышенной влажности, запыленности и на высоте до 3000 м над уровнем моря. У них сохранились прежняя колесная база 6300 мм и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная – до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 – 25 км/ч. Контрольный расход топлива составлял 88 л на 100 км, эксплуатационный расход находился в границах 125 – 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее «автоматической» модели 135Л. Он преодолевал продольные подъемы крутизной до 28?, боковой крен в 20?, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег – 15 тыс. км, срок службы – 5 лет.
Главное назначение серийных машин ЗИЛ-135ЛМ – тактический ракетный комплекс «Луна-М»
С середины 1964 года под руководством главного конструктора Р. А. Розова проводилась постоянная модернизация ЗИЛ-135ЛМ и создание нескольких специальных версий целевого назначения. Все варианты базовой машины со спецнадстройками применялись в основном в Советской Армии и с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Наиболее интенсивно экспортные поставки осуществлялись до середины 1970-х годов, а в целом за этот короткий отрезок времени за границу было отгружено 210 шасси 135-й серии. Их выпуск завершился в самый разгар конверсии и экономических реформ – в 1994 году. К тому времени в Брянске собрали более 5 тыс. шасси ЗИЛ-135ЛМ.
Поделитесь на страничкеСледующая глава >
tech.wikireading.ru
ЗиЛ-135ЛМ (Start Scale Models): diecast_43 — LiveJournal
Оригинал взят отсюда.Тема серийных и опытных вездеходов, созданных силами Специального конструкторского бюро Завода имени Лихачева, периодически затрагивается модельными мастерскими, в том числе ModelPro, связанной с костромским производителем моделей Start Scale Models. Но достаточно дорогие готовые модели и киты вездеходов, выходящие под этим брендом, изготовленные из смолы, имеют некоторые упрощения в виде слабой деталировки, толстых оконных проемов, стекол из пленки и отсутствия травленых дворников.
И вот практически накануне 23-го февраля этого года SSM выпустил в продажу промышленную модель бортового ЗиЛ-135ЛМ из металла и пластика.
Тема вездеходов ЗиЛ для меня близка в прямом и переносном смысле, так как, Специальное конструкторское бюро Завода имени Лихачева территориально находилось в окрестностях, где я довольно часто бываю – село Зеленая Слобода Раменского района Московской области. Сейчас на его месте расположен склад перевозчика автомобилей Subaru. В 2003 году остатки опытных вездеходов ЗиЛ были перевезены с заброшенной испытательной базы в Военно-технического музей близ г. Черноголовка Московской области.
Специальное конструкторское бюро (СКБ) на ЗИСе было создано 14 июня 1954 года по инициативе заместителя министра обороны СССР Г.К. Жукова с целью создания многоколесных транспортеров и колесных артиллерийских тягачей, обладающих проходимостью, соизмеримой с проходимостью гусеничных транспортеров, но с более высокими скоростями движения по бездорожью и дорогам с твердым покрытием, большей маневренностью, меньшими расходом топлива и уровнем шума при движении. 7 июля директор завода А.Г. Крылов издал приказ по заводу об образовании СКБ в Отделе главного конструктора (ОГК СКБ) для проектирования специальных внедорожных автомобилей для армии. Главным конструктором Бюро был назначен Виталий Андреевич Грачев, хорошо зарекомендовавший себя на Горьковском автомобильном заводе, под руководством которого разрабатывались и проходили испытания внедорожные автомобили ГАЗ-61 и ГАЗ-64, опытные ГАЗ-АААА и трехосный пикап ГАЗ-21, бронеавтомобиль БА-64.
Сама история возникновения СКБ довольно любопытна.
В ноябре 1952 года под Зарайск за картошкой для цеха поехала группа на двух трехосках ЗИС-151 и на одной амфибии-лодке ЗИС-485. Лодку взяли с целью не поморозить картошку в пути, так как корпус лодки специально обогревался от двигателя. В дороге группа попала в снежные заносы, но амфибия легко преодолевала снег, тогда как ЗИС-151 всякий раз вяз в снегу. Этот эффект давала система централизованного изменения давления воздуха в шинах колес. Зимой 1952-1953 гг. для повышения проходимости на ЗИС-151 установили ведущие мосты с амфибии, сделав его еще и односкатным. Испытания трехоски с подкачкой на снегу показали, что сила тяги у нее в 1,5-2 раза превышает силу тяги ЗИС-151. Это открытие дало толчок идее установки подкачки как на ЗИС-151, так и на бронетранспортер ЗИС-152. Однако внедрить систему централизованного регулирования давления воздуха в серийное производство оказалось не просто, т.к. у нее было много противников ввиду ее уязвимости на бездорожье (в начальном варианте шланги подкачки были снаружи колес), большому весу и сложностей в производстве. Многочисленные натурные демонстрации В.А. Грачева, включая испытания на танковом полигоне в Кубинке в 1954 году, где БТР ЗиС-152 успешно прошел по глубокому снегу, а танк Т-34 застрял, данной системы должного эффекта не давали.
И тогда В.А. Грачев написал письмо заместителю министра обороны СССР Г.К. Жукову с описанием преимуществ системы для повышения проходимости колесных вездеходов и армейской военной техники. Вскоре Жуков назначил демонстрационные испытания, в которых приняли участие серийные ЗиС-151 и ГАЗ-63, ЗиС-121Г, ЗиС-151 и БТР ЗиС-152 с «подкачкой». При испытаниях на мягкой луговине и болотистой местности серийные новая система показала свои преимущества, благодаря которой машины не только не застряли, но и могли маневрировать. Испытания сильно впечатлили Жукова, и вскоре он дал добро на внедрение «подкачки» и создание 20 БТР с данной системой.
Перед ОГК СКБ была поставлена задача – в короткий срок создать принципиально новый средний многоцелевой четырехосный (8х8) автомобиль сверхвысокой проходимости, он же быстроходный артиллерийский тягач АТК-6 грузоподъемностью 5–6 т.
В результате постройки и испытаний нескольких опытных образцов многоосной техники в СКБ пришли к следующей схеме построения вездехода:
— жесткая подвеска всех колес, обеспечивающая малый вес и низкий центр тяжести вездеходу;
— коробка передач с гидротрансформатором, позволяющая двигаться в тяжелых условиях без срыва мягкого грунта;
— применение относительно мягких шин большого диаметра с подкачкой;
— колесные редукторы, увеличивающие дорожный просвет;
— использование в качестве поворотных осей первой и последней, что уменьшает сопротивление движению при маневрировании на слабых грунтах;
— для машин высокой грузоподъемности предпочтительнее выглядела схема четырехосного автомобиля со сближенными центральными осями;
— увеличению проходимости способствовал либо блокируемый дифференциал, либо бездифференциальный двухмоторный привод.
Именно такие решения были применены на опытных вездеходах ЗиЛ-135. Четырехместную кабину модификации ЗиЛ-135Е, построенного в 1960 году специально под пусковую ракетную установку 2П21 «Луна», сделали из стеклопластика, который во время старта ракеты прогибался, но потом возвращался в исходную форму в отличие от стали. На ЗиЛ-135Е устанавливались 180-сильные двигатели ЗиЛ-375 и гидромеханические коробки передач с двухступенчатым демультипликатором. В передней части рамы к нижним полкам лонжеронов крепился съемный алюминиевый лист, выполнявший роль днища, защищающего двигатель и агрегаты трансмиссии от повреждений при наезде на препятствия.
5 апреля 1961 года для улучшения плавности хода переднюю и заднюю оси вездехода оснастили независимой торсионной подвеской. Новая машина получил индекс 135Л.
Параллельно с московским вездеходом на Брянском автозаводе был разработан вездеход БАЗ-930, а также бронницкий седельный тягач И-210 с активным полуприцепом. По результатам испытаний в Бронницах на полигоне НИИИ-21 в октябре 1961 года автомобиль ЗиЛ-135Л оказался лучше по проходимости, надежности и легче по снаряженной массе, несколько уступая конкурентам по экономичности. Было решено организовать серийное производство вездеходов ЗиЛ-135Л на Брянском автомобильном заводе.
В 1963 года на Брянском автозаводе осуществлялась подготовка производства автомобиля ЗИЛ-135Л и гидромеханических коробок передач ЗИЛ-135Е. При освоении производства директор Брянского автозавода П.Я. Петраков, несмотря на полный комплект закупленного оборудования, категорически отказался производить автоматические коробки передач, ссылаясь на большую сложность в их изготовлении и регулировке и на отсутствие высококвалифицированных специалистов.
В срочном порядке потребовалась перепроектировка вездехода и проведение повторных
испытаний.
В апреле 1963 года было создано шасси ЗИЛ-135ЛМ, которое отличалось от ЗИЛ-135Л установкой механических коробок передач ЯМЗ-204 вместо гидромеханических. Вновь начались полигонно-заводские испытания.
Однако и новые испытания в августе 1963 года показали преимущества московского вездехода. Применение механических коробок передач вместо гидромеханических не сильно снижало эксплуатационные качества и надежность шасси. Но отсутствие автоматического переключения в механических коробках передач усложняло работу водителя.
На практике же для обеспечения приемлемых ездовых характеристик приходилось выполнять сложные регулировки карбюраторов и приборов зажигания моторов левого и правого бортов с целью обеспечения их синхронной работы, особенно на переходных режимах. В итоге силовые агрегаты большинства машин работали несинхронно, что приводило к их преждевременному износу. При трогании с места машина за счёт несинхронной работы двигателей и сцеплений часто ощутимо поворачивалась, что приводило к падению во время движения по узким мостам и въезде на железнодорожные платформы.
В декабре 1964 года выпустили первые 10 машин ЗИЛ-135ЛМ.
Автомобиль ЗИЛ-135ЛМ стал одним из немногих вездеходов СКБ ЗиЛ, который добрался до серийного производства и выпускался на Брянском автозаводе 29 лет − до 1993 года. Всего было построено более 5 тыс. шасси.
Брянский автозавод неоднократно предпринимал попытки совершенствования машины. Так, в 1965 г. собрали два автомобиля БАЗ-135Л2 с независимой подвеской всех колес. Однако на испытаниях они не продемонстрировали каких-либо преимуществ над ЗИЛ-135ЛМ. В конце 1960-х гг. на БАЗе предприняли попытку заменить два карбюраторных двигателя одним дизелем. Был разработан опытный образец БАЗ-135М1 с двигателем ЯМЗ-238Н мощностью 300 л.с. Машина подверглась испытаниям в жарко-пустынной местности в районе г. Самарканда и в холодной климатической зоне (г. Юрга Кемеровской области). Эти испытания шасси не выдержало по причине недостаточно надежной работы двигателя. Дальнейшие работы с этой машиной не проводились.
Шасси ЗИЛ-135ЛМ более 50 лет стояли на вооружении нашей армии. На нем созданы пусковая установка 9П113 и транспортно-заряжающая машина 9Т29 ракетного комплекса 9К52 «Луна-М», самоходная установка 9П140 с транспортно-заряжающей машиной 9Т452 16-зарядной реактивной системы залпового огня 9К57 «Ураган».
Поставки комплексов «Луна» и «Ураган» осуществлялось во многие страны мира.

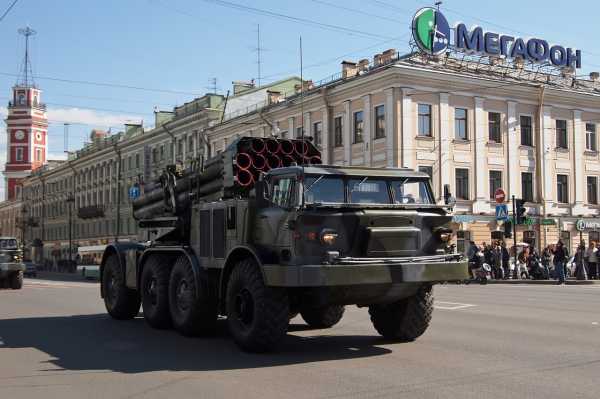

Фото 2018 года военной модификации с установленной системой залпового огня «Ураган» из Музея техники Вадима Задорожного.
Планировалось и гражданское использование вездехода для строительства нефте и газопроводов в условиях бездорожья в качестве турбовозов, а также модификаций, оснащенных бортовой платформой.
При желании можно посмотреть небольшой фильм об эксплуатационных испытаниях ЗиЛ-135.
Успешное окончание эксплуатационных испытаний завершилось заказом и выпуском на Брянском автозаводе в 1966 г. партии автомобилей «135Л4», предназначенных для эксплуатации в строительных трестах Министерства газовой промышленности, с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. Высокая стоимость машины (в 2—3 раза превышающая стоимость автомобилей Урал-375 и КрАЗ-214) привела к тому, что дальнейших заказов от Министерства газовой промышленности не последовало.
Фото 2016 года шасси ЗиЛ-135ЛМ в «гражданском» исполнении из Военно-технического музея близ г. Черноголовка Московской области, который служил на Заводе имени Лихачева в качестве эвакуатора для крупноразмерной техники.
Снаряженная масса ЗиЛ-135ЛМ составляет 10,5 тонн, грузоподъемность – 9 тонн, дорожный просвет по раме – 580 мм, по кронштейнам подвески – 475 мм.
Источники:
Книга «Преодоление бездорожья: Разработки СКБ ЗиЛ» 2011 года, выпускающий редактор которой – Максим Шелепенков, хорошо знакомый собирателям моделей отечественного автопрома,
Книга «Завод и люди» под авторстовм В.Г. Мазепы (в прошлом главный конструктор ЗиЛа) и М.А. Шелепенкова.
Серия статей «Автомобили для бездорожья»
Теперь о самой модели.
В целом она смотрится вполне достойно, особенно на фоне ранней костромской модели еще одного четырехосного армейского вездехода МАЗ-537.
С «Cиней птицей» от DiP сложно сравнивать, т.к. там амфибия с плоским днищем, но зато с богатой деталировкой в виде поручней, антенн, решеток, декалей и крановой установки. Но цена новинки практически сопоставима с моделью от DiP.
Колеса вращаются (каждое на своей оси), показаны карданы и рулевые тяги, двигатели и коробки передач, радиаторы и вентиляторы системы охлаждения двигателей, имеется эластичный трос на бампере (приклеен на советь), есть травленые решетки на двигательном отсеке и на задних окнах кабины, бортовая платформа имеет внутреннюю расшивку.
При этом салон выполнен очень просто.
«Заклепки» на кабине явно переразмерены, притом неравномерно пролиты на левом борту. Исправил ситуацию с помощью мелких капель ПВА.
Для меня осталось загадкой, какую же все-таки модификацию ЗиЛ-135ЛМ выпустил SSM. На фото бортовых вездеходов практически везде встречается другой тип бортовой платформы с более низкими бортами и кабиной без «заклепок».
Похожая платформа встретилась на паре фото со светомаскировкой на фарах и коробом на передней части кабины.
На фото ниже хорошо видна проработка ходовой. Торсионы выполнены отдельными деталями, рама металлическая.
Стрелками показаны детали, отличающиеся оттенками. Какие-то более зеленые, какие-то более коричневые.
Это не зависит от материала, из которого они сделаны. Разница в цвете заметна только при люминисцентном освещении.
Такая ерунда уже мне неоднократно встречалась на костромских моделях защитного цвета.
В передней части рамы у прототипа еще были буксировочные петли.
Модель освещена люминисцентной настольной лампой…
А это фото со светодиодной подсветкой телефона. Разницы в цвете не видно.

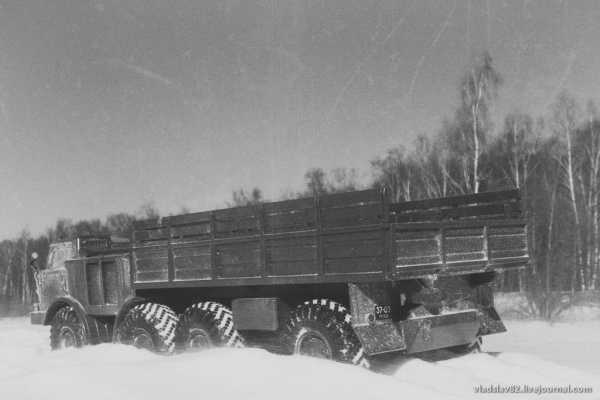

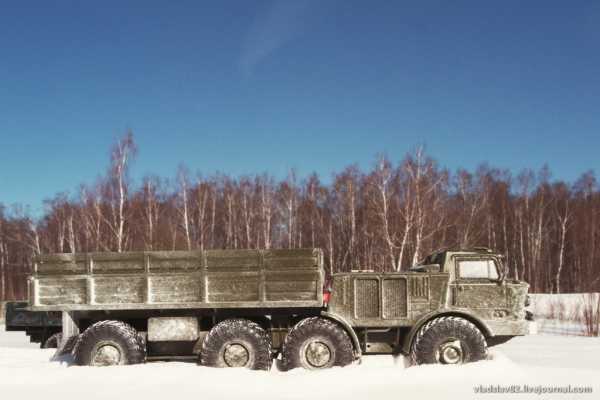

Ну а дальше собственно кадры фотосессии, которая получилась очень короткой из-за постоянных порывов ветра, который сдувал «снег» и заносил им кабину вездехода.

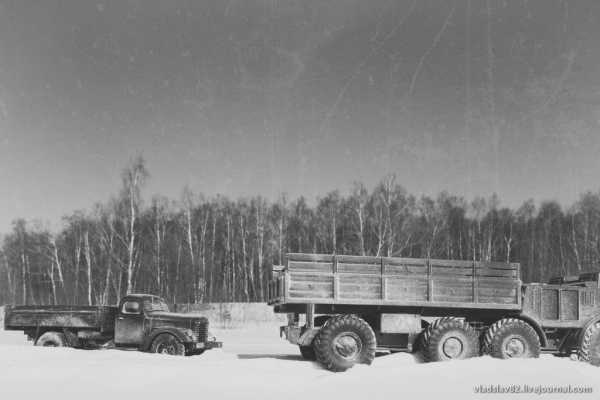

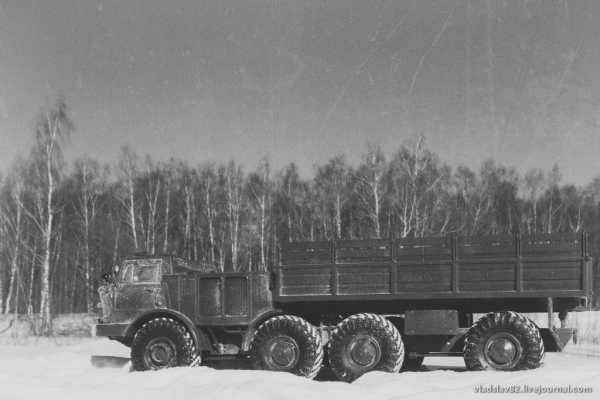

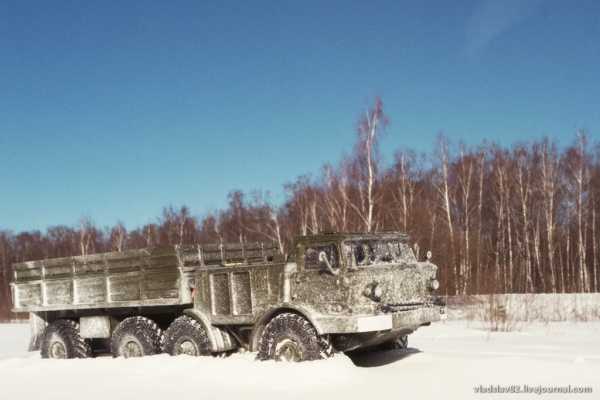

Застрявший ЗиС-150 по снежной целине объезжает вездеход ЗиЛ-135ЛМ…
Сзади буксировочные петли на месте. Номера добавил сам.
Снежная буря все сильнее и сильнее засыпает кабину…
На раме модели есть несколько боковых отверстий, которые вероятно предназначены для навески военных надстроек. Поэтому скорее всего мы еще увидим армейские варианты вездехода.
diecast-43.livejournal.com
Многоликий ЗИЛ-135 — Мастерок.жж.рф — LiveJournal
Среди многочисленных внедорожных автомобилей, разработанных в СКБ ЗИЛа, эту модель ждала самая счастливая судьба. Четырехосный грузовик ЗИЛ-135ЛМ выпускался серийно на протяжении примерно 30 лет. На его шасси устанавливались различные системы вооружений, служившие в Советской армии длительное время, такие машины экспортировались в целый ряд стран.
Давайте узнаем про него подробнее …

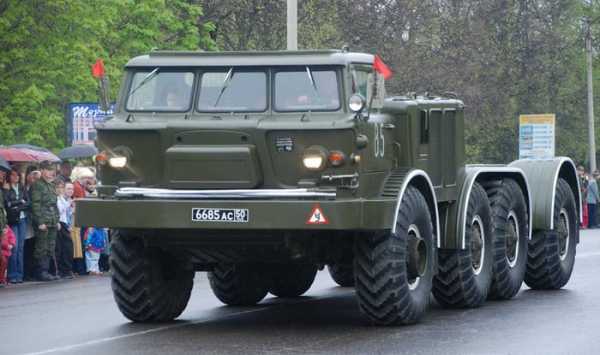

Фото 2.
В конце 50-х годов Вооруженные Силы пожелали установить ряд разрабатывавшихся в то время мобильных систем тяжелого оружия на колёсном шасси. Для решения этой задачи потребовалось создать несколько новых образцов автомобильной техники, обладавших повышенными возможностями, так как существовавшие тогда автомобили не годились для монтажа на их базе тяжелых элементов этих комплексов вооружений (пусковых установок, больших аппаратных модулей и т.п.). Технические данные создававшихся автомашин являлись функцией массово-габаритных характеристик того оборудования, которое предполагалось установить на их шасси.
Начальник и главный конструктор Специального конструкторского бюро (СКБ) московского автозавода им. Лихачева В.А. Грачёв после относительной неудачи с ЗиЛ-134 предложил проект вездехода 8×8 с новой для того времени схемой трансмиссии: два двигателя, каждый через свою ГМП, приводят колёса своего борта, что позволяет обойтись без сложных и дорогих дифференциалов, раздаточных коробок и дополнительных редукторов. Такая схема позволяла сохранять подвижность при отказе одного двигателя, а также обеспечивала наивысшее тяговые усилия во время движения по бездорожью.
Фото 3.
Опытные образцы первых модификаций семейства появились еще в 1958-1959 годах. Это были четырехосные автомобили-амфибии со стальным сварным водоизмещающим кузовом ЗИЛ-135 и его вариант с удлиненной базой ЗИЛ-135Б. На них уже появилась характерная схема шасси со сдвинутыми средними мостами, разнесенными передним и задним. При этом управляемыми были колеса переднего и заднего мостов. Также на этих автомобилях опробовали бортовую схему трансмиссии с двумя силовыми агрегатами, один из которых приводил колеса левого, а второй — правого борта. Правда, моторы еще применялись шестицилиндровые того же семейства, что на ЗИЛ-157 или БТР-152. Зато коробки передач были уже автоматические, гидромеханического типа. Только самый последний из опытных экземпляров получил стеклопластиковый кузов.
Но испытания показали, что запускать ракеты с плывущей по воде амфибии опасно — очень велик риск утопить или опрокинуть машину. А взлетающая ракета способна изуродовать металлические детали кабины и кузова. Поэтому дальнейшие серии ракетовозов ЗИЛ-135 решили разрабатывать в виде сухопутных грузовиков высокой проходимости. На исходе 50-х доцент МВТУ имени Баумана В.С. Цыбин выступил с предложением изготавливать кабины мобильных ракетных комплексов из стеклопластика. При взлете ракеты от давления пороховых газов этот материал тоже деформировался, но, в отличие от металла, он потом снова приобретал свою исходную форму. К тому же, применение стеклопластика исключало дорогостоящее производство кузовных штампов и экономило стальной прокат.
Фото 4.
Два автомобиля ЗИЛ-135Е, изготовленных в 1960 году, уже приобрели облик, близкий к серийному, и получили 8-цилиндровые V-образные двигатели нового поколения ЗИЛ-375. Однако, в этих машинах, как и в их плавающих предшественниках была воплощена ошибочная идея отсутствия подвески, жесткого крепления всех колес к раме. Испытания показали все недостатки такого решения. Поэтому в начале апреля 1961 года был построен первый образец грузовика ЗИЛ-135Л, получивший подвеску передних и задних колес на поп6еречных рычагах и продольных торсионах. Средние пары колес так и оставили жестко связанными с рамой. Появление подвески привело к изменению деталей рулевого управления, дополнительному усилению и сужению рамы на 186 мм.
Ведущие мосты были размещены неравномерно — были сближены вторая и третья ось автомобиля, а две крайние выполнены управляемыми, колёса которых поворачивались в противоположные стороны, что существенно улучшало управляемость и проходимость автомобиля, так как в повороте задние колёса шли по колее передних. Размещение неуправляемых осей вблизи центра масс автомобиля уменьшало затраты мощности на преодоление сопротивления при повороте; улучшается профильная проходимость — машина может преодолевать такие препятствия, как канавы и окопы. На твёрдых грунтах было возможно продолжать движение без двух любых колёс.
Фото 5.
Эта модификация по конструкции вплотную приблизилась к будущему серийному автомобилю. Ее испытывали в качестве базы пусковой установки 9П113, ракетного комплекса 9К52 «Луна-М», транспортно-заряжающей машины 9Т29. Помимо военных, строились гражданские версии для экстремального бездорожья: бортовые грузовики, тягачи-трубовозы. Однако, осваивать производство предстояло не ЗИЛу, а Брянскому автомобильному заводу БАЗ, в советское время — секретному оборонному предприятию. В Брянске предлагали альтернативный проект собственной разработки БАЗ-930. Но испытания показали очевидные преимущества московского грузовика, он проигрывал конкуренту только тем, что расходовал больше бензина. В результате, к производству приняли ЗИЛ-135Л. Однако брянские автомобилестроители категорически отказались осваивать производство автоматической гидромеханической трансмиссии. Так появилась окончательная модель ЗИЛ-135ЛМ с обычными механическими коробками передач.
Фото 6.
Помимо упомянутой «Луны-М», на это шасси устанавливали систему залпового огня 9К57 «Ураган», к которой прилагалась заряжающая машина 9Т452. В небольших количествах производились бортовые автомобили, тягачи, пожарные машины. Комплектация войск ракетными комплексами и установками залпового огня определяла стабильный выпуск шасси ЗИЛ-135ЛМ в Брянске в 70-80-е годы. Модель продолжала сходить с конвейера до 1993 года, и ее выпуск прервался скорее по политическим причинам из-за распада СССР. Установки на шасси ЗИЛ-135ЛМ по-прежнему стоят на вооружении в ряде армий мира.
Но гражданские модификации ЗИЛ-135ЛМ сегодня уже стали редкостью — их было выпущено намного меньше, чем военных. В Музее представлен первый экземпляр штатского грузовика этого се6мейства, сознательно сохраненный для истории. Данный конкретный ЗИЛ-135ЛМ служил на Заводе имени Лихачева в качестве эвакуатора для крупноразмерной техники, частности — возил на себе малые шнекоходы и машины с движителями «Аэролл».
Фото 7.
В октябре 1958 года по этой схеме был построен плавающий четырёхосный транспортёр ЗиЛ-135 с герметичным обтекаемым цельнометаллическим водоизмещающим корпусом со встроенной рамой и двумя надёжными серийными карбюраторными 6-цилиндровыми верхнеклапанными двигателями ЗиЛ-123Ф (по другим данным — ЗиЛ-123В) мощностью по 120 л.с., в то время как экспериментальные «Э121А» (123 л.с.) и «Э120ВК» (118 л.с.) работали неудовлетворительно.
Система регулировки давления в шинах, опробованная на предыдущих машинах СКБ и доказавшая свою эффективность (на вязком грунте она позволяла улучшить опорно-сцепную проходимость), была установлена и на ЗиЛ-135. Использование мягких шин сверхнизкого давления, а также стремление уменьшить массу машины (9700 кг) при разумном ограничении ее максимальной скорости (50 км/ч) позволили вообще отказаться от упругой подвески колёс, хотя на некоторых режимах движения это приводило к сильным ударам и ускорениям (резонансное «галопирование» на скоростях 8…15 км/ч и 40…45 км/ч). Движение на плаву обеспечивалось с помощью двух водомётов.
В соответствии с Постановлением СМ СССР № 378-180 от 8 апреля 1959 года транспортер ЗИЛ-135 был использован в качестве базы под пусковую установку ракетного комплекса «Луна». Работа была выполнена ОКБ завода «Баррикады» под руководством главного конструктора ПИ. Сергеева. На транспортер ЗИЛ-135 смонтировали баллистическую установку С-121. Собранная пусковая установка получила обозначение Бр-226-ll или 2П21.
Фото 8.
Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.
В июне-июле 1959 года установка Бр-226-ll проходила ходовые испытания в излучине Дона. Машина была плавающая, но при попытке плыть по Дону, в связи с превышением расчетной грузоподъемности за счет установки артиллерийской части чуть не перевернулась. Затем Бр-226-ll отправили на полигон, где провели три пуска ракет. Дальнейшие испытания комплекса «Луна» проходили на специально созданном шасси ЗИЛ-1Э5Е.
Фото 9.
Авторы фотографий : Е.И.Прочко, Р.Г.Данилов.
Однако, дальнейшие работы над плавающими автомобилями в рамках этого семейства пришлось приостановить из-за изменения военными технических требований к специальным колёсным шасси — для перспективных ТРК в начале 1960-х на базе конструкторских решений, найденных в ходе реализации проекта ЗиЛ-135/135Б были созданы неплавающие СКШ ЗиЛ-135К и ЗиЛ-135Л, а к амфибиям в СКБ вернулись только в 1965 году — создав уникальную машину ЗиЛ-135П.
Фото 10.
ЗиЛ-135П до сих пор остается самым крупным плавающим отечественным автомобилем. Его длина составляла 14 метров. Амфибия могла перевозить до 6 тонн груза или 22 десантника
ПРОРЫВ В БУДУЩЕЕ
В 1950–1960-х годах сухопутные войска ведущих военных держав, включая СССР, активно оснащались переправочно-десантными машинами для форсирования водных преград. Создание самоходного парома у нас поручили ЦНИИИ им. Карбышева, проектными работами руководил профессор Ю.Н. Глазунов, а исполнителем выбрали СКБ ЗИЛ, во главе с В.А. Грачевым.
В 1961 г. в СКБ приступили к созданию парома «Челнок» грузоподъемностью на воде до 40 т. Несущий корпус амфибии (8х8) решили изготовить из полимерных материалов. Колесная база машины составила 3000+1600+3000 мм, а колея — 2500 мм. Однако в начале 1963 г. работы по «Челноку» свернули.
Наполовину собранный образец решили переделать в транспортную машину десанта, а новым заказчиком стало Главное управление кораблестроения ВМФ СССР. В начале 1964 г. работы по ЗиЛ-135П возобновились.
Машина грузоподъемностью до 6 тонн должна была обладать высокими характеристиками и на воде, и на суше. Однако создание бескаркасного несущего корпуса амфибии из полимеров шириной 3 и длиной около 14 м оказалось сверхсложной технической проблемой. И все же «зиловцам» с коллегами из МВТУ им. Н. Э. Баумана удалось решить поставленную задачу.
Внешне машина напоминала небольшое судно
Прорывом в конструкции ЗиЛ-135П стало применение панелей типа «сэндвич». Для наружной обшивки использовалась полиэфирная смола, армированная несколькими слоями стеклоткани, а роль сердцевины играл пенополиуретан. В целом корпус ЗиЛ-135П состоял из трехслойной оболочки обтекаемой формы с восемью колесными нишами, двух продольных балок, идущих от носа до кормы, а также четырех основных поперечин между колесными нишами. Все элементы соединялись с помощью клея, приформовывания и болтов. Толщина стеклопластиковых обшивок составила 3–4 мм, сердцевины — 30 мм. Для установки двигателей, агрегатов трансмиссии, рулевого управления, плит крепления колес и других узлов к корпусу приформовывались металлические детали.
Из стеклопластика изготовили палубу, кабину экипажа, топливные баки и грузопассажирский отсек. Кабину ( рубку) разместили в носовой части, моторное отделение — в кормовой, а грузопассажирский отсек — между ними. Так впервые в мировом автостроении несущий корпус многоосной амфибии полностью изготовили из композиционных материалов.
Чтобы машина плавала «как рыба в воде», провели обширные теоретические изыскания и натурные испытания масштабных моделей в бассейне ЦНИИ им. А.Н. Крылова. Носу придали особую форму с центральным продольным ребром и двумя боковыми «скулами», которые направляли поток воды под ровное днище. Корму удлинили и придали ей округлые очертания. Средние колеса с боков закрыли щитами. Вертикальные борта высотой более 1,5 м (считая от днища) и приподнятая ступенчатая носовая часть держали натиск морских волн.
На воде машина двигалась с помощью пары четырехлопастных винтов диаметром 700 мм, которые для увеличения тяги и защиты лопастей от повреждений разместили в кольцеобразных насадках крылообразного профиля. Сами насадки с винтами выполнили подъемными, т.е. при выходе на берег они убирались в специальные ниши кормы, а на воде опускались ниже днища амфибии. Каждый комплекс винт-насадка мог поворачиваться вокруг вертикальной оси, что обеспечило высокую маневренность на воде. Горизонтальное и вертикальное перемещение водоходных движителей обеспечивали гидроцилиндры, а усилие на винты от двигателей передавали механизмы отбора мощности и система зубчатых передач.
Выгрузка машины из трюма десантного корабля
Эффективность движительно-рулевого комплекса доказал пропульсивный КПД, т.е. отношение мощности, затрачиваемой на преодоление сопротивления воды при буксировке машины, к мощности, подведенной к водоходному движителю. Этот показатель у ЗиЛ-135П достиг 0,48, в то время как у лучших зарубежных амфибий тех лет он составлял только 0,18–0,21. Даже у современных американских плавающих машин, созданных с помощью компьютеров, пропульсивный КПД не превышает 0,24.
Условная энергетическая нагруженность гребных винтов составляла 344,5 кВт/м2. Максимальная удельная тяга на швартовах, отнесённая к суммарной мощности двигателей, равна 0,118 кН/кВт, а удельная тяга на швартовах, отнесённая к суммарной гидравлической площади гребных винтов — 40,81 кН/м2.
Чтобы вода не попадала внутрь выведенных из корпуса амфибии агрегатов ходовой части и механизмов водоходных движителей, применили не только традиционные, не очень надежные уплотнения, но и систему, нагнетавшую в корпусные детали указанных агрегатов сжатый под давлением 0,4 атм воздух. Барабанные тормоза, работавшие от гидравлического двухконтурного привода и двух пневмоусилителей, также герметизировали.
Просторная 4-местная кабина с отличной обзорностью и бронированными стеклами, а также кузов на 22 десантника выполнили в виде единой конструкции. Остекленный пассажирский салон снабдили теплоизоляцией, двумя дверями и парой люков в крыше. Машина комплектовалась необходимым мореходным оборудованием и радионавигационной системой.
Средние колеса ЗиЛ-135П сблизили, а управляемые крайние, синхронно поворачивавшиеся во взаимно противоположных направлениях, наоборот разнесли. Труд водителя облегчали два гидроусилителя, каждый из них действовал на свою рулевую трапецию. Колеса с помощью кронштейнов жестко крепились к корпусу, а функцию подвески выполняли эластичные шины низкого давления.
Моторы, агрегаты трансмиссии, рулевого управления и кронштейны колес использовали от серийного ЗиЛ-135К. Правда, два 180-сильных двигателя ЗиЛ-375 на амфибии разместили в корме, развернув маховиками вперед. Каждый мотор приводил во вращения колеса своего борта, что избавляло от дифференциалов. Однако радиаторы, расположенные в задней части корпуса, заставили улучшить систему охлаждения. На ЗиЛ-135П установили 3-ступенчатые гидромеханические коробки передач с 2-ступенчатыми демультипликаторами. Система регулирования давления воздуха в шинах 16.00-20 позволяла менять его величину от 0,1 до 2,5 кг/см2 в зависимости от дорожных условий.
В процессе доработки на автомобиле появились регулируемые воздухозаборники
В ГОРНИЛЕ ИСПЫТАНИЙ
Постройка ЗиЛ-135П завершилась 6 февраля 1965 г. После устранения недостатков машина проходила испытания в Подмосковье и других регионах страны. Амфибия преодолевала подъемы крутизной до 42˚ (затяжные — до 35˚), вертикальные стенки высотой 0,6 м, траншеи шириной до 2,65 м. Клиренс величиной более полуметра позволял двигаться по снежной целине глубиной свыше 0,7 м. Внедорожник уверенно шел по косогорам с боковым креном до 20˚, заросшим илистым болотам и различным пескам, преодолевал мелколесье. При отсутствии подвески на шоссе автомобиль с грузом до 8 т разгонялся до 65, а на местности — до 50 км/ч.
В конце октября 1965 г. ЗиЛ-135П отправился своим ходом в район Балтийского моря, которое уже начало покрываться льдом. Машина даже с крутого берега легко входила в воду, уверенно двигалась, совершала различные маневры и выходила на сушу. Радиус циркуляции не превышал полутора корпусов амфибии. По ледовому припаю (крепкому, с очень острыми краями битому льду) ЗиЛ-135П двигался только за счет вращения колес при убранных винтах. При столкновении с не очень толстым смерзшимся ледяным полем машина прокладывала в нем проходы.
Военные моряки были очень довольны новинкой. Ведь она ходила по морю при силе ветра до 7 баллов и трехбалльной волне. Даже при пятибалльном шторме амфибия выдерживала все нагрузки и гарантированно выходила на берег. В таких же условиях автомобиль мог покинуть трюм десантного корабля и вернуться обратно. При этом палуба машины водой не заливалась. Грузоподъемность на воде возрастала до 15 т.
На спокойной воде ЗиЛ-135П развивал скорость 16,4 км/ч, а в отдельные моменты этот рубеж достигал 18 км/ч — мировой рекорд для водоизмещающих амфибий. Максимальная тяга на гаке составила около 3,2 т, при скорости 10 км/ч она достигала 2 т. Чтобы двигатели не перегревались, установили поворотные воздухозаборники.
Сравнение ЗиЛ-135П с БТР-60П
После переоборудования в грузовой вариант машина приняла участие в высадке морского десанта и выполнении различных транспортных операций на море. Испытания показали, что на базе ЗиЛ-135П могут быть созданы необходимые ВМФ 10-тонные транспортные амфибии и боевые машины с достаточной мореходностью и проходимостью. Проявил себя ЗиЛ-135П и на Северном морском пути летом 1970 г. в качестве перегрузочной машины при доставке грузов на зимовья, расположенных на побережье Северного Ледовитого океана. Применение амфибии для разгрузки судов-снабженцев в Арктике позволило отказаться от буксирных катеров, а также гусеничной техники для подтягивания понтонов с грузами. Еще ЗиЛ-135П успешно перевозил грузы от борта судна до берегового склада и буксировал несамоходные понтоны от судна до берега.
К сожалению, ЗиЛ-135П, опередив всех соперников на десятилетия, так и не стал серийным изделием. В истории отечественного автостроения эта самая крупная амфибия так и останется непобедимым рекордсменом.
ЗиЛ-135П является обладателем мирового рекорда скорости для водоизмещающих амфибий
Фото 11.
Фото 12.
Фото 13.
источник фото
Фото 14.
Фото 15.
Фото 16.
Фото 17.
Фото 18.
Фото 19.
Фото 20.
Фото 21.
Фото 22.
Фото 23.
Фото 24.
Фото 25.
Фото 26.
Фото 27.
Фото 28.
Фото 29.
[источники]
источники
http://avtohistor.ru/istoriya-avtomobilnogo-zavoda-imeni-i.a.-lihachyova/transportnyy-desantnyy-plavayuschiy-avtomobil-zil-135.html
http://gvtm.ru/zil-135lm
http://xn—-7sbb5ahj4aiadq2m.xn—p1ai/guide/army/tr/zil135.shtml
http://5koleso.ru/avtopark/nepobedimyy-rekordsmen-amfibiya-zil-135p
http://truck-auto.info/index.php?newsid=394
http://avto-cccp.ru/zil-135p/
Напомню вам еще некоторые интересные машины из СССР: вот посмотрите на «Опытный» МАЗ рекордсмен, а вот Самый большой самосвал в мире. Вклинюсь сюда с американским Антарктическим вездеходом Snow Cruiser, а вот это уже наш Гусеничный грузовик. Была такая Колхида — грузинский брат ЗИСа и Автомобили, которых не было Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=74956
masterok.livejournal.com
ЗИЛ-135ЛМ
Опытный грузовик ЗИЛ-135ЛМ московской сборки с механической трансмиссией, 1963 год.

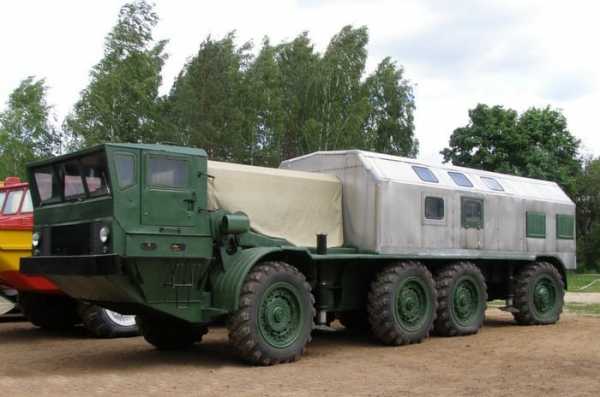

ЗИЛ-135ЛМ брянской сборки с цельнометаллическим кузовом.
ЗИЛ-135ЛМ с передним защитным экраном.

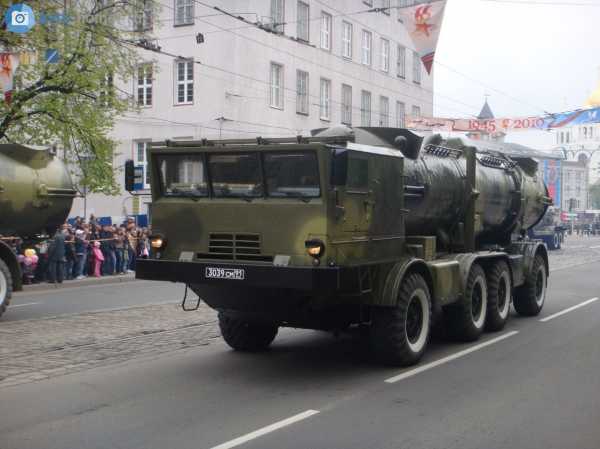

Серийные пусковые установки 9П113М «Луна-М» в Народной армии ГДР.
Специальное колёсное шасси ЗИЛ-135ЛМ предназначено под монтаж пусковой установки 9П113 тактического ракетного комплекса 9К52 «Луна-М». Шасси разработано в СКБ ЗИЛ под руководством В.А. Грачёва совместно со специалистами БАЗа, выпускалось на Брянском автомобильном заводе с декабря 1964 до 1994 года. Автомобиль разработан на базе ЗИЛ-135Л и отличался от него механической трансмиссией. Первый прототип автомобиля ЗИЛ-135ЛМ был собран в Москве в марте 1963 года, поспешно испытан и 12 октября рекомендован к серийному производству.
В мотоотсеках расположенных за кабиной размещались два параллельно установленных карбюраторных V-образных 8-цилиндровых двигателя ЗИЛ-375Я и ЗИЛ-375Я2 мощностью 180 л.с. каждый. По бортам мотоотсека размещались два радиатора системы охлаждения, вентиляторы которых имели привод каждый от своего двигателя. На двигателях впервые была применена электронная экранированная система зажигания. От обоих моторов крутящий момент через два сухих двухдисковых сцепления, две 5-ступенчатые коробки передач ЯМЗ-204У от грузовиков Урал-375 и две одноступенчатые раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колесных редукторов. Для одновременного управления обеими системами имелись специальные синхронизирующие устройства. Все системы допускали раздельную работу силовых агрегатов, при отказе одного из них машина не теряла подвижности.
Неуправляемые средние мосты по-прежнему крепили на раме жёстко, зато крайние управляемые пары колес снабжались независимой торсионной подвеской с телескопическими гидроамортизаторами двойного действия и посредством рулевого управления с гидроусилителем отклонялись в разные стороны. Для изменения давления воздуха во всех диагональных камерных шинам И-159 размером 16,00–20 служила централизованная система подкачки с блоком управления из кабины водителя. Гидравлическая часть пневмогидравлического привода рабочих тормозов была сделана двухконтурной, стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач.
В состав однопроводного экранированного электрооборудования напряжением 24 В входили четыре аккумуляторные батареи, два генератора мощностью по 6,5 кВт и два стартера по 1,5 кВт.
Двухдверная стеклопластиковая 4-местная кабина оборудовалась регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя лобовыми светомаскировочными фарами и левой поисковой. В ее задней части между радиаторами охлаждения стояли три бензобака – основной на 300 л. и два дополнительных 110-литровых. За кабиной находилась открытая часть сварной лонжеронной рамы для монтажа специального оборудования. Ее монтажная длина составляла 5200 мм., погрузочная высота – 990 мм.
За время выпуска конструкция ЗИЛ-135ЛМ усовершенствовалась: ввели телескопические гидроамортизаторы, поршневые пневмоусилители тормозов (вместо диафрагменных), усилители привода сцеплений, новый щиток приборов, более совершенный отопитель кабины.
Все автомобили ЗИЛ-135ЛМ были приспособлены к перевозке по железной дороге и транспортными самолетами Ил-76 и Ан-22, к эксплуатации на всех видах дорог и в боевых условиях при температурах от –40 до +40 Сº, при повышенной влажности, запыленности и на высоте до 3000 м. над уровнем моря. У них сохранились прежняя колесная база 6300 мм. и все остальные размерные параметры. По сравнению с московским прототипом снаряженная масса возросла до 10,9 т, полная – до 20,3 т. Максимальная скорость по шоссе осталась на прежнем уровне (65 км/ч), но при движении на местности и по грунтовым дорогам сокращалась до 18 – 25 км/ч. Контрольный расход топлива составлял 88 л. на 100 км, эксплуатационный расход находился в границах 125 – 200 л, то есть автомобиль 135ЛМ оказался чуть экономичнее модели 135Л. Он преодолевал продольные подъёмы крутизной до 28º, боковой крен в 20º, 1,2-метровый брод и рвы шириной 2 м. Запас хода достигал 590 км. Гарантийный пробег – 15 тыс. км, срок службы – 5 лет.
В декабре 1964 года первые 10 машин были отправлены на завод «Баррикады» под монтаж пусковых установок. Их оборудовали гидроприводом для подъёма пусковой стрелы в боевое положение, четырьмя винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами жизнеобеспечения и электроснабжения с бензогенератором, средствами связи, ночного видения и навигации. Для самостоятельной погрузки ракет машину оснастили стреловым 2,6-тонным гидрокраном с открытым пультом управления, что позволило отказаться от применения посторонних подъемно-транспортных средств. На СПУ находились также термочехлы для обогрева ядерных боеголовок, сиденья для боевого расчета и откидные рабочие площадки.
С 1968 года параллельно выпускался модернизированный комплекс 9К52М «Луна-3» с СПУ 9П113М и увеличенной до 75 км. дальностью поражения. После окончания разработки ТРК «Точка» его дальнейшая модернизация прекратилась.
Было выпущено более 5000 шасси. Машины в основном применялись в Советской Армии, с 1968 года в относительно небольших количествах поступали в страны Варшавского договора и союзные государства Азии и Африки, для которых разработали специальные тропические варианты. Экспортные поставки осуществлялись до середины 1970-х годов, за это время было отгружено 210 шасси.
Аэродромный пожарный автомобиль АЦ-60(135)-134 на базе ЗИЛ-135ЛМ.
nashi-avto.ru
