Лучи возмездия | Warspot.ru

Ночь. Тишина. Вдруг раздаётся сигнал воздушной тревоги. В ночное небо устремляются сотни лучей. Внезапно один из них останавливается на силуэте немецкого бомбардировщика. Вокруг самолёта сразу же возникают вспышки – разрывы зенитных снарядов. Бомбардировщик, охваченный пламенем, устремляется вниз… Это не сюжет художественного фильма, а лишь один из множества эпизодов ночной бомбардировки Москвы 22 июля 1941 года, важную роль в отражении которой сыграли прожекторные части Красной армии.

Создание советских прожекторных частей ПВО

О создании систем ПВО в Советском Союзе задумались в 30-е годы. 4 октября 1932 года Совет народных комиссаров СССР утвердил «Положение о противовоздушной обороне территории СССР». Особое внимание уделялось защите четырёх крупных городов – Москвы, Ленинграда, Баку и Киева. Были созданы корпуса и дивизии ПВО, в состав которых входили части зенитной артиллерии, зенитных пулемётов, воздушного наблюдения, связи и, кроме всего прочего, – зенитные прожекторы. Прожекторные установки входили в состав прожекторных полков, а те, в свою очередь, делились на роты. Каждая прожекторная рота имела в своём составе 9 прожекторов и 3 звукоулавливателя. Передняя линия прожекторов располагалась на такой дистанции от границы огня зенитной артиллерии, чтобы зенитные батареи имели достаточно времени для подготовки к открытию огня по освещённой цели на предельной дальности.

Функции зенитных прожекторных частей были определены в специальном наставлении, опубликованном в 1941 году. Согласно этому документу, прожекторные установки должны были размещаться на расстоянии 3–4 км друг от друга, а их основными задачами во время ночных авианалётов противника являлись поиск и поимка лучом вражеских самолётов. После поимки расчёт прожектора должен был непрерывно освещать цель до того момента, пока её не собьёт зенитная артиллерия или истребительная авиация. В задачи прожекторных частей также входили создание ориентиров для ночных истребителей, световая сигнализация и связь. Чтобы обеспечить эффективные действия ночной истребительной авиации, прожекторы создавали световые поля на направлениях вероятного появления противника. Каждое такое поле имело 21–28 км в ширину и 10–15 км – в глубину. В центре поля находилась зона ожидания истребительной авиации. При плотном размещении прожекторов отдельные световые поля смыкались флангами, образуя сплошной световой фронт. Всего к началу Великой Отечественной войны в составе ПВО Красной армии насчитывалось 182 000 военнослужащих, свыше 3600 зенитных орудий, 650 зенитных пулемётов, 1500 зенитных прожекторов, 850 аэростатов заграждения, 45 радиолокационных станций обнаружения и 1500 истребителей.

Зенитные прожекторы

В 1927 году на вооружение советских зенитных прожекторных частей начали поступать отечественные прожекторы. Самой массовой стала модель О-15–2 – открытый прожектор с диаметром отражателя в 150 см и дальностью освещения цели в 5–6 км. В предвоенные годы части ПВО также оснащались прожекторами З-15–4Б с увеличенной дальностью освещения цели – 7–9 км.

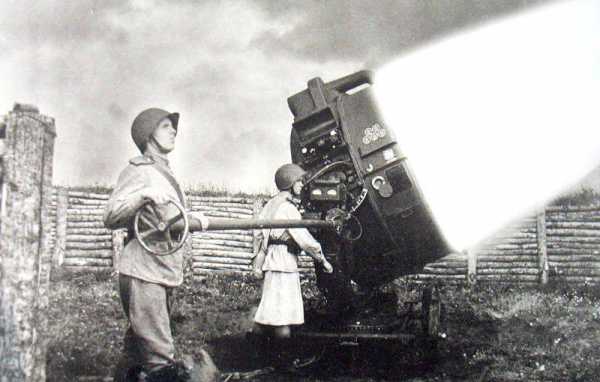

Зенитный прожектор З-15–4Б образца 1939 года
Источник – vitalykuzmin.net

Прожекторная установка обслуживалась расчётом из пяти человек – наводчик по азимуту, наводчик по углу места, корректор по азимуту, корректор по углу места и начальник звукоулавливателя. В 1930–1931 годах в СССР начали производство станций-искателей «Прожзвук-1», в которых прожектор был синхронно связан со звукоулавливателем, а через ещё четыре года в прожекторные полки стали поступать усовершенствованные станции «Прожзвук-4», имевшие в своем составе звукоулавливатель ЗП-5 и связанную с ним прожекторную установку.

«Для того чтобы прожектор осветил самолёт, надо определить, откуда и каким курсом он летит, слухачи наводят, дают курс и угол места, начальник станции говорит «Луч!» – тут мы его цепляем и уже дальше передаём по цепочке в зоны действия истребительной авиации и зенитных войск», – так описывал работу прожекторной установки участник обороны Москвы Фёдор Иванович Мещанов. Поиск вражеских самолётов в небе отнимал у прожектористов много времени и требовал высокого уровня подготовки. К тому же, на работу прожекторных частей оказывали влияние погодные условия – скорость и направление ветра, а также температура и влажность воздуха.

Подготовка прожектора к работе
Источник – plam.ru

ПВО Москвы

В первый же день войны территория Советского Союза подверглась массированным ударам со стороны немецкой авиации. Одной из основных целей пилотов люфтваффе стала Москва, которую защищал 1-й корпус ПВО. В состав корпуса входил и прожекторный полк, насчитывавший 72 прожектора-сопроводителя. Главной проблемой прожекторного полка являлось то, что его личный состав не имел боевого опыта, а также опыта взаимодействия с ночной истребительной авиацией.

Противовоздушная оборона советской столицы строилась по принципу круговой обороны, поскольку авиация противника могла выйти на боевой курс с любого направления, а, возможно, и с нескольких. Однако этот принцип не предписывал равномерного распределения сил ПВО, а потому предусматривалось усиление наиболее опасных направлений и защита важнейших объектов в центре города. Кроме того, была разработана система световых полей, направленная на поддержку истребительной авиации.

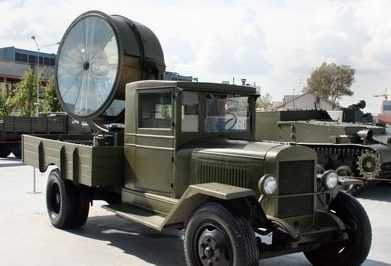

Прожектор ПВО, установленный на автомобиле ЗИС-5
Источник – pvo.guns.ru

9 июля 1941 года Государственный комитет обороны принял постановление «О противовоздушной обороне Москвы», согласно которому вокруг города была создана сплошная световая полоса глубиной 35–40 км. В целом противовоздушная оборона советской столицы насчитывала около 620 прожекторных установок.

Первый налёт на Москву

По состоянию на июль 1941 года войска Московской зоны ПВО под командованием генерал-майора Михаила Громадина насчитывали 1044 зенитных орудия и 585 истребителей, что более чем вдвое превышало численность войск ПВО Лондона. Зная, что ПВО Москвы довольно сильна, командование люфтваффе решило атаковать советскую столицу в ночное время суток. Первый массированный налёт немецкая авиация предприняла в ночь с 21 на 22 июля 1941 года. Атака продолжалась с 22:25 до 03:25, и в ней принимали участие 220 бомбардировщиков (преимущественно He 111, в меньших количествах – Ju 88 и Do 17), которые совершали налёты четырьмя эшелонами с интервалом в 30–40 минут.

Немецкие самолёты пытались пробиться к целям с разных направлений. Прожектористам приходилось проделывать весьма непростую работу, чтобы засечь самолёты, которым удалось прорваться сквозь огонь зенитной артиллерии или уйти от советских истребителей. Очевидец тех событий Даниил Журавлёв вспоминал:

«На пути немецких самолётов в небо то и дело поднимались лучи прожекторов, и сразу же их атаковали наши истребители. Некоторым бомбардировщикам приходилось преждевременно освобождаться от своего смертоносного груза и ложиться на обратный курс. Но многие из них продолжали идти вперёд, отстреливаясь от наседавших истребителей».

Налёт 21–22 июля стал для советских прожектористов суровым испытанием, поскольку им пришлось вступить в бой с опытными пилотами, знавшими, где находятся их цели. Главными из этих целей были железнодорожные вокзалы, Кремль, авиазаводы и аэродромы во внутренней зоне Москвы. Однако немецкие пилоты не ожидали встретить в небе над Москвой организованную ночную истребительную авиацию и целую сеть световых полей. «Скоро мы увидели 10–20 прожекторов, создававших световое поле. Попытки обойти его не удались: прожекторов оказалось много слева и справа. Я приказал поднять высоту полёта до 4500 метров и экипажу надеть кислородные маски», – вспоминал немецкий лётчик фельдфебель Л. Хавигхорст.

Прожекторы освещают небо над Кремлём, 22 июля 1941 года
Источник – http://www.photos.com/

По разным данным, советским зенитчикам и истребителям удалось уничтожить от 15 до 22 немецких бомбардировщиков (до 10% самолётов, участвовавших в атаке). Вот что об этом говорит книга Льва Телешёва и Евгения Сафронова «В лучах прожекторов», основанная на воспоминаниях военнослужащих ПВО Москвы:

«На подступах к Москве самолёты противника были встречены нашими ночными истребителями и организованным огнём зенитной артиллерии. Хорошо работали прожектористы. В результате этого более 200 самолётов противника, шедших эшелонами на Москву, были расстроены, и лишь одиночки прорвались к столице»

В ту ночь по немецкой авиации было выпущено около 19 000 снарядов и 130 000 пулемётных патронов. Отдельные немецкие самолёты, которым удалось прорваться сквозь ПВО, сбросили зажигательные и фугасные бомбы где попало – ни один из военных или промышленных объектов столицы повреждён не был. Всего немецкие самолёты сбросили 104 тонны фугасных бомб и более 46 000 зажигательных. В результате первого налёта пострадало 792 человека, 130 из которых погибли. В городе возникло свыше 1160 очагов пожаров, но к утру 22 июля их удалось полностью потушить или локализовать.

Налёты на Москву в июле, августе и ноябре 1941 года

23 июля 1941 года в очередном воздушном налёте на Москву участвовало около 125 бомбардировщиков люфтваффе, которые поднимались на большую высоту, чем днём ранее. В результате второго авианалёта более полусотни бомб упало на территорию Кремля и Красной площади, вследствие чего погибло несколько десятков человек (в основном военнослужащих). Кроме того, была серьёзно повреждена инфраструктура московского метрополитена — на её восстановление ушло два дня.

Последний крупный налёт немецких бомбардировщиков на Москву состоялся в ночь с 10 на 11 августа 1941 года – в нём принимало участие около 100 самолётов. В течение 17–19 ноября немецкие самолёты также пытались прорваться к Москве, но их небольшие группы были рассеяны зенитным огнём и истребительной авиацией.

За первые девять месяцев войны на город было сброшено около 1600 фугасных и около 100 000 зажигательных бомб, в результате чего пострадало более 8000 человек (в том числе, свыше 2000 погибших). В 1941 году прожектористам удалось поймать в световые лучи свыше 600 немецких бомбардировщиков, в результате чего советские зенитчики и истребители смогли уничтожить 56 из них.

Прожекторные части внесли особый вклад в отражение ночных авианалётов на столицу Советского Союза, поскольку именно благодаря прожекторам зенитчики могли вести более-менее точный огонь, и если не сбить вражеский самолёт, то заставить его изменить курс. В отдельные ночи 1941 года советские лётчики и зенитчики сбивали до 30–40 немецких самолётов. Если прожектористам удавалось поймать вражеский самолёт сразу двумя прожекторами, то он становился практически слепым и беззащитным перед зенитным огнём. В свою очередь, немецкие лётчики пытались подавить прожекторные установки пулемётно-пушечным огнём и бомбами, ориентируясь на их лучи. Так, в трёх прожекторных полях 1-го корпуса ПВО в течение 1941 года было зафиксировано более 110 атак прожекторных установок самолётами люфтваффе.

Немецкие лётчики, участвовавшие в налётах на Москву, утверждали, что действия советских ПВО были весьма эффективны и грозили им смертельной опасностью. «Из всех вылетов, которые я совершил на Востоке, самыми трудными оказались ночные налёты на Москву. Зенитный огонь был очень интенсивным и вёлся с пугающей кучностью», – вспоминал лётчик-бомбардировщик Ганс Бетхер. Однако работа московских частей ПВО имела и свои недостатки – огонь зенитных орудий был слишком рассредоточен и повлёк за собой большой расход боеприпасов, а прожекторные лучи были рассредоточены неравномерно (иногда на один вражеский самолёт наводилось сразу десять лучей, в то время как другая машина оставалась неосвещённой). И всё же части ПВО выполнили свою главную задачу – предотвращение массовых разрушений и многотысячных жертв среди населения советской столицы.


Список источников:

  1. Войска противовоздушной обороны страны. – Москва, Военное издательство, 1968
  2. Журавлёв Д. Огневой щит Москвы. – Москва, Воениздат, 1972
  3. Нагорский Э. 1941. Великая битва под Москвой. Поворотный пункт Второй мировой войны. – Москва, Эксмо, 2009
  4. Софронов Е., Телешёв Л. В лучах прожекторов. – Москва, ДОСААФ, 1980
  5. Хазанов Д. 1941. Война в воздухе. Горькие уроки. – Москва: Яуза, Эксмо, 2006
  6. http://iremember.ru
  7. http://www.airwar.ru.

warspot.ru

Зенитные прожекторы

Зенитный прожектор.

Среди светового оборудования, в достойном ассортименте представленного на нашем сайте, зенитные прожекторы занимают особое место. Выдающиеся возможности этой техники порой просто поражают, особенно если используются данные приборы настоящими мастерами своего дела. Зенитный прожектор позволяет создать эффектное световое шоу в помещениях значительной площади и на закрытых площадках, также используется для подсветки скульптур и архитектурных форм. Луч света посылается им на значительное расстояние – смотрится это необычно и весьма загадочно. Зенитный прожектор – самое востребованное оборудование для зрелищных мероприятий на больших площадях, а также мощный инструмент наружной рекламы.

Устройство зенитного прожектора.

Центральной частью зенитного прожектора является газоразрядная лампа мощностью от киловатта и более. Перед ней устанавливается специальная оптическая система, которая позволяет собирать свет и формировать четкий луч. Яркость светового потока при этом составляет, к слову, 350 000 люмен. Посылаемый прожектором свет может быть виден на расстоянии до 30 км при благоприятных погодных условиях; поражает, не правда ли? Некоторые модели образуют единственный луч, двигающийся по заданной траектории, другие же посылают несколько лучей, вращающихся вокруг оптической оси. Однолучевой прожектор состоит из газоразрядной лампы и единственного отражателя, а также оптической структуры. Такая система формирует сфокусированный в точке луч, который за счет солидной мощности потока видим на значительном расстоянии. За траекторию и характер движения отвечает панель на прожекторе, специальный пульт или универсальное устройство DMX. Они позволяют задавать углы отклонения, скорость и ряд других параметров для светового луча. Установки, позволяющие генерировать несколько лучей, несколько сложнее. Они выдают пучок лучей света, которые либо расходятся и сходятся обратно, либо вращаются вокруг световой оси. Лампа здесь также одна, а отражателей несколько; их подвижная конструкция и формирует динамическую световую сцену. Управление им также осуществляется либо со стандартного DMX512, либо со специального пульта, соединяемого с осветительным прибором кабелем.

Применение зенитных прожекторов.

Популярность прожекторов зенитного типа стабильно растет; как правило, они устанавливаются группами для создания особых световых эффектов. Чаще всего зенитный прожектор используется для оформления концертных мероприятий, шоу-программ в крупных клубах. Востребован он и при создании освещения площадей, стадионов и других открытых площадок для проведения массовых мероприятий. Второе направление использование таких прожекторов – подсветка крупных архитектурных форм, что, в свою очередь, также является очень эффективной рекламой. Здания в свете цветных или белых лучей смотрятся весьма эффектно, что позволяет в будний день создать праздничную атмосферу на улицах города. Кроме того, прожекторы устанавливаются в рекламных целях, привлекая внимание к конкретным объектам. За счет значительной силы луча свет виден даже на облаках, сквозь туман, снег или дождь.

Зенитный прожектор для рекламы.

Для привлечения публики в центр досуга или на массовое мероприятие, проводимое под открытым небом, прожекторы зенитные используются достаточно часто. Без ложной скромности данные световые приборы можно назвать тяжелой артиллерией осветительной техники. Значительная дальность обнаружения и возможность управления световым лучом – две основных тому причины. Увидеть пятна на облаках или четкие лучи прожектора потенциальный клиент может на расстоянии в несколько километров. Возможность освещения зданий в различные цвета также играет на руку клиенту – это не только украшает объект, но и выделяет его, делая видимым издалека. Таким образом, прожектор служит четким ориентиром, по которому несложно добраться к цели. Важен и психологический эффект от использования прожектора. Как правило, люди достаточно быстро привыкают к тому, что если в небе виден характерный сильный луч, то там, откуда он исходит, проходит интересное мероприятие.В нашем интернет-магазине приобрести зенитный прожектор вы можете, выбрав подходящую модель из виртуальной витрины, либо обратиться к нашим специалистам по телефону за консультацией по продукции данного вида.

Одна из главных особенностей прожекторов этого вида это погодозащищенные корпуса, которые решают проблемы с установкой этих приборов на открытом воздухе. Ряд прожекторов оснащен возможностью смены цветов, что усиливает эффект от применения этой техники. Множество меняющихся оттенков получается с использованием специальной системой, управлять которой достаточно просто. Использование специальной оптики позволяет создать равномерный световой поток на значительной площади – это актуально для освещения крупных зданий. Если же прожектор имеет функцию стробоскопа, генерируя короткие вспышки, то зрелище получится просто феерическим. Приобретая прожекторы, вы получаете в подарок бесплатную консультацию наших специалистов по вопросам установки и использования осветительной техники. Уверены, что с оборудованием, всегда доступным для заказа в нашем интернет-магазине, вашу работу оценят по достоинству.

pro-zvuk.ru

Отечественные средства воздушной разведки в годы войны » Военное обозрение

В предвоенные годы оснащение вооружением и новой боевой техникой войск противовоздушной обороны постоянно находилось в поле зрения государственного и военного руководства страны.


Наряду с развитием активных средств ПВО — истребительной авиации, зенитной артиллерии и пулеметов — шел непрерывный процесс совершенствования в зенитной артиллерии оптических и акустических приборов поиска воздушных целей, создавались радиолокационные устройства разведки воздушного противника. К июню 1941 года в советской системе ПВО насчитывалось 7 зенитных прожекторных полков и 8 отдельных зенитных прожекторных батальонов, на вооружении которых состояло 1597 зенитных прожекторов.

Эти подразделения выполняли важную задачу обеспечения боевой работы зенитной артиллерии и истребительной авиации в ночных условиях. Кроме того, задачами зенитных прожекторных частей являлось создание световых ориентиров, сигнализация и связь.

Первой техникой инструментальной разведки, которую получили отечественные войска ПВО, стали принятые на вооружение в 1928 году прожекторная станция 0-15-1 и звукоулавливатель ЗП-2. Прожектор станции 0-15-1 имел диаметр отраженного зеркала 150 см; мощность источника света составляла 620-750 млн. свечей, что обеспечивало освещение цели при средних атмосферных условиях на дальности 6-7 км. Следует отметить, что последующие прожектора всех модификаций в советских войсках ПВО имели аналогичный диаметр зеркала.

На смену открытым прожекторам 0-15-1 и 0-15-2, имевшим ряд недостатков, в 1942 году в зенитные прожекторные части поступил прожектор 0-15-3. Хорошо зарекомендовал себя в годы войны закрытый прожектор 3-15-4, неоднократно подвергавшийся модернизации. Его улучшенные модификации получали наименования: 3-15-11, 3-15-12. Часть прожекторов использовалась объединено со звукоулавливателями, исполняя роль станций-искателей, в то время как другая часть выполняла роль станций-сопроводителей и включалась в работу, как правило, после того, как цель попадала в луч станции-искателя.

Достаточно успешную работу по улучшению акустических средств вели ученые и инженеры С.Я. Соколов, В. К. Иоффе, Я.М. Гуревич, Р. Л. Волков, В. М. Малинин, В. Н. Романов и др. В 1942 году звукоулавливатель ЗП-2 довоенной разработки был заменен более совершенными ЗТ-4, ЗТ-5, Л-3. Наибольшей эффективностью обладал ЗТ-5 имеющий дальность действия — до 9 км и точность работы по самолету ±3 град. Он имел корректор, который учитывал поправки на запаздывание звука, скорость ветра, температурную рефракцию. Недостатком всех звукоулавливателей был тот факт, что они не могли работать в условиях активной канонады.

Дальнейшие исследования в области развития воздушной разведки привели к созданию очередной новинки — поисковой системы «Прожзвук», включавшей прожектор, звукоулавливатель и пост управления, связанные синхронной передачей. В зависимости от типа прожектора и звукоулавливателя она именовалась «Прожзвук-2», «Прожзвук-2а», «Прожзвук-4», «Прожзвук-5», «Прожзвук-6». Комплексы «Прожзвук» дополняла специальная станция-сопроводитель. Согласно техническим характеристикам, для устойчивого сопровождения цели данной системе было достаточно трех-четырех лучей.

Наибольшее признание получила система «Прожзвук-4», состоящая из звукоулавливателя ЗТ-5 и зенитного прожектора 3-15-4. Синхронная связь в ней устанавливалась: от звукоулавливателя до поста управления — индикаторная, от поста управления на прожектор — силовая.

Транспортировали прожекторы и звукоулавливатели на автомобилях ЗИС-5, ЗИС-6, ЗИС-12. Тактика боевого применения зенитных прожекторов в основном соответствовала уровню развития средств инструментальной разведки зенитной артиллерии предвоенных и первых двух лет Великой Отечественной войны.


Группировка зенитных прожекторов при противовоздушной обороне объекта строилась по круговой системе с сосредоточением основных усилий на направлениях наиболее вероятного нападения воздушного противника.

При обнаружении звукоулавливателем по шуму моторов цели производилось нацеливание прожектора и, если «с выстрела» она не попадала в луч последнего, производился поиск, т. е. «просматривание» прожекторным лучом пространства по курсу ее движения. Поиск осуществлялся первым номером прожекторного расчета или с поста управления в системе «Прожзвук».

При освещении цели прожектором станции-искателя, как правило, сразу же начинали действовать прожекторы-сопроводители. Таким образом, вражеский самолет освещался одновременно двумя-тремя лучами с момента входа его в зону огня зенитной артиллерии, в зоне огня и вплоть до уничтожения или выхода из нее.

Аналогично складывался процесс освещения цели при создании световых прожекторных полей для обеспечения боевых действий своих истребителей.

Развитие в годы войны бомбардировочной авиации врага и средств борьбы с нею (истребителей и зенитного оружия) требовали энергичного улучшения разведки воздушного противника, и прежде всего увеличения дальности обнаружения воздушной цели независимо от метеорологических условий, а также от помех, создаваемых стрельбой зенитными орудиями и шумом моторов самолетов.

Так как дальнейшее совершенствование акустической техники как средства инструментальной разведки положительных результатов не дало, был избран путь совмещения прожектора с радиолокатором.

Уже зимой 1943 года в действующие части ПВО страны начали поступать прожекторные станции РАП-150, радиолокаторы которых обеспечивали дальность обнаружения цели до 20-25 км и дальность точного пеленга 12-14 км. При хорошей настройке и корректировке радиолокационной части станции освещение воздушной цели производилось непосредственно в момент включения прожектора.

В 1944 году на вооружение приняли зенитно-прожекторную трубу (ТПЗ), имевшую 10-кратное увеличение и поле зрения 7 град. Применение этой трубы увеличило дальность наблюдения с земли за оснащенной целью и повысило эффективность ее поиска. В ходе войны успешно использовались новые виды поиска цели с радиолокатором, по данным станций орудийной наводки, расширенным лучом и с использованием ночной оптической трубы.

Прожекторные части и соединения сыграли значительную роль в обеспечении боевой работы истребительной авиации и зенитной артиллерии в ночной время суток. Они создавали световые прожекторные поля для действий истребителей и круговую световую зону для ведения прицельного огня зенитной артиллерии. В воздушных боях ночью, действуя в световых прожекторных полях, истребители сбили 301 самолет противника.

Несмотря на то, что прожекторные войска (5400 прожекторных станций) получили большую практику в боевой работе по освещению воздушных целей противника, с поступлением в войска радиолокационной техники применение зенитных прожекторов заметно уменьшилось.

В ряде случаев зенитные прожекторные части привлекались для светового обеспечения противотанковой обороны. Так было в период оборонительных боев под Москвой осенью 1941 года, в боях за Тулу в ноябре того же года, в Сталинградской битве летом 1942 года. Во время наступления войск Ленинградского фронта в начале 1944 года прожекторные подразделения 2-го зенитного прожекторного полка использовались для освещения переднего края обороны противника и водной поверхности Чудского озера в районе Пнево-Островицы.

Особое место в боевой практике занимает массовое применение зенитных прожекторов в прорыве вражеской обороны на берлинском направлении в апреле 1945 года. Для светового обеспечения ночных действий по прорыву вражеской обороны войсками 1-го Белорусского фронта были задействованы 143 прожекторные станции.

В этом сражении расчеты прожекторных станций проявили мастерство и достойно завершили боевые действия прожекторных войск. На смену инструментальной разведке зенитной артиллерии пришли средства радиолокационной разведки воздушного противника, которыми вскоре стали оснащаться радиотехнические войска ПВО страны.

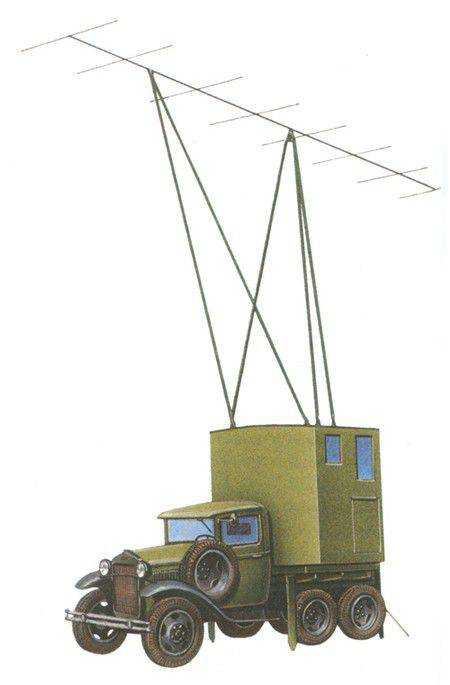

В войсках наблюдения, оповещения и связи (ВНОС) первым радиолокатором обнаружения вражеских самолетов явилась отечественная станция РУС-1 («Ревень»), которую приняли на вооружение в сентябре 1939 года. Ее создал большой коллектив инженеров, ведущее место среди которых занимали видные военные инженеры Д.С. Стогов и А.И. Шестаков. Станция была смонтирована в двух вариантах: стационарном и на трех автомобилях. Она могла фиксировать факт пересечения воздушной целью определенного рубежа на дальность 80-90 км. Всего к началу войны на территории европейской части СССР имелось 28 установок РУС-1.

Эта станция послужила базой для создания целого ряда более совершенных радиолокаторов. В конце 1941 года вступила в строй одноантенная станция дальнего обнаружения РУС-2 («Редут»), Ее создание стало возможным благодаря проведению фундаментальных работ в области импульсной техники инженерами Ю.Б. Кобзаревым, П.А. Погорелко, Н.Я. Чернецовым, ставшими в 1941 году первыми лауреатами Государственной премии в области радиолокации.

РУС-2 использовалась не только для обнаружения самолетов, но и для наведения на них истребителей. Станция «Редут» имела несколько модификаций («Редут-41», «Редут-42», «Редут-43»), отличающихся конструктивным устройством приемника, индикатора и типом силового агрегата. Она была достаточно мобильна, так как монтировалась на двух автомобилях: на одном находилась радиолокационная аппаратура, на другом — агрегаты питания. Боевой расчет состоял из трех человек. На ее развертывание затрачивалось 30 мин, на запуск — 2 мин. Для размещения станции требовалась ровная площадка радиусом 500 м. Станция «Редут» могла фиксировать цели на удалении до 120 км, определять их азимут и дальность. По ряду последовательных засечек фиксировался курс и скорость самолета противника, а по характеру отраженных импульсов — цель с приблизительным определением количества самолетов в группе.

Дальнейшее совершенствование РУС-2 привело к созданию станции РУС-2с «Пегматит», которая также имела несколько модификаций (П-1, П-2, П-2м, П-3), отличавшихся друг от друга деталями устройства, антенно-фидерной системой, весом установки и типом источника питания. Радиус обнаружения цели составлял 110 км. Станция могла определять курс цели, ее высоту, примерное количество летательных аппаратов в группе. На ее развертывание затрачивалось до 8 часов. В комплекте станций П-1 и П-2 не было мачты для антенного устройства, поэтому требовалось дополнительное время на ее изготовление, Недостатком П-1 и П-2 являлось наличие мертвых пространств в зоне обнаружения. Для их устранения были разработаны и изготовлены специальные антенные мачты переменной высоты.

Станция П-2м образца 1944 года была более совершенной. В начале 1945 года в войска стала поступать новая станция «Пегматит» (П-3), которая позволяла измерять высоту полета самолетов на пути их следования в зоне действия локатора и определять цели, эшелонированные по высоте.

Таким образом, в годы войны шел непрерывный и бурный процесс совершенствования радиолокационных станций обнаружения. В конце 1942 начале 1943 гг. к радиолокационным станциям были разработаны «высотные» приставки (ВПМ-1, ВПМ-2, ВПМ-3) для определения высоты целей, а также приборы опознавания самолетов. Как и вся отечественная техника, станции «Редут» и «Пегматит» отличались простотой устройства и высокой надежностью в эксплуатации, при уровне характеристик соответствующих мировому уровню.

При обороне центров радиолокационные станции обнаружения размещались по кольцевой системе на расстоянии 50-150 км друг от друга. В отдельных случаях, например в системе ПВО столицы, создавались районы сплошного радиолокационного наблюдения в радиусе до 400 км.

В прифронтовой зоне РЛС использовались для обнаружения аэродромов и посадочных площадок противника. Нередко они применялись для «сопровождения» наших самолетов за линией фронта. В таких случаях имелась возможность предупреждать их о приближении вражеских истребителей, а также контролировать соблюдение летчиками заданных маршрутов, проход самолетов через установленные коридоры и т.п. Такая работа успешно проводилась в условиях блокады Ленинграда, в период боев за Сталинград и на Таманском полуострове.

Постепенно РЛС становились основным средством наведения ИА на воздушные цели, поскольку имели вполне достаточный радиус действия и обеспечивали одновременное наблюдение и за вражескими самолетами, и за своими истребителями. Что позволяло с достаточно высокой точностью производить расчеты точек их встречи в воздухе. Только за 1943 год, по данным РЛС, количество наведений истребительной авиации в Войсках ПВО, прикрывавших фронтовые объекты, возросло с 17% до 46%.

В 1943 году по решению Ставки ВГК в целях улучшения наведения истребителей до 80% РЛС «Редут» и «Пегматит» вместе с обслуживающими подразделения ВНОС было передано соединениям и частям истребительной авиации ПВО.

Наведение истребителей на вражеские летательные аппараты с помощью РЛС повышало эффективность боевых действий авиации ПВО. Так, в 1945 году на один сбитый вражеский самолет приходилось всего 53 самолето-вылета истребителей, тогда как 1943 году этот показатель был равен 155.

Количество РЛС в годы войны непрерывно росло. Если к 1943 году их в части поступило 68, то к концу года войска ВНОС имели около 200 РЛС. К маю 1945 года их насчитывалось 230.

Отечественная радиопромышленность сумела наладить выпуск современных, для того времени, радиолокационные станции наведения и обнаружения. Войска ПВО к концу войны были полностью перевооружены на новые, более совершенные виды боевой техники. Это позволило им успешно выполнять стоящие перед ними задачи и внести значительный вклад в Победу. За годы войны частями ПВО было уничтожено 7313 вражеских самолетов, более 1000 танков, почти 1500 орудий и минометов, а также множество иной боевой техники и живой силы противника.

Источники:
Хьюпенен А. Противовоздушная оборона страны. Вчера, сегодня, завтра. М.: Руспринт, 2011. С. 81-82, 122-125.
Климович Е., Гладков А. Из истории отечественной радиолокации // Техника и вооружение. 2007. №8. С. 2-5.
Карпов И. Совершенствование средств инструментальной и радиолокационной разведки противника // Военно-исторический журнал. 1979. №8. С. 93-96.
Анайманович М. Войска противовоздушной обороны страны. М.: Военное издательство, 1968. С. 78-86.

topwar.ru

Зенитный прожектор, световая пушка

   Среди светового оборудования для дискотек   отдельное место занимают зенитные прожекторы. В зенитных прожекторах применяются газоразрядные лампы мощностью 1000-7000 Вт и специальная оптика, позволяющая создавать лучи света, которые видны на больших расстояниях (самые мощные прожекторы при хороших погодных условиях позволяют видеть лучи на отдалении до 30 км). В зависимости от модели зенитного прожектора, лучи могут двигаться по определенной траектории (однолучевые), либо вращаться вокруг своей оптической оси (многолучевые). Это весьма эффективное сценическое оборудование позволяет привлечь внимание к нужному объекту, особенно на больших расстояниях.



 Зенитный прожектор

      Такие световые пушки нашли широкое применение в оформлении концертных мероприятий, шоу-программ, клубов, ресторанов, гостиниц и других зрелищных представлений, проводимых на улице. Благодаря своей непривередливости к погодным условиям, зенитные прожекторы используют также для эффективной подсветки больших зданий и других объектов, что позволяет в темное время суток любоваться их красивой архитектурой, например, во время ночных экскурсий. В северных районах России их используют в качестве мощного прожектора на культурных мероприятиях во время длинных зимних ночей. Это популярное в последнее время сценическое оборудование весьма эффектно смотрится при работе нескольких зенитных прожекторов.

      Особенностью такой световой пушки является мощная ксеноновая лампа, у которой яркость светового потока достигает 350 000 люмен. Характеризуют зенитные прожекторы угол наклона и поворот прибора. Если они выставляются вручную, либо вообще отсутствуют углы наклона, то считается, что это статичный зенитный прожектор. Если же эти показатели выставляются с помощью специального пульта и управляются в режиме реального времени, то такие зенитные прожекторы называются динамическими. По способу монтажа они делятся на стационарные (устанавливаются на монтажную площадку) и «прокатные» (имеют колеса для удобной транспортировки и крепления в нужных местах). Но главное различие зенитных прожекторов заключается в количестве получаемых лучей.

    Однолучевые зенитные прожекторы дают на выходе один луч белого света (возможно также смешение цветов). В таких приборах оптическая часть состоит из одного отражателя и лампы. Высококачественная оптическая система позволяет получать мощный, хорошо сфокусированный луч, видимый на очень больших расстояниях, движение которого возможно в двух плоскостях с углом отклонения 50°. Некоторые модели однолучевых зенитных прожекторов имеют шаговый двигатель, что позволяет достичь высокой точности движения. Скорость перемещения луча света и углов отклонения регулируется на панели прожектора либо с помощью специального пульта. В основном их применяют в темное время суток при проведении концертов или других представлений, приуроченных к какому-либо торжественному событию.Как правило, поставляются в комплекте с лампой.

Купить Зенитный прожектор

Однолучевые зенитные прожекторы

  • Involight SRC1000 Sky Rose

  • SILVER STAR YX-315 Sky Light 4000

  • SILVER STAR YX-316 Sky Light 7000

  • SHOWLIGHT SL-FC04

    Многолучевые зенитные прожекторы дают на выходе пучок лучей света, которые либо вращаются вокруг своей оптической оси, либо сходятся-расходятся под углом 210°. В таких световых пушках оптическая часть состоит из одной лампы и нескольких отражателей, которые собраны из высококачественных зеркал. Для более удобного управления скоростью вращения многолучевого зенитного прожектора, а также регулировки угла сканирования и раскрытия используется специальный пульт, который подсоединен к прибору с помощью кабеля длиной 15 метров. Он поставляется в комплекте вместе с зенитным прожектором. Отсутствие такого дистанционного управления снижает стоимость световой пушки, но, несмотря на это, она все равно считается достаточно мощным прибором, способным работать в любых погодных условиях. В некоторых моделях имеется встроенное устройство коррекции коэффициента мощности и счетчик часов наработки лампы. Это идеальное световое оборудование для дискотек, организации корпоративных вечеринок или театральных постановок на улице, крупных мероприятий, подсветки небоскребов и т.д. Лампы для многолучевых зенитных прожекторов поставляются отдельно.



Многолучевые зенитные прожекторы



    Некоторые модели зенитных прожекторов предусматривают возможность применения цветных фильтров, что создает необычайный эффект бегающих по небу разноцветных лучей. Система смешения цвета CYM позволяет получить большое многообразие оттенков, которые могут плавно сменять друг друга. С дополнительной функцией стробоскопа (до 20 вспышек в секунду) получается по-настоящему захватывающее зрелище. Применение широкоугольной оптической системы соединенных зеркал в цветных зенитных прожекторах, обеспечивает равномерность заливающего света на больших площадях, что выгодно смотрится в архитектурной подсветке и помогает удачно выделить все особенности здания, придав ему красивый вид даже ночью. Возможно также использование цветных зенитных прожекторов в театрах, концертных залах, телевизионных студиях, на выставках и т.д.



Однолучевые зенитные прожекторы с функцией смены цвета

  • SILVER STAR YX-320 Color Mix 4000

  • SILVER STAR YX-322 Color MIX Moving 7000

Зенитный прожектор

Зенитный прожектор, световая пушка, световое оборудование для дискотек

www.show-light.ru

Звукоулавливатели и зенитные прожектора | СССР — Всё о Второй мировой

Акустический локатор в РККА

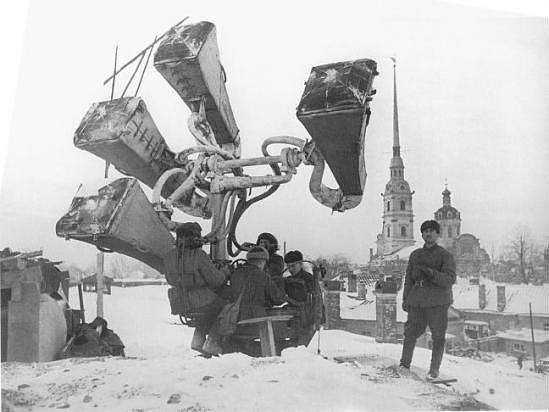

Звукоулавливатель ЗТ-2

Звукоулавливатель ЗТ-4

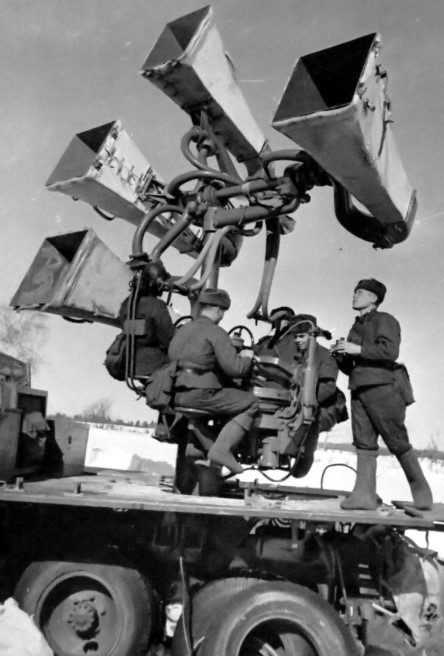

Звукоулавливатель ЗТ-5 на автомобильной платформе

Первые звукоулавливающие установки «ЗТ-2», «ЗТ-3» и «ЗТ-4» монтировались на двухосных тележках или на низкорамных 4-колесных прицепах. Их перевозили или буксировали обычные грузовики от «АМО-Ф-15» до «ЗИС-5». В середине 30-х годов стали появляться более мощные и точные звукоулавливатели «ЗТ-5» на низкой колесной тележке с четырьмя подвижными рупорами с металлическими раструбами и акустической аппаратурой (приборами многократного усиления, записи и анализа поступавших шумов), которые устанавливались в кузовах автомобилей «ЗИС-6» или «ЗИС-12» с местами для боевого расчета. В состав экипажа звукоулавливателя входили слухачи, за каждым из которых был закреплен один рупор. Слухачи-корректоры объединяли и анализировали поступавшие с каждого рупора сигналы. Обычно звукоулавливатели работали синхронно с прожекторными станциями. Если дальность обнаружения самолетов первыми установками составляла 7-8 км, то «ЗТ-5» улавливала звук на расстоянии до 15 км.

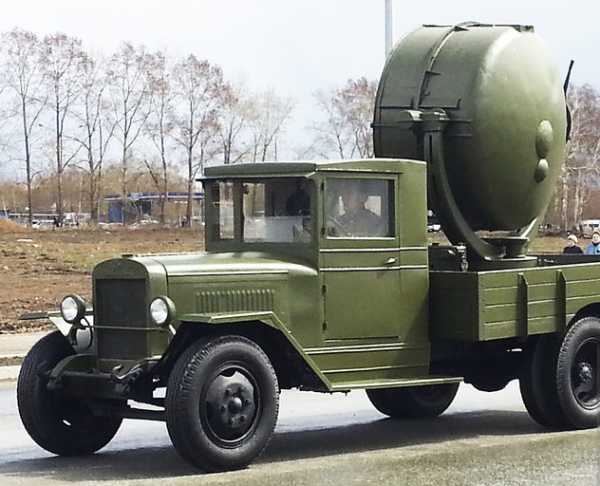

Зенитная прожекторная станция З-15-4 на ЗИС-5

Мобильная станция выпускалась на  заводе «Прожектор» в 1938-1942 гг. Питание осуществлялось от генератора мощностью 20 КВт. ТТХ  установки: диаметр рефлектора – 1,5 м; длина – 6 м; ширина и высота – 2,2 м; масса – 3,1 т; дальность луча – 9 км; время работы лампы – 75 минут; мощность лампы – 650 млн. свечей; мощность двигателя – 76 л.с.; скорость передвижения по шоссе – 60 км/ч; запас хода – 200 км;  расчет – 4 человека.

Зенитный прожектор З-15-4Б

Подвижная прожекторная станция З-15-4Б

Мобильная зенитная прожекторная станция З-15-4Б монтировалась на базе грузовика ЗИС-12.

wwii.space

Звукоулавливатели и зенитные прожектора | Германия — Всё о Второй мировой

Разворачивание RRH на позиции

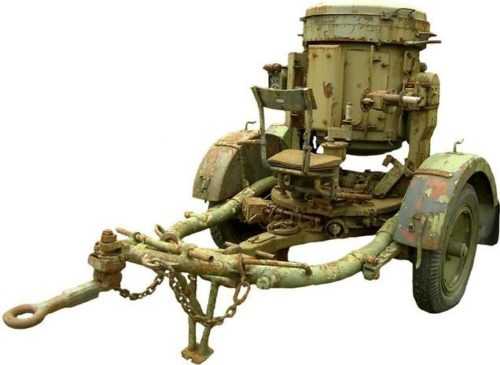

Акустический пеленгатор RRH

Локатор был разработан в 1939 г. и состоял из четырех раструбов: двух горизонтальных и двух вертикальных, соединенных резиновыми трубками, оканчивающимися  наушниками стетоскопов. Экипаж пеленгатора состоял из трех человек — оператор траверса (азимута) прицеливания, оператор высоты (угла места) прицеливания и оператор считывания и передачи данных. Локатор мог обнаружить звук самолетов на расстоянии от 5 до 12 км. в зависимости от погоды, квалификации оператора, и от размера цели. Точность определения курса обнаруженного самолета — 2°. Локатор «RRH», в основном,  применялся для наведения на цель зенитных прожекторов ночью, для чего  был связан проводами с центром управления.

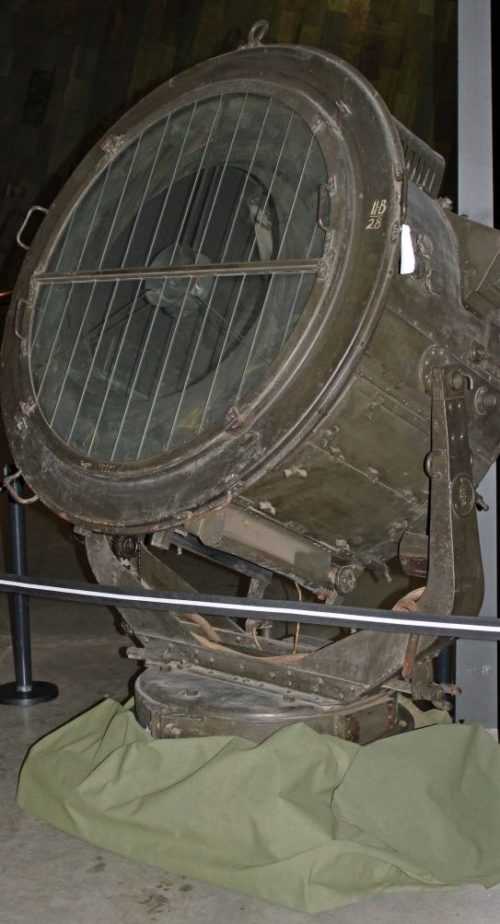

Зенитный прожектор 60-cm Flakschweinwerfer (Flak-Sw 36)

Прожектор Flak-Sw 36

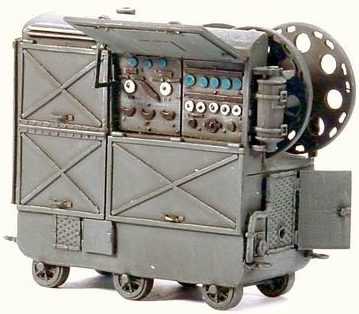

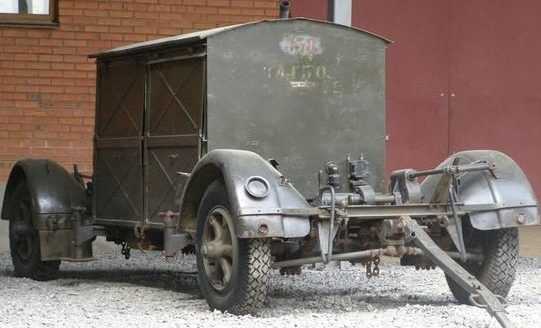

Генератор прожектора Flak-Sw 36

Прожекторная установка производилась фирмой «AEG»  и  предназначалась для обнаружения самолетов противника в ночное время, летящего на малой высоте. Она использовала лампы с угольным электродом. Для обеспечения мобильности установка монтировалась на одноосном прицепе «Sd.Ah.51 Stromaggregat», колеса которого в боевом положении снимались. Наведение на цель осуществлялось вручную. Для работы автономного генератора тока использовался бензиновый двигатель BMW, который соединялся кабелем длиной 1100 м. Прожекторная установка буксировалась грузовиком, а генератор перевозился в его кузове. Всего было выпущено 6376 установок, в т.ч. 5582 мобильные и 794 стационарные установки.  ТТХ установки: диаметр рефлектора – 600 мм;  длина – 1,9 м; ширина – 1,4 м; высота – 1,6 м; масса без прицепа – 643 кг; мощность генератора – 8 кВт; сила тока — 90 ампер; напряжение – 60 вольт; фокусное расстояние – 250 мм; мощность лампы – 135 млн. свечей; дальность луча – 3,5 км, расчет установки – 5 человек.

Зенитный прожектор 120-сm Siemens

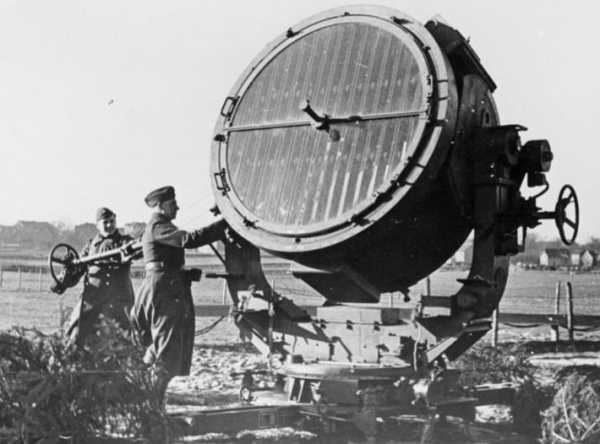

Зенитный прожектор 150-cm FlaK-SW 34

Зенитный прожектор 150-cm FlaK-SW 34

Прожекторная установка производилась фирмой «AEG» с 1934 г.  и монтировалась на двухосном трейлере «Sd.Ah.104 Stromaggregat». В боевом положении  тележка убиралась, и прожектор устанавливался на станину.  Прожектор имел параболический рефлектор, который закрывался стеклом и углеродную дуговую лампу с автоматическим регулированием длины стержней.  Наведение на цель осуществлялось вручную, а в последних моделях – электроприводом. Питание прожектора осуществлялось с помощью автономного генератора тока, который работал от бензинового 8-цилиндрового двигателя «Mercedes» и перевозился на двухосном прицепе. Всего было выпущено 7311 установок, в т.ч. 6675 мобильных и 1636 – стационарных. ТТХ установки: диаметр рефлектора – 1,5 м;  сила тока – 200 ампер; напряжение – 78 вольт; мощность генератора – 24 КВт; мощность двигателя генератора – 51 л.с;  фокусное расстояние – 640 мм; мощность лампы – 990 млн. свечей; дальность луча – 9 км; расчет установки – 14 человек.

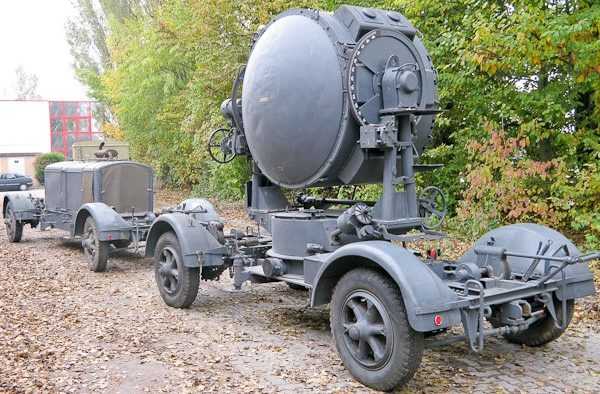

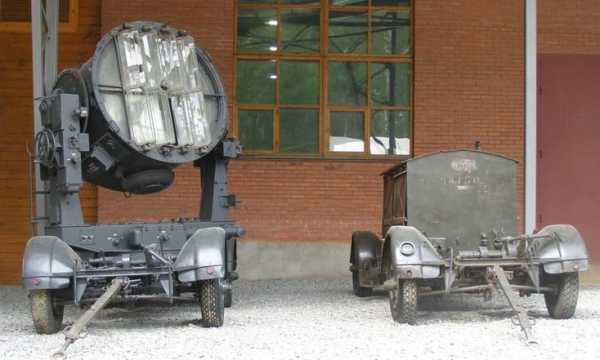

Генератор и зенитный прожектор Siemens Flakscheinwerfer 37

Прожектор выпускался с 1937 г. и входил в состав батарей с тяжелыми зенитными орудиями. Для перевозки, как прожектора, так и генератора, применялись тележки «Sd.Ah.104», а в боевом положении он устанавливался на четырехопорное основание. В качестве энергетической установки применялся специально разработанный генератор «Maschinensatz 33». Рядный двигатель, установленный на генераторе, выдавал постоянную мощность 24 кВт. Специально для ведения боевых действий в Северной Африки была разработана тропическая версия прожектора, «150 сm Flakscheinwerfer 37 trop». ТТХ прожектора: диаметр рефлектора – 1500 мм; длина – 4,4 м; ширина – 2,2 м; высота – 3,7 м; дальность луча – 12 км; расчет – 9 человек.

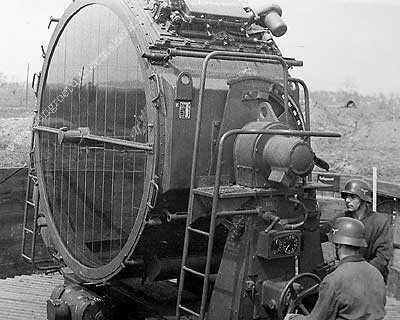

Зенитный прожектор Flakscheinwerfer 40/43

Стационарный прожектор был принят на вооружение в 1942 г. Прожектор использовался в качестве  поискового. Известна модификация установки Flak-SW 43. Всего было выпущено 2262  прожекторные установки. ТТХ прожектора: диаметр рефлектора – 2000 мм; фокусное расстояние – 650 мм; мощность генератора – 120 КВт; сила тока – 110 А; напряжение – 450 вольт; мощность лампы – 2,4 млрд. свечей; дальность луча – 13 км.

wwii.space

Звукоулавливатели и зенитные прожектора | Великобритания — Всё о Второй мировой

Общий вид акустических зеркал

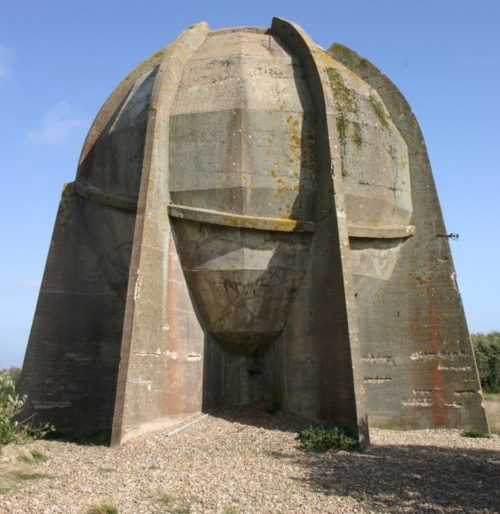

Большое параболическое зеркало, вид спереди

Большое параболическое зеркало, вид сзади

Малое параболическое зеркало

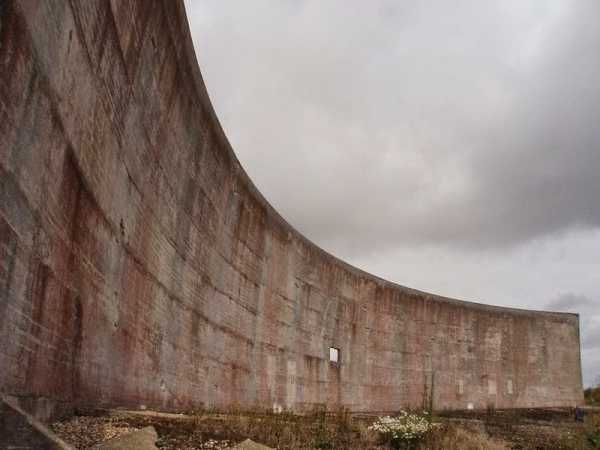

Большое акустические зеркало в виде стены

Еще в период Первой мировой войны британскими ВВС для предупреждения об атаках с воздуха были построены особые гигантские акустические зеркала. Эти огромные строения параболической формы концентрировали и усиливали звуковые волны, производимые самолетами противника. Далее волны перенаправлялись в микрофоны, расположенные в передней части зеркал. Это давало Великобритании 15-минутное преимущество в подготовке к отражению атаки. Подобные акустические системы были построены в нескольких местах на побережье Британии. Зеркала, в основном,  были выполнены,  в виде  бетонных чаш, диаметром в 6 и 9 метров, обращённых вогнутой стороной в сторону моря. Были зеркала и в виде огромных полукруглых стен длиной по 60 метров и высотой в несколько человеческих ростов. Это строение позволило более точно слышать самолёт, находящийся почти в 19 км (при хорошей погоде), причём невооружённым ухом. А если оператор ещё и использовал микрофоны, то дальность действия доходила до 48 километров. Использование зеркал стало малоэффективным, когда появилось поколение истребителей с более высокой скоростью. А с изобретением радара использование акустических зеркал и вовсе стало бессмысленным. Однако, во время войны, все объекты были приведены  в боевое состояние, и находились в резерве.

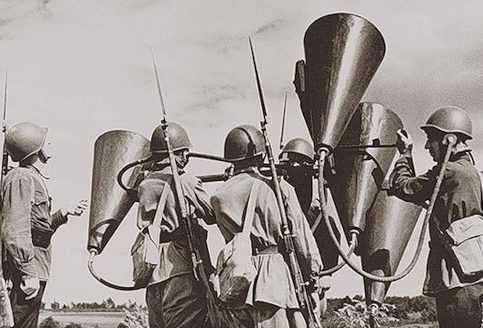

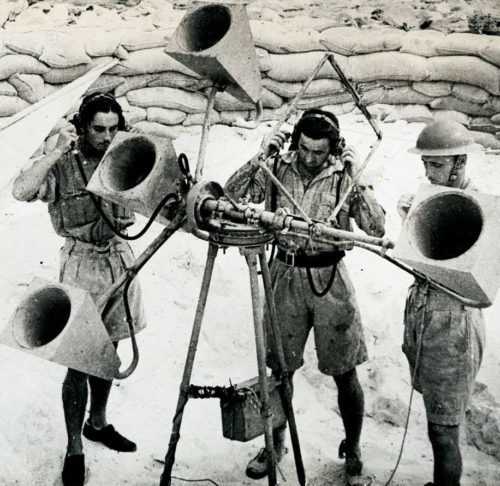

Акустический локатор

Переносной локатор образца 1938 г. имел четыре раструба – два в вертикальной и два в горизонтальной плоскости. Аппарат использовался подразделениями воздушного обнаружения (RAID).

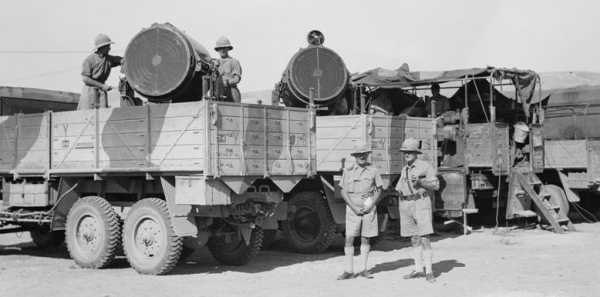

Зенитные прожектора 90-cм, установленные в кузовах грузовиков

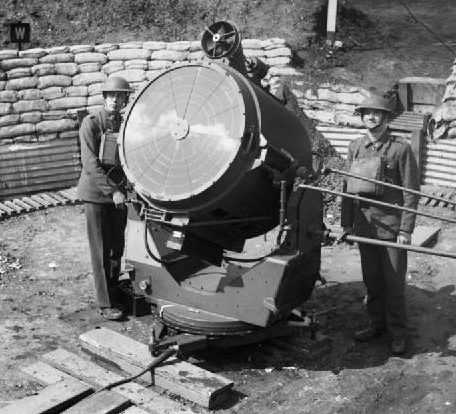

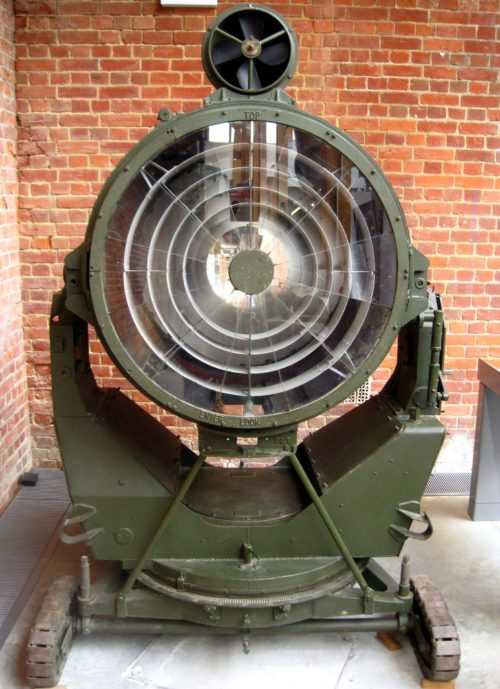

Зенитный прожектор 90-cм

Прожектор комплектовался дуговой угольной лампой с автоматическим регулированием подачи графитных стержней. Для незначительного маневрирования прожектор оснащался четырьмя гусеничными приводами. Ранние версии прожектора устанавливали в кузовах грузовиков. Питание прожектора обеспечивал  электрогенератор «Lister». ТТХ прожектора: диаметр рефлектора – 900 мм; высота – 2,6 м; масса – 662 кг; мощность – 210 млн. свечей; дальность  луча – 8 км; мощность генератора – 90 Вт; сила тока – 120 А;  расчет – 9 человек.

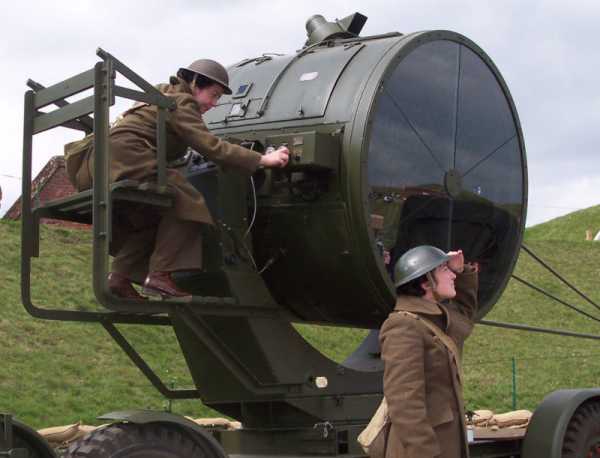

Зенитный прожектор  150-см

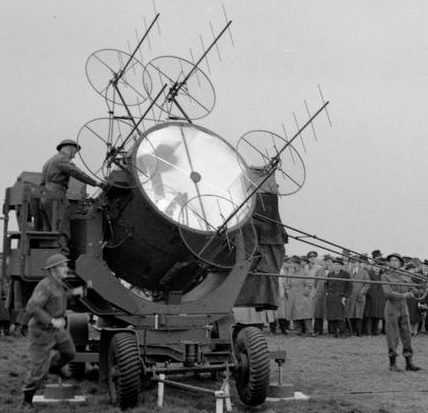

Прожектор с радаром

Генератор прожектора 150-см

Прожектор был принят на вооружение в 1939  г. Он был установлен на двухосной прицепной тележке. Питание прожектора обеспечивал электрогенератор «Lister» с дизельным двигателем, который размещался на одноосном прицепе. С 1942 г. прожекторная установка стала комплектоваться радиолокационным устройством, вместо акустического локатора. ТТХ прожектора: диаметр рефлектора – 1500 мм; напряжение – 110 В; мощность – 24 КВт.

wwii.space
