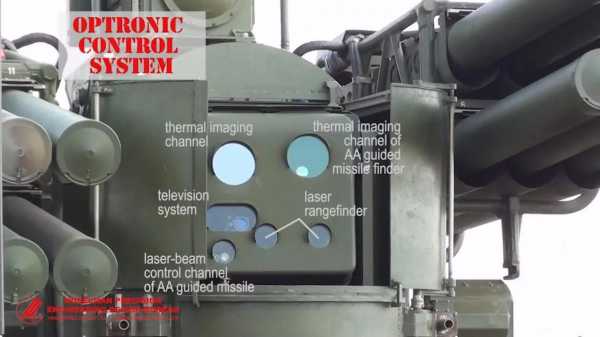

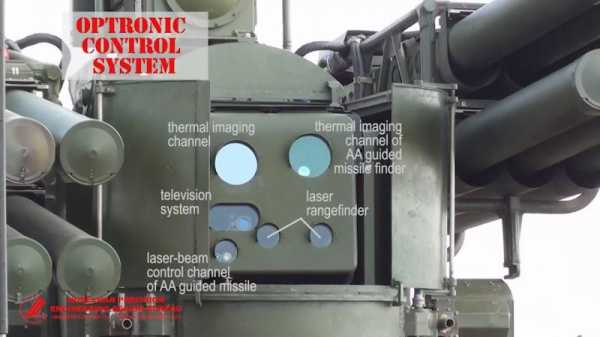

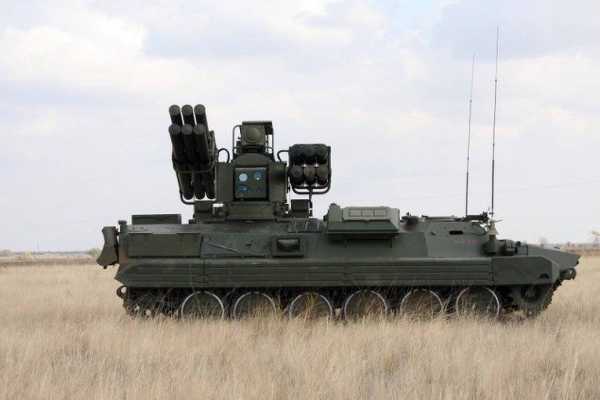

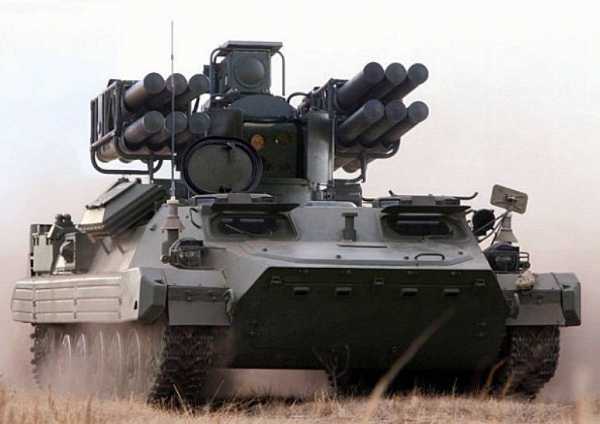

Задачи наблюдения, слежения и наведения возлагаются на гиростабилизированый блок оптико-электронной аппаратуры. В его составе присутствуют дневная камера и тепловизор. Отдельный тепловизионный прибор предназначен для слежения за летящей ракетой. На блоке устанавливается три лазерных прибора: два используются в качестве дальномеров, тогда как третий применяется в составе системы управления ракетой.

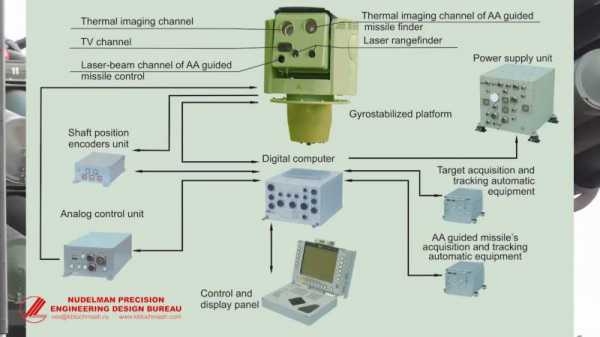

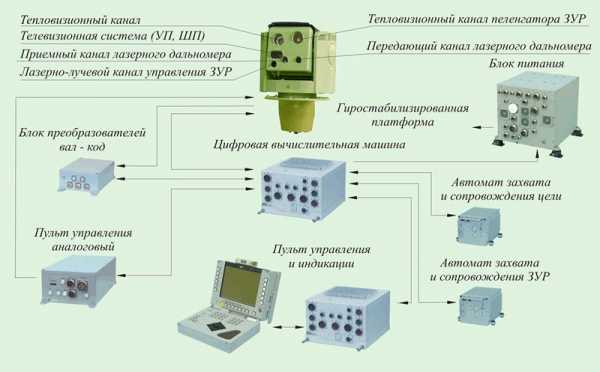

Сигнал и данные с оптико-электронных систем поступают на главное цифровое вычислительное устройство и выводятся на экран операторского пульта. Оператор может наблюдать за всем окружающим пространством, находить цели и брать их на сопровождение. Также оператор отвечает за запуск ракеты. Дальнейшие процессы наведения изделия на цель выполняются автоматикой без участия человека.

В составе ЗРК «Сосна» используется зенитная управляемая ракета 9М340 «Сосна-Р», разработанная на основе боеприпасов для существующих комплексов. Ракета отличается сокращенными габаритами и имеет комбинированную систему управления. При этом изделие одновременно несет две боевые части разных типов, что позволяет заметным образом повысить вероятность поражения цели.

Имея максимальный диаметр корпуса 130 мм, ракета «Сосна-Р» имеет длину 2,32 м и весит всего 30,6 кг. Ракета с транспортно-пусковым контейнером имеет длину 2,4 м при массе 42 кг. В полете ракета способна развивать скорость до 875 м/с. Обеспечивается поражение воздушных целей на дальностях до 10 км и высотах до 5 км. Боевая часть ракеты общей массой 7,2 кг разделена на бронебойный блок, срабатывающий при прямом попадании в цель, и осколочный блок стержневого типа. Подрыв производится при помощи контактного или лазерного дистанционного взрывателя.

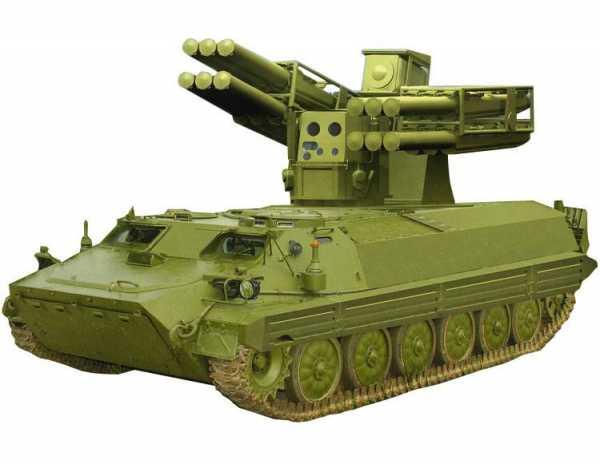

В боекомплект боевой машины «Сосна» входит 12 ракет 9М340 в транспортно-пусковых контейнерах. По шесть ракет (два ряда по три) помещается на каждой бортовой пусковой установке. ТПК зенитных ракет закрепляются на крупной раме с приводами вертикальной наводки, имеющими связь с гироскопическим стабилизатором. Положительной особенностью ЗРК «Сосна» стала возможность выполнения перезарядки без использования транспортно-заряжающей машины. Сравнительно легкие ракеты могут подаваться к пусковой установке силами экипажа. На перезарядку уходит около 10 минут.

Использование комбинированной системы управления по командам с земли позволило оптимизировать конструкцию ракеты и получить максимально возможные боевые характеристики. Сразу после старта ракета, использующая разгонный двигатель, управляется по радиокомандному принципу. При помощи команд от автоматики, поступающих с антенны боевого модуля, ракета проходит начальный участок полета и выводится на заданную траекторию. Далее ее «ловит» лазерный луч системы наведения. Автоматика направляет луч в расчетную точку встречи с целью, и ракета самостоятельно удерживается на нем на протяжении всего полета. Подрыв боевой части производится самостоятельно, по команде того или иного взрывателя.

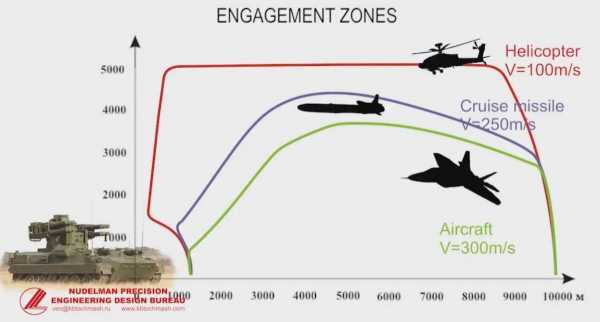

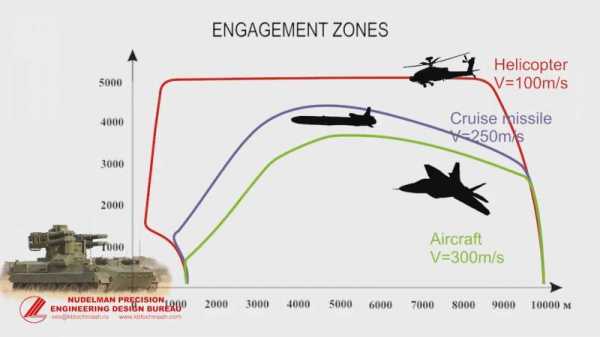

Разработчиком заявлена возможность перехвата разнообразных воздушных целей, угрожающих войскам на марше или на позициях. Ракета «Сосна-Р» способна поражать самолеты, летящие со скоростью до 300 м/с, крылатые ракеты на скоростях до 250 м/с и вертолеты, разгоняющиеся до 100 м/с. При этом реальные показатели максимальной дальности и высотности немного изменяются в зависимости от типа и характеристик цели.

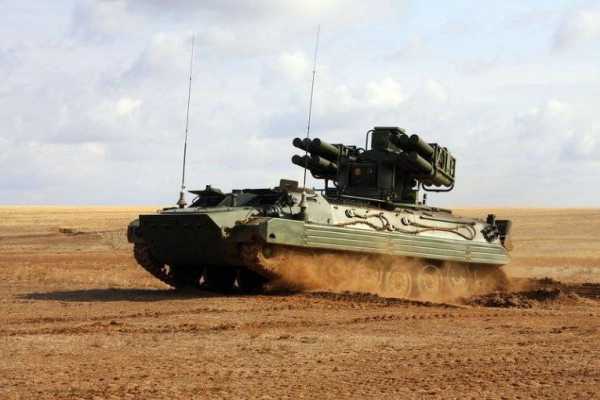

По данным производителя, новейший отечественный зенитный комплекс «Сосна» способен осуществлять ПВО соединений или районов, работая самостоятельно или в составе батарей. Наблюдение за воздушным пространством может осуществляться своими силами, однако возможно получение стороннего целеуказания от других средств обнаружения. Примененный комплекс оптико-электронного оборудования обеспечивает всепогодную и круглосуточную боевую работу с достаточной эффективностью. Автоматика способна обеспечить стрельбу и поражение целей как при работе на позиции, так и в движении.

ЗРК «Сосна» также имеет ряд других преимуществ, прямо связанных с основными идеями проекта в области средств наблюдения. Отсутствие радиолокационных средств наблюдения позволяет скрытно следить за обстановкой и не демаскировать себя излучением. Наблюдение в оптическом и тепловом диапазонах также позволяет фактически избавиться от ограничений по минимальной высоте обнаружения, сопровождения и атаки цели. Ракета наводится при помощи лазерного луча, приемные устройства для которого находятся на ее хвостовом срезе. Таким образом, комплекс нечувствителен к средствам оптического или радиоэлектронного подавления.

В начале прошлого года стало известно, что в обозримом будущем перспективный зенитный ракетный комплекс «Сосна» поступит на вооружение и будет поставлен в серийное производство. Недавно опубликованный видеоролик, очевидно, ориентированный на зарубежного заказчика, демонстрирует намерение разработчика получить экспортные контракты. Ранее появлялись сведения о возможном использовании наработок по ЗРК «Сосна» в новых проектах. Так, утверждалось, что перспективный авиадесантируемый зенитный комплекс «Птицелов», предназначенный для ВДВ, получит именно боевой модуль типа «Сосна» с ракетами 9М340.

Ранее КБ точного машиностроения им. А.Э. Нудельмана публиковало различные сведения о проекте «Сосна». Кроме того, к настоящему времени достоянием общественности стали фотографии такой боевой машины в различной обстановке. Теперь же все желающие получили возможность увидеть новый зенитный комплекс «в динамике». Опубликованное несколько дней назад видео показывает, как ЗРК «Сосна» ведет себя на трассах полигонов, как ведет стрельбу по воздушным целям и к каким результатам приводят такие атаки.

По материалам сайтов:
http://npovk.ru/
http://rbase.new-factoria.ru/
http://gurkhan.blogspot.ru/
https://bmpd.livejournal.com/

topwar.ru

Зенитно-ракетный комплекс — это… Что такое Зенитно-ракетный комплекс?

Зенитно-ракетный комплекс

Зенитный ракетный комплекс (ЗРК) — комплекс функционально связанных боевых и технических средств, обеспечивающих решение задач по борьбе со средствами воздушно-космического нападения противника.

Классификация

По театру военных действий:

• корабельные
• сухопутные

Сухопутные ЗРК по мобильности:

• стационарные
• малоподвижные
• мобильные

По способу движения:

• переносные
• буксируемые
• самоходные

По дальности

• ближнего действия
• малой дальности
• средней дальности
• большой дальности

По способу наведения

• с радиокомандным управлением ракетой
• с наведением ракет по радиолучу (с подсветом цели)
• с самонаведением ракеты

Состав

В состав ЗРК в общем случае входят

• средства разведки воздушного противника
• средства автоматического сопровождения воздушной цели (может находиться на ракете)
• пусковая установка зенитных управляемых ракет (ЗУР)
• средства управления ракетой (может находиться на ракете — при самонаведении)
• средства автоматического сопровождения ракеты (самонаводящимся ракетам не требуется)
• зенитные управляемые ракеты
• средства транспортировки ЗУР и заряжания ими пусковой установки
• средства функционального контроля оборудования

Способы и методы наведения ЗУР

Способы наведения

1. Телеуправление первого рода — Станция сопровождения цели находится на земле — Летящая ЗУР сопровождается станцией визирования ракеты — Необходимыя маневр рассчитывается наземным счетно-решающим прибором — На ракету передаются команды управления, которые преобразуются автопилотом в управляющие сигналы рулям

2. Телеуправление второго рода — Станция сопровождения цели находится на борту ЗУР и координаты цели относительно ракеты передаются на землю — Летящая ЗУР сопровождается станцией визирования ракеты — Необходимыя маневр рассчитывается наземным счетно-решающим прибором — На ракету передаются команды управления, которые преобразуются автопилотом в управляющие сигналы рулям

3. Теленаведение по лучу — Станция сопровождения цели находится на земле — Наземная станция наведения ракет создает в пространстве электромагнитное поле, с равносигнальным направлением, соответствующим направлению на цель. — Счетно-решающий прибор находится на борту ЗУР и вырабатывает команды автопилоту, обеспечивая полет ракеты вдоль равносигнального направления.

4. Самонаведение — Станция сопровождения цели находится на борту ЗУР — Счетно-решающий прибор находится на борту ЗУР и генерирует команды автопилоту, обеспечивающие сближение ЗУР с целью Самонаведения подразделяют на

• активное — если ЗУР использует активный метод локации цели: излучает зондирующие импульсы;
• полуактивное — если цель облучается наземной РЛС подсвета, а ЗУР принимает эхо-сигнал;
• пассивное — если ЗУР лоцирует цель по ее собственному излучению (тепловому следу, работающей бортовой РЛС и т.п.) или контрасту на фоне неба (оптическому, тепловому и т.п.).

Методы наведения

1. Двухточечные методы — наведение осуществляется на основании координат, скорости и ускорения цели в системе координат ракеты. Применяются при телеуправлении 2-го рода и самонаведении.

• Метод пропорционального сближения — вектор скорости ЗУР направлен на цель.
• Метод прямого наведения — вектор ускорения ЗУР (ось ракеты) направлен на цель — этот метод дает менее кривую тректорию, чем предыдущий, на большом растоянии от цели и боее кривую — на малом.

2. Трехточечные методы — наведение осуществляется на основании координат, скоростей и ускорений цели и ракеты в системе координат наземной РЛС. Применяются при телеуправлении 1-го рода и теленаведении.

• Метод трех точек — ракета находится на линии визирования цели
• Метод трех точек с параметром — ракета находится на линии, упреждающей линию визирования на угол, зависящий от разности дальностей ракеты и цели

См. также

Wikimedia Foundation. 2010.
