Зенитная Самоходная Установка, технические характеристики (ТТХ), калибр, скорострельность

Разработанные советскими специалистами образцы вооружения не раз становились лучшими в мире. Касается это и систем ПВО, хотя достаточно долго вооруженные силы СССР не имели эффективной самоходной зенитной системы, не связанной с ракетами.

Опыт Великой Отечественной войны и развитие электроники и техники привели к рождению «Шилки», ЗСУ – ставшей легендой сразу же после принятия на вооружение.

Рождение легенды

Вторая мировая война показала всю опасность действий штурмовой авиации. Ни одна армия мира не могла обеспечить надежное прикрытие техники и пехоты от налетов штурмовиков и пикирующих бомбардировщиков, особенно на маршах. Больше всего страдала немецкая армия. Эрликоны и ФЛАКи не справлялись с массовыми налетами американской штурмовой авиации и советскими «летающими танками» Ил-2, особенно в конце войны.

ЗСУ

Для защиты пехоты и танков были созданы Wirbelwind, («Смерч»), Kugelblitz, («Шаровая молния») и несколько других моделей. Два 30-мм орудия, выпускавшие 850 выстрелов за минуту, и радиолокационная система были пионерами в области развития ЗСУ, опередившими время на несколько лет. Конечно, внести коренной перелом в ход войны они уже не могли, но опыт их использования лег в основу послевоенных разработок в области самоходных зениток.

В 1947 году конструкторы страны Советов начали активные разработки опытного образца ЗСУ-57-2, но эта машина устарела еще до рождения. 2 орудия 57-мм, перезаряжавшиеся обоймами, имели низкую скорострельность, а отсутствие систем РЛС делали конструкцию фактически слепой.

Открытая башня не внушала доверия с точки зрения защиты экипажа, поэтому вопрос о модернизации стоял очень остро. Масла в огонь подлили американцы, глубоко изучившие немецкий опыт с моделями «Молния» и создавшие свою ЗСАУ М42 по последнему слову техники.

1957 год ознаменовался началом работ по созданию новых систем самоходных зениток.

Первоначально их должно было быть две. Четырехствольная «Шилка» предназначалась для поддержки пехоты в бою и на марше, двуствольный «Енисей» должен был прикрывать танковые подразделения. С 1960 года начались полигонные испытания, в ходе которых явного лидера выявлено не было. «Енисей» имел большую дальность стрельбы, сбивая цели на высоте 3000 метров.

«Шилка» в два раза превосходила конкурента в стрельбе по целям на небольшой высоте, но не выше 1500 метров. Армейское начальство приняло решение, что второй вариант приоритетнее и в 1962 году вышел указ о принятии ее на вооружение.

Конструкция установки

Опытные образцы еще во время создания модели делались на шасси самоходных установок АСУ-85 и экспериментальных СУ-100П. Корпус сварной, хорошо защищал от пуль и осколков. Конструкция разделена на три части.

В корме расположен дизельный силовой агрегат, в середине боевая часть, а в головной отсек управления.

Справа на борту расположены в ряд 3 прямоугольных люка. Благодаря им возможен доступ к техническим узлам в машине их ремонт и замена. Обслуживание осуществляет экипаж из 4х человек. Кроме привычных – механика-водителя и командира сюда входят оператор дальности и старший радиоприемного корпуса.

Башня машины плоская и широкая, в центре которой расположены 4 ствола орудия АЗП-23 калибра 23 мм, названные по традиции всей линейки оружия – «Амур». Автоматика основана на принципе отвода пороховых газов. Стволы оснащены системой охлаждения и пламенегасителем.

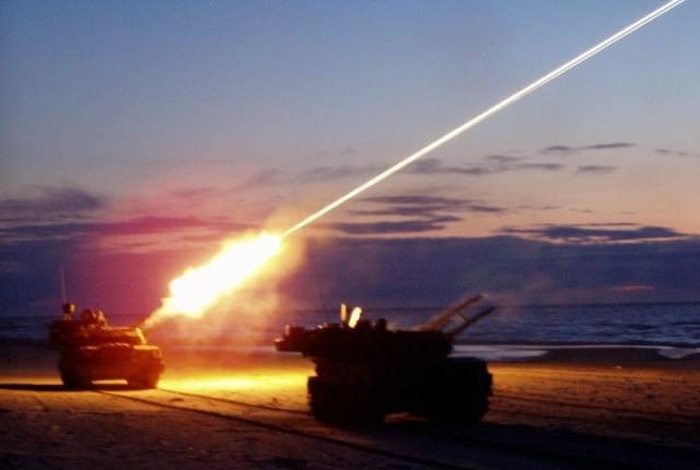

ЗСУ шилка залп

Патроны подаются сбоку, ленточным способом, пневматика обеспечивает взведение зенитных автоматов. Башня имеет приборный отсек, с радиолокационным оборудованием, обеспечивающим поиск и захват целей в радиусе 18 километров. Наведение обеспечивается гидравликой или механическим способом.За минуту машина может сделать 3400 выстрелов.

  • радиолокация осуществляется благодаря нескольким приборам;
  • ламповой РЛС;
  • визира;
  • счетно-решающего прибора аналогового типа;
  • системы стабилизации.

Связь обеспечивается радиостанцией Р-123М, внутри машины действует переговорное устройство ТПУ-4. Силовая установка является недостатком всей конструкции. Мотор обладает недостаточной мощностью для 19-ти тонной махины. Из-за этого «Шилка» обладает низкой маневренностью и скоростью.

Недоработки в размещении мотора привели к проблемам с ремонтом.

Для смены некоторых узлов механикам приходилось разбирать половину силовой установки и сливать все технические жидкости.Ход обеспечивается как на большей части гусеничной техники, парой ведущих и парой направляющих колес.

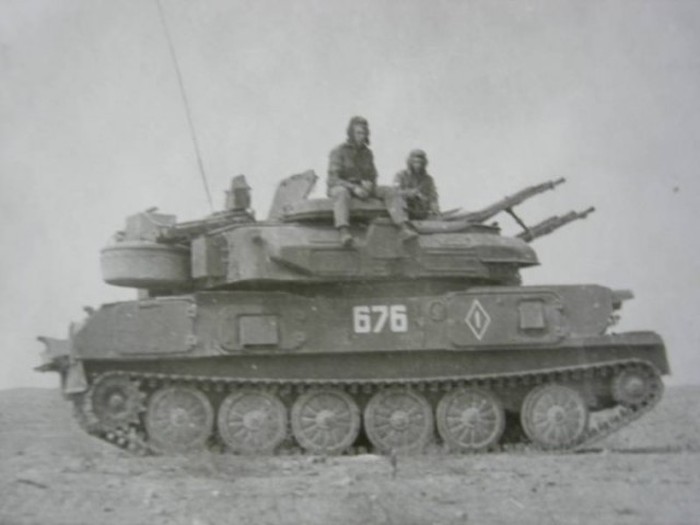

Машина Шилка

Движение производится с помощью 12 обрезиненных катков. Подвеска независимая, торсионного типа. Топливные баки вмещают 515 литров дизельного топлива, которого хватает на 400 км.

Сравнительные характеристики «Шилки»

Рассматриваемая машина была не первой в мире и далеко не единственной. Американские аналоги были готовы быстрее советских образцов, но скорость повлияла на качество и боевые характеристики.

Последующие образцы, имея примерно такие же характеристики, как и «Шилка», в процессе эксплуатации оказывался не на высоте.

Возьмем советскую «Шилку» и ее прямого конкурента ЗСУ/М163, стоявшего на вооружении американской армии.

ПарметрШилкаЗСУ\М163
Калибр, мм.2320
Темп стрельбы, выстрел/мин.34003000
Покрытие км.185
Дальность стрельбы км.2,51,5
Бронирование мм.9-1538-44
Производство ед.6500671

Согласно характеристикам обе машины имели схожие параметры, однако советский образец обладал более высоким темпом стрельбы и плотностью огня, создавая за счет 4-х расставленных стволов огневой шквал, больший по площади, нежели у американского аналога.

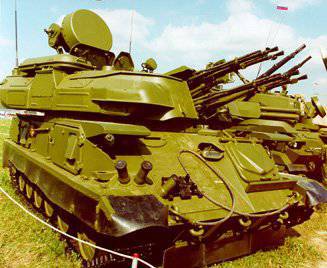

Зсу-23-4 Шилка

Сам за себя говорит факт небольшой серии американского аппарата, а также снятие его с вооружения и сравнительная непопулярность у покупателей из других стран.

Советская модель до сих пор несет службу в 39 странах мира, хотя на ее место встали более продвинутые образцы.

Захваченные у союзников СССР образцы «Шилок» послужили основой для западногерманского аналога «Леопард», а так же многих идей для модернизации.

Особо стоит отметить надежность узлов боевых машин. Согласно анализу воспоминаний об эксплуатации, особенно на полигонных сравнительных испытаниях, западные образцы были надежными в эксплуатации, но «Шилка» ломалась все равно меньше.

Модификации машины

Новые технологии, долгая эксплуатация и несколько случаев захвата странами НАТО и их союзниками образцов подготовили почву для модернизации машины. Самые известные и массовые машины, ведущие родословную от «Шилки»:

  • ЗСУ-23-4В, модернизация, повысившая надежность установки и увеличившая на 150 часов ресурс газотурбинного аппарата;
  • ЗСУ-23-4В1, модернизация предыдущей машины, увеличившая точность стрельбы и надежность сопровождения цели на ходу;
  • ЗСУ-23-4М1, улучшена надежность стволов, РЛС и общая стабильность работы машины;
  • ЗСУ-23-4М2, модернизация для боев в горах Афганистана, снято оборудование для борьбы с авиацией, добавлено бронирование и боекомплект;
  • ЗСУ-23-4М3 «Бирюза», получившая систему распознавания «свой-чужой» под названием «Луч»;

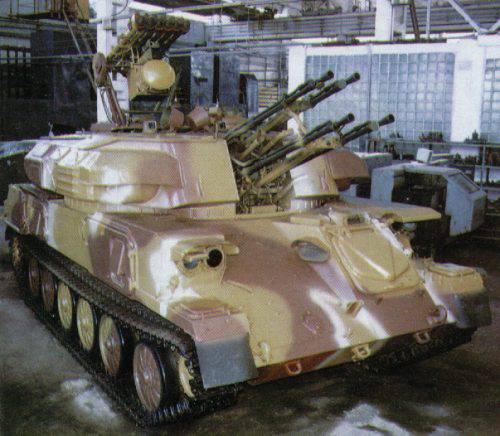

  • ЗСУ-23-4М4 «Шилка-М4», глубокая модернизация, в результате которой была заменена почти вся электронная начинка на новые разработки, были добавлены новые системы для более эффективного применения;
  • ЗСУ-23-4М5 «Шилка-М5», получившая новую электронную систему управления огнем.

Имелись и модернизации машины для пуска управляемых ракет. Поскольку «Шилка» может сбивать летательные аппараты на небольшой высоте, ракетные модели исправляли эту особенность.

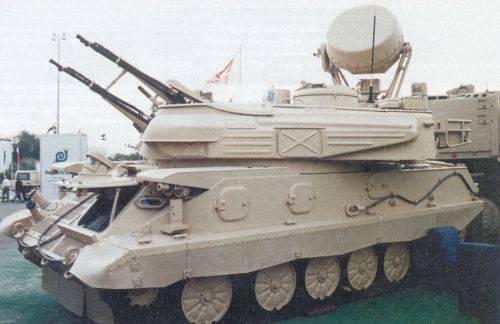

ZSU-4M4_Shilka-M4

Используемые ракеты на таких моделях — «Куб» и его модификации.

«Шилка» в боевых действиях

Впервые зенитная установка приняла участие в боях на территории Вьетнама. Новая система стала неприятным сюрпризом для американских летчиков. Высокая плотность огня и разрывающиеся в воздухе боеприпасы делали практически невозможным уйти от обстрела «Шилок».

Активное участие приняли новые системы в череде арабо-израильских войн. Только во время конфликта 1973 года египетские и сирийские машины сбили 27 «Скайхоков» ВВС Цахала. В поисках тактического решения проблемы обстрела «Шилками», израильские пилоты уходили на большую высоту, но там они попадали в зону поражения ракет.

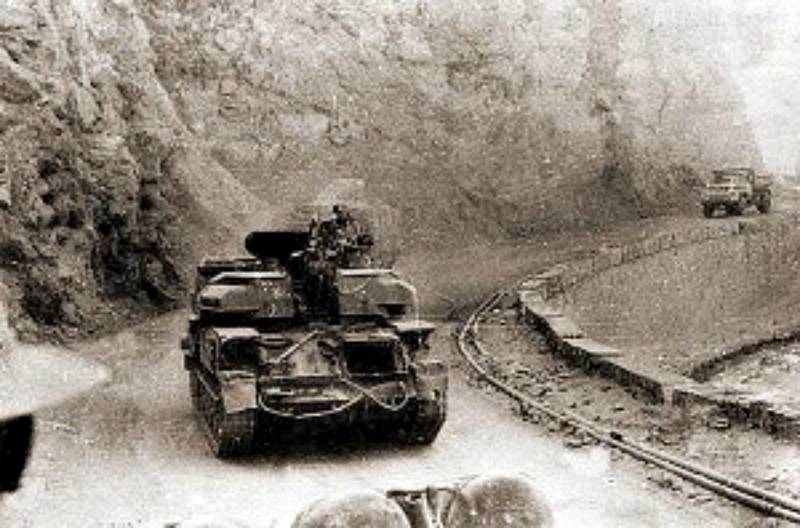

Огромную роль сыграли «Шилки» во время войны в Афганистане.

По уставу, машины должны сопровождать колонны на расстоянии примерно 400 метров от других машин. Война в горах внесла свои коррективы в тактику. Авиации у мождхедов не было, поэтому за небо экипажи не переживали. При нападении на колонны же «Шилки» играли роль одного из главных сдерживающих факторов.

Благодаря 4-м 23-мм стволам «Шилка» стала лучшим помощником пехоты при неожиданных нападениях. Плотность и эффективность огня тут же перечеркнули все недостатки ходовой части. Пехота молилась на ЗСУ. Угол стволов позволял стрелять почти вертикально, а мощный патрон не считался с укреплениями типа глиняных стен в кишлаках. Очередь «Шилки» превращала моджахеда вместе с укрытием в однородную массу. За эти качества «духи» прозвали советскую ЗСУ «шайтан-арбой», в переводе чертова телега.

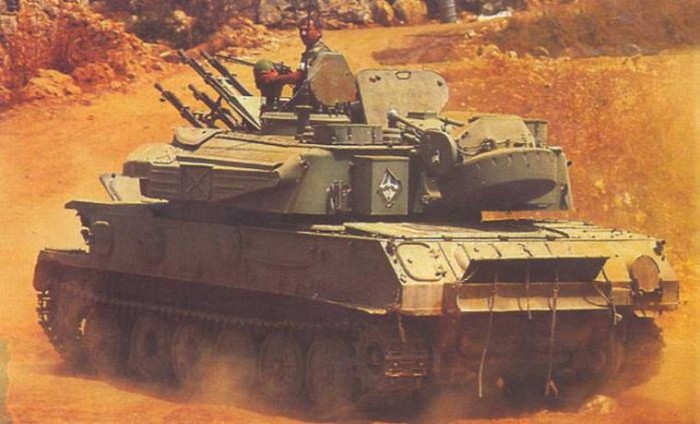

ЗСУ шилка -фото

Но главной задачей все же было прикрытие с воздуха. Добытые американцами образцы «Шилок» были всесторонне изучены, в результате появились самолеты с бронезащитой посолиднее. Для борьбы с ними советские конструкторы в 1980-х проводят глубокую модернизацию рассматриваемой ЗСУ. Просто сменить орудия на более мощные было недостаточно, пришлось заменять многие важные составляющие конструкции. Так родилась «Тунгуска», верой и правдой служащая в армии по сей день.

После появления новых машин «Шилку» не забыли. 39 стран поставили ее на вооружение.

Практически ни один конфликт второй половины ХХ века не обходился без применения этой машины.

Бывало, что «Шилки» оказывались по разные стороны баррикад, воюя друг с другом.

Для советских военных появление «Шилок» стало настоящей революцией. Развертывание традиционных батарей часто наводило тоску и ужас на офицеров и солдат из-за многочисленных действий, необходимых для грамотной защиты неба. Новая ЗСУ позволила защищать воздушное пространство на ходу, с минимальной предварительной подготовкой. Высокие характеристики, актуальные даже по современным меркам, сделали машину легендой, едва ли не сразу после рождения.

Видео

«Шилка», ЗСУ-23-4

Создание «Шилки»
Закрытые страницы истории нашей фирмы постепенно начинают приоткрываться. Появилась возможность говорить и писать о вещах, на которых ранее лежала печать государственной тайны. Сегодня мы хотим рассказать историю создания прицельного комплекса легендарной зенитной самоходной установки «Шилка», принятой на вооружение ровно 40 лет назад (богат нынешний год на юбилеи!). Перед вами - небольшой очерк, написанный двумя ветеранами нашей фирмы, принимавшими участие в создании всемирно известной самоходки - Лидией Ростовиковой и Елизаветой Спицыной.

С развитием воздушного флота перед специалистами встала задача создания средств защиты наземных войск от налетов вражеской авиации. В годы Первой мировой войны в ряде европейских государств, в том числе и в России, были приняты на вооружение зенитные пушки, которые по мере развития техники постоянно совершенствовались. Создавались целые зенитные артиллерийские комплексы.

Впоследствии было признано, что наиболее успешно с задачами защиты войск, находящихся на марше, от вражеских самолетов справится артиллерия на подвижных самоходных шасси. Итоги Второй мировой войны позволили сделать вывод, что традиционные зенитные орудия достаточно эффективны в борьбе с самолетами, летающими на средних и больших высотах, но непригодны для стрельбы по низколетящим целям, обладающим большой скоростью, так как в этом случае самолет мгновенно выходит за пределы сферы обстрела. Кроме того, разрывы снарядов орудий большого калибра (например, 76 мм и 85 мм) на малых высотах могут нанести значительный урон своим же войскам.

С возрастанием живучести и скорости самолетов снизилась и эффективность автоматических зенитных пушек малого калибра - 25 и 37 мм. Кроме того, из-за увеличения скорости воздушных целей в несколько раз повысился расход снарядов на один сбитый самолет.

В итоге сформировалось мнение, что для борьбы с низколетящими целями наиболее целесообразно создание установки с автоматической пушкой малого калибра и высокой скорострельностью. Это должно позволить вести огонь большой кучности при точном наведении в течение тех очень коротких промежутков времени, когда самолет находится в зоне поражения. Подобная установка должна быстро изменять наводку, чтобы следить за целью, движущейся с большими угловыми скоростями. Больше всего для этого подходила многоствольная установка, обладающая гораздо большей, чем одноствольное орудие, массой секундного залпа, установленная на самоходном шасси.

В 1955 году ОКБ предприятия п/я 825 (так назывался завод «Прогресс», вошедший впоследствии в состав ЛОМО), руководимому начальником ОКБ Виктором Эрнестовичем Пиккелем, было выдано техническое задание на проведение НИР «Топаз». По результатам этой разработки должен был решаться вопрос о возможности создания автоматической всепогодной артустановки на самоходном шасси для стрельбы по воздушным целям, которая обеспечивала бы высокую эффективность поражения низколетящих воздушных целей со скоростями до 400 м/с.

В.Э. Пиккель

В процессе выполнения этой работы коллективом ОКБ п/я 825 под руководством главного конструктора В.Э. Пикеля и заместителя главного конструктора В.Б. Перепеловского был решен ряд задач в целях обеспечения эффективности разрабатываемой артустановки. В частности, был произведен выбор шасси, определены тип зенитной установки, предельный вес устанавливаемой на шасси аппаратуры управления стрельбой, тип обслуживаемых установкой целей, а также принцип обеспечения ее всепогодности. За этим последовал выбор контрагентов и элементной базы.

В ходе конструкторских проработок, произведенных под руководством лауреата Сталинской премии ведущего конструктора Л.М. Браудзе, было определено наиболее оптимальное размещение всех элементов прицельного комплекса: антенны РЛС, стволов зенитной устновки, приводов наведения антенны, элементов стабилизации на одном вращающемся основании. При этом достаточно остроумно решался вопрос развязки визирной и орудийной линии установки.

Основными авторами и идеологами проекта были В.Э. Пиккель, В.Б. Перепеловский, В.А. Кузьмичев, А.Д. Забежинский, А. Венцов, Л.К. Ростовикова, В. Поволочко, Н.И. Кулешов, Б. Соколов и др.

В.Б. Перепеловский

Были разработаны формульная и структурная схемы комплекса, которые легли в основу ОКР по созданию радиоприборного комплекса «Тобол». В качестве цели работы была заявлена "Разработка и создание всепогодного комплекса "Тобол" для ЗСУ-23-4 "Шилка".

В 1957 году, после рассмотрения и оценки материалов по НИР «Топаз», представленных заказчику п/я 825, ему было выдано техническое задание на проведение ОКР «Тобол». Оно предусматривало разработку техдокументации и изготовление опытного образца приборного комплекса, параметры которого были определены предыдущей НИР «Топаз». В приборный комплекс входили элементы стабилизации визирной и орудийной линий, системы определения текущих и упрежденных координат цели, приводы наведения антенны РЛС.

Составные части ЗСУ были поставлены контрагентами на предприятие п/я 825, где была проведена общая сборка и согласование составных частей между собой.

В 1960 году на территории Ленинградской области были проведены заводские полигонные испытания ЗСУ-23-4, по результатам которых опытный образец был предъявлен на государственные испытания и отправлен на артиллерийский полигон Донгузский.

В феврале 1961 г. туда отправились специалисты завода (Н.А. Козлов, Ю.К. Яковлев, В.Г. Рожков, В.Д. Иванов, Н.С. Рябенко, О.С. Захаров) для подготовки к проведению испытаний и предъявлению ЗСУ комиссии. Летом 1961 г. они были успешно проведены.

Следует отметить, что одновременно с ЗСУ-23-4 проходил испытания опытный образец ЗСУ, разработанный Государственным центральным научно-исследовательским институтом ЦНИИ-20, которому в 1957 г. также было выдано техническое задание на разработку ЗСУ («Енисей»). Но по результатам государственных испытаний это изделие на вооружение принято не было.

В 1962 г. "Шилка" была принята на вооружение и было организовано ее серийное производство на заводах ряда городов СССР.

На протяжении двух лет (1963-1964 гг.) бригады специалистов ЛОМО из СКБ 17-18 и цехов выезжали на эти заводы для налаживания серийного выпуска и отработки технической документации на изделие.

Два первых серийных образца ЗСУ-23-4 «Шилка» в 1964 году проходили натурные испытания стрельбой по радиоуправляемой модели (РУМ) для определения эффективности стрельбы. Впервые в практике мировой зенитной артиллерии одной из «Шилок» РУМ была сбита - испытания закончились блестяще!

В 1967 году решением ЦК КПСС и СМ СССР за заслуги в области специального приборостроения Государственная премия СССР была присуждена Главному конструктору приборного комплекса ЗСУ-23-4 Виктору Эрнестовичу Пиккелю и его заместителю Всеволоду Борисовичу Перепеловскому, а также ряду специалистов серийных заводов и заказчиков. По их инициативе и при их активном участии была начата и выполнена работа по созданию «Шилки».

В 1985 г. в немецком журнале «Солдат и техника» была помещена заметка, в которой есть такая фраза: «В СССР прекращен серийный выпуск ЗСУ-23-4, который продолжался 20 лет. Но несмотря на это, установка ЗСУ-23-4 до настоящего времени считается лучшим средством борьбы со скоростными низколетящими целями».


Сотрудники предприятия, участвовавшие в создании "Шилки"

Л. Ростовикова, Е. Спицына
Материал предоставлен: Николай Власов, ОАО "ЛОМО"

Атакует... зенитка

Сначала вспыхивали голубые рапиры прожекторов. Прорезая кромешную тьму, лучи начинали хаотичный бег по ночному небосводу. Затем как по команде сходились вдруг в ослепительную точку, цепко удерживая в ней фашистского стервятника. Тотчас десятки огненных трасс устремлялись к обнаруженному бомбардировщику, высоко в небе вспыхивали огоньки разрывов. И вот уже вражеский самолет, оставляя за собой дымный шлейф, устремляется к земле. Следует удар, и гулкий взрыв неиспользованных бомб раскатывается окрест...

Так действовали советские зенитчики в период Великой Отечественной при обороне многих наших городов от налетов бомбардировщиков люфтваффе. Кстати, наивысшая плотность зенитной артиллерии при защите, например, Москвы, Ленинграда и Баку была в 8 — 10 раз больше, чем при обороне Берлина и Лондона. А всего за годы войны наша зенитная артиллерия - уничтожила более 23 тысяч вражеских самолетов, и это говорит не только о самоотверженных и умелых действиях огневых расчетов, их высоком воинском мастерстве, но и о прекрасных боевых качествах отечественной зенитной артиллерии.

Немало артиллерийских зенитных систем создали советские конструкторы и в послевоенные годы. Различные образцы такого рода орудий, в полной мере отвечающих современным требованиям ведения боевых действий, находятся на вооружении Советской Армии и Военно-Морского Флота и в настоящее время.

...Клубится пыль над полевой дорогой. Войска совершают длительный марш — так предписано планом учения. Нескончаемым потоком движутся колонны военной техники: танки, бронетранспортеры, боевые машины пехоты, артиллерийские тягачи, ракетные установки — все они должны прибыть в указанные места в точно рассчитанное время.

И вдруг — команда: "Воздух!"

Но колонны не останавливаются, более того, они наращивают скорость, увеличивая дистанции между машинами. У некоторых из них зашевелились массивные башни, стволы резко пошли вверх, и вот уже в сплошной грохочущий гул сливаются выстрелы... Это ведут огонь по "противнику" зенитные установки ЗСУ-23-4, прикрывая в движении колонны войск.

Прежде чем начать рассказ об этой интересной- бронированной машине, совершим экскурсию в... тир, да-да, в обычный тир. наверняка каждый мальчишка когда-то стрелял из пневматической винтовки. Многие, видимо, пытались поразить и движущиеся мишени. Но мало кто задумывался, что мозг в этой ситуации за доли секунды просчитывает сложнейшую математическую задачу. Военные инженеры говорят, что при этом решается прогностическая задача о сближении и встрече двух тел, движущихся в трехмерном пространстве. Применительно к тиру — крошечной свинцовой пульки и мишени. А казалось бы, так просто; поймал движущуюся мишень на мушку, вынес точку прицеливания и быстро, но плавно нажал на спусковой крючок.

При небольших скоростях движения мишени попасть в нее можно всего одной пулей. Но чтобы поразить, например, летящую цель (вспомните так называемую стендовую стрельбу, когда спортсмены стреляют по тарелочкам, запускаемым с большой скоростью специальным устройством), одной пули недостаточно. По такой цели стреляют сразу несколькими — зарядом дроби.

В самом деле, перемещающийся в пространстве объемный заряд состоит из десятков поражающих элементов. Стоит одному из них зацепить тарелку — и цель поражена.

Все эти, казалось бы, отвлеченные рассуждения нам понадобились, чтобы выяснить: как попасть в скоростную воздушную цель, например в современный истребитель-бомбардировщик, скорость полета которого может превышать 2000 км/ч! Действительно, задача эта трудная.

Серьезные технические условия приходится учитывать конструкторам зенитного оружия. Однако при всей сложности проблемы инженеры решают ее, используя, если можно так выразиться, "охотничий" принцип. Зенитное орудие должно быть скорострельным и по возможности многоствольным. А управление им настолько совершенным, чтобы в очень короткий промежуток времени можно было произвести по цели наибольшее количество прицельных выстрелов. Только это позволит достичь максимальной вероятности поражения.

Следует отметить, что зенитное оружие появилось с возникновением авиации — ведь уже в начале первой мировой войны самолеты противника представляли реальную угрозу и для войск, и для тыловых объектов. Первоначально борьбу с боевыми аэропланами вели с помощью обычных орудий или пулеметов, устанавливая их в специальных устройствах так, чтобы они могли стрелять вверх. Эти меры оказались малоэффективными, вот почему впоследствии началась разработка зенитной артиллерии. Примером может служить 76-мм зенитная пушка, созданная русскими конструкторами в 1915 году на Путиловском заводе.

Одновременно с развитием средств воздушного нападения совершенствовалась и зенитная артиллерия. Больших успехов добились советские оружейники, создавшие перед Великой Отечественной войной зенитные пушки с высокой эффективностью ведения огня. Увеличилась и его плотность, а борьба с самолетами противника стала возможна не только днем, но и ночью.

В послевоенные годы зенитная артиллерия еще более усовершенствовалась за счет появления ракетного оружия. Одно время даже казалось, что с наступлением эпохи сверхскоростных и сверхвысотных самолетов ствольные установки отжили свой век. Однако ствол и ракета отнюдь не отрицали друг друга, просто потребовалось разграничить области их применения...

Теперь подробнее расскажем о ЗСУ-23-4. Это зенитная самоходная установка, цифра 23 означает калибр ее пушек в миллиметрах, 4 — количество стволов.

Предназначена установка для обеспечения противовоздушной защиты различных объектов, боевых порядков войск во встречном бою, колонн на марше от самолетов противника, летящих на высотах 1500 м. ЗСУ-23-4 может вести огонь и по наземным целям, причем столь же успешно, как и по воздушным. При этом дальность эффективного огня составляет 2500м.

Основой огневой мощи самоходной установки является учетверенная 23-мм автоматическая зенитная пушка. Темп стрельбы — 3400 выстрелов в минуту, то есть каждую секунду Навстречу врагу устремляется поток из 56 снарядов! Или, если принять массу каждого из снарядов равной 0,2 кг секундный поток этой лавины металла составляет около 11 кг.

Как правило, стрельба ведется короткими очередями — 3 — 5 или 5 — 10 выстрелов на каждый ствол, а если цель скоростная, то до 50 выстрелов на ствол. Это и дает возможность создать высокую плотность огня в районе цели для надежного ее поражения.

Боекомплект состоит из 2 тысяч выстрелов, причем снаряды применяются двух типов — осколочно-фугасные и бронебойно-зажигательные. Питание стволов ленточное. Интересно, что ленты снаряжаются в строго определенном порядке — на три осколочно-фугасных снаряда приходится один бронебойно-зажигательный.

Скорость современных самолетов настолько высока, что без надежной и быстродействующей аппаратуры прицеливания даже самым современным зенитным орудиям не обойтись. Именно такую имеет -ЗСУ-23-4. Точные приборы непрерывно решают ту самую прогностическую задачу встречи, о которой шла речь в примере о стрельбе из пневматической винтовки по движущейся мишени. У самоходной зенитной установки стволы также направляются не в ту точку, где в момент выстрела находится воздушная цель, а в другую, называемую упрежденной. Она лежит впереди — на пути движения цели. И в эту точку снаряд должен попасть одновременно с нею. Характерно, что ЗСУ стреляет без пристрелки — каждая очередь рассчитывается и ведется, как I если бы это каждый раз была новая цель. Причем сразу на поражение.

Но прежде, чем поражать цель, ее надо обнаружить. Эта задача возложена на РЛС — радиолокационную станцию. Она ведет поиск цели, обнаруживает ее и затем автоматически сопровождает воздушного противника. РЛС к тому же помогает определять координаты цели и дальность до нее.

Антенна радиолокационной станции хорошо видна на рисунках самоходной зенитки — она установлена на специальной колонке над башней. Это параболическое "зеркало", но наблюдатель видит на башне лишь плоский цилиндр ("шайбу") — кожух антенны из радиопрозрачного материала, защищающий ее от повреждений и атмосферных осадков.

Саму же задачу прицеливания решает СРП — счетно-решающий прибор, своего рода мозг зенитной установки. В сущности, это малогабаритная бортовая электронно-вычислительная машина, которая и решает прогностическую задачу. Или, как говорят военные инженеры, СРП вырабатывает углы упреждения при наведении пушки на движущуюся цель. Вот так образуется линия выстрела.

Несколько слов о группе приборов, образующих систему стабилизации линии визирования линии выстрела. Эффективность их действия такова, что, как бы ни бросало ЗСУ из стороны в сторону при движении, например, на проселочной дороге, как бы ни трясла, антенна РЛС продолжает отслеживать цель, и стволы пушки точно направлены по линии выстрела. Дело в том, что автоматика запоминает первоначальную наводку антенны РЛС и пушки" и одновременно стабилизирует их в двух плоскостях наведения — горизонтальной и вертикальной. Следовательно, "самоходка" способна вести точную прицельную стрельбу во время движения с той же эффективностью, как и с места.

Кстати, на точность ведения огня не влияют ни атмосферные условия (туман, плохая видимость), ни время суток. Благодаря радиолокационной станции зенитная установка работоспособна при любых метеорологических условиях. И передвигаться она может даже в полной темноте — инфракрасный прибор обеспечивает видимость На расстоянии 200 — 250 м.

Экипаж состоит всего из четырех человек: командир, механик-водитель, оператор поиска (наводчик) и оператор дальности. Конструкторы очень удачно скомпоновали ЗСУ, продумали условия работы экипажа. Например, чтобы перевести пушку из походного положения в боевое, покидать установку не надо. Эта операция выполняется непосредственно с места командиром или оператором поиска. Они же управляют пушкой и ведут стрельбу. Следует отметить, что многое здесь позаимствовано от танка — это и понятно: "самоходка" тоже бронированная гусеничная машина. В частности, она снабжена навигационной танковой аппаратурой чтобы командир мог постоянно контролировать местоположение и пройденный ЗСУ путь, а также, не выходя из машины, ориентироваться на местности и прокладывать курсы движения по карте,

Теперь об обеспечении безопасности членов экипажа. Люди отделены от пушки вертикальной броневой перегородкой, которая защищает от пуль и осколков, а также от пламени и пороховых газов. Особое внимание уделено функционированию и боевым действиям машины в условиях применения противником ядерного оружия: в конструкцию ЗСУ-23-4 включены аппаратура противоатомной защиты и противопожарное оборудование. О микроклимате внутри зенитки заботится ФВУ — фильтровентиляционная установка, способная очищать забортный воздух от радиоактивной пыли. Она же создает внутри боевой машины избыточное давление, что не позволяет загрязненному воздуху попасть внутрь через возможные щели.

Достаточно высоки надежность и живучесть установки. Ее узлы представляют собой весьма совершенные и надежные механизмы, она бронирована. Маневренные качества машины сравнимы с соответствующими характеристиками танков.

В заключение попробуем смоделировать эпизод боя в современных условиях. Представьте, что ЗСУ-23-4 прикрывает колонну войск на марше. Но вот РЛС, непрерывно ведущая круговой поиск, обнаруживает воздушную цель. Кто это? Свой или чужой? Тотчас следует запрос о принадлежности самолета, и, если ответа на него нет, решение командира будет единственным — огонь!

Но противник хитрит, маневрирует, атакует зенитчиков. И вот в самый разгар боя осколком срезает антенну радиолокационной станции. Казалось бы, "ослепленная" зенитка полностью выведена из строя, однако конструкторами предусмотрена и эта, и даже еще более сложные ситуации. Может отказать радиолокационная станция, счетно-решающий прибор и даже система стабилизации — установка все равно будет боеспособной. Оператор поиска (наводчик) будет вести огонь, используя зенитный прицел-дублер, а упреждения вводить по ракурсным кольцам.

Вот в основном и все о боевой машине ЗСУ-23-4. Советские воины умело управляют современной техникой, овладевая такими воинскими специальностями, которые появились в последнее время в результате научно-технической революции. Четкость и согласованность их работы позволяют им успешно противостоять практически любому воздушному противнику.

«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4«Шилка», ЗСУ-23-4

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри


Плавно переходим от ЗСУ-57-2 к великой (и совсем вот не побоюсь этого слова) преемнице. «Шайтан-арбе» — «Шилке».

Об этом комплексе можно говорить бесконечно, но достаточно одной короткой фразы: «В строю с 1965 года». И достаточно, в общем и целом.

История… Историю создания растиражировали так, что добавить что-то новое или пикантное нереально, но, говоря о «Шилке», нельзя не отметить несколько фактов, которые просто вписывают «Шилку» в нашу военную историю.

Итак, 60-е годы прошлого века. Реактивные самолеты уже перестали быть чудом, являя собой вполне серьезную ударную силу. С совершенно иными скоростями и возможностями по маневру. Вертолеты тоже встали на винт и рассматривались не только как транспортное средство, но и как вполне себе приличная оружейная платформа.

А главное, вертолеты начали пытаться догонять самолеты Второй мировой, а самолеты совершенно обогнали своих предшественников.

И со всем этим надо было что-то делать. Особенно на армейском уровне, «в полях».

Да, появились зенитно-ракетные комплексы. Пока еще стационарные. Вещь многообещающая, но в будущем. Но основную нагрузку по-прежнему несли зенитные пушки всех размеров и калибров.

Мы уже рассказывали о ЗСУ-57-2 и тех сложностях, с которыми столкнулись расчеты установок при работе по низколетящим быстрым целям. Зенитные комплексы ЗУ-23, ЗП-37, ЗСУ-57 могли попасть в скоростные цели случайно. Снаряды установок, ударного действия, без взрывателя, для гарантированного поражения должны были попасть в саму цель. Насколько высока была вероятность прямого попадания, судить не берусь.

Несколько лучше дела обстояли с батареями зенитных орудий С-60, наведение которых могло вестись автоматически по данным радиоприборного комплекса РПК-1.

Но в целом ни о каком точном зенитном огне речь уже не шла. Зенитные пушки могли поставить заслон перед самолетом, вынудить летчика сбросить бомбы или осуществить пуск ракет с меньшей точностью.

«Шилка» стала прорывом в области поражения летающих целей на небольших высотах. Плюс мобильность, которую уже оценили по ЗСУ-57-2. Но главное – точность.

Сегодня всеми, кто мыслит современными категориями, термин «автономный комплекс» воспринимается как должное. А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений.

Генеральному конструктору Николаю Александровичу Астрову удалось создать бесподобную машину, которая прекрасно показала себя в боевых условиях. И не раз.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Это при том, что Астров не был авторитетом в области создания зенитных систем! Он был конструктором танков!

Малые плавающие танки Т-38 и Т-40, гусеничный бронированный тягач Т-20 «Комсомолец», лёгкие танки Т-30, Т-60, Т-70, самоходная установка СУ-76М. И другие, менее известные или не пошедшие в серию модели.

Что же такое ЗСУ-23-4 «Шилка»?

Наверное, стоит начать с предназначения.

Предназначена «Шилка» для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может вести огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушек.

Вооружение комплекса состоит из 23-мм счетверенной автоматической зенитной пушки АЗП-23 «Амур» и системы силовых приводов, предназначенных для наведения.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Вторая компонента комплекса — радиолокационно-приборный комплекс РПК-2М. Его назначение тоже понятно. Наведение и управление огнем.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Конкретно эта машина модернизирована в конце 80-х, судя по командирскому триплексу и ночному прицелу.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Важный аспект: «Шилка» может работать как с РЛС, так и с обычным визирным оптическим устройством прицеливания.

Локатор обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в середине 70-х годов американцы изобрели и начали вооружать самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. Тут и пригодилась простота.

Третья составляющая. Шасси ГМ-575, на котором все, собственно, и смонтировано.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Экипаж «Шилки» состоит из четырех человек: командира ЗСУ, оператора поиска-наводчика, оператора дальности и механика-водителя.

Механик-водитель — это самый блатной член экипажа. Он находится в просто ошеломительной роскоши, по сравнению с другими.

Остальные находятся в башне, где мало того, что тесно и как в нормальном танке есть обо что приложиться головой, так еще и (нам так показалось) током приложить может легко и непринужденно. Очень тесно.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутриРассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Места оператора дальности и наводчика-оператора. Вид сверху в зависшем состоянии.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Экран локатора

Аналоговая электроника... Смотришь с благоговейным трепетом. По круглому экрану осциллографа, судя по всему, оператор и определял дальность... Ух...

Боевое крещение «Шилка» получила во время так называемой «Войны на истощение» 1967-70 годов между Израилем и Египтом в составе ПВО Египта. И после этого на счету комплекса еще два десятка локальных войн и конфликтов. В основном на Ближнем Востоке.

Но особое признание «Шилка» получила в Афганистане. И почетное прозвище «Шайтан-арба» у моджахедов. Лучший способ угомонить организованную в горах засаду – это применить «Шилку». Длинная очередь из четырех стволов и последующий ливень фугасных снарядов на предполагаемых позициях – лучшее средство, спасшее не одну сотню жизней наших солдат.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Кстати, взрыватель вполне нормально срабатывал при попадании в глинобитную стену. И попытка спрятаться за дувалами кишлаков обычно ни к чему хорошему не приводила душманов…

Учитывая, что авиации у афганских партизан не было, «Шилка» полностью реализовала свой потенциал ведения огня по наземным целям в горах.

Более того, был создан специальный «афганский вариант»: был изъят радиоприборный комплекс, совершенно не нужный в тех условиях. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов и был установлен ночной прицел.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

К концу пребывания наших войск в ДРА, колонны, сопровождаемые «Шилкой», редко атаковывались. Это тоже признание.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

Также признанием можно считать то, что в нашей армии «Шилка» по-прежнему в строю. Более 30 лет. Да, это уже далеко не та машина, начинавшая свою карьеру в Египте. «Шилка» перенесла (успешно) не одну глубокую модернизацию, а одна из таких модернизаций получила даже имя собственное, ЗСУ-23-4М «Бирюса».

39 стран, причем не только наши "верные друзья", приобрели у Советского Союза эти машины.

Рассказы об оружии. ЗСУ-23-4 «Шилка» снаружи и внутри

И сегодня на вооружении российской армии тоже числятся «Шилки». Но это уже совсем другие машины, о которых стоит вести отдельный рассказ.

Самоходная зенитная установка ЗСУ-23-4 «Шилка»: история создания, описание и характеристики

29.04.2019

ШилкаШилка

ЗСУ-23-4 «Шилка» — это зенитная самоходная установка, созданная в середине 60-х годов прошлого столетия, она и сегодня находится на вооружении десятков армий мира. «Шилку» без всякого преувеличения можно назвать уникальным оружием, из всех зенитных комплексов, построенных после Второй мировой войны, она обладает самым длинным и впечатляющим послужным списком.

Местом боевого крещения для «Шилки» стал Ближний Восток, затем была борьба против американской авиации во Вьетнаме, многочисленные конфликты на африканском континенте и война в Афганистане. У афганских моджахедов не было авиации, поэтому «Шилку» использовали не по назначению: ЗСУ-23-4 применялась для поддержки сухопутных войск и защиты транспортных колонн. Душманы называли «Шилку» «шайтан-арбой» и очень ее боялись.

ЗСУ-23-4 предназначена для прикрытия наземных войск, а также борьбы с низколетящими целями. «Шилка» входила в состав ПВО полкового звена. Потенциальные противники высоко оценивали боевую эффективность этого зенитного комплекса, в свое время американцы и израильтяне потратили много сил, чтобы получить его для изучения.

В настоящее время ЗСУ-23-4 считается устаревшей зенитной установкой, еще в советское время началась ее замена на более совершенный ЗРПК «Тунгуска». Несмотря на это, «Шилки» до сих пор стоят на вооружении вооруженных сил России, Украины и нескольких десятков других стран. Они активно используются в локальных конфликтах на территории стран третьего мира.

С момента начала серийного производства было изготовлено 6,5 тыс. единиц этого оружия.

ШилкаШилка

История создания

В годы Второй мировой войны атаки с воздуха во время марша стали большой проблемой для сухопутных войск: штурмовая авиация, работая на малых высотах, наносила огромный урон живой силе и боевой технике. Немцы, которые в конце войны несли жестокие потери от действий западной авиации, разработали малокалиберную зенитную установку Kugelblitz («Шаровая молния»). Она имела два 30-мм орудия и РЛС, с помощью которой производилось обнаружение противника и наведение на цель. Скорострельность Kugelblitz составляла 850 выстрелов в минуту, на нее даже пытались устанавливать приборы ночного видения. Эта ЗСУ сильно опередила свое время и на многие годы стала предметом изучения и копирования.

Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.

ШилкаШилка

В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.

В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части. Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.

К 1960 году оба зенитных комплекса были готовы, и начались их испытания. ЗСУ-23-4 «Шилка» оказалась в 1,5-2 раза эффективнее своего конкурента в стрельбе по низколетящим скоростным целям, зато «Енисей» превосходил ее по высоте поражения. Комиссия рекомендовала принять на вооружение оба зенитных комплекса. Однако в серию пошла только «Шилка», работы по «Енисею» были приостановлены.

К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.

ШилкаШилка

«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».

В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.

ШилкаШилка

Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.

ЗСУ-23-4 пытались переделать под более мощный 30-мм снаряд, но оказалось, что проще и дешевле построить новую зенитную установку, чем модернизировать старую. Так и было сделано: в 1982 году на вооружение была принята ЗСУ «Тунгуска», вооруженная 30-мм автоматическими пушками.

За годы эксплуатации данного комплекса были разработаны несколько его модификаций.

ШилкаШилка

Описание конструкции

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.

В башне «Шилки» установлено счетверенное 23-мм орудие АЗП-23 «Амур», автоматика которого работает за счет отведения пороховых газов из канала ствола. Каждый ствол оснащен кожухом системы охлаждения и пламегасителем. Подача патрона — боковая, из звена ленты с перекосом патрона. Ленты находятся в патронных коробах. В башне расположены два короба, система для взведения зенитных автоматов – пневматическая.

Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.

Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.

В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.

Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:

  • в автоматическом;
  • в полуавтоматическом;
  • по ракурсным кольцам;
  • по запомненным координатам;
  • по наземным целям.

Автоматический режим стрельбы считается основным.

Радиолокационно-приборный комплекс состоит из следующих элементов:

  • ламповой РЛС 1РЛ33М2;
  • аналогового счётно-решающего прибора;
  • визирного устройства;
  • системы стабилизации.

Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.

ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.

Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.

Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.

В середине 90-х появились модификации «Шилка-М4» и «Шилка-М5» с более совершенными системами управления огнем. Для поражения бронированных целей был создан 23-мм подкалиберный боеприпас.

В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла».

ШилкаШилка

Достоинства и недостатки

Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.

Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.

РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.

Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.

Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.

ШилкаШилка

Технические характеристики

Ниже представлены ТТХ ЗСУ-23-4 «Шилка».

Год принятия на вооружение 1962
Размеры зоны поражения, км:
— по дальности 0-2,5
— по высоте 0-1,5-2
Скорость поражаемых целей, м/c:
— при стрельбе навстречу 450
— при стрельбе вдогон 300
Количество и калибр пушек, мм 4х23
Масса снаряда, кг 0,19
Начальная скорость снаряда, м/c 1000
Возможность стрельбы в движении Да
Всепогодность работы Да
Масса, т 20,5
Расчет, чел. 4

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Егоров Дмитрий

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

ЗСУ-23-4 Шилка. Фото. Видео. ТТХ. Устройство

Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.

Стрельба ЗСУ-23-4 Шилка - видео

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия... Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле... Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

ЗСУ-23-4 Шилка прикрывают танки Т-55 на учениях



Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.

Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».

Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним...»

Самоходная зенитная установка ЗСУ-23-4 Шилка в Кабуле вооружённых сил Демократической Республики Афганистан



А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов...»

Подбитая в Ираке ЗСУ-23-4 Шилка



Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.

Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.

И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия... А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

Модификации ЗСУ-23-4 Шилка

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).

ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.

ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.

ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.

ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

ЗСУ-23-4М4 Шилка-М4



ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.

ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.

ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.



Тактико-технические характеристики ЗСУ-23-4 Шилка

- Разработчик: КБП (ТКБ-507), ОКБ-357 (оптика), ОКБ-40 (шасси), ВНИИ «Сигнал» (приводы наведения)
- Производитель: УМЗ, ММЗ (шасси), ГМЗ (АЗП-23 «Амур»), Туламашзавод (2А7), ЛОМО (оптика): МТЗ (ремонт и модернизация)
- Годы производства: 1964—1982
- Годы эксплуатации: с 1965
- Количество выпущенных, шт.: около 6500

- Экипаж, чел.: 4

Вес ЗСУ-23-4 Шилка

- Боевая масса, т: 21

Габаритные размеры ЗСУ-23-4 Шилка

- Длина корпуса, мм: 6495
- Ширина, мм: 3075
- Высота, мм: 2644—3764
- База, мм: 3828
- Колея, мм: 2500
- Клиренс, мм: 400

Бронирование ЗСУ-23-4 Шилка

- Тип брони: стальная катаная противопульная (9—15 мм)

Вооружение ЗСУ-23-4 Шилка

- Калибр и марка пушки: 4 × 23-мм АЗП-23 «Амур»
- Тип пушки: нарезные малокалиберные автоматические пушки
- Длина ствола, калибров: 82
- Боекомплект пушки: 2000
- Углы ВН, град.: −4…+85°
- Углы ГН, град.: 360°
- Дальность стрельбы, км: 0,2—2,5
- Прицелы: оптический визир, РЛС РПК-2

Двигатель ЗСУ-23-4 Шилка

- Тип двигателя: В-6Р
- Мощность двигателя, л. с.: 280

Скорость ЗСУ-23-4 Шилка

- Скорость по шоссе, км/ч: 50
- Скорость по пересечённой местности, км/ч: до 30

- Запас хода по шоссе, км: 450
- Запас хода по пересечённой местности, км: 300
- Удельная мощность, л. с./т: 14,7
- Тип подвески: индивидуальная торсионная

- Преодолеваемый подъём, град.: 30°
- Преодолеваемая стенка, м: 0,7
- Преодолеваемый ров, м: 2,5
- Преодолеваемый брод, м: 1,0



Фото ЗСУ-23-4 Шилка

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности



Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

You have no rights to post comments

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото) » Триникси

Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.

Далее текст автора:

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.
Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:
«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места...

На фото: Кандагар. Нагаханский поворот. 1986 г. ЗСУ-23-4... "ШИЛКА"... "ШАЙТАН-АРБА"

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия... Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле... Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».
Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.
Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

На фото: «Шилка» на Ближнем Востоке

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

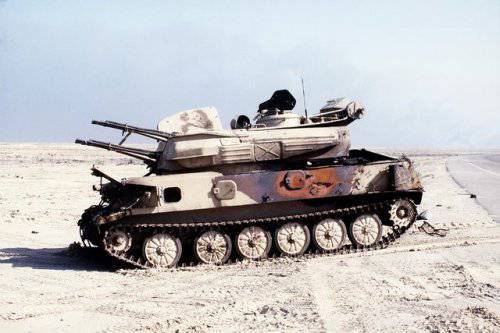

На фото: Иракская ЗСУ-23-4М, поврежденная в ходе операции «Буря в пустыне»


ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».
Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним...»

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене.
«В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.
И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

На фото: ЗСУ-23-4М армии ГДР

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов...»
Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.
Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.
Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».
В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам...
У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.
И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия... А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».
У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

На фото: Египетские «Шилки» на параде 1973 г.

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.
Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

На фото: ЗСУ-23-4 прикрывают танки Т-55 на учениях

ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)
ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)
ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)
ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)
ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)
ЗСУ-23-4 «Шилка» и история ее успеха (16 фото)

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4 «Шилка» является настоящей легендой среди зенитных самоходных установок (ЗСУ), а ее долгая войсковая жизнь заслуживает исключительно уважения. Данная ЗСУ – это пример рационального отношения к боевой технике, которая уже снята с производства, но еще в состоянии выполнять возложенные на нее задачи.
Несмотря на то, что серийное производство ЗСУ-23-4 «Шилка», названной так в честь реки, левого притока Амура, было прекращено еще в 1982 году, модернизации данной установки продолжают появляться сегодня не только в России, но и в других странах – Польше, Украине, а сама ЗСУ по-прежнему находится на вооружении сухопутных войск РФ.

ЗСУ-23-4 «Шилка» (индекс ГРАУ 2А6) – советская зенитная самоходная установка, предназначенная для непосредственного прикрытия наземных войск, поражения различных низколетящих воздушных целей (вертолеты, самолеты, БПЛА, крылатые ракеты), а также наземных (надводных) целей как огнем с места, так и при стрельбе с коротких остановок или в движении. Разработкой комплекса занималось знаменитое КБ Прибостроения из города Тула, а производством УМЗ – Ульяновский механический завод, входящий сегодня в состав «Концерна ВКО «Алмаз-Антей». Предприятие занимается модернизацией ЗСУ-23-4 «Шилка» и в настоящее время. В Советском Союзе данная ЗСУ входила в состав подразделений ПВО сухопутных войск полкового звена. Серийное производство установки, которая была вооружена счетверенной автоматической 23-мм пушкой с темпом стрельбы 3400 выстрелов в минуту, началось в 1964 году и продолжалось вплоть до 1982 года. Всего за это время было собрано порядка 6,5 тысяч ЗСУ данного типа.

Практически ни один из военных конфликтов второй половины XX века не обошелся без использования данной боевой машины. «Шилка» участвовала в боях на территории Вьетнама, где была достаточно серьезной угрозой для американских летчиков. Активно использовалась в арабо-израильских войнах, гражданской войне в Анголе, в ливийско-египетском конфликте, ирано-иракской и эфиопо-сомалийских войнах, в боевых действиях на Балканах и в зоне Персидского залива. СССР широко использовал данные ЗСУ во время войны в Афганистане. В Афгане «Шилки» использовались не в качестве систем ПВО, а в качестве боевых машин поддержки пехоты, наводя настоящий ужас на душманов. За колоссальную боевую мощь четырех спаренных автоматических пушек, обладающих огромной скорострельностью, афганские моджахеды прозвали «Шилку» – «шайтан-арбой» – чертовой телегой. При отсутствии реальной угрозы с воздуха установка использовалась для ведения огня по различным наземным целям, в том числе легкобронированным, на расстоянии до 2-2,5 км она могла легко подавить огнем любые укрепления противника.

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4 «Шилка»


При этом «Шилка» остается востребованной и в XXI веке. Данная ЗСУ активно используется в военном конфликте на территории Сирии. Здесь ее также используют в качестве машины огневой поддержки, которая прикрывает действие атакующих пехотных подразделений и танков. Плотным огнем скорострельных пушек установка уничтожает пулеметчиков, снайперов и гранатометчиков противника. Особенно эффективна данная установка при ведении боевых действий в условиях плотной городской застройки. Угол подъема автоматических 23-мм орудий составляет 85 градусов, что позволяет легко подавлять позиции боевиков, расположенные даже на верхних этажах зданий. По словам военных экспертов, без участия ЗСУ-23-4 в Сирии в последнее время не проводится ни одна масштабная армейская операция.

Счетверенная автоматическая 23-мм пушка, обладая высокой скорострельностью и большой начальной скоростью полета снарядов, в состоянии создать настоящее «море» огня. Поэтому даже танк, который попадает под ее обстрел, может быть выведен из боя, потеряв практически всё навесное оборудование и приборы наблюдения. Хотя современные зенитно-ракетные и ракетно-пушечные комплексы ПВО, имеющиеся в распоряжении Сухопутных войск России, превосходят «Шилку» по своим параметрам и характеристикам, главным достоинством ЗСУ остается возможность ее использования на передовой линии при непосредственном соприкосновении с войсками противника. Спасает наличие противоосколочной и противопульной брони.

До сих пор установка ЗСУ-23-4 стоит на вооружении десятков стран мира, являясь недорогим, но при этом универсальным средством для решения различных боевых задач. В то же время появление на сцене новых средств воздушного нападения и нарастание темпов современного боя сделали необходимым процесс модернизации установки. Счет используемых в разных армиях мира «Шилок» все еще идет на сотни. При этом несмотря на свой уже достаточно почетный возраст, альтернативы им часто нет. Особенно, принимая во внимание тот факт, что не каждое государство может позволить себе приобретение новых ЗСУ. В этих условиях задача модернизации машины-ветерана лишь становится более актуальной.

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4М4 «Шилка-М4»


Специалисты и военные эксперты считают, что одним из лучших вариантов модернизации и «осовременивания» данной боевой машины является российский вариант ЗСУ-23-4М4 «Шилка-М4». Данный вариант модернизации установки неоднократно демонстрировался на выставках как в Нижнем Тагиле, так и в Подмосковном парке «Патриот». Огневые и ходовые возможности ЗСУ «Шилка-М4» демонстрировались и в рамках Международного военно-технического форума «Армия-2018» на полигоне Алабино. По заверениям разработчиков, возможности модернизированной «Шилки» по противоздушной обороне подразделений сухопутных войск во всех видах боевых действий и противовоздушной обороне стационарных объектов существенно возросли.

ЗСУ-23-4М4 представляет собой модернизированный вариант установки с новой радиолокационной СУО (системой управления огнем) и возможностью установки ЗРК «Стрелец». Обновление СУО сопровождается заменой существующей РЛС на вновь созданную станцию того же частотного диапазона на твердотельной элементной базе с улучшенным набором характеристик. ЗРК «Стрелец» предназначен для обеспечения автоматизированного дистанционного одиночного, последовательного запуска ЗУР типа «Игла» с разнообразных носителей наземного, морского или воздушного базирования. При установке на носителе двух и более боевых модулей «Стрелец» становится возможным осуществление залповых пусков двух ракет по одной цели, что существенно увеличивает шансы ее поражения. Размещение данного комплекса фактически превращает «Шилку» в настоящую ракетно-пушечную зенитную установку.

Также в состав батареи комплекса введен ППРУ – подвижный пункт разведки и управления «Сборка М1» в качестве командного пункта (КП) и телекодовый канал связи для обмена информацией между КП и ЗСУ. На борту модернизированной машины произведена замена аналогового счетно-решающего прибора на современную цифровую вычислительную систему (ЦВС), монтируется цифровая следящая система. Затронула модернизация и гусеничное шасси. Модернизация ходовой направлена на улучшение маневренности и управляемости самоходной установки, а также уменьшение трудоемкости ее эксплуатации и технического обслуживания. Также меняется радиостанция и активный прибор ночного видения, на смену которому пришел пассивный. На модернизированную версию устанавливается также система автоматизированного контроля работоспособности радиоэлектронной аппаратуры и кондиционер, который улучшает условия работы экипажа, что особенно необходимо в условиях эксплуатации в жарком климате. Численность экипажа самоходки осталась неизменной – 4 человека.

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4М4 «Шилка-М4»

Получив в рамках модернизации новую аппаратуру и оборудование, «Шилка-М4» сохранила при этом свое главное и проверенное годами вооружение – счетверенную 23-мм автоматическую пушку 2А7М, которая легко наводится в любом направлении по азимуту с углами склонения/возвышения от -4 до +85 градусов. Эффективная стрельба из данной артиллерийской установки возможна на дистанцию до 2-2,5 километров при начальной скорости полета снарядов 950-970 м/с. Досягаемость установки по высоте составляет 1,5 километра. Данная артиллерийская установка может эффективно использоваться для обстрела летящих целей, перемещающихся со скоростью до 500 м/с. В то же время при использовании зенитных управляемых ракет «Игла» ЗРК «Стрелец» (на боевой машине имеется 4 таких ракеты) дальность поражения целей увеличивается до 5 километров, высота – до 3,5 километров.

Стандартный боекомплект ЗСУ «Шилка-М4» состоит из 2000 23-мм выстрелов и 4 ракет «Игла». При действии в единой системе ПВО максимальная дальность обнаружения воздушных целей может достигать 34 километров. Максимальная дальность сопровождения цели радиоканалом составляет 10 километров, минимальная – 200 метров. Минимальная высота сопровождения воздушных целей радиоканалом составляет 20 метров. Расход снарядов на одну сбитую воздушную цель оценивается в 300-600 выстрелов. Вероятность поражения воздушной цели за один пролет при расходе 300 выстрелов оценивается в 0,5.

В отличие от своих предшественников, модификация «Шилка-М4» в состоянии работать в условиях сложной помеховой обстановки, а также эффективно обнаруживать воздушные цели, летящие на малых высотах. Автоматика обновленного зенитного комплекса самостоятельно вносит поправки на износ стволов пушек и метеорологические условия, а также учитывает иные факторы, влияющие на траекторию полета снарядов и, как следствие, точность стрельбы. Одновременно с вариантом модернизации «Шилка-М4» существует также вариант модернизации ЗСУ-23-4М5, который отличается наличием оптико-локационного канала в составе СУО, способного гарантировать боевую работу ЗСУ в условиях постановки сильных помех, мешающих работе ее РЛС. В проекте модернизации «Шилка-М5» предлагалось также оснащать боевую машину лазерным дальномером и дополнительным телевизионным визиром. Проводимые в настоящее время модернизации легендарной ЗСУ «Шилка» обеспечивают комплексу вторую жизнь и возможность оставаться на вооружении российской армии и армий других стран на протяжении еще длительного периода времени.

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»
ЗСУ-23-4М4 «Шилка-М4»

Источники информации:
http://nvo.ng.ru/armament/2018-09-13/2_1013_fire.html
https://tvzvezda.ru/news/forces/content/201708080821-ynjz.htm
http://www.vestnik-rm.ru/news-4-13544.htm
Материалы из открытых источников

ЗСУ-23-4 Шилка 23-мм самоходная зенитная гусеничная бронированная установка | Россия Российская армия Транспортная система артиллерийская система УК

  • Главная
    • Свяжитесь с нами
    • Международные выставки обороны и безопасности 2020
    • Информация о файлах cookie
    • Контактная форма
    • Бизнес-подразделения
      • Air Recognition
      • Navy Recognition
      • Defense & Security Web TV
      • 18 World Army Pictures
      • Secure Access
    • Новости
      • Global Defense & Security News
        • 2020
          • Январь
          • Февраль
          • Март
          • Апрель
          • Май
          • Июнь
          • Июль
          • августа
          • 000
          3 Январь
        • августа
        • 000
        3
      • февраля
      • марта
      • апреля
      • мая
      • июня
      • июля
      • августа
      • сентября
      • октября
      • ноября
      • декабря
    • ноября
    • 0003 апреля 0003
    • май
    • июнь
    • июль
    • август
    • сентябрь
    • октябрь
    • ноябрь
    • декабрь
  • 2017
    • январь
    • февраль
    • март
    • июнь
    • 0003 июнь 0003 апрель 000
    • августа
    • сентября
    • октября
    • ноября
    • декабря
  • 2016
    • января
    • февраля
    • марта
    • апреля
    • мая
    • июня
    • июля
    • 0003 сентября 000
    • ноября
    • декабря
  • 2015
    • января
    • февраля
    • марта
    • апреля
    • мая
    • мая
    • июня
    • июля
    • августа
    • ноября
    • 0003 сентября 000
  • 2014
    • Январь
    • Февраль
    • Март
    • Апрель
    • Май
    • Июнь
    • Июль
    • Август
    • Сентябрь
    • Октябрь
    • Ноябрь
    • 83 Декабрь 000 2013 000 Февраль
    • Март
    • Апрель
    • Май
    • Июнь
    • Июль
    • Август
    • Сентябрь
    • Октябрь
    • Ноябрь
    • Декабрь
  • 2012
    • Март
    • 0003 Апрель 0003 Апрель 0003 Май
    • Июнь
    • Июль
    • Август
    • Сентябрь
    • Октябрь
    • Ноябрь
    • Декабрь
  • 2011
    • Январь
    • Февраль
    • Март
    • Май
    • 0003 Июнь 0003 Июнь 0003 JUIL let
    • август
    • Août
    • сентябрь
    • октябрь
    • ноябрь
    • декабрь
    • Ливийский конфликт
    • Армия США
    • Джуин
    • Янвье
    • Феврие
    • Британская армия
    • Марс
    • Британская армия
  • 2010
    • Январь
    • Февраль
    • Март
    • Апрель
    • Май
    • Июнь
    • Июль
    • Август
    • Октябрь
    • Сентябрь
    • Ноябрь
    • 0003 Декабрь 0003 Сентябрь
    • Ноябрь
    • 0003 Декабрь
    • 0003
    • 2009
    • 2008
    • 2007
    • 2006
    • 2005
    • 2004
  • События выставки «Оборона и безопасность»
    • Участники выставки MSPO 2020 Посетители
      • Новости MSPO 2020 Официальная передача Daily
      • MSPO TV Official Pictures
    • Участники выставки DX Korea 2020 Посетители
      • Новости DX Korea 2020 Официальное шоу Ежедневно
      • Официальное веб-телевидение DX Korea 2020 TV - изображения
    • Новостное шоу Defexpo 2020 Ежедневно
      • Интернет-телевидение DefExpo 2020 - изображения
    • UMEX 2020 Экспоненты Информация для посетителей
      • Новости UMEX 2020 Официальное шоу Ежедневно
      • Официальное веб-телевидение UMEX 2020 TV - Фотографии
    • DSA NATSEC 2020 Информация для посетителей
      • DSA NATSEC 2020 Новости Официальное шоу Ежедневно
      • DSA NATSEC 2020 TV Официальное веб-телевидение - Фотографии
    • Eurosatory 2020 Информация для посетителей
      • Новости Eurosatory 2020 Официальная онлайн-газета
      • Eurosatory 2020 TV Web Television
    • Информация для посетителей участников выставки KADEX 2020
      • Официальное веб-телевидение KADEX 2020 TV - Фотографии
      • 2020 Новости
      • KADEX Официальное веб-телевидение Шоу Ежедневно 90 005
    • Defense & Security Exhibition 2019 архив новостей
      • GDA 2019 News Official Show Daily
        • GDA 2019 TV Web Television - Фотографии
      • ShieldAfrica 2019 Посетители Информация для участников
        • ShieldAfrica 2019 Официальные новости онлайн
        • ShieldAfrica 2019 Official web Телевидение - Изображения - Видео
      • IDEX 2019 Информация для посетителей
        • Новости IDEX 2019 Официальное онлайн-шоу Ежедневно
        • IDEX 2019 TV - Фотографии - Видео
      • Enforce TAC 2019 News Show Daily
        • Enforce TAC 2019 Web TV - Фотографии - Видео
      • MILEX 2019 Новости Онлайн-шоу Ежедневно Минск Беларусь
        • MILEX 2019 TV Web Телевидение выставка изображений защиты Беларусь
      • SITDEF 2019 Посетители Информация для участников
        • Новости SITDEF 2019 Официальное онлайн-шоу Ежедневно
        • Официальный сайт SITDEF 2019 TV - Картинки
        • 90 018
        • SOFINS 2019 News Online Show Daily
          • SOFINS 2019 TV Web Pictures Video
        • LAAD 2019 News Online Show Daily
          • LAAD 2019 TV Web Pictures Video
        • IDEF 2019 News Online Show Daily
          • IDEF 2019 TV Веб-изображения Видео
        • Новости FEINDEF 2019 Интернет-шоу Ежедневно
          • FEINDEF 2019 TV Веб-изображения Видео
        • Новости IDET 2019 Интернет-шоу Ежедневно
          • IDET 2019 TV Интернет-фотографии Видео
        • ISDEF 2019 Посетители Информация для участников
          • Новости ISDEF 2019 Официальная выставка Ежедневно
          • Официальное веб-телевидение ISDEF 2019 - Изображения
        • Партнер 2019 Новости Онлайн-шоу Ежедневно
          • Партнер 2019 ТВ Веб-телевидение Фотографии
        • Армия-2019 Новости Россия Онлайн-шоу Ежедневно
          • Армия-2019 TV Web Television - Изображения - Видео
        • Milipol Paris 2019 Новости на line Show Daily
          • Milipol Paris 2019 TV Web Television - Фотографии
        • ExpoDefensa 2019 Участники - Посетители - Информация
          • ExpoDefensa 2019 News Show Daily
          • ExpoDefensa 2019 TV Web Television Фотографии
        • BIDEC 2019 Информация о посетителях
        • BIDEC 2019 Новости BIDEC 2019 Официальное онлайн-шоу Ежедневно
        • Официальное веб-телевидение BIDEC 2019 TV
      • Новости онлайн-шоу в США за 2019 год
        • Интернет-телевидение в США за 2019 год
      • Информация для посетителей участников выставки DSEI 2019
        • Ежедневные официальные новости DSEI 2019 в Интернете Land Zone
        • DSEI 2019 TV Official Web Television Land Zone - Pictures
      • MSPO 2019 Информация для посетителей
        • MSPO 2019 News Official Foreign Show Daily
        • MSPO 2019 TV Official Web Television
      • Новости обороны и безопасности Таиланда 2019 Новости Официальное шоу Да ily
        • Defence and Security Thailand 2019 TV Официальное веб-телевидение
    • Defense & Security Exhibition 2018 Архив новостей
      • BSDA 2018 Новости онлайн-шоу Ежедневно
        • BSDA 2018 Web TV images
      • KADEX 2018 Информация для посетителей
        • Новости KADEX 2018 Официальное онлайн-шоу Ежедневно
        • Официальное веб-телевидение KADEX 2018 - Изображения
      • SOFIC 2018 Новости Онлайн-шоу Ежедневно
        • Фотографии SOFIC 2018 Web TV
      • Warrior Competition 2018 Новости KASOTC
        • Warrior Competition 2018 Телевизионные изображения KASOTC
      • DefExpo 2018 News Show Daily
        • DEfExpo 2018 Web TV - Фотографии
      • DSA 2018 Информация для посетителей
        • DSA 2018 News Official Online Show Daily
        • DSA 2018 Official Web TV - Pictures
        SOFEX5
      • Посетители 2018 Информация для участников 900 02
      • Официальное онлайн-шоу SOFEX 2018 Ежедневные новости
      • Официальное веб-телевидение SOFEX 2018 - Изображения
    • Enforce Tac 2018 News
      • Enforce Tac 2018 TV Web Television Pictures
    • Singapore AirShow 2018 News
    • Shot Show 2018 News Show Ежедневно
    • IAV 2018 News Show Ежедневно
    • UMEX 2018 UAE News
      • Официальное веб-телевидение UMEX 2018 - Фотографии
    • Eurosatory 2018 Посетители Информация для участников
      • Eurosatory 2018 Официальные новости онлайн
      • Eurosatory 2018 TV - Изображения - Видео
    • AirShow China 2018 News Online Show Daily
      • AirShow China 2018 Web TV - Фотографии - Видео
    • IndoDefence 2018 Информация для посетителей
      • IndoDefence 2018 News Official Online Show Daily
      • IndoDefence 2018 Official Web TV - Pictures - Video
    • IDEAS 2018 Посетители Информация для участников rutation
      • ИДЕИ 2018 Новости Официальное онлайн-шоу Ежедневно
      • ИДЕИ 2018 Официальное веб-телевидение - Фотографии - Видео
    • EDEX 2018 Информация для посетителей
      • Новости EDEX 2018 Официальное онлайн-шоу Ежедневно
      • Официальное веб-телевидение EDEX 2018 - Изображения
    • AUSA 2018 News Online Show Daily
      • AUSA 2018 TV - Pictures - Video
    • AAD 2018 Посетители Информация для участников
      • Новости AAD 2018 Официальное шоу Ежедневно
      • Официальное веб-телевидение AAD 2018 - Изображения
    • DVD 2018 Новости Онлайн-шоу Ежедневно
      • DVD 2018 TV - Картинки - видео
    • ADEX 2018 Информация для посетителей
      • Официальные новости ADEX 2018 в Интернете
      • Официальное веб-телевидение ADEX 2018 - Картинки - видео
    • DX Korea 2018 Информация для посетителей
      • DX Korea 2018 Новости Официальная выставка Daily
      • DX Korea 2018 Of официальное веб-телевидение - Фотографии
    • Новости Армия-2018 Онлайн-шоу Ежедневно
      • Российское веб-телевидение Армия-2018 - Фотографии - Видео
    • MSPO 2018 Информация для посетителей
      • MSPO 2018 Официальные новости онлайн
      • MSPO 2018 Официальные Интернет-телевидение - Изображения - Видео
  • Выставка Defense & Security 2017 Архив новостей
    • Новости ShieldAfrica 2017 Участники Посетители
      • Интернет-шоу Shield Africa 2017 Ежедневные новости - Отчет - Охват
      • ShieldAfrica 2017 Web TV Television - фотографии - Видео
    • LAAD 2017 Новости Экспоненты Посетители
      • LAAD 2017 Online Show Daily News - Отчет - Охват
      • LAAD 2017 Web TV Television - Фотографии - Видео
    • IDEX 2017 Новости Участники выставки
      • Официальное онлайн-шоу IDEX 2017 Ежедневные новости
      • IDEX 2017 Web TV Television - изображения - Видео
    • 9000 3 SOFINS 2017 Новости Экспоненты Посетители
      • SOFINS 2017 Официальное онлайн-шоу Ежедневные новости
      • SOFINS 2017 TV Официальное веб-телевидение - фотографии - Видео
    • SITDEF 2017 Экспоненты Посетители Новости
      • Новости SITDEF 2017 Официальное онлайн-шоу Ежедневный отчет 9000DEF
      • Официальное веб-телевидение 2017 года - изображения - Видео
    • Ежедневные новости онлайн-шоу SOFIC 2017 - Отчет - Охват
      • Веб-телевидение SOFIC 2017 - Видео
    • Новости IDEF 2017 Посетители Участники
      • Интернет-шоу IDEF 2017 Ежедневно Новости
      • IDEF 2017 Web TV Television - Изображения - Видео
    • IDET 2017 Экспоненты Посетители Новости
      • Новости IDET 2017 Официальное онлайн-шоу Ежедневный отчет Охват
      • Официальное веб-телевидение IDET 2017 - Видео
    • Партнер 2017 Интернет-шоу Daily News
      • Партнер 2017 Web TV Televis ion - Фотографии - Видео
    • Новости армии-2017 Онлайн-шоу Ежедневно
      • Фотографии веб-телевидения Army-2017
    • MSPO 2017 Новости Посетители Экспоненты
      • Онлайн-выставка MSPO 2017 Ежедневные новости - Освещение - Отчет
      • MSPO 2017 Official Интернет-телевидение Телевидение - изображения - Видео
    • Онлайн-шоу AUSA 2017 Ежедневные новости
    • Expodefensa 2017 Новости Экспоненты Посетители
      • Expodefensa 2017 Онлайн-шоу Ежедневные новости
      • Expodefensa 2017 TV - Изображения - Видео
    • Оружие и безопасность показать Daily News
      • Arms & Security 2017 Web TV Television - Изображения - Видео
    • Новости BIDEC 2017 Посетители Экспоненты
      • Официальное онлайн-шоу BIDEC 2017 Daily News
      • Официальное веб-телевидение BIDEC 2017 - Изображения - Видео
    • Оборона и безопасность Таиланд 2017 Официальное онлайн-шоу Daily News
      • Defense & Securi ty Тайланд 2017 Официальное веб-телевидение - Изображения - Видео
    • Milipol Paris 2017 Online Show Daily News
      • Milipol Paris 2017 TV - Картинки - Видео
    • GDA 2017 Online Show Daily News
    • ADEX 2017 South Korea Online Show Daily Новости
      • ADEX 2017 Корея Официальное веб-телевидение - Видео
    • Новости DSEI 2017 Посетители Экспоненты
      • Новости DSEI 2017 Ежедневно
      • Галерея изображений DSEI 2017
  • Выставка обороны и безопасности 2016 Архив новостей
    • ИДЕИ 2016 Новости Посетители Экспоненты
      • ИДЕИ 2016 Официальное онлайн-шоу Ежедневные новости
      • ИДЕИ 2016 Официальное веб-телевидение 2016 - Фотографии - Видео
    • Порт высоких технологий 2016 Новости Участники выставки
      • Порт высоких технологий 2016 Веб-телевидение - Фотографии - Видео
      • Ежедневные новости онлайн-выставки High Tech Port 2016 - Освещение - Отчет 9 0005
    • Ежедневные новости онлайн-шоу Airshow China 2016 - Отчет - Охват
      • Airshow China 2016 Web TV Телевидение - Изображения - Видео
    • INDO DEFENSE 2016 Online Show Daily News - Report - Охват
      • INDO DEFENSE 2016 Web TV Television - Фотографии - Видео
    • Ежедневные новости онлайн-шоу AUSA 2016 - Отчет - Освещение
      • Официальное веб-телевидение AUSA 2016 - Фотографии - Видео
    • ADEX 2016 Новости Посетители Экспоненты
      • ADEX 2016 Официальные новости онлайн-шоу Ежедневные новости - Отчет - Охват
      • Официальное веб-телевидение ADEX 2016 - Фотографии - Видео
    • Ежедневные новости онлайн-шоу AAD 2016 - Освещение - Отчет
      • Веб-телевидение AAD 2016 - Видео - Видео
    • Армия 2016 Новости Участники выставки
      • Ежедневные новости онлайн-шоу «Армия 2016» - Освещение - Отчет
      • Официальное веб-телевидение «Армия-2016» - изображение res - Видео
    • MSPO 2016 новости посетители экспоненты
      • MSPO 2016 Официальное веб-телевидение - фотографии - Видео
      • MSPO 2016 Online Show Daily News - Освещение - Отчет
    • Eurosatory 2016 Новости Участники выставки
      • Eurosatory 2016 Official Новости онлайн - Отчет - Освещение
      • Интернет-телевидение Eurosatory 2016 - Фотографии - Видео
    • Новости KADEX 2016 Посетители Экспоненты
      • Официальное онлайн-шоу KADEX 2016 Ежедневные новости - Освещение - Отчет
      • Интернет-телевидение KADEX 2016 - фотографии - Видео
    • Новости SOFEX 2016 Участники Посетители
      • Официальное онлайн-шоу SOFEX 2016 Ежедневные новости
      • Официальное веб-телевидение SOFEX 2016 - изображения - Видео
    • Warrior Competition 2016 KASOTC Освещение - Отчет - Новости
      • Warrior Pictures Competition 2016 KASOTC - Видеогалерея
    • DSA 2016 Новости Посетители Экспоненты
      • DSA 2016 Официальная онлайн-выставка Ежедневные новости - Отчет - Охват
      • DSA 2016 Официальное веб-телевидение - фотографии - Видео
    • Defexpo 2016 Online Show Daily News
      • Defexpo 2016 Web TV Television - изображения - Видео
    • Defexpo 2016 Официальная онлайн-выставка Ежедневные новости - Освещение - Отчет
      • DefExpo 2016 Интернет-телевидение - фотографии - Видео
    • ISNR 2016 Онлайн-выставка Ежедневные новости
    • KIDEC 2016 новости посетители экспоненты
      • KIDEC 2016 Официальная онлайн-выставка Ежедневные новости - Освещение - Отчет
      • Официальное веб-телевидение KIDEC 2016 - Фотографии - Видео
    • Онлайн-выставка IWA 2016 Ежедневные новости
  • Выставка обороны и безопасности 2015 Архив новостей
    • Expodefensa 2015 Новости Участники выставки Посетители
      • Онлайн-выставка Expodefensa 2015 Ежедневные новости - Освещение - Отчет
      • Expodefensa 2015 Web TV Телевидение - Изображения - Видео
    • Новости Milipol 2015 - Отчет - Освещение
      • Веб-телевидение Milipol 2015 - Изображения
    • Онлайн-шоу AUSA 2015 Ежедневные новости - Освещение - Отчет
    • Новости обороны и безопасности 2015 Посетители Экспоненты
      • Оборона И безопасность 2015 Официальное онлайн-шоу Ежедневно
      • Оборона и безопасность 2015 Фотографии - Видео - Веб-телевидение
    • Новости APHS 2015 Участники Посетители
      • Онлайн-шоу APHS 2015 Ежедневные новости - Освещение - Отчет
      • Веб-телевидение APHS 2015 - изображения - Видео
    • Новости MSPO 2015 Участники Посетители
      • Официальное онлайн-шоу MSPO 2015 Ежедневные новости - Освещение - Отчет
      • Официальное веб-телевидение MSPO 2015 - фотографии - Видео
    • RAE 2015 Новости Участники выставки Посетители
      • RAE 2015 Официальный онлайн Show Daily News - Освещение - Отчет
      • Официальное веб-телевидение RAE 2015 года - изображение es - Видео
    • DSEI 2015 Новости Участники Посетители
.

Украина создаст зенитный ракетно-артиллерийский комплекс для Индии

Несколько дней назад в Индии завершилась выставка вооружения и военной техники Defexpo-2014. В ходе этого мероприятия было подписано несколько договоров на поставку различной продукции военного назначения. Кроме того, по итогам выставки подписаны контракты и меморандумы о сотрудничестве. Так, Украина и Индия намерены создать новый зенитный ракетно-артиллерийский комплекс (ЗРК) для индийских вооруженных сил.
По данным официального сайта украинского государственного концерна «Укроборонпром», представители госпредприятия ГПХ «Спецтехноэкспорт» (Украина) и компании Larsen & Toubro ltd.(Индия) подписали контракт на создание НИЦ для участия в тендере министерства обороны Индии. Вооруженные силы Индии намерены закупить 138 единиц перспективной зенитной системы, а украинская оборонная промышленность совместно с индийской собираются создать такую ​​технику и получить крупный контракт. Согласно опубликованным данным, индийская компания Larsen & Toubro ltd. получит тендерную документацию и сможет участвовать в тендере. Украинская сторона, в свою очередь, обязуется поставить одну боевую и одну командирскую машину перспективного зенитного комплекса.

С украинской стороны к работе будут привлечены несколько оборонных предприятий концерна «Укроборонпром». Так, строительством командирской машины нового ЗРАК займется Харьковский автомобильный завод. Боевая машина комплекса должна быть изготовлена ​​Государственным космическим конструкторским бюро «Луч» (Киев). Пушка для зенитного комплекса должна быть представлена ​​киевским конструкторским бюро Artillery Armament. Сроки постройки двух автомобилей нового ЗРАК пока не разглашаются.

Если перспективный зенитно-ракетно-артиллерийский комплекс, который будут создавать украинские специалисты, будет организован Минобороны Индии и будет принят на вооружение, сотрудничество двух стран в военно-технической сфере выйдет на новый уровень. , Стоит отметить, что в последнее время страны постоянно расширяют сотрудничество. В ходе недавней выставки Defexpo-2014 заместитель генерального директора Укроборонпрома М. Глущенко рассказал о динамике d

.

NIDALE 1/35 TS 023 ZSU 23 4 Shilka Самоходное зенитное орудие пластиковое Meng Модель модельного набора Рождественские подарки | модельный набор | meng modelkit model

Meng Model 1/35 TS-023 ZSU-23-4 Shilka Самоходная зенитная артиллерийская установка пластиковой сборки модель

(Дорогой друг, добро пожаловать в мой магазин, потому что почтовое отделение Китая запрещает пересылку жидкости. Все товары не включают Клей и краска, надеюсь, вы понимаете)


Доставка:

- Товар будет отправлен 3 рабочих дня после получения оплаты.Доставка осуществляется с понедельника по воскресенье.

Мы поддерживаем несколько способов доставки: EMS, авиа-отправление Почты Китая, ePacket, которые могут взимать различные сборы. Вы можете выбрать один способ по своему усмотрению.

Время доставки:

Время доставки авиапочтой нестабильно. Если вы не можете дождаться, выберите другой более быстрый способ доставки или свяжитесь с нами!

DHL Около 5-8 дней www.dhl.com

UPS Около 5-8 дней www.ups.com

Fedex Около 5-8 дней www.fedex.com

Материковая часть Китая EMS Большинство регионов 6-12 дней www.ems.com.cn

Авиапочта Китая Большинство регионов 3-5 недель, Бразилия иногда может занять 8-12 недель! intmail.183.com.cn

Epacket (в США) Около 10-15 дней www.ems.com.cn

Политика возврата:

Мы принимаем возврат в течение 14 дней.

Если у вас возникли проблемы с вашим товаром и вы хотите полностью вернуть деньги или обменять, свяжитесь со мной, я отвечу на ваш запрос как можно скорее.

Служба поддержки клиентов:

Если у вас есть какие-либо вопросы / проблемы относительно вашего товара, свяжитесь с нами. Я свяжусь с вами в течение 24 часов, я сделаю все возможное, чтобы помочь вам. Спасибо.

,

Противовоздушная оборона, Dimension Stone, Природные строительные камни, Stone, h स्टोन в Bhilwara, Virtus Exports & Imports

ПВО, Размерный Камень, Природные Строительные Камни, Камень, स्टोन в Bhilwara, Virtus Exports & Imports | ID: 8972072297

Описание продукта

  • Зенитный ракетный комплекс С-125-2Д, ПЕЧОРА-2Д
  • Модернизация или передача технологий (ТОТ) противотанкового ракетного комплекса - СКИФФ (Система 215Т)
  • Зенитные комплексы «ДОНЕЦ» (Модернизированный комплекс АА «ШИЛКА»)
  • Продление срока службы с воздуха на воздух
  • Ракеты противовоздушной обороны, а также
  • Передача технологий (ТОТ)
  • Средства автоматизации для ПВО, ВВС и гражданской авиации.
  • Система организации воздушного движения.
  • Автоматизированные системы командных пунктов ПВО разного уровня.
  • Автоматизированные системы для аэродромов ВВС и КП
  • Рабочие места для персонала оперативного управления FA
  • Устройства извлечения радиолокационных данных
  • Устройства для извлечения радиовысотомеров
  • Модернизация и модернизация радаров
  • Интерфейс к системам управления оружием ADM
  • Системы цифровой связи
  • Запись голосовых и радиолокационных данных
  • Интеграция гражданских и военных систем
  • Системы моделирования и обучения
  • Гражданские системы и средства УВД

Copywrite © 2012 Virtus Exports & Imports Pvt Ltd | Разработано InnovativeMindz


Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2002

Юридический статус Фирмы Частное общество с ограниченной ответственностью

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот Rs.50 лакх - 1 крор

Участник IndiaMART с марта 2011 г.

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
