57-мм Автоматическая Зенитная Пушка С-60 1950 Года

29.04.2019

Советский зенитно-артиллерийский комплекс С-60 представляет собой универсальную высокоэффективную артиллерийскую систему, способную выполнять широкий спектр тактических задач. Основное назначение комплекса — противодействие налетам фронтовой авиации противника в полосе действия стрелковых полков и дивизий, для защиты наиболее важных тактических и стратегических объектов военной и гражданской инфраструктуры. Мощный калибр и удачная конструкция позволяет использовать орудие в качестве эффективного противотанкового средства.

Разработка орудия и его серийное производство

В Советской Армии в конце 40-х годов основной парк системы армейской ПВО составляли 37-мм и 85-мм зенитные орудия времен Второй мировой войны. На фоне усиления действий фронтовой авиации, представленной реактивными машинами, требовалось создать совершенно новое эффективное средство ПВО, способное защитить места дислокации войск, военные склады и важные стратегические объекты от ударов с воздуха.

Для этих целей советские конструкторы постарались использовать прекрасные баллистические характеристики 57-мм зенитного орудия, спроектированного еще в 1944 году в ЦАКБ Грабина. Основные проектные работы велись в НИИ-58 под руководством Л. Локтева, где уже к концу 1946 года удалось создать принципиально новую артиллерийскую систему. После проведения полигонных испытаний и устранения недостатков новое орудие под маркой АЗП -57 было принята в 1950 году на вооружение.

Созданный на базе нового орудия зенитно-артиллерийский комплекс С-60 полностью заменил в войсках ПВО старые отечественные артиллерийские зенитные системы.

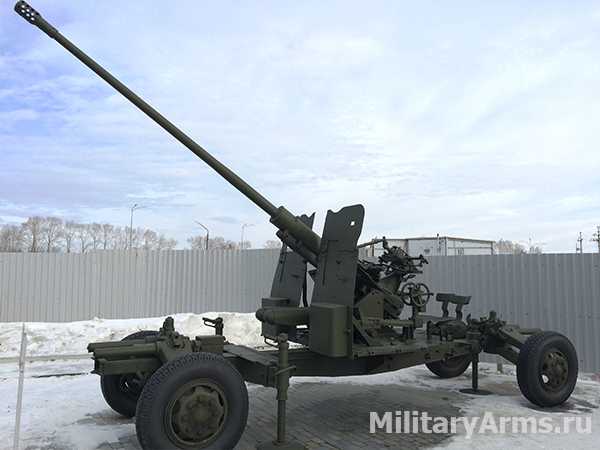

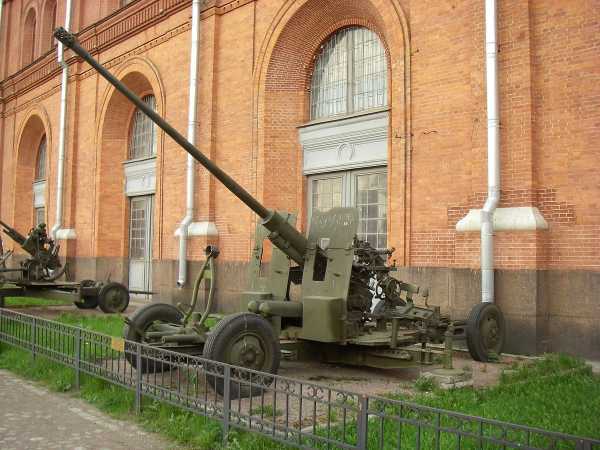

Советская 57-мм автоматическая зенитная пушка С-60 1950 года в экспозиции Военно-исторического музея «Кронверк», Санкт-Петербург

Серийно комплекс выпускался в течение семи лет, с 1950 по 1957 год, на заводе №4 в г. Красноярске. Советская промышленность дала вооруженным силам 5725 экземпляров ЗАК С-60.

Тактико-технические характеристики ЗАК С-60

• Расчет — 8 человек.
• Боевая масса — 4,8 т.
• Заряжание унитарное.
• Начальная скорость осколочного снаряда — 1000 м/с.
• Скорострельность — 70 выстр./мин.
• Зона поражения: по высоте — 4 км, по дальности — 6 км.
• Угол вертикального наведения: от -2 до +87 градусов, угол горизонтального наведения — 360 градусов.
• Основные типы боеприпасов: зенитные осколочные, бронебойные, подкалиберные снаряды.
• Вес осколочного снаряда — 6,6 кг.
• Время перевода из походного положения в боевое: 60 сек.
• Способ транспортировки: перевозится тягачами АТП, грузовым автомобилем ЗиС-151.

Боевое применение 57-мм зенитно-артиллерийского комплекса С-60 отмечено в ряде вооруженных конфликтов второй половины XX века. В середине 80-х годов советские зенитные комплексы С-60 находились в составе 990-го зенитно-артиллерийского полка, обеспечивающего охрану аэродромов в Республике Афганистан.

Фото

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

57-Мм зенитная пушка с-60

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ

1. Общие сведения

1.1. Назначение и боевые свойства орудия

57-мм зенитное орудие С-60 предназначено для стрельбы по воздушным целям и в случае необходимости может быть использовано для борьбы с бронированными наземными целями.

Стрельба по воздушным целям ведется батареей орудий, автоматически управляемой от ПУАЗО, или каждым орудием при использовании автоматического зенитного прицела. При помощи ПУАЗО и радиолокационной станции огонь из орудий можно также вести по ненаблюдаемым воздушным целям.

Используемые для стрельбы из орудий боеприпасы состоят из унитарных патронов, имеющих два снаряда: осколочно-трассирующий и бронебойно-трассирующий. Осколочно-трассирующий снаряд предназначен главным образом для стрельбы по воздушным целям. Снаряд имеет головной ударный взрыватель высокой чувствительности с самоликвидатором. Трассер обеспечивает наблюдение за траекторией снаряда. Бронебойно-трассирующий снаряд предназначен для стрельбы по наземным бронированным и воздушным целям.

Орудие, обладая хорошей подвижностью и способностью быстро переходить из походного положения в боевое, может быть использовано для защиты войск на походе от авиации противника.

Операции, необходимые для перезаряжания орудия и производства выстрела, выполняются автоматически за счет энергии перемещающегося в откате и накате ствола. Устройство орудия позволяет вести автоматический огонь короткими и длинными очередями и одиночными выстрелами. Ограничением для производства стрельбы при различных режимах огня является степень нагрева дульной части ствола. Стрельба может вестись при температуре нагрева до 400-450°С, что соответствует непрерывной очереди 50-60 выстрелов. Увеличение режима огня обеспечивается применением охлаждающей установки. Орудие обслуживается расчетом, состоящим из 8 человек, из них 2 подносчика боеприпасов и 1 командир орудия. Минимальный расчет при стрельбе с автоматической наводкой от ПУАЗО — 5 человек.

1.2. Особенности автомата

Автомат, являясь частью артиллерийского орудия С-60, представляет собой самостоятельное функциональное устройство, обеспечивающее автоматическую стрельбу и использующее для работы механизмов автоматики кинетическую энергию откатных частей, непосредственно воспринимающих силу давления пороховых газов. В автомате используется схема с коротким откатом ствола. Здесь расцепление ствола с затвором происходит задолго до прихода ствола в крайнее заднее положение. Длина же отката ствола в этой схеме меньше длины патрона, отсюда и название отката — «короткий».

Необходимое для осуществления подачи патрона расстояние между стволом и продольно скользящим поршневым затвором во взведенном положении обеспечивается тем, что путь отката затвора превышает длину патрона. Это достигается введением в общую схему автомата «ускорительного» механизма затвора. Ускорительный механизм обеспечивает кинетическую связь ствола с затвором таким образом, что при откате затвор движется значительно быстрее, чем ствол. Ускорение затвора осуществляется за счет отбора части энергии от движущегося ствола. В автоматах с продольно скользящим затвором необходимость ускорительного механизма объясняется ещё и тем, что при совместном движении массивного ствола и затвора они имеют небольшую скорость, недостаточную для прихода затвора в крайнее заднее положение. Автомат С-60 построен по схеме с последовательным накатом ствола и затвора. После расцепления ствола с затвором и работы ускорительного механизма, ствол и затвор откатываются независимо друг от друга, но затвор в крайнем заднем положении останавливается и удерживается до окончания наката ствола. После этого происходит накат затвора и досылка очередного патрона.

В автомате применена обойменная подача, при которой патроны до начала стрельбы размещаются в металлических жестких обоймах емкостью на 4 патрона каждая. Перемещение обойм с патронами осуществляется механизмом подачи за счет предварительно сжатой пружины. Недостатком обойменного питания является возможность стрельбы только короткими очередями, что не обеспечива­ет высокой практической скорострельности.

Особенностью автомата является также наличие механизма взаимной замкнутости, при помощи которого стрельба автоматически прекращается, если в магазине остается один патрон. При по­даче очередной обоймы с патронами стрельба возобновляется без производства ручного перезаряжания.

studfiles.net

57-мм автоматическая зенитная пушка С-60



57-мм автоматическая зенитная пушка С-60

Разработка 57-мм автоматической зенитной пушки С-60 была начата в 1944 г. ЦАКБ под руководством В. Г. Грабина. Опытный образец С-60 прошел полигонные испытания в конце 1946 г. В январе 1950 г. установка под названием «57-мм автоматическая зенитная пушка С-60» была принята на вооружение. Первое боевое крещение С-60 получила в ходе корейской войны. Автоматика С-60 работала за счет энергии отдачи при коротком откате ствола. Ствол состоял из трубы, копира и дульного тормоза. На трубе был собран пружинный накатник. Труба представляла собой моноблок, выполненный за одно целое с казенной частью. Затвор поршневой, продольно скользящий, располагался в люльке. Питание пушки магазинное, в магазине 4 патрона. Тормоз отката гидравлический, веретенного типа. Уравновешивающий механизм пружинный, качающийся, тянущего типа. На платформе станка расположены стол для обоймы с патронниками и три сиденья для расчета. При стрельбе с прицелом на платформе находятся пять человек расчета, а при работающем ПУАЗО — два или три человека. Ход повозки неотделяемый. Подрессоривание торсионное. Колеса от грузового автомобиля ЗИС-5 с губчатым наполнением покрышек. Серийное производство пушки было начато в 1950 году. Производство стволов и установок велось на заводах № 4, 7, 92, 235 и 946. Пушки С-60 поставлялись в десятки стран и участвовали во многих локальных войнах. Тактико-технические данные 57-мм пушка С-60 Расчет, чел.: 5 Калибр, мм: 57 Вес в боевом положении, кг: 4775 Длина в походном положении, мм ок. 8600 Ширина в походном положении, мм 2054 Высота, мм ок. 6000 Длина ствола с дульным тормозом, мм: 4390 Длина ствола с дульным тормозом, калибров: 77,0 Угол ГН, град: 360 Угол ВН, град: -2; +87 Темп стрельбы, выстр./мин 100-120 Скорость возки по шоссе, км/час до 60 Скорость возки по бездорожью, км/час до 15 Ширина хода, мм от 1710 до 1770 Клиренс, мм 380 Средства перевозки тягач АТП или а/м ЗИЛ-151 Дополнительная информация Страна-производитель СССР Конструктор Кол-во выпущенных экземпляров 5725 Годы выпуска 1950-1957

Смотри также:



Военная энциклопедия. 2014.

• 23-мм зенитная автоматическая установка ЗУ-23
• 57-мм спаренная автоматическая пушка С-68

Смотреть что такое «57-мм автоматическая зенитная пушка С-60» в других словарях:

• 37-мм автоматическая зенитная пушка M1 — У этого термина существуют и другие значения, см. M1. 37 мм автоматическая пушка M1 на лафете Carriage M3 …   Википедия

• 20-мм автоматическая зенитная пушка 2-К — 1930 По договору, подписанному 28 августа 1930 года, немцы поставили в СССР документацию на 2 см зенитную пушку, два образца пушки и одну запасную качающуюся часть. Эта пушка на момент подписания договора в Германии серийно не производились, но… …   Военная энциклопедия

• 37-мм автоматическая зенитная пушка образца 1939 года (61-К) — 37 мм автоматическая зенитная пушка образца 1939 года …   Википедия

• 25-мм автоматическая зенитная пушка образца 1940 года (72-К) — 25 мм автоматическая зенитная пушка образца 1940 года …   Википедия

• 40-мм автоматическая зенитная пушка образца 1936 года «Бофорс» — зенитное орудие калибра 40 мм. Досягаемость по высоте 5,8 км, по дальности 8,8 км. Скорострельность 120 выстрелов в минуту. Масса орудия 2,4 т, снаряда 880 г. Ссылки …   Википедия

• 25-мм автоматическая зенитная пушка образца 1940 года — …   Википедия

• 37-мм автоматическая зенитная пушка образца 1939 года — …   Википедия

• 40-мм автоматическая зенитная пушка образца 1936 года «Бофорс» — …   Википедия

• Зенитная пушка —         артиллерийское орудие, предназначенное для уничтожения воздушных целей. З. п. появились перед 1 й мировой войной 1914 18 в Германии, Франции, Италии и насчитывались единицами. В России была принята на вооружение 3 дюймовая (76 мм)… …   Большая советская энциклопедия

• 25-мм зенитная пушка 72-К — Логинов 1940 В годы второй мировой войны 25 мм автоматическая зенитная пушка широко использовалась частями Красной Армии для борьбы с самолетами на дальностях до 2400 м и на высотах до 2000 м. В случае необходимости из нее можно было стрелять и… …   Военная энциклопедия

voennaya.academic.ru

Рассказы об оружии. Зенитный артиллерийский комплекс С-60 » Военное обозрение

Наверное, несколько некорректно было выкладывать ЗСУ-57-2 раньше С-60, но так вот вышло. Между тем С-60 – это все-таки начало, а ЗСУ-57 – окончание истории. Ну да простится автору такое.

Итак, прогресс всей военной техники во время Второй мировой войны привел в движение конструкторские механизмы всех стран. И в первую очередь те, которые отвечали за ПВО. Думаю, мало кто будет спорить, что именно авиация сделала не просто шаг вперед, это был скачок. Начав войну еще с бипланами, некоторые страны-участницы закончили войну уже с фактически готовыми реактивными самолетами. А немцы и японцы вообще успели их даже применить.

Головная боль для ПВО становилась все реальнее.

Ведь чтобы сбить быстро летящую на высоте цель артиллерийским зенитным огнём, требуется насытить небо перед ней большим количеством снарядов. Авось да зацепит хоть один. Нормальная практика того времени. Значит, зенитные автоматы среднего и малого калибров. На большой высоте все несколько иначе, там, наоборот, заграждение выставляли крупнокалиберные зенитки, снаряды которых давали большое количество осколков.

Но сейчас речь пойдет не о них.

Во время Второй мировой войны на вооружении воюющих стран состояли малокалиберные автоматические пушки с магазинным питанием калибром до 40 мм. Хватало с лихвой. После войны, когда выросли и высота, и скорость самолетов, да еще и броня появилась, стало понятно, что надо что-то менять.

Это прекрасно понимали и в СССР.

Задание, которое получили конструкторы, было «с секретом». Новая пушка должна была уметь нанести урон в воздухе хорошо бронированному и быстрому бомбардировщику (за образец был взят имевшийся в распоряжении В-29) и на земле – среднему танку. За образец танка был принят «Шерман». Все понятно, все доступно.

Раз речь зашла о танках, то не стоит удивляться тому, что конкурс между тремя ОКБ выиграли матерые конструкторы ОКБ Грабина. Просто поработав над идеями противотанковой пушки 57-мм, история которой известна. Пробивала все.

И ЦАКБ под руководством Василия Грабина вскоре представило проект Льва Локтева. Теоретические расчеты сделал Михаил Логинов.

Василий Гаврилович Грабин

Михаил Николаевич Логинов

Лев Абрамович Локтев

В 1946 году орудие было представлено государственной комиссии, потом был период лечения детских болезней и доработок, и в 1950 году под обозначением «57-мм зенитная автоматическая пушка АЗП-57» орудие было принято на вооружение. Серийное производство осуществлялось на заводе №4 в Красноярске.

Новая пушка должна была заменить 37-мм зенитную пушку 61-К, которая была и довольно неудачной конструкции, и физически и морально устарела, и не отвечала требованиям предъявляемым современной малокалиберной зенитной артиллерии.

Комплекс С-60, в который входила 57-мм зенитная пушка АЗП-57, включал в себя само зенитное орудие, установленное на буксируемой платформе и систему управления огнем автоматического и полуавтоматического типа.

Вообще, это был неплохой такой прорыв.

С-60 «повезло», почти сразу же комплекс прошел боевую обкатку во время Корейской войны. Были выявлены значительные недостатки системы подачи боеприпасов, которые исправлялись в срочном порядке, благо, от умения работать по-военному еще не разучились. К системам наведения претензий не было.

Так началась военная служба С-60.

Комплекс, что есть, «зашел». Он поставлялся нашим «союзникам» по ОВД, покупался теми, кто мог заплатить и дарился африканским последователям коммунистических идей просто так.

Из 5 с лишним тысяч выпущенных С-60 львиная доля ушла за рубеж. И в некоторых странах стоит на вооружении до сих пор.

Естественно, пушки С-60 принимали участие во всех мыслимых и немыслимых конфликтах второй половины 20 века в Африке, Азии и на Ближнем Востоке.

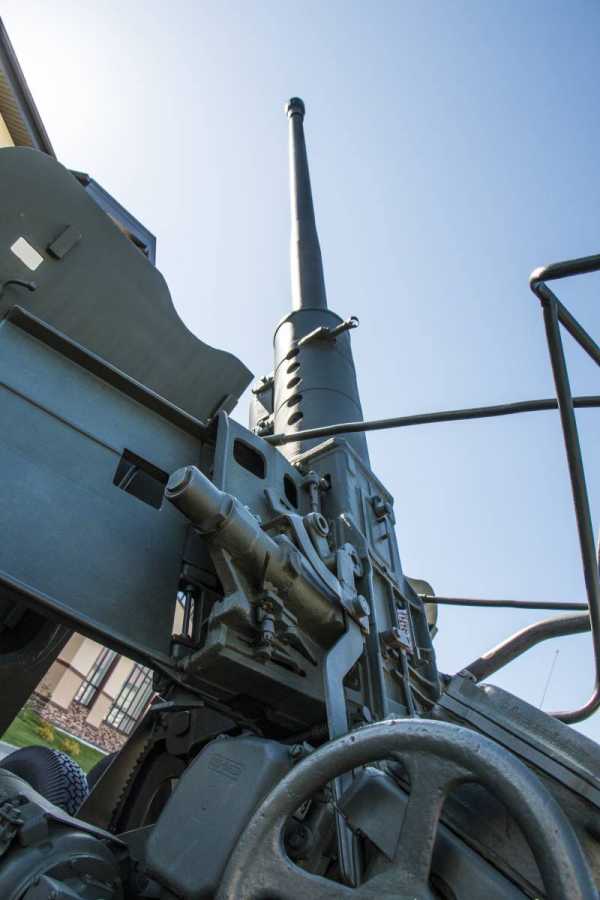

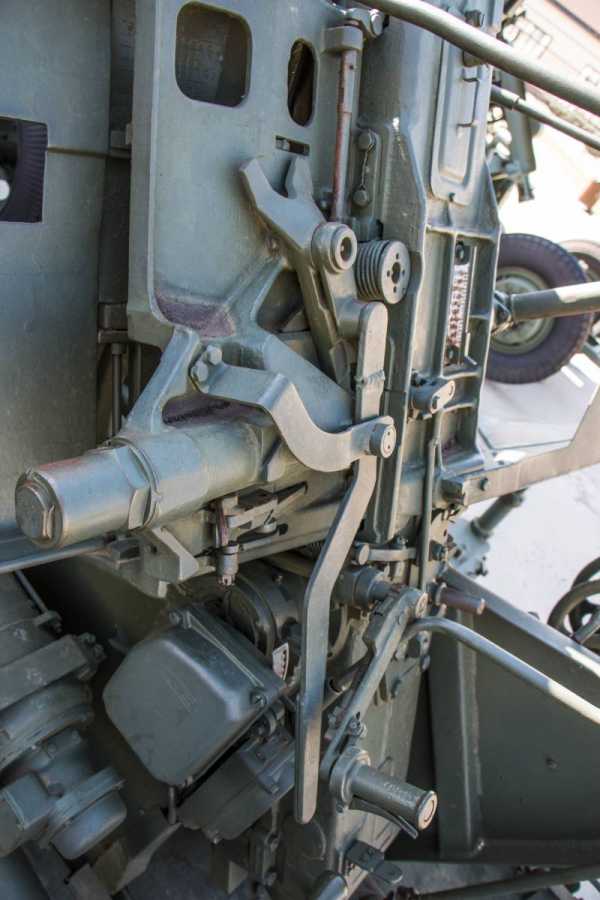

Автоматика АЗП-57 основана на отдаче при коротком ходе ствола. Замок поршневого типа, скользящий, возврат за счёт гидравлических и пружинных амортизаторов. Боепитание из магазина на 4 патрона.

Ствол длиной 4850 мм для снижения мощности отката снабжался однокамерным дульным тормозом реактивного типа. Охлаждение воздушное, при нагреве ствола свыше 400 градусов по Цельсию, принудительное охлаждение, оборудование для которого входит в ЗИП пушки.

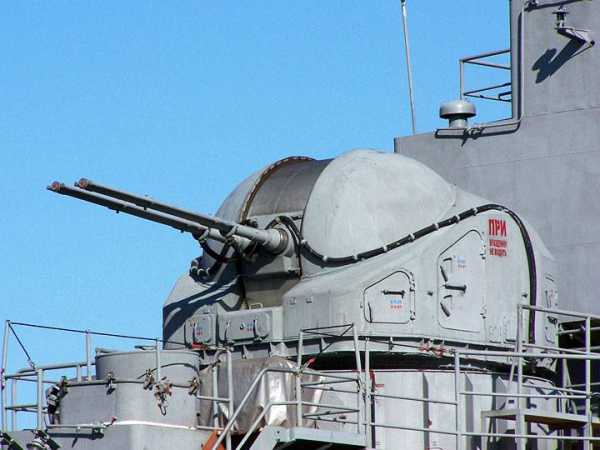

Существовала морская версия орудия, АК-725. Она отличалась наличием принудительного водяного охлаждения с применением забортной воды.

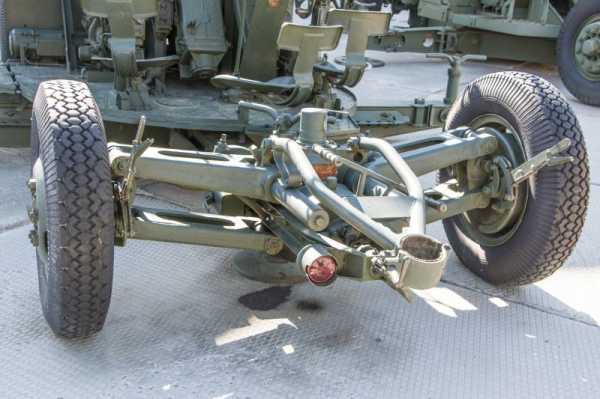

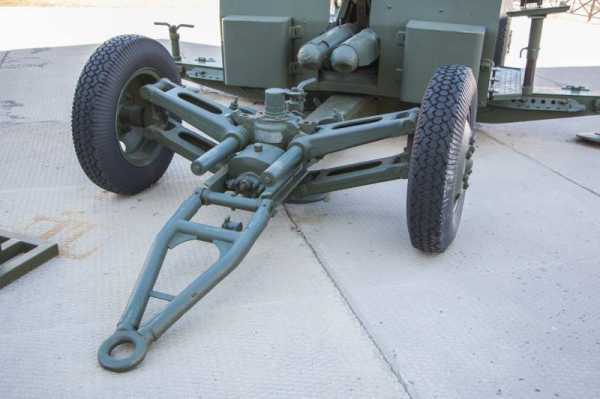

Для транспортировки комплекса С-60 предусмотрена четырёхколёсная платформа с торсионной амортизацией. Для ходовой части применены колеса типа ЗИС-5, с заполнением шин губчатой резиной. Скорость буксировки платформы 25 км/ч по грунту, до 60 км/ч по шоссе.

Для буксировки применяется армейский грузовой автомобиль (6х6) или артиллерийский тягач.

Вес комплекса составляет около 4,8 тонны в походном положении. Перевод системы из боевого положения в походное, по нормативам занимает 2 минуты.

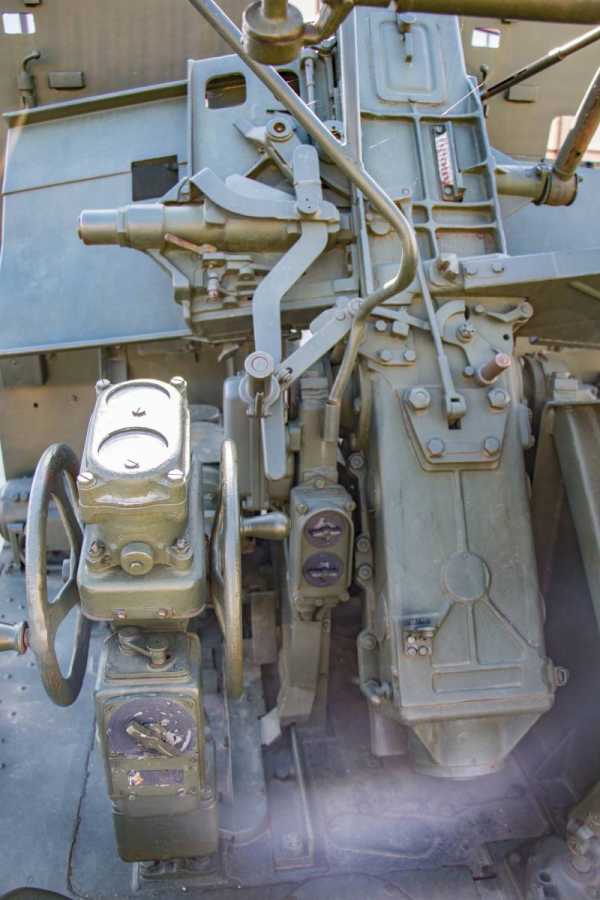

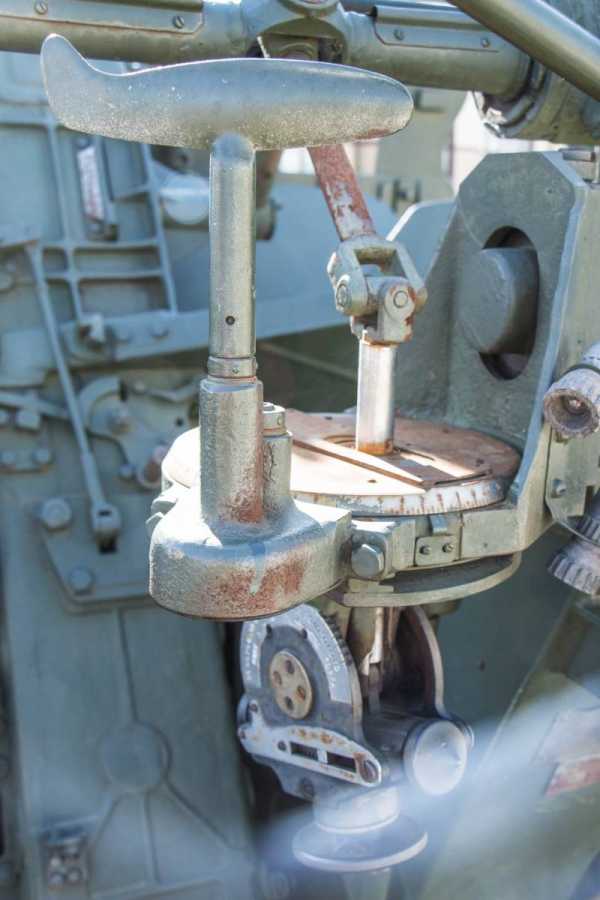

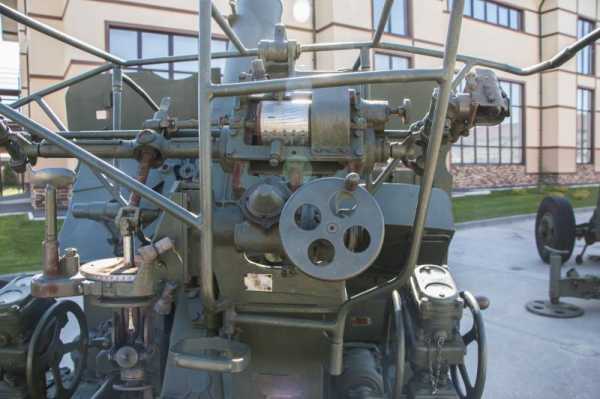

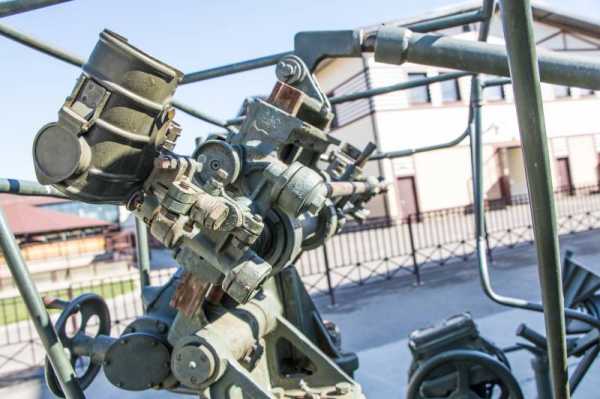

Для прицеливания АЗП-57 комплекса применяется векторный полуавтоматический прицел. Наведение орудий, входящих в зенитный комплекс осуществлялось несколькими методами:

— автоматически, с использованием информации с ПУАЗО;
— в полуавтоматическом режиме, в этом случае используется информация с прицела ЭСП-57;
— индикаторная, вручную.

Для нормального функционирования комплекса С-60 требовалось свести батарею из 6-8 орудий в единую систему с замыканием на ПУАЗО (прибор управления зенитным огнём) или СОН-9(станция орудийной наводки). Расчёт орудия 6-8 человек.

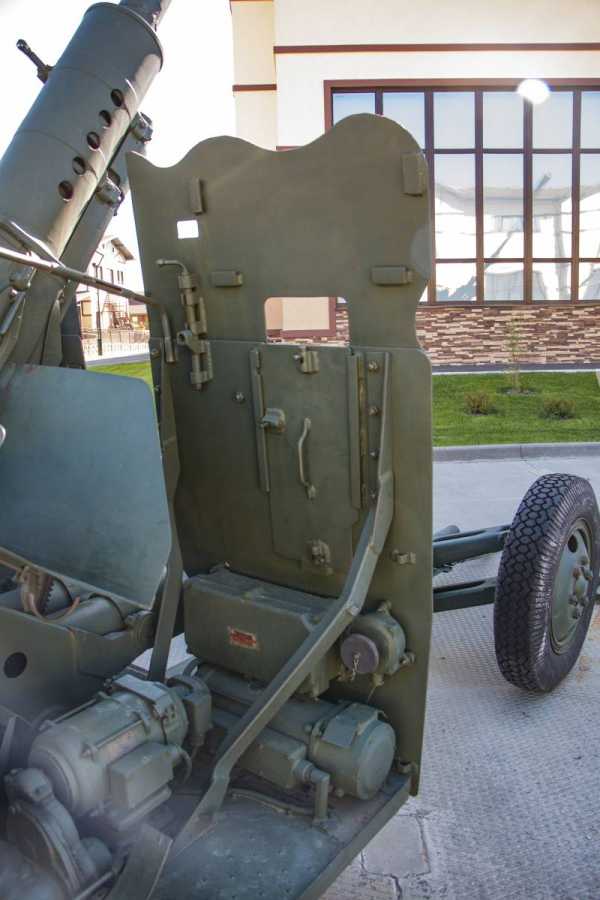

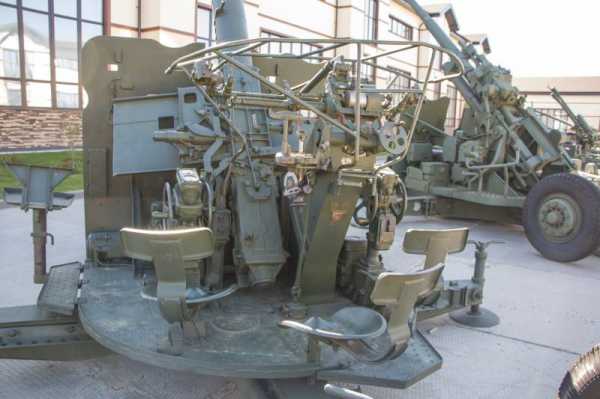

[center]Трубчатая рама для брезентового навеса. Навес защищал наводчиков от солнца и заодно от осколков, которые неизбежно сыпались с неба при стрельбе на больших углах возвышения.

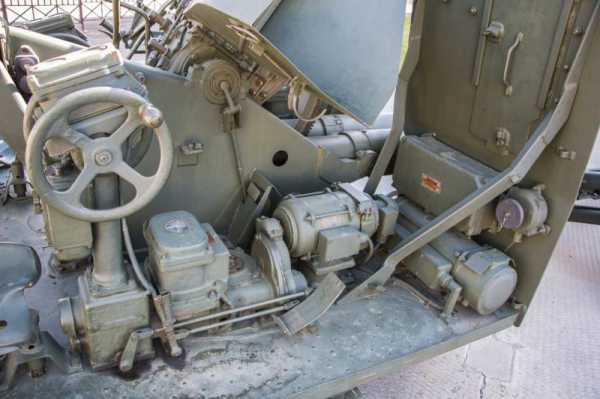

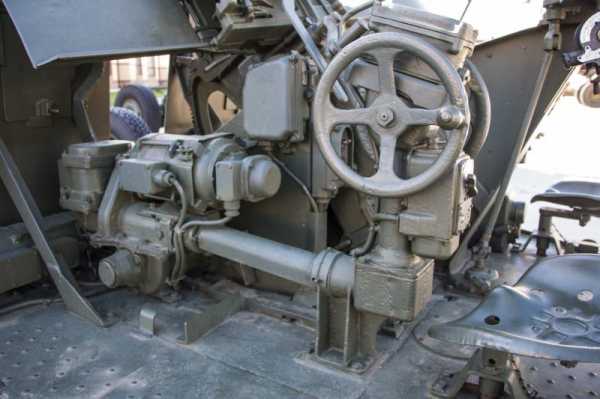

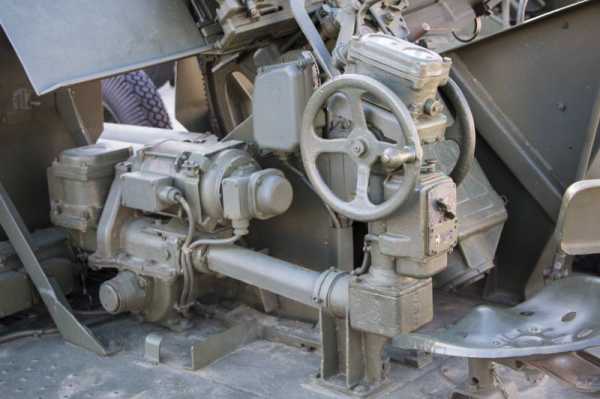

Дань современности: электрогидравлический привод

[/center]

И вот здесь, в принципе, начался закат буксируемых ЗУ. При отличных баллистических характеристиках С-60 не могла защищать войска на марше. А, как мы уже сделали вывод в статье о ЗСУ-57, колонна на марше без ПВО – подарок противнику. А для перевода системы в боевой режим требовалось время на развёртывание орудий, развёртывания системы управления и подвоз боеприпасов.

В то время как уступающие по характеристикам артсистемы вероятного противника изначально находились на самоходном шасси, что значительно ускоряло время их боевого развёртывания. Это в итоге и привело к снятию с вооружения и передаче в резерв С-60.

Нельзя сказать, что ЗСУ-57 стал панацеей, или комплексы противника были лучше, нет. У «вероятных» все было то же самое. Размеры электроники тех лет не позволяли скомпоновать все на одном шасси, потому перед всеми стоял выбор: мобильные, но «косые» самоходные ЗСУ, либо точные ЗУ с автоматическим наведением, но с долгим временем разворачивания.

Победили первые. А там у нас и «Шилка» подоспела.

Дистанция применения орудия по глубине составляла до 6 км, при бронебойном или осколочном снаряде это было довольно эффективное средство поражения лёгкой бронетехники и живой силы противника.

Масса 57-мм снаряда около 2,8 кг, технический темп стрельбы около 60-70 выстрелов в минуту.

В целом, орудие получилось… впрочем, а когда у Грабина не получались пушки?

Что интересно, сегодня актуальность АЗП-57 все еще есть. Все больше разговоров идет на тему того, что калибр 30-мм на легкобронированной технике типа БТР и БМП начинает не справляться со своими задачами. И надо идти дальше, в сторону 45-мм.

Между тем в 90-х годах прошлого века была предпринята попытка модернизации этого замечательного орудия. Был разработан необитаемый модуль для установки на бронетехнику АУ220М, но на вооружение этот модуль в настоящее время не принят, так как военные посчитали, что для их целей на БМП вполне хватает 30-мм автоматических пушек.

Пока хватает, заметим. Что будет, когда на сцену все-таки выйдут тяжелые БМП и БМПТ, весом от 40 тонн и с броней, которую 30-мм снаряд не возьмет, предугадать можно.

Когда болит старая мозоль, вспоминают о старом сапоге. А значит, для АЗП-57 не все еще закончено и в утиль рановато. И модуль вполне может пригодиться.

Ведь даже не придется ничего нового придумывать. Обоймы на 4-5 снарядов мало? Но для АК-725 была разработана система ленточного питания.

Новое – это иной раз просто хорошо забытое старое.

topwar.ru

Зенитная установка С-60 | Армия и вооружение

Прицепная зенитная установка С-60 калибра 57 мм была разработана в конструкторском бюро Локтева. На вооружение С-60 была принята в начале 50-х и пришла на замену прицепной зенитной установке калибра 37 мм образца 1939 года. Зенитная пушка состояла на вооружении не только в СССР, но и во многих других государствах, среди которых страны ОВД, Куба, Индонезия, Ливия, Алжир, Иран, Египет, Ирак. Производство установки велось не только в Советском Союзе, но также в КНР и Польше под маркировкой Тип 59.

На С-60 применяется артиллерийская система ПУАЗО. Благодаря ней максимальная высота, на которой орудие может поразить цель, достигает 6000 метров. Также огонь можно вести, используя полуавтоматический прицел – в этом случае максимальная высота поражения составляет 5500 метров. Кроме того, пушка может использоваться для уничтожения наземных целей на дистанции до 12000 метров.

Зенитная установка С-60 близ города Эль-Тур (Египет).

Зенитная установка С-60 относится к автоматическим видам оружия. При стрельбе используется короткий откат ствола, который запирается при помощи поворота затвора. На конце ствола, имеющего нарезной канал, находится дульный тормоз многооконного типа.

Ствол снабжен пружинным накатником. Затвор поршнево-винтового типа, установленный на С-60, двигается параллельно оси ствола. Чтобы осуществить первый выстрел, затвор необходимо открыть вручную.

Стрелок находится в цилиндрической люльке, на которой располагается спусковая система. В ее состав входят ножной и автоматический спуск и система ручного отвода затвора. Пушка оборудована системой охлаждения, которая активируется после 40 выстрелов. Для охлаждения ствола по его каналу пускается жидкость.

Для наведения орудия на цель используется электропривод ЕСП-57. Также возможно ручное наведение. Механизм, осуществляющий наведение в вертикальной плоскости снабжен одной скоростью наведения на цель, а механизм, поворачивающий орудие, имеет две скорости.

Магазин С-60 находится слева от люльки. Он заряжается обоймами, емкость которых составляет четыре выстрела.

Устойчивость при стрельбе пушке придают винтовые подъемники. Но конструкция С-60 предполагает возможность ведения огня и в походном режиме, если того потребует ситуация.

С-60

Обычно орудие используется в качестве единицы батареи. На ранних моделях С-60 для наведения использовалась система ПУАЗО-5 и РЛС СОН-9, на более поздних – ПУАЗО 6-60 и усовершенствованная СОН-9А. Современные образцы наводятся при помощи интегрированного комплекса ВАЗА.

Для стрельбы по наземным целям используются бронебойные снаряды марок БР-281 и БР-281У, для ведения огня по воздушным целям используются осколочные снаряды марок ОР-281 и ОР-281У, которые разрываются при срабатывании взрывателя.

Для транспортировки орудия может использоваться специализированный тягач или автомобили Урал-375, Зил-151 и другие.

В начале девяностых компания Radwar S.A. выпустила усовершенствованную модель орудий С-60. Модернизированные пушки, получившие название C-60М стали частью зенитного комплекса
Umbrella-57, в состав которого также входит машина управления огнем WD-95 и радарная система N-22, которая эффективно обнаруживает цели на небольших высотах.

В конструкцию С-60М включена современная система электрических приводов. Машина управления огнем взаимодействует с пушками посредством высокотехнологичной цифровой системы. Вследствие этого наведение на цель производится в автоматическом или полуавтоматическом режиме, ручной режим считается аварийным. WD-95 может получать и отображать информацию, полученную радаром, обнаруживать цели и следить за ними при помощи камеры, автоматически наводить любое орудие, эффективно обрабатывать сведения о координатах целей. Все вышеперечисленное помогает стрелку как можно более объективно оценивать обстановку и значительно повышает эффективность ведения боя.

Характеристики:

Масса пушки в положении, т:

— походном 4,875

— боевом 4,775

Длина пушки в походном положении, м 8,6

Ширина пушки в походном положении, м 2,054

Высота пушки в положении, м:

— походном 2,46

— боевом, при самом большом

угле подъема ствола около 6

Клиренс, м 0,38

Высота линии огня, м 1,03

Максимальная скорость буксировки, км/ч 60

Длина ствола с дульным тормозом, м .4,39

Число нарезов . .24

Угол обстрела в плоскости, град.: вертикальной при наведении:

— вручную от -2 до +87

— полуавтоматическом от 0 до +87

— горизонтальной 360

Скорость наведения пушки

с помощью ЕСП-57 в плоскости, град./с:

— вертикальной 15

— горизонтальной 24

Максимальная дальнобойность, м:

— вертикальная 8800

— горизонтальная 12 000

Начальная скорость снаряда, м/с около 1000

Масса выстрела, кг 6,61

Масса снаряда, кг от 2,81 до 2,85

Толщина пробиваемой брони бронебойным трассирующим снарядом с расстояния, мм:

— 1000 м 96

— 500 м (при угле удара 90°) 106

Теоретическая скорострельность, выстр./мин 100-120

Время разворачивания из положения, с:

— походного в боевое (без установки сошников и выравнивания) 60

— боевого в походное 120

Расчет, чел 7-8

——-

 http://www.pointclub.ru/item/449

warinform.ru

С-60 Википедия

Пушка C-60 в Музее ВВС, авиабаза Хацерим (Hatzerim), Израиль. 2006 год У этого термина существуют и другие значения, см. С-68. У этого термина существуют и другие значения, см. [[С-60]].

С-60 — советский зенитно-артиллерийский комплекс, использующий зенитные пушки АЗП-57 калибра 57 мм, разработанные в середине 1940-х годов и широко распространённый в мире.

Разработка[ | ]

Проектирование 57-мм автоматической зенитной пушки было начато в НИИ-58 в ЦАКБ Василия Грабина под руководством Льва Локтева в 1944 году на основе теоретических разработок Михаила Логинова. Новая модель была призвана заменить существующие 37-мм зенитные орудия 61-К. Опытный образец пушки АЗП-57 УСВ проходил испытания в конце 1946 года на Донгузском полигоне. Выявленные недостатки были устранены, и пушка принята на вооружение Советской Армии в январе 1950 года под обозначением «57-мм зенитная автоматическая пушка АЗП-57». В том же году началось её серийное производство на заводе № 4 в Красноярске.

АЗП-57 комплекса С-60 стала первой советской полевой зенитной пушкой, наведение которой выполнялось дистанционно. Она установлена на четырёхколесной повозке, позволяющей буксировку при помощи армейского грузовика (6×6) или гусеничного артиллерийского тягача. Для перевода пушки из походного в боевое положение расчёту требуется 3-5 минут, обратно — 6-7 минут.

Боевое применение[ | ]

В ВС СССР, к концу 80-х последней воинской частью, на вооружении которой стоял С-60, являлся 990-й зенитный артиллерийский полк (990-й зап) 201-й мотострелковой дивизии в период Афганской войны. Зенитные батареи 990-й зап несли боевое охранение аэропорта г. Кундуз.

Судя по всему, были выведены из Афганистана на территорию КазССР в состав учебного центра в пгт. Гвардейский, станция Отар и после развала СССР достались республике Казахстан, где до сентября 2002 года находились на вооружении зенитно-артиллерийского полка, дислоцированного на станции Отар, пгт. Гвардейский. В составе полка находилось четыре батареи С-60.

С-60 экспортировался во многие страны мира и неоднократно применялся в военных конфликтах. Пушки этого комплекса широко использовались в системе ПВО Северного Вьетнама во время Вьетнамской войны, показав высокую эффективность при стрельбе по целям на средних высотах, а также арабскими государствами (Египет, Сирия, Ирак) в арабо-израильских конфликтах и ирано-иракской войне.

На сегодняшний день в России комплекс находится на консервации. Несмотря на это, офицеров — командиров расчётов — выпускали вплоть до 2007

ru-wiki.ru

57-мм зенитная пушка С-60 — первое послевоенное поколение

Опыт, накопленный ПВО за годы Великой Отечественной войны, требовал введения более мощной автоматической зенитной пушки, чем имевшиеся 37- и 40-мм орудия. В 1944 году начались опытно-конструкторские работы по 57-мм автоматической зенитной пушке.

НОВЫЙ АРТИЛЛЕРИЙСКИЙ КОМПЛЕКС

Точнее, заново создавался весь артиллерийский комплекс, включающий кроме орудия и боеприпасов средства обнаружения и сопровождения целей, приборы управления огнем, призванные уменьшить время реакции и качественно повысить точность стрельбы. Разработку пушки на конкурсной основе вели завод № 88, завод № 4 им. Ворошилова и ЦАКБ. В ЦАКБ, вскоре переименованном в ЦНИИАВ (г. Калининград МО), проектирование орудия вела группа Л. А. Локтева под общим руководством главного конструктора В. Г. Грабина. Этот проект и выбрало ГАУ. Полигонные испытания орудия, получившего обозначение С-60, начались в конце 1946 года и выявили ряд существенных недостатков. Доработанный образец успешно прошел испытания на Донгузском полигоне в августе — сентябре 1949 года. В январе 1950 года «57-мм автоматическая зенитная пушка С-60» была принята на вооружение. С того же года велось ее серийное производство, к которому привлекли заводы №№ 4, 7, 92, 946.

УСТРОЙСТВО ОРУДИЯ

Автоматика орудия работала по схеме отдачи ствола с коротким ходом. Ствол-моноблок выполнен заодно с казенной частью. Запирание канала ствола производилось продольно скользящим поршневым затвором при его повороте. Подвижная система откатывалась и накатывалась внутри люльки. В люльке установлены гидравлические тормоз отката, буфер и пружинный накатник. Ствол снабжен дульным тормозом. С левой стороны люльки расположен магазин, в который вставлялись обоймы по четыре выстрела. К особенностям С-60 относились принудительная досылка патрона в камору ствола, экстракция стреляной гильзы и ее удаление за пределы автомата.

Установка орудия включала: станок с платформой, механизмами наводки, уравновешивающим механизмом и щитовым прикрытием; автоматический зенитный прицел; повозку. Платформа станка вращалась относительно повозки на шариковом погоне. На станке смонтированы подъемный и поворотный механизмы, спусковой механизм с ножным спуском. Наведение возможно с помощью ручных механизмов и следящего электрического привода, в ручном, полуавтоматическом или автоматическом режиме. Уравновешивающий механизм — пружинный.

Автоматический зенитный прицел — механический, построительного типа.

Повозка снабжена торсионным подрессориванием и четырьмя автомобильными колесами. На позиции откидывались боковые опоры, орудие вывешивалось на домкратах повозки.

БОЕКОМПЛЕКТ

Для стрельбы использовались унитарные выстрелы (патроны) со стальной или латунной гильзой. Боекомплект составляли выстрелы с осколочно-трассирующими и с бронебойно-трассирующими снарядами. Наличие бронебойных выстрелов позволяло вести борьбу с наземными бронецелями.

ДРУГИЕ ЭЛЕМЕНТЫ КОМПЛЕКСА

Зенитная батарея С-60 включала 6-8 орудий. Для управления огнем батареи поначалу использовался комплекс приборов, включавший стереоскопический дальномер Д-49, РЛС орудийной наводки СОН-9 (9А) и прибор управления зенитным огнем ПУАЗО-5А или ПУАЗО-6-60.

В дальнейшем в НИИ-20 под руководством М. М. Косичкина для батарей С-60 был разработан радиолокационно-приборный комплекс РПК-1 «Ваза». РПК-1 размещался на автомобиле «Урал-375» и включал РЛС, телевизионно-оптический визир, аналоговый счетно-решающий прибор. Дальность обнаружения воздушных целей составляла 55 км, автоматического сопровождения — до 40 км. Данные целеуказания с ПУАЗО или с РПК-1 поступали на орудия по синхронным передачам и отрабатывались электрическими приводами пушек. С-60 стал первым отечественным артиллерийским комплексом с дистанционным наведением орудий с помощью следящих приводов.

При боевой работе с зенитным прицелом на платформе орудия размещались пять номеров расчета (наводчики по азимуту и углу возвышения, установщики дальности и курса, заряжающий). При стрельбе по данным ПУАЗО оставались два-три номера.

В состав зенитного артиллерийского комплекса входили также тягачи, передвижная электростанция трехфазного тока, ремонтная мастерская, подвижная артиллерийская ремонтная мастерская. Тягачами служили автомобили ЗиС-151, «Урал-375Д», позднее «Урал-4320», гусеничный АТ-П.

БОЕВОЙ ОПЫТ

Первое боевое применение С-60 состоялось в ходе Корейской войны. Боевой опыт заставил провести доработку орудия, и впоследствии оно демонстрировало высокую надежность и меткость. С-60 поставлялись более чем 40 странам, включая страны Варшавского Договора, Вьетнам, Кубу, страны Африки и Ближнего Востока. Они использовались в ходе Вьетнамской войны, арабо-израильских и ирано-иракской войн, войны в Заливе 1991 года.

В Китае под обозначением Тип 59 выпускали копию С-60 с незначительными изменениями. Свои варианты выстрелов к С-60 выпускались в Китае и Венгрии.
