Запал гранаты: Принцип действия запалов ручных гранат

Содержание

Принцип действия запалов ручных гранат

Унифицированный запал ручной гранаты модернизированный УЗРГМ

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) (рис. 7) предназначается для взрыва разрывно-го заряда в гранатах Ф-1, РГД-5 и РГ-42.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верх-ней части трубки ударного механизма.

Рис. 7. Унифицированный запал ручной гранаты модернизированный (УЗРГМ)

Устройство УЗРГМ

Он состоит из ударного механизма и собственно запала.

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага.

Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

После выдергивания чеки положение частей запала не меняется.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает кап-сюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного за-ряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

Взаимодействие частей УЗРГМ (рис. 10, 11)

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель.

2.Пороховой состав замедлителя прогорел, срабатывает капсюль – детонатор

Рис. 8. Ударный механизм:
1 – трубка ударного механизма; 2 – направляющая шай-ба; 3 – боевая пружина; 4 – ударник; 5 – шайба ударника; 6 – спусковой рычаг; 7 – предохранительная чека с кольцом; 8 – соединительная втулка.

Рис. 9. Запал:
9 – капсюль – воспламенитель; 10 – втулка замедлителя; 11 – замедлитель; 12 – капсюль — детонатор.
Рис. 10.
Рис. 11.

Ударно-дистанционный запал УДЗ (рис. 12)

Ручные осколочные гранаты РГО и РГН ком-плектуются ударно — дистанционным запалом УДЗ.

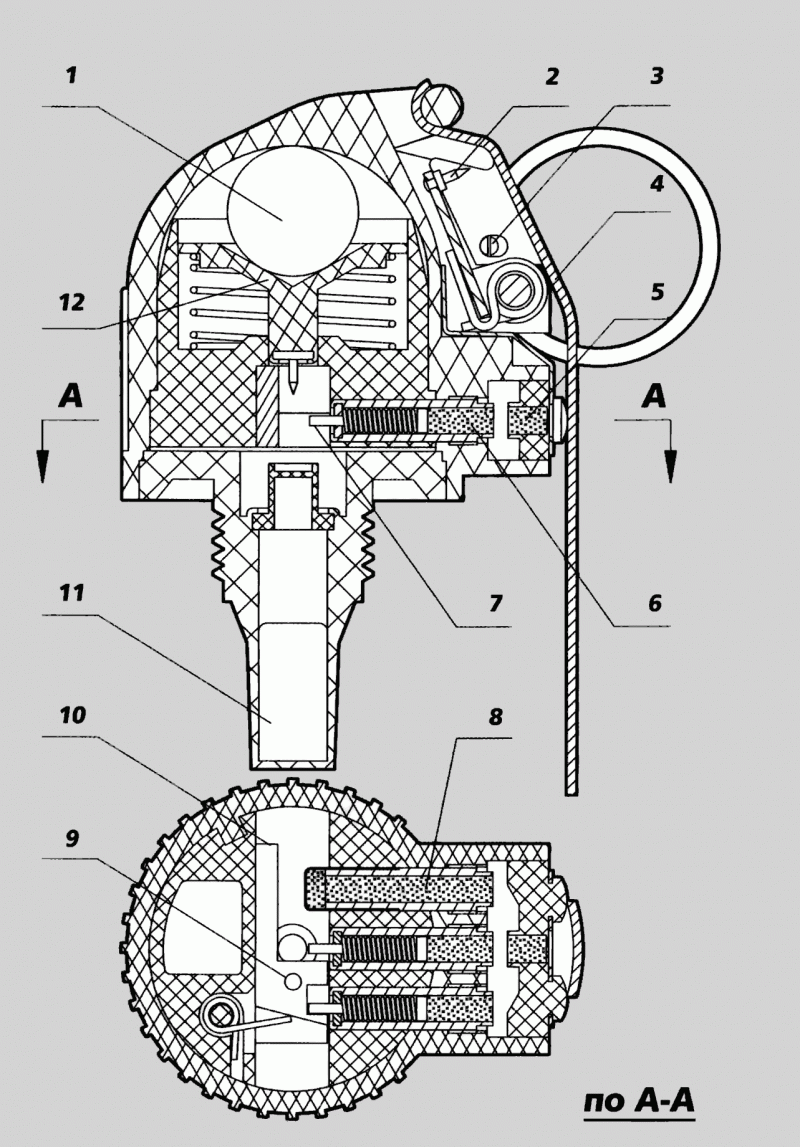

Рис. 12. Ударно-дистанционный запал УДЗ

Рис. 13. Устройство ударно-дистанционный запал УДЗ

1 – корпус.
Накольно-предохранительный механизм:
2 – спусковой рычаг; 3 – ударник с жалом; 4 – боевая пружина; 5 – кольцо с чекой; 6 – планка; 7 – заглушка; 8 – капсюль – воспламенитель.
Механизм дальнего взведения:

9 – пороховые предохранители; 10 – капсюль – воспламенитель; 11 – движок; 12 – пружина.
Датчик цели:
13 – жало; 14 – пружина; 15 – гильза; 16 – втул-ка; 17 – груз.
Механизм самоликвидатора:
18 – замедлитель; 19 – капсюль – детонатор.
Детонационный узел:
20 — капсюль – детонатор.

Взаимодействие частей и механизмов

Исходное положение

В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удержи-вается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоя-нии. Втулка (16) под воздействием пружины (14) поджимает груз (17).

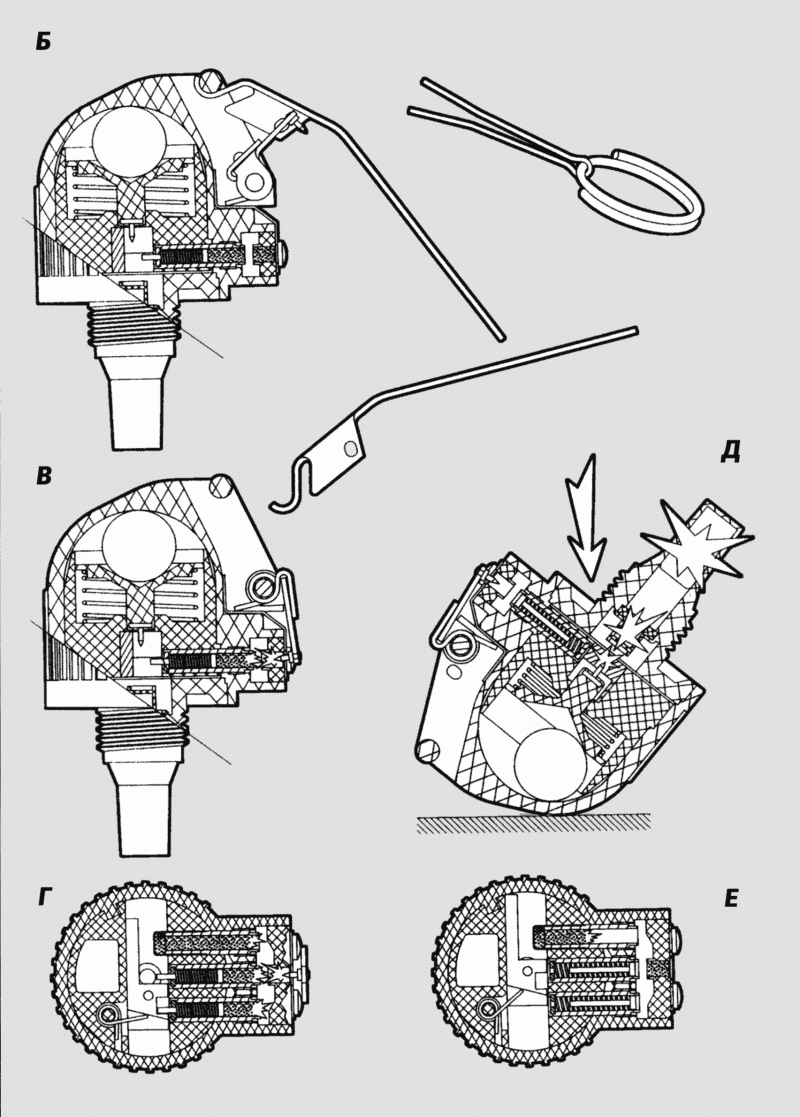

Рис. 14 Взаимодействие частей и механизмов ударно-дистанционный запал УДЗ

Положение частей и механизмов в служебном обращении (рис. 14)

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8).

Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18).

Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11).

Движок под воздействием пружины (12) становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.

Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)

При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.

В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв детонационного узла.

Граната Ф-1, или просто «Лимонка»: оружие оборонительного боя

29.04.2019

Осколочная ручная граната Ф-1 — надежное и эффективное средство поражения живой силы противника в оборонительном бою. Эффективность гранаты обеспечивается разлетом осколков, образующихся из ее чугунного корпуса в момент взрыва. Убойная сила этих осколков сохраняется на расстоянии до 200 м, что и составляет ее радиус поражения.

История создания российской гранаты Ф-1

Основной для разработки первого варианта российской гранаты стали следующие системы, состоявшие на вооружении в начале прошлого века:

французская ручная граната F-1;
английская граната системы Лемона.

Именно это и объясняет маркировку той гранаты, которая используется в российской армии до настоящего времени, а также ее широко распространенное прозвище «Лимонка».

В раннем российском варианте был установлен далекий от совершенства запал системы Ковешникова, время задержки взрыва которого составляло 6 секунд. Впервые эта оборонительная граната подверглась модернизации в 1939 году. Два года спустя, в 1941 году, в ней был установлен запал системы Винцени, задерживавший взрыв гранаты на 3,5 — 4,5 секунды. Позже этот элемент стал называться унифицированным запалом ручных гранат (УЗРГ), который до восьмидесятых годов прошлого столетия являлся единым запалом для всех разрабатывавшихся ручных гранат осколочного действия. Его характеристики удовлетворяли и продолжают удовлетворять требованиям современного ближнего боя.

Технические характеристики гранат Ф-1

масса гранаты Ф1 – 600 г;
масса взрывчатого вещества – 60-90 г.
диаметр корпуса – 55 мм;
высота корпуса, включая запал – 117 мм.

Устройство гранаты Ф-1

Ручная граната состоит из:

металлического корпуса;
запала УЗРГМ;
заряда взрывчатого вещества.

Корпус является местом расположения ударно-спускового механизма, ударник которого направляется укрепленной внутри гранаты шайбой.

Кроме того, в корпус вворачивается запал, снабженный резьбовой втулкой.

Схема устройства ударно-спускового механизма предполагает наличие:

предохранительного рычага;
предохранительной чеки с кольцом;
ударника с боевой пружиной.

Детонатор находится в металлическом корпусе, а в его устройство входят:

капсюль-детонатор;
капсюль-воспламенитель;
пороховой замедлитель.

Как срабатывает запал гранаты Ф-1

В обычном состоянии ударник нагружается боевой пружиной и фиксируется с помощью вилки предохранительного рычага, который сопряжен с его хвостовиком. Верхний конец боевой пружины упирается в фаску направляющей шайбы, а нижний – в фаску шайбы ударника. Фиксация предохранительного рычага обеспечивается шплинтом предохранительной чеки, вставленной в отверстия корпуса и рычага.

Удалив предохранительную чеку, боец должен удерживать рычаг рукой. При броске пружина заставляет рычаг провернуться, в результате чего освобождается ударник. Боевая пружина толкает его, и он накалывает корпус капсюля-воспламенителя, чем вызывается возгорание замедлителя. После выгорания последнего огонь достигает заряда детонатора, что вызывает взрыв гранаты Ф1.

Особенности использования «Лимонки»

Взрыв боевого заряда является причиной того, что корпус гранаты дробится на осколки, имеющие следующие показатели:

количество – около 290 штук;
начальная скорость – 730 м/сек;
радиус поражения – 200 м;
приведенная площадь поражения – до 82 кв. метров.

В войсковые части гранаты поставляются в деревянных ящиках, в каждом их которых находится по 20 лимонок и по две металлические коробки, содержащие по 10 запалов. Коробки вскрываются с помощью находящихся там же ножей. Вес каждого ящика составляет 20 кг.

Маркировкой, нанесенной на каждый ящик, уточняются:

наименование запалов и гранат;
количество гранат;
вес гранат;
наименование изготовителя;
номер партии;
знак опасности.

Полученные боеприпасы укладывают в гранатные сумки или в специальные карманы разгрузочных жилетов. Каждая ручная граната размещается отдельно от своего запала. Гранаты снаряжаются запалами непосредственно перед боем, из неиспользованной в бою гранаты запал вынимается и хранится отдельно. При перевозке в бронемашинах гранаты и запалы также по отдельности укладываются в специальные сумки.

Запалы и гранаты перед укладкой в сумку подвергаются тщательному осмотру. Корпуса каждой гранаты и каждого взрывателя не должны иметь вмятин и ржавых отметин. Если на запале имеются трещины или зеленый налет, то его использовать запрещено. Кроме того, необходимо убедиться в том, что щечки предохранительной чеки разведены, а на изгибах отсутствуют трещины.

Все боеприпасы следует оберегать от сырости, огня, ударов, толчков и грязи. Если они подверглись загрязнению или были подмочены, по возможности их необходимо тщательно протереть и просушить, но не рядом с огнем. Просушивание гранат должно производиться под постоянным наблюдением. Осколочная оборонительная граната, как и любая другая, может использоваться лишь бойцами, прошедшими специальную подготовку.

Подготовка и метание оборонительной гранаты Ф-1

Подготовка гранаты и ее бросок производятся в три приема:

боеприпас берется таким образом, чтобы предохранительный рычаг плотно прижимался к корпусу;
разжимаются усики на предохранительной чеке;
чека выдергивается, и граната тут же бросается в цель.

Видео о оборонительной гранате Ф1

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

технические характеристики, радиус поражения, устройство

Для пехоты, участвующей в бою, очень важно иметь эффективное средство борьбы с врагом. Таким средством является граната ф 1. Ее мощь, радиус убойного действия поражает воображение.

Прототип этого взрывного устройства был создан более ста лет назад. Граната до сих пор состоит на вооружении разных армий, в том числе российской, благодаря уникальным возможностям этого оружия.

История создания гранаты

Интересный путь прошло это простое, по своему устройству, средство обороны пехотинца. История ее начинается во Франции.

Именно здесь в 1915 году создали гранату под обозначением F1.

Она зарекомендовала себя самым лучшим образом и была вскоре принята на вооружении в России.

В нашей стране в период первой войны, имеется ввиду Мировой, конечно, она была усовершенствована.

Изобрели новый запал системы Ковешникова.

Но главные изменения произошли в советское время.

В 1939 году изобрели, взяв за основу французский образец, собственную гранату Ф-1. Разработчик взрывного устройства инженер Храмеев оставил тот же принцип действия. Однако упростил и сделал более совершенным корпус.
Следующий этап в усовершенствовании Ф-1 относится к началу Великой Отечественной войны. Именно в это время был создан конструктором Е. М. Вицени более простой, надежный и совершенный запал. Одновременно он был и безопаснее прежнего.
Во времена ВОВ, а именно в 1942 году был также разработан «унифицированный запал к ручным гранатам», ставший универсальным, в последующее время, для нескольких типов гранат.

После войны запал модернизировали и его модификации УЗРГМ 1, 2, применяют в Ф-1, в РГ-42, а также РГД

Устройство гранаты

Ф-1 осколочная, противопехотная граната, предназначенная для метания из укрытия. Как видно из фотогравий в течение столетия внешний вид устройства не претерпел существенных изменений.

Корпус гранаты настолько идеален по своей конструкции, что не было необходимости, что-либо в нем менять.

Устройство ручной гранаты очень простое:

взрывное устройство состоит из металлического корпуса (сталистый чугун), овальной формы с оребрением, для того, чтобы после того как взорвется, образовалось как можно больше осколков;
запал типа УЗРГМ, в котором, по сравнению с УЗРГ изменена конструкция ударника, что позволяет свести к минимуму отказ оружия при использовании;
взрывчатая смесь, это тротил или тринитрофенол (сухая пикриновая кислота), бывают варианты, когда взрывчатое вещество имеет смесевой состав. В таком случае основой, как правило, является пироксилин (нитроцеллюлоза).

Т. е. граната содержит всего три основные части: корпус, запал, взрывчатое вещество.

В этой простоте главное преимущество – надежность.

Технические характеристики

Тактико-технические характеристики (ттх) Ф-1 сведены в таблицу, и представляют такую картину:

Масса	600г
Вес взрывчатой начинки	60г
На какое расстояние можно бросить	50-60м
Радиус разлета убойных осколков гранаты	40-50м
На каком расстоянии безопасно находится при взрыве	200м
Время горения замедлителя	3-4сек
Количество осколков после того как взорвалась	до 300
Длина	110см

Характеристики гранаты ф1 говорят о том, что это взрывное устройство почти идеально для ведения оборонительных операций. А также для использования ее в диверсионной деятельности.

Радиус поражения позволяет нанести значительный ущерб живой силе противника.

Граната очень эффективна при применении в растяжках, как заградительная мера, если нет возможности установки противопехотных мин.

Как срабатывает запал

Боевые свойства гранаты во многом зависят от ее запала, а он состоит из:

чеки, представляющей собой металлическое кольцо, штыря из отрезка проволоки, который проходит через отверстие в запале;
ударника, стержня из металла, он заострен с одного конца;
пружины, приводящей в действие ударник;
рычага спуска в виде пластины, его назначение блокировать ударник, после того, как чека извлечена;
капсюля;
замедлителя;
детонатора.

Схема действия запала ручной гранаты выглядит таким образом:

после того, как извлечена чека, ударник удерживается с помощью рычага спуска;
отпустив рычаг, а это происходит во время метания, ударник приводится в действие и острым концом пробивает капсюль;
воспламеняется замедлитель, через несколько секунд срабатывает детонатор, происходит взрыв.

Снаряд срабатывает с замедлением, чтобы дать время бросающему солдату укрыться. Технические характеристики гранаты ф1 позволяют эффективно поражать противника.

Почему Лимонка?

По поводу сленгового названия лимонка есть несколько версий их происхождения:

из-за внешнего сходства с лимоном;
есть мнение, что за основу отечественной гранаты взята не только F-1, но и английская разработка Эдуарда Лемона отсюда, по фамилии создателя и название.

В армейской среде бытует другое название «фенюшка», во Франции название ручной осколочной гранаты «ананасовка», в Польше «черепаха».

Лимонка и особенности ее использования

Есть некоторые особенности хранения этого метательного снаряда. Заключаются они в том, что запал и корпус с взрывчатым веществом в деревянном ящике хранятся отдельно. Запал ввинчивается в гранату перед боем.

В инструкции по эксплуатации статья о хранении запалов говорится, о том, что они должны находиться в специальных герметичных коробках. Это чтобы они не подверглись коррозии.

Как отличить учебную гранату от боевой? В этом смысле особое значение имеет маркировка. Боевые гранаты окрашены в зеленый и темно-зеленый цвета. А модель гранаты окрашивают в черный цвет.

Делается это для того, чтобы визуально сразу же отличить боевую от имитационной гранаты. А последняя, естественно, используется для того, чтобы избежать во время обучения солдат несчастных случаев.

Но не только по этому признаку можно их отличить. У макета учебно тренировочной гранаты ф 1 кольцо от чеки, а также нижняя часть, самый кончик рычага, который необходимо прижимать после извлечения чеки, окрашен в красный цвет.

Бойцы должны переносить гранаты в специальном подсумке, рассчитанном на два снаряда. Или же в разгрузке, а также допускается транспортировка карманах. Но ни в коем случае не цеплять снаряды к ремню за кольца чеки.

Характеристики Ф-1 требуют ответственного отношения к процессу подготовки и метанию гранаты. Тем более что эти снаряды являются оборонительными, а значит, требуют отточенных навыков обращения с ними.

В первую очередь надо разогнуть проволочные усики, которые фиксируют чеку, так чтобы она самопроизвольно не выпала из запала.
При этом правой рукой придерживается спусковой рычаг. Теперь можно выдернуть чеку. В таком положении гранату можно держать долго и, даже, в случае необходимости, вставить чеку обратно.
Выбрав момент, гранату бросают в цель. Спусковой рычаг освобождает ударник, тот приводит в действие капсюль и происходит взрыв.

Через сколько взрывается граната?

Максимальное время 4 секунды.

Живая сила противника при использовании этого типа взрывчатого устройства страдает от поражения осколками.

Реальное применение в бою

На открытой местности фугасное действие (поражение избыточным давлением) Ф-1 ощутимо на расстоянии 3 – 5 метров от места взрыва. Радиус действия осколков (уверенного поражения) достигает 50, иногда 70 метров.

Самые крупные осколки могут отлететь на 200 метров от эпицентра взрыва.

Эти особенности диктуют и способы применения гранаты в бою:

наиболее эффективна она в замкнутых пространствах, т. е. в помещениях, где поражающая сила осколков максимальна;
в помещении и фугасное действие усиливается в несколько раз, что приводит к контузиям, а также полностью дезориентирует;
Ф-1 очень полезна при организации диверсий в качестве главного элемента растяжек, а также для подрыва автотехники, складов и т.п.

Иногда растяжки ставят с применением двух и более гранат.

А если убрать замедлитель, то можно добиться одного важного преимущества, т. е. мгновенного взрыва.

Такой же эффект дадут гранаты снаряженные минным взрывателем, действующим мгновенно.

Достоинства и недостатки

Граната Ф-1 состоит на вооружении многих армий уже не один десяток лет. В ближайшей перспективе, да даже и в далекой, вряд ли она будет снята с производства.

Причина тому ее неоспоримые преимущества.

Простота в изготовлении и дешевизна материала, из которого изготовляется корпус.
Простой и надежный запал, который действует дистанционно и надежно.
Высокое поражающее действие, особенно в замкнутых пространствах.

К недостаткам данного снаряда надо отнести слишком мелкие осколки, образующиеся при взрыве. Они обладают низкой поражающей способностью.

Минусом ее взрывателя является то, что замедлитель дает шанс врагу на спасение, хотя и небольшой. Ф-1 довольно тяжелый снаряд, далеко и точно бросить более чем пол килограмма груза удается не всякому.

Наступательные гранаты ргд своеобразный аналог Ф-1. Но они легче ее в два раза, а вот взрывчатого вещества в них больше также в два раза. Граната ргд имеет запал такого же типа, как и Ф-1.

Из-за меньшего количества осколков, но большего фугасного действия она используется в наступательных операциях.

Еще один тип это наступательные гранаты ргн. Их преимущество перед Ф-1 состоит также в меньшем весе.

Помимо этого немалое значение имеет и радиус действия как РГД, так и РГН – 15 – 20 метров.

Интересное видео

Ручные гранаты РГН и РГО

В 1954 году на вооружение Советской армии была принята ручная осколочная граната РГД-5. Она была удобнее и эффективнее предыдущей РГ-42 и поэтому вскоре вытеснила ее из арсенала советского солдата. Вместе с более ранней гранатой Ф-1 новая РГД-5 сформировала «пару» из оборонительного и наступательного боеприпаса, которая используется до сих пор. Тем не менее, всего через 12-15 лет после принятия на вооружение наступательной РГД-5 началась разработка нового семейства ручных гранат, обладающих лучшими характеристиками и более удобными в обращении.
Основной претензией к имеющимся гранатам был дистанционный запал. Он хорошо выполнял свои функции, но фиксированное время от броска гранаты до подрыва заряда заметно снижало эффективность применения. Так, противник мог заметить бросок и успеть укрыться от осколков, а граната при определенных условиях могла откатиться от нужного места или даже отскочить в сторону. В связи с этим к середине семидесятых годов прошлого века у военных появилось желание получить новую гранату или гранаты, которые могли бы взрываться не только по истечении определенного времени, но и при контакте с поверхностью. В таком случае вероятность ненужных перемещений гранаты снижалась, а у противника не оставалось шансов спрятаться.

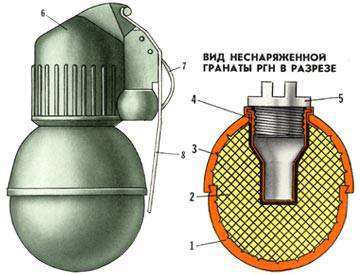

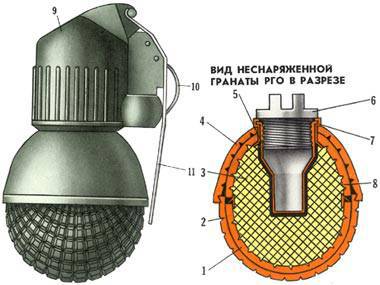

Ручная осколочная граната наступательная РГН (слева). Ручная осколочная граната оборонительная РГО (справа).

Создание новых гранат стартовало в самом конце семидесятых. На ход их разработки большое влияние оказала война в Афганистане. Уже в первые месяцы боевых действий советским бойцам пришлось очень часто метать ручные гранаты в горах, где дистанционный запал зачастую представлял большую опасность для самого бросающего, нежели для противника. Проектированием двух новых гранат занялись сотрудники предприятия «Базальт» под руководством С. Коршунова и В. Кузьмина, В. Якунина и Д. Денисова.

Новый запал УДЗ

Основная претензия военных к имеющимся гранатам касалась дистанционного запала. Таким образом, для реализации требований нужно было создать новую конструкцию. Результатом исследований, опытов и анализа технических предложений стал запал УДЗ («Ударно-дистанционный запал»). Как ясно из названия, он способен подрывать гранату как через несколько секунд после броска, так и при ударе о какую-либо поверхность.

Устройство ударно-дистанционного запала УДЗ

Работа запала УДЗ

Конструктивно новый запал УДЗ можно разделить на четыре основные части:
— предохранительно-инициирующая, состоящая из ударника, боевой пружины, чеки с кольцом и предохранительного рычага;
— пиротехническая из ударного капсюля-воспламенителя, двух пиротехнических замедлителей дальнего взведения и самоликвидатора;
— механическая с инерционным грузом, подпружиненной чашкой груза с иглой, промежуточным капсюлем и предохранительным движком. Последний прижат пружиной к стержню замедлителя;
— детонационная с воспламенителем лучевого типа.

Работа запала УДЗ выглядит следующим образом. Боец прижимает предохранительный рычаг к корпусу гранаты, разгибает усики чеки и выдергивает ее, после чего бросает гранату в сторону цели. После того, как солдат отпустил гранату, поджимаемый ударником предохранительный рычаг срывается со своего места и отпускает ударник. Последний проворачивается вокруг своей оси и бьет по капсюлю-воспламенителю, который, в свою очередь, поджигает три пиротехнических устройства: самоликвидатор и два замедлителя. Они представляют собой три алюминиевые трубки с резьбой на внешней поверхности, предназначенной для ввинчивания в корпус запала. Внутрь трубок при изготовлении запрессовывается подходящий состав со стабильными характеристиками горения, малой гигроскопичностью и малым выделением газов. После выгорания порохового состава в двух трубках-замедлителях под действием пружин внутрь трубок уходят соответствующие штифты. Далее под действием собственной пружины предохранительный движок смещается в сторону, отпускает чашку инерционного механизма и подводит капсюль-воспламенитель к детонатору. Граната готова к подрыву. Процесс взведения запала занимает от 0,8 до 1,1 секунды, в зависимости от температуры воздуха.

За подрыв боеприпаса отвечает груз инерционного механизма. Конструктивно он представляет собой пластиковый шар небольшого диаметра с помещенными в него металлическими шариками. Шар инерционного механизма зажат в полости между внутренней поверхностью корпуса запала и специальной чашкой конической формы. Обводы корпуса и чашки рассчитаны таким образом, что при попадании гранаты в твердую поверхность груз по инерции смещается и сдвигает чашку вниз относительно вертикальной оси запала. На нижней части последней имеется игла, которая бьет по капсюлю-взрывателю, после чего происходит воспламенение детонатора и подрыв основного заряда гранаты. Если граната попадет на мягкую поверхность, в снег, песок или даже воду, то в таком случае подрыв производится при помощи третьей трубки с пороховой смесью – самоликвидатора, которая подводит огонь непосредственно к капсюлю-воспламенителю. Заряд самоликвидатора выгорает за 3-4,3 секунды.

Помимо взведения через секунду после броска предусмотрен дополнительный механизм защиты бойца. Если граната ударится о какой-либо предмет до того, как выгорит заряд трубок-замедлителей, шар инерционного механизма все равно сдвинется с места и нажмет на свою чашку. Игла последней в таком случае заблокирует перемещение движка, на котором установлен капсюль-воспламенитель. В результате огонь не добирается до детонатора и граната не взрывается.

Ввиду сравнительной сложности конструкции было предложено изготовлять корпус запала УДЗ из пластика. Почти все остальные его детали – металлические. На нижней «ножке» запала имеется резьба для ввинчивания в корпус гранаты. В соответствии с советскими нормами, боевые запалы должны были окрашиваться в оливковый цвет. Тем не менее, имеется большое количество фотоматериалов, на которых пластиковый корпус УДЗ оставлен белым, а цветные метки присутствуют только на предохранительном рычаге.

Наступательная граната РГН

Специально для использования с новым запалом УДЗ на «Базальте» создали две гранаты, наступательную и оборонительную. Первая получила название РГН («Ручная граната наступательная»). При создании новой гранаты учитывались претензии военных к имеющейся РГД-5. Дело в том, что при всех своих преимуществах эта граната не была лишена недостатков. Много нареканий вызывали образующиеся при взрыве осколки. Наступательная граната, для обеспечения безопасности бросающего ее в движении движущегося солдата, не должна разбрасывать осколки на большое расстояние. Тем не менее, осколки РГД-5 имеют свойство разлетаться более чем на 20-25 метров, а отдельные части стандартного запала УЗРГМ представляют опасность и на больших дистанциях.

Основа конструкции гранаты РГН – две металлические полусферы диаметром 60 миллиметров. Они изготовляются из сравнительно толстого листа алюминиевого сплава. При штамповке на внутреннюю поверхность полусфер наносятся многочисленные канавки, при помощи которых обеспечивается дробление металла на необходимое количество осколков. В центре одной из полусфер имеется отверстие, над которым закреплен небольшой металлический стаканчик с резьбой, в которую перед применением вкручивается запал. Кромки полусфер специальным образом обтачиваются, что необходимо для правильной сборки гранаты. При сборке между деталями прокладывается полиэтиленовое кольцо, после чего полусферы фиксируются обжатием.

В качестве взрывчатого вещества для новой гранаты была выбрана смесь гексогена и тротила. Первый давал гранате большую мощность взрыва по сравнению с предыдущими боеприпасами аналогичного назначения, а второй позволял делать жидкую расплавленную смесь и заливать ее внутрь готового корпуса. При таком способе снаряжения в застывшем заряде высверливалась полость для запала. Конструкция гранаты также позволяла помещать в нее прессованные шашки из соответствующего взрывчатого вещества, например, А-IX-1 (смесь гексогена и пластического наполнителя).

Готовая граната РГН с ввинченным запалом весит 310 грамм, 112 из которых приходится на заряд взрывчатого вещества. При подрыве образуется не менее 220-250 осколков весом по 0,3-0,4 грамма. Начальная скорость разлета осколков находится на уровне 700 м/с. Благодаря этому граната может поражать цели на площади до 90-95 кв. метров, в радиусе не менее 8-10 метров. Осколочное действие гранаты РГН значительно выше, чем у предыдущих отечественных боеприпасов этого класса. К примеру, в сравнении с гранатой РГ-42 новая РГН имеет втрое большую эффективность.

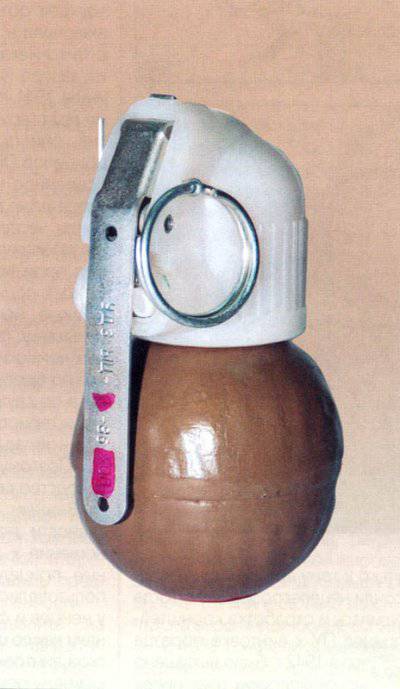

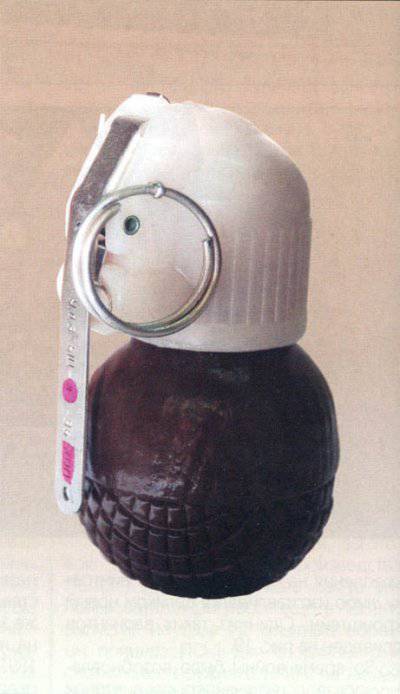

РГН (слева), РГО (справа)

Устройство РГН: 1 — нижняя полусфера; 2 — взрывчатая смесь; 3 — верхняя полусфера; 4 — стакан; 5 — пробка; 6 — ударно-дистанционный запал; 7 — кольцо; 8 — рычаг.

Устройство РГО: 1 — нижняя внутренняя полусфера; 2 — нижняя наружная полусфера; 3 — взрывчатая смесь; 4 — верхняя наружная полусфера; 5 — стакан; 6 — пробка; 7 — манжета; 8 — верхняя внутренняя полусфера; 9 — ударно-дистанционный запал; 10 — кольцо; 11 — рычаг.

Оборонительная граната РГО

Знаменитая оборонительная граната Ф-1, также известная под неофициальным названием «лимонка», тоже не избежала нареканий. Характерный рифленый корпус этой гранаты, разделенный на 32 характерных «шипа», далеко не всегда разрывается по линиям деления. Поэтому в некоторых случаях особо крупные осколки могут улетать на расстояние в несколько десятков метров. Новая оборонительная граната РГО («Ручная граната оборонительная») изначально разрабатывалась с таким расчетом, чтобы избавиться от нестабильного деления на осколки и, как следствие, от сложной формы зоны поражения.

В целом, конструкция гранаты РГО похожа на РГН, однако есть несколько серьезных отличий. Поскольку оборонительная граната не имеет таких жестких ограничений по радиусу разлета осколков, как наступательная, было решено немного доработать конструкцию. По этой причине полусферы корпуса гранаты РГО штампуются из листовой стали. Как и на РГН, детали корпуса оборонительной гранаты имеют внутреннее рифление. Кроме того, чтобы боец мог на ощупь определить тип гранаты и не пострадать от собственной оплошности, нижняя полусфера РГО имеет неглубокие канавки и на внешней поверхности. Верхняя деталь корпуса гладкая. Оригинальным способом была решена проблема увеличения количества осколков. Внутрь основных полусфер при сборке вставляются еще две с внутренним рифлением. Таким образом, количество осколков возросло в два с лишним раза.

Оборонительная граната РГО гораздо тяжелее своего наступательного аналога. Готовая к применению граната весит 530 грамм, а заряд взрывчатого вещества – только 92. Несмотря на меньшее количество смеси на основе гексогена, граната РГО при взрыве рассыпается на 650-700 осколков весом не более 0,4-0,45 грамма, летящих со скоростью порядка 1200 м/с. Энергия осколков почти в три раза больше соответствующего параметра гранаты РГН и ее хватает для поражения целей на площади до 270-280 кв. метров. Примечательно, что заявленный радиус поражения гранаты РГО составляет всего 16 метров. Тем не менее, оригинальная конструкция обеспечивает гораздо более эффективное действие по целям на этом расстоянии. Также стоит отметить, что большое количество мелких осколков гранаты РГО действует гораздо лучше, чем сравнительно малое число больших осколков от Ф-1. Одновременно с этим осколки достаточно быстро теряют свою энергию, благодаря чему новая граната менее опасна для метающего и его товарищей.

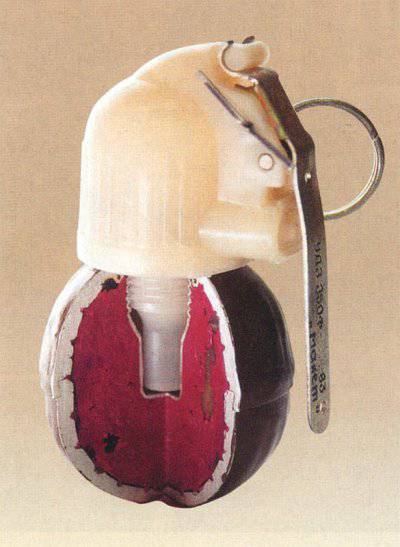

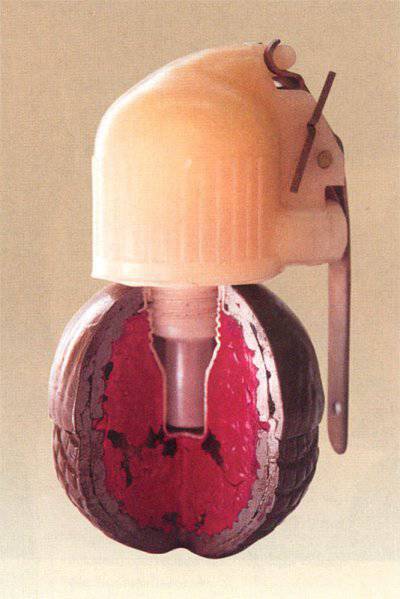

Гранаты РГН и РГО в разрезе

Неоднозначный результат

Обе гранаты, РГН и РГО, как и другие советские боеприпасы аналогичного назначения, выпускались в нескольких вариантах. Боевые гранаты окрашивались в зелено-оливковый цвет, учебные – в черный. В войска гранаты поставлялись в деревянных ящиках по 20 штук. Благодаря сферической форме удалось уложить гранаты в сравнительно небольшой объем. В ящик помещались два слоя по десять гранат, проложенных мягким материалом. Кроме того, в ящике предусматривалось боковое отделение для запалов. Последние паковались по 20 штук в герметичный металлический короб. Ящик с гранатами и запалами весил 13,5 килограмм.

Первые партии новых гранат сразу попали в Афганистан, где активно использовались в боях с душманами. Советские бойцы сразу же оценили преимущества РГО и РГН. Впоследствии такие гранаты регулярно использовались федеральными силами во время войн в Чечне. Однако даже спустя тридцать лет после своего создания гранаты РГН и РГО так и не смогли заменить своих предшественников. Тому есть несколько причин. Во-первых, РГД-5 и Ф-1 проще в производстве и, как следствие, дешевле. Во-вторых, в войсках к началу восьмидесятых годов уже имелся колоссальный запас старых гранат, на расходование которого ушла бы масса времени. В-третьих, на протяжении восьмидесятых годов так и не удалось развернуть полноценное массовое производство новых гранат.

В итоге основными ручными осколочными боеприпасами в вооруженных силах России остались гранаты Ф-1 и РГД-5. Новые и более эффективные РГН и РГО производятся до сих пор, но объемы изготовления оставляют желать лучшего. В настоящее время такие гранаты достаточно широко применяются различными спецподразделениями, которым нужно надежное средство для поражения целей в определенной зоне, оснащенное ударным запалом. Именно в условиях спецопераций, в частности во время штурма зданий, в последние годы в полной мере проявляются все преимущества новых гранат. Граната РГН или РГО способна буквально засеять осколками помещение и при этом не дает противнику времени на попытку скрыться, поскольку полет до первого препятствия и последующего взрыва занимает доли секунды. Вероятно, со временем новые гранаты, лишенные недостатков старых, займут заслуженное место в номенклатуре оружия наших вооруженных сил, но пока это оно остается за не слишком совершенными, зато проверенными временем и массовыми образцами.

Афганистан

По материалам сайтов:
http://otvaga2004.ru/
http://army.armor.kiev.ua/
http://weaponplace.ru/
http://weapon.at.ua/
http://gunsite.narod.ru/

гранаты Ф-1 и РГ-42 – «француженка» с русским запалом и «боевая консервная банка». ИНФОГРАФИКА

Осколочная ручная граната Ф-1 (в народе ее еще называют «лимонка») входит в список «Оружия Победы» наравне с «Катюшами», танками Т-34, истребителями Ил-2 и другими прославленными образцами вооружений нашей армии. Эта граната имеет почти вековую историю и пришла в Россию еще во времена Первой мировой войны. Многие полагают, что «лимонкой» ее прозвали из-за сходства с одноименным фруктом, но есть и другая версия. В 1915 году на вооружение французов поступила ручная граната F-1. У нее был один большой недостаток: из-за неудачного запала она подрывалась при любом ударе, поэтому обращаться с ней нужно было очень осторожно. Примерно в то же время в Англии появилась граната системы Лемона – с гладким корпусом и более надежным запалом с чекой. В русской армии применялись оба типа гранат, но французских было больше, поэтому говорящее название «лимонка» распространилось и на них.

В 1925 году в РККА осознали нехватку ручных гранат. Собственного производства в стране на тот момент не было, поэтому было принято решение провести испытания имеющихся на складах иностранных образцов. На тот момент на счету Красной армии было около 1 миллиона гранат F-1. В них установили запалы системы Федора Ковешникова разработки 1920 года, которые были намного эффективнее и безопаснее швейцарских. С новым запалом гранаты успешно прошли испытания и в 1928 году уже под новым названием Ф-1 были приняты на вооружение РККА.

Уже к началу 1930-х годов все гранаты Ф-1 были снабжены запалами Ковешникова, и вскоре в Советском Союзе было налажено собственное производство этих гранат. В 1939 году конструктор Федор Храмеев усовершенствовал «лимонку», упростив ее корпус. Так Ф-1 (наши солдаты еще ласково называли ее «фенюша») стала окончательно русской гранатой.

Советские бойцы прошли с «лимонкой» в руках всю Великую Отечественную: ее применяли и в пехоте, и в танковых войсках, и в артиллерии. Ф-1 входила даже в боевую экипировку летчиков на случай непредвиденного приземления на территории противника.

По массовости производства эта российская граната обогнала не только знаменитый автомат Калашникова, но и общее число ручных оборонительных гранат во всем мире. Только учтенное ее производство перевалило за несколько миллиардов! Во время Сталинградской битвы было использовано около 2,3 миллиона Ф-1, во время Курской битвы – более четырех миллионов, во время Берлинской наступательной операции – около трех миллионов. В годы войны «лимонки» изготавливали даже на бывших консервных заводах, а в качестве взрывчатки часто использовали охотничий порох, что, впрочем, не уменьшало боевых качеств гранаты.

Радиус поражения Ф-1 достигает 200 метров, поэтому метать ее можно только из укрытия – окопа или танка. Граната представляет собой чугунный корпус с множеством продольных и поперечных надрезов (из-за такой рубленой рубашки корпуса гранату еще иногда называли «ананасовка» и «черепаха»). Такая конструкция обеспечивает лучшее дробление корпуса и образование осколков. При подрыве гранаты образуется мощная взрывная волна, взрыв происходит через 3,2-4,2 секунды. При этом выбрасывается до 300 осколков. И даже если противника не убьет осколками, то резкий пневматический удар в любом случае нанесет ему серьезные травмы.

В 1941 году на смену запалу Ковешникова пришел УЗРГ («унифицированный запал к ручным гранатам») советских инженеров Ефима Вицени и Александра Беднякова. После войны он был доработан и по сей день служит российской армии под названием УЗРГМ («универсальный запал ручных гранат модернизированный»).

Еще одна советская противопехотная граната, вошедшая в список «Оружия Победы» – легендарная РГ-42, которую в шутку часто называют «боевой консервной банкой». Впрочем, это недалеко от истины: большой объем этих гранат так же, как и в случае с Ф-1, производили на консервных заводах.

Граната РГ-2 была разработана в начале 1942 года конструктором Сергеем Коршуновым. Уникальность этой гранаты – в предельно простой и технологичной конструкции корпуса. Его изготавливали из обыкновенной консервной банки, слегка увеличенной в размере. Но вместо тушенки или сгущенки внутрь помещалось 110 граммов тротила. Кроме того, для увеличения поражающего действия внутри корпуса по стенкам прокладывали специальную ленту из стали с насечками. Эта лента была свернута в три-четыре слоя, и при детонации взрывчатого вещества она разлеталась на мелкие части. В верхней же части корпуса располагался уже упомянутый УЗРГ Винцени и Беднякова.

РГ-42 пришла на смену гранатам РГД-33 и РГ-41. От своих предшественниц, а также иностранных гранат, она отличалась простотой в обращении, высокой надежностью и устройством ударного механизма. Кроме того, плюсом гранаты были ее малые габариты и относительная легкость, достигнутая за счет отсутствия длинной массивной рукояти.

Дальность броска гранаты зависела от физической подготовки бойца. В среднем граната улетала на 40 метров, осколки разлетались на расстояние порядка 25 метров. В радиусе пяти метров от места взрыва происходило сплошное поражение личного состава.

В годы Великой Отечественной было налажено массовое производство этих гранат как на оборонных предприятиях, так и на консервных фабриках. Неоценимую службу сослужили они нашим войскам в период Сталинградской битвы: воевавшие под Сталинградом бойцы даже ласково прозвали их «сталинградками». После окончания войны РГ-42 поставлялась в армии ряда социалистических стран: Китая, Польши, Румынии и др.

Подробные характеристики гранат Ф-1 и РГ-42 можно увидеть в нашей инфографике.

Ручные гранаты. Назначение, боевые свойства, общее устройство ручных осколочных наступательных, оборонительных и противотанковых гранат

1. Назначение, боевые свойства и общее устройство ручной осколочной гранаты Ф-1

Ручная осколочная граната Ф-1 — граната дистанционного действия (рис. 1), предназначена для поражения живой силы преимущественно в оборонительном бою.

Ручная оборонительная граната Ф-1 («лимонка») была разработана на основе французской осколочной гранаты F-1 модели 1915 г., отсюда обозначение Ф-1. Эту гранату не следует путать с современной французской моделью F1 с пластиковым корпусом и полуготовыми осколками и английской гранаты системы Лемона (с терочным запалом), поставлявшейся в Россию в годы первой мировой войны. На вооружение РККА граната Ф-1 принята с дистанционным взрывателем (запалом) Ковешникова. С 1941 г. вместо запала Ковешникова в гранате Ф-1 стал применяться более простой в изготовлении и обращении запал УЗРГ системы Е.М. Вицени.

Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.

На образование убойных осколков идет 38% массы корпуса, остальное осколки попросту распыляется. Площадь разлета осколков — 75-82 м2.

Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Запал гранаты предназначается для взрыва разрывного заряда гранаты.

Ручные осколочные гранаты Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).

Рис. 1. Граната Ф-1

Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2 — 4,2 с после броска. Граната безотказно взрываются при падении в грязь, снег, воду и т.п.

Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).

Боевые свойства оборонительной гранаты Ф-1

Характеристики	Граната Ф-1
Масса гранаты, г.	600
Масса боевого заряда, г.	60
Дальность броска, м.	35-45
Время замедления, с.	3,2-4,2
Радиус убойного действия осколков, м.	200

2. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГД-5

Ручная осколочная граната РГД-5 — граната дистанционного действия (рис. 2), предназначена для поражения живой силы противника в наступлении и в обороне.

Рис. 2. Граната РГД-5

Площадь рассеивания осколков граната РГД-5 — 28-32 м2.

Метание гранаты осуществляется из различных положений при действиях в пешем порядке и из-за бронетранспортеров (автомобиля). Граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала УЗРГМ (УЗРГМ-2). Кроме УЗРГМ и УЗРГМ-2 в боевых условиях могут применяться оставшиеся в войсках старые запалы УЗРГ, но они запрещены к применению при обучении.

Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а также для образования осколков при взрыве гранаты. Корпус состоит из двух частей — верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части с помощью манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.

Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Граната безотказно взрываются при падении в грязь, снег, воду и т.п.

Боевые свойства наступательной граны ГРД-5

Характеристики	Граната РГД-5
Масса гранаты, г	310
Масса боевого заряда, г	—
Дальность броска, м	40-50
Время замедления, с	3,2-4,2
Радиус убойного действия осколков, м	25

3. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГ-42

Осколочная граната РГ-42 (рис. 3) была разработана в 1942 г. С.Г. Коршуновым, как простая в производстве, небольшая по габаритам и удобная в применении наступательная граната.

Ручная осколочная граната РГ-42 — граната дистанционного действия, предназначена для поражения живой силы противника в наступлении и в обороне.

Метание гранаты осуществляется из различных положений при действиях в пешем порядке и из бронетранспортера (автомобиля).

Ручная осколочная граната РГ-42 состоит из корпуса с трубкой для запала, металлической ленты, разрывного заряда и запала.

Корпус гранаты служит для помещения разрывного заряда, металлической ленты, трубки для запала, а также для образования осколков при взрыве гранаты.

Корпус цилиндрический, имеет дно и крышку. К крышке прикрепляется трубка с фланцем для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.

При хранении и переноске гранаты трубка закрывается пластмассовой пробкой или металлическим колпачком.

Металлическая лента служит для образования осколков при взрыве гранаты, она свернута в 3-4 слоя внутри корпуса. Для увеличения числа осколков поверхность ленты насечена на квадратики.

Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты УЗРГМ предназначается для взрыва разрывного заряда гранаты.

Рис. 3. Граната РГ-42

Боевые свойства наступательной граны РГ-42

Характеристики	Граната РГ-42
Масса гранаты, г	420
Масса боевого заряда, г	—
Дальность броска, м	30-40
Время замедления, с	3,2-4,2
Радиус убойного действия осколков, м	25

4. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГН

Ручная осколочная граната РГН (рис. 4) предназначенная для поражения живой силы противника в наступлении и в обороне.

Ручная осколочная граната РГН (наступательная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие этой гранаты от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании ее при ударе о любую преграду.

Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.

Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе. Он состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго «на бок».

Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения.

Рис. 4. Наступательная граната РГН

Боевые свойства наступательной гранаты РГН

Характеристики	Граната РГН
Масса гранаты, г	310
Масса боевого снаряда, г	114
Дальность броска, м	25-45
Количество осколков, шт.	220–300
Средняя масса осколков, г	0,42
Начальная скорость полета осколков, м/с	700
Площадь разлета осколков, м²	95-96
Время горения запала, сек	3,2-4,2
Радиус убойного действия осколков, м	8,7

5. Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГО

Ручная осколочная граната РГО (рис. 5) предназначенная для поражения живой силы преимущественно в оборонительном бою.

Рис. 5. Оборонительная граната РГО

Ручная осколочная граната РГО (оборонительная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании при ударе о любую преграду.

Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала.

Корпус для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные — внутреннюю. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.

Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».

Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.

Боевые свойства оборонительной гранаты РГО

Характеристики	Граната РГО
Масса гранаты, г	530
Масса боевого снаряда, г	92
Дальность броска, м	20-40
Количество осколков, шт.	670-700
Средняя масса осколков, г	0,46
Начальная скорость полета осколков, м/с	1200
Площадь разлета осколков, м²	213-286
Время горения запала, сек	3,2-4,2
Радиус убойного действия осколков, м	16,5

6. Назначение, боевые свойства и общее устройство ручной кумулятивной противотанковой гранаты РКГ-3

Ручная кумулятивная граната РКГ-З (рис. 6) — противотанковая граната направленного действия, предназначенная для борьбы с танками, самоходно-артиллерийскими установками, бронетранспортерами и бронеавтомобилями противника, а также для разрушения долговременных и полевых оборонительных сооружений.

Рис. 6 Ручная кумулятивная противотанковая граната РКГ-3

Метание гранаты производится из различных положений и только из-за укрытий. Средняя дальность броска гранаты – 15-20м. Вес снаряженной гранаты – 1070 г.

Ручная кумулятивная граната при попадании в цель (жесткую преграду) мгновенно взрывается, образовавшиеся при взрыве газы благодаря кумулятивной воронке собираются в узкий пучок, который способен пробить броню современного танка и уничтожить внутри его экипаж и оборудование. Наиболее эффективное действие граната производит при ударе о цель дном. Направление полета гранаты дном вперед обеспечивается стабилизатором.

Боевые свойства оборонительной гранаты РКГ-3

Характеристики	РКГ-3
Масса гранаты, г.	1070
Длина, мм.	400
Диаметр, мм.	76
Дальность броска, м.	15-20
Бронепробиваемость, мм	170

Граната РКГ-3 состоит из корпуса, рукоятки и запала. Цилиндрический корпус вмещает основной разрывной заряд, дополнительный заряд и трубку для запала. Основной заряд имеет кумулятивную воронку, обращенную ко дну корпуса и облицованную тонким слоем металла. На верхней части крышки корпуса накатана резьба для соединения с рукояткой.

В рукоятке смонтированы стабилизатор, укрытый откидным колпаком рукоятки, и ударный механизм с четырьмя предохранителями, что обусловлено высокой мощностью гранаты.

Первым — служит откидная планка, прижимаемая к рукоятке подвижной муфтой и удерживаемая чекой. Планка удерживает от срыва колпак рукоятки.

Второй предохранитель обеспечивает безопасность при случайном падении гранаты при выдернутой чеке и состоит из планки откидного колпака с шариком, также прижатых к рукоятке.

Третий предохранитель обеспечивает срабатывание запала не ближе 1 м от метающего и выключается после раскрытия стабилизатора.

Четвертый предохранитель управляется инерционным грузом в виде шарика, отжимаемого назад специальной контрпредохранительной пружиной. Стабилизатор гранаты состоит из втулки, матерчатого конуса («парашюта»), четырех проволочных перьев, кольца и пружины. На подвижной муфте рукоятки выполнена резьба для соединения с корпусом. Запал мгновенного действия включает капсюль-детонатор и дополнительный детонатор.

Ручная граната РГО: особенности конструкции и условия применения

Ручная граната РГО и РГН, созданные на предприятии «Базальт», к концу 70-х годов стала одной из успешных разработок советских конструкторов. К разработке кардинально нового типа гранат военное руководство подтолкнул печальный опыт применения гранат более старой конструкции.

Запал УДЗ

Одним из наиболее значимых недостатков гранат ранней модификации был запал. Новые гранаты РГД – 5 и Ф-1 оснастили дистанционным запалом, то есть от времени взвода гранаты и до момента взрыва проходит несколько секунд, что давало противнику время укрыться или, того хуже, метнуть боеприпас обратно.

Для новой гранаты был разработан новый запал (УДЗ) — теперь срабатывание гранаты происходит как от соприкосновения с преградой, так и при срабатывании запала. Время горения запала гранаты РГО разнится, при самоликвидации оно составляет от 3,2 до 4,2 секунд, горение запала при дальнем взведении 1 и 1.8 секунды. Такие параметры взрывателя сводят к минимуму возможность форс-мажоров и исключают возможность метнуть боеприпас назад.

Запал гранаты

В запале РГО можно видеть 2 цепи срабатывания, они дублируют друг друга. Эта особенность очень удобна при метании гранаты в горной местности.

Корпус запала выполнен из пластика, состоит из:

накольно-предохранительного механизма;
датчика цели;
дистанционного устройства;
механизма дальнего взведения;
детонирующего узла.

Граната РГО

Буква «О» в названии боеприпаса указывает, что он применяется для оборонительных действий. Такой тип боя ведется из укрытия и мощность применяемых гранат выше в разы.

Выполнена граната из стали и насчитывает 4 полусферы, это добавляет ей мощности. При взрыве РГО образуется около 700 осколков. Такой эффект достигается нанесением насечек на внутреннюю поверхность верхних полусфер и внешнюю поверхность нижних.

Весит граната 530 граммов, дальность броска такого боеприпаса примерно 25 – 40 метров, наполнена граната смесью тротила и гексогена. Часть взрывчатого вещества высверливается для детонатора. После взрыва примерно 73% корпуса гранаты превращается в осколки и наносит значительные повреждения. Радиус поражения боеприпаса от 17 до 20 метров.

Граната РГО

Заявленная дальность поражения такой гранаты обозначена в пределах 17 – 20 метров, однако конструкция боеприпаса позволяет увеличить поражающую способность примерно до 50 метров. Образующиеся мелкие осколки наносят больше вреда, чем осколки от гранаты Ф-1, при взрыве которой образуются большие осколки, но в малом количестве.

Стоит отметить, что новый образец гранаты представляет меньшую опасность для солдата, который ее метает. После взрыва осколки быстро теряют поражающую мощь.

При всех плюсах данного боеприпаса он так и не был поставлен на конвейер. Более сложная конструкция гранаты оказалась более дорогой в производстве, что и стало причиной отказа от массового производства. Еще один фактор, который повлиял на решение в пользу гранат более ранней конструкции, это количество произведенных гранат.

Метание гранаты

Несмотря на отказ широкого использования гранат РГО, в наше время они стоят на вооружении различных отрядов специального назначения, ведь для ведения эффективного боя боец должен иметь в своем распоряжении боеприпасы различного вида, что обеспечивает ему выполнение поставленной боевой задачи.

По итогам выше перечисленного граната РГО имеет высокий оборонительный эффект и превосходит своих предшественников по нескольким пунктам.

Ударные гранаты — Как работают гранаты

Ударные гранаты действуют как бомба, выпущенная с самолета — они взрываются, как только попадают в цель. Обычно солдаты не бросают ударные гранаты, как гранаты с временной задержкой. Вместо этого они используют гранатомет , чтобы метнуть гранату на большой скорости.

Сухопутные войска США обычно используют гранатометы, прикрепляемые к штурмовым винтовкам. В одной из традиционных гранатометов, установленных на пушке, гранаты запускаются за счет давления газа, создаваемого холостым патроном.Некоторые гранатометы имеют свой встроенный капсюль и метательный заряд.

Афганские бойцы и многие другие силы по всему миру используют реактивные гранатометы, которые когда-то массово производились в Советском Союзе. Как и ракеты, эти гранаты имеют встроенную ракетную двигательную установку.

Ударные гранаты должны быть невооруженными до тех пор, пока они фактически не выстрелят, потому что любой случайный контакт может их вызвать. Поскольку они обычно стреляют из гранатомета, в них должна быть установлена автоматическая система взведения .В некоторых конструкциях система взведения срабатывает от взрыва пороха, который выбивает гранату из гранатомета. В других конструкциях детонатор срабатывает при ускорении или вращении гранаты во время полета.

На схеме ниже показаны элементы простой ударной гранаты с вращающимся механизмом взведения.

Граната имеет аэродинамическую конструкцию, с носовой частью, хвостовым оперением и двумя оперениями. Ударно-спусковой механизм на носу гранаты состоит из подвижной подпружиненной панели с прикрепленным к нему ударником , обращенным внутрь.Как и в гранате с выдержкой времени, взрыватель имеет ударный капсюль и детонатор , воспламеняющий основное взрывчатое вещество. Но он не включает элемент химической задержки.

Когда граната не вооружена, механизм взрывателя расположен ближе к хвостовой части, хотя у него есть пружина, толкающая его к носу. В этом положении он удерживается несколькими подпружиненными штифтами с утяжелителями. Ударник недостаточно длинный, чтобы дотянуться до ударного капсюля , когда взрыватель находится в этом положении.Если спусковая пластина случайно нажата, штифт будет скользить вперед и назад в воздухе, и ничего не произойдет.

При выстреле граната начинает вращать (как хорошо брошенный футбольный мяч). Это движение вызвано формой и положением стабилизаторов, а также спиральными канавками внутри ствола гранатомета.

Вращающееся движение гранаты создает сильную центробежную силу , которая толкает утяжеленные штифты наружу.Когда они отодвигаются достаточно далеко, штифты освобождают механизм взрывателя, и он выпрыгивает вперед к носовой части гранаты. Когда граната ударяется о землю, носовая пластина вдавливается внутрь, забивая боек по капсюлю. Капсюль взрывается, воспламеняя детонатор взрывчатого вещества, которое воспламеняет основное взрывчатое вещество.

Есть десятки вариаций этой идеи, некоторые с гораздо более сложными системами включения и зажигания. Но основной принцип в большинстве этих видов оружия один и тот же.

Этот контент несовместим с этим устройством.

В будущем механизмы гранатометов будут развиваться. Уже сейчас в некоторых современных гранатах используется система электронного взрывателя вместо механического или химического взрывателя. В электронных гранатах с временной задержкой взрыватель состоит из цифровых часов и ударника с электрическим приводом. Когда активируется кнопка или рычаг зажигания, электронная система запускает точный таймер.По окончании счета механизм взрывателя отпускает ударник. Поскольку в ней используются настоящие часы, а не комбинация химикатов, эта система синхронизации намного точнее обычных взрывателей.

Некоторые современные гранатометы также имеют электронные взрыватели и системы вооружения. В настоящее время американские военные разрабатывают миниатюрные гранаты с электронными датчиками положения . С помощью усовершенствованных гранатометов солдаты могут запрограммировать взрыв гранаты после того, как она пройдет определенное расстояние.Таким образом, солдат может точно определять цели, даже находящиеся за преградами, с чрезвычайно высокой точностью.

Чтобы узнать больше о гранатах, в том числе об их роли в военной истории, перейдите по ссылкам ниже.

Статьи по теме HowStuffWorks

Еще отличные ссылки!

,
ручных гранат Справочник Гэри по пехотному оружию США
Ручные гранаты можно разделить на:
Фрагментация . Эти гранаты используются для нанесения раненых за счет высокоскоростного выброса осколков. Исторически сложилось так, что Самой важной ручной гранатой была осколочная граната, которая является личной системой непрямого оружия солдата.
Осколочные гранаты оснащены взрывателями ударного действия или детонирующими взрывателями замедленного действия, состоящими из ударника, капсюля и замедлителя. заряд-детонатор.Может быть включен бустер. Предохранительный рычаг, изогнутый по форме корпуса гранаты, зацеплен за верх взрывателя. Рычаг удерживается на месте предохранительным штифтом (тяговым кольцом), который защищает ударник от действия ударника. весна. Удаление английской булавки необходимо непосредственно перед броском гранаты.
Освещение . Эта граната используется для освещения местности и целей. Потому что световое соединение горит очень горячим пламенем, этот тип также может использоваться для зажигания против легковоспламеняющихся целей.
Типичная светящаяся граната по размеру и функциям аналогична горящим химическим гранатам. Он состоит из трех основных Составные части: тонкий металлический корпус, осветительный заряд и специальный взрыватель воспламенительного типа. Воспламенитель состоит из быстрое совпадение, содержащееся во втулке. Осветительный заряд состоит из пиротехнического состава, состава первого горения и заряд воспламенителя.
Химическая . Эти гранаты используются для зажигания, досмотра, сигнализации, обучения или борьбы с беспорядками.
Гранаты горящего типа обычно оснащены воспламенителями, которые работают с задержкой от 1,2 до 2 секунд. Функционирование взрывателя зажигает первую горючую (стартовую) смесь, воспламеняющую наполнитель. Горящий наполнитель создает давление, достаточное для выдувания ленты. свободно закрывая выпускные отверстия (газовые порты) и позволяя химическому агенту (газу для борьбы с беспорядками, дыму) выйти.
ВНИМАНИЕ: гранаты горящего типа сжигают кислород. Стандартные защитные маски фильтруют частицы, но не поставляют кислород.Следовательно, горящие гранаты нельзя использовать в закрытых или замкнутых пространствах.
Гранаты разрывного типа снабжены взрывателями замедленного действия, содержащими фугасные детонаторы. Детонаторы разрывают гранату корпус и разогнать наполнитель (слезоточивый газ, белый фосфор). Хотя этот тип гранаты действует как разрывная, он создает тот же эффект, что и горящая граната.
Текущая политика США, регулирующая использование CS и других боеприпасов для подавления беспорядков , изложена в Исполнительном указе № 11850, 8 апреля 1975 г.Раздражающий газ CS (слезоточивый газ) может использоваться в зоне боевых действий с разрешения вышестоящих властей. Вооруженные силы США будут использовать CS в военное время для защиты только для спасения жизней, как это было одобрено президентом. Секретарь Оборона может разрешить использование CS для защиты и восстановления ядерного оружия. CS может использоваться на военных объектах (внутри страны и за границей), территории посольств и т. д., в мирное и военное время.
США и многие другие страны не считают CS или другие средства контроля химическим оружием; однако некоторые другие страны не проводят различия.Ручные гранатометы для массовых беспорядков включают в себя ABC-M7A2, ABC-M7A3 и M47 CS.
Наступление . Эта граната используется для взрывного действия. Наступательные гранаты гораздо менее опасны, чем осколочные гранаты. противник на открытом воздухе, но они очень эффективны против врага в ограниченном пространстве.
Граната данного типа имеет неметаллический корпус (картон, стеклопластик), заряженный фугасным наполнителем. Он использует задержку детонирующий взрыватель. Некоторые металлические фрагменты от взрывателя могут выбрасываться.
Противотанковая . Противотанковые гранаты предназначены для метания в бронетехнику. Они имеют кумулятивную боевую часть и стабилизируются подпружиненным парашютом или тканевой лентой. Противотанковые гранаты используют ударные взрыватели.
Несмертельный . Ручные светошумовые гранаты используются в качестве отвлекающих или отвлекающих средств при очистке зданий и помещений. операции, когда присутствие некомбатантов вероятно или ожидается и атакующий элемент пытается добиться внезапности.
Практика и обучение . Типичная учебная граната содержит небольшой пятнистый заряд черного пороха и взрывается с задержкой от 4 до 5 секунд. Этот тип гранаты используется для моделирования работы и функционирования служебных гранат.
Учебные гранаты не запаиваются и полностью инертны. По размеру и форме они напоминают служебные патроны и используются для обучения обработка и метание.
Ручная граната состоит из следующих компонентов:
Кузов .Тело содержит наполнитель, а в некоторых гранатах — осколки.
Наполнитель . Наполнитель состоит из химического или взрывчатого вещества, которое определяет тип ручной гранаты для факторов применения.
Взрыватель в сборе . Взрыватель вызывает возгорание или взрыв гранаты за счет детонации наполнителя.
В нынешних ручных гранатах США используются два типа взрывателей: детонирующий и воспламеняющий. Оба функционируют одинаково; разница в том, как они активируют наполнитель.
Детонирующий взрыватель . Детонирующие взрыватели взрываются внутри корпуса гранаты, вызывая основной взрыв наполнителя. К детонирующим взрывателям относятся M204A1, M204A2, M206A2, M213, M228 и встроенный взрыватель C12.
Взрыватели M204A1 и M204A2 . Эти взрыватели используются с осколочными гранатами M26, M26A1 и M61. Элемент задержки представляет собой пороховой поезд, требующий 4–5 секунд, чтобы поджечь детонатор. Детонатор взрывает наполнитель.
M206A2 . Этот взрыватель используется с наступательной ручной гранатой MK3A2, обычно называемой сотрясательной гранатой. M206-серия взрыватели аналогичны серии M204, за исключением предохранителя. M206 имеет прямой предохранительный рычаг, а предохранитель M204 рычаг изогнутый. Элемент задержки представляет собой пороховой корд, которому требуется от 4 до 5 секунд, чтобы сгореть до детонатора.
Взрыватель М213 .Взрыватель M213 предназначен для использования с осколочной гранатой M67. Имеет предохранительный зажим. Стандарт Элемент задержки представляет собой пороховой шлейф, дожигающийся до детонатора за 4–5 секунд. В некоторых случаях элемент задержки может отличаться от менее 4 секунд до более 5 секунд из-за неисправных предохранителей.
Стоимость единицы: 5,73 доллара (2005 финансовый год).
Взрыватель М228 . Взрыватель M228 используется с учебной гранатой M69 для имитации задержки взрывателя при фрагментации M67. ручная граната.Элемент выдержки времени представляет собой порошковую цепь с выдержкой времени задержки от 4 до 5 секунд. Однако в некоторых случаях задержка элемент может изменяться от менее 4 секунд до более 5 секунд из-за неисправных предохранителей.
Это уникальный обучающий предмет; не используется в бою.
Дата классификации типа: 1971. Стоимость единицы: 4,16 доллара (2005 финансовый год).
Встроенный предохранитель C12 . Этот взрыватель является неотъемлемой частью ручных гранат для подавления массовых беспорядков серии M25.Взрыватель состоит из бойка (прикрученного к основание корпуса гранаты), гильзу взведения и ползун в сборе. Сборка ползуна содержит элемент задержки от 1,4 до 3 секунд и небольшой детонатор. Он функционирует следующим образом:
Когда английская булавка удалена, защитная гильза удерживается на месте большим пальцем.
Когда гильза взвода отпущена, ползун в сборе прижимается вниз к ударнику под давлением ударной пружины.
В нижней части колодца для взрывателя ползун ударяет по бойку и воспламеняет элемент замедления, который, в свою очередь, приводит в действие детонатор.
Детонатор разрывает корпус гранаты и рассеивает средство подавления массовых беспорядков на площади около 5 метров в диаметре.
Воспламеняющийся взрыватель . Воспламенители предназначены для использования с химическими ручными гранатами. Они горят при высоких температурах и воспламеняются химический наполнитель.
Пиротехнический взрыватель замедленного воспламенения М201А1 . M201A1 предназначен для использования с белой дымовой гранатой AN-M83HC, зажигательной гранатой AN-M14 Th4 и цветная дымовая граната M18. Этот взрыватель взаимозаменяем с любым стандартным огневым устройством. Время задержки Элемент представляет собой пороховой шлейф, дожигающийся до воспламенителя от 1,2 до 2 секунд. Воспламенитель воспламеняет наполнитель или пиротехнический стартер с сильным горящим действием, выбрасывающий наполнитель из корпуса гранаты.
M201A1 MOD 2 . Не фрагментирующий. Используется на ручных светошумовых гранатах ABC-M7A2 CS, ABC-M7A3 CS и M84.
M201A1-1 . Используется в гранате с резиновым шариком GG04 и корпусе учебной гранаты GG05.
Данные ручной гранаты. Модели, отмеченные знаком «*», являются устаревшими по состоянию на 2000 год.
Модель Тип Кузов Наполнитель Взрыватель Вес Дальность броска Эффект
ABC-M7A2 борьба с беспорядками цилиндр из листового металла 5.5 унций (156 г) горящей смеси и 3,5 унции (99 г) CS в желатиновых капсулах M201A1, M201A1 MOD2 15,5 унций (439 г) 131 футов (40 м) Облако раздражающего вещества на 15-35 секунд
ABC-M7A3 борьба с беспорядками цилиндр из листового металла 7,5 унций (213 г) горючей смеси и 4,5 унции (128 г) гранулированного агента CS M201A1, M201A1 MOD2 15.5 унций (439 г) 131 футов (40 м) Облако раздражающего вещества на 15-35 секунд
ABC-M25A1 *, ABC-M25A2 * борьба с беспорядками сфера из сжатого волокна или пластика CS1 или CN1 в смеси с аэрогелем кремнезема C12 от 7,5 до 8 унций (от 213 до 227 г) 164 футов (50 м) Радиус разрыва: 5 м (16 футов)
АН-М8 белый дым цилиндр из листовой стали 19 унций (539 г) дымовой смеси типа C HC M201A1 24 унции (680 г) 100 футов (30 м) Излучает плотное облако белого дыма в течение 105–150 секунд
АН-М14 зажигательное цилиндр из листового металла 26.5 унций (751 г) терматной (Th4) смеси M201A1 32 унции (907 г) 82 футов (25 м) Может прожечь стальную пластину 1/2 дюйма (12,7 мм)
АН-М83 белый дым Цилиндр из тонкого листового металла диаметром 2,5 дюйма (64 мм), длиной 5,7 дюйма (145 мм) 11 унций (312 г) терефталевой кислоты (TA) M201A1 16 унций (454 г) ? Облако белого дыма на 25-70 секунд
GG04 нелетальный 3.Резиновый шар диаметром 12 дюймов (79 мм) Гранулы твердой резины 100,25 дюйма (6,4 мм) M201A1-1 10,2 унции (290 г) 50 футов (15 м) Максимальный диапазон: 50 футов (15 м). Прицельная дальность: от 2 до 3 м (от 6 до 10 футов)
GG05 практика Резиновый шар диаметром 3,12 дюйма (79 мм) НЕТ M201A1-1 208 г (7,3 унции) 50 футов (15 м) НЕТ
M15 дым листовой металл 15 унций (425 г) белого фосфора (WP) M206A2 31 унция (879 г) 100 футов (30 м) Радиус разрыва: 56 футов (17 м)
Время горения: 60 секунд
М18 цветной дым цилиндр из листовой стали 11.5 унций (326 г) смеси цветного дыма (красного, желтого, зеленого или фиолетового) M201A1 19 унций (538 г) 115 футов (35 м) Облако цветного дыма от 50 до 90 секунд со средним временем горения 60 секунд
M26 *, M26A1 * фраг чугун хлопья или гранулы TNT M204A1 или M204A2 21 унция (595 г) 131 футов (40 м) Радиус поражения: 15 м (50 футов)
M47 борьба с беспорядками 3.Резиновый шар диаметром 5 дюймов (89 мм) 6,5 унций (185 г) гранулированной смеси CS Pyrotechnics M227 410 г (14,5 унций) от 115 до 150 футов (от 35 до 45 м) 1 615 футов² (150 м²) раздражающего вещества
Время горения: от 8 до 20 секунд
M61 фраг тонкий лист 5,5 унций (156 г) композиции B HE M204A1 или M204A2 16 унций (454 г) 131 футов (40 м) Радиус поражения: 50 футов (15 м)
Радиус поражения: 5 м (16 футов)
M67 фраг 2.Стальная сфера 5 дюймов (64 мм) со стальной пружиной с царапинами на осколки 6,5 унций (184 г) композиции B HE M213 14 унций
(397 г) 115 футов
(35 м) Радиус поражения: 50 футов (15 м)
Радиус поражения: 5 м (16 футов)
M69 практика стальная сфера НЕТ M228 14 унций (397 г) 131 футов (40 м) Выпускает небольшой клубок белого дыма
M83 обучение ? 16 унций (454 г) дымовой смеси ? ? ? ?
M84 нелетальный 5.Стальная шестигранная трубка длиной 25 дюймов (133 мм) ? M201A1, M201A1 MOD2 377 г (13,3 унции) ? Излучает интенсивный свет и звук
МК2 * фраг чугун хлопья или гранулы TNT M204A1 или M204A2 21 унция (595 г) 100 футов (30 м) Радиус разрыва: 33 фута (10 м)
MK3A2 наступление цилиндр из стекловолокна 8 унций (227 г) тротила M206A1 или M206A2 15.6 унций (442 г) 131 футов (40 м) Радиус поражения: 2 м (7 футов)
№ 5 Марка I Миллс * фраг чугун ? воспламенитель отдельный 22,5 унции (638 г) минимум 90 футов (27 м) ?
XM102 обучение стальная шестигранная труба ? ? ? ? ?
Граната, Рука, Бунт, CS, ABC-M7A2
Граната, Рука, Бунт, CS, ABC-M7A3
Ручные гранаты для подавления массовых беспорядков ABC-M7A2 и ABC-M7A3 содержат только CS в качестве наполнителя.Отличаются они только количеством наполнителя и форма CS, которую они содержат. Граната ABC-M7A2 содержит 5,5 унций горящей смеси и 3,5 унции CS в желатине. капсулы. ABC-M7A3 содержит 7,5 унций горючей смеси и 4,5 унции гранул CS.
Корпуса обеих гранат сделаны из листового металла с четырьмя эмиссионными отверстиями вверху и одним внизу. Обе гранаты имеют серые тела. с красными полосами и маркировкой. Эти гранаты не имеют предохранительных зажимов.
ABC-M7A3 Стоимость единицы: 175 долларов США (2005 финансовый год).
Граната, Рука, Бунт, CN1, ABC-M25A1
Вышло из употребления. Ручная граната для подавления массовых беспорядков ABC-M25A1 представляет собой разрывной боеприпас со встроенным взрывателем.
Все наполнители смешаны с аэрогелем кремнезема для повышения эффективности рассеивания.
Ручные гранаты для подавления массовых беспорядков серии M25 имеют радиус взрыва (видимая облачная граната) около 16 футов (5 м), но фрагменты гранаты иногда выбрасываются на высоту 82 футов (25 м).
Граната имеет серый корпус с красной полосой и красными отметинами.
Граната, Рука, Бунт, CN1, ABC-M25A2
Граната, Рука, Бунт, CS1, ABC-M25A2

ABC-M25A2 CS1
Вышло из употребления. Ручная граната для подавления массовых беспорядков ABC-M25A2 представляет собой разрывной боеприпас со встроенным взрывателем. Граната М25А2 — улучшенная версия граната М25А1. Две гранаты различаются в первую очередь конструкцией корпуса.
Все наполнители смешаны с аэрогелем кремнезема для повышения эффективности рассеивания.
Ручные гранаты для подавления массовых беспорядков серии M25 имеют радиус взрыва (видимая облачная граната) около 16 футов (5 м), но фрагменты гранаты иногда выбрасываются на высоту 82 футов (25 м).
Граната имеет серый корпус с красной полосой и красными отметинами.
Граната, ручная, дымовая, HC, AN-M8
Граната AN-M8 HC используется для создания плотных облаков белого дыма для сигнализации и экранирования. Обратите внимание, что это граната была указана как устаревшая в сентябрьском выпуске FM 3-23.30 2000 г., а в последней версии руководства от июня 2005 г. перечисляет гранату как находящуюся на вооружении.
ВНИМАНИЕ: граната AN-M8 HC выделяет вредные соляные пары, раздражающие глаза, горло и легкие.Его нельзя использовать в закрытых помещениях, если солдаты не носят защитные маски.
ВНИМАНИЕ: Поврежденные гранаты AN-M8 HC, обнажающие наполнитель, представляют опасность. Воздействие на наполнитель влаги и Воздух может вызвать химическую реакцию, которая воспламенит гранату.
Граната имеет светло-зеленый корпус с черными отметинами и белый верх.
Граната, ручная, зажигательная, Th4, AN-M14
Зажигательная ручная граната АН-М14 Тх4 используется для поражения техники или разжигания пожаров.Он также может повредить, обездвижить или разрушить транспортные средства, системы вооружения, укрытия или боеприпасы.
Часть терматической смеси превращается в расплавленное железо, которое горит при температуре 4000 ° по Фаренгейту. Смесь сплавляет металлические части любого объекта, с которым он соприкасается. Thermate — это улучшенная версия термита, зажигательного агента, используемого в ручном режиме. гранаты времен Второй мировой войны. Наполнитель из термата может прожечь однородную стальную пластину толщиной 1/2 дюйма. Производит собственный кислород и горит под водой.
ВНИМАНИЕ: Не смотрите прямо на зажигательную ручную гранату, поскольку она горит. Интенсивность света опасна для сетчатки и может вызвать необратимое повреждение глаз.
Граната серого цвета с пурпурными отметинами и одной пурпурной полосой (текущие гранаты). Под стандартной цветовой кодировкой системы зажигательные гранаты светло-красного цвета с черной маркировкой. У этой гранаты нет предохранителя.
Граната, ручная, белая дымовая, TA, AN-M83
Белая дымовая ручная граната AN-M83 TA используется для прикрытия действий небольших подразделений и для сигнализации «земля-воздух».
Граната имеет корпус зеленого цвета со светло-зелеными отметинами, синюю полосу и белый верх.
Граната, ручная, резиновый шарик, нелетальная, GG04 Граната с резиновым шариком GG04 используется в ситуациях сдерживания толпы, когда желательно применение несмертельной силы. Граната с резиновым шариком предназначена для метания с руки или с дула из дробовика 12-го калибра.
GG04 — это многозарядная граната с мгновенным выстрелом из 100 пуль из твердой резины калибра 0,25. Граната имеет задержка взрывателя 2.От 8 до 3 секунд со вспышкой приблизительно 1 миллион CP и 180 децибел на расстоянии 3,5 футов. При детонации резиновые гранулы отправляются под углом 360 ° с эффективной дальностью от 2 до 3 метров и максимальной дальность поражения от 15 до 20 метров.
Корпус гранаты представляет собой резиновый шар, в котором находится гильза взрывателя.
Граната черная с белыми буквами.
Дата размещения: 1998. Стоимость единицы: 30 долларов (2003 финансовый год Корпуса морской пехоты).
Граната, Ручная, Практическая, Несмертельная, GG05 GG05 создан для имитации действующей гранаты с резиновым шариком GG04.Он изготовлен из прочной резины и может быть метательное или дульное из ружья 12-го калибра. Тело можно перезаряжать до 25 раз и является компонент учебной гранаты, состоящий из корпуса и взрывателя учебной гранаты M201A1-1. Корпус гранаты представляет собой резиновый шар, который содержит гильзу для взрывателя и заполнен резиной калибра .50. окатыши. Гранулы с резиновыми шариками остаются внутри тела.
GG05 синего цвета. Взрыватель снабжен синим предохранителем с коричневой полосой.
Это уникальный обучающий предмет; не используется в бою.
Дата размещения: 2002 г. Стоимость единицы: 11 долларов США (2003 финансовый год Корпуса морской пехоты).
Граната, Ручная, Дымовая, WP, M15
Граната с белым фосфором M15 — это граната разрывного типа, используемая для сигнализации, экранирования и зажигания.
ВНИМАНИЕ: Весь дружественный персонал в радиусе взрыва 56 футов (17 м) должен находиться в закрытом положении, чтобы избежать удара горящие частицы. Наполнитель WP горит около 60 секунд при температуре 5000 ° по Фаренгейту.Эта сильная жара вызывает Дым от гранаты поднимается довольно быстро, особенно в прохладном климате. Это делает гранату M15 менее желательной для использования. в качестве проверяющего агента.
Граната серого цвета с одной желтой полосой и желтыми отметинами.
Граната, Ручная, Дымовая, Зеленая, M18
Граната, Ручная, Дымовая, Желтая, M18
Граната, Рука, Дым, Фиолетовый, M18
Граната, Ручная, Дымовая, Красная, M18
Ручная дымовая граната M18 используется для сигнализации «земля-воздух» или «земля-земля».
Корпус состоит из стального цилиндра с выбросными отверстиями:
Четыре эмиссионных отверстия вверху и одно внизу (старое производство).
Четыре эмиссионных отверстия вверху и ни одного внизу (более позднее производство).
Нет верхних эмиссионных отверстий и одно заклеенное нижнее отверстие (текущее и недавнее производство).
Отверстия позволяют дыму выходить при воспламенении гранаты.
ВНИМАНИЕ: гранаты горящего типа сжигают кислород. Стандартные защитные маски фильтруют частицы, но не подавать кислород.Поэтому горящие гранаты нельзя использовать в закрытых или замкнутых пространствах.
Граната М18 светло-зеленого цвета с черными отметинами. Верх гранаты указывает на цвет дыма (красный, желтый, зеленый или фиолетовый).
Желтый дым иногда трудно увидеть в городских районах. Новые версии желтых дымовых гранат более заметны, чем старые.
Корпус содержит капсюль, первую горючую смесь, пиротехническую колонку задержки и воспламеняющую смесь. На корпусе собраны ударник, пружина бойка, предохранительный рычаг и предохранительный штифт с вытяжным кольцом.Разрезанный конец английской булавки имеет угловое распространение.
Это стандартный учебный предмет, используемый как на тренировках, так и в бою.
Дата классификации типа: начало 1950-х годов. Стоимость единицы: 43,20 доллара США (2005 финансовый год).
Граната, Рука, Осколочная, M26
Граната, Рука, Осколочная, M26A1
Вышло из употребления. Эти гранаты используются для дополнения огня из стрелкового оружия по противнику в ближнем бою. Они производят жертвы через высокоскоростная проекция осколков.
Осколочные гранаты M26 и M26A1 были реклассифицированы как M61 в рамках программы улучшения продукта, которая добавила прикрепленный предохранительный зажим.
ПРЕДУПРЕЖДЕНИЕ: хотя радиус поражения составляет 50 футов (15 м), осколки могут распространяться на расстояние до 755 футов (230 м).
Эти гранаты имеют корпус оливково-серого цвета с единственной желтой полосой наверху и желтыми отметками, указывающими на наличие осколочно-фугасного наполнителя.
Граната, Рука, Бунт, CS, M47
Граната M47 — это боеприпасы специального назначения горящего типа, используемые для борьбы с беспорядками и повстанческими движениями.Эта граната является несмертельным боеприпасом выводящего из строя типом боеприпаса, который содержит непостоянный агент CS.
M47 состоит из резинового корпуса с задержкой плавкого предохранителя около 2–3 секунд перед возгоранием. Разгрузка CS приводит к случайному «бегу» гранаты. Скорость выгрузки через порты препятствует подбору и отбрасыванию гранаты целевым персоналом. Как взрывается граната также устраняет побочные эффекты фрагментации и сводит к минимуму опасность пожара.
В верхней половине гранаты находится взрыватель, а в нижней — отверстие для наполнения и выхлопное отверстие.
Серый с красной полосой и черными отметинами.
Граната, Рука, Осколочная, M61
Этот тип гранаты был разработан для замены более ранней модели, изготовленной с чугунным корпусом с глубокими зазубринами (ананас Граната Первой мировой войны).
Осколки производятся катушкой из проволоки с зазубринами, установленной внутри корпуса гранаты.
ВНИМАНИЕ: Хотя радиус поражения этой осколочной гранаты составляет 16 футов (5 м), а радиус поражения — 50 футов. (15 м) осколки могут распространяться на расстояние до 755 футов (230 м).
Граната представляет собой корпус оливкового цвета с единственной желтой полосой наверху. Обозначения номенклатуры и / или номера партии желтого цвета.
Граната, Рука, Осколок, Задержка, M67
ВНИМАНИЕ: хотя радиус поражения этой осколочной гранаты составляет 16 футов (5 м), а радиус поражения — 50 футов. (15 м) осколки могут распространяться на расстояние до 755 футов (230 м).Граната имеет корпус оливково-серого цвета с желтой полосой наверху. Маркировка желтого цвета.
Это стандартный тренировочный предмет, используемый как на тренировках, так и в бою.
Дата классификации типа: 1971. Стоимость единицы: 27,64 доллара (2005 финансовый год).
Граната, Рука, Практика, M69
Практическая ручная граната M69 имитирует ручные осколочные гранаты серии M67 для учебных целей. Граната обеспечивает реалистичное обучение и знакомит бойца с функционированием и характеристиками ручной осколочной гранаты.
После задержки в 4–5 секунд M69 выпускает небольшой клуб белого дыма и издает громкий хлопок. Корпус гранаты может быть неоднократно использовался при замене узла взрывателя.
ВНИМАНИЕ: осколки взрывателя могут выйти из отверстия в основании корпуса гранаты и вызвать травмы.
Граната голубого цвета с белыми отметинами. Предохранитель взрывателя светло-голубой с черными отметками и коричневым наконечником. Граната M69 имеет предохранительную обойму.
Дата классификации типа: 1971 г.Стоимость единицы корпуса: 5,62 доллара США (2000/2001 финансовый год).
Граната, Рука, Дым, Tng, M83
Учебная граната M83 используется так же, как и служебные дымовые гранаты серии M8. Его можно использовать для экрана деятельности малых подразделений и для сигнализации земля-воздух. Его использует отдельный солдат в подразделении, роте и батальоне. Этот предмет срочно требуется для замены существующего боеприпаса M8, снаряженного гексахлорэтаном (HC).
Ручная граната M83 содержит приблизительно один фунт экологически приемлемой дымовой смеси.Дымовая смесь инициируется пиротехнический взрыватель замедленного действия. После включения есть 3-секундная задержка, после которой образуется плотное облако дыма белого дыма.
Это уникальный обучающий предмет; не используется в бою.
Дата классификации типа: 1994. Стоимость единицы: 35,49 долларов (2005 финансовый год).
Граната, ручная, нелетальная (оглушающая), M84
Ручная диверсионная / светошумовая граната M84 предназначена для бросания в комнату (через открытую дверь стандартное стеклянное окно или другое отверстие), где слышен громкий хлопок (от 170 до 180 децибел на расстоянии 5 футов) и яркий вспышка (1.От 5 до 2,5 млн CP), достаточного для временной дезориентации персонала в помещении.
ВНИМАНИЕ: не тренируйтесь с этой гранатой в режиме «готовки», так как у нее есть короткое время задержки взрывателя от 1,0 до 2,3 секунды.
ВНИМАНИЕ! Используйте светошумовые гранаты в качестве удобных устройств раннего предупреждения только в боевой обстановке.
Использование M84 не рекомендуется для сдерживания толпы. Специальные группы, такие как службы безопасности и поисковые группы, могут эффективно использовать это устройство.
Корпус представляет собой стальную шестигранную трубку с 12 отверстиями по бокам для излучения интенсивного света и звука. при воспламенении гранаты. M84 также имеет дополнительный предохранительный штифт с треугольным вытяжным кольцом.
Граната оливкового цвета с белыми отметинами, с пастельно-зеленой полосой на корпусе и коричневой полосой на предохранителе.
Стоимость единицы: 150 долларов США (2006/2007 финансовый год).
Граната, Ручная, Осколочная, MK2
Вышло из употребления. MK2 используется для дополнения огня из стрелкового оружия по противнику в ближнем бою.Граната приводит к жертвам высокоскоростная проекция осколков.
ВНИМАНИЕ: Если предохранитель ослаблен, не пытайтесь его затянуть. Это могло привести к взрыву гранулированного тротила в гранате.
Граната имеет корпус оливково-серого цвета с единственной желтой полосой, что указывает на наличие осколочно-фугасного наполнителя.
Граната, Ручная, Наступательная, MK3A2
Наступательная ручная граната MK3A2, обычно называемая сотрясательной гранатой, предназначена для нанесения раненых во время ближнего боя. сражаться с минимизацией опасности для дружественного персонала.Граната также используется для сотрясения закрытых помещений, для взрывных работ, и для задач по сносу. Ударные волны (избыточное давление), создаваемые этой гранатой при использовании в закрытых помещениях, больше, чем производится от осколочной гранаты. Следовательно, он очень эффективен против вражеских солдат, находящихся в бункерах, зданиях и укрепленные районы.
ПРЕДУПРЕЖДЕНИЕ: эффективный радиус поражения гранаты составляет 7 футов (2 м) на открытой местности, но вторичные ракеты и кусочки взрывателя могут быть проектируется на расстояние 656 футов (200 м) от точки взрыва.
Граната черного цвета с желтыми отметинами по центру. MK3A2 может выпускаться с предохранительным зажимом или без него.
Граната № 5 Марка I
«Ручная граната Миллса (Время)», «Граната Миллса», «Бомба Миллса». Вышло из употребления. Британская граната времен Первой мировой войны. Корпус выполнен из чугуна, с зазорами для защиты от осколков при детонации. В один конец ввинчивается центральная деталь с отдельными углублениями для ударника и детонатора. Гранаты Mills для использования в качестве винтовочных гранат (No.23 Mills Rifle Grenade) должны иметь твердые, а не утопленные заглушки.
Ударник удерживается взведенным против своей пружины за счет того, что его головка цепляется за конец рычага ударника, когда последний лежит напротив корпуса гранаты. В этом положении рычаг удерживается предохранительным штифтом.
Воспламенитель представляет собой отдельный блок, состоящий из крышки, камеры крышки, предохранителя и детонатора (№ 6, длина 1 3/8 дюйма, № 8, длина 2 1/8 дюйма). Воспламенитель вставляется в гранату перед использованием.Учтите, что если граната не используется, воспламенитель необходимо снять как можно скорее. Запрещается возвращать гранату на склад.

При извлечении предохранительного штифта рычаг поворачивается наружу под действием пружины бойка, освобождая, таким образом, ударник, который запускает колпачок. Предохранитель горит около пяти секунд, а затем запускает детонатор. Гранаты
Миллса были упакованы по 12 штук в деревянный ящик с баллоном, содержащим 12 воспламенителей.
Для гранаты Миллса поставлены фиктивные запальники.Их отличало от живых сетов отверстие, около одной трети диаметра детонатора по диаметру на конце детонатора, а также у крышки, не имеющей центрального отверстия. Учебные гранаты Dummy Mills были окрашены в белый цвет.
Граната, Ручная, Тренировочная, Несмертельная (Оглушение), XM102
Перезаряжаемая ручная оглушающая граната XM102 (RSPHG) — это перезаряжаемый тренажер для ручной оглушающей гранаты M84. Он предлагает реалистичные характеристики M84 для помощи в обучении миссиям, таким как спасение заложников или захват. преступников, террористов или других противников.
