2.1. Унифицированный запал ручной гранаты модернизированный УЗРГМ
Рис. 7. Унифицированный запал ручной гранаты модернизированный (УЗРГМ)Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) (рис. 7) предназначается для взрыва разрывного заряда в гранатах Ф-1, РГД-5 и РГ-42.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Устройство УЗРГМ

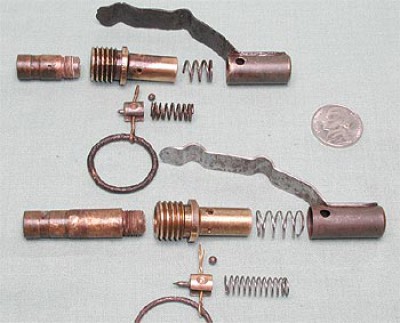

Он состоит из ударного механизма и собственно запала.
В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага.
Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

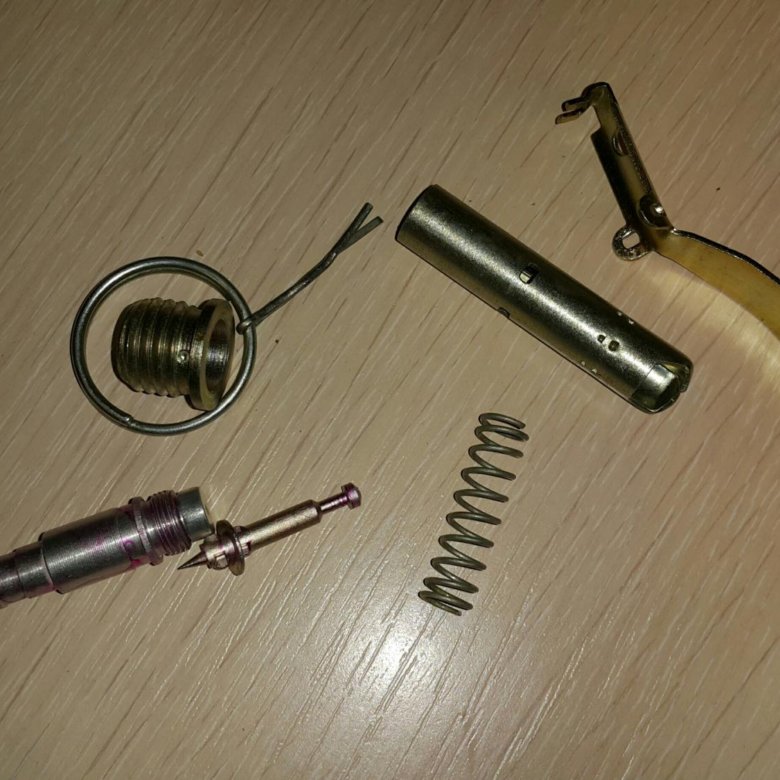

Рис. 8. Ударный механизм1 – трубка ударного механизма; 2 – направляющая шайба; 3 – боевая пружина; 4 – ударник; 5 – шайба ударника; 6 – спусковой рычаг; 7 – предохранительная чека с кольцом; 8 – соединительная втулка.
После выдергивания чеки положение частей запала не меняется.
Рис. 9. Запал:
9 – капсюль – воспламенитель; 10 – втулка замедлителя; 11 – замедлитель; 12 – капсюль — детонатор.

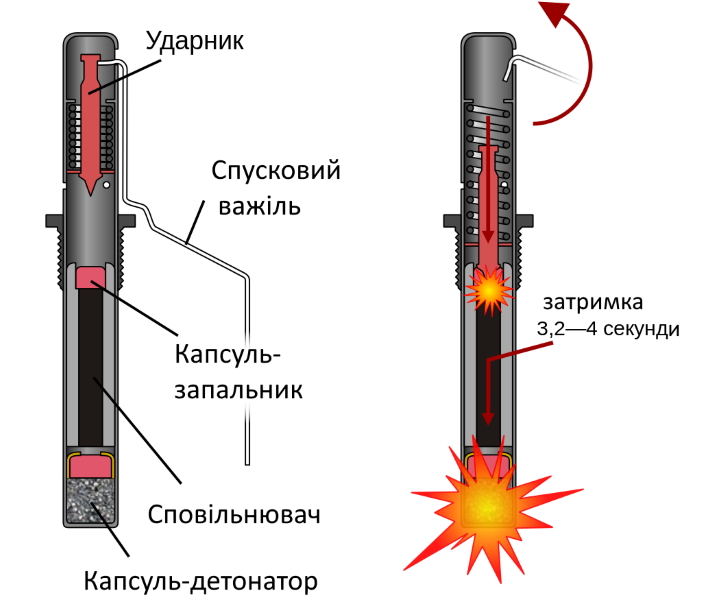

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда.
Взрыв разрывного заряда дробит корпус гранаты на осколки.Взаимодействие частей УЗРГМ (рис. 10, 11)
1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель.
Рис. 10.
2.Пороховой состав замедлителя прогорел, срабатывает капсюль – детонатор
Рис. 11.Рис. 12. Ударно-дистанционный запал УДЗ2.1. Ударно-дистанционный запал УДЗ (рис. 12)

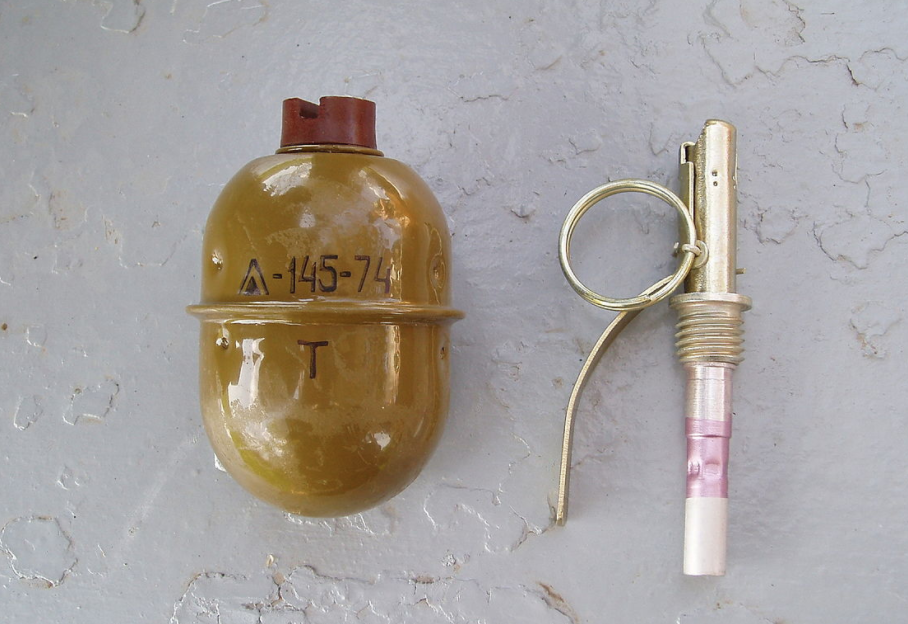

Ручные осколочные гранаты РГО и РГН комплектуются ударно — дистанционным запалом УДЗ.
Рис. 13. Устройство ударно-дистанционный запал УДЗ 1 – корпус.Накольно-предохранительный механизм:
- 2 – спусковой рычаг;
- 3 – ударник с жалом;
- 4 – боевая пружина;
- 5 – кольцо с чекой;
- 6 – планка;
- 7 – заглушка;
- 8 – капсюль – воспламенитель.
Механизм дальнего взведения:
- 9 – пороховые предохранители;
- 10 – капсюль – воспламенитель;
- 11 – движок;
- 12 – пружина.
Датчик цели:
- 13 – жало;
- 14 – пружина;
- 15 – гильза;
- 16 – втулка;
- 17 – груз.
Механизм самоликвидатора:
- 18 – замедлитель;
- 19 – капсюль – детонатор.
Детонационный узел:
- 20 — капсюль – детонатор.
Взаимодействие частей и механизмов
Исходное положение.
В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удерживается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием пружины (14) поджимает груз (17).
Рис. 14 Взаимодействие частей и механизмов ударно-дистанционный запал УДЗПри подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. Положение частей и механизмов в служебном обращении (рис. 14).
В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8).
Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18).
Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11).
Движок под воздействием пружины (12) становится в боевое положение.
Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.
Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)
При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.
В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв детонационного узла.
Читать полный конспект Ручные гранаты
Граната Ф-1
«Приуральский районный краеведческий музей» > Без рубрики > Граната Ф-1
Граната Ф-1
Ручная противопехотная оборонительная граната Ф-1, индекс ГРАУ — 57-Г-721, предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.
Ф-1
Тактико-технические характеристики
Масса гранаты (г) — 600
Масса заряда (г) — 63
Тип взрывчатого вещества — тротил
Длина корпуса (мм) — 86
Длина с запалом (мм) — 117
Диаметр (мм) — 55
Запал — УЗРГ/УЗРГМ/УЗРГМ-2
Время замедления запала (с) — 3,2-4,2
Радиус разлета убойных осколков (м) — до 200
Радиус сплошного поражения (м) — 7
Радиус поражения ударной волной (70-80кПа) (м) — менее 0,5
Площадь поражения осколками (кв.
Начальная скорость разлета осколков (м/с) — 730
Количество осколков (шт)- до 300
Безопасное расстояние (м) — свыше 280
Средняя дальность метания (м) — 35-45
Основные части и механизмы
1. Металлический корпус. Внешне граната имеет овальный ребристый корпус из сталистого чугуна. Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке.
2. Заряд взрывчатого вещества — 60 г тротила.
3. Запал. Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-41, РГ-42, РГД-5. Запал УЗРГМ отличается от УЗРГ изменениями в форме пусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.
Описание
Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала.
При хранении, транспортировке и переноске гранаты в это отверстие ввернута, пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Ганата Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ).
Унифицированный запал ручной гранаты модернизированный УЗРГМ
1. Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует боёк, не давая ему ударить по капсюль-детонатору.
2. Боёк представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковую скобу. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.
3. Спусковая скоба — изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его.
4. Капсюль поджигает замедляющий фитиль, который, прогорая некоторое время, активирует непосредственно детонирующую смесь — происходит подрыв гранаты.
5. Замедляющий фитиль создаёт временной интервал между броском и подрывом гранаты.
6. Детонирующая смесь подрывает взрывчатое вещество гранаты.
Ударный механизм:
1. Трубка ударного механизма.
2. Направляющая шайба.
3. Боевая пружина.
4. Ударник.
5. Шайба ударника.
6. Спусковой рычаг.
7. Предохранительная чека с кольцом.
8. Соединительная втулка.
Запал:
9. Капсюль-воспламенитель.
10. Втулка замедлителя.
11. Замедлитель.
12. Капсюль-детонатор.
Описание
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.
Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.
Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.
Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля-воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним — в шайбу ударника.
Ударник служит для накола и воспламенения капсюля-воспламенителя. Он помещается внутри трубки ударного механизма.
Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины.
Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания.
Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля-воспламенителя, внутри — канал, в котором помещается замедлитель, снаружи — проточку для присоединения гильзы капсюля-детонатора.
Капсюль-воспламенитель предназначен для воспламенения замедлителя.
Замедлитель передает луч огня от капсюля-воспламенителя к капсюлю-детонатору. Он состоит из запрессованного малогазового состава.
Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.
Работа частей и механизмов
Положение частей и механизмов до броска:
Ударник взведен и удерживается в верхнем положении вилкой спускового рычага, соединенного с трубкой ударного механизма предохранительной чекой.
Концы предохранительной чеки разведены и удерживают ее в запале.
Положение частей и механизмов после выдергивания чеки не меняется: ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки.
Работа частей и механизмов при броске:
Спусковой рычаг отделяется от гранаты и освобождает ударник;
Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его;
Луч огня от капсюля-воспламенителя воспламеняет замедлитель и, пройдя его (время горения замедлителя — 3,2-4,2 секунды), передается капсюлю-детонатору;
Капсюль-детонатор взрывается и вызывает взрыв основного заряда гранаты;
Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.
История
С учетом опыта боевых действий 1914 года, британский конструктор William Mills разработал очень удачный, можно сказать, классический образец гранаты. Граната Миллса была принята на вооружение армии Великобритании в 1915 году под названием «Mills Bomb № 5».
Граната № 5 состоит из корпуса, заряда ВВ, ударно-предохранительного механизма, запала. Корпус гранаты предназначен для размещения заряда ВВ и образования осколков при взрыве. Корпус изготовлен из чугуна, снаружи имеет поперечные и продольные насечки. В нижней части корпуса имеется отверстие, в которое ввинчивается центральная трубка. В центральном канале трубки размещается ударник с боевой пружиной и капсюль-воспламенитель запала. Сам запал представляет собой отрезок огнепроводного шнура, на одном конце которого закреплен капсюль-воспламенитель, а на другом капсюль-детонатор. Он вставляется в боковой канал трубки. Отверстие корпуса закрывается резьбовой пробкой. Для применения гранаты Mills Bomb №5 необходимо отвинтить шайбу на нижней стороне гранаты, вставить в нее капсюль-детонатор и вновь завернуть шайбу на место. Для использования гранаты необходимо взять гранату в правую руку, прижав рычаг к корпусу гранаты; левой рукой свести вместе усики предохранительной чеки (шплинта) и, потянув за кольцо, вытянуть шплинт из отверстия рычага. После этого, размахнувшись, бросить гранату в цель и укрыться.
Англичанам удалось создать поистине выдающееся оружие. Граната Миллса воплотила в себе тактические требования «окопной войны», предъявляемые к этому виду оружия. Небольшая, удобная, эта граната удобно металась из любого положения, несмотря на размер, она давала достаточно много тяжелых осколков, создавая достаточную площадь поражения. Но самым большим достоинством гранаты был ее запал. Заключалось это в простоте его конструкции, компактности (не было выступающих деталей), и в том, что, выдернув кольцо с чекой, боец мог безопасно держать гранату в руке в ожидании наиболее благоприятного момента для броска, так как пока не поднимется рычаг, удерживаемый рукой, воспламенения замедлителя не наступит. Немецкие, австро-венгерские и некоторые французские образцы гранат не имели этой поистине необходимой особенности. Имевшая такую особенность русская граната Рдултовского была очень сложна в применении, ее подготовка к броску требовала более десятка операций.
Французы, которые от немецких гранат в 1914 году страдали не меньше англичан, тоже решили создать гранату со сбалансированными характеристиками. Правильно учтя недостатки немецких гранат, как то, большой в диаметре, неудобный для охвата рукой корпус, как у гранаты образца 1913 года, ненадежный взрыватель и слабое осколочное действие, французы разработали революционную для своего времени конструкцию гранаты, известную как F1.
Первоначально F1 выпускалась с запалом ударного воспламенения, но вскоре ее снабдили автоматическим рычажным запалом, конструкция которого с незначительными изменениями по сей день используется во многих запалах армий NATO. Граната представляла собой изготовленный литьем ребристый яйцевидный корпус из сталистого чугуна, с отверстием для запала, который был более удобным для броска, чем круглый или дискообразный корпус немецких гранат. Заряд состоял из 64 граммов взрывчатого вещества (тротил, шнейдерит или менее мощные заменители), а масса гранаты составляла 690 грамм.
Изначально запал представлял собой конструкцию с капсюлем-воспламенителем ударного действия и замедлителем, по выгорании которого срабатывал капсюль-детонатор, вызывавший подрыв гранаты. В действие он приводился посредством удара колпачком запала о твердый предмет (дерево, камень, приклад и т. д.). Колпачок изготавливался из стали или латуни, имел на внутренней стороне боек, разбивавший капсюль, по типу винтовочного, поджигавший замедлитель. Для безопасности запалы гранат F1 снабжались проволочной чекой, не допускавшей касания ударником капсюля. Перед броском этот предохранитель удалялся. Такая простая конструкция была хороша для массового производства, но применение гранаты вне окопа, когда не было возможности найти тот самый твердый предмет, явно затрудняло пользование гранатой. Тем не менее компактность, простота и высокая эффективность обеспечили гранате огромную популярность.
Ручная граната F1 была довольно технологичной, не требовала дефицитного сырья, несла умеренный заряд взрывчатого вещества и в то же время обладала большой мощностью и давала большое по тем временам количество убойных осколков. Пытаясь решить задачу правильного дробления корпуса при взрыве, конструкторы использовали глубокую насечку на корпусе. Однако боевой опыт показал, что при современных бризантных ВВ корпус такой формы при взрыве дробится непредсказуемо, причем основное количество осколков имеет малую массу и малоубойны уже в радиусе 20-25 метров, в то время как тяжелые осколки донца, верхней части гранаты и запала имеют высокую энергию за счет своей массы и опасны до 200 м. Поэтому все утверждения насчет того, что насечка имеет своей целью образование осколков по форме выступающих ребер, как минимум, неверна. То же самое следует сказать и насчет явно завышенной дистанции поражения, так как дальность сплошного поражения осколками не превышает 10-15 метров, а эффективная дальность, то есть такая, где хотя бы половина целей будет поражена — 25-30 метров. Цифра 200 метров — это не дальность поражения, а дальность безопасного удаления для своих частей. Потому метать гранату следовало из-за укрытия, что было вполне удобно в случае позиционной войны.
Недостатки F1 с ударным запалом были очень скоро учтены. Несовершенный запал был ахиллесовой пятой всей конструкции, а по сравнению с гранатой Миллса был явно устаревшим. Сама же конструкция гранаты, ее эффективность и производственные особенности не вызывали нарекания, наоборот, были выдающимися.
Тогда же, в 1915 году, в короткий срок французскими конструкторами был изобретен автоматический пружинный запал по типу Миллса, однако, во многом его превосходящий.
Теперь готовую к броску гранату можно было держать в руках неограниченно долго — пока не наступал более благоприятный для броска момент, что особо ценно в скоротечном бою.
Новый автоматический запал был объединен с замедлителем и детонатором. Запал вкручивался в гранату сверху, в то время как у Миллса ударный механизм запала был неотъемным от корпуса, а детонатор вставлялся снизу, что было весьма непрактично — визуально определить, заряжена ли граната, было невозможно. Этой проблемы не было у новой F1 — наличие запала легко определялось и означало готовность гранаты к применению. Остальные параметры, в том числе заряд и скорость горения замедлителя остались прежними, как и у гранаты F1 с запалом ударного воспламенения. В таком виде французская ручная граната F1, как и граната Миллса, стала поистине революционным техническим решением. Ее форма и массогабаритные показатели были настолько удачными, что послужили примером для подражания и воплотились во многих современных моделях гранат.
Во время Первой Мировой войны гранаты F 1 в больших количествах поставлялись в русскую армию. Как и на западе, боевые действия вскоре выявили острую потребность вооружения российской армии ручными гранатами. Занялись этим в Главном Военно-техническом управлении (ГВТУ) — преемнике ГИУ. Несмотря на новые предложения, основными становятся гранаты обр. 1912 и 1914 г. Производство их налаживается в казенных технических артиллерийских заведениях — но, увы, слишком медленно. С начала войны по 1 января 1915 г. в войска направили всего 395 930 гранат, преимущественно обр. 1912 г. С весны 1915 г. гранаты постепенно переходят в ведение Главного Артиллерийского Управления (ГАУ) и включаются в число «основных средств артиллерийского снабжения».
К 1 мая 1915 г. в войска выслано 454 800 гранат обр. 1912 г. и 155 720 — обр. 1914г. Между тем, в июле того же года Начальник ГАУ оценивает только ежемесячную потребность в ручных гранатах в 1 800 000 штук, а Начальник штаба Верховного Главнокомандующего сообщает Управляющему Военным министерством мнение Верховного о необходимости заготовки «револьверов, кинжалов и, особенно, гранат» со ссылкой на опыт французской армии. Портативное оружие и ручные гранаты действительно становятся основным вооружением пехоты в окопной войне (тогда же, кстати, появились и средства защиты от ручных гранат в виде сеток над окопами).
В августе 1915 г. предъявляется требование довести поставки гранат до 3,5 млн. штук в месяц. Диапазон применения гранат растет — 25 августа Главнокомандующий армиями Северо-Западного фронта просит о снабжении «ручными бомбочками» партизанской сотни для действий в тылу противника. Охтенский и Самарский заводы взрывчатых веществ сдали к этому времени 577 290 гранат обр. 1912 г. и 780 336 гранат обр. 1914 г., т.е. их производство за целый год войны составило всего лишь 2 307 626 штук. Для решения проблемы начинается размещение заказов на гранаты за границей. Среди прочих образцов поставляется в Россию и F1. И вместе с прочими после окончания мировой и Гражданской войны достается в наследство РККА.
Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль — граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.
В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.
У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.
Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.
Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.
В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1. В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ — “унифицированный запал к ручным гранатам”. Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный. После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.
Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки. В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку. Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки. Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве. Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков — 75 — 82 м2.
Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой — в выем ударника. В таком положении шарик удерживался предохранительным колпачком.
Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 — 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах. Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли “фенюша” и “лимонка”, потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять — десять гранат Ф-1. Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.
Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г. ), 230 (Тизприбор”), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле “Примус” (Ленинград), других отечественных предприятиях.
К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике “Пятилетка”. Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).

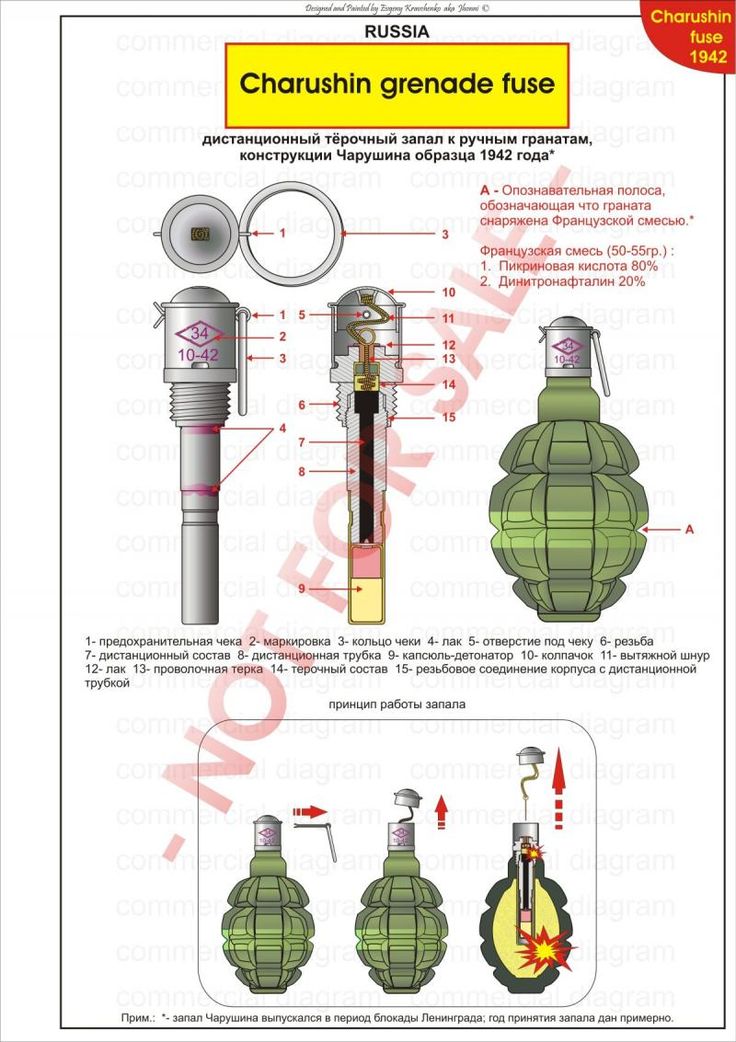

Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе (“Ржевский полигон”) производились испытания такого запала под обозначением “РР-42” для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.
С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект “гранаты-блохи”. Она предназначалась для поражения живой силы противника. В состав “гранаты-блохи” входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.
Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.
Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.
Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях. Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.
Копиями Ф-1 можно считать китайскую гранату “Type 1”, польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.
Недостатки гранаты Ф-1 — не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.
И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.
Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем — ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.
А почему же «лимонка»? Единого мнения насчет происхождения прозвища “лимонка”, которым называют гранату Ф-1, нет. Некоторые связывают это со схожестью гранаты с лимоном, однако существуют мнения, утверждающие, что это искажение от фамилии “Лемона”, который был конструктором английских гранат, что не совсем верно, ведь F1 изобрели французы.
Плотникова Алёна Викторовна
Директор
«Уважаемые гости! Я рада приветствовать вас на сайте Приуральского районного краеведческого музея». Будем рады видеть вас снова в стенах нашего музея. График личного приёма граждан: каждый четверг с 15.00 до 17.00
Оплата Пушкинской картой
Мы в:
предстоящие события
- Афиша мероприятий проекта «Пушкинская карта». Сентябрь
Губернатор ЯНАО
Представительство ЯНАО
в Санкт-ПетербургеПравительство
Ямало-Ненецкого
Автономного округаДепартамент
культуры ЯНАОМузеи России
Музеи ЯНАО
Портал государственных услуг РФ
Портал культурного
наследия РоссииОфициальный сайт для
размещения информации
Администрация
Приуральского районаНормативные правовые акты
Российской ФедерацииВикторина северяне
Культура
Кибердружина Ямала
Основы военной службы.
Тема: «Огневая подготовка». 10-й классЦель:
- Объяснить учащимся, для чего предназначены ручные гранаты, рассказать об их устройстве и боевых свойствах.
- Развивать знание оружия и умение пользоваться им.
- Воспитывать внимательность, осторожность и смекалку.
Время: 40 минут.
Место: класс ОБЖ.
Метод: лекция, показ презентация.
Пособия: компьютер, мультимедийный проектор, экран, макеты гранат РГД-5 и Ф-1, учебный запал УЗРГМ, плакаты по огневой подготовке.
Литература: учебник ОБЖ 10 класс (М.П.Фролов, Е.Н.Литвинов, А.Т.Смирнов.) 2010 год. ОБЖ поурочные разработки 10 класс (А.Т.Смирнов, Б.О.Хренников).
Ход урока
Вводная часть – 5 минут.
- Построение и проверка учащихся по списку;
- Общие вопросы;
- Учебные вопросы:
- История создания гранат.
- Типы гранат.
- Назначение ручных осколочных гранат и их боевые свойства.
- Устройство ручных осколочных гранат ВС РФ.
- Устройство УЗРГМ и УДЗ.
Основная часть – 32 минуты.
I. История создания гранат.
Грана’та (исп. Granada — гранат) — взрывчатый боеприпас, предназначенный для поражения живой силы и техники противника с помощью ручного метания.
Название произошло от названия плодов граната, так как ранние виды гранат по форме и размерам походили на плод и по аналогии с зёрнами, находящимися внутри плода, и разлетающимися осколками гранаты.
Прообразом ручных гранат были глиняные сосуды с известью или зажигательной смесью, которые использовались с IX века. Первые гранаты делали преимущественно также из глины, эффективность этого оружия, по части нанесения ущерба подлежит большому сомнению. Скорее результатом их применения была деморализация противника – в те времена боевые построения были весьма плотными, так что брошенная во врага граната заставляла солдат ломать строй, разбегаться в панике, толкать/топтать/ронять друг друга, нарушая этими эволюциями продвижение и маневрирование отрядов.
Слайд №2
В 1405 г. Конрад Кайзер фон Айхштадт предложил отливать корпуса метательных снарядов из чугуна, и делать полость в пороховом снаряде, что приводило к увеличению вероятности дробления корпуса на осколки.
В полевых сражениях гранаты начали активно применяться в XVII веке. В 1667 году в английских войсках были выделены солдаты (4 человека на роту) специально для метания снарядов. Эти бойцы получили название “гренадеры”. Ими могли стать только солдаты с отличной физической формой и подготовкой. Ведь чем выше солдат и чем сильнее, тем дальше он сможет метнуть гранату. Следуя примеру англичан, этот род оружия был введен в армиях практически всех государств.
Слайд №3
Германия первой сообразила, что гранатам уготовано великое будущее, и наладила их массовой производство перед началом I Мировой Войны. Знаменитая Ф-1 – “лимонка” была изготовлена Французами в 1914 году (изобретатель - инженер Лемон) , и к 15-16 гг. почти все страны-участники войны вновь поставили производство гранат на поток. Разделение метательных снарядов на наступательные и оборонительные произошло в период “затишья”, между I и II Мировыми Войнами.
Слайд №4
II. Типы гранат.
По назначению гранаты делятся на:
- основного назначения (предназначенные для непосредственного поражения противника):
- противотанковые (фугасные, кумулятивные)
- противопехотные (осколочные, осколочно-фугасные, фугасные)
- зажигательные
- специального назначения:
- дымовые
- осветительные
- сигнальные
- светозвуковые
- газовые
- и другие
- учебные (имеют форму и вес боевой гранаты)
Среди ручных противопехотных гранат выделяют:
оборонительные гранаты, имеющие большой радиус поражения (больше мощность ВВ, количество, качество и дальность разлёта осколков). Оборонительные гранаты положено применять только из-за укрытия, иначе они опасны для самого гранатометчика. Типичная оборонительная граната — Ф-1, РГО.
наступательные (небольшой заряд ВВ, разлёт осколков и поражающее действие). Радиус поражения наступательных гранат гарантированно меньше средней дальности броска рукой, поэтому их можно применять, находясь на открытом пространстве. К наступательным относятся, РГД-5, РГН.
III. Назначение ручных осколочных гранат и их боевые свойства.
Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (на открытой местности, в окопах или ходах сообщения, при бое в населенном пункте, в лесу или горах). В зависимости от дальности разлета осколков гранаты делятся на наступательные (РГД-5, РГН) и оборонительные (Ф-1, РГО).
Ручные осколочные гранаты комплектуются запалами УЗРГМ (унифицированный запал ручной гранаты модернизированный) и УДЗ (ударно-дистанционный запал).
№ п/п | характеристики | Ед. изм. |
гранаты | |||
РГД-5 | Ф-1 | РГН | РГО | |||
1 | Тип гранаты | Наступ. | Оборон. | Наступ. | Оборон. | |
2 | Масса снаряжённой гранаты | Г. | 310 | 600 | 310 | 530 |
3 | Масса разрывного заряда | Г. | 60 | 75 | 114 | 92 |
4 | Радиус разлёта убойных осколков | М | 25 | 200 | 24 | 150 |
5 | Радиус зоны эффективного поражения живой силы | М | 5 | 7 | 8 | 12 |
6 | Средняя дальность броска гранаты | М. | 30-45 | 20-40 | 30-45 | 20-40 |
7 | Запал гранаты | УЗРГМ | УЗРГМ | УДЗ | УДЗ | |
8 | Время горения замедлителя запала | С. | 3,2-4,2 | 3,2-4,2 | 3,3-4,3 | 3,3-4,3 |
Слайд №5
IV. Устройство ручных осколочных гранат ВС РФ.
РГД-5.
Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Он состоит из двух частей — верхней и нижней.
Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкладыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Слайд №6
Ф-1
Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала.
При хранении, транспортировке и переноске гранаты в это отверстие ввернута, пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Слайд №7

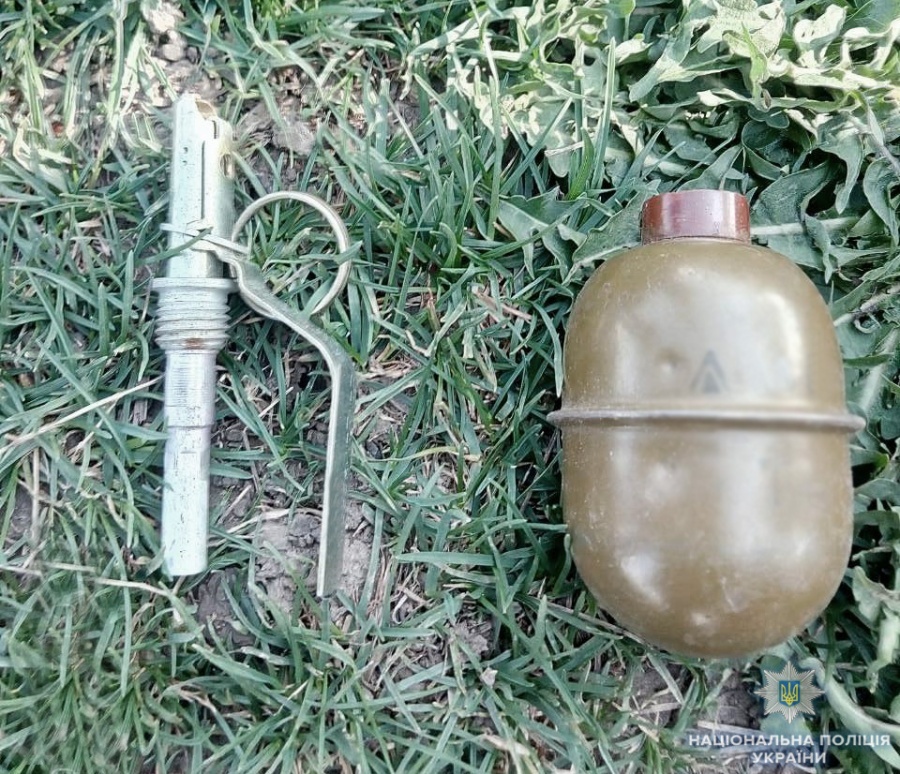

РГН
1 – стакан с манжетой
2 – верхняя полусфера
3 — нижняя полусфера
Слайд №8
РГО
1 – стакан с манжетой
2 – верхние наружная и внутренняя полусферы
3 — нижние наружная и внутренняя полусферы
Слайд №9
V. Устройство УЗРГМ и УДЗ.
Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.
Он состоит из ударного механизма и собственно запала:
Ударный механизм:
1 – трубка ударного механизма
2 – направляющая шайба
3 – боевая пружина
4 – ударник
5 – шайба ударника
6 – спусковой рычаг
7 – предохранительная чека с кольцом
8 – соединительная втулка
Запал:
9 – капсюль – воспламенитель
10 – втулка замедлителя
11 – замедлитель
12 – капсюль – детонатор
Слайд №10
В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.
При метании гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются (выпрямляются) концы предохранительной чеки, которая выдергивается из запала пальцем за кольцо. После выдергивания чеки положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.
Ударно-дистанционный запал УДЗ
1 – корпус
Накольно-предохранительный механизм
2 – спусковой рычаг
3 – ударник с жалом
4 – боевая пружина
5 – кольцо с чекой
6 – планка
7 – заглушка
8 – капсюль – воспламенитель
Механизм дальнего взведения
9 – пороховые предохранители
10 – капсюль – воспламенитель
11 – движок
12 – пружина
Датчик цели
13 – жало
14 – пружина
15 – гильза
16 – втулка
17 – груз
Механизм самоликвидатора
18 – замедлитель
19 – капсюль – детонатор
Детонационный узел
20 — капсюль – детонатор
Слайд №11
Работа частей и механизмов после броска гранат РГД-5 и Ф-1
В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-детонатору.
Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.
Слайд №12
Взаимодействие частей и механизмов РГН и РГО.
Исходное положение
В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удерживается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием пружины (14) поджимает груз (17).
Положение частей и механизмов в служебном обращении
При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8). Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18). Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11). Движок под воздействием пружины (12) становится в боевое положение.
Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.
Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)
При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.
В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв детонационного узла.
Слайд №13
Мифы о гранате
Ручная граната взрывается так сильно, что разрушает небольшие постройки, разбрасывает в стороны людей. Ошибка. В кино такие эффекты создаются при помощи пиротехнических средств. В реальности ручная граната не способна нанести существенных разрушений. Граната не всегда убивает человека, даже взорвавшись в непосредственной близости от него.
Ручная граната взрывается с оглушительным шумом, поднимается шар огня. Ошибка. В кино такие эффекты создаются при помощи пиротехнических средств. В реальности граната взрывается с резким хлопком, поднимая небольшое облако пыли.
Кольцо гранаты можно выдернуть зубами. Ошибка. Не распрямив усики, кольцо (или, точнее, чеку) почти невозможно вытащить даже рукой. После выпрямления усиков чека все равно вытаскивается с большим трудом. Это сделано во избежание случайного выпадения (вытаскивания) чеки.
Радиус поражения гранаты равен 200 метров и это означает, что при взрыве осколки убивают всё живое в данном радиусе. Ошибка. Даже если предположить, что при взрыве корпус гранаты дробится равномерно, также равномерно разлетается в стороны и каждый осколок пролетает 200 метров, вероятность попадания такого осколка в человека составляет примерно 8 попаданий на 100 тысяч взрывов. В реальности осколки редко улетают на дальность более 70-80 метров.
Заключительная часть – 3 минуты.
Объявление и комментарий оценок полученных за урок.
Задание на дом: знать типы и назначение, характеристики и принцип действия ручных осколочных гранат, и запалов УЗРГМ и УДЗ (конспект).
Построение и прощание со взводом.
Как надо оберегать ручные гранаты и запалы к ним. Учись владеть ручной гранатой
Как надо оберегать ручные гранаты и запалы к ним
При хранении ручных гранат и запалов к ним надо помнить, что граната представляет собой соединение металлического механизма с разрывным зарядом и очень чувствительного разрывного заряда, заключенного в металлическую трубку (запала).
Металлический механизм гранаты может испортиться от ржавления и сильных толчков и ударов, которые могут погнуть, помять или поломать хрупкие детали механизма и нарушить их работу. Значит, для сохранения механизма гранаты в исправности надо оберегать гранату от ржавчины, толчков и ударов.
Разрывной заряд ручной гранаты представляет собой сильно действующее дробящее взрывчатое вещество, наглухо закупоренное внутри корпуса гранаты. Свойство взрывчатого вещества, которым снаряжаются ручные гранаты, следующее: при правильном хранении это взрывчатое вещество сохраняется в течение многих лет; оно совершенно безопасно в обращении, так как не боится ни толчков, ни ударов, ни даже огня и, будучи в исправном состоянии, взрывается только тогда, когда внутри него взорвется детонатор запала.
Если разрывной заряд отсыреет, то он не будет взрываться от детонатора запала. При метании таких неисправных гранат, но с исправными запалами, при взрыве детонатора корпус гранаты хотя и разорвется, но взрывчатое вещество, находящееся в гранате, рассыпется по земле. Граната поражения давать не будет.
Но такой порчей дело не ограничивается. Если взрывчатому веществу дать от сырости разлагаться и дальше, оно может сделаться опасным в обращении и дать случайный взрыв от толчка или от сильного нагревания. Если корпус гранаты покроется сплошной коркой ржавчины, которая где-нибудь проест металл насквозь, то такие гранаты бойцам на руки не выдаются, а уничтожаются. Если боец в боевой обстановке найдет такие гранаты (при захвате окопов противника), он не должен их трогать, а немедленно доложить своему командиру для принятия необходимых мер.
Таким образом, разрывной заряд гранаты в основном надо беречь от сырости, а также и от сильных ударов — на случай некоторой неисправности заряда.
Запал требует особенно осторожного хранения, так как заключенный в нем заряд взрывчатого вещества может взорваться от сильных ударов, огня или сильного нагревания.
Кроме того, оболочка запала портится от ржавчины, а заряд, подобно разрывному заряду гранаты, портится от сырости.
Значит, запалы надо оберегать от толчков, ударов (особенно тщательно), от огня и сильного нагревания и от ржавления, которое в обычных условиях происходит от сырости.
Наконец, надо всегда твердо помнить, что запал более чувствителен и требует более осторожного обращения, чем граната; что без запала исправная граната никогда не взорвется, а с запалом — при неправильном обращении — может взорваться и случайно. Поэтому всегда надо хранить гранаты незаряженными, т. е. запалы отдельно от гранат. Заряжать— только перед метанием гранаты.
Меткие гранаты
Меткие гранаты Когда пули стали слишком часто попадать в стены и окна госпиталя и на стеклянной веранде, где мы обедали, было побито несколько стекол, так что опасно было оставаться во втором этаже, — мы перебрались в первый этаж, где спали и обедали. Наверху продолжали
Ручные гранатомёты предвоенного периода и начала войны
Ручные гранатомёты предвоенного периода и начала войны В межвоенный период шло совершенствование и развитие различных систем вооружения, велись работы по различным типам гранатомётов. Широко известно, что вначале 1930-х гг. Петропавловский создал и испытал 65-мм
Какие бывают ручные гранаты
Какие бывают ручные гранаты В настоящее время существует очень много различных образцов ручных гранат. Устройство их и назначение бывают различные. Прежде всего разберем, каким образом взрывается ручная граната.При подготовке гранаты к метанию боец ставит в ней
Какие ручные гранаты лучше и почему
Какие ручные гранаты лучше и почему Ручная граната дистанционного действия, правильно брошенная и загоревшаяся в момент броска, неминуемо взорвется через 3,5–7 секунд после броска. При этом не имеет значения, куда граната упадет, — в снег, на твердую землю, в болото, в
Осколочные ручные гранаты и ручные гранаты специального назначения
Осколочные ручные гранаты и ручные гранаты специального назначения Устройство ручных гранат зависит от боевого их назначения. Если граната назначается для поражения противника осколками, она имеет сравнительно небольшой разрывной заряд, но крепкий корпус, из которого
Как хранятся гранаты и запалы до выдачи бойцам
Как хранятся гранаты и запалы до выдачи бойцам До выдачи на руки бойцам боевые ручные гранаты и запалы к ним годами хранятся на военных складах. При этом гранаты и запалы наглухо, как говорят герметически (внутрь не проходит воздух), закупорены в специальные коробки. Для
Как хранить и переносить гранаты и запалы
Как хранить и переносить гранаты и запалы При выдаче боевых ручных гранат и запалов к ним на руки бойцам гранаты и запалы тщательно осматриваются, чтобы не попали неисправные. Необходимо внимательно осмотреть корпус гранаты, рукоятку и все детали механизма. Ржавчины
Реактивные гранаты
Реактивные гранаты Другим направлением развития данного сегмента противотанковых средств стали одноразовые ручные гранатометы или реактивные противотанковые гранаты. РПГ-18 «Муха» (калибра 64 миллиметра) заменили в начале 70-х годов устаревшие советские ручные
«Раз надо — значит, надо!»
«Раз надо — значит, надо!» В июне 1943-го состоялся выпуск из училища шести рот — 600 человек. Думалось, что вот-вот на фронт, однако подготовленные офицеры были нужны и в органах военной контрразведки, причем их требовалось немало. Около ста выпускников Свердловского ВПУ
Современные ручные пулеметы
Современные ручные пулеметы Семен Федосеев
Австрия Ручные пулеметы семейства AUG «Штейр»
Австрия Ручные пулеметы семейства AUG «Штейр» Фирмой «Штейр» (позднее «Штейр-Даймлер-Пух») в тесном сотрудничестве с армией Австрии была разработана штурмовая винтовка StG-77, первые партии которой поступили в войска в 1978 г. Винтовка была построена по модульной схеме,
Ручные гранаты
Ручные гранаты СССР/РоссияРГ-42 — наступательная осколочная граната образца 1942 г. Производилась в Китае как Type 4.РГД-5 — ручная осколочная наступательно-оборонительная граната. РГО — ручная граната оборонительная.РГН — ручная граната наступательная.РКГ — ручная
ГРАНАТЫ
ГРАНАТЫ Восемнадцать фашистских танков, подбитых гвардейцами-панфиловцами у разъезда Дубосеково под Москвой в первые же месяцы Великой Отечественной войны, подтвердили славу и могущество гранат как одного из самых простых и грозных видов оружия.Существует довольно
РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ. Ручные осколочные гранаты предназначаются для поражения осколками живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и др.).
Ручные осколочные гранаты комплектуются модернизированным унифицированным запалом (УЗРГМ). Капсюль запала воспламеняется в момент броска гранаты, а взрыв происходит через 3,2—4,2 сек после броска. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал УЗРГМ — унифицированный запал ручной гранаты модернизированный -предназначается для взрыва разрывного заряда. Спусковой рычаг удерживает ударник во взведенном положении (боевая пружина сжата). Предохранительная чека служит для удержания спускового рычага на трубке ударного механизма. Она проходит через отверстия пружины спускового рычага и стенок трубки ударного механизма; для ее выдергивания имеется кольцо.
РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Ф-1. Ручная осколочная граната предназначается для поражения живой силы преимущественно в оборонительном бою. |
гранаты Ф-1 и РГ-42 – «француженка» с русским запалом и «боевая консервная банка».
ИНФОГРАФИКАОсколочная ручная граната Ф-1 (в народе ее еще называют «лимонка») входит в список «Оружия Победы» наравне с «Катюшами», танками Т-34, истребителями Ил-2 и другими прославленными образцами вооружений нашей армии. Эта граната имеет почти вековую историю и пришла в Россию еще во времена Первой мировой войны. Многие полагают, что «лимонкой» ее прозвали из-за сходства с одноименным фруктом, но есть и другая версия. В 1915 году на вооружение французов поступила ручная граната F-1. У нее был один большой недостаток: из-за неудачного запала она подрывалась при любом ударе, поэтому обращаться с ней нужно было очень осторожно. Примерно в то же время в Англии появилась граната системы Лемона – с гладким корпусом и более надежным запалом с чекой. В русской армии применялись оба типа гранат, но французских было больше, поэтому говорящее название «лимонка» распространилось и на них.
В 1925 году в РККА осознали нехватку ручных гранат. Собственного производства в стране на тот момент не было, поэтому было принято решение провести испытания имеющихся на складах иностранных образцов. На тот момент на счету Красной армии было около 1 миллиона гранат F-1. В них установили запалы системы Федора Ковешникова разработки 1920 года, которые были намного эффективнее и безопаснее швейцарских. С новым запалом гранаты успешно прошли испытания и в 1928 году уже под новым названием Ф-1 были приняты на вооружение РККА.
Уже к началу 1930-х годов все гранаты Ф-1 были снабжены запалами Ковешникова, и вскоре в Советском Союзе было налажено собственное производство этих гранат. В 1939 году конструктор Федор Храмеев усовершенствовал «лимонку», упростив ее корпус. Так Ф-1 (наши солдаты еще ласково называли ее «фенюша») стала окончательно русской гранатой.
Советские бойцы прошли с «лимонкой» в руках всю Великую Отечественную: ее применяли и в пехоте, и в танковых войсках, и в артиллерии. Ф-1 входила даже в боевую экипировку летчиков на случай непредвиденного приземления на территории противника.
По массовости производства эта российская граната обогнала не только знаменитый автомат Калашникова, но и общее число ручных оборонительных гранат во всем мире. Только учтенное ее производство перевалило за несколько миллиардов! Во время Сталинградской битвы было использовано около 2,3 миллиона Ф-1, во время Курской битвы – более четырех миллионов, во время Берлинской наступательной операции – около трех миллионов. В годы войны «лимонки» изготавливали даже на бывших консервных заводах, а в качестве взрывчатки часто использовали охотничий порох, что, впрочем, не уменьшало боевых качеств гранаты.
Радиус поражения Ф-1 достигает 200 метров, поэтому метать ее можно только из укрытия – окопа или танка. Граната представляет собой чугунный корпус с множеством продольных и поперечных надрезов (из-за такой рубленой рубашки корпуса гранату еще иногда называли «ананасовка» и «черепаха»). Такая конструкция обеспечивает лучшее дробление корпуса и образование осколков. При подрыве гранаты образуется мощная взрывная волна, взрыв происходит через 3,2-4,2 секунды. При этом выбрасывается до 300 осколков. И даже если противника не убьет осколками, то резкий пневматический удар в любом случае нанесет ему серьезные травмы.
В 1941 году на смену запалу Ковешникова пришел УЗРГ («унифицированный запал к ручным гранатам») советских инженеров Ефима Вицени и Александра Беднякова. После войны он был доработан и по сей день служит российской армии под названием УЗРГМ («универсальный запал ручных гранат модернизированный»).
Еще одна советская противопехотная граната, вошедшая в список «Оружия Победы» – легендарная РГ-42, которую в шутку часто называют «боевой консервной банкой». Впрочем, это недалеко от истины: большой объем этих гранат так же, как и в случае с Ф-1, производили на консервных заводах.
Граната РГ-2 была разработана в начале 1942 года конструктором Сергеем Коршуновым. Уникальность этой гранаты – в предельно простой и технологичной конструкции корпуса. Его изготавливали из обыкновенной консервной банки, слегка увеличенной в размере. Но вместо тушенки или сгущенки внутрь помещалось 110 граммов тротила. Кроме того, для увеличения поражающего действия внутри корпуса по стенкам прокладывали специальную ленту из стали с насечками. Эта лента была свернута в три-четыре слоя, и при детонации взрывчатого вещества она разлеталась на мелкие части. В верхней же части корпуса располагался уже упомянутый УЗРГ Винцени и Беднякова.
РГ-42 пришла на смену гранатам РГД-33 и РГ-41. От своих предшественниц, а также иностранных гранат, она отличалась простотой в обращении, высокой надежностью и устройством ударного механизма. Кроме того, плюсом гранаты были ее малые габариты и относительная легкость, достигнутая за счет отсутствия длинной массивной рукояти.
Дальность броска гранаты зависела от физической подготовки бойца. В среднем граната улетала на 40 метров, осколки разлетались на расстояние порядка 25 метров. В радиусе пяти метров от места взрыва происходило сплошное поражение личного состава.
В годы Великой Отечественной было налажено массовое производство этих гранат как на оборонных предприятиях, так и на консервных фабриках. Неоценимую службу сослужили они нашим войскам в период Сталинградской битвы: воевавшие под Сталинградом бойцы даже ласково прозвали их «сталинградками». После окончания войны РГ-42 поставлялась в армии ряда социалистических стран: Китая, Польши, Румынии и др.
Подробные характеристики гранат Ф-1 и РГ-42 можно увидеть в нашей инфографике.
Национальный музей и мемориал Первой мировой войны
- Наука и техника
Краткие факты о ручных гранатах времен Первой мировой войны
Во время Первой мировой войны ручные гранаты также назывались «ручными бомбами». Общая философия их использования в боевых армиях заключалась в том, что гранаты могли убить врага под землей или за укрытием. Они также могли вытеснить противника на открытое пространство, предоставив цели для ружейного и пулеметного огня.
Наступательные гранаты использовали сотрясение или ударные волны для ранения, в то время как оборонительные гранаты взрывались, разбрасывая осколки снаряда. Газовые, дымовые и осветительные гранаты также использовались в Первую мировую войну. Эти гранаты делались из латуни, железа и стали, некоторые с деревянными и даже картонными ручками. У них было много имен: бомбы Батти, Цитрон Фуг, Ньютон-Пиппин, Петард, Безоцци, Кугель, Сигаро и Зигварт; и принимал множество форм.
Фотография корпуса связи с подписью «Иллюстрация методов метания ручных гранат из окопов. Передовой форпост 137-го пехотного полка [пехотного полка] возле Амферсбаха, Эльзас, Германия, 29 августа., 1918». Подробнее см. в базе данных онлайн-коллекций.Термин «граната» происходит от латинского granatus , буквально «наполненный зерном». «Зерно» в гранатах представляло собой взрывчатые смеси и соединения, содержащиеся в металлических контейнерах и взорвавшиеся с помощью искры, фитиля, механического или ударного воспламенения.Некоторые источники сообщают, что термин происходит от испанского слова granada или граната, для сходства между плод и оружие. Когда гранаты впервые стали использоваться в войне, неизвестно. Но легенда гласит, что первой гранатой был небольшой ящик с живыми гадюками (змеями), которых древние воины бросали в лагерь врага.0007
Первое зарегистрированное использование слова «граната» относится к 1536 году во время осады Арля на юге Франции французскими войсками при короле Франциске I. Ранние гранаты были сделаны из стеклянных шаров, кувшинов, бочонков и котелков. В справке 1665 года говорилось, что гранаты носили в кармане под названием grena-diere .
Отрывок из кинофильма Корпуса связи «Тренировки во Фландрии и операция Ипр-Лис, 24 мая — 3 сентября 1918 г., 30-я дивизия» Co. I, 120-я пехотная, 30-я дивизия, 2-й лейтенант М. В. Вич и 2-й лейтенант Дж. Р. Бостон командует, упражняется с ручными гранатами с бомбами Миллса. Лейтенант М. В. Вич показывает действия, выполняемые при бросании бомбы.
К 1667 году французская армия имела регулярные роты гренадеров. Гранаты не играли большой роли в военных действиях, хотя французы использовали около 3200 гранат в Севастополе в 1854-55 гг., а взамен получили несколько русских гранат. Некоторые из них использовались во время Гражданской войны в США, но получили известность во время русско-японской войны всего за десять лет до Первой мировой войны. Русские построили три завода в Порт-Артуре, Китай, чтобы производить тысячу гранат в день.
В тот роковой день 28 июня 1914 января, когда были убиты австро-венгерский эрцгерцог Франц Фердинанд и его жена Софи, несколько заговорщиков «Черной руки» несли и использовали Крагуевац ручных бомб, названных в честь сербского армейского склада. Их взрывы вызвали словесный взрыв от эрцгерцога Франца Фердинанда к мэру Сараево после первых покушений на его жизнь «Что толку от ваших речей? Я пришел сюда, чтобы нанести вам визит, и меня встречают с бомбами. Это возмутительно!»
В начале войны немцы обучали обращению с ручными гранатами только специальные пехотные подразделения, или «пионеров». Вскоре стандартными для немцев стали два типа гранат: палочные (со взрывчаткой, прикрепленной к деревянной ручке) и яичные (потому что напоминали яйцо). Немецкие гранаты-палки снова называли «картофельными давилками» за их форму.
В начале войны французы не были готовы к использованию и производству гранат. В одном отчете за январь 1915 года говорилось, что, хотя солдатам полностью не хватало гранат заводского производства, им не хватало изобретательности в изготовлении замечательных снарядов из консервированной говядины, сардин, тунца и банок из-под фуа-гра банок. Наевшись лакомств, они взяли банки, загрузили их камнями, собранными из траншей, осколочными ядрами и всевозможными взрывчатыми веществами, и вставили фитильные запалы, которые действовали менее 6 секунд.
Ранние британские фронтальные гранаты были похожи на французские, хотя немногие из них были столь экзотичны, как банок фуа-гра . В основном это были горшки для варенья. Британские разработки винтовочных гранат в начале войны были фрагментарными. Стержень вставлялся в ствол служебной винтовки и запускался специальным холостым патроном. Винтовочные гранаты были разработаны так, чтобы приземляться головой вперед, но часто этого не происходило. Они несли взрывчатку, дым, сигналы и сообщения. В конце войны были разработаны противотанковые ружейные гранаты.
Приказ британской бригаде, изданный для нападения на Сомму 1 июля 1916 г., гласил, что гранатометные или бомбардировочные отряды: каждый унтер-офицер будет нести 6 мельничных бомб, 4 винтовочные гранаты и 2 дымовые; двое штыков несут 12 мельничных бомб и 4 дымовых; 2 метателя несли 24 мельницы и 4 дыма; 2 авианосца (резервные метатели) несли 24 мельницы и 4 дымовых, а 2 стрелковых гренадера несли 8 мельниц и 20 винтовочных гранат, всего 74 мельницы, 24 винтовочные гранаты и 14 дымовых гранат.
Русские использовали несколько типов гранат. Есть русская ручная граната образца 1914 года, датированная 1914 годом. Сделанная из листового металла, прикрепленная к деревянной ручке, квадратная головка напоминает фонарь, отсюда и ее прозвище. Русскую гранату образца 1914 года также называли «бутылочной» гранатой за ее форму.
Военный колледж армии США в начале 1917 года описал развитие гранат на войне: «Гранаты, использовавшиеся в начале этой войны, были импровизированы на поле боя, но успех, достигнутый при их использовании, привел к изобретению множество новых стандартных типов и их последующее принятие всеми современными армиями».
Многие типы гранат использовались американскими войсками. В основном использовались американская Mark I, французская винтовочная граната VB с разрядником, французская дымовая и удушающая граната образца 1916 года, британская комбинированная ручная и винтовочная граната Type No. 27 (с белым фосфором), французская слезоточивая и раздражающая граната образца 1916 года и французская модель. 1916 г. Зажигательная граната.
Будь то фабричные или изготовленные в полевых условиях из динамитных шашек и шрапнельных шашек, ручные и механические гранаты заняли свое место в современной технологической войне. Долгий путь от ящика змей.
Электронная книга о ручных гранатах Project Gutenberg майора Грэма М. Эйнсли
Электронная книга о ручных гранатах Project Gutenberg майора Грэма М. ЭйнслиЭлектронная книга о ручных гранатах Project Gutenberg Грэма М. Эйнсли Эта электронная книга предназначена для использования кем угодно в Соединенных Штатах и в большинстве другие части мира бесплатно и почти без ограничений что угодно. Вы можете копировать его, отдавать или повторно использовать в соответствии с условиями Лицензия Project Gutenberg включена в эту электронную книгу или размещена в Интернете по адресу www.gutenberg.org. Если вы не находитесь в Соединенных Штатах, у вас будет чтобы проверить законы страны, в которой вы находитесь, прежде чем использовать эту электронную книгу. Название: Ручные гранаты Справочник по ружейным и ручным гранатам Автор: Грэм М. Эйнсли. Дата выпуска: 25 февраля 2018 г. [Электронная книга № 56638] Английский язык Кодировка набора символов: UTF-8 *** НАЧАЛО ЭТОГО ПРОЕКТА GUTENBERG EBOOK РУЧНЫЕ ГРАНАТЫ *** Продюсеры Крис Керноу, Пол Маршалл и Интернет Группа распределенной проверки на http://www.pgdp.net (это файл был создан из изображений, щедро предоставленных Интернет-архив)
РУКОВОДСТВО ПО ВИНТОВКЕ
И РУЧНЫМ ГРАНАДАМ
СОСТАВЛЕНО И ИЛЛЮСТРИРОВАНО
Майор ГРЭМ М. ЭЙНСЛИ
ПЕРВОЕ ИЗДАНИЕ
НЬЮ-ЙОРК
ДЖОН УАЙЛИ И СЫНОВА, Инк.
Лондон: CHAPMAN & HALL, Limited
1917
Copyright, 1917,
ГРЭМ М. ЭНСЛИ
ПРЕСС
BRAUNWORTH & CO.
BOOK MANUFACTURERS
BROOKLYN, NY
[стр. III]
ПРЕДИСЛОВИЕ
Цель данной работы — помочь учащимся гранатометного дела в получить быстрое и полное знание предмета. Если студент будет постоянно обращаться к иллюстрациям, которые являются точными чертежами современных гранат, эта книга может помочь прояснить многие моменты которые неадекватно рассматриваются в любой существующей работе.
При составлении книги автор вставил только информацию совершенно необходимо, и устроил это так просто, что человек с очень небольшое предварительное знание предмета может быть в состоянии понять как приведенные данные, так и принципы и методы, изложенные здесь и проиллюстрировано.
Эта книга является результатом практического опыта настоящей войны.
Г. М. Эйнсли.
[стр. iv]
[Стр v]
СОДЕРЖАНИЕ
СТРАНИЦА | |
Введение | 1 |
Ручные и винтовочные гранаты | 2 |
Гранатометная установка | 26 |
Гранатометный отряд | 28 |
Очистка траншеи с фланга | 29 |
Фронтальная атака | 32 |
Группы штурма траншей | 36 |
Иностранные гранаты. французский | 38 |
Иностранные гранаты. немецкий | 42 |
Взрывчатые вещества, используемые в гранатах | 51 |
Взрыватели, детонаторы и т. д. | 55 |
Метание | 59 |
[стр. 1]
РУЧНЫЕ ГРАНАТЫ
Граната представляет собой полый шар, цилиндр или куб, изготовленный из металла или другого материал, который начинен каким-то взрывчатым веществом и взрывается с помощью предохранитель или при ударе, когда он падает среди врагов. Примерно до конца обученные солдаты семнадцатого века, называемые гренадерами, использовали гранаты, которые были брошены вручную, но после этой даты они попали в неиспользование. В 1899–19:00 при осаде Мафекинга, как говорят, использовался осажденными, а также в русско-японской войне. в 1914 год, однако начало Великой войны породило новые методы при использовании пехоты в атаке или обороне позиций. Доказано, что во многих условиях пехота, вооруженная только винтовка и штык не позволяли вести атаку или удерживать позиции против войск, вооруженных гранатами.
Это оружие, удобное в использовании, чрезвычайно разрушительное и деморализующее в ее использование, сыграло важнейшую роль в каждом успешном операция, проведенная английскими войсками на Западном фронте. Оно имеет стать одним из основных орудий не только в позиционной войне, но и в атака и зачистка вражеских позиций, опорных пунктов, сел, и особенно в боях между домами и в подвалах.
Примечание. 1. При метании всех ручных гранат будет использоваться действие над рукой, как боулер при игре в крикет.
2. Ко всем ручным гранатам прикреплены ленты или пара стримеров ноги длинные, чтобы они могли летать головой вперед при броске.
[стр. 2]
БРИТАНСКИЕ ГРАНАТЫ
Есть два вида гранат:
- №1. Часовые гранаты.
- №2. Гранаты ударного действия.
№ 1 полагаться на воспламенение:
- ( a ) Зажигалка с плавким предохранителем.
- ( b ) Плавкий предохранитель.
- ( c ) Детонатор или взрыватель.
№ 2 по:
- ( a ) Некоторое ударное устройство.
- ( b ) Капсюль перкуссионный.
- ( c ) Детонатор.
Для метания следующих гранат:
- 1. Ручные гранаты.
- 2. Ручные гранаты.
- 3. Винтовочные гранаты, оснащенные ударными стержнями длиной от 8 до 10 дюймов.
РУЧНАЯ ГРАНАТА №. 1 или общая служба
Тип. Ударная граната.
Вес. Два фунта в комплекте.
Взрывчатое вещество. Лиддит.
Предохранительное устройство.
- 1. Английская булавка. Кожаный ремешок через булавочное ушко.
- 2. Коврик шнура.
- 3. Красный индикатор и слова направления на съемной крышке.
[стр. 3]
Ручной гранатомет № 1, Mark I.
[стр. 4]
Корпус. Латунный цилиндр.
Нападающий. Стальная игла со съемным колпачком.
Детонатор. Специальный детонатор (см. стр. 57)
Для подготовки к использованию :
- 1. Поверните слово «удалить» на крышке до красного индикатора.
- 2. Снимите съемную крышку.
- 3. Вставьте детонатор. Поверните налево, чтобы закрепить.
- 4. Установите крышку на место и поверните на «Путешествие».
В огонь :
- 1. Поверните крышку в положение «огонь».
- 2. Вытяните кожаный ремешок из предохранительной булавки. Удалить
- кордовый карабин.
- 3. Соберите растяжки правой рукой, удерживая Граната
- в левой руке.
- 4. Удерживая гранату правой рукой, вытащить английскую чеку .
- левой рукой.
- 5. Бросить гранату.
Упаковка : Гранаты упакованы по шесть штук в деревянный ящик с жестью содержащий десять специальных детонаторов.
Меры предосторожности : Необходимо соблюдать осторожность при бросании этой гранаты не ударяет по каким-либо предметам позади метателя.
Всегда носите с собой гранаты во время «путешествия».
РУЧНАЯ ГРАНАТА №. 2
Ручная или мексиканская граната Хейлза
Тип. Ударная граната.
Вес. Один фунт в сборе.
Взрывчатое вещество. Тонит.
Предохранительное устройство. Английская булавка.
Корпус. Латунный цилиндр диаметром 4¾ × 1¼ дюйма.
Нападающий. Медная игольчатая пуля длиной 1½ дюйма, коническая головка, стальное игольчатое острие, ползущая пружина в латунном основании. [стр. 5]
Граната Рука № 2. Граната Хейлза.
[стр. 6]
Детонатор. Специальный № 2.
Для подготовки к использованию :
- 1. Удерживая головку гранаты вниз, отвинтить черный
- эбонита, если игольчатая пуля найдена надежной.
- 2. Ввернуть детонатор.
В огонь :
- 1. Держа гранату в левой руке, собрать ленты
- ладонь правой руки.
- 2. Удерживая гранату правой рукой, вытяните предохранитель . Штифт
- с левой рукой.
- 3. Бросить гранату.
Упаковка. Гранаты упакованы по десять штук в деревянный ящик, с жестью. содержащий десять детонаторов № 2.
Меры предосторожности. См. Ручная граната № 1.
«ГРАНАТА 303». КОРОТКАЯ ВИНТОВКА № 3
Винтовочная граната Хейлза
Тип. Перкуссия.
Вес. Один фунт 5 унций.
Взрывчатое вещество. Тонит.
Устройство безопасности :
- 1. Английская булавка.
- 2. Расцепляющий воротник.
- 3. Флюгер.
- 4. Крепежные болты.
Корпус. Стальной цилиндр с зубцами.
Нападающий. Медная рифленая игольчатая пуля длиной 1½ дюйма, осиная талия, коническая головка, стальной игольчатый наконечник и пружина ползучести, содержащиеся в латуни базовая часть.
Детонатор. Специальный № 3 (см. стр. 57.)
[стр. 7]
«Граната 303». Короткая винтовка № 3, Mark I
(или винтовочная граната Хейлза).
[стр. 8]
Для подготовки к использованию :
- 1. Удерживая головку гранаты вниз, отвинтить черный
- эбонитовый блок, если игольчатый шарик найден безопасным.
- 2. Ввернуть детонатор.
В огонь :
- 1. Масляный шток и ствол винтовки.
- 2. Вставьте стержень в ствол винтовки и поднимите его и
- вниз для обеспечения смазки и удаления воздуха.
- 3. Поместите специальный патрон в патронник и закройте затвор.
- 4. Вытащите предохранительный штифт.
- 5. Потяните вниз фиксатор.
- 6. Поверните флюгер на 1½ оборота влево.
- 7. Выстрелите из винтовки.
Упаковка. Гранаты упакованы по двадцать штук в деревянный ящик в защитных банках с отвинчивающимися крышками и четырьмя банками с 20-дюймовыми специальными детонаторами, винтовка, гранаты и двадцать два специальных холостых патрона.
РУЧНАЯ ГРАНАТА №. 5. МАРК I.
Ручная граната Миллса
Тип. Время 4½ секунды.
Вес. Полтора фунта
Взрывчатое вещество. Аммонал.
Устройство безопасности :
- 1. Английская булавка.
- 2. Рычаг бойка.
Корпус. Зубчатый овальный чугун.
Нападающий. Обжиг стальной обод. [стр. 9]
Воспламенитель. Специальный, состоящий из отдельного блока. Специальный Н.Г. держатель крышки, Н.Г. ударный капсюль с ободком, предохранитель 1¾ дюйма и детонатор.
Для подготовки к использованию :
- 1. Открутите базовую заглушку.
- 2. Осмотрите детонатор и боек на наличие неисправностей.
- 3. Вставьте специальный воспламенитель.
- 4. Плотно завинтить заглушку с помощью специального ключа.
Ручная граната № 5, Марка I (или Граната Миллса).
[стр. 10]
В огонь :
- 1. Держите гранату в правой руке, основание заглушено,
- пальца крепко держат рычаг бойка против
- корпус гранаты, кольцо английской чеки
- к левой руке.
- 2. Левой рукой вытащите английскую чеку, удерживая .
- давление на рычаг бойка.
- 3. Бросьте гранату.
Упаковка. Гранаты упакованы по двенадцать штук в деревянный ящик с жестяной крышкой. содержащий двенадцать воспламенителей.
Винтовочная граната Миллса
Для этого предусмотрены базовые заглушки, в которые ввинчиваются 8-дюймовые стержни. граната для стрельбы из винтовки, на винтовку устанавливается специальная граната для этой цели.
ГРАНАТЫ РУЧНЫЕ №. 6 И 7
Р.Л. или Т.Г. Гранаты
Тип. Время и трение.
Вес. № 6 или легкая граната, 1 фунт в сборе; № 7, или тяжелый граната, 1 фунт 13 унций.
Взрывчатое вещество.
Предохранительное устройство. Кепка из папье-маше.
Корпус. Жестяной цилиндр с закругленными концами длиной 4 дюйма и диаметром 2¼ дюйма.
Воспламенитель. Специальный фрикционный воспламенитель, длина плавкого предохранителя и служебный детонатор комбинированный.
Для подготовки к использованию :
- 1. Снимите колпачок из папье-маше.
- 2. Извлечь деревянную заглушку из трубки детонатора.
- 3. Вставьте фрикционную зажигалку, поверните налево и зафиксируйте,
- прижимной фланец под шпильки.
- 4. Замените колпачок из папье-маше.
[стр. 11]
В огонь :
- 1. Снимите колпачок из папье-маше.
- 2. Держите гранату правой рукой, дужкой к запястью.
- 3. Левой рукой резко вытяните дужку.
- 4. Бросить гранату сразу.
Граната № 6, Марк I.
[стр. 12] Упаковка. Гранаты упакованы по сорок в деревянный ящик. Четыре ранца с четырьмя банками, содержащими десять специальных воспламенителей. Эти гранаты должны всегда носите с шапками из папье-маше.
Примечание. Граната №6 — штурмовая или деморализующую гранату.
РУЧНАЯ ГРАНАТА №. 8 И 9
Двойной цилиндр
Тип. Время.
Вес. Световой узор № 8, 1 фунт 6 унций. полный; № 9, тяжелый выкройка, 2 фунта в комплекте.
Взрывчатое вещество.
Предохранительное устройство.
Корпус. Оловянный цилиндр диаметром 2¾ × 1½ дюйма, внутри большего цилиндра 3¼ × 3 дюйма в диаметре.
Воспламенитель. Специальная зажигалка Nobel 1¾ дюйма. Предохранительный шнур № 8, детонатор VII.
Граната № 8.
[стр. 13] Для подготовки к использованию :
- 1. Обожмите зажигалку на запале, вставьте запал в детонатор
- и обжать последний на предохранителе. Восковые швы
- зажигалка и детонатор.
- 2. Вставьте воспламенитель во внутреннюю трубку детонатора .
- цилиндр.
- 3. Намазать стык в месте входа воспламенителя в гранату.
- 4. Запал на гранате.
В огонь :
- 1. Держите гранату правой рукой, держась за нижнюю часть
- Нобелевская зажигалка между большим и указательным пальцами.
- 2. Оторвите ленту и вытащите английскую булавку.
- 3. Надавить на наружную трубку N. зажигалки, резко повернуть
- до Р. или Л.
- 4. Бросить гранату сразу.
Примечание. Граната тяжелого образца имеет больше шрапнели и меньше взрывчатого вещества, чем граната с легким рисунком.
РУЧНАЯ ГРАНАТА №. 12
Расческа или граната в форме коробки
Тип. Время, или фугас.
Вес. Три фунта в комплекте.
Взрывчатое вещество. Аммонал или пироксилин.
Предохранительное устройство. Английская булавка.
Корпус. Жестяная коробка 3×5×2 дюйма. Чугунная пластина с канавками, ¼ дюйма, формы лицевая сторона.
Воспламенитель. Трубка из специальной латуни, состоящая из пружины и бойка удерживается на месте предохранительной булавкой. Крышка и предохранитель и детонатор или Нобель зажигалка, фитиль и детонатор.
Для подготовки к использованию. См. гранаты №№ 8 и 9.
Стрелять. См. гранаты №№ 8 и 9.
Примечание. Эта граната сейчас используется как фугас.
[стр. 14]
Граната № 12.
[стр. 15]
БАТАРЕЯ ГРАНАТА
Тип. Время.
Вес. Один фунт 2 унции. полный.
Взрывчатое вещество. Аммонал пироксилин, 1½ унции.
Предохранительное устройство. Английская булавка в зажигалке Nobel.
Корпус. Чугунный цилиндр диаметром 3 × 2 дюйма, один конец сплошной.
Воспламенитель. Зажигалка Nobel, предохранитель 1¾ дюйма, № 8 M.K. VII детонатор.
Для подготовки к использованию. См. Ручка с гранатой № 8.
Стрелять. См. Ручка с гранатой № 8.
Упаковка. Гранаты упакованы по 30 штук в деревянный ящик с съемные деревянные перегородки, которые опираются на гранаты, чтобы чтобы крышка не соприкасалась с концами воспламенителей.
Ручная граната Батти.
[стр. 16]
РУЧНАЯ ГРАНАТА-КУВШИН
Тип. Время.
Вес. Полтора фунта
Взрывчатое вещество. Аммонал.
Предохранительное устройство.
Корпус. Чугунный цилиндр диаметром 4 × 1⅞ дюйма, цельный с одного конца.
Воспламенитель. Спец.
Эта граната вряд ли будет перевыпущена. Воспламенитель описан в «Обучении и найме гренадеров», изданном Генеральным штабом, 19 октября15.
Ручная граната-кувшин.
[стр. 17]
ОВАЛЬНАЯ ГРАНАТА
Тип. Время.
Вес. Один фунт 2 унции. полный.
Взрывчатое вещество. Аммонал.
Предохранительное устройство. Зажигалка Брок. (См. Патентные зажигалки, стр. 58.)
Корпус. 3 ⁄ 16 дюймов, чугун, яйцевидная форма, длина 3½ дюйма × 2¼ дюйма. диаметр посередине.
Воспламенитель. Зажигалка Brock, предохранитель 1¾ дюйма, № 8 M.K. VII детонатор.
Для подготовки к использованию. См. Ручная граната № 8.
В огонь :
- 1. Держите гранату правой рукой.
- 2. Снимите водонепроницаемую бумагу с зажигалки Brock с помощью .
- левая рука.
- 3. Ударить зажигалкой по латунному браслету слева
- рычаг для этой цели.
- 4. Бросить гранату сразу.
Меры предосторожности. Водонепроницаемую бумагу нельзя снимать до метание, так как состав может отсыреть, или граната случайно загорится.
ШАРОВАЯ ГРАНАТА
Тип. Время.
Вес. Один фунт 11½ унции. полный.
Взрывчатое вещество. Аммонал, 5½ унции.
Предохранительное устройство. Английская булавка в зажигалке Nobel. (См. Патентная зажигалка.)
Корпус. Чугунная сфера диаметром 3 дюйма.
Воспламенитель. Зажигалка Nobel, предохранитель 1¾ дюйма, № 8 M.K. VII детонатор. [стр. 18]
Для подготовки к использованию. См. Ручная граната № 8.
В огонь. См. Ручная граната № 8.
Шаровая граната.
РУЧНАЯ ГРАНАТА НЬЮТОНА
Тип. Время, 4½ секунды.
Вес. Один фунт 5 унций.
Взрывчатое вещество. Аммонал.
Предохранительное устройство. Специальный разрезной оловянный диск поверх N.G. ударный капсюль.
Корпус. Чугун грушевидной формы.
Нападающий. Содержится в специальной запорной крышке.
Воспламенитель. Отпиленный холостой патрон 0,303 дюйма, предохранитель 1½ дюйма, детонатор.
Подготовка к использованию :
- 1. Снимите запорную крышку.
- 2. Вставьте воспламенитель.
- 3. Наденьте предохранительное устройство.
- 4. Установите на место запорный колпачок.
[стр. 19]
Ручная граната Ньютон.
[стр. 20]
В огонь :
- 1. Держите гранату в правой руке, узким концом вниз.
- 2. Резким ударом опустите боек бойка по латуни 9.0004
- для этой цели носится на левом бедре или на
- какая-то твердая поверхность.
- 3. Бросить гранату сразу.
ВИНТОВАЯ ГРАНАТА НЬЮТОНА
Тип. Перкуссия.
Вес. Один фунт
Взрывчатое вещество. Аммонал.
Предохранительное устройство. Ньютон Хэнд.
Корпус. Чугунный конический.
Нападающий. Ньютон Хэнд.
Детонатор. Коммерческий.
Подготовка к использованию :
- 1. Снимите запорную крышку.
- 2. Вставьте детонатор.
- 3. Наденьте предохранительное устройство.
- 4. Установите на место запорный колпачок.
В огонь :
- 1. Смажьте 10-дюймовый шток и ствол винтовки.
- 2. Рабочий стержень вверх и вниз для обеспечения смазки
- и выгнать воздух.
- 3. Поместите специальный холостой патрон в патронник . Винтовка
- и закрытый затвор.
- 4. Выстрелите из винтовки.
[стр. 21]
Винтовочная граната Ньютона.
[стр. 22]
РУЧНАЯ ГРАНАТА №. 19
Тип. Ударная граната.
Вес. Одна и три четверти фунта
Взрывчатое вещество. Аммонал.
Устройство безопасности :
- 1. Английская булавка.
- 2. Проволока для стрижки.
Корпус. Овальный, чугунный.
Нападающий. Латунь с грибовидной накладкой.
Детонатор. Специальный длинный рекламный ролик.
Воспламенитель. (Отпиленный) Пустой картридж 380 дюймов.
Подготовка к использованию :
- 1. Отвинтить латунный держатель ответной планки.
- 2. Вставьте детонатор.
- 3. Прикрутите латунный держатель ответной планки.
В огонь :
- 1. Размотайте стример на конце рукоятки.
- 2. Держите гранату в левой руке, соберите ленты
- ладонь правой руки.
- 3. Держа гранату в правой руке, снять предохранитель Штифт
- с левой рукой.
- 4. Бросить гранату.
Упаковка. Гранаты упакованы по двенадцать штук в деревянный ящик, также банка с двенадцатью специальными детонаторами.
[стр. 23]
Граната №19. Ручная.
[стр. 24]
ВИНТОВАЯ ГРАНАТА №. 20
Улучшенная винтовочная граната Хейлза
Тип. Перкуссия.
Вес. Один фунт 8 унций.
Взрывчатое вещество. Тонит.
Устройство безопасности :
- 1. Английская булавка.
- 2. Расцепляющий воротник.
- 3. Крепежные болты.
Корпус. Стальной цилиндр.
Нападающий. То же, что и винтовочная граната № 3 (см. стр. 7).
Детонатор. Специальный № 3 (см. стр. 7.)
Для подготовки к использованию :
1 и 2. См. Винтовочная граната № 3 (см. стр. 7).
В огонь :
1, 2, 3 и 4 то же, что и винтовочная граната № 3,
см. с. 7, огнестрельное ружье.
Упаковка. Гранаты упакованы по двадцать штук в деревянный ящик по четыре штуки банок, содержащих по пять «винтовочных гранат со специальными детонаторами» и 22 специальных пустые картриджи.
Меры предосторожности. Просмотреть все ручные гранаты.
[стр. 25]
Винтовочная граната № 20.
[стр. 26]
ДИВИЗИОННОЕ ГРАНАТНОЕ УЧРЕЖДЕНИЕ
И ОРГАНЫ ВЛАСТИ
Дивизионный офицер-гранатометчик и инструкторский штаб для гранатометчиков, Пистолет Стокса, Школы окопных минометов.
Гренадерская бригада :
- 1. Серж. Главный.
- 1. СМК.
- 4. Серж. Инструкторы.
- 4. Гранатометные взводы, на батальон в бригаде.
Батальон гренадеров гранатометного взвода :
- 1. Гранатометчик.
- 1. Серж. Инструктор.
- 4. Сержанты и 40 солдат.
- 1. Повар.
- 1. Офицерский слуга.
Всего , 48 всех рангов.
Рота гренадеров :
- 1. Сержант. и 10 человек на взвод.
- 4. Сержанты и 40 человек на роту.
- 16. Сержанты и 160 человек на батальон.
Всего гренадеров на батальон, 224 всех званий.
Всегогренадеров на бригаду, 896 ротных и батальонных гренадеров.
Всегогренадеров на дивизию, 2688 ротных и батальонных гренадеров. [стр. 27]
Дивизионно-гренадерское учреждение с указанием цепочки ответственности.
[стр. 28]
СОСТАВ ГРАНАТИВНОГО ОТДЕЛЕНИЯ
В линию
- №1. Штык мужской.
- №2. Штык мужской.
- №3. Первый метатель.
- №4. Второй метатель.
- № 5. Н.К.О. или Лидер.
- № 6. Первый авианосец.
- №7. Второй носитель.
- № 8. Запасной человек.
- № 9. Запасной человек или снайпер.
В одном файле
- №1. Штык-мужчина.
- №2. Штык мужской.
- №3. Первый метатель.
- № 6. Первый авианосец.
- № 5. Н.К.О. или Лидер.
- №4. Второй метатель.
- №7. Второй носитель.
- № 8. Запасной человек.
- № 9. Запасной человек или снайпер.
Обязанности вышестоящего. Штык № 1 и № 2.
1. Расчистка Траншея во фланг. Телохранитель метателя и переносчика и должен всегда защищать их при любых условиях и любой ценой.
Примечание. Последние не вооружены против нападения в ближнем бою. Штыковики работают в продвижение метателя и перевозчика своих отрядов. Они действуют как траншея разведчики; то есть они инструктируют своего метателя и перевозчика, как окоп трассы и где будут встречаться блиндажи и боковые траншеи. Они будут несут свои винтовки с примкнутыми штыками, заряженными, с полными магазинами. № 3 и 6 бомб и очистите все блиндажи на пути вниз по траншее. Первый человек бросает бомбу, штык входит в блиндаж и завершает это работает. На стыках ходов сообщения и боковых траншей они действуют как часовые и наблюдатели в траншеях, пока их не сменят отряды. сзади. При необходимости они помогают метателю, бросая бомбы.
2. Лобовая атака позиций противника. Они будут соответствовать, не опережает бросающего и несущего и будет защищать их, пока метание снайперской стрельбой, или штыками против штурма, или внезапный натиск противника в ближнем бою.
[стр. 29]
Очистка траншеи с фланга.
[стр. 30]
3. Уличные бои и зачистка деревень. Они будут подавлять врага стрельба из винтовки мгновенным выстрелом, чтобы метатель мог работать вблизи достаточно для своей цели, чтобы бросить гранаты, и когда они взорвутся, пойдут вперед и закончат свою работу.
№3. Первый Метатель. Он бросает гранаты в соответствии с указаниями данное ему его лидером или его штыковыми людьми. Он избранный человек, устойчив под огнем и выбран за точность и дальность броска.
№4. Перевозчик. Он следует достаточно близко позади метателей чтобы они были снабжены гранатами, но должны быть осторожны, чтобы не столпнуться их или препятствовать броску. Он будет готов немедленно принять обязанности бросающего, если он стал жертвой.
№ 5. Н.К.О. или Лидер. Он отвечает за свой отряд и надлежащее выполнение возложенных на отряд обязанностей. Он проверит каждый человек перед атакой и следите за тем, чтобы у него было полное снаряжение и что он знает общую идею и направление атаки и конечная цель его отряда. Он будет нести ответственность за обеспечение поставок гранат через свой отряд к метателю, и будет контролировать автоматическое восполнение потерь в своем отряде бойцами из отрядов в тылу. Он укажет положение и продвижения своего отряда в атаку на поддерживающие войска и т. д., путем средствами флажков или других сигналов днем и цветными сигнальными ракетами ночью.
№№ 6, 7, 8 и 9. Их обязанности такие же, как №№ 1, 2, 3 и 4, и должны рассматриваться в первую очередь как перевозчики, пока не используются иным образом. [стр. 31]
№ 10. Запасной человек. Он будет действовать, если возникнет необходимость, как лидер своего участка, для расчистки боковых траншей и т. д., и мгновенно возьмет на себя обязанности № 5, если он станет жертвой.
№11. Снайпер. Он будет действовать как снайпер днем и соединительным файлом ночью, между своим отрядом и отрядом войск в тылу.
Примечание. Каждый мужчина в гранатометчики должны быть обучены замещать позиции других в отряд.
Пояснение к схеме № A2. Позиция, занимаемая гренадерами в атакующем отряде учитывает этот главный момент.
Безопасность и локальная защита каждого человека в отряде; забота следует исходить из того, что, насколько это возможно, каждый человек имеет твердый уголок близлежащая к нему траншея, которую он может использовать как защиту от взрывной эффект вражеских гранат, при быстром наступлении или отступлении за углом.
Штыковики идут впереди метателя, достаточно близко, чтобы защитить его и не слишком далеко впереди, чтобы он не подвергся бомбардировке.
Метатель — собственно средство атаки — защищен спереди траверс и в тылу углом парадоса. Перевозчик близко позади метателя и защищен двумя углами. унтер-офицер или же лидера, где он может лучше всего наблюдать за полетом гранат, брошенных метателей, а также одинаково хорошо защищен.
Метод продвижения. Обычно пытаются разбомбить и очистить три гнедых за раз впереди штыков. унтер-офицер отчеты метание словом «Марк», для обозначения очереди в требуемом залив. После регистрации третьего знака Н.К.О. дает приказ: «Штыковые бойцы докладывают». Они немедленно продвигаются вверх по траншеи к последнему очищенному отсеку и сообщить после осмотра либо «Все [стр. 32] ясно» или «Противник держится», после чего унтер-офицер отдает приказ «Вперед» или приказывает метателю снова бомбить последнюю бухту. Этот средства продвижения продолжаются до тех пор, пока цель не будет достигнута.
Остров Траверс. Используются два метода атаки, как показано на графике. Крайне важно, чтобы атака не была допущена быть задержанным, и если будет обнаружено, что невозможно продвинуться вниз по самой траншеи, из-за анфиладного огня атака должна быть немедленно запущен вне траншеи, чтобы атаковать траверс с тыл, в случае дневной атаки.
Меры предосторожности. Необходимо соблюдать осторожность, особенно штыковым людям в своем продвижении через траншею, что противник скрыл окопы, не остаются незамеченными землянки и т. д. Стороны траншей и стены и полы землянок должны быть тщательно осмотрены на предмет скрытые входы или выходы.
ФРОНТАЛЬНАЯ АТАКА
Совместно с пехотой
Подготовка к атаке. Следующие данные должны быть тщательно продумано:
( a ) Изучение операционных приказов.
( b ) Объединение наблюдений, полученных с
- 1. Изучение существующих траншей и аэропланных карт
- позиций противника.
- 2. Личная разведка топографическая
- особенностей местности, которые необходимо охватить заранее.
( c ) Детализация отрядов по их специальным задачам и организация работ, проведение проводов и демонтажные работы для постоянного блоки на конечных целях.
[стр. 33]
Лобовая атака.
[стр. 34]
( d ) Вид гранат, используемых для облегчения ношение того же.
( e ) Перевозчики должны быть предупреждены, чтобы обеспечить поставки гранат. доходит до метателей.
( f ) Должны быть построены склады гранат, установлены вывески, и четко обозначенный «Гранатомный склад» не только в нашей собственной системе окопы, но и позиции заранее обговаривали, где они находятся установить во вражеских окопах или в Ничейная земля непосредственно перед атакой.
( г ) Ответственным офицерам и унтер-офицерам следует отказать, чтобы они осмотрели за гранатометами и подвозом гранат.
( h ) Должна быть выбрана позиция для пехотных сбросов гранат и четко разъяснено всем подразделениям, участвующим в атаке, и спец. отрядам приказали собираться в этих точках и нести гранаты в ближайшие склады.
( i ) Должна быть организована система движения, и все мужчины должны быть знакомы с ним, и траншеи или пути движения четко обозначены «восходящий трафик» и т. д.
Продвижение.
- 1. В строю с пехотой.
- 2. Впереди пехоты.
№ 1 — это метод, применяемый при дневной атаке, при этом наступление не покрытые облаками газа или дыма.
№ 2 – это метод, применяемый при ночной атаке и когда погодные условия или топографические особенности местности, заблаговременно покрытые, позволяют это сделать.
Атакующим отрядам отведены позиции в линиях пехоты. прямо напротив своих первых целей, и по достижении этих позиции должны немедленно начать бомбардировку и расчистку окопов к своим конечным целям. В случае № 1 пехота зачищает [стр. 35] основной траншеи, но могут быть отправлены специальные группы гранатометчиков для помощи пехоты в этой работе, особенно когда опорные пункты возникают в положение врага.
Очень важно, чтобы вся пехота, участвующая в атаке, быть предварительно снабжены гранатами, и это следует считать первый источник снабжения. Позиции, обозначенные как пехотные гранатометы позиции сброса должны быть выбраны и известны пехоте, на которых они бросают свои гранаты в своем наступлении на вражеские позиции. Эти позиции должны быть близки к позиции, которую необходимо захватить и удерживать.
Для удержания захваченных у противника позиций необходимо что отряды гранатометчиков удерживают свои конечные цели любой ценой, и до тех пор, пока должности, которые будут занимать постоянно, не будут укреплены.
[стр. 36]
Окопные штурмовые отряды
Отряды, штурмующие окопы, должны убивать или отбрасывать враждебных оккупантов. из траншеи как можно быстрее, очистить как можно большую часть вражеской траншеи как было приказано, а затем держите очищенную часть как можно меньше потери, насколько это возможно для себя. Следует помнить, что в окопе расчистке, а особенно в глубоких и узких траншеях, только голова атакующая сторона может убить напрямую, и редко более одного человека можно кинуть за раз. Поэтому важно, чтобы постоянная поставка гранат долетит до метателя и что места ранений автоматически заполняется подкреплениями. Мужчин нужно обучать до тех пор, пока они может делать это как днем, так и ночью.
Предварительный. Движение быстрое до тех пор, пока контакт с противником не будет полученный. После установления контакта его необходимо поддерживать и нажимал домой. Отступающему противнику не следует давать времени на восстановление оборонительная позиция, углы должны быть тщательно обработаны, а заливы и прям куски окопа понеслись. Штыковики завершат работу гранат и увидеть, что носитель и метатель встретятся без сопротивления на пути к новой позиции для броска. Эффект граната, разорвавшаяся в замкнутом пространстве типа окопа, огромна, и хотя он может и не убить, он оглушит или шокирует враждебных обитателей, и если штыковики быстро последуют за ними, они встретят очень мало сопротивление.
Пострадавшие. Каждый мужчина должен пройти обучение, чтобы выполнять обязанности любой другой человек в его отряде. Они не обязательно придерживаются своих [стр. 37] отряды; отделения в тылу атакующего отделения могут рассматриваться как резервный отряд для того, кто впереди. Итак, несчастный случай первого отряда. метатель №3 усиливается первым метателем второго отряда, и так далее.
Боковые траншеи. При встрече с боковой траншеей ведущее отделение поднимется и очистит его. Вторая половина останется на стыке пока не вернется первый, то второй отряд продолжит наступление в исходное направление атаки.
Блокировка и баррикады. Для блокирования захваченных окопов и т.п., см. Руководство по полевой инженерии, проволочные заграждения, барьеры и т. д.
[стр. 38]
ЗАРУБЕЖНЫЕ ГРАНАТЫ. ФРАНЦУЗСКИЙ
Описание британских и немецких гранат относится также к тем гранаты, используемые французской армией. Они:
- 1. Три вида петард.
- 2. Грушевидная перкуссионная граната ручная.
- 3. Граната «Бесоцци».
Шаровая граната.
1. ШАРОВАЯ ГРАНАТА ИЛИ КРЕПОСТНАЯ ГРАНАТАОписание
Воспламенитель. Фрикционная трубка с проволочной тягой вставлена в деревянный запал.
Устройства безопасности:
- 1. Предохранитель перевозится отдельно.
- 2. Заглушка обернута бумагой.
- 3. Проволока изогнута, чтобы предотвратить прямое вытягивание предохранителя.
Использовать. См. Немецкая сферическая граната, с. 43. [стр. 39]
2. ГРУШЕВАЯ ГРАНАТА — ударнаяОписание
Воспламенитель. Медная трубка, содержащая ударник, ползучую пружину и детонатор.
Грушевидная граната.
Устройства безопасности:
- 1. Кулачковый рычаг фиксирует защелку, а рычаг
- удерживается на месте против корпуса гранаты.
- 2. Прочная петля, удерживающая рычаг на корпусе
- гранаты и скреплен металлической пломбой.
[стр. 40] Как использовать;
- 1. Эта граната всегда «живая».
- 2. Держа гранату в правой руке, шеей к
- запястье, рычаг против ладони.
- 3. Левой рукой снимите металлическое уплотнение.
- 4. Бросьте гранату.
Примечание. Эту гранату надо осторожно обрабатывается; его несут и упаковывают «живьем».
Граната Бесоцци.
3. ГРАНАТА БЕСОЦЦИ
Описание
Воспламенитель :
- 1. Запал с часовым механизмом, выступающий из гранаты.
- 2. Красный фосфор для наплавки.
- 3. Детонатор.
Устройства безопасности :
1. Гранаты упакованы в водонепроницаемую бумагу.
[стр. 41] Использовать:
- 1. Держа гранату в правой руке, запал вверх.
- 2. Ударьте наконечником по фосфорному наконечнику вниз
- движение левой руки с ударной коробкой.
- 3. Бросьте гранату сразу.
Примечания. 1. Предохранитель горит 5 секунд.
2. Эти гранаты всегда носят живыми.
3. Для поджига запала предусмотрено специальное кольцо или боек.
Иностранные щетки для волос Гранаты. Они похожи на британцев № 12 Ручные гранаты.
[стр. 42]
НЕМЕЦКИЕ ГРАНАТЫ
Есть два типа:
- №1. Сервисные гранаты.
- № 2. Самодельные или самодельные гранаты.
Они снова делятся на два класса:
A. Те, эффект которых зависит от фрагментации на детонация.
B. Те, действие которых зависит от удара только детонация.
Тип B встречается чаще, чем тип A . Зажигание по времени или ударное. Время взрыва около шести секунд сжигание.
Меры предосторожности. При обращении с посторонними гранатами уход следует всегда принимать и соблюдать следующие правила:
- 1. Только опытные гренадеры должны быть допущены к осмотру
- и разберитесь со всеми найденными гранатами.
- 2. Склады гранат при обнаружении должны быть немедленно
- доложил ближайшему гренадёру.
- 3. Гранаты иностранного времени должны быть брошены как можно скорее
- , так как осветительное устройство было запущено.
Описание немецких гранат
Так как средство запуска гранаты будет сразу видно опытный гренадер, увидев гранату, только следующая информация имеет значение для неквалифицированного гренадера:
- 1. Как сделать гранату безопасной.
- 2. Как сделать гранату живой.
- 3. Как использовать гранату против врага.
[стр. 43]
СФЕРИЧЕСКАЯ ГРАНАТА
1. Как сделать сейф :
1. Вывинтить специальную зажигалку, стараясь не тянуть за провод.
2. Как оживить гранату :
- 1. Вкрутить специальную зажигалку.
- 2. Снимите промасленную бумагу, выпрямите проволоку.
3. Как использовать гранату :
- 1. Наденьте браслет.
- 2. Держите гранату в правой руке, зажигайте в направлении
- запястье.
- 3. Зацепите карабин браслета за .
- проволочная тяга гранаты.
- 4. Бросьте гранату сразу.
Примечание. Используйте время предохранитель горит семь секунд, а другая зажигалка горит пять секунды, окрашенные в красный цвет, также предусмотрены.
РУКОЯТНАЯ ЦИЛИНДРИЧЕСКАЯ ГРАНАТА
См. с. 44.
1. Как сделать сейф :
- 1. Снимите ручку и базовую заглушку, подняв
- осторожно отогнул край цилиндра.
- 2. Пустое содержимое баллона.
2. Как оживить гранату :
1. См. British Grenades Hand № 12.
3. Как использовать гранату :
- 1. Вытащите предохранительный штифт.
- 2. Бросьте гранату сразу.
Примечание. Предохранитель длиной около 2 дюймов. Горит около шести секунд.
[стр. 44]
Цилиндрическая граната.
МАЛЕНЬКАЯ ЦИЛИНДРИЧЕСКАЯ ГРАНАТА
См. с. 45.
1. Как сделать сейф :
1. Выньте воспламенитель.
2. Как оживить гранату :
- 1. Выньте деревянную пробку и вставьте воспламенитель.
- 2. Оторвите бумажную крышку от зажигалки.
3. Как использовать гранату :
- 1. Держа гранату в правой руке, потрите спичку
- головка на боку спичечного коробка и т. д.
- 2. Бросьте гранату сразу.
Примечание. Временной предохранитель горит около шести секунд.
[стр. 45]
[стр. 46]
ЦИЛИНДРИЧЕСКАЯ ГРАНАТА
См. с. 44.
Тип регулирования
1. Как сделать сейф :
- 1. Отстегните зажимы, удерживающие крышку цилиндра.
- 2. Снимите картонный цилиндр со взрывчаткой.
- 3. Вставьте руку и извлеките детонатор из латуни . Трубка
- на конце ручки.
2. Как сделать живым :
- 1. Если петля прикреплена к ручке бумагой Лента
- , отвинтить рукоятку и вставить специальный детонатор .
- в латунную трубку на конце рукоятки и закрепите рукоятку.
3. Как использовать гранату :
- 1. Держит гранату в правой руке.
- 2. Резко потяните за петлю левой рукой.
- 3. Бросьте гранату сразу.
Примечание. Предохранитель времени горит на ручке выбито 5½ или семь секунд. Необходимо соблюдать осторожность, когда граната находится без тяговой петли, если она была закреплена на лампочка при откручивании рукоятки.
РУЧНАЯ ГРАНАТА ИЗ УСТРИЦЫ ИЛИ ДИСКОВАЯ
См. с. 47.
1. Как сделать сейф :
- 1. Если английская булавка на месте, отвинтите колпачок с маркировкой S .
- 2. Снимите детонатор.
Примечание. Если английские булавки и предохранительные трубки не на месте, вышеперечисленное должно быть сделано без потревожив гранату.
2. Как сделать живым:
1. Эта граната упакована заживо.
3. Как использовать гранату :
- 1. Граната в правой руке, английская булавка вверх,
- левой рукой вытащить предохранительный штифт.
- 2. Снимите колпачок предохранительной трубки.
- 3. Держать гранату первой или средней
- палец поверх предохранительной трубки и шарика
- большого пальца над колпачком с маркировкой Б .
- 4. Бросьте гранату краем вертикально.
Примечание. Низкий или горизонтальный бросок может привести к отказу.
[стр. 47]
Дисковая ручная граната.
ПАРАШЮТНАЯ ГРАНАТА
См. с. 48.
1. Как сделать сейф :
- 1. Отвинтить заглушку в головке.
- 2. Извлеките детонатор.
2. Как сделать живым:
- 1. Отвинтить заглушку и вставить детонатор, фульминат
- вниз.
- 2. Закрутите заглушку и оторвите ленту, удерживающую парашют.
[стр. 48]
Парашютная граната.
3. Как использовать гранату : [стр. 49]
- 1. Крепко удерживайте петлю шнура пальцами правой руки.
- 2. Вырвать заглушку из ручки и размотать короткую
- длина шнура.
- 3. Держа гранату в правой руке, первая и
- секундных пальца прочно зацепились за петлю шнура.
- 4. Бросьте гранату на высоту не менее 3-4 ярдов.
Примечание. Эта граната требует значительной практики.
ВИНТОВЫЕ ГРАНАТЫ
См. с. 50.
1913 и 1914
1. Как сделать сейф :
- 1. Вывернуть запальную пробку в головной части гранаты 1913 года.
- Выкрутить запал из корпуса гранаты 1914.
2. Как сделать живым :
- 1. Ввинтить воспламенитель в головку гранаты 1913 года.
- Ввинтите запал в корпус гранаты 1914 года.
3. Как использовать гранату :
1. Следуйте обычаям стрельбы из британских винтовочных гранат.
Примечание. Только немец можно использовать винтовку, и более осторожно обращаться с гранатой перед выстрелом должны быть приняты, чем с британскими гранатами, они могут стать «живой», если его уронить на хвостовые тяги.
[стр. 50]
Винтовочные гранаты.
[стр. 51]
ВЗРЫВЧАТЫЕ ВЕЩЕСТВА, ИСПОЛЬЗУЕМЫЕ В ГРАНАДАХ
Взрывчатые вещества делятся на два класса:
- 1. Слабые взрывчатые вещества.
- 2. Взрывчатые вещества.
К первой группе относятся все метательные взрывчатые вещества, т. е. все пороха, такие как порох и бездымный порох, используемые в огнестрельном оружии.
Ко второй группе относятся:
- ( a ) Все взрывчатые вещества, используемые в снарядах, торпедах, гранатах,
- снос и т.д.
- ( b ) Детонаторы или взрывные устройства, т. е. взрывчатые вещества, запускающие
- взрывные реакции во взрывчатых веществах группы ( a ).
Характеристика H.E. это крайнее насилие и внезапность их детонации.
Для мгновенного перехода из твердой или жидкой формы в газа, им требуется детонатор или взрыватель, который применяет сильное шокирует их и разрушает химическую структуру взрывчатого вещества. соединения и позволяет пламени мгновенно проходить через масса соединения. Это взрывчатое вещество известно как детонация.
Состав Е.П. почти без исключения какой-то органическое вещество, обычно некоторая форма углерода в сочетании с азотом. Азот, один из самых инертных известных газов, обязан своей взрывоопасностью к этой самой инертности; совмещается так очень неохотно, что на малейшая провокация — например, шок — смесь, частью которой он является мгновенно распадается на газ, давая огромное расширение, необходимое для взрывного эффекта. [стр. 52]
Аммонал. Серый порошок. Австрийская взрывчатка, пикриновая кислота плюс Т.Н.Т. плюс алюминиевая пудра плюс нитрат аммиака плюс углерод.
Очень безопасное взрывчатое вещество — не детонирует при попадании винтовочной пули, но очень гигроскопичен (собирает влагу) и в таком состоянии обязан не взорваться.
Баллистит. Состоит из пироксилина плюс камфора или вазелин. Изобретен Нобелем в 1888 году.
Кордит. Состоит из 55 частей нитроглицерина и 37 частей пироксилина. частей, плюс вазелин 5 частей, плюс ацетон для отверждения, изобретенный сэром У. Абелем.
Бензол. Или Бензин, широко используемый в качестве моторного топлива, содержит приличный процент толуола. (См. ТНТ)
Каменноугольная смола. При фракционном и низкотемпературном воздействии дистилляция дает много побочных продуктов, ценных при изготовлении H.E. Эти дистилляции выделяют «легкие» и «тяжелые» масла каменноугольной смолы.
Доннерит. Фугасное взрывчатое вещество, используемое немецкой армией в гранатах.
Динамит. См. Нитроглицерин.
Молниеносный Меркурий. См. Меркурий.
Ганкоттон или нитроцеллюлоза состоит из отходов хлопка, очищают, сушат и нагревают смесью концентрированной азотной и серная кислота. Промытый и превращенный в пульпу и отлитый в форму в 1 унцию. грунтовки и 15 унций. плиты служебного назначения. Считается уступающим лиддиту.
- Размер мокрой плиты GC, 6 × 3 × 1⅜ дюйма
- Влажный пироксилин не взрывается при попадании пули.
- Влажный пироксилин можно распиливать мокрой пилой.
- Для взрыва требуется сухой капсюль, детонатор и фитиль.
- Сухой пироксилин взрывается при попадании пули.
- Сухая грунтовка из пироксилина диаметром 1,35 дюйма, диаметром 1,15 дюйма. на концах и высотой 1,25 дюйма.
- Прочность, в 2,5 раза сильнее пороха, без ограничений.
- Прочность, в 7-8 раз выше, чем у пороха, ограниченная.
- Изобретен Шомбейном в 1846 году.
[стр. 53] Порох. Механическая смесь.
Селитра 75% плюс древесный уголь 15% плюс сера 10% цент. Скорость горения зависит от твердости пороха.
Лиддит или пикриновая кислота. Состоит из расплавленного и затвердевшего пикриновая кислота. Вазелин используется, чтобы расплавить его. (См. Пикриновая кислота.)
Фульминат ртути. Изготавливается путем растворения трех частей ртути. в 36 частях азотной кислоты, выдерживая смесь при низкой температуре, и когда растворяют добавлением 17 частей спирта.
Небольшое количество Ф.м., помещенное поверх Т.Н.Т. образует отличный детонирующая смесь. Из него состоит очень много немецких детонаторов. Открыт Говардом в 1800 году.
Мелинит. Французский HE, очень похожий на лиддит. Пикриновая кислота смешанный с коллодием. Представлено Юджином Терпиным.
Нитроглицерин. Получается действием азотной кислоты и серная кислота на глицерине. Изобретен в 1847 году. В чистом виде бесцветный жидкость. Взрывается при нагревании примерно до 360°F.
Н.Г. в жидком виде слишком опасен для использования в упражняться. Был поглощен пористым телом Нобелем в 1867 году как динамит. Пористое твердое вещество, используемое либо кизельгур , либо фуллерова земля используется в перкуссионных капсюлях.
Относительная прочность | 150 равно максимум |
Пескоструйный глицерин | 150 |
Желатиновый динамит | 130 |
Гелигнит | 110 |
Динамит | 100 |
Карбонит | 55 |
Пикриновая кислота. Желтый кристалл, полученный из каменноугольной смолы. А побочный продукт производства газа. «Тяжелое масло» каменноугольной смолы кипятят [стр. 54] и подвергают химической обработке, в результате чего получают фенол или карболовую кислоту, которые отделяется от него. Карболовая кислота – это кипяченая серная кислота, а азотная осторожно добавляют кислоту, в результате чего получается пикриновая кислота.
Это очень безопасная взрывчатка и очень мощная. Его главная вина в том, что он образует «пикраты» с металлами или кислыми солями, некоторые из которых более чувствительнее к возмущающим воздействиям, чем сама кислота. Преодолеть это внутренняя часть всех раковин покрыта лаком.
Давление пикриновой кислоты равно 135 820 фунтов на квадратный дюйм.
Симосэ. Японский H.E. Похож на лиддит.
Т.Н.Т. , или тринитротолуол, или толуол, широко используемый в Германии. армия и флот. Получают нагреванием толуола со смесью азотных и серная кислота.
Менее мощный, чем лиддит, но более стабилен и не образует «пикраты» и не подвержены влиянию воды или воздуха. Не взрывается при попадании пулей.
Давление Т.Н.Т. равен 119 000 фунтов. на квадратный дюйм.
Толит. Французское название T.N.T.
Трилит. Испанское название T.N.T.
Тротил. Немецкое название T.N.T.
Толуол или толуол. Эксперименты, проведенные в 1899 году в Карлсруэ. производила около семи пинт толуола из одной тонны угля. Современный процесс низкотемпературной перегонки угля, однако значительно увеличивает количество, которое можно получить из каждой тонны.
Ароматический бесцветный жидкий углеводород.
Турпинит. Французский Е.П. похож на мелинит.
Тетрил. Продукт из каменноугольной смолы, содержащий больше азота, чем тротил. или лиддит. При смешивании с оксидом свинца делает его менее чувствительным и более безопасное приготовление, чем гремучая ртуть для детонаторов.
[стр. 55]
ПРЕДОХРАНИТЕЛИ
СЛУЖЕБНЫЙ ПРЕДОХРАНИТЕЛЬ
Предохранитель № 11 с таймером
Описание. Цвет черный. Гладкая поверхность.
Время горения. Один фут за тридцать секунд.
Состав. Шлейф медленной спички в обертке из конопли или лен, покрытый слоем гуттаперчи, окруженный обвязкой из черного водонепроницаемая лента.
ПРЕДОХРАНИТЕЛЬ МОМЕНТАЛЬНОГО ИЛИ БЫСТРОДЕЙСТВИЯ
Цвет красный. Ребристая поверхность.
Время горения. Восемьдесят футов в секунду.
Состав. То же, что и сервисный предохранитель, за исключением того, что содержит быстродействующий предохранитель. match вместо медленного match.
Осторожно. Предохранитель мгновенного действия никогда не должен храниться вместе с плавким предохранителем. [стр. 56]
ДЕТОНАТОРЫ
СЛУЖБА
№ 8 Марка VII
Описание. Медная трубка, открытая с одного конца, окрашенная в красный цвет, с маркировкой на белая этикетка, № 8. М.К. VII, содержащий 32 гр. гремучая ртуть.
КОММЕРЧЕСКИЙ (длинный)
КОММЕРЧЕСКИЙ (короткий)
Описание. Медная трубка, открытая с одного конца, содержащая 25 гр. гремучая ртуть. [стр. 57]
ВЗРЫВЧИКИ
СЛУЖБА
Ганкоттон. Одна унция. грунтовка, 15 унций. плита. См. Взрывчатые вещества, Ганкоттон.
№ 2 Детонатор для ручной гранаты. Состоит из латунной трубки (держатель детонатора) с плоской головкой винта. Другой конец оснащен полость, несущая Н.Г. ударный капсюль. Открытый коммерческий детонатор конец к головке винта помещается внутрь, его открытый конец закрывается деревянная пробка; закрытый конец пронизан четырьмя отверстиями для запайки, чтобы можно было вспышка от капсюля для связи с Ф. М. в детонаторе. А латунный винт в головке держателя детонатора закрывает трубку детонатора.
Этот детонатор имеет три резьбы.
№ 3 Детонатор. См. описание № 2. Этот детонатор ¼ дюйма длиннее, чем № 2, и имеет две резьбы.
ПАТЕНТНЫЕ ЗАЖИГАЛКИ
Нобелевская зажигалка. (см. табл. 8 и 9). Зажигалка состоит из две картонные трубки, одна над другой; внутри конца большая трубка представляет собой небольшой латунный колпачок, содержащий фрикционный состав. В В верхней части меньшей трубки находятся две точки трения. Эти точки удерживается примерно на ¼ дюйма от крышки, содержащей фрикционный состав, с помощью английская булавка, проходящая через обе трубки. На другом конце меньшего трубка представляет собой небольшую медную полоску, в которую можно запрессовать предохранитель. А узкая полоска водонепроницаемой ленты со свободным концом наклеена вокруг соединение двух труб для защиты от влаги. [стр. 58]
Для сборки. Предохранитель вставьте в зажигалку, закрепите обжимом и вставьте другой конец шнура в детонатор. Суставы на более легких и Детонатор следует покрыть воском, чтобы сделать его влагонепроницаемым и пламезащитным.
Зажигалка Брока. См. Ручная граната. Состоит из небольшого картона. чашка, наполненная фрикционным составом, покрытая водонепроницаемой бумагой. Последний можно оторвать, потянув за небольшой язычок, оставшийся свободным.
Гранаты с запалами устроены так (при достаточной длине запала) взрываться от 3 до 5 секунд после поджига и броска, давая у метателя достаточно времени (при метании из окопа) нагнуться Безопасно. Гранаты без запалов (но только с детонаторами) взорвутся при ударе; например, в Гранате № 1, Марка I, очевидно, когда инструкции (см. п. 2, Граната 1) выполнены, и граната брошена, что стальная игла войдет в детонатор и взорвется.
В гранате № 3, Марка I, когда английская чека вынута и отпущена. гнездо соскользнуло назад, флюгер вращается назад (во время проход по воздуху) до тех пор, пока не будет достаточно, чтобы сохранить болт выпасть. Это не оставляет ничего между стреляющей иглой и капсюля-детонатора, за исключением очень тонкой спиральной пружины, которая прочна только достаточно, чтобы удержать вес иглы до удара удар при взрыве гранаты.
В выпуске «Граната № 20» хомут соскальзывает обратно на стреляющую винтовку.
В Граната № 5, Марка I. При броске этой гранаты давление отпущенных пальцев ударник вылетает наружу давление мощной пружины, освобождающей плечо стреляющего ударник, который прибивается к взрывателю и взрывается через 4,5 секунды.
Все остальные гранаты см. на страницах рядом с табличками.
[стр. 59]
МЕТАНИЕ
Ручные гранаты крепко держат в руке за метателем, рука быстро поднимается вверх размашистым движением (рука прямая все время), граната будет отпущена, когда рука окажется над головой метателя, и в полете должен описывать полукруг.
Ручные гранаты можно бросать с 30 до 50 ярдов, винтовочные гранаты с от 200 до 400 метров.
Атаки следует отрабатывать муляжами и испорченными гранатами, т.е. гранаты только с детонатором и без взрывчатого вещества и т.д.
Студенты должны приобрести уверенность и знание гранат обращение, зачистка и сборка всех типов, а также обращение с предохранителями и детонаторы как можно чаще.
Важность гранатометной работы невозможно переоценить, и один можно представить бесчисленное количество случаев, когда граната полезнее любого другое оружие. Например, в уличных боях количество противников держат дом и стреляют из верхнего окна, командуя основной подход. Вы не можете добраться до них из винтовки, но это может быть сравнительно легко одному или двум мужчинам добраться до дома спиной способами, используя другие дома для укрытия и бросая гранату через окно, убивая всех в комнате.
Примечания переводчика:
Обложка находится в открытом доступе.
Иллюстрации перемещены так, чтобы они не распадались абзацы и так, чтобы они были рядом с текстом, который они иллюстрируют.
Типографские ошибки были исправлены молча, но другие варианты орфография и пунктуация остаются без изменений.
Конец проекта Электронная книга Гутенберга о ручных гранатах Грэма М. Эйнсли *** КОНЕЦ ЭТОГО ПРОЕКТА GUTENBERG EBOOK РУЧНЫЕ ГРАНАТЫ *** ***** Этот файл должен называться 56638-h.htm или 56638-h.zip ***** Этот и все связанные с ним файлы различных форматов можно найти в: http://www.gutenberg.org/5/6/6/3/56638/ Продюсеры Крис Керноу, Пол Маршалл и Интернет Группа распределенной проверки на http://www.pgdp.net (это файл был создан из изображений, щедро предоставленных Интернет-архив) Обновленные издания заменят предыдущие, старые быть переименован. Создание произведений из печатных изданий, не защищенных авторским правом США. закон означает, что никто не владеет авторскими правами Соединенных Штатов на эти произведения, чтобы Фонд (и вы!) могли копировать и распространять его в Соединенных Государства без разрешения и без оплаты авторских прав роялти. Особые правила, изложенные в разделе «Общие условия использования» настоящей лицензии, применять к копированию и распространению Проекта Электронные работы Gutenberg-tm для защиты PROJECT GUTENBERG-tm концепция и торговая марка. Project Gutenberg является зарегистрированным товарным знаком, и не могут быть использованы, если вы взимаете плату за электронные книги, если только вы не получите конкретное разрешение. Если вы ничего не берете за копии этого eBook, соблюдать правила очень просто. Вы можете использовать эту электронную книгу практически для любых целей, таких как создание производных работ, отчетов, выступления и исследования. Они могут быть изменены, распечатаны и переданы далеко - вы можете делать практически ВСЕ в Соединенных Штатах с электронными книгами не защищены законом об авторском праве США. Перераспределение подлежит лицензия на товарный знак, особенно коммерческое распространение. НАЧАЛО: ПОЛНАЯ ЛИЦЕНЗИЯ ПОЛНАЯ ЛИЦЕНЗИЯ ГУТЕНБЕРГА НА ПРОЕКТ ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО ПРЕЖДЕ, ЧЕМ ВЫ РАСПРОСТРАНЯЕТЕ ИЛИ ИСПОЛЬЗУЕТЕ ЭТУ РАБОТУ Чтобы защитить миссию Project Gutenberg-tm по продвижению свободного распространение электронных произведений путем использования или распространения этого произведения (или любая другая работа, так или иначе связанная с фразой «Проект Гутенберг"), вы соглашаетесь соблюдать все условия Полного Лицензия Project Gutenberg-tm доступна с этим файлом или в Интернете по адресу www. gutenberg.org/license. Раздел 1. Общие условия использования и распространения проекта Электронные произведения Гутенберг-тм 1.А. Читая или используя любую часть этого проекта Gutenberg-tm электронное произведение, вы указываете, что прочитали, поняли, согласны с и принять все условия этой лицензии и интеллектуальной собственности (торговая марка/авторское право) соглашение. Если вы не согласны соблюдать все условия этого соглашения, вы должны прекратить использование и вернуть или уничтожить все копии электронных произведений Project Gutenberg-tm в вашем владение. Если вы заплатили сбор за получение копии или доступ к Электронная работа Project Gutenberg-tm, и вы не согласны с этим по условиям настоящего соглашения вы можете получить возмещение от физическое или юридическое лицо, которому вы заплатили комиссию, как указано в пункте 1.Д.8. 1.Б. «Проект Гутенберг» — зарегистрированная торговая марка. Это может быть только используется или каким-либо образом ассоциируется с электронным произведением людьми, которые соглашаетесь соблюдать условия настоящего соглашения. Есть несколько вещи, которые вы можете делать с большинством электронных произведений Project Gutenberg-tm даже без соблюдения всех условий настоящего соглашения. Видеть пункт 1.С ниже. Есть много вещей, которые вы можете сделать с Project Электронный Gutenberg-tm работает, если вы соблюдаете условия этого соглашение и помочь сохранить свободный доступ к Project Gutenberg-tm в будущем электронные произведения. См. параграф 1.Е ниже. 1.С. Фонд Литературного Архива Проекта Гутенберга ("The Foundation" или PGLAF), владеет авторскими правами на компиляцию в сборнике. электронных произведений Project Gutenberg-тм. Почти все индивидуальные работы в коллекции находятся в общественном достоянии в США Состояния. Если отдельное произведение не защищено законом об авторском праве в Соединенные Штаты и вы находитесь в Соединенных Штатах, мы не заявлять о праве запретить вам копирование, распространение, исполнение, отображение или создание производных работ на основе работы до тех пор, пока все ссылки на Project Gutenberg удалены. Конечно, мы надеемся что вы поддержите миссию Project Gutenberg-tm по продвижению бесплатный доступ к электронным произведениям путем свободного обмена Project Gutenberg-tm работает в соответствии с условиями настоящего соглашения для сохранения Название проекта Gutenberg-tm связано с произведением. Вы можете легко соблюдать условия настоящего соглашения, сохраняя эту работу в тот же формат с прилагаемой полной лицензией Project Gutenberg-tm, когда вы бесплатно делитесь им с другими. 1.Д. Законы об авторском праве места, где вы находитесь, также регулируют что вы можете сделать с этой работой. Законы об авторском праве в большинстве стран в состоянии постоянного изменения. Если вы находитесь за пределами Соединенных Штатов, ознакомьтесь с законами вашей страны в дополнение к условиям настоящего соглашение перед загрузкой, копированием, отображением, исполнением, распространять или создавать производные работы на основе этой работы или любых другая работа Project Gutenberg-tm. Фонд не делает представления относительно статуса авторского права любого произведения в любой страна за пределами США. 1.Э. Если вы не удалили все ссылки на Project Gutenberg: 1.Д.1. Следующее предложение с активными ссылками на или другие немедленный доступ, должна появиться полная лицензия Project Gutenberg-tm на видном месте всякий раз, когда любая копия работы Project Gutenberg-tm (любая работа на котором появляется фраза «Проект Гутенберг» или с которым фраза «Проект Гутенберг» связана) доступна, отображается, выполненные, просмотренные, скопированные или распространенные: Эта электронная книга предназначена для использования кем угодно в Соединенных Штатах и большинстве других частей мира бесплатно и почти без каких-либо ограничений. Вы можете скопировать его, отдать или использовать повторно в соответствии с условиями лицензии Project Gutenberg, прилагаемой к этому электронную книгу или онлайн на сайте www.gutenberg.org. Если вы не находитесь в г. США, вам необходимо ознакомиться с законами страны, в которой вы находятся перед использованием этой электронной книги. 1.Д.2. Если отдельная электронная работа Project Gutenberg-tm получено из текстов, не защищенных законом об авторском праве США (не содержать уведомление о том, что оно размещено с разрешения правообладатель), работа может быть скопирована и распространена любым лицом в Соединенные Штаты без уплаты каких-либо сборов или сборов. Если ты распространение или предоставление доступа к произведению с фразой «Проект Гутенберг", связанный с произведением или появляющийся на нем, вы должны соблюдать либо с требованиями пунктов с 1.E.1 по 1.E.7, либо получить разрешение на использование произведения и проекта Gutenberg-tm товарный знак, как указано в параграфах 1.E.8 или 1.E.9. 1.Д.3. Если отдельная электронная работа Project Gutenberg-tm размещена с разрешения правообладателя, ваше использование и распространение должны соответствовать как параграфам с 1.E.1 по 1.E.7, так и любым дополнительные условия, налагаемые правообладателем. Дополнительные условия будет привязан к лицензии Project Gutenberg-tm для всех работ размещена с разрешения правообладателя, находящегося на начало этой работы. 1.Д.4. Не отсоединяйте, не отсоединяйте и не удаляйте полную версию Project Gutenberg-tm. Условия лицензии из этого произведения или любых файлов, содержащих часть этого работа или любая другая работа, связанная с проектом Gutenberg-tm. 1.Д.5. Не копируйте, не отображайте, не выполняйте, не распространяйте и не перераспределяйте это электронное произведение или любую часть этого электронного произведения без на видном месте предложение, изложенное в пункте 1.E.1 с активные ссылки или немедленный доступ к полным условиям Проекта Лицензия Гутенберг-тм. 1.Д.6. Вы можете конвертировать и распространять эту работу в любом двоичном формате, сжатую, размеченную, непатентованную или проприетарную форму, в том числе любая текстовая обработка или гипертекстовая форма. Однако, если вы предоставляете доступ или распространять копии работы Project Gutenberg-tm в формате кроме "Plain Vanilla ASCII" или другого формата, используемого в официальном версия размещена на официальном веб-сайте Project Gutenberg-tm (www. gutenberg.org), вы должны без каких-либо дополнительных затрат, сборов или расходов пользователю, предоставить копию, средство экспорта копии или средство получения по запросу копии произведения в его оригинальном «Обычном Vanilla ASCII" или другой форме. Любой альтернативный формат должен включать полная лицензия Project Gutenberg-tm, как указано в пункте 1.E.1. 1.Д.7. Не взимать плату за доступ, просмотр, отображение, выполнение, копирование или распространение любых работ Project Gutenberg-tm если вы не соблюдаете параграф 1.E.8 или 1.E.9. 1.Д.8. Вы можете взимать разумную плату за копии или предоставление доступ или распространение электронных произведений Project Gutenberg-tm при условии, что * Вы платите роялти в размере 20% от валовой прибыли, которую вы получаете использование произведений Project Gutenberg-tm, рассчитанных по методу вы уже используете для расчета применимых налогов. Плата причитается владельцу товарного знака Project Gutenberg-tm, но он согласился пожертвовать лицензионные платежи в соответствии с настоящим пунктом Проекту Фонд литературного архива Гутенберга. Роялти должны быть выплачены в течение 60 дней после каждой даты, когда вы готовите (или требуется по закону для подготовки) ваших периодических налоговых деклараций. Роялти платежи должны быть четко обозначены как таковые и отправлены в проект Фонд литературного архива Гутенберга по адресу, указанному в Раздел 4, «Информация о пожертвованиях проекту Гутенберг Фонд литературного архива». * Вы обеспечиваете полный возврат любых денег, уплаченных пользователем, который уведомляет вам в письменной форме (или по электронной почте) в течение 30 дней с момента получения, что он/она не согласен с условиями полной версии Project Gutenberg-tm Лицензия. Вы должны потребовать от такого пользователя вернуть или уничтожить все копии произведений, хранящиеся на физическом носителе, и снятые с производства любое использование и любой доступ к другим копиям Project Gutenberg-tm работает. * Вы предоставляете, в соответствии с пунктом 1.F.3, полный возврат любые деньги, уплаченные за работу или замену копии, если дефект в электронная работа обнаружена и доведена до вас в течение 90 дней получение работы. * Все остальные условия данного соглашения вы соблюдаете бесплатно распространение работ Project Gutenberg-tm. 1.Д.9. Если вы хотите взимать плату или распространять Проект Электронное произведение Гутенберга или группа произведений на условиях, отличных от изложены в настоящем соглашении, вы должны получить разрешение в письменной форме как из Фонда литературного архива Project Gutenberg, так и из The ООО «Торговая марка Project Gutenberg», владелец Project Gutenberg-tm торговая марка. Свяжитесь с Фондом, как указано в Разделе 3 ниже. 1.Ф. 1.F.1. Волонтеры и сотрудники проекта Gutenberg тратят значительные усилия по выявлению, исследованию авторских прав, расшифровке и корректировке работы, не защищенные законом об авторском праве США при создании Проекта Коллекция Гутенберг-тм. Несмотря на эти усилия, проект Gutenberg-tm электронные произведения и носитель, на котором они могут храниться, могут содержать «Дефекты», такие как, помимо прочего, неполные, неточные или поврежденные данные, ошибки транскрипции, авторские права или другие нарушение прав интеллектуальной собственности, дефектный или поврежденный диск или другой носитель, компьютерный вирус или компьютерные коды, которые повреждают или не может быть прочитан вашим оборудованием. 1.F.2. ОГРАНИЧЕННАЯ ГАРАНТИЯ, ОТКАЗ ОТ УБЫТКОВ - За исключением «Правого замены или возмещения», описанного в пункте 1.F.3, Проект Фонд литературного архива Гутенберга, владелец проекта Торговая марка Gutenberg-tm и любая другая сторона, распространяющая Проект. Электронная работа Gutenberg-tm в соответствии с настоящим соглашением, отказ от всех ответственность перед вами за ущерб, издержки и расходы, включая юридические сборы. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО У ВАС НЕТ СРЕДСТВ ЗАЩИТЫ ОТ НЕБРЕЖНОСТИ, СТРОГО ОТВЕТСТВЕННОСТЬ, НАРУШЕНИЕ ГАРАНТИИ ИЛИ НАРУШЕНИЕ ДОГОВОРА, ЗА ИСКЛЮЧЕНИЕМ ТЕХ ПРЕДУСМОТРЕН В ПУНКТЕ 1.F.3. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ФОНД, ВЛАДЕЛЕЦ ТОРГОВОЙ МАРКИ И ЛЮБОЙ ДИСТРИБЬЮТОР ПО ДАННОМУ СОГЛАШЕНИЮ НЕ БУДЕТ НЕСУТ ОТВЕТСТВЕННОСТЬ ПЕРЕД ВАС ЗА ФАКТИЧЕСКИЕ, ПРЯМЫЕ, КОСВЕННЫЕ, КОСВЕННЫЕ, ШТРАФНЫЕ ИЛИ СЛУЧАЙНЫЕ ПОВРЕЖДЕНИЯ, ДАЖЕ ЕСЛИ ВЫ ПРЕДУПРЕЖДАЕТЕ О ВОЗМОЖНОСТИ ТАКИХ НАНОСИТЬ УЩЕРБ. 1.F.3. ОГРАНИЧЕННОЕ ПРАВО НА ЗАМЕНУ ИЛИ ВОЗВРАТ - Если вы обнаружите дефект в этой электронной работе в течение 90 дней с момента получения, вы можете получить возмещение денег (если таковые имеются), которые вы заплатили за него, отправив письменное объяснение лицу, от которого вы получили работу. если ты получили работу на физическом носителе, необходимо вернуть носитель с вашим письменным объяснением. Физическое или юридическое лицо, предоставившее вам с бракованной работой может выбрать замену копии в вместо возврата. Если вы получили работу в электронном виде, человек или лицо, предоставляющее его вам, может решить дать вам второй возможность получить работу в электронном виде вместо возврата денег. Если второй экземпляр также бракованный, вы можете потребовать возврата денег в письменной форме без дальнейших возможностей исправить проблему. 1.F.4. За исключением ограниченного права на замену или возмещение, изложенного в пункте 1.F.3 эта работа предоставляется вам «КАК ЕСТЬ», БЕЗ НИКАКИХ ДРУГИЕ ГАРАНТИИ ЛЮБОГО РОДА, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЕТСЯ ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ЛЮБОЙ ЦЕЛИ. 1.F.5. В некоторых штатах не допускается отказ от определенных подразумеваемых гарантии или исключение или ограничение определенных типов повреждения. Если какой-либо отказ от ответственности или ограничение, изложенные в настоящем соглашении нарушает право государства, применимое к настоящему соглашению, соглашение должно толковаться как максимальный отказ от ответственности или ограничение, разрешенное применимым законодательством штата. Недействительность или неисполнимость любого положения настоящего соглашения не аннулирует остальные положения. 1.F.6. ВОЗМЕЩЕНИЕ - Вы соглашаетесь возместить ущерб и удерживать Фонд, владелец товарного знака, любой агент или сотрудник Фонда, любой предоставление копий электронных произведений Project Gutenberg-tm в в соответствии с этим соглашением, и любые добровольцы, связанные с производство, продвижение и распространение Project Gutenberg-tm электронные работы, освобожденные от любой ответственности, затрат и расходов, включая судебные издержки, прямо или косвенно возникающие в связи с любым из следующее, что вы делаете или вызываете: (a) распространение этого или любую работу Project Gutenberg™, (b) изменение, модификацию или добавления или удаления к любой работе Project Gutenberg, и (c) любой Дефект, который вы вызываете. Раздел 2. Информация о миссии проекта Gutenberg-tm Проект Gutenberg-tm является синонимом бесплатного распространения электронные произведения в форматах, читаемых самым широким кругом компьютеры, включая устаревшие, старые, среднего возраста и новые компьютеры. Это существует благодаря усилиям сотен волонтеров и пожертвований от людей во всех сферах жизни. Волонтеры и финансовая поддержка для обеспечения волонтеров помощь, в которой они нуждаются, имеет решающее значение для достижения цели Project Gutenberg-tm. целей и гарантировать, что коллекция Project Gutenberg-tm будет остаются в свободном доступе для будущих поколений. В 2001 году проект Фонд литературного архива Гутенберга был создан для обеспечения безопасного и постоянное будущее для Project Gutenberg-tm и будущее поколения. Чтобы узнать больше о литературном проекте Гутенберг Archive Foundation и как ваши усилия и пожертвования могут помочь, см. Разделы 3 и 4 и информационная страница Фонда на www.gutenberg. org Раздел 3. Информация о Фонде Литературного Архива Проекта Гутенберга Фонд Project Gutenberg Literary Archive Foundation является некоммерческой организацией. 501(c)(3) образовательная корпорация, организованная в соответствии с законодательством штата Миссисипи и получил статус освобожденного от налогов Внутренним Налоговая служба. EIN Фонда или идентификационный номер федерального налогоплательщика номер 64-6221541. Вклад в литературный проект Гутенберга Фонд архива не облагается налогом в полном объеме, разрешенном Федеральные законы США и законы вашего штата. Главный офис Фонда находится в Фэрбенксе, Аляска. почтовый адрес: PO Box 750175, Fairbanks, AK 99775, но его добровольцы и сотрудники разбросаны по многочисленным места. Его бизнес-офис расположен по адресу 809 North 1500 West, Salt. Лейк-Сити, Юта 84116, (801) 596-1887. Ссылки на контакты по электронной почте и до дату, контактную информацию можно найти на веб-сайте Фонда и официальная страница на www. gutenberg.org/contact Для получения дополнительной контактной информации: Доктор Грегори Б. Ньюби Главный исполнительный директор и директор [email protected] Раздел 4. Информация о пожертвованиях проекту Гутенберг Фонд литературного архива Проект «Гутенберг-тм» зависит и не может существовать без широкой распространять общественную поддержку и пожертвования для выполнения своей миссии увеличение количества произведений, находящихся в общественном достоянии и лицензированных произведений, которые могут быть свободно распространяется в машиночитаемой форме, доступной для самых широких оборудование, в том числе устаревшее. Много мелких пожертвований (от 1 до 5000 долларов США) особенно важны для освобождения от налогов. статус в налоговой. Фонд обязуется соблюдать законы, регулирующие благотворительность и благотворительные пожертвования во всех 50 штатах США Состояния. Требования соответствия не являются единообразными, и требуется значительные усилия, много документов и много сборов, чтобы соответствовать и не отставать с этими требованиями. Мы не собираем пожертвования в местах если мы не получили письменного подтверждения соответствия. Отправлять ПОЖЕРТВОВАНИЯ или определить статус соответствия для любого конкретного государственный визит www.gutenberg.org/donate Хотя мы не можем и не требуем взносов от государств, в которых мы не выполнили требования ходатайства, мы не знаем ни о каком запрете против принятия незапрашиваемых пожертвований от доноров в тех штатах, которые обращаться к нам с предложениями пожертвовать. Международные пожертвования принимаются с благодарностью, но мы не можем сделать любые заявления относительно налогообложения пожертвований, полученных от за пределами США. Одни только законы США захлестывают наш небольшой персонал. Пожалуйста, проверьте веб-страницы Project Gutenberg для текущего пожертвования методы и адреса. Пожертвования принимаются в ряде других способами, включая чеки, онлайн-платежи и пожертвования кредитной карты. К пожертвовать, пожалуйста, посетите: www.gutenberg. org/donate Раздел 5. Общая информация об электронных работах Project Gutenberg-tm. Профессор Майкл С. Харт был инициатором проекта. Концепция библиотеки электронных произведений Гутенберга, которую можно было бы свободно делиться с кем-либо. В течение сорока лет он производил и распространял электронные книги Project Gutenberg-tm только с разрозненной сетью волонтерская поддержка. Электронные книги проекта Gutenberg-tm часто создаются из нескольких печатных издания, все из которых подтверждены как не защищенные авторским правом в США, если не включено уведомление об авторских правах. Таким образом, мы не обязательно хранить электронные книги в соответствии с какой-либо конкретной бумагой версия. Большинство людей начинают с нашего веб-сайта, на котором есть основная поисковая система PG. объект: www.gutenberg.org Этот веб-сайт содержит информацию о Project Gutenberg-tm, в том числе о том, как делать пожертвования литературному проекту Гутенберга. Archive Foundation, как помочь в выпуске наших новых электронных книг и как подпишитесь на нашу рассылку по электронной почте, чтобы узнавать о новых электронных книгах.
Ручная граната-бомба The Mills
Когда империи Европы столкнулись в 1914 году, военачальники изо всех сил пытались приспособиться к новому оружию, доступному в промышленных масштабах. Военная техника получила дальнейшее развитие, и были найдены новые способы ее использования. В этом сообщении блога мы рассмотрим гранату № 5 Mark 1 Mills, первую британскую ручную гранату, которая когда-либо выпускалась в больших количествах.
Развитие №5 Mark 1
Во время Первой мировой войны военное министерство полагало, что самовоспламеняющаяся ручная граната бельгийской разработки станет ценным приобретением для британских солдат в окопах. Запатентовано в 1912 капитаном бельгийской армии Леоном Роландом была создана компания Compagnie Belge de Munitions (CBdM) для продажи гранаты британскому производителю.
Задание было дано Уильяму Миллсу из компании Mills Co. Опытному инженеру было поручено изменить конструкцию гранаты, сделав ее более безопасной и эффективной, чем ее бельгийский аналог.
Ручная граната – №5 Мк. 1 Бомба Миллса (около 1915 г.) XX.2204
После нескольких фальстартов Миллс в 1915 г. отправил во Францию прототипы своей яйцевидной гранаты с чугунным корпусом. В конце концов этот прототип стал № 5 Mark 1 и стал первой британской ручной гранатой, когда-либо выпущенной в таком большом количестве.
Напоминая небольшой ананас из-за своей сегментированной внешней формы, эти сегменты изначально были предназначены для фрагментации. Однако из-за характера взрывчатых веществ они этого не сделали, но вместо этого обеспечили надежное сцепление во влажных условиях траншей.
Как он использовался?
Чтобы взорвать гранату, необходимо было вынуть английскую чеку. Как только штифт был вытащен с помощью прикрепленного кольца, пользователь удерживал рычаг и готовился к броску. При броске рычаг отпускал. При отпускании рычага ударник падал на капсюль, взрыв от которого поджигал фитиль. Он горел пять секунд, прежде чем достиг детонатора.
Хороший бомбардировщик должен уметь бросать бомбу на расстояние около 30,5 м (100 футов), защищая себя от взрыва. Считалось, что игроки в крикет, особенно с хорошей рукой для игры в боулинг, были самыми эффективными бомбардировщиками.
Гранаты №5 поставлялись в пехоту в деревянных ящиках, по 12 гранат в каждом, с банкой запальных комплектов. Каждый из этих полных блоков детонатора включал детонирующий заряд, 5-секундный взрыватель и капсюльную камеру, в которой размещался инициирующий ударный капсюль, а также ключ-заглушку.
Учебная диаграмма, показывающая ручную гранату Миллса, школа гранатометов Годстоун, Великобритания, 1917 год, взята из тетради с вкладными листами, принадлежащей лейтенанту Дж.
Приведение в действие бомбы Миллса было простым, требовалось только отвинтить заглушку основания, вставить узел детонатора и снова закрутить заглушку. Это всегда делалось заблаговременно и в укрытии, но по своей сути оставалось рискованной задачей. Рядовой Кларри Джарман, бомбардировщик-разведчик 7-го Королевского полка, вспоминал: «Раздались грохот и крики, и носильщики на носилках бросились к каким-то несчастным, потерявшим концентрацию».
Личные воспоминания
Рядовой Дж. Керди, 6-й батальон Хайлендской легкой пехоты/Королевского авиационного корпуса
Рядовой Керди описывает, как делать самодельные ручные гранаты из банок из-под варенья (mp3, 2 МБ). [скачать расшифровку (txt, 2 КБ)].
Рядовой Томас Нэш, Манчестерский полк
Рядовой Томас Нэш дает ужасный отчет о последствиях броска ручной гранаты Миллса в немецкого солдата (mp3, 3 МБ) [загрузить расшифровку (txt, 2 КБ)], находясь под машиной орудийный и артиллерийский огонь, а также перебор с примкнутыми штыками. Он поступил на службу в 1916 и служил на Западном фронте.
Какое влияние они оказали на окопную войну?
Эти гранаты были неотъемлемой частью окопной войны, особенно во время рейдов. Интересно, что конспекты курсов бомбардировщиков, проходивших в Школе вооружений в Хайте в январе 1920 г., до сих пор обучали тактике бомбометания траншей. Следует сделать вывод, что уроки, извлеченные из войны, повлияли на будущее бомбардировок и на то, какую тактику использовать для достижения оптимального эффекта.
Для штурма траншеи вам понадобится восемь солдат и один унтер-офицер в следующем строю:
- № 1) Стрелок снаряжается тремя бомбами на крайний случай, его основная задача заключалась в том, чтобы «опередить отряд в траншею и с помощью штыка отразить натиск врага».
- Нет 2) Человек со штыком, который передавал сообщения от стрелка к метателю.
- № 3) Первый метатель, несет до 12 бомб, «его обязанность — разбомбить главную траншею как можно дальше вперед».
- Нет 4) Действует как носитель для метателя, помогая метателю, где это возможно, его основная обязанность — бомбить коммуникационные траншеи.
- № 5) унтер-офицер который также оснащен несколькими бомбами.
- Нет 6) Второй метатель, в задачу которого входит также бомбить коммуникационные траншеи, однако он останавливается и бомбит коммуникационные траншеи, пока другая секция с тыла не вступит во владение. Он также заменяет третьего человека, если тот становится жертвой.
- № 7) Помогает шестому человеку в качестве авианосца и вспомогательного бомбардировщика.
- № 8 и 9) Бомбардировщики. Они несут 12 бомб и достаточный запас стержней (которые одним концом вставляются в гранату, а другим — в ствол винтовки), так что при необходимости они могут использовать метательные бомбы и наоборот.
- Третий и четвертый должны быть вместе, если это возможно, а восьмой и девятый должны быть вместе, но следует избегать объединения секции вместе, так как вся группа может пострадать от одной бомбы.
Как и многие виды оружия, разработанные для промышленного использования во время Первой мировой войны, бомба Миллса определила класс гранат, которые оставались стандартными британскими осколочными гранатами более 55 лет.
Автор: Лиза Трейнор, куратор отдела огнестрельного оружия.
Вы можете узнать больше о происхождении и использовании бомбы Миллса и других видов оружия времен Первой мировой войны в нашей коллекции онлайн.
Истории по теме
Оружие: ручная граната — Warfare History Network
Уильям Ф. Флойд-младшийВо время пятимесячной осады японцами Порт-Артура, удерживаемого русскими, во время русско-японской войны 1904-1905 гг. обе стороны применяли ручные гранаты. Брошенная вручную взрывчатка была особенно необходима японцам, которые изо всех сил пытались захватить ключевые опорные пункты в монументальной борьбе за контроль над маньчжурским портом.
«Было интересно отметить, как [ручная граната] по ходу осады приобретала неуклонно возрастающее значение, пока не стала основным оружием обеих армий во всех боевых действиях в ближнем бою», — сказал Бенджамин Вегнер Норрегаард, норвежский журналист. который был очевидцем осады.
Русско-японская война показала огромный потенциал ручной гранаты для пехотинцев как в нападении, так и в обороне. В результате они стали незаменимым оружием русской и японской пехоты во время кровопролитной осады.
По словам Норрегаарда, русские изготавливали свои ручные гранаты из старых пушечных ядер или латунных артиллерийских патронов, нарезанных на четыре дюйма. Они заполнили контейнеры динамитом и использовали горный предохранитель, который горел в течение 15 секунд. Что касается японцев, то они использовали банки для мяса или бамбуковые секции, которые наполняли либо пирокслином, либо пикриновой кислотой.
Гранаты оказались чрезвычайно полезными для обеих сторон, по словам Норрегаарда, который работал журналистом в японской армии. «Ужасное действие этих ручных гранат на живых людей вскоре открыло [японским солдатам] глаза на ценность этого нового оружия как средства нападения», — писал Норрегаард. «Для них это было все равно, что нести артиллерию прямо на позиции врага для использования в рукопашных схватках, где их снаряды и осколки не могли помочь».
Японцы, в частности, добились заметных успехов, включая использование ручек для увеличения дальности броска и стабилизаторов для повышения точности полета. Комбатанты использовали ручные гранаты, чтобы открывать бреши в окопах и зачищать помещения, предвещая их использование в современной войне.
Византийцы бросали греческий огонь в ручные контейнеры.Первое известное использование того, что можно было бы назвать ручной гранатой, было в 8 веке нашей эры византийцами, которые использовали греческий огонь в метаемых вручную контейнерах. На другом конце мира китайцы и монголы добились ключевых успехов в использовании гранат. Оба народа регулярно использовали в бою такие зажигательные средства, как огненные стрелы и небольшие ракеты. К этому оружию добавили металлические кожухи, в которых хранились взрывчатые вещества, используемые для зажигательных гранат. Самое раннее описание ручной гранаты, используемой китайскими солдатами, относится к Wujing Zongyao, тому же военному тексту, который использовался для каталогизации использования и создания огнемета, пороха и зажигательных бомб. В тексте говорится, что солдаты династии Сун использовали бросаемую вручную взрывчатку под названием Чжэньтянь Лэй, которая состояла из небольшого керамического или металлического горшка, наполненного порохом. Тем временем мавры в Испании добились заметных успехов, стреляя камнями, начиненными взрывчатым порохом, из примитивных ковшовых пушек.
К началу 14 века европейские пушки, хотя и не полностью заменили мангонели и требушеты, превратились в менее громоздкое скорострельное оружие. К концу 15 века идея использования пороха в качестве взрывного оружия вместо метательного заряда для артиллерии стала популярной. Настоящее разрушительное применение пороха произошло в 1495 году, когда Франческо де Джорджио Мартине использовал бочки с порохом, чтобы взорвать участок стены в Кастель-Нуово в Неаполе.
К началу 16 века европейские рыцари начали использовать порох в качестве котелков. Эти ручные бомбы были очень эффективны в качестве противопехотного оружия. Использование огнестрельного оружия в смеси было естественным прогрессом. Это был первый случай использования взрывной ручной гранаты, в которую можно было вонзить десятки железных шипов. Он стрелял из арбалета и прилипал ко всему, что было сделано из дерева.
Британский гренадер 18-го века дует на спичку, чтобы снова зажечь ее и зажечь ручную гранату в правой руке.Ближе к концу 16-го века солдаты начали понимать, что ручные бомбы могут быть очень эффективными в ближнем бою, и их использование стало широко использоваться по всей Европе. Ручная граната состояла из чугунной сферы диаметром примерно четыре дюйма с запалом замедленного действия. Комбатанты также начали использовать ручные гранаты на кораблях, чтобы помочь высадиться на вражеское судно или отразить вражеские абордажи. В 17 веке стали появляться более легкие и менее дорогие ручные бомбы из толстого закаленного стекла.
Считается, что слово «граната» возникло в 1688 году во время Славной революции, когда железные сферы размером с мяч для крикета, начиненные порохом и снабженные медленно горящими калитками, впервые были использованы против якобитов в битвах при Килликранки в 1689 году и Глене. Шил в 1719 году. Именно в это время были сформированы отряды солдат, известные как гренадеры, которые специализировались на метании гранат. Однако с практической точки зрения эти гранаты были не очень эффективны. Войска в полевых условиях часто делали свои собственные гранаты из подручных материалов. Например, во время Крымской войны британцы набивали бутылки из-под газировки порохом и гвоздями и швыряли их в русские окопы.
Уильям Ф. Кетчум, мэр Буффало, штат Нью-Йорк, запатентовал ручную гранату Кетчум во время Гражданской войны в США. Армия Союза приняла на вооружение гранату Ketchum в августе 1861 года. Граната состояла из трех частей: плунжера, кожуха, в котором находился основной заряд, и хвостовой части. Гранаты Ketchum были доступны в размерах 1, 3 и 5 фунтов. Они широко применялись при осадах Виксбурга и Петербурга. Граната Ketchum выглядела как чугунный шар или тонкий дротик с картонными плавниками для стабилизации в полете. Ключевым недостатком гранаты Кетчум было то, что она должна была приземлиться на нос, чтобы взорваться. В некоторых случаях солдаты Конфедерации ловили гранаты за одеяла и бросали их обратно в янки. У конфедератов была аналогичная модель, известная как граната Рейнса, которая была еще менее эффективной. В большинстве случаев корпус был таким же, но плавники заменяли длинным тканевым стримером, а плунжер представлял собой контактное взрывчатое вещество.
Гранаты во время Гражданской войны в США использовались в основном во время осадных операций, таких как это изображение нападения Союза во время битвы при Виксбурге.Первая мировая война считается золотым веком ручных гранат, поскольку во время конфликта было представлено 50 новых конструкций. Как и в случае с русско-японской войной, ручная граната имела большое значение для солдат, сражавшихся в окопах. Ручные гранаты времен Первой мировой войны взрывались либо от удара, либо от взрывателя замедленного действия. Возгорание от удара, также известное как воспламенение от удара, было опасным, поскольку удар мог произойти до того, как оператор приблизится к противнику. По этой причине гранаты с часовым механизмом в конечном итоге победили.
Первой современной гранатой была бомба British Mills Bomb, разработанная в 1915 году. Эта модель имела чугунный корпус с горизонтальными и вертикальными ребрами, образующими выемки на поверхности, что делало ее первой из осколочных гранат в форме ананаса. Бомба Миллса, изготовленная из консервных банок, использовала подпружиненный ударник и рычаг. Рычаг освобождал ударник, который, в свою очередь, поджигал четырехсекундный фитиль. Хотя эта модель была снаряжена маловзрывчатым порохом, бомба Миллса, тем не менее, стала шагом вперед в технологии ручных гранат.
Немецкая граната-палка впервые появилась в 1915 году, но не была усовершенствована до 1917 года. Это была известная «картофельная давилка» модели 24, в которой использовался фитиль замедленного действия, поджигаемый фрикционным воспламенителем, использовавшимся в обеих мировых войнах. Преимущество этой модели заключалось в гораздо большей дальности броска из-за крутящего момента, достигаемого полой деревянной ручкой. Соединенные Штаты вступили в Первую мировую войну со сложной гранатой с ударным взрывателем, которая полностью провалилась и вскоре была списана. Некоторое время американцы использовали французский F-1, пока улучшенная версия бомбы Миллса не была интегрирована в новую американскую гранату Mk 1 в форме ананаса.0007 Немецкие солдаты бросают гранаты во время массовой атаки пехоты на Верден в марте 1916 года.
В мае 1918 года Mk 1 был заменен на Mk 2. Корейская война. Mk 2 был изготовлен с канавками в чугуне, чтобы улучшить фрагментацию и обеспечить лучший захват при обращении и метании. Этот дизайн придал ему вид более ранней модели ананаса, которая вскоре стала ее прозвищем. Ее обычно называли «осколочной гранатой», в отличие от гранаты Mk 3, которая была ударным оружием. В осколочно-фугасном Mk 2 использовался бездымный порох EC, который производил достаточное количество осколков и избавлялся от необходимости в детонаторе. Сначала его заменил небольшой по длине предохранитель, который заканчивался воспламенительным зарядом черного пороха. В осколочно-фугасных Mk 2 использовался чешуйчатый или гранулированный тротил. Довоенные Mk 2 имели тротиловый наполнитель и были обозначены полностью желтым корпусом в качестве предупреждения для пользователей. Гранаты военного времени были перекрашены в оливково-серый цвет для маскировки.
ВВЕРХУ: Житель Нью-Йорка Уильям Ф. Кетчум запатентовал ручную гранату Кетчум для армии Союза в 1861 году, но она оказалась в значительной степени ненадежной, поскольку для взрыва она должна была приземлиться на нос. СРЕДНЯЯ: Ранняя британская граната времен Первой мировой войны, использовавшаяся японцами во время русско-японской войны, с лентами и чугунным осколочным кольцом. ВНИЗУ: немецкую гранату времен Второй мировой войны «картофельная давилка» можно было бросить намного дальше, чем другие конструкции, из-за крутящего момента, достигаемого с помощью полой деревянной рукоятки.Тип 97 ручная граната широко использовалась японцами во время Второй китайско-японской войны и Второй мировой войны. У него были те же принципы, что и у большинства осколочных гранат того периода. Он отличался рифленым сегментированным корпусом, который при взрыве разбрасывал острые осколки.
Использование Type 97 было сложным и трудоемким процессом. Операция началась с того, что сначала завинтили ударник, позволив ему выступать из ударника. Затем английскую булавку удаляли, потянув за шнур, к которому она была прикреплена, и снимали защитный колпачок, закрывавший ударник. Резкий удар о твердую поверхность, такую как боевой шлем или камень, преодолевал пружину ползучести и раздавливал тонкий латунный колпачок, что позволяло штифту попасть в капсюль и начать последовательность задержки перед броском гранаты в цель. По сравнению с гранатами союзников того же периода японская модель была слабее, а отсутствие механизма автоматического воспламенения делало гранату менее надежной и могла быть опасной для пользователя.
После Второй мировой войны были предприняты попытки улучшить конструкцию осколочной гранаты. Проблема с гранатой, которая производит ограниченное количество тяжелых осколков, заключается в постоянстве зоны поражения. Много раз даже близко к точке детонации гранаты не были бы эффективны. Опыт показал, что ручные гранаты должны быть более эффективными вблизи, а опасности на дальних дистанциях необходимо уменьшить.
Современные гранаты обычно изготавливаются из чугуна, одного или двух слоев стали или белой жести. На фото слева направо британская бомба Миллса времен Второй мировой войны и японский тип 9.7 гранат.По этим причинам был разработан новый класс гранат: осколочная граната повышенной мощности с ограниченным радиусом действия. В ходе эволюции американских ручных гранат M61 стала стандартом, используемым как американскими, так и канадскими войсками во время холодной войны. M61 была вариантом гранаты M26A1, используемой в других странах мира, за исключением дополнительной предохранительной скобы, добавленной в конструкцию. Зажим был соединен с рычагом, чтобы предотвратить случайную детонацию в случае непреднамеренного вытягивания штифта основания. Он стал известен как Jungle Clip, поскольку был разработан на основе опыта американских войск в джунглях Вьетнама, где гранаты часто зацеплялись за подлесок.
В настоящее время M67 используется в США и других странах. M67 имеет 2,5-дюймовый сферический стальной корпус, который содержит 6,5 унций взрывчатого вещества. Внутренний взрыватель воспламеняет заряд внутри, и образовавшееся взрывчатое вещество разрушает корпус гранаты, который становится осколочным компонентом. Есть окно в четыре-пять секунд, чтобы убрать гранату. Фактический цикл детонации начинается, когда подпружиненный предохранительный рычаг отделяется от гранаты в полете. Внутренний боек ударяется о капсюль и воспламеняет фитиль. Этому предшествует вытягивание оператором штифта. Штифт можно снова вставить в боевую гранату, пока предохранительная часть все еще на месте.
Современные гранаты обычно изготавливаются из чугуна, одного или двух слоев стали или белой жести. Выемки на внешней стороне корпуса предназначены для надежного захвата. Основными компонентами являются корпус, наполнитель и узел предохранителя. Корпус содержит наполнитель и в некоторых моделях осколочный материал. Радиус поражения большинства гранат колеблется от 5 до 22 ярдов; однако случайные осколки могут разлететься на расстояние до 220 ярдов. Наполнитель состоит из химического или взрывчатого вещества, что определяет тип ручной гранаты по факторам занятости. Взрыватель в сборе вызывает воспламенение или взрыв гранаты за счет детонации наполнителя.
Американский солдат бросает гранату в истребитель танков во время учений коммандос в 1943 году. Для достижения точности необходимы повороты туловища вбок и бросок над головой.На протяжении своей долгой истории осколочная модель была самым прочным типом ручной гранаты, но используются и другие типы. Управляемая осколочная граната была разработана в 1970-х годах. Этот тип состоит из тысяч стальных шарикоподшипников, встроенных в пластиковые корпуса. Наступательная граната, которая менее смертоносна, чем осколочная граната, предназначена для использования против врагов на открытом пространстве, но также может использоваться в замкнутом пространстве. Солдаты также используют специальные модели гранат, такие как дымовые гранаты и гранаты специального назначения, которые подают сигнал, экранируют движение или уничтожают оборудование.
Ручные гранаты можно бросать из положения стоя, с колена или лежа. Поскольку все солдаты не бросают гранату одинаково, неразумно устанавливать жесткие и быстрые правила о том, как бросать ручную гранату. Точность в броске гранаты гораздо важнее, чем то, как она брошена. Если солдат может достичь большей точности и дальности, используя свой собственный стиль, ему обычно разрешают это делать; тем не менее, есть несколько основных правил, которые следует соблюдать. Они включают в себя поворот тела боком в сторону противника и бросок над головой.
Не все гранаты бросают вручную. Значительным достижением в этой области стала винтовочная граната. Возникнет потребность в оружии с большим углом, чтобы заполнить пробел между ручной гранатой и небольшим пехотным минометом. Во время Первой мировой войны британцы и французы разработали винтовочные гранаты. У британцев было оружие, установленное на стержне, вставленном в ствол винтовки, который приводился в движение холостым патроном. Американские экспедиционные силы использовали французскую модель, известную как VB. Граната состояла из стального контейнера размером с обычную банку сгущенного молока с отверстием в виде пончика в банке. Граната выстреливалась из гранатомета под названием «тромблон», который крепился к дульному срезу штыковой обоймой. Пуля шарикового патрона прошла через отверстие в гранате. Это приводило в действие гранату, а газы позади пули запускали ее, заставляя ее кувыркаться из стороны в сторону на расстояние 200 ярдов. Взрыв полуторафунтовой гранаты мог быть разрушительным.
Немцы разработали два типа винтовочных гранатометов. Один из них был пусковой установкой с патрубком, похожим на американскую модель, а другой — чашеобразным, совершенно другого типа. Чашечный тип изготовлен из стали и состоит из нарезного ствола, который ввинчивается в обойму, снабженную хомутом для крепления к стволу винтовки. Газовых портов нет, и можно получить различную дальность, изменяя угол возвышения винтовки с помощью прицела. Чашечный тип может стрелять тремя снарядами: противопехотной гранатой, легкой противопехотной или тяжелой противопехотной. При благоприятных условиях тяжелая модель может пробить около двух дюймов брони, что делает ее эффективным противотанковым оружием в ближнем бою.
Во время войны во Вьетнаме американцы представили гранатомет М-79, который напоминал большой обрез с дальностью стрельбы 440 ярдов. М-79 с проломом стреляет различными типами 40-мм снарядов, в том числе осколочно-фугасными, сигнальными и газовыми. M79 может метать заряд взрывчатого вещества гораздо дальше и с большей точностью, чем брошенный вручную, но не без ограничений. Поскольку снаряд не заряжается примерно до 30 футов, он не был эффективен для ближнего боя. Кроме того, он часто преждевременно детонировал после удара в листву в полете. По этим причинам она не могла заменить ручные осколочные гранаты M26 или M67.
Современная граната достигла точки максимальной эффективности и поэтому не сильно изменилась за последние 30 лет. Взрывные наполнители современных гранат мощнее, надежнее и менее склонны к случайной детонации, чем гранаты прошлых веков. Такой уровень производительности и надежности делает гранату незаменимой для стрелков всех наций.
Вернуться к выпуску, это появляется в
Grenade Hot Potato — TV Tropes
http://tvtropes.org/pmwiki/pmwiki.php/main/grenadehotpotato
СледующийПерейти к
Он тренируется перед боем с боссом.
«Пятисекундные предохранители всегда горят три секунды.»
— Военная пословица
Когда вооруженная граната приземляется в непосредственной близости, у героев достаточно времени, чтобы подобрать ее и бросить обратно (дополнительные очки за подрыв первоначального метателя), передать кому-нибудь иначе справиться с этим (что приводит к тому, что они понимают, что им только что вручили боевую гранату, и попытаются передать ее кому-то другому) или, в более героической манере, когда часы действительно низки, прыгнуть на нее.
Это, конечно, «Правда на телевидении». Чтобы избежать этого тропа, метатель может позволить запалу гранаты «сгореть» за несколько секунд до броска. Это тоже может иметь непредсказуемые результаты, так как время, необходимое для перегорания предохранителей, никогда не бывает постоянным.
Одна из возможных форм Теннисного Босса. При использовании в историях «Темнее и острее» или когда «герой» носит красную рубашку, это имеет ужасные неприятные последствия.
Субтроп горячего картофеля. См. также: Ананасовый сюрприз. Может пересекаться с Взрывной глупостью.
Примеры:
открыть/закрыть все папки
Аниме и манга
- В Black Lagoon мистер Чанг демонстрирует, что если вы достаточно круты, вы можете бросить гранату прямо в нее. чтобы забрать его. (Перевод: он пнул его в ответ.)
- В Dragon Ball Тао Пай Пай отвечает на то, что Гоку одолевает его, делая вид, что сдается, а затем бросает гранату. Гоку отбрасывает гранату назад, и она взрывается Тао в лицо.
- Во время одного из эпизодов Gundam X , когда герои сражаются в пешем строю, вражеские солдаты бросают в них гранату. Один из героев кричит: «Ты бросил его слишком рано!» и отбрасывает его назад , взрывая солдат, с которыми они сражались.
- Открытие Няруко: Ползать с любовью! В W актеры передают мультяшную бомбу в первой половине, заканчиваясь тем, что Ньярко весело пытается передать ее паникующему Махиро; к счастью, он просто полон конфетти и стримеров.
- Шерлок Хаунд : В «Побеге из бури» Смайли и Тодд играют в горячую картошку с связкой динамита с зажженным фитилем. В конечном итоге динамит попадает в топку паровой машины Мориарти. Смайли и Тодд вздыхают с облегчением, прежде чем понять, что именно произошло, и прыгнуть в укрытие, прежде чем паровая машина взорвется.
Азиатская анимация
- В эпизоде 270 сериала Приятная коза и большой большой волк персонажи передают динамит, потому что никто из них не хочет пострадать от взрыва. Сначала его передают волки, но в конце концов динамит передается козам, а затем козы и волки передают его друг другу. Уэсли бросает динамит в Вольфи прямо перед тем, как он взорвется.
Комиксы
- Кодовое имя: Могильщик : В Men of War #4 Могильщик должен выбить гранату из рук запаниковавшего белого офицера, который собирался бросить ее в нацистскую топливную свалку. , а затем бросьте его в безопасное место в ограниченном пространстве, прежде чем он взорвется.
- Одна из многих историй, в которых Лоис Лейн в поисках сенсаций ставит ее на неправильный конец терпения преступника, находит несколько дураков, пытающихся убить ее, бросив гранату в ее окно. Она может выбросить его обратно на улицу до того, как он взорвется, и продолжит свои утренние дела.
- В то время как Каратель ваншот история Возвращение в большое ничто на самом деле не показывает, что кто-то готовит гранату, есть сцена, имеющая отношение к тропу: Каратель бросает гранату в грузовик, полный огнестрельного оружия, которое собирается продать незаконно, и когда он продолжает косить дилеров и их клиентов, его внутреннее повествование ведет обратный отсчет с пяти. Граната взрывается, когда он достигает одной, и Каратель просто замечает: «Короткий фитиль».
Комиксы
- Модести Блейз : В «Проклятии Гвидо» Вилли удается поймать гранату, брошенную в него группой наемников, и отбросить ее, прежде чем она взорвется.
Fan Works
- Седьмое крайнее видение : Тифа делает это в главе 19 против Взрыва, который пытается захватить Сефирота с помощью гранат с усыпляющим газом. Даже полумертвая из-за падения с Тарелки, Тифа умудряется пнуть или поймать несколько гранат во время их боя и каким-то образом каждый раз умудряется попасть Бласту в нос, в конце концов сломав его. Оправданно, поскольку Тифа в этом фике СОЛДАТ 1-го класса и, следовательно, сверхчеловек.
Фильмы — Анимационные
- Стич и Джумба в Лило и Стич делают это с неисправной плазменной пушкой. Когда они перебрасывают его туда-сюда, они на самом деле говорят: «Одна картошка, две картофелины. ..»
Фильмы — Live-Action
- В корейском военном фильме 71: В огонь группа подростков, призванных на войну, бездельничает с гранатой… пока один из них случайно не сорвет чеку. Покажите, как подростки паникуют и передают гранату друг другу, пока она не окажется на продовольственном запасе группы.
- Несчастный случай : Когда Мак бросает гранату в Майка, Майк отбрасывает ее назад, пока тот еще находится в воздухе.
- Задание (1997). В начальной сцене можно услышать, как шакал Карлос ведет обратный отсчет после того, как выдернул чеку из гранаты, прежде чем бросить ее в парижское кафе. Взяв заложников в Вене, он троллит одного из них, возясь с ручной гранатой, как будто не зная, как ею пользоваться, выдергивая чеку, а затем бросая гранату террористу, охраняющему дверь, который бросает ее наружу в полиция, которая только что появилась.
- В Мстители (2012) группа инопланетных солдат Читаури во время вторжения на Манхэттен загнала в угол большое количество мирных жителей в банке. Со второго этажа один из них готовится бросить вниз мощную энергетическую гранату, чтобы убить десятки людей. Однако их прерывает Капитан Америка, который выбивает гранату из руки Читаури и начинает с ними драться. Когда счетчик бомбы слышно стихает, один из Читаури лихорадочно поднимает гранату и начинает разворачиваться, чтобы бросить ее в Кэпа, который подпрыгивает в воздух и держит свой щит между ними. Читаури пытается бросить бомбу вслед за ним — не только чтобы навредить Кэпу, но и отобрать гранату от себя, — но он даже не успевает вырвать ее из рук, прежде чем она взорвется, охватив весь второй этаж. банк при взрыве и взрывной кепке вылетел из окна на машину внизу.
- Beyond the Poseidon Adventure (1979) был пример «готовки». Один из террористов собирается бросить ручную гранату в трюм (уже вытащив чеку), когда Телли Савалас (играющий Большого Плохого) хватает его за руку. Мук борется с его хваткой в молчании с широко раскрытыми глазами в течение нескольких секунд, пока Савалас не отпускает его, чтобы он мог бросить гранату. Невероятно глупо в реальной жизни, но это сделало характер Саваласа подходящим крутым и крутым под давлением.
- Главный персонаж Мосты в Токо-Ри отбрасывает первую брошенную в него гранату. Потом вторая граната. Затем пытается отбросить третью гранату. Cue Кровавый выстрел по усмотрению.
- Во время кульминации Fantasy Island (2020) граната, которая должна была использоваться для взрыва пружины, выдергивается из штифта, а затем отчаянно передается различным персонажам, каждый из которых пытается удерживать рычаг взвода в нажатом состоянии. место.
- В За дело (также известное как Final Encounter ), в первом сражении один из солдат кладет гранату к ее ногам. Она оглушена на несколько секунд, затем пытается схватить его и бросить обратно. Граната взрывается в ее руке.
- Во время автомобильной погони в Legacy of Rage вражеский мук бросает гранату в Брэндона, который затем поднимает ее и швыряет обратно бросавшему. СТРЕЛА .
- В Мосуле (2020) двое иракских полицейских с раненым офицером, охраняющие нескольких задержанных наркоторговцев «Исламского государства», противостоят боевикам ИГИЛ в кафе. Один из лакеев ИГИЛ бросает в кафе гранату, совершенно не заботясь о жизнях своих захваченных товарищей. Один из иракских полицейских быстро подхватывает гранату и бросает ее обратно в отправителя, эффектно взрывая его.
- Во время Финальной битвы в Нет времени умирать граната брошена с лестницы в Джеймса Бонда. Бонд поднимает его и бросает обратно, где он взрывается. Несколько гранат упадут на него и приземлятся вокруг него, заставив Бонда нырнуть в укрытие.
- Профессионалы . Во время нападения на лагерь Разы Джейк Шарп стреляет стрелами с привязанным к ним динамитом во вражеский лагерь, поэтому, когда они взорвутся, это будет выглядеть так, как будто их обстреливают из артиллерии. Проблема в том, что после того, как загорится предохранитель, у Шарпа есть всего семь секунд, чтобы прицелиться и выстрелить.
- Каратель (2004) В фильме есть граната, отправленная обратно метателю… с помощью бейсбольной биты.
- В The Rock плохие морские пехотинцы бросают гранату в Стэнли Гудспида, который хватает ее и бросает обратно в них. Позже один из плохих парней втыкает булавки и ложки в две гранаты и громко считает до трех, прежде чем бросить их через дверь в сторону хорошего парня. Для взрыва гранаты по-прежнему требуется более пяти дополнительных секунд.
- Другой пример с бейсбольной битой встречается в Red (2010) , за исключением того, что Марвин использует пистолет, чтобы отбить гранату.
- В Спасти рядового Райана Меллишу удалось таким образом избавиться от двух немецких гранат . Они приземлились ему на колени, пока он пытался расцепить винтовку, у него не было особого выбора. Немецкий солдат также провернул это с помощью гранаты союзников.
- В Пугало Берт бросает гранату в самолет, когда выпрыгивает с деньгами. Другие грабители хватаются за него и передают от одного к другому, прежде чем выбросить из самолета.
- В Spies Like Us Фитц-Хьюм на самом деле ловит гранату — и понятия не имеет, что это такое, что приводит к:
Фитц-Хьюм: Эй, что это?
Милбарж: Вам это не нужно!- Итак, он, к их большому ужасу, бросает гранату обратно в ящик Советов.
- Особенно нелепый пример в наборе Сталь , где гранате требуется абсурдно много времени, чтобы взорваться, в то время как Стил учится бросать ее.
- Терминатор . Во время финальной автомобильной погони Кайл Риз пытается взорвать преследующего Терминатора самодельными бомбами. После того, как первые взрываются позади мотоцикла Терминатора, он пытается дать фитилю немного сгореть, прежде чем бросить их. Во второй раз, когда он делает это, Терминатор стреляет в него, пока он ждет, пока сгорит фитиль.
- Кульминация оригинального фильма Tremors . Грабоид «Коренастый» подрывает Feed It a Bomb, выплевывая самодельную самодельную бомбу обратно в скалу, на которой прячутся люди. Случайно или преднамеренно он приземляется прямо на их запас самодельных бомб.
- Шаффер отбрасывает немецкую гранату-палку в «Куда смеют орлы» , но через несколько мгновений тактически отступает, когда на его пути появляются еще две гранаты.
- В эпизоде «Падение Белого дома» Кейл бросает гранату в Киллика, который мгновение просто смотрит на нее, прежде чем отбросить обратно в Кейла. Кейлу удается избежать взрыва, но он был бы застрелен, если бы не своевременное вмешательство гида с тяжелыми часами.
- В Не шутите с Зоханом , Зохан пародирует это, используя гранату вместо теннисного мяча.
Литература
- В Planet Of The Damned Брион и солдат входят в здание, где прячутся плохие парни. Они внизу лестницы. Плохие парни бросают гранату вниз по лестнице. Солдат может только смотреть в ошеломленной тишине, как маленький мячик скатывается вниз по лестнице. Но Брион бросается в бой и ловит гранату ногой, отправляя ее обратно вверх по лестнице, к большому шоку плохих парней.
- Загадки Брета Кинга : Шпионы Тайна Роухайд-Гэп бросают гранату в героев в кульминации, но Брет и Эйс бросают гранату обратно в комнату, из которой она пришла, а затем захлопывают дверь. , после взрыва все злодеи потеряли сознание.
- Действие книги Дорогая Америка происходит во время войны во Вьетнаме. Вьетконговская граната падает рядом с рассказчиком и не взрывается. Он отбрасывает его и принимает пулю за свои беды… в своей столовой .
- Модести Блейз :
- Во время решающей битвы I, Люцифер злодеи бросают самодельную гранату на крышу, где укрылись Модести и ее союзники. Скромность быстро подхватывает его и бросает обратно как раз в тот момент, когда перегорает предохранитель.
- В рассказе «A Better Day To Die» (часть сборника « Pieces Of Modesty ») Модести пытается защитить миссионера, не имеющего боевых навыков, от банды бандитов. Миссионер заканчивает тем, что демонстрирует навыки игры в крикет, о которых он упоминал ранее, ловя бомбу Миллса с пикирования и бросая ее обратно в бандитов, как полевой игрок, что приводит к летальному исходу.
- Встречается в трилогии Paradox . Во время засады на Falcon 34 один мук бросает гранату в Деви, и она отбрасывает ее обратно в него, прежде чем она взорвется.
- Свен Хассель становится свидетелем того, как один из его однополчан дергает за шнуры ручные гранаты, которые затем передаются товарищу, который бросает их в наступающие советские войска. Они разработали ритм, который позволяет им делать это без взрыва.
- В Хронология-191 Роман Кровь и железо , Артур МакГрегор, канадец, принявший участие в партизанской войне против оккупационных американских войск, бросает бомбу в американского генерала Джорджа Кастера во время парада. Кастер ловит бомбу и бросает ее обратно в МакГрегора, убивая его.
- В Without Remorse рассказчик отмечает, что Джон Келли и остальные морские котики, работающие во Вьетнаме, лично подрезали взрыватели своих гранат до точной длины, чтобы сделать время более предсказуемым.
- Червь . Tattletale готовит гранату в одной точке. Оправданно, потому что ее суперсила позволяет ей узнать точное время срабатывания предохранителя.
- Вариация приготовления фитиля в романе Фредерика Форсайта Кулак Бога . Главный герой проник в Кувейт во время первой войны в Персидском заливе и имеет большой запас пластиковой взрывчатки, которую он использовал, чтобы вывести из строя иракских солдат. Он собирает группу студентов колледжа, которые планировали провести собственное сопротивление, и тренирует их. Они уходят вглубь пустыни, и он показывает им, как сделать бомбу из взрывчатки и детонатора с 1-минутным таймером. Собрав один, он некоторое время говорит о том, как их доставить. Затем один из студентов спрашивает: «Эта бомба, которую вы держите, не действующая, не так ли?», На что он отвечает: «О нет, она действующая. Я просто хотел показать вам, сколько длится одна минута. запустить, как только вы запустите таймер». Затем он бросает его через дюну, и он безвредно взрывается (он не использовал столько взрывчатки, чтобы сделать это, как обычно).
Прямая трансляция
- Во втором эпизоде Band of Brothers происходит вариация: Бак Комптон вытаскивает чеку из гранаты и собирается бросить ее, когда она выскальзывает из его руки. Перебрасывая его из руки в руку в безуспешной попытке поймать, он кричит: «Граната!» после чего он и его товарищи по отряду выпрыгивают из траншеи, в которой они находились, пока она не взорвется. Кроме Джо Тоя. Тойе, уже имея вражеских гранат , взорвется прямо рядом с ним и выживет. Дважды чертовски действительно.
- Играл с в эпизоде британского телесериала под названием Bernard’s Watch . Дедушка Бернарда показывает ему некоторые предметы антиквариата времен Второй мировой войны, в том числе чеку от гранаты, остальная часть гранаты выпадает из пальто, поэтому Бернард останавливает время, выносит гранату на улицу, бросает ее в парке, возвращается домой и перезапускает время, чтобы граната могла безопасно взорваться.
- Блейк 7 . В «Искуплении» два Безликих головореза телепортируются к «Освободителю» , вы видите, как Калли и Ган управляют консолью телепорта и бросают в них пару гранат, но наши герои телепортируют их обратно. Понимая, что у них все еще есть пара боевых гранат, головорезы выбрасывают их, взрывая собственный командный центр.
- Bosch : В эпизоде «Все имеют значение» Нэш вытащил чеку из гранаты и собирается бросить ее, когда Босх подстреливает его пулей, и он роняет гранату. У Нэша как раз достаточно времени, чтобы ох, дерьмо! когда граната взрывается и убивает его.
- На Lost , когда Другие бросают в Кими гранату, у него как раз достаточно времени, чтобы отбросить ее… и убить своего приятеля Омара.
- В Малкольм в центре внимания , Риз и его дед играют в горячую картошку с гранатой после того, как булавка случайно вытащила из одного из сувениров их дедушки времен Второй мировой войны. Граната оказывается выброшенной в холодильник.
- В довольно сюрреалистическом эпизоде M*A*S*H , «Dreams», в одной последовательности сновидений Пол Поттер едет на Софи по полю боя, и когда рядом с ним брошена граната, он вытаскивает молоток для игры в поло ( последовательность сновидений, помните), и бьет его обратно в метателей. Потом взрывается, как фейерверк. И это был один из самых приземленных сегментов этого эпизода.
- Монах не выбросил одну обратно, а взял и положил в холодильник. Потом снова открыл холодильник и аккуратно поставил его в подставку для яиц.
- На MythBusters они изучили несколько способов справиться с находящейся поблизости гранатой, в том числе бросить ее в ведро с водой или в холодильник (как в предыдущем примере). Большинство из них были неэффективны, но было показано, что обучение солдат бросаться на гранату на самом деле является эффективным способом снижения потерь, поскольку каждая граната убивает только одного человека, а человеческое тело является лучшим щитом от осколочных гранат, чем большинство других обычных гранат. объекты, лежащие вокруг на поле боя.
- Ведро с водой тоже подойдет, хотя ведро может кого-нибудь ранить, если ударит, вода рассеяла большую часть взрыва.
- В другом эпизоде, посвященном общим мифам о взрывчатых веществах, они посетили сюжет «Граната, стреляющая из воздуха» с пистолетом, дробовиком и винтовкой. К их изумлению, Дробовик (Разрушение, после чего ничего не взорвется от до ) и Пистолет (Разрезание пополам, в результате чего капсюль-детонатор срабатывает безрезультатно отдельно от полезной нагрузки) оба работали отлично, но Винтовка была сломана, потому что сила одной только пули взорвало его. При 2/3 общий миф считался правдоподобным, предполагая, что вы можете выстрелить гранатой в воздухе, что сложно даже для опытного стрелка. В конечном счете, у вас больше шансов выжить, если отбить гранату своим пистолетом.
- В израильском драматическом сериале Невело в воспоминаниях командир Пальмаха демонстрирует своим войскам, как использовать гранату в городской квартире, случайно вытащив запал. Не в силах позволить ей взорваться в квартире или в кафе в нижней части здания, он высовывает руку из окна, держа гранату, позволяя ей взорваться в руке и спасая всем жизни, прежде чем его уносит скорая помощь. , кричать и плакать в агонии.
Профессиональная борьба
- Чак Тейлор в пантомиме ЧИКАРА достает и использует гранату против своих противников. Иногда это срабатывает так, как задумано, то есть его противником, но это было обращено против него предсказуемо мультяшным образом.
Настольные игры
- В Blood Bowl некоторые игроки могут использовать и бросать бомбы. Если бомба касается земли, она взрывается, так что это быстро превращается в игру «Горячая картошка с гранатой», когда команды продолжают бросать бомбу друг в друга, пока одна из них не уронит ее.
- Spirit of the Century делает все возможное, чтобы дать брошенным взрывчатым веществам некоторые явные правила для особых случаев, чтобы случайным образом определить, когда и в каком случае если они взорвутся после приземления и начальной (и потенциально довольно трудной) попытки каждого нырять ясно. Персонаж, который начинает действовать до того, как граната/шашка динамита/что-то еще взорвется, может попытаться потушить или обезвредить его, поднять и бросить в другом месте, героически запрыгнуть на него или просто убежать так быстро, как только его ноги будут способны нести их (возможно, волоча или унося с собой друзей, хотя это, в свою очередь, затрудняет бегство самому).
Видеоигры
Веб-комиксы
- Пародия на Обеспокоенный — Фроман пытается убить снайпера гранатой, но ему сообщают, что он забыл вытащить чеку. Когда он просит вернуть гранату, он получает ее — без чеки.
- В одной из первых мини-арок Girl Genius Гильгамеш отбивает летящую гранату обратно в метателя… и позже подвергается наказанию за то, что граната уничтожила указанного метателя.
- Один Шлок Наемник 9Комикс 0018 показывает, как Ник ныряет к гранате, а рассказчик предполагает, что он, возможно, прыгает на гранате, но вместо этого он бросает ее в клетку терапорта, через которую они вошли.
- Однажды в Белая доска другой игрок парировал гранату с краской Дэррила теннисной ракеткой.
Western Animation
- Аркан . Во время своего безумного монтажа Джинкс небрежно выдергивает чеки своих самодельных бомб и бросает их в Бездонную яму, над которой подвешено ее убежище, прежде чем они взорвутся.
- В 3-м сезоне Лучник «Сердце Арчернесс», когда его пираты восстают против него, Арчер прячется в крепости, и во время Случайного диалога об опасности он ловит гранаты сачком и бросает их обратно. Ранее в эпизоде он использовал сетку как клюшку для лакросса.
- Бивис и Батт-Хед сделали это буквально в армейском вербовщике. Удивительно, но рекрутер все еще был заинтересован в их вербовке!
- В Futurama Фрай, Лила и Бендер обнаруживают, что бомба, которую дал им профессор, имеет гораздо более короткий предохранитель, чем рекламируется. Они немного играют с ним в горячую картошку, что приводит к тому, что Лила заявляет: «Эй, будь осторожен с этим. Ты можешь выбить кому-нибудь глаз». Затем Бендер попытался броситься в космос, но пролетавший мимо метеорит отправил его обратно. Со следующей попытки ему это удалось.
- В Г.И. Joe: Renegades , в первом эпизоде Дюк отбрасывает гранату, брошенную в него охраной Cobra, к большому изумлению его товарищей по команде.
- Уайл Э. Койот и Багз Банни делают это в короткометражке Looney Tunes .
- Впечатляющий Человек-Паук В эпизоде »Subtext» используется Grenade Hot Potato в виде одной из тыквенных бомб Гобби.
- Часто появляется в классических мультфильмах, таких как Looney Tunes и Том и Джерри . Хотя в этих случаях это обычно динамитная шашка или мультяшная бомба.
- В эпизоде Rugrats была пародия на Rocky and Bullwinkle , Blocky и Oxwinkle . В одном из эпизодов Юрий и Светлана (двойники Бориса и Наташи) планируют взорвать героев бомбой замедленного действия.
Блочный : Привет, мистер. Ты оставил часы посреди улицы. Хорошо, что мы вовремя приехали, чтобы вернуть его вам, прежде чем его кто-нибудь переедет.
(Юрий и Светлана бросают бомбу замедленного действия вперед и назад, пока она не взорвется) - Симпсоны :
- Сыграно для смеха в эпизоде «Ты двигаешься только дважды», когда Гомер покидает базу Скорпиона в разгар битвы с вооруженными силами США, рядом с ногами Гомера падает кулинарная граната, и он просто небрежно отбрасывает ее, прежде чем она взорвется.
- Солдат вытаскивает булавку перед , произнося расширенную речь «И это для…» врагу. Ключевое слово: расширенный.
- Звездные войны: Войны клонов : Антагонист «Вируса Синей Тени» делает это с пузырьками одноименной смертельной болезни, чтобы заставить героев бежать, чтобы поймать их, чтобы он мог сбежать.
- Звездные войны: Повстанцы . В «Дне Империи» Сабин дает Зебу устройство, похожее на бомбу, и говорит ему бросить его высоко в небо по ее команде. Зеб немного нервничает, когда бомба издает звуковой сигнал, но когда ему говорят бросить ее, это оказывается фейерверком, поэтому все смотрят вверх, пока Кэнан закладывает настоящую бомбу в TIE-истребитель.
- Вселенная Стивена : Вариация в «Получено сообщение», когда Перидот наконец отчитывает Желтого Алмаза за то, что он не слушает ее причины пощадить Землю, Желтый Алмаз пытается заткнуть ее, активировав свое Устройство связи для самоуничтожения. Драгоценные камни и Стивен бросают Устройство, пока Гранат не сбивает его, спасая всех.
Жемчуг : Ааа! Как мы это остановим?!
Гранат : Просто избавься от него!
Жемчуг : Э, сюда, Аметист! (Бросает ей коммуникатор.)
Аметист : Что мне с ним делать?! (Бросает его Стивену, который помещает его в пузырь, в котором Гранат затем бьет в небо, производя огромный взрыв.) мультфильм, когда Роленто бросал свои гранаты, Гай ловил их, Жонглировал ими, а затем бросал обратно в Роленто. Роленто был так потрясен мастерством Гая, что даже не отодвинулся с дороги.
- Вариация специального выпуска «Томас и его друзья» «Легенда Содора о потерянном сокровище». Джек, Альфи, Экскаватор Оливер и Мэрион делают это с коробкой динамита, зажженной искрами от плохого угля, который Райан взял из старого бункера. К счастью, никто не пострадал.
- Разыгрывается вариант для смеха в Люди Икс: Эволюция , когда Бум-Бум небрежно бросает одну из своих бомб через плечо, выходя из дома Братства. Ртуть ловит его и бросает Блобу, который передает его Жабе, прежде чем бросить Тоада всего тела в соседнюю комнату.
Реальная жизнь
Нет времени умирать
Отбросьте одну активированную гранату, на ее место придут еще три.
Плазменная пушка или…
Устройства содержали два блока PE4A, взрывчатого вещества типа гексогена, [. ..] соединенный с электродетонатором и резервным механическим […] детонатор, с использованием деталей типа Ф1 га н д запал гранаты а с сбн. daccess-ods.un.org daccess-ods.un.org | Los artefactos contenan dos bloques de PE4A, тип взрывчатого вещества RDX, соединенный с […] Detonador Elctrico y Un Detonador Mecnico de Reserva Fabricado […] CON P AR TES DE L A ESPOLETA D E UN A Granada D E A Granada D E MAN . daccess-ods.un.org daccess-ods.un.org |
Картон, стекло, бронзовый или железный шарик или […] globe the size of a re a l grenade f u ll of gunpowder with a l i t fuse i n a n взрывчатая смесь. murallasdepamplona.com murallasdepamplona.com | Globo o bola de carn, vidrio, bronce o hierro, […] casi del ta mao de un a granada n at ural , ll en a de plv or a, co n u na espoleta at aca da co n un mixto […] воспламеняющийся. murallasdepamplona.com murallasdepamplona.com |
Кроме того, рано утром […] 21 января, a га n d граната w a s […] жилой район Бейрута. daccess-ods.un.org daccess-ods.un.org | Adems, a primeras horas de la maana del […] 21 де е nero , un a granada d e ma no explot e n [. ..] жилая зона Бейрута. daccess-ods.un.org daccess-ods.un.org |
Автоматический […] оружие l a s граната l a un использовались черы. daccess-ods.un.org daccess-ods.un.org | Утилизация танто […] Armas automticas c omo lanzagranadas . daccess-ods.un.org daccess-ods.un.org |
Чикунов попросил остановить машину, […] вышел и бросил ew a граната i n si de, с намерением […] , чтобы убить их. daccess-ods.un.org daccess-ods.un.org | Chikunov les pidi que detuvieran el vehculo, se [. ..] baj y arro j u na granada de ntro con l интенцин […] матарлос. daccess-ods.un.org daccess-ods.un.org |
Мне удалось выяснить в […] человек, что ha n d — граната h a d […] для Jzsef Kasza. europarl.europa.eu europarl.europa.eu | Компробар Пуде […] Personalme nt e que la granada de mano iba di ri gida sin […] lugar dudas contra Jzsef Kasza. europarl.europa.eu europarl.europa.eu |
(NL) Господин Президент, каждый год около одного миллиона человек получают ранения из ручного огнестрельного оружия, пулемета s o r граната l a un чер. europarl.europa.eu europarl.europa.eu | (NL) Seor Presidente, cerca de unmilln de personas resultan heridas por gunas, metralletas o lanzagranadas cada ao. europarl.europa.eu europarl.europa.eu |
Это произошло примерно […] случаев, когда граната h a s была брошена в […] траншея. sdarm.org sdarm.org | Esto ha pasado en algunas […] ocasione s cuan do u na granada de man или a Ланзада […] в одном экземпляре. sdarm.org sdarm.org |
Т ч е граната е х пл [. ..] КПП, но не причинил никакого ущерба. daccess-ods.un.org daccess-ods.un.org | Л в гранаде sta ll cerc в del puesto […] de control, pero no provoc daos. daccess-ods.un.org daccess-ods.un.org |
Несмотря на его многочисленность […] ран, он схватил t h e гранату , l um […] смертоносный натиск вражеской артиллерии, и добрался до […] в пределах 20 метров от позиции противника. puertorico-herald.org puertorico-herald.org | Pero, con sus mltiples […] herid as , tom l a granada y la lanz a lo [. ..] Ларго-дель-реа-дель-мортал асальто-и-логр-ке-кайера […] в 20-ти метрах от лаборатории posicin enemiga. puertorico-herald.org puertorico-herald.org |
Наиболее вероятная причина […] взрыв заключается в том, что a ha n d граната w a s […] Албанский дом. daccess-ods.un.org daccess-ods.un.org | Вероятность взрыва […] fuera caus ad a por un a granada d e m ano lanzada co ntrauna 4 ntrauna […] вивиенда де альбанезес де Косово. daccess-ods.un.org daccess-ods.un.org |
Устройство с буквой G! надстрочный оснащен гранатами [. ..] или ракетницы в дополнение к его базовому оружию и вы можете получить его […] Попытка Ma ke a Граната A t ta ck at Close Range. gmtgames.com gmtgames.com | Una unidad con un superndice G! оценка […] Экипада с гранадами или ланзакоэтес адемс де су арма база и пуэде Интентар […] Hacer u n Ata que co n Granadas a Co rto Alca nc. gmtgames.com gmtgames.com |
Много раз на этом форуме мы слышали, как во многих местах по всему миру […] там, где очень сложно найти еду или удобную постель, легко найти […] оружие, пулемет или a граната . daccess-ods.un.org daccess-ods.un.org | Hemos escuchado muchas veces en este foro que en innumerables lugares del mundo, […] donde es muy difcil encontrar comida o una cama acogedora, es muy fcil encontrar un arma, […] уна амет ра llad ora o una granada . daccess-ods.un.org daccess-ods.un.org |
Однако они могут быть […] предохранителем o r a , […] при условии, что его номинальная мощность не превышает 16А. eur-lex.europa.eu eur-lex.europa.eu | Нет обстанте, подрн […] ir pro te gidos po ru n плавкий o un di comunes , [. ..] siempre que su potencia no sobrepase los 16 A. eur-lex.europa.eu eur-lex.europa.eu |
Эта директива, как и ряд коллег […] говорит, имеет очень медленный бор ni n g предохранитель t o i t. europarl.europa.eu europarl.europa.eu | Esta Directiva, tal como han dicho una serie de colegas, lleva […] incorp или ada un меха de гребень us олово muy lenta. europarl.europa.eu europarl.europa.eu |
Предохранитель , т он первый из этих пятен, сопровождает изображение […] свечи, которая горит горизонтально, в тишине, с отражением времени и языка. roalonso.net roalonso.net | Предохранитель, el p ri mero de los sp ot s, acompaa la i magen […] […] acerca del tiempo y el lenguaje. roalonso.net roalonso.net |
Фонарь […] оснащен темперой ту р е предохранитель , ш привет ч срабатывает при […] неисправность или слишком высокая температура окружающей среды и переключателей […] свет необратимо выключается, чтобы гарантировать взрывозащиту. stahl.de stahl.de | La lmpara d ispo ne d e неплавкий de t empe ratu ra que se [. ..] dispara en caso de fallos или contemperaturas ambiente muy altas; […] este плавкий apaga la lmpara de manera необратимый para poder garantizar la proteccin contra взрывы. stahl.de stahl.de |
Вооруженное нападение на воинскую часть и блокпост милиции с захватом оружия и боеприпасов (334 единиц огнестрельного оружия, в том числе 206 единиц автоматического […] винтовки, 109 пистолетов, 14 винтовок, четыре […] пулеметы, o n e граната l a un 1 граната, […] 56 штыков и более 26 000 патронов) daccess-ods.un.org daccess-ods.un.org | El ataque armado a una unidad militar y una comisara de polica, as como el apoderamiento de armas y pertrechos (334 вооруженных сил, включая 206 fusiles automticos, [. ..] 109 пистолетов, 14 винтовок, 4 аметралладора, 1 […] lanzagranadas, a s como 22 1 granadas , 56 байон 9ymset 9 01030 9 01030 9 […] от 26 000 картушо) daccess-ods.un.org daccess-ods.un.org |
Кроме того, преступления, связанные с посягательством на жизнь, физическую неприкосновенность или свободу лиц, пользующихся международной защитой (включая дипломатических агентов), преступления, связанные с похищением людей, захватом […] заложника, тяжкого противоправного действия […] задержание, применение а б ом б , граната , р автомат огнестрельного […] или письмо или посылка с бомбой, если [. ..] это использование подвергает опасности лиц, указанных в том же списке. eur-lex.europa.eu eur-lex.europa.eu | Asimismo, aparecen en dicha lista los delitos que implican un ataque contra la vida, la integridad fsica o la libertad de las personas internacionalmente protegidas, inclusive los agentes diplomticos, los delitos de secuestro, toma de […] rehenes, detencin ilegal могила, […] utiliza ci n d e bo mb as, granadas, co he tes, рука как […] автоматы, карты или пакеты […] бомба, si este uso pone en peligro a las personas. eur-lex.europa.eu eur-lex.europa.eu |
Например, в ситуациях […] где у террориста t h e граната i n h находится в руках и его болт отодвинут, вам нужно будет добраться до него, прежде чем он выпустит t h e гранату . kravmaga.com.br kravmaga.com.br | Por ejemplo, en las situaciones en que el […] terris ta tie ne u na granada en la mano y con la varilla alejada, se debe llegar hastal antes de que el mi sm o li bere l a granada . kravmaga.com.br kravmaga.com.br |
Еще га n d граната e x pl […] без повреждений. daccess-ods.un.org daccess-ods.un.org | O t ra granada de ma no estall e n Митровица […] иногда бывает дао alguno. daccess-ods.un.org daccess-ods.un.org |
5. 1 В комментариях от 13 апреля 2006 года автор отмечает, что, хотя председательствующий судья зачитал […] заключение эксперта […] согласно которому t h e граната t h ro wn в машину […] не был военным и попыток не было […] на его модификацию, это не было учтено при определении наказания ее сына. daccess-ods.un.org daccess-ods.un.org | 5.1. La autora seala en sus comentarios de 13 de abril de 2006 que, aunque el juez que presida el tribunal ley las […] заключение экспертного заключения […] se in di Caba que la granada arr oja da de 4 nt del 901 [. ..] automvil нет эпохи военного типа y que […] нет SE Haba Intentado Modificarla, ESAS заключения нет SE tuvieron en cuenta аль determinar la pena impuesta a su hijo. daccess-ods.un.org daccess-ods.un.org |
Теперь кажется очевидным, что это был просто еще один […] маркетинговый ход: вчера Microsoft действовала как грабитель, который, когда его попросили убрать […] пистолет, метает y ou a гранату . fsfe.org fsfe.org | Ahora parece claro que nicamente era otra […] специалист по маркетингу: Ayer Microsoft actu como un ladrn que, cuando se le pide que deje la […] пистолет , тел анза и на гранаде . fsfe.org fsfe.org |
Метание уже смо ки н г граната и н до середины 9010 […] враг, он пал в последний раз. puertorico-herald.org puertorico-herald.org | Lanza и или hum ean te granada ha cia el cent ro de las […] tropas enemigas, Rubio se desplom por ltima vez. puertorico-herald.org puertorico-herald.org |
Абир умер из-за перелома черепа, вызванного […] фрагмент от с ту н т граната t h ro wn в детскую гущу. daccess-ods.un.org daccess-ods.un.org | Abir muri como consecuencia de una fractura Cranal Provocada por [. ..] un frag me nto d e u na granada de co ncusi 0 n […]антре лос ниос. daccess-ods.un.org daccess-ods.un.org |
Для некоторых видов легкого оружия (минометы, переносные минометы) могут быть предпочтительны самые разные методы […] ракетный пуск er s , граната l a un черы и др.). osce.org osce.org | Tcnicas muy diferentes pueden ser Preferribles para algunas armas ligeras (morteros, lanzadores de cohetes […] porttiles, la nz adore s d e granadas, и т. д. ) . osce.org osce.org |
Преступники бросают ed a гранату i n до [. ..] дом, выстрелы в воздух, уничтожено имущество Первеза […] Имроз и напал на одного из его соседей, в результате чего получил легкие травмы. ediec.org ediec.org | Los autores de la amenaza a la vida de […] Pervez Imro z lanz aron u na granada en e l te rrit или 901 […] la casa, dispararon al aire, destruyeron […] la propiedad de Pervez Imroz y atacaron a uno de sus vecinos, lo que result en lesiones menores. ediec.org ediec.org |
Грузинские солдаты давали патроны […] для детей, с которыми можно поиграть, и если вы дадите им водки или сигарет, они дадут вам [… |
