Истребитель Як-9У — Авиация и техника

В 1944 году Як-9У с двигателем ВК-107А назвали лучшим из всех советских и иностранных истребителей, проходивших испытания в НИИ ВВС. Но проблемы с новым мотором не позволяли полностью использовать все потенциальные возможности истребителя Як-9У.

Работы над проектом двигателя М-107 (с 8 марта 1944 года – ВК-107) начались еще в середине 1939 г руководством В. Я. Климова. В марте 1940 года к работе над новым двигателем привлекли основные силы ОКБ Климова. Но начало войны отодвинуло на второй план разработку мотора М-107. Приоритет отдали массовому производству двигателей М-105.

Лишь в декабре 1942 г. ОКБ Климова совместно с заказчиком провели 50-часовые стендовые испытания доработанного М-107А, а в январе 1943 года его выпустили серией из 10 двигателей.

Работы над проектом по установке нового варианта М-107 на истребитель начались в ОКБ-115 в октябре 1942 года. В конце 1942 года двигатель М-107А установили на Як-9, когда Яковлеву передали два усовершенствованных мотора. 27 декабря “Як” с новым мотором построили на опытном заводе. Несколько вылетов на “Яке” с двигателем М-107А выполнил П.Я. Федрови. Он отметил улучшившуюся вертикальную маневренность самолета и хорошие взлетно-посадочные свойства. Благодаря существенно большей мощности мотора летные характеристики “Яка” ощутимо выросли.

Истребитель Як-9У М-107А на испытаниях в НИИ ВВС

На испытаниях в феврале 1943 года самолет достиг максимальной скорости 590 км/ч у земли, а на высоте 5800 м – 680 км/ч. Федрови предложил срочно установить двигатели М-107А на 10-15 истребителей Як-9 и отправить их на войсковые испытания. Но после установки М-107А на самолет столкнулись с перегревом двигателя и другими неисправностями.

23 февраля 1943 года, во время заключительных испытаний (перед передачей самолета в НИИ ВВС), Як-9 пилотируемый П. М. Стефановским потерпел крушение. На высоте 2000 м отказал двигатель. На подходе к аэродрому самолет задел крылом снежный бугор, перевернулся и превратился в груду обломков. Сам летчик выжил, но смог подняться в небо только 10 октября. Причиной аварии явилось выбивание масла из двигателя и возгорание изоляции водомасляной системы.

В первой половине 1943 года продолжались попытки установки моторов М-107А на планеры самолетов Як-9Д. Но все двигатели оказались с дефектами, ни один не отработал положенные 50 часов. 12 мая 1943 года даже вышло постановление Государственного комитета обороны №3358, которое вторым пунктом поручало “главным конструкторам – доктору технических наук т. Микулину и доктору технических наук – т. Швецову прийти на помощь главному конструктору т. Климову и обеспечить успешное прохождение государственных испытаний мотора М-107А в кратчайший срок”. Председатель комиссии по испытаниям М-107А военинженер 1-го ранга П.Н.Никифоров должен был постоянно докладывать о ходе работ. Но они затянулись до конца 1943 года. Только в декабре мотор приняли на вооружение ВВС КА.

В августе 1943 года передали на испытания четыре Як-9 с двигателем М-107А. Летчиками ЛИИ с 4 августа по 21 октября 1943 года было выполнено 64 полета. Постоянно обнаруживались дефекты двигателей, к некоторым уже привыкли. Пришлось доводить практически все системы и узлы винтомоторной группы. Доработали карбюраторы, систему охлаждения, топливную систему, маслосистему. Лучший результат, которого удалось добиться – 34 часа работы мотора.

28 мая 1943 года вышло постановление ГКО о запуске истребителя Як-9 с мотором М-107А в серийное производство. Директору омского авиазавода №166 Л.П.Соколову поручили в июне начать производство новых самолетов, а до конца августа выпустить 25 истребителей. Но выполнить постановление Государственного комитета обороны в такие сроки не удалось. Первый серийный Як-9 с мотором М-107А построят на омском заводе и соберут на заводе №301 в Химках только в октябре 1943 года. Затем выпустят еще 10, но практически все будут небоеспособны из-за дефектных двигателей. 26 октября 1943 года вышло постановление ГКО № 4429 сс «О переводе завода № 82 НКАП на выпуск самолетов Як-9». В первом квартале 1944 года московский завод должен был осуществить полный переход с выпуска Як-7Б на Як-9 М-107А, причем пять самолетов собрать уже в январе.

Як-9У М-107А первый построенный на заводе №166

Новый прототип истребителя Як-9У собрали на базе Як-9Т, с использованием ряда технических решений от Як-3. К этому времени двигатель М-107А прошел 100-часовые стендовые испытания и показал мощность 1650 л.с. – на высоте 1800 метров, и 1500 л.с. – на высоте 4500 м. Двигатель М-107 был примерно на 150-кг тяжелее предшественников, пришлось изменить конструкцию подмоторной рамы и фермы крепления оружия для установки второго пулемета. Вооружение Як-9У с двигателем М-107А состояло из мотор-пушки ШВАК калибра 20 мм и двух синхронных пулеметов УБС калибра 12,7 мм. Установили новые радиаторы ОП-554 и ОП-555 с большей рабочей поверхностью, для улучшения охлаждения воды и масла. Маслорадиатор перенесли в центроплан крыла, как на истребителе Як-3. Изменили нижнюю часть фюзеляжа для установки нового водорадиатора. Для охлаждения свеч, выхлопных коллекторов и генератора над капотом сделали воздухозаборник и выходное сопло для туннеля, который расположился между блоков цилиндров. Из-за выхлопа газов не только во внешние, а и во внутренние стороны блоков цилиндров, отводить наружу выхлопные газы из внутренних выпускных клапанов пришлось с помощью дополнительных седьмых патрубков. Крыло самолета перенесли вперед на 100 мм.

28 декабря 1943 года начались заводские испытания Як-9У (летчик-испытатель А.И. Кокин), построенного на заводе №166. С 18 января проходили государственные испытания в НИИ ВВС. В протоколе государственных испытаний было записано, что Як-9У с двигателем ВК-107А до высоты 6000 м является лучшим из известных истребителей. Но дефекты мотора не позволяли использовать самолет в боевых подразделениях. Падение давления масла, вибрация двигателя, недостаточное его охлаждение и, как следствие, малый моторесурс.

Благодаря непрерывно ведущейся работе удалось снять большинство эксплуатационных ограничений. Установили новые радиаторы ОП-728, увеличили толщину обшивки фюзеляжа, улучшили аэродинамику. Одновременно росло качество производства.

Як-9У ВК-107А 42ГИАП Степыгино лето 1944 года

В феврале 1944 года на омском заводе №166 собрали первые 11 самолетов. К марту наладили выпуск доработанных Як-9У. Завод № 82 в Москве стал выпускать серийные истребители так же в феврале 1944 года. Уже в мае завод №166 передал ВВС 90 самолетов, а московский завод – 50 Як-9У.

12 марта 1944 года вышло постановлением ГКО № 5376сс о производстве самолетов-истребителей Як-9 с мотором М-107А на заводе №153 Наркомавиапрома. Завод им. Чкалова в Новосибирске обязали освоить производство новых истребителей. Первые три самолета должны были выпустить в мае, а в конце года выпускать по 10 машин в сутки.

В июне 1944 года началось освоение первых серийных Як-9У в 42 ГИАП. Летчиков и техников отправили на завод №301 и в Военно-воздушную академию им. Жуковского, чтобы быстрее освоить новый истребитель. Мотористов командировали на завод №26, а командный состав – в НИИ ВВС. После сдачи теоретических зачетов, 24 июля полк получил первые 16 Як-9У производства Омского завода и сборки завода №301. До конца июля 22 летчика выполнили 189 вылетов общей продолжительностью 109 часов.

Як-9У ВК-107А 03-16

Фронтовые испытания Як-9У проходили в составе 163 ИАП. В июне 1944 года истребители Як-9У осваивал личный состав 139 ГИАП. В отчетах отмечали низкий ресурс двигателя, до полной выработки которого он обычно недотягивал.

14 сентября 1944 года 761ИАП начал боевые действия на истребителях Як-9У. Полк входил в состав 259ИАД 3ВА в ходе Рижской наступательной операции и базировался на полевом аэродроме Кринчинас. Истребители занимались сопровождением штурмовиков Ил-2, позже, спустя несколько дней после начала наступления, наносили бомбовые удары по наземным войскам. Стандартной бомбовой нагрузкой были две бомбы ФАБ-50. Кроме 761ИАП, начали применять в боях истребители Як-9У и летчики 431ИАП 315ИАД.

В октябре 1944 года 149ИАП 323ИАД на заводе №301 принял 42 истребителя Як-9У. Старший техник В. П. Исмакаев отметил, что одних дефектов двигателя стало меньше, но появились новые. Особенно остро трудности эксплуатации самолетов с новыми двигателями проявлялись зимой.

Модификация Як-9У с двигателем ВК-107А и цельнометаллическим крылом – Як-9П

Модификация унифицированного истребителя Як-9У цельнометаллической конструкции получила обозначение Як-9П или изделие “П”. На Як-9П с мотором ВК-107А установили цельнометаллическое крыло (с эллиптическими законцовками), но фюзеляж вначале сделали с фанерной обшивкой. Аэродинамическую компенсацию элеронов увеличили, заменили полотняные обтяжки алюминиевыми листами. Всасывающие патрубки мотора снабдили пылезащитными фильтрами, установили мягкие бензобаки. Посадочные щитки стали лучше фиксироваться в убранном положении. Для истребителя предусмотрели несколько вариантов установки мотор-пушки: 20-мм, 23-мм, 37-мм, 45-мм.

Истребители Як-9П сняли с производства по приказу МАП №160 от 25 марта 1948 года. Всего выпустили 29 истребителей с металлическим крылом и еще 772 цельнометаллических самолетов. Истребители Як-9П стояли на вооружении не только в СССР, но и в Польше, Югославии, Китае, Северной Корее, Венгрии, Албании. Самолеты приняли участие в Корейской войне.

Фото Як-9У

grafiq.ru

Истребитель Як-9 ОКБ Яковлева | Армии и Солдаты. Военная энциклопедия

«Краткая справка: Советский истребитель Як-9 — дальний истребитель, развитие модели Як-7, первым из «Яков» получившим полностью дюралевую обшивку. Чертежи, характеристики, история создания и боевого применения самолета»


Истребитель Як-9У



История создания истребителя Як-9

В июне 1942 года ОКБ А.С.Яковлева начало разработку улучшенного варианта истребителя Як-7 под шифром ДИ — дальний истребитель. Деревянные лонжероны и нервюры крыла были заменены на дюралевые — крыло обрело большую прочность, а главное — уменьшился вес самолета, за счет чего появилась возможность установить в него топливные баки увеличенного объёма

Як-7ДИ получился легче, маневреннее оригинального Як-7, к тому же мог дольше находится в воздухе. Уже в октябре 1942 года, после проведения испытаний, истребитель был запущен в серийное производство под обозначением Як-9 на авиазаводе №153 в Новосибирске. В январе 1943 года началось производство на заводе №166 в Омске, в 1945 году — на заводе №82 в Москве.

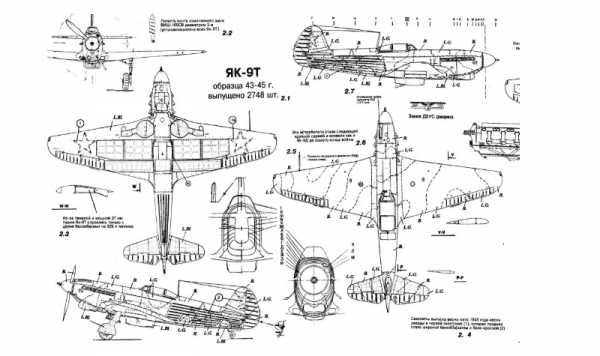

Чертеж истребителя Як-9

Конструкция истребителя Як-9

Истребитель Як-9 это свободнонесущий низкоплан смешанной конструкции. Крыло с дюралевыми лонжеронами и нервюрами, покрыто фанерной обшивкой. Фюзеляж имел каркас из стальных труб, дюралевую обшивку носовой части, фанерную средней и полотняную хвостовой. Однако уже в 1944 году был освоен выпуск Як-9 с полностью дюралевой обшивкой.

Шасси убирающееся, трёхопорное, с хвостовым колесом, кабина пилота закрыта каплевидным фонарём. В отсеке за кабиной может устанавливаться фотоаппаратура, дополнительный топливный бак или подвешиваться бомбы. Топливо размещалось в 2-4 крыльевых протектированных баках. На самолёте могли устанавливаться 20-мм пушки ШВАК и Б-20С, 23-мм пушка ВЯ, 37-мм пушка НС-37, 45-мм пушка НС-45, 12,7-мм пулемёты УБС. Як-9Б мог брать на борт 4 бомбы по 100 кг.

Модификации истребителя Як-9

  • Як-7ДИ — прототип. Изготовлен в феврале 1942 года.
  • Як-9 — серийный истребитель, отличавшийся отсутствием крайних крыльевых баков. Изготовлено 459 самолётов.
  • Як-9 М-106 — опытный истребитель с двигателем М-106-1ск мощностью 1350 л.с. Изготовлен в 1942 году.
  • Як-9Б (Як-9Л) — истребитель-бомбардировщик с бомбоотсеком за кабиной пилота. В 1944 году изготовлено 109 самолётов.
  • Як-9В — вывозной учебно-тренировочный истребитель на базе Як-9Т с двойной кабиной. С августа 1945 по август 1947 года изготовлено 456 самолётов. Ещё 337 переоборудовано из Як-9М.
  • Як-9Д — дальний истребитель с дополнительными топливными баками. В 1943-1946 годах изготовлено 3058 самолётов.
  • Як-9ДД — истребитель дальнего действия с увеличенным до 845 л запасом топлива (9 баков, в том числе в фюзеляже). Вооружение состояло из 1 пушки ШВАК. С мая 1944 по сентябрь 1945 года изготовлено 399 самолётов. В августе 1944 года группа из 12 самолётов осуществила перелёт Бельцы — Бари (Италия), протяжённостью 1300 км.
  • Як-9К — истребитель с 45-мм пушкой НС-45. В апреле-июне 1944 года на заводе №153 изготовлено 53 самолёта. На его же базе выпускался курьерский вариант с двухместной кабиной и отсутствующим вооружением. В июле 1944 года изготовлен на заводе №153 в единственном экземпляре.
  • Як-9М — модернизированный истребитель Як-9 со смещённой назад кабиной. С мая 1944 по июнь 1945 года на заводе №153 изготовлено 4239 самолётов.

Характеристики Як-9

Страна:СССР
Тип:Истребитель
Год выпуска:1942 г.
Экипаж:1 человек
Двигатель:М-105ПФ, 1180 л.с.
Максимальная скорость:599 км/ч
Практический потолок:11,1 км
Дальность полета:875 км
Масса пустого:2277 кг
Максимальная взлетная масса:2873 кг (нормальная масса)
Размах крыльев:9,74 м
Длина:8,5 м
Высота:2,9 м
Площадь крыла:17,15 кв. м.
Вооружение:1× 20-мм пушка ШВАК (120 снарядов), 1× 12,7-мм пулемет УБС (200 патронов)

Характеристики приведены для Як-9

  • Як-9М ПВО — истребитель для авиации ПВО. От Як-9М отличался наличием посадочной фары в левом крыле, радиополукомпасом РПК-10, уменьшеным запасом топлива и масла. В 1944 году изготовлено 160 самолётов. Кроме того, часть самолётов переоборудованы в строевых частях.
  • Як-9П — цельнометаллический истребитель с двигателем ВК-107А и трапецевидными законцовками крыла. С августа 1946 по декабрь 1948 года изготовлен 801 самолёт. Поставлялся в Албанию, Венгрию, Китай, КНДР, Польшу и Югославию.
  • Як-9ПД — опытный истребитель  с двигателем М-105ПД. Вооружение состояло из 1 пушки ШВАК. В 1943 году изготовлено 5 самолётов.
  • Як-9Р — разведчик с фотооборудованием, созданный на базе Як-9Д. В строевых частях в разведчик переоборудовались серийные Як-9.
  • Як-9С — вариант Як-9У с 2-я пушками Б-20С и 1 пушкой ВЯ-23. В мае 1945 года изготовлено 2 самолёта.
  • Як-9Т — танковый, с мотор-пушкой НС-37, усиленной передней частью фюзеляжа, смещённой назад кабиной. С марта 1943 по июнь 1945 года на заводе №153 изготовлено 2748 самолётов.
  • Як-9ТК — опытный. Изготовлен в 1943 году в 1 экземпляре.
  • Як-9У — улучшенный, с двигателем ВК-107А, винтом ВИШ-105В-1, измененной конструкцией центроплана, сдвинутой назад кабиной, удлинённой задней частью фонаря кабины, установкой маслорадиатора по типу Як-3, фанерной обшивкой фюзеляжа. Вооружение состояло из 1 пушки ШВАК и 2 пулемётов УБС. Выпускался с апреля 1944 года. Изготовлен 3921 самолёт.
  • Як-9УТ — пушечный вариант Як-9У с 1 пушкой Н-37 и 2-я пушками Б-20. В феврале-мае 1945 года изготовлено 282 самолёта.

Истребитель Як-9П

Эксплуатация истребителя Як-9

Истребитель Як-9 самый массовый отечественный и самый многочисленный фронтовой истребитель стран антигитлеровской коалиции. Впервые применён под Сталинградом в 1942 году и с тех пор участвовал во всех сражениях Великой Отечественной войны. На Як-9 воевали французские лётчики из полка «Нормандия», уже после войны состоял на вооружении армий Албании, Болгарии, Венгрии, Китая, КНДР, Польши и Югославии.

Один из югославских Як-9Т впоследствии был приобретён Великобританией, на нём в 1945-1947 годах летал командир 239-го истребительного крыла Королевских ВВС Д. Сторрер. Истребители Як-9П ВВС Китая и КНДР применялись во время Корейской войны до конца 1950 года, а окончательно служба самолетов Як-9 поздних модификаций, в отдельных странах завершилась только к 1960-м годам 20-го века.

Як-9 серийно выпускался с августа 1942 по декабрь 1948 года, за это время было изготовлено 16769 самолетов всех модификаций.


Источник: компиляция по открытым источникам сети интернет, а также по книге «История конструкций самолётов в СССР. 1938-1950 гг.», Шавров В.Б.

armedman.ru

Истребитель Як-9: фото самолета, характеристики

Первые два года Великой Отечественной войны были тяжелыми для Красной Армии, она нанесла большие потери, поэтому командованием Советского Союза ставилась задача быстрее нарастить количество вооружения: танков, самолетов, артиллерии. При этом ставилась задача скорее увеличить количество этих боевых единиц и не допускались всяческие изменения в конструкции. Работать начали заводы, которые были в эвакуации. При выпуске уже серийной продукции необходимо было учитывать боевой опыт, без него уже никак нельзя было обойтись, нельзя было его игнорировать.

В первые годы войны начали выпускать небольшие маневренные Як-1, Як-3, Як-7, а Як-9 стал самым массовым истребителем во время Второй мировой войны и разработать его поручили в конструкторском бюро Яковлева.

Описание самолета

Самолёт Як-9 был сделан на основе истребителя Як-7, но его конструкция была более совершенной. Изготовление начато в 42 году, в октябре месяце, и продолжалось до конца 1948 года. За этот период было произведено более 16000 машин различной модификации, которые использовались до 1950 года. Кроме того их продавали в страны содружества, Китай, Корею. Также иногда поставляли эти истребители в США и Великобританию.

На фронтах Великой Отечественной войны различных модификации самолета Як-9 находилось больше, чем модификаций самолетов всех вместе взятых, выпущенных в то время. За период производства было выпущено более 20 модификаций Як-9, 15 из которых отправили в серийное производство.

Машина могла выполнять совершенно различные задачи в военное время: это был и истребитель-бомбардировщик, и перехватчик, и фронтовой истребитель, он также годился для дальнего сопровождения. Модификации самолета Як-9 использовали различные виды двигателя, более 5 видов, различные объемы топливных баков, и на них устанавливали разные комплекты вооружения, их было около 7 видов.

На этой машине были учтены и устранены все недостатки предшествующих разработок истребителей. Як-9 принимал участие не только во Второй мировой войне, где он был сам самым используемым истребителем, но и в Корейской войне. Ниже вы можете видеть фото Як-9.

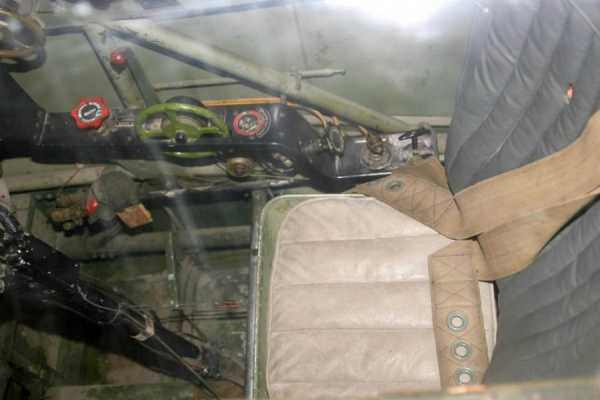

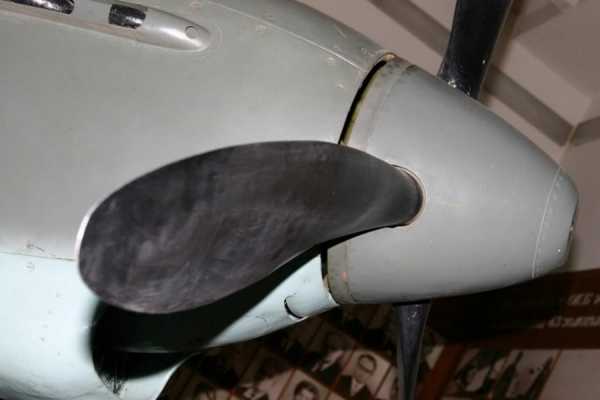

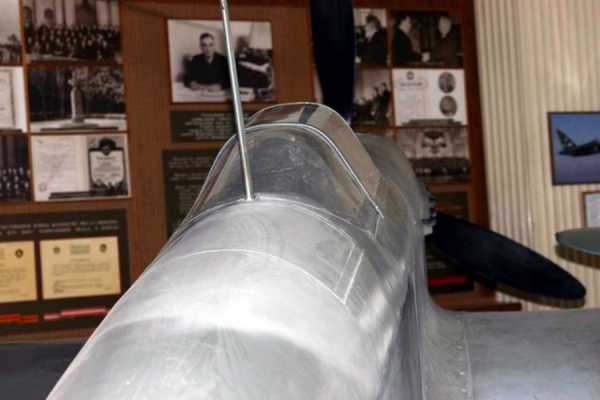

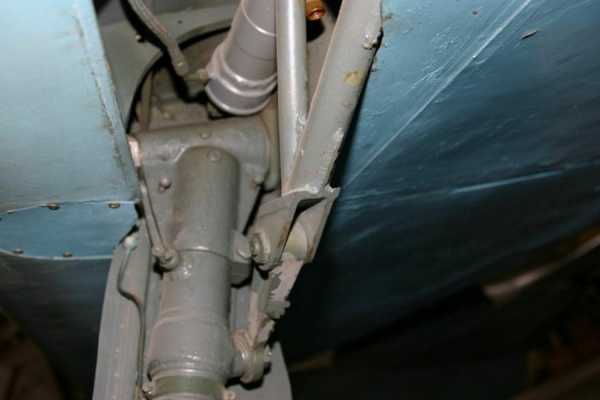

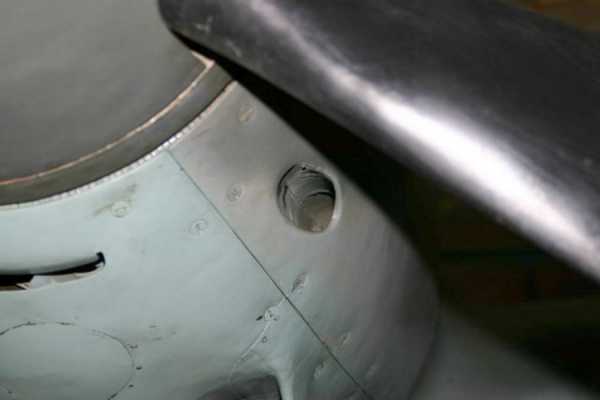

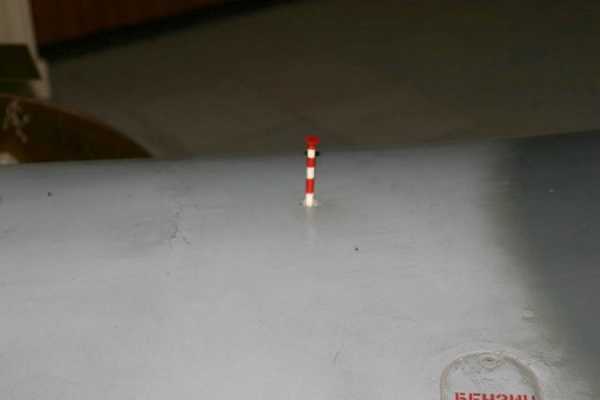

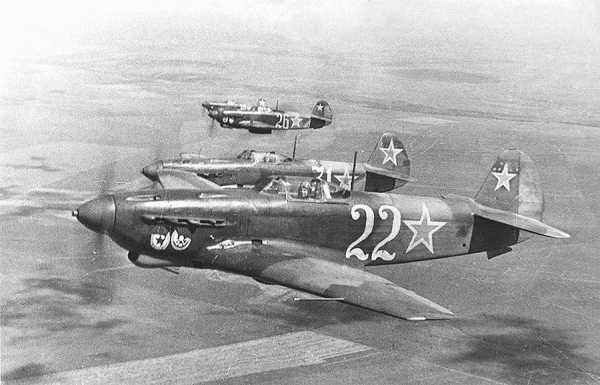

История создания

Опыт использования на фронте первых истребителей показал, что они имеют недостатки по сравнению с машинами противника. Их недостаточная вооружённость и мощность по отношению к весу аппарата стали причиной, по которой они проигрывали таким самолетом противника как bf-109.

Нужно было либо уменьшить массу самолета, либо установить на него более мощный двигатель. Необходимо было увеличить скоростные характеристики машины и его аэродинамику. При конструировании Як-3 решили сделать его максимально легким, это сделали за счет снижения количества топливных баков, а в конструкции сделали короче крыло. Такие меры привели к тому, что самолет потерял параметры по дальности перелетам и времени нахождения в воздухе.

Также хотели сделать легче самолет, пытались заменить все деревянные детали дюралевыми, но, когда началась война с этим были определенные трудности, металла в стране не хватало. Только в 1942 году наладили его выпуск, и это дало возможность начать изготовление истребителя абсолютно нового типа.

За основу истребителя Як-9 была взята серийная модель Як-7Б. Разработчики проанализировали конструкцию самолета и пришли к выводу, что уменьшить и улучшить аэродинамические качества его можно, например, заменив деревянные крылья на дюралевые, этим уменьшился вес конструкции на 150 кг. Сняли пулемет и улучшили обзор из машины.

Опытный образец Як-9 был готов в июне 42 года, его назвали сначала Як-7ДИ. Были произведены испытания, которые показали, что у него лучше полетные данные на дальность, маневренность, скороподъемность, чем у самолёта 7Б. Взяли его на вооружение под названием Як-9. Уже в октябре 42 года самолёт запустили в серию, которая вначале была налажена в Новосибирске на заводе № 103, там же выпускался и Як-7Б, в дальнейшем подключили к выпуску Як-9 и 166 завод в Омске.

Считалось, что самолёты Як-7 появились вовремя, поскольку тогда как раз проходила Сталинградская битва. Тогда же на фронтах войны появились и Як-9, но их еще было мало, более массово их стали производить в 43 году, где-то весной, а уже во время Курской битвы они стали появляться в значительно большем количестве в строевых частях Красной Армии.

Первые машины, поднятые в воздух, показали, какие есть недостатки конструкции. Например, часто оторвалась деревянная обшивка крыла, поэтому на фронт отправились специальные бригады ремонтников, которые могли ремонтировать машины и быстро устранять неисправности.

Воздушная машина обладала неплохими техническими характеристиками, неплохой маневренностью и была легка в рулении, но, всё же, самолет продолжал уступать вражеским истребителям в скорости полёта. Причина в этом была понятно всем, у нас стояли слабые двигатели. Также был и другой недостаток — плохая вооруженность самолета, что допускало в войне проигрыши противнику.

Поэтому решено было выпустить новые модификации самолета. Например, стоит отдельно упомянуть о модификации Як-9Т. Буква Т – обозначение «тяжелый», но это слово относилось не к весу машины, а обозначало вооружение. На него была установлена пушка НС-37. Теперь летчику понадобилось потратить значительно меньше ресурсов, чтобы уничтожить противника. Однако, эта пушка имела большие недостатки и управлять ею мог лишь хороший стрелок, которых было не так много. Все же, самолет до конца войны оставался наиболее массово применяемым на фронте, а после войны поставлялся на экспорт.

Летно-технические характеристики самолета в целом были удовлетворительными, что позволяло Як-9 противостоять противнику на войне. ТТХ можете видеть в таблице на рисунке ниже.

Описание конструктивных особенностей

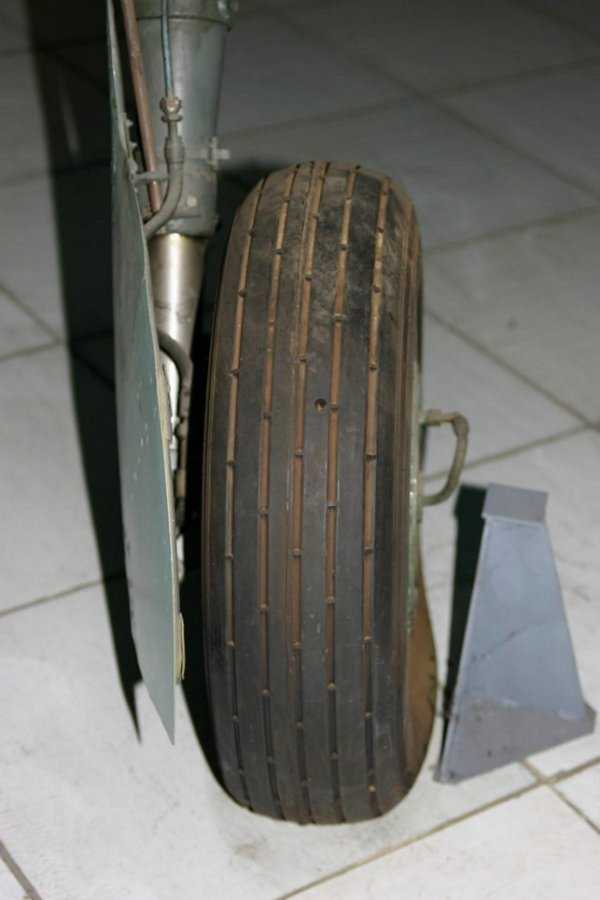

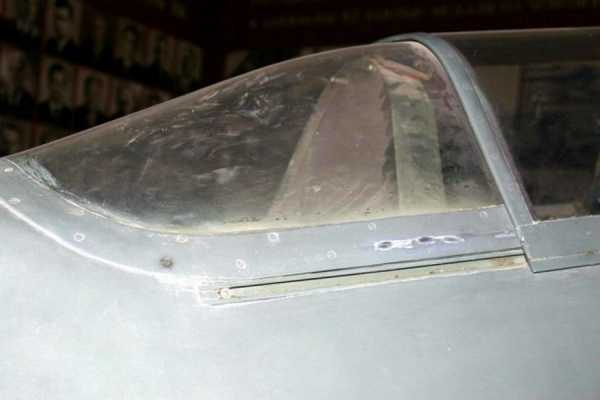

Конструктивно самолёт изготавливался из разных видов материала: дерева, фанеры дюралюминия, полотна. Это был одноместный и одномоторный самолет, моноплан с низко расположенным крылом и 3-х опорным шасси, которое пряталось в полете. Корпус самолёта изготавливался из каркаса, который делали из хромансилевых труб, к ним крепилась моторама. Носовая часть машины была изготовлена металлической, а задняя часть, хвостовая, была обшита фанерой. В центре была кабина летчика с набором специального оборудования, его защищали бронестекла и бронеплита, которые устанавливались за его спинкой.

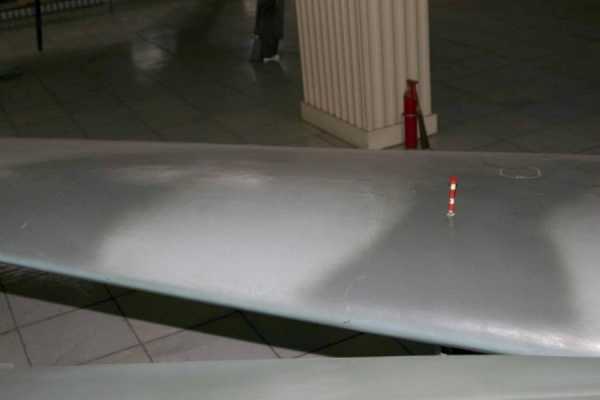

Конструкция крыла состояла из 2 дюралевых лонжеронов, нервюр и стрингеров, имела фанерную обшивку большой толщины, а сверху также обклеивалась полотном, для этого применялся эпоксидный клей. Механическая часть была из тормозных щитков и элеронов, которые выполнены из дюралюминия. Руление крылом выполнялось при помощи пневмосистемы. В крыльях самолета располагалось 2 топливных бака, покрытых внутри специальным слоем. На других вариациях машины было и 4 и 8 баков.

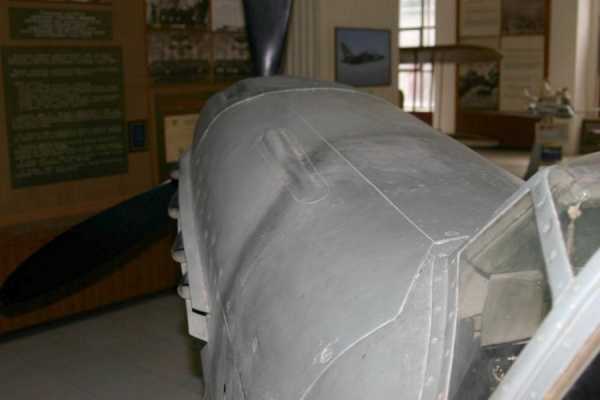

Силовая установка состояла из мотора М-105ПФ мощностью 1260 л. с. и винта ВИШ-61П с 3 лопастями, выполненного из металла.

На некоторых модификациях устанавливался мотор большей мощности. Изначально было вооружение из пушки ШВАК и пулемета УБС синхронного типа. Позже вооружение неоднократно менялось на разных моделях самолета, оно усиливалось, так как именно плохая вооруженность была слабой стороной этого самолета на войне. Чертежи Як-9 представлены на рисунке ниже.

Модификации самолета

Большим преимуществом самолета была его универсальность, его можно было переоборудовать под выполнение разных типов задач в военное время. Было отправлено для серийного изготовления более 15 модификаций, вот некоторые из них:

  • Як-9Д. Самолет с большой дальностью полета, что было сделано за счет увеличения запасов топлива, установили 4 топливных бака. Добились увеличения дальности полета до 1400 км. Однако, летчики рассказывали, что такого большого количества топлива практически не требовалось. Выпускали данную серию самолета более года, в 1943-1944 было произведено свыше 3 тыс. истребителей.
  • Як-9Т. Самолет с установленным тяжелым вооружением, в качестве которого была пушка НС-37 с боезапасом в 30 снарядов. Она пробивала броню противника в 30 мм с расстояния полкилометра. Также военная машина была оборудована и пулеметом УБ. Выпущено 2700 таких машин, их изготовление производилось с 1943 по 1945 год.
  • Як-9ТД. Дальний самолет с большим резервом горючего и авиавооружением.
  • Як-9К. Это тоже модель самолета с тяжелым вооружением, на него устанавливалась пушка НС-45. Стрелять можно было только кратковременно, так как самолет при этом подкидывало вверх и поворачивало. Изготовили всего 53 машины из-за такой работы пушки.
  • Як-9ТК. Пришла на смену предыдущей модели. Усилили конструкцию, теперь можно было устанавливать несколько видов пушек, в зависимости от того, какие требовались задачи.
  • Як-9М. Эта модель самолета сделана на основе Як-9Д, с более мощным мотором и улучшенными летными характеристиками. Выпущено более 4 тыс. самолетов такой модификации.
  • Як-9ДД. Модель применялась при необходимости сопровождать дальние бомбардировщики типа Ту-2. Отличает эту модель большой запас топлива, более усовершенствованное снаряжение, что позволяло выполнять перелеты более чем на 1,8 км в любых метеоусловиях. Самолет был тяжелым, весил 3380 кг.
  • Як-9Р. Модель, которая использовалась как ближний разведчик, с установленным фотооборудованием. Этот самолет изготавливался в небольших количествах или переоборудовался из серийных моделей Як-9.
  • Як-9Б. Модель бомбардировщика, бомботсек находился позади кабины летчика, туда размещалось 4 бомбы по 100 кг или 4 противотанковые бомбы в 4 кассетах. Было изготовлено немногим свыше 100 таких моделей.
  • Як-9ПД. Это модель-перехватчик для ПВО столицы. Работа над этой моделью далась с трудом, ее смогли отладить только к 44 году, что было уже не очень актуально. Выпущено 35 моделей этой модификации.
  • Як-9У. Существовали модели этой модификации с разными двигателями. Кроме того, в конструкцию самолета внесены некоторые изменения. Из вооружения было оснащение пушкой и 2 пулеметами, улучшена система охлаждения. Выпуск самолета начался с весны 1944 года.
  • Як-9УТ. Модель изготовлена на основе предыдущей, но вооружение сюда поставили помощнее, с пушкой НС-37 и 2 пулеметами. Изготовление данного вида модели началось в 1945 году, всего было произведено около 280 штук. Побывать на фронте они смогли, но уже в считанные дни.
