Импровизированная бронетехника появилась на полях сражений уже в годы Первой мировой войны, но тогда подобные машины создавались лишь в единичных экземплярах, да и сами танки были еще настоящей экзотикой. Более массово такая техника использовалась в годы гражданской войны в Испании, но тогда речь шла в основном о создании импровизированных бронеавтомобилей на колесном шасси. В СССР же определенное распространение получили бронированные тракторы, разработка которых в стране началась еще в 1930-е годы.


Бронированный трактор, бронетрактор или эрзац-танк — это импровизированная боевая машина (чаще всего аналог бронемашины, импровизированный танк или САУ), построенная на базе обычного трактора. Причиной появления таких необычных боевых машин первоначально была низкая проходимость бронеавтомобилей. Идея создания бронеавтомобиля на тракторной базе принадлежала полковнику артиллерии Гулькевичу, который в июле 1915 года даже сумел получить патент на свое изобретение. В дальнейшем же подобные боевые машины чаще всего создавались в условиях острой нужды в бронетехнике при дефиците настоящих танков или невозможности их производства, как это произошло в СССР в первые месяцы Великой Отечественной войны.

Одним из самых массовых серийных бронетракторов в истории СССР, а возможно и во всей мировой истории, стал бронированный трактор ХТЗ-16, этот эрзац-танк также иногда называли Т-16. Он выпускался осенью 1941 года на Харьковском тракторном заводе, информация о том, что данный бронетрактор производился также на Сталинградском тракторном заводе не находит подтверждения. Боевая машина представляла собой переделку обыкновенного сельскохозяйственного гусеничного трактора СХТЗ-НАТИ, который был обшит листами броневой стали и получил стрелково-пушечное вооружение.

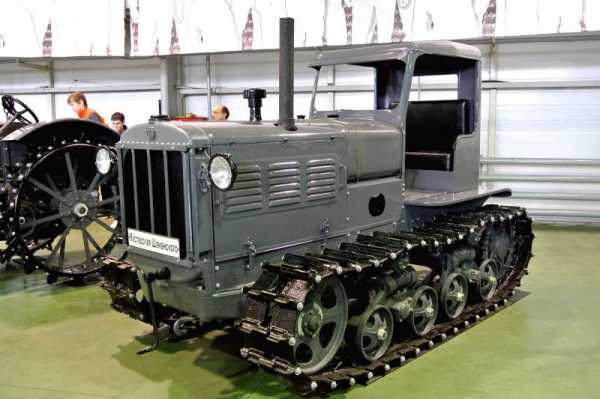

СХТЗ-НАТИ


На протяжении 1930-1932 годов в СССР был проведен масштабный эксперимент по разработке на базе сельскохозяйственных тракторов САУ для непосредственной поддержки пехоты на поле боя. Всего было испытано порядка десяти разнообразных опытных образцов бронетракторов (Д-10, Д-11, Д-14 и другие). К весне 1932 года в Управлении моторизации и механизации РККА, получив результаты испытаний бронетракторов разных конструкций, пришли к выводу о том, что создать из обычного трактора полноценную боевую машину невозможно. Получавшаяся в процессе работы техника не могла эффективно решать поставленные перед ней боевые задачи.

Однако то, что в мирное время выглядело ненужным, в суровых реалиях войны стало казаться вполне оправданным. Тяжелые потери РККА в бронетехнике летом 1941 года заставили армейское руководство искать выход из сложившейся ситуации, использую для этого все возможные средства. Уже 20 июля 1941 года свет увидело постановление ГКО №019 «Об экранировке легких танков и о бронировании тракторов». В соответствии с данным постановлением серийное производство бронтракторов планировалось наладить на двух заводах: Харьковском тракторном заводе (ХТЗ) и Сталинградском тракторном заводе (СТЗ). Предполагалось, что импровизированные эрзац-танки получат на вооружение 45-мм пушки и будут использоваться в качестве самоходок.

Проект бронирования тракторов, как и вся необходимая для серийного производства документация, разрабатывались конструкторским бюро танкового отдела НАТИ. Данное КБ уже имело опыт работ в данной области. В июле 1941 года здесь был реализован проект установки 37-мм зенитной пушки на шасси трактора 1ТМВ. К реализации нового проекта были привлечены инженеры НАТИ А. В. Сапожников, А. М. Черепин, В. Я. Слонимский и Е. Г. Попов. Непосредственно на ХТЗ к работам подключилась группа инженеров под руководством главного конструктора М. С. Сидельникова. Для контактов с ним на месте бригада КБ танкового отдела НАТИ несколько раз совершала поездки в Харьков.

ХТЗ-16 модель


Уже в первых числах августа в НАТИ построили 4 различных образца бронетракторов с 45-мм пушками 20К на базе 1ТМВ, СТЗ-3, СХТЗ-НАТИ (сельскохозяйственный) и СТЗ-5 (транспортный). В некоторых источниках указывалось, что для выпуска бронетрактора была выбрана база СТЗ-3, об этом в частности писал Михаил Коломиец в статье «Бронетракторы. Часть 3», М-Хобби, №3-1997. В то же время Юрий Пашолок исторический консультант компании Wargaming, отмечает, что базой для бронетрактора ХТЗ-16 стал именно сельскохозяйственный трактор СХТЗ-НАТИ, в конструкцию которого пришлось вносить изменения по 27 группам узлов.

Согласно первоначальным планам в августе-сентябре 1941 года в Харькове предусматривалось собрать внушительное количество эрзац-танков — 750 ХТЗ-16. Бронедетали для них должен был поставлять Новокраматорский машиностроительный завод (НКМЗ). В свою очередь последний должен был получать бронелисты (прокат) с Мариупольского завода имени Ильича, поставки откуда шли в незначительных количествах, что тормозило процесс постройки бронетракторов. В результате к началу эвакуации НКМЗ (9 октября 1941 года) — этот завод отгрузил в Харьков порядка 100 комплектов брони для бронетракторов ХТЗ-16. При этом о количестве выпущенных в Харькове бронетраткоров ведутся споры, скорее всего, здесь успели собрать 142 бронетраткора. При этом 33 первых машины были изготовлены с использованием корпусов из неброневой стали.

Достоверно известно, что производство ХТЗ-16 было налажено лишь в начале сентября 1941 года, а уже с 18 сентября начались работы по эвакуации завода. В 20 числах октября бои шли уже как вблизи, так и непосредственно в самом Харькове. По отчетам ХТЗ в Харькове были оставлены не вывезенными при эвакуации «находящиеся в незавершенном производстве тракторные гусеничные шасси ХТЗ-16 в количестве 809 штук, их выпуск не мог быть произведен предприятием из-за недопоставки от кооперированных предприятий броневой стали и ряда деталей».

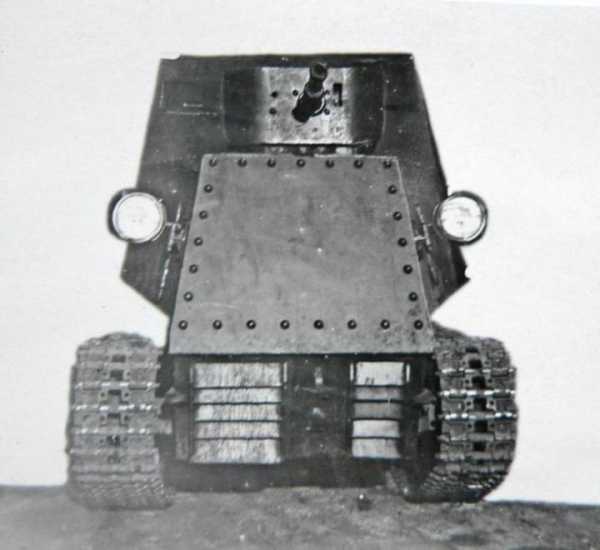

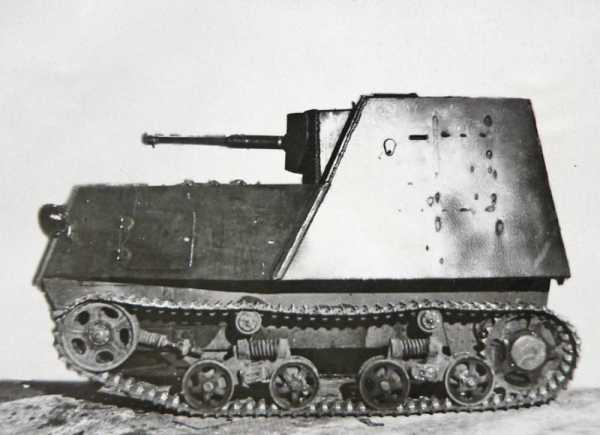

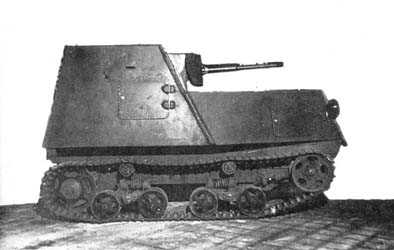

Опытный образец ХТЗ-16, август 1941 года


Конструкция клепано-сварного бронекорпуса ХТЗ-16 была предельно простой. Перед конструкторами стояла задача обеспечить надежную защиту экипажа от пуль и осколков снарядов, что и было выполнено в полном объеме. Технологически корпус бронетрактора можно было разделить на две секции. Передняя из них защищала силовую установку, она собиралась из 4-х катаных листов броневой стали, при этом лобовая бронеплита (прикрывала радиатор) была цельной и крепилась на болтах. Поступление воздуха для охлаждения двигателя и вывод отработанных газов пришлось перенести в нижнюю часть корпуса, где были установлены бронированные жалюзи. Для обслуживания силовой установки и доступа к двигателю в бортах корпуса моторного отделения имелись большие люки прямоугольной формы (по одному с каждой стороны). В задней секции ХТЗ-16 располагалось отделение управления, которое также являлось и боевым отделением.

Посадка и высадка экипажа осуществлялась через небольшую по размерам дверь, расположенную в правом борту боевого отделения. На случай аварийной эвакуации имелся также дополнительный люк в кормовой бронеплите. Еще два люка имелись в крыше корпуса, но они были больше предназначены для наблюдения за местностью на марше, в крайнем случае боевую машину можно было покинуть и через них.

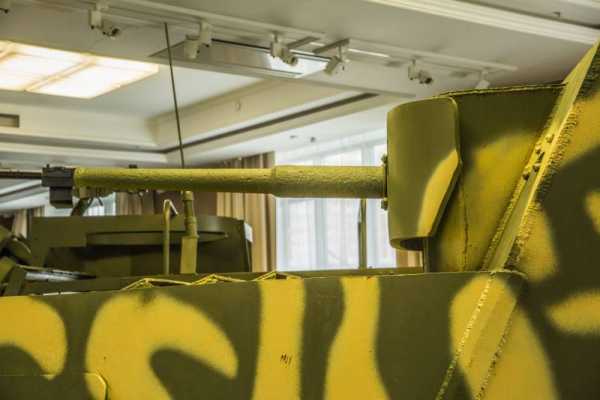

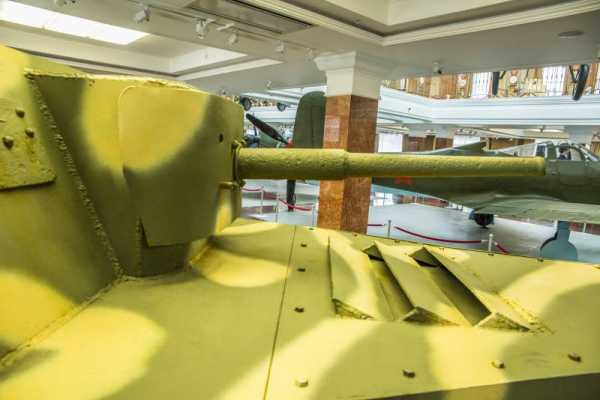

Основным вооружением бронетрактора ХТЗ-16 была 45-мм пушка 20К, которая устанавливалась в лобовом бронелисте ближе к левому борту. С правой стороны в корпусе находилось место механика-водителя. Здесь был расположен небольшой открывающийся вверх люк со смотровой щелью. Специализированных смотровых танковых приборов на бронетракторе не было. Для улучшения обзорности на эрзац-танке имелись самые простые смотровые щели, расположенные по бортам боевого отделения, а также в лобовой и кормовой бронеплите. Для ведения огня из личного оружия были предусмотрены 3 бойницы, которые располагались рядом со смотровыми щелями.


Необходимо отметить, что бронелисты в лобовой проекции были расположены под рациональными углами наклона. В передней части лобовой лист брони толщиной 30 мм (перед мотором) был расположен под углом 20 градусов, у боевого отделения угол наклона брони удалось довести до 25 градусов. Борта корпуса по планам должны были получить бронирование 13 мм. В лобовой проекции такая броня обеспечивала надежную защиту от крупнокалиберного стрелкового оружия и 20-мм автоматических пушек. В то же время ХТЗ-16 был легкой целью для любого противотанкового орудия. Справедливости ради стоит отметить, что обеспечивать эрзац-танк противоснарядным бронированием никто и не планировал.

Как отмечает Юрий Пашолок в статье «Импровизация в промышленных масштабах» мощность тракторного двигателя 1-МА, который устанавливался на ХТЗ-16, была увеличена с 52 до 58 лошадиных сил. Рост небольшой, но с учетом возросшей массы с 5,1 до 8,6 тонн каждая дополнительная лошадиная сила была не лишней. В связи с увеличением массы из-за установки бронированного корпуса и 45-мм пушки, а также форсированием двигателя изменениям подверглась и коробка переключения передач. Также была изменена рама, ее удлинили, при этом каретки катков были расставлены по типу транспортного трактора СТЗ-5, а ленивцы вынесены вперед. С трактора СТЗ-5 разработчики позаимствовали также гусеничные ленты, как более подходящие для боевой машины. Применительно к каждому борту ходовая состояла из двух тележек с двумя спаренными опорными катками, переднего направляющего и заднего ведущего колеса, а также двух поддерживающих катков.

Уникальность ХТЗ-16 заключается не только в том, что это, скорее всего, самый массовый бронетрактор в истории, но и в том, что импровизированная боевая машина прошла полноценную программу испытаний (ходовых и огневых). Да, военные остались не в восторге от бронетрактора, но это и не удивительно, особенно в стране, в которой еще перед войной удалось развернуть производство танков Т-34 и КВ.
Согласно первоначальным планам, бронетрактор должен был преодолеть 500 километров. В ходе испытаний ХТЗ-16 прошел 470 километров, включая 240 километров по булыжному шоссе, 139 километров по проселку, 69 километров по грунтовому грейдерному шоссе и еще 22 километра в других дорожных условиях. Для импровизированной боевой машины на базе сельскохозяйственного трактора — это был достаточно приличный результат. На шоссе средняя скорость движения ХТЗ-16 достигала 17 км/ч, запас хода по шоссе оценивался в 119 км. При движении по пересеченной местности средняя скорость бронетраткора составляла 8,9 км/ч, при этом запас хода снижался до 61 километра.

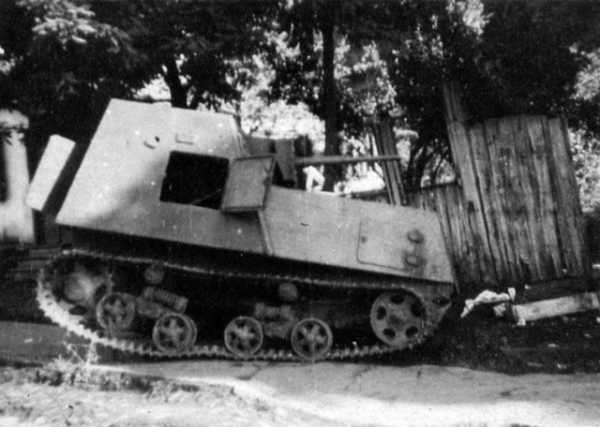

ХТЗ-16, потерянный в боях


В ходе испытаний был отмечен перегрев силовой установки. Учитывая возросшую массу и тот факт, что испытания проводились при температуре окружающего воздуха почти в 30 градусов, в этом не было ничего удивительного. В ходе испытаний на проходимость ХТЗ-16 сумел преодолеть 25-градусный подъем, максимально допустимый крен составлял 24 градуса. Помимо этого бронированный трактор мог преодолевать рвы шириной 1,3 метра и вертикальную стенку высотой 0,55 м, также он мог преодолеть брод глубиной 0,6 метра. При больших углах подъема у ХТЗ-16 глох двигатель, проблема могла быть решена доливкой топлива. Помимо этого во время испытаний были отмечены случаи поломки гусениц.

Во время огневых испытаний было произведено 247 выстрелов из 45-мм пушки 20К, установленной на ХТЗ-16. Из них 147 выстрелов было сделано бронебойными снарядами. Во время испытаний кучность стрельбы оказалась ниже табличных значений. Средняя скорострельность при этом составляла до 5 выстрелов в минуту. Снижение точности стрельбы объяснялось наличием люфтов в механизме наведения орудийной установки. Вызывала нарекания и бронировка орудия, которая допускала попадание внутрь боевого отделения машины пуль и осколков снарядов и мин.

О боевом применении ХТЗ-16 детальной информации не сохранилось. Но вполне очевидно, что большая часть данных бронетракторов использовалась непосредственно в боях под Харьковом. Скорее всего, первыми данные бронетрактора получила противотанковая рота 14-й танковой бригады, куда в сентябре 1941 года было передано 8 ХТЗ-16, в тот же период еще 10-15 бронетракторов в составе отдельного дивизиона принимали участие в оборонительных боях под Полтавой. Все они были безвозвратно потеряны в боях с противником. Удивительно, что при столь незначительной серии и ограниченном применении, солдаты вермахта смогли сделать большое количество фотографий поврежденных и уничтоженных бронетракторов ХТЗ-16, большое их количество сегодня доступно в сети.

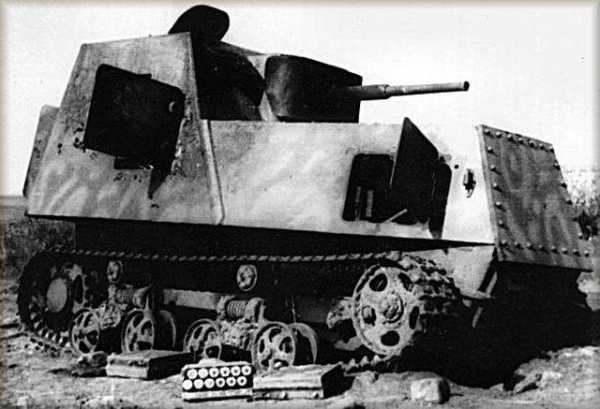

ХТЗ-16, потерянный в боях


Также известно, что ХТЗ-16 приняли участие в обороне Харькова в октябре 1941 года. При этом для защиты города были выделены очень скромные силы, а по бронетехнике немцы имели абсолютное преимущество. Такая парадоксальная ситуация сложилась благодаря обстановке на фронте. Прорыв немецких войск в районе Вязьмы и Брянска вынудил отправить почти все харьковские танки на западное направление, в то же время защитники Харькова остался практически без бронетехники. Для обороны города удалось «наскрести» лишь отельный противотанковый отряд, в состав которого вошли 47 единиц различных танков и бронемашин. Состав этого соединения был довольно разношерстен: из учебных частей были взяты 25 танкеток Т-27, из ремонта удалось вернуть 5 легких танков Т-26 выпуска 1933-1938 годов и 4 многобашенных тяжелых танка Т-35. Помимо этого в состав отряда вошли 13 бронетракторов ХТЗ-16.

На момент первого штурма Харькова общая численность его гарнизона составляла чуть менее 20 тысяч человек при 120 орудиях и минометах. В течение 23-24 октября советские войска отступали под ударами немецких частей, оказав хорошо организованное сопротивление только в центре города. В целом же организованной обороны крупного промышленного центра не получилось. Практически сразу же бои в городе приняли очаговый характер, а «отдельный противотанковый отряд» был буквально «раздерган» по частям. Сначала его разделили на две группы — одна из них находилась на границе Октябрьского и Червонобаварского секторов обороны, а вторая сосредоточилась на стыке Октябрьского, Сталинского и Червонозаводского секторов. Бронетракторы ХТЗ-16, судя по воспоминаниям участников боев, вошли в состав второй группы, вместе с несколькими танками Т-26 и предположительно двумя Т-35. Именно они выдержали основную тяжесть боев в городе. Достаточно известной является фотография ХТЗ-16, который был подбит и сгорел возле здания ЦУМа. При отступлении советских войск из города вся бронетехника отряда была потеряна. Часть уничтожена во время боев, другая брошена при отступлении, по возможности ее старались вывести из строя.

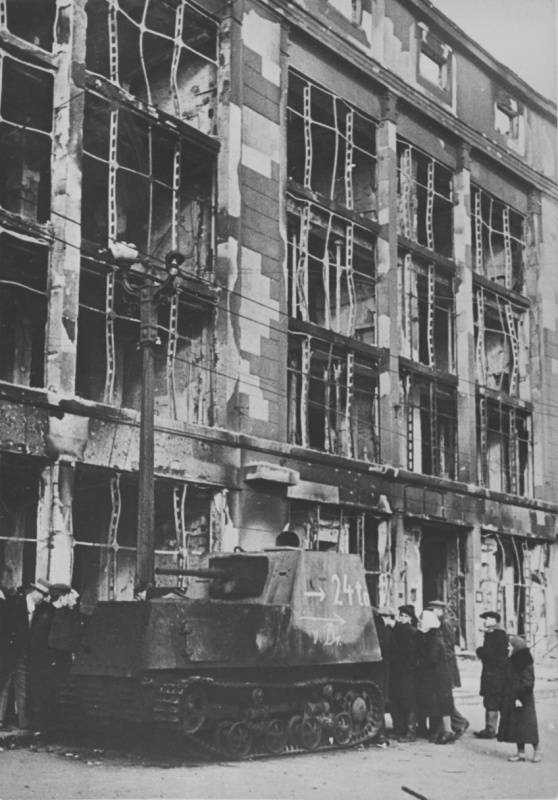

ХТЗ-16, подбитый и сгоревший возле ЦУМа в Харькове в октябре 1941 года, экипаж погиб. Фото: waralbum.ru


Также имеется информация о том, что некоторое количество бронетракторов ХТЗ-16 в составе 133-й танковой бригады принимало участие в обороне Москвы. Помимо этого по некоторым данным последнее боевое применение ХТЗ-16 произошло при наступлении на Харьков в мае 1942 года. Основная же масса этих эрзац-танков была уничтожена в сражениях осени 1941 года. Достоверных сведений об участии этих машин в боях имеется немного, так как официальных документов того временного периода сохранилось очень мало.

Тактико-технические характеристики ХТЗ-16:
Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.
Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.
Масса — около 8,5 т.
Мощность двигателя — 58 л.с.
Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.
Запас хода — до 120 км (по шоссе).
Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.
Экипаж — 2 человека.

Источники информации:
http://armor.kiev.ua/Tanks/WWII/tractor/bronetr3.php
http://www.aviarmor.net/tww2/tractors/ussr/htz16.htm
http://warspot.ru/6466-improvizatsiya-v-promyshlennyh-masshtabah
Материалы из открытых источников

topwar.ru

ХТЗ-16: самый массовый советский бронетрактор

Импровизированная бронетехника появилась на полях сражений уже в годы Первой мировой войны, но тогда подобные машины создавались лишь в единичных экземплярах, да и сами танки были еще настоящей экзотикой. Более массово такая техника использовалась в годы гражданской войны в Испании, но тогда речь шла в основном о создании импровизированных бронеавтомобилей на колесном шасси. В СССР же определенное распространение получили бронированные тракторы, разработка которых в стране началась еще в 1930-е годы.

Бронированный трактор, бронетрактор или эрзац-танк — это импровизированная боевая машина (чаще всего аналог бронемашины, импровизированный танк или САУ), построенная на базе обычного трактора. Причиной появления таких необычных боевых машин первоначально была низкая проходимость бронеавтомобилей. Идея создания бронеавтомобиля на тракторной базе принадлежала полковнику артиллерии Гулькевичу, который в июле 1915 года даже сумел получить патент на свое изобретение. В дальнейшем же подобные боевые машины чаще всего создавались в условиях острой нужды в бронетехнике при дефиците настоящих танков или невозможности их производства, как это произошло в СССР в первые месяцы Великой Отечественной войны.

Одним из самых массовых серийных бронетракторов в истории СССР, а возможно и во всей мировой истории, стал бронированный трактор ХТЗ-16, этот эрзац-танк также иногда называли Т-16. Он выпускался осенью 1941 года на Харьковском тракторном заводе, информация о том, что данный бронетрактор производился также на Сталинградском тракторном заводе не находит подтверждения. Боевая машина представляла собой переделку обыкновенного сельскохозяйственного гусеничного трактора СХТЗ-НАТИ, который был обшит листами броневой стали и получил стрелково-пушечное вооружение.

На протяжении 1930-1932 годов в СССР был проведен масштабный эксперимент по разработке на базе сельскохозяйственных тракторов САУ для непосредственной поддержки пехоты на поле боя. Всего было испытано порядка десяти разнообразных опытных образцов бронетракторов (Д-10, Д-11, Д-14 и другие). К весне 1932 года в Управлении моторизации и механизации РККА, получив результаты испытаний бронетракторов разных конструкций, пришли к выводу о том, что создать из обычного трактора полноценную боевую машину невозможно. Получавшаяся в процессе работы техника не могла эффективно решать поставленные перед ней боевые задачи.

Однако то, что в мирное время выглядело ненужным, в суровых реалиях войны стало казаться вполне оправданным. Тяжелые потери РККА в бронетехнике летом 1941 года заставили армейское руководство искать выход из сложившейся ситуации, использую для этого все возможные средства. Уже 20 июля 1941 года свет увидело постановление ГКО №019 «Об экранировке легких танков и о бронировании тракторов». В соответствии с данным постановлением серийное производство бронтракторов планировалось наладить на двух заводах: Харьковском тракторном заводе (ХТЗ) и Сталинградском тракторном заводе (СТЗ). Предполагалось, что импровизированные эрзац-танки получат на вооружение 45-мм пушки и будут использоваться в качестве самоходок.

Проект бронирования тракторов, как и вся необходимая для серийного производства документация, разрабатывались конструкторским бюро танкового отдела НАТИ. Данное КБ уже имело опыт работ в данной области. В июле 1941 года здесь был реализован проект установки 37-мм зенитной пушки на шасси трактора 1ТМВ. К реализации нового проекта были привлечены инженеры НАТИ А. В. Сапожников, А. М. Черепин, В. Я. Слонимский и Е. Г. Попов. Непосредственно на ХТЗ к работам подключилась группа инженеров под руководством главного конструктора М. С. Сидельникова. Для контактов с ним на месте бригада КБ танкового отдела НАТИ несколько раз совершала поездки в Харьков.

Уже в первых числах августа в НАТИ построили 4 различных образца бронетракторов с 45-мм пушками 20К на базе 1ТМВ, СТЗ-3, СХТЗ-НАТИ (сельскохозяйственный) и СТЗ-5 (транспортный). В некоторых источниках указывалось, что для выпуска бронетрактора была выбрана база СТЗ-3, об этом в частности писал Михаил Коломиец в статье «Бронетракторы. Часть 3», М-Хобби, №3-1997. В то же время Юрий Пашолок исторический консультант компании Wargaming, отмечает, что базой для бронетрактора ХТЗ-16 стал именно сельскохозяйственный трактор СХТЗ-НАТИ, в конструкцию которого пришлось вносить изменения по 27 группам узлов.

Согласно первоначальным планам в августе-сентябре 1941 года в Харькове предусматривалось собрать внушительное количество эрзац-танков — 750 ХТЗ-16. Бронедетали для них должен был поставлять Новокраматорский машиностроительный завод (НКМЗ). В свою очередь последний должен был получать бронелисты (прокат) с Мариупольского завода имени Ильича, поставки откуда шли в незначительных количествах, что тормозило процесс постройки бронетракторов. В результате к началу эвакуации НКМЗ (9 октября 1941 года) — этот завод отгрузил в Харьков порядка 100 комплектов брони для бронетракторов ХТЗ-16. При этом о количестве выпущенных в Харькове бронетракторов ведутся споры, скорее всего, здесь успели собрать 142 бронетрактора. При этом 33 первых машины были изготовлены с использованием корпусов из неброневой стали.

Достоверно известно, что производство ХТЗ-16 было налажено лишь в начале сентября 1941 года, а уже с 18 сентября начались работы по эвакуации завода. В 20 числах октября бои шли уже как вблизи, так и непосредственно в самом Харькове. По отчетам ХТЗ в Харькове были оставлены не вывезенными при эвакуации «находящиеся в незавершенном производстве тракторные гусеничные шасси ХТЗ-16 в количестве 809 штук, их выпуск не мог быть произведен предприятием из-за недопоставки от кооперированных предприятий броневой стали и ряда деталей».

Конструкция клепано-сварного бронекорпуса ХТЗ-16 была предельно простой. Перед конструкторами стояла задача обеспечить надежную защиту экипажа от пуль и осколков снарядов, что и было выполнено в полном объеме. Технологически корпус бронетрактора можно было разделить на две секции. Передняя из них защищала силовую установку, она собиралась из 4-х катаных листов броневой стали, при этом лобовая бронеплита (прикрывала радиатор) была цельной и крепилась на болтах. Поступление воздуха для охлаждения двигателя и вывод отработанных газов пришлось перенести в нижнюю часть корпуса, где были установлены бронированные жалюзи. Для обслуживания силовой установки и доступа к двигателю в бортах корпуса моторного отделения имелись большие люки прямоугольной формы (по одному с каждой стороны). В задней секции ХТЗ-16 располагалось отделение управления, которое также являлось и боевым отделением.

Посадка и высадка экипажа осуществлялась через небольшую по размерам дверь, расположенную в правом борту боевого отделения. На случай аварийной эвакуации имелся также дополнительный люк в кормовой бронеплите. Еще два люка имелись в крыше корпуса, но они были больше предназначены для наблюдения за местностью на марше, в крайнем случае боевую машину можно было покинуть и через них.

Основным вооружением бронетрактора ХТЗ-16 была 45-мм пушка 20К, которая устанавливалась в лобовом бронелисте ближе к левому борту. С правой стороны в корпусе находилось место механика-водителя. Здесь был расположен небольшой открывающийся вверх люк со смотровой щелью. Специализированных смотровых танковых приборов на бронетракторе не было. Для улучшения обзорности на эрзац-танке имелись самые простые смотровые щели, расположенные по бортам боевого отделения, а также в лобовой и кормовой бронеплите. Для ведения огня из личного оружия были предусмотрены 3 бойницы, которые располагались рядом со смотровыми щелями.

Необходимо отметить, что бронелисты в лобовой проекции были расположены под рациональными углами наклона. В передней части лобовой лист брони толщиной 30 мм (перед мотором) был расположен под углом 20 градусов, у боевого отделения угол наклона брони удалось довести до 25 градусов. Борта корпуса по планам должны были получить бронирование 13 мм. В лобовой проекции такая броня обеспечивала надежную защиту от крупнокалиберного стрелкового оружия и 20-мм автоматических пушек. В то же время ХТЗ-16 был легкой целью для любого противотанкового орудия. Справедливости ради стоит отметить, что обеспечивать эрзац-танк противоснарядным бронированием никто и не планировал.

Как отмечает Юрий Пашолок в статье «Импровизация в промышленных масштабах» мощность тракторного двигателя 1-МА, который устанавливался на ХТЗ-16, была увеличена с 52 до 58 лошадиных сил. Рост небольшой, но с учетом возросшей массы с 5,1 до 8,6 тонн каждая дополнительная лошадиная сила была не лишней. В связи с увеличением массы из-за установки бронированного корпуса и 45-мм пушки, а также форсированием двигателя изменениям подверглась и коробка переключения передач. Также была изменена рама, ее удлинили, при этом каретки катков были расставлены по типу транспортного трактора СТЗ-5, а ленивцы вынесены вперед. С трактора СТЗ-5 разработчики позаимствовали также гусеничные ленты, как более подходящие для боевой машины. Применительно к каждому борту ходовая состояла из двух тележек с двумя спаренными опорными катками, переднего направляющего и заднего ведущего колеса, а также двух поддерживающих катков.

Уникальность ХТЗ-16 заключается не только в том, что это, скорее всего, самый массовый бронетрактор в истории, но и в том, что импровизированная боевая машина прошла полноценную программу испытаний (ходовых и огневых). Да, военные остались не в восторге от бронетрактора, но это и не удивительно, особенно в стране, в которой еще перед войной удалось развернуть производство танков Т-34 и КВ.

Согласно первоначальным планам, бронетрактор должен был преодолеть 500 километров. В ходе испытаний ХТЗ-16 прошел 470 километров, включая 240 километров по булыжному шоссе, 139 километров по проселку, 69 километров по грунтовому грейдерному шоссе и еще 22 километра в других дорожных условиях. Для импровизированной боевой машины на базе сельскохозяйственного трактора — это был достаточно приличный результат. На шоссе средняя скорость движения ХТЗ-16 достигала 17 км/ч, запас хода по шоссе оценивался в 119 км. При движении по пересеченной местности средняя скорость бронетрактора составляла 8,9 км/ч, при этом запас хода снижался до 61 километра.

В ходе испытаний был отмечен перегрев силовой установки. Учитывая возросшую массу и тот факт, что испытания проводились при температуре окружающего воздуха почти в 30 градусов, в этом не было ничего удивительного. В ходе испытаний на проходимость ХТЗ-16 сумел преодолеть 25-градусный подъем, максимально допустимый крен составлял 24 градуса. Помимо этого бронированный трактор мог преодолевать рвы шириной 1,3 метра и вертикальную стенку высотой 0,55 м, также он мог преодолеть брод глубиной 0,6 метра. При больших углах подъема у ХТЗ-16 глох двигатель, проблема могла быть решена доливкой топлива. Помимо этого во время испытаний были отмечены случаи поломки гусениц.

Во время огневых испытаний было произведено 247 выстрелов из 45-мм пушки 20К, установленной на ХТЗ-16. Из них 147 выстрелов было сделано бронебойными снарядами. Во время испытаний кучность стрельбы оказалась ниже табличных значений. Средняя скорострельность при этом составляла до 5 выстрелов в минуту. Снижение точности стрельбы объяснялось наличием люфтов в механизме наведения орудийной установки. Вызывала нарекания и бронировка орудия, которая допускала попадание внутрь боевого отделения машины пуль и осколков снарядов и мин.

О боевом применении ХТЗ-16 детальной информации не сохранилось. Но вполне очевидно, что большая часть данных бронетракторов использовалась непосредственно в боях под Харьковом. Скорее всего, первыми данные бронетрактора получила противотанковая рота 14-й танковой бригады, куда в сентябре 1941 года было передано 8 ХТЗ-16, в тот же период еще 10-15 бронетракторов в составе отдельного дивизиона принимали участие в оборонительных боях под Полтавой. Все они были безвозвратно потеряны в боях с противником. Удивительно, что при столь незначительной серии и ограниченном применении, солдаты вермахта смогли сделать большое количество фотографий поврежденных и уничтоженных бронетракторов ХТЗ-16, большое их количество сегодня доступно в сети.

Также известно, что ХТЗ-16 приняли участие в обороне Харькова в октябре 1941 года. При этом для защиты города были выделены очень скромные силы, а по бронетехнике немцы имели абсолютное преимущество. Такая парадоксальная ситуация сложилась благодаря обстановке на фронте. Прорыв немецких войск в районе Вязьмы и Брянска вынудил отправить почти все харьковские танки на западное направление, в то же время защитники Харькова остался практически без бронетехники. Для обороны города удалось «наскрести» лишь отельный противотанковый отряд, в состав которого вошли 47 единиц различных танков и бронемашин. Состав этого соединения был довольно разношерстен: из учебных частей были взяты 25 танкеток Т-27, из ремонта удалось вернуть 5 легких танков Т-26 выпуска 1933-1938 годов и 4 многобашенных тяжелых танка Т-35. Помимо этого в состав отряда вошли 13 бронетракторов ХТЗ-16.

На момент первого штурма Харькова общая численность его гарнизона составляла чуть менее 20 тысяч человек при 120 орудиях и минометах. В течение 23-24 октября советские войска отступали под ударами немецких частей, оказав хорошо организованное сопротивление только в центре города. В целом же организованной обороны крупного промышленного центра не получилось. Практически сразу же бои в городе приняли очаговый характер, а «отдельный противотанковый отряд» был буквально «раздерган» по частям. Сначала его разделили на две группы — одна из них находилась на границе Октябрьского и Червонобаварского секторов обороны, а вторая сосредоточилась на стыке Октябрьского, Сталинского и Червонозаводского секторов. Бронетракторы ХТЗ-16, судя по воспоминаниям участников боев, вошли в состав второй группы, вместе с несколькими танками Т-26 и предположительно двумя Т-35. Именно они выдержали основную тяжесть боев в городе. Достаточно известной является фотография ХТЗ-16, который был подбит и сгорел возле здания ЦУМа. При отступлении советских войск из города вся бронетехника отряда была потеряна. Часть уничтожена во время боев, другая брошена при отступлении, по возможности ее старались вывести из строя.

Также имеется информация о том, что некоторое количество бронетракторов ХТЗ-16 в составе 133-й танковой бригады принимало участие в обороне Москвы. Помимо этого по некоторым данным последнее боевое применение ХТЗ-16 произошло при наступлении на Харьков в мае 1942 года. Основная же масса этих эрзац-танков была уничтожена в сражениях осени 1941 года. Достоверных сведений об участии этих машин в боях имеется немного, так как официальных документов того временного периода сохранилось очень мало.

Тактико-технические характеристики ХТЗ-16:

Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.

Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.

Масса — около 8,5 т

Мощность двигателя — 58 л.с.

Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.

Запас хода — до 120 км (по шоссе).

Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.

Экипаж — 2 человека.



Источники информации:

http://armor.kiev.ua/Tanks/WWII/t

svgbdvr.ru

Рассказы об оружии. Бронетрактор ХТЗ-16 » Военное обозрение

Рассказав о полусамопальной ЗиС-30, не рассказать о бронетракторах – преступление перед читателями. Так что... Но здесь детектив с самого начала.

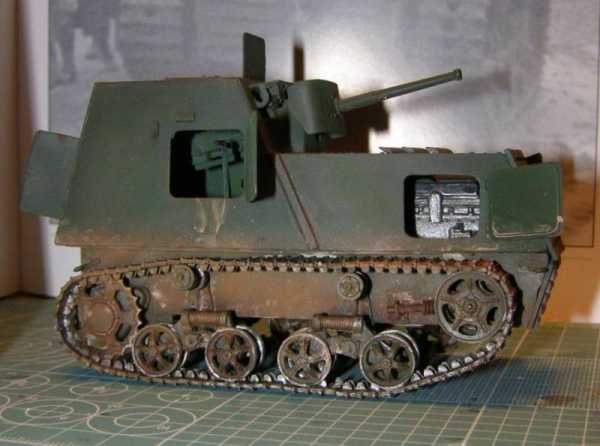

Вообще, этот шедевр, если честно, то есть его макет, я узрел впервые воочию в музее военной техники УГМК в Верхней Пышме.


Впечатлило. Начал копать источники, и тут нарисовался еще один бронетрактор, вроде бы родной брат, но не совсем. Если верить Википедии (ну да, кто ей, типа, верит), то единственный бронетрактор ХТЗ-16 находится в... Киеве. На выставке... простите, я это не выговорю. Короче, в бывшем музее Великой Отечественной войны в Киеве.

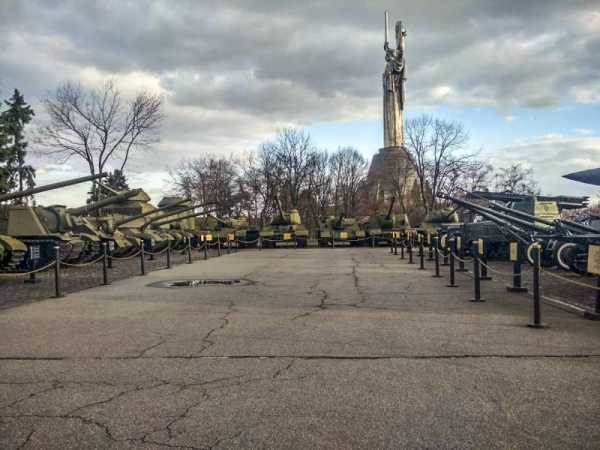

Итак, естественно, я попросил нашего киевского коллегу Околорадского пройтись вечерком до музея и...

Это не то, что я ожидал увидеть. Хотя — реально бронетрактор!

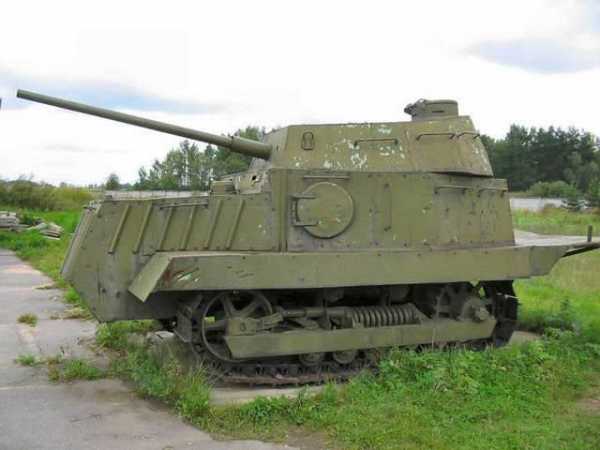

Хотя сами киевские музейные пишут, что это НИ-1. Который "На испуг". Но простите великодушно, от Одессы до Киева эта машина вряд ли бы доехала, особенно учитывая, что у нее и шансов не было из-под Одессы уйти, учитывая то, что там в 1941-м творилось. Могли, конечно, восстановить недобитый, могли.

Так что оставим киевский экземпляр то ли НИ-1, то ли ХТЗ-16 на совести Вики и станем отталкиваться от того, что я увидел в пышминском музее, тем более, что бронетрактор из Верхней Пышмы весьма похож на те фото, что есть на просторах интернета.

Вот такое начало истории. История, она вообще, штука такая... В ней бывает много всего.


Действительно, такое было и в нашей истории, что тут скрывать? Жить и воевать хотелось еще во времена Первой мировой войны, тогда и появились такие творения, что диву даешься, глядя на фотографии. Бронировалось и блиндировалось все, до чего руки дотягивались у умельцев.

Но с моей точки зрения, круче всех были испанские республиканцы. Эти горячие парни вообще творили бронешедевры. Но это достойно отдельной темы.

Мы не стали исключением. Особенно в тот самый 1941 год, когда внезапно у нас не стало танков. И вход пошло все. Мы уже рассказывали на примере бронепоезда «Тульский рабочий», что могут сделать русские головы с подключением таких же рук.

Вот примерно так же появились и бронетракторы. Деваться было совершенно некуда, поэтому они и появились.

Итак, появление бронетракторов было обусловлено потерями на фронтах и невозможностью быстро компенсировать эти потери.

Украина, по земле которой уже вовсю шагали солдаты Вермахта. Город Харьков, в котором, так сложилось, было несколько профильных предприятий.

Завод № 75, где выпускали двигатели для танков.

Завод № 183, где выпускали танки Т-34.

Завод ХТЗ, который выпускал совершенно гражданский трактор СХТЗ-НАТИ.

Так вот, именно СХТЗ-НАТИ послужил платформой для создания бронетрактора ХТЗ-16 или Т-16 (ХТЗ). Как сказал известный у нас специалист по танкам Юрий Пашолок, «Импровизация в промышленных масштабах», ни больше, ни меньше.

Понятно, что импровизация была инициативой рабочих и инженеров завода, но инициатива была такая… Получившая одобрение на самом верху. По крайней мере, нарком среднего машиностроения В. А. Малышев, рассмотрев проект бронетрактора, отправил его на самый верх с положительным отзывом.

Харьковский бронетрактор был одобрен, и 20 июля 1941 года вышло постановление ГКО № 219/сс «Об организации производства 2 тысяч бронетракторов».

Согласно указанным в постановлении срокам, уже в августе ожидалось получить от харьковчан первые 50, в сентябре 850 и в октябре 1100 машин.

В постановлении ГКО №219/сс чётко прописаны не только база (СХТЗ-НАТИ), но и тактико-технические характеристики бронетрактора. Вооружение машины состояло из 45-мм пушки, спаренной с пулемётом ДТ, бронирование лба достигало 30 мм, бортов 13,5 мм. Трактор должен был развивать скорость 18–20 км/ч по дороге и до 10 км/ч по целине.

Работа началась.

В некоторых источниках немного некорректно отображен процесс работы над бронетрактором. Конструировать было нечего, СХТЗ-НАТИ был давно освоенной машиной. Но потребовались в приличных количествах доработки конструкции. Но в итоге это был не просто трактор, обшитый бронелистами, нет. Это была машина на основании вполне нормальных конструкторских решений и промышленного производства.

Но естественно, понадобились изрядные изменения в конструкции, хотя бы для того, чтобы разместить других членов экипажа, компенсировать возросшую массу машины.

С чего все началось. СХТЗ-НАТИ

Мощность двигателя удалось увеличить с 52 до 58 лошадиных сил. Масса возросла с 5,1 до 8,6 тонн. В связи с этими факторами пришлось переделывать и коробку передач.

Раму удлинили, каретки катков расставили как у трактора СТЗ-5, а ленивцы вынесли вперёд. У СТЗ-5 позаимствовали и гусеницы, поскольку они были рассчитаны на более тяжелую машину.

Бензобак сместили влево, а место механика-водителя удалось передвинуть вперёд и вправо, освободив боевое отделение, где размещались стрелок и наводчик.

На переделанное таким образом шасси устанавливался бронекорпус, причем харьковским инженерам почти удалось придать броне рациональные углы наклона.

Лобовой лист толщиной 30 мм в передней части (перед мотором) имел наклон 20 градусов, у боевого отделения этот показатель удалось довести до 25 градусов. Таким образом, бронетрактор спереди получил защиту от крупнокалиберных пулемётов и 20-мм автоматических пушек.

Кстати, это было даже толще, чем броня тогдашних советских легких танков. Хотя, уже 37-мм противотанковая пушка спокойно пробивала ХТЗ-16.

И вот что получилось: вместо отчаянной попытки «я его слепила из того, что было», перед нами стоит то ли тяжелый трактор, то ли танкетка (это с 45-мм пушкой!), в целом, весьма грамотно построенная.

Броня – вполне. Повторюсь, не каждый танк столько имел. Вооружение. Да. Хоть 45-мм пушка 20К была и не очень, честно скажем, но это была пушка. Для того, чтобы вразумить особо назойливых пехотинцев врага, ХТЗ-16 имел пулемет. Если не ДТ, спаренный с пушкой, то ДП, который находился внутри рубки.

И самое интересное, этот полусамопал прошел полноценные испытания! Что сразу придает машине вес и законченность.

И это не шутка и не издевка.

Было запланировано пройти на бронетракторе 500 километров. Опытный образец ХТЗ-16 прошёл 470 километров, включая 240 км по булыжному шоссе, 69 по грунтовому грейдерному шоссе, 139 км по проселку и 22 км – в других дорожных условиях. На шоссе средняя скорость бронетрактора достигала 17 км/ч, запас хода оценивался в 119 км. По полю средняя скорость составила 8,9 км/ч, при этом запас хода составил 61 километр.

Кроме того, были проведены полноценные огневые испытания. Всего было произведено 247 выстрелов, из них 147 бронебойными снарядами. Кучность оказалась вполне удовлетворительной, хотя и несколько ниже табличной. Средняя скорострельность достигала 5 выстрелов в минуту.

Понятно, что полноценной боевой машиной эту самоходку назвать сложно. Все-таки есть отличия, и они не в пользу бронетрактора. Тем не менее, 7 сентября 1941 года (война шла 2 месяца!) первые ХТЗ-16, которые начали именовать Т-16, начали выходить из цехов завода.

Всего было выпущено 142 бронетрактора.

Боевое применение.

Оно было. Понятно, что местом боевого крещения Т-16 стали окрестности Харькова, к которому как раз начали подходить немцы и итальянцы.

Участвовали ХТЗ-16 и в обороне Харькова.

Большинство ХТЗ-16 оказалось подбитыми осенью 1941 года. Впрочем, небольшое число бронетракторов смогло пережить сражения 1941 года. Отдельные машины засветились в битве под Москвой зимой 1941 года (в составе 133-й тбр), а последние случаи применения опять под Харьковым в мае 1942 года. Это было последнее их боевое применение, по крайней мере в качестве боевых машин.

Основными недостатками ХТЗ-16, как и всех бронетракторов, были низкая скорость, высокий силуэт, слабая бронированность, плохая обзорность в ходе боя и неподвижная пушка.

Эрзац-танк… Не от хорошей жизни.

ТТХ Т-16 (ХТЗ)

Боевая масса, т: 8-8,5
Экипаж, чел: 3-4

Бронирование
Тип брони: стальная катаная
— лоб корпуса, мм: 20
— борт, корма, крыша корпуса, мм: 10
— лоб рубки, мм: 25
— борт, корма рубки, мм: 10

Вооружение:
— пушка 20К 45-мм, боекомплект 25-30 снарядов
— пулемёт 7,62-мм ДП/ДТ, боекомплект 470 патронов

Двигатель: четырёхцилиндровый, керосиновый
Мощность двигателя, л. с: 52
Скорость по шоссе, км/ч: 15-20
Скорость по пересечённой местности, км/ч: 5
Запас хода по шоссе, км: 120

Если честно, возникает такое странное чувство, когда смотришь на эту машину... Знаете, вот в дуло ей, как в глаза человеку, прямо смотреть не хочется. Трактор, он не виноват, что на него наварили броню, дали пушку и послали воевать. Он танком от этого не стал. И самоходкой тоже. И не знаю, насколько результативно воевали эти полторы сотни "боевых" машин, но вот есть такое ощущение несправедливости.

Обидно, но не должно было так быть.

Источники:
https://warspot.ru/6466-improvizatsiya-v-promyshlennyh-masshtabah
https://topwar.ru/108500-htz-16-samyy-massovyy-sovetskiy-bronetraktor.html

topwar.ru

ХТЗ-16 Бронетрактор - aviArmor

Если бы в середине 1930-х гг. руководству АБТУ сообщили, что из-за нехватки танков теперь предстоит разработать и начать производить бронетракторы в промышленном масштабе, реакция был бы вполне предсказуемая. Казалось бы, время экспериментов с сельскохозяйственной и вспомогательной техникой уже прошло (о чем свидетельствовали опыты Н.Дыренкова и его последователей), но уже в середине лета 1941 года ситуация коренным образом изменилась.



После гибели в приграничных сражениях восьми механизированных корпусов (это примерно 10000 танков, танкеток и бронемашин, не считая другой техники), положение на Западном и Юго-Западном фронтах стало критическим. Быстро восполнить нехватку такого количества танков просто не представлялось возможным, да и пополнения не покрывали быстро “тающий” состав танковых полков и батальонов. Ведущие предприятия по выпуску новой техники (КВ-1, Т-34, Т-40 и Т-50) были и без того перегружены текущими заказами. Требовался другой выход – и он был найден весьма просто.

Постановлением Государственного Комитета Обороны №019 «Об экранировке легких танков и о бронировании тракторов» от 20-го июля 1941 года двум ведущим танковым заводам предстояло параллельно со сборкой танков развернуть выпуск машин “нового-старого” типа. В силу ряда причин СТЗ не смог приступить к выполнению данного постановления, в результате чего единственным заводом выпускавшим бронетрактора поточным методом стал Харьковский тракторный завод.

Чтобы работа продвигалась быстрее на ХТЗ из Москвы прибыли инженеры НАТИ: Е.Г.Попов, А.В.Сапожников, В.Я.Слонимский, А.М.Черепин. Несколькими неделями ранее они выполнили проект установки 37-мм зенитного полуавтомата на гусеничный трактор 1ТМВ, правда, отклоненный от постройки. Судя по индексу “трактор 1ТМВ” представлял собой не сам трактор, а доработанное тракторное шасси СТЗ-5, на транспортной площадке которого монтировалась зенитная установка. К сожалению, изображения этой интересной самоходки пока найти не удалось. Тем не менее, опыт пригодился и в Харькове, под общим руководством главного конструктора М.С. Сидельникова, был разработан проект полностью бронированного трактора, предназначавшегося как для сопровождения пехоты, так и для борьбы с легкой бронетехникой противника.

Столь широкий спектр возможностей отразился на конструкции новой машины, в которую предстояло “вписать” 45-мм танковую пушку 20К и пулемет ДТ-29. Работы продвигались очень быстро. Спустя сего две недели конструкторская бригада не только подготовила рабочие чертежи, но и представила четыре опытных образца, основой для которых послужили трактора 1ТМВ, СТЗ-3 (АСХТЗ-НАТИ), СТЗ-5 и СХТЗ-НАТИ. В отличии от Одессы, где предпочтение было отдано в пользу СТЗ-5 (не в последнюю очередь благодаря его массовости), военная комиссия пришла к выводу, что наиболее приемлемым вариантом станет использование шасси сельскохозяйственного трактора СТЗ-3, имевшего переднее расположение двигателя. Такая схема позволяла установить пушечное вооружение без особых проблем, но в то же время компоновка бронетрактора оказалась слишком тесной. Впрочем, тогда на это мало обращали внимания. Новая боевая машина получила обозначение ХТЗ-16, хотя в документах военного времени этот бронетрактор назвался просто Т-16.



Конструкция клёпано-сварного бронекорпуса была предельно простой. Перед конструкторами стояла задача надежно защитить экипаж от пуль и осколков, что было выполнено в полной мере. Технологически корпус можно было разделить на две секции. Передняя защищала силовую установку и собиралась из четырех катаных листов броневой стали, причем лобовая бронеплита (закрывавшая радиатор) также была цельной и крепилась на болтах. Вывод отработанных газов и поступление воздуха для охлаждения двигателя пришлось перенести в нижнюю часть корпуса и установить там бронированные жалюзи. Для обслуживания силовой установки по бортам сделали большие прямоугольные люки. В задней секции находилось отделение управление, которое также являлось и боевым отсеком. Собиралась она также из четырех бронеплит; две боковые (трапециевидные), лобовая, кормовая и верхняя. Толщина бронирования составляла 25 мм для передних вертикальных бронеплит и 10 мм для бортов и кормы.

Посадка и высадка экипажа осуществлялась через небольшую дверь в правом борту. На случай аварийной эвакуации в кормовой бронеплите сделали ещё один дополнительный люк. В крыше имелось два верхних люка, предназначавшихся больше для наблюдения за местностью на марше, поскольку их размеры с трудом позволяли покинуть подбитую машину танкистам даже средней комплекции. Основное вооружение, состоявшее из одной 45-мм пушки 20К, монтировалось в лобовом бронелисте ближе к левому борту. С правой стороны, где находилось место механика-водителя, установили откидывающийся вверх люк со смотровой щелью. Поскольку со смотровыми танковыми приборами было напряженно, для улучшения обзорности импровизированный “танк” получил смотровые щели по бортам “боевого отделения”, а также в лобовой и кормовой бронеплите. Для стрельбы из личного оружия предусмотрели три пистолетные бойницы, расположенные рядом со смотровыми щелями. Дополнительно в укладке перевозился пулемет ДТ или ДП.

Ходовая часть претерпела незначительные изменения. Помимо общего усиления конструкции для улучшения плавности хода на бронетрактор ХТЗ-16 установили обрезиненные катки и мелкозвенчатую гусеницу с транспортного трактора СТЗ-5. Остальные элементы ходовой части остались без изменений. Применительно на один борт она состояла из двух тележек с двумя спаренными опорными катками, переднего напрвляющего и заднего ведущего колеса, а также двух поддерживающих колес.



Потребность в восполнении потерь была настолько высока, что в августе-сентябре 1941 года заводу предписывалось сдать 750 бронированных гусеничных тракторов. Производственные мощности позволяли выполнить этот заказ, но как это часто бывает, харьковчан подвели смежники. Дело в том, что броневой прокат в Харькове не производился, а поставлялся с других предприятий. В частности, основную часть бронедеталей для корпусов должен был поставлять Новокраматорский машиностроительный завод (НКЗМ), а он, в свою очередь, получал броневой прокат с Мариупольского завода им. Ильича. Последний и без того был перегружен “партийными заданиями” и поставлять бронеплиты, пусть даже не самого высокого качества, стало для его коллектива дополнительной обузой. В результате отправка проката задерживалась, а вместе с ней задерживалась и бронировка тракторов. По неполным данным, до эвакуации НКЗМ начатой 9-го октября 1941 года, успели отгрузить около 100 комплектов деталей. Сколько было собрано бронетракторов ХТЗ-16 сказать более затруднительно – по различным данных их количество определяется в пределах 50-70 штук. В этой связи хотелось бы отметить, что эвакуация завода застала производство лишь в момент его развертывания. Из-за невозможности вывоза в тыл пришлось оставить несколько сотен(!) тракторов, подготовленных для бронирования. В частности, в отчете ХТЗ имелась следующая запись: “находящиеся в незавершенном производстве тракторные гусеничные шасси ХТ3-16, 809 штук, выпуск которых не мог быть произведен заводом из-за недопоставки от кооперированных предприятий ряда деталей и броневой стали”. Всё это имелось к 20 октября, когда немецкие войска вышли к пригородам Харькова.



Внезапно прерванный выпуск бронетракторов решили всё-таки заново организовать на Сталинградском тракторном заводе. Ещё 16-го сентября 1941 года, приказом №8сс наркома НКТП В.А.Малышева, СТЗ предписывалось начать сборку ХТЗ-16. В документе говорилось следующее:



«В целях скорейшего выпуска бронированного трактора ХТЗ-16 приказываю:

а. Немедленно отгрузить СТЗ 500 тракторов подготовленных к бронировке.

б. Немедленно отправить на завод N264 чертежи и технические условия на бронедетали.

в. Отгрузить СТЗ 500 комплектов вооружения (пушки, пулеметы, боеприпасы).

г. Обеспечить завод покупными изделиями.

Поставку корпусов для СТЗ начать не позднее 1 октября по следующему графику: первая пятидневка — 10 штук в сутки, вторая пятидневка — 15 штук в сутки, далее 20 и более…»



Вполне естественно, что выполнить такой объём работ сталинградцы не могли физически. После оккупации Харькова производство танков Т-34 продолжалось только на СТЗ и открывать ещё одну линию для сборки бронетракторов не имелось возможности. Тем не менее, осенью 1941 года, в Сталинграде было выпущено несколько ХТЗ-16. По всей видимости, были использованы заготовки по бронекорпусам, эвакуированные в октябре из Харькова, однако установить точное количество выпущенных на СТЗ бронетраткоров ХТЗ-16 пока не представляется возможным. Предположительно в Сталинграде было собрано около 30 машин.



По сути, бронетрактора ХТЗ-16 относились не к танкам, а скорее к импровизированным самоходным установкам, первоначальной задачей которых являлось “выбивание” бронетехники противника. Как показал опыт боёв, в течении всего 1941 года бронебойные снаряды 45-мм пушки 20К уверенно поражали любой немецкий танк на дистанции 200-300 метров, так что, по части вооружения инженеры НАТИ и ХТЗ не прогадали. Другое дело – крайне ограниченные сектора наведения орудия и невозможность ведения кругового обстрела без разворота машины. Впрочем, большая часть немецких самоходок того времени тоже “грешила” именно этим.



О боевом применении ХТЗ-16 никакой детальной информации не сохранилось. Нет даже полных данных о том, как отгружалась готовая продукция и в какие бронетанковые части она направлялась. Вероятно, первой бронетракторы получила противотанковая рота 14-й танковой бригады, куда в сентября поступило восемь ХТЗ-16. В тот же период 10-15 бронетракторов, в составе отдельного дивизиона, принимали участие в обороне Полтавы. В обоих случаях все ХТЗ-16 были безвозвратно потеряны.
Из достоверных сведений также сохранились некоторые документы об обороне Харькова в октябре 1941 года. Для защиты города силы были выделены довольно скромные, а по танкам и бронемашинам немцы имели абсолютное преимущество. Эта парадоксальная ситуация возникла “благодаря” действиям советского командования, допустившего прорыв немецких войск в районе Вязьмы и Брянска. Практически все харьковские танки были отправлены на западное направление, в то время как сам Харьков остался почти без бронетехники. И всё же, защитникам города удалось в прямом смысле этого слова “наскрести” целый танковый батальон (“отдельный противотанковый отряд”) из 47 единиц танков и бронемашин. Состав этого подразделения получился очень оригинальным – достаточно сказать, что для его формирования пришлось взять из “учебок” 25 более-менее боеспособных танкеток Т-27. Вторыми по численности оказались бронетраткора ХТЗ-16 в количестве 13 единиц. Также из ремонта были возвращены четыре танка Т-35 и пять легких танков Т-26 выпуска 1933-1938 гг.

На момент первого штурма Харькова общая численность войск гарнизона города Харькова составляла 19 898 человек при 120 орудиях и миномётов. В течении 23-24 октября советские войска постоянно отступали и оказали упорное (или, если более точно — хорошо организованное) сопротивление только отойдя к центру города. В целом, организованной обороны не получилось. Бои практически сразу приняли очаговый характер, а “отдельный противотанковый отряд” был в буквальном смысле этого слова “раздёрган” по частям. Вначале его разделили на две группы – одна располагалась на границе Октябрьского и Червонобаварского секторов обороны, а вторая была сосредоточена на стыке Октябрьского, Сталинского и Червонозаводского секторов. Судя по воспоминаниям участников боёв бронетракторы вошли в состав второй группы, вместе с некоторым количеством Т-26 и (предположительно) двумя Т-35. Именно им в скором времени предстояло выдержать основную тяжесть городских боёв. При отступлении советских войск вся бронетехника была брошена и, по возможности, выведена из строя.

Также имеются данные о боевом применении харьковских бронетракторов на другом участке Восточного фронта. В середине осени 1941 года десять ХТЗ-16 были переданы 133-й танковой бригаде, с конца октября воевавшей на Брянском фронте. Между тем, в большинстве доступных документов отмечается, что бригада была полностью укомплектована танками харьковской сборки, но о бронетракторах там не сказано ни слова. Возможно, что ХТЗ-16 вошли не в состав 133-го танкового полка, а в состав противотанкового дивизиона и как таковыми танками не считались. В любом случае, по состоянию на 9 ноября 1941 года в официальном отчете о составе материальной части значилось два Т-20, восемь Т-34, четыре Т-26, один БТ-7, две бронемашины и 39 автомобилей.

В последнее время появилась информация об использовании ХТЗ-16 в боях под Ленинградом осенью 1941 года и в майском наступлении 1942 года под Харьковом. Не исключено, что во втором случае достоверность информации достаточно велика, хотя документальных подтверждений найти пока не удалось.



Источники:
133-я танковая бригада
В.М.Мельников «Харьков в огне сражений. Забытый 41-й». Харьков. СИМ, 2008
М.Коломиец «Бронетракторы. Часть 3», М-Хобби, №3-1997



ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАКТОРА
ХТЗ-16 обр.1941 г.

БОЕВАЯ МАССА ?
ЭКИПАЖ, чел. 2
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм ?
Ширина, мм ?
Высота, мм ?
Клиренс, мм ?
ВООРУЖЕНИЕ одна 45-мм пушка 20К и один 7,62-мм пулемет ДТ или ДП в укладке
БОЕКОМПЛЕКТ ?
ПРИБОРЫ ПРИЦЕЛИВАНИЯ телескопический прицел ТОП-1
БРОНИРОВАНИЕ лоб корпуса — 25 мм
борт корпуса — 25 мм
корма корпуса — 10 мм
крыша — 10 мм
днище — ?
ДВИГАТЕЛЬ карбюраторный, 4-цилинровый, мощностью 50 л.с.
ТРАНСМИССИЯ механического типа с зубчатой трёхходовой КПП
ХОДОВАЯ ЧАСТЬ (на один борт) 4 сдвоенных обрезиненных опорных катка, 2 поддерживающих колеса, заднее ведущее и переднее направляющее колесо, мелкозвенчатая гусеница с траками из высокомарганцовистой стали
СКОРОСТЬ ~10 км\ч
ЗАПАС ХОДА ПО ШОССЕ ~100 км
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
Угол подъёма, град. ?
Высота стенки, м ?
Глубина брода, м ?
Ширина рва, м ?
СРЕДСТВА СВЯЗИ ?



aviarmor.net

самый массовый советский бронетрактор — GunMan

Импровизированная бронетехника появилась на полях сражений уже в годы Первой мировой войны, но тогда подобные машины создавались лишь в единичных экземплярах, да и сами танки были еще настоящей экзотикой. Более массово такая техника использовалась в годы гражданской войны в Испании, но тогда речь шла в основном о создании импровизированных бронеавтомобилей на колесном шасси. В СССР же определенное распространение получили бронированные тракторы, разработка которых в стране началась еще в 1930-е годы.

Бронированный трактор, бронетрактор или эрзац-танк — это импровизированная боевая машина (чаще всего аналог бронемашины, импровизированный танк или САУ), построенная на базе обычного трактора. Причиной появления таких необычных боевых машин первоначально была низкая проходимость бронеавтомобилей. Идея создания бронеавтомобиля на тракторной базе принадлежала полковнику артиллерии Гулькевичу, который в июле 1915 года даже сумел получить патент на свое изобретение. В дальнейшем же подобные боевые машины чаще всего создавались в условиях острой нужды в бронетехнике при дефиците настоящих танков или невозможности их производства, как это произошло в СССР в первые месяцы Великой Отечественной войны.

Одним из самых массовых серийных бронетракторов в истории СССР, а возможно и во всей мировой истории, стал бронированный трактор ХТЗ-16, этот эрзац-танк также иногда называли Т-16. Он выпускался осенью 1941 года на Харьковском тракторном заводе, информация о том, что данный бронетрактор производился также на Сталинградском тракторном заводе не находит подтверждения. Боевая машина представляла собой переделку обыкновенного сельскохозяйственного гусеничного трактора СХТЗ-НАТИ, который был обшит листами броневой стали и получил стрелково-пушечное вооружение.

На протяжении 1930-1932 годов в СССР был проведен масштабный эксперимент по разработке на базе сельскохозяйственных тракторов САУ для непосредственной поддержки пехоты на поле боя. Всего было испытано порядка десяти разнообразных опытных образцов бронетракторов (Д-10, Д-11, Д-14 и другие). К весне 1932 года в Управлении моторизации и механизации РККА, получив результаты испытаний бронетракторов разных конструкций, пришли к выводу о том, что создать из обычного трактора полноценную боевую машину невозможно. Получавшаяся в процессе работы техника не могла эффективно решать поставленные перед ней боевые задачи.

Однако то, что в мирное время выглядело ненужным, в суровых реалиях войны стало казаться вполне оправданным. Тяжелые потери РККА в бронетехнике летом 1941 года заставили армейское руководство искать выход из сложившейся ситуации, использую для этого все возможные средства. Уже 20 июля 1941 года свет увидело постановление ГКО №019 «Об экранировке легких танков и о бронировании тракторов». В соответствии с данным постановлением серийное производство бронтракторов планировалось наладить на двух заводах: Харьковском тракторном заводе (ХТЗ) и Сталинградском тракторном заводе (СТЗ). Предполагалось, что импровизированные эрзац-танки получат на вооружение 45-мм пушки и будут использоваться в качестве самоходок.

Проект бронирования тракторов, как и вся необходимая для серийного производства документация, разрабатывались конструкторским бюро танкового отдела НАТИ. Данное КБ уже имело опыт работ в данной области. В июле 1941 года здесь был реализован проект установки 37-мм зенитной пушки на шасси трактора 1ТМВ. К реализации нового проекта были привлечены инженеры НАТИ А. В. Сапожников, А. М. Черепин, В. Я. Слонимский и Е. Г. Попов. Непосредственно на ХТЗ к работам подключилась группа инженеров под руководством главного конструктора М. С. Сидельникова. Для контактов с ним на месте бригада КБ танкового отдела НАТИ несколько раз совершала поездки в Харьков.

Уже в первых числах августа в НАТИ построили 4 различных образца бронетракторов с 45-мм пушками 20К на базе 1ТМВ, СТЗ-3, СХТЗ-НАТИ (сельскохозяйственный) и СТЗ-5 (транспортный). В некоторых источниках указывалось, что для выпуска бронетрактора была выбрана база СТЗ-3, об этом в частности писал Михаил Коломиец в статье «Бронетракторы. Часть 3», М-Хобби, №3-1997. В то же время Юрий Пашолок исторический консультант компании Wargaming, отмечает, что базой для бронетрактора ХТЗ-16 стал именно сельскохозяйственный трактор СХТЗ-НАТИ, в конструкцию которого пришлось вносить изменения по 27 группам узлов.

Согласно первоначальным планам в августе-сентябре 1941 года в Харькове предусматривалось собрать внушительное количество эрзац-танков — 750 ХТЗ-16. Бронедетали для них должен был поставлять Новокраматорский машиностроительный завод (НКМЗ). В свою очередь последний должен был получать бронелисты (прокат) с Мариупольского завода имени Ильича, поставки откуда шли в незначительных количествах, что тормозило процесс постройки бронетракторов. В результате к началу эвакуации НКМЗ (9 октября 1941 года) — этот завод отгрузил в Харьков порядка 100 комплектов брони для бронетракторов ХТЗ-16. При этом о количестве выпущенных в Харькове бронетраткоров ведутся споры, скорее всего, здесь успели собрать 142 бронетраткора. При этом 33 первых машины были изготовлены с использованием корпусов из неброневой стали.

Достоверно известно, что производство ХТЗ-16 было налажено лишь в начале сентября 1941 года, а уже с 18 сентября начались работы по эвакуации завода. В 20 числах октября бои шли уже как вблизи, так и непосредственно в самом Харькове. По отчетам ХТЗ в Харькове были оставлены не вывезенными при эвакуации «находящиеся в незавершенном производстве тракторные гусеничные шасси ХТЗ-16 в количестве 809 штук, их выпуск не мог быть произведен предприятием из-за недопоставки от кооперированных предприятий броневой стали и ряда деталей».

Опытный образец ХТЗ-16, август 1941 года

Конструкция клепано-сварного бронекорпуса ХТЗ-16 была предельно простой. Перед конструкторами стояла задача обеспечить надежную защиту экипажа от пуль и осколков снарядов, что и было выполнено в полном объеме. Технологически корпус бронетрактора можно было разделить на две секции. Передняя из них защищала силовую установку, она собиралась из 4-х катаных листов броневой стали, при этом лобовая бронеплита (прикрывала радиатор) была цельной и крепилась на болтах. Поступление воздуха для охлаждения двигателя и вывод отработанных газов пришлось перенести в нижнюю часть корпуса, где были установлены бронированные жалюзи. Для обслуживания силовой установки и доступа к двигателю в бортах корпуса моторного отделения имелись большие люки прямоугольной формы (по одному с каждой стороны). В задней секции ХТЗ-16 располагалось отделение управления, которое также являлось и боевым отделением.

Посадка и высадка экипажа осуществлялась через небольшую по размерам дверь, расположенную в правом борту боевого отделения. На случай аварийной эвакуации имелся также дополнительный люк в кормовой бронеплите. Еще два люка имелись в крыше корпуса, но они были больше предназначены для наблюдения за местностью на марше, в крайнем случае боевую машину можно было покинуть и через них.

Основным вооружением бронетрактора ХТЗ-16 была 45-мм пушка 20К, которая устанавливалась в лобовом бронелисте ближе к левому борту. С правой стороны в корпусе находилось место механика-водителя. Здесь был расположен небольшой открывающийся вверх люк со смотровой щелью. Специализированных смотровых танковых приборов на бронетракторе не было. Для улучшения обзорности на эрзац-танке имелись самые простые смотровые щели, расположенные по бортам боевого отделения, а также в лобовой и кормовой бронеплите. Для ведения огня из личного оружия были предусмотрены 3 бойницы, которые располагались рядом со смотровыми щелями.

Опытный образец ХТЗ-16, август 1941 года

Необходимо отметить, что бронелисты в лобовой проекции были расположены под рациональными углами наклона. В передней части лобовой лист брони толщиной 30 мм (перед мотором) был расположен под углом 20 градусов, у боевого отделения угол наклона брони удалось довести до 25 градусов. Борта корпуса по планам должны были получить бронирование 13 мм. В лобовой проекции такая броня обеспечивала надежную защиту от крупнокалиберного стрелкового оружия и 20-мм автоматических пушек. В то же время ХТЗ-16 был легкой целью для любого противотанкового орудия. Справедливости ради стоит отметить, что обеспечивать эрзац-танк противоснарядным бронированием никто и не планировал.

Как отмечает Юрий Пашолок в статье «Импровизация в промышленных масштабах» мощность тракторного двигателя 1-МА, который устанавливался на ХТЗ-16, была увеличена с 52 до 58 лошадиных сил. Рост небольшой, но с учетом возросшей массы с 5,1 до 8,6 тонн каждая дополнительная лошадиная сила была не лишней. В связи с увеличением массы из-за установки бронированного корпуса и 45-мм пушки, а также форсированием двигателя изменениям подверглась и коробка переключения передач. Также была изменена рама, ее удлинили, при этом каретки катков были расставлены по типу транспортного трактора СТЗ-5, а ленивцы вынесены вперед. С трактора СТЗ-5 разработчики позаимствовали также гусеничные ленты, как более подходящие для боевой машины. Применительно к каждому борту ходовая состояла из двух тележек с двумя спаренными опорными катками, переднего направляющего и заднего ведущего колеса, а также двух поддерживающих катков.

Уникальность ХТЗ-16 заключается не только в том, что это, скорее всего, самый массовый бронетрактор в истории, но и в том, что импровизированная боевая машина прошла полноценную программу испытаний (ходовых и огневых). Да, военные остались не в восторге от бронетрактора, но это и не удивительно, особенно в стране, в которой еще перед войной удалось развернуть производство танков Т-34 и КВ.
Согласно первоначальным планам, бронетрактор должен был преодолеть 500 километров. В ходе испытаний ХТЗ-16 прошел 470 километров, включая 240 километров по булыжному шоссе, 139 километров по проселку, 69 километров по грунтовому грейдерному шоссе и еще 22 километра в других дорожных условиях. Для импровизированной боевой машины на базе сельскохозяйственного трактора — это был достаточно приличный результат. На шоссе средняя скорость движения ХТЗ-16 достигала 17 км/ч, запас хода по шоссе оценивался в 119 км. При движении по пересеченной местности средняя скорость бронетраткора составляла 8,9 км/ч, при этом запас хода снижался до 61 километра.

ХТЗ-16, потерянный в боях

В ходе испытаний был отмечен перегрев силовой установки. Учитывая возросшую массу и тот факт, что испытания проводились при температуре окружающего воздуха почти в 30 градусов, в этом не было ничего удивительного. В ходе испытаний на проходимость ХТЗ-16 сумел преодолеть 25-градусный подъем, максимально допустимый крен составлял 24 градуса. Помимо этого бронированный трактор мог преодолевать рвы шириной 1,3 метра и вертикальную стенку высотой 0,55 м, также он мог преодолеть брод глубиной 0,6 метра. При больших углах подъема у ХТЗ-16 глох двигатель, проблема могла быть решена доливкой топлива. Помимо этого во время испытаний были отмечены случаи поломки гусениц.

Во время огневых испытаний было произведено 247 выстрелов из 45-мм пушки 20К, установленной на ХТЗ-16. Из них 147 выстрелов было сделано бронебойными снарядами. Во время испытаний кучность стрельбы оказалась ниже табличных значений. Средняя скорострельность при этом составляла до 5 выстрелов в минуту. Снижение точности стрельбы объяснялось наличием люфтов в механизме наведения орудийной установки. Вызывала нарекания и бронировка орудия, которая допускала попадание внутрь боевого отделения машины пуль и осколков снарядов и мин.

О боевом применении ХТЗ-16 детальной информации не сохранилось. Но вполне очевидно, что большая часть данных бронетракторов использовалась непосредственно в боях под Харьковом. Скорее всего, первыми данные бронетрактора получила противотанковая рота 14-й танковой бригады, куда в сентябре 1941 года было передано 8 ХТЗ-16, в тот же период еще 10-15 бронетракторов в составе отдельного дивизиона принимали участие в оборонительных боях под Полтавой. Все они были безвозвратно потеряны в боях с противником. Удивительно, что при столь незначительной серии и ограниченном применении, солдаты вермахта смогли сделать большое количество фотографий поврежденных и уничтоженных бронетракторов ХТЗ-16, большое их количество сегодня доступно в сети.

Также известно, что ХТЗ-16 приняли участие в обороне Харькова в октябре 1941 года. При этом для защиты города были выделены очень скромные силы, а по бронетехнике немцы имели абсолютное преимущество. Такая парадоксальная ситуация сложилась благодаря обстановке на фронте. Прорыв немецких войск в районе Вязьмы и Брянска вынудил отправить почти все харьковские танки на западное направление, в то же время защитники Харькова остался практически без бронетехники. Для обороны города удалось «наскрести» лишь отельный противотанковый отряд, в состав которого вошли 47 единиц различных танков и бронемашин. Состав этого соединения был довольно разношерстен: из учебных частей были взяты 25 танкеток Т-27, из ремонта удалось вернуть 5 легких танков Т-26 выпуска 1933-1938 годов и 4 многобашенных тяжелых танка Т-35. Помимо этого в состав отряда вошли 13 бронетракторов ХТЗ-16.

На момент первого штурма Харькова общая численность его гарнизона составляла чуть менее 20 тысяч человек при 120 орудиях и минометах. В течение 23-24 октября советские войска отступали под ударами немецких частей, оказав хорошо организованное сопротивление только в центре города. В целом же организованной обороны крупного промышленного центра не получилось. Практически сразу же бои в городе приняли очаговый характер, а «отдельный противотанковый отряд» был буквально «раздерган» по частям. Сначала его разделили на две группы — одна из них находилась на границе Октябрьского и Червонобаварского секторов обороны, а вторая сосредоточилась на стыке Октябрьского, Сталинского и Червонозаводского секторов. Бронетракторы ХТЗ-16, судя по воспоминаниям участников боев, вошли в состав второй группы, вместе с несколькими танками Т-26 и предположительно двумя Т-35. Именно они выдержали основную тяжесть боев в городе. Достаточно известной является фотография ХТЗ-16, который был подбит и сгорел возле здания ЦУМа. При отступлении советских войск из города вся бронетехника отряда была потеряна. Часть уничтожена во время боев, другая брошена при отступлении, по возможности ее старались вывести из строя.

Также имеется информация о том, что некоторое количество бронетракторов ХТЗ-16 в составе 133-й танковой бригады принимало участие в обороне Москвы. Помимо этого по некоторым данным последнее боевое применение ХТЗ-16 произошло при наступлении на Харьков в мае 1942 года. Основная же масса этих эрзац-танков была уничтожена в сражениях осени 1941 года. Достоверных сведений об участии этих машин в боях имеется немного, так как официальных документов того временного периода сохранилось очень мало.

Тактико-технические характеристики ХТЗ-16:
Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.
Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.
Масса — около 8,5 т.
Мощность двигателя — 58 л.с.
Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.
Запас хода — до 120 км (по шоссе).
Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.
Экипаж — 2 человека.

gunm.ru

Ящик пандоры – ХТЗ-16: самый массовый советский бронетрактор

Импровизированная бронетехника появилась на полях сражений уже в годы Первой мировой войны, но тогда подобные машины создавались лишь в единичных экземплярах, да и сами танки были еще настоящей экзотикой. Более массово такая техника использовалась в годы гражданской войны в Испании, но тогда речь шла в основном о создании импровизированных бронеавтомобилей на колесном шасси. В СССР же определенное распространение получили бронированные тракторы, разработка которых в стране началась еще в 1930-е годы.

Бронированный трактор, бронетрактор или эрзац-танк — это импровизированная боевая машина (чаще всего аналог бронемашины, импровизированный танк или САУ), построенная на базе обычного трактора. Причиной появления таких необычных боевых машин первоначально была низкая проходимость бронеавтомобилей. Идея создания бронеавтомобиля на тракторной базе принадлежала полковнику артиллерии Гулькевичу, который в июле 1915 года даже сумел получить патент на свое изобретение. В дальнейшем же подобные боевые машины чаще всего создавались в условиях острой нужды в бронетехнике при дефиците настоящих танков или невозможности их производства, как это произошло в СССР в первые месяцы Великой Отечественной войны.

Одним из самых массовых серийных бронетракторов в истории СССР, а возможно и во всей мировой истории, стал бронированный трактор ХТЗ-16, этот эрзац-танк также иногда называли Т-16. Он выпускался осенью 1941 года на Харьковском тракторном заводе, информация о том, что данный бронетрактор производился также на Сталинградском тракторном заводе не находит подтверждения. Боевая машина представляла собой переделку обыкновенного сельскохозяйственного гусеничного трактора СХТЗ-НАТИ, который был обшит листами броневой стали и получил стрелково-пушечное вооружение.

На протяжении 1930-1932 годов в СССР был проведен масштабный эксперимент по разработке на базе сельскохозяйственных тракторов САУ для непосредственной поддержки пехоты на поле боя. Всего было испытано порядка десяти разнообразных опытных образцов бронетракторов (Д-10, Д-11, Д-14 и другие). К весне 1932 года в Управлении моторизации и механизации РККА, получив результаты испытаний бронетракторов разных конструкций, пришли к выводу о том, что создать из обычного трактора полноценную боевую машину невозможно. Получавшаяся в процессе работы техника не могла эффективно решать поставленные перед ней боевые задачи.

Однако то, что в мирное время выглядело ненужным, в суровых реалиях войны стало казаться вполне оправданным. Тяжелые потери РККА в бронетехнике летом 1941 года заставили армейское руководство искать выход из сложившейся ситуации, использую для этого все возможные средства. Уже 20 июля 1941 года свет увидело постановление ГКО №019 «Об экранировке легких танков и о бронировании тракторов». В соответствии с данным постановлением серийное производство бронтракторов планировалось наладить на двух заводах: Харьковском тракторном заводе (ХТЗ) и Сталинградском тракторном заводе (СТЗ). Предполагалось, что импровизированные эрзац-танки получат на вооружение 45-мм пушки и будут использоваться в качестве самоходок.

Проект бронирования тракторов, как и вся необходимая для серийного производства документация, разрабатывались конструкторским бюро танкового отдела НАТИ. Данное КБ уже имело опыт работ в данной области. В июле 1941 года здесь был реализован проект установки 37-мм зенитной пушки на шасси трактора 1ТМВ. К реализации нового проекта были привлечены инженеры НАТИ А. В. Сапожников, А. М. Черепин, В. Я. Слонимский и Е. Г. Попов. Непосредственно на ХТЗ к работам подключилась группа инженеров под руководством главного конструктора М. С. Сидельникова. Для контактов с ним на месте бригада КБ танкового отдела НАТИ несколько раз совершала поездки в Харьков.

Уже в первых числах августа в НАТИ построили 4 различных образца бронетракторов с 45-мм пушками 20К на базе 1ТМВ, СТЗ-3, СХТЗ-НАТИ (сельскохозяйственный) и СТЗ-5 (транспортный). В некоторых источниках указывалось, что для выпуска бронетрактора была выбрана база СТЗ-3, об этом в частности писал Михаил Коломиец в статье «Бронетракторы. Часть 3», М-Хобби, №3-1997. В то же время Юрий Пашолок исторический консультант компании Wargaming, отмечает, что базой для бронетрактора ХТЗ-16 стал именно сельскохозяйственный трактор СХТЗ-НАТИ, в конструкцию которого пришлось вносить изменения по 27 группам узлов.

Согласно первоначальным планам в августе-сентябре 1941 года в Харькове предусматривалось собрать внушительное количество эрзац-танков — 750 ХТЗ-16. Бронедетали для них должен был поставлять Новокраматорский машиностроительный завод (НКМЗ). В свою очередь последний должен был получать бронелисты (прокат) с Мариупольского завода имени Ильича, поставки откуда шли в незначительных количествах, что тормозило процесс постройки бронетракторов. В результате к началу эвакуации НКМЗ (9 октября 1941 года) — этот завод отгрузил в Харьков порядка 100 комплектов брони для бронетракторов ХТЗ-16. При этом о количестве выпущенных в Харькове бронетраткоров ведутся споры, скорее всего, здесь успели собрать 142 бронетраткора. При этом 33 первых машины были изготовлены с использованием корпусов из неброневой стали.

Достоверно известно, что производство ХТЗ-16 было налажено лишь в начале сентября 1941 года, а уже с 18 сентября начались работы по эвакуации завода. В 20 числах октября бои шли уже как вблизи, так и непосредственно в самом Харькове. По отчетам ХТЗ в Харькове были оставлены не вывезенными при эвакуации «находящиеся в незавершенном производстве тракторные гусеничные шасси ХТЗ-16 в количестве 809 штук, их выпуск не мог быть произведен предприятием из-за недопоставки от кооперированных предприятий броневой стали и ряда деталей».

Конструкция клепано-сварного бронекорпуса ХТЗ-16 была предельно простой. Перед конструкторами стояла задача обеспечить надежную защиту экипажа от пуль и осколков снарядов, что и было выполнено в полном объеме. Технологически корпус бронетрактора можно было разделить на две секции. Передняя из них защищала силовую установку, она собиралась из 4-х катаных листов броневой стали, при этом лобовая бронеплита (прикрывала радиатор) была цельной и крепилась на болтах. Поступление воздуха для охлаждения двигателя и вывод отработанных газов пришлось перенести в нижнюю часть корпуса, где были установлены бронированные жалюзи. Для обслуживания силовой установки и доступа к двигателю в бортах корпуса моторного отделения имелись большие люки прямоугольной формы (по одному с каждой стороны). В задней секции ХТЗ-16 располагалось отделение управления, которое также являлось и боевым отделением.

Посадка и высадка экипажа осуществлялась через небольшую по размерам дверь, расположенную в правом борту боевого отделения. На случай аварийной эвакуации имелся также дополнительный люк в кормовой бронеплите. Еще два люка имелись в крыше корпуса, но они были больше предназначены для наблюдения за местностью на марше, в крайнем случае боевую машину можно было покинуть и через них.

Основным вооружением бронетрактора ХТЗ-16 была 45-мм пушка 20К, которая устанавливалась в лобовом бронелисте ближе к левому борту. С правой стороны в корпусе находилось место механика-водителя. Здесь был расположен небольшой открывающийся вверх люк со смотровой щелью. Специализированных смотровых танковых приборов на бронетракторе не было. Для улучшения обзорности на эрзац-танке имелись самые простые смотровые щели, расположенные по бортам боевого отделения, а также в лобовой и кормовой бронеплите. Для ведения огня из личного оружия были предусмотрены 3 бойницы, которые располагались рядом со смотровыми щелями.

Необходимо отметить, что бронелисты в лобовой проекции были расположены под рациональными углами наклона. В передней части лобовой лист брони толщиной 30 мм (перед мотором) был расположен под углом 20 градусов, у боевого отделения угол наклона брони удалось довести до 25 градусов. Борта корпуса по планам должны были получить бронирование 13 мм. В лобовой проекции такая броня обеспечивала надежную защиту от крупнокалиберного стрелкового оружия и 20-мм автоматических пушек. В то же время ХТЗ-16 был легкой целью для любого противотанкового орудия. Справедливости ради стоит отметить, что обеспечивать эрзац-танк противоснарядным бронированием никто и не планировал.

Как отмечает Юрий Пашолок в статье «Импровизация в промышленных масштабах» мощность тракторного двигателя 1-МА, который устанавливался на ХТЗ-16, была увеличена с 52 до 58 лошадиных сил. Рост небольшой, но с учетом возросшей массы с 5,1 до 8,6 тонн каждая дополнительная лошадиная сила была не лишней. В связи с увеличением массы из-за установки бронированного корпуса и 45-мм пушки, а также форсированием двигателя изменениям подверглась и коробка переключения передач. Также была изменена рама, ее удлинили, при этом каретки катков были расставлены по типу транспортного трактора СТЗ-5, а ленивцы вынесены вперед. С трактора СТЗ-5 разработчики позаимствовали также гусеничные ленты, как более подходящие для боевой машины. Применительно к каждому борту ходовая состояла из двух тележек с двумя спаренными опорными катками, переднего направляющего и заднего ведущего колеса, а также двух поддерживающих катков.

Уникальность ХТЗ-16 заключается не только в том, что это, скорее всего, самый массовый бронетрактор в истории, но и в том, что импровизированная боевая машина прошла полноценную программу испытаний (ходовых и огневых). Да, военные остались не в восторге от бронетрактора, но это и не удивительно, особенно в стране, в которой еще перед войной удалось развернуть производство танков Т-34 и КВ.

Согласно первоначальным планам, бронетрактор должен был преодолеть 500 километров. В ходе испытаний ХТЗ-16 прошел 470 километров, включая 240 километров по булыжному шоссе, 139 километров по проселку, 69 километров по грунтовому грейдерному шоссе и еще 22 километра в других дорожных условиях. Для импровизированной боевой машины на базе сельскохозяйственного трактора — это был достаточно приличный результат. На шоссе средняя скорость движения ХТЗ-16 достигала 17 км/ч, запас хода по шоссе оценивался в 119 км. При движении по пересеченной местности средняя скорость бронетраткора составляла 8,9 км/ч, при этом запас хода снижался до 61 километра.

В ходе испытаний был отмечен перегрев силовой установки. Учитывая возросшую массу и тот факт, что испытания проводились при температуре окружающего воздуха почти в 30 градусов, в этом не было ничего удивительного. В ходе испытаний на проходимость ХТЗ-16 сумел преодолеть 25-градусный подъем, максимально допустимый крен составлял 24 градуса. Помимо этого бронированный трактор мог преодолевать рвы шириной 1,3 метра и вертикальную стенку высотой 0,55 м, также он мог преодолеть брод глубиной 0,6 метра. При больших углах подъема у ХТЗ-16 глох двигатель, проблема могла быть решена доливкой топлива. Помимо этого во время испытаний были отмечены случаи поломки гусениц.

Во время огневых испытаний было произведено 247 выстрелов из 45-мм пушки 20К, установленной на ХТЗ-16. Из них 147 выстрелов было сделано бронебойными снарядами. Во время испытаний кучность стрельбы оказалась ниже табличных значений. Средняя скорострельность при этом составляла до 5 выстрелов в минуту. Снижение точности стрельбы объяснялось наличием люфтов в механизме наведения орудийной установки. Вызывала нарекания и бронировка орудия, которая допускала попадание внутрь боевого отделения машины пуль и осколков снарядов и мин.

О боевом применении ХТЗ-16 детальной информации не сохранилось. Но вполне очевидно, что большая часть данных бронетракторов использовалась непосредственно в боях под Харьковом. Скорее всего, первыми данные бронетрактора получила противотанковая рота 14-й танковой бригады, куда в сентябре 1941 года было передано 8 ХТЗ-16, в тот же период еще 10-15 бронетракторов в составе отдельного дивизиона принимали участие в оборонительных боях под Полтавой. Все они были безвозвратно потеряны в боях с противником. Удивительно, что при столь незначительной серии и ограниченном применении, солдаты вермахта смогли сделать большое количество фотографий поврежденных и уничтоженных бронетракторов ХТЗ-16, большое их количество сегодня доступно в сети.

Также известно, что ХТЗ-16 приняли участие в обороне Харькова в октябре 1941 года. При этом для защиты города были выделены очень скромные силы, а по бронетехнике немцы имели абсолютное преимущество. Такая парадоксальная ситуация сложилась благодаря обстановке на фронте. Прорыв немецких войск в районе Вязьмы и Брянска вынудил отправить почти все харьковские танки на западное направление, в то же время защитники Харькова остался практически без бронетехники. Для обороны города удалось «наскрести» лишь отельный противотанковый отряд, в состав которого вошли 47 единиц различных танков и бронемашин. Состав этого соединения был довольно разношерстен: из учебных частей были взяты 25 танкеток Т-27, из ремонта удалось вернуть 5 легких танков Т-26 выпуска 1933-1938 годов и 4 многобашенных тяжелых танка Т-35. Помимо этого в состав отряда вошли 13 бронетракторов ХТЗ-16.

На момент первого штурма Харькова общая численность его гарнизона составляла чуть менее 20 тысяч человек при 120 орудиях и минометах. В течение 23-24 октября советские войска отступали под ударами немецких частей, оказав хорошо организованное сопротивление только в центре города. В целом же организованной обороны крупного промышленного центра не получилось. Практически сразу же бои в городе приняли очаговый характер, а «отдельный противотанковый отряд» был буквально «раздерган» по частям. Сначала его разделили на две группы — одна из них находилась на границе Октябрьского и Червонобаварского секторов обороны, а вторая сосредоточилась на стыке Октябрьского, Сталинского и Червонозаводского секторов. Бронетракторы ХТЗ-16, судя по воспоминаниям участников боев, вошли в состав второй группы, вместе с несколькими танками Т-26 и предположительно двумя Т-35. Именно они выдержали основную тяжесть боев в городе. Достаточно известной является фотография ХТЗ-16, который был подбит и сгорел возле здания ЦУМа. При отступлении советских войск из города вся бронетехника отряда была потеряна. Часть уничтожена во время боев, другая брошена при отступлении, по возможности ее старались вывести из строя.

Также имеется информация о том, что некоторое количество бронетракторов ХТЗ-16 в составе 133-й танковой бригады принимало участие в обороне Москвы. Помимо этого по некоторым данным последнее боевое применение ХТЗ-16 произошло при наступлении на Харьков в мае 1942 года. Основная же масса этих эрзац-танков была уничтожена в сражениях осени 1941 года. Достоверных сведений об участии этих машин в боях имеется немного, так как официальных документов того временного периода сохранилось очень мало.

Тактико-технические характеристики ХТЗ-16:

Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.
Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.
Масса — около 8,5 т.
Мощность двигателя — 58 л.с.
Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.
Запас хода — до 120 км (по шоссе).
Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.
Экипаж — 2 человека.

Автор: Юферев Сергей

Источник: nnm.me

pandoraopen.ru

ХТЗ-16: самый массовый советский бронетрактор: picturehistory — LiveJournal

Импровизированная бронетехника появилась на полях сражений уже в годы Первой мировой войны, но тогда подобные машины создавались лишь в единичных экземплярах, да и сами танки были еще настоящей экзотикой. Более массово такая техника использовалась в годы гражданской войны в Испании, но тогда речь шла в основном о создании импровизированных бронеавтомобилей на колесном шасси. В СССР же определенное распространение получили бронированные тракторы, разработка которых в стране началась еще в 1930-е годы.

Бронированный трактор, бронетрактор или эрзац-танк — это импровизированная боевая машина (чаще всего аналог бронемашины, импровизированный танк или САУ), построенная на базе обычного трактора. Причиной появления таких необычных боевых машин первоначально была низкая проходимость бронеавтомобилей. Идея создания бронеавтомобиля на тракторной базе принадлежала полковнику артиллерии Гулькевичу, который в июле 1915 года даже сумел получить патент на свое изобретение. В дальнейшем же подобные боевые машины чаще всего создавались в условиях острой нужды в бронетехнике при дефиците настоящих танков или невозможности их производства, как это произошло в СССР в первые месяцы Великой Отечественной войны.


Одним из самых массовых серийных бронетракторов в истории СССР, а возможно и во всей мировой истории, стал бронированный трактор ХТЗ-16, этот эрзац-танк также иногда называли Т-16. Он выпускался осенью 1941 года на Харьковском тракторном заводе, информация о том, что данный бронетрактор производился также на Сталинградском тракторном заводе не находит подтверждения. Боевая машина представляла собой переделку обыкновенного сельскохозяйственного гусеничного трактора СХТЗ-НАТИ, который был обшит листами броневой стали и получил стрелково-пушечное вооружение.

СХТЗ-НАТИ


На протяжении 1930-1932 годов в СССР был проведен масштабный эксперимент по разработке на базе сельскохозяйственных тракторов САУ для непосредственной поддержки пехоты на поле боя. Всего было испытано порядка десяти разнообразных опытных образцов бронетракторов (Д-10, Д-11, Д-14 и другие). К весне 1932 года в Управлении моторизации и механизации РККА, получив результаты испытаний бронетракторов разных конструкций, пришли к выводу о том, что создать из обычного трактора полноценную боевую машину невозможно. Получавшаяся в процессе работы техника не могла эффективно решать поставленные перед ней боевые задачи.

Однако то, что в мирное время выглядело ненужным, в суровых реалиях войны стало казаться вполне оправданным. Тяжелые потери РККА в бронетехнике летом 1941 года заставили армейское руководство искать выход из сложившейся ситуации, использую для этого все возможные средства. Уже 20 июля 1941 года свет увидело постановление ГКО №019 «Об экранировке легких танков и о бронировании тракторов». В соответствии с данным постановлением серийное производство бронтракторов планировалось наладить на двух заводах: Харьковском тракторном заводе (ХТЗ) и Сталинградском тракторном заводе (СТЗ). Предполагалось, что импровизированные эрзац-танки получат на вооружение 45-мм пушки и будут использоваться в качестве самоходок.

Проект бронирования тракторов, как и вся необходимая для серийного производства документация, разрабатывались конструкторским бюро танкового отдела НАТИ. Данное КБ уже имело опыт работ в данной области. В июле 1941 года здесь был реализован проект установки 37-мм зенитной пушки на шасси трактора 1ТМВ. К реализации нового проекта были привлечены инженеры НАТИ А. В. Сапожников, А. М. Черепин, В. Я. Слонимский и Е. Г. Попов. Непосредственно на ХТЗ к работам подключилась группа инженеров под руководством главного конструктора М. С. Сидельникова. Для контактов с ним на месте бригада КБ танкового отдела НАТИ несколько раз совершала поездки в Харьков.

ХТЗ-16 модель


Уже в первых числах августа в НАТИ построили 4 различных образца бронетракторов с 45-мм пушками 20К на базе 1ТМВ, СТЗ-3, СХТЗ-НАТИ (сельскохозяйственный) и СТЗ-5 (транспортный). В некоторых источниках указывалось, что для выпуска бронетрактора была выбрана база СТЗ-3, об этом в частности писал Михаил Коломиец в статье «Бронетракторы. Часть 3», М-Хобби, №3-1997. В то же время Юрий Пашолок исторический консультант компании Wargaming, отмечает, что базой для бронетрактора ХТЗ-16 стал именно сельскохозяйственный трактор СХТЗ-НАТИ, в конструкцию которого пришлось вносить изменения по 27 группам узлов.

Согласно первоначальным планам в августе-сентябре 1941 года в Харькове предусматривалось собрать внушительное количество эрзац-танков — 750 ХТЗ-16. Бронедетали для них должен был поставлять Новокраматорский машиностроительный завод (НКМЗ). В свою очередь последний должен был получать бронелисты (прокат) с Мариупольского завода имени Ильича, поставки откуда шли в незначительных количествах, что тормозило процесс постройки бронетракторов. В результате к началу эвакуации НКМЗ (9 октября 1941 года) — этот завод отгрузил в Харьков порядка 100 комплектов брони для бронетракторов ХТЗ-16. При этом о количестве выпущенных в Харькове бронетраткоров ведутся споры, скорее всего, здесь успели собрать 142 бронетраткора. При этом 33 первых машины были изготовлены с использованием корпусов из неброневой стали.

Достоверно известно, что производство ХТЗ-16 было налажено лишь в начале сентября 1941 года, а уже с 18 сентября начались работы по эвакуации завода. В 20 числах октября бои шли уже как вблизи, так и непосредственно в самом Харькове. По отчетам ХТЗ в Харькове были оставлены не вывезенными при эвакуации «находящиеся в незавершенном производстве тракторные гусеничные шасси ХТЗ-16 в количестве 809 штук, их выпуск не мог быть произведен предприятием из-за недопоставки от кооперированных предприятий броневой стали и ряда деталей».

Опытный образец ХТЗ-16, август 1941 года


Конструкция клепано-сварного бронекорпуса ХТЗ-16 была предельно простой. Перед конструкторами стояла задача обеспечить надежную защиту экипажа от пуль и осколков снарядов, что и было выполнено в полном объеме. Технологически корпус бронетрактора можно было разделить на две секции. Передняя из них защищала силовую установку, она собиралась из 4-х катаных листов броневой стали, при этом лобовая бронеплита (прикрывала радиатор) была цельной и крепилась на болтах. Поступление воздуха для охлаждения двигателя и вывод отработанных газов пришлось перенести в нижнюю часть корпуса, где были установлены бронированные жалюзи. Для обслуживания силовой установки и доступа к двигателю в бортах корпуса моторного отделения имелись большие люки прямоугольной формы (по одному с каждой стороны). В задней секции ХТЗ-16 располагалось отделение управления, которое также являлось и боевым отделением.

Посадка и высадка экипажа осуществлялась через небольшую по размерам дверь, расположенную в правом борту боевого отделения. На случай аварийной эвакуации имелся также дополнительный люк в кормовой бронеплите. Еще два люка имелись в крыше корпуса, но они были больше предназначены для наблюдения за местностью на марше, в крайнем случае боевую машину можно было покинуть и через них.

Основным вооружением бронетрактора ХТЗ-16 была 45-мм пушка 20К, которая устанавливалась в лобовом бронелисте ближе к левому борту. С правой стороны в корпусе находилось место механика-водителя. Здесь был расположен небольшой открывающийся вверх люк со смотровой щелью. Специализированных смотровых танковых приборов на бронетракторе не было. Для улучшения обзорности на эрзац-танке имелись самые простые смотровые щели, расположенные по бортам боевого отделения, а также в лобовой и кормовой бронеплите. Для ведения огня из личного оружия были предусмотрены 3 бойницы, которые располагались рядом со смотровыми щелями.


Необходимо отметить, что бронелисты в лобовой проекции были расположены под рациональными углами наклона. В передней части лобовой лист брони толщиной 30 мм (перед мотором) был расположен под углом 20 градусов, у боевого отделения угол наклона брони удалось довести до 25 градусов. Борта корпуса по планам должны были получить бронирование 13 мм. В лобовой проекции такая броня обеспечивала надежную защиту от крупнокалиберного стрелкового оружия и 20-мм автоматических пушек. В то же время ХТЗ-16 был легкой целью для любого противотанкового орудия. Справедливости ради стоит отметить, что обеспечивать эрзац-танк противоснарядным бронированием никто и не планировал.

Как отмечает Юрий Пашолок в статье « Импровизация в промышленных масштабах » мощность тракторного двигателя 1-МА, который устанавливался на ХТЗ-16, была увеличена с 52 до 58 лошадиных сил. Рост небольшой, но с учетом возросшей массы с 5,1 до 8,6 тонн каждая дополнительная лошадиная сила была не лишней. В связи с увеличением массы из-за установки бронированного корпуса и 45-мм пушки, а также форсированием двигателя изменениям подверглась и коробка переключения передач. Также была изменена рама, ее удлинили, при этом каретки катков были расставлены по типу транспортного трактора СТЗ-5, а ленивцы вынесены вперед. С трактора СТЗ-5 разработчики позаимствовали также гусеничные ленты, как более подходящие для боевой машины. Применительно к каждому борту ходовая состояла из двух тележек с двумя спаренными опорными катками, переднего направляющего и заднего ведущего колеса, а также двух поддерживающих катков.

Уникальность ХТЗ-16 заключается не только в том, что это, скорее всего, самый массовый бронетрактор в истории, но и в том, что импровизированная боевая машина прошла полноценную программу испытаний (ходовых и огневых). Да, военные остались не в восторге от бронетрактора, но это и не удивительно, особенно в стране, в которой еще перед войной удалось развернуть производство танков Т-34 и КВ.
Согласно первоначальным планам, бронетрактор должен был преодолеть 500 километров. В ходе испытаний ХТЗ-16 прошел 470 километров, включая 240 километров по булыжному шоссе, 139 километров по проселку, 69 километров по грунтовому грейдерному шоссе и еще 22 километра в других дорожных условиях. Для импровизированной боевой машины на базе сельскохозяйственного трактора — это был достаточно приличный результат. На шоссе средняя скорость движения ХТЗ-16 достигала 17 км/ч, запас хода по шоссе оценивался в 119 км. При движении по пересеченной местности средняя скорость бронетраткора составляла 8,9 км/ч, при этом запас хода снижался до 61 километра.

ХТЗ-16, потерянный в боях


В ходе испытаний был отмечен перегрев силовой установки. Учитывая возросшую массу и тот факт, что испытания проводились при температуре окружающего воздуха почти в 30 градусов, в этом не было ничего удивительного. В ходе испытаний на проходимость ХТЗ-16 сумел преодолеть 25-градусный подъем, максимально допустимый крен составлял 24 градуса. Помимо этого бронированный трактор мог преодолевать рвы шириной 1,3 метра и вертикальную стенку высотой 0,55 м, также он мог преодолеть брод глубиной 0,6 метра. При больших углах подъема у ХТЗ-16 глох двигатель, проблема могла быть решена доливкой топлива. Помимо этого во время испытаний были отмечены случаи поломки гусениц.

Во время огневых испытаний было произведено 247 выстрелов из 45-мм пушки 20К, установленной на ХТЗ-16. Из них 147 выстрелов было сделано бронебойными снарядами. Во время испытаний кучность стрельбы оказалась ниже табличных значений. Средняя скорострельность при этом составляла до 5 выстрелов в минуту. Снижение точности стрельбы объяснялось наличием люфтов в механизме наведения орудийной установки. Вызывала нарекания и бронировка орудия, которая допускала попадание внутрь боевого отделения машины пуль и осколков снарядов и мин.

О боевом применении ХТЗ-16 детальной информации не сохранилось. Но вполне очевидно, что большая часть данных бронетракторов использовалась непосредственно в боях под Харьковом. Скорее всего, первыми данные бронетрактора получила противотанковая рота 14-й танковой бригады, куда в сентябре 1941 года было передано 8 ХТЗ-16, в тот же период еще 10-15 бронетракторов в составе отдельного дивизиона принимали участие в оборонительных боях под Полтавой. Все они были безвозвратно потеряны в боях с противником. Удивительно, что при столь незначительной серии и ограниченном применении, солдаты вермахта смогли сделать большое количество фотографий поврежденных и уничтоженных бронетракторов ХТЗ-16, большое их количество сегодня доступно в сети.

ХТЗ-16, потерянный в боях


Также известно, что ХТЗ-16 приняли участие в обороне Харькова в октябре 1941 года. При этом для защиты города были выделены очень скромные силы, а по бронетехнике немцы имели абсолютное преимущество. Такая парадоксальная ситуация сложилась благодаря обстановке на фронте. Прорыв немецких войск в районе Вязьмы и Брянска вынудил отправить почти все харьковские танки на западное направление, в то же время защитники Харькова остался практически без бронетехники. Для обороны города удалось «наскрести» лишь отельный противотанковый отряд, в состав которого вошли 47 единиц различных танков и бронемашин. Состав этого соединения был довольно разношерстен: из учебных частей были взяты 25 танкеток Т-27, из ремонта удалось вернуть 5 легких танков Т-26 выпуска 1933-1938 годов и 4 многобашенных тяжелых танка Т-35. Помимо этого в состав отряда вошли 13 бронетракторов ХТЗ-16.

На момент первого штурма Харькова общая численность его гарнизона составляла чуть менее 20 тысяч человек при 120 орудиях и минометах. В течение 23-24 октября советские войска отступали под ударами немецких частей, оказав хорошо организованное сопротивление только в центре города. В целом же организованной обороны крупного промышленного центра не получилось. Практически сразу же бои в городе приняли очаговый характер, а «отдельный противотанковый отряд» был буквально «раздерган» по частям. Сначала его разделили на две группы — одна из них находилась на границе Октябрьского и Червонобаварского секторов обороны, а вторая сосредоточилась на стыке Октябрьского, Сталинского и Червонозаводского секторов. Бронетракторы ХТЗ-16, судя по воспоминаниям участников боев, вошли в состав второй группы, вместе с несколькими танками Т-26 и предположительно двумя Т-35. Именно они выдержали основную тяжесть боев в городе. Достаточно известной является фотография ХТЗ-16, который был подбит и сгорел возле здания ЦУМа. При отступлении советских войск из города вся бронетехника отряда была потеряна. Часть уничтожена во время боев, другая брошена при отступлении, по возможности ее старались вывести из строя.

ХТЗ-16, подбитый и сгоревший возле ЦУМа в Харькове в октябре 1941 года, экипаж погиб. Фото: waralbum.ru


Также имеется информация о том, что некоторое количество бронетракторов ХТЗ-16 в составе 133-й танковой бригады принимало участие в обороне Москвы. Помимо этого по некоторым данным последнее боевое применение ХТЗ-16 произошло при наступлении на Харьков в мае 1942 года. Основная же масса этих эрзац-танков была уничтожена в сражениях осени 1941 года. Достоверных сведений об участии этих машин в боях имеется немного, так как официальных документов того временного периода сохранилось очень мало.

Тактико-технические характеристики ХТЗ-16:
Габаритные размеры: длина — 3,8 м, ширина — 1,9 м, высота — 2,3 м.
Бронирование: лоб корпуса — до 30 мм, лоб рубки — 25 мм, борта — 10-13 мм.
Масса — около 8,5 т.
Мощность двигателя — 58 л.с.
Максимальная скорость — 15-20 км/ч (по шоссе), до 9 км/ч по пересеченной местности.
Запас хода — до 120 км (по шоссе).
Вооружение — 45-мм пушка 20К, один 7,62-мм пулемет ДТ.
Экипаж — 2 человека.


См.также:

Бронетрактор Н.А. Гулькевича

Героическая оборона Одессы: только факты

Железный кулак РККА.

Танковый музей в Кубинке

Немецкие танки. Уникальные и парадоксальные

picturehistory.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
