«Хибины» против «Иджиса». Возвращение американского эсминца в Чёрное море

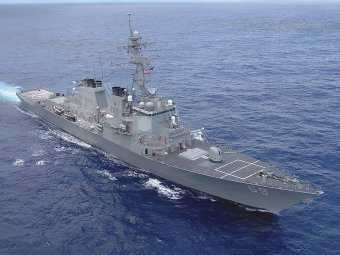

26 декабря 2014 года в проливе Босфор мелькнули очертания знакомого корабля. Высокий “атлантический” нос, восьмигранная призма надстройки, лихо заваленная фок-мачта, подчеркивающая стремительный силуэт Иджис-эсминца… В Черное море вернулся старый знакомый — USS Donald Cook (DDG-75). Ракетный эсминец ВМС США, ставший известным после громкого инцидента в апреле 2014 года.

Впрочем, “громким” тот инцидент стал лишь по одну сторону океана. На официальном сайте эсминца “Дональд Кук” не встречается никаких упоминаний об отказе “Иджиса”, включении РЭБ “Хибины” или рапортах 27 моряков, подавших в отставку с мотивировкой “не желаем подвергать свои жизни смертельной опасности”.

Ракетный эсминец 6-го флота (приписан к военно-морской базе Рота в Испании) весь прошедший год патрулировал акваторию Средиземного моря, выполняя задачи противоракетной обороны Европы и демонстрируя гарантии поддержки союзникам США в регионе. В новогодние праздники (26.12 — 14.01) американцы решили славно отдохнуть на Черном море. За 21 день активного отдыха эсминец посетил Констанцу и Варну, провел совместные маневры с кораблем ВМС Турции и единственным уцелевшим кораблем ВМС Украины — фрегатом “Гетман Сагайдачный”, а затем, в установленный конвенцией Монтре срок, покинул акваторию Черного моря.

В связи с предшествовавшими событиями (от 12 апреля 2014 года) возникает резонный вопрос: что это “Кук” вновь забыл в наших широтах? Янки ищут новых приключений? Совсем страх потеряли. Пришли за реваншем? Или их знакомство КРЭП “Хибины” не принесло заведомых ожиданий?

90 пусковых ракетных шахт с возможностью хранения и запуска зенитных ракет любого класса — от легких ЗУР самообороны ESSM (по 4 в каждой ячейке) до космических перехватчиков SM-3. Помимо ЗУР, универсальные шахты могут быть использованы для размещения “Томагавков” и противолодочных ракетоторпед — в любой комбинации, в зависимости от предстоящих задач. ПВО эсминца в ближней зоне дополнительно обеспечивают две скорострельные зенитки “Фаланкс” (4000 выстр./мин) с наведением по данным встроенных в них РЛС. Все оружие и системы находятся под единым управлением боевой информационно-управляющий системы “Иджис” (Эгида), обеспечивающей автоматическое обнаружение, сопровождение, селекцию и уничтожение выбранных целей на воде, под водой и в воздухе, а также контролирует работу ГЭУ, систем навигации, связи, а также средств борьбы за живучесть корабля. Автоматизированный корабль-робот способен обмениваться информацией со своими “коллегами” (на сегодняшний день “Иджисы” установлены на 84 крейсерах и эсминцах ВМС США), распределять задачи и самостоятельно принимать решения в боевой обстановке.

“Donald Cook более чем способен защитить себя от двух Су-24”, — заявил полковник Стивен Уоррен из пресс-службы Пентагона.

Сияние чистой энергии

Энергетическая установка эскадренного миноносца “Арли Бёрк” состоит из четырех газовых турбин General Electric LM2500 суммарной мощностью 77 миллионов Ватт (105 тыс. л.с.), что позволяет эсминцу развивать скорость свыше 30 узлов (~55 км/ч).

Система электроснабжения “Бёрков” первой подсерии состоит из трех газотурбинных генераторов Allison 501-K34 (GTGS, Gas Turbine Generator Sets) мощностью 2,5 МВт каждый, рассредоточенных по трем отсекам (генератор №1 — отсек вспомогательных механизмов, №2 — второй турбинный отсек, №3 — отдельный генераторный отсек), что позволяет обеспечить достаточную выработку электроэнергии для обеспечения всех корабельных потребителей, включая БИУС “Иджис” и её подсистемы: в первую очередь, развитые средства обнаружения и оружие.

Трехфазная электрическая сеть, напряжение 440 В, частота 60 Гц.

Эсминцы, строившиеся в начале нового века, были оснащены новыми 3-мегаваттными генераторами. В перспективе, в случае появления сверхмощного радара ПРО AMDR (эсминцы подсерии 3), для установки дополнительного генератора придется переоборудовать один из вертолетных ангаров эсминца: напряжение в сети повысится до 4500 Вольт, что повлечет за собой значительное кол-во техпроблем, связанных с электробезопасностью и питанием обычных потребителей.

Фронтовой бомбардировщик Су-24 (и его разведывательная версия Су-24МР) оснащен двумя генераторами переменного тока ГТ30ПЧ8Б мощностью 30 кВт каждый (вырабатывают ток под напряжением 200/115 В, частота 400 Гц) и двумя генераторами постоянного тока ГСР-СТ-12/40а мощностью 12,5 кВт (номинальное напряжение 28,5 В).

Для преобразования напряжения генераторов переменного тока в трехфазный ток номинальным напряжением 36 вольт и частотой 400 Гц предусмотрено наличие двух силовых трансформаторов (трехфазный ток необходим для функционирования прицельно-навигационного оборудования).

Фазированная антенна радиолокатора AN/SPY-1 (одна из четырех). Пиковая мощность излучения 6 МВт

Станция радиоэлектронной борьбы AN/SLQ-32, известная на морском жаргоне как “Слик-32”. Входит в стандартное оснащение всех американских эсминцев

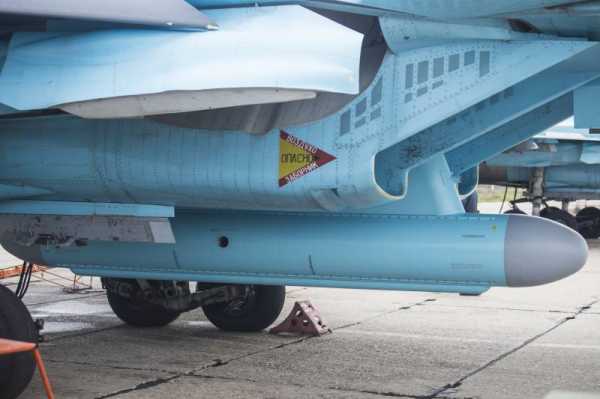

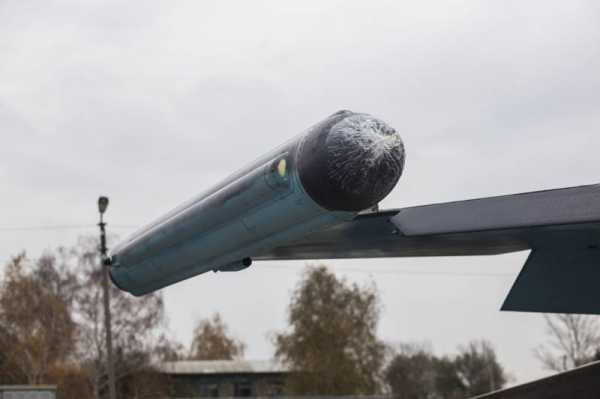

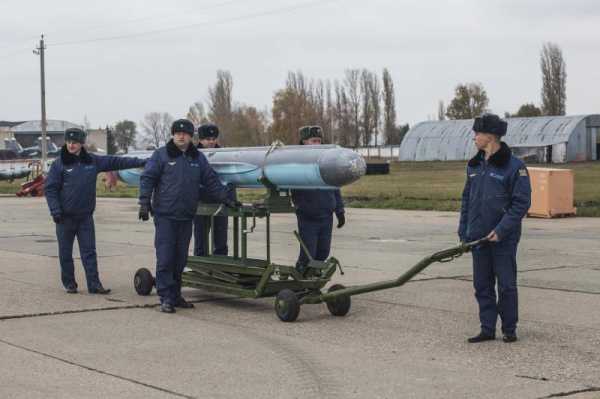

Контейнер КРЭП “Хибины” (Л175В). Длина контейнера 4950 мм. Масса 300 кг. Потребляемая мощность 3,6 кВт

Исходя из вышеперечисленных данных, возникает известный парадокс “слона и моськи”.

«Кук» еще издали засек подход «сушки», сыграл боевую тревогу и замер по боевым постам. Все шло штатно, радары считали курс сближения с целью, «Иджис» исправно управляла системами наведения. И вдруг — хлоп! Все погасло. «Иджис» не работает, экраны показывают муть, даже «Фаланксы» не могут получить целеуказание! СУ-24 тем временем прошел над палубой «Кука», сделал боевой разворот и сымитировал ракетную атаку по цели. Конечно же, успешную — ведь противодействия нет! Потом развернулся и сымитировал еще одну. И так далее — еще 10 раз! Все попытки техников оживить «Иджис» и дать целеуказания для ПВО потерпели неудачу, и только тогда, когда силуэт «сушки» растаял в дымке над российским берегом, экраны ожили, а системы наведения добросовестно показали чистое, сияющее пустотой апрельское небо.

— Из популярной статьи «Хибины» против «Иджис», или Что так сильно испугало Пентагон?” от 15 апреля 2014 года

“Хлоп!” — хороший звук. Но обычная логика почему-то подсказывает обратное: различить импульсы “Хибин” на фоне импульсов радара SPY-1 и систем РЭБ эсминца — примерно как услышать сквозь рев двигателя дыхание водителя КамАЗа.

Поэтому все сказки о “глушении”, “отключении” и каком-либо “сведении с ума” радаров системы “Иджис” импульсами, уступающими по мощности на три (!) порядка, рассчитаны на жертв ЕГЭ и не могут восприниматься всерьез.

“Сжечь” или каким-либо образом повредить электронику эсминца авиационным контейнером РЭБ не представляется возможным. Для создания импульса требуемой мощности пришлось бы подорвать вблизи корабля ядерный заряд эквивалентом в десятки и даже сотни килотонн ТНТ.

Наконец, надо отдавать себе отчет в том, что КРЭП “Хибины” — не наступательное, но чисто оборонительное оружие.

Что умеют “Хибины”

Авиационные комплексы радиоэлектронного противодействия считаются важным элементом, повышающим шансы на выживание самолетов в современных боевых условиях. Принцип работы КРЭП основан на радиопеленгации зондирующего сигнала источника облучения (радар противника) с последующим искажением параметров отражённого сигнала с целью:

— задержки обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировки истинного объекта на фоне ложных;
— затруднения измерения дальности до объекта, его скорости и углового положения;

— ухудшения характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличения времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

“Вырубить” радар противника с помощью КРЭП “Хибины” невозможно (такой задачи даже не ставится), но, действуя в локальном масштабе, вполне возможно превратить “сушку” в “трудную мишень”, подарив пилотам несколько драгоценных минут для выполнения задачи в зоне действия авиации и ПВО противника.

Теперь о том, как все это относится к случаю с “Дональдом Куком”. Ответ — никак!

КРЭП “Хибины” не устанавливается на самолеты Су-24 (немая сцена). Комплекс предназначен только для новых тактических бомбардировщиков Су-34 (упомянутые контейнеры Л175В, поставка 92 комплектов, согласно контракту Минобороны от 14.01.2013 г.). Вариант этой станции КС-418Э для экспортных Су-24МК и МК-2 в серию не пошел, последний раз его видели на стенде авиасалона МАКС в середине 2000-х.

Для эффективной работы “Хибин” не требуется подлетать в упор к радару противника. Мощность излучения РЛС обратно пропорциональная четвертой степени расстояния. И если на дистанции 200 км еще есть шанс исказить сигнал и “обмануть” радар Иджис-эсминца, то сделать это вблизи будет крайне проблематично: мощные сигналы быстро выявят истинное положение бомбардировщика и дальше пилотов не ожидает ничего хорошего.

С учетом всего перечисленного, становится понятна цена всех разговоров о разразившейся панике на борту, и добровольном сходе на берег 27 испуганных членов экипажа. Авиашоу, устроенное одиночным российским бомбардировщиком, несомненно, осталось яркой страницей в памяти американских матросов, но каких-либо серьезных последствий вызвать не могло. “Дональд Кук” продолжил выполнение поставленных задач в регионе. И, как видим, спустя восемь месяцев он, без особых страхов, вновь вернулся в Черное море. Американские моряки (каждый, в соответствии со своими должностными обязанностями) знают о возможностях своего суперкорабля и знают, насколько неуязвим их эсминец для атак одиночных самолетов.

Система “Иджис” не идеальна. Но, наводя критику, необходимо понимать, что там, где не справится Иджис-эсминец, другой корабль “откинется” еще раньше. Это одна из лучших корабельных систем ПВО, непрерывно эволюционирующая на протяжении 30 лет. Какие-либо насмешки здесь неуместны. Также, как и сомнения в боевых возможностях роботизированного эсминца: вопреки мнению жертв ЕГЭ, электроника — самый надежный элемент любой системы (пример — космические аппараты, где стараются сократить до минимума кол-во движущихся частей), наиболее устойчивый к сильным вибрациям и др. неблагоприятным факторам. Сказки о “мощных электромагнитных импульсах” оставим на совести фанатов ядерного оружия.

К тому времени, когда “заглючат” и “погаснут” компьютеры, все остальные корабельные системы (механика/гидравлика/электропривод) будут уже давно разбиты и выведены из строя.

Попытки обнаружить первоисточник новости о бегстве 27 матросов приводят на один и тот же русскоязычный интернет-ресурс. Официальное заявление Пентагона по поводу данного инцидента не содержит сколько-нибудь содержательной информации. Американцы лишь обиженно намекают, что это было невежливо.

А что это было?

Командиры экипажей самолетов каждой из Сторон должны проявлять величайшую осторожность и благоразумие при приближении к самолетам другой Стороны, действующим над открытым морем, и кораблям другой Стороны, действующим в открытом море, в частности к кораблям, занятым выпуском или приемом самолетов, и в интересах взаимной безопасности не должны допускать: имитации атак путем имитации применения оружия по самолетам, любым кораблям, выполнения различных пилотажных фигур над кораблями и сбрасывания вблизи них различных предметов таким образом, чтобы они представляли опасность для кораблей или помехи для мореплавания.

— Статья 4 Соглашения между правительствами СССР и США о предотвращении инцидентов в открытом море и воздушном пространстве над ним.

Инцидент с 12-кратным облетом “Дональда Кука” можно рассматривать как боевое маневрирование с целью демонстрации своего неудовольствия присутствием американского корабля в Черном море и вежливого предостережения янки от совершения каких-либо резких движений в условиях нарастающего внутриукраинского конфликта.

topwar.ru

Комплекс РЭБ «Хибины» чудо-оружие армии России?

История комплекса началась еще в далекие советские времена в Калуге, в стенах КНИРТИ, Калужского научно-исследовательского радиотехнического института. Работы велись с 1977 по 1990 годы. В 1995 году был пройден первый цикл испытаний, в 1997-м — второй. И только с 2014 года комплекс официально был принят на вооружение на самолет Су-34, под который, собственно, он и разрабатывался первоначально.

Естественно, за такой длинный срок, комплекс перенес не одно усовершенствование.

Многофункциональный комплекс радиоэлектронной борьбы авиационного базирования «Хибины» сегодня существует в трех вариантах:

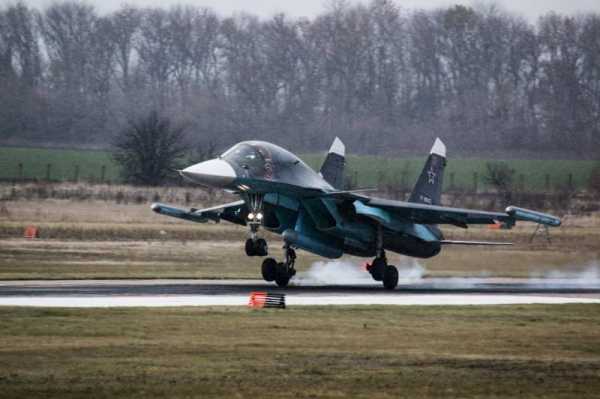

Л-175В «Хибины-10В» — для бомбардировщиков Су-34
Л-265 «Хибины-10М» — для истребителей Су-35С

Различия между «Хибинами» серий 10В и 10М состоят исключительно в контейнере подвески. Это обусловлено конструкцией крыла Су-34 и Су-35. Принципиальных отличий в работе нет.

«Хибины-У» — для истребителей Су-30СМ.

«Хибины-У» отличается от двух предыдущих комплексов тем, что интегрируется в планер самолета, а не размещается в подвесных контейнерах, о чем свидетельствует отсутствие марки контейнера.

Для того, чтобы четко представить задачи, которые способен выполнить комплекс, стоит разобрать его состав.

В состав комплекса «Хибины» входят следующие элементы:

1. Система радиотехнической разведки на базе ОКР «Проран». Именно на базе, так как сам «Проран» очень далеко ушел от того, что было создано в прошлом веке. Система РЭР выполняет функции обнаружения радиоэлектронных средств противника (РЛС ПВО, системы наведения ракет и т.д.), классификации и определения параметров работы, определения местоположения и выдает полученную информацию вычислительной системе комплекса.

2. На основе полученных данных, вычислительная система выдает данные по координатам, времени и характеру воздействия либо на станцию постановки помех, либо на отстрел электронных или инфракрасных ловушек.

3. Блок точного запоминания частоты ТШ. Вся информация, полученная системой РЭР и обработанная вычислительной системой о параметрах частоты обнаруженных электронных средств противника, сбрасывается в блок ТШ.

Накапливаемые в блоках данные позволяют в режиме реального времени выдавать рекомендации на постановку помех любой формы, в зависимости от характеристик полученного сигнала.

4. Станция активных помех САП-518 «Регата».
Элементы «Регаты» устанавливаются на крыльях Су-34 в двух контейнерах.

САП-518 предназначена для индивидуальной защиты самолета. Принцип работы — как у автомобильного «антирадара». Принятый системой РЭР сигнал обрабатывается вычислительной системой и отправляется обратно в изрядно искаженном виде.

Основные способы работы САП-518:
— задержка обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировка истинного объекта на фоне ложных;
— затруднение измерения дальности до объекта, его скорости и углового положения;
— ухудшение характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличение времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

Так как сигнал, излучаемый «Регатой» будет более мощным, чем отраженный самолетом сигнал РЛС, то приемник противника примет и обработает более четкий и качественный из двух сигналов. Правда, несущий несколько отличные от истинных сведения о дальности, скорости, высоте, угловой скорости и координатах самолета.
Результатом станет наводка ракет ПВО противника на некую фантомную цель, местонахождение которой будет на достаточном удалении от самолета. Это называется «постановкой уводящих помех».
Постановка уводящих или имитирующих помех может предельно затруднить получение РЛС противника сведений о реальном положении самолета.

5. Контейнеры групповой защиты.
Это модернизация «Хибин», созданная для групповой защиты самолетов.
В состав входят контейнеры У1 или У2, рабочий частотный диапазон которых совпадает с частотным диапазоном «Регаты». По факту это мощные передатчики, значительно увеличивающие дальность действия САП-518 и способные прикрыть не один самолет, а целую группу.

6. Набор отстреливаемых ловушек и постановщиков помех: диполи, тепловые, радиоэлектронные. Отстрел может производить экипаж, может это сделать система
управления комплекса.

Исходя из вышеизложенного, комплекс «Хибины» является весьма современным и действенным способом защиты наших самолетов от противодействия самолетов и комплексов ПВО вероятного противника.

П.С.

Ни один современный образец вооружения уже не принимается в войска без аппаратуры РЭБ, которая увеличивает живучесть техники в 30–35 раз.

Так, для самолета 5-го поколения Т-50 создан инновационный комплекс РЭБ «Гималаи» — система активных и пассивных радиолокационных и оптиколокационных станций, интегрированная в корпус самолета и выполняющая функцию «умной обшивки». Помимо ПАК ФА, «Гималаи» планируется устанавливать на беспилотники шестого поколения.

Червонец 001
ПОДПИСЫВАЙТЕСЬ НА ЭТОТ БЛОГ!

cont.ws

Комплекс РЭБ «Хибины» чудо-оружие армии России?: evgensemenihin — LiveJournal

Оригинал взят у chervonec_001 в Комплекс РЭБ «Хибины» чудо-оружие армии России?

История комплекса началась еще в далекие советские времена в Калуге, в стенах КНИРТИ, Калужского научно-исследовательского радиотехнического института. Работы велись с 1977 по 1990 годы. В 1995 году был пройден первый цикл испытаний, в 1997-м — второй. И только с 2014 года комплекс официально был принят на вооружение на самолет Су-34, под который, собственно, он и разрабатывался первоначально.

Естественно, за такой длинный срок, комплекс перенес не одно усовершенствование.
Многофункциональный комплекс радиоэлектронной борьбы авиационного базирования «Хибины» сегодня существует в трех вариантах:

Л-175В «Хибины-10В» — для бомбардировщиков Су-34
Л-265 «Хибины-10М» — для истребителей Су-35С

Различия между «Хибинами» серий 10В и 10М состоят исключительно в контейнере подвески. Это обусловлено конструкцией крыла Су-34 и Су-35. Принципиальных отличий в работе нет.

«Хибины-У» — для истребителей Су-30СМ.
«Хибины-У» отличается от двух предыдущих комплексов тем, что интегрируется в планер самолета, а не размещается в подвесных контейнерах, о чем свидетельствует отсутствие марки контейнера.

Для того, чтобы четко представить задачи, которые способен выполнить комплекс, стоит разобрать его состав.

В состав комплекса «Хибины» входят следующие элементы:

1. Система радиотехнической разведки на базе ОКР «Проран». Именно на базе, так как сам «Проран» очень далеко ушел от того, что было создано в прошлом веке. Система РЭР выполняет функции обнаружения радиоэлектронных средств противника (РЛС ПВО, системы наведения ракет и т.д.), классификации и определения параметров работы, определения местоположения и выдает полученную информацию вычислительной системе комплекса.

2. На основе полученных данных, вычислительная система выдает данные по координатам, времени и характеру воздействия либо на станцию постановки помех, либо на отстрел электронных или инфракрасных ловушек.

3. Блок точного запоминания частоты ТШ. Вся информация, полученная системой РЭР и обработанная вычислительной системой о параметрах частоты обнаруженных электронных средств противника, сбрасывается в блок ТШ.

Накапливаемые в блоках данные позволяют в режиме реального времени выдавать рекомендации на постановку помех любой формы, в зависимости от характеристик полученного сигнала.

4. Станция активных помех САП-518 «Регата».
Элементы «Регаты» устанавливаются на крыльях Су-34 в двух контейнерах.

САП-518 предназначена для индивидуальной защиты самолета. Принцип работы — как у автомобильного «антирадара». Принятый системой РЭР сигнал обрабатывается вычислительной системой и отправляется обратно в изрядно искаженном виде.

Основные способы работы САП-518:
— задержка обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировка истинного объекта на фоне ложных;
— затруднение измерения дальности до объекта, его скорости и углового положения;
— ухудшение характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличение времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

Так как сигнал, излучаемый «Регатой» будет более мощным, чем отраженный самолетом сигнал РЛС, то приемник противника примет и обработает более четкий и качественный из двух сигналов. Правда, несущий несколько отличные от истинных сведения о дальности, скорости, высоте, угловой скорости и координатах самолета.

Результатом станет наводка ракет ПВО противника на некую фантомную цель, местонахождение которой будет на достаточном удалении от самолета. Это называется «постановкой уводящих помех».

Постановка уводящих или имитирующих помех может предельно затруднить получение РЛС противника сведений о реальном положении самолета.

5. Контейнеры групповой защиты.

Это модернизация «Хибин», созданная для групповой защиты самолетов.
В состав входят контейнеры У1 или У2, рабочий частотный диапазон которых совпадает с частотным диапазоном «Регаты». По факту это мощные передатчики, значительно увеличивающие дальность действия САП-518 и способные прикрыть не один самолет, а целую группу.

6. Набор отстреливаемых ловушек и постановщиков помех: диполи, тепловые, радиоэлектронные. Отстрел может производить экипаж, может это сделать система управления комплекса.

Исходя из вышеизложенного, комплекс «Хибины» является весьма современным и действенным способом защиты наших самолетов от противодействия самолетов и комплексов ПВО вероятного противника.

Тынц

П.С.
Ни один современный образец вооружения уже не принимается в войска без аппаратуры РЭБ, которая увеличивает живучесть техники в 30–35 раз.

Так, для самолета 5-го поколения Т-50 создан инновационный комплекс РЭБ «Гималаи» — система активных и пассивных радиолокационных и оптиколокационных станций, интегрированная в корпус самолета и выполняющая функцию «умной обшивки». Помимо ПАК ФА, «Гималаи» планируется устанавливать на беспилотники шестого поколения.

evgensemenihin.livejournal.com

Комплекс РЭБ «Хибины» чудо-оружие армии России?

В принципе, о «Хибинах» было написано уже столько, что благодаря некоторым не совсем компетентным журналистам этот комплекс получил славу «чудо-оружия», способного гасить все на своем пути и превращать корабли в груды металла, покачивающегося на волнах.

Не будем о грустном, поговорим о том, чем в действительности являются «Хибины» и чем они страшны противнику.

История комплекса началась еще в далекие советские времена в Калуге, в стенах КНИРТИ, Калужского научно-исследовательского радиотехнического института. Работы велись с 1977 по 1990 годы. В 1995 году был пройден первый цикл испытаний, в 1997-м — второй. И только с 2014 года комплекс официально был принят на вооружение на самолет Су-34, под который, собственно, он и разрабатывался первоначально.

Естественно, за такой длинный срок, комплекс перенес не одно усовершенствование.

Многофункциональный комплекс радиоэлектронной борьбы авиационного базирования «Хибины» сегодня существует в трех вариантах.

Л-175В «Хибины-10В» — для бомбардировщиков Су-34
Л-265 «Хибины-10М» — для истребителей Су-35С
«Хибины-У» — для истребителей Су-30СМ.

«Хибины-У» отличается от двух предыдущих комплексов тем, что интегрируется в планер самолета, а не размещается в подвесных контейнерах, о чем свидетельствует отсутствие марки контейнера.

Различия между «Хибинами» серий 10В и 10М состоят исключительно в контейнере подвески. Это обусловлено конструкцией крыла Су-34 и Су-35. Принципиальных отличий в работе нет.

Для того, чтобы четко представить задачи, которые способен выполнить комплекс, стоит разобрать его состав.

В состав комплекса «Хибины» входят следующие элементы:

1. Система радиотехнической разведки на базе ОКР «Проран». Именно на базе, так как сам «Проран» очень далеко ушел от того, что было создано в прошлом веке. Система РЭР выполняет функции обнаружения радиоэлектронных средств противника (РЛС ПВО, системы наведения ракет и т.д.), классификации и определения параметров работы, определения местоположения и выдает полученную информацию вычислительной системе комплекса.

2. На основе полученных данных, вычислительная система выдает данные по координатам, времени и характеру воздействия либо на станцию постановки помех, либо на отстрел электронных или инфракрасных ловушек.

3. Блок точного запоминания частоты ТШ. Вся информация, полученная системой РЭР и обработанная вычислительной системой о параметрах частоты обнаруженных электронных средств противника, сбрасывается в блок ТШ.

Накапливаемые в блоках данные позволяют в режиме реального времени выдавать рекомендации на постановку помех любой формы, в зависимости от характеристик полученного сигнала.

4. Станция активных помех САП-518 «Регата». Элементы «Регаты» устанавливаются на крыльях Су-34 в двух контейнерах.

САП-518 предназначена для индивидуальной защиты самолета. Принцип работы — как у автомобильного «антирадара». Принятый системой РЭР сигнал обрабатывается вычислительной системой и отправляется обратно в изрядно искаженном виде.

Основные способы работы САП-518:

— задержка обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировка истинного объекта на фоне ложных;
— затруднение измерения дальности до объекта, его скорости и углового положения;
— ухудшение характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличение времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

Так как сигнал, излучаемый «Регатой» будет более мощным, чем отраженный самолетом сигнал РЛС, то приемник противника примет и обработает более четкий и качественный из двух сигналов. Правда, несущий несколько отличные от истинных сведения о дальности, скорости, высоте, угловой скорости и координатах самолета.

Результатом станет наводка ракет ПВО противника на некую фантомную цель, местонахождение которой будет на достаточном удалении от самолета. Это называется «постановкой уводящих помех».

Постановка уводящих или имитирующих помех может предельно затруднить получение РЛС противника сведений о реальном положении самолета.

5. Контейнеры групповой защиты.

Это модернизация «Хибин», созданная для групповой защиты самолетов.

В состав входят контейнеры У1 или У2, рабочий частотный диапазон которых совпадает с частотным диапазоном «Регаты». По факту это мощные передатчики, значительно увеличивающие дальность действия САП-518 и способные прикрыть не один самолет, а целую группу.

Второй вариант — с контейнерами Ш0 и Ш1. Здесь был применен несколько иной рабочий диапазон частот, который потребовал внесения изменений в работу системы РЭР. Применение этой системы позволяет не только прикрывать группу самолетов, но и осуществлять целеуказание для других станций.

Дальнейшее развитие «Хибин» — ввод в комплекс контейнерной станции активных помех групповой защиты САП-14 «Тарантул».

«Тарантул» осуществляет постановку активных шумовых помех обзорным РЛС, ЗРК и авиационным РЛС.

Контейнерные САП позволяют превратить любой Су-34 в самолёт РЭБ, позволяя прикрывать другие самолеты в ударной группе непосредственно из боевых порядков.

6. Набор отстреливаемых ловушек и постановщиков помех: диполи, тепловые, радиоэлектронные. Отстрел может производить экипаж, может это сделать система управления комплекса.

ТТХ комплекса:

Длина контейнера: 4950 мм
Диаметр контейнера: 350 мм
Масса контейнера: 300 кг

Область покрытия в задней и передней полусферах: сектор +-45 градусов
Диапазон рабочих частот аппаратуры радиотехнической разведки: 1,2…40 ГГц
Диапазон рабочих частот аппаратуры постановки активных помех: 4…18 ГГц
Диапазон рабочих частот контейнеров активных помех групповой защиты: 1…4 ГГц
Потребляемая мощность: 3 600 Вт

Исходя из вышеизложенного, комплекс «Хибины» является весьма современным и действенным способом защиты наших самолетов от противодействия самолетов и комплексов ПВО вероятного противника.

Но оставить без электроники корабль класса эсминец, увы, не сможет. Но по нашему мнению, это последнее, о чем стоит печалиться пилотам Су-34.

Автор: Роман Скоморохов, видео: Роман Кривов

https://topwar.ru/128491-kompleks-reb-hibiny.html

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

хибины РЭБ | Дилетантъ

Согласно данным ведущих информационных агентств мира, в минувшую субботу, 12 апреля 2014 года, самолет российских ВВС, СУ-24 (модификация не уточняется), совершил облет американского эсминца «Дональд Кук», оснащенного новейшей американской корабельной многофункциональной боевой информационно-управляющей системой «Иджис», а так же вооруженного, в числе прочего, крылатыми ракетами «Томагавк». В понедельник, 14 апреля, Пентагон выступил с неожиданно эмоциональным комментарием касательно произошедшего события.

Казалось бы довольно безобидное происшествие, но удивляет накал истерии с которыми выступила Америка и …рапорты об увольнении 27 человек экипажа. В чём дел?. А дело , по слухам вот в чём:

Его официальный представитель, полковник Стив Уоррен, заявил: «Эти провокационные и непрофессиональные действия России не соответствуют ее национальным правилам и предыдущим соглашениям о профессиональном взаимодействии между вооруженными силами наших стран». Так же, Уоррен уточнил, что российский самолет Су-24, который, судя по всему, не имел на своем борту боевого вооружения, 12 раз прошел вблизи корабля ВМС США, в субботу, когда тот находился в международных водах недалеко от берегов Румынии.

Уж не знаю как кому, а мне такое эмоциональное и даже где-то истеричное выступление серьезного дядьки из Пентагона, показалось весьма и весьма странным.

Ведь действительно: что такого, что БЕЗОРУЖНЫЙ фронтовой бомбардировщик, прямо скажем, не последнего поколения, прошел, пусть, 12 раз, вблизи новейшего, вооруженного до зубов, специализирующегося на ПВО, эсминца США?

Ведь, например, во времена противостояния СССР и США, такие облеты самолетами кораблей обеих держав производились практически при каждой встрече вероятных противников. Так что же случилось на этот раз? Что так задело американцев? Более того, согласно полуофициальной, появившейся на второстепенных ресурсах Рунета информации, после этого инцидента, «Дональд Кук» экстренно зашел в порт Румынии и там 27 человек экипажа написали заявление об увольнении и покинули или намерились покинуть корабль.

Косвенно это подтверждается и словами из того же заявления Пентагона. В нем утверждается, что данная акция деморализовала экипажа судна.

Вот здесь я уж совсем было запутался в происходящем. Дело в том, что этот многострадальный эсминец, USS Donald Cook (DDG-75) типа «Арли Бёрк», относится к классу эсминцев УРО, многоцелевых боевых быстроходных маневренных кораблей, предназначенных для борьбы с подводными лодками, летательными аппаратами (в том числе ракетами) и кораблями противника, а также для охраны и обороны соединений кораблей или конвоев судов при переходе морем. На вооружении этого корабля, находятся в том числе, две 6-ствольных ЗУ «Фаланкс» и до 74 ракет RIM-66 SM-2 «Стандарт-2». Иными словами, специализация этого корабля, это борьба не только с такими тихоходными маломаневренными целями, как СУ-24, но и с целями намного сложнее – с противокорабельными ракетами, которые и скорость передвижения имеют выше и маневренность их не ограниченна перегрузками по экипажу и по малозаметности они во много раз превосходят СУ-24.

Казалось бы, чего тут деморализовываться – сиди себе, включай ПВО, «Иджис», да отрабатывай в приближенных к реальным условиям, отражение атаки самолета вероятного противника! Но нет, экипаж был деморализован, 27 человек написали заявления с формулировкой – «Не собираются рисковать своими жизнями».

Так что же произошло в нейтральных водах?

Я полагаю, ответ кроется за таким загадочным названием, как «Хибины».

Хибины – это горный массив.

Однако, конечно же, не теми Хибинами был запуган экипаж эсминца. «Хибины» — это новейший российский комплекс радиоэлектронной борьбы, который будет устанавливаться на все перспективные российские самолеты. Данных о нем, сколько не искал, не нашел, но СУ-24 его уже применяли на учениях в Бурятии.

Так вот, ничто так не может деморализовать военного человека, как собственное бессилие! Ситуацию, в свете всего вышеизложенного, вижу следующим образом.

10 апреля 2014 года, указанный выше эсминец прибыл в нейтральные воды Черного моря для проведения акции устрашения и демонстрации силы – в связи с непреклонной позицией России по Украине и Крыму. До этого в акватории Черного моря находился, с нарушением конвенции Монтре, другой американский ракетный эсминец «Тракстан». То есть, происходила типичная, любимая американцами, мышиная возня – бряцанье оружием и международное хамство. Реакция России была спокойной, но убийственной: 12 апреля, в великий день космонавтики, наши снарядили к облету в нейтральных водах, безоружный СУ-24, НО с «Хибинами» под крылом. Далее все развивалось приблизительно по такому сценарию: «Кук» еще издали засек подход «сушки», сыграл боевую тревогу и замер по боевым постам. Все шло штатно, радары считали курс сближения с целью, «Иджис» исправно управляла системами наведения. И вдруг – хлоп! Все погасло. «Иджис» не работает, экраны показывают муть, даже «Фаланксы» не могут получить целеуказание! СУ-24 тем временем прошел над палубой «Кука», сделал боевой разворот и сымитировал ракетную атаку по цели. Конечно же, успешную – ведь противодействия нет! Потом развернулся и сымитировал еще одну. И так далее – еще 10 раз! Все попытки техников оживить «Иджис» и дать целеуказания для ПВО, потерпели неудачу и только, тогда, когда силуэт «сушки» растаял в дымке над российским берегом, экраны ожили, а системы наведения добросовестно показали чистое, сияющее пустотой апрельское небо.

Резюмирую. Вероятнее всего, после того, как СУ-24 включил в непосредственной близости от «Кука», «Хибины», вся ПВО эсминца вышла из строя. Наши же, проверяя эффективность работы системы РЭБ, 12(!) раз сымитировали атаку на американский корабль. За все это время, экипаж корабля не смог реанимировать погасшую БИУС. Заработала она только тогда, когда СУ-24 ушел курсом на базу. Вот тогда то, поняв собственное бессилие против комплекса РЭБ обычного бомбардировщика, 27 человек и подали рапорты об уходе.

diletant.org

Комплекс РЭБ «Хибины» чудо-оружие армии России?: cycyron — LiveJournal

Оригинал взят у chervonec_001 в Комплекс РЭБ «Хибины» чудо-оружие армии России?
История комплекса началась еще в далекие советские времена в Калуге, в стенах КНИРТИ, Калужского научно-исследовательского радиотехнического института. Работы велись с 1977 по 1990 годы. В 1995 году был пройден первый цикл испытаний, в 1997-м — второй. И только с 2014 года комплекс официально был принят на вооружение на самолет Су-34, под который, собственно, он и разрабатывался первоначально.

Естественно, за такой длинный срок, комплекс перенес не одно усовершенствование.
Многофункциональный комплекс радиоэлектронной борьбы авиационного базирования «Хибины» сегодня существует в трех вариантах:

Л-175В «Хибины-10В» — для бомбардировщиков Су-34
Л-265 «Хибины-10М» — для истребителей Су-35С

Различия между «Хибинами» серий 10В и 10М состоят исключительно в контейнере подвески. Это обусловлено конструкцией крыла Су-34 и Су-35. Принципиальных отличий в работе нет.

«Хибины-У» — для истребителей Су-30СМ.
«Хибины-У» отличается от двух предыдущих комплексов тем, что интегрируется в планер самолета, а не размещается в подвесных контейнерах, о чем свидетельствует отсутствие марки контейнера.

Для того, чтобы четко представить задачи, которые способен выполнить комплекс, стоит разобрать его состав.

В состав комплекса «Хибины» входят следующие элементы:

1. Система радиотехнической разведки на базе ОКР «Проран». Именно на базе, так как сам «Проран» очень далеко ушел от того, что было создано в прошлом веке. Система РЭР выполняет функции обнаружения радиоэлектронных средств противника (РЛС ПВО, системы наведения ракет и т.д.), классификации и определения параметров работы, определения местоположения и выдает полученную информацию вычислительной системе комплекса.

2. На основе полученных данных, вычислительная система выдает данные по координатам, времени и характеру воздействия либо на станцию постановки помех, либо на отстрел электронных или инфракрасных ловушек.

3. Блок точного запоминания частоты ТШ. Вся информация, полученная системой РЭР и обработанная вычислительной системой о параметрах частоты обнаруженных электронных средств противника, сбрасывается в блок ТШ.

Накапливаемые в блоках данные позволяют в режиме реального времени выдавать рекомендации на постановку помех любой формы, в зависимости от характеристик полученного сигнала.

4. Станция активных помех САП-518 «Регата».
Элементы «Регаты» устанавливаются на крыльях Су-34 в двух контейнерах.

САП-518 предназначена для индивидуальной защиты самолета. Принцип работы — как у автомобильного «антирадара». Принятый системой РЭР сигнал обрабатывается вычислительной системой и отправляется обратно в изрядно искаженном виде.

Основные способы работы САП-518:
— задержка обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировка истинного объекта на фоне ложных;
— затруднение измерения дальности до объекта, его скорости и углового положения;
— ухудшение характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличение времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

Так как сигнал, излучаемый «Регатой» будет более мощным, чем отраженный самолетом сигнал РЛС, то приемник противника примет и обработает более четкий и качественный из двух сигналов. Правда, несущий несколько отличные от истинных сведения о дальности, скорости, высоте, угловой скорости и координатах самолета.

Результатом станет наводка ракет ПВО противника на некую фантомную цель, местонахождение которой будет на достаточном удалении от самолета. Это называется «постановкой уводящих помех».

Постановка уводящих или имитирующих помех может предельно затруднить получение РЛС противника сведений о реальном положении самолета.

5. Контейнеры групповой защиты.

Это модернизация «Хибин», созданная для групповой защиты самолетов.
В состав входят контейнеры У1 или У2, рабочий частотный диапазон которых совпадает с частотным диапазоном «Регаты». По факту это мощные передатчики, значительно увеличивающие дальность действия САП-518 и способные прикрыть не один самолет, а целую группу.

6. Набор отстреливаемых ловушек и постановщиков помех: диполи, тепловые, радиоэлектронные. Отстрел может производить экипаж, может это сделать система управления комплекса.

Исходя из вышеизложенного, комплекс «Хибины» является весьма современным и действенным способом защиты наших самолетов от противодействия самолетов и комплексов ПВО вероятного противника.

Тынц

П.С.
Ни один современный образец вооружения уже не принимается в войска без аппаратуры РЭБ, которая увеличивает живучесть техники в 30–35 раз.

Так, для самолета 5-го поколения Т-50 создан инновационный комплекс РЭБ «Гималаи» — система активных и пассивных радиолокационных и оптиколокационных станций, интегрированная в корпус самолета и выполняющая функцию «умной обшивки». Помимо ПАК ФА, «Гималаи» планируется устанавливать на беспилотники шестого поколения.

cycyron.livejournal.com

Комплекс РЭБ «Хибины» чудо-оружие армии России?

В принципе, о «Хибинах» было написано уже столько, что благодаря некоторым не совсем компетентным журналистам этот комплекс получил славу «чудо-оружия», способного гасить все на своем пути и превращать корабли в груды металла, покачивающегося на волнах.

Не будем о грустном, поговорим о том, чем в действительности являются «Хибины» и чем они страшны противнику.

История комплекса началась еще в далекие советские времена в Калуге, в стенах КНИРТИ, Калужского научно-исследовательского радиотехнического института. Работы велись с 1977 по 1990 годы. В 1995 году был пройден первый цикл испытаний, в 1997-м — второй. И только с 2014 года комплекс официально был принят на вооружение на самолет Су-34, под который, собственно, он и разрабатывался первоначально.

Естественно, за такой длинный срок, комплекс перенес не одно усовершенствование.

Многофункциональный комплекс радиоэлектронной борьбы авиационного базирования «Хибины» сегодня существует в трех вариантах.

Л-175В «Хибины-10В» — для бомбардировщиков Су-34
Л-265 «Хибины-10М» — для истребителей Су-35С
«Хибины-У» — для истребителей Су-30СМ.

«Хибины-У» отличается от двух предыдущих комплексов тем, что интегрируется в планер самолета, а не размещается в подвесных контейнерах, о чем свидетельствует отсутствие марки контейнера.

Различия между «Хибинами» серий 10В и 10М состоят исключительно в контейнере подвески. Это обусловлено конструкцией крыла Су-34 и Су-35. Принципиальных отличий в работе нет.

Для того, чтобы четко представить задачи, которые способен выполнить комплекс, стоит разобрать его состав.

В состав комплекса «Хибины» входят следующие элементы:

1. Система радиотехнической разведки на базе ОКР «Проран». Именно на базе, так как сам «Проран» очень далеко ушел от того, что было создано в прошлом веке. Система РЭР выполняет функции обнаружения радиоэлектронных средств противника (РЛС ПВО, системы наведения ракет и т.д.), классификации и определения параметров работы, определения местоположения и выдает полученную информацию вычислительной системе комплекса.

2. На основе полученных данных, вычислительная система выдает данные по координатам, времени и характеру воздействия либо на станцию постановки помех, либо на отстрел электронных или инфракрасных ловушек.

3. Блок точного запоминания частоты ТШ. Вся информация, полученная системой РЭР и обработанная вычислительной системой о параметрах частоты обнаруженных электронных средств противника, сбрасывается в блок ТШ.

Накапливаемые в блоках данные позволяют в режиме реального времени выдавать рекомендации на постановку помех любой формы, в зависимости от характеристик полученного сигнала.

4. Станция активных помех САП-518 «Регата». Элементы «Регаты» устанавливаются на крыльях Су-34 в двух контейнерах.

САП-518 предназначена для индивидуальной защиты самолета. Принцип работы — как у автомобильного «антирадара». Принятый системой РЭР сигнал обрабатывается вычислительной системой и отправляется обратно в изрядно искаженном виде.

Основные способы работы САП-518:

— задержка обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировка истинного объекта на фоне ложных;
— затруднение измерения дальности до объекта, его скорости и углового положения;
— ухудшение характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличение времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.

Так как сигнал, излучаемый «Регатой» будет более мощным, чем отраженный самолетом сигнал РЛС, то приемник противника примет и обработает более четкий и качественный из двух сигналов. Правда, несущий несколько отличные от истинных сведения о дальности, скорости, высоте, угловой скорости и координатах самолета.

Результатом станет наводка ракет ПВО противника на некую фантомную цель, местонахождение которой будет на достаточном удалении от самолета. Это называется «постановкой уводящих помех».

Постановка уводящих или имитирующих помех может предельно затруднить получение РЛС противника сведений о реальном положении самолета.

5. Контейнеры групповой защиты.

Это модернизация «Хибин», созданная для групповой защиты самолетов.

В состав входят контейнеры У1 или У2, рабочий частотный диапазон которых совпадает с частотным диапазоном «Регаты». По факту это мощные передатчики, значительно увеличивающие дальность действия САП-518 и способные прикрыть не один самолет, а целую группу.

Второй вариант — с контейнерами Ш0 и Ш1. Здесь был применен несколько иной рабочий диапазон частот, который потребовал внесения изменений в работу системы РЭР. Применение этой системы позволяет не только прикрывать группу самолетов, но и осуществлять целеуказание для других станций.

Дальнейшее развитие «Хибин» — ввод в комплекс контейнерной станции активных помех групповой защиты САП-14 «Тарантул».

«Тарантул» осуществляет постановку активных шумовых помех обзорным РЛС, ЗРК и авиационным РЛС.

Контейнерные САП позволяют превратить любой Су-34 в самолёт РЭБ, позволяя прикрывать другие самолеты в ударной группе непосредственно из боевых порядков.

6. Набор отстреливаемых ловушек и постановщиков помех: диполи, тепловые, радиоэлектронные. Отстрел может производить экипаж, может это сделать система управления комплекса.

ТТХ комплекса:

Длина контейнера: 4950 мм
Диаметр контейнера: 350 мм
Масса контейнера: 300 кг

Область покрытия в задней и передней полусферах: сектор +-45 градусов
Диапазон рабочих частот аппаратуры радиотехнической разведки: 1,2…40 ГГц
Диапазон рабочих частот аппаратуры постановки активных помех: 4…18 ГГц
Диапазон рабочих частот контейнеров активных помех групповой защиты: 1…4 ГГц
Потребляемая мощность: 3 600 Вт

Исходя из вышеизложенного, комплекс «Хибины» является весьма современным и действенным способом защиты наших самолетов от противодействия самолетов и комплексов ПВО вероятного противника.

Но оставить без электроники корабль класса эсминец, увы, не сможет. Но по нашему мнению, это последнее, о чем стоит печалиться пилотам Су-34.

www.globalwarnews.ru
