Урал-4320 (6X6)

Технические характеристики автомобиля Урал-4320

Выпускаются Уральским автомобильным заводом с 1977 года. Кузов автомобиля — цельнометаллический с задним открывающимся бортом, дугами и тентом и откидными скамейками. Кабина — трехместная, цельнометаллическая. Автомобиль Урал-375Д оборудован специальными шинами с регулируемым давлением. Грузоподъемность, кг — 5000 Допустимая масса буксируемого прицепа, кг — 7000 Собственная масса, кг — 8020 (8440)

#i В том числе на переднюю ось — 4020 (3930) #i В том числе на тележку — 4000 (4510)

Полная масса, кг** — 13245 (13665)

#i В том числе на переднюю ось — 4300 (4220) #i В том числе на тележку — 8945 (9445)

Дорожные просветы под осью, мм:

#i передней — 400 #i средней и задней — 400

Радиус поворота, м:

#i по оси следа внешнего переднего колеса — 10,8 #i наружный габаритный — 11,4

Максимальная скорость, км/ч — 85 Тормозной путь со скорости 40 км/ч, м — 15 Контрольный расход топлива при скорости 40 км/ч, л/100 км — 26 Двигатель КамАЗ-740-III, дизельный, четырехтактный, восьмицилиндровый, V-образный. Диаметр цилиндра и ход поршня, мм — 120X120 Рабочий объем, л — 10,85 Степень сжатия — 17 Порядок работы цилиндров — 1—5—4—2—6—3-7-8 Максимальная мощность, л. с. (кВт) — 210 (154,4) при 2600 об/мин Максимальный крутящий момент, кгс-м (Н-м) — 65 (637,4) при 1400-1700 об/мин ТНВД — V-образный восьмисекционный золотникового типа Форсунки — закрытого типа Напряжение электрооборудования — 24 B Аккумуляторная батарея — 6СТ-190ТП 2 шт. Генератор — Г288 Регулятор напряжения — 11.3702.000 Стартер — СТ142-Б Сцепление двухдисковое сухое привод механический КамАЗ-14 Коробка передач КамАЗ-141, пятиступенчатая с синхронизаторами на II, III, IV и V передачах Раздаточная коробка двухступенчатая с межосевым блокируемым дифференциалом Главная передача двойная, пара конических спиральных и пара цилиндрических шестерен Передаточные числа:

#i коробки передач — I—5,61; II—2,89; III-1,64; IV—1,0; V—0,723; З.Х.—5,31 #i раздаточной коробки — I—1,3; II—2,15 #i главной передачи — 7,32

Рулевой механизм двухзаходный червяк и зубчатый сектор с гидроусилителем, передаточное число — 21,5 Подвеска:

#i передняя на двух полуэллиптических рессорах, амортизаторы гидравлические телескопические #i задняя балансирная на двух полуэллиптических рессорах с реактивными штангами

Тормоза:

#i рабочий барабанный гидропневматический, раздельный по гидравлической части #i стояночный барабанный на трансмиссию с механическим приводом. #i вспомогательный моторный

Число колес — 6+1 Размер шин — 14,00-20 (370-508) Давление воздуха в шинах:

#i передних колес, кгс/см2 — 3,2 #i задних колес, кгс/см2 — 3,2

Для повышения проходимости автомобиля допускается снижение давления воздуха до 0,5 кгс/см2. Заправочные объемы, л, и рекомендуемые эксплуатационные материалы:

#i топливный бак основной — 210, #i дополнительный — 60, дизельное топливо

(В скобках приведены данные для автомобиля с лебедкой).

Габаритные размеры

Источники информации

#i Краткий автомобильный справочник. Москва «ТРАНСПОРТ» 1982 Издание девятое.

Государственный Научно-Исследовательский Институт Автомобильного Транспорта НИИАТ.

www.airbase.ru

Автомобиль Урал-4320 и его характеристики

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

__________________________________________________________________________

Автомобиль Урал-4320 и его характеристики

___________________________________________________________________________

Автомобили Урал-4320 (6х6) с дизельными двигателями ЯМЗ-236М2 и ЯМЗ-238М2, трехместной цельнометаллической кабиной, расположенной за двигателем, предназначены для перевозки грузов, людей и буксирования прицепов по всем видам дорог и местности.

Автомобиль-тягач Урал-4320 унифицирован по ряду узлов и агрегатов с автомобилем Урал-375.

Автомобиль Урал-4320 имеет современную конструкцию, обеспечивающую ему существенно более высокий уровень эксплуатационно-технических характеристик, чем у предыдущей модели Урал-375Д.

Автомобиль Урал-4320 оснащен механизмами блокировки межосевых и меж колесных дифференциалов двух задних мостов.

Базовыми моделями являются автомобили многоцелевого назначения Урал-4320-10 и Урал-4320-31, созданные путем модернизации автомобиля Урал-4320.

Автомобили Урал-4320 рассчитаны на эксплуатацию при температурах окружающего воздуха в диапазоне от плюс 50 до минус 45 °С (кратковременно до минус 50 °С).

На базе автомобилей Урал-4320-31 и Урал-4320-10 выпускаются следующие модификации:

Автомобиль Урал-43202-0351-31 общего транспортного назначения с деревянной платформой;

Седельные тягачи Урал-4420-10 и Урал-4420-31 предназначены для буксирования специальных полуприцепов по всем видам дорог и местности;

Тягач Урал-44202-0311-31 предназначен для буксирования полуприцепов по всем видам дорог;

Седельный тягач Урал-44202-0612-30 предназначен для буксирования полуприцепов по аэродромам и ровным площадкам;

Автомобиль Урал-4320-0911-30 с увеличенной базой предназначен для перевозки грузов и людей по всем видам дорог и местности;

Автомобили Урал-4320-0611-10 и Урал-4320-0611-31 с деревянной платформой и тентом предназначены для перевозки грузов.

На базе автомобилей Урал-4320 выпускаются шасси с аналогичными техническими характеристиками (включая шасси под кузова-фургоны).

Возможны различные комплектации по наличию лебедки или без нее, по расположению держателя запасного колеса за кабиной, в задней части рамы (с вертикальным или горизонтальным расположением) или без держателя (с временным технологическим креплением на раме), с отборами механической мощности от коробки передач (КОМ) и раздаточной коробки или без них, наличием тягово-сцепного устройства для буксирования прицепов или без него.

Автомобили-тягачи Урал-4320 допускается эксплуатировать с прицепными системами, имеющими пневмовыводы и электровыводы, пневматический вывод тормозной системы, тормозные системы, полную массу, соответствующую технической характеристике, и сцепное устройство для прицепов или сцепной шкворень для полуприцепов с диаметром А, равным 50,8 мм и присоединительные размеры для номинальной нагрузки на седло от 49,0 кН (5,0 тс) до 83,4 кН (8,5 тс).

Основными прицепами и полуприцепами к указанным автомобилям и седельным тягачам являются прицепы моделей 782Б (2ПН-4М), ГКБ-8350 и полуприцепы ОдАЗ-935, ОдАЗ-9370 — для Урал-44202-0311-31.

Технические характеристики автомобиля Урал-4320

Базовые параметры Урал-4320

Колесная формула — 6×6

Масса снаряженного автомобиля, кг — 9 750

Полная масса автомобиля, кг — 19 975

Масса размещаемого и перевозимого груза, кг — 10 000

Масса буксируемого прицепа, кг — 11 500

Максимальная скорость, км/ч — 85

Емкость топливного бака, л — 300

Дорожный просвет, мм — 360

Габаритные размеры автомобиля, мм — 9545х2500х3075

Бортовая платформа Урал-4320

Тип — Металлическая с задним откидным бортом, удлиненная, оборудована съемными дугами и тентом, боковыми откидными и съемной средней скамейками.

Количество мест для перевозки людей — 28

Внутренние размеры кузова, мм. — 5685х2330х1000

Кабина Урал-4320

Тип кабины — Цельнометаллическая, трехместная, двух дверная, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя.

Двигатель Урал-4320

Модель — ЯМЗ-236НЕ2 дизельный, четырехтактный, шестицилиндровый, с непосредственным впрыском топлива , V-образный.

Рабочий объем, л. — 11,15

Номинальная мощность при 2100 1/мин, кВт (л.с.) — 169 (230)

Максимальный крутящий момент при 1100-1300 мин-1, Н.мкгс/м — 882 (90)

Трансмиссия Урал-4320

Рулевое управление — Со встроенным гидравлическим усилителем двухстороннего действия.

Сцепление — ЯМЗ-182, фрикционное, сухое, однодисковое, диафрагменное, с диафрагменной пружиной вытяжного типа.

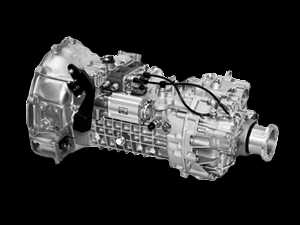

Коробка передач — ЯМЗ-236У, механическая, трехходовая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах.

Раздаточная коробка — Механическая, двухступенчатая с блокируемым межосевым дифференциалом.

В раздаточной коробке Урал-4320 установлен межосевой блокируемый дифференциал, распределяющий крутящий момент между передним ведущим мостом и двумя ведущими мостами задней тележки в отношении 1 : 2.

Управление этими редукторами механическое, при помощи системы тяг и рычагов.

Карданная передача — Открытая, с четырьмя валами, с шарнирами на игольчатых подшипниках.

Ведущие мосты — Проходного типа с верхним расположением главной передачи.

Во всех ведущих мостах Урал-4320 применена двойная главная передача, состоящая из пары конических шестерен со спиральным зубом и пары косозубых цилиндрических шестерен.

В приводе к колесам за главными передачами установлены обычные конические межколесные дифференциалы.

Подвеска Урал-4320

Передняя подвеска — На двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами.

Задняя подвеска — Балансирная с реактивными штангами.

Тормозная система Урал-4320

Рабочая тормозная система — Барабанного типа с пневмогидравлическим приводом.

Вспомогательная тормозная система — Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов.

Стояночная тормозная система — Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки.

Электрооборудование Урал-4320

Система электрооборудования — Однопроводная, с номинальным напряжением 24В

Аккумуляторная батарея — 2 шт., ёмкость 190 А/ч каждая

Генератор — Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения.

Стартер — Электромагнитного включения, максимальная мощность 8,2 кВт.

Ходовая часть автомобиля-тягача Урал-4320

Рама — Клепанная, удлиненная, состоит из двух штампованных лонжеронов, соединенных между собой поперечинами.

Колеса — Дисковые.

Шины — 1200х500х508 156F ИД-284, пневматические, камерные, с регулируемым давлением.

Для более эффективного выполнения различных видов транспортных работ и возможности монтажа на шасси различного оборудовании на базе автомобилей Урал-4320 выпускается семейство автомобилей.

Все автомобили выполнены как автомобили высокой проходимости с колесной формулой 6 X 6 и имеют одинаковую компоновку, при которой сохранено традиционное размещение двигатели под капотом, а кабина размещается за двигателем.

Автомобили имеют широкий модельный ряд, а также шасси без платформы с вертикальным и горизонтальным держателем колеса, шасси с увеличенной длиной задней части рамы под установку кузова фургона и другие модификации.

_________________________________________________________________________

Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
Детали переднего моста и рулевые тяги Маз-5516, 5440
Рулевое управление Маз-5516, 5440
Детали ведущих мостов Маз-5516, 5440

autotextrans.ru

Характеристики автомобиля Урал 4320

Урал-4320 — это грузовой автомобиль повышенной проходимости с колёсной формулой «6х6». Выпуск этой модели было налажено на Уральском автомобильном заводе в Миассе (Россия) в 1977 году. Урал-4320 был разработан для перевозки людей, грузов и буксирования прицепов на всех типах дорог. В основном, грузовик использовался в советской, а позже и в российской армии. Благодаря своей конструкции, он без труда преодолевает заболоченные участки, канавы глубиной до 2 м, брод — до 1,5 м, рвы и подъёмы под углом до 60 градусов. Миасские грузовики работают при температуре окружающего воздуха от -50 до +50 °С, они ремонтопригодны и рассчитаны на безгаражное хранение. На шасси Урал-4320 монтируются около 150 различных образцов спецтехники: подъёмные краны, вахтовые автобусы, пожарные автоцистерны, топливозаправщики, разнообразные агрегаты для лесопромышленного и нефтегазового комплекса, горной промышленности и коммунального хозяйства. В 2002 году была произведена модернизация стандартной кабины с целью повышения комфортабельности, также была разработана удлиненная на 600 мм полуторная кабина. Существуют и шестиместные 4-дверные кабины, которые оборудованы независимым отопителем и создают комфортные условия для перевозки персонала. В 2003 году совместно с компанией «Ивеко» было налажено производство кабины, оборудованной спальным местом с установленными подрессоренными сиденьями, пластиковой панелью приборов и независимым отопителем. В 2009 году Урал-4320 подвергся значительному рестайлингу, на грузовик начали устанавливать кабину абсолютно нового дизайна, которая отличалась лучшей аэродинамикой и повышенным (по сравнению со старым образцом) комфортом. Производство Урал-4320 в различных модификациях продолжается и в настоящее время.

Урал 4320 (1977-2010)

Кузов

Грузовик

Длина, мм:	7600
Ширина, мм:	2500
Высота, мм:	2785
Колесная база, мм:	3525
Снаряженная масса, кг:	8050
Количество мест:	2
Количество дверей:	2

Двигатель

ЯМЗ-238М2

Объем двигателя, куб. см.:	14860
Тип двигателя:	Дизельный, V8, 16-клапанный
Система газораспределения:	OHV
Система питания:	Непосредственным впрыск
Мощность, л.с./при об/мин:	240 / 2100
Крутящий момент, Н•м / об/мин:	883 / 1250-1450

КАМАЗ-740.10

Объем двигателя, куб. см.:	14860
Тип двигателя:	Дизельный, V8, 16-клапанный
Система газораспределения:	OHV
Система питания:	Непосредственным впрыск
Мощность, л.с./при об/мин:	210 / 2600
Крутящий момент, Н•м / об/мин:	650 / 1800

Трансмиссия

Привод:	Полный
Коробка передач:	MКП
Количество передач:	5

Подвеска

Передняя:	Зависимая, рессорная, с амортизаторами
Задняя:	Балансирная на продольных рессорах с реактивными штангами

Рулевое управление

Тип рулевого управления:	2-х заходный червяк и боковой зубчатый сектор
Усилитель руля:	Гидравлический

Тормоза

Передние:	Барабанные
Задние:	Барабанные
Системы:	—

Эксплуатационные данные

Максимальная скорость, км/ч:	85
Время разгона до 100 км/ч, сек.:	—
Размер шин:	14.00х20, ОИ-25
Объем топливного бака, л:	300+60
Тип топлива:	Дизтопливо
Расход топлива (в городе), л. на 100 км.:	29.0

autoinform96.com

Технические характеристики Урал-4320 ‘1977–н.в.

основные

	1980–1986	1993–	2013–
расположение руля	слева
количество дверей	2
количество мест
всего	3		3
из них неполноценных			0
конструкция	рамная
геометрия
габариты
длина	7 100 мм		8 958 мм
ширина	2 500 мм		2 500 мм
высота	2 680 мм		2 805 мм
колёсная база	3 525 мм		4 555 мм
колея
передняя	2 000 мм
задняя	2 000 мм
дорожный просвет
стандарт	400 мм
масса
снаряженная	7 850 кг
полная			21 245 кг
двигатель
название	КамАЗ-740	ЯМЗ-236
тип			Внутреннего сгорания
расположение	спереди, продольно
материал блока	чугун
цилиндры/клапаны	V8/2	V6/2
объем	10 850 см³
мощность
мощность	210 л.с.
в диапазоне от	2 600 об/мин
в диапазоне до	2 600 об/мин
крутящий момент
крутящий момент	637 Нм
в диапазоне от	1 400 об/мин
в диапазоне до	1 700 об/мин
степень сжатия	17
топливо	дизель
турбонаддув	нет
охлаждение	жидкостное
трансмиссия
привод	полный
коробка передач	МКПП 5 (КамАЗ-14)	МКПП (ЯМЗ)	МКПП (ЯМЗ-2361)
сцепление		Двухдисковое
подвеска и рулевое управление
передняя подвеска
тип упругого элемента			рессорная на продольных полуэллиптических рессорах
тип направляющего аппарата			зависимая
амортизаторы
наличие			да
принцип действия			гидравлический
задняя подвеска
тип упругого элемента			рессорная на продольных балансирных рессорах
тип направляющего аппарата			зависимая
тип рулевого управления		С гидроусилителем
тип передней подвески (уст.)	Зависимая рессорная	Зависимая, рессорная	Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
тип задней подвески (уст.)	Зависимая рессорная	Зависимая, рессорная	Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
электрика
напряжение бортовой сети	24 V
динамические характеристики
максимальная скорость	72 км/ч
ограничитель скорости	нет
эксплуатационные характеристики
объем топливного бака			300 л
Система «старт-стоп»	нет
грузоподъемность			12 000 кг
масса буксируемого прицепа			11 500 кг
тормозная система
ABS	нет
передние тормоза
тип	барабанные
задние тормоза
тип	барабанные
колёса и диски
материал дисков	сталь
передние			?J × 21 425/85 R21
задние			?J × 21 425/85 R21
место производства	г. Миасс	РФ, Челябинская область, Миасс

www.autowp.ru

Характеристики и оборудование автомобиля Урал-4320

_________________________________________________________________________________________

Характеристики и оборудование автомобиля Урал-4320

Автомобиль-тягач Урал-4320 унифицирован по ряду узлов и агрегатов с автомобилем Урал-375.

На базе автомобилей Урал-4320-31 и Урал-4320-10 выпускаются следующие модификации:

Автомобиль Урал-43202-0351-31 общего транспортного назначения с деревянной платформой;

Тягач Урал-44202-0311-31 предназначен для буксирования полуприцепов по всем видам дорог;

Седельный тягач Урал-44202-0612-30 предназначен для буксирования полуприцепов по аэродромам и ровным площадкам;

Автомобили Урал-4320-0611-10 и Урал-4320-0611-31 с деревянной платформой и тентом предназначены для перевозки грузов.

Технические характеристики автомобиля Урал-4320

Базовые параметры Урал-4320

Колесная формула — 6×6

Масса снаряженного автомобиля, кг — 9 750

Полная масса автомобиля, кг — 19 975

Масса размещаемого и перевозимого груза, кг — 10 000

Масса буксируемого прицепа, кг — 11 500

Максимальная скорость, км/ч — 85

Емкость топливного бака, л — 300

Дорожный просвет, мм — 360

Габаритные размеры автомобиля, мм — 9545х2500х3075

Бортовая платформа Урал-4320

Количество мест для перевозки людей — 28

Внутренние размеры кузова, мм. — 5685х2330х1000

Кабина Урал-4320

Двигатель Урал-4320

Рабочий объем, л. — 11,15

Номинальная мощность при 2100 1/мин, кВт (л.с.) — 169 (230)

Максимальный крутящий момент при 1100-1300 мин-1, Н.мкгс/м — 882 (90)

Трансмиссия Урал-4320

Рулевое управление — Со встроенным гидравлическим усилителем двухстороннего действия.

Раздаточная коробка — Механическая, двухступенчатая с блокируемым межосевым дифференциалом.

Управление этими редукторами механическое, при помощи системы тяг и рычагов.

Карданная передача — Открытая, с четырьмя валами, с шарнирами на игольчатых подшипниках.

Ведущие мосты — Проходного типа с верхним расположением главной передачи.

В приводе к колесам за главными передачами установлены обычные конические межколесные дифференциалы.

Подвеска Урал-4320

Задняя подвеска — Балансирная с реактивными штангами.

Тормозная система Урал-4320

Рабочая тормозная система — Барабанного типа с пневмогидравлическим приводом.

Электрооборудование Урал-4320

Система электрооборудования — Однопроводная, с номинальным напряжением 24В

Аккумуляторная батарея — 2 шт., ёмкость 190 А/ч каждая

Генератор — Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения.

Стартер — Электромагнитного включения, максимальная мощность 8,2 кВт.

Ходовая часть автомобиля-тягача Урал-4320

Колеса — Дисковые.

Шины — 1200х500х508 156F ИД-284, пневматические, камерные, с регулируемым давлением.

_________________________________________________________________________________________

spezz.ru

Урал 4320: цена Урал 4320, технические характеристики Урал 4320, фото, отзывы, видео

Одноклассники Урал 4320 по цене

К сожалению, у этой модели нет одноклассников…

Отзывы владельцев Урал 4320

Урал 4320, 1991 г

Работал на Урал 4320 немного, могу сказать, что бензиновая и дизельная версия различаются довольно сильно, по крайней мере, кабина и проводка там точно другая, а так же коробка. Имею приличный опыт эксплуатации Камазовских двигателей (кроме последних, которые Евро 2 и т.д.) и двигателей ЯМЗ. Из личного опыта более надежен ярославский мотор – он древний, но менее проблемный в эксплуатации, лучше тянет на «низах» и если изначально нет заводских дефектов, то будет работать долго и надежно при минимальном уходе и обслуживании. На Урал 4320 двигатель ЯМЗ лучше заводится зимой в морозы, чем Камазовский. Минус этого двигателя — трудно прогреть зимой до рабочей температуры, но есть всякие хитрости как это побороть. Есть еще один хитрый нюанс — на Урал 4320 ставится не обычный Камазовский двигатель, а его хитрая модификация как когда-то было на ЗИЛ 133ГЯ и разница между ними довольно ощутимая. Я лично выбрал бы 8-ми цилиндровый ярославский двигатель.

Достоинства: надежность. Хорошие двигатели ЯМЗ. Проходимость.

Недостатки: тормоза.

Виктор, Троицк

Урал 4320, 1992 г

Автомобили Урал 4320 обладают отличной проходимостью и скоростными качествами, как на асфальтовой, так и на грунтовой дорогах. Грузоподъемность данной техники около 15-17,4 тонн, которая пройдет и по заснеженному лесу, и по бездорожью, т.к. у нее полный привод (6 на 6), конфигурация шин обеспечивает хороший грунтозацеп. Размеренная развесовка, а так же отличная маневренность обеспечивают Урал 4320 выполнение поставленных задач в любых экстремальных условиях. Техника с конверсии, разрабатывалась еще в советские времена, и обладает тройным запасом прочности, т.к. в основном ее предназначение — работа в условиях тяжелого крайнего севера, лесной полосы, тайга, бездорожье, военное направление. Все узлы на Урал 4320 так же обладают износоустойчивостью и неприхотливостью, что позволяет в течение длительного времени работать без ремонта и обслуживания, что очень важно для вышеперечисленных условий выполняемых задач.

Достоинства: выносливость. Надежность. Прочность. Простота конструкции.

Недостатки: серьезных нет.

Константин, Иваново

Урал 4320, 1989 г

У «Урала» достоинств гораздо больше чем недостатков. Слабые места есть в любой машине. Главное кому что нужно. «Урал» — крепкая и довольно надежная машина и проходимость у нее неплохая, особенно с 236-м двигателем. Проблемы, с которыми пришлось столкнуться, я так понимаю, для него типичны — рулевой редуктор, раздатка. А теперь и тормоза требуют к себе внимания. Плохо растормаживаются. Проходимость у Урал 4320 потрясающая, а расход топлива такой же как у ГАЗ-66, пробег без дозаправки в два раза больше чем у ГАЗа, а поломок практически не было за весь период эксплуатации, ничего серьёзного кроме оторванных шлангов подкачки. Машина оказалась очень надёжная и не подводила, правда, когда взял с консервации перебрал её полностью, поменял все сальники и некоторые подшипники в ступицах из-за ржавчины, машина 1989 г время берёт своё.

Достоинства: надежность. Проходимость.

Недостатки: рулевой редуктор. Раздатка.

Константин, Владивосток

avto-russia.ru

4320 — это… Что такое Урал-4320?

Урал-4320

Общие данные

Годы пр-ва:

1977—настоящее время

Класс:

Грузовик повышенной проходимости

КамАЗ-740 или ЯМЗ236НЕ2

Марка:	КамАЗ-740 или ЯМЗ236НЕ2
Тип:	дизельный
Объём:	10857 или 11150(ЯМЗ) см³
Максимальная мощность:	210 или 230(ЯМЗ) л.с., при 2000 об/мин
Максимальный крутящий момент:	637 или 800(ЯМЗ) Н·м, при 1400 об/мин
Конфигурация:	V8 (6)
Цилиндров:	8 (6)
Расход топлива при смешанном цикле:	40 л. л/100 км
Расход топлива при городском цикле:	30-50 л. л/100 км
Расход топлива на трассе:	30 л. л/100 км
Диаметр цилиндра:	120 мм
Ход поршня:	120 мм
Cтепень сжатия:	17
Порядок работы цилиндров:	1-5-4-2-6-3-7-8

механическая 5-ступ.

Производитель:	КамАЗ
Тип:	механическая
Число ступеней:	5-ступ.
Передаточные отношения:
1 передача:	5,62
2 передача:	2,89
3 передача:	1,64
4 передача:	1,00
5 передача:	0,724
Задняя передача:	5,30
Переключение:	напольный рычаг

Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,05; 2 передача — 1,30 (с 2002 г передаточное число 2 передачи — 1,21). Главная передача ведущих мостов — двойная, передаточное число — 7,32.
Характеристики
Массово-габаритные
Высота: 2715 (с тентом 3005) мм
Колея задняя: 2000 мм
Колея передняя: 2000 мм
Динамические
Макс. скорость: 85 км/ч
На рынке
Предшественник
Предшественник

Другое
Расход топлива: 27 л/100 км при скорости 40 км/ч
Объём бака: 300 + 60 л.
Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6×6, производящийся на Уральском автомобильном заводе в Миассе (Россия), в том числе и для использования в вооружённых силах в семействе унифицированных армейских автомобилей «Суша» до 1998 года.
Урал-4320 был разработан для транспортировки грузов, людей и трейлеров на всех типах дорог. Обладает значительными преимуществами по сравнению с аналогичными автомобилями: он легко преодолевает заболоченные участки, брод до 1,5 м, канавы до 2 м, рвы, подъемы до 60 %. На 1986 год выпущено более миллиона грузовиков. Сегодня производится Урал с дизельным 230/300 сильным двигателем (Евро-2).
История
Производство начато в 1977 году, этот грузовик выпускается по сей день.
Основное отличие от линейки Урал-375Д — наличие дизельного двигателя.
Изначально Урал-4320 оснащался двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ в 1993 году, поставки данного двигателя прекратились, и начали применяться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского Моторного Завода. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек как у машин с двигателем КАМАЗ-740 (отличия — у машин с ЯМЗ-236 воздушный фильтр на правом крыле). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком. С середины 1990-х годов на Урал-4320 и Урал−5557 появился широкий бампер с фарами, а в крыльях, на старых местах крепления фар, появились пластиковые заглушки. Однако, исключительно для нужд Министерства обороны, по специальному заказу, до сих пор поставляются машины с узким бампером и фарами в крыльях.
С 2009 года на автомобили серии начали устанавливать новую кабину со стеклопластиковым передним оперением.
Модификации
Урал-4320-****-41 — шасси со стандартной («классической») металлической кабиной, грузоподъёмностью ~9 т.;
Урал-4320-19**-41 — длиннобазное шасси;
Урал-43203-****-41 — шасси с усиленной передней подвеской;
Урал-43204-****-40 — шасси трубоплетевозного тягача, увеличенная грузоподъемность;
Урал-5557-****-40 — шасси для монтажа технологического оборудования и специальных установок массой ~12-14 т.;
Урал-44202-****-41 — седельный тягач для эксплуатации с полуприцепом по всем видам дорог;
Урал-43206-****-41 — шасси с колёсной формулой 4×4;
Урал-4320*/5557*-****-5* — версия с новой более объёмной комфортной кабиной капотного типа, пластиковым оперением, подрессоренным сиденьем водителя;
Бронированные армейские модификации
Урал-4320-09-31 — бронированный автомобиль на базе Урал-4320-31 с кабиной, формованной из цельного бронированного листа, с бронированными стеклами, амбразурами для ведения огня, мощными сейфовыми дверями, оборудованными замками с внутренней блокировкой.
Пол кабины, задняя стенка и крыша тоже выполнены из бронелиста, в крыше — бронированный люк, который можно использовать как пулеметное гнездо. Кабина стала двухместной, с раздельными сиденьями. На освободившемся месте установлено спецоборудование: приборы ночного видения, радиационной и химической разведки, армейская радиостанция и т. п. Кроме обычной «печки», на крыше монтируется фильтро-вентиляционная установка (ФВУ).
На автомобиле установлены «железная маска» на радиаторе, боковины и капот из бронелиста. Бронированы также ящик с аккумулятором и топливный бак. В кузове под тентом может быть установлен бронированный модуль на 15-20 бойцов. Внутри только деревянные лавки^[1].
Урал-Э4320Д-31 (Урал-4320-0010-31) — бронированный автомобиль многоцелевого назначения, унифицированного семейства «Мотовоз-1» с бронированным функциональным модулем, установленным на платформе автомобиля, предназначенный для перевозки различных грузов, личного состава и буксирования прицепных систем по всем видам дорог и местности. Разработан на базе автомобиля Урал-4320-31 типа 6×6. Бронеавтомобиль обладает повышенной защищенностью от огня стрелкового оружия и противоминной стойкостью. Впервые был представлен на выставке Russian Expo Arms-2009 в Нижнем Тагиле^[2]. 10 июня 2011 года на показе военной техники на полигоне НИИИЦ АТ 3 ЦНИИ МО РФ в Бронницах автомобиль был представлен, как Урал-4320-0010-31^[3].
Casspir Mk6 — бронированная машина MPVI (англ. Mine Protected Vehicle for India), изготовляемая на созданном Mahindra&Mahindra и BAE Systems совместном предприятиии Defence Land Systems India (DLSI) на принадлежащем Mahindra&Mahindra заводе в Притхла близ Фаридабада (штат Харьяна). Заказ данных шести машин правительством Джаркханда был обусловлен необходимостью борьбы с действующими в штате повстанческими группами промаоистской ориентации.
Машина выполнена в виде конструкции, базирующейся на цельносварном V-образном корпусе и основе шасси грузовиков семейства «Урал-4320». Предлагаются модификации с колёсными формулами 4×4 и 6×6, оснащенные дизельным двигателем с турбонаддувом ЯМЗ-236НЕ2 (максимальная мощность 230 л.с. (169 кВт)) и механической коробкой передач ЯМЗ-236У. Данное решение выбрано с целью удешевления машины, стоимость которой заявляется от 350 тыс. долл. Согласно заявлению директора по развитию бизнеса BAE Systems Land Systems South Africa Йохана Йоосте, «использование элементов „Урала“ позволило сократить стоимость на треть».
В варианте с формулой 6×6 машина имеет длину 7,59 м, ширину — 2,67 м, клиренс — 380 мм, боевую массу — 14,32 т. Бронеавтомобиль вмещает до 18 человек личного состава, размещаемых в индивидуальных подвесных противоударных креслах и может быть выполнен в виде бронетранспортера, многоцелевой или командной машины. Заявляется, что на испытаниях машина выдерживала без ущерба для личного состава подрыв 21-кг заряда под колесом (достоверность подтверждалась выложенным в интернете видео соотвестствующих испытаний^[4]) и 14-кг заряда под корпусом машины. Возможна навеска дополнительной баллистической защиты^[5]^[6].
Индийская печать сообщает, что 25 августа 2011 года полиция индийского штата Джаркханд получила первую из шести заказанных серийных машин^{[источник не указан 466 дней]}.
Галерея
В игровой и сувенирной индустрии
Масштабные модели автомобилей Урал-4320 и его модификаций (с тентом, седельный тягач, строительный и сельхоз. самосвалы) в масштабе 1:43 выпускаются на казанском заводе «Элекон», а также китайской фирмой «Технопарк». Сборные масштабные модели грузовика выпускаются украинской фирмой ICM в масштабе 1/72. Также существуют раритетные модели фирм ICM и Алангер в масштабе 1/35.
Ссылки
Примечания
dic.academic.ru

Урал-4320 (6X6)

Технические характеристики автомобиля Урал-4320

Габаритные размеры

Источники информации

Автомобиль Урал-4320 и его характеристики

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

Автомобиль Урал-4320 и его характеристики

Характеристики автомобиля Урал 4320

Характеристики автомобиля Урал 4320

Технические характеристики Урал-4320 ‘1977–н.в.

Характеристики и оборудование автомобиля Урал-4320

Характеристики и оборудование автомобиля Урал-4320

Урал 4320: цена Урал 4320, технические характеристики Урал 4320, фото, отзывы, видео

Одноклассники Урал 4320 по цене

Отзывы владельцев Урал 4320

4320 — это… Что такое Урал-4320?

История

Модификации

Бронированные армейские модификации

Галерея

В игровой и сувенирной индустрии

Ссылки

Примечания

Добавить комментарий Отменить ответ
