Пулемет Гатлинга: первая карусель смерти

29.04.2019

В военной истории человечества не так много образцов стрелкового оружия, которое, без сомнения, можно назвать легендарным и культовым: автомат Калашникова, револьвер Нагана, винтовка FN FAL, пистолет-пулемет Томпсона. Если говорить о пулеметах, то к легендарным образцам оружия, несомненно, относится пулемет Гатлинга.

В 1862 году Ричард Гатлинг, сын американского фермера и врач по образованию, получил патент на новый тип многоствольного скорострельного оружия, которое часто называют первым современным пулеметом.

Оно было опробовано во время Гражданской войны в США и очень скоро получило красноречивое прозвище «карусель смерти». В 1866 году пулемет Гатлинга был принят на вооружение армии США. Это оружие пришлось по душе не только американским военным. Впоследствии пулемет Гатлинга был закуплен для вооруженных сил Великобритании, Турции, Испании и Японии.

К слову, первыми на европейском континенте «гатлинг» закупила российская армия.

Гатлинг постоянно усовершенствовал свое детище: пулемет становился все более надежным и скорострельным. Следует отметить, что поздние модификации пулемета не слишком похожи на первую модель «гатлинга», запатентованную в 1862 году. Пулемет системы Гатлинга успел много повоевать, особенно активно использовали его в колониальных войнах. Однако уже к концу XIX столетия его начали вытеснять одноствольные пулеметы, схема работы которых использовала энергию отдачи ствола.

Однако история пулемета Гатлинга на этом не закончилась: после Второй мировой войны на многоствольные пулеметы стали устанавливать электромоторы. Подобные «карусели смерти» и сегодня активно используются в авиации и на флоте, их скорострельность просто ужасает.

Пулемет Гатлинга популярен и сегодня. Правда, только среди любителей исторического оружия и голливудских кинопродюсеров. Сегодня мало какой фильм в жанре вестерна обходится без этого шестиствольного харизматичного символа стимпанка.

Совсем недобрый доктор

Ричард Джордан Гатлинг родился в 1818 году в семье обычного фермера. С детства мальчик проявлял тягу к технике и увлекался изобретательством. Уже в тринадцать лет он сделал сеялку новой конструкции и даже получил на нее патент. Позже он окончил медицинский колледж, однако не перестал заниматься разработкой разных механических диковинок. На счету Гатлинга несколько видов сеялок и гребной винт оригинальной конструкции.

Однако главный свой проект он сделал несколько позже: в 1862 году Гатлинг получил патент № 36836 на новую скорострельную малокалиберную пушку, которая навсегда оставила его имя в истории оружия.

Новый смертоносный пулемет – довольно странное изобретения для врача, но у Гатлинга на этот счет было свое объяснение. Он мечтал создать новое скорострельное оружие, которое бы позволило одному человеку заменить на поле боя сотню солдат. По его мнению, это позволило бы отказаться от огромных армий и существенно уменьшить количество жертв в войнах. Подобная логика выглядит «немного» странной. После смерти изобретателя американский журнал Scientific American выпустил некролог, в котором были следующие слова: «Этот человек не имел себе равных по доброте и сердечности. Ему казалось, что если война сделается еще более ужасной, то народы потеряют, наконец, охоту прибегать к оружию».

Нельзя сказать, что Гатлинг первым додумался до идеи многоствольного стрелкового оружия, она была известная еще со Средних веков. После изобретения картечи многоствольные орудия канули в Лету. Однако во второй половине XIX века повышение скорострельности стрелкового оружия опять стало актуальным. Дело в том, что дистанция эффективной стрельбы картечью составляла 500-700 метров, но на таком расстоянии артиллеристы уже были уязвимы для прицельного огня новейших дальнобойных винтовок. Одним из вариантов решения проблемы стала митральеза, которая имела несколько десятков неподвижных оружейных стволов. Но такие установки были очень громоздки и много весили, нужно было принципиально другое решение.

Основной заслугой Гатлинга было не изобретение многоствольного оружия (оно было давно известно) и даже не расположение стволов «по-револьверному» (такая схема давно использовалась в ручном огнестрельном оружии), а создание принципиально новой конструкции подачи патрона и экстракции гильз.

Следует отметить, что первая картечница Гатлинга использовала не унитарные патроны, а специальные стальные картриджи, в которые вставлялся бумажный патрон и капсюль. Такая система вполне эффективно работала, но была крайне неудобной. Заряды для пулемета приходилось снаряжать вручную, они много весили, также их приходилось постоянно чистить от порохового нагара.

Поэтому уже в 1863 году Гатлинг переделал свой пулемет под стрельбу унитарными патронами, что было намного дешевле и удобнее. В это время в США продолжалась Гражданская война, и изобретатель предложил свое детище северянам. Несмотря на успешную демонстрацию, оружие так и не было принято в эксплуатацию, хотя несколько образцов пулемета все-таки попали на фронт и весьма неплохо себя показали.

Уже после окончания Гражданской войны (в 1865 году) пулемет Гатлинга был принят на вооружение американской армии. В 1866 году военное ведомство США сделало первый заказ на 100 единиц нового оружия. Его изготовлением занималась компания Colt, «гатлингу» было присвоено обозначение Model 1866.

Эти пулеметы использовали не только на суше, их устанавливали и на военные корабли. Позже «гатлинги» начали успешно продавать в другие страны: ими заинтересовались в Англии и в России. Британцы использовали пулеметы во время подавления восстания в Египте (1883 год), с их помощью они устроили для повстанцев настоящую кровавую баню. В России пулеметы системы Гатлинга были переделаны под патрон «берданки» и приняты на вооружение.

Следует отметить, что многоствольные системы были весьма популярны во второй половине XIX века. По стопам Гатлинга пошло немало конструкторов-оружейников, подобную схему использовали не только для создания новых пулеметов, но и при разработке пушек небольшого калибра. Типичным примером является пушка Гочкиса (пять 37-мм стволов), которая долгое время эксплуатировалась на российском флоте. Да и сам пулемет Гатлинга неоднократно подвергался модернизации, совершенствованием этого оружия занимались во многих странах мира.

Однако в 1883 году мир узнал имя еще одного американца – Хайрама Максима и познакомился с его изобретением. После этого звезда «гатлинга» постепенно начала закатываться. Новые одноствольные пулеметы использовали бездымный порох, были легче, скорострельнее и проще в производстве.

Описание устройства

Пулеметы системы Гатлинга имели разное количество стволов, от четырех до десяти. Их скорострельность составляла примерно 200 выстрелов в минуту, а дальность стрельбы – около 1 тыс. метров. Дальнобойность пулеметов превосходила существующие в то время артиллерийские орудия. «Гатлинги» могли иметь разный калибр: от 12 до 40 мм.

Пулеметы системы Гатлинга отличались большой громоздкостью и значительным весом, поэтому их обычно устанавливали на орудийные лафеты. Именно по этой причине пулемет Гатлинга часто причисляют к артиллерийским системам и называют «картечницей». Хотя, такое название встречается часто и стало привычным, оно не являетс

я корректным: это оружие все же является пулеметом.

«Гатлинг» имел блок вращающихся стволов, узел подачи патронов находился над ним. Патрон из обоймы под действием силы тяжести просто опускался в ствол, который в этот момент находился в верхней точке. Затем боек накалывал капсюль и происходил выстрел. Ствол с использованной гильзой опускался вниз, где в нижней точке происходила ее экстракция. Также под действием силы тяжести.

Привод пулемета был ручным, один из членов расчета просто вращал ручку. Конечно, полностью автоматическое оружие лучше, но и такая схема была большим шагом вперед. Кроме того, первые автоматические пулеметы не отличались высокой надежностью, так что на их фоне «гатлинг» выглядел довольно неплохо.

Даже подобная механическая перезарядка обеспечивала приличный темп стрельбы, который современникам казался настоящим прорывом. Кроме того, использование сразу нескольких стволов решало вопрос с их перегревом: на каждый ствол приходилось только часть использованных боеприпасов, а во время вращения происходило естественное охлаждение.

Возрождение «многостволок»

Первые попытки установить электропривод на пулемет Гатлинга были предприняты еще на рубеже XIX и XX столетий. Эксперимент получился довольно удачным, скорострельность оружия возросла до 3 тыс. выстрелов в минуту. Однако такие показатели в то время были особо не нужны, так что от практической реализации этого проекта отказались. Кроме того, электромотор значительно увеличивал и так немаленькие вес и габариты пулемета.

К идее создания многоствольного скорострельного пулемета вернулись только после Второй мировой войны. Ожесточенные воздушные бои между советскими и американскими реактивными истребителями в небе Кореи показали неэффективность существующего пушечно-пулеметного вооружения самолетов. Огневой контакт длился считаные секунды, за которые нужно было выпустить по врагу максимальное количество свинца. Одноствольные пушки не могли обеспечить необходимую скорострельность – их ствол быстро перегревался. Вот тогда и вспомнили о старом добром «гатлинге».

Возрождением многостволок занималась американская компания General Electric. Говорят, что ее конструкторы на время работ брали старинные пулеметы прямо из музеев. К ним были подключены электромоторы, и скорострельность возросла до нескольких тысяч выстрелов в минуту.

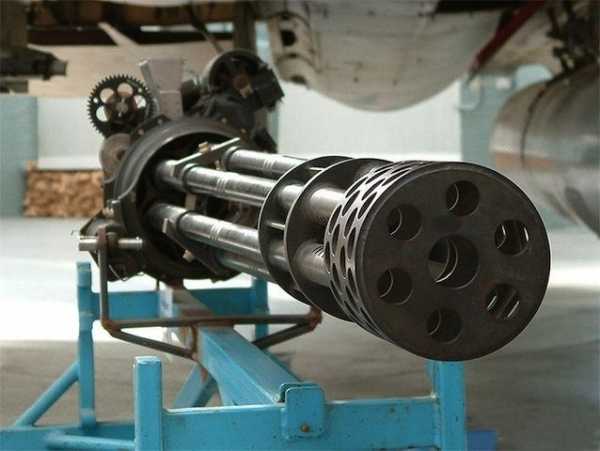

Результатом изысканий стало появление знаменитой шестиствольной 20-мм пушки M61А1 Vulcan, которая имеет скорострельность 6 тыс. выстрелов в минуту. И это была только первая ласточка. В 60-х годах появился шестиствольный пулемет М134 Minigan (калибр 7,62 мм) и авиационная пушка GAU-8/A (30 мм) с еще более высокими техническими характеристиками. Последняя установлена на основной американский штурмовик А-10 «Тандерболт», который может за считанные секунды превратить в решето любую бронированную цель.

Установка 20-мм пушки M61А1 Vulcan на авиационную технику шла непросто: конструкторам пришлось бороться с резонансом, который возникал из-за ее огромной скорострельности, а также позаботиться о надежном креплении орудия.

Многоствольные орудийные системы успешно разрабатывались и с СССР. Их применяли в качестве средств ПВО и устанавливали на боевые самолеты (Су-24 и МиГ-31) и вертолеты (Ми-24).

Если вам надоела реклама на этом сайте — скачайте наше мобильное приложение тут: https://play.google.com/store/apps/details?id=com.news.android.military или ниже, кликнув на логотип Google Play. Там мы уменьшили кол-во рекламных блоков специально для нашей постоянной аудитории.
Также в приложении:
— еще больше новостей
— обновление 24 часа в сутки
— уведомления о главных событиях

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Пулемёт Гатлинга 1862 — принцип работы шестиствольного пулемета

Пулемёт Гатлинга

Пулемёт Гатлинга называли оружием, которое зазря тратит патроны, не поражая поставленные цели. Другие говорили о его конструкции как про негуманную и ужасающую. В России этот пулемет называли «картечницей», чтобы продемонстрировать его отличия от «настоящих» пулемётов и подчеркнуть специфику использования. А началась история этого оружия неожиданно.

Пулемет Гатлинга 1862

Доктор Ричард Гатлинг не был профессиональным оружейником. Впрочем, он и врачом-то был «номинально» – заинтересовавшись медициной, окончил колледж, но никогда не практиковал. Зато он был «профессиональным» изобретателем. Впоследствии Гатлинг писал, что на главное своё изобретение его вдохновило начало гражданской войны и ежедневное наблюдение за солдатами, уходящими на фронт.

Его посетила идея: что, если сделать оружие, которое даст одному солдату огневую мощь десятка? Не позволит ли это сократить армии и сделать войны менее массовыми? И уже в 1862 году Гатлинг получил патент на такое оружие. В нём оно названо просто «Machine gun», то есть «пулемёт».

Пулемет Гатлинга 1862 года

Автоматическое стрелковое оружие пытались создать и до Гатлинга. Однако принцип действия его пулемёта отличался от довольно распространённых тогда картечниц. Это были многоствольные орудия, все стволы которых приходилось перезаряжать вручную. Американский изобретатель механизировал все операции. Всего на год систему Гатлинга опередил пулемёт Эйгара – одноствольное оружие с ручным приводом.

А в основу работы системы Гатлинга был положен такой принцип работы: блок стволов вместе с патронниками и затворами вращался вокруг центрального вала с помощью рукоятки.

Внутри ствольной коробки был паз, по которому перемещались ролики, отпирающие и запирающие затворы. В верхний, свободный патронник, под воздействием силы тяжести подавало боеприпас, дальнейший поворот рукоятки запирал затвор, производил выстрел, в нижней точке затвор снова отпирало, и из него извлекалась гильза.

Пулемет доктора Гатлинга

В отличие от пулемёта Эйгара, где за один поворот рукоятки происходил один выстрел, «гатлинг» производил столько выстрелов, сколько было в блоке стволов. При этом за время цикла стволы успевали остыть.

В 1862 и 1863 годах Гатлинг занимался демонстрацией своего прототипа армейским чинам, и небезуспешно. Генерал Райт писал, что изобретение может оказаться очень полезным для безопасности судоходства на западных реках. Оценил «картечницу» и адмирал Дальгрен, возглавлявший департамент вооружения флота.

Модификации пулемета

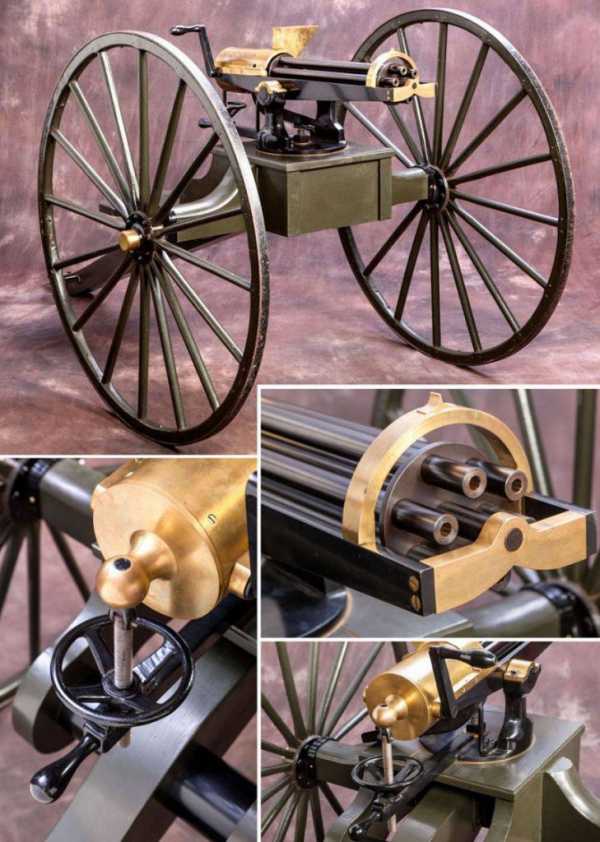

Первый образец – М1862 – имел блок из шести стволов, установленный на артиллерйском двухколёсном лафете. Для стрельбы первоначально использовались патроны, состоящие из пули Минье калибра .58, и очень толстой многоразовой гильзы с капсюлем. Патронников, как таковых, этот образец изначально не имел, но позднее Гатлинг рассверлил казённую часть стволов, ради возможности использовать новейшие унитарные патроны. Это оружие получилось ненадёжным, и выпущено было только небольшой партией.

Пулемёт Гатлинга

М1866 отличался от прародителя тем, что изначально рассчитывался на использование унитарных патронов калибра .50-70. Это потребовало увеличить расстояние, на которое перемещались затворы, и оснастить их экстракторами. М1866 стал первым серийным «гатлингом».

М1874 имел 10 стволов и для стрельбы использовал новый патрон .45-70. В качестве станка по-прежнему использовался артиллерийский лафет, но в качестве альтернативы уже была предложена тренога. Популярностью, впрочем, она не пользовалась. Основным средством питания были кассеты на 40 патронов, но был разработан и «барабан» Бродвелла, состоящий из 20 кассет на 20 патронов. Вариант этого пулемёта, принятый на вооружение в Британской Империи, использовал патрон .450 и снаряжался барабанами общей ёмкостью 352 и 240 патронов.

М1877 – также известный, как «бульдог». Он имел всего пять укороченных стволов и монтировался только на треноге. «Бульдог» намеревались продавать полиции, но органы правопорядка он не устроил.

Фото пулемета Гатлинга

М1883, как и образец 1874 года, имел десять стволов калибра .45-70, но все стволы были закрыты бронзовым кожухом. Но главной особенностью этой модели стала попытка использовать возможность «гатлингов» развить очень высокий темп стрельбы, если вращать главный вал напрямую. В таком режиме М1883 развивал небывалую для своего времени скорострельность – 1500 выстрелов в минуту.

Очевидно, что при таком темпе стрельбы необходим был солидный запас патронов. Для этого разработали кольцеобразный магазин на 104 патрона, приводившийся в действие механизмом пулемёта.

Последней модификацией стал десятиствольный М1903 калибра .30-06, производившийся до 1911 года.

История будет неполной без упоминания одной экспериментальной версии. Способность «гатлингов» развивать высочайший темп стрельбы не осталась незамеченной. В 1893 году сам Ричард Гатлинг запатентовал М1893 – десятиствольный пулемёт калибра .30-40, в бронзовом кожухе которого находился электромотор. «Электрический Гатлинг» мог произвести до 3000 выстрелов в минуту.

Применении пулемета

Хотя пулемёты Гатлинга были приняты на вооружение не только в США, и нашли применение во многих конфликтах – их было не так много, и эффективность их не всегда ошеломляла. Единственные «картечницы», которые попали в войска северян во время гражданской войны – были приобретены генералом Батлером за свой счёт. Согласно отдельным источникам, три М1862 купила газета «Нью-Йорк Таймс». Их использовали для обороны редакции во время нью-йоркских бунтов.

Официально на вооружение американских войск «картечницы» поступили уже после войны, и использовались в основном на пограничных фортах. Пулемёты показали свою эффективность в 1875 году, во время кампании по вытеснению индейских племён с Великих Равнин. Их продолжали использовать и в последующих войнах с индейцами.

В ходе испано-американской войны прославилась батарея из четырёх «гатлингов», возглавляемая лейтенантом Паркером. Партию американских пулемётов купила Франция, однако во франко-прусской войне они либо не использовались вообще, либо крайне ограниченно.

Пулемёт Гатлинга

В Россию «гатлинги» попали благодаря военному атташе Горлову. Эти «горловки» под 4,2-линейный патрон применялись в Хивинском походе. Вскоре после этого, в 1876 году, их передали в крепости.

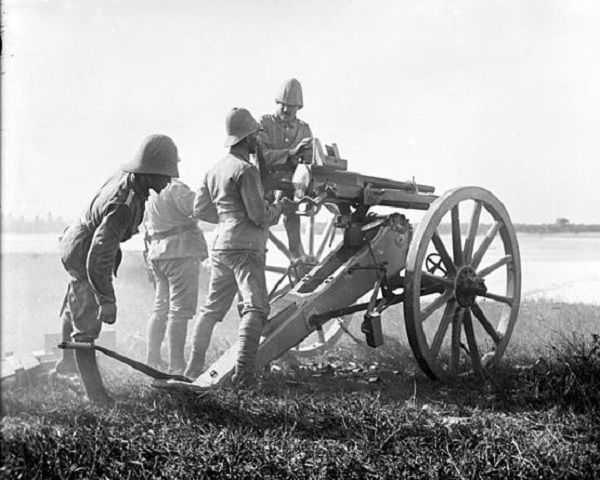

Но шире всего, вероятно, «гатлинги» использовала британская армия, которой часто приходилось иметь дело с массированными атаками африканских племён. При этом в одном из важнейших сражений войны с зулусами – у Роркс-Дрифт – пулемёты не применялись.

Уже в 1884 году Хайрам Максим разработал первый «настоящий» пулемёт, использующий не ручной привод, а энергию отдачи. В течение следующего десятилетия такое оружие вытеснит «картечницы» из войск первого эшелона, а к началу Первой Мировой многоствольные системы устареют, казалось, окончательно.

Тактико-технические характеристики

Для Гатлинга важным стало то, что по своим тактико-техническим характеристикам его оружие превосходило все имеющиеся на вооружении того времени артиллерийские орудия. Изобретение не сразу стало называться пулеметом. По своим габаритам изобретение было сравнимо с орудиями мелкого калибра. К тому же система нуждалась в прочном и надежном лафете. Для этих целей конструктор использовал артиллерийский лафет от легкой пушки. Первоначально система считалась артиллерийским орудием высокой скорострельности. Только калибр давал понять, что речь идет о стрелковом оружии.


Пулемёт Гатлинга — видео

Подача боеприпасов осуществлялась посредством металлических кассет, которые были предварительно заряжены патронами. Эксплуатация оружия не вызывала особых сложностей за исключением постоянной чистки стволов после 5-10 минут активной стрельбы. Справиться с управлением пулемета мог практически любой военнослужащий, обладающий элементарными навыками обращения с техникой.

В плане боевого применения оружие Гатлинга прошло сложный путь, вызванный недоверием американских военных того времени ко всему новому. Изобретатель продемонстрировал свою систему военному командованию армии Северян, однако ввиду бюрократических проволочек полноценного рассмотрения проекта не получилось. Первые образцы пулемета Гатлинга, которые приняли участие в боевых действиях, были изготовлены в частном порядке.

www.mzk1.ru

Пулемет Гатлинга — первый в истории газонокосильщик

С появлением огнестрельного оружия военные вместе с оружейниками постоянно работали над его совершенствованием. Основной акцент делался на повышение скорострельности образцов стрелкового оружия. Продолжительное время, затрачиваемое на перезарядку мушкетов и аркебуз, часто становилось решающим фактором низкой эффективности этого оружия на поле боя. Первые практические шаги в этом направлении привели к появлению многоствольных пушек, которые назывались органами или рибодекенами. О скорострельности как таковой, говорить в данном случае не приходилось. Таким способом просто увеличивалась огневая мощность залпа. Последующая перезарядка опять же занимала массу драгоценного времени.

Боевая эффективность таких орудий была крайне малой, а появление картечи вообще поставило крест на многоствольном огнестрельном оружии. Скорострельность стрелкового оружия достигалась за счет увеличения количества стрелков в составе вою

щих армий. Войска снова стали расти количественно, увеличивается число полков огневого боя. Стрельба велась шеренгами, что создавало впечатление высокой интенсивности огня. Такое положение вещей сохранялось в течение длительного периода. На скорострельности не отразились ни Тридцатилетняя война, ни длительные и кровопролитные Наполеоновские войны.

Ситуация в корне изменилась во второй половине XIX века, когда стали материализовываться в металл концепции ведения автоматического огня. Появление пулемета на вооружении армий в корне изменило стратегию и тактику на полях сражений, даже с учетом несовершенства конструкции первых образцов этого оружия. Первой ласточкой в этом списке можно с полной уверенностью назвать пулемет Гатлинга, прозванный военными «дьявольской мясорубкой».

Не стоит говорить о том, что разработки автоматических систем других конструкторов и рационализаторов не были успешны в этом направлении. Просто Ричард Гатлинг оказался в нужном месте, а его изобретение было замечено и промышленниками, и военными. Один внешний вид пулемета с вращающимися стволами, изрыгающими огонь, внушает уважение и трепет.

С чего все начиналось

Вторая половина XIX века ознаменовалась стремительным прорывом в оружейном деле. Это объяснялось в первую очередь развитием промышленной базы, появление новых технологий в области металлообработки. Появились реальные технические возможности создавать новые образцы оружия, в котором стало возможным реализовать придуманные и разработанные системы перезарядки. Унитарный патрон открыл перед оружейниками новые горизонты, дав возможность перейти к конструированию многозарядного огнестрельного стрелкового оружия. Во Франции оружейник де Реффи пошел другим путем, создав митральезу. Его детище имело целых 25 стволов калибром 13 мм, неподвижно закрепленных на лафете. Скорострельность митральезы составляла 5-6 выстрелов в минуту. К слову сказать, появившиеся к тому времени нарезные ружья и штуцеры стреляли почти с такой же скоростью, поэтому особого фурора французское изобретение в войсках не произвело.

В Бельгии это оружие усовершенствовали, увеличив количество стволов до 37 штук. Несмотря на хорошую идею, митральеза имела громоздкую и крайне ненадежную конструкцию. В итоге это оружие не получило широкого распространения. Его боевое применение ограничилось рядом военных операций во время Гражданской войны в Америке и в ходе франко-прусской войны 1870-71 гг.

Изобретение Ричарда Гатлинга имело принципиально другую схему. Высокая скорострельность достигалась не за счет увеличения количества стволов, а за счет усовершенствованного зарядного механизма. История появления пулемета Гатлинга достойна книжного романа, однако если говорить сухими цифрами статистики, оружие стало плодом реализации новаторских идей, возникших у изобретателя. Его изобретение заключалось в использовании в конструкции револьверного принципа. В патенте, который был выдан 4 ноября 1862 года на имя Ричарда Гатлинга, так и указывалось – Revolving Battery Gun (револьверная батарея). Изюминка конструкции заключалась не в наличии нескольких стволов, расположенных по револьверной схеме, а в принципе заряжания. Следует отметить, что револьверный принцип уже тогда широко применялся в конструкции ручного стрелкового оружия. Револьверы к тому времени уже были знакомы в войсках. У Гатлинга кардинально отличалась система подачи патронов. Новинкой был и механизм выброса отстрелянных гильз.

Стволы, соединенные в единый блок, проворачивались вокруг своей оси. С каждым поворотом отдельный ствол оказывался в верхней точке, где и происходило заряжание. Патроны под собственной тяжестью попадали в ствол, а под воздействием ударника происходил выстрел. Последующее проворачивание ствольного барабана, повторяло процесс перезарядки в том же порядке, но уже с новым, свободным стволом. После каждого выстрела и проворачивания, ствол оказывался в нижней точке, где и происходила экстракция гильзы. Вращение ствольного барабана осуществлялось вручную при помощи шестерного механизма. Работа стрелка сводилась к простой физической работе, связанной с вращением рукоятки. Назвать такую систему автоматической можно только с большой натяжкой, однако сам факт того, что процесс заряжания и экстракция гильзы происходили без участия человека, является явным техническим прорывом.

Для сравнения, первые автоматические системы перезарядки показывали явные признаки несовершенства. В данном случае механический способ подачи боеприпасов выглядел надежнее, к тому же показанные результаты были достаточно высокими. Темп стрельбы, который демонстрировал пулемет Гатлинга для того времени был очень высоким — до 200 выстрелов в минуту. Подтверждением тому являлся быстрый перегрев стволов во время стрельбы. Система охлаждения была построена на эффекте вращения стволов. Однако имелся у конструкции весомый недостаток. Используемый в то время черный дымный порох не позволял в полной мере использовать достигнутый результат со скорострельностью. Дымный порох сильно загрязнял после себя каналы ствола, поэтому после непродолжительной стрельбы каждый ствол нуждался в чистке.

Особенности конструкции изобретения Ричарда Гатлинга

Рассматривая детально пулемет системы Ричарда Гатлинга, следует остановиться на основных моментах. В своей разработке изобретатель использовал разное количество стволов, от 4 до 10. Калибр так же варьировался в диапазоне 12-40 мм. Прицельная дальность стрельбы из пулемета составляла порядка одного километра. Ориентировочная скорострельность оружия составляла 200-300 выстрелов в минуту. Меньше можно, больше — не рекомендуется с технической точки зрения в силу недостаточной прочности конструкции и тех свойств, которыми обладал тогдашний порох.

Для Гатлинга важным стало то, что по своим тактико-техническим характеристикам его оружие превосходило все имеющиеся на вооружении того времени артиллерийские орудия. Изобретение не сразу стало называться пулеметом. По своим габаритам изобретение было сравнимо с орудиями мелкого калибра. К тому же система нуждалась в прочном и надежном лафете. Для этих целей конструктор использовал артиллерийский лафет от легкой пушки. Первоначально система считалась артиллерийским орудием высокой скорострельности. Только калибр давал понять, что речь идет о стрелковом оружии.

Подача боеприпасов осуществлялась посредством металлических кассет, которые были предварительно заряжены патронами. Эксплуатация оружия не вызывала особых сложностей за исключением постоянной чистки стволов после 5-10 минут активной стрельбы. Справиться с управлением пулемета мог практически любой военнослужащий, обладающий элементарными навыками обращения с техникой. В плане боевого применения оружие Гатлинга прошло сложный путь, вызванный недоверием американских военных того времени ко всему новому. Изобретатель продемонстрировал свою систему военному командованию армии Северян, однако ввиду бюрократических проволочек полноценного рассмотрения проекта не получилось. Первые образцы пулемета Гатлинга, которые приняли участие в боевых действиях, были изготовлены в частном порядке.

С подачи лейтенанта национальной гвардии А. Ховарда, на одном из оружейных заводов было изготовлено несколько пулеметов. Только после этого, под самый занавес Гражданской войны армия Северян официально приняла на вооружение орудия системы Гатлинга. Уже после окончания войны, получив лестные отзывы от военных, Правительство США и военный департамент сделали заказ компании Colt на изготовление 100 орудий, получивших официальное название Model 1866.

Первые сошедшие с конвейера изделия были отправлены на оснащение кораблей американского военного флота. Основное предназначение, которое выполняли орудия системы Гатлинга на кораблях, сводилось к борьбе с минными катерами и минами. После этого система получила распространение и в армиях других стран, которые также испытывали потребность в скорострельном оружии. Однако широкого распространения изобретение американского конструктора так и не получило. Сказался армейский скепсис по этому поводу, который выражался в том, что пушка, винтовка и кавалерия являются основными средствами вооруженной борьбы на поле боя. Сказывалась и высокая стоимость пулемета. К примеру, каждый пулемет обходился заказчику в 1000 американских долларов, тогда как винтовка стоила всего 15-20$, а револьверы и того меньше.

В отличие от американцев, которые всецело были заняты переоснащением своей армии новыми орудиями и винтовками, интерес к пулемету Гатлинга проявили британцы. Их колониальные войска остро нуждались в новых огневых средствах, способные эффективно противостоять туземным армиям.

Небольшие по численности контингенты британских войск вели тяжелую борьбу с превосходящими по численности силами туземцев. Автоматическое оружие в данном случае могло стать палочкой-выручалочкой. Пулемет Гатлинга эффективно использовался британскими войсками во время подавления восстания зулусов. Британцы, вооруженные двумя пулеметами, сумели отбросить толпу наступающих аборигенов за считанные минуты. Произведенный эффект был потрясающим как для самих англичан, так и для побежденных.

Успешное применение англичанами пулеметов в колониальных войнах дали старт массовому перевооружению армий. Пулеметы успешно применялись уже в ходе русско-турецкой войны 1877-78 года. Причем некоторое количество оружия было выпущено непосредственно в России, получившей разрешение на промышленный выпуск детища Гатлинга. Пулеметом активно пользовались как колонизаторы в борьбе с племенами, так и полицейские, используя пулеметы в подавлении массовых рабочих протестов.

В результате активного применения, пулемет претерпел определенную модернизацию, которая свелась к увеличению скорострельности. Так пятиствольный пулемет 1876 года имел темп стрельбы 800-1000 выстрелов в минуту. Другими словами, каждый ствол мог выпускать за минуту до 200 пуль. Подобными характеристиками может похвастаться приемник пулемета системы Гатлинга, американская авиационная пушка «Вулкан». Почти через 100 лет после того, как пулемет Гатлинга стал вехой в истории автоматического оружия, оружейники снова вернулись к идее, разработанной американским доктором.

comp-pro.ru

Карусель смерти: Пулемет Гатлинга — Энциклопедия оружия и боеприпасов

С момента появления огнестрельного оружия военные были озабочены повышением его скорострельности. Начиная с XV века оружейники пытались добиться этого единственным доступным в то время способом – увеличением количества стволов.

Такие многоствольные пушки называли органами или рибодекенами. Впрочем, название «скорострельные» мало подходило подобным системам: хотя можно было одновременно произвести залп из большого количества стволов, дальнейшая перезарядка требовала много времени. А с появлением картечи многоствольные пушки и вовсе утратили смысл. Но в XIX веке они вновь возродились – благодаря человеку, который из самых лучших побуждений хотел уменьшить боевые потери

Во второй половине XIX века военные были чрезвычайно озадачены снижением эффективности артиллерии против пехоты. Для привычного выстрела картечью необходимо было подпустить неприятеля на 500–700 м, а новые дальнобойные винтовки, поступившие на вооружение пехоты, попросту не позволяли этого сделать. Однако изобретение унитарного патрона обозначило новое направление в развитии огнестрельного оружия: увеличение скорострельности. В результате почти одновременно появились несколько вариантов решения проблемы. Французский оружейник де Реффи сконструировал митральезу, состоящую из 25 неподвижных стволов калибра 13 мм, способную выпускать до 5–6 залпов в минуту. В 1869 году бельгийский изобретатель Монтиньи усовершенствовал эту систему, доведя количество стволов до 37. Но митральезы были очень громоздкими и не получили особого распространения. Требовалось принципиально другое решение.

Добрый доктор


Патент Гатлинга, 1865 год

Ричард Гатлинг родился 12 сентября 1818 года в округе Хартфорд (штат Коннектикут) в семье фермера. С детства он увлекался изобретательством, помогая своему отцу чинить сельскохозяйственную технику. Свой первый патент (на сеялку) Ричард получил в возрасте 19 лет. Но, несмотря на свое увлечение, он решил стать врачом и в 1850 году закончил медицинский колледж в Цинциннати. Однако страсть к изобретательству победила. В 1850-х Гатлинг изобрел несколько механических сеялок и гребной винт новой системы, но самое известное изобретение сделал позже. 4 ноября 1862 года он получил патент за номером 36 836 на конструкцию, навсегда вписавшую его имя в историю оружия, – Revolving Battery Gun. Тем не менее автор смертоносного изобретения, как и положено врачу, питал к человечеству самые лучшие чувства. Сам Гатлинг писал об этом так: «Если бы мне удалось создать механическую систему стрельбы, которая благодаря своей скорострельности позволила бы одному человеку заменить на поле боя сотню стрелков, необходимость в больших армиях отпала бы, что привело бы к значительному уменьшению человеческих потерь». (После смерти Гатлинга журнал Scientific American опубликовал некролог, где были такие слова: «Этот человек не имел себе равных по доброте и сердечности. Ему казалось, что если война сделается еще более ужасной, то народы потеряют наконец охоту прибегать к оружию».)

Заслуга Гатлинга состояло вовсе не в том, что он первым сделал многоствольное оружие, – как уже было отмечено, многоствольные системы к тому времени уже не были новинкой. И не в том, что он расположил стволы «по-револьверному» (такая схема широко применялась в ручном огнестрельном оружии). Гатлинг сконструировал оригинальный механизм подачи патронов и выброса гильз. Блок из нескольких стволов проворачивался вокруг своей оси, под действием силы тяжести патрон из лотка поступал в ствол в верхней точке, затем с помощью ударника производился выстрел, при дальнейшем повороте из ствола в нижней точке опять-таки под действием силы тяжести производилась экстракция гильзы. Привод этого механизма был ручным, с помощью специальной рукоятки стрелок вращал блок стволов и производил стрельбу. Конечно, такая схема была еще не полностью автоматической, но она имела ряд преимуществ. Механическая перезарядка была на первых порах надежнее автоматической: оружие ранних конструкций постоянно заклинивало. Но даже эта простая механика обеспечивала довольно большой по тем временам темп стрельбы. Стволы перегревались и загрязнялись нагаром (что составляло значительную проблему, поскольку в то время широко использовался дымный порох) значительно медленнее одноствольного оружия.

Пулеметы


Несмотря на развитие технологий и материалов, принцип
действия пушки Гатлинга не претерпел изменений. Все тот же
блок стволов раскручивается внешним приводом. Кстати,
именно из-за того, что, в отличие от своих предков,
современные «гатлинги» работают от электромотора
(или другого двигателя), их использование в качестве
оружия пехоты очень непрактично… У Терминатора же, видимо,
всегда была при себе портативная дизельная электростанция

Система Гатлинга обычно насчитывала от 4 до 10 стволов калибра 12–40 мм и позволяла вести огонь на расстояние до 1 км со скорострельностью около 200 выстрелов в минуту. По дальности стрельбы и скорострельности она превосходила обычные артиллерийские орудия. К тому же система Гатлинга была довольно громоздкой и обычно ставилась на лафеты от легких пушек, поэтому считалась артиллерийским оружием, и ее часто не совсем корректно называли «картечницей» (на самом деле это оружие правильно называть пулеметом). До принятия Петербургской конвенции 1868 года, запретившей применение разрывных снарядов весом менее 1 фунта, существовали «гатлинги» и крупного калибра, стрелявшие разрывными снарядами и шрапнелью.

В Америке шла Гражданская война, и Гатлинг предложил свое оружие северянам. Однако Департамент артиллерии был завален предложениями об использовании новых видов оружия от различных изобретателей, поэтому, несмотря на успешную демонстрацию, получить заказ Гатлингу не удалось. Правда, отдельные экземпляры пулемета Гатлинга все же немного повоевали в конце войны, зарекомендовав себя весьма неплохо. После войны, в 1866-м, американское правительство все же сделало заказ на 100 экземпляров орудия Гатлинга, которые были выпущены компанией Colt под маркировкой Model 1866. Такие орудия ставили на корабли, их также приняли на вооружение в армиях других стран. Британские войска использовали «гатлинги» в 1883 году для подавления мятежа в египетском Порт-Саиде, где это оружие заработало себе устрашающую репутацию. Заинтересовалась им и Россия: пушка Гатлинга здесь была адаптирована Горловым и Барановским под «бердановский» патрон и принята на вооружение. Позднее систему Гатлинга неоднократно совершенствовали и модифицировали – швед Норденфельд, американец Гарднер, британец Фитцджеральд. Причем речь шла не только о пулеметах, но и о пушках малого калибра – типичным примером может служить 37-мм пятиствольная пушка Гочкиса, принятая на вооружение русского флота в 1881 году (выпускался также и 47-мм вариант).

Но монополия на скорострельность продержалась недолго – вскоре название «пулемет» закрепилось за автоматическим оружием, работавшим на принципах использования пороховых газов и отдачи для перезарядки. Первым таким оружием стал пулемет Хайрема Максима, который использовал бездымный порох. Это изобретение отодвинуло «гатлинги» на второй план, а затем и вовсе вытеснило из армий. Новые одноствольные пулеметы обладали значительно большей скорострельностью, были проще в производстве и менее громоздки.

Извержение «Вулкана»


Пулемет М134 калибра 7,62 мм

По иронии судьбы, реванш «гатлингов» над одноствольными автоматическими пушками состоялся больше чем через полвека, после войны в Корее, которая стала настоящим полигоном для испытания реактивной авиации. Несмотря на свою ожесточенность, бои между F-86 и МиГ-15 показали низкую эффективность артиллерийского вооружения новых реактивных истребителей, перекочевавшего с поршневых предков. Самолеты того времени вооружались целыми батареями из нескольких стволов калибром от 12,7 до 37 мм. Все это было сделано ради увеличения секундного залпа: ведь непрерывно маневрирующий вражеский самолет держался в прицеле лишь доли секунды и для его поражения требовалась создать за короткое время огромную плотность огня. В то же время одноствольные пушки практически подошли к «конструкционному» пределу скорострельности – ствол слишком быстро перегревался. Неожиданное решение нашлось само собой: американская корпорация General Electric еще в конце 1940-х начала эксперименты со… старинными пушками Гатлинга, взятыми из музеев. Блок стволов раскручивался электромотором, и орудие 70-летней давности сразу выдало скорострельность более 2000 выстрелов в минуту (интересно, что существуют данные об установке электропривода на пушки Гатлинга еще в конце XIX века; это позволяло достичь скорострельности в несколько тысяч выстрелов в минуту – но в то время подобный показатель оказался невостребован). Развитием идеи стало создание пушки, открывшей целую эру в оружейном деле, – M61А1 Vulcan.


При перезарядке модуль GAU-8 полностью демонтируется из
самолета. Это значительно повышает удобство обслуживания
пушки. Вращение блока стволов осуществляется двумя
гидромоторами, работающими от общей гидросистемы самолета

Vulcan – это шестиствольная пушка массой 190 кг (без боекомплекта), длиной 1800 мм, калибром 20 мм и скорострельностью 6000 выстрелов в минуту. Автоматика «Вулкана» работает за счет внешнего электропривода мощностью 26 кВт. Питание боеприпасами – беззвеньевое, осуществляется из барабанного магазина емкостью 1000 снарядов по специальному рукаву. Стреляные гильзы возвращаются обратно в магазин. Такое решение было принято после инцидента с самолетом F-104 Starfighter, когда выброшенные пушкой стреляные гильзы были откинуты воздушным потоком назад и сильно повредили фюзеляж самолета. Огромная скорострельность пушки также приводила к непредвиденным последствиям: возникавшие при стрельбе колебания заставили изменить темп стрельбы, чтобы исключить резонанс всей конструкции. Отдача пушки тоже преподнесла сюрприз: в одном из испытательных полетов злополучного F-104 во время стрельбы Vulcan сорвался с лафета и, продолжая стрелять, разворотил снарядами всю носовую часть самолета, летчик при этом чудом сумел катапультироваться. Однако после исправления этих недостатков военные США получили легкое и надежное оружие, верой и правдой прослужившее не одно десятилетие. Пушки М61 используются на многих самолетах и в зенитном комплексе Мk.15 Phalanx, предназначенном для поражения низколетящих самолетов и крылатых ракет. На основе М61А1 был разработан шестиствольный скорострельный пулемет М134 Minigun калибром 7,62 мм, благодаря компьютерным играм и съемкам в многочисленных фильмах ставший самым известным среди всех «гатлингов». Пулемет предназначен для установки на вертолеты и корабли.


Летчик может менять темп стрельбы пушки GAU-8 в зависимости
от задачи. В режиме «низкой» скорострельности это
2000 выстр/мин, при переключении на «высокий» режим – 4200.
Оптимальные условия использования GAU-8 – это 10
двухсекундных очередей с минутными перерывами
для охлаждения стволов

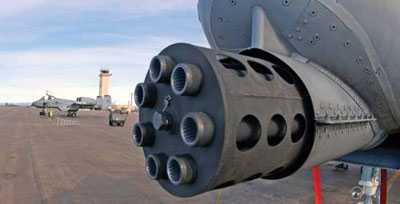

Самой мощной пушкой с вращающимся блоком стволов стала американская GAU-8 Avenger, предназначенная для установки на штурмовик А-10 Thunderbolt II. 30-мм семиствольная пушка предназначена для стрельбы преимущественно по наземным целям. Для нее используются два типа боеприпасов: осколочно-фугасные снаряды PGU-13/B и обладающие повышенной начальной скоростью бронебойные PGU-14/B с сердечником из обедненного урана. Поскольку пушка и самолет изначально проектировались специально друг для друга, стрельба из GAU-8 не приводит к сильному нарушению управляемости А-10. При конструировании самолета было учтено и то, что пороховые газы от пушки не должны попадать в двигатели летательного аппарата (это может привести к их остановке), – для этого установлены специальные отражатели. Но в ходе эксплуатации А-10 было замечено, что несгоревшие частицы пороха оседают на лопатках турбокомпрессоров двигателей и снижают тягу, а также приводят к повышенной коррозии. Для предотвращения этого эффекта в двигатели самолета встроены электрические дожигатели. Запальные устройства включаются автоматически при открытии огня. При этом, согласно инструкции, после каждого расстрелянного боекомплекта двигатели А-10 необходимо промывать от копоти. Хотя во время боевого применения пушка не показала высокой эффективности, психологический эффект от использования оказался на высоте – когда с неба буквально льется поток огня, это очень, очень страшно…

Советский ответ


Башня автоматической пушки АК-630 необитаема. Наведение
орудия осуществляется дистанционно, с помощью
электрогидроприводов. АК-630 – это универсальное и
эффективное «средство самообороны» наших боевых
кораблей, позволяющее защищаться от самых разных
напастей, будь то противокорабельная ракета, сомалийские
пираты или всплывшая (как в фильме «Особенности
национальной рыбалки») морская мина…

В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».

В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6-23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6-23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов. Питание пушки снарядами может быть как беззвеньевым, так и звеньевым.

30-миллиметровая пушка ГШ-6-30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6-30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6-30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м. Нарекания вызывала и огромная сила отдачи: в отличие от своего американского «коллеги» А-10, МиГ-27 изначально не рассчитывался под такую мощную артиллерию. Поэтому из-за вибраций и ударов выходило из строя оборудование, деформировались узлы самолета, а в одном из полетов после длинной очереди в кабине пилота отвалилась приборная панель – летчику пришлось возвращаться на аэродром, держа ее на руках.


Пушка GAU-8 рядом с Volkswagen Beatle

Огнестрельное оружие схемы Гатлинга – практически предел скорострельности механических оружейных систем. Несмотря на то что в современных скорострельных одноствольных пушках применяется жидкостное охлаждение ствола, существенно снижающее его перегрев, системы с вращающимся блоком стволов все же более приспособлены для ведения длительной стрельбы. Эффективность схемы Гатлинга позволяет успешно выполнять возложенные на оружие задачи, и это оружие по праву занимает место в арсеналах всех армий мира. К тому же это один из самых зрелищных и киногеничных видов оружия. Стрельба из «гатлинга» сама по себе – отличный спецэффект, а грозный вид раскручивающихся перед выстрелом стволов сделал эти пушки самым запоминающимся оружием голливудских боевиков и компьютерных игр.

Степан Жилин
Популярная механика 02-2009

weaponland.ru

Пулемёт Гатлинга +++

Гатлинга. M134 Minigun, M61 Vulcan, GAU-8/A Avenger и другие.

В ноябре 1862 года американец Гатлинг патентует многоствольную стреляющую систему, предназначенную для достижения высокого темпа огня при отсутствии автоматики перезаряжания. Система представляла собой вращающийся блок из 6 стволов калибра 0.6 дюйма, имеющих общий казенник. Вращение блока стволов осуществлялось мускульной силой стрелка при помощи специальной ручки, ось вращения проходила параллельно осям ствволов в центре блока стволов. В процессе вращения каждый ствол по очереди проходил все этапы заряжания и выстрела: открытие затвора (за счет взаимодействия затвора с неподвижным копирным пазом общего кожуха казенника), извлечения стрелянной гильзы, досылания нового патрона, закрытия затвора, выстрела. При этом разные стволы находились в разных последовательных фазах этого процесса. Первый образец многоствольной системы Гатлинга показал скорострельность порядка 200 выстрелов в минуту — очень высокий темп для того времени.

В 1866 году Гатлинг модифицировал свою систему и американская армия приступила к ее испытаниям. Первоначально Гатлинги оснащались обычными бункерными магазинами, в которые патроны засыпались сверху, и устанавливались на артиллерийские лафеты. В 1872 году начали использовать магазины Бродвелла, представляющие из себя «карусель» из 20 вертикальных коробчатых магазинов на 20 патронов каждый. По израсходовании одного магазина стрелок просто поворачивал «карусель» на 1/20 оборота и подводил к приемнику патронов очередной полный магазин.

К 1878 году пятиствольная картечница (русский термин того времени) Гатлинга обеспечивала темп стрельбы до 1000 выстрелов в минуту при патроне .45-70 (мощный винтовочный патрон калибра 11.43мм).

Различные системы Гатлинга находились на вооружении армии кавалерии и флота США вплоть до начала 1900х годов, когда были сняты с вооружения.

Однако все новое — это хорошо забытое старое. С наступлением эры реактивной авиации темп стрельбы имевшегося на тот момент авиационного оружия стал недостаточным для поражения быстролетящих целей, находящихся в прицеле считанные секунды (темп стрельбы обычного крупнокалиберного пулемета или авиапушки по соображениям температурного режима и ресурса оружия не может превышать 1500-1800 выстрелов в минуту).

В 1946 году американская компания General Electric получила контракт на разработку авиапушек повышенной скорострельности под кодовым названием «проект Вулкан». Первыми экспериментами инженеров GE стала установка электромоторов на старые картечницы Гатлинга с ручным приводом, извлеченные из музеев, что сразу же позволило достигнуть темпа стрельбы до 4000 выстрелов в минуту. К 1950 году GE представила первые прототипы новых пулеметов, построенных по схеме Гатлинга, а в 1956 году образец Т171 калибра 20мм был стандартизован в США под обозначением М61 «Вулкан». Пушка М61 имела внешний привод блока из 6 стволов (от бортовой гидро- или электросистемы самолета или иного носителя), регулируемый темп стрельбы до 6000 выстрелов в минуту и стала основным пушечным вооружением реактивной авиации США. Кроме того, на ее основе были созданы зенитно-артиллерийские комплексы М161, М163 (сухопутные) и «Вулкан-Фаланкс» корабельного базирования.

С вступлением США в ряд войн в Индо-Китае (Корея, Вьетнам) выяснилось, что обычные пулеметы, изначально использовавшиеся для вооружения вертолетов и легкой авиации, имеют недостаточную плотность огня, поэтому на основе пушки М61 был разработан ее уменьшенный вариант под названием М134 «Миниган» (M134 Minigun) калибра 7.62мм НАТО. Пулемет имел электрический привод и перключаемый темп стрельбы — 2000 или 4000 выстрелов в минуту. М134 массово устанавливался как на вертолетах UH-1 «Ирокез», АН-1 «Кобра», так и на самолетах, в том числе — на первых вариантах «ганшипов» — А/С-47 Spooky. Типичным вооружением вертолета UH-1H были 1 или 2 Минигана с боекомплектом 10-12 тысяч патронов, вертолета AH-1G Cobra — 1 или 2 М134 в носовой турели с боекомплектом 4 или 8 тысяч патронов (не считая авиационных неуправляемых ракет). В дальнейшем, после принятия на вооружение в США новой системы оружия под патрон калибра 5.56мм фирма GE разработала уменьшенную и упрощенную модификацию М134 под этот патрон, обозначенную ХМ-214. Этот пулемет испытывался арией США, однако на вооружение так и не поступил. Он обеспечивал темп стрельбы до 10.000 выстрелов в минуту.

Помимо перечисленных, в США было разработано значительное количество систем по схеме Гатлинга, включая 3-ствольные пулеметы калибра 12.7мм, 3 и 6 ствольные системы калибра 20мм, 5 ствольные системы калибра 25мм и 7 ствольную — калибра 30мм. Все эти системы применяются для вооружения авиатехники (самолетов и вертолетов) а также в зенитно-артиллерийских комплексах.



Отечественные многствольные системы


В СССР также разрабатывались многоствольные системы, однако, они имели ряд отличий от американских. Основным пушечным вооружением ВВС СССР (и РФ) является двуствольная пушка ГШ-23 калибра 23мм. Она существенно превосходит американскую М61 по массе и эффективности снаряда, будучи вдвое более легкой, и имея скорострельность до 3400 выстрелов в минуту. Кроме того, на ее основе создана более мощная 30мм 2хствольная пушка ГШ-30, состоящая на вооружении вертолетов Ми-24П и самолетов Су-25. Системы Гатлинга с вращающимся блоком стволов в СССР были представлены пулеметами ГшГ калибра 7.62мм и ЯкБ-12.7 калибра 12.7мм. Оба пулемета имели по 4 ствола. Пушки имеют по 6 стволов и калибр 23мм (ГШ-6-23, темп стрельы до 10.000 выстр/мин, устанавливается на Су-24 и МиГ-31) и 30мм (ГШ-6-30, устанавливается на МиГ-27 и в модифицированном виде — в морских артиллерийских комплексах АК-230, АК-630).

Миниганы и Голливуд: Хищник против здравого смысла.

В 1987 году на экраны выходит американский фильм Хищник (Predator) с А.Шваренеггером в главной роли. В одном из эпизодов в начале фильма группа американских спецназовцев отстреливается от инопланетного хищника из всех стволов, включая и весьма характерного вида шестиствольный пулемет с питанием из заплечного ранцевого магазина. В дальнейшем подобные пулеметы встречались и в других фильмах, в том числе и в Терминаторе 2.

Как обычно, многие приняли показанное в кино за правду, а зря. Ни М134, ни ХМ214 никогда не использовались в качестве пехотного ручного оружия (хотя, по слухам, ХМ214 испытывался в такой роли) по следующим причинам:

1. необходимость во внешнем электропитании — электромотор М134 имеет мощность до 4 лошадиных сил и потребляет до 400 ампер при напряжении в 27 вольт, что требует внушительных батарей, которые ведь надо носить на себе.

2. избыточность темпа стрельбы — носимый боекомплект в 2000 патронов калибра 5.56мм НАТО будет весить 24.6 кг (только патроны, без учета магазина и устройства подачи патронов к пулемету!), а хватит его всего лишь на минуту огня, а то и меньше.

3. вытекающая из п.2 чрезмерная отдача — до 110 кгс для ХМ214 при максимальном темпе стрельбы!

4. значительное рассеивание пуль при стрельбе с рук из за вибрации и вращения блока стволов.

Из вышеперчисленного следует, что использовать ХМ214 в качестве ручного физически возможно лишь при ведении огня из него с малым (не более 1500 выстр/мин) темпом стрельбы, а при таком темпе ХМ-214 по всем статьям проигрывает обычным пулеметам: так, немецкий МГ-3 при темпе стрельбы в 1200 выстр/мин и калибре 7.62мм НАТО имеет вес всего 11.5 кг, при этом не нуждается во внешних батареях, более прост в обслуживании и надежен.

Что же касается фильма «Хищник», то для него был сделан специальный вариант ХМ-214, стреляющий только холостыми патронами. Электропитание к нему подводилось через электрический кабель, спрятанный в штанине актера, а самому актеру пришлось надеть маску и бронежилет, чтобы не быть изуродованным вылетающими на большой скорости стрелянными гильзами.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

s30633606993.mirtesen.ru

Пулемёт Гатлинга — это… Что такое Пулемёт Гатлинга?

Орудие Гатлинга (англ. Gatling gun — орудие Гатлинга, также картечница Гатлинга, иногда — просто «Гатлинг») — многоствольное скорострельное стрелковое оружие, один из первых образцов пулемёта.

Запатентована доктором Ричардом Джорданом Гатлингом в 1862 году под названием Revolving Battery Gun. Предшественницей орудия Гатлинга является митральеза[1].

«Гатлинг» снабжен расположенным сверху магазином с гравитационной подачей боеприпасов (без пружины). В течение цикла поворота блока стволов на 360°, каждый ствол делает единственный выстрел, освобождается от гильзы и заряжается вновь. За это время происходит естественное охлаждение ствола. Вращение стволов у первых моделей Гатлинга осуществлялось вручную, в более поздних для него использовался электрический привод. Скорострельность моделей с ручным приводом составляла от 200 до 1000 выстрелов в минуту, а при использовании электропривода могла достигать и 3000 выстрелов в минуту.

История

Из патентного описания Р. Дж. Гатлинга Батарейное орудие, 9 мая 1865. 1895 Пулемёт Гатлинга

Оригинальная конструкция Гатлинга относится к полевым орудиям, с боеприпасами на дымном порохе, с несколькими стволами, приводимыми во вращение рукоятью, и заряжался посредством металлических кассет с патронами, свободно подающимися в ствол под действием силы тяжести. Экстракция стреляных гильз происходила также под действием силы тяжести, когда ствол оказывался в нижней точке. Стрельба могла вестись безостановочно до тех пор, пока не кончались патроны либо патрон не заклинивало в стволе.

Новизна конструкции Гатлинга заключалась не во вращении стволов (подобная система была реализована значительно раньше в револьверах) и не в множественности стволов (митральеза), а именно в системе свободной подачи патронов из бункера, что позволяло неопытному расчёту вести стрельбу в высоком темпе.

Первые прототипы орудия Гатлинга были впервые использованы во время Гражданской войны в США. Пулемёты были приняты на вооружение Армией севера в 1866 году после того, как представитель производящей компании продемонстрировал их на поле боя[2]. Лейтенант Национальной Гвардии Коннектикута А. Л. Ховард имел долю в предприятии — производителе орудий, и использовал собственный «Гатлинг» в 1885 году против канадских метисов[2], во время восстания под предводительством Луи Риеля в Саскачеване.

Орудия Гатлинга постоянно совершенствовались, росла их надёжность и скорострельность. К примеру, в 1876 году механическая пятиствольная модель пулемёта калибра 0,45 дюйма позволяла вести огонь с темпом стрельбы 700 выстрелов в минуту, а при стрельбе короткими очередями пулемёт был способен достигнуть немыслимых для того времени 1000 выстрелов в минуту. При этом стволы совершенно не перегревались — на один ствол приходилось не больше 200 выстрелов в минуту, существенную роль играл и создаваемый при вращении поток воздуха, обдувающий стволы.

На рубеже XIX и XX веков орудия системы Гатлинга начали оснащать электроприводом. Подобная модернизация позволила довести скорострельность орудия до 3000 выстрелов в минуту, но система электропривода делала пулемёт ещё более громоздким.[3]

С появлением одноствольных пулемётов, работающих на принципе использования энергии отдачи ствола при его коротком ходе, орудие Гатлинга, подобно другим многоствольным системам, постепенно вышло из употребления. Не оказала существенного влияния на судьбу «гатлингов» и их значительно более высокая скорострельность, поскольку на тот момент в скорострельности выше 400 выстрелов в минуту уже не было особой нужды. Зато одноствольные системы явно выигрывали у пулемёта Гатлинга в весе, манёвренности и простоте заряжания, что в итоге и определило приоритет одноствольной системы.

Но окончательно «гатлинги» вытеснены так и не были — их продолжали устанавливать на военных кораблях в качестве средств ПВО. Особенную актуальность многоствольные системы обрели во время Второй мировой войны, когда прогресс авиации потребовал создания автоматических пушек и пулеметов с очень высоким темпом стрельбы. Уже после войны был разработан ряд орудий и пулемётов различного калибра, работавших «по схеме Гатлинга». Данные орудия могли иметь электрический, гидравлический, пневматический либо газовый привод, а питание осуществляется с помощью патронных лент или барабанных магазинов.

См. также

В массовой культуре

  • Пулемёт Гатлинга — «классический» атрибут научно-фантастической стилистики стимпанка.
  • Пулемёт Гатлинга используется одним из героев в фильме Сукияки Вестерн Джанго, причём в качестве ручного пулемёта.
  • Пулемёт Гатлинга используется в фильме «Последний самурай» в финальной сцене сражения восставших самураев с правительственными войсками.
  • Пулемёт Гатлинга используется в гонконгских комедийных боевиках «Millionaires Express» (1986 год, другое название «Шанхайский экспресс») и «Шанхайские рыцари» (2000 год).
  • Пулемёты Гатлинга в изобилии присутствуют в фильме «Дикий, дикий запад» в качестве лёгкого автоматического оружия разнообразных боевых машин.
  • Пулемёты Гатлинга используются в игре Call of Juarez: Bound in Blood в качестве ручного (при игре за Рея) и стационарного оружия (при игре за любого из персонажей).
  • Пулемёт Гатлинга используется в шоу Разрушители мифов, как средство разрушения легенд, связанных с огнестрельным оружием.
  • Пулемёты Гатлинга используются в игре Command & Conquer: Generals в качестве стационарной установки и противопехотного танка Китая.
  • Пулемет Гатлинга в работе (стрельбе по банкам) показан в конце комедийного фильма ужасов «Дрожь земли 4» (2004 г.).
  • Пулемет Гатлинга используется в аниме «One piece» как название одного из главных ударов Луффи.
  • Пулемётом Гатлинга убивают четырёх воинов Онивабансю в манге и аниме «Rurouni Kenshin».
  • Пулемёт Гатлинга используется в игре «Gun», когда нападают на базу мятежников.

Интересные факты

Картечница Гатлинга снималась в фильме «Джоси Уэйлс — человек вне закона» 1976 года, с Клинтом Иствудом в главной роли. Уэйлс-Иствуд, стреляя из картечницы, уничтожает половину отряда северян-кавалеристов, мстя за гибель попавшего в засаду партизанского отряда.

  • Существует совершенно отличная от гатлинговской схема питания многоствольного оружия, базирующаяся на гильзах специальной формы. Это система «траунд» Дардика, сама по себе оригинальная и эффективная, но не имевшая никакого применения из-за чисто конструктивного несовершенства оружия.
  • Примечательно, что доктор Ричард Гатлинг изобрел эту машину в надежде сделать войну менее кровавой. Он искренне верил в то, что при существовании такого мощного оружия исчезнет необходимость подвергать опасности сотни и тысячи людей.

Пулемёт Гатлинга в мировом кинематографе

Фильмография:

  • Вера Круз («Vera Cruz») (1954)
  • Сабата («Sabata») (1969)
  • Прощай, Сабата («Adios Sabata») (1971)
  • Пулемёт Гатлинга («The Gatling gun») (1973)
  • Рустер Когбёрн («Rooster Cogburn») (1975)
  • Джози Уйэлс, человек вне закона (1977)
  • Дикий дикий Вест («Wild wild west») (1999)
  • Американские герои («American Outlaws») (2001)

Источники и литература

Примечания

  1. Изобретенная в Бельгии в 1855 году митральеза, во французской традиции, дала свое название всем последующим скорострельным системам, включая современные пулеметы, однако в английской традиции название митральеза сохранилось только за системами залпового огня
  2. 1 2 Emmott, N.W. «The Devil’s Watering Pot» United States Naval Institute Proceedings September 1972 pp.70
  3. Уильям Карман Указ. соч.. — С. 127.

dic.academic.ru

Карусель смерти: Пулемет Гатлинга — Энциклопедия стрелкового оружия

С момента появления огнестрельного оружия военные были озабочены повышением его скорострельности. Начиная с XV века оружейники пытались добиться этого единственным доступным в то время способом – увеличением количества стволов.

Такие многоствольные пушки называли органами или рибодекенами. Впрочем, название «скорострельные» мало подходило подобным системам: хотя можно было одновременно произвести залп из большого количества стволов, дальнейшая перезарядка требовала много времени. А с появлением картечи многоствольные пушки и вовсе утратили смысл. Но в XIX веке они вновь возродились – благодаря человеку, который из самых лучших побуждений хотел уменьшить боевые потери

Во второй половине XIX века военные были чрезвычайно озадачены снижением эффективности артиллерии против пехоты. Для привычного выстрела картечью необходимо было подпустить неприятеля на 500–700 м, а новые дальнобойные винтовки, поступившие на вооружение пехоты, попросту не позволяли этого сделать. Однако изобретение унитарного патрона обозначило новое направление в развитии огнестрельного оружия: увеличение скорострельности. В результате почти одновременно появились несколько вариантов решения проблемы. Французский оружейник де Реффи сконструировал митральезу, состоящую из 25 неподвижных стволов калибра 13 мм, способную выпускать до 5–6 залпов в минуту. В 1869 году бельгийский изобретатель Монтиньи усовершенствовал эту систему, доведя количество стволов до 37. Но митральезы были очень громоздкими и не получили особого распространения. Требовалось принципиально другое решение.

Добрый доктор


Патент Гатлинга, 1865 год

Ричард Гатлинг родился 12 сентября 1818 года в округе Хартфорд (штат Коннектикут) в семье фермера. С детства он увлекался изобретательством, помогая своему отцу чинить сельскохозяйственную технику. Свой первый патент (на сеялку) Ричард получил в возрасте 19 лет. Но, несмотря на свое увлечение, он решил стать врачом и в 1850 году закончил медицинский колледж в Цинциннати. Однако страсть к изобретательству победила. В 1850-х Гатлинг изобрел несколько механических сеялок и гребной винт новой системы, но самое известное изобретение сделал позже. 4 ноября 1862 года он получил патент за номером 36 836 на конструкцию, навсегда вписавшую его имя в историю оружия, – Revolving Battery Gun. Тем не менее автор смертоносного изобретения, как и положено врачу, питал к человечеству самые лучшие чувства. Сам Гатлинг писал об этом так: «Если бы мне удалось создать механическую систему стрельбы, которая благодаря своей скорострельности позволила бы одному человеку заменить на поле боя сотню стрелков, необходимость в больших армиях отпала бы, что привело бы к значительному уменьшению человеческих потерь». (После смерти Гатлинга журнал Scientific American опубликовал некролог, где были такие слова: «Этот человек не имел себе равных по доброте и сердечности. Ему казалось, что если война сделается еще более ужасной, то народы потеряют наконец охоту прибегать к оружию».)

Заслуга Гатлинга состояло вовсе не в том, что он первым сделал многоствольное оружие, – как уже было отмечено, многоствольные системы к тому времени уже не были новинкой. И не в том, что он расположил стволы «по-револьверному» (такая схема широко применялась в ручном огнестрельном оружии). Гатлинг сконструировал оригинальный механизм подачи патронов и выброса гильз. Блок из нескольких стволов проворачивался вокруг своей оси, под действием силы тяжести патрон из лотка поступал в ствол в верхней точке, затем с помощью ударника производился выстрел, при дальнейшем повороте из ствола в нижней точке опять-таки под действием силы тяжести производилась экстракция гильзы. Привод этого механизма был ручным, с помощью специальной рукоятки стрелок вращал блок стволов и производил стрельбу. Конечно, такая схема была еще не полностью автоматической, но она имела ряд преимуществ. Механическая перезарядка была на первых порах надежнее автоматической: оружие ранних конструкций постоянно заклинивало. Но даже эта простая механика обеспечивала довольно большой по тем временам темп стрельбы. Стволы перегревались и загрязнялись нагаром (что составляло значительную проблему, поскольку в то время широко использовался дымный порох) значительно медленнее одноствольного оружия.

Пулеметы


Несмотря на развитие технологий и материалов, принцип
действия пушки Гатлинга не претерпел изменений. Все тот же
блок стволов раскручивается внешним приводом. Кстати,
именно из-за того, что, в отличие от своих предков,
современные «гатлинги» работают от электромотора
(или другого двигателя), их использование в качестве
оружия пехоты очень непрактично… У Терминатора же, видимо,
всегда была при себе портативная дизельная электростанция

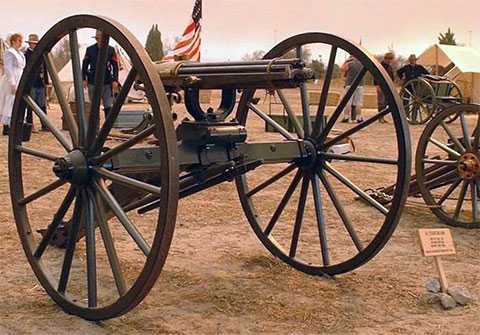

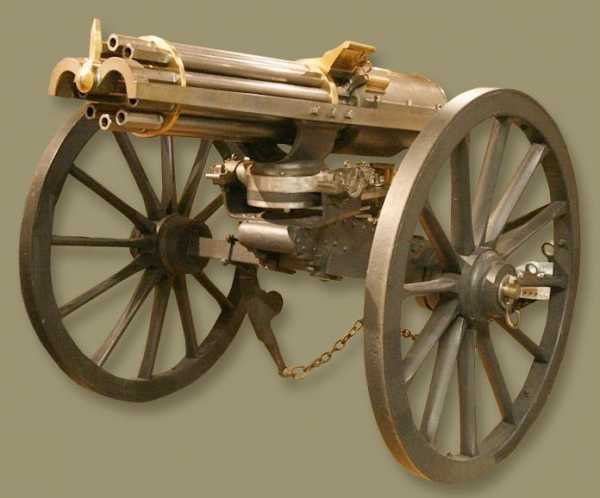

Система Гатлинга обычно насчитывала от 4 до 10 стволов калибра 12–40 мм и позволяла вести огонь на расстояние до 1 км со скорострельностью около 200 выстрелов в минуту. По дальности стрельбы и скорострельности она превосходила обычные артиллерийские орудия. К тому же система Гатлинга была довольно громоздкой и обычно ставилась на лафеты от легких пушек, поэтому считалась артиллерийским оружием, и ее часто не совсем корректно называли «картечницей» (на самом деле это оружие правильно называть пулеметом). До принятия Петербургской конвенции 1868 года, запретившей применение разрывных снарядов весом менее 1 фунта, существовали «гатлинги» и крупного калибра, стрелявшие разрывными снарядами и шрапнелью.

В Америке шла Гражданская война, и Гатлинг предложил свое оружие северянам. Однако Департамент артиллерии был завален предложениями об использовании новых видов оружия от различных изобретателей, поэтому, несмотря на успешную демонстрацию, получить заказ Гатлингу не удалось. Правда, отдельные экземпляры пулемета Гатлинга все же немного повоевали в конце войны, зарекомендовав себя весьма неплохо. После войны, в 1866-м, американское правительство все же сделало заказ на 100 экземпляров орудия Гатлинга, которые были выпущены компанией Colt под маркировкой Model 1866. Такие орудия ставили на корабли, их также приняли на вооружение в армиях других стран. Британские войска использовали «гатлинги» в 1883 году для подавления мятежа в египетском Порт-Саиде, где это оружие заработало себе устрашающую репутацию. Заинтересовалась им и Россия: пушка Гатлинга здесь была адаптирована Горловым и Барановским под «бердановский» патрон и принята на вооружение. Позднее систему Гатлинга неоднократно совершенствовали и модифицировали – швед Норденфельд, американец Гарднер, британец Фитцджеральд. Причем речь шла не только о пулеметах, но и о пушках малого калибра – типичным примером может служить 37-мм пятиствольная пушка Гочкиса, принятая на вооружение русского флота в 1881 году (выпускался также и 47-мм вариант).

Но монополия на скорострельность продержалась недолго – вскоре название «пулемет» закрепилось за автоматическим оружием, работавшим на принципах использования пороховых газов и отдачи для перезарядки. Первым таким оружием стал пулемет Хайрема Максима, который использовал бездымный порох. Это изобретение отодвинуло «гатлинги» на второй план, а затем и вовсе вытеснило из армий. Новые одноствольные пулеметы обладали значительно большей скорострельностью, были проще в производстве и менее громоздки.

Извержение «Вулкана»


Пулемет М134 калибра 7,62 мм

По иронии судьбы, реванш «гатлингов» над одноствольными автоматическими пушками состоялся больше чем через полвека, после войны в Корее, которая стала настоящим полигоном для испытания реактивной авиации. Несмотря на свою ожесточенность, бои между F-86 и МиГ-15 показали низкую эффективность артиллерийского вооружения новых реактивных истребителей, перекочевавшего с поршневых предков. Самолеты того времени вооружались целыми батареями из нескольких стволов калибром от 12,7 до 37 мм. Все это было сделано ради увеличения секундного залпа: ведь непрерывно маневрирующий вражеский самолет держался в прицеле лишь доли секунды и для его поражения требовалась создать за короткое время огромную плотность огня. В то же время одноствольные пушки практически подошли к «конструкционному» пределу скорострельности – ствол слишком быстро перегревался. Неожиданное решение нашлось само собой: американская корпорация General Electric еще в конце 1940-х начала эксперименты со… старинными пушками Гатлинга, взятыми из музеев. Блок стволов раскручивался электромотором, и орудие 70-летней давности сразу выдало скорострельность более 2000 выстрелов в минуту (интересно, что существуют данные об установке электропривода на пушки Гатлинга еще в конце XIX века; это позволяло достичь скорострельности в несколько тысяч выстрелов в минуту – но в то время подобный показатель оказался невостребован). Развитием идеи стало создание пушки, открывшей целую эру в оружейном деле, – M61А1 Vulcan.


При перезарядке модуль GAU-8 полностью демонтируется из
самолета. Это значительно повышает удобство обслуживания
пушки. Вращение блока стволов осуществляется двумя
гидромоторами, работающими от общей гидросистемы самолета

Vulcan – это шестиствольная пушка массой 190 кг (без боекомплекта), длиной 1800 мм, калибром 20 мм и скорострельностью 6000 выстрелов в минуту. Автоматика «Вулкана» работает за счет внешнего электропривода мощностью 26 кВт. Питание боеприпасами – беззвеньевое, осуществляется из барабанного магазина емкостью 1000 снарядов по специальному рукаву. Стреляные гильзы возвращаются обратно в магазин. Такое решение было принято после инцидента с самолетом F-104 Starfighter, когда выброшенные пушкой стреляные гильзы были откинуты воздушным потоком назад и сильно повредили фюзеляж самолета. Огромная скорострельность пушки также приводила к непредвиденным последствиям: возникавшие при стрельбе колебания заставили изменить темп стрельбы, чтобы исключить резонанс всей конструкции. Отдача пушки тоже преподнесла сюрприз: в одном из испытательных полетов злополучного F-104 во время стрельбы Vulcan сорвался с лафета и, продолжая стрелять, разворотил снарядами всю носовую часть самолета, летчик при этом чудом сумел катапультироваться. Однако после исправления этих недостатков военные США получили легкое и надежное оружие, верой и правдой прослужившее не одно десятилетие. Пушки М61 используются на многих самолетах и в зенитном комплексе Мk.15 Phalanx, предназначенном для поражения низколетящих самолетов и крылатых ракет. На основе М61А1 был разработан шестиствольный скорострельный пулемет М134 Minigun калибром 7,62 мм, благодаря компьютерным играм и съемкам в многочисленных фильмах ставший самым известным среди всех «гатлингов». Пулемет предназначен для установки на вертолеты и корабли.


Летчик может менять темп стрельбы пушки GAU-8 в зависимости
от задачи. В режиме «низкой» скорострельности это
2000 выстр/мин, при переключении на «высокий» режим – 4200.
Оптимальные условия использования GAU-8 – это 10
двухсекундных очередей с минутными перерывами
для охлаждения стволов

Самой мощной пушкой с вращающимся блоком стволов стала американская GAU-8 Avenger, предназначенная для установки на штурмовик А-10 Thunderbolt II. 30-мм семиствольная пушка предназначена для стрельбы преимущественно по наземным целям. Для нее используются два типа боеприпасов: осколочно-фугасные снаряды PGU-13/B и обладающие повышенной начальной скоростью бронебойные PGU-14/B с сердечником из обедненного урана. Поскольку пушка и самолет изначально проектировались специально друг для друга, стрельба из GAU-8 не приводит к сильному нарушению управляемости А-10. При конструировании самолета было учтено и то, что пороховые газы от пушки не должны попадать в двигатели летательного аппарата (это может привести к их остановке), – для этого установлены специальные отражатели. Но в ходе эксплуатации А-10 было замечено, что несгоревшие частицы пороха оседают на лопатках турбокомпрессоров двигателей и снижают тягу, а также приводят к повышенной коррозии. Для предотвращения этого эффекта в двигатели самолета встроены электрические дожигатели. Запальные устройства включаются автоматически при открытии огня. При этом, согласно инструкции, после каждого расстрелянного боекомплекта двигатели А-10 необходимо промывать от копоти. Хотя во время боевого применения пушка не показала высокой эффективности, психологический эффект от использования оказался на высоте – когда с неба буквально льется поток огня, это очень, очень страшно…

Советский ответ


Башня автоматической пушки АК-630 необитаема. Наведение
орудия осуществляется дистанционно, с помощью
электрогидроприводов. АК-630 – это универсальное и
эффективное «средство самообороны» наших боевых
кораблей, позволяющее защищаться от самых разных
напастей, будь то противокорабельная ракета, сомалийские
пираты или всплывшая (как в фильме «Особенности
национальной рыбалки») морская мина…

В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».

В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6-23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6-23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов. Питание пушки снарядами может быть как беззвеньевым, так и звеньевым.

30-миллиметровая пушка ГШ-6-30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6-30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6-30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м. Нарекания вызывала и огромная сила отдачи: в отличие от своего американского «коллеги» А-10, МиГ-27 изначально не рассчитывался под такую мощную артиллерию. Поэтому из-за вибраций и ударов выходило из строя оборудование, деформировались узлы самолета, а в одном из полетов после длинной очереди в кабине пилота отвалилась приборная панель – летчику пришлось возвращаться на аэродром, держа ее на руках.


Пушка GAU-8 рядом с Volkswagen Beatle

Огнестрельное оружие схемы Гатлинга – практически предел скорострельности механических оружейных систем. Несмотря на то что в современных скорострельных одноствольных пушках применяется жидкостное охлаждение ствола, существенно снижающее его перегрев, системы с вращающимся блоком стволов все же более приспособлены для ведения длительной стрельбы. Эффективность схемы Гатлинга позволяет успешно выполнять возложенные на оружие задачи, и это оружие по праву занимает место в арсеналах всех армий мира. К тому же это один из самых зрелищных и киногеничных видов оружия. Стрельба из «гатлинга» сама по себе – отличный спецэффект, а грозный вид раскручивающихся перед выстрелом стволов сделал эти пушки самым запоминающимся оружием голливудских боевиков и компьютерных игр.

Степан Жилин
Популярная механика 02-2009

shooting-iron.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
