Самозарядный пистолет Ярыгина ПЯ. История и характеристика

Новый пистолет для Российской армии, как уже говорилось, разрабатывался на конкурсной основе по теме «Грач» несколькими конструкторскими коллективами. В 1993 г. Министерство обороны РФ уточнило требования к армейскому пистолету, в том числе включило в условия конкурса использование патрона 9×19 отечественного производства с повышенным пробивным действием пули (патрон получил индекс 7Н21). Пуля патрона 7Н21, разработанного во ФГУП «ЦНИИТОЧМАШ», имеет массу 5,2 г и выступающий из оболочки стальной термоупрочненный сердечник оживальной формы (инструментальная сталь), на дистанции 10 м способна пробить 7-мм стальную пластину, 35 м — 5-мм пластину. В результате патрон обеспечивает поражение живой цели в противоосколочном бронежилете на дальности до 25 м. Патрон выполнен в габаритах стандартного пистолетного патрона 9×19 НАТО и имеет почти такую же внутреннюю баллистику, снаряжен сферическим порохом СЕН 20/4,80. Головная часть пули окрашена в черный цвет. Возможность использования в пистолете патронов типа 9×19 «парабеллум» («люгер») зарубежного производства расширила бы экспортные возможности — немаловажный фактор в изменившейся экономической ситуации.

Сравнение пистолетных патронов — .32 АСР, 7,62×25 ТТ, 9×19 «парабеллум»

Дальность прицельной стрельбы установлена стандартная — 50 м. Предусматривалось, что стрелять можно будет с правой или с левой руки или с двух рук (соответственно образцы получили передний выступ спусковой скобы, сама скоба увеличена для стрельбы в плотных перчатках), органы управления будут легки доступны пальцам стреляющей руки. Емкость магазина приняли сначала в 15, затем 17 патронов. То есть учли большинство современных требований к боевому личному оружию.

Из пистолетов под патрон 9×19 вперед вышли опытные образцы «Ижмеха» и ЦНИИТОЧМАШ. Оба они получили от ГРАУ индекс 6П35 и в 1995 г. доведены до войсковых испытаний.

В.А. Ярыгин

На Ижевском механическом заводе разработку одного из вариантов «Грача» вела группа под руководством ведущего инженера Владимира Александровича Ярыгина, известного до этого работами над спортивными пистолетами, например ИЖ-34 (М) и ИЖ-35 (М). За основу варианта «Грач-2», разрабатывавшегося Ярыгиным, взяли хорошо отработанную и надежную схему «Браунинг Хай Пауэр» с модернизированной схемой запирания. После создания отечественного патрона 7Н21 пистолет был доработан под него. Постановлением Правительства РФ от 16 марта 2003 г. образец В.А. Ярыгина принят на вооружение под обозначением «9-мм пистолет Ярыгина» (ПЯ, индекс 6П35).

Автоматика ПЯ работает по схеме отдачи ствола с коротким ходом. Запирание канала ствола производится перекосом казенной части ствола в экстракционное окно затвора. При движении ствола и затвора назад под действием отдачи фигурный паз нижнего прилива ствола, взаимодействуя с неподвижной осью замыкателя ствола, вставленного в отверстия рамки, опускает казенную часть ствола, производя расцепление ствола и затвора и отпирание канала ствола. Ствол останавливается, затвор продолжает движение назад по инерции, производя экстракцию стреляной гильзы, сжимая расположенную под стволом возвратную пружину и поворачивая назад курок. При возвращении вперед под действием возвратной пружины затвор подхватывает следующий патрон из магазина, досылает его в патронник ствола и двигает вперед ствол. Фигурный паз нижнего прилива ствола набегает своей гранью на ось замыкателя, казенная часть ствола приподнимается и сцепляется с пазом окна затвора. Смещение ствола в вертикальной плоскости при откате начинается уже после вылета пули из канала ствола и при достаточной точности изготовления — что требуется при любой системе автоматики — не влияет на меткость стрельбы.

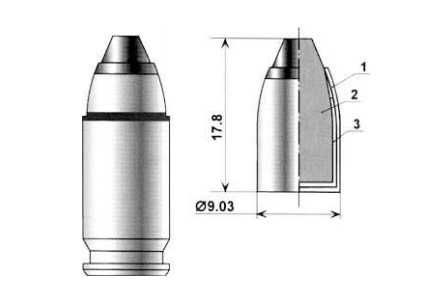

Патрон 9×19 ПБП (7Н21). Видны выступающий из оболочки сердечник и полиэтиленовая рубашка пули

Ствол пистолета выполнен методом холодной ковки. Рамка — стальная.

Ударно-спусковой механизм — с полускрытым курком, винтовой боевой пружиной и с возможностью выстрела самовзводом или с предварительным взведением курка. Флажковый неавтоматический предохранитель с двусторонним флажком при включении блокирует шептало, спусковой крючок, курок и затвор. Курок может блокироваться как во взведенном, так и в спущенном состоянии. Возможность блокировки ударного механизма во взведенном состоянии позволяет носить взведенное оружие с патроном в патроннике, так что для производства первого выстрела останется лишь выключить предохранитель. Причем первый выстрел будет произведен при коротком ходе и малом усилии спуска, что повышает вероятность попадания. Предохранительный взвод курка исключает удар курка по ударнику и выстрел при падении оружия или срыве курка во время его взведения. Ударник смонтирован в затворе и подпружинен для исключения случайного накола капсюля. Смонтированный в затворе выбрасыватель служит также указателем наличия патрона в патроннике.

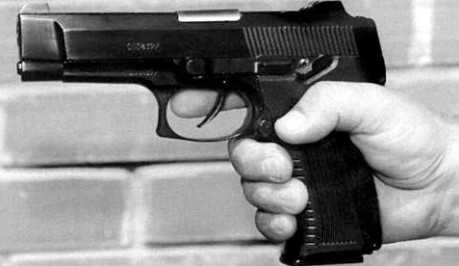

Пистолет 6П35 в руке стрелка

Прицельное приспособление включает мушку, выполненную заодно с затвором, и постоянный прицел (целик), установленный в пазу затвора типа «ласточкин хвост». В целике имеются белые вставки для стрельбы в условиях низкой освещенности (сумерки, затемненное помещение). Приведение пистолета к нормальному бою осуществляется: по горизонтали — перемещением целика, по вертикали — заменой целика. Пистолет приводится к нормальному бою на дистанции 25 м.

Питание патронами — из отъемного двухрядного коробчатого магазина со стальным корпусом. Кнопочная защелка магазина расположена позади спусковой скобы слева, но может быть перемонтирована на правую сторону рамки. При нажатии на защелку магазин выбрасывается из рукоятки. Корпус магазина имеет отверстия для визуального контроля его наполненности.

9-мм пистолет ПЯ

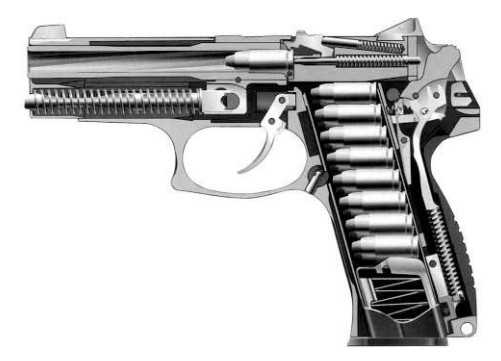

Схема устройства пистолета ПЯ

Рукоятка — пластмассовая, охватывает рамку сзади, для большей устойчивости оружия имеет поперечное рифление на задней поверхности, продольное — на боковых поверхностях. Той же цели служит продольное рифление на рамке вдоль передней поверхности рукоятки.

Еще в 2000 г. ижевский «Грач» получил «экспортную», или «коммерческую», модификацию под обозначением МР-443. Имеется и модификация пистолета 6П35-02 с пластмассовой рамкой, схожего с описанным ниже пистолетом «Викинг». Выпущена и «спортивно-охотничья» версия пистолетного патрона — 9×19 ПСО с начальной скоростью обыкновенной оболочечной пули 358 м/с.

Неполная разборка пистолета ПЯ

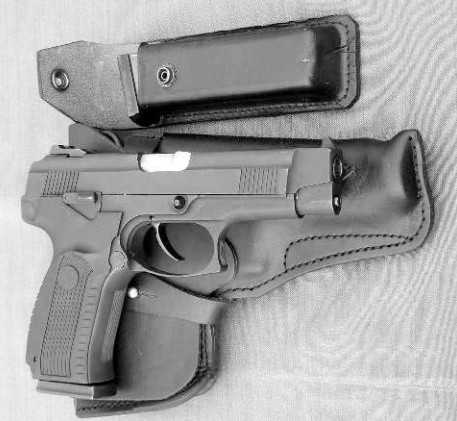

9-мм пистолет ПЯ с поясной кобурой и кармашком для запасного магазина

Тактико-технические характеристики ПЯ

• Калибр — 9 мм
• Патрон — 9×19 (7Н21, «люгер»)
• Масса оружия без патронов — 0,95 кг
• Масса оружия со снаряженным магазином — 1,075 кг
• Длина оружия — 195 мм
• Длина ствола — 112,5 мм
• Высота оружия — 140 мм
• Ширина оружия — 38 мм
• Начальная скорость пули — 335 («люгер»), 465 (7Н21) м/с
• Боевая скорострельность — 36 выстр./мин
• Дальность прицельной стрельбы — 50 м
• Емкость магазина — 18 патронов
• Радиус рассеивания на дальности 25 м — 13 см
• Дальность пробития бронежилета 2-го класса защиты пулей 7Н21-60 м

Поделиться ссылкой

sitekid.ru

технические характеристики и устройство ПЯ, модификации

Пистолет Ярыгина разрабатывался длительное время, так как свой путь он начал в конце существования СССР и в дальнейшем прошел все экономические сложности в 1990-х. Оружие постепенно вытесняет устаревший пистолет Макарова, который стоял на вооружении армии и правоохранительных органах.

История разработки и появления пистолета Ярыгина (ПЯ)

В начале 1990-х стал вопрос о создании нового пистолета для вооруженных сил, поскольку пистолет Макарова, стоявший на вооружении почти 40 лет, конструктивно устарел, хотя был прост и надежен в эксплуатации.

В 1991 году появился технический план и задание, ориентируясь на которое нужно было создать оружие. Вариант револьвера был исключен сразу, так как он давно уже не используется, как штатное оружие. Была необходимость в компактном пистолете, который мог использовать пули с калибром 9 мм и 7,62 мм.

В том же году было открыто финансирование для нового пистолета. Заводы, которые принимали участие в конкурсе должны были создать оружие, способное быстро менять калибр патрона. Проектировщики включили в задание 7,62 мм калибр, так как огромное количество таких патронов оставалось на военных складах. Перед разработчиками стояла цель разработать такое оружие, которое можно было бы быстро переоборудовать на другой калибр, заменив несколько деталей.

Также важна была надежно работающая автоматика. 9-мм пуля должна была пробивать сосновые доски с толщиной 25 мм. По повреждающим действиям патроны должны соответствовать конкурентным патронам «Рага» и 11,43 мм «Colt».

В конкурсе участвовало три завода:

• Климовское ЦНИИТОЧМАШ, который выступал с вариантом пистолета Сердюкова;
• Ижевский, предоставивший три варианта оружия: «Грач-1», который разработал Зарочинцев, «Грач-2», разработанный Ярыгиным и «Грач-3» от Шигапова;
• Тульский ЦКИБ СОО, который предоставил пистолет Стечкина с индексом ТКБ-220.

Окончательно все варианты были разработаны и переданы для испытаний в конце 1992 года. Все испытания проводились с 1992 по 1993 год на полигоне «Ржевка». В итоге ни один из представленных вариантом не прошел испытания. Каждый из пистолетов имел существенные недостатки по автоматик

militaryexp.com

ГЛАВА 2. Назначение и устройство частей и механизмов пистолета Ярыгина (6П35), патронов и принадлежностей. «9-мм пистолет Ярыгина (6П35): характеристика, устройство и обращение с ним» | Архипов Сергей Николаевич



2.1. Назначение и устройство частей и механизмов пистолета

Кожух-затвор (Рис. 12) штампованный выполнен из углеродистой стали, служит для досылания патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.

Снаружи затвор имеет прицельные приспособления, состоящие из целика и мушки, мушка выполнена цельно с затвором, целик установлен в пазу типа «Ласточкин хвост»; окно для удаления стреляных гильз; насечки для удобства отведения затвора рукой; паз для выбрасывателя; гнездо для гнетка с пружиной выбрасывателя; вырез для курка; прилив-трубка для возвратной пружины.

litresp.ru

Пистолет Ярыгина (6П35)

содержание   ..  1  2  3  4  5  6   ..         9х19-мм пистолет Ярыгина 6П35 и его облегченное исполнение 9х19-мм пистолет Ярыгина 6П35 с пластиковой рамкой (рис. 31) является личным оружием нападения и защиты, предназначен для поражения целей с использованием 9-мм пистолетных патронов с пулей повышенной пробиваемости (индекс 7Н21) на дистанции до 50 м, при температуре окружающей среды от – 50ºС до + 50ºС. При этом на дистанции до 25 м обеспечивается поражение целей, защищенных бронежилетами типа Ж-81, Ж-86-2.   В.А. Ярыгин   Стрельба ведется одиночными выстрелами. Пистолет разработан под 9х19-мм пистолетный патрон 7Н21. Для стрельбы из пистолета допускается использование патронов 9х19-мм Luger.     А Б   Рис. 31. Общий вид пистолета: А – ПЯ 6П35; Б модификация ПЯ с пластиковой рамкой 6П35 (облегченный)   Калибр, мм 9 Габаритные размеры, мм длина ширина высота   198 38 145 Вместимость магазина, шт. патронов 18* Масса с магазином без патронов, кг облегченный 0,950 0,830 Кучность стрельбы – габарит рассеивания 4-х или 3-х пробоин при одной оторвавшейся при стрельбе на дальность 25 м, не более, мм   150 Точность стрельбы – отклонение средней точки попадания (СТП) 4-х пробоин или 3-х при одной оторвавшейся от контрольной точки (КТ) при стрельбе на дальность 25 м, не более, мм   75 Длина ствола, мм 112,8 Число нарезов в канале ствола, шт. 6 Вес одного патрона, г 9,5 Боевая скорострельность, выстр/мин 35 Начальная скорость полета пули, м/сек. патрона 7Н21   465 Гарантийная наработка, количество выстрелов 4 000   Пистолет состоит из следующих основных частей и механизмов: Кожух-затвор с ударником и выбрасывателем. Рамка с фиксатором магазина и предохранителем. Ствол со ствольной муфтой. Ударно-спусковой механизм: спусковой крючок со спусковой тягой, боевая пружина, толкатель, курок, шептало с пружиной. Замыкатель (затворная задержка). Шток. Возвратная пружина. Магазин.   Разборка пистолета может быть неполная и полная. Частая полная разборка пистолета не рекомендуется, так как она ускоряет изнашивание деталей и механизмов. При разборке и сборке пистолета необходимо соблюдать следующие правила:  разборку и сборку пистолета разрешается производить после детального изучения пистолета и порядка разборки и сборки;  разборку и сборку производить на столе, а в полевых условиях  на чистой подстилке, при разборке и сборке не допускать излишних усилий и ударов;  детали и механизмы класть в порядке разборки, обращаться с ними осторожно;  при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.           Рис. 32. Устройство пистолета Ярыгина: 1 – рамка; 2 – спусковой крючок; 3 – фиксатор магазина; 4 – подаватель; 5 – пружина подавателя; 6 – магазин; 7 – боевая пружина; 8 – толкатель; 9 – спусковой рычаг; 10 – курок; 11 – пружина ударника; 12 – целик; 13 – выбрасыватель; 14 – ударник; 15 – конец выбрасывателя выступает за верхнюю плоскость затвора при наличии патрона в патроннике; 16 – ствол; 17 – мушка; 18 – шток; 19 – возвратная пружина; 20 – ось замыкателя   Неполную разборку пистолета производить в следующей последовательности: Отсоединить магазин (рис. 33). Удерживая пистолет за рукоятку, нажать большим пальцем правой (левой) руки на защелку магазина, другой рукой, придерживая магазин за крышку, извлечь его из рукоятки. Убедиться в отсутствии патрона в патроннике, для этого выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Для возвращения затвора в переднее положение необходимо нажать на флажок замыкателя вниз или, несколько оттянув затвор назад правой рукой, отпустить в крайнее переднее положение.     Рис. 33. Отсоединение магазина   Отсоединить замыкатель (рис. 34 А). Удерживая пистолет за рукоятку правой рукой, вытолкнуть замыкатель с правой стороны, а указательным и большим пальцами левой руки (с левой стороны) извлечь замыкатель из отверстия рамки (рис. 34 Б).     А Б Рис. 34. Извлечение замыкателя из рамки   Отделить кожух-затвор со стволом и возвратным механизмом (рис. 35): сдвинув их вперед по направляющим, отделить от рамки.   Рис. 35. Отделение затвора со стволом и возвратным механизмом от рамки   Отделить ствол со штоком и возвратной пружиной от затвора (рис. 36). Взявшись за выступающую часть муфты, повернуть ствол с перемещением его вперед до выхода казенной части за досылатель затвора и отделить ствол со штоком и возвратной пружиной.     Рис. 36. Отсоединение ствола со штоком и возвратной пружиной от затвора   Отсоединить шток и возвратную пружину от ствола (рис. 37). Удерживая ствол, извлечь шток и возвратную пружину из гнезда прилива ствольной муфты, снять со штока возвратную пружину.     Рис. 37. Отсоединение штока и возвратной пружины от ствола   Сборка пистолета после неполной разборки производится в обратном порядке: Надеть на шток возвратную пружину, ввести шток с возвратной пружиной в паз муфты (рис. 38 А, Б). Для этого, удерживая ствол рукой, вставить шток с возвратной пружиной в гнездо прилива ствольной муфты.     А Б Рис. 38. Надевание на шток возвратной пружины Присоединить ствол со штоком и возвратной пружиной к затвору (рис. 39). Удерживая затвор правой рукой, а ствольную муфту левой, ввести казенную часть ствола в затвор и продвинуть в вертикальной плоскости до сцепления ствольной муфты с передней плоскостью окна на затворе.     А Б Рис. 39. Присоединение ствола со штоком и возвратной пружиной к затвору   Соединить кожух-затвор со стволом и возвратным механизмом (рис. 40). Удерживая рамку пистолета за рукоятку, продвинуть затвор назад до упора, при этом направляющие выступы затвора должны войти в пазы рамки.     Рис. 40. Соединение кожуха-затвора со стволом и возвратным механизмом к рамке пистолета Рис. 41. Вставка замыкателя   Вставить замыкатель (рис. 41). Удерживая пистолет за рукоятку правой рукой, указательным и большим пальцами левой руки вставить замыкатель с левой стороны в отверстие для оси затворной задержки. Для этого нужно совместить паз в муфте движением затвора со стволом назад. Произвести контрольный спуск курка с боевого взвода. Пистолет поставить на предохранитель (рис. 42) (поднять флажок вверх).     Рис. 42. Постановка пистолета на предохранитель   Вставить магазин в основание рукоятки до зацепления его зубом защелки (рис. 43). Удары по магазину ладонью не допускаются.     Рис. 43. Вставка магазина в основание рукоятки   Пистолет при правильном, бережном обращении и внимательном уходе является надежным и безотказным оружием. Однако при длительной работе могут возникнуть задержки при стрельбе (табл. 3).   Для предупреждения задержек при стрельбе из пистолета и обеспечения безотказности его работы необходимо: правильно подготовить пистолет к стрельбе;   своевременно и с соблюдением всех правил осматривать, чистить и смазывать пистолет, особенно тщательно следить за чистотой и смазкой трущихся поверхностей пистолета; своевременно производить ремонт пистолета; перед стрельбой осматривать патроны, неисправные и грязные патроны для стрельбы не применять;  во время стрельбы и при передвижении оберегать пистолет от загрязнения и ударов;  если пистолет перед стрельбой находился продолжительное время на сильном морозе, то перед заряжанием несколько раз энергично отвести назад затвор рукой и отпустить его, после каждого отведения и отпускания затвора производить спуск курка нажимом на спусковой крючок. Таблица 3 Вид задержки Причина задержки Способ устранения Осечка. Затвор в крайнем переднем положении, патрон находится в патроннике, курок спущен, но выстрела не произошло Капсюль патрона неисправен Произвести повторный спуск, если при этом задержка не устраняется, перезарядить пистолет и продолжить стрельбу Сгущение смазки, загрязнение или затирание ударника Осмотреть и прочистить пистолет. В случае затирания ударника отправить пистолет в мастерскую Осадка (ослабление) или излом боевой пружины Разрядить пистолет, отправить пистолет в мастерскую для замены боевой пружины Преждевременный срыв курка с самовзвода Износ зуба самовзвода тяги спуска Недокрытие патрона затвором. Затвор остановился, не дойдя до казенного среза ствола, или ствол с затвором в незапертом состоянии Загрязнение патронника, пазов рамки, чашечки затвора и узла выбрасывателя, затирание выбрасывателя. Дослать затвор рукой вперед и продолжить стрельбу. После стрельбы прочистить и смазать Осадка или излом возвратной пружины Отправить пистолет в мастерскую Забитость пульных скатов рамки (основания) и ствола После чистки и смазки при повторяющейся задержке, отправить пистолет в мастерскую Неподача или непродвижение патрона из магазина в патронник. Затвор находится в переднем положении, но патрона в патроннике нет. Затвор остановился в среднем положении вместе с патроном, не дослав его в патронник Загрязнение магазина или подвижных частей пистолета, рамки (основания), патронника ствола Перезарядить пистолет и продолжать стрельбу. При повторной задержке – разрядить, разобрать и прочистить пистолет и магазин или заменить магазин. Погнутость верхних краев корпуса магазина Заменить неисправный магазин Прихват (ущемление) гильзы затвором. Гильза заклинилась между затвором и казенным срезом ствола, неизвлечение гильзы из патронника Загрязнение подвижных частей пистолета, патронника и выбрасывателя Выбросить прихваченную гильзу отведением затвора назад и продолжить стрельбу. Пистолет почистить и смазать Неисправность выбрасывателя, его пружины или отражающего выступа отражателя. Разрядить пистолет и отправить его в мастерскую Продолжение таблицы 3   Затвор не фиксируется замыкателем после израсходования патронов в магазине Заклинивание подавателя, осадка пружины или загрязнение подавателя Почистить магазин. В случае осадки пружины заменить магазин Деформация подавателя или корпуса магазина Заменить магазин Поломка зуба замыкателя Заменить замыкатель Автоматическая стрельба Сгущение масла или загрязнение частей ударноспускового механизма Если остались патроны в пистолете, то разрядить его, затем разобрать, прочистить и осмотреть Износ боевого взвода курка или шептала Отправить пистолет в мастерскую Ослабление или излом пружины шептала Отправить пистолет в мастерскую Прихват патрона затвором при подаче, вылет патрона Деформация магазина, осадка пружины магазина, затирание подавателя. Осадка возвратной пружины. Осадка боевой пружины. Заменить магазин, возвратную пружину, боевую пружину или отправить пистолет в мастерскую Не удерживается предохранитель во включенном и выключенном положении, поворачиваясь во время стрельбы Износ предохранителя Заменить предохранитель из комплекта ЗИП Не удерживается крышка магазина на корпусе магазина Не зафиксирована крышка пружиной магазина Зафиксировать Двойная подача, затвор захватывает сразу два патрона из магазина Деформация магазина Заменить магазин Качка целика Ослабла посадка целика Закернить               содержание   ..  1  2  3  4  5  6   ..

zinref.ru

Пистолет Ярыгина — ПЯ «Грач»

 В начале 80-х в армии разных стран на снабжение начали поступать бронежилеты. В связи с этим стало необходимым увеличить пробивное и поражающее действие всего стрелкового вооружения. Это в полной мере относилось и к пистолетам. Либо модернизировать патрон под пистолет Макарова, либо создавать новый комплекс под более мощный пистолетный патрон.

Хотя модернизация тогда казалась перспективнее, и была проведена, стало ясно что патрон 9х18 ПМ не позволит существенно повысить поражающее действие пули по бронежилету. Нужно было разрабатывать новый пистолетный патрон и новый пистолет под него. Опытно-конструкторская работа по созданию нового армейского пистолетного комплекса получила наименование Грач.

В начале 90-х в ходе этой работы был разработан новый отечественный пистолетный патрон. Он получил обозначение 9х19. Фактически этот патрон повторяет по габаритам стандартный 9 миллиметровый пистолетный патрон НАТО типа Люгер/Парабеллум.

На вооружение армии поступил пистолет Ярыгина, разработанный в Ижевске. Он был создан под патрон типа Парабеллум. Однако под него был создан и новый патрон обладающий более значительной пробивной мощностью. Пистолет Ярыгина построен по классической компоновке пистолета Браунинга. Запирание ствола осуществляется его перекосом в вертикальной плоскости. Пистолет имеет двусторонний предохранитель, удобный для работы правой и левой рукой. Магазин ПЯ 18-и зарядный, его замена осуществляется очень быстро.

Отечественный аналог НАТОвского патрона 9х19 имеет большую мощность и специальную конструкцию пули. Она обладает лучшей пробиваемостью и обеспечивает поражение цели в противоосколочном жилете на дальности до 25 метров.

Тактико-технические Характеристики Пистолет Ярыгина — ПЯ «Грыч»
Масса, кг:	0,95
Длина, мм:	198
Длина ствола, мм:	112, 5
Ширина, мм:	38
Высота, мм:	145
Патрон:	9×19 мм Парабеллум, 9×19 мм 7Н21
Калибр, мм:	9 мм
Начальная скорость пули, м/с:	465
Прицельная дальность, м:	50
Максимальная дальность, м:	100
Вид боепитания:	магазин на 18 патронов; до2004 г. выпуска — на 17 патронов
