АКСУ и его особенности.
Укороченный автомат АКС-74У был разработан в конце 1970-ых годов в рамках конкурсной программы «Модерн» на базе штатного автомата АК-74 специально для вооружения экипажей боевых машин, расчетов орудий и иного армейского персонала, для которого штатный автомат АК-74 слишком велик. Кроме армии, АКС-74У широко используется в МВД, так как компактен и удобен при перемещении в автомобиле и при действиях в помещениях. По этой же причине, а также потому что его легко спрятать в сумке или под одеждой, АКС-74У популярен среди различных служб охраны высокопоставленных государственных лиц, а также среди бандитов. Специально для сил и подразделений специального назначения был разработан вариант АКС-74УБ, у которого штатная дульная насадка заменена резьбой для крепления глушителя ПБС-4, а под автомат может монтироваться специальный 30мм гранатомет БС-1. Ряд модификаций может иметь боковую планку для крепления ночных и дневных прицелов.
​
По своим габаритам и массе, а также тактической нише АКС-74У близок к пистолетам-пулеметам, однако в силу применяемого промежуточного патрона и механизмов штатного автомата считается все-таки укороченным автоматом. К достоинствам АКС-74У относятся высокая мобильность в стесненных условиях, возможность скрытого ношения, довольно высокая пробивная способность патрона. Недостатки — малая прицельная дальность стрельбы, невысокое останавливающее действие пули, склонность к быстрому перегреву при стрельбе.
С точки зрения тактической ниши АКС-74У в целом аналогичен таким зарубежным компактным автоматам, как Colt CAR-15 Commando, SIG SG-552 или Heckler-Koch HK-53.
АКС-74У создан с максимальной унификацией по узлам и деталям с автоматами АК-74 / АКС-74. Он отличается от АКС-74 в следующем: укорочен в 2 раза ствол с соответственно передвинутой назад газовой каморой, укорочен шток газового поршня; установлен специальный надульник, служащий расширительной камерой для надежного функционирования газового двигателя автоматики и пламегасителем; крышка ствольной коробки шарнирно прикреплена к ствольной коробке в передней ее части; целик перекидной, с установками на 200 и 400 метров, закреплен на крышке ствольной коробки. Все механизмы, органы управления и общее устройство АКС-74У аналогичны устройству автомата АКС-74.
Тактико-технические характеристики:
Калибр: 5,45×39 мм
Длина: 735 мм и 490 мм со сложенным прикладом
Длина ствола: 210 мм
Вес без патронов: 2,71 килограммов
Емкость магазина: 30 патронов
Темп стрельбы: 650 — 735 выстрелов в минуту

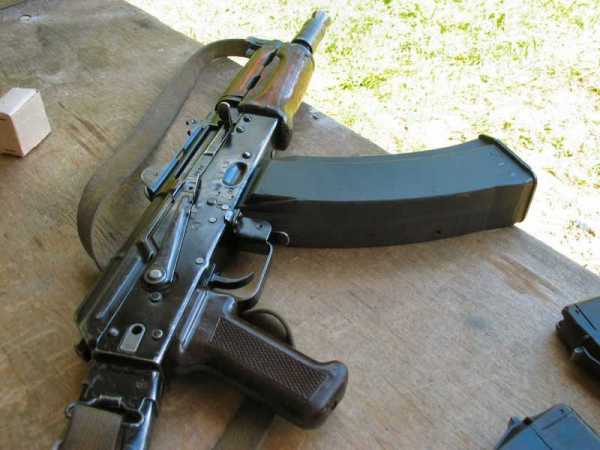

Кстати,вот это АКСУ с 60зарядным магазином(Патроны укладываются в 4 ряда). Хотят принять на вооружение для спец. войск.
Обзор по АКС74У(особенности разных годов выпуска и т.д.)
Сталкер 971 27-10-2013 17:19Всем доброго времени суток!
В данной теме хотел бы сделать полный обзор по автоматам АКС74У тульского производства разных годов. Оч. давно собирал данную информацию по этой модели, и вот наконец решил подвести итоги. Надеюсь, данная информация будет многим интересна и полезна.
Если у кого есть чем дополнить тему, особенно по АКСУ 1979-1981г и АКСУ ижевского производства, спецмодификациям (АКС74УБ, АКС74УН И т.п.) пишите, выкладывайте фото, интересно было бы обсудить.
По моим сведениям серийное производство АКС74У в Туле было налажено в 1979-1980гг, свернуто в 1993г.
За всё время производства АКСУ на ТОЗе можно выделить 4 типа, назовём их так: 1 самый ранний(1979-1982), 2 ранний(1983-1986), 3 средний(1987), 4 поздний(1988-1993). Ниже подробное описание каждого типа.
Итак, поехали:
1 ТИП(самый ранний, 1979-1982гг).
Общий вид:
Теперь о его конструктивных особенностях:
1) Цевьё и накладка газовой трубки имеют соответствующие вырезы, образующие охладительные «окошки»:
2) Колодки на стволе крепятся штифтами:
3) Пламегаситель имеет фаску:
4) Защёлка магазина имеет скруглённую форму:
5) ТОЛЬКО У 1-го ТИПА(1979-1982) имеются выборки с обеих сторон направляющей колодки:
6) Теперь по нумерации: номер автомата состоял из 6 цифр. Затворная рама и затвор имели все 6 цифр номера, крышка ствольной коробки 4 последние цифры(нанесены чертилкой), газ. трубка 4 последние цифры(набиты ударным клеймом изнутри), цевьё имело 3 последние цифры СТРОГО СПРАВА( выдавлены), предохранитель 3 посл. цифры(чертилка).
Фото:
Спасибо за подборку данных! Про выборки на колодке никогда раньше не слышал!
Вопрос по затворным рамам: нет ли данных, когда облегчающая фрезеровка вбок сменилась фрезеровкой вверх? На неукороченных 74х переход случился примерно в 86г., совпадает ли по времени с «ксюшами»…
quote:
Originally posted by OceanRaven:
Спасибо за подборку данных! Про выборки на колодке никогда раньше не слышал!
Вопрос по затворным рамам: нет ли данных, когда облегчающая фрезеровка вбок сменилась фрезеровкой вверх? На неукороченных 74х переход случился примерно в 86г., совпадает ли по времени с «ксюшами»…
Пожалуйста! Рад, что мой труд оказался для Вас интересен.
По затворным рамам точно сказать не могу, фото рам с того ракурса у меня нет, весь архив свой перерыл- ничего не нашёл ИМХО, на АКСУ этот переход произошёл году эдак в 1988, когда сменился тип затворных рам( на АК74 это как раз в 1986г произошло).
OceanRaven 27-10-2013 22:00quote:
Originally posted by Сталкер 971:
На курке у АКСУ номера однозначно быть не должно, видать, курок не родной стоит. На газ. трубке номер должен быть, хотя, на Думми могли трубки из ЗИП ставить, поскольку пилили их на заводе. На них особо ориентироваться нежелательно. Я больше по фоткам боевых и украинских ммг статистику составлял.
Позиционировать «думми» как ориентир я и не собираюсь, но на определённые мысли и вопросы он всё же наталкивает. Вот, например, по газовой трубке: хранился себе полноценный автомат, в сборе; его и парочку собратьев разобрали, далее сварка / фрезеровка, потом собрали, нанесли соответствующую маркировку — вуа-ля, получился «думмик». Допускаю, что детали УСМ могли при разборке нескольких макетов сваливать в одну кучу и при последующей сборке вытаскивать наугад, не заморачиваясь на номера (заметьте, в моём случае разница в номере всего в 5 единиц, — мелочь). Пусть то же и с газовыми трубками (практически уверен, что так и было — общая куча и потом наугад). Но номера просто нет, вообще никакого…
Вариант, что на макеты ставили детали со списанных автоматов… Маловероятно, имхо. Опять же, разница всего в 5 единиц, — либо магия цифр, либо таки нумеровали курки штатно в поздний период производства.
Обращаемся к наставлению по ремонту:
Руководство по среднему ремонту и нормы расхода запчастей и материалов 5,45-мм АК74, АКС74, АКС74У, РПК74 и РПКС74, изд. 1988
Если могут не совпадать — значит, должны как минимум быть
Сталкер 971 28-10-2013 19:43quote:
Originally posted by OceanRaven:
Вот, например, по газовой трубке: хранился себе полноценный автомат, в сборе; его и парочку собратьев разобрали, далее сварка / фрезеровка, потом собрали, нанесли соответствующую маркировку — вуа-ля, получился «думмик». Допускаю, что детали УСМ могли при разборке нескольких макетов сваливать в одну кучу и при последующей сборке вытаскивать наугад, не заморачиваясь на номера (заметьте, в моём случае разница в номере всего в 5 единиц, — мелочь). Пусть то же и с газовыми трубками (практически уверен, что так и было — общая куча и потом наугад). Но номера просто нет, вообще никакого…Вариант, что на макеты ставили детали со списанных автоматов… Маловероятно, имхо. Опять же, разница всего в 5 единиц, — либо магия цифр, либо таки нумеровали курки штатно в поздний период производства.
На курке у АКСУ номера, повторюсь, в идеале быть не должно ( УСМ без номеров), тем более у поздних выпусков, во всяком случае, по моим сведениям так. На Вашем Думмике, как Вы писали ранее, предыдущий владелец сменил крышку, соответственно, есть вероятность, что он и курок заменил Курки, емнип, нумеровались у АКМ.
А вообще, с Думми этими всё очень непросто и туманно- где 2 оси, где 3, говорили помнится где-то, что их вообще на экспорт планировали, но не сложилось и в ммг запилили. Притом на двухосных карабинах имеется маркировка АВ и риска под нее, спрашивается зачем? Номера на газ. трубке нет. Не исключу, что часть Думмиков изготовлены исконно как макеты ( на ижевских ммг тоже порой стволы нарезные бывают и рамы с номером) В общем, тайна покрытая мраком А что касается безпричинной замены частей( о газ. трубке у Думми)- так ещё пример тому Балаклея ранняя- на всех ихних АКМ и АК74 крышки, переводчики огня и газ. трубки стояли не родные, фосфатированные. Тоже возникает вопрос: на кой ляд выбрасывать родные оригинальные части и взамен ставить эту лабуду!? Думаю, просто ЗИП ненужный реализовывали и заодно, по их мнению, макет подновляли… ИМХО, на ТОЗе такая же ситуация вполне могла быть, учитывая, что ТОЗ побогаче Балаклеи ЗИП-ом будет и Думмики крашеные поверх родного покрытия, т.е. подновляли их-таки
quote:
Originally posted by OceanRaven:
Если могут не совпадать — значит, должны как минимум быть
Может и должны, но почему-то на поздних АКСУ переводчик огня и УСМ без номеров Хотя, при ремонте может, и наносили, а вот на новых- точно нет.Borodach86 22-12-2013 15:42
Держал в руках макет «ксюши» 1991г, т.е, 4 позднего типа, если следовать принятой классификации. Номера набиты везде как положено, за исключением крышки- там никаких цифр нет вообще. В связи с чем прошу уточнить- может их с какого то года перестали нумеровать? Или же просто крышку на нем могли поменять на ЗИП-овскую?
Borodach86 22-12-2013 16:02Вопрос снимается- номер все же там есть, не там искал.
ПС: спасибо за столь интересную и полезную тему.
Вопрос знатокам. Взаимозаменяема ли газовая трубка на Ксюхах, разных годов выпуска?
Roman78 09-09-2014 20:24Спасибо за информацию! поучительно получилось
muzlev 09-09-2014 23:21Как я понимаю, газовые трубки одинаковы для всех г. выпуска?
Miklos 09-09-2014 23:54Одинаковые.
Сталкер 971 10-09-2014 12:17цитата:
Originally posted by muzlev:
Как я понимаю, газовые трубки одинаковы для всех г. выпуска?
Да,сами трубки одинаковые отличается только деревянная накладкаСталкер 971 10-09-2014 12:22
цитата:
Originally posted by Peter 13:
http://www.theakforum.net/foru…982-1992-a.html Вот, может будет интересно…
Весьма и весьма Спасибо за ссылку! Ценные фото, пополню архивmuzlev 11-09-2014 09:28
цитата:
Изначально написано Miklos:
B]Одинаковые.[/B]
цитата:
Изначально написано Сталкер 971:
Да,сами трубки одинаковые отличается только деревянная накладка
Спасибо.
Сталкер 971 12-09-2014 09:59цитата:
Originally posted by Полосухин:
Предсерийный образец забыли упомянуть, не знаю сколько их было выпущено. Но встречал упоминание о нескольких сотнях единиц
Увы по ним у меня вообще никакой инфы нет, только те же фото. Ещё известно , что первые АКСУ в Ижевске производились, и на этом все hameleonnovator 12-09-2014 10:57
Как по мне самые классные это самые последние.
Сергей С СПб 12-09-2014 14:39Познавательная статья,бол.спасибо,с ув
Сталкер 971 12-09-2014 17:00цитата:
Originally posted by hameleonnovator:
Как по мне самые классные это самые последние.
В точности до наоборот С 1990г качество упало.Сталкер 971 12-09-2014 17:00
цитата:
Originally posted by Сергей С СПб:
Познавательная статья,бол.спасибо,с ув
Пожалуйста! Рад стараться Kinnn 12-09-2014 17:12
Отличный обзор, без ,,бодяги и воды,,! Всё по существу. Спасибо.
Сталкер 971 12-09-2014 20:32цитата:
Originally posted by Kinnn:
Отличный обзор, без ,,бодяги и воды,,! Всё по существу. Спасибо.
И Вам спасибо за добрые слова! пехотинец 11-03-2015 14:04
спасибо за качественный обзор.
Есть ли информация по различию в устройстве ударно-спускового механизма?
На образце 89 года вижу, что УСМ совсем не похож на АК74
УСМ АК-74 от УСМ АКС-74У ничем кроме замедлителя не отличается. В УСМ АКС-74У вместо замедлителя успокоитель.
AlexUnwinder 12-03-2015 08:51Ограничитель / успокоитель / отбойник / псевдозамедлитель — часто используемые альтернативные имена этой детали УСМ. На Вашем первом фото — поздний вариант, в верхнем НСД — ранний. Поздний и ранний ограничители рядом в сравнении:
http://popgun.ru/files/g/36/orig/3451686.jpg
guns.allzip.org
АКС-74 — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
| АКС-74 | |
|---|---|
Автомат Калашникова зі складним металевим прикладом АКС-74 | |
| Тип: | автомат |
| Походження: | СРСР |
| Історія служби | |
| Термін використання | 1974-по т.ч.[1] |
| Використання у | Див.Країни-оператори |
| Війни | Інтервенція СРСР до Афганістану, війни та збройні конфлікти в Азії, Африці, Південній Америці, війна на сході України |
| Історія виробництва: | |
| Конструктор | Калашников М. Т. |
| Розроблено | 1974 |
| Виробник | Іжмаш |
| Виготовлено | 1974- по т.ч. |
| Кількість | більш 5 млн. [2] |
| Варіанти | АКС-74У, АКС-74УБ |
| Характеристики | |
| Маса | АКС-74: 3,2 кг АКС-74У: 2,7 кг |
| Довжина | АКС-74 (з прикладом): 943 мм АКС-74 (без прикладу): 690 мм АКС-74У (з прикладом): 735 мм АКС-74У (без прикладу): 490 мм |
| Довжина ствола, мм: | АКС-74: 415 мм АКС-74У: 210 мм |
| Тип боєприпасу | 5,45×39 мм |
| Механізм | відведення порохових газів, поворотний затвор |
| Бойова скорострільність | 600 постр/хв (АКС-74) 650—700 постр/хв (АКС-74У) |
| Дульна швидкість | 900 м/с (АКС-74) 735 м/с (АКС-74У) |
| Прицільна дальність | 100 — 1 000 м відкритий механічний приціл 350—500 м механічний приціл (АКС-74У) |
| Тип боєпостачання | коробчастий секторний магазин на 30 набоїв (можливе використання магазинів на 45 набоїв від РПК-74) |
| Приціл | регульований відкритий, кріплення для оптичного не передбачено |
АКС-74 (Індекс ГРАУ — 6П21) (рос. 5,45-мм автомат Калашникова со складывающимся вбок металлическим прикладом) — 5,45-мм автомат Калашникова зразка 1974, варiант АК-74 з можливістю складати вбік металевий приклад. Створеній спеціально для повітряно-десантних військ. Використовує малоімпульсний набій калібру 5,45×39 мм.
