Снайперская винтовка Мосина
www.arms-expo.ru
«Трехлинейка», винтовка Мосина образца 1891/30 г.г.
Характеристики винтовки Мосина образца 1891/30 г.г. | |
|---|---|
 | |
| Страна: | Российская империя/СССР |
| Тип: | Магазинная винтовка |
| Дата выпуска: | 1891 г. |
| Калибр: | 7,62-мм |
| Длинна: | со штыком 173,8 см, без штыка 130,6 см. |
| Вес: | 4,5 кг |
| Скорострельность: | 10 выстр/мин. |
| Начальная скорость пули: | 870 м/с |
| Боекомплект: | неотъемный магазин на обойму из 5 патронов |
Основным образцом индивидуального стрелкового оружия в РККА к июню 1941 года была 7,62-мм винтовка Мосина образца 1891/30 гг., и её производные – карабины образца 1907 и 1938 года.
Её несравненными достоинствами были:
- Простота обслуживания (затвор трехлинейки состоял всего из 7 деталей и разбирался без инструментов).
- Простота применения даже мало обученными бойцами.
- Используемую без малого полвека, винтовку хорошо знали в войсках.
- Мощность, точность и надежность.
Снайперы с винтовкой Мосина, образца 1891/30 г.г.
«Помню, как один худой веснушчатый nаренек-красноармеец с остроносым лицом лежал на груде матрацев у окна и время от времени прикладывался к прицелу самой обычной винтовки, даже не снабженной оптическим прицелом. Как-то я обнаружил фашиста, приспособившегося за толстым деревом на валу за Мухавцом.
Враг был хорошо замаскирован. Он вырубил в стволе у самой земли треугольник и стрелял, не высовываясь из-за дерева. Я указал на него красноармейцу, хотя, откровенно говоря, сомневался, что боец без оптического прицела уничтожит этого фрица. Но он сказал, что на этом расстоянии можно и так попасть. И действительно, спустя некоторое время снайпер прицелился и выстрелил. Сейчас же за стволом дерева взметнулось и рухнуло тело врага. Мы все были поражены мастерством этого неказистого на вид паренька
Были у трехлинейки и недостатки:
- Габариты – с примкнутым штыком вес винтовки Мосина 81/30 г.г. составлял 4,5 кг, а длинна – 173 см.
- Неудобная горизонтальная рукоятка затвора, замедляющая заряжание.
- Неудобный предохранитель.
Карабины обр. 1907 и 1938 гг. (применялись среди войск связи, у артиллерии и т.п.), были меньше и легче, что частично исправляло недостатки, но у них при этом не было штыка…

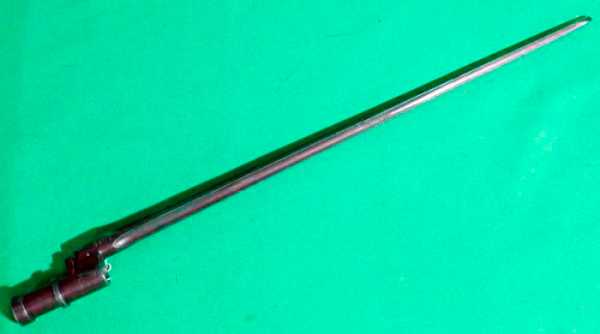

Трехгранный игольчатый штык трехлинейки
Несмотря на то, что к 1941 году винтовку Мосина 91/30 усиленно старались заменить на более современные виды вооружения, как, например, самозарядный карабин СВТ-40, ко времени начала Великой Отечественной Войны, это заслуженное оружие было все ещё вполне современным и отвечало всем требованиям.
Для сравнения – основная пехотная винтовка армии нацисткой Германии («Маузер К98») была «новее» трехлинейки аж на целых 7 лет, и создана в 1898 году.
источник: компиляция по книге Р.Алиева «Брестская крепость», изд.Вече, 2010
armedman.ru
Снайперская винтовка Мосина образца 1891/1930 (Россия / СССР)
В 1891 году на вооружение Российской Империи была принята винтовка, представлявшая собой более или менее базовую конструкцию Мосина с некоторыми (не слишком значительными, но, тем не менее, имевшимися) заимствованиями из системы Нагана.
Винтовка Мосина образца 1891 года
С технической точки зрения, винтовка системы Мосина представляет собой магазинное оружие с ручным перезаряжанием. Запирание ствола осуществляется продольно — скользящим поворотным затвором на два боевых упора за ствольную коробку. Боевые упоры расположены в передней части затвора и в запертом состоянии располагаются в горизонтальной плоскости. Взведение ударника и постановка его на боевой взвод осуществляются при открытии затора. Затвор простой по конструкции, прямая рукоятка перезаряжания расположена в середине затвора. Предохранителя как отдельной детали нет, вместо него для постановки на предохранитель используется открыто расположенная позади затвора головка курка (ударника). Затвор легко вынимается из ствольной коробки без помощи инструмента (достаточно отвести затвор полностью назад, а затем, нажав на спусковой крючок, извлечь его назад). Магазин коробчатый, неотъемный, с однорядным расположением патронов. Нижняя крышка магазина откидная вниз-вперед для быстрого разряжания и чистки магазина. Снаряжение магазина — из пластинчатых обойм на 5 патронов или по одному патрону, через верхнее окно ствольной коробки при открытом затворе. В силу особенностей конструкции магазина (однорядное расположение патронов при заряжании сверху) в конструкцию пришлось ввести специальную деталь — отсечку, блокировавшую второй и нижние патроны в магазине при подаче верхнего патрона в ствол. При полностью закрытом затворе отсечка отключалась, позволяя очередному патрону подняться на линию подачи в ствол. На ранних образцах отсечка также выполняла роль отражателя стреляной гильзы, позже (с 1930 года) был введен отдельный отражатель. Ложа винтовки — деревянная, как правило — из березы, с прямой шейкой и стальным затылком приклада. Прицельные приспособления открытые, с 1930 года на ряде винтовок введен кольцевой предохранитель мушки.
| Винтовка Мосина образца 1891/1930 |
После первой мировой войны снайпинг прочно вошёл в армейскую жизнь, став элементом боевой подготовки отличных стрелков в войсках. Но в СССР пристальное внимание к снайперскому движению было обращено только в конце 1920-х годов, да и то не высшим военным командованием, а руководством всемогущего ОГПУ-НКВД. Тесное военно-техническое сотрудничество Советского Союза с Веймарской Германией способствовало передаче СССР самых современных образцов военной техники и вооружений, а также технологий их производства. Тогда же в СССР появляются и первые предприятия по производству оптических приборов. Именно это обстоятельство, наряду с началом работ по усовершенствованию основного оружия пехоты — мосинской трёхлинейки, дало толчок для создания в 1927-28 годах первого советского образца снайперского оружия, сконструированного на базе драгунской винтовки Мосина, образца 1891 г.
Новый снайперский вариант старой винтовки был оснащён 4-х кратным оптическим прицелом Д III («Динамо», третьего образца). Первый советский оптический прицел Д III являлся копией германского прицела «Цейсс» и служил для точной стрельбы по удалённым малоразмерным целям, показывающимся в поле зрения стрелка на короткое время. Он представлял собой оптическую зрительную трубу с механизмами установки углов прицеливания и учёта боковых поправок. В верхней части окулярной трубки имелся барабанчик с маховичком и шкалой делений от 1 до 10 (через каждые 100 м), слева — располагался барабанчик для боковых поправок горизонтальных лимб. Прицельное приспособление состояло из вертикальной нити с острым концом (прицельного пенька) и горизонтальных нитей, расположенных под прямым углом к пеньку. Верхний край горизонтальных нитей находился на одной высоте с острым концом пенька, образуя перекрестье прицела.
Поскольку прицельное приспособление и изображение цели находились в фокальной плоскости объектива прицела, то прицеливание заключалось в совмещении острия прицельных нитей с изображением цели. Снайперская винтовка давала возможность вести прицельную стрельбу с оптическим прицелом от 100 до 1000 м, а с открытым рамочным прицелом (не снимая оптического) — на дальность до 600 м. Новое оружие, оснащённое отечественными прицелами, отличалось высокими боевыми качествами. Так, при стрельбе сериями по 10 выстрелов на дальность 100 м рассеивание составляло 3,5 см, на 200 — 7,5, на 400 — 18,0, на 600 — 35,0. Уже вскоре снайперские винтовки начали поступать на вооружение конвойных и пограничных войск ОГПУ-НКВД.

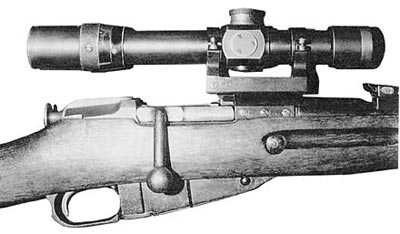

Винтовка Мосина образца 1891/1930
с прицелом ПТ
Советские Вооружённые силы получили аналогичное оружие только спустя два года — в 1930 г. Конструкторы проектно-конструкторского бюро Тульского оружейного завода при проведении комплексных работ по усовершенствованию штатного оружия разработали специальную снайперскую модель 7,62-мм винтовки образца 1891/30 годов, которая отличалась от стандартного образца наличием оптического прицела, высоким качеством изготовления ствола, отогнутой вниз для удобства заряжания рукояткой стебля затвора, отсутствием штыка, увеличенной на 1 мм высотой мушки, облегчением усилия на спусковом крючке до 2-2,4 кг.
Основные баллистические показатели снайперских винтовок (без штыка) были аналогичны показателям винтовок валового производства, но целевое оружие имело улучшенную меткость боя за счёт отбора их из числа рядовых образцов, показавших наилучшие результаты стрельбы, или же за счёт специального изготовления с улучшенным качеством обработки поверхности канала ствола и уменьшенными допусками.
| Оптический прицел ВП |
Стабильность боя снайперских винтовок была значительно выше, чем у оружия валового производства, что достигалось более тщательной подгонкой ложи к стволу со ствольной коробкой и изготовлением ложи, как правило, из высококачественного материала — орехового дерева. Из-за установки прицела, перекрывавшего паз для обоймы в ствольной коробке, заряжать снайперские винтовки из стандартных пятизарядных обойм не представлялось возможным, поэтому заряжание производилось по одному патрону, что значительно снижало боевые возможности этого оружия в реальной боевой обстановке.

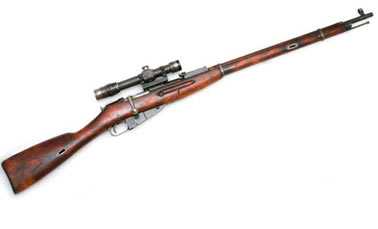

| Снайперская винтовка Мосина образца 1891/1930 с оптическим прицелом ВП |
Вначале для армейской снайперской винтовки принимают 4-х кратный прицел марки ПТ образца 1930 г., а с выявлением его недостатков, в следующем году, — улучшенную модификацию: оптический прицел ВП образца 1931 г. Но и в этой модели прицела советским конструкторам так и не удалось добиться полной герметичности окулярной трубки из-за неудачной конструкции диоптрийного кольца. Прицелы ПТ и ВП, так же как и прицел Д III, монтировались на кронштейне конструкции А.А.Смирнского, основание которого наглухо крепилось накладкой с шестью винтами на передней части ствольной коробки, хотя подобное расположение прицела усложняло заряжание оружия. Поэтому в 1936-37 гг. оптический прицел ВП был заменён усовершенствованным 4-х кратным прицелом типа ПЕ. Он был рассчитан на дальность стрельбы до 1400 м. Масса прицела 0,62 г. Достаточно надёжная конструкция кронштейна «Сесо» с боковым креплением прицела в немалой степени повлияла на точность наводки при стрельбе, а также позволила в случае повреждения в бою пользоваться открытым секторным прицелом.
советский снайпер
со снайперской винтовкой Мосина образца 1891/1930
с оптическим прицелом ПЕ
Первое крупное боевое крещение снайперское оружие прошло в период советско-финской войны 1939-40 гг., когда отличные качества советских винтовок, оснащённых прицелами ВП, ПТ и ПЕ, были проверены боевой практикой.
Но ставка, которую в предвоенные годы высшее военное командование делало на широкое внедрение в систему вооружения пехоты автоматического оружия, привела к тому, что уже в 1937 г. снайперскую винтовку образца 1891/30 гг. планировали заменить 7,62-мм автоматической снайперской винтовкой системы С.Г.Симонова (АВС) образца 1936 г. Однако высокое рассеивание даже при стрельбе одиночным огнём способствовало тому, что была изготовлена всего лишь малая партия снайперских винтовок Симонова. А спустя всего три года, в 1940 году, на смену 7,62-мм снайперской винтовке образца 1891/30 гг. приходит новая 7,62-мм снайперская самозарядная винтовка системы Токарева (СВТ) образца 1940 г. Прицел ПУ был значительно облегчён по сравнению с предшественниками и весил всего 0,27 кг. Крепление прицела ПУ кронштейном сверху на ствольной коробке, также разработанное Ф.В.Токаревым, позволяло вести стрельбу с открытым секторным прицелом на дальность до 600 м.

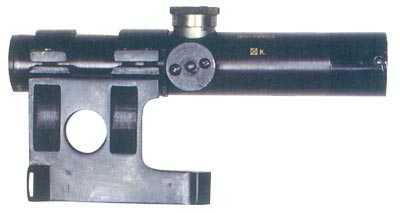

Оптический прицел ПУ
Однако суровая реальность боёв начального периода Великой Отечественной войны убедительно доказала, что снайперская винтовка СВТ-40, несмотря на свои многочисленные достоинства, значительно уступает своей предшественнице по основному показателю для этого вида оружия — кучности стрельбы. Многочисленные рекламации, поступавшие на снайперские СВТ с фронта, заставили советское военное командование вновь вспомнить о старой, незаслуженно забытой снайперской винтовке образца 1891/30 гг. В октябре 1941 года снайперскую СВТ-40 снимают с производства.
В начале 1942 г. Ижевский машиностроительный завод восстанавливает производство снайперских винтовок образца 1891/30 гг., но они уже были рассчитаны под унифицированный прицел ПУ, разработанный специально для снайперских СВТ-40. Однако и у этой винтовки имелись определённые недостатки: фронтовиков не устраивали, в первую очередь, её масса и значительная длина, в результате чего длительная работа с ней утомляла снайпера; низкая скорострельность винтовки — 10-12 прицельных выстрелов в минуту также не вполне отвечала требованиям современного маневренного быстротечного боя.
| Снайперская винтовка Мосина образца 1891/1930 с оптическим прицелом ПУ |
Особые нарекания вызывал нерегулируемый спусковой механизм, поскольку тугой спуск не обеспечивал сохранения точности прицеливания во время выстрела. Переход на упрощённые технологии и удешевление производства привели к тому, что ложи, которые с 1942 г. стали изготавливать из берёзовых заготовок, зачастую давали поводку, чего раньше у оружия, имевшего высококачественные ореховые ложи, не встречалось. Некоторые снайперы отмечали недостаточно качественное изготовление оптики, в частности прицелов ПУ выпуска 1943-44 гг. Кроме того, по заключению фронтовиков, при выверке и приведению винтовки к нормальному бою установка на шкале барабанчика вертикальных поправок прицела не всегда совпадала с действительными дистанциями, а частое изменение установки барабанчика вертикальных поправок давало отклонение по горизонтали.
| Калибр, мм | 7.62 |
| Длина, мм | 1232 |
| Длина ствола, мм | 729 |
| Вес без патронов, кг | 4.0 |
| Емкость магазина, кол. патронов | 5 |
| Прицельная дальность стрельбы, м | 1000 |
| Начальная скорость пули, м/с | 865 |
Высказывалось мнение о неудачном расположении оптического прицела ПУ на винтовке. В частности отмечалось, что прицел расположен далеко от глаза стрелка, в результате чего при прицеливании снайперу приходится отрывать щеку от приклада до 3 см и вытягивать шею (чтобы наблюдать всё поле зрения без лунообразных теней по краям). Из-за неправильного положения головы глаз стрелка отклонялся от оптической оси прицела, вызывая ошибку в прицеливании.
В годы Великой Отечественной войны советские снайперы использовали следующие боеприпасы: 7,62-мм винтовочные патроны с лёгкой, тяжёлой, бронебойной (Б-30), бронебойно-зажигательной (Б-32), пристрелочно-зажигательной (ПЗ) и трассирующей (Т-46) пулями. Патроны с лёгкой и тяжёлой пулями, как правило, применялись для стрельбы по живой силе противника; патроны с бронебойной и бронебойно-зажигательной пулями — для уничтожения расчётов пулемётов, орудий (особенно орудий прямой наводки) и ПТР (РПГ), а также для стрельбы по амбразурам ДОТов и ДЗОТов, по стереотрубам, автотранспорту и пикирующим самолётам. Патроны с зажигательной пулей применялись для поджигания объектов, мешающих наблюдению и обстрелу укрывающих снайперов, а также деревоземляных огневых точек противника; патроны с трассирующей пулей — для целеуказания (причем, только в наступлении). Пристрелочные (разрывные) пули, использовавшиеся для стрельбы по легковоспламеняющимся целям и для корректировки стрельбы по подвижным и неподвижным целям, как правило, советскими снайперами в годы войны практически не применялись. Носимый запас патронов зависел от выполняемой снайпером задачи и от вида боя (наступательный или оборонительный).
В 1941-1943 гг. «Ижмаш” передал фронту более 330 000 снайперских винтовок образца 1891/30 гг. Опыт войны показал, что эта винтовка с прицелом ПУ является одной из лучших в своём классе и превосходит аналогичное оружие врага (7,92-мм германский снайперский карабин Zf. Kar. 98 k).В Чехословакии в 1949-1951 гг. конструктором Отакаром Галашем на основе этого оружия была создана фактически новая снайперская винтовка, известная как обр. 54.
В 1960-х г.г. эти работы были продолжены в СССР, где на базе винтовки Мосина знаменитый советский оружейник Е. Ф. Драгунов создал несколько модификаций спортивной винтовки для целевой стрельбы — АВ и АВЛ.
