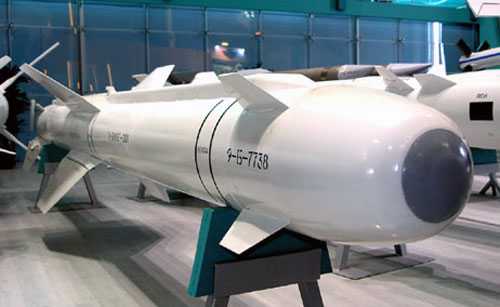

Высокоточные тактические ракеты Х-38М

Многоцелевые модульные средства поражения, призванные постепенно заменить семейство Х-25М.

Семейство советских тактических авиационных ракет Х-25М оказалось весьма удачным. Сказался модульный подход к проектированию, при котором на базе, по сути, одной и той же ракеты создавались разные авиационные средства поражения, комплектовавшиеся различными системами наведения и предназначенные для решения широкого спектра задач.

Этот подход было решено продолжить в новом поколении модульных многоцелевых авиационных средств поражения, создававшихся на рубеже столетий, и призванных заменить как семейство Х-25М, так и семейство ударных ракет Х-29. В сравнении с названными образцами вооружения, Х-38М получила существенно увеличенный назначенный срок эксплуатации (до 10 лет), а также повышенную надежность. Резко увеличена дальность применения.

Разработана в корпорации «Тактическое ракетное вооружение», создание велось с начала 1990-х годов, завершено к 2009 году. Впервые ракету демонстрировали на авиасалоне МАКС-2007. Принята на вооружение в декабре 2012 года.

Семейство ракет Х-38М предназначено для нанесения ударов по бронированным, прочным, легкоуязвимым наземным объектам (одиночным и групповым), а также для поражения надводных объектов в прибрежной полосе. Ракета рассматривается как универсальное высокоточное оружие, применяемое непосредственно над полем боя или в ближней тактической глубине.

Ракете обеспечен захват цели в широком горизонтальном углу (80 градусов в обе стороны), в том числе с применением нашлемной системы целеуказания.

В дополнении к конструктивным изменениям ракету оснастили складными крыльями, что было вызвано требованием обеспечить подвеску во внутренних отсеках вооружения (для истребителя программы ПАК ФА).

Ракета твердотопливная, с двухрежимным маршевым двигателем. Наведение на марешвом участке инерционное, на конечном участке — система самонаведения согласно модификации. Для запуска с вертолетов ракета комплектуется дополнительными стартовыми ускорителями, позволяющими достигать требуемой начальной скорости.

Варианты системы самонаведения в модульном исполнении включают:

  • Х-38МЛ — с полуактивной лазерной головкой самонаведения;
  • Х-38МК — с коррекцией по спутниковой навигационной системе;
  • Х-38МА — с активной радиолокационной головкой самонаведения;
  • Х-38МТ — с тепловизионной головкой самонаведения.

Боевая часть также модульная. В зависимости от назначенной задачи, на ракетах Х-38МЛ, Х-38МТ и Х-38МА могут устанавливаться осколочно-фугасные или проникающие боевые части, на Х-38МК — кассетные.

ТТХ ракеты:
  • Масса ракеты: 520 кг,
  • Масса боевой части: 250 кг,
  • Длина ракеты: 4,2 метра,
  • Диапазон дальности применения: от 3 до 40 км,
  • Диапазон высот пуска: от 200 до 12000 м,
  • Диапазон скоростей носителя при пуске: от 15 до 450 м/с,
  • Максимальная скорость полета: 2,2 М.

defendingrussia.ru

Новейшая ракета Х-38 принята на вооружение

По сообщению "Известий" со ссылкой на источник в главкомате ВВС России, новейшая ракета Х-38 класса "воздух-земля" ближнего радиуса действия, которая создана для самолета пятого поколения Т-50 ПАК ФА, принята на вооружение в конце декабря 2012 года. Принятие на вооружение ракеты Х-38 значительно увеличит ударные возможности российской авиации.

В конце прошлого года также сообщалось, что в России появилась ракета с условным названием РВВ-МД, которая может гарантированно поражать любой самолет, в том числе американские многоцелевые истребители пятого поколения F-22 Raptor и большинство перспективных БПЛА. Данная авиационная ракета ближнего боя под экспортным индексом РВВ-МД (ракета "воздух-воздух" малой дальности) должна быть принята на вооружение после прохождения государственных испытаний на одном из авиационных полигонов.

Высокопоставленный источник в главкомате ВВС сообщил "Известиям", что испытания проводились весь 2012 год в режиме полной секретности. Сейчас начинаются серийные поставки первых образцов. В первую очередь их получат фронтовые бомбардировщики Су-34 и истребители Миг-29СМТ. В дальнейшем Х-38 вооружат новейшие истребители Су-35С, а также модернизированные истребители Су-30.

Х-38 - это ракета производства корпорации "Тактическое ракетное вооружение", головной офис которой находится в подмосковном Королеве. ОАО "Корпорация "Тактическое ракетное вооружение" создано в рамках реализации федеральной целевой программы "Реформирование и развитие оборонно-промышленного комплекса (2002-2006 годы)" и указа президента РФ № 84 от 24.01.2002 года. Стратегической целью создания объединения стало сохранение и развитие научно-производственного потенциала ракетостроения, обеспечение обороноспособности государства, мобилизации ресурсов для создания высокоэффективных управляемых ракет и комплексов вооружения воздушного, наземного, морского базирования, усиления позиций России на мировом рынке вооружений.

Х-38 - перспективная российская высокоточная авиационная ракета класса "воздух-поверхность" малого радиуса действия. Предназначена для уничтожения широкого круга целей: бронетехники, надводных кораблей и подводных лодок в надводном положении, а также других, как укрепленных, так и легкоуязвимых, одиночных и групповых целей. Работа над ракетой была начата в начале 1990-х годов. Впервые ракета была продемонстрирована на МАКС-2007. Ракеты семейства Х-38 являются модульными. В зависимости от предполагаемого типа цели на ракету могут быть установлены различные боевые части и головки самонаведения.

Модификации:

  • Х-38МЛЭ - модификация ракеты с лазерной ГСН;
  • Х-38МКЭ - модификация ракеты со спутниковой навигацией ГЛОНАСС;
  • Х-38МТЭ - модификация ракеты с тепловизионной ГСН;
  • Х-38МАЭ - модификация ракеты с активной радилокационной ГСН.

Ракеты обеспечивают расширенные боевые возможности при действиях по широкому спектру целей за счет возможности использования различных типов систем наведения и различных боевых снаряжений. Системы наведения ракет:

  • Х-38МЛЭ - инерциальная + полуактивная лазерная;
  • Х-38МАЭ - инерциальная + активная радиолокационная;
  • Х-38МТЭ - инерциальная + тепловизионная;
  • Х-38МКЭ - инерциальная + спутниковая навигация.
Основные тактико-технические характеристики
Дальность пуска, км 3 - 40
Скорость полета, число М, не более 2,2
Угол пеленга цели в горизонтальной плоскости в момент пуска, градус ±80°
Вероятность поражения цели (без противодействия/при противодействии) 0,8/0,6
Срок службы, лет 10
Назначенный ресурс (самолет/вертолет):
по взлетам-посадкам, шт. 15/30
по налету под носителем, ч 75/75
по наработке аппаратуры, ч 90/90
Масса боевой части, кг до 250
Взрывательное устройство контактное
Двигатель Двухрежимный ракетный двигатель твердого топлива (РДТТ)
Стартовая масса ракеты, кг не более 520
Длина х диаметр корпуса х размах крыла ракеты, м 4,2х0,31х1,14
Носители самолеты, вертолеты
Размещение ракет на авиационных пусковых устройствах АКУ или АПУ
Условия пуска:
диапазон высот пуска, м 200-12000
диапазон скоростей пуска, м/с 15-450

Х-38 имеет несколько отличительных особенностей, которые дают основание называть ее оружием нового поколения.

  1. Ракета универсальна, может оснащаться различными ГСН и боевыми частями.
  2. У нее складывающиеся крылья, благодаря чему ее можно размещать во внутренних отсеках.

Собеседник "Известий" также сообщил, что на современных тактических ракетах, таких как отечественная Х-29 или американская Maverick, подруливающие поверхности не складываются и их подвещиваютят на узлы подвески под крылом или фюзеляжем. Складные плоскости имеют только стратегические крылатые ракеты типа российской Х-101 и американской AGM-129. Их несут тяжелые бомбардировщики.

Расход топлива на большой дальности является одной из важнейших ТТХ самолета, а бомбы и ракеты на внешних подвесках увеличивают сопротивление воздуха. Поэтому бомбардировщики несут ударное оружие во внутренних отсеках. Разработчики Х-38 пошли по пути стратегических авиационных комплексов, т.к. перспективный Т-50 создается по технологии "стелс". Самолету-невидимке необходимо как можно меньше отражающих поверхностей, и внешние подвески исключаются. Источник "Известий" сообщил, что складываются только четыре самых больших крыла, а остальные восемь не мешают монтажу в бомбовом отсеке.

Одна из модификаций Х-38 будет способна ориентироваться в полете с помощью системы ГЛОНАСС. В современных конфликтах на Кавказе, в Афганистане, на Ближнем Востоке с воздуха цель трудно обнаружить даже по наведению с земли по причине того, что средства и способы маскировки стали очень изощренными. Задача обнаружения становится еще более сложной в лесистой местности или городских условиях. Наведение с земли велось с помощью дымовых сигналов, но это ненадежно, зависит от погоды и ветра. Благодаря распространению ГЛОНАСС, больше нет необходимости пускать дымовые ракеты и инфракрасные маркеры, достаточно дать координаты по спутнику. По GPS/ГЛОНАСС корректируются бомбы типа американских JDAM и отечественных КАБ-Э. Теперь у России будет и ракета со спутниковым наведением, - сказал представитель ВВС.

Еще один источник "Известий" из ОПК сказал, что кроме ГЛОНАСС модификации Х-38 оснащены радиолокационной, лазерной и тепловизионной ГСН: "Цели, рельеф местности, погодные условия - все разное бывает. Выбор ГСН зависит от конкретной задачи. Один самолет может нести Х-38 разных видов".

По материалам сайтов: и

< Назад   Вперед >

pro-samolet.ru

Управляемые ракеты «воздух-земля» семейства Х-38

Ракета Х-29 имела модульную конструкцию, что позволило разработать несколько типов головок самонаведения, которые могут устанавливаться на унифицированный блок с автопилотом, двигателем и боевой частью. В проекте Х-38 было решено использовать аналогичный подход. Кроме того, специалисты КТРВ применили модульную архитектуру не только в случае с ГСН, но и в отношении боевой части. Таким образом, в зависимости от боевой задачи фронтовая авиация может использовать ракету с головкой самонаведения и боевой частью, соответствующими типу поражаемой цели.

Ракета Х-38 строится по классической схеме и имеет цилиндрический корпус длиной 4,2 м диаметром 0,31 м. Форма головного обтекателя зависит от типа используемой ГСН. В головной части ракеты закрепляются неподвижные Х-образные стабилизаторы. На средней части корпуса имеются Х-образные крылья размахом 1,14 м, в хвостовой – рули. Для удобства транспортировки крылья и рули выполнены складными. Верхние плоскости складываются вбок-вниз, нижние – вбок-вверх. При сложенных крыльях и стабилизаторе поперечник ракеты незначительно превышает диаметр корпуса, что позволяет использовать транспортные контейнеры меньшего размера. Стартовый вес ракеты Х-38, в зависимости от модификации, – до 520 кг.

В головной части ракет семейства Х-38 монтируется головка самонаведения и часть аппаратуры управления. Средняя часть отдана под размещение боевой части, а в хвостовой находится твердотопливный ракетный двигатель. Двухрежимный двигатель позволяет ракете на маршевом участке полета развивать скорость до М=2,2. Дальность пуска – от 3 до 40 км. Допускается запуск при скорости полета носителя от 15 до 450 м/с на высотах от 200 м до 12 км.

Ракеты семейства Х-38 могут комплектоваться системами наведения четырех типов. При этом во всех модификациях присутствует инерциальная система наведения, отвечающая за вывод ракеты в заданный район цели. После выхода на заранее определенный рубеж ракета должна включать и использовать вторую систему наведения. Известно о существовании следующих вариантов оружия:
- Х-38МЛЭ. Ракета с инерциальной и пассивной лазерной системами наведения. Предназначается для нанесения ударов по целям, помеченным лазерным лучом. В зависимости от дальности пуска может требоваться стороннее целеуказание от БПЛА или разведывательной группы;
- Х-38МАЭ. Ракета с инерциальной и активной радиолокационной ГСН. После выхода в район цели способна самостоятельно обнаружить ее при помощи встроенной РЛС. Внешнее целеуказание не требуется, реализуется принцип «запустил-забыл»;
- Х-38МТЭ. Ракета с инерциальной и тепловизионной головками самонаведения. По методикам применения похожа на Х-38МАЭ, хотя отличается аппаратурой и принципами поиска целей;
- Х-38МКЭ. Ракета с инерциальной и спутниковой системами наведения. Предназначается для ударов по стационарным целям с заранее разведанными координатами. Для определения собственных координат и местоположения цели ракета использует спутниковую навигационную систему ГЛОНАСС.

По официальным данным, ракеты семейства Х-38 могут нести боевые части трех типов. Осколочно-фугасной или проникающей могут оснащаться модификации Х-38МЛЭ, Х-38МАЭ и Х-38МТЭ, а Х-38МКЭ несет кассетную боевую часть с суббоеприпасами. В зависимости от модификации боевая часть имеет вес до 250 кг.

Для поставки в войска предлагаются не только ракеты, но и ряд сопутствующих изделий, предназначенных для обучения личного состава. Так, существуют и могут поставляться габаритно-массовые макеты, инертные, учебно-действующие, учебно-летные и учебно-разрезные ракеты. Кроме того, в комплект поставки партии ракет входит пакет необходимой документации и набор ЗИП, рассчитанный на длительную эксплуатацию ракет. Для наземного обслуживания ракет предлагается применять комплекс подготовки авиационных средств поражения «Ока-Э-1».

Ракеты семейства Х-38 могут храниться до 10 лет с условием проведения проверок и необходимого обслуживания. Для подвески оружия на самолеты и вертолеты предлагается использовать устройства семейств АПУ и АКУ. Имеется назначенный ресурс при использовании в связке с техникой. Так, подвешенная на пилоне ракета может выдержать до 15 посадок самолета или 30 посадок вертолета. Допустимый налет в подвешенном состоянии – 75 часов. Ресурс по наработке аппаратуры – 90 часов вне зависимости от типа носителя.

До определенного времени КТРВ и министерство обороны не спешили делиться сведениями о ходе проекта Х-38 и достигнутых успехах. В январе 2013 года отечественные средства массовой информации сообщили, что новое оружие принято на вооружение российских ВВС. Утверждалось, что в течение 2012 года военные и специалисты-ракетчики провели полный комплекс испытаний новых изделий, по результатам которых в декабре ракеты были приняты на вооружение. Сообщалось, что на 2013 год намечены первые поставки серийных ракет новой модели. Другие подробности не публиковались. Сведения о поставках серийного вооружения не оглашались.

В настоящее время доступно не слишком много информации об управляемых ракетах «воздух-земля» семейства Х-38. Тем не менее, опубликованные данные позволяют составить общее представление и сделать некоторые выводы. Важной особенностью ракет Х-38, значительно повышающей их боевой потенциал, является увеличенная в сравнении с предыдущими изделиями дальность. Ракеты Х-25 или Х-29 способны поражать цели на дальности не более 10-12 км (до 20-30 км для поздних модификаций), а у Х-38 этот параметр достигает 40 км. Таким образом, летательный аппарат-носитель может осуществлять сброс ракеты на большем расстоянии от цели, меньше подвергаясь риску быть атакованным средствами противовоздушной обороны противника малой дальности.

Большой интерес представляет существование нескольких головок самонаведения, которые могут комбинироваться с различными боевыми частями. Таким образом, для поражения конкретной цели может использоваться наиболее эффективная в данной ситуации аппаратура. Для наведения на стационарные цели предлагается использовать спутниковую ГСН, стороннее целеуказание позволяет с большей точностью наводить ракету с лазерной ГСН, а тепловизионная и активная радиолокационная головки обеспечивают атаку в режиме «запустил-забыл». Похожая ситуация наблюдается и в случае с боевыми частями. Уничтожение живой силы и незащищенной техники противника может осуществляться осколочно-фугасной или кассетной боевой частью. Для атаки укрепленных построек или бункеров, в свою очередь, предлагается проникающая боевая часть.

В настоящее время ведется активное переоснащение вооруженных сил России, в том числе военно-воздушных сил. Текущее перевооружение подразумевает строительство и поставку новой техники, а также крупные заказы новых вооружений. По данным начала 2013 года, к настоящему времени корпорация «Тактическое ракетное вооружение» должна была освоить полномасштабное производство управляемых ракет семейства Х-38 и начать их поставку в войска.

По материалам сайтов:
http://ktrv.ru/
http://missiles.ru/
http://rbase.new-factoria.ru/
http://lenta.ru/

politinform.su

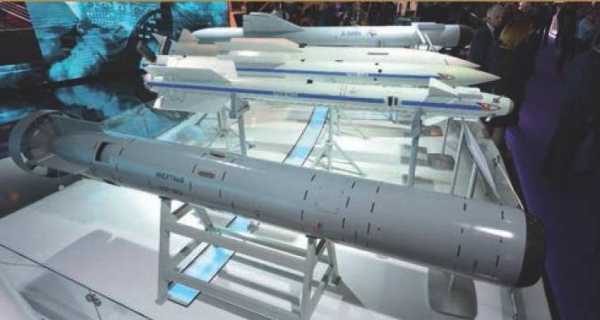

Петр Бутовски о презентации новых ракет Х-38МЭ и АПР-3МЭ «Гриф» на МАКС-2017

Как пишут Piotr Butowski и Antony Angrand в статье «Nouvelle configuration pour le Kh-38M», опубликованной в журнале «Air&Cosmos», на Московском авиационно-космическом салоне АО "Корпорация Тактическое Ракетное Вооружение" представило новую модификацию ракеты Х-38МЭ класса "воздух-поверхность". По сравнению с ранее демонстрировавшимися образцами, было изменено оперение, несущие поверхности и головка самонаведения. В предыдущей модификации оперение и несущие поверхности могли складываться, что позволяло разместить ракету во внутреннем отсеке вооружения истребителя. Новый вариант имеет нескладывающиеся плоскости, но при этом ракета может быть подвешена во внутренний отсек. Также был сокращен размах несущих поверхностей, а также сокращена их хорда. Представитель компании отказался комментировать изменения во внешнем облике ракеты. Однако весьма вероятно, что имели место некоторые проблемы со сбросом ракеты из внутреннего отсека на большой скорости.

Авиационная противолодочная ракета АПР-3МЭ "Гриф" на стенде АО «Корпорация Тактическое Ракетное Вооружение» на авиасалоне МАКС-2017 (с) Poitr Butowski / Air&Cosmos


Помимо ракеты Х-38МЭ, которая демонстрировалась на стенде КТРВ, в демонстрационных полетах принимал участие истребитель Су-35С с двумя подвешенными макетами ракет Х-38М. Одновременно были сообщены улучшенные характеристики ракеты Х-38М, в первую очередь, увеличенная до 70 км дальность полета по сравнению с 40 км у предыдущих модификаций. Другие параметры, включая стартовую массу (520 кг с боевой частью весом 250 кг) остались неизменными.


Ракета Х-38М (М – от слова «модульный») является универсальной ракетой «воздух-поверхность» нового поколения, предназначенной для замены популярных ракет Х-25М и Х-29. Первые пуски Х-38М (без ГСН) были осуществлены в 2010 году с бомбардировщика Су-34. В 2015 году ракета была объявлена готовой к серийному производству, которое должно было начаться на заводе КТРВ в Королеве в 2016 году. Генеральный директор КТРВ Борис Обносов на МАКС-2017 объявил о том, что первый вариант ракеты полуактивной лазерной ГСН Х-38МЛ уже находится в производстве, а следующая модификация с ИК ГСН Х-38МТ должна в текущем году окончить испытания. Существуют еще две модификации ракеты - Х-38МА с радиолокационной ГСН и Х-38МК с кассетной БЧ.


КТРВ также демонстрировала новый вариант авиационной противолодочной ракеты АПР-3МЭ «Гриф». Из-за особенностей своего движения, у данного оружия имеется твердотопливный турбоводометный двигатель, поэтому система относится к противолодочным ракетам («Авиационная противолодочная ракета»). АПР-3М «Гриф» отличается от предшествующего варианта АПР-3 «Орел» сниженной массой (470 кг против 525 кг у «Орла»), а также уменьшенной длиной (3,25 м против 3,68 м у «Орла»). Увеличено время работы ракетного двигателя, что привело к увеличению практической дальности стрельбы. Акустическая ГСН ракеты стала более чувствительной и с повышенной защитой от помех. ГСН может обнаруживать подводную лодку на расстоянии 2500 метров (2000 метров у предыдущей модификации). АПР-3МЭ «Гриф» может поражать подводные лодки, идущие со скоростью до 80 км/ч и на глубинах до 800 метров.


bmpd.livejournal.com

38 - это... Что такое Х-38?

Х-38
Основные характеристики
Тип: ракета «воздух-поверхность»
Наведение: Инерциальное + ГСН (ГЛОНАСС / Лазерная / Тепловизионная / Активная радиолокационная)
Разработчик: корпорация «Тактическое ракетное вооружение»
Состояние: Проект
Боевые характеристики
Дальность пуска: от 3[1] до 40 км[2]
КВО:  ?
Максимальная скорость: 2,2 Маха[1]
Скорости носителя: 15 — 450 м/с[1] (54 — 1620 км/ч)
Высоты носителя: 200 — 12 000 м[1]
Массо-габаритные размеры
Длина: 4,2 м[2]
Диаметр: 0,31 м[2]
Стартовая масса: 520 кг[2]
Масса боевой части: 250 кг[2]
Масса ВВ: в зависимости от типа боевой части
Тип двигателя: двухрежимный РДТТ[1]
Совместимость
Катапультные устройства: АКУ или АПУ[1]
Доступные носители: Су-35[3], МиГ-35[4], ПАК ФА[3], возможно применение с других типов самолётов и вертолётов[2]

Х-38  — перспективная российская высокоточная авиационная ракета класса «воздух-поверхность» малого радиуса действия. Предназначена для уничтожения широкого круга целей: бронетехники, надводных кораблей и подводных лодок в надводном положении, а также других, как укреплённых, так и легкоуязвимых, одиночных и групповых целей.

Разрабатывается корпорацией «Тактическое ракетное вооружение».

Предназначена для вооружения перспективных российских авиационных комплексов 5-го поколения, а также некоторых самолётов 4 поколения[3].

История создания

Работа над ракетой была начата в начале 1990-х годов[5]. Впервые ракета была продемонстрирована на МАКС-2007[6].

Конструкция

Эскиз ракеты Х-38

Особенностью конструкции ракеты является то, что в зависимости от условий на театре военных действий для поражения различных типов целей ракета может оснащаться не только различными головками самонаведения, но и различными боевыми частями, что существенно расширяет круг возможных для поражения целей.

В случае запуска с вертолётов в кормовой части ракеты устанавливаются стартовые ускорители, обеспечивающие достижение необходимой начальной скорости.

Для снижения ограничений по движению носителя в ракете применён очень широкий угол по пеленгу цели ±80° в горизонтальной плоскости[1], возможно с нашлемным целеуказанием.

По сравнению с ракетами семейств Х-25 и Х-29 у Х-38 существенно увеличены назначенные ресурсы по взлётам/посадкам, налёту под носителем, наработке аппаратуры на отказ[1], срок службы ракеты увеличен до 10 лет[1]

Модификации

Ракеты семейства Х-38 являются модульными. В зависимости от предполагаемого типа цели на ракету могут быть установлены различные боевые части и головки самонаведения.

Наведение всех модификаций является комбинированным — на маршевом участке ракета управляется инерциальным способом, а на конечном участке траектории переходит на самонаведение.

  • Х-38МЛЭ — модификация ракеты с лазерной ГСН[2]
  • Х-38МКЭ — модификация ракеты со спутниковой навигацией ГЛОНАСС[2]
  • Х-38МТЭ — модификация ракеты с тепловизионной ГСН[2]
  • Х-38МАЭ — модификация ракеты с активной радилокационной ГСН[2]

В зависимости от задачи на ракете могут применять различные боевые части:

  • На ракетах модификаций Х-38МАЭ, Х-38МЛЭ и Х-38МТЭ могут устанавливаться:
  • На ракетах модификаций Х-38МКЭ устанавливаются
Х-38 на поддвигательном пилоне истребителя Су-35С. МАКС-2009 Х-38 со сложенным крылом. МАКС-2009

См. также

Примечания

Ссылки

dic.academic.ru

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


09.05.2013
ВВС России в июле 2013 года испытают новые ракеты с системами наведения по ГЛОНАСС, предназначенные для фронтовых бомбардировщиков Су-24 и Су-34, штурмовиков Су-25 и транспортно-боевых вертолетов Ми-24. Как пишет газета «Известия» со ссылкой на источник в главкомате ВВС, в случае успешных испытаний, массовая поставка высокоточных ракет в войска начнется уже в 2014 году. Сейчас системами наведения по ГЛОНАСС, в частности, оснащаются новые ракеты Х-38 класса «воздух-земля» (принята на вооружение в декабре 2012 года), а также бомбы КАБ-Э.
Лента.ру

25.09.2017

Как пишут Piotr Butowski и Antony Angrand в статье «Nouvelle configuration pour le Kh-38M», опубликованной в журнале «Air&Cosmos», на Московском авиационно-космическом салоне АО «Корпорация Тактическое Ракетное Вооружение» представило новую модификацию ракеты Х-38МЭ класса «воздух-поверхность». По сравнению с ранее демонстрировавшимися образцами, было изменено оперение, несущие поверхности и головка самонаведения. В предыдущей модификации оперение и несущие поверхности могли складываться, что позволяло разместить ракету во внутреннем отсеке вооружения истребителя. Новый вариант имеет нескладывающиеся плоскости, но при этом ракета может быть подвешена во внутренний отсек. Также был сокращен размах несущих поверхностей, а также сокращена их хорда. Представитель компании отказался комментировать изменения во внешнем облике ракеты. Однако весьма вероятно, что имели место некоторые проблемы со сбросом ракеты из внутреннего отсека на большой скорости.
Помимо ракеты Х-38МЭ, которая демонстрировалась на стенде КТРВ, в демонстрационных полетах принимал участие истребитель Су-35С с двумя подвешенными макетами ракет Х-38М. Одновременно были сообщены улучшенные характеристики ракеты Х-38М, в первую очередь, увеличенная до 70 км дальность полета по сравнению с 40 км у предыдущих модификаций. Другие параметры, включая стартовую массу (520 кг с боевой частью весом 250 кг) остались неизменными.
Ракета Х-38М (М – от слова «модульный») является универсальной ракетой «воздух-поверхность» нового поколения, предназначенной для замены популярных ракет Х-25М и Х-29. Первые пуски Х-38М (без ГСН) были осуществлены в 2010 году с бомбардировщика Су-34. В 2015 году ракета была объявлена готовой к серийному производству, которое должно было начаться на заводе КТРВ в Королеве в 2016 году. Генеральный директор КТРВ Борис Обносов на МАКС-2017 объявил о том, что первый вариант ракеты полуактивной лазерной ГСН Х-38МЛ уже находится в производстве, а следующая модификация с ИК ГСН Х-38МТ должна в текущем году окончить испытания. Существуют еще две модификации ракеты – Х-38МА с радиолокационной ГСН и Х-38МК с кассетной БЧ.
https://bmpd.livejournal.com

13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

08.10.2017

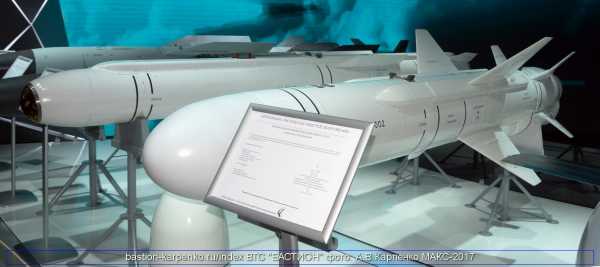

ФОТОРЕПОРТАЖ: АВИАЦИОННАЯ УПРАВЛЯЕМАЯ РАКЕТА Х-38МЭ НА МАКС-2017

На международном авиасалоне МАКС-2017 в Жуковском Корпорация «Тактическое ракетное вооружение» представила обновленный вариант авиационной модульной управляемой ракеты малой дальности Х-38МЭ.
Авиационная модульная управляемая ракета малой дальности Х-38МЭ предназначена для поражения широкой номенклатуры бронированных, прочных, легкоуязвимых наземных одиночных и групповых объектов, а также надводных объектов в прибрежной полосе.
Разработчик и производитель АО «Корпорация «Тактическое ракетное вооружение».

ХАРАКТЕРИСТИКИ

Условия пуска:
- диапазон высот пуска, м 200… 12 000
- диапазон скоростей пуска, м/с 450
Скорость полета, число М, не более 2,2
Боевое снаряжение С осколочно-фугасной или проникающей боевой частью
Вероятность поражения цели 0,8
Масса боевой части, кг до 250
Стартовая масса ракеты, кг, не более 520
Длина х диаметр х размах крыла ракеты, м 4,2×0,31×1,14
ВТС «БАСТИОН», 08.10.2017

АВИАЦИОННАЯ УПРАВЛЯЕМАЯ РАКЕТА Х-38МЭ НА МАКС-2017
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017


АВИАЦИОННЫЕ МОДУЛЬНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ МАЛОЙ ДАЛЬНОСТИ Х-38МЭ

Авиационные модульные управляемые ракеты малой дальности Х-38МЛЭ, Х-38МАЭ, Х-38МТЭ, Х-38МКЭ предназначены для поражения широкой номенклатуры бронированных, прочных, легкоуязвимых наземных одиночных и групповых объектов, а также надводных объектов в прибрежной полосе.
Представленный модульный ряд ракет обеспечивает расширенные боевые возможности при действиях по широкому спектру целей за счет возможности использования различных типов систем наведения и различных боевых снаряжений.
Системы наведения ракет:
• Х-38МЛЭ – инерциальная + полуактивная лазерная;
• Х-38МАЭ – инерциальная + активная радиолокационная;
• Х-38МТЭ – инерциальная + тепловизионная;
• Х-38МКЭ – инерциальная + спутниковая навигация.
Боевая часть может оснащаться боевым снаряжением с осколочно-фугасной боевой частью (ОФБЧ) или проникающей боевой частью (ПрБЧ) – ракеты Х-38МАЭ; Х-38МЛЭ и Х-38МТЭ или кассетной боевой частью (КБЧ) – ракета Х-38МКЭ.

КОМПЛЕКТАЦИЯ ПОСТАВКИ:
В комплект поставки партии авиационных модульных управляемых ракет малой дальности входят следующие варианты ракет:
• боевая ракета;
• макет ракеты габаритно-массовый;
• учебно-действующая ракета;
• инертная ракета;
• учебно-разрезная ракета;
• учебно-летная ракета
В комплект поставки также входят:
• комплект эксплуатационной документации;
• комплект групповой ЗИП на 10 лет;
• комплект ЗИП одиночный.
Наземная эксплуатация ракет обеспечивается комплексом подготовки авиационных средств поражения «Ока-Э-1».
Разработчик и производитель: ОАО «Корпорация «Тактическое ракетное вооружение»

ХАРАКТЕРИСТИКИ

Дальность пуска, км 3 – 40
Скорость полета, число М, не более 2,2
Угол пеленга цели в горизонтальной плоскости в момент пуска, градус ±80°
Вероятность поражения цели (без противодействия/при противодействии) 0,8/0,6
Срок службы, лет 10
Назначенный ресурс (самолет/вертолет):
- по взлетам-посадкам, шт. 15/30
- по налету под носителем, ч 75/75
- по наработке аппаратуры, ч 90/90
Боевое снаряжение с осколочно-фугасной или проникающей боевой частью
Масса боевой части, кг до 250
Взрывательное устройство контактное
Двигатель Двухрежимный ракетный двигатель твердого топлива (РДТТ)
Стартовая масса ракеты, кг, не более 520
Длина х диаметр корпуса х размах крыла ракеты, м 4,2х0,31х1,14
Носители самолеты, вертолеты
Размещение ракет на авиационных пусковых устройствах АКУ или АПУ
Условия пуска:
- диапазон высот пуска, м 200-12000
- диапазон скоростей пуска, м/с 15-450

АВИАЦИОННАЯ УПРАВЛЯЕМАЯ РАКЕТА Х-38МЭ НА МАКС-2017
АВИАЦИОННЫЕ МОДУЛЬНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ МАЛОЙ ДАЛЬНОСТИ Х-38МЭ НА МАКС-2011
КОРПОРАЦИЯ ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ

nevskii-bastion.ru

Х-38 — Википедия

Материал из Википедии — свободной энциклопедии

Х-38
Основные характеристики
Тип: ракета «воздух-поверхность»
Наведение: Инерциальное + ГСН (ГЛОНАСС / Лазерная / Тепловизионная / Активная радиолокационная)
Разработчик: корпорация «Тактическое ракетное вооружение»
Состояние: на вооружении с декабря 2012[1]
Боевые характеристики
Дальность пуска: от 3[2] до 40 км[3]
КВО: ?
Максимальная скорость: 2,2 Маха[2]
Скорости носителя: 15 — 450 м/с[2] (54 — 1620 км/ч)
Высоты носителя: 200 — 12 000 м[2]
Массо-габаритные размеры
Длина: 4,2 м[3]
Диаметр: 0,31 м[3]
Стартовая масса: 520 кг[3]
Масса боевой части: 250 кг[3]
Масса ВВ: в зависимости от типа боевой части
Тип двигателя: двухрежимный РДТТ[2]
Совместимость
Катапультные устройства: АКУ-58
Доступные носители: Су-35[4], МиГ-35[5], ПАК ФА[4], возможно применение с других типов самолётов и вертолётов[3]

Х-38  — российская высокоточная авиационная ракета класса «воздух-поверхность» малого радиуса действия. Предназначена для уничтожения широкого круга целей: бронетехники, надводных кораблей и подводных лодок в надводном положении, а также других, как укреплённых, так и легкоуязвимых, одиночных и групповых целей. Принята на вооружение в конце 2012 года.

Разрабатывается корпорацией «Тактическое ракетное вооружение».

Предназначена для вооружения перспективных российских авиационных комплексов 5-го поколения, а также некоторых самолётов 4 поколения[4].

История создания

Работа над ракетой была начата в начале 1990-х годов[6]. Впервые ракета была продемонстрирована на МАКС-2007[7].

Конструкция

Эскиз ракеты Х-38

Особенностью конструкции ракеты является то, что в зависимости от условий на театре военных действий для поражения различных типов целей ракета может оснащаться не только различными головками самонаведения, но и различными боевыми частями, что существенно расширяет круг возможных для поражения целей.

В случае запуска с вертолётов в кормовой части ракеты устанавливаются стартовые ускорители, обеспечивающие достижение необходимой начальной скорости.

Для снижения ограничений по движению носителя в ракете применён очень широкий угол по пеленгу цели ±80° в горизонтальной плоскости[2], возможно с нашлемным целеуказанием.

По сравнению с ракетами семейств Х-25 и Х-29 у Х-38 существенно увеличены назначенные ресурсы по взлётам/посадкам, налёту под носителем, наработке аппаратуры на отказ[2], срок службы ракеты увеличен до 10 лет[2]

В 2015 году корпорацией "Тактическое ракетное вооружение" на базе ракеты Х-38 были разработаны "ракето-бомбы" "Гром-1" и "Гром-2" (экспортные варианты - "Гром-Э1" и "Гром-Э2"). "Гром-1" - управляемая ракета с мощной боевой частью, общей массой 520 кг. "Гром-2" - планирующая бомба, у которой на месте двигателя располагается еще одна боевая часть весом 130 килограммов при общем весе 250 килограммов.[8]

Модификации

Ракеты семейства Х-38 являются модульными. В зависимости от предполагаемого типа цели на ракету могут быть установлены различные боевые части и головки самонаведения.

Наведение всех модификаций является комбинированным — на маршевом участке ракета управляется инерциальным способом, а на конечном участке траектории переходит на самонаведение.

  • Х-38МЛЭ — модификация ракеты с лазерной ГСН[3]
  • Х-38МКЭ — модификация ракеты со спутниковой навигацией ГЛОНАСС[3]
  • Х-38МТЭ — модификация ракеты с тепловизионной ГСН[3]
  • Х-38МАЭ — модификация ракеты с активной радилокационной ГСН[3]

В зависимости от задачи на ракете могут применяться различные боевые части:

  • На ракетах модификаций Х-38МАЭ, Х-38МЛЭ и Х-38МТЭ могут устанавливаться:
  • На ракетах модификаций Х-38МКЭ устанавливаются

См. также

Примечания

Ссылки

Советские и российские управляемые и неуправляемые авиационные ракеты

Расположение по возрастанию даты разработки. Курсивом выделены экспериментальные (не принятые на вооружение образцы) .

wikipedia.green

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
