Провода ШВВПн - технические характеристики, описание, расшифровка

Расшифровка проводов ШВВПн:

Ш - шнур соединительный
В - изоляция из ПВХ пластиката
В - оболочка из ПВХ пластиката
П - плоское исполнение
н - не предназначен для армирования неразборной арматурой

Элементы конструкции проводов ШВВПн:

Токопроводящая жила – медная или медная луженая (по требованию Потребителя, при заказе к марке добавляют букву "л"), круглой формы, многопроволочная класса 5 по ГОСТ 22483.
Изоляция – из ПВХ пластиката.
Расположение жил – изолированные жилы расположены параллельно.
Оболочка – из ПВХ пластиката.

Область применения проводов ШВВПн:

Шнуры предназначены для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В.

Технические параметры проводов ШВВПн:

Вид климатического исполнения по ГОСТ 15150:
Диапазон температур эксплуатации шнура от -25 °С до 40 °С.
Максимальная температура токопроводящей жилы при эксплуатации 70 °С.
Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание
переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Шнуры не распространяют горение при одиночной прокладке.
Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном
напряжении, составляет - не менее 30000 (60000) циклов (движений).
Установленная безотказная наработка - не менее 5000 ч.
Установленная безотказная наработка для шнуров, применяемых в стационарных эл. приборах - не менее 12000 ч.
Строительная длина шнуров - не менее 50 м.
Срок службы шнуров - не менее 6 лет.
Срок службы для шнуров, применяемых в стационарных эл. приборах - не менее 10 лет.
Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию.

cable.ru

Провод ШВВП: сферы применения и расшифровка

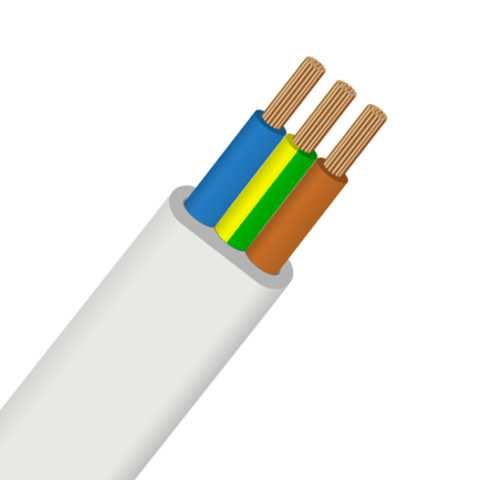

Провод трехжильный ШВВП

Провода марки ШВВП нашли широкое применение в бытовой сфере. Их используют в качестве шнуров для бытовой техники или в качестве удлинителей. А вот в производстве и для питания мощных потребителей эта марка провода практически не применяется, а если и применяется, то только в качестве временного питания. И дабы разобраться с чем это связано, давайте разберем эту марку провода более детально.

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

  • Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
  • Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
  • Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
  • Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
  • Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

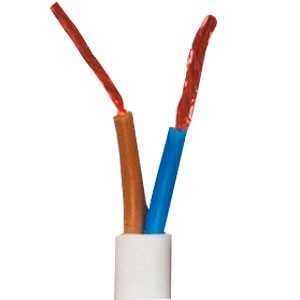

Провод луженный ШВВП

  • Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

  • Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
  • Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Обратите внимание! Аббревиатура «т» не допускает эксплуатацию провода под прямыми солнечными лучами. Вообще все провода с виниловой изоляцией очень плохо переносят прямые солнечные лучи.

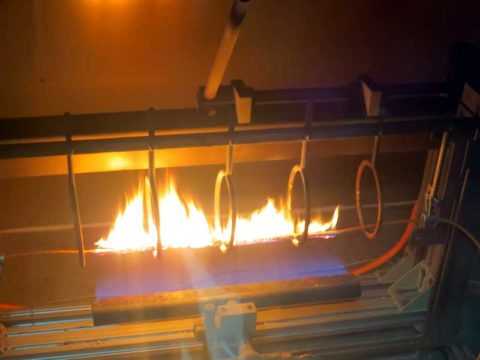

Проверка огнестойкости провода

  • Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

  • Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Обратите внимание! Сейчас на рынке можно встретить провода ШВВП с сечением жил в 1, 1,5, 2,5, 4 и даже 6 мм2. Но данные марки провода не нормируются ГОСТ 7399 – 97 и поэтому к ним далеко не всегда применимы описанные ниже характеристики.

  • Следующим важным параметром является количество токоведущих жил. Согласно все того же нормативного документа для данной марки провода возможны варианты в двух- и трехжильном исполнении. При этом сечение этих жил может быть 0,5 или 0,75 мм2.

Размещение отдельных проволок в каждой жиле ШВВП

  • Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм
    2
    , и не более 0,38 мм для жил сечением 0,75 мм2.
  • Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
  • Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

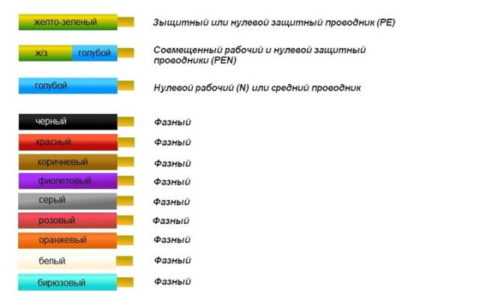

Правила цветового обозначения проводов согласно ПУЭ

Обратите внимание! Если вы выбираете провод для бытовых целей, то лучше выбрать провод с расцветкой, соответствующей нормам ПУЭ. Для однофазной трехпроводной сети одна из жил должна иметь голубую окраску, одна жила желто-зеленую и одна жила может быть любого другого цвета. Для однофазной двухпроводной сети нулевой провод следует выбирать с голубой окраской, а фазный проводник может быть любого другого цвета.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

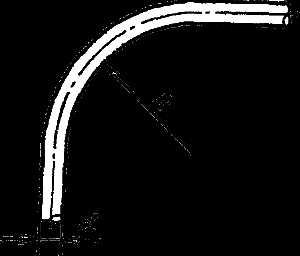

Радиус изгиба провода

Итак:

  • Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
  • Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.

Стенд испытания износоустойчивости оплетки ШВВП

  • Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.
  • Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
  • Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.

Установка для проверки провода на пониженные температуры

  • Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.
  • Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Электрические характеристики провода ШВВП

Но не одни механические характеристики не способны стать решающими при выборе проводов. Ведь как бы то не было, а шнур предназначен для пропускания тока и именно электрические параметры определяют эту его способность.

На фото вы можете видеть электрическое сопротивление жил ШВВП

  • Для любого провода определяющим является сопротивление провода. Так согласно табл.2 ГОСТ7399 – 97 сопротивление провода сечением 0,5 мм2 при температуре 70⁰С должно составлять не менее 0,012 МОм. А для провода сечением 0,75 мм2 этот параметр составляет 0,01 Мом. Для кого-то эти значения покажутся большими, но если учитывать, что они приведены для провода длиной в 1 км, то это достаточно хороший результат.
  • Следующим критически важным параметром марки проводов ШВВП является сопротивление изоляции провода. Она измеряется по отношению одной жилы к земле и между двумя жилами.
  • Испытание сопротивления изоляции одной жилы производится на куске жилы длиной не менее 5 метров, которую помещают в воду. На токоведущую часть подают напряжение в 2кВ и проверяют токи утечки.
  • Сопротивление изоляции между двумя жилами производится с помощью куска провода длиной не менее 2 метров. При этом оболочку между жилами следует разрезать. В остальном испытание проходит идентично и выполнить его своими руками достаточно сложно.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта.

Маркировка проводов

Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.

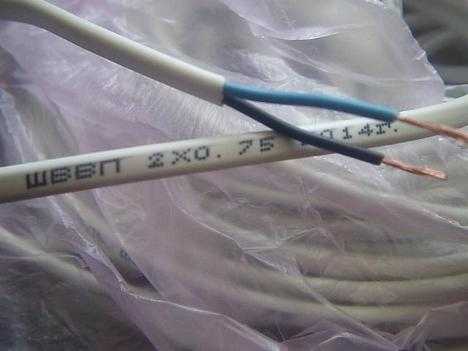

Маркировка на оболочке шнура ШВВП

При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.



Ярлык на бухте кабеля

При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.



Этикетка на бухте провода

По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Вывод

Марка провода ШВВП является достаточно удачным вариантом для подключения временных электроприемников небольшой мощности, подключения бытовых приборов, а также для приборов радиоэлектроники. В то же время для подключения сети освещения, стационарных электроустановок и приборов большой мощности такой шнур использовать либо нельзя, либо будет не рациональным.

elektrik-a.su

расшифровка, маркировка и технические характеристики

Одним из широко применяемых в производстве и бытовых нуждах является силовой кабель ПВС. Дословно ПВС расшифровка означает:

  • П — провод;
  • В — изоляция оболочки и самих проводников из поливинилхлорида;
  • С — означает, что провод соединительный.

То, что провод является соединительным, исключает его из ряда кабелей служащих для прокладки стационарных электросетей.

ОГЛАВЛЕНИЕ

  • Характеристика кабеля
  • Важность концевой заделки
  • Эксплуатационные и технические показатели
  • Описание негорючего аналога
  • Технические показатели аналога
  • Отличие изоляции и климатических условий применения
  • Плоский аналог

Характеристика кабеля

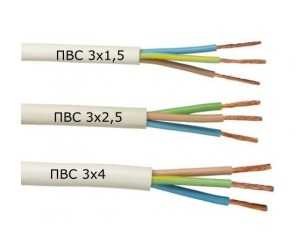

Ключевой характеристикой ПВС является непосредственный диаметр токопроводящих жил (проводников) и их количество. Проводники медные. Они  бывают цельными, а могут быть представлены отдельными скрученными проволочками.

Каждый проводник имеет свой цвет. Их расшифровка означает:

  • Белый — обычно этим цветом окрашена внешняя изоляционная оболочка.
  • Красный, коричневый, черный — такими цветами окрашена изоляционная оболочка, находящейся под напряжением.
  • Синий обозначает нулевой провод.
  • Зеленый — роводник с таким применяют для заземления.

Полная маркировка кабеля осуществляется согласно ГОСТ и выглядит следующим образом ПВС Х*ХХ. Расшифровка данной аббревиатуры:

  • Х — это количество проводников;
  • * — означает разделительный знак;
  • ХХ — это диаметр проводника.

Важность концевой заделки

Монтируя провод всегда нужно помнить о прочности и надежности соединения проводников. Решить проблему концевой заделки помогает опрессовка. Тем более что работы связанные с ней характеризуются малой трудоемкостью в сочетании с небольшой стоимостью.

Опрессовка производится с применением обжимных пресс-клещей. Кроме них используют прессы со сменными матрицами. Опрессовка может быть выполнена способом местного вдавливания или сплошным обжатием.

Эксплуатационные и технические показатели

Технические характеристики кабеля позволяют применять его во всех областях, где нужно соединить источник питания с потребителем. Выбирая провод, нужно обязательно учитывать число токопроводящих жил, их диаметр, а также характеристики эксплуатации.

Для всех видов продукции ПВС технические характеристики следующие:

  • Максимальное существующее напряжение — 450 В.
  • Класс термостабильности Y. Температура нагрева до + 70 градусов Цельсия.
  • Изоляционный материал не поддерживает горение.
  • Провод обладает высокой механической прочностью.
  • Срок эксплуатации зависит от условий использования и составляет от 6 до 10 лет.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Описание негорючего аналога

Среди аналогов данной марки можно выделить провод ПВСнг-LS. Область применения его в сети различных приборов разнообразна. Он широко востребован также для подключения к сети электроприборов, требующих повышенную пожаробезопасность. Расшифровка последних четырех букв аббревиатуры ПВСнг-LS означает:

  • нг — кабель негорючий;
  • LS – в случае пожара низкое дымо- и газовыделение.

Конструктивно ПВСнг-LS провода относятся к классу 5 согласно ГОСТ 22483-77. При условии, что количество жил равно 7, на их изоляцию наносится цифровая маркировка. Все изолированные проводники скручены.

Провода, где число жил равно 5, скручены в сердечник.

Технические показатели аналога

Технические показатели ПВСнг-LS:

  • климатическое исполнение кабеля УХЛ и Т;
  • кабель используется в диапазоне температур от — 40 до + 40 градусов Цельсия;
  • допустимая максимальная температура проводника + 70 градусов Цельсия;
  • в течение одного часа провод при температуре 20 град. Цельсия должен находиться в воде, после чего 15 минут проверяется переменным напряжением 2000 В частотой 50 Гц;
  • при групповой прокладке кабель не распространяет горение.

ПВСнг-LS может доставляться намотанным на деревянные барабаны или же может быть в бухтах. Бухты упакованы в защитную пленку. На барабане или бухте имеется наклейка, на которой указаны: дата изготовления, обозначение провода с указанием количества токопроводящих жил и диаметром их сечения, метраж кабеля, масса при поставке (в бухтах) в кг, знак сертификации, номер барабана (бухты). Срок эксплуатации ПВСнг-LS – не менее 6 лет. Монтаж выполняют с опрессовкой.

Занимаясь электромонтажом, многие замечают, что, как правило, проводники всех проводов состоят из меди. Различие между ними в структуре жил, которые бывают цельными или состоят из отдельных проволочек. Это влияет на гибкость кабеля.

Кроме этого, провода отличаются свойствами изоляции.

Отличие изоляции и климатических условий применения

Таким является кабель марки КГ. Дословно расшифровывается, как кабель гибкий. Его краткое описание следующее. КГ можно использовать при повышенной влажности, причем на открытом воздухе. Чрезвычайная гибкость позволяет с успехом использовать его на речных судах.

КГ обладает стойкой конструкцией. Это дает возможность разматывать и сматывать кабель много раз. Применение кабеля при сварочных работах — также одно из его назначений. Изоляция всего провода, как и изоляция каждого проводника выполнена из специальной морозостойкой резины. Как правило, это натуральный или искусственный каучук. Применение морозостойкой резины позволяет эксплуатацию его при температуре до — 60 градусов Цельсия.

КГ имеет от 1 до 5 жил. Срок эксплуатации провода — не менее четырех лет с момента выпуска. Однако, данное условие применимо при нормальных условиях эксплуатации. Существует негорючий кабель с маркировкой Кгнг. При монтаже кабеля применяется опрессовка.

Учитывая характеристики КГ и ПВС можно отметить, что основные их различия в сроках использования и морозостойкойсти, что предопределено составом изоляционного материала.

Плоский аналог

Провод ПУГНП также является альтернативой ПВС. Область его применения — исключительно для монтажа осветительных сетей.  ПУГНП расшифровывается следующим образом: провод гибкий, универсальный, плоский.  ПУГНП состоит из нескольких проводов, каждый из которых изолирован. Все эти провода находятся в дополнительной оболочке.

Учитывая узкую область применения, следует отметить, что данная продукция с успехом используется в качестве разводки по всей квартире или дому. Главное в этом деле — подобрать нужное сечение на определенный участок монтажа. Желательно применять сечение чуть больше рекомендуемого, чтобы был небольшой запас. Помнить простое правило: минимум нагрузки на проводку — максимум срок ее эксплуатации.

Срок использования ПУГНП — 15 лет. Для плотного контакта концы его опрессовывают специальными гильзами.

Следует помнить одну важную особенность ПУГНП — состав его изоляционного материала не позволяет применять провод для открытого монтажа электропроводки.

electricvdele.ru

Расшифровка сокращений марок кабеля и провода - Simple Cable Company

Для удобства Вашей работы предлагаем Вам список аббревиатур различных марок кабеля и провода.
Сразу хотим заметить, что единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Существует гостированное техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивных особенностей.

Значение аббревиатур марок кабеля и провода отечественного производства:



Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию (АСБл; ААБл; АВВГ).
АС — Алюминиевая жила и свинцовая оболочка (АС; ААБл).
АА — Алюминиевая жила и алюминиевая оболочка (ААШв; ААБл).
Б — Броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв).
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б – Без подушки (АВБбШв; ВБбШв).
В — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).
В — (вторая (при отсутствии А) буква) ПВХ оболочка (ВВГ; ВВГнгд).
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый») (МГ).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида (АВБбШв; ВБбШв).
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения – контрольный кабель (КВВГ; КВБбШв).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения (ВВГнг; СИП-5нг).
LS — Low Smoke — низкое дымо- и газовыделение (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ — Кабель гибкий (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Значение аббревиатур марок кабеля и провода зарубежного производства:



Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Материал изготовления изоляции ПВХ (YnKY).
H — Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
M — Указывает на назначение кабеля — монтажный.
C – Наличие медного экрана.
RG – Наличие брони.

FROR

— кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ оболочка.

Контрольный кабель:

Y – ПВХ изоляция (YnKY).
SL — Кабель контрольный.
Li — Многожильный проводник по немецкому стандарту VDE (см.выше).

Безгалогеновый огнестойкий кабель:

N — Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 — Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).

Провода монтажные:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция (YnKY).
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

cablecompany.com.ua

Информационный_фронт: Расшифровка сокращений (аббревиатур) МВД

О преступной деятельности руководителя полиции Астраханской области Кулика Григория Павловича читайте:   http://informfront.blogspot.com/
БРНС - бюро регистрации несчастных случаев
БСТМ - Бюро специальных технических мероприятий
ГИБДД - Государственная Инспекция Безопасности Дорожного Движения
КМ - Криминальная Милиция
КСМ - конвойная служба милиции (как вариант ОБКСМ)
ЛРР - Лицензионно-Разрешительная Работа (выдача лицензий на оружие)
МОБ - Милиция Общественной Безопасности
ОБППГ (есть такое направления в линейном КМ) - отдел поиска пропавших грузов (отдел бесполезных поисков пропавших грузов, он же отдел по борьбе с преступлениями против государства)
ОБППРиИАЗ - Отдел по Борьбе с Правонарушениями на Потребительском Рынке и Исполнения Административного Законодательства
ОВО-Отдел Вневедомственной Охраны
ОДиР - Отделы делопроизводства и режима(Канцелярия)
ООП-Охрана Общественного порядка
ОКС -охранно-конвойная служба
ОПБ - оперативно-поисковое бюро
ОРБ - оперативно-розыскное бюро
ОРЧ - оперативно-розыскная часть (много разных, по НП, по экстремизму, по защите)
ПВС - паспортно-визовая служба.
ППС- Патрульно Постовая Служба
ПДН-По Делам Несовершенналетних.
СО - Следственный отдел
СУ, СБ., СГ, СО - следственное управление (бригада, группа, отдел)
УБНОН - Управления по борьбе с незаконным оборотом наркотиков, переименованы в ОРЧ КМ (оперативно-розыскные части криминальной милиции).
УБОП (РУБОП) - Управление по Борьбе с Организованной Преступностью.
УБЭП - Управление по Борьбе с Экономической Преступностью
УМОРЗ- Управление милиции по охране рыбных запасов
УМОВБР-Управление Милиции по охране водных биоресурсов
УК, ГК, ОК - кадровые службы.
УР-Уголовный розыск
УСБ (ГУСБ)-Управление Собственной Безопасности.
ФМС - Федеральная миграционная служба.
ФСИН - Федеральная Служба Исполнения Наказаний
ФСКН - Федеральная Служба по Контролю за оборотом наркотиков.

informfront.blogspot.com

Ответы@Mail.Ru: Расшифровка ППС?

вкусная копипаста, приятного аппетита. "+" отметил особо доставляющие пункты а ">" годные патрульно-постовая служба пункт параллельного соединения педагогическое программное средство; программно-педагогическое средство профессиональная переподготовка специалистов пожарно-прикладной спорт последовательные парные столкновения проектирование, поставка и строительство потенциал простого слоя предметно-пространственная среда партия патриотического социализма пылеприготовительная система партия патриотических сил Украины прикладная программная система пенополистирол передвижная пенная станция палата по патентным спорам +промежуточная перекачивающая станция профессиональная пенсионная система +преждевременное половое созревание переходный правящий совет прибор поддержания стабильности [физико-химических свойств] >паритет процентных ставок переменное поперечное сечение православное политическое совещание +++прерванное половое сношение первая промышленная серия приобретенный порок сердца пистолет подводной стрельбы +пункт приёма стеклотары профессорско-преподавательский состав промышленный патриотический союз +промывочно-протирочная система прогрессивная партия Свазиленда поглощение в зоне полярного сияния промывочно-пропарочная станция промежуточный продукт сухого обогащения угля предупреждение столкновений судов в море планово-предупредительная система пистолет-пулемёт Стечкина пилотажно-посадочный сигнализатор передняя полусфера >паритет покупательной способности правила парусных соревнований поисково-прицельная система Православный Палестинский сборник постовая патрульная служба Польская социалистическая партия +прореживатель поливной свёклы полевая почтовая станция пистолет-пулемёт Судаева Партия прогресса и социализма

патрульно-постовая служба

пункт приёма ставок

патрульно-постовая служба

подайте пожалйста семечек

ППС-Потрульно Постовая Служба!

патрульно ПЛАНОВАЯ служба

touch.otvet.mail.ru

силовой кабель изолированный сшитым полиэтиленом. Поставки по России ж/д транспортом.

Расшифровка названия марки

А – Алюминиевый проводник, Пв - Изоляция проводника сшитым полиэтиленом, П – Полиэтиленовая оболочка, г – герметизация.

Данный кабель применяется для сортировки и передачи электричества в трехфазных сетях с частотой 50 Гц и регламентированным переменным напряжением в 64 кВ, 110 кВ при максимальном линейном напряжении в 123 кВ.

Область применения АПвПг

Этот тип кабеля применяется для сортировки и передачи электричества в неперемещаемых установках с частотой 50 Гц и регламентированным переменным напряжением в 10 кВ. для сетей, в которых нейтраль заземлена и изолирована. Кабель АПвПг изготовлен в соответствии с международным стандартом МЭК 60502-2, гармонизированным документом HD 620 S1, а также прошел испытания на подверженность ускоренному старению – HD 605–S1/А1.

ГОСТ

15150-69

Условия эксплуатации АПвПг

АПвПг используется для протяжки в земле, во влажных, сырых, затапливаемых местах, а также в водоемах, не используемых для судоходства.

Эксплуатационные и технические характеристики АПвПг

  • Регламентируемое напряжение – 10 кВ;
  • Температура окружения при использовании - от - 50°С до + 50°С;
  • Сравнительная влажность воздуха – не выше 98%;
  • Без предварительного прогревания можно прокладывать до -15°С;
  • Допустимое нагревание кабельных жил - до 90°С;
  • Допустимое нагревание кабельных жил при аварийной ситуации - до 130°С;
  • Допустимое нагревание кабельных жил при коротком замыкании – 250°С;
  • Для одножильного кабеля изгиб должен составлять не менее 15 радиусов;
  • Срок использования – 30 лет;
  • Срок гарантированной службы – 5 лет.
Эксплуатационные и технические характеристики АПвПг
Номинальное напряжение кабеля 10 кВ
Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 98%
Минимальная температура прокладки кабеля без предварительного подогрева -15 °С
Предельная длительно допустимая рабочая температура жил кабеля +90°С
Предельно допустимая температура нагрева жил кабеля в аварийном режиме (или в режиме перегрузки) +130°С
Максимальная температура нагрева жил кабеля при коротком замыкании +250°С
Минимально допустимый радиус изгиба при прокладке (одножильный) 7,5 наружных диаметров
Срок службы 30лет
Гарантийный срок эксплуатации 5лет

mcabel.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
