Модели автомата Калашникова: список, характеристики, фото
Впервые легендарный автомат Калашникова (АК) поступил на вооружение советской армии в 1949 году. Из-за своей формы военные его еще называют «весло». Позже, стремясь улучшить технические характеристики, стрелковую единицу неоднократно модернизировали. Судя по отзывам, многих любителей автоматического оружия интересует, как отличить модели автомата Калашникова? Обусловлено это тем, что разработано немало образцов АК, которым присущи свои характеристики и конструктивные особенности. Автоматы Калашникова всех моделей, как утверждают специалисты, оказались достаточно эффективными. Даже сегодня модифицированные варианты легендарного АК используется российскими силовыми ведомствами. Описания всех моделей автоматов Калашникова и фото всех модификаций содержатся в данной статье.
АК 1949 года
Из всех моделей автомата Калашникова эта стрелковая единица является самой первой. В технической документации — под индексом 56-А-212. На вооружение РККА поступила в 1949 г. 870-миллиметровое оружие с штампованной ствольной коробкой и без возможности использовать штык. Стреляет патронами 7,62 х 39 мм. 1943 года выпуска. Автомат с 415-миллиметровым стволом, в котором нарезы в количестве 4 шт. занимают 369 мм. длины ствола. Боепитание магазинного типа. Обойма рассчитана на 30 боеприпасов. Вести из автомата прицельную стрельбу можно на дистанции до 800 м. В минуту боец очередью выпускает в цель до 100 снарядов и 40 — одиночными. Пуля вылетает с начальной скоростью 715 м/с. С пустым боекомплектом автомат весит не более 4300 г, полностью снаряженный – 4786 г. Патрон весит 16,2 г, гильза – 6,8 г. Масса снаряда – 7,95 г, порохового заряда – 1,6 г. Патрон имеет длину 55,9 мм, гильза – 38,7 мм. Цель поражается 26-миллиметровой пулей. Советские конструкторы на базе первого АК создали еще несколько вариантов. Далее представлена информация о других моделях автомата Калашникова с названиями и фото.
АКС 56-А-212М
В отличие от базового АК, в новом оружии предусмотрена возможность установки штыка. Новое оружие имеет длину 64,5 см. Стреляет патронами 7,62 х 39 мм. Обе модели автомата Калашникова 1949 года выпуска.
Облегченный АК 7,62-мм, 1953 год
Индекс автомата 56-А-212. Стремясь уменьшить вес данного АК, конструкторы облегчили фрезерованную ствольную коробку, крышку к ней и обойму. В боковых стенках магазинов имеются ребра жесткости. Изменены размер приклада и способ его крепления к ствольной коробке. Несмотря на конструкторские нововведения, данная стрелковая единица по-прежнему именуется — АК. Подвижные части и баллистические свойства оружия 56-А-212 не отличаются от предыдущих моделей автомата Калашникова. Облегченный вариант комплектуется съемным клинковым 275-граммовым штыком (56-Х-212). Масса ножен составляет 100 г. Вес не снаряженного АК 3800 г, пустого магазина – 330 г. Общая длина оружия с установленным штыком достигает 107,6 см. Длина лезвия 20 см, ширина – 2,2 см.
Об АКС 1953 года
В технической документации оружие под индексом 56-А-212. В отличие от предыдущих моделей, автомат Калашникова с металлическим складным прикладом. Также снаряжается патронами 7,62 х 39 мм образца 1943 г. Если разложить приклад и примкнуть штык, то длина оружия составит 107,6 см. С пустым боекомплектом АКС будет весить не более 4568 г.
На автомат можно устанавливать прибор бесшумной стрельбы (ПБС), который преимущественно называют глушителем. Весит устройство 623 г. АКС под индексом 65-А-212 имеет специальную прицельную планку, использует как штатные патроны, так и боеприпасы со сниженной скоростью снаряда. Общий вес оружия 4711 г. АКС с ПБС обеспечивает прицельный огонь на дистанции до 400 м. С целью сделать оружие эффективным в ночное время, АКС несколько переделали для установки НСП2 – прибора ночного видения. Новая стрелковая единица значится как АКН. С данным устройством и без боеприпасов масса оружия увеличена до 7480 г, с патронами – 8185 г.
АКМ 1959 года
Является модернизированным автоматом Калашникова 7,62 мм (индекс 6П1). Советскими оружейниками в конструкцию АК были внесены некоторые изменения.Например, с целью увеличить устойчивость автомата в горизонтальном положении, удар в затворной раме разместили справа. Кроме того, курок оборудовали замедлителем.
В итоге межцикловое время увеличено, что положительно отразилось на кучности. Вместо старого штыка АКМ комплектуется новым 278-миллиметровым штык-ножом (индекс 6 х 3). Длина режущей части – 14,8 см, ширина – 3 см. Для изготовления частей ложи, а именно приклада, цевья и накладок применяют бакелитовую фанеру. Модернизированный автомат 1959 года выпуска обладает следующими тактико-техническими характеристиками:
- Стреляет патронами 7,62 х 39 мм 1943 г.
- Длина всего автомата со штык-ножом составляет 102 см, без штыка – 87 см, ствола 41,5 см.
- В течение минуты одиночным огнем боец может выпустить 40 пуль, очередями – 100.
- Показатель прицельной дальности увеличен до 1 тыс. м.
- С пустым боекомплектом и без ножа АКМ весит 3100 г, с патронами – 3600 г.
В 1969 г. для оружия разработали дульный компенсатор. Представлен он в виде специальной насадки с косым срезом. Кроме того, новые модели автомата Калашникова со штык-ножами (индекс 6 х 4).
О модернизированных специальных АКМС, АКМН и АКМ с ПБС-1
В 1959 г. на вооружение советской армии поступил автомат Калашникова под индексом 6П4. Разработчики уменьшили длину оружия до 88 см. С пустым боекомплектом АКМС весит до 330 г. Снаряжается патронами калибра 7,62 мм. Как утверждают специалисты, автоматика в данной модели такая же, как и в АКМ.
АКМН является модернизированным автоматом Калашникова с прибором ночного видения. Значится под индексом 6П1Н. В конструкции имеется дульный компенсатор и специальная планка для монтажа ночных прицелов. Боепитание осуществляется из пластмассовых магазинов.
АКМ с глушителем ПБС-1 (индекс 6Ч12), как и предыдущие варианты стрелковых единиц, стреляет патронами 7,62 мм. Как утверждают эксперты, технические характеристики всех моделей автоматов Калашникова идентичны.
Модернизированные варианты с гранатометом и прицелами ночного видения
Автомат, на который устанавливается 40-миллиметровый гранатомет ГП-25, в техдокументации известен под индексом 6Г15. Без боеприпасов и гранат АКМ весит 6010 г. Автоматы Калашникова с прицелами ночного видения получили аббревиатуру АКМСН. Данные устройства представлены в двух вариантах: НСП-ЗА (1ПН-27) и НСПУ (1ПН-34). Без патронов с прицелом стрелковая единица имеет массу 6255 г.
АК-74
С 1974 года на вооружении советской армии состоял автомат Калашникова калибра 5,45 мм. Среди военных данная модель известна как АК-74 (индекс 6П20).
В отличие от предыдущих вариантов, оружию присущи следующие особенности:
- У основания мушка с двумя цилиндрическими патрубками. Передний оборудован резьбой, посредством которой к оружию крепится дульный тормоз-компенсатор (ДТК). Задний патрубок оснащен выступом с отверстием. В него вставляется шомпол.
- Автомат с длинным двухкамерным ДТК.
- Газовая трубка имеет овальную пружинную шайбу.
- Затвор уменьшен.
- Автомат с прорезиненным затыльником.
- Все части УСМ представлены в отдельной сборке.
О характеристиках
АК-74 присущи следующие показатели:
- Стрельба ведется патронами 5,45 х 39 мм образца 1974 г.
- Вместе со штыком оружие в длину 94 см. Ствол занимает 41,5 см. В нем 37,2 см длины отведено 4 нарезам.
- При стрельбе одиночными в минуту можно выпустить 40 пуль, очередями – 100.
- Автомат эффективен на дистанции не более 1 тыс. м.
- Вес АК-74 с пустым боекомплектом – 3300 г, с патронами и без штыка – 3600 г.
- Патрон с массой 10,2 г оснащен 3,4-граммовой пулей и пороховым зарядом (1,45 г).
- Вся длина боеприпаса составляет 57 мм, гильзы – 39,6 мм. 25,5-миллиметровая пуля имеет стальной сердечник.
- К цели выпущенный снаряд движется со скоростью 900 м/с.
Данная стрелковая единица, а именно АКС74 (индекс 6П21) имеет складывающийся металлический приклад. Если его сложить, длина автомата не превысит 70 см. С пустым магазином оружие весит 3200 г., с полным боекомплектом – 3500 г.Для изготовления прикладов, рукояток управления стрельбой, магазинов, цевья, ствольных накладок, ножен и рукояток штык-ножей (индекс 6 х 5) используют стеклонаполненный полиамид ПА6С-211ДС.
В АК74НЗ (6П20НЗ) используется прицел ночного видения НСПУ-3. Автомат с металлическим затыльником, на котором есть поперечные рифления. С установленным устройством вес «калаша» составит 5600 г.
Для АК 74 года выпуска предусмотрена возможность установки гранатометов ГП-25 калибра 40 мм. Чтобы крышка в ствольной коробке не соскакивала, кнопка в возвратном механизме удерживается посредством специального фиксатора. Данная модель имеет приклад с прорезиненным затыльником. С ГП-25 без патронов и гранат оружие весит 5200 г.

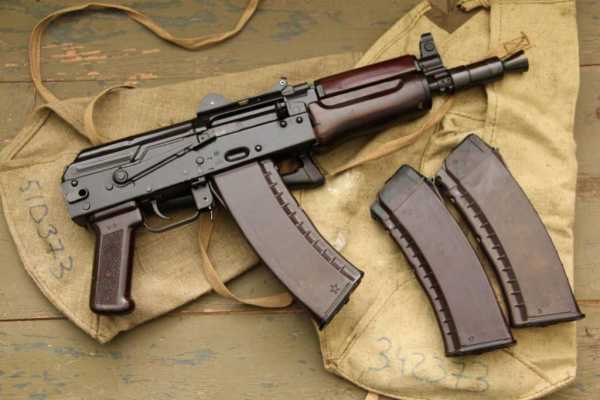

Укороченный вариант
В 1979 году на вооружение поступил 5,45-миллиметровый автомат Калашникова, который известен как АКС74У (6П26). Спроектирован на оружейном заводе в Туле. В отличие от базового варианта, АКС74У с укороченным стволом, меньшей начальной скоростью снаряда и кучностью. Тем не менее этот автомат считается довольно скорострельным.
АКС74У комплектовались бойцы спецназа ВДВ, милиции, связисты, саперы и механики-водители БМ. Автомат предназначен для уничтожения живой силы противника на короткой дистанции. Также укороченный АКС удобный для применения в населенном пункте. Для стрелковой единицы разработали кронштейн, при помощи которого на автомат можно прикрепить прицел ночного видения. Боепитание производится из магазинов емкостью по 20 и 30 боеприпасов. Стреляет оружие патронами 5,45х39 мм. образца 1974 года. Длина ствола 21 см. Показатель прицельной дальности снижен до 500 м. Весит автомат не более 2710 г. Имеются также варианты укороченных автоматов с прицелами для ночной стрельбы, с глушителями (АКС74УБ) и гранатометами БС-1.
Использование дополнительных насадок отразилось на массе укороченных «калашей». Например, с прибором для ночного видения автомат весит 4760 г., с ПБС или БС-1 – по 5430 г.
fb.ru
Все виды АК в разных странах ⋆ Оружейный клуб
Семейство стрелкового оружия (автоматы и пулеметы), созданное на основе инженерных решений талантливого российского оружейника Михаила Калашникова. В основу семейства положена идея ведения автоматического огня за счет отвода пороховых газов через верхнее отверстие в стенке канала ствола. Начиная с 1949 года, когда АК был принят на вооружение Советской армии, автоматы и пулеметы Калашникова претерпели несколько модификаций.
Стрелковое оружие семейства Калашникова получило широчайшее распространение во всем мире – в начале XXI века в 55 странах мира насчитывалось около 100 миллионов единиц этого оружия. Безлицензионное производство автоматов и пулеметов Калашникова ведется во многих странах, включая Китайскую народную республику.
Виды АК в СССР от 1949 до 1990
Автомат Калашникова был принят на вооружение в начале 1949 года под официальным названием «7,62-мм автомат Калашникова образца 1947 г. (АК)», однако в обиходе, а также в зарубежной литературе он часто назывался с цифровым индексом – АК-47. Автомат был создан под новый 7,62-миллиметровый патрон советской разработки, занимавший промежуточное положение по мощности между винтовочным и пистолетным. За счет простоты конструкции, малого веса и надежности АК быстро вытеснил из войск самозарядные карабины, пистолеты-пулеметы и магазинные винтовки. Одновременно была принята на вооружение версия АКС-47 со складывающимся прикладом для воздушно-десантных войск.
В конце пятидесятых годов АК подвергся модернизации, снизившей его вес и несколько повысившей кучность стрельбы. Улучшенный автомат получил обозначение АКМ (АКМС). Одновременно на основе АК был разработан и принят на вооружение ручной пулемет РПК. Вместе с близким по конструкции единым пулеметом ПК/ПКС, АК и РПК составили основу комплекса стрелкового оружия Советской армии.
В середине 70-х годов на вооружение Советской армии был принят автомат АК-74 калибра 5,45 миллиметров, обладавший меньшим весом и большей точностью стрельбы по сравнению с АКМ. Одновременно с АК-74 советские войска получили десантную версию автомата – АКС-74 и ручной пулемет РПК-74. Вместе с модернизированным пулеметом ПКМ/ПКМС под винтовочный патрон они состоят на вооружении Российской армии до настоящего времени.
В 80-е годы были созданы новые версии АК-74 — укороченный АКС-74У, предназначенный для вооружения спецназа и экипажей боевых машин, и АК-74М, отличавшийся материалом приклада и цевья, а также, в отличие от предшественника, изначально приспособленный для установки на него оптических прицелов.
Последним этапом модернизации АК стало создание в конце 1990-х — начале 2000-х годов «сотой серии». В этой серии, разработанной на основе АК-74М, были созданы два типа автоматов под патрон НАТО калибром 5,56 миллиметров – стандартный и укороченный (АК-101 и АК-102), а также их версии под 7,62 миллиметровый патрон, пользующийся спросом из-за своей мощности — АК-103 и АК-104. Кроме того, в рамках сотой серии был создан новый компактный автомат под патрон 5,45 миллиметров — АК-105, предназначенный для замены АКС-74У.
Виды АК на вооружении армий всего мира
«Семейство Калашникова» получило широкое распространение в мире. Автомат состоит на вооружении 55 армий мира, а в частном легальном или нелегальном владении распространен практически повсеместно. Собственные версии АК под различные виды боеприпасов производились и производятся во многих странах мира. В общей сложности за время существования АК было произведено около 100 миллионов экземпляров этого оружия.
weaponclub.ru
«Черный Калашников» — Энциклопедия оружия и боеприпасов
При изготовлении автоматов Калашникова «сотой» серии широко используются современные технологии и материалы. Из конструкций автоматов полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие получило у американцев название «черный калашников».
С момента появления первых образцов легкого ручного автоматического cтрелкового оружия — автоматов (по западной классификации — штурмовых винтовок) они стали объектом пристального изучения военных специалистов и неподдельного интереса гражданских людей, никоим образом не связанных с их разработкой и изготовлением. Неиссякаемый интерес к одному из самых ярких представителей этого оружия — советским автоматам Калашникова обусловлен тем, что их рождение пятьдесят лет назад привело к революционным преобразованиям в вооружении пехоты. И за прошедшее время оружие с маркой АК стало одним из ведущих компонентов системы средств ближнего боя Советской, а теперь и Российской армии, своеобразным символом отечественного оружия. Автомат Калашникова давно уже превратился из простого образца стрелкового оружия в многоцелевой комплекс и продолжает стремительно совершенствоваться.
Многие отечественные военные специалисты с полным основанием считают, что в современных условиях, когда основным видом военных действий станут не крупномасштабные боевые действия с использованием термоядерного оружия, а вооруженные конфликты низкой интенсивности, автомат Калашникова в комплексе с другими видами оружия пехоты и впредь будет влиять на ход и исход боя или операции. Широкое использование в последние годы средств индивидуальной защиты (бронежилетов) показало, что возможность поражения из стрелкового оружия даже слабо защищенных целей на небольших дистанциях крайне низка. Но ни основная столбовая дорога в оружейном деле, по которой идут практически все оружейники (переход на новые автоматные патроны с меньшим импульсом отдачи, автомат Калашникова АК-74), ни новые веяния в виде создания лафетированных систем (ярким примером здесь может служить автомат Никонова АН-94 «Абакан») коренным образом не смогли переломить ситуацию. Многие конструкторы пытались идти традиционным путем, стремясь найти пути повышения эффективности стрельбы индивидуального стрелкового оружия, используя уже известные схемы, но на новом, более высоком техническом уровне. Они не полагаются ни на внедрение электроники в пехотное оружие, ни на другие экзотические способы повышения боевых качеств своего оружия.
Поэтому сегодня с полной уверенностью можно констатировать, что разнообразные варианты автомата Калашникова, по всей видимости, останутся в ближайшем будущем основным образцом индивидуального стрелкового оружия Российских Вооруженных сил, в значительной степени определяя тактику боевого использования.
В конце 1980-х годов перед советскими оружейниками была поставлена задача создания нового автомата, в котором бы нашел отражение наработанный боевой опыт использования в Афганистане 5,45-мм автоматов Калашникова образца 1974 года. Афганская война выявила необходимость внесения некоторых изменений в конструкцию этого оружия. В первую очередь это касалось упрочения ствольной коробки, крышки ствольной коробки, металлического складывающегося приклада (в АКС-74).
5,45-мм автомат А-60 с откинутым прикладом
В середине 1980-х годов конструкторы Ижевского машиностроительного завода разработали несколько моделей универсального модифицированного автомата Калашникова А-60 и А-61, впоследствии получившего индекс АК-74М.
5,45-мм автомат А-60 так же, как и АК-74 последних выпусков, имел пластмассовые постоянный приклад и цевье. Крышка упрочненной ствольной коробки была закреплена на шарнире и при разборке откидывалась вверх, как в автомате АКС-74У. Удлиненный до 460 мм ствол получил уменьшенный дульный тормоз-компенсатор измененной конструкции. Масса автомата с магазином без патронов — 3,46 кг, общая длина — 940 мм, прицельная дальность — 1000 м, начальная скорость пули — 920 м/с.
В автомате А-61 в отличие от предшественника пластмассовый приклад иной конфигурации складывался на левую сторону ствольной коробки (как в АКС-74). Крышка ствольной коробки откидывалась при разборке вверх. Введен новый более короткий однокамерный дульный тормоз-компенсатор. Общая длина — 943 мм, длина со сложенным прикладом — 705 мм.
5,45-мм автомат АК 74М с ночным прицелом 1ПН51
На их базе был разработан самый удачный вариант 5,45-мм автомата Калашникова АК-74М. Это оружие пришло на смену сразу нескольким моделям автомата Калашникова: АК-74, АК-74Н, АКС-74 и АКС-74Н. Автоматика АК-74 М работала по принципу отвода пороховых газов из ствола. Запирание канала ствола — поворотом затвора на два боевых упора. Ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок переводчика-предохранителя располагается с правой стороны ствольной коробки. Прицельные приспособления состоят из секторного прицела открытого типа, рассчитанного на дальность до 1000 м, и мушки. Питание патронами осуществляется из стандартных 30-зарядных отъемных коробчатых магазинов секторного типа.
АК-74М, сохранив все лучшие качества автоматов Калашникова, приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики. Основной особенностью новой модели Калашникова явился складной пластмассовый приклад, заменивший металлический складной. Новый приклад более легкий, чем металлический, конструктивно аналогичен постоянному пластмассовому АК-74 выпуска 1986 — 1990 годов. Изготовленный из пластмассы, он практически полностью исключил неприятные ощущения у стрелков при стрельбе в условиях низких и высоких температур. Усовершенствованная конструкция приклада исключила ослабление клепаных соединений приклада и его деформацию при падении с высоты. С левой стороны приклада имеется прямоугольный паз, в который в сложенном состоянии входит планка стандартного узла крепления прицела. Цевье и ствольная накладка газовой трубки автомата АК-74М также были выполнены из стеклонаполненного полиамида АГ-4В, обладающего повышенной стойкостью к механическим повреждениям. Коэффициент теплоотдачи нового материала не выше, чем у дерева, что практически полностью исключило ожог рук при длительной стрельбе, в то время как продольные ребра на цевье позволили удобнее и прочнее удерживать оружие при ведении прицельного огня.
5,45-мм автомат АК 74М с ночным прицелом 1ПН51,
подствольным гранатометом ГП-25 и штык-ножом 6х5
Не совсем удачный дульный тормоз-компенсатор у АК-74 вызвал необходимость внесения некоторых изменений в его конструкцию. Дульный тормоз-компенсатор получил открытые камеры, позволившие проводить его чистку без отделения от ствола. «Раскачка» дульного тормоза во время стрельбы устранена увеличением посадочного места. Крышка ствольной коробки значительно усилена, что уменьшило вероятность ее механической деформации, особенно при ударах в рукопашном бою. Более удачная конструкция направляющего стержня возвратной пружины, получившая фиксатор, позволила вести стрельбу из подствольного гранатомета ГП-25/ГП-30 без установки дополнительного крепления крышки ствольной коробки, что было необходимо в автоматно-гранатометном комплексе «АК-74 — ГП-25». Конструкция модернизированного АК-74 обеспечивает высокую безотказность работы автоматики — до 25 000 выстрелов.
Совсем недавно модернизированные 5,45-мм автоматы Калашникова получили возможность оснащения новыми видами прицелов — коллиматорными универсальными ПК-А, ПК-01, работающими на использовании стереоскопического эффекта, т.е. при прицеливании стрелок постоянно наблюдает за полем боя двумя глазами в реальном масштабе пространства.
Наряду с оружием подвергся серьезной модернизации и 5,45-мм патрон. Широкое использование в 1980-х годах в армиях многих стран средств индивидуальной бронезащиты показало, что поражение цели при стрельбе из автоматов не гарантировано. Поэтому советским конструкторам-оружейникам пришлось искать новые пути увеличения пробивного действия пуль малоимпульсных автоматных патронов. Уже в 1986 году пробивное действие 5,45-мм патронов было существенно увеличено за счет использования в конструкции пули термоупрочненного сердечника повышенной твердости: дальность пробития защищенных целей, в частности, стальных шлемов (касок) выросла с 800 до 960 м, бронежилетов с титановыми пластинами с 20 до 200 м. В 1992 году сердечник еще раз усовершенствовали, сделав его более заостренным и тяжелым. При той же начальной скорости пуля повышенного пробивного действия патрона обеспечивала теперь пробитие штатного отечественного армейского бронежилета Ж85-Т на дальности 200 м, а тяжелого бронежилета Ж95-К — на дальности 50 м. В итоге 5,45-мм патрон 7Н10 по пробивному действию вплотную приблизился к 7,62-мм винтовочному патрону обр. 1908 г., а его эффективность по пробитию преград по сравнению с пулей патрона 7Н6 повысилась в 1,84 раза.
5,45-мм автомат АК 74М со сложенным прикладом
Новый автомат АК 74 М планировалось освоить в производстве на Ижевском машиностроительном заводе, а ручной пулемет РПК-74М — на Вятско-Полянском машиностроительном заводе «Молот» еще в 1991 году, однако изменение сначала политической, а затем и экономической ситуации привело к замораживанию производства нового оружия. Резкое снижение государственного заказа на закупку вооружений привело к практически полному замораживанию этой программы. И только начало первой чеченской войны привело к тому, что Правительство Российской Федерации в 1995 году вынуждено было принять на вооружение армии и правоохранительных органов модернизированные 5,45-мм автомат АК-74М и ручной пулемет РПК-74М. Однако колоссальные трудности, вызванные развалом экономики страны, и в первую очередь оборонно-промышленного комплекса, обусловили то, что в настоящее время Российские Вооруженные силы и органы правопорядка получают только отдельные партии этого оружия.
Однако на автоматах АК-74М история этого оружия не закончилась. Оно получило второе дыхание, и импульс этому придал, как ни странно это звучит, распад Советского Союза, который привел к коренному изменению политико-экономической ситуации в нашей стране, а это, в свою очередь, повлияло на коренной пересмотр военной политики.
С началом перехода экономики на рельсы новых рыночных отношений отечественная оборонная промышленность была отброшена на многие годы, если не на десятилетия, назад. Государство уже не нуждалось в новейших разработках вооружения и военной техники для своих Вооруженных сил, поэтому оборонные предприятия были вынуждены сами в одиночку бороться за выживание. В полной мере сию чашу суровых испытаний хлебнули и ижевские оружейники, чья продукция в течение нескольких лет практически не была востребована Вооруженными силами России. Ниша в международной торговле оружием, которую длительное время успешно занимал СССР, за два-три года успела стремительно сократиться. Традиционные поставки автоматов Калашникова калибра 7,62 и 5,45-мм на экспорт в страны третьего мира также были экономически нецелесообразны, поскольку наши бывшие союзники по Варшавскому Договору, а также восточный сосед — Китай заполонили международный рынок более дешевым аналогичным оружием своего собственного производства.
5,56-мм автомат АК-102. Опытный образец
с рамочным металлическим прикладом (от АКС 74)
Российской оборонной промышленности требовалось заново завоевывать рынки сбыта военной продукции. И здесь конструкторам Ижевского машиностроительного завода пришлось проявить завидную смекалку. Они проанализировали экспортные возможности и объемы потребления подобных образцов на международном рынке оружия. В результате достаточно крупных научных разработок, проведенных специалистами «Ижмаша», на свет появилось первое отечественное семейство коммерческого оружия — автоматы Калашникова «сотой» серии (АК-101 — АК-105), вобравшие в себя все лучшее из автоматов АК, АКМ, АК-74 и АК-74М. Новое оружие было рассчитано на использование наиболее распространенных автоматных патронов: 5,45х39; 5,56х45 НАТО; 7,62х39. Самыми оригинальными и не только в «сотой», а во всем оружии семейства Калашниковых стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. В этих автоматах за счет небольшого увеличения общей длины (на 100 мм по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте относительно казенного среза ствола, что и в АК-74, позволив таким образом использовать на всех автоматах серии «100» унифицированные подвижную систему и прицельные приспособления.
7,62-мм автомат АК-103.
Опытный образец со сложенным прикладом
Для продажи на Западе и в страны третьего мира под наиболее распространенный 5,56-мм НАТО малоимпульсный патрон SS 109 были разработаны две модели нового автомата Калашникова АК-101 (стандартный) и АК-102 (малогабаритный). В малогабаритном автомате АК-102 ствол укорочен по сравнению с АК-74/АК-74М всего на 100 мм, что позволило сохранить стандартную компоновку газовой камеры, а не переносить ее назад, как в АКС-74У. Это обусловило, в свою очередь, сохранение стандартного затворного узла и прицельных приспособлений. Одновременно с этим, поскольку в настоящее время на международном оружейном рынке основную конкуренцию натовским патронам составляет один из наиболее популярных в мире советский 7,62-мм автоматный патрон обр. 1943 г., конструкторы «Ижмаша» создали еще два автомата АК-103 (стандартный) и АК-104 (малогабаритный), рассчитанные под эти патроны. Кроме того, на базе автоматов АК-102 и АК-104 для Российских Вооруженных сил и правоохранительных органов был разработан 5,45-мм малогабаритный автомат АК-105, обладающий всеми достоинствами экспортных моделей автомата Калашникова, но в то же время многократно превосходящий по боевым характеристикам автомат АКС-74У, для замены которого он предназначается.
7,62-мм автомат АК-103 со сложенным прикладом
При изготовлении автоматов Калашникова «сотой» серии широко используются современные технологии и материалы. Значительное количество деталей, включая основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовую камеру, нижнюю антабку, защелку фиксатора приклада и другие, изготовлены методом точного литья. Из конструкций автоматов «сотой «серии (аналогичной лучшей модели 5,45-мм автомата Калашникова — АК-74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие получило у американцев название «черный калашников».
За счет унификации многих узлов очень высока ремонтопригодность автоматов «сотой» серии. При их производстве практически полностью исключена индивидуальная подгонка узлов и деталей.
Специально для удовлетворения потребностей правоохранительных органов, различных военизированных охранных структур и для экспорта созданы самозарядные варианты автоматов АК-101-1, АК-102-1, АК-103-1 и АК-104-1 с упрощенной конструкцией ударно-спускового механизма, из которого были исключены замедлитель и автоспуск с осью. Из этого оружия возможно ведение только одиночной стрельбы.
5,45-мм автомат АК-105 с откинутым прикладом
Кроме того, специально для удовлетворения экспортных потребностей в конце 1990-х годов были востребованы давние разработки ижевских оружейников, направленные на введение в конструкцию автоматов Калашникова механизма отсечки очереди по 3 выстрела. Ранее эти предложения были обоснованно отклонены ГРАУ из-за того, что введение механизма отсечки очереди при темпе стрельбы необходимо только в образцах автоматического оружия с высоким темпом стрельбы (1500 — 1800 выстр/мин). Для автоматов АК, чей темп стрельбы не превышает 600 — 700 выстр/мин, подобное устройство совершенно нецелесообразно, поскольку не дает увеличения эффективности стрельбы, но в то же время существенно усложняет их конструкцию. Кроме того, механизм отсечки очереди влияет на неоправданное повышение стоимости изготовления и нарушает унификацию оружия семейства Калашникова. В 1999 году «Ижмаш» впервые представляет модернизированные варианты автоматов «сотой» серии: АК-101-2; АК-102-2; АК-103-2; АК-104-2 и АК-105-2, оснащенные ударно-спусковым механизмом с отсечкой очереди по три выстрела. Причем механизм отсечки очереди выполнен с обеспечением максимальной унификации деталей ударно-спускового механизма.
В настоящее время инженеры и конструкторы ОАО «Ижмаш» работают над созданием на базе АК-74М автоматов со сбалансированной автоматикой АК-107 и АК-108. Специально для вооружения разнообразных военизированных организаций у нас в стране, а также для экспортных целей Ижевский машиностроительный завод доработал 7,62-мм автомат АКМС, выпустив его модернизированный вариант. Вместо металлического приклада, складывавшегося в походном положении вниз под ствольную коробку, модель АКМ-01 получила более прочный и удобный пластмассовый приклад от АК-74М, откидывающийся на левую сторону, а также смонтированный на левой стороне ствольной коробки унифицированный узел крепления (планку) для монтажа оптических и ночных прицелов.
Модернизированное оружие семейства Калашникова стало серьезной заявкой на выход российской оборонной промышленности на новые рубежи в торговле на международном оружейном рынке в XXI столетии.
| ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТОВ КАЛАШНИКОВА | |||||||||
| характеристика | АК74 | АКС74 | АКС74У | АК74М | АК74М | АК-102 | АК-103 | АК-104 | АК-105 |
| калибр, мм | 5,45 | 5,45 | 5,45 | 5,45 | 5,45 | 5,45 | 7,62 | 7,62 | 5,45 |
| масса, кг | 3,6 | 3,67 | 3,0 | 3,6 | 3,8 | 3,6 | 3,8 | 3,6 | 3,5 |
| длина общая, мм | 940 | 940 | 730 | 940 | 943 | 824 | 943 | 824 | 824 |
| длина со слож. прикладом, мм | 700 | 490 | 700 | 700 | 586 | 700 | 586 | 586 | — |
| длина ствола, мм | 415 | 415 | 200 | 415 | 415 | 314 | 415 | 314 | 314 |
| прицельная дальность, м | 1000 | 1000 | 500 | 1000 | 1000 | 500 | 1000 | 500 | 500 |
| Vo пули, м/с | 900 | 900 | 735 | 900 | 910 | 850 | 715 | 670 | 840 |
| темп стрельбы, выстр/мин | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| емкость магазина, патр. | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Сергей Монетчиков
Фото Владимира Николайчука
и из архива автора
Братишка 07-2005
weaponland.ru
Автомат Калашникова Википедия
| Автомат Калашникова | |
|---|---|
| Тип | Автомат[1] |
| Страна | СССР СССР |
| История службы | |
| Годы эксплуатации | 1947 — 1974 год (СССР) |
| Принят на вооружение | 1949 |
| На вооружении | см. Страны-эксплуатанты |
| Войны и конфликты | практически все военные конфликты, восстания и инсургенции, с сер. XX в. до сих пор неполный перечень
|
| История производства | |
| Конструктор | Михаил Калашников |
| Разработан | 1947 год |
| Производитель | Ижевский машиностроительный завод |
| Годы производства | 1947 год — настоящее время |
| Всего выпущено | 100 млн[2][3] |
| Стоимость экземпляра | $350 (Чёрный рынок 2018 год) |
| Варианты | АК АКС АКМ АКМС АК-74 АКС-74 АК-74М АКС-74У AK-103 AK-105 AK-107 АК-12 |
| Характеристики | |
| Масса, кг | без патронов / снаряжённый |
ru-wiki.ru
Автомат Калашникова — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
| Автомат Калашникова | |
|---|---|
| | |
| Тип: | автомат[1] |
| Страна: | СССР СССР Россия Россия |
| История службы | |
| Годы эксплуатации: | с 1949 года[Прим. 1] |
| Принят на вооружение: | 1949 год |
| На вооружении: | см. Производство и использование |
| Войны и конфликты: | практически все войны второй половины XX века |
| История производства | |
| Конструктор: | Михаил Калашников (1919—2013) |
| Разработан: | 1947 год |
| Производитель: | Ижевский машиностроительный завод Тульский оружейный завод |
| Годы производства: | с 1949 года по наши дни |
| Варианты: | АК, АКС, АКМ, АКМС, АКМН, АКМСН, АКМСУ, АК74, АКС74, АКС74У, |
| Характеристики | |
| Масса, кг: | без патронов / снаряженный. без штыка первый выпуск: 4,3 / 4,8 0,43 / 0,92 — пустой / снаряженный магазин[2] поздний выпуск: 3,8 / 4,3 0,33 / 0,82 — пустой / снаряжённый магазин[2] 0,27 / 0,37 — штык без ножен / с ножнами[2] |
| Длина, мм: | 870 / 1070 (со штыком)[2] 645 (АКС со сложенным прикладом)[2] |
| Длина ствола, мм: | 415[2] 369 (нарезная часть)[2] |
| Патрон: | 7,62×39 мм |
| Калибр, мм: | 7,62 |
| Принципы работы: | отвод пороховых газов, поворотный затвор |
| Скорострельность, выстрелов/мин: | 40 (боевая одиночными) 100 (боевая очередями) ~600 (техническая)[2] |
| Начальная скорость пули, м/с: | 715[2] |
| Прицельная дальность, м: | 800[2] |
| Максимальная дальность, м: | 400 (действительного огня) 1500 (убойного действия пули) 3000 (полета пули) |
| Вид боепитания: | коробчатый магазин на 30 патронов |
| Прицел: | секторный |
| Изображения на Викискладе?: | Автомат Калашникова |
7,62-мм автомат Калашникова (АК)[2] — автомат, принятый на вооружение в СССР в 1949 году; индекс ГРАУ — 56-А-212. Был сконструирован в 1947 году М.Т. Калашниковым.
АК и его модификации являются самым распространённым стрелковым оружием в мире. По имеющимся оценкам, к этому типу (включая лицензионные и нелицензионные копии, а также сторонние разработки на базе АК) принадлежит до 1/5 всего имеющегося на Земле стрелкового огнестрельного оружия[3]. За 60 лет было выпущено более 70 миллионов автоматов Калашникова различных модификаций. Они состоят на вооружении 50 иностранных армий[4]. Главный конкурент автоматов Калашникова — американская автоматическая винтовка М16 — была произведена в количестве примерно 8 миллионов штук и состоит на вооружении 27 армий мираК:Википедия:Статьи без источников (тип: не указан)[источник не указан 1291 день]. По мнению многих[каких?] экспертов, автомат Калашникова является эталоном надёжности и простоты обслуживания.
На основе 7,62-мм автомата Калашникова создано семейство боевого и гражданского стрелкового оружия различных калибров, включая автоматы АКМ и АК74 и их модификации, ручной пулемёт Калашникова, карабины и гладкоствольные ружья «Сайга» и другие, в том числе за рубежом СССР.
