Содержание

хранение фильтрующих, изолирующих масок и коробок различается

Противогаз защищает от химических или иных вредных веществ во вдыхаемом воздухе.

Поэтому особенно важно, чтобы устройство полноценно выполняло свои функции.

Срок годности играет здесь не последнюю роль.

ГОСТы

Характеристики регламентируются государством:

  1. ГОСТ 12.4.121-2015 «Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты органов дыхания. Противогазы фильтрующие. Общие технические условия» содержит марки, классы, категории, другие требования к СИЗ.
  2. ГОСТ 12.4.166-85 «Система стандартов безопасности труда (ССБТ). Лицевая часть ШМП для промышленных противогазов. Технические условия».
  3. ГОСТ 12.4.235-2012 «СССБТ. Средства индивидуальной защиты органов дыхания. Фильтры противогазовые и комбинированные. Общие технические требования. Методы испытаний. Маркировка».
  4. ГОСТ 8762-75 «Резьба круглая для противогазов и калибры к ней».

Бывает ли он?

Противогаз представляет собой довольно сложную конструкцию, состоящую из нескольких элементов. Каждый из них, СИЗ в целом имеют конкретный срок годности, установленный производителем. При соблюдении соответствующих условий хранения он составляет около 10 лет в зависимости от модели.

Как узнать?

ВАЖНО! Профессиональные военные противогазы не поступают в свободную продажу, для их получения у завода-изготовителя необходимы разрешительные документы. Изделия промышленного, гражданского, военного, пожарного назначения должны иметь формуляр на партию.

О дате изготовления можно узнать, изучив изделие. Маркировка различных моделей имеет особенности. У гражданских вариантов и дополнительных патронов она наносится на дно и боковую поверхность коробки:

  • марка фильтрующе-поглощающей коробки ГП-7к, ДПГ-3;
  • нижняя строка состоит из нескольких цифр, например 90-4-05-167: 90 – шифр завода-изготовителя; 4 – квартал, 05 – год изготовления; 167 – номер партии;
  • на верхней поверхности корпуса фильтра также указан год выпуска – 05 (2005 г.).

Защитные маски Ярославского завода маркируются следующим образом:

  1. Цифра в круге – размер.
  2. Далее Ф и цифра – форма.
  3. Я – знак производителя. Цифры, точки – год и квартал выпуска.
  4. Год выпуска пластмассовых клапанов вдоха и выдоха высчитываются путем сложения количества точек на детали и года выпуска пресс-формы, то есть «05..» означает 2007 год.

В каждый ящик с противогазами помещается Руководство по эксплуатации, где можно найти гарантийный срок хранения. Прибавив его к дате производства, легко понять, когда СИЗ подлежит утилизации.

НПН-59Л – незапотевающие пленки – не содержат маркировок. Внутри находится вкладыш с информацией:

  • наименование завода;
  • номер партии;
  • количество;
  • месяц, год изготовления.

Как определить по внешнему виду

Визуальный осмотр проводится на предмет наличия, целостности составляющих. Вынимают из сумки, внимательно изучают маску, ленты оголовья, вдыхательный и выдыхательный клапаны, соединение маски и трубки, выявляют повреждения на фильтре и сумке.

Таблица по видам и срокам

Вид огнетушителя, комплектующие

Срок годности (лет)

Эксплуатация

Без эксплуатации

ГП-5

1,5

3-5

ГП-7

1,5

12

ГП-7ВМ

1,5

12

ПДФ-2Д(ш)

1,5

10

ИП-4М

1,5

5

ИП-4М с вмонтированным патроном

1

1

ИП-4МК

1,5

5

ИП-6

1,5

5

Фильтрующая коробка

Несколько часов

Аналогично СИЗ

Маска

1,5

Аналогично СИЗ

Карандаш

1,5

Аналогично СИЗ

Хранение

Срок службы напрямую зависит от условий, в которых он хранится.

Без эксплуатации

Без эксплуатации СИЗ может храниться 10–12 лет, конкретный срок зависит от модели.

Период эксплуатации

После начала использования при правильном хранении и эксплуатации средство защиты прослужит 1,5-2 года, после чего его нужно списать. Но некоторые комплектующие, например фильтр, нужно менять регулярно, как только появится посторонний запах.

Условия хранения

Рекомендуется хранить СИЗ при соблюдении условий:

  1. Помещение должно быть оборудовано вентиляцией и аварийным освещением.
  2. Пол имеет твердое покрытие, нужно поддерживать чистоту и регулярно удалять пыль и загрязнения.
  3. Влажность – до 60%.
  4. Окна застеклены, оснащены солнцезащитным покрытием, установлены решетки.
  5. Периодически проводить дератизацию.
  6. Температурный режим +5…+15 °С. Важно защитить изделия от перепадов более чем на 5 градусов, иначе появится конденсат.

ВАЖНО! Недопустимо хранение СИЗ в одном помещении с химически активными, кислотными, легковоспламеняющимися объектами.

Техническое обслуживание

Чтобы СИЗ исправно функционировали отведенный период времени, необходимо проводить техническое обслуживание. Оно подразумевает проверки, осмотры потенциальными пользователями. Для разных типов проверки будут немного отличаться.

Такое мероприятие состоит из двух компонентов. Для фильтрующих потребуются следующие действия.

Визуальный осмотр на предмет наличия, целостности составляющих:

  1. Маска, лента оголовья должны быть без порезов, проколов. Чтобы определить недостатки, нужно слегка растянуть ее.
  2. Далее на предмет отсутствия царапин, сколов исследуется очковый узел.
  3. Проверяется наличие, состояние вдыхательного, выдыхательного клапанов, предохранительного экрана в клапанной коробке.
  4. Соединение маски и трубки должно быть плотным. Проверяют целостность накидной гайки, наличие прокладочного резинового кольца на ниппеле.
  5. Недопустимы ржавчина, вмятины на фильтрующей коробке.
  6. Сумка также должна быть целой, иметь лямки, застежки, поясную ленту, деревянное дно.

Не менее важна проверка на герметичность. Необходимо надеть маску, ладонью закрыть отверстие на дне коробки, попытаться вдохнуть воздух. Если это невозможно сделать, маска герметична. Если нет – СИЗ испорчено, требует замены.

Проверка изолирующего вида выполняется аналогично. Осмотру подвергаются:

  1. Проколы, порезы на шлем-маске недопустимы.
  2. Очковые узлы без царапин, сколов, трещин.
  3. Прочные крепления на соединительной трубке.
  4. Регенеративный патрон без ржавчины, вмятин, пробоин.
  5. Наличие, исправность пускового брикета.
  6. Дыхательный мешок без прорывов, проколов.
  7. Клапан избыточного давления исправен.
  8. Каркас без трещин, вмятин, крепление патрона прочное.

Проверка герметичности выполняется после сборки аналогично фильтрующему противогазу.

Виды

Общепринята классификация по типу конструкции, способу защиты – фильтрующие и изолирующие.

Фильтрующие

Состоят из фильтра, который защищает дыхательные пути, легкие от воздействия химических веществ, очищая воздух. Их недостаток – постоянная потребность в замене фильтров каждые несколько часов.

Виды: ГП-5 или ЕО-62 (снят с производства), ГП-7 (В, Б, К, КБ) ГП-21, ГП-75, УЗС ВК 320, УЗС ВК 600, ПДФ-2Д, ПДФ-2Ш, ПМГ-2.

Изолирующие

Изолирующие более универсальны, лучше защищают от воздействия химических веществ. Применяются в условиях недостатка кислорода. Их особенность и преимущество в том, что человек дышит не полученным из внешней среды, а заранее подготовленным чистым воздухом из специального источника. Недостаток – в ограниченном ресурсе баллона с воздухом, который обычно составляет около 3 часов.

Виды: ИП-4М с патроном РП-4-01, ИП-4МК с патроном РП-7 или РБ-7Б, ИП-6 с патроном РП-6, ПШ-1 (Б, С-20, Б-20, 20РВ, 40РВ).

Комплектующие

Комплектующие противогазов также имеют свои сроки годности.

Шлем-маска

Маска изготовлена из специальной прочной резины, которая при соблюдении условий будет годна в течение всего срока хранения средства защиты.

Например, панорамная маска ППМ-88 фирмы «Бриз» имеет гарантийный срок 6 лет, ШМП, ШМП-1 могут использоваться аналогичный период.

Поглощающая коробка

Фильтрующе-поглощающая коробка – составляющая средств защиты. При надлежащих условиях она сохраняет характеристики весь период годности СИЗ.

Фильтр

Фильтр (например ДОТ, ДП-2) – основа действия фильтрующих противогазов. Он призван очистить воздух из внешней среды, сделать его пригодным для вдыхания. Поэтому его нужно менять сразу после появления посторонних запахов.

Карандаш

Карандаш предотвращает образование конденсата на стеклах маски. Он имеет мыльную основу, поэтому истечение срока его эксплуатации приравнивается к самому изделию.

Можно ли использовать просроченные изделия?

Противогазы призваны защитить органы дыхания человека в экстремальных условиях, поэтому их надлежащее функционирование – залог сохранения жизни, здоровья.

Неиспользуемые СИЗ с истекшим сроком могут быть подвергнуты освидетельствованию, по результатам которого период эксплуатации продлят на 2,5 года. Когда пройдет это время, средства защиты подлежат списанию, передаче лицензированной организации для утилизации.

Полезное видео

Больше подробностей и нюансов:

popravu.club

Срок годности противогаза в 2019 году, сроки службы и эксплуатации

Противогаз – средство защиты дыхательных путей человека от отравляющего и радиоактивного воздействия отдельных веществ.

Для того, чтобы гарантировать себе полноценную защиту, средство защиту нужно правильно эксплуатировать и соблюдать срок годности противогаза.

Как хранить противогаз?

Конструкция противогаза состоит из двух частей: фильтрующей и изолирующей. Первая очищает воздух во время попадания зараженного воздуха, вторая – оберегает кожу от попадания на нее примесей.

Правильно организовать хранение средства защиты очень важно – пренебрежение базовыми правилами приведет к порче противогаза раньше времени или ухудшению его работы.

Основные рекомендации по эксплуатации следующие:

  1. Храните противогаз в помещении, имеющем систему вентиляции и оборудованным рабочим и аварийным освещением.
  2. Пол в помещении должен быть сделан из твердого, надежного материала. Не допускайте скопления пыли и других загрязнений, повышенной влажности (не более 60%).
  3. Окна должны быть застеклены, иметь решетки и обладать солнцезащитным покрытием.
  4. Оберегайте место хранения от проникновения грызунов.
  5. Оптимальный режим хранения – от 5 до 15 оС. Не допускайте, чтобы в течение дня температура менялась более чем на 5 оС – это приведет к появлению конденсата.
  6. Не храните рядом химически активные вещества, щелочные или кислотные препараты, а также легковозгораемые предметы.

Сами противогазы принято хранить в деревянном ящике, фильтрами кверху. Шлем хранится расправленным, не прикасаясь с другими масками.

Срок службы противогаза

Гарантийный срок хранения устанавливает производитель. Обычно он составляет 10 лет с момента изготовления.

По истечению срока риск возникновения микроповреждений, дефектов, трещин, появления ржавчины возрастает в разы.

Обращайте внимание на маркировку СИЗ. На противогазе должна стоять метка «ГП» (гражданский противогаз) или «ИП» (изолирующий противогаз) и цифра, которая поможет сориентироваться в сроках:

  1. ГП-5. Хранится до 5 лет, после первого использования срок сокращается до 2 лет.
  2. ГП-7 и ГП-7ВМ. Более надежные модели. Хранятся до 12 лет.
  3. ПДФ-2Д (ш). Разновидность противогаза для детей школьного возраста. Срок хранения до 10 лет.
  4. ИП-4М и ИП-6. Срок годности до 5 лет, патрона для него – 7 лет. Если патрон уже вмонтирован в противогаз, срок сокращается до одного года.

Если вы заметили, что упаковка противогаза за время хранения повредилась – обязательно изучите содержимое, возможно, средство защиты безвозвратно пришло в негодность.

Срок годности фильтра противогаза

Независимо от маркировки фильтрующей коробки, общий срок гарантии составляет 3-5 лет. Конкретный срок назвать невозможно, так как у каждого производителя он может разниться.

Но есть несколько ориентиров, которые дадут повод для замены фильтра:

  1. Под маской стоит отчетливый запах газа.
  2. Вес устройства поменялся из-за поглощения влаги.
  3. Фильтр эксплуатировался более 100 часов.

Срок годности фильтра можно узнать во время проверки самого противогаза с помощью экспериментального моделирования.

Сроки проверки противогазов

Если мы говорим о складском хранении, то на протяжении срока жизни СИЗ оно проходит несколько проверок:

  1. Первая – по окончанию срока гарантии.
  2. Вторая – спустя 5 лет после окончания гарантийного срока.
  3. Последующие – раз в 2 года.

Предельным же сроком хранения будет 15 лет, после чего противогаз утилизируется окончательно.

Процедура проверки защитного средства установлена МЧС РФ и проводится в специальных лабораториях. На 2019 год изменений в этой сфере не произошло.

Доставляют противогазы на проверку те организации, что их закупили. После истечения срока эксплуатации противогаза образцы убираются со склада и заменяются новыми моделями.

Утилизация противогаза

Выкидывать испорченный противогаз в помойку нельзя, так как они содержат вредные для природы вещества.

Для избавления от СИЗ следует составить акт на утилизацию. В акте указываете:

  1. Марку противогазов;
  2. Их количество;
  3. Номенклатурный номер для учета в бухгалтерии.

После его составления акт передается организации, у которой есть лицензия на эту деятельность.

Если заранее озаботиться своевременной проверкой противогазов и фильтров, можно избежать проблем в дальнейшем их использовании, а также причиненный вред здоровью.

Оформляйте все операции с СИЗ документально, а при повреждении устройство утилизируйте.

zaschita-prav.com

Время защитного действия по сдяв для гражданских противогазов гп-7, гп-5, гп-5м (мин.)

Наименование

АХОВ

Концентрация, мг/л

без ДПГ

с ДПГ-1

с ДПГ-2

Аммиак

5,00

0

30

60

Диметиламин

5,00

0

60

80

Хлор

5,00

40

80

100

Сероводород

10,00

25

50

50

Соляная кислота

5,00

20

30

30

Тетраэтилсвинец

2,00

50

500

500

Двуокись азота

1,00

0

30

0

Этилмеркаптан

5,00

40

120

120

Окись этилена

1,00

0

25

0

Метил хлористый

0,50

0

35

0

Окись углерода

3,00

0

40

0

Нитробензол

5,00

40

70

70

Фенол

0,20

200

800

800

Фурфурол

1,50

300

400

400

*Примечание: Значение 0 в таблице означает, что защита отсутствует.

Уход, сбережение, хранение

Поэтому противогаз нужно предохранять от ударов и других механических воздействий, при которых могут быть помяты металлические детали, в том числе фильтрующе-поглощающая коробка, повреждены шлем-маска (маска), разбито стекло. Особенно бережно следует обращаться с выдыхательными клапанами и без надобности не вынимать их из клапанной коробки. При загрязнении шлем-маски необходимо промыть ее водой с мылом, предварительно отсоединив фильтрующе-поглощающую коробку, затем протереть сухой чистой тряпкой и просушить. Особое внимание при этом надо обратить на удаление влаги (воды) из клапанной коробки. Противогаз, побывавший под дождем или намокший по другой причине, при первой возможности нужно вынуть из сумки, тщательно протереть и просушить на воздухе.

Хранить противогаз надо в собранном виде в сумке, в сухом помещении, на расстоянии не менее 3 м от отопительных устройств и приборов. При длительном хранении отверстие в дне коробки закрывается резиновой пробкой.

Респираторы

Респираторы представляют собой облегченное средство защиты органов дыхания от вредных газов, паров, аэрозолей и пыли. Широкое распространение они получили в шахтах, на рудниках, на химически вредных и запыленных предприятиях, при работе с удобрениями и ядохимикатами в сельском хозяйстве.

Респираторы делятся на два типа. Первый – это респираторы, у которых полумаска и фильтрующий элемент одновременно служат и лицевой частью. Второй – очищает вдыхаемый воздух в фильтрующих патронах, присоединяемых к полумаске.

По назначению подразделяются на противопылевые, противогазовые и газопылезащитные. Противопылевые защищают органы дыхания от аэрозолей различных видов, противогазовые – от вредных паров и газов, а газопылезащитные – от газов, паров и аэрозолей при одновременном их присутствии в воздухе.

В качестве фильтров в противопылевых респираторах используют тонковолокнистые фильтровальные материалы. Наибольшее распространение получили полимерные фильтровальные материалы типа ФП (фильтр Петрянова) благодаря их высокой эластичности, механической прочности, большой пылеемкости, а главное – из-за высоких фильтрующих свойств.

В зависимости от срока службы респираторы могут быть одноразового применения (ШБ-1 «Лепесток», «Кама», У-2К, Р-2), которые после отработки непригодны для дальнейшей эксплуатации. В респираторах многоразового использования предусмотрена замена фильтров.

Респиратор ШБ-1 «Лепесток» (рис. 4) предназначен для защиты органов дыхания от вредных аэрозолей в виде пыли, дыма, тумана. Он представляет собой легкую полумаску из тканевого материала ФПП (фильтр Петрянова из волокон полихлорвинила), являющуюся одновременно и фильтром. Поэтому в таком респираторе какие-либо клапаны отсутствуют. Воздух очищается всей поверхностью полумаски.

Рис. 4. Респираторы: ШБ-1 «Лепесток», «Кама», У-2К (Р-2)

Надо учитывать, что в таком респираторе при вдохе воздух движется в одном направлении, при выдохе – в противоположном. Получается как бы маятниковое его движение через ткань, что несколько снижает защитные свойства. Плотность прилегания обеспечивается с помощью резинового шнура, проходящего по всему периметру респиратора, алюминиевой пластинки, обжимающей переносицу, а также за счет электростатического заряда материала ФПП, который обеспечивает мягкое и надежное уплотнение (прилипание) респиратора по линии прилегания к лицу. Удерживается на лице двумя хлопчатобумажными лентами. Респиратор имеет малое сопротивление дыханию и малую массу – 10 г. Выпускается трех наименований: ШБ-1 «Лепесток-200», ШБ-1 «Лепесток40», ШБ-1 «Лепесток-5». Различаются они марками материала ФПП, а внешне – цветом наружного круга: «Лепесток-200» – белый, «Лепесток-40» – оранжевый, «Лепесток-5» – голубой. Цифры говорят о коэффициенте защиты в ПДК (200,40, 5) для частиц до 2 мкм.

Надо помнить, что он не защищает от паров и газов вредных, ядовитых, отравляющих веществ, органических растворителей и легковозгоняющихся веществ.

Респиратор противоаэрозольный «Кама» (рис. 4) служит для защиты органов дыхания от различных видов аэрозолей (растительных, животных, металлургических, минеральных, пыли синтетических моющих средств), находящихся в воздухе.

Респиратор У-2К (рис. 4). В гражданской обороне он получил наименование Р-2. Этот респиратор обеспечивает защиту органов дыхания от силикатной, металлургической, горнорудной, угольной, радиоактивной и другой пыли, от некоторых бактериальных средств, дустов и порошкообразных удобрений, не выделяющих токсичные газы и пары. Представляет собой фильтрующую полумаску, наружный фильтр которой изготовлен из полиуретанового поропласта, внутренняя его часть – из полиэтиленовой пленки.

При вдохе воздух проходит через всю наружную поверхность респиратора и фильтр, очищается от пыли и через клапаны вдоха попадает в органы дыхания. При выдохе воздух выходит наружу через клапан выдоха.

Для плотного прилегания респиратора к лицу в области переносицы имеется носовой зажим – фигурная алюминиевая пластина. Крепится при помощи регулируемого оголовья. Выпускается промышленностью трех ростов, которые обозначаются на внутренней подбородочной части полумаски. Определение роста производится путем измерения высоты лица человека, то есть расстояния между точкой наибольшего углубления переносья и самой нижней точкой подбородка. При величине изменения от 99 до 109 мм берут первый рост, от 109 до 119 мм – второй, от 119 мм и выше – третий.

Использовать У-2К (Р-2) целесообразно при кратковременных работах небольшой интенсивности и запыленности воздуха. Не рекомендуется применять, когда в атмосфере сильная влага. Надо остерегаться попадания на фильтрующую поверхность капель и брызг органических растворителей.

Простейшие средства защиты органов дыхания

Когда нет ни противогаза, ни респиратора, то есть средств защиты, изготовленных промышленностью, можно воспользоваться простейшими – ватно-марлевой повязкой и противопыльной тканевой маской (ПТМ). Они надежно защищают органы дыхания человека (а ПТМ кожу лица и глаза) от радиоактивной пыли, вредных аэрозолей, бактериальных средств, что предупредит инфекционные заболевания. Следует помнить, что от ОВ и многих СДЯВ они не защищают.

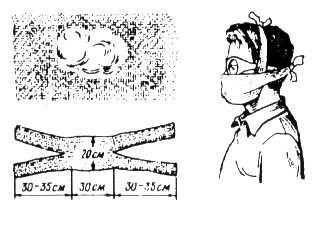

Рис. 5. Ватно-марлевая повязка

Ватно-марлевая повязка (рис. 5) изготавливается следующим образом. Берут кусок марли длиной 100 см и шириной 50 см; в средней части куска на площади 30х20 см кладут ровный слой ваты толщиной примерно 2 см; свободные от ваты концы марли по всей длине куска с обеих сторон заворачивают, закрывая вату; концы марли (около 30 – 35 см) с обеих сторон посредине разрезают ножницами, образуя две пары завязок; завязки закрепляют стежками ниток (обшивают). Если имеется марля, но нет ваты, можно изготовить марлевую повязку. Для этого вместо ваты на середину куска марли укладывают 5-6 слоев марли.

Для защиты глаз используют противопыльные очки.

Рис. 6. Противопыльная тканевая маска ПТМ-1

1 – корпус маски; 2 – смотровые отверстия; 3 – крепление; 4 – поперечная резинка; 5 – завязки,

Противопыльная тканевая маска ПТМ-1 (рис. 6) состоит из корпуса и крепления. Корпус делается из четырех-пяти слоев ткани. Для верхнего слоя пригодны бязь, штапельное полотно, миткаль, трикотаж, для внутренних слоев– фланель, бумазея хлопчатобумажная или шерстяная ткань с начесом (материал для нижнего слоя маски, прилегающего к лицу, не должен линять). Ткань может быть не новой, но обязательно чистой и не очень ношеной. Крепление маски изготавливается из одного слоя любой тонкой материи.

Средства индивидуальной защиты для детей

Долгое время для защиты органов дыхания, лица и глаз детей в возрасте от 1,5 до 17 лет от сильнодействующих ядовитых, отравляющих, радиоактивных веществ и бактериальных аэрозолей применялись противогазы ПДФ-7 (противогаз детский фильтрующий, тип седьмой), ПДФ-Д (дошкольный), ПДФ-Ш (школьный). Они имеют единую фильтрующе-поглощающую коробку ГП-5 и различаются лишь лицевыми частями.

На смену им промышленность стала изготавливать более совершенные противогазы ПДФ-2Д для детей дошкольного и ПДФ-2Ш - школьного возрастов. В комплект этих противогазов входят: фильтрующе-поглощающая коробка ГП-7к, лицевая часть МД-4, коробка с незапотевающими пленками и сумка. ПДФ-2Д комплектуется лицевыми частями 1-го и 2-го, ПДФ-2111 – 2-го и 3-го ростов. Масса комплекта: дошкольного – не более 750 г, школьного – не более 850 г. Фильтрующе-поглощающая коробка по конструкции аналогична коробке ГП-5, но имеет уменьшенное сопротивление вдоху (рис. 7).

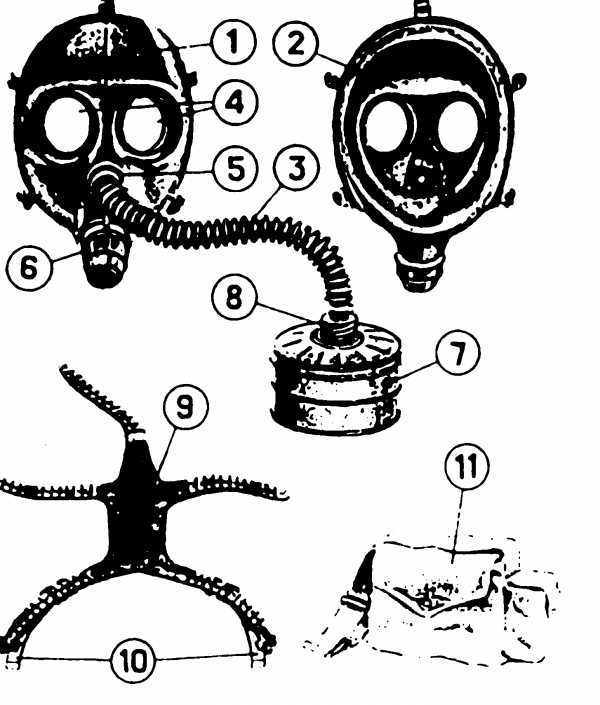

Рис. 7. Детский противогаз ПДФ-2ДПДФ-2ш)

1 – корпус; 2 – обтюратор; 3– соединительная трубка; 4 – очковый узел; 5 – узел клапана вдоха; 6 – узел клапана выдоха; 7 – фильтрующее-поглощающая коробка; 8 – накидная гайка; 9 – наголовник; 10 – гарантийные тесьмы; 11 – сумка.

Лицевая часть предохраняет органы дыхания от попадания в них зараженного воздуха, а также защищает глаза и лицо ребенка от воздействия вредных, ядовитых, отравляющих веществ, радиоактивной пыли, бактериальных аэрозолей. Состоит из корпуса (маска объемного типа с "независимым" обтюратором, отформованным как одно целое с ней) и соединительной трубки. Корпус лицевой части имеет очковый узел, узлы клапана вдоха и клапанов выдоха, наголовник. Соединительная трубка оканчивается накидной гайкой с ниппельным кольцом.

Наголовник способствует надежному закреплению лицевой части. Состоит из пяти лямок (лобной, двух височных, двух щечных), отформованных как одно целое с затылочной пластиной. На каждой из них с интервалом в сантиметр нанесены упоры, служащие для закрепления лямок в пряжках. У каждого упора – цифра, указывающая его порядковый номер. Лямки присоединяются к корпусу лицевой части пряжками с фиксаторами, что позволяет устанавливать лямки в определенном положении и предотвращать их выскальзывание.

Узел клапана вдоха состоит из патрубка с седловиной, на оси которой размещен резиновый лепесток. Узел клапанов выдоха – из двух пластмассовых седловин, двух резиновых лепестков и защитного экрана.

Противогаз носят в сумке с двумя отделениями: для фильтрующе-поглощающей коробки и лицевой части.

Подбирать и собирать противогаз для детей дошкольного и младшего школьного возрастов, а также надевать и снимать его должны только взрослые.

Рис. 8. Измерение вертикального и горизонтального обхватов головы

Подбираются противогазы таким же способом, как и противогаз ГП-7 для взрослых. Измеряют горизонтальный и вертикальный обхваты головы мерительной сантиметровой лентой, округляя значения до 5 мм. Горизонтальный обхват – размер головы по замкнутой линии, проходящей через надбровные дуги и наиболее выступающую часть затылка. Вертикальный – размер головы по замкнутой линии, проходящей через подбородок, щеки и макушку (рис. 8). По сумме двух измерений, используя таблицы 12.3 и 12.4, определяется типоразмер лицевой части: рост маски и положение (номера) упоров лямок наголовника. Номера упоров лямок в таблицах указаны в такой последовательности: первая цифра – номер упора лобной лямки, вторая - височных и третья – щечных.

Таблица 12.3 Таблица 12.4

ПРОТИВОГАЗ ПДФ-2Д

ПРОТИВОГАЗ ПДФ-2Ш

Сумма обхвата головы, мм

Рост

Положение упоров

Сумма обхвата головы, мм

Рост

Положение упоров

до 980

1

4-8-8

1035-1055

2

4-7-9

985-1005

1

4-7-8

1060-1080

2

4-7-8

1010-1030

1

3-6-7

1085-1105

2

3-6-7

1035-1055

1

3-5-6

1110-1130

2

3-5-6

1060-1080

2

4-7-8

1135-1155

2

3-4-5

1085-1105

2

3-6-7

1160-1180

3

3-5-6

1110-1130

2

3-5-6

1185-1205

3

3-4-5

1135-1155

2

3-4-5

1210-1230

3

3-3-4

1160-1180

2

3-3-4

1235-1255

3

3-2-3

1185-1205

2

3-2-3

1260-1280

3

3-1-2

1285-1305

3

3-1-1

*Примечание: если сумма горизонтального и вертикального обхватов головы превышает 1305 мм, то необходимо применять противогаз для взрослых ГП-7.

Как подготовить противогаз к эксплуатации? Проверить комплектность, целостность частей и узлов. Затем соединить лицевую часть с фильтрующе-поглощающей коробкой, завинтить накидную гайку соединительной трубки до отказа на горловину коробки, вставить незапотевающие пленки. Для этого следует полностью отогнуть края резиновых манжет очков, положить на стекло незапотевающую пленку и закрепить ее, переведя манжеты в прежнее положение. В заключение установить выбранные по таблице положения упоров лямок наголовника.

Теперь надо проверить правильность его сборки и подбора, а также герметичность. Порядок действий такой: надеть противогаз, закрыть ладонью отверстие в дне коробки и сделать плавный, глубокий вдох. Если воздух не проходит под маску, то лицевая часть подобрана верно, и противогаз собран правильно. Если же воздух при вдохе все же проходит, следует тщательно проверить правильность сборки и повторно – герметичность. Если и эго не дает положительных результатов, подтянуть на одно деление височные и щечные лямки или заменить лицевую часть на меньший рост.

Эффективность защиты зависит не только от исправности противогаза, но и от правильности и быстроты его надевания. На детей дошкольного и младшего школьного возраста их надевают взрослые в следующем порядке: ребенка ставят спиной к себе; снимают головной убор; убирают волосы со лба и висков; лицевую часть берут за височные и щечные лямки и прикладывают к лицу так, чтобы подбородок размещался в нижнем углублении обтюратора; движением рук вверх и назад от лица ребенка наголовник натягивается на голову; устраняются перекос лицевой части, подвороты обтуратора и лямок; застегиваются щечные пряжки, у детей дошкольного возраста завязываются гарантийные тесьмы; затем надевается головной убор.

При самостоятельном надевании противогаза дети школьного возраста должны с получением команды затаить дыхание и закрыть глаза, затем надеть лицевую часть и, убедившись в правильности ее надевания, сделать глубокий выдох открыть глаза и возобновить дыхание.

Снимают противогаз в такой последовательности: распускают щечные лямки, лицевую часть берут за узел клапанов выдоха, оттягивают вниз и движением руки вперед и вверх снимают.

Новые детские противогазы по эксплуатационным и физиологическим показателям имеют ряд преимуществ. У них снижено сопротивление дыханию на вдохе и давление лицевой части на голову, что позволяет увеличить время пребывания детей в противогазах. Конструкция лицевой части такова, что стало возможным уменьшить количество ростов до трех и тем самым облегчить подбор противогазов и обеспечение ими детей.

Детский респиратор Р-2д представляет собой фильтрующую полумаску с двумя клапанами вдоха и одним – – выдоха (с предохранительным экраном), оголовьем, состоящим из эластичных и нерастягивающихся тесемок, и носовым зажимом. Хранится респиратор в полиэтиленовом пакете. Размер его указывается на внутренней подбородочной части полумаски. Для подбора нужного размера измеряют высоту лица ребенка и затем пользуются данными, приведенными в таблице 12.5.

Таблица 12.5

Размер полумаски

Высота лица, мм

0

80-100

1

100-115

3

115-120

3

более 125

Высота лица – расстояние между точкой наибольшего углубления переносья и самой нижней точкой подбородка.

Для защиты глаз целесообразно надеть противопыльные очки.

studfiles.net

Воздействие противогаза на организм — МегаЛекции

При применении противогаза на организм человека действуют три фактора: сопротивление дыханию, вредное пространство и давление ли­цевой части на голову. Сопротивление дыханию измеряется разностью давлений воздуха в атмосфере и в пространстве под шлем-маской (маской) и выражается в миллиметрах водяного столба. Сопротивление дыханию зависит от филь­трующей поверхности и плотности противоаэрозольного фильтра, от площади фильтрации и толщины слоя, величины зерен активного угля, а также от скорости движения вдыхаемого воздуха, которая в свою оче­редь определяется количеством воздуха, потребляемого в минуту. Его количество зависит от характера физической нагрузки. В покое человек потребляет в минуту 9 л, в положении стоя — 12л, при ходьбе со скоро­стью 4 км/ч — 25, при беге со скоростью 12 км/ч — 64 л. Соответствен­но этому, сопротивление противогаза дыханию, когда человек находит­ся в покое, составляет около 20 мм вод.ст., а при беге возрастает до 250 мм вод.ст.

Вредным пространством в противогазе называется внутренний объ­ем всех полостей под корпусом лицевой части, где задерживается вы­дыхаемый воздух с повышенным содержанием углекислоты и водяных паров. При повторном вдохе "этот воздух примешивается к очищенному, поступающему из фильтрующе-поглощающей коробки. Уменьшение объема вредного пространства достигается конструкцией лицевой час­ти, расположением клапанов вдоха и выдоха, а также наличием подмасочника.

Воздействие лицевой части сводится к механическому давлению шлем-маски (маски) на лицо и голову, что вызывает болевые ощущения, к уменьшению остроты и величины поля зрения, затруднению речи, по­нижению слышимости, раздражению кожи лица. Отдельные эти явле­ния снижаются или устраняются вовсе наличием обтюратора, перего­ворного устройства и конструкцией очкового узла, а также правильным подбором шлем-маски (маски) и тренировкой пребывания в противога­зе.

Надежность противогаза



Определяется она защитной мощностью и герметичностью. Чем боль­ше защитная мощность противогаза, тем он надежнее в пользовании. При недостаточной герметичности ОВ, СДЯВ, РВ и бактериальные сред­ства могут проникнуть в органы дыхания, минуя фильтрующе-поглощающую коробку. Подсос зараженного воздуха может быть через вы­дыхательный клапан, в местах соединения отдельных частей противо­газа и там, где неплотно прилегает шлем-маска (маска) к голове.

Подсос через выдыхательный клапан возможен при загрязнении, ог­рубении или замерзании клапана. В современных противогазах подсос этим путем сведен к минимуму благодаря применению двух выдыха­тельных клапанов и другим техническим усовершенствованиям. Тем не менее, рекомендуется содержать выдыхательные клапаны в чистоте, уда­лять из них попавшие волосы и песчинки.

Подсос в местах соединения частей противогаза может произойти только в результате небрежной или неумелой сборки. Для исключения подсоса в местах соединения необходимо проверить наличие прокла­дочного и ниппельного колец, состояние герметизирующего венчика, накидную и навинтную гайки завинтить до отказа.

Подсос в полосе прилегания шлем-маски (маски) к голове возможен, если она слишком велика или неправильно надета. Для проверки про­тивогаза на герметичность необходимо надеть шлем-маску (маску), вы­нуть коробку из сумки, закрыть отверстие в дне коробки резиновой проб­кой (рукой) и сделать глубокий вдох. Если воздух под лицевую часть не проходит — значит противогаз исправен.

ГРАЖДАНСКИЕ ПРОТИВОГАЗЫ

Для защиты населения наибольшее распространение получили филь­трующие противогазы ГП-5 (ГП-5М) и ГП-7 (ГП-7В).

Гражданский противогаз ГП-5 предназначен для защиты человека от попадания в органы дыхания, на глаза и лицо радиоактивных, отравля­ющих, сильнодействующих ядовитых веществ и бактериальных средств. Принцип защитного действия основан на предварительной очистке (фильтрации) вдыхаемого воздуха от вредных примесей.

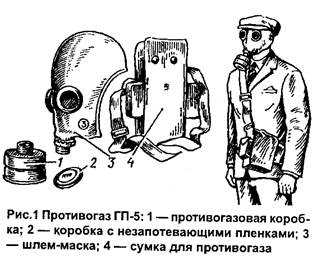

Противогаз ГП-5 (рис. I) состоит из фильтрующе-поглощающей коробки и лицевой части (шлем-маски) ШМ-62у. Она имеет 5 ро­стов (0, 1, 2, 3, 4). У него нет соедини­тельной трубки. Кроме того, в ком­плект входят сумка для противогаза и незапотевающие пленки. В комплект противогаза ГП-5М входит шлем-маска ШМ-ббМу с мембранной ко­робкой для переговорного устройства. В лицевой части сделаны сквоз­ные вырезы для ушных раковин, что обеспечивает нормальную слыши­мость.

Подгонка противогаза начинается с определения требуемого роста ли­цевой части. Рост лицевой части типа шлем-маски определяется по ве­личине вертикального обхвата головы путем ее измерения по замкну­той линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. До 63 см берут нулевой рост, от 63,5 до 65,5 см — первый, от 66 до 68 см — второй, от 68,5 до 70,5 — третий, от 71 см и более — четвертый.

Ростовочные интервалы шлем-масок гражданских и общевойсковых противогазов приведены в таблице, в мм. Таблица1.

Рост ШМ-62у, ШМ-41Му ШМ-66му ШМС
до 630 до 630 до 610
635-655 635-655 615-640
660-680 660-680 645-670
685-705 685 и более 675 и более
710 и более --- ---

Перед применением противогаз необходимо проверить на исправность и герметичность.

Осматривая лицевую часть, следует удостовериться в том, что рост шлем-маски соответствует требуемому. Затем определить ее целостность, обратив внимание на стекла очкового узла. После этого проверить кла­панную коробку, состояние клапанов. Они не должны быть покороблены, засорены или порваны. На фильтруюше-поглощающей коробке не должно быть вмятин, проколов, в горловине — повреждений. Обраща­ется внимание также на то, чтобы в коробке не пересыпались зерна пог­лотителя.

Противогаз собирают так. В левую руку берут шлем-маску за клапан­ную коробку. Правой рукой ввинчивают до отказа фильтрующе-поглощающую коробку навинтованной горловиной в патрубок клапанной ко­робки шлем-маски.

Новую лицевую часть противогаза перед надеванием необходимо про­тереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть.

При обнаружении в противогазе тех или иных повреждений их устра­няют, а при невозможности сделать это противогаз заменяют исправ­ным. Проверенный противогаз в собранном виде укладывают в сумку: вниз фильтрующе-поглощаюшую коробку, сверху — шлем-маску, кото­рую не перегибают, только немного подвертывают головную и боковую части так, чтобы защитить стекла очкового узла.

Пользование противогазом. Его носят вложенным в сумку. Плечевая лямка переброшена через правое плечо. Сама сумка — на левом боку, клапаном от себя.

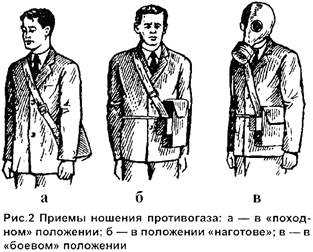

Противогаз может быть в положении: «походном», «наготове», «бое­вом» (рис. 2). В «походном» — когда нет угрозы заражения ОВ, СДЯВ, радиоактивной пылью, бакте-риальными средствами. Сумка на левом боку. При ходьбе она может быть немного сдвинута назад, чтобы не мешала движению руками. Верх сумки должен быть на уровне талии, клапан застег­нут. В положе­ние «наготове» противогаз пере­водят при угрозе заражения, пос­ле



информации по радио, теле­видению или по команде «Проти­вогазы готовь!» В этом случае сумку надо зак­репить поясной тесьмой, слегка подав

ее вперед, клапан отстегнуть, чтобы можно было быстро воспользоваться противогазом.

В «боевом» положении - лицевая часть надета. Делают это по команде «Газы!», по другим распоряжениям, а также самостоятельно при обна­ружении признаков того или иного заражения.

При переводе противогаза в «боевое» положение необходимо:

· задержать дыхание, закрыть глаза;

· снять головной убор и зажать его между коленями или положить рядом;

· вынуть шлем-маску из сумки, взять ее обеими руками за утолщен­ные края у нижней части так, чтобы большие пальцы рук были с наруж­ной стороны, а остальные — внутри. Подвести шлем-маску к подбо­родку и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очки пришлись против глаз;

· сделать полный выдох, открыть глаза и возобновить дыхание;

· надеть головной убор, застегнуть сумку и закрепить ее на тулови­ще, если это не было сделано ранее (рис. 3).





Противогаз считается над­етым правильно, если стекла очков лицевой части находят­ся против глаз, шлем-маска плотно прилегает к лицу.

Необходимость делать силь­ный выдох перед открытием глаз и возобновлением дыха­ния после надевания противо­газа объясняется

тем, что надо удалить из-под шлем-маски зараженный воздух, если он туда попал в момент надевания. При надетом противогазе следует дышать глубоко и равномерно. Не надо делать резких движе­ний. Если есть потребность бежать, то начинать это следует трусцой, постепенно увеличивая темп.

При пользовании противогазом зимой возможно огрубление (отвер­дение) резины, замерзание стекол очкового узла, смерзание лепестков клапанов выдоха или примерзание их к клапанной коробке. Для пред­упреждения и устранения перечисленных неисправностей необходимо: при нахождении в незараженной атмосфере периодически обогревать лицевую часть противогаза, помещая ее за борт пальто. Если до надева­ния шлем-маска все же замерзла, следует слегка размять ее и. надев на лицо, отогреть руками до полного прилегания к липу. При надетом про­тивогазе обязательно предупреждать замерзание клапанов выдоха- обог­ревая время от времени клапанную коробку руками, одновременно про­дувая (резким выдохом) клапаны выдоха.

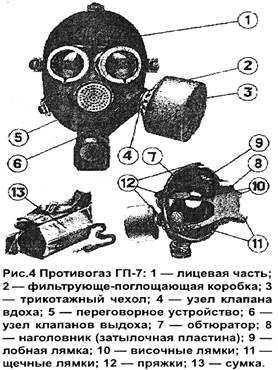

Гражданский противогаз ГП-7 — одна из последних и самых совершен­ных моделей. В реальных условиях он обеспечивает высокоэффектив­ную защиту от паров отравляющих веществ нервно-паралитического дей­ствия (типа зарин, зоман и др.), общеядовитого действия (типа хлорциан, синильная кислота и др.), радиоактивных веществ (радионуклидов йода и его органических соединений (типа йодистый метил и др.) до б часов. От капель отравляющих веществ кожно-нарывного действия.





Лицевую часть МГП из­готавливают трех ростов. Состоит из маски объемно­го типа с «независимым» обтюратором за одно целое с ним, очкового узла, пере­говорного устройства (мем­браны), узлов клапана вдоха и выдоха, обтекателя, наголовника и прижимных колец - для закреп­ления незапотевающих пленок.

«Независимый» обтюратор представляет собой полосу тонкой резины и служит для создания надежной герметизации лицевой части на голове. В свою очередь герметизация достигается за счет плотного при­легания обтюратора к лицу, а во-вторых, из-за способности обтюрато­ра растягиваться независимо от корпуса маски. При этом механичес­кое воздействие лицевой части на голову очень незначительно.

Наголовник предназначен для закрепления лицевой части. Он име­ет затылочную пластину и 5 лямок: лобную, 2 височные, 2 щечные. Лобная и височные присоединяются к корпусу маски с помощью трех пластмассовых, а щечные - с помощью металлических «самозатяги­вающихся» пряжек. На каждой лямке с интервалом в 1 см нанесены упоры ступенчатого типа, которые предназначены для надежного за­крепления их в пряжках. У каждого упора имеется цифра, указываю­щая его порядковый номер. Это позволяет точно фиксировать нужное положение лямок при подгонке маски. Нумерация цифр идет от свободного конца лямки к затылочной пластине.

На фильтрующе-поглощающую коробку надевается трикотажный че­хол, который предохраняет ее от грязи, снега, влаги, грунтовой пыли (грубодисперсных частиц аэрозоля).

Принцип защитного действия противогаза ГП-7 и назначение его основных частей такие же, как и в ГП-5. Вместе с тем ГП-7 по сравне­нию с ГП-5 имеет ряд существенных преимуществ как по эксплуата­ционным, так и по физиологическим показателям. Например, умень­шено сопротивление фильтрующе-поглощающей коробки, что облег­чает дыхание. Затем, «независимый» обтюратор обеспечивает более надежную герметизацию и в то же время уменьшает давление лицевой части на голову. Снижение сопротивления дыханию и давления на го­лову позволяет увеличить время пребывания в противогазе. Благода­ря этому им могут пользоваться люди старше 60 лет, а также больные люди с легочными и сердечно-сосудистыми заболеваниями.

Наличие у противогаза переговорного устройства (мембраны) обес­печивает четкое понимание передаваемой речи, значительно облегча­ет пользование средствами связи (телефоном, радио).

Подбор лицевой части необходимого типоразмера ГП-7 осуществля­ется на основании результатов измерения мягкой сантиметровой лен­той горизонтального и вертикального обхватов головы. Горизонталь­ный обхват определяется измерением головы по замкнутой линии, про­ходящей спереди по надбровным дугам, сбоку на 2-3 см выше края ушной раковины и сзади через наиболее выступающую точку головы. Вертикальный — измерением головы по замкнутой линии, проходя­щей через макушку, щеки и подбородок. Измерения округляются с точ­ностью до 5 мм. По сумме двух измерений устанавливают нужный ти­поразмер (см. таблицу) — рост маски и пол­ожение (номер) упоров лямок наголовни­ка, в котором они зафиксированы. Первой цифрой указывается номер лобной лямки, второй — височных, третьей — щечных (таблица 2.).

Таблица 2.

Рост лицевой части
Положение упоров лямок ГП-7 ГП-7В 4-8-8 3-7-8 3-7-8 3-6-7 3-6-7 3-5-6 3-4-5
ГП-7МВ ПМК 4-8-6 3-7-6 3-7-6 3-6-5 3-6-5 3-5-4 3-4-3
Сумма горизонтального и вертикального обхватов головы, мм До 1185 1190-1210 1215-1235 1240-1260 1265-1285 1290-1310 1310 и более
Примечание: ПМК – противогаз малогабаритный коробочный

Перед надеванием необходимо убрать во­лосы со лба и висков. Их попадание под об­тюратор приведет к нарушению герметич­ности. Поэтому женщинам следует гладко зачесать волосы назад, заколки, гребешки, шпильки и украшения снять.

Для правильного надевания ГП-7 надо взять лицевую часть обеими руками за щеч­ные лямки так, чтобы большие пальцы за­хватывали их изнутри. Затем фиксируют подбородок в нижнем углублении обтюра­тора и движением рук вверх и назад натя­гивают наголовник на голову и подтягива­ют до упора щечные лямки.

Противогазы ГП-7 транспортируются и хранятся на складах в заводской укупорке — в деревянных ящиках по 20 комплектов в каждом. Лицевые части укладываются в ящики в следующем ростовом ассортимен­те: 1 роста - 8 шт., 2 роста — 8 шт., 3 ро­ста — 4 шт. Для сохранения формы в лице­вую часть вставляется вкладыш. Каждая ли­цевая часть находится в полиэтиленовом пакете.





Противогаз ГП-7В (рис. 5) отличается от ГП-7 тем, что в нем лицевая часть МГП-В име­ет устройство для приема воды. Резиновая трубочка проходит через маску. С одной стороны человек берет ее в рот, а с дру­гой навинчивается фляга с во­дой. Таким образом, не снимая противогаза, можно утолить жажду.



Противогаз ГП-7ВМ (рис. 6) отличается от противогаза ГП-7В тем, что маска М-80 имеет очковый узел в виде трапециевидных изогнутых стекол, обеспечивающих воз­можность работы с оптичес­кими приборами.

Противогаз ГП-7ВМ (рис. 6) отличается от противогаза ГП-7В тем, что маска М-80 имеет очковый узел в виде трапециевидных изогнутых стекол, обеспечивающих воз­можность работы с оптичес­кими приборами.

ИЗОЛИРУЮЩИЕ ПРОТИВОГАЗЫ

Изолирующие противогазы в отличие от фильтрующих полностью изо­лируют органы дыхания от окружающей среды. Дыхание в них совершает­ся за счет запаса кислорода, находящегося в самом противогазе. Изолиру­ющими противогазами пользуются тогда, когда невозможно применить фильтрующие, в частности, при недостатке кислорода в окружающей сре­де, при очень высоких концентрациях ОВ, СЯДВ и других вредных ве­ществ, при работе под водой.

ИП-4, ИП-4М, ИП-4МК, ИП-5



На предприятиях, деятельность которых связана с производством, ис­пользованием или транспортировкой СДЯВ. при авариях, стихийных бед­ствиях, диверсиях возможны случаи заражения обширных территорий высокими концентрациями вредных веществ и на длитель­ное время. Все это создает боль­шие трудности в проведении спасательных и других неот­ложных работ, так как требует­ся обеспечить защиту органов дыхания людей, работающих в зоне заражения. В таких случа­ях применяют изолирующие противогазы ИП-4, ИП-4М, ИП-4МК, ИП-5 (рис, 14), кото­рые обеспечивают защиту орга­нов дыхания, глаз и кожи лица от любых СДЯВ, независимо от свойств и концентрации. Они позволяют работать даже там, где полностью отсутствует кис­лород воздуха. Противогаз ИП-4МК используется в непригод­ной для дыхания атмосфере, в том числе содержащей хлор (до 10%), ам­миак, сероводород.

Комплектуется регенеративными патронами в коли­честве 5 штук. Может применяться вместе с защитным костюмом. С по­мощью противогаза ИП-5 можно выполнять легкие работы под водой на глубине до 7 м.

Принцип работы основан на выделении кислорода из химических ве­ществ при поглощении углекислого газа и влаги, выдыхаемых челове­ком.

Изолирующие противогазы состоят из лицевой части, регенератив­ного патрона, дыхательного мешка и сумки. Кроме того, в комплект вхо­дят незапотевающие пленки и по желанию потребителя могут поставляться утеплительные манжеты.

Лицевая часть предохраняет органы дыхания от воздействия окружа­ющей среды, направляет выдыхаемый воздух в регенеративный патрон и подводит очищенную от углекислого газа и обогащенную кислородом газовую смесь к органам дыхания, а также защищает глаза и лицо.

В изолирующем противогазе ИП-4 лицевая часть ШИП-2б(к) имеет обтюратор, а соединительная трубка наглухо прикреплена к шлем-мас­ке, кроме того, на соединительной трубке имеется защитный чехол с козырьком.

В изолирующих противогазах ИП-4М, ИП-4МК лицевая часть — мас­ка МИА-1. Она отличается от шлем-маски ШИП-2б(к) наличием пере­говорного устройства и подмасочника.

В лицевой части ШИП-М изолирующего противогаза ИП-5 имеется подмасочник, который уменьшает пространство под шлемом, что сни­жает запотевание стекол очков, а специальная система крепления повы­шает герметичность его при работе под водой.

Регенеративный патрон обеспечивает получение кислорода для ды­хания, поглощения углекислого газа и влаги из выдыхаемого воздуха. Корпус патрона снаряжен регенеративным продуктом, в котором уста­новлен пусковой брикет.

Серная кислота, выливающаяся при разрушении встроенной ампулы, разогревает регенеративный продукт, и тем самым интенсифицирует его работу. Кроме того, пусковой брикет обеспечивает выделение кислоро­да, необходимого для дыхания в первые минуты.

Дыхательный мешок служит резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого регенеративным патроном. На нем рас­положены флянцы, с помощью которых присоединяются регенератив­ный патрон и клапан избыточного давления. Последний выпускает лиш­ний воздух из системы дыхания, а также необходим для того, чтобы поддерживать в дыхательном мешке нужный объем газа под водой. В противогазе ИП-5 в случае нехватки газовой смеси на вдох при работе под водой предусмотрено приспособление дополнительной подачи кис­лорода.

Сумка предназначена для хранения и переноски противогаза.

Так как лицевая часть изолирующего противогаза не обладает доста­точными термозащитными свойствами, то работать в нем рекомендует­ся с надетым на голову капюшоном защитного костюма.

Запас кислорода и регенеративном патроне позволяет выполнять ра­боты в изолирующем противогазе при тяжелых физических нагрузках в течение 45 мин, при средних — 70 мин, а при легких или в состоянии относительного покоя -- 3 часа.

Непрерывно работать в изолирующих противогазах со сменой регенеративных патронов допустимо 8 часов. Повторное пребывание в них разрешается только после 12-часового отдыха. Периодическое пользо­вание противогазом — по 3-4 часа ежедневно в течение двух недель.

Противогазы ИП-4 и ИП-5 надежно работают в интервале темпера­тур от -40°С до +40°С.

Необходимо помнить, что к работе в изолирующих противогазах до­пускаются лишь лица, прошедшие медицинское освидетельствование, курс обучения и тренировок.

Противопоказанием являются все формы туберкулеза легких, тиреотоксикоз и другие формы эндокринной недо­статочности любой степени, остаточные явления после закрытой трав­мы мозга, нейроинфекции, глаукома, воспалительные заболевания ор­ганов дыхания, а также заболевания кожи головы (дерматиты, фурунку­лез, экзема).

При эксплуатации изолирующих противогазов необходимо соблюдать следующие требования: число лиц, одновременно работающих в про­тивогазах в одном помещении, должно быть не менее двух, и с ними надо непрерывно поддерживать связь.

Запрещается пользоваться неопломбированными (не опечатанными) регенеративными патронами и изолирующими противогазами, присту­пать к работе, если не вступил в действие пусковой брикет. Нельзя до­пускать полную отработку регенеративного патрона (признаки — сла­бое наполнение дыхательного мешка, затруднительность полного вдоха при работе с прежней интенсивностью, плохое самочувствие), повтор­но использовать противогаз (после снятия лицевой части) без замены регенеративного патрона. Совершенно недопустимо смазывать детали и соединения любыми маслами и смазками.

При пользовании изолирующим противогазом нарушение состава воз­духа может привести к отравлению углекислым газом или к кислород­ному голоданию.

Опасность отравления углекислым газом может возникнуть при воз­растании его содержания во вдыхаемом воздухе. Это может получиться при некондиционности вещества регенеративного патрона, что в свою очередь является результатом либо небрежного хранения, либо упот­ребления ранее использованного регенеративного патрона. Симптома­ми отравления углекислым газом являются: головная боль, одышка, потеря сил, затемнение и затем полная потеря сознания. Первая помощь обычно заключается в том, чтобы дать возможность пострадавшему ды­шать свежим воздухом.

Появляется кислородное голодание внезапным, наступающим без вся­ких предвестников обмороком. Если обморок будет своевременно заме­чен, то он опасности не представляет, ибо как только с пострадавшего будет снят шлем, с первым вдохом чистого воздуха человек приходит в чувство. В случае неоказания пострадавшему помощи острое кислород­ное голодание грозит гибелью.

Сопротивление дыханию при пользовании изолирующим противогазом остается в пределах норм. Увеличение сопротивления наступает только в неисправных противогазах, в частности при переполнении ды­хательного мешка в случае неисправности клапана избыточного давле­ния.

Изолирующие противогазы хранятся в специальных мешках, опеча­танных пломбой. В процессе хранения они подвергаются периодичес­кому техническому обслуживанию.

Отработанные регенеративные патроны, пусковые брикеты и брике­ты дополнительной подачи кислорода подлежат обязательному уничто­жению, о котором составляется акт специально назначенной комиссией. Их или сжигают, или растворяют содержимое вещества в воде.

Перед сжиганием патроны и брикеты следует сложить в заранее под­готовленную яму, обложить хворостом или сухими, мелко наколотыми дровами (нельзя использовать бензин, керосин или другие горючие жид­кости). После этого сразу же отойти в сторону и укрыться так, чтобы обезопасить себя от действия высокой температуры, образующейся при горении. Нельзя подходить к костру, пока полностью не прекратится горение. По окончании яму засыпают землей.

Возможен другой вариант. Можно вещества растворить в воде. Их опускают в водоем, но в тот, который разрешен для загрязнения. Если выделение пузырьков газа прекратилось, процесс разложения закончил­ся.

Вскрывать корпуса регенеративных патронов и уничтожать находя­щиеся в них и брикетах вещества следует в защитных очках, резиновых перчатках и защитном фартуке.

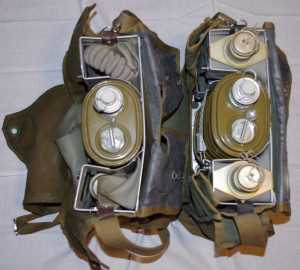

Кислородный изолирующий противогаз КИП-8

Этот аппарат предназначен для защиты органов дыхания и глаз чело­века при выполнении работ, связанных, главным образом, с тушением пожаров и действиями в среде, непригодной для дыхания. Он находит­ся на оснащении, как правило, противопожарных подразделе­ний, иногда используется спе­циализированными аварийно-спасательными формирования­ми (рис. 15).

Сложность применения КИП-8 состоит в том, что каж­дый раз после работы он нуж­дается в замене кислородного баллона и переснаряжении ре­генеративного патрона. Это должны выполнять специалисты в стационарных условиях, созданных на сегодня в пожарных ко­мандах.

Противогаз представляет собой аппарат с замкнутым циклом дыха­ния, регенерацией газовой смеси и подпиткой ее кислородом из специ­ального баллона. В его состав входят: лицевая часть МИГТ-1. клапанная коробка, дыхательный мешок с предохранительным.

клапаном, регене­ративный патрон РП-8, кислородный баллон с вентилем, блок легочно­го автомата и редуктор, устройство звукового сигнала, выносной мано­метр, гофрированные трубки вдоха и выдоха, корпус с крышкой и рем­нями. Кроме того, в комплект входит набор инструмента и запасных час­тей. Все его узлы, за исключением клапанной коробки с лицевой час­тью, гофрированных трубок и манометра, размещены в жестком метал­лическом корпусе с открывающейся крышкой.

Сопротивление дыханию системы противогаза со снаряженным пат­роном ХПИ (химический поглотитель известковый) при легочной вен­тиляции 30 л/мин на вдохе с выключенным звуковым сигналом состав­ляет не более 35 мм вод.ст., с включенным — не более 250, на выдохе — не более 40.

Емкость кислородного баллона — 1 л, рабочее давление — 200 кгс/см2. Непрерывная подача кислорода при давлении в баллоне 200— 30 кгс/см2 — 1,4 ± 0,2 л/мин.

Производительность легочного автомата при пользовании им как кла­паном аварийной подачи кислорода — не менее 40 л/мин.

Дыхательный мешок является резервуаром для необходимого коли­чества воздуха, обогащенного кислородом, которым обеспечивается нор­мальное дыхание человека. Сопротивление открытию предохранитель­ного клапана мешка при постоянном потоке 1,4 ± 0,2 л/мин — 15 - 30 мм вод.ст.

Сопротивление открытию легочного автомата при отсосе из дыхатель­ного мешка 6 л/мин — 20 — 35 мм вод.ст.

Продолжительность действия регенеративного патрона РП-8 — не ме­нее 2 ч. Перерыв в работе не влияет на защитную мощность химпоглотителя. Сменить патрон во время работы в противогазе невозможно.

Габариты: 450 х 345 х 160 мм. Масса - около 10 кг.

Противогаз КИП-8 работает по замкнутой (круговой) схеме. При вы­дохе газовая смесь из лицевой части проходит через клапан выдоха, гоф­рированную трубку, регенеративный патрон, наполненный ХПИ, кото­рый очищает выдыхаемую газовую смесь, поглощая углекислый газ. Да­лее очищенная газовая смесь идет в дыхательный мешок, где обогаща­ется кислородом, поступающим через дюзу легочного автомата из кис­лородного баллона.

При вдохе обогащенная кислородом газовая смесь из дыхательного мешка через устройство звукового сигнала, гофрированную трубку и клапан вдоха поступает под лицевую часть.

В случае, если кислорода, подаваемого через дюзу на вдох не хватает и в дыхательном мешке создается разряжение (20 — 30 мм под.ст.), от­крывается клапан легочного автомата и через него подается недостаю­щее количество кислорода. Если же в дыхательном мешке окажется из­быточное количество газовой смеси, то последняя стравливается через предохранительный клапан в атмосферу.

В аварийных случаях подача кислорода в дыхательный мешок может производиться ручным байпасом. При нажатии на его кнопку открыва­ется клапан легочного автомата и кислород поступает из баллона через редуктор в дыхательный мешок.

Запас кислорода в баллоне контролируется при помощи выносного манометра.

Звуковой сигнал (типа свисток) срабатывает в двух случаях: если вентиль кислородного баллона окажется закрытым или давление в кисло­родном баллоне менее 35 — 20 кгс/см3.

К пользованию противогазом КНП-8 допускаются только лица, про­шедшие медицинское освидетельствование, не имеющие противопока­заний для работы в кислородных изолирующих аппаратах и получив­шие специальную подготовку, которая заключается в изучении устрой­ства, порядка и правил работы в противогазе данного типа, получении навыков в технической их проверке на исправность. Кроме того, с бой­цами, пользующимися КИП-8, проводятся систематические трениров­ки.

Работать в противогазе можно в течение 90 — 100 мин, в зависимос­ти от ее напряженности. Тяжелую работу надо непременно чередовать с крат­ковременным отдыхом. Дыхание должно быть ровным и достаточно глубоким. Частые и неглубокие вдохи ведут к тому, что в подмасочном пространстве постоянно будет оставаться воздух, насыщенный углекис­лым газом. Это, естественно, скажется на самочувствии и работоспо­собности.

Не менее важно постоянно следить за показаниями манометра, чтобы знать, сколько кислорода осталось в баллоне, можно ли продолжать ра­боту или пора выходить из задымленной зоны.

Хранятся противогазы в собранном виде в помещении с умеренной влажностью— 50 — 60%, при температуре +3°С до +20°С, обязательно предохраняя резину от солнечных лучей и тепла отопительных прибо­ров.

Изолирующие дыхательные аппараты (ИДА)

Нужно иметь в виду, что изолирующие противогазы представляют собой только одну группу из общего перечня изолирующих дыхатель­ных аппаратов. Ко второй группе относятся кислородные изолирующие противогазы и приборы (КИП-8), кислородные респираторы и самоспасатели, которыми оснащаются подразделения противопожарной службы, личный состав горно- и газоспасателей.

В этих аппаратах кислород находится в сжатом состоянии в металли­ческих баллонах, откуда он подается для дыхания особым механизмом. Следовательно, количество его строго ограничено. Однако они получи­ли наибольшее распространение в народном хозяйстве. К преимущест­вам этого вида ИДА относятся экономное расходование кислорода, вы­сокое удельное время защитного действия (на 1 кг массы), благоприят­ные условия дыхания, постоянная готовность к применению

Основные характеристики ИДА

Таблица 7.

  КИП-8 Р-30 Р-12м РВЛ-1 Урал-7 Р34
Время защитного действия, ч
Условный запас кислорода, л
Масса, кг 9,8

Есть дыхательные аппараты, в которых вместо сжатого кислорода используется жидкий. Они отличаются тем, что в них сжиженный газ хранится в металлическом резервуаре, стенки которого снаружи пок­рыты слоем теплоизолирующего материала. Сжиженный кислород за­ливают в резервуар непосредственно перед началом работы. Один литр жидкого кислорода образует 850 л газообразного, т.е. в 4 раза больше, чем из баллона со сжатым кислородом. Кажется, очень удобно. Одна­ко такие аппараты не получили широкого распространения из-за про­блемы хранения жидкого кислорода (температура кипения -183°С) и необходимости быстрого снаряжения непосредственно перед приме­нением.

Кислородные респираторы и спасатели, приведенные в таблице, по своей конструкции и принципу действия аналогичны КИП-8. Отличие заключается в том, что у КИПов есть шлем-маска, а у респираторов и спасателей ее нет. Она заменена мундштучной коробкой с резиновым загубником и носовым зажимом.

Представляют интерес и дыхательные аппараты на сжатом воздухе. Для газоспасательной службы промышленностью выпускается универ­сальный аппарат ВЛАДА, который оснащается одним или двумя бал­лонами сжатого воздуха и легочно-автоматическими клапанами. Эти аппараты обладают большим преимуществом по сравнению с кисло­родными. Они просты по конструкции, надежны и удобны в эксплуа­тации. В них отсутствуют химические поглотители и кислород. При­меняемая в них открытая схема дыхания позволяет полностью исклю­чить возможность скопления окиси углерода (углекислого газа).

Недостатком аппаратов является их относительно большая масса при сравнительно небольшом сроке защитного действия.

Технические характеристики аппаратов ВЛАДА

Таблица 8.


Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Действие - противогаз - Большая Энциклопедия Нефти и Газа, статья, страница 1

Действие - противогаз

Cтраница 1


Действие противогазов основано на одном из следующих химических процессов: а) гидролиз и нейтрализация продуктов гидролитического разложения; б) нейтрализация основных ядов кислыми поглотителями; в) поглощение ядов с образованием комплексных соединений; г) окисление ядов и поглощение продуктов их окисления.  [2]

Срок действия противогаза зависит от концентрации вредных паров в воздухе, температуры, влажности воздуха и физической нагрузки лица, пользующегося противогазом.  [3]

Продолжительность действия противогаза при концентрации насыщающих паров ( 20) - 25 часов.  [4]

Ориентировочные сроки действия противогазов даны в прилагаемой к ним инструкции. В табл. 3 указаны марки коробок промышленных противогазов и дан перечень вредных веществ, от которых они защищают.  [6]

На процессе адсорбции основано действие противогаза, изобретенного академиком Н. Д. Зелинским ( 1861 - 1953) в период первой мировой войны, когда немцы начали применять на полях сражений хлор и другие отравляющие вещества. Помещенный в противогаз активированный уголь поглощает многие отравляющие вещества.  [7]

При отсутствии чистого воздуха в радиусе действия противогаза ПШ - применяются противогазы ПШ-2, которые позволяют производить работы на расстоянии 30 - 40 м от места забора чистого воздуха. В противогазе ПШ-2 чистый воздух подается под маску воздуходувкой, входящей в комплект противогаза, работа которой может производиться вручную или механически.  [8]

При отсутствии чистого воздуха в радиусе действия противогаза ПШ-1 применяются противогазы ПШ-2, которые позволяют производить работы на расстоянии 30 - 40 м от места забора чистого воздуха. В противогазе ПШ-2 чистый воздух подается под маску воздуходувкой, входящей в комплект противогаза, работа которой может производиться вручную или механически.  [9]

При отсутствии чистого воздуха в радиусе действия противогаза ПШ-1 применяются противогазы ПШ-2, которые позволяют производить работы на расстоянии 30 - 40 м от места забора чистого воздуха. В противогазе ПШ-2 чистый воздух подается под маску воздуходувкой, входящей в комплект противогаза, работа которой может производиться вручную или механически.  [10]

Фильтрующий противогаз был впервые сконструирован знаменитым русским химиком Н. Д. Зелинским во время первой мировой войны. Действие противогаза основано на том, что вредные газы задерживаются в коробке противогаза поглотительной массой, состоящей из активированного угля и различных химических поглотителей, состав которых зависит от природы газов, подлежащих поглощению.  [11]

В зависимости от содержания вредных веществ в воздухе, его температуры, скорости и влажности время защитного действия противогаза различно и колеблется от 30 до 360 мин. Ориентировочные сроки действия противогазов даны в прилагаемой к ним инструкции. В табл. 6.1. указаны марки коробок промышленных противогазов и дан перечень вредных веществ, которые они улавливают.  [13]

Газоспасательные части обеспечивают контроль за наличием на рабочих местах газозащитных средств, следят за состоянием противогазов, находящихся в пользовании, заменяют отработанные коробки новыми, ремонтируют газозащитные средства. Для ремонта и проверки действия противогазов при газоспасательных частях имеются специальные мастерские.  [14]

Страницы:      1    2

www.ngpedia.ru

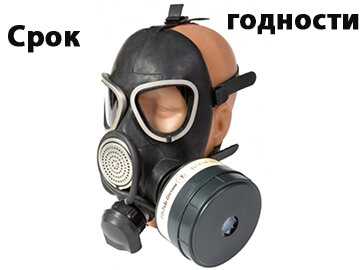

Срок годности противогаза

В случае загрязнения воздуха вредными для человека веществами, применяется удобное средство защиты органов дыхания, лица и глаз – противогаз. Его производство рассчитано на большое количество населения для спасения людей в случае химической атаки, техногенной катастрофы или чрезвычайной ситуации, которые опасны для человека удушающим воздействием со смертельным исходом или возникновением опасных болезней. Противогаз используется иногда при участии работников МЧС в ликвидации аварий на промышленных предприятиях, где произошел выброс или утечка отравляющих веществ.

Период хранения

Служебный период средства собственной защиты дыхательных путей должен быть рассчитан исходя из срока хранения и гарантийного срока, а также должен быть, усчитан реальный период службы в повседневных промышленных средах.

Изготовитель даёт разный гарантийный период на запчасти средств индивидуальной защиты дыхательных путей, так как фильтры должны меняться намного чаще, чем остальные детали. Такой период всегда определяется производителем.

Нечастое использование и длительность хранения вызывают постепенный износ материалов всех компонентов противогаза. Повреждения в нем могут отразиться возникновением заболевания или отравлением человека, который будет им пользоваться. Для обеспечения хорошей защиты от вредных веществ нужно знать, сколько времени он будет годен.

На складах накоплено множество гражданских противогазов, срок хранения которых составляет 10 лет. После проверки и рассмотрения состояния противогазов период годности противогазов может быть увеличен еще на 2,5 года.

Время эксплуатации

Время, на протяжении которого противогаз считается годным, рассчитывается из гарантийных сроков хранения с учетом реальных сроков использования в производственных условий. Производители устанавливают разный срок хранения деталей и заменяемых комплектующих элементов СИЗ. Гарантийный срок складского хранения с фильтрующими элементами для большей части изделий составляет 3 года, а при эксплуатации – 2 года с момента начала пользования.

Эти средства индивидуальной защиты, выданные как дежурные, должны быть списаны после 2 лет независимо от их эксплуатации. На шланговые противогазы производителем установлена пригодность на протяжении 3 лет.

Период использования дыхательных аппаратов, в которых предусмотрен сжатый воздух, составляет до 10 лет при времени эксплуатации по гарантии 1 год, со сроком хранения – 1,5 года.

Дыхательные аппараты, которые работают по принципу закрытой схемы дыхания, устанавливается годность до 5 лет, с гарантией использования при эксплуатации 1,5 года и сроке хранения по гарантии 1 год.

Годность комплектующих деталей

При изготовлении частей противогаза на каждую коробку наноситься маркировка специальной несмываемой краской. В ней закодирована информация об условном знаке завода изготовителя, квартале и годе снаряжения. Также в ней имеется индекс изделия, например ГП-5.

Нанесенная на фильтрующую коробку маркировка содержит следующую информацию:

  • первые две цифры говорят о месяце изготовления;
  • вторые две цифры обозначают год изготовления;
  • последние две цифры свидетельствуют о номере партии.

Маркировка фильтров типа М и СО содержит массу коробки с резиновой прокладкой и колпачком. При поставке партии товара паспорт в каждую коробку не вкладывают. Вместо него оформляется общий документ – формуляр на поставку партии коробок, в котором есть подпись представителя заказчика.

Для отдельных ГП частей можно продлить срок годности. Коробки гражданских противогазов бывают двух видов: фильтрующие и фильтрующе-поглощающие. По-другому их еще называют противогазные или комбинированные фильтры. Для надежности в случае быстрого использования коробки отличаются по цвету.

Списание негодных изделий

По истечении срока годности противогаза их списывают. Для этого создается специальная комиссия, которая включает:

  • сотрудника, который отвечает за хранение этих средств индивидуальной защиты;
  • руководителя штаба гражданской обороны на предприятии;
  • представитель финансового отдела компании;
  • специалисты, из специально назначенных обслуживающих работников сооружения ГО.

Назначенная по приказу руководителем предприятия комиссия проверяет следующее:

  • проверяет техническую исправность данного средства индивидуальной защиты;
  • сверяет данные технической документации и бухгалтерского учета;
  • высчитывает время эксплуатации и хранения гражданских противогазов.

Противогазы проверяются по следующим методам:

  • органолептический;
  • по увеличению массы фильтрующего элемента;
  • по фиксированию времени;
  •  индикации шихты.

Во время проверки годности ГП проводят исследование органолептическим методом, который основан на восприятии обоняния человека резких запахов, например, паров аммиака. Таким способом проверяется ощущение этого запаха при применении ГП. Если запах улавливается, то это свидетельство непригодности данного СИЗ.

Для фильтров установлен вес контрольной массы коробки. Если он превышает допустимый, то признается непригодность ГП к применению.

Проверка ГП на очищение от сильно опасных вредных газов производиться с применением контроля по фиксированию ограниченного времени.

Для проверки метода по индикации шихты применяют прозрачные коробки, сквозь стенки которой видны изменения цвета фильтрующего вещества.

Присутствие запаха в маске свидетельствует о следующем:

  • негерметичное прилегание или соединение деталей ГП;
  • поломка герметичных частей;
  • фильтр загрязнен и не может очищать воздух;
  •  фильтрационная коробка имеет повреждения.

Пригодность лицевых деталей ГП проверяют по отсутствию дефектов корпуса, деформации дыхательных лепестков вдоха и выдоха, и трубок соединяющих различные элементы.

Комиссия, получившая данные о проверке всех изделий, изготовленных для индивидуальной защиты, принимает решение и составляет акт. В акте указывают данные проверки, количество изделий, срок хранения или эксплуатации данных ГП и решение по ним. Решение может содержать продление сроков для некоторых изделий и число списания противогазов, которые пришли в негодность.

zaita.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
