Новая модульная винтовка от SIG Sauer » Военное обозрение

Совместная американо-германо-швейцарская группа SIG Sauer (участие SIG Sauer GmbH & Co» и Swiss Arms A.G. и дочернего северо-американского предприятия «SIG Sauer Inc.») выступает в качестве одного из крупнейших производителей стрелкового оружия. Оружие, произведённое этой группой, отлично зарекомендовало себя в разных странах мира: от гражданской до военной и правоохранительных сфер, сообщает сайт all4shooters.com.


Один из популярных видов оружия от SIG Sauer – полуавтоматические пистолеты, которые стоят на вооружении у армии и полиции разных стран мира. Их используют и различного рода частные охранные компании, спортивные стрелковые клубы, школы обучения точной стрельбе.

Хорошо известны линейки спортивных и тактических винтовок SIG Sauer, основанных на американской суперпопулярной AR-15. В качестве европейского дополнения к этой модели использовались технические проекты SIG-540/ 550. Профессиональные стрелки Западной Европы по достоинству оценили стрелковое оружие этого типа.

В 2014 году группа SIG Sauer отметилась новой надёжной конструкционной серией модульных винтовок SIG556xi.

По большому счёту, это всё та же SIG-550, но претерпевшая изменения в дизайне и модульности. Дистрибутировал обновлённое оружие американский филиал промышленной группы, а потому наибольший интерес к новой винтовке возник именно в США и Канаде. Главная особенность этой винтовки состоит в её повышенной универсальности и новинках модульного принципа, которые приводят к удобству её использования.

Новая система «Sig Sauer SIG556xi» в своей основе имеет верхнюю и нижнюю части ствольной коробки, изготавливающиеся из воронёной стали, эффективно противостоящей коррозии. Единство дизайна в этом случае обеспечивается верхней частью ствольной коробки, что и позволило объединить винтовки в одну серию. Винтовки могут отличаться нижней частью ствольной коробки, что обеспечивает возможность универсализации стрелкового оружия и, в частности, его использования в различных странах мира, в которых профессиональные стрелки предпочитают собственную стандартизацию оружейного комплекта. Благодаря такому производственному подходу у гражданских лиц не возникнет никаких проблем с приобретением «Sig Sauer SIG556xi».

Для стрелков будет доступна и модифицированная вариация платформы – SBR, которая отличается неизменным прикладом и стволом длиной 25,4 см. В этом случае есть возможность подумать над заменой калибра.

Платформа SIG556xi для стрелкового оружия отличается трёхпозиционным газовым регулятором, обеспечивающим надёжное использование оружия при различных типах боеприпасов. Платформа позволяет дополнять оружие такими элементами как глушитель и устройство для нивелирования утечек газа. Вращающийся затвор можно без труда отсоединять от затворной рамы. Он является одним из компонентов смены используемого калибра.

Сменным компонентов оружия этой серии является ствол. Его производят методом холодной ковки стали, содержащей определённый процент хрома и молибдена. Стандартная длина ствола, если выражать её в дюймах, составляет 16 д., но есть и укороченная версия, о которой уже говорилось выше – 10 дюймов (25,4 см). Для особых нужд компания наладила выпуск сменных стволов midi-формата: 14,5 дюймов.

Сменная нижняя часть ствольной коробки даёт возможность использовать следующие типы боеприпасов: 5.56×45мм (.223 Remington), 7.62×39мм или .300 AAC «Blackout». Калибры всех типов способна «обслуживать» нижняя часть ствольной коробки с приёмником магазин STANAG 4179 для стандартных видов магазина винтовки AR-15. Такая универсальность уже сегодня удостоилась высоких оценок профессиональных стрелков. Есть и ещё один вариант – использование магазина автоматов Калашникова калибра 7.62×39мм. Этот вариант даже получил специальное название «SIG556xi Russian».

«Русская» версия SIG556xi даёт возможность наладить мосты между боеприпасами старого типа и стрелковым оружием нового типа. Многие подразделения, которые не успели расстаться с большими объёмами патронов калибра 7.62×39мм, в принципе, с воодушевлением могут принять новую винтовку. Фактически её появление даёт возможность неплохо сэкономить, отказавшись от утилизации старых боеприпасов, если такие боеприпасы отвечают параметрам безопасности по сроку давности. Использование различных вариантов боеприпасов позволит использовать захваченные в бою магазины и патроны противника – очень удобный вариант, ведь оружие для их применения менять не придётся.


Стрелковое оружие SIG556xi имеет 2-стороннюю защёлку магазина, предохранитель и затворную задержку. Такая комплектация сделана с той целью, чтобы дать возможность удобного использования оружия. Модульность и взаимозаменяемость оружейных компонентов являются важными параметрами.

Заводской вариант комплектации – это складной приклад, выполненный по швейцарской технологии. Его изготовляют из полимерных материалов, что уменьшает общий вес оружия. Приклад по желанию владельца можно легко заменить на телескопический вариант с главными направляющими M1913 или приклад фиксированного типа винтовки AR-15.

Направляющие, выполненные из алюминия, располагаются по всей длине не верхней части ствольной коробки. Это вариант типа MIL-STD-1913 «Пикатинни», который включает прицельные приспособления и готов принять на себя монтаж оптических элементов для прицеливания и более точного ведения огня. Для цевья оружия предусмотрены три вида материалов: помимо упомянутых алюминия и полимерных соединений используется такой материал как углепластик. Планка Пикатинни может быть применена и для установки дополнительных аксессуаров.

Конфигурация спускового механизма позволит стрелку без труда переходить в режим скорострельной версии и возвращаться к полуавтоматическому варианту. Это позволит эффективно решать те задачи, которые стоят перед владельцами винтовок. Производители отмечают, что гражданские линейки винтовок комплектуются такими образом, чтобы они не могли быть модульно преобразованы в военные варианты. Но в распоряжении гражданских владельцев зато будет 10-дюймовый ствол винтовки полностью автоматического типа. Такое оружие будет комплектоваться системой стабилизации для обеспечения качественного контроля оружия в процессе стрельбы из разных положений.

По предварительным данным, гражданские лица смогут приобрести винтовку SIG556xi на американском рынке. Её цена составит около $2000, хотя это цена базовой модели, в которой не учтена стоимость ряда комплектующих. Спортивные и охотничьи клубы США уже высказали желание приобрести серию винтовок этого типа для своих нужд.

А вот выхода на рынок европейских версий этого оружия от группы «Sig Sauer» придётся ожидать ещё примерно полгода. Если верить данным, которые стали доступны журналистам в ходе выставки «IWA 2014», прошедшей в Германии, то продажи европейских винтовок стартуют в январе 2015.

topwar.ru

Sig Sauer MCX доводим до ума — Живучий.рф

Главная > боевое и прочее > пневматическое > Sig Sauer MCX

Убираем клин магазина  и поднимаем скорость

 Можно много всего написать об этой красавице, но статья и так собирается быть длинной, попробую исключить различные баяны и быстрее перейти к существу, а главное к апгрейду Sig Sauer MCX (зига).  И под апгрейдом конечно подразумевается не установка всяких прицельных штуковин, замена цевья, приклада или наклеивание стикеров с голыми тян и тамагочи. Цель апгрейда  —  сделать так, чтобы Sig Sauer MCX стреляла!

Sig Sauer MCX Blc 4.5 мм (177) стоит ли покупать?

  Для тех кто не видел и не щупал эту винтовку, но хочет её приобрести, и задается вопросом, стоит ли она своих денег? Отвечу, что цена на Sig Sauer MCX завышена, но когда хочешь что-то красивое всегда приходится переплатить. Главное не нужно бросаться покупать ее в первом попавшемся магазине. Когда я её покупал разброс в цене на одну и туже комплектацию составлял до 30% !!!

Но винтовка далека от идеала и требует некоторых доработок.

 Плюсы винтовки Sig Sauer MCX

+ Тяжелая, практически целиком металлическая, хоть это и силумин, но держать в руках её одно удовольствие, с пластиковыми пукалками не сравнить.

+ Достаточно высокая копийность, выглядит реалистично

+ Полуавтомат

+ Одинаково удобна для стрельбы с правой и с левой руки

+ Планка Пикатини и цевьё KeyMod

+ Высокая кучность стрельбы

+ Лёгкий спуск

+ Подходит для хардбола (после доработки)

 Минусы винтовки Sig Sauer MCX

— Цена

— Питание от углекислого газа (CO2), баллон 88 гр.

— Начальная скорость пули сильно отличается от заявленной производителем

— Клин магазина во время использования при t воздуха ниже нуля

— Проблемы с запасными частями, их просто нет в магазинах

— Требовательна к качеству пули

— Большая часть движущихся деталей механизма из силумина (это конечно лучше чем пластик, но всё же есть опасения поломки).

— Сделана под два калибра, большой калибр с еще меньшей скоростью, кому он вообще нужен? Следствие этого лишние и доработанные под 2 калибра детали. Уверен, что винтовка от этого дешевле не стала.

 В заключение этого небольшого вступления, скажу, что если вам нужна пневматика, для стрельбы по банкам и бумажкам — Sig Sauer MCX не то, что вам нужно, хотя если есть время (на доработку) и деньги (на покупку), то эстетическое удовольствие вы точно получите от владения этим девайсом.

 Если хотите попрактиковаться в обращении с оружием, прицельно пострелять не тратясь на огнестрел и дорогие патроны, то Sig Sauer MCX (зига) вполне приличный вариант для этого.

 Если вы хотите использовать Sig Sauer MCX в хардболе, то это хороший выбор, но не нужно покупать её, как первое и единственное оружие, и тем более на последние деньги, хотя…если хочется то можно:)

 Собственно я купил зигу для хардбола, но взаимной любовь стала не сразу.

 В общем если вы решили, что зига не для вас, то дальше читать наверно будет не интересно. А если вы уже приобрели её или хотите заранее узнать, о том, какие манипуляции следует проделать, чтобы Sig Sauer MCX начала работать без глюков, осечек и с более или менее нормальной скоростью, то запасайтесь попкорном, корвалолом  и терпением, чтобы дочитать эту писанину до конца.

Зига для хардбола

  Доработка (апгрейд) Sig Sauer MCX

  Речь пойдет о доработке зиги заточенной под CO2 без перевода на воздух. PCP винтовка у меня есть и для разнообразия, моей целью было оставить CO2, чтобы всегда был выбор, и чтобы не остаться без оружия, если, например закончится воздух. Но при этом выжать из CO2 максимум скорости с минимум риска и с нулевыми затратами. Да к тому же перевод Sig Sauer MCX на воздух влечет за собой сложности и проблемы, но это уже другая история. Возможно те доработки, о которых сейчас пойдет речь пригодятся и при переводе винтовки на воздух.

 Как было сказано выше у зиги очень маленькая начальная скорость пули. Она не только мала для того, чтобы стрелять по бутылкам, но и мала для хардбола. В моем случае скорость на 88 гр. баллоне у винтовки из коробки, прыгает от 110 — до 140 м\с. И это при температуре +20 градусов. После десятка выстрелов скорость падает до 110 -120 м\с. А при температуре — 5 полуавтоматическая стрельба становится не возможна, так как сила «выхлопа» на столько падает, что зига перестает «взводиться». Приходится после каждого такого «недовыстрела»  взводить затвор вручную. А при использовании переходника Walther под два 12-граммовых баллончика ситуация еще хуже. Но 88 гр. баллоны стоят дорого и покупать их не хочется совершенно, поэтому я использую адаптер Walther.

 Тем более если вы будете апгрейдить зигу, то скорее всего придется несколько раз разбирать и собирать, отстреливать результат. Таких 88 гр. баллонов не напасёшься.

 Можно использовать перезаправляемый баллон 88 гр, но мне так не удобно. В общем все тесты, скорости и работа зиги у меня, и далее в статье это при использовании вот такого адаптера, как на фото выше.

(Про адаптер Walther — он в общем подходит к зиге, но для того чтобы он плотно закручивался, придется расточить тыльную часть, так как отверстие в корпусе чуть уже)

 А помимо скорости зига болеет клином магазина, и не очень хорошей работой механизма, но причина довольно банальна и легко устраняется.

 Действий проведено много, возможно некоторые из них и не нужны вовсе, некоторые улучшают показатели, но совсем не значительно, от некоторых сразу виден результат. В общем вам решать, делать или нет.  Далее буду описывать всё, что сделал, зачем и к чему это привело.

Разборка Sig Sauer MCX

  Для разборки Sig Sauer MCX понадобится одна или лучше две крестовых отвертки (маленькая и средняя) и шестигранник.

 Для доработки винтовки понадобится некоторый инструмент, хотя можно обойтись и без него, но в таком случае это займет гораздо больше времени.

Я использовал :

* Шуруповерт

* Гравер Dremel с двумя точильными насадками (конус, шар) и латунный ёршик

* Напильник

* Наждачную бумагу (зернистость около 200)

* Полировальную пасту для металла

Ну и конечно не обошлось без пары шайб, гаек, тряпок, смазки и «добрых» слов.

 В целом большая часть апгрейда это отпилить, подточить, расточить, полировать.

 Итак откручиваем так называемый глушитель, рукоятку и снимаем боковую (в данном случае верхнюю часть корпуса и цевья. И первым делом уделим внимание главному косяку Sig Sauer MCX это клину магазина.

Как устранить клин магазина на Sig Sauer MCX

 Главной причиной заклинивания магазина (не нажимается спуск и не вытащить магазин) является застревание и не возврат в начальное положение поджимного конуса  (назову его «досылатель»). Этот самый досылатель  после выстрела не возвращается назад, застревает в теле клапана одной стороной и в удерживающем его пластике другой стороной.  Тем самым не даёт возможность прокрутить ленту в магазине, сделать следующий выстрел и вынуть магазин. Особенно это часто случается при стрельбе на морозе.

 Устраняется это очень просто, нужно просто заполировать досылатель. Сделан он из силумина достаточно кривовато. Видны заусенцы, неровности поверхности.

На фото слева до полировки, справа после полировки.

 Очень легко полировать эту деталь, закрепив в шуруповерте, но и вручную на это много время не уйдет.

 Ставим обратно, проверяем, деталь должна плавно ходить и не застревать в пластике.

 Вторая причина заклинивания магазина это застревание пули между лентой и стволом, точнее не самим стволом, а силуминовой деталью в которую упирается ствол, и в которую попадает пуля, выстреливая из ленты. Назову эту деталь «177».

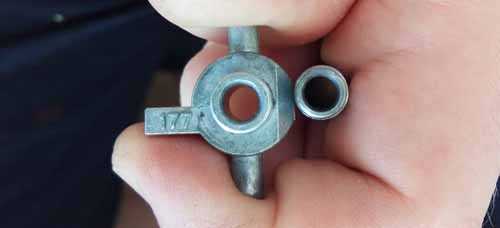

Деталь 177 и ствол

 Деталь 177 имеет диаметр чуть больший, чем диаметр ствола, то-есть пуля в нее входит лучше нежели она входила бы напрямую в ствол. Лучше но не идеально. Иногда происходит небольшой перекос, особенно при использовании не качественных и плоских пуль. Соответственно пуля врезается в край детали 177 и застревает между ней и магазином. В «домашних» условиях это лечится вытаскиванием магазина и перезарядкой. В условиях хардбола это может стать серьезной проблемой.

 Чтобы уменьшить риск возникновения таких осечек, а также возможно повысить скорость пули и её точность, так как пуля не будет зацепляться за края детали 177,а в последствии, и за края ствола, ведь ствол немного уже чем деталь 177, нужно доработать эти детали.

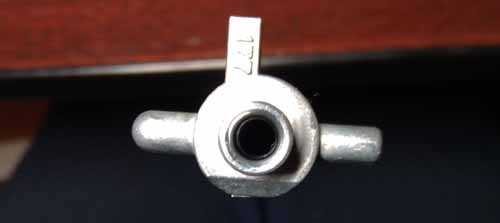

На фото видны стенки ствола под деталью 177, при выстреле пуля наверняка задевает эти стенки.

 Чтобы убрать эти ступеньки, надо слегка расточить входящее отверстие на детали  177 и на стволе. Для этого я использовал точильные камни (шар и конус) и машинку Dremel. А затем полировальную пасту и простую ватную палочку.

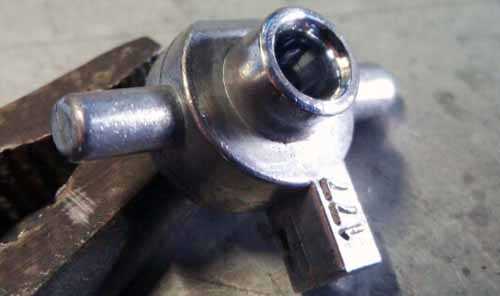

В итоге получилось вот так расточить деталь 177 и заполировать до «зеркала»:

 И тоже самое со стволом, сложно было сфотографировать ступеньку между стволом и деталью 177, так как ее теперь нет. На фото видны нарезы ствола, то-есть пуля после прохождения детали 177 в аккурат входит в нарезы.

 После этих процедур у меня настрел был более 800 пуль, в том числе часть из этого на морозе и ни разу магазин не заклинило, и пули не застревали, работает, как по маслу.

Доработка механизмов Sig Sauer MCX

 После нескольких сотен выстрелов на некоторых деталях появились потертости. Причем в тех местах, где их не должно быть. То-есть детали цепляются друг за друга. В целом ничего страшного, но раз уж разобрали то за одно можно и обработать некоторые детали. Вот один из примеров (возможно это болезнь именно моей винтовки).

 На фото красным отмечены места трения корпуса ударника (затвора) о механизм спуска. Может это и не критично, но когда скорость возрастет, давление в резервуаре уменьшится, возможно этого трения будет достаточно, чтобы затормозить ударник до того как он вернется в своё «заряженное» положение (взведется). Устранить это трение поможет шкурка на 200 и полировальная паста.

  А также затвор и шептало подверглись полировке, затвор вообще мне сразу не понравился, как сделан, первым делом бросилось в глаза, что он ходит по силуминовой рельсе (часть корпуса), и при этом сам достаточно шершавый, и не ровный. Теперь эти элементы блестят, как у мартовского кота яйца, легкость хода повысилась, нигде ничего не скребет.



Повышение скорости пули на Sig Sauer MCX

  Есть три основных действия направленных на повышение скорости пули в Sig Sauer MCX это: усиление пружины (разгоняющей ударник), удаление фильтра из газовой линии (эту идею мне подбросил «Лютый» из хардбольной команды «Steel Raven») и удлинение ударника. Каждое из этих действий прибавляет около 15 м\с к скорости. Но есть еще несколько моментов, на которые нужно обратить внимание и возможно повторить проделанное мной. Результат всей этой работы меня вполне устроил, в итоге скорость поднялась на 45-50 м\с и УСМ работает отлично.  В моем случае с адаптером под баллоны 12 гр. скорость составляет 155-160 м\с, что меня очень радует. Ведь для игры в хардбол Sig Sauer MCX теперь подходит, особенно учитывая то, что это полуавтоматическая, точная винтовка да и еще с такой отличной «внешностью».

 Подгонка корпуса ударника (затвора)

 Прежде чем начать «пилить», дочитайте этот раздел до конца, возможно вы решите, что вам это не нужно, так как в принципе после того как удлините ударник эти действия не понадобятся, но я экспериментировал и начал с этого.

 При максимальном поджатии, затвор нижней частью упирается в корпус и ударник не до конца открывает выпускной клапан (на фото ниже зазор выделенный красным между затвором и дозатором (клапаном).

 Первой мыслью было удлинить ударник, но стержень ударника сделан конусообразной формы и вытянуть его слишком сильно не получится, он просто не будет держаться в корпусе затвора, поэтому для начала я решил подпилить затвор напильником, так чтобы он вплотную прижимался со всех сторон к корпусу и к дозатору (клапану) (на фото ниже стык отмечен зеленым).

  При этом подпиливая затвор я постоянно примерял его, в итоге остановился на том уровне, когда ударник поджимал выпускной клапан на столько, что бы тот касался досылателя, но не проталкивал его вперед (на фото обведено красным). В целом было сточено около 1,5 мм. Также стоит подпилить с двух сторон выступающую часть (на фото отмечено синим)

  На этом работа по «напилингу» не закончена. Теперь затвор подогнан, но если заметили, на фото нет шептало. А когда мы его установим, то затвор своим «стопором» будет за него цепляться и всё равно не даст продвинуться вплотную. Поэтому придется немного подпилить. Естественно, что подпиливать будем не шептало, а «стопор» на затворе. (на фото ниже отмечен красным)

 Мне пришлось снять около двух миллиметров. Остановился на том моменте, когда шептало касается «стопора» и при этом затвор упирается в корпус и в дозатор.

 Ну и за одно стоит обработать соприкасающиеся части шептала с затвором, сделать углы более скругленные, чтобы во время взвода, газу хватало усилия взвести затвор, ведь после усиления пружины, силы для сжатия понадобится больше. Поэтому я постарался свести к минимуму силу трения. Зашлифовал и заполировал обе эти детали (на фото выше места шлифовки и полировки отмечены зеленым и желтым).

 Теперь скажу, к чему помимо хорошей работы и прибавке в скорости привел этот «напилинг».

 А привело это к тому, что в момент когда давление газа сильно падает (газ почти закончился) и затвор уже не встал на боевой взвод,  выпускной клапан не может сразу закрыться и происходит многократный выброс маленьких порций воздуха, как будто включается режим автомата. Но при этом весь газ не выходит. Если вручную взводить, то можно сделать еще несколько выстрелов.

 В общем к чему я это все, а к тому, что для хардбола это огромный плюс. Когда я пытался играть с винтовкой «из коробки», были случаи, при одиночных выстрелах, когда давление падало и после выстрела затвор не взводился, но я этого не знал. Шел дальше, прицеливался, нажимал на спуск, а выстрела не было. Момент упущен. Но теперь такой ситуации не будет. Если затвор не взвелся, об этом сразу будет известно по «звуковым выхлопам».

 Усиление пружины

 Пружина находится в телескопическом пластиковом корпусе (телескоп). Мне не удалось найти подходящую по размерам, но более жесткую пружину, поэтому простейшее, что можно сделать это подложить гайку или несколько шайб под штатную пружину. Здесь ничего сложного, просто вытаскиваем пружину, подкладываем шайбы и собираем. Но есть некоторые нюансы.

 В общей сложности я подложил 7 мм (гайка 4 мм и 2 шайбы по 1,5 мм). Если будете подкладывать гайку, то её установить нужно между шайбами, а шайба в которую будет  упираться пружина, должна быть по диаметру чуть меньше штатной шайбы, но больше чем средний цилиндр телескопа! Иначе при полном сжатии шайба может застрять в средней части. По той же причине нельзя оставлять гайку маленького диаметра без шайбы под пружиной. Должно получиться так, как на фото выше. Высота шайб не должна превышать обозначенного красной линией уровня.

 Удаление фильтра из газовой линии

 Как оказалось, фильтр сильно тормозит прохождение газа. Поэтому от него следует избавится. Главное следить за чистотой во время установки нового баллона с газом, чтобы в систему не попали посторонние частицы, песок и т.д.  Но даже если они туда попадут, не думаю, что они смогут чем-то навредить. Также  с газом и выйдут.

 Газовая линия разбирается очень легко, нужно открутить винт, удерживающий латунную трубку. Дальше всё просто вытаскивается. Сам фильтр расположен в правой части газовой линии (на фото выше обведено красным). Он представляет из себя  шайбу из склеенных, очень маленьких, металлических шариков желтого цвета.

Чтобы вытащить фильтр, его не нужно ковырять или высверливать. Достаточно просто подуть в противоположное отверстие и он выйдет. В случае надобности его можно будет поставить на место.

 Не знаю, влияет ли это на скорость прохождения газа или нет, но латунная трубка (на фото выше обведена зеленым) по краям упирается в стенки деталей В и С.     Её можно обрезать на 4 мм, чтобы с каждой стороны было по 2 мм между трубкой и стенкой, и не было препятствия для прохождения газа. Отпиливать нужно аккуратно без царапин и заусенцев, а затем заполировать место спила, чтобы при установке не повредить резиновую прокладку.

Удлинение ударника

 Чтобы удлинить ударник его нужно выбить из затвора, просверлить в нем отверстие на расстоянии 3 мм от шляпки (использовал сверло 1 мм)  и вбить стопорный колышек (кусок проволоки) . Таким образом ударник окажется вытянут на 3 мм. Это максимум на которое расстояние его можно удлинить. Если нет возможности просверлить (хотя сверлится он легко), то можно проложить шайбы М3. Но шайбы должны быть не больше диаметра шляпки ударника. Если шайбы будут шире, толка не будет, они просто будут упираться в корпус клапана.

 Если ударник вытянуть еще дальше и (или) под пружину подложить большее количество шайб (о чем говорилось выше) скорость будет еще выше, но это приведет к тому, что при понижении скорости до 130 м\с затвор не будет вставать на боевой взвод! При использовании адаптера под два 12 гр баллончика при таком раскладе газа хватит только на 40-45 выстрелов.  Я же выбрал «золотую середину»  55-60 полноценных выстрелов.

  Теперь можно всё смазать, собирать и радоваться безотказной стрельбе из винтовки Sig Sauer MCX. Да еще хитрый момент — ствол нужно закручивать плотно, только после того как обе части корпуса собраны!




Но для тех у кого руки чешутся есть еще ништяк

 Есть еще одна сумасшедшая мысль по увеличению скорости на CO2, но для хардболистов я не советую так заморачиваться. А для аккуратных стрелков по бумажкам можно повысить скорость еще на 15-20 м\с, убрав деталь 177 и придвинув ствол вплотную к магазинной ленте. Но это влечет за собой много сложностей, при том, что надежность скорее всего пострадает. Сам проделав половину этой процедуры, понял, что оно того не стоит и не стал завершать начатое.

 Для этого крейзи тюнинга потребуется нарезать резьбу на стволе практически на треть длинны всего ствола и поставить гайку с шайбой в соединение фальшствола. Причем и шайбу и гайку нужно будет подтачивать, так чтобы они входили во вторую часть фальшствола. Но так как ствол уйдет на 1,5-2 см внутрь, заменив тем самым деталь 177, то и фальшглушитель на эту величину придется обрезать. Короче работы очень много. До обрезки глушителя я не дошел, тестил винтовку в сборе без глушителя. Благо сделать это можно, потому что ствол теперь можно зафиксировать гайкой, а не глушителем.

 Смысл этого действия был в том, чтобы уменьшить зазор между стволом и магазинной лентой. Теперь можно вплотную подвести ствол и уменьшить потерю газа при выстреле. Скорость возросла, но надежность будет хромать, так как малейший перекос магазина может привести к клину. А клин, это первое от чего я хотел избавить зигу. Поэтому для хардбола категорически не советую. Только для тех кто хочет выжать абсолютный максимум и для аккуратного использования.

xn--b1ahgbf2d2a.xn--p1ai

SIG SG-550 / SG-551 / SG-552 Commando винтовка

Штурмовая винтовка SIG SG-550 (Stgw.90)

Штурмовая винтовка SIG SG-550 была принята на вооружение швейцарской армии в 1983 году под обозначением Stgw.90

Автоматический карабин SIG SG-551 с прицелом Trijicon ACOG, тактическим фонарем и передней рукояткой. Карабин SG-551 отличается от винтовки SG-550 укороченным стволом и пламегасителем несколько иной формы, не позволяющим стрелять винтовочными гранатами, а кроме того отсутствием возможности крепления штыка и сошек.

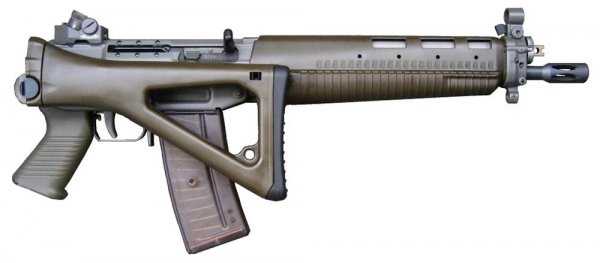

Автоматический карабин SIG SG-551 со сложенным прикладом

Автоматический карабин (укороченный автомат) SIG SG-552 с аксессуарами на планках Picatinny

Автоматический карабин SIG SG-552 отличается от SG-551 и SG-552 размещением возвратной пружины, которая находится в ствольной коробке, за затворной рамой, воздействуя непосредственно на затворную раму, вместо штока газового поршня. Оружие имеет возможность крепления самых разных дополнительных аксессуаров.

Автоматический карабин SIG SG-552 Commando

SIG SG 550/Stgw 90 (нем. Sturmgewehr 90 — Штурмовая винтовка 90) — швейцарская автоматическая винтовка, разработанная в 1979—1980 годах на основе SIG SG 540 для замены устаревшей автоматической винтовки SIG SG 510. Требования к новому автомату были выдвинуты руководством вооружённых сил Швейцарии в 1978 году. После успешных испытаний SG 550 военное руководство в 1983 году объявляет о принятии его на вооружение, однако в связи с финансовыми трудностями производство было налажено только во второй половине десятилетия, а официальное принятие на вооружение SG 550 и его укороченного варианта SG 551 состоялось в 1990 году.

Ещё более компактный вариант SG 552 был разработан в 1998 году, а его усовершенствованная версия SG 553 — в начале 2000-х.

Автоматика SIG SG 550 основана на отводе пороховых газов из канала ствола, запирание осуществляется поворотом затвора на два боевых упора. Возвратная пружина находится над стволом вокруг штока газового поршня. При стрельбе она сжимается между специальным воротником на штоке и передней стенкой ствольной коробки.

Рукоятка затвора направлена вверх для удобного доступа с обеих сторон оружия, также она имеет резиновый колпачок для удобства использования при низких температурах. Газовая камера снабжена регулятором с тремя положениями для стрельбы в нормальных или тяжёлых условиях, а также метания винтовочных гранат. УСМ — куркового типа, двухсторонний предохранитель-переводчик позволяет вести стрельбу одиночными выстрелами, а также фиксированными и непрерывными очередями. Имеется механизм затворной задержки. Для стрельбы в рукавицах или толстых перчатках спусковая скоба может откидываться.

Ствол выполнен методом холодной ковки из хромо-никелевой стали, ввёрнут в ствольную коробку и оснащён комбинированным компенсатором-пламегасителем, приспособленным для метания винтовочных гранат (кроме укороченных вариантов). Верхняя и нижняя половины штампованной ствольной коробки крепятся парой поперечных штифтов. Складной каркасный приклад и цевьё изготовлены из высокопрочного пластика.

Для контроля за расходом боеприпасов магазины изготовлены из прозрачного пластика, а для крепления их друг к другу на боковых стенках расположены специальные клипсы. Автомат снабжён складными сошками.

Срединное отклонение при стрельбе из SIG SG 550 на дальность 300 м составляет 60-70 мм. Семейство SG 550 зарекомендовало себя как надёжное и удобное оружие с высокими боевыми качествами.

Варианты винтовок SIG

  • SG 550 — базовый вариант;
  • SG 551 SWAT — вариант с укороченным стволом, изменённым пламегасителем, из-за чего стало невозможным метание винтовочных гранат, а также отсутствием сошек и крепления для штыка. Существует 2 вида SG 551, отличающихся длиной ствола: SG 551 LB (Long Barrel) со стволом 454 мм и SG 551 SB (Short Barrel) со стволом 363 мм;
  • SG 552 Commando — ещё более компактный автомат со стволом 226 мм, предназначенный для специальных полицейских подразделений. В отличие от SG 550 возвратная пружина позади затворной рамы и действует непосредственно на неё, а не на шток газового поршня. Автомат имеет изменённый пламегаситель и может оснащаться планками Пикатинни для установки дополнительных аксессуаров.
  • SG 553 — выпущенный в производство в 2009 году, компактный вариант внешне полностью повторяет модель SG 552 и отличается от предыдущей модели только тем, что вместо возвратной пружины SG 552, расположенной в ствольной коробке позади затворной рамы, и действующей непосредственно на затворную раму, оружию возвращена оригинальная конструкция этого узла, как у моделей SG 550 и SG 551;
  • SIG 556 — вариант для американского рынка с изменённым цевьём и телескопическим прикладом, аналогичным Colt M4, а также приёмником магазина, приспособленным для магазинов STANAG;
  • SIG 556 SWAT — вариант SIG 556 с изменённым цевьём и прикладом фирмы Magpul. Комплектуется дополнительной передней рукояткой с тактическим фонарём, которая крепится к планке Пикатинни, установленной на нижней части цевья;
  • SIG SG 550 Sniper — снайперский вариант, выпускается с 1989 года. Большинство деталей снайперского варианта взаимозаменяемо со стандартной винтовкой SG 550. Однако есть ряд существенных отличий. SG 550 Sniper снабжена тяжелым стволом длиной 650 мм, пламегаситель отсутствует. Сошки регулируются по высоте, приклад пластиковый, складывается поворотом на правую сторону ствольной коробки. Приклад оснащен регулируемой «щекой», а также, регулируемым резиновым затыльником. Пистолетная рукоятка выполнена по типу снайперской винтовки H&K PSG-1 и регулируется по высоте и углу наклона. УСМ – курковый, режим огня только одиночный, хотя перезаряжание производится автоматически. Питание из магазинов на 5 или 20 патронов, возможно применение стандартных магазинов от SG 550 на 30 патронов. Винтовка SG 550 Sniper производится на заказ компанией SWISS ARMS AG и используется полицейскими подразделениями стран Европы и США;
  • SG 550 SP, 551 SP, 552 SP, PE 90 и SIG Sport — самозарядные варианты для гражданского рынка.
  • SIG SG 751 (SIG SAPR) — автоматическая винтовка под патрон 7,62×51 мм НАТО.

Технические характеристики винтовок Зиг Зауэр

SIG SG-550

  • Калибр: 5,56×45
  • Длина оружия: 1000/770 мм
  • Длина ствола: 528 мм
  • Масса без патронов: 4,2 кг.
  • Темп стрельбы: 700-750 выстр./мин
  • Емкость магазина: 20 или 30 патронов

SIG SG-551

  • Калибр: 5,56×45
  • Длина оружия: 833/607 мм
  • Длина ствола: 363 мм
  • Масса без патронов: 3,4 кг.
  • Темп стрельбы: 700-750 выстр./мин
  • Емкость магазина: 20 или 30 патронов

SIG SG-552

  • Калибр: 5,56×45
  • Длина оружия: 730/504 мм
  • Длина ствола: 226 мм
  • Масса без патронов: 3,2 кг.
  • Темп стрельбы: 700-750 выстр./мин
  • Емкость магазина: 20 или 30 патронов

Штурмовые винтовки

www.armoury-online.ru

SIG SAUER MCX и SIG SAUER 516 Обзор Армейских Винтовок

SIG Sauer одна из старейших на мировом оружейном рынке компаний, которая входит в Швейцарский холдинг Lüke & Ortmeier Gruppe. История компании насчитывает более 160 лет, из которых более 150 лет — это годы работы, связанные именно с разработкой и производством оружия.

Все началось в 1853 году, когда три бизнес-партнера Фридрих Пейер (Friedrich Peyer), Генрих Мозер (Heinrich Moser) и Конрад Нойер (Conrad Neher) основали завод по производству железнодорожных вагонов. Через семь лет после начала работы завода партнеры приняли довольно амбициозное решение принять участие в государственном конкурсе, объявленном Швейцарским Федеральным Министерством обороны, на разработку надежной винтовки для вооруженных сил Швейцарии. 4 года спустя представленная винтовка Prelaz-Burnand rifle стала победителем конкурса и вагоностроительный завод получил свой первый оружейный контракт на 30 000 винтовок для армии и полиции Швейцарии.

После подписания контракта компания была переименована в Schweizerische Industrie-Gesellschaft (англ. Swiss Industrial Company; рус. Швейцарская промышленная компания). Первые буквы, в немецком написании, и позволили создать всем известную, в наше время, аббревиатуру «SIG». Далее компания полностью сконцентрировалась на производстве оружия.

В 1930-х годах правительство Швейцарии ужесточило законы относительно экспорта оружия за пределы страны и для продолжения развития компании SIG был необходим партнер за пределами Швейцарии. Партнер был найден в лице старейшей немецкой оружейной компании J. P. Sauer und Sohn GmbH (Sauer& Sohn), на мощностях которой стало возможным выпускать разработанные в SIG модели оружия и далее экспортировать его в другие страны.  Что касается компании Sauer und Sohn, то она, на то время, была широко известна своими охотничьими ружьями, которые выпускались перед Второй мировой войной, и передовым, для своего времени, полуавтоматическим пистолетом Sauer 38H.

Sauer 38H был представлен в 1938 году и активно использовался в войсках Вермахта, подразделениях СС и полиции. После окончания Второй мировой войны компании Sauer ушла с рынка пистолетов и сосредоточилась исключительно на охотничьем оружии.

В 1970м году произошло важное для компании событие. Компания Sauer возвращается на рынок производства пистолетов, откликнувшись на предложение от компании SIG. Первым совместным продуктом стала модель пистолета SIG P220, выпущенная в 1975 году и используемая в той или иной модификации до настоящего времени.

В январе 1985 года компания SIG официально утвердила свое присутствие на крупнейшем оружейном рынке в мире – было объявлено о создании компании SIGARMS Inc. в США. Первыми моделями пистолетов, выпущенными SIGARMS в США стали пистолеты Р225, Р226 и Р228. 1 октября 2007 года SIGARMS изменила свое название на хорошо известное в настоящее время, и не только любителям оружия — SIG Sauer.

На сегодня компания SIG Sauer входит в число крупнейших оружейных компаний мира и самой крупной среди всех компаний группы Lüke & Ortmeier, в которую также входят компании J.P. Sauer & Sohn и Blaser, Gmbh. в Германии и Swiss Arms AG в Швейцарии. Производственные мощности компании группы размещены как в Европе, так и в США. Оружие с маркой SIG Sauer достаточно широко используются в военных и правоохранительных подразделениях многих стран мира. В США, например, 1 из 3-х сотрудников полиции вооружен пистолетом марки SIG Sauer и это соотношение постоянно увеличивается.

В этом выпуске мы с вами познакомимся с тактическими винтовками SIG Sauer MCX и SIG Sauer 516, а точнее их модификациями — SIG Sauer MCX Carbine и SIG Sauer 516 Patrol. Винтовки производятся в США, на мощностях компании SIG Sauer и выпускаются как в армейском варианте, так и варианте для коммерческого гражданского рынка. Отличие между армейским и «гражданским» вариантами заключается в наличии режима автоматического ведения огня. Винтовки предоставлены официальным эксклюзивным представителем SIG Sauer Inc. в Украине, компанией Тактические Системы, а этот обзор мы снимаем в новом магазине Mil Dot, в котором представлены винтовки SIG Sauer MCX Carbine и SIG Sauer 516 Patrol. Территориально магазин расположен в пригороде Киева, в аутлет-городке «Мануфактура».

Винтовки SIG Sauer 516 и SIG Sauer MCX одни из новейших разработок компании SIG Sauer. Винтовка SIG Sauer 516 впервые была представлена на крупнейшей оружейной выставке Shot Show в 2010 году. На сегодняшнее время выпускается второе поколение этой винтовки с несколько измененным дизайном, улучшенным стволом, измененным принципом его крепления и усовершенствованным газовым клапаном. SIG Sauer MCX – это абсолютная, на сегодняшнее время, новинка от компании SIG Sauer – ее презентация была всего год назад – это произошло в январе 2015 года, опять таки на выставке Shot Show.

SIG Sauer 516 и SIG Sauer MCX разрабатывались как оружие для армейских и полицейских специальных подразделений США.

Конструкция винтовок SIG Sauer 516 и SIG Sauer MCX объединила в себе широко используемый и популярный дизайн AR-15 и Германо-Швейцарский подход к высокому качеству и надежности, что воплощено в принципе работы винтовок, а именно в отличном от винтовок семейства AR-15 принципе работы газоотводного механизма. Но обо всем по порядку…

Комплектация винтовок SIG Sauer 516 и SIG Sauer MCX типовая. В комплект поставки входит:

— 3 отстрелянные гильзы и справка экспертно-криминалистического центра

Винтовки SIG Sauer 516 и SIG Sauer MCX выпускаются для использования следующих боеприпасов:

SIG Sauer 516 выпускается только под использование боеприпаса калибра 5,56х45; винтовка SIG Sauer MCX может использовать боеприпасы калибра 5,56х45 и .300 BLK7, а также планируется выпуск винтовок под использование популярного на наших широтах калибра 7,62×39.

Винтовка SIG Sauer MCX, в отличии от SIG Sauer 516 которая производится в единственном типовом варианте, выпускается в 3х модификациях, это:

— SIG MCX SBR – винтовка с 9” стволом и складным рамочным прикладом;

— SIG MCX Carbine – армейский карабин со стволом длиной 16” и складным рамочным прикладом;

— SIG MCX Pistol W/PSB – винтовка с 9” стволом и складным многофункциональным прикладом с возможностью крепления на предплечье стрелка.

Все три модификации SIG MCX могут использовать боеприпасы калибров .300 BLK, 5,56 × 45 NATO и 7,62×39.

Основой конструкции винтовок SIG Sauer 516 и SIG Sauer MCX являются изготовленные из высокопрочного авиационного алюминия и анодированные верхний и нижний ресиверы. Верхний ресивер SIG Sauer 516 выполнен с интегрированной платформой с профилем Пикатинни для крепления стрелковых аксессуаров длиной 15 см. На верхнем ресивере SIG Sauer MCX платформа с профилем Пикатинни имеет длину 30 см. Нижний ресивер SIG Sauer MCX выполнен с интегрированной спусковой скобой и благодаря ее размерам, без проблем позволяет использовать стрелковые перчатки.



На SIG Sauer 516 роль спусковой скобы выполняет пластина, которая в случае необходимости, а это, например, использование габаритных перчаток в зимнее время, может обеспечить больший объем пространства в районе спускового крючка. Для этого необходимо нажать на подпружиненный фиксатор на передней правой стороне и повернуть пластину вниз.



Из соображений безопасности эту операцию необходимо производить непосредственно перед стрельбой и после этого возвращать пластину в исходное, «закрытое» состояние. Нижние ресиверы обеих винтовок конструктивно позволяют использовать любые пистолетные рукояти стандарта AR-15. Рукоятки изготовлены из полимера. Угол расположения рукоятей довольно удобный, на рукоятках нанесено противоскользящее тиснение. Рукояти полые внутри и могут использоваться в качестве пеналов.

Окна шахт приемников магазинов на SIG Sauer 516 и SIG Sauer MCX, для удобства быстрого присоединения магазина, выполнены под углом. Шахта приемника магазина MCX расширена в нижней части в форме юбки, что служит своего рода направляющими движения магазина. Шахта на SIG Sauer 516 прямая. Для лучшей эргономики шахты приемников магазинов обеих винтовок выполнены с плавными гранями.



Присоединение магазина производится его прямым движением вверх. Благодаря юбке шахты магазина на SIG Sauer MCX его присоединение происходит без каких-либо проблем и задержек, даже если первоначальный угол движения магазина будет не прямой. Присоединение магазина на SIG Sauer 516 также выполняется достаточно быстро и не требует детальной ориентации направления движения магазина.

Клавиши извлечения магазина на SIG Sauer 516 и SIG Sauer MCX двухстороннего размещения. Расположение клавиш стандартное для компоновки «семейства» AR15 – клавиша размещена над шахтой приемника магазина, перед спусковой скобой и для ее нажатия достаточно снять указательный палец со спускового крючка, не отрывая при этом руки удерживающей рукоять. Извлечение магазина ровное, без каких-либо задержек.

С правой стороны верхнего ресивера находится окно выброса гильз, оборудованное защитной металлической шторкой, предотвращающей попадание пыли и грязи. Шторка подпружинена и механически синхронизирована с движением затвора – она открывается при взводе затвора.



В задней части верхнего ресивера SIG Sauer 516 и SIG Sauer MCX расположен вспомогательный досылатель, который позволяет механическим усилием загнать патрон в патронник в случае его недосыла при подаче из магазина или некорректной работы стрелка при взводе рукояткой взвода затвора.

Двухпозиционный переключатель предохранителя. Этот элемент безопасности на SIG Sauer MCX и SIG Sauer 516 выполнен в двухстороннем варианте, непосредственно над рукоятью управления огнем. Расположение переключателя и его рабочие положения позволяют очень быстро привести карабин в готовность к стрельбе. Большой палец удерживающей руки, а это справедливо и для стрелка с левой ведущей рукой, находится в непосредственной близости к предохранителю и при формировании хвата флажок предохранителя естественным движением большого пальца быстро переводится из горизонтального («Safe») в вертикальное («Fire») положение. При постановке на предохранитель происходит блокирование спускового крючка.

На левой стороне центральной части нижнего ресивера на SIG Sauer 516 и SIG Sauer MCX размещена клавиша затворной задержки. Ее размещение также стандартно для линейки AR-15. Функциональность клавиши на SIG Sauer MCX, помимо снятия с затворной задержки, позволяет осуществить постановку на затворную задержку. Для этого необходимо нажать на увеличенную площадку нижней части клавиши, предварительно отведя затвор назад рычагом взвода. Постановка на затворную задержку также происходит при окончании боеприпасов.

Расположение рычага взвода стандартное этого формата винтовок и карабинов. Единственный нюанс, который заметят поклонники компоновки AR-15, это то что рычаг смещен ближе к верхней части ресивера. Это объясняется отличным от классической AR15 принципом работы винтовок, а именно использованием схемы с газовым поршнем. Рычаг взвода затвора изготовлен из металла. Рукоятка рычага взвода на SIG Sauer MCX оборудована двумя блокировочными клавишами, что позволит комфортно его использовать как правой, так и левой рукой. Рукоятка рычага взвода на SIG Sauer 516 классическая с одной блокировочной клавишей.

Еще одно отличие между SIG Sauer 516 и SIG Sauer MCX – это варианты прикладов. SIG Sauer 516 оборудован телескопическим, а SIG Sauer MCX складным прикладом. Приклад SIG Sauer 516 состоит из трубы буфера отдачи, которая также является направляющей, и плечевого упора. Регулировка длины приклада осуществляется при помощи фиксирующего рычага, расположенного в окне упора. Возможный диапазон регулировки составляет 5 позиций, что позволяет увеличить длину приклада на 18 — 34 — 50 — 68 и 84 мм.



Приклад SIG Sauer MCX представляет собой рамочный складной приклад и оборудован шарнирным соединением, которое также выполняет роль фиксатора. Складывание приклада производится в левую сторону, для этого необходимо приподнять раму приклада вверх, освободить от фиксации и сложить приклад.

Плечевые упоры прикладов оборудованы амортизирующими резиновыми накладками. На винтовках SIG Sauer 516 и SIG Sauer MCX установлены пистолетная рукоять и приклады собственного производства компании SIG Sauer.

Винтовки SIG Sauer 516 выпускаются с длиной ствола 7,5”; 10”; 14,5”, 16”, а SIG Sauer MCX оборудованы стволами длиной 9” и 16”.



Стволы свободно вывешенные, с хромированными каналами и изготовлены по военным стандартам (Mil Spec). Для обеспечения дополнительной защиты стволы обработаны специальным покрытием «Nitride».



Количество нарезов ствола 6, а шаг нарезов ствола зависит от используемого боеприпаса:

— на стволах, предназначенных для использования калибра 5,56х45 NATO наг нарезов 1:7;

— на стволах, предназначенных для использования боеприпасов калибра 7,62х39 — 1:9,5;

— на стволах, предназначенных для использования калибра .300 BLK шаг нарезов 1:6.



Конструкция SIG Sauer 516 и SIG Sauer MCX предусматривает возможность смены ствола, при чем это может быть выполнено в полевых условиях и без набора специальных инструментов. В заводской комплектации стволы оборудованы пламегасителями, и предусматривают возможность крепления глушителя.



На стволе установлен газовый блок, но его конструкция отличается от аналогичного элемента на других винтовках и карабинах, использующих компоновку AR15. Газовый блок SIG Sauer 516 и SIG Sauer MCX оборудован регулируемым газовым клапаном. Регулировка, на примере SIG Sauer 516, выполняется переводом в одно из 4-х положений рукоятки газового клапана. Предусмотрены следующие режимы установки клапана:

— (Нормальный) стрельба в обычных условиях;

— (Неблагоприятный) при использовании винтовок неблагоприятных условиях, например, экстремальная окружающая среда;

— (Подавление) стрельба с глушителем. Представляет собой частичное отключение газовой системы.

— (Отключено) полное отключение газовой системы и использование винтовки исключительно с одиночным режимом стрельбы.



Следующий элемент винтовок SIG Sauer 516 и SIG Sauer MCX квадро-платформа для крепления стрелковых аксессуаров, которая выполняет также функцию цевья. На SIG Sauer 516 платформа состоит из верхнего и нижнего элементов,



на SIG Sauer MCX это облегченная алюминиевая каркасная конструкция, которая крепится непосредственно к нижнему и верхнему ресиверам и фиксируется штифтом в передней части нижнего ресивера.

Далее рассмотрим «внутренние» конструктивные особенности винтовок. Разборка обеих винтовок производится по типовой для AR15 схеме, но учитывая другой газоотводный механизм с некоторыми особенностями. Для разборки необходимо:

— проверить винтовку на наличие патрона в патроннике;

— извлечь штифты в задней части нижнего ресивера и разъединить два основных элемента карабина.

Одной из интересных особенностей соединения ресиверов на винтовках SIG Sauer 516 и SIG Sauer MCX является подпружиненный шток во внутренней полости нижнего ресивера. С его помощью, при соединении верхнего и нижнего ресиверов, устраняется люфт и достигается ощущение целостности соединения этих элементов винтовок.

— далее, для демонтажа квадро-платформы на SIG Sauer MCX, необходимо извлечь штифт в передней части нижнего ресивера и просто сдвинуть платформу вперед;

— отводим на некоторое расстояние назад рукоятку взвода затвора, извлекаем раму с затвором (на SIG Sauer MCX раму с затвором и возвратными пружинами) и извлекаем рукоять взвода затвора.

Для разборки затвора необходимо:

— SIG Sauer MCX — отсоединить возвратные пружины с направляющими;

— извлечь штифт крепления ударника с левой стороны рамы с затвором и извлечь ударник;

— повернуть кулачковый штифт крепления затвора и извлечь затвор.

— для отсоединения платформы на винтовке SIG Sauer 516 прежде всего необходимо извлечь газовый поршень. Для этого необходимо нажать на кнопку, расположенную в торце газового блока, повернуть головку газового поршня против часовой стрелки и извлечь его;

— далее на SIG Sauer 516 необходимо открутить 2 винта крепления платформы к нижнему ресиверу, 4 винта соединяющих верхнюю и нижнюю элементы платформы и снять их;

В разобранном виде мы можем увидеть непосредственно сам газоотводный механизм, который конструктивно отличает эти винтовки от «классической» AR15 c газоотводным механизмом разработки Юджина Стонера. Работа автоматики газоотвода вместо длинной газовой трубки над стволом с прямым газоотводом на раму с затвором, применяемой в конструкции AR15, использует отдельный газовый поршень. На винтовке MCX поршень с коротким рабочим ходом, и вся его конструкция в сборе гораздо меньшего размера, по сравнению с конструкцией SIG Sauer 516. Учитывая конструктивные отличия газового поршня в сборе у винтовок также отличается конструкция рамы затвора. Поршень, после выстрела, через специальный шток, передает импульс давления пороховых газов на раму с затвором, тем самым осуществляя ее движение.



Такая реализация газоотводного механизма позволяет обеспечить более стабильную и надежную работу механизмов винтовок. Это достигается за счет попадания гораздо меньшего объема пороховых газов внутрь верхнего ресивера и меньшего образования нагара на раме с затвором и элементах ударно спускового механизма и, соответственно, дает меньшую вероятность заклинивания винтовки. Также такая конструкция облегчает обслуживание винтовок и увеличивает интервал между обязательной чисткой оружия, особенно когда вы ограничены в наличии свободного времени, например, в условиях ведения боевых действий.

Крепление ствола на SIG Sauer MCX осуществляется при помощи 2-х винтов в районе патронника и замена ствола может производиться без полной разборки винтовки, но, в таком случае, обязательно необходимо поставить винтовку на затворную задержку, чтобы разъединить ствол и затвор и снять цевье. На SIG Sauer 516 схема крепления ствола аналогичная схеме AR15.

Телескопический приклад SIG Sauer 516 оборудован буфером отдачи. Такая конструкция аналогична конструкции большинства винтовок и карабинов, построенных по схеме AR15.



В SIG Sauer MCX, на которой установлен рамочный складной приклад, конструкция рамы с затвором предусматривает использование 2-х возвратных пружин, именно они и обеспечивают возвратно поступательное движение рамы с затвором и сглаживание импульса отдачи при стрельбе из винтовки.

Сборка винтовок осуществляется в обратном порядке.

Ударно-спусковой механизм винтовок SIG Sauer 516 и SIG Sauer MCX куркового типа и полностью изготовлен из стали. Ход спускового крючка плавный с определенным усилием. На SIG Sauer 516 длина хода СК составляет около 4мм, усилие спуска 3,5кг.  На SIG Sauer MCX длина хода СК также около 4мм, а усилие спуска на различных модификациях винтовки составляет от 2,99 до 3,9 кг. Обратный рабочий ход спускового крючка и на SIG Sauer 516 и на SIG Sauer MCX составляет около 3мм, что в режиме одиночной стрельбы позволит вести стрельбу в довольно высоком темпе.

Прицельные приспособления на винтовках выполнены из полимера и металла. Мушка классической открытой формы с боковыми лепестками, которые кроме защитной функции, создают оптический туннель для удобства прицеливания. Заднее прицельное приспособление представляет собой сменный диоптрический целик.

Регулировка мушки и целика легко выполняется в полевых условиях и без использования специальных инструментов. Для этого используются вспомогательные регулировочные приспособления, размещенные непосредственно на целике и мушке.

При использовании оптического или коллиматорного прицела штатные прицельные приспособления складываются.

Магазины на SIG Sauer 516 и SIG Sauer MCX коробчатые двухрядные. Емкость штатного магазина составляет 30 патронов. Штатные магазины не оборудованы окнами для визуального контроля количества боеприпасов. Штатные магазины металлические.

Винтовки оставили очень позитивное впечатление. Объединив в своей конструкции популярный дизайн и модульность конструкции AR15 с надежностью работы газоотводного механизма с газовым поршнем, а также возможность быстрой смены ствола на винтовке MCX, в SIG Sauer создали чрезвычайно эргономичные и удобные в управлении образцы современного стрелкового оружия, а поклонники оружия этого бренда и «формата» AR-15 получили долгожданный вариант армейской штурмовой винтовки, объединивший в себе элементы AR-15 и АК.

Видеообзор винтовок SIG SAUER MCX и SIG SAUER 516

gunportal.com.ua

Снайперская винтовка SIG-Sauer SSG 3000 (Германия)

SIG SSG 3000
на сошках

Снайперская винтовка SIG SSG 3000 (Scharf Schützen Gewehr 3000 — Снайперская Винтовка 3000) предназначена для вооружения войсковых и полицейских подразделений.


Sauer 200 STR

Снайперская винтовка SIG SSG 3000 разработана совместно швейцарской компанией SIG Arms и немецкой JP Sauer und Sohn на основе спортивной винтовки Sauer 200 STR, поэтому часто названию оружия предшествует обозначение SIG-Sauer.

Новая винтовка имеет модульную конструкцию: ствол крепится к ствольной коробке на резьбе, а спусковой механизм и база магазина представляют собой единую сборку, крепящуюся к ствольной коробке. Модульная конструкция SIG SSG 3000 может быть легко разобрана для обслуживания, ношения или изменения конфигурации с помощью адаптеров.


SIG SSG 3000

SIG SSG 3000 построена по классической схеме с продольно-скользящим, поворотным затвором. Запирание осуществляется боевыми упорами затвора за казенную часть ствола.

Ударно-спусковой механизм двухступенчатый, первая ступень — это свободный ход спускового крючка, вторая ступень — собственно ход спускового крючка. Длина хода спускового крючка составляет 13 мм. УСМ может изготавливаться в двух вариантах — с предупреждением или без него. В обоих случаях они позволяют регулировать усилие спуска и ход спускового крючка.

Кнопочный предохранитель расположен с правой стороны оружия над проемом спусковой скобы.

SIG SSG 3000
с антибликовым полотном

Ствол винтовки изготовлен методом холодной ковки. Канал ствола имеет 4 правосторонних нареза. На дульной части ствола находится несъемный щелевой компенсатор-пламегаситель.

Калибр, мм7.62 x 51
(.308 win)
Длина, мм1180
Длина ствола, мм600
Вес без патронов, кг5.44
Начальная скорость пули, м/с800-830
Емкость магазина, кол. патронов5
Эффективная дальность стрельбы, м900

В стандартном исполнении винтовка не имеет открытых прицельных приспособлений, а штатным считается оптический прицел переменной кратности Hendsoldt 1.5-6×42 mm. При необходимости на винтовку могут быть установлены крепления для оптики, соответствующие стандартам НАТО.

Подача патронов при стрельбе производится из магазина емкостью на 5 патрона.

Ложа изготавливается из ламинированного дерева, кроме того в США предлагаются варианты винтовки с полимерной ложей компании MacMillan. Ложа снабжена вентиляционными окнами для предотвращения температурного искривления ствола.

Направляющая снизу цевья служит для крепления сошек или стрелкового ремня.

Приклад оснащен затылком и регулируемой по высоте щекой.

Длина приклада, наклон и высота подушки под щеку, а также длина ног сошек регулируются. Для стрелков, работающих левой рукой, фирма предложила специальную версию винтовки, отличающуюся от прототипа ложей, затвором и ствольной коробкой.

Снайперская винтовка SIG SSG 3000 в свое время стала одним из популярных видов оружия правоохранительных органов Европы и США.

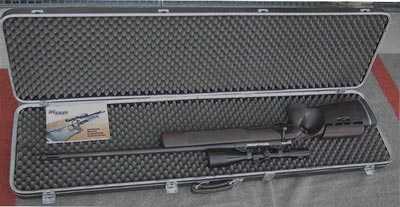

SIG SSG 3000
в кофре для транспортивровки

weaponland.ru

Снайперская винтовка SIG-Sauer SSG 2000 (Швейцария)

SSG 2000
на сошках

В конце 1980-х годов швейцарской компанией SIG Arms (позже SAN Swiss Arms) совместно с германской компанией J.P.Sauer und Sohn на базе спортивной винтовки Sauer 80/90 была разработана магазинная снайперская винтовка SSG 2000 для использования в армии и полиции.

Выпуск винтовок SSG 2000 был начат в 1989 году.


SSG 2000

Запирание канала ствола производится поворотом боевой личинки затвора, входящей боевыми упорами в ствольную муфту. Остов затвора также имеет в задней части боевые выступы, которые входят в пазы цевья. Такое решение способствует высокой стабильности оружия при выстреле и поглощению импульса отдачи. Затвор открывается при повороте на 65 градусов. В тыльной части затвора имеется индикатор взведения, который можно проверить визуально или на ощупь, что повышает безопасность обращения с оружием.

Практически бесшумный флажок предохранителя установлен на правой стороне ствольной коробки.

Калибр, мм7.62×51 NATO
.300 Winchester Magnum
7.5x55mm Swiss
Длина, мм1210
Длина ствола, мм610
Вес без патронов, кг6.6
Емкость магазина, кол. патронов4
Эффективная дальность стрельбы, м1000

Спуск винтовки — двухступенчатый, с предупреждением. Конструкция спускового механизма допускает регулировку положения и длины хода спускового крючка, а также усилия спуска от 0,7 до 2,0 кг.

Ствол изготавливается из закаленной стали методом холодной ковки. Он снабжается съемным дульным тормозом, который также служит пламегасителем. Вместо него возможна установка глушителя.

В стандартном варианте винтовка SSG 2000 не имеет открытых прицельных приспособлений, а поставляется с оптическим прицелом Schmidt & Bender X1.5-6×42 переменной кратности или Zeiss Diatal ZA 8x56T фиксированной кратности.

Винтовка оснащена индикатором наличия патрона в патроннике.


SSG 2000
в контейнере для транспортировки

Цельная ложа изготовлена из дерева, либо из стекловолокна, имеет пистолетный выступ шейки, регулируемые затылок приклада и «щеку». Передняя часть цевья при стрельбе укладывается на треножные сошки. В походном положении они переносятся отдельно.

По утверждению изготовителей, винтовка обеспечивает высокую точность выстрела. При стрельбе из SSG 2000 патроном 7,62х51 отклонение попаданий на дальности 500 м не превышает 145 мм.

Снайперская винтовка SIG-Sauer SSG 2000 была принята на вооружение полицейских формирований Швейцарии, Великобритании, Иорданского королевства, Тайваня и еще ряда стран.

SSG 2000

weaponland.ru

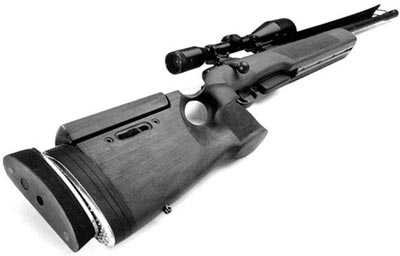

Снайперская винтовка SIG-Sauer SSG 3000

Подробности
Категория: Швейцария
Дата публикации 04.09.2013 19:29
Автор: Super User
Просмотров: 12085



Снайперская винтовка SIG-Sauer SSG 3000 была разработана в 1998 году оружейными компаниями SIGARMS (американское представительство швейцарской компании производителя оружия Swiss Arms AG, на сегодняшний день — полностью самостоятельная компания, в 2007 году сменила название на SIG SAUER) и германской J. P. Sauer & Sohn GmbH.

Изначально, оружие исполнялось в двух вариантах: SSG 3000 Match (для спортивной стрельбы) и SSG 3000 Sniper (для боевого применения), а с 2010 года был налажен выпуск универсальной модели SSG 3000 Patrol. Модель винтовки SSG 3000 Sniper состоит на вооружении специальных подразделений полиции ряда стран Европы, Америки и Азии и является высококачественной моделью снайперского оружия полицейского назначения с показателем кучности стрельбы не более 0,5 МОА (угловой минуты).



 Снайперская винтовка SSG 3000 Match (сверху) и SSG 3000 Sniper (снизу)





Снайперская винтовка SSG 3000 Sniper на огневом рубеже





Снайперская винтовка SSG 3000 Patrol со стволом длиной 18 дюймов





Снайперская винтовка SSG 3000 Patrol со стволом длиной 24 дюйма





Тактико-технические характеристики снайперской винтовки SIG-Sauer SSG 3000



 Тип винтовки: высокоточная снайперская
 Страна: Швейцария, Германия
 Производитель: SIG SAUER, INC.
 Страны-эксплуатанты: Швейцария, Германия, Дания, Норвегия, Аргентина, США, Тайвань и т.д.
 Модели: Match Sniper Patrol
 Год разработки: 1998 1998 2010
 Годы производства: 1998 — настоящее время 2010 — настоящее время
 Длина ствола, мм: 610 600 460
 Нарезов канала ствола: 4 правосторонних
 Длина, мм: 1180 1143 1050
 Калибр, мм: 7,62
 Боеприпас: патрон .308 Win (7.62 NATO)
 Начальная скорость пули: 880 м/с
 Боепитание: отъемный коробчатый магазин на 5 патронов
 Принцип работы: продольно скользящий поворотный затвор, ручное перезаряжание
 Эффективная прицельная дальность, м: 1000 750
 Масса, кг: 5,4 без прицела и магазина 5,44 5,2





Винтовка выполнена по модульной схеме, эта модульность прослеживается и в стволе: он легко может быть заменен даже человеком, который держит в руках это оружие впервые.

Ствол крепится к ствольной коробке посредством резьбы, в начале ствола имеются три своеобразных уступа-ступени: первый и третий идеально гладкие и притерты к ствольной коробке, на втором же уступе размещена резьба.

Такая конструкция позволяет снять любую нагрузку с резьбы ствола как при транспортировке оружия, так и при стрельбе из него и распределить ее по первой и третьей ступени.

Снять и установить ствол можно и без специального ключа идущего в комплекте с винтовкой, однако от того, что ствол будет закручен просто вручную может страдать не только кучность огня, но и его ресурс, причем последнее касается не только ствола, но также затвора и ствольной коробки. Производить смену ствола в условиях запыленности можно но, разумеется, не рекомендуется.

Стволы исполнены методом холодной ковки с последующим отпуском в вакууме, что снимает внутреннее напряжение в металле образовавшееся во время ковки, но это в свою очередь ведет к тому, что ствол подвергается последующей дополнительной обработке, что естественно повышает и финансовые затраты на его изготовление.

Поэтому на данный момент такие стволы можно встретить лишь в винтовках из первых партий, либо же в моделях, которые изготавливались на заказ, серийно выпускаемые винтовки идут со стволом, который не подвергался отпуску.

Назвать это вполне разумной экономией можно смело, так как ствол просто не успевает нагреться до температуры, когда его минусы «вылезут» на поверхность и скажутся на кучности стрельбы.

Канал ствола имеет четыре правосторонних нареза, на его дульном срезе имеется несъемный щелевой пламягаситель, в поздних модификациях оружия, ствол исполняется с резьбой на дульном срезе, на которую навинчивался либо дульный тормоз-компенсатор отдачи, либо тактический глушитель. В случае, когда не требуется ни то, ни другое, во избежание механических повреждений резьба закрывается специальной муфтой.

Ствол соединяется со ствольной коробкой при помощи струбцины, спусковое устройство съемное. Возможна установка либо одноступенчатого, либо двухступенчатого спускового механизма: оба регулируются по значению усилия спуска и длине хода спускового крючка.

Скользящий рычаг предохранителя блокирует курок, боек и затвор; имеется видимый и осязаемый на ощупь индикатор наличия боеприпаса, указывающий на наличие или отсутствие патрона в патроннике.

Продольно скользящий поворотный затвор запирает канал ствола при повороте на боевые выступы, которые входят в пазы ствольной коробки.

Ударно-спусковой механизм винтовки полностью регулируемый,  максимальный ход спускового крючка 13 мм, регулируется как свободный ход спускового крючка до выстрела, так и усилие нажатия на спуск, пределы регулирования последнего от 0,7 до 2 кг, значение по умолчанию = 1,6 кг.

Предохранитель оружия несколько необычен, так как управление им осуществляется кнопкой расположенной с правой стороны над проемом спусковой скобы, что несомненно удобно, но небезопасно для неопытного стрелка: дело в том, что он не блокирует ударный механизм, то есть если оружие взведено и, например упадет, то вероятность непроизвольного выстрела достаточно высока.

Ложа из оружейного пластика или дерева снабжена вентиляционными отверстиями для предотвращения температурного искривления ствола, в моделях Math и Patrol ложа исполнена без таких отверстий. Универсальная направляющая на нижней плоскости цевья служит для крепления сошек и/или ремня для переноски.

Приклад оружия исполнен из полимерных материалов, регулируем по длине, высоте щеки, углу вертикального наклона и смещению.

Открытые прицельные приспособления отсутствуют, на направляющую типа Picatinny rail возможно крепление оптического прицела, изначально, штатным оптическим прицелом оружия являлся Hendsoldt 1.5-6x42mm.

Для транспортировки, ствол отделяется от ствольной коробки, оружие разбирается на два основных модуля: первый состоит из ствольной коробки и затворной группы, второй — из ударно-спускового механизма в сборе с магазином. В таком виде, винтовка укладывается в специальный металлический оружейный кейс.



В свое время, модель SSG 3000 Sniper считалась одной из лучших в мире среди полицейских снайперов, а охотники США считают модель SSG 3000 Patrol одним из оптимальных вариантов по соотношению цена / качество и не зря: ее стоимость в базовой комплектации составляет всего $1500.

sniper-weapon.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
