В 1891 году на вооружение русской армии было принято новое оружие – Русская трехлинейная винтовка, созданная С.И. Мосиным. Эта винтовка должна была заменить «Берданки», эксплуатировавшиеся с начала семидесятых годов. В новом проекте использовалось магазинное боепитание, обеспечивавшее значительное превосходство над существующим оружием. Одновременно с этим новая винтовка получила штык, основанный на аналогичном агрегате имеющегося образца.
По некоторым данным, в ходе разработки перспективного оружия для замены винтовки Бердана предлагалось отказаться от традиционного игольчатого штыка и использовать тесак. Тем не менее, сторонники отработанных решений сумели отстоять существующую конструкцию и «продавить» ее использование в новом проекте. При этом предлагалось не просто заимствовать готовый клинок, но создать новую его версию, доработанную с учетом опыта эксплуатации оружия и требований к перспективной винтовке. Таким образом, с точки зрения общих идей штык винтовки Мосина представлял собой дальнейшее развитие клинка «Берданки». Следует отметить, в дальнейшем некоторые винтовки все же получали штыки с ножевидными клинками, однако это было вынужденной мерой.
Общая архитектура первого штыка для «Трехлинейки» соответствовала строению штыка для винтовки Бердана. Одновременно с этим конструкция была доработана в соответствии с новыми расчетами и опытом применения имеющегося оружия. Вследствие этого изменились габариты и вес штыка, а также некоторые его элементы. Для крепления штыка на стволе винтовки по-прежнему предлагалось использовать трубчатую втулку с хомутом. Однако клинок теперь предлагалось крепить к трубке без каких-либо дополнительных опор, обеспечивающих вынос от ствола. Для крепления штыка более не требовался специальный упор на стволе.
Трубчатая втулка имела утолщенный задний торец и фигурную прорезь в средней части. С помощью последней втулка должна была контактировать с мушкой, а также обеспечивать правильное взаимодействие хомута со стволом. Фиксация штыка на стволе осуществлялась при помощи металлического хомута с винтом. Для удобства эксплуатации оружия сравнительно длинные концы хомута были выведены на ту же сторону, что и клинок. Установка штыка на ствол производилась следующим образом. Следовало надеть втулку на дульную часть ствола и повернуть штык на нужный угол по часовой стрелке. При этом угол поворота, в зависимости от серии и производителя, колебался в пределах 30-90 градусов. Клинок установленного штыка находился справа от ствола.
Клинок нового штыка имел четырехгранную игольчатую форму. Для большей жесткости на боковых поверхностях штыка имелись долы. Затачивать, как и ранее, предлагалось только острие. При этом оно имело форму отвертки, что позволяло не только атаковать противника, но и использовать штык в качестве отвертки при обслуживании оружия. Отсутствие заточки на боковых гранях должно было обеспечивать безопасную эксплуатацию оружия с примкнутым штыком.

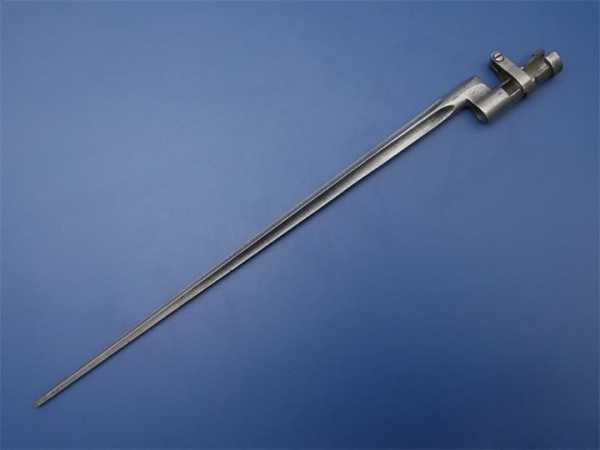

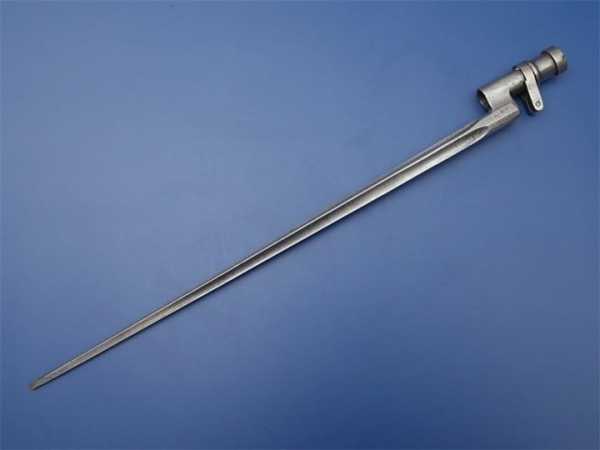

Штыки образца 1891 г. Фото Zemlyanka-bayonets.ru
Общая длина штыка для «Трехлинейки» составляла 500 мм – он был заметно короче штыка винтовки Бердана. Длина трубчатой втулки равнялась 70-72 мм при внутреннем диаметре 15 мм. На клинок приходилось 430 мм от общей длины изделия. Ввиду некоторых отличий технического и технологического характера вес штыков колебался в определенных пределах. В основном этот параметр составлял от 320-325 до 340-345 г.
Известно, что первая партия серийных штыков для новой винтовки была заказана не российской промышленности, а зарубежному предприятию. В 1891 году заказ на производство винтовок со штыками был выдан французскому заводу Chatelleraut. С 1892 по 1895 годы это предприятие поставило российской армии 509539 винтовок, укомплектованных четырехгранными игольчатыми штыками. Штыки французского производства имели некоторые характерные особенности, благодаря которым, в частности, получались легче более поздних изделий, изготовленных в России.
Наиболее заметным отличием французских штыков была конструкция долов клинка. Эти углубления начинались сразу после крепления клинка к трубке, тогда как на российских штыках между креплениями и долами имелся значительный промежуток. Еще одно отличие заключалось в форме детали, соединяющей клинок и втулку. За счет более широкой прорези в трубке штык при установке следовало поворачивать на 90°. Наконец, имелись заметные отличия в маркировке: размер литер, расположение клейм и т.д.

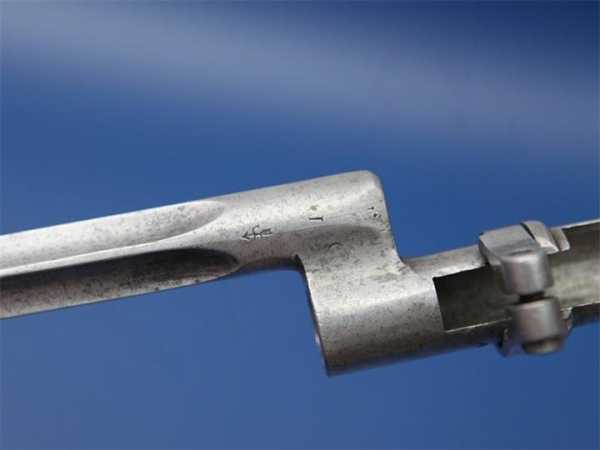

Втулка для крепления штыка. Фото Zemlyanka-bayonets.ru
С точки зрения основных особенностей конструкции штык винтовки Мосина был дальнейшим развитием клинка «Берданки». Такие его особенности сказались на руководствах по применению оружия. Новые винтовки, подобно старым, предписывалось пристреливать с установленными штыками, что позволяло снизить влияние деривации при полете пули. Хранить и переносить оружие так же следовало со штыком. Снимать его требовалось только при поездке на железнодорожном или автомобильном транспорте. Во всех иных ситуациях, в том числе во время боя, штык должен был располагаться на стволе винтовки.
Первые трехлинейные винтовки и штыки для них были произведены во Франции, но в дальнейшем производство этого оружия было перенесено на российские предприятия. Оружие производилось в Туле, Ижевске и Сестрорецке. Новые отечественные штыки выпускались в соответствии с проектом, однако внешне и по конструкции отличались от оружия, изготовленного французской промышленностью.

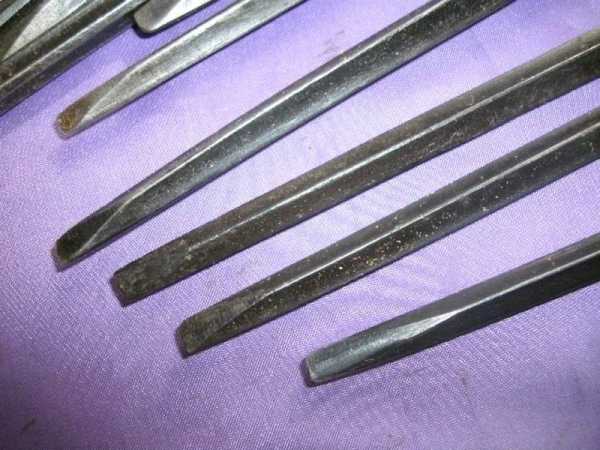

Боевые концы штыков, выполненные в виде отвертки. Фото Zemlyanka-bayonets.ru
В течение нескольких десятилетий штыки для винтовки Мосина не претерпевали никаких изменений и, с определенного времени, выпускались только в России. Тем не менее, в дальнейшем список стран-изготовителей пополнился еще одним пунктом. Начало Первой мировой войны привело к необходимости увеличения выпуска оружия, однако российская промышленность уже не могла справиться с новыми заказами. Из-за этого появились контракты с американскими компаниями. Заводы Remington и Westinghouse должны были выпустить около 2,5 миллиона винтовок и такое же количество штыков. Оружие американского производства походило на французское, а также имело схожие характерные черты.
До революций 1917 года Россия успела получить не более 750-800 тыс. «Трехлинеек» американского производства. В связи со сменой власти и тяжелой экономической ситуацией российская сторона не могла оплатить и забрать новые партии оружия, из-за чего возникли проблемы со статусом этой продукции. Проблема была решена правительством США. Желая поддержать заводы, испытывавшие экономические трудности, государство выкупило произведенные, но не поставленные заказчику винтовки и передало их Национальной гвардии. Часть этого оружия также попала в армию. Поскольку приемка «невостребованных» винтовок и штыков осуществлялась американскими военными, это оружие получало соответствующие клейма.

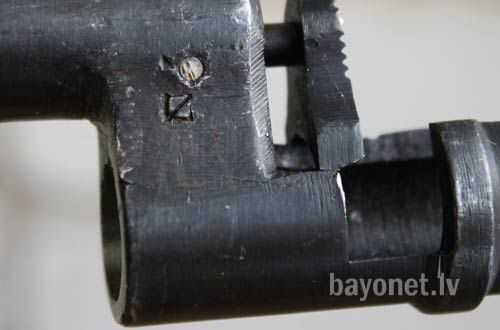

Крепления штыка конструкции Кабакова-Комарицкого. Фото Bayonet.lv
Развитие штыка к трехлинейной винтовке до определенного времени не велось. Новые модификации этого оружия, в том числе и серийные, появились лишь после создания Советского Союза. За несколько следующих десятилетий был создан ряд модификаций базового штыка, отличавшихся друг от друга и от исходной конструкции некоторыми особенностями и даже назначением. Часть модификаций штыка успешно прошла все необходимые испытания, а затем поступила в серию.
Первой новой модификацией штыка стала тренировочная. В двадцатых годах была предложена новая конструкция штыка, которая позволяла бойцам, при использовании соответствующих средств защиты, отрабатывать приемы штыкового боя в совместных занятиях. Тренировочный штык отличался от боевого конструкцией «клинка» и его креплениями. Последние были выполнены в виде двух металлических пластинок с отверстиями для двух винтов или заклепок. Между пластинками помещался пластинчатый гибкий имитатор штыка, фиксируемый на своем месте винтами/заклепками. По своим габаритам гибкий имитатор клинка соответствовал боевому изделию. Для безопасного использования боевой конец имитатора загибался и образовывал петлю.
Штык обр. 1891/30 гг. Фото Wikimedia Commons
По некоторым данным, тренировочные гибкие штыки производились не только оружейными заводами, но и фабриками спортивного инвентаря. Кроме того, имеются сведения о продолжении производства подобных изделий до шестидесятых годов. Тренировочные штыки могли использоваться как с боевыми, так и с учебными винтовками Мосина. В годы Великой Отечественной войны тренировочные штыки переделывались в боевые: для этого в креплениях устанавливался пластинчатый клинок кустарного изготовления.
В конце двадцатых годов начались работы по модернизации «Трехлинейки», которые привели к появлению т.н. винтовки Мосина обр. 1891/30 гг. Одним из направлений модернизации было создание нового штыка, отличающегося от базового более совершенными креплениями. Инженеры Комарицкий и Кабаков создали новый вариант систему установки штыка на винтовку, в состав которого включили пружинную защелку и намушник конструкции оружейника Паншина.
От базовой версии новый штык отличался конструкцией трубчатой втулки. На ее боковой поверхности предусматривалась крупная прорезь, соединенная с небольшой прорезью в верхней поверхности. Над последней находился крупный намушник рамочной конструкции. В креплении клинка располагались механизмы защелки. Для установки такого штыка на винтовку следовало надеть трубку на ствол, проведя мушку по боковой прорези, а затем повернуть штык на 90° и поставить его на защелку. При этом клинок оказывался справа от ствола, а открытая мушка – под намушником.

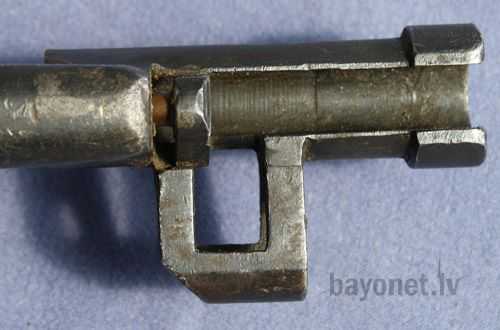

Крепления штыка обр. 1891/30. Фото Bayonet.lv
В скором будущем на основе конструкции Комарицкого-Кабакова был разработан новый штык, который в дальнейшем использовался с винтовкой обр. 1891/30 гг. Конструкция штыка фактически осталась прежней, однако он лишился намушника. В ходе модернизации винтовка получила собственную защиту мушки, из-за чего можно было отказаться от соответствующей детали на штыке. В такой конфигурации штык производился серийно и поставлялся в войска вместе с модернизированной винтовкой. Примечательно, что штыки первых серий комплектовались кожаными ножнами, но позже от них отказались ввиду отсутствия необходимости в подобных изделиях.
В 1943 году разрабатывался новый вариант штыка с оригинальными креплениями. В рамках конкурса на разработку перспективного штыка была предложена конструкция, позволяющая как демонтировать клинок, так и складывать его в транспортное положение. Для этого на трубчатой втулке установили несколько новых деталей. В задней части появилась скоба с отверстиями для винта или шпильки. На ней шарнирно должен был монтироваться клинок с удлиненной задней частью. На уровне дула предусматривалась подвижная деталь-защелка с кольцом для установки на ствол. Таким образом, новый штык следовало монтировать на винтовку без возможности быстрого снятия, однако появлялась возможность складывать клинок. Для перевода в походное положение защелка отводилась вперед и отпускала клинок, позволяя повернуть его на оси. Клинок укладывался вдоль ложа. Возвращение в боевое положение производилось поворотом вперед с последующей установкой защелки.
По некоторым данным, подобные штыки были выпущены сравнительно небольшой серией и использовались только в испытаниях. В серию они не пошли, однако стали основой для нового штыка, который, в свою очередь, выпускался крупными партиями и применялся в войсках.
Механизм крепления штыка для карабина обр. 1944 г. Фото Wikimedia Commons
В силу определенных причин новый складной штык начал выпускаться в 1943 году, однако в документах он числится как штык обр. 1944 г. Такой вариант клинка предназначался для карабинов Мосина и, прежде всего, отличался габаритами. При этом имелись и отличия в конструкции. Так, вместо трубки с фигурной прорезью использовался металлический хомут с шарниром для клинка, жестко устанавливаемый на стволе. Защелка для фиксации на дуле осталась прежней. Общая длина такого складного штыка составляла 380 мм при клинке длиной 310 мм.
Складной штык с жесткими несъемными креплениями использовался только на карабинах Мосина обр. 1944 года. Это оружие производилось серийно и поставлялось в Красную Армию. Кроме того, часть запасов карабинов в дальнейшем передавалась дружественным государствам. Также в рамках международного сотрудничества СССР передавал третьим странам производственную документацию. Производство лицензионных карабинов велось в Венгрии, Китае и других странах.
Во время войны также создавались импровизированные модификации штыков для винтовки Мосина, строившиеся на базе имеющихся деталей. Так, в Ленинграде во время блокады (по другим данным, в полевых мастерских) изготавливались штыки с ножевидными клинками. На трубчатую втулку в таком случае устанавливалось треугольное крепление, к которому приваривался клинок. В качестве последнего могли использоваться заготовки для штыков винтовки СВТ-40 или другие схожие изделия. Такие клинки имели одностороннюю заточку и долы на обеих боковых поверхностях. По понятным причинам, габариты и вес подобных изделий заметно отличались и зависели от «сырья».

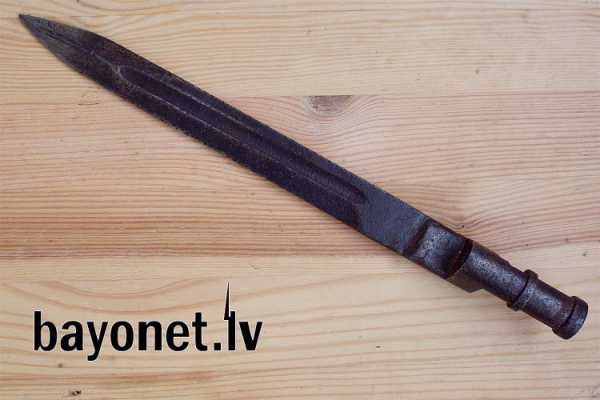

Импровизированный кустарный штык, изготовленный с использованием нестандартного клинка. Фото Bayonet.lv
Винтовки С.И. Мосина в различных версиях производились до середины шестидесятых годов прошлого века и в течение нескольких десятилетий являлись одним из основных видов стрелкового оружия русской, а затем Красной армии. За это время были созданы несколько модификаций самого оружия, а также штыков для него. В зависимости от требований войск разрабатывались съемные или складные штыки различной конструкции, а при необходимости даже была создана импровизированная модификация, которую можно было производить в условиях дефицита ресурсов. Будучи неотъемлемым элементом стрелкового комплекса, штыки винтовок Мосина активно использовались солдатами в ходе нескольких войн. Таким образом, штыки этого оружия достойны рассмотрения и изучения не меньше, чем сами винтовки.
По материалам сайтов:
http://world.guns.ru/
http://bayonet.lv/
http://zemlyanka-bayonets.ru/
http://1941-1945.ru/
http://army.lv/
Подробный обзор различных штыков для «Трехлинейки» с фотографиями:
http://zemlyanka-bayonets.ru/forums/index.php?/topic/652-штык-к-винтове-мосина-обр1891-года /
Автор Рябов Кирилл
101.livejournal.com
Откидной штык к карабину системы Мосина образца 1944 года
История создания
В начале Второй мировой войны основным стрелковым оружием, принятым на вооружение РККА, была винтовка системы Мосина образца 1891/30. Однако, несмотря на высокие боевые качества, эта винтовка была неудобна для сражений в условиях ограниченного пространства, например в густых зарослях, зданиях и блиндажах. Кроме того, появление пулемётов устранило потребность в большой дальности стрельбы винтовки. При сложившихся условиях было достаточно дальности, не превышающей 500-600 метров.
В связи с этим в 1944 году был разработан и принят на вооружение карабин на основе укороченной винтовки Мосина, оснащённый соответствующим штыком. По результатам конкурса из восьми представленных вариантов штыка к новому карабину был выбран штык конструкции Н.С. Семина. Он имел стандартную игольчатую форму, но отличался небольшой длиной и возможностью складывания.
Карабин вместе с откидным штыком образца 1944 года был принят на вооружение пехоты, кавалерии и инженерных войск РККА, где состоял вплоть до последующего перехода на современное автоматическое оружие.
Применение
Карабин системы Мосина с откидным штыком образца 1944 года нашёл применение на позднем этапе Великой Отечественной войны. Ими оснащались бойцы пехоты, кавалерии и инженерных войск РККА.
Разновидности
Откидной штык к карабину системы Мосина образца 1944 года имел два варианта защёлки. В раннем варианте, выпускавшемся в 1943-1945 годах, в основании штыка имелся один выступ, который фиксировал штык в боевом положении. Более поздний вариант, производившийся начиная с 1945 года, отличался двумя выступами, позволявшими закреплять штык не только в боевом, но и в походном положении. Ранний и поздний варианты данного штыка различалась также формой втулки с кольцом.
Предшественник
Предшественником откидного штыка к карабину системы Мосина образца 1944 года можно считать штык Кабакова-Комарицкого образца 1891/30 года. От прототипа штык конструкции Семина отличается длиной и шарнирным креплением, позволяющим откидывать его вбок при эксплуатации и транспортировке.
Последователь
Последователи у откидного штыка к карабину Мосина образца 1944 года отсутствуют, т.к. вскоре после Великой Отечественной войны стрелковое оружие системы Мосина было снято с производства.
Технические характеристики
Общая длина откидного штыка конструкции Семина составляет 380 мм. Клинок имеет игольчатую четырехгранную форму с долами во всех гранях. Длина клинка – 310 мм, ширина – 16,5 мм. Острие клинка срезано в виде отвертки, что позволяло использовать его для разборки винтовки и иных аналогичных целей.
Штык крепился с помощью шарнира с правой стороны карабина, а подпружиненная защелка в виде втулки с кольцом позволяла уложить штык в походном положении вдоль правой ложи. При переводе штыка в боевое положение он надевается на ствол.
Откидной штык производился на территории СССР, Венгрии, Румынии, Польши и Китая, однако в подавляющем большинстве случаев штамп завода на штыке не ставился. Маркировка ограничивается приемочными и технологическими клеймами на отдельных деталях штыка.
warstory.ru
Штык к винтовке Мосина обр. 1891 года,Российская Империя
Клинок стальной, прямой, игольчатого типа, четырехгранный, с долами во всех гранях. Острие клинка срезано в виде отвертки. Трубка с Г-образной прорезью, идущей с верху налево. Задний конец трубки утолщен. Шейка короткая, четырехгранная. В основании клинка вмонтирована пружинная защелка, фиксирующая штык при примыкании за основание мушки. Штык изготовлен на Ижевском оружейном заводе в 1900-ых годах, о чем свидетельствует клеймо в виде лука со стрелой на основании клинка справа. Также присутствует номерное клеймо -«350347» и клейма военной приемки.
Штык к винтовке Мосина обр. 1891 года,Российская Империя
Общая длина: 50 см
Длина клинка: 43 см
Историческое описание
Штык для винтовки обр.1891 года также был принят несколько устаревшего образца — игольчатый, с креплением при помощи трубчатой муфты, одеваемой на ствол. Клинок был 4-гранный, с долами на всех гранях, острие заточено на плоскость, и могло использоваться в качестве отвертки при разборке оружия. Главным недостатком системы, исправленным лишь в 1930 году, было то, что штык всегда должен был носиться примкнутым к винтовке, в боевом положении. Это делало и так довольно длинную винтовку еще более неудобной в переноске и маневре, особенно в стесненных обстоятельствах (в окопах, в густом лесу и т.п.). Все винтовки (кроме казачьей) пристреливались с примкнутым штыком, и снятие штыка приводило к существенному изменению боя винтовки. Кроме того, крепления штыков со временем имели тенденцию к разбалтыванию, ухудшая точность стрельбы (недостаток был устранен только в модификации 1930 года).
vilingstore.net
