Винтовка Мосина 1891/30 гг.
Общая информация
ТТХ

350Урон

75Дальность

170Темп стрельбы

104Точность в прицеле

43Точность от бедра

1Ёмкость магазина

50Боезапас

сильнаяОтдача

стволМодификации

одиночными выстрелами с
передёргиванием затвораПринцип стрельбы

дозарядка
по одному патронуСпособ перезарядки

Модель образца 1891/30 годов была одним из основных видов оружия советской пехоты во время Второй мировой войны. Первые снайперские варианты оборудовались прицелами марками ПЕ с 4-кратным увеличением, а более позднее — прицелами ПУ с увеличением в 3,5 раза.

Винтовка Мосина 1891/30 гг. в игре

Боевая эффективность

Винтовка Мосина 1891/30 гг. — мощная снайперская винтовка с продольно-скользящим поворотным затвором. Данное оружие отлично подойдёт для бойцов, которые любят решать свои дела одной пулей.

Достоинства

• Высокий урон.
• Хорошая дальность стрельбы.

Недостатки

• Однозарядность.
• Модифицируется только ствол.

Совместимые модули

Ствол



Достижения

День Победы
Убить 1000 врагов из ППШ-41 или винтовки Мосина
Решающий вклад
Нанести 10 000 000 единиц урона из оружия Второй мировой
Вперёд, к победе!
Убить 1000 врагов из советского оружия Второй мировой в PvP-режиме

Историческая справка

Винтовка Мосина образца 1891/1930 годов «Трехлинейка» — магазинная винтовка системы Мосина-Нагана, калибра 7,62-мм образца 1891 года, стоявшая на вооружении Российской Императорской армии. Активно использовалась в период с 1891 по конец Второй Мировой войны, в этот период многократно модернизировалась. Название трехлинейка происходит от калибра винтовки, который равен трем «русским линиям» (старая мера длины) — одна линия равна одной десятой дюйма (2,54 мм), три линии равны 7,62 мм соответственно. Винтовка Мосина имеет продольно-скользящий поворотный затвор и дереянную ложу, выполненную зацело с прикладом и цевьем. С оптическим прицелом точность стрельбы была обеспечена на расстоянии от 100 до 1300 метров. Правда, из-за оптического прицела было невозможно сделать конструкцию винтовки под стрельбу из магазина — заряжать приходилось по одному патрону. На основе винтовки образца 1891 года, и ее модификаций, был создан целый ряд образцов спортивного и охотничьего оружия, как нарезного, так и гладкоствольного.

Видеоролики

Обзоры реального прототипа

wf.mail.ru

Винтовка Мосина — Википедия

Материал из Википедии — свободной энциклопедии

Перейти к навигации Перейти к поиску
Русская 3-линейная (7,62-мм) винтовка образца 1891 года

Различные модификации винтовок и карабинов
Тип Винтовка
Страна
История службы
Годы эксплуатации с 1892 года[комм. 1]
Принят на вооружение 1891
На вооружении см. Страны-эксплуатанты
Войны и конфликты Русско-японская война,
Первая мировая война,
Гражданская война в России,
Гражданская война в Китае,
Гражданская война в Испании,
Японо-китайская война (1937—1945),
Хасанские бои (1938),
Бои на Халхин-Голе,
Зимняя война,
Вторая мировая война,
Корейская война,
Вьетнамская война,
Афганская война (1979—1989),
обе чеченских войны и конфликт на востоке Украины,
Гражданская война в Сирии
История производства
Конструктор Сергей Иванович Мосин
Разработан 1891 год
Производитель
Годы производства 1892—1965
Всего выпущено около 37 000 000 единиц
Варианты см. Варианты
Характеристики
Масса, кг 4,5
Длина, мм

со штыком / без штыка 1738 / 1306 (пехотная),
1500 / 1232 (драгунская и
обр. 1891/30),

  — / 1020 (карабин)
Длина ствола, мм

800 (пехотная), 729 (драгунская и обр. 1891/30),

510 (карабин), 600 (чешская)
Патрон 7,62×54 мм R
Калибр, мм 7,62 (3 линии)

encyclopaedia.bid

Винтовка Мосина-Нагана образца 1891 года — 21 Марта 2009

Винтовка Мосина-Нагана образца 1891 года

Русская «трехлинейка» была основным оружием русской пехоты во всех войнах первой половины минувшего столетия. С ней наши солдаты прошли русско-японскую, финскую и две мировые войны.

Ее официальное название — винтовка Мосина-Нагана образца 1891 года(28 апреля 1891 года император Александр III утвердил образец винтовки ). Но в реальной конструкции оружия от Нагана осталась только фамилия этого бесспорно талантливого оружейника. Его очень удачный математический компоновочно-балансовый расчет гениально воплощен в металл русским артиллерийским офицером С.И. Мосиным. Капитан Мосин поставил себе задачу — создать оружие для практического применения в тяжелейших условиях различных климатических зон Российской империи, способное выдержать варварскую эксплуатацию в грязи окопов и песке, постоянно падающем на войне сверху вниз. Мосин достиг цели.

Геометрический профиль деталей оружия и система их взаимодействия были тщательно продуманы, опробованы в самых жестоких условиях, и только по результатам испытаний принимались единственно правильные конструктивные решения. Патроны трехлинейной винтовки имеют шляпку-закраину, у винтовки системы Нагана из-за этого в ствол частенько подавалось сразу по два патрона, что приводило к заклиниванию оружия. Мосин этот недостаток ликвидировал введением в свою конструкцию особой детали — отсечки-отражателя. Лишних деталей в этом оружии не было. Винтовка не ломалась — ломаться в ней было нечему. Более того, она легко разбиралась и собиралась, что было очень важным при ее освоении молодыми солдатами, набранными из полуграмотного крестьянства тогдашней России.Капитан Мосин продумал систему так, что геометрией деталей попавшая в механизм грязь при движении затвора отбрасывается или наружу, или в люфты и полости системы, откуда грязь и песок все равно выталкиваются за пределы оружия движущимися частями. Затвор винтовки, имея люфты в сочленении своих деталей, может слегка «изгибаться» по оси, «обходя» при продольном движении песок, попавший в ствольную коробку. Если песка насыпалось столько, что затвор уже не закрывается, оружие достаточно протереть тем, что есть под рукой, вынув затвор и подаватель магазинной коробки. Но даже нечищеная трехлинейная винтовка во фронтовых условиях может эксплуатироваться бесконечно долго.

В Российской империи, а затем в СССР трехлинейная винтовка неоднократно подвергалась модификации. И в первый раз в 1910 году, когда на вооружение был принят более сильный патрон с остроконечной пулей. Тогда на оружии появилась прицельная рамка Коновалова и опорный нагель,который воспринимал импульс повышенной отдачи от опорного выступа ствольной коробки. На винтовке появилась ствольная накладка, предохраняющая руки стрелка от ожогов. На пехотном варианте ствольная накладка «прихватывалась» винтовыми ложевыми кольцами, на драгунском — разрезными пружинными. Кроме этих образцов выпускался также короткий кавалерийский карабин для казачьих и пластунских полков.После 1931 года выпускались винтовки только драгунского (слегка укороченного) образца. Система была предельно упрощена: граненая ствольная коробка стала круглой, буковые и ореховые ложа заменили на березовые, а прицельную рамку Коновалова — на секторную. Изменили крепление штыка: раньше оно было с винтовой затяжкой, потом стало с обыкновенной защелкой. Специальную «белую» сталь шептала-пружины заменили на обыкновенную черную. Были и другие упрощения, вследствие чего кучность боя винтовки ухудшилась.

Принцип действия этого оружия основан на работе поворотного затвора , продольно скользящего в ствольной коробке . При досылании затвора вперед он подхватывает патрон из магазинной коробки, выталкивает его за пределы воздействия отсечки-отражателя , которая не дает патрону «вывалиться» вертикально вверх, и по направляющим пазам ствольной коробки подает патрон в патронник. При повороте рукоятки затвора вправо боевые выступы боевой личинки поворачиваются на 90° и заходят за боевые выступы ствольной коробки. Таким образом, происходит запирание системы При нажиме на спусковой крючок опускается шептало с которого срывается курок , ударник разбивает капсюль, происходит выстрел. При повороте рукоятки затвора вверх боевые выступы личинки и ствольной коробки выходят из взаимного зацепления, система отпирается, курок взводится взаимодействием его винтовой червячной геометрии с аналогичной винтовой геометрией торца стебля затвора Таким образом, курок открытого затвора всегда будет взведен. При отведении затвора назад зацеп-выбрасыватель, запрессованный в боевой личинке, извлекает из патронника стреляную гильзу. Геометрия открытого затвора образует паз-желобок , которым затвор при движении назад скользит по зубу отсечки-отражателя Извлекаемая гильза «наезжает» на этот зуб, отражается от него и выбрасывается в сторону зацепа наружу.

Драгунская винтовка Мосина отличалась от пехотной такими особенностями:
1) ствол короче, длина его 730 мм, длина прицельной линии 614 мм, длина всей винтовки 1234 мм; 2) винтовка легче пехотной: весит 3895 г. Штык единого с пехотным образца — весит 380-385 г; 3) вместо антабок для ремня в ложе сделаны щели, оправленные стальными глазками; 4) ложевые кольца без винтов, глухие; каждое удерживается пружиной, врезанной в дерево цевья; 5) приклад уже, цевье тоньше пехотного; ложа березовая; 6) шарниром для крышки магазинной коробки служит специальный болт, укрепленный в магазинной коробке; 7) под шейкой ложи нет стальной личинки.

Трехлинейный карабин (укороченный вариант винтовки) впервые появился в 1907 году для вооружения кавалеристов. Немного модернизировался в 1938 году, а в 1944 году к нему был разработан неотъемный откидной штык. Эти карабины с отборными стволами или изготовленные на заказ обеспечивали кучность боя 5х4 см на дистанции 100 метров обычным патроном. Поэтому на них нередко ставили оптический прицел ПУ и применяли для работы в разведдиверсионных группах .Короткие карабины оказались практичными, маневренными и удобными для работы в условиях населенных пунктов.

С винтовкой Мосина наша пехота прошла всю Великую Отечественную войну. Эта винтовка в 1941-1945 годах оставалась основным образцом индивидуального стрелкового оружия. Даже после 1945 года, с развитием автоматического стрелкового оружия и принятием на вооружение знаменитого автомата Калашникова, «трехлинейка» отнюдь не превратилась в музейный экспонат.

3v-soft.clan.su

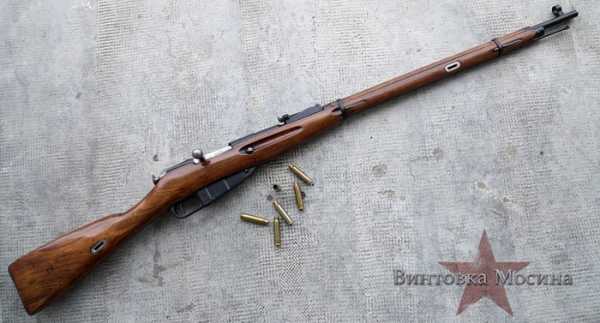

Винтовка Мосина обр. 1891 г.

Винтовка была разработана капитаном Русской армии С. И. Мосиным в конце 1880-х гг. Войсковые испытания винтовки проводились с 21 декабря 1890 г., на вооружение Русской армии ее приняли 10 апреля 1891 г. под обозначением «Трехлинейная винтовка обр. 1891 г.».
Такое обезличенное обозначение нарушило традиции Русской армии, согласно которым имя создателя оружия обязательно упоминалось в его оригинальном обозначении. Считается, что таким образом чиновники Военного министерства России сделали реверанс в адрес бельгийца Л. Нагана, претендовавшего на авторство некоторых конструктивных решений, реализованных в винтовке С. И. Мосина.
Примечательно, что в варианте Министерства обороны винтовка имела обозначение «Русскаятрехлинейная винтовка обр. 1891 г.», но император Александр III слово «русская» из обозначения вычеркнул.
Первоначально производство винтовок системы Мосина было организовано во Франции (до 1895 г. там было изготовлено 503539 единиц), а специально модернизированные русские заводы смогли приступить к выпуску винтовок во второй половине 1893 г. К 1896 г. они поставили Русской армии 1 470470 винтовок, а к 1902 г. число изготовленных на русских заводах винтовок достигло 2964484 единиц. Кроме считавшейся основной пехотной винтовки, выпускались также драгунская и казачья винтовки системы Мосина, отличавшиеся лишь длиной ствола и некоторыми конструктивными деталями.
В 1897 г. начался выпуск и трехлинейных карабинов. На Сестрорецком заводе в карабины переделывали драгунские и казачьи винтовки, а на Ижевском заводе изготавливались новые карабины.
Винтовка системы Мосина в течение многих десятилетий была основным индивидуальным оружием русской и советской пехоты для поражения противника огнем, штыком и прикладом. Она была наиболее действенным средством для поражения одиночных живых целей (открытых, маскированных, движущихся и появляющихся на короткое время). Наилучшие результаты стрельбы из винтовки достигались на расстояниях до 400 м. Сосредоточенный огонь стрелков применялся для поражения групповых целей на расстояниях до 1000 м.
Винтовка системы Мосина стала первой магазинной винтовкой Русской армии. Она снабжена скользящим затвором с поворотом при запирании канала ствола. Запирание производится симметрично расположенными боевыми выступами боевой личинки затвора. Основными конструктивными признаками винтовки являются: ударный механизм ударникового типа, выполненное в затворе предохранительное устройство, спусковой механизм без предупреждения, питание патронами из магазинной коробки вертикального типа с однорядным расположением патронов.
Пехотная винтовка имеет ствол длиной 800 мм, в канале которого выполнены четыре правосторонних нареза. Задняя часть канала ствола гладкая, она
является патронником. Патронник соединяется с нарезной частью канала ствола посредством пульпою входа.
Затвор отличается простотой, надежностью и удобством использования. Он состоит всего из семи деталей. Разборка и сборка затвора производится легко и быстро, без применения инструментов. Оригинально выполнено и крепление затвора в ствольной коробке — он отделяется после отведения его назад и простого нажима на спусковой крючок, вызывающего отключение затворной задержки.
Ложе цельное, изготавливается из дерева. Приклад имеет прямую шейку английского типа.
К винтовке был принят специально для нее разработанный 7,62-мм патрон, пуля которого имела овальную головную часть. Масса пули составляла 13,73 г. начальная скорость пули равнялась 620 м/с. Наибольшая прицельная дальность составляла 1920 м. На расстоянии 35 м пуля пробивала 16 — 35 однодюймовых досок.
Для улучшения баллистических качеств винтовки в 1908 г. к ней был принят новый патрон с облегченной остроконечной пулей. Масса пули была уменьшена до 22,45 г. а масса порохового заряда увеличена с 2,2 г. у прежнего патрона до 3,25 г. Начальная скорость пули возросла до 860 м/с, при этом значительно возросли дальность прямого выстрела и пробивная способность пули, а дальность прицельного огня составила 2276 м.
Питание патронами осуществлялось из пятизарядного встроенного магазина. Заполнение магазина производилось с использованием обойм по пять или по одному патрону.
Открытые механические прицельные приспособления включают мушку и секторный прицел. На наружной стороне прицельной планки нанесены деления с цифрами от 1 до 20, означающими дистанции в сотнях метров.
Между делениями есть малые риски для установки прицела с точностью до 50 м.
Винтовка комплектовалась традиционным для Русской армии игольчатым штыком. В Красной армии в качестве основного образца индивидуального оружия была принята драгунская винтовка. В 1930 г. она была модернизирована и получила обозначение «7,62-мм винтовка обр. 1891/1930 гг.». На модернизированной винтовке был установлен новый секторный прицел с метрической шкалой, изменена форма мушки и введены новые разрезанные пружинные кольца для более надежного скрепления ствола с ложем.
Был изменен также способ крепления игольчатого штыка.
Общее количество изготовленных винтовок и карабинов системы Моси­на достигает 20 млн. В годы войны было произведено более 12 млн, абсолютное большинство из которых (11 млн 145 тыс.) приходится на Ижевский машиностроительный завод (завод № 74).

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Винтовка Мосина-Нагана образец 1891 года

Русские войска проходят маршем по улицам греческого города Салоники в июле 1916 года. Благодаря титаническим усилиям, предпринятым русской армией под командованием генерала Брусилова, удалось прорвать австро-венгерскую оборону.

Русские войска в окопах Второй мировой войны. На бруствере видны винтовки Нагана-Мосина образца 1891 года с примкнутыми штыками, что было обязательным в боевой обстановке. Штыки, помимо ближнего боя, предназначались для лучшей балансировки оружия.

К концу 1880-х годов в огромной русской армии решили отказаться от использования устаревших винтовок системы Бердана. В результате исследований внимание русских военачальников привлекли бельгийская винтовка, выпускаемая братьями Наган, и конструкция, предложенная царским офицером Сергеем Мосиным.

В результате решили совместить все лучшее этих двух винтовок: так появилась винтовка Мосина — Нагана, по лучившая в России обозначение 3-линейная винтовка образца 1891 года «Трехлинейная» обозначает калибр оружия, который измерялся в старинной русской линейной системе мер, где одна линия была равна одной десятой дюйма — 2, 54 мм.

Изначально и прицел имел деления в аршинах (1 аршин — 0, 71 метра), однако в 1908 году с принятием метрической системы калибр стали именовать 7,62 мм. В целом винтовка Мосина была удачным и надежным оружием, в котором имелось несколько интересных особенностей. Одной из них стал пятизарядный магазин, устроенный так, что на верхний патрон не оказывалось давление пружины подавателя, при этом уменьшалась вероятность задержки при подаче патрона.

Правда, это привело к некоторому усложнению конструкции. Затвор, состоящий из двух частей, также считается неоправданно усложненным, хотя он показал минимум проблем при использовании. Другой интересной особенностью можно назвать то, что игольчатый штык винтовки имел наконечник в форме отвертки, и его можно было использовать при разборке винтовки.

Карабин

Винтовка образца 1891 года была оружием чрезвычайно неприхотливым, способным выдержать любые испытания, и не требовала особого ухода и заботы. Драгунская винтовка образца 1891 года предназначалась для вооружения кавалерийских и драгунских частей русской армии, но эта модификация была не намного короче обычной винтовки и значительно длиннее других карабинов того времени.

Только в 1910 году появился настоящий карабин образца 1910 года. Основной проблемой для России было то, что при наличии хорошей винтовки ее выпускали явно в недостаточных количествах. Производственный процесс был растянут, фактически винтовки изготавливались вручную, так как до 1914 года в России особо не задумывались о массовом производстве.

Когда в 1914 году после мобилизации резервистов были сформированы дополнительные части, для их вооружения зачастую не хватало винтовок.

Винтовка Мосина-Нагана образец 1891 года характеристики:

  • Калибр: 7,62 мм
  • Вес: 4,37 кг
  • Длина общая: 1305 мм
  • Длина ствола: 802 мм
  • Начальная скорость лолета пули: 810 м/с
  • Магазин: коробчатый, на 5 патронов
