Штурмовая винтовка (автомат) Steyr AUG / Stg.77 (Австрия)



Калибр: 5.56 мм NATO (.223rem)
Длина: 805 мм (со стволом 508 мм)
Длина ствола: 508 мм (также укороченные стволы 350 мм, 407 мм или тяжелый ствол 621 мм)
Вес: 3.8 кг (со стволом 508 мм)
Емкость магазина: 30 или 42 патрона
Темп стрельбы: 650 выстрелов в минуту
Эффективная дальность стрельбы: 450-500метров со стандартным винтовочным стволом

Разработкановой штурмовой винтовки для Австрийской армии на замену устаревающим винтовкам Stg.58 калибра7.62мм НАТО (лицензионный вариант бельгийской винтовки FN FAL) была начата в конце 1960х годов. Разработкой новой винтовки в тесном сотрудничестве с армией занялся концерн Steyr-Daimler-Puch (ныне Steyr-Mannlicher AG & Co KG). Новая винтовка, получившая условное наименование AUG (Armee Universal Gewehr = армейская универсальная винтовка) изначально проектировалась таким образом, чтобы единый базовый образец позволил получить не только основное оружие пехоты - автомат (штурмовую винтовку), но и укороченный карабин для десантников и совсем "куцый" пистолет-пулемет для экипажей боевых машин или сил специальных операций, а также взводное оружие поддержки (ручной пулемет) и снайперскую винтовку. Кроме того, новая винтовка, точнее, система пехотного оружия, должна была обладать малым весом, высокой боевой эффективностью, удобством в обращении. Главными создателями нового оружия стали три австрийца - Хорст Весп (Horst Wesp), Карл Вагнер (Karl Wagner) и Карл Мозер (Karl Möser). Со стороны Австрийской армии разработкой руководил полковник Вальтер Штолл (Walter Stoll). Первые прототипы новой винтовки появились в первой половине 1970х годов, а в 1977 году новая винтовка Steyr AUG была принята на вооружение Австрийской армии под обозначением Stg.77 (Sturmgewehr 77). Производство Steyr AUG было начато в 1978 году и продолжается до их пор. Кроме Австрии, винтовку Steyr AUG приняли на вооружение армии Австралии, Новой Зеландии, Омана, Малайзии, Саудовской Аравии, Ирландии и еще ряда стран. Кроме того, винтовки Steyr AUG широко приобретались различными правоохранительными органами по всему миру, включая, в частности, и Береговую Охрану США. Специально для гражданского рынка выпускается вариант Steyr AUG, не имеющий возможности вести автоматический огонь. В ходе эксплуатации винтовки Steyr AUG зарекомендовали себя достаточно удобным, надежным и точным оружием.

Зачастую считается, что винтовка Steyr AUG была в своем роде революционным образцом, установив новую моду на стрелковое оружие для армии. Это в значительной мере не так, так как большинство идей, реализованных в Steyr AUG, впервые в той или иной форме были реализованы и раньше. Так, первые автоматы в конфигурации буллпап были созданы в конце 1940х - начале 1950х в Англии (ЕМ-2,1951) и России (ТКБ-408, 1946). Оптические прицелы малой кратности в качестве основных прицельных приспособлений появились примерно тогда же, опять таки в Англии (все тот же ЕМ-2) и Канаде (опытные прототипы винтовки FN FAL).Концепция сменных стволов, хотя и с иной целью, использовалась в пулеметах чуть ли не с начала 20 века. Создание семейства оружия на базе единого центрального блока (ствольная коробка с основными механизмами) - также идея не новая, разработанная еще в 1920е годы во Франции инженером Россиньолем и в России- Федоровым. Использование пластика для создания наружного кожуха оружия также было уже не новинкой... Однако несомненным успехом инженеров фирмы Штайр стало именно осмысление уже существовавших конструкций и идей и создание на их базе весьма продуманного и удачного образца, вполне соответствовавшего поставленным задачам и самым современным тенденциям. Кроме того, новая винтовка, в отличие от появившейся практически тогда же и во многом аналогичной французской винтовки FAMAS, была откровенно изящна, что немало способствовало ее успеху и на полях кино. Таким образом, не будучи по сути чем то революционным, винтовка Steyr AUG все-таки стала в известной мере законодательницей моды - недаром некоторые более новые штурмовые винтовки, такие как израильская Tavor TAR-21 и сингапурская SAR-21 имеют с Steyr AUG значительное сходство.

В 1980х годах для Steyr AUG был разработан специальный комплект, позволяющий переделать автомат в пистолет-пулемет под патрон 9х19мм Парабеллум. Этот комплект включает в себя ствол калибра 9мм, новую затворную группу (затвор свободный), адаптер для приемника магазинов.

В 2005 году компания Steyr-Mannlicher представила самый новый вариант семейства AUG - AUG A3. основным отличием этого варианта стал отказ от интегрального оптического прицела в пользу стандартной направляющей типа Пикатинни (Picatinny rail), допускающей установку практически любых оптических, ночных и обычных открытых прицелов, а также их комбинаций, при использовании стандартных же кронштейнов, совместимых с направляющей. Также конструкторы отказались от складной передней рукоятки - ее место в передней части ствольной коробки заняла еще одна, более короткая направляющая Пикатинни, допускающая крепление не только съемных передних рукояток, но также подствольных фонарей и даже специальных 40мм гранатометов, имеющих соответствующие крепления. Еще две направляющих размещены по бокам передней части ствольной коробки - на них можно крепить лазерный прицел или любые другие нужные аксессуары.

Техническое описание.
Штурмовая винтовка (а точнее - семейство стрелкового оружия) Steyr AUG - это автоматическое оружие с магазинным питанием, воздушным охлаждением сменного ствола, газоотводной автоматикой, скомпонованное по схеме буллпап (при которой казенная часть ствола, затворная группа и магазин находятся позади рукоятки управления огнем и спускового крючка).

Основу системы Steyr AUG составляет компактная ствольная коробка, выполненная из алюминиевого сплава. В нее установлены несколько высокопрочных стальных вставок. Одна вставка служит узлом для крепления ствола, за нее же происходит и запирание затвора. Таким образом ствольная коробка оказывается в значительной мере разгружена при стрельбе. Еще пара вставок служит направляющими для ведущих стрежней затворной рамы.

Стволы у Steyr AUG - быстросъемные, крепятся в ствольной коробке поворотом, на 8 упоров, расположенных снаружи на казенной части ствола в 2 ряда. На каждом стволе насажен газовый блок, в котором справа располагается газовый поршень, имеющих короткий рабочий ход, со своей собственной возвратной пружиной. В левой части блока расположена подпружиненная защелка, фиксирующая ствол в ствольной коробке, а снизу под блоком - шарнир, на котором крепится передняя складная рукоятка для удержания оружия. Эта же рукоятка служит и для смены стволов. На дульной части ствола расположен трехщелевой пламегаситель. Стволы выпускаются четырех видов - длиной от 350 до 621 мм, при этом самый длинный ствол дополнительно комплектуется складной сошкой и позволяет использовать Steyr AUG в роли ручного пулемета или снайперской винтовки. Штатно стволы Steyr AUG имеют шаг нарезов 1 оборот на 228 мм, что обеспечивает нормальную стрельбу как стандартными патронами 5.56мм НАТО, так и старыми американскими патронами типа М193 с более легкой пулей. По заказу возможно комплектование винтовок и стволами с другим шагом нарезов, оптимизированным только под старый или новый патроны.

Автоматика Steyr AUG, как упомянуто выше, основана на газоотводном механизме с коротким рабочим ходом газового поршня. Запирание ствола производится поворотным затвором на 7 боевых упоров за стальную муфту, расположенную в ствольной коробке. На затворе расположены выбрасыватель и подпружиненный отражатель. Стандартные затворы имеют выбрасыватель на правой стороне, что обеспечивает выброс гильз вправо из оружия. При необходимости затвор может быть заменен на другой, с зеркально расположенными выбрасывателем и отражателем, что обеспечит выброс гильз на левую сторону оружия. Затвор установлен в затворной раме, которая вывешена внутри корпуса оружия на двух полых стальных направляющих стержнях. Левый стержень дополнительно служит толкателем, передающим затворной раме движение рукоятки взведения оружия, расположенной слева, а правый - служит штоком газового поршня. Внутри стрежней, позади затворной рамы, расположены две одетые на стержневые направляющие возвратных пружины. Рукоятка заряжания при стрельбе неподвижна, однако при необходимости она может жестко соединятся с затворной группой путем нажатия на небольшую кнопку, расположенную на самой рукоятке. На оружии серии Steyr AUG А2 рукоятка дополнительно складывается вверх и имеет несколько измененную форму.

Ударно-спусковой механизм (УСМ) выполнен в виде отдельного модуля и расположен в прикладе оружия. Он соединен со спусковым крючком двойными спусковыми тягами. Предохранитель выполнен в виде поперечной кнопки над пистолетной рукояткой и блокирует спусковую тягу. Переводчика режимов огня как отдельной детали нет - выбор режимов огня осуществляется степенью нажатия на спусковой крючок. Частичное нажатие вызывает одиночный выстрел, полное - очередь. Практически весь УСМ, включая даже и курок, за исключением пружин, штифтов, ударника и спусковых тяг, изготовлен из пластика. Специально для вариантов Steyr AUG в конфигурации ручного пулемета выпускаются переделочные наборы, позволяющие модифицировать затворную группу и УСМ автомата для ведения огня с открытого затвора.

Питание AUG осуществляется из двухрядных коробчатых магазинов, выполненных из высокопрочного полупрозрачного пластика, обеспечивающего визуальный контроль за запасом патронов. Стандартная емкость магазинов - 30 патронов. Для варианта ручного пулемета созданы аналогичные магазины емкостью 42 патрона, однако их большая высота мешает удобной прикладке оружия при стрельбе из положения лежа. Защелка магазинов расположена позади гнезда для магазина и одинаково удобна (или точнее - неудобна) для обеих рук.

Корпус оружия изготовлен из ударопрочного пластика зацело с пистолетной рукояткой и увеличенной спусковой скобой, охватывающей всю руку. Окна для выброса стреляных гильз выполнены с обеих сторон оружия, из них одно всегда закрыто съемной пластиковой крышкой. Доступ к механизмам оружия осуществляется путем снятия затыльника приклада, который фиксируется в кожухе при помощи поперечного штифта, на котором расположена задняя антабка для ремня. Корпус как правило окрашивается в оливково-зеленый (для армии) или черный (для полиции) цвет. Специально для Саудовской Аравии была выпущена серия Steyr AUG с корпусами песочного цвета.

Основные прицельные приспособления Steyr AUG - оптический прицел кратности 1.5Х, встроенный в рукоятку для переноски. На оружии серии Steyr AUG А1 корпус прицела изготавливался зацело со ствольной коробкой, и только на отдельных образцах, предназначенных для использования в качестве снайперских винтовок, вместо прицела с рукояткой переноски выполнялась специальная планка для установки более мощной дневной или ночной оптики. На случай выхода штатной оптики из строя на верхней поверхности корпуса прицела выполнены резервные мушка и целик. Сам оптический прицел имеет прицельную марку в виде кольца, внутренний диаметр которого соответствует среднему росту человека на дальности в 300 метров. Рукоятки регулировки на прицеле используются только при пристрелке, после чего фиксируются. На винтовках серии Steyr AUG А2 корпус прицела быстросъемный, на его место могут устанавливаться различные направляющие для прицелов, в том числе и стандартные типа Picatinny.

Все винтовки Steyr AUG комплектуются ружейным ремнем для переноски. Под ствол может устанавливаться 40мм гранатомет М203 американской разработки. Винтовки Steyr AUG для австрийской армии не имеют крепления для штыка, однако при необходимости оно может устанавливаться на ствол.

airsoft4you.ru

Steyr AUG - австрийская штурмовая винтовка 5,56мм

Steyr AUG — австрийская штурмовая винтовка 5,56мм, пользующаяся системой булл-пап. Она была разработана в 1960-х Steyr Mannlicher GmbH & Co KG(ранее Steyr-Daimler-Puch). AUG ( Armee-Universal-Gewehr — «универсальная армейская винтовка») была принята на вооружение Австрийской армии, как StG 77 ( Sturmgewehr 77 ) в 1978 году, где он заменил 7,62 StG 58 автоматические винтовки (лицензии встроенный FN FAL ). В производстве с 1978 года.

Винтовка и все её модификации были приняты на вооружение в Аргентине, Австралии, Новой Зеландии, Боливии, Эквадора, Ирландии, Люксембурге, Саудовской Аравии, Туниса, Пакистана и США.

AUG, булл-пап 5,56 мм штурмовая винтовка, действие которой происходит из-за газового поршня, которое срабатывает благодаря закрытому затвору.

Данное семейство винтовок изготовлено с возможностью замены ствола до нужного профиля и длины, AUG представляет собой модульную винтовку, которая состоит из полимерных компонентов и передовых сплавов. В винтовке нет встроенного переключателя режима огня, вместо того режим огня регулируется интенсивностью нажатия на курок.

Если на курок нажать слабо — винтовка ведёт полуавтоматический огонь, а если до упора — то автомат выдаст очередь. Винтовка использует коробчатые магазины, ёмкостью 30 патронов. На AUG могут устанавливаться разные модификации. На него ставятся оптические, коллиматорные, голографические, ASOG прицелы. Под ствол может установиться гранатомёт, штык-нож, рукоятка, сошки. Это даёт возможность изменять эту винтовку — превращать её в снайперскую винтовку или пулемёт.

Винтовка полностью симметрична, благодаря этому и правше, и левше будет одинаково удобно.
Полуавтоматическая винтовка, известная как AUG P доступна на рынке для гражданских лиц и правоохранительных органов. Он имеет короткий, 407 мм (16,0 дюйма) ствол и измененные затвор и спусковой механизм, что позволяет только полуавтоматический огонь.

Винтовка также имеет несколько иной, улучшенный оптический прицел, который позволяет более точное прицеливание.

  • AUG A0 : Стандартная версия введена в 1978 году.
  • AUG A1 : Улучшенная версия введена в 1982 году
  • AUG А2 : Похожа на AUG A1, но имеет переработанную ручку и съемный оптический прицел,
  • AUG A3 : Похожа на AUG А2, но есть MIL-STD-1913 рельсы на верхней части ствольной коробки, и внешнего освобождения затвора
  • AUG A3 SF (также известный как AUG A2 Commando ): Похожа на AUG А2, но особенности MIL-STD-1913 рельсов установлены на телескопическим прицеле и на правой стороне ствольной коробки, и включает в себя внешние выпуска затвора. Он был принят австрийским спецназом в конце 2007 года.
  • AUG A3 SA США : Полуавтоматическая AUG A3 с 407 мм (16,0 дюйма) стволом, доступны для гражданского рынка США c апреля 2009 года.
  • AUG P : полуавтоматический AUG A1 с более коротким, 407 мм (16,0 дюйма) стволом.
  • AUG Para (также известный как AUG SMG или aug 9мм ): 19 мм Парабеллум и производится с 1988 года. Отличается от модели A1 в стволе, затворе, магазине и обойме.
  • AUG A3 Para XS : 9mm версия AUG A3, похожий на AUG Para. Располагает 325 мм (12,8 дюйма) стволом и Пикатинни системы.
  • AUG M203 : AUG модифицирована для использования с гранатометом M203 .
  • AUG LSW (легкое оружие поддержки): семейство легких версиях поддержка AUG
  • AUG HBAR : более длинная и тяжелая версия для использования в качестве ручного пулемета .
  • AUG LMG ( ручной пулемет ): на основе AUG HBAR, стреляет из открытого затвора , имеет 4x, а не 1,5 х оптический базовой AUG
  • AUG LMG-T : То же, LMG, но имеет рельсы похож на AUG P специальным приемником.
  • AUG Z : полуавтоматическая версия, чем-то похожа на A2, предназначена в первую очередь для использования в гражданских целях.
  • AUG SA : полуавтоматическая версия A1 вариант, построенный для использования в гражданских целях и импорт в США до того, запрещен ввоз в 1989 году.

world-weapon.ru

Штурмовая винтовка "Steyer" AUG77 | Lockwork

В 1970 году австрийская армия объявила о разработке 5,56-мм автоматической винтовки нового образца для замены находившейся на вооружении винтовки FN FAL бельгийского производства. «Зеленый свет» на разработку получили фирмы «Steyer» и «Swarowski-Optic». Уже на этапе проекта Минобороны выдвинуло ряд требований, в том числе реализацию в огнестрельном оружии компановки по схеме «bullpup», наличие встроенной оптики и обязательное наличие в конструкции большого количества полимерных деталей с целью максимального облегчения нового оружия.

штурмовая винтовка «Steyer» AUG77, внешний вид

В начале 1977 года на вооружение, все таки, был утвержден результат деятельности компании «Steyer» — штурмовая винтовка под обозначением AUG77 (сокращение от «Armee Universal Gewehr 77» — «Армейская универсальная винтовка образца 1977 года»).

Особенности нового оружия

Автоматика новой винтовки действовала на основе использования энергии, получаемой при сгорании пороха. Газоотводная камера оснащена регулятором, обеспечивающим безотказную работу в условиях сильного загрязнения. Запирание канала ствола осуществляется поворотным затвором, имеющим 8 (!) боевых выступов. Это очень надежная конструкция, при этом затвор не громоздок и не тяжел.

устройство штурмовой винтовки «Steyer» AUG77

Пластиковые отъемные магазины на 30 (5,56х45 мм NATO) боеприпасов (ручной пулемет оснащается магазинами на 40 патронов) выполняются прозрачными. Затвор, УСМ и магазин монтируются в объемный полимерный приклад стрелкового оружия. «Steyer» AUG77 пригодна для стрельбы как с левого, так и с правого плеча. Экстрактор имеет окна удаления отработанных гильз на обеих сторонах своего корпуса. Ствольная коробка отливается исключительно из алюминия. Ствол хромированный, быстросъемный, производится способом холодной ковки. Огнестрельное оружие сразу продемонстрировало чрезвычайную простоту в разборке и сборке. В рукояти для переноски располагается простой и эффективный оптический прицел 1,5-кратного увеличения, предназначенный для поражения целей на дистанции до 400 м. Помимо всего прочего стрелковое оружие может оснащаться устройствами для ночного и дневного видения.

«Steyer» AUG77 является ничем иным, как линейкой огнестрельного оружия, которая состоит из собственно штурмовой винтовки, укороченного карабина, пистолета-пулемета и ручного пулемета. Автоматическая винтовка имеет длину ствола равную 509 мм. Существуют две модификации карабина:

  • стандартный армейский, имеющий общую длину ствола 407 мм;
  • десантный — более короткий, имеющий ствол длиной 351 мм;

В свою очередь ручной пулемет оснащается увесистым стволом длиной 620 мм.

В настоящий момент «Steyer» AUG77 оценивается специалистами как очень качественное и надежное огнестрельное оружие. «Steyer» AUG77 стала во многих отношениях новаторским изделием: первым во всем мире штатным стрелковым оружием компановки «bullpup», первой универсальной системой, а также первой на свете серийной автоматической винтовкой с предустановленной оптикой.

Применение

Кроме армейских и полицейских подразделений Австрии, винтовки «Steyer» AUG77 экспортировались в десяток уважаемых держав всего мира. В 1988 году на Австралийском континенте организовали собственный лицензионный выпуск данного стрелкового оружия под индексом F88. При проведении операции «Буря в пустыне» (91 год прошлого века), автоматическое оружие «Steyer» AUG77 находилось на вооружении армии Саудовской Аравии и австралийских армейских подразделений, входивших в состав вооруженных сил Британии.

Похожее

lockwork.ru

Штурмовая винтовка (автомат) Steyr AUG / Stg.77 (Австрия)

Калибр: 5.56 мм NATO (.223rem)
Длина: 805 мм (со стволом 508 мм)
Длина ствола: 508 мм (также укороченные стволы 350 мм, 407 мм или тяжелый ствол 621 мм)
Вес: 3.8 кг (со стволом 508 мм)
Емкость магазина: 30 или 42 патрона
Темп стрельбы: 650 выстрелов в минуту
Эффективная дальность стрельбы: 450-500метров со стандартным винтовочным стволом

Разработкановой штурмовой винтовки для Австрийской армии на замену устаревающим винтовкам Stg.58 калибра7.62мм НАТО (лицензионный вариант бельгийской винтовки FN FAL) была начата в конце 1960х годов. Разработкой новой винтовки в тесном сотрудничестве с армией занялся концерн Steyr-Daimler-Puch (ныне Steyr-Mannlicher AG & Co KG). Новая винтовка, получившая условное наименование AUG (Armee Universal Gewehr = армейская универсальная винтовка) изначально проектировалась таким образом, чтобы единый базовый образец позволил получить не только основное оружие пехоты - автомат (штурмовую винтовку), но и укороченный карабин для десантников и совсем "куцый" пистолет-пулемет для экипажей боевых машин или сил специальных операций, а также взводное оружие поддержки (ручной пулемет) и снайперскую винтовку. Кроме того, новая винтовка, точнее, система пехотного оружия, должна была обладать малым весом, высокой боевой эффективностью, удобством в обращении. Главными создателями нового оружия стали три австрийца - Хорст Весп (Horst Wesp), Карл Вагнер (Karl Wagner) и Карл Мозер (Karl Möser). Со стороны Австрийской армии разработкой руководил полковник Вальтер Штолл (Walter Stoll). Первые прототипы новой винтовки появились в первой половине 1970х годов, а в 1977 году новая винтовка Steyr AUG была принята на вооружение Австрийской армии под обозначением Stg.77 (Sturmgewehr 77). Производство Steyr AUG было начато в 1978 году и продолжается до их пор. Кроме Австрии, винтовку Steyr AUG приняли на вооружение армии Австралии, Новой Зеландии, Омана, Малайзии, Саудовской Аравии, Ирландии и еще ряда стран. Кроме того, винтовки Steyr AUG широко приобретались различными правоохранительными органами по всему миру, включая, в частности, и Береговую Охрану США. Специально для гражданского рынка выпускается вариант Steyr AUG, не имеющий возможности вести автоматический огонь. В ходе эксплуатации винтовки Steyr AUG зарекомендовали себя достаточно удобным, надежным и точным оружием.

Зачастую считается, что винтовка Steyr AUG была в своем роде революционным образцом, установив новую моду на стрелковое оружие для армии. Это в значительной мере не так, так как большинство идей, реализованных в Steyr AUG, впервые в той или иной форме были реализованы и раньше. Так, первые автоматы в конфигурации буллпап были созданы в конце 1940х - начале 1950х в Англии (ЕМ-2,1951) и России (ТКБ-408, 1946). Оптические прицелы малой кратности в качестве основных прицельных приспособлений появились примерно тогда же, опять таки в Англии (все тот же ЕМ-2) и Канаде (опытные прототипы винтовки FN FAL).Концепция сменных стволов, хотя и с иной целью, использовалась в пулеметах чуть ли не с начала 20 века. Создание семейства оружия на базе единого центрального блока (ствольная коробка с основными механизмами) - также идея не новая, разработанная еще в 1920е годы во Франции инженером Россиньолем и в России- Федоровым. Использование пластика для создания наружного кожуха оружия также было уже не новинкой... Однако несомненным успехом инженеров фирмы Штайр стало именно осмысление уже существовавших конструкций и идей и создание на их базе весьма продуманного и удачного образца, вполне соответствовавшего поставленным задачам и самым современным тенденциям. Кроме того, новая винтовка, в отличие от появившейся практически тогда же и во многом аналогичной французской винтовки FAMAS, была откровенно изящна, что немало способствовало ее успеху и на полях кино. Таким образом, не будучи по сути чем то революционным, винтовка Steyr AUG все-таки стала в известной мере законодательницей моды - недаром некоторые более новые штурмовые винтовки, такие как израильская Tavor TAR-21 и сингапурская SAR-21 имеют с Steyr AUG значительное сходство.

В 1980х годах для Steyr AUG был разработан специальный комплект, позволяющий переделать автомат в пистолет-пулемет под патрон 9х19мм Парабеллум. Этот комплект включает в себя ствол калибра 9мм, новую затворную группу (затвор свободный), адаптер для приемника магазинов.

В 2005 году компания Steyr-Mannlicher представила самый новый вариант семейства AUG - AUG A3. основным отличием этого варианта стал отказ от интегрального оптического прицела в пользу стандартной направляющей типа Пикатинни (Picatinny rail), допускающей установку практически любых оптических, ночных и обычных открытых прицелов, а также их комбинаций, при использовании стандартных же кронштейнов, совместимых с направляющей. Также конструкторы отказались от складной передней рукоятки - ее место в передней части ствольной коробки заняла еще одна, более короткая направляющая Пикатинни, допускающая крепление не только съемных передних рукояток, но также подствольных фонарей и даже специальных 40мм гранатометов, имеющих соответствующие крепления. Еще две направляющих размещены по бокам передней части ствольной коробки - на них можно крепить лазерный прицел или любые другие нужные аксессуары.

Техническое описание.
Штурмовая винтовка (а точнее - семейство стрелкового оружия) Steyr AUG - это автоматическое оружие с магазинным питанием, воздушным охлаждением сменного ствола, газоотводной автоматикой, скомпонованное по схеме буллпап (при которой казенная часть ствола, затворная группа и магазин находятся позади рукоятки управления огнем и спускового крючка).

Основу системы Steyr AUG составляет компактная ствольная коробка, выполненная из алюминиевого сплава. В нее установлены несколько высокопрочных стальных вставок. Одна вставка служит узлом для крепления ствола, за нее же происходит и запирание затвора. Таким образом ствольная коробка оказывается в значительной мере разгружена при стрельбе. Еще пара вставок служит направляющими для ведущих стрежней затворной рамы.

Стволы у Steyr AUG - быстросъемные, крепятся в ствольной коробке поворотом, на 8 упоров, расположенных снаружи на казенной части ствола в 2 ряда. На каждом стволе насажен газовый блок, в котором справа располагается газовый поршень, имеющих короткий рабочий ход, со своей собственной возвратной пружиной. В левой части блока расположена подпружиненная защелка, фиксирующая ствол в ствольной коробке, а снизу под блоком - шарнир, на котором крепится передняя складная рукоятка для удержания оружия. Эта же рукоятка служит и для смены стволов. На дульной части ствола расположен трехщелевой пламегаситель. Стволы выпускаются четырех видов - длиной от 350 до 621 мм, при этом самый длинный ствол дополнительно комплектуется складной сошкой и позволяет использовать Steyr AUG в роли ручного пулемета или снайперской винтовки. Штатно стволы Steyr AUG имеют шаг нарезов 1 оборот на 228 мм, что обеспечивает нормальную стрельбу как стандартными патронами 5.56мм НАТО, так и старыми американскими патронами типа М193 с более легкой пулей. По заказу возможно комплектование винтовок и стволами с другим шагом нарезов, оптимизированным только под старый или новый патроны.

Автоматика Steyr AUG, как упомянуто выше, основана на газоотводном механизме с коротким рабочим ходом газового поршня. Запирание ствола производится поворотным затвором на 7 боевых упоров за стальную муфту, расположенную в ствольной коробке. На затворе расположены выбрасыватель и подпружиненный отражатель. Стандартные затворы имеют выбрасыватель на правой стороне, что обеспечивает выброс гильз вправо из оружия. При необходимости затвор может быть заменен на другой, с зеркально расположенными выбрасывателем и отражателем, что обеспечит выброс гильз на левую сторону оружия. Затвор установлен в затворной раме, которая вывешена внутри корпуса оружия на двух полых стальных направляющих стержнях. Левый стержень дополнительно служит толкателем, передающим затворной раме движение рукоятки взведения оружия, расположенной слева, а правый - служит штоком газового поршня. Внутри стрежней, позади затворной рамы, расположены две одетые на стержневые направляющие возвратных пружины. Рукоятка заряжания при стрельбе неподвижна, однако при необходимости она может жестко соединятся с затворной группой путем нажатия на небольшую кнопку, расположенную на самой рукоятке. На оружии серии Steyr AUG А2 рукоятка дополнительно складывается вверх и имеет несколько измененную форму.

Ударно-спусковой механизм (УСМ) выполнен в виде отдельного модуля и расположен в прикладе оружия. Он соединен со спусковым крючком двойными спусковыми тягами. Предохранитель выполнен в виде поперечной кнопки над пистолетной рукояткой и блокирует спусковую тягу. Переводчика режимов огня как отдельной детали нет - выбор режимов огня осуществляется степенью нажатия на спусковой крючок. Частичное нажатие вызывает одиночный выстрел, полное - очередь. Практически весь УСМ, включая даже и курок, за исключением пружин, штифтов, ударника и спусковых тяг, изготовлен из пластика. Специально для вариантов Steyr AUG в конфигурации ручного пулемета выпускаются переделочные наборы, позволяющие модифицировать затворную группу и УСМ автомата для ведения огня с открытого затвора.

Питание AUG осуществляется из двухрядных коробчатых магазинов, выполненных из высокопрочного полупрозрачного пластика, обеспечивающего визуальный контроль за запасом патронов. Стандартная емкость магазинов - 30 патронов. Для варианта ручного пулемета созданы аналогичные магазины емкостью 42 патрона, однако их большая высота мешает удобной прикладке оружия при стрельбе из положения лежа. Защелка магазинов расположена позади гнезда для магазина и одинаково удобна (или точнее - неудобна) для обеих рук.

Корпус оружия изготовлен из ударопрочного пластика зацело с пистолетной рукояткой и увеличенной спусковой скобой, охватывающей всю руку. Окна для выброса стреляных гильз выполнены с обеих сторон оружия, из них одно всегда закрыто съемной пластиковой крышкой. Доступ к механизмам оружия осуществляется путем снятия затыльника приклада, который фиксируется в кожухе при помощи поперечного штифта, на котором расположена задняя антабка для ремня. Корпус как правило окрашивается в оливково-зеленый (для армии) или черный (для полиции) цвет. Специально для Саудовской Аравии была выпущена серия Steyr AUG с корпусами песочного цвета.

Основные прицельные приспособления Steyr AUG - оптический прицел кратности 1.5Х, встроенный в рукоятку для переноски. На оружии серии Steyr AUG А1 корпус прицела изготавливался зацело со ствольной коробкой, и только на отдельных образцах, предназначенных для использования в качестве снайперских винтовок, вместо прицела с рукояткой переноски выполнялась специа

yvision.kz

Steyr AUG - Штурмовые винтовки - СТРЕЛКОВОЕ ОРУЖИЕ - Оружейный арсенал



                                                 Steyr AUG A1



Steyr AUG A1 Базовая штурмовая винтовка австрийской армии, по заказу которой, собственно говоря и была создана. Создатели данного оружия конструкторы австрийской фирмы Steyr Mannlicher GmbH & Co KG - Хорст Весп (Horst Wesp), Карл Вагнер (Karl Wagner) и Карл Мозер (Karl Möser).Впервые представленная в 1977 году винтовка, вскоре покорила добрую половину мира поступив на вооружения армий в странах расположенных в разных частях глобуса.

Работа автоматики этой винтовки основана на хорошо известном принципе отвода части пороховых газов. Базовая штурмовая винтовка состоит из шести основных блоков. Ствольный блок состоит из ствола, газоотводного механизма и передней рукоятки на шарнирном креплении. Ствол холоднокованый, с шестью правосторонними нарезами с шагом 1:228 мм (1:9 дюймам). Такой шаг нарезов, по мнению фирмы-разработчика, наиболее подходит как для тяжёлых - 4,02 г (62 гран), так и лёгких - 3,56 г (55 гран) пуль. Канал ствола и патронник хромированы. Ствол легкосъёмный; крепится к ствольной коробке посредством сухарного соединения. Газоотводный механизм состоит из очень короткой газовой камеры и поршня с пружиной. Газоотвод может быть отрегулирован: положение для стрельбы в нормальных условиях, в условиях сильного загрязнения и положение для стрельбы эталонными патронами или наствольными гранатами. Рукоятка служит для удержания оружия и извлечения ствола.



Ствольная коробка с рукояткой взведения и рукояткой для переноски, в которую вмонтирован оптический прицел. Ствольная коробка выполнена из литого под давлением алюминия. К её передней части прикреплена антабка. Оптический прицел имеет общее перекрестие и прицельную марку в виде кольца - достаточно «вписать» человеческую фигуру в круг и нажать на спуск. Кратность прицела – 1,5, что позволяет свободно стрелять с двумя открытыми глазами и не попадать под влияние «туннельного» зрения. На верхней части ручки для переноски выполнены открытые прицельные приспособления. Специальная отвёртка для внесения изменений в установки прицела входит в стандартный набор для чистки.







Затворная рама и затвор. Затворная рама имеет две направляющие. Правая исполняет роль толкателя, передавая импульс от газового поршня. Левая, вместе с подвижной рукояткой на ствольной коробке, служит для взведения УСМ. Затвор (практически аналогичный AR-15) имеет 7 боевых упоров и выбрасыватель. Изменение положения выбрасывателя позволяет вести огонь с левого плеча. Ложа-приклад выполнена из армированного стекловолокном полиамида и является основой всей конструкции. Его внешние очертания обеспечивают "узнаваемость" AUG. В пластиковом корпусе расположены возвратные пружины, предохранитель, защёлка ствольной коробки, спусковая скоба с тягами. AUG не имеет переводчика огня. Изменение режима ведения огня определяется усилием, передаваемым на спусковую скобу. Неполное нажатие – одиночный огонь, полное – автоматический. В верхней части ложи сделаны два выреза для выброса стреляных гильз. Одно из отверстий закрыто крышкой. В случае изменения направления выброса гильз необходимо просто переставить крышку на противоположную сторону.










































































Австрийские солдаты с

 Steyr AUG на учениях





















Большая часть деталей УСМ, в том числе курок, выполнены из ударопрочного пластика. Металлические детали – пружины и оси. Переводчика режимов огня Steyr AUG не имеет, переключение производится при помощи спускового крючка: слабое нажатие – одиночный огонь, полное – автоматический (очередь произвольной длины). Магазин выполнен из полупрозрачного пластика, что позволяет контролировать расход патронов. Steyr выпускает магазины на 30, 42 и 10 патронов. УСМ крепится в корпусе ложа при помощи чеки, выполняющей также роль задней антабки. Приклад закрывается резиновым затыльником. В качестве дополнительной опции AUG может быть оснащён подствольным гранатомётом, глушителем, мешком для сбора гильз с креплением.

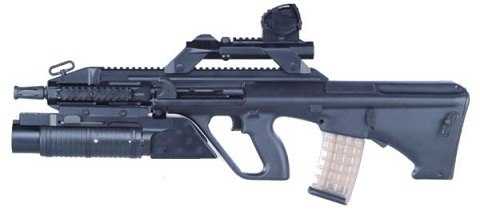

                                   Steyr AUG с прикрепленным гранатометом M-203



Одной из специфических особенностей данной винтовки является возможность быстрой смены ствола, что позволяет перевести штурмовую винтовку Steyr AUG в компактный карабин, автоматическую снайперскую винтовку или легкий, ручной пулемет. Варианты со стволами разной длины получали специальные обозначения. Таким образом, выпускаются следующие модификации Steyr AUG:

Steyr AUG A1 (standart) – базовый вариант со стволом длиной 508 мм.

Steyr AUG A1 Carbine – карабин с длиной ствола 407 мм.

Steyr AUG A1 H-Bar (LMG) – ручной пулемет, снабжен тяжелым 621 мм-вым стволом. Подробнее можно прочитать в отдельной статье в разделе "пулеметы".

Steyr AUG A1 SMG – пистолет-пулемет калибра 9 мм. Ствол длиной 420 мм. Описание и ТТХ данного варианта описано ТУТ.

В 80х годах Steyr AUG A1 был модифицирован. Новая модель Steyr AUG A2 лишился стационарного оптического прицела, вместо которого появилась направляющая "Picatinny". Направляющая позволяет установку различных прицельных приспособлений. В остальном Steyr AUG A2 отличий от базовой модели не имеет.

                                        Steyr AUG A2, длина ствола 407 мм



Следующая модификация появилась в 2005 году. Steyr AUG A3 использует новейшие наработки, "осовремененный" дизайн, установленные направляющие "Picatinny"улучшили эргономику винтовки. В остальном Steyr AUG так и остался Steyr AUG.

  Steyr AUG A3 с установленным оптическим прицелом, тактическим фонарём и

     передней рукояткой. Сбоку от ствола видна свободная планка Пикатинни



В настоящее время компания Steyr Mannlicher GmbH & Co KG выпускает все три модификации: Steyr AUG A1, Steyr AUG A2 и Steyr AUG A3, каждая из которых имеет все вышеперечисленные вариантя с различной длинной ствола. Винтовки данной серии состоят на вооружении ВС Австрии, Ирландии, Австралии, Новой Зеландии, Боливии, Эквадора, Саудовской Аравии и других стран.


Тактико-технические характеристики:

                                                                               Steyr AUG A1 standart                        Steyr AUG A3 Carbine
Калибр, мм :                                                                                                      5.56
Патрон, мм:                                                                                      5,56 х 45 mm NATO (223 Rem)
Длина, мм                                                                            787                                                    740
Длина ствола, мм:                                                                508                                                    455
Масса без патронов, г :                                                       3600                                                  3700
Начальная скорость пули м/с :                                             970                                                    900
Скорострельность, в/м :                                                      700                                                     800
Прицельная дальность стрельбы,, м:                                   400                                                     500
Емкость магазина, патронов:                                                30                                                       30

tillgun.ucoz.ru
