Штурмовая винтовка AR-18 «Армалит» | Армии и Солдаты. Военная энциклопедия
«Штурмовая винтовка AR-18 «Армалит» — возможности, история создания, особенности конструкции и модификации»
Характеристики штурмовой винтовки AR-18 «Армалит»
 | |
| Страна: | США |
| Тип: | Штурмовая винтовка |
| Дата выпуска: | 1963 г. |
| Калибр: | 5,56-мм |
| Длина: | с прикладом 965-мм, сосложенным прикладом 738-мм |
| Вес: | 3 кг (снаряжённый) |
| Скорострельность: | до 800 выстрелов в минуту |
| Начальная скорость пули: | 990 м/с, эффективная дальность: 460 м. |
| Боекомплект: | 20, 30 или 40 патронов 5,56×45 мм стандарта НАТО |
История создания штурмовой винтовки AR-18
В конце 1950-х, американскую оружейную фирму «Армалайт»
Впрочем, даже уход Юджина Стоунера делам «Армалита» не повредил. В 1959 году в «Армалите» решили, что существует необходимость создания винтовки по НАТОвский 7,62-мм патрон. В связи с этим на основе ранней модели AR-10 была создана новая винтовка AR-16. Однако, 5,56-мм патроны к этому времени, уже серьезно потеснили старый-добрый 7,62-мм.
Стремясь не потерять «волну», в 1963 году на смену AR-16 пришла новая модель AR-18. В целом, это была та же AR-16, но только под 5,56-мм патрон.
Винтовка AR-18 — близкий родственик M-16. Их довольно легко спутать внешне.
Главная задача, которую стремились решить разработчики: создание дешевой и простой винтовки. Такой, чтоб позволить себе закупки и даже производство, могли небогатые страны со сравнительно слабой промышленностью. «Армалиту» удалось в полной мере решить поставленную задачу, и даже превзойти, так как винтовка получилась ещё и весьма эффективной, точной и надежной.
Опытные образцы AR-18 были отправлены для испытаний в армию США, весьма успешно прошли испытания в 1964 году, были отмечены как весьма перспективные… Но не отвечающими требованиям настоящего момента. Примерно та же история получилась и при попытке продать AR-18 за рубеж – все отмечали её неплохие боевые возможности, однако покупать не спешили. Все дело было в упущенном времени: уже существовали и были выпущены многотысячными тиражами и «родственник» AR-18 – штурмовая винтовка M-16 и советский автомат Калашникова АК-47.
Винтовка AR-18 фирмы «ArmaLite».
Рынок был поделен, и единственным покупателем лицензии на производство AR-18 оказалась японская компания «Хова машинери компани» (1967 год). Однако и здесь её выпуск (в двух вариантах — AR-18 для военных, и AR-180 для гражданских) был недолгим. Сразу после начала войны во Вьетнаме, чтобы не допустить поставок оружия в зону конфликта, производство автомата было завершено.
В 1975 году производство AR-18 было освоено в Великобритании, на заводе «Стерлинг армаментс компани». Однако снова что-то не срослось, и в 1983 году «Стерлинг» продал лицензию на производство какой-то неизвестной стране.
В отличие от «сестренки» M-16, которую, как мы знаем, используют только «хорошие» парни из демократических стран, AR-18 заслужила весьма недобрую славу в руках Ирландской Республиканской Армии. «Моя крошка-армалит» — песенка как раз из эпохи вооруженных столкновений в Северной Ирландии.
Впрочем, до сих пор в мире AR-18 в том или ином качестве продолжают выпускать: британский AR-180B (гражданский вариант), японская Type 89, немецкая G36 (Хекклер и Кох), сингапурский SAR-80 – все они в той или иной степени являются её кальками или модификациями.
Конструкция штурмовой винтовки AR-18
Работа штурмовой винтовки AR-18 основана на принципе отвода пороховых газов. В винтовке используется скользящий затвор, очень похожий на затвор винтовки М-16. Главным отличием от М-16 является газовый поршень с коротким ходом (у M-16 отсутствует).
Газовая камера оканчивается полой втулкой, на которую надет цилиндр газового поршня. При выстреле поршень отводится назад пороховыми газами, проходящими через втулку. Он ударяет затворную раму и отводит ее назад.
Затворная рама движется назад по двум стальным направляющим, сжимая две возвратные пружины. Выступ на затворе поворачивает затвор и отпирает его. Затем затворная рама вместе с затвором продолжает движение назад, извлекая стреляную гильзу. После этого пружины возвращают затвор в исходное положение, при этом происходит досылание патрона в патронник.
Курок взводится во время движения затворной рамы. Таким образом, по завершении движения затворной рамы, вперед затвор запирается и оружие, вновь готово к стрельбе.
Ствольная коробка изготовлена из стали (у M-16 из легких сплавов) методом штамповки и сварки. Большая часть деталей выполнена таким же способом: штамповка, точечная сварка, соединения на шпильках.
Емкость стандартного магазина винтовки AR-18 составляет 20 патронов, однако возможна установка магазинов емкостью 30 и 40 патронов. Прицельная планка имеет деления на 200 и 400 метров (гражданский вариант AR-180 имеет одно деление).
AR-18S — укороченный вариант штурмовой винтовки AR-18
Существуют следующие варианты AR-18 (не считая копий, выпускавшихся сторонними производителями):
- AR-18 — базовый вариант штурмовой винтовки.
- AR-180 — гражданский вариант, самозарядный карабин.
- AR-18S — штурмовая винтовка с укороченным стволом, к ствольной накладке крепится дополнительная рукоятка, так что из неё можно стрелять как из пистолета-пулемета.
- AR-180B — модернизированный вариант гражданского AR-180, выпускающийся с 2002 года. Имеет фиксированный приклад, пластмассовую нижнюю часть ствольной коробки зацело с пистолетной рукояткой, ударно-спусковой механизм как у AR-15.
Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет
armedman.ru
Armalite AR-18 / AR-180 / AR-180B штурмовая винтовка
Armalite AR-18 / AR-180 / AR-180B
Штурмовая винтовка Armalite AR-18

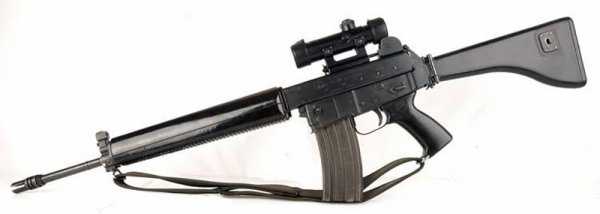

Штурмовая винтовка Armalite AR-18 с оптическим прицелом
Armalite AR-18 с оптикой и глушителем Фото (c) Oleg Volk
Самозарядная винтовка Armalite AR-180B
Штурмовая винтовка AR-18 была разработана конструкторами Артуром Миллером, Джорджем Салливаном и Чарльзом Дорчестером в инициативном порядке компанией ArmaLite в начале 1960-х годов. В США так и не была принята на вооружение, однако послужила прототипом для многочисленных образцов оружия, созданных и принятых на вооружение в других странах.
После ухода из ArmaLite конструктора AR-10 и AR-15 Юджина Стоунера, компания приступила к разработке новой автоматической винтовки AR-16 под патрон 7,62×51 мм НАТО. Однако вскоре стало окончательно ясно, что патрон 7,62 НАТО уступил место в качестве основного боеприпаса стрелкового оружия малоимпульсному 5,56×45 мм, так что было решено переработать AR-16 под этот патрон.
Во время разработки основной упор делался на простоту, надёжность и низкую себестоимость оружия, которое бы могло производиться в том числе и в странах без высокотехнологичной оружейной промышленности. Например, затворная коробка изготовлялась из стали, а не лёгкого сплава, как у M16.
Первые образцы нового оружия, получившего обозначение AR-18, были представлены в 1963 году. Через год винтовка успешно прошла полигонные испытания, но Министерство Обороны США предпочло ей винтовку AR15 / M16, — более раннюю разработку ArmaLite, все права на которую на тот момент уже были приобретены крупной оружейной фирмой «Кольт».
Впоследствии ArmaLite предложила AR-18 на мировом рынке оружия, однако на тот момент он уже оказался «поделён» между M16 и АК, а также автоматическими винтовками FN FAL и HK G3.
В результате лицензия на производство оружия была продана только в Японию, компании HOWA (в 1970 году), а после свёртывания в 1974 году японского производства — английской компании Sterling, выпускавшей до 1983 года самозарядные варианты AR-180 и укороченные AR-18S. Данное оружие столь эффективно использовалось ИРА, что получило прозвище Widowmaker («Вдоводел»).
В 1999 году была разработана новая гражданская версия AR-180B, выпуск которой начался в 2002 году. AR-18 послужила основой для многих образцов стрелкового оружия, например, британской L85/SAR-87, чья конструкция повторяет AR-18 за исключением схемы булл-пап, сингапурской SAR-80, немецкой HK G36 и японской Type 89.
Автоматика оружия основана на отводе пороховых газов из канала ствола. В отличие от «беспоршневых» разработок Стонера (AR-10, AR-15/M16), AR-18 имеет более стандартное устройство с газовым поршнем, имеющим короткий рабочий ход. Поршень, выполненный в форме стакана, «надетого» на патрубок газовой каморы, имеет собственную возвратную пружину.
Ствол запирается поворотом затвора, схожим с таковым у M16. Прямоугольная затворная рама движется на двух направляющих стержнях, с возвратными пружинами на каждом. В стенке рамы вырезан фигурный паз, в котором движется штифт, вращающий затвор. Затвор, затворная рама, направляющие стрежни и возвратные пружины представляют собой единый модуль, извлекаемый при разборке.
Рукоятка затвора расположена справа, жёстко прикреплена к затворной раме и поэтому движется при стрельбе. Для уменьшения загрязнения механизма прорезь для рукоятки затвора закрывается подпружиненной крышкой. Предусмотрена затворная задержка.
Штампованная стальная ствольная коробка состоит из верхней и нижней половин, крепящихся друг к другу шарниром в передней части. УСМ — куркового типа, трёхпозиционный предохранитель-переводчик режимов стрельбы выполнен по типу M16 и расположен слева над пистолетной рукояткой.
Фурнитура выполнена из чёрной пластмассы. В отличие от M16, в AR-18 отсутствует длинный демпфер отката затвора, что позволило сделать приклад складным (в левую сторону). Возможно крепление штык-ножа, а пламегаситель приспособлен для метания винтовочных гранат. Антабки для ремня находятся на пистолетной рукоятке и под стволом.
Варианты:
AR-18 — базовый вариант.
AR-180 — самозарядный карабин.
AR-18S — с укороченным стволом; к цевью может крепится дополнительная рукоятка.
AR-180B — модернизированный вариант AR-180B, выпускающийся с 2002 года. Отличается фиксированным прикладом, нижней частью ствольной коробки, выполненной литьём из пластмассы зацело с пистолетной рукояткой, и УСМ, позаимствованным у семейства AR-15.
Технические характеристики
Калибр: 5,56×45 (.223 Remington)
Длина оружия: 940/736 мм
Длина ствола: 464 мм
Масса без патронов: 3,1 кг.
Темп стрельбы: 800 выстр./мин
Емкость магазина: 20 или 30 патронов
Штурмовые винтовки
www.armoury-online.ru
Автомат (штурмовая винтовка) Armalite / Colt AR-15 / M16
Максим Романович Попенкер | Штурмовые винтовки мира |
к новым на тот момент условиям войны, что быстро выявили боевые действия США в ЮгоВосточной Азии, особенно во Вьетнаме. Винтовка М14 была слишком длинной для боев в джунглях, большая масса каждого патрона снижала носимый боезапас до неприемлемо малого, вести огонь очередями из винтовки хоть сколько-нибудь прицельно было возможно лишь с сошек или упора, да и то на небольшие дальности. Вообще, большинство винтовок выдавалось солдатам со снятым переводчиком режимов огня, так как в большинстве случаев стрельба очередями была не более чем пустой тратой патронов – по отзывам стрелявших из М14 на дальности в 100 метров 3-я пуля в очереди уходила на 10 метров ВЫШЕ начальной точки прицеливания! При необходимости переводчик мог быть установлен обратно на винтовку в полевых условиях. Именно в силу вышесказанного Армии США пришлось срочно принимать на вооружение новый образец, под малокалиберный, малоимпульсный промежуточный патрон – 5.56 мм Colt/Armalite AR-15 / M16. Тем не менее, винтовки М14 до сих пор состоят на вооружении Флота США, точнее – Сил Специальных Операций ВМФ. Кроме того, на основе М14 для Армии США была сделана самозарядная снайперская винтовка М21.
Винтовка М14 – автоматическое оружие с магазинным питанием и газовым двигателем автоматики. Газоотводный узел закреплен под стволом, газовый поршень выполнен в виде стакана и имеет короткий рабочий ход. При этом газы внутрь газового поршня подаются через отверстие в стволе и отверстие в стенке поршня, при этом после отхода поршня назад на несколько миллиметров подача газов внутрь поршня перекрывается автоматически, тем самым отсекая «лишние» газы и смягчая работу автоматики. Газовый поршень своей возвратной пружины не имеет. Он действует на расположенную под стволом затворную раму, которая длинным рычагом связана с поворотным затвором. Затвор по конструкции схож с затором винтовки М1 Гаранд, запирает ствол поворотом вправо на2 боевых упора, входящих в вырезы ствольной коробки. Обычный выступ затвора, взаимодействующий с затворной рамой, в М14 заменен роликом для уменьшения износа. Возвратная пружина расположена под стволом и действует на затворную раму. Ударно-спусковой механизм – курковый, по типу М1 Гаранд, но с добавлением механизма, допускающего стрельбу очередями, а также переводчика режимов огня на правой стороне ствольной коробки, над спусковым крючком. На левой стороне ствольной коробки расположена затворная задержка, останавливающая затвор в открытом положении по израсходовании всех патронов в магазине. Магазины коробчатые, отъемные, двухрядные, на 20 патронов. Снаряжение магазинов может осуществляться без отсоединения от оружия при помощи стандартных обойм на 5 патронов, для чего на верхней части ствольной коробки сделаны направляющие для обойм. Рычаг предохранителя выполнен в передней части спусковой скобы. Прицельные приспособления – регулируемый диоптрический целик на задней части ствольной коробки и мушка в намушнике на дульной части ствола. На всех винтовках М14 военного выпуска слева на ствольной коробке имеются посадочные места для кронштейна под оптический прицел. Ствол оснащен щелевым пламегасителем и имеет крепление для штыка. Ложа деревянная, с полупистолетной рукояткой и металлической верхней накладкой на стволе. У винтовок М14А1 ложа иной конструкции – деревянная с пистолетной рукояткой и прикладом, поднятым на линию ствола. На цевье М14А1 расположена передняя складная рукоятка, на газовую камеру крепятся легкие сошки, а на пламегаситель – специальный съемный дульный тормоз-компенсатор. В 1960-х годах для винтовок М14 были разработаны, но серийно не производились несколько вариантов«десантных» лож со складными прикладами.

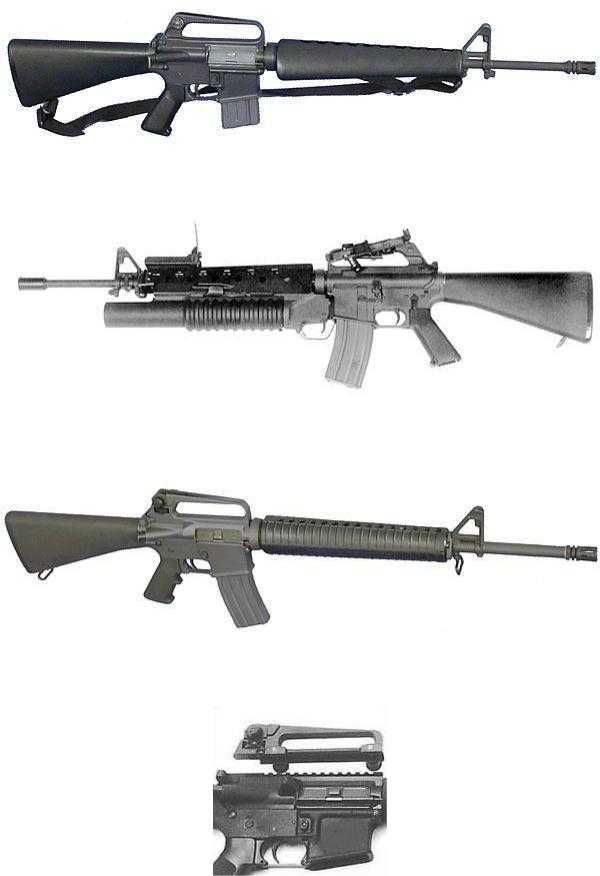

штурмовая винтовка AR-15 / M16 (примерно 1965 год), еще без досылателя затвора и с трехщелевым пламегасителем
Максим Романович Попенкер | Штурмовые винтовки мира |
штурмовая винтовка M16A1, с досылателем затвора, магазином на 20 патронов и 4-х щелевым пламегасителем (1967)
M16A1 с 40 мм гранатометом M203 и магазином на 30 патронов (середина
1970-х годов)
штурмовая винтовка M16A2 с новым утяжеленным стволом, новыми прицельными приспособлениями и измененной фурнитурой (примерно 1985)
так выглядит ствольная коробка винтовкиM16A3 «flat top» с интегральной направляющей типа Picatinny и съемной рукояткой для переноски
Максим Романович Попенкер | Штурмовые винтовки мира |
Вот что значить модульность: для одного «нижнего» модуля винтовки типа AR-15 можно подобрать и за полминуты установить десятки разных«верхних» модулей со стволами не только разной длины, но и калибра…
M16A1 «переламывается» для разборки
маркировка на ствольной коробке M16A1, а также органы управления
Максим Романович Попенкер | Штурмовые винтовки мира |
рентгенограмма M16A3. Алюминиевые детали – голубого цвета, стальные – черного
Максим Романович Попенкер | Штурмовые винтовки мира |
«взрывная» схема винтовок типа AR15
•M16A1 M16A2 Калибр 5.56×45mm (.223 Remington), M1935.56×45mm NATO / M855Тип га-
зоотвод с прямым отводом газов в затворную группуОбщая длина 986 мм1006 ммДлина ствола 508
мм508 ммВес, пустой / с полным магазином 30 патронов 2.89 кг / 3.6 кг3.77 кг / 4.47 кгЕмкость магазина стандартно 20 или 30 патроновТемп стрельбы 650–750 выстрелов в минуту800 выстрелов в минутуДульная скорость пули 945 м/с975 м/сМаксимальная эффективная дальность огня 460
метров550 метров История создания и принятия на вооружение второй по распространенности в мире(после ав-
томата Калашникова) штурмовой винтовки M16 заслуживает отдельной толстой книги. На самом деле, такие книги и написаны, но на русском они будут изданы еще не скоро, потому я и приведу здесь насколько возможно краткую историю этой винтовки. Итак.
1948. Служба оперативных исследований Армии США (U.S. Army’s Operations Research Office – ORO) начинает исследование эффективности стрелкового оружия. Эти исследования завершаются в начале 1950-х годов выводом о желательности перехода от оружия калибра.30 (7.62 мм) к оружию калибра.22 (5.56 мм), имеющему возможность ведения автоматического огня, высокую скорость пули и эффективную дальность не менее 300 метров.
1953–1957. Министерство Обороны (МО) США проводит следующий исследовательский проект под кодовым названием «Project SALVO», который приводит к примерно аналогичным результатам. На основе полученных выводов МО США начинает программуSPIW (Special Purpose Infantry Weapon), в рамках которой должно быть разработано перспективное стрелковое оружие, стреляющие малокалиберными высокоскоростными стрелками и 30–40 мм гранатами.
1957. Представители Армии США обращаются к компании Armalite Division of the Fairchild Aircraft Corp с предложением разработать автоматическую винтовку.22 (5.56 мм) калибра, с малой массой, способную на дальности в 500 метров пробить стандартную армейскую каску. Юджин Стонер (Eugene Stoner), конструктор фирмы Armalite, начинает разработку новой винтовке на базе своей более ранней разработки, винтовки, AR-10 калибра 7.62 мм. Одновременно с этим инженеры фирм Sierra Bullets и Remington, в содружестве с Armalite, начинают разработку нового боевого патрона калибра 5.56 мм на базе охотничьих патронов.222 Remington и.222 Remington Magnum. Новый патрон поначалу получает название.222 Remington Special, а окончательное его обозначение–.223 Remington (5.56×45 мм).
1958. Первые винтовки фирмы Armalite, обозначенные AR-15, передаются для испытаний Армии США. В ходе испытаний выявляется ряд проблем с надежностью и точностью стрельбы.
1959. В конце года родительская компания фирмыArmalite, Fairchild Co, неудовлетворенная ходом разработки винтовкиAR-15, продает все права на ее конструкцию компанииColt’s Patent Firearms Manufacturing Company.
1960. Стонер покидает фирму Armalite и переходит работать в Colt. В этом же году Colt демонстрирует винтовки AR-15 заместителю начальника штаба ВВС США генералу Кертису ЛеМэю. Под впечатлением от демонстрационных стрельб ЛеМэй выражает желание закупить8000 винтовок AR15 для службы безопасности Стратегического Воздушного Командования ВВС США(US AF Strategic Air Command security forces) для замены устаревших карабинов M1 и M2.
1962. Агентство по перспективным исследованиям МО США(Advanced Research Projects Agency – ARPA) закупает 1000 винтовок AR-15 у фирмы Colt и направляет их в Южный Вьетнам для проверки в условиях реальных боевых действий. Войска Южного Вьетнама поначалу используют новое оружие весьма успешно.
1963. Фирма Colt получает контракт на производство85 000 винтовок для Армии США(под обозначением XM16E1) и еще на 19 000 винтовок – для ВВС США (M16). Винтовка M16 была ничем иным как исходной AR-15 с соответствующей маркировкой (Property of US Govt – Собственность Правительства США и т. п.). Винтовка XM16E1 отличалась от AR-15/M16 наличием досылателя затвора («forward assist»), имевшего вид большой кнопки на правой стороне ствольной коробки. Данная покупка считалась«одноразовой» и предназначалась для различных элитных подразделений, вроде «Зеленых беретов» и Рейнджеров, в качестве временной меры перед принятием на вооружение систем SPIW.
1964. ВВС США официально принимают на вооружение винтовкуM16. В этом же году Армия США принимает винтовкуXM16E1 в качестве оружия ограниченного стандарта, для заполнения временной (как тогда считалось) ниши между снятой с производства7.62 мм винтовкой M14 и грядущим оружием, создаваемым по программе SPIW (эта программа закончилась провалом).
Максим Романович Попенкер | Штурмовые винтовки мира |
1966. Фирма colt получает правительственный контракт на поставку840 000 винтовок, на общую сумму в почти 92 миллиона долларов США.
1967. 28 февраля этого года Армия США официально принимает на вооружение винтовку
XM16E1 под обозначением «US Rifle, 5.56mm, M16A1».
1965–1967. Опыт эксплуатации винтовок М16А1 Американскими войсками во Вьетнаме начинает приносить первые печальные плоды. Большое число отказов винтовок в боевых условиях приводит к значительным человеческим потерям среди американских солдат. Тому было несколько взаимосвязанных причин. Во первых, при создании патронов для М16 использовался порох типа IMR фирмы Dupont, но Армия США, из соображений экономии, при производстве патронов заменила его на стандартный порох, использовавшийся при снаряжении патронов 7.62×51mm NATO. Этот порох, в отличие от IMR, давал значительно больший процент нагара, который оседал в газоотводной системе, затворной группе и ствольной коробке винтовки M16. В сочетании с отказом от хромирования затворной группы и канала ствола и влажным климатом Юго-Восточной Азии это приводило к быстрому засорению механизмов винтовки с последующими отказами, выражавшимися зачастую в застревании стреляной гильзы в патроннике. Все бы было и ничего, если бы винтовки подвергались регулярной чистке. Но в результате хитрого маркетингового хода фирмы Кольт, заявлявшей что винтовка М16 практически не требует чистки и обслуживания, при их первоначальных закупках Армия США не заказала комплектов для чистки оружия – опять таки для экономии. Кроме того, солдаты не получали нужного обучения по уходу за винтовкой. Результат такой экономии оказался поистине плачевным.
1967–1970. По результатам расследования, проведенного комиссией при Конгрессе США, принимается ряд срочных мер по исправлению ситуации. Во первых, тип пороха в патронах меняется на более «чистый», дающий гораздо меньше нагара. Во вторых, затворная группа, патронник и канал ствола начинают хромировать, что повышает коррозионную стойкость деталей и облегчает их чистку. В третьих, срочно закупаются комплекты для чистки оружия, а в действующих войсках начинается широкая программа обучения солдат чистке и уходу за винтовкой, в рамках которой издаются широко известные наставления по уходу за оружием в виде комиксов. Примерно к 1970-му году штатные 20-патронные алюминиевые магазины в войсках начинают заменять на30-патронные, для того чтобы уровнять М16 по этому показателю с советскими и китайскими автоматами Калашникова.
1977–1979. По результатам комплексных испытаний единым патроном для армий странNATO становится улучшенный вариант патрона5.56×45mm, разработанный бельгийцами из Фабрик На-
Максим Романович Попенкер | Штурмовые винтовки мира |
циональ (FN) под обозначением SS109. Этот патрон изначально был создан вместе с ручным пулеметом FN Minimi, и имел несколько более тяжелую пулю с комбинированным сердечником из стали и свинца. Начальная скорость пули несколько уменьшилась по сравнению с исходным американским патроном М193, однако эффективность на больших дальностях возросла за счет более высокого баллистического коэффициента пули. Пуля SS109 требовала для своей стабилизации в полете более крутого шага нарезов – вместо шага 1:12 (1 оборот на 12 дюймов – 305 мм), шаг нарезов для SS109 пришлось сократить до 1:7 (1 оборот на 7 дюймов – 178 мм). При этом из новых стволов можно было спокойно стрелять старыми(легкими) пулями, при некотором ухудшении точности стрельбы. Стрельба новыми (тяжелыми) пулями из старых стволов приводила к существенному падению точности и кучности стрельбы.
1981. colt разрабатывает вариант винтовки M16A1, адаптированный под патрон SS109 / 5.56mm NATO, и передает его на испытания Армии США под обозначением M16A1E1. Эта винтовка отличалась от M16A1 более толстым и тяжелым стволом с шагом нарезов1:7, улучшенными прицельными приспособлениями, новым цевьем и прикладом, а также заменой режима непрерывного огня(очередями) на режим с отсечкой очереди после 3-х выстрелов.
1982. Винтовка m16a1e1 получает официальное обозначение «US Rifle, 5.56mm, M16A2». 1983. Корпус Морской пехоты (КМП) США принимает на вооружение M16A2.
1985. Армия США принимает на вооружение M16A2 взамен М16А1.
1988. Компания FN Manufacturing Co, американское подразделение бельгийского концерна FN Herstal, становится основным поставщиком винтовок M16A2 для Вооруженных Сил США. Компания Colt продолжает производство винтовок типа AR-15 / M16 только для гражданского и полицейского рынков, а также на экспорт.
1994. На вооружение ВС США поступают самые последние варианты винтовки М16: это винтовки M16A3 и M16A4, имеющие так называемые «плоские» («flat top») ствольные коробки, у которых интегральная рукоятка для переноски заменена на направляющую типаPicatinny, предназначенную для установки самых разных прицельных приспособлений, в том числе и съемной рукоятки для переноски с прицельными приспособлениями по типу М16А2. В остальном винтовка M16A4 идентична M16A2, тогда как M16A3 отличается еще и тем, что вместо отсечки по 3 выстрела она имеет режим огня очередями любой длины(как на М16А1). Два других варианта М16 – карабины M4 и M4A1, описаны в отдельной статье на этом же сайте.
В целом следует признать, что уже к началу 1970-х годов винтовка М16 являлась полноценным боевым оружием, имеющим целый ряд существенных достоинств (ну и недостатки, разумеется, у нее тоже были). По сравнению с главным противником М16 на мировой арене – автоматом Калашникова (АКМ), М16 имела большую точность и кучность стрельбы одиночными выстрелами, была более комфортна и удобна в обращении. С другой стороны, М16 требовала гораздо более тщательного ухода, более качественных боеприпасов. По надежности в особенно тяжелых условиях(загрязнение, запыление) АКМ также превосходил М16. Одним из главных достоинств конструкции Стонера, однако же, надо признать ее исключительную гибкость. Благодаря модульности конструкции, фактически состоящей из двух крупных модулей – «верхнего» (верхняя часть ствольной коробки, ствол, газоотвод, цевье, прицельные приспособления, затворная группа) и «нижнего» (нижняя часть ствольной коробки, ударно-спусковой механизм, буфер с возвратной пружиной, пистолетная рукоятка, приклад), обеспечена возможность очень быстрой реконфигурации винтовки. Так, на одну соответствующую стандартам «нижнюю» часть можно установить верхние части со стволами самой разной длины (от 250 до 610 мм), калибра (.22LR, 7.62×39 мм, 9×19 мм, 10 мм Auto, 50AE и многих других,
не считая родного 5.56×45 мм), с интегральной или съемной рукояткой для переноски. Особенно это существенно для потребителей на гражданском и полицейском рынках.
Кроме ВС США, винтовки М16 армейского образца используются в полиции США(например, полиция Лос-Анджелеса (LAPD) использует списанные из Армии винтовки), эти же винтовки широко поставляются на экспорт. Их используют многие элитные подразделения других стран, такие как британские SAS или австралийские рейнджеры. Значительное количество М16 имеется на вооружении в Израиле. Одно время винтовки М16 производились по лицензии на Филиппинах и в Южной Корее. В настоящее время канадская компанияDiemaco производит лицензионные варианты М16 под обозначениями С7 и С8 для Канадских Вооруженных сил и на экспорт.
Гражданские и полицейские модификации винтовки AR-15 производятся под самыми разными обозначениями десятками фирм на территории США, в частности такими какArmalite, Bushmaster, Colt, Hesse, Les Baer, Olympic Arms, Wilson Combat, и многими другими. Кроме того, клоны AR-15
производятся в Китае на государственных предприятияхNORINCO под обозначениями «Model 311»
studfiles.net
Штурмовая винтовка AR-10 | Армии и Солдаты. Военная энциклопедия
«Штурмовая винтовка AR-10 — 7.62-мм предок M-16. История создания, конструкция и основные модификации»
История создания штурмовой винтовки AR-10
Штурмовая винтовка AR-10 была разработана Юджином Стонером, работавшим в компании Armalite — подразделении американской корпорации Fairchild Engine and Airplane Corp, в 1955 году. Винтовка предназначалась для участия в конкурсе на новую винтовку калибра 7.62 мм для Армии США, на замену устаревшим винтовкам М1 Garand. Однако винтовка AR-10 опоздала к началу конкурса, да и конструкция ее была слишком передовой для весьма консервативно настроенных американских военных того времени. В любом случае, в 1957 году американцы приняли на вооружение 7.62 мм автоматическую винтовку М14, а AR-10 была доведена до производства только к началу 1960-х.
Собственно в США выпуск этой винтовки был минимален, так как фирма Armalite «проскочила» производство уже готового оружия, быстро переключившись на разработку новой малокалиберной (5,56 мм) автоматической винтовки для армии США на её базе. Далее линейка развития классической 7,62-мм AR-10 шла уже только в виде ее малокалиберного потомка, серии знаменитых винтовок AR-15 / M16, и на пару десятилетий о существовании AR-10 практически забыли вообще.
Классический «Армалайт-10». Простой и утилитарный привет из 1950-х калибра 7,62-мм
Производство продолжалось только в голландском арсенале Artillerie Inrichtingen, куда была продана лицензия на производство AR-10. Впрочем, европейцы наштамповали не так уж мало «Армалайтов-10» — всего к началу 1960-х г.г., было выпущено примерно 10 000 копий, осевших как в голландских, так и в суданских и португальских арсеналах.
Новая жизнь старой винтовки AR-10
К началу 1980-х г.г., реорганизованная компания Armalite (уже без Стоунера), решила повторно завоевать оружейный рынок Америки. Тягаться с M-16 на рынке военного оружия было бессмысленно, поэтому упор был сделан на рынок гражданского и полицейского оружия. А «флагманом» должна была стать успешно забытая двадцать лет назад AR-10.
Новая винтовка по сути представляла собой обратный шаг в развитии семейства — если сперва винтовка AR-15 была получена путем уменьшения AR-10, то возрожденная AR-10 под индексом AR-10B представляла собой увеличенную AR-15, соответствующую по всем параметрам винтовке М16А2, и отличавшаяся от неё только отсутствием автоматического огня.
По устройству «оригинальные» AR-10 практически не отличаются от AR-15 самых первых образцов. Основные отличия — это расположение рукоятки заряжания над ствольной коробкой, а не позади нее, и плавно регулируемый по дальности целик прицела.

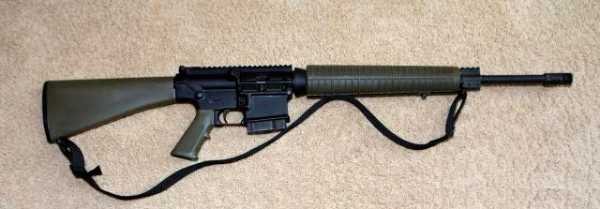

Полуавтоматическая винтовка AR-10A4. Есть даже вариант под охотничий патрон.
Модификации и варианты штурмовой винтовки AR-10
- AR-10 — оригинальная модель 1955 года. Армейский образец штурмовой винтовки под патрон 7,62-мм. Незаслуженно забытый предок M-16.
- AR-10B — «гражданская и полицейская» модель начала 1980-х г.г. и «обратная эволюция» от M-16 к AR-10. От оригинальной AR-10 отличается использованием множества конструктивных элементов от M16, в числе которых: прицельные приспособления, пламегаситель, пистолетная рукоятка, крепление цевья к ресиверу подпружиненным кольцом и т.п. Автоматического режима огня нет.
- AR-10A2 — полуавтоматическая винтовка под патрон 7,62×51 мм НАТО со стволом из нержавеющей стали длиной 508 мм и рукоятью для переноски, комплектуется магазинами на 10-20 патронов.
- AR-10A2C — вариант AR-10A2 с укороченным до 488 мм стволом и телескопическим прикладом.
- AR-10A4 SPR — полуавтоматическая винтовка под патрон 7,62×51 мм НАТО со стволом из хромированной стали длиной 508 мм и планкой Пикатинни вместо интегрированной рукоятки для переноски. Дополнительная планка для установки съёмной стойки мушки расположена на узле газоотвода. Имеется вариант под охотничий патрон .243 Winchester (6,2×52 мм).
Винтовка AR-10T Super SASS со всеми «наворотами»
- AR-10A4C — вариант с укороченным до 406 мм стволом и телескопическим прикладом.
- AR-10(T) — «снайперская» полуавтоматическая винтовка с тяжёлым стволом улучшенной обработки из нержавеющей стали длиной 610 мм, цилиндрическим цевьём, крепящимся к ресиверу при помощи подпружиненного кольца изменённой конструкции, возможностью установки оптического прицела и модернизированным ударно-спусковым механизмом.
- AR-10(T) Ultra Mag — вариант AR-10(T) под патрон .300 Remington Short Action Ultra Mag.
- AR-10T Super SASS — вариант AR-10(T) под патрон 7,62×51 мм с резьбой для установки глушителя, газовым регулятором, сошками, цевьём ArmaLite Floating Rail System и изменённым прикладом.
- Zbroyar Z-10 — вариант AR-10 в виде полуавтоматической винтовки с прицельной планкой Пикатинни, но без обычных механических прицельных приспособлений (Украина).
А вот и Zbroyar Z-10 — украинская фантазия на тему нестареющей классики AR-10
