2С1 «Гвоздика». САУ. (СССР)
2С1 «Гвоздика». САУ. (СССР)
2С1 «Гвоздика» — советская полковая самоходная гаубица калибра 122-мм. Предназначена для подавления и уничтожения живой силы, артиллерийских и минометных батарей, а также для разрушения дзотов, обеспечения проходов в минных полях и полевых заграждениях.
Разработка началась в 1967 году. За артиллерийскую часть отвечал «Уралмаш», а за шасси – Харьковский тракторный завод. На вооружение гаубица была принята в 1971 году, а в 1972 году начато ее серийное производство. Поступление с начала 70-х годов на вооружение артиллерийских дивизионов мотострелковых полков на боевых машинах пехоты новой самоходной гаубицы 2С1 «Гвоздика» позволило сравнять полковую артиллерию по подвижности и защищенности с мотострелковыми подразделениями. В передней части корпуса машины размещается моторно-трансмиссионное отделение и отделение управления. Место механика-водителя отделено от силового отделения герметичными перегородками.
2С1 «Гвоздика». САУ. (СССР)
Среднюю и заднюю часть машины занимает боевое отделение. 122-мм гаубица Д-32 – с баллистическими характеристиками, как и буксируемой гаубицы Д-30, размещена в полноповоротной бронированной башне. В отличии от гаубицы Д-30 ствол орудия имеет эжекционное устройство и двухкамерный дульный тормоз. В башне размещаются три члена экипажа: впереди слева – наводчик орудия, за ним – командир установки и справа от орудия – заряжающий.
В задней части корпуса самоходки хранятся боеприпасы. Для облегчения заряжания гаубицы используется механизм досылания электромеханического типа с раздельной досылкой снаряда и гильзы в ствол после укладки их на лоток досылания. Как и МТ-ЛБ, на шасси которого она выполнена, самоходная гаубица – плавающая. Однако здесь есть ряд ограничений. Так скорость течения воды не должна превышать 0,6 м/сек, а высота волн не должна быть выше 150 мм. Кроме того, при преодолении водных преград на борту установки не должно быть более 30 выстрелов. Движение на плаву обеспечивается за счет перематывания гусениц.
2С1 «Гвоздика». САУ. (СССР)
Кроме Сухопутных войск стран СНГ гаубица также состоит на вооружении стран бывшего Варшавского договора и в некоторых арабских странах. Помимо СССР гаубица производилась по лицензии в Болгарии и Польше. В последнее время в целях совершенствования установки для нее был разработан снаряд с лазерным наведением «Китолов-2″. Этот снаряд может с высокой степенью вероятности поражать неподвижные и движущиеся цели.
2С1 «Гвоздика». САУ. (СССР)
Характеристики:
- Боевая масса, т: 15,7;
- Компоновочная схема: переднемоторная;
- Экипаж, чел.: 4;
- Длина корпуса, мм: 7260;
- Длина с пушкой вперед, мм: 7260;
- Ширина корпуса, мм: 2850;
- Высота, мм: 2725;
- База, мм: 4445;
- Колея, мм: 2500;
- Клиренс, мм: 400;
- Тип брони: стальная катаная, противопульная. Лоб корпуса, мм/град. 15. Лоб башни, мм/град. 20;
- Калибр и марка пушки: 122-мм 2А31;
- Тип пушки: нарезная гаубица;
- Длина ствола, калибров: 35,0;
- Боекомплект пушки: 40;
- Углы ВН, град.: −3…+70°;
- Углы ГН, град.: 360°;
- Дальность стрельбы, км: до 15,2;
- Прицелы: ПГ-2, ОП5-37, ТКН-3Б;
- Тип двигателя: ЯМЗ-238Н;
- Мощность двигателя, л. с.: 300;
- Скорость по шоссе, км/ч: 60;
- Скорость по пересеченной местности, км/ч: 26—32, 4,5 на плаву;
- Запас хода по шоссе, км: 500;
- емкость топливных баков, л: 550;
- Удельная мощность, л. с./т: 19,1;
- Тип подвески: индивидуальная торсионная, с гидравлическими амортизаторами;
- Удельное давление на грунт, кг/см²: 0,492;
- Преодолеваемый подъем, град.: 35°;
- Преодолеваемая стенка, м: 0,7;
- Преодолеваемый ров, м: 3,0;
- Преодолеваемый брод, м: плавает.
modernweapon.ru
Самоходные гаубицы «Гвоздика» и «Акация»
Самоходная артиллерийская установка (САУ) – боевая машина представляющая артиллерийское орудие смонтированное на самоходном шасси. Самоходными могут быть пушки, гаубицы и другие артиллерийские орудия. САУ бронируются полностью или частично. Самоходки могут быть либо гусеничными либо колёсными. Самоходная артиллерия выполняет те же задачи, что и буксируемая. Главное её преимущество повышенная мобильность.
В Советском Союзе первые попытки по созданию САУ предприняли ещё в 30-е годы. Впрочем, на тот момент широкого распространения они не получили. Куда активней начали развивать этот вид вооружения в годы Великой Отечественной войны. В Красной Армии было несколько типов самоходок различного назначения, и разной боевой массы, от лёгкой СУ-76, до тяжёлой ИСУ-152. Базой для самоходок служили, существующие на тот момент танки. В качестве оружия служили, стоявшие на вооружении, полевые орудия.
ГвоздикаВ первые послевоенные десятилетия значительных изменений в проектировании САУ не произошло. Разве что появился новый вид самоходок, созданный специально для воздушно-десантных войск. Конец 50-х и практически все 60-е годы ознаменовались бурным развитием ракетной техники. Считалось, что в условиях возможной ядерной войны, традиционной ствольной артиллерии не найдётся применение. Однако глобальная атомная угроза становилась всё призрачней. Да к тому же заканчивалась безграничная вера в ракеты. В конце 60-х в Советском Союзе начались работы по созданию различных образцов артиллерийского вооружения. В результате появились новые самоходные установки в том числе самоходные гаубицы «Гвоздика» и «Акация».
Шасси для гвоздики разработаны специалистами Харьковского тракторного завода. Ходовую часть создали на базе гусеничного тягача МТЛБ. Правда возросшая нагрузка потребовала установке дополнительного катка. Плавность хода обеспечивается торсионной подвеской. Запас хода 500 км. «Гвоздика» имеет герметичный корпус и способна преодолевать водные преграды вплавь. Подготовка занимает 5-10 мин. Движение на плаву обеспечивается за счёт перемотки гусениц. Скорость на плаву 5 км/час. Максимальная толщина броневых листов составляет 20 мм. Это обеспечивает защиту от пуль и осколков. В передней части находится трансмиссия, двигатель и отделение управления. Боевое отделение расположено в средней и кормовой части, а также в башне. Экипаж состоит из командира, наводчика, заряжающего и механика-водителя. В качестве орудия выбрали модернизированный вариант гаубицы Д-30. Затвор орудия полуавтоматический клинового типа. Для снижения энергии отката на стволе орудия установлен дульный тормоз. Также ствол оборудовали эжекторным устройством для отвода пороховых газов. Это уменьшает загазованность боевого отделения при стрельбе. Гаубица размещается в башне кругового вращения. Механизм поворота башни имеет ручной и электрический приводы. Подъемный механизм орудия позволяет придавать орудию углы возвышения до 70 градусов. В походном положении ствол гаубицы стопорится на специальном возвышении. Внутри самоходки размещается боекомплект из 40 выстрелов. Выстрел производится с помощью электроспуска или механическим дублёром. Скорострельность «Гвоздики» составляет 5 выстрелов в минуту. Максимальная дальность стрельбы 15200 метров.
В батарею входит 6 самоходных установок. Три батареи составляют дивизион. Для управления огнём создан командирных машин. САУ «Гвоздика» получила заслуженное признание как мобильная машина. Она находится на вооружении около 40 стран мира.
Акация
Практически одновременно на вооружение с «Гвоздикой» поступила САУ «Акация». Она имеет больший калибр – 152 мм. Ходовую часть разработали на базе шасси установки зенитно-ракетного комплекса «Круг». Запас хода 500 км. Двигатель самоходки дизельный. Расход топлива составляет 200 литров на 100 км. В отличии от «Гвоздики» в «Акации» не предусмотрено движение на плаву. Но она может преодолевать водные преграды глубиной до 1 м. Самоходка оснащена землеройным оборудование. С его помощью она сможет вырыть для себя укрытие. Максимальная толщина броневых листов 30 мм. Тип брони противопульный. По общей компоновке «Акация» во многом схожа с «Гвоздикой». На башню установлена командирская башенка. На ней монтируется пулемёт с круговым обстрелом. Его калибр 7,62 мм. «Акация» вооружена гаубицей Д-22. Калибр 152 мм. Начиная с этого калибра можно вести огонь с ядерными боезарядами. В 70-х годах появился в боекомплекте гаубицы выстрел с ядерным зарядом мощностью 2 килотонны.
Для загрузки боеприпасов боевое отделение имеет специальный люк. Изначально боекомплект составлял 40 выстрелов. В процессе модернизации это количество увеличили до 46. Скорострельность составляет 3-4 выстрела в минуту. Максимальная дальность стрельбы 18,5 километра. «Акация» достаточно хорошо зарекомендовала себя в ходе боевых действий в Афганистане. Она по-прежнему стоит на вооружении многих стран мира.
mirznayki.ru
Гвоздика (САУ) — это… Что такое Гвоздика (САУ)?
- Гвоздика (САУ)
Wikimedia Foundation. 2010.
- Гвоздикова Наталья Фёдоровна
- Гвоздичный перец
Смотреть что такое «Гвоздика (САУ)» в других словарях:
САУ с 535-мм орудием Д-80 на базе ЗИЛ-135Л — Классификация Самоходное артиллерийское орудие Боевая масса, т не более 19,5 т[сн 1] История Производитель … Википедия
гвоздика — пряности, гвоздичка Словарь русских синонимов. гвоздика сущ., кол во синонимов: 8 • гаубица (6) • … Словарь синонимов
сау — сущ., кол во синонимов: 16 • акация (11) • артсамоход (2) • гвоздика (8) • … Словарь синонимов
САУ «Пион» — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
САУ Пион — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
2С1 «Гвоздика» — 2С1 «Гвоздика» 1971 САМОХОДНАЯ ГАУБИЦА Тактико технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации … Военная энциклопедия
Таран (противотанковая САУ) — У этого термина существуют и другие значения, см. Таран (значения). Эта статья об опытной советской послевоенной самоходной противотанковой пушке СУ 152 «Таран». О советской САУ периода Великой Отечественной войны см. СУ 152 … Википедия
Список САУ — Смотри также: СУ 122 (1942) СУ 76 (1943) ИСУ 122 (1944) ИСУ 152 (1944) 2С1 «Гвоздика» (1971) 2С3 «Акация» (1971) 2С7 «Пион» (1975) … Военная энциклопедия
39-я гвардейская мотострелковая дивизия — 39 я гвардейская мотострелковая Барвенковская ордена Ленина дважды Краснознамённая орденов Суворова и Богдана Хмельницкого дивизия Награды … Википедия
dic.academic.ru
Гвоздика (САУ) — это… Что такое Гвоздика (САУ)?
- Гвоздика (САУ)
Wikimedia Foundation. 2010.
- Гвоздикова Наталья Фёдоровна
- Гвоздичный перец
Смотреть что такое «Гвоздика (САУ)» в других словарях:
САУ с 535-мм орудием Д-80 на базе ЗИЛ-135Л — Классификация Самоходное артиллерийское орудие Боевая масса, т не более 19,5 т[сн 1] История Производитель … Википедия
гвоздика — пряности, гвоздичка Словарь русских синонимов. гвоздика сущ., кол во синонимов: 8 • гаубица (6) • … Словарь синонимов
сау — сущ., кол во синонимов: 16 • акация (11) • артсамоход (2) • гвоздика (8) • … Словарь синонимов
САУ «Пион» — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
САУ Пион — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
122-мм самоходная гаубица 2С1 «Гвоздика» — 122 мм самоходная гаубица 2С1 «Гвоздика» 1971 Тактико технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации … Военная энциклопедия
2С1 «Гвоздика» — 2С1 «Гвоздика» 1971 САМОХОДНАЯ ГАУБИЦА Тактико технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации … Военная энциклопедия
Таран (противотанковая САУ) — У этого термина существуют и другие значения, см. Таран (значения). Эта статья об опытной советской послевоенной самоходной противотанковой пушке СУ 152 «Таран». О советской САУ периода Великой Отечественной войны см. СУ 152 … Википедия
Список САУ — Смотри также: СУ 122 (1942) СУ 76 (1943) ИСУ 122 (1944) ИСУ 152 (1944) 2С1 «Гвоздика» (1971) 2С3 «Акация» (1971) 2С7 «Пион» (1975) … Военная энциклопедия
39-я гвардейская мотострелковая дивизия — 39 я гвардейская мотострелковая Барвенковская ордена Ленина дважды Краснознамённая орденов Суворова и Богдана Хмельницкого дивизия Награды … Википедия
dik.academic.ru
Гвоздика (САУ) — это… Что такое Гвоздика (САУ)?
- Гвоздика (САУ)
Wikimedia Foundation. 2010.
- Гвоздикова Наталья Фёдоровна
- Гвоздичный перец
Смотреть что такое «Гвоздика (САУ)» в других словарях:
САУ с 535-мм орудием Д-80 на базе ЗИЛ-135Л — Классификация Самоходное артиллерийское орудие Боевая масса, т не более 19,5 т[сн 1] История Производитель … Википедия
гвоздика — пряности, гвоздичка Словарь русских синонимов. гвоздика сущ., кол во синонимов: 8 • гаубица (6) • … Словарь синонимов
сау — сущ., кол во синонимов: 16 • акация (11) • артсамоход (2) • гвоздика (8) • … Словарь синонимов
САУ «Пион» — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
САУ Пион — 2С7 «Пион» 2С7 «Пион» в Артиллерийском музее Санкт Петербурга Основные характеристики Экипаж, чел.: 7 Длина, м: 13,2 Ширина, м: 3,38 … Википедия
122-мм самоходная гаубица 2С1 «Гвоздика» — 122 мм самоходная гаубица 2С1 «Гвоздика» 1971 Тактико технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации … Военная энциклопедия
2С1 «Гвоздика» — 2С1 «Гвоздика» 1971 САМОХОДНАЯ ГАУБИЦА Тактико технические характеристики • Силовая установка • Вооружение • Факты • Основные модификации … Военная энциклопедия
Таран (противотанковая САУ) — У этого термина существуют и другие значения, см. Таран (значения). Эта статья об опытной советской послевоенной самоходной противотанковой пушке СУ 152 «Таран». О советской САУ периода Великой Отечественной войны см. СУ 152 … Википедия
Список САУ — Смотри также: СУ 122 (1942) СУ 76 (1943) ИСУ 122 (1944) ИСУ 152 (1944) 2С1 «Гвоздика» (1971) 2С3 «Акация» (1971) 2С7 «Пион» (1975) … Военная энциклопедия
39-я гвардейская мотострелковая дивизия — 39 я гвардейская мотострелковая Барвенковская ордена Ленина дважды Краснознамённая орденов Суворова и Богдана Хмельницкого дивизия Награды … Википедия
dal.academic.ru
Самоходная гаубичная установка САУ 2С1 Гвоздика
После окончания Второй мировой войны проектирование отечественных самоходных артиллерийских орудий САУ было фактически заморожено. Тогдашний руководитель СССР Н. С. Хрущев, как полагают, под влиянием ученых-атомщиков и ракетчиков полностью перенаправил средства и усилия с развития тяжелых танков и артиллерии на разработки ракетного вооружения — армия в части артиллерии оружие не развивала. Работы над самоходной артиллерией возобновились только после отстранения Н. С. Хрущева от власти. Постановление Совета Министров № 609-201 от 4 июля 1967года, согласно которому начались полномасштабные работы по нескольким САУ, стало поистине историческим для развития отечественной артшиерии. Согласно этому постановлению, с целью ликвидации образовавшегося отставания советской армии в вопросе оснащения самоходной артиллерией начались работы по созданию 122-мм САУ 2С1 «Гвоздика» и 2С2 «Фиалка», 152-мм САУ2СЗ «Акация» и 240-мм самоходного миномета 2С4 « Тюльпан».
Самоходная гаубица САУ 2С1 Гвоздика предназначалась для замены буксируемой гаубицы Д-30 в артиллерийских дивизионах мотострелковых полков. Будучи самым легким образцом из всех, она должна была обладать сопоставимой с танками и БМП мобильностью и обеспечивать постоянную огневую поддержку наступающих мотострелковых и танковых подразделений.
Работы по созданию новой САУ начались в ОКБ-9 завода Уралмаш, за шасси отвечал Харьковский тракторный завод.В качестве шасси установка получила ходовую часть легкого многоцелевого бронированного гусеничного тягача МТ-ЛБУ, выпускаемого ХТЗ. В результате гаубица приобрела такое важнейшее качество как возможность самостоятельно преодолевать водные преграды за счет движения гусениц. В качестве двигателя машина имеет У-образный 8-цилинд- ровый дизельный двигатель ЯМЗ-2Э8В мощностью 240 л. с. В состав шасси входят опорные катки с индивидуальной торсионной подвеской (причем первое и седьмое колеса, кроме торсионов, имеют еще и гидравлические амортизаторы), а также ведущие колеса переднего расположения.

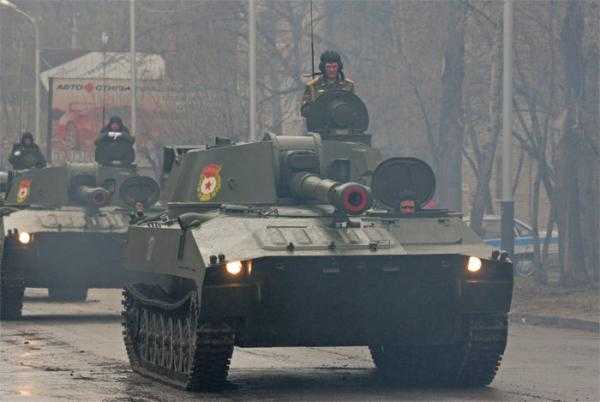

Батарея САУ 2С1 «Гвоздика» на марше. Поступление на вооружение артиллерийских дивизионов мотострелковых полков этой машины позволило сравнять полковую артиллерию по подвижности и защищенности с мотострелковыми подразделениями..
Бронирование корпуса и башни машины обеспечивало защиту от пуль и осколков. Кроме того, САУ была полностью приспособлена для защиты экипажа от поражающих факторов химического, бактериологического и ядерного оружия путем установки возимый боекомплект входит 35 ос- колочно-фугасных и 5 кумулятивных снарядов. Максимальная дальность стрельбы осколочно-фугасным снарядом составляет 15 200 м. Масса ос- колочно-фугасного снаряда — 21,76 кг, кумулятивного — 18,2 кг. Начальная скорость снаряда составляет 686 м/с, бронепробиваемость кумулятивного снаряда — 180 мм.
В кормовой части САУ 2С1 «Гвоздика» установлен эффективный и достаточно надежный У-образный 8-цилиндровый дизельный двигатель ЯМЭ-238В мощностью 240л. с.
К августу 1969 года опытный образец САУ «Гвоздика» был готов к проведению полигонных испытаний. А 14 сентября 1970 года Постановлением ЦК КПСС и СМ СССР №770-249, 122 мм самоходная гаубица 2С1 «Гвоздика» была принята на вооружение Советской Армии и с 1972 года запущена в серию.
Самоходная гаубица 2С1 «Гвоздика» получила заслуженное признание в мире как эффективная, маневренная и скоростная машина. При движении по шоссе гаубица развивает максимальную скорость 60 км/ч. Ее проходимость на пересеченной местности примерно соответствует проходимости МТ-ЛБ. Самоходная гаубица 2С1 может перевозиться в грузовых кабинах военно-транспортных самолетов (Ан-12, Ан-22, Ан-124, ИЛ-76).
САУ 2С1 «Гвоздика» федеральных войск ведет огонь прямой наводкой. Фото времен второй чеченской кампании. Максимальная скорострельность при стрельбе прямой наводкой составляет 4—5 выстр./мин.
Самоходная установка 2С1 «Гвоздика», принадлежащая иракским вооруженным силам. САУ этого типа имеются на вооружении армии двух десятков стран.
Благодаря своим высоким характеристикам 2С1 «Гвоздика» поставлялась в армии стран — членов Варшавского договора, а также экспортировались в Алжир, Анголу, Йемен, Эфиопию Ирак, Ливию, Сирию и Югославию. В настоящее время она состоит на вооружении также в Армении, Азербайджане, Беларуси, Болгарии, Хорватии, Кубы. Финляндии, Словакии, Украины и Узбекистана.
В 2001 году была проведена глубокая модернизация 2С1 «Гвоздика». Орудие 2АЗ1 было заменено полуавтоматическим 122-мм орудием 2А80, имеющим систему охлаждения ствола. Применение унитарных выстрелов и автоматическое восстановление наводки повысили прицельную скорострельность до 7—9 выстр./мин, а введение в боекомплект более мощных боеприпасов от новой пушки повысило эффективность поражения целей. В последнее время в целях совершенствования установки для нее был разработан снаряд с лазерным наведением — «Китолов-2». Этот снаряд может с высокой степенью вероятности поражать неподвижные и движущиеся цели. По мнению ведущих специалистов ОАО «Мотовили- хинские заводы», после модернизации эффективность боевого применения САУ 2С1 «Гвоздика» возрастает не менее чем в 3 раза.
Характеристики САУ «Гвоздика»
Боевая масса 15,7т
Экипаж 4 человек
База шасси гусеничного тягача МТ-ЛБУ
Вооружение 122-мм гаубица Д-32
Боекомплект 40 выстрелов
Двигатель ЯМЭ-238В, У-образный,
8-цилиндровый, дизельный, жидкостного охлаждения, мощность 240 л. с.
Удельное давление на грунт 0,49 кг/см2
Запас хода по шоссе 500 км
|
Габаритные размеры: | ||
|
длина |
|
… 7260 мм |
|
ширина …. |
|
….2850 мм |
|
высота |
|
….2725 мм |
|
клиренс…. |
|
400 мм |
|
|
Броня: |
|
|
лоб |
|
15 мм |
|
борт |
|
|
|
Скорость: | ||
|
по шоссе.. |
|
..61,5 км/ч |
|
по рокаде |
|
30 км/ч |
|
|
Преодолеваемые препятствия: |
|
|
|
|
|
угол подъема 35°
высота стенки 0,61 м
ширина рва 2 .41 м
www.xn--80anehbqgxr7b.xn--p1ai
2С1 Гвоздика Википедия
| 2С1 | |
|---|---|
| 2С1 или «Гвоздика» в чебоксарском Парке Победы | |
| Классификация | самоходная гаубица |
| Боевая масса, т | 15,7 |
| Компоновочная схема | переднемоторная |
| Экипаж, чел. | 4 |
| Разработчик | ХТЗ Завод № 9 |
| Производитель | |
| Годы производства | с 1969 по 1991[1] |
| Годы эксплуатации | с 1971 |
| Количество выпущенных, шт. | более 10 000[1] |
| Основные операторы | |
| Длина корпуса, мм | 7260 |
| Длина с пушкой вперёд, мм | 7260 |
| Ширина, мм | 2850 |
| Высота, мм | 2725 |
| База, мм | 4445 |
| Колея, мм | 2500 |
| Клиренс, мм | 400 |
| Тип брони | стальная катаная, противопульная |
| Лоб корпуса, мм/град. | 15 |
| Лоб башни, мм/град. | 20 |
| Калибр и марка пушки | 122-мм 2А31 |
| Тип пушки | нарезная гаубица |
| Длина ствола, калибров | 35,0 |
| Боекомплект пушки | 40 |
| Углы ВН, град. | −3…+70° |
| Углы ГН, град. | 360° |
| Дальность стрельбы, км | до 15,2[сн 1] |
| Прицелы | ПГ-2, ОП5-37, ТКН-3Б |
