Ружье это конечно, не простое, а специальное. Создано оно было в Туле в начале 1960-х годов и предназначалось для точных измерений направления и скорости ветра на стартовых позициях баллистических ракет и систем залпового огня.

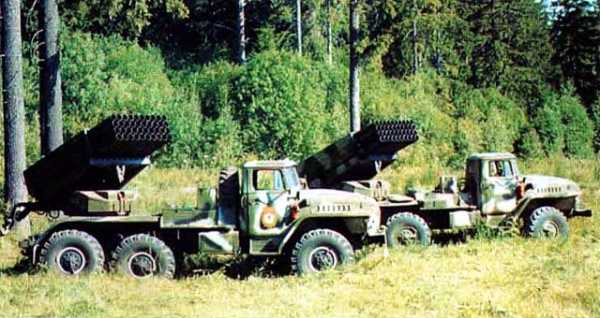

Точность стрельбы баллистических ракет и систем залпового огня сильно зависит от метеоусловий на стартовой позиции. Особенно на ней сказывается направление и скорость ветра. И если приборы, используемые для замера давления и температуры общеизвестны, то для определения параметров ветра потребовалось создавать специальное, достаточно громоздкое оборудование. В частности, при пуске ракет использовался специальный радиолокатор на буксируемом шасси, при этом замеры проводились по запускаемому шару-зонду, наполняемому гелием. Это устройство требует квалифицированного обслуживания и. соответственно, увеличения расчета.
В связи с этим Вооруженные силы СССР выдали тактико-технические требования на разработку специального малогабаритного устройства, которое обеспечивало бы надежный и оперативный замер направления и скорости ветра.
В разработке приняли участие специалисты Центрального конструкторского исследовательского бюро спортивно-охотничьего оружия (ЦКИБ СОО) и Тульского оружейного завода (ТОЗ).
Разработка конкурсных образцов была завершена в 1962 году. По результатам испытаний армия приняла на вооружение образец, созданный специалистами ТОЗа.
В ЦКИБ СОО был разработан образец, получивший индекс ТКБ-049А и название «Установка для стрельбы зондирующими патронами». Авторы – Пермяков Валентин Андреевич и Денисов Виктор Николаевич.
Установка для стрельбы зондирующими патронами предназначена для определения скорости и направления ветра в атмосферном слое, в котором проходит активный участок траектории ракет. Один из основных пунктов ТТТ: «… конструкция установки должна позволять быстрый переход из походного положения в боевое и обратно в полевых условиях при смене боевой позиции».

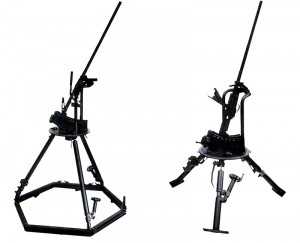

Созданная конструкция это требование выполнила. Образец был создан в двух вариантах. Первый вариант – с шестигранным трубчатым основанием, второй – с треножным основанием. Остальные узлы унифицированы для обоих вариантов: механизм наведения по горизонту, вертикали и само ружье.
Первый вариант ТКБ-049А имел специальное основание, выполненное в форме шестиугольника, предназначенное для монтажа на нем всех механизмов установки. Основание состоит из складывающейся рамы и трех тяг, регулируемых по высоте посредством винтового механизма.
Механизм наведения установки предназначен для крепления на нем ружья и наведения его по горизонту и вертикали. Конструктивно механизм состоит из платформы механизма подъема, лимба и поворотного диска. Платформа – это неподвижный диск, на котором смонтированы большая шестеренка опоры, поворотный лимб со стопорными винтами. На лимбе нанесена шкала для отсчета углов наведения по горизонту в делениях угломера.
На механизме подъема крепится обычное охотничье одноствольное ружье 12-го калибра. В рабочем положении механизм подъема поворачивается вместе с диском относительно платформы и придает ружью необходимый угол по горизонту, величина которого определяется по шкале на лимбе. Это грубая наводка. Для тонкой наводки ружья в горизонтальной плоскости используется маховичок малой шестеренки. Подвижный диск стопорится на платформе зажимом, расположенным под платформой.
Для наведения по вертикали установка имеет механизм вертикального наведения. Этот механизм состоит из двух радиусных щек, по которым перемещается серьга. Она может с помощью ходового винта занять конкретное положение на щеках и фиксируется зажимом. Отсчет углов по вертикали ведется на шкале на правой щеке.
В верхней части механизма наведения по вертикали имеется хомут, с помощью которого крепится ружье, а нижний конец ружья входит в серьгу и крепится щекой.
Эта установка – пример заимствования образца техники, созданного для гражданских целей и используемого в военной области. В качестве ружья в установке используется обычная охотничья одностволка ИЖ-18. правда без ложи и цевья. От базового образца остались ствол, коробка и ударно-спусковой механизм. В соответствии с особенностями использования в военной области добавились спусковой рычаг, предохранитель от случайного выстрела, чека и тяга.
В коробке смонтированы детали ударно-спускового механизма, боек с пружиной, курок с боевой пружиной и толкателем, рычаг запирания с пружиной, спусковой рычаг с пружиной и предохранителем от случайного выстрела.
Запирание канала ствола производится рычагом запирания, который под действием пружины входит в выемку на крюке ствола. Для извлечения стреляной гильзы из ствола оператор осуществляет «перелом» ружья, которое открывается поворотом рукоятки. Рукоятка через тягу поворачивает рычаг запирания, который выходит из зацепления с крюком ствола. Далее «перелом» осуществляется поворотом рычага вместе с коробкой вокруг оси шарнира, при этом экстрактор перемещается по пазам коробки и выдвигает гильзу. Окончательное извлечение производится рукой или с помощью ручного экстрактора.
Для заряжания операции осуществляются в обратном порядке. И при необходимости заряженное ружье может быть поставлено на предохранитель.
Для стрельбы из ружья установки использовались патроны 12-го калибра, снаряженные специальной пулей с трассером. Пуля имела пояски для движения по стволу и внутреннюю полость для трассирующего состава. На боковой поверхности были выполнены два отверстия для выхода форса пламени трассирующего состава из полости.
Для замера скорости ветра установка располагалась на местности для стрельбы против направления ветра. Производится выстрел, поджигается замедлитель трассирующего состава, и пуля, покинув ствол, поднималась на высоту порядка 150 м и под действием силы тяжести падала вниз. На высоте примерно 10 м воспламенялся основной трассирующий состав, и форс пламени выходил через отверстия в корпусе пули. Расчет по форсу пламени засекал место падения пули – обычно место падения находилось в 2–3 м от установки. Дальность падения замерялась и по таблицам пересчета, в зависимости от угла возвышения и азимута определялась скорость ветра. Данные вводились в систему прицеливания обслуживаемой реактивной установки, и после этого осуществлялся залп.
Для защиты расчета от падающей зондирующей пули к установке выдавался быстросборный защитный зонтик из стеклопластика.
Установка имела следующие характеристики:
• диапазон углов наведения по горизонту и вертикали соответственно 0-60° и 60-90°;
• цена деления лимба горизонтального и вертикального наведения соответственно 20′ и 15′;
• предельный наклон грунта для установки образца + 5°.
• масса установки 31 кг;
• высота подъема пули 150 м;
В конкурсной разработке принимали участие также конструкторы Тульского оружейного завода (ТОЗ), которые создали образец под индексом ВР-2 (руководитель авторского коллектива Кочетов Д. М., создавший ранее семейство спортивных винтовок «ТОЗ») и второй образец под индексом ВР-2М (руководитель конструкторского коллектива Ключников Владимир Дмитриевич).
Как и ЦКИБовская установка, ВР-2 и ВР-2М предназначены для определения параметров ветра в атмосферном слое активного участка траектории реактивных снарядов. При этом для определения скорости ветра использовались специальные таблицы. Ключевыми параметрами являлись высота заброса пули зондировочного патрона, вид патрона и величина сноса пули ветром. Необходимо отметить, что величина сноса парашютируемой ветровой пули пропорциональна скорости ветра.
Ветровое ружье ТОЗа состоит из двух основных частей: верхняя часть содержит ствол с переходной трубой, затвор и лимб; нижняя – основание.
Верхняя часть – это стреляющее устройство, как в обычном охотничьем ружье, со стволом и коробкой, затвором, спусковой пружиной и спусковым крючком. Переходная труба предназначена для стыковки с основанием.
Лимб с визиром предназначен для определения угла направления ветра. Лимб снабжен угловой шкалой и уровнем для горизонтирования ружья.
Основание служит для закрепления верхней части и установки ружья на местности. Для стрельбы из ветрового ружья применяются зондировочные патроны ЗГИ (высота заброса 150 м) и ЗП-2 (высота заброса 200 м). обеспечивающие определенную высоту заброса ветровой пули, и ночной зондировочный патрон.
Конструкция зондировочных патронов ЗП-1 и ЗП-2 аналогична. В патроне с бумажной гильзой помещена свинцовая шарообразная пуля с прикрепленной к ней лентой и заряд бездымного пороха. Заряд отделен от пули и ленты картонным и войлочным пыжом.
Шарообразная пуля обеспечивает определение параметров ветра в пройденном слое атмосферы. Лента окрашена в красный цвет, служит для увеличения парусности пули и облегчения наблюдения ее полета и засечки моста падения.
В ночном зондирующем патроне пуля снабжена трассером.
ВР-2М – модернизация ружья ВР-2 и отличается от него увеличенной толщиной лимба, лимб имеет горизонтальную ось вращения, что позволяет применять ружье на пересеченной местности, имеется зажим верхней части ружья и усовершенствована посадка лимба на ствол.

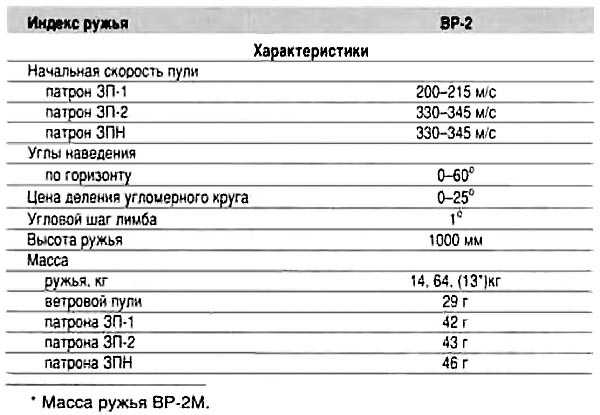

Ветровое ружье ВР-2 и ВР-2М имеют следующие характеристики.
Сравнительные испытания образцов ТКБ-049А и ВР-2 проводились на полигоне Вооруженных сил СССР, по результатам которых на вооружение было принято ветровое ружье ВР-2. Разработка ЦКИБа в серию не пошла и сегодня в музее КБ хранится ее единственный экземпляр.
