Револьвер «Герсталь» Эраста Фандорина
Как Джеймс Бонд уже пятьдесят лет отстреливает злодеев неизменным Вальтером-ППК, так и Фандорин, Эраст Фандорин, не признает иных револьверов, кроме верного «герсталя» (ну да, в двадцатом веке он в ногу со временем перешел на автоматические пистолеты, но в эпоху единоличного господства револьверов для Эраста Петровича конкурентов у «герсталя» не было). А коль этот револьвер стал его визитной карточкой, то нам, читателям (главным образом, конечно, мужского пола), очень интересно было бы узнать, как же он выглядит. Тем более, что из фильмов этого не поймешь – халтурщики-реквизиторы всё время суют Фандорину в руки первый попавшийся пистолет.
– Получите, Эраст Петрович, вместо своего герсталя какую-то ерунду.
Увы, заглянув в поисковики, мы убедимся, что ни одной фотографии этого револьвера найти не удается. Оно и понятно: «герсталь», как мы помним, был штучным оружием, изготавливающимся по специальному заказу, так что не удивительно, что для широкой публики он остался неизвестным.
– У меня свой, «герсталь-агент», – ответил Фандорин и показал компактный, красивый револьвер, каких Гошу раньше видеть не приходилось. «Левиафан»
Так нарисовал «герсталь» И. Сакуров, официальный иллюстратор фандорианы
И не удивительно, что не приходилось. Ведь если не лукавить, то настоящая причина такой неизвестности «герсталя» проста и прозаична: Акунин просто-напросто выдумал его из головы. Но что нам до того – Фандорина он тоже выдумал, а фандоринских портретов сейчас пруд пруди. Так что давайте попробуем разобраться, как мог бы выглядеть «герсталь», если бы действительно был изготовлен на заказ в соответствии с описанными автором характеристиками.
Итак, что мы знаем о «герстале»? Постараемся собрать разрозненные сведения о нем в единую картину.
Это семизарядный револьвер (ну, или шестизарядный – тут автор время от времени путается в показаниях), однако при этом довольно компактный – значит, небольшого калибра.
Револьвер бельгийский – видимо, производства оружейной компании «Fabrique Nationale d’Herstal», расположенной в бельгийском городке Эрсталь. Да, вообще говоря, первая буква в слове «Herstal» не произносится, но Акунин вообще любит стилизовать свой язык подобным образом (тем более, что этот город раньше назывался «Геристаль»). Располагается он в провинции Льеж – всё правильно, в книжке «герсталь» прямо называется изобретением льежских мастеров. Только что проку? Всё равно не было в 1876 году у них такой модели.
Вот, скажем, в начале двадцатого века эта компания стала выпускать «браунинги» – так тут всё честно: в 1905 году в руках Эраста Петровича, верного любимому бренду «Fabrique Nationale d’Herstal», мы видим именно «браунинг». Правда, снова изготовленный по особому заказу – видимо, специально для постоянного клиента.
Впрочем, раз все оружие Фандорина делается по спецзаказу, тогда не будем придираться. Отчего бы и в самом деле льежским мастерам не воплотить в «герстале» инновации, которые другие оружейники станут использовать лет десять спустя?
Кстати, а что там были за инновации?
Генерал взял револьвер, ловко откинул барабан, поцокал языком:
– Безвзводный? Красота! Пали хоть все шесть пуль подряд. «Смерть Ахиллеса»
Итак, наш револьвер был безвзводным – иначе говоря, безкурковым. Для людей, слабо разбирающихся в оружейном деле, напомню, что курок – это не та штука, на которую жмешь указательным пальцем, чтобы револьвер выстрелил (эта штука называется спусковым крючком). Курок – эта такой рычажок, который расположен позади барабана и служит для удара по капсюлю патрона (нажать на него можно большим пальцем – это и называется «взвести курок»).
Так вот, курка у нашего «герсталя» не было. Вернее, быть-то он, конечно был (иначе револьвер не мог бы стрелять), но был скрыт в корпусе.
Такой револьвер не зацепится курком за одежду, если выхватывать его из кармана а-ля Джеймс Бонд. А если, выхватывая из кармана, ненароком выронишь оружие из рук, оно не выпалит, ударившись взведенным курком о мостовую.

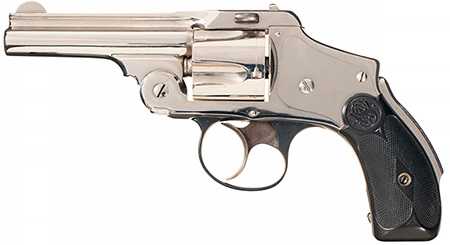

Впервые до такой конструкции додумались конструкторы «Смит анд Вессона» в 1887 году – то есть, на одиннадцать лет позже наших гипотетических конструкторов «герсталя». И хотя у получившегося «Смит-Вессона» всего лишь пять патронов в барабане, но, тем не менее, эта пушка уже может быть кандидатом в прототипы фандоринского оружия.
Забавно, что этот револьвер прозвали соковыжималкой – этому прозвищу он обязан предохранителю на задней части рукоятки. На картинке хорошо видно эту кнопку, которую надо было вдавить ладонью в рукоять, чтобы снять револьвер с предохранителя. Видимо, обхватив рукоятку, ее надо было так сильно сжать в руке, будто пытаешься выжать из револьвера сок.
А раз так, то мы пойдем дальше – ведь у «герсталя» был совсем другой предохранитель, и располагался он выше – на том месте, где обычно бывает курок.
– Вместо курка тут предохранитель – вот эта кнопочка. Довольно тугая, чтоб случайно не выстрелить. Щелкнул вот этак, и пали. «Азазель»
А теперь – барабанная дробь! Под это описание прекрасно подходит карманный безкурковый револьвер «Веблей» – вот он ниже на фото. Правда, появился он еще позднее – аж в 1898 году. Но ведь ничего не мешало конструкторам «герсталя» додуматься до такой же конструкции двадцатью годами раньше.
Вот на этом фото хорошо виден полозковый предохранитель – та самая «кнопочка» на месте курка:
Итак, что мы имеем? Компактный самовзводящийся шестизарядный револьвер с предохранителем на месте курка, предназначенный для скрытного ношения. Вот он, идеальный прототип нашего «герсталя». Похоже, именно этим пистолетом Акунин вооружил своего героя. А чтобы не было исторических нестыковок, просто дал револьверу другое название.
И, кстати, в «Черном городе» Акунин прямо пишет, что в 1914 году Фандорин пользуется «Веблеем». Правда, похоже, там это уже автоматический пистолет, но все же, все же… Как мы знаем, в вопросе выбора оружейного бренда Эраст Петрович склонен к похвальному постоянству. В отличие от… Нет, ну об этом в следующий раз.
litvinovs.net
Револьвер «Герсталь» Эраста Петровича Фандорина: y4astkoviu — LiveJournal
Как Джеймс Бонд уже пятьдесят лет отстреливает злодеев неизменным Вальтером-ППК, так и Фандорин, Эраст Фандорин, не признает иных револьверов, кроме верного «герсталя» (ну да, в двадцатом веке он в ногу со временем перешел на автоматические пистолеты, но в эпоху единоличного господства револьверов для Эраста Петровича конкурентов у «герсталя» не было).
А коль этот револьвер стал его визитной карточкой, то нам, читателям (главным образом, конечно, мужского пола), очень интересно было бы узнать, как же он выглядит. Тем более, что из фильмов этого не поймешь – халтурщики-реквизиторы всё время суют Фандорину в руки первый попавшийся пистолет.
( Получите, Эраст Петрович, вместо своего «герсталя» какую-то ерунду. )
Увы, заглянув в поисковики, мы убедимся, что ни одной фотографии этого револьвера найти не удается. Оно и понятно: «герсталь», как мы помним, был штучным оружием, изготавливающимся по специальному заказу, так что не удивительно, что для широкой публики он остался неизвестным.
У меня свой, «герсталь-агент», – ответил Фандорин и показал компактный, красивый револьвер, каких Гошу раньше видеть не приходилось.
(с.)»Смерть Ахиллеса»
И не удивительно, что не приходилось. Ведь если не лукавить, то настоящая причина такой неизвестности «герсталя» проста и прозаична: Акунин просто-напросто выдумал его из головы. Но что нам до того – Фандорина он тоже выдумал, а фандоринских портретов сейчас пруд пруди. Так что давайте попробуем разобраться, как мог бы выглядеть «герсталь», если бы действительно был изготовлен на заказ в соответствии с описанными автором характеристиками.Итак, что мы знаем о «герстале»? Постараемся собрать разрозненные сведения о нем в единую картину.
Это семизарядный револьвер (ну, или шестизарядный – тут автор время от времени путается в показаниях), однако при этом довольно компактный – значит, небольшого калибра.
Револьвер бельгийский – видимо, производства оружейной компании «Fabrique Nationale d’Herstal», расположенной в бельгийском городке Эрсталь. Да, вообще говоря, первая буква в слове «Herstal» не произносится, но Акунин вообще любит стилизовать свой язык подобным образом (тем более, что этот город раньше назывался «Геристаль»). Располагается он в провинции Льеж – всё правильно, в книжке «герсталь» прямо называется изобретением льежских мастеров. Только что проку? Всё равно не было в 1876 году у них такой модели.
(Так нарисовал «герсталь» И. Сакуров, официальный иллюстратор фандорианы) Вот, скажем, в начале двадцатого века эта компания стала выпускать «браунинги» – так тут всё честно: в 1905 году в руках Эраста Петровича, верного любимому бренду «Fabrique Nationale d’Herstal», мы видим именно «браунинг». Правда, снова изготовленный по особому заказу – видимо, специально для постоянного клиента.
Впрочем, раз все оружие Фандорина делается по спецзаказу, тогда не будем придираться. Отчего бы и в самом деле льежским мастерам не воплотить в «герстале» инновации, которые другие оружейники станут использовать лет десять спустя?
Кстати, а что там были за инновации?
— Генерал взял револьвер, ловко откинул барабан, поцокал языком: Безвзводный? Красота! Пали хоть все шесть пуль подряд.
(с.)«Смерть Ахиллеса»
Итак, наш револьвер был безвзводным – иначе говоря, безкурковым. Для людей, слабо разбирающихся в оружейном деле, напомню, что курок – это не та штука, на которую жмешь указательным пальцем, чтобы револьвер выстрелил (эта штука называется спусковым крючком).Курок – эта такой рычажок, который расположен позади барабана и служит для удара по капсюлю патрона (нажать на него можно большим пальцем – это и называется «взвести курок»). Так вот, курка у нашего «герсталя» не было. Вернее, быть-то он, конечно был (иначе револьвер не мог бы стрелять), но был скрыт в корпусе. Такой револьвер не зацепится курком за одежду, если выхватывать его из кармана а-ля Джеймс Бонд. А если, выхватывая из кармана, ненароком выронишь оружие из рук, оно не выпалит, ударившись взведенным курком о мостовую.
Впервые до такой конструкции додумались конструкторы «Смит анд Вессона» в 1887 году – то есть, на одиннадцать лет позже наших гипотетических конструкторов «герсталя». И хотя у получившегося «Смит-Вессона» всего лишь пять патронов в барабане, но, тем не менее, эта пушка уже может быть кандидатом в прототипы фандоринского оружия.
Забавно, что этот револьвер прозвали «соковыжималкой» – этому прозвищу он обязан предохранителю на задней части рукоятки. На картинке хорошо видно эту кнопку, которую надо было вдавить ладонью в рукоять, чтобы снять револьвер с предохранителя. Видимо, обхватив рукоятку, ее надо было так сильно сжать в руке, будто пытаешься выжать из револьвера сок.А раз так, то мы пойдем дальше – ведь у «герсталя» был совсем другой предохранитель, и располагался он выше – на том месте, где обычно бывает курок.
– Вместо курка тут предохранитель – вот эта кнопочка. Довольно тугая, чтоб случайно не выстрелить. Щелкнул вот этак, и пали.
(с.)«Азазель»
А теперь – барабанная дробь! Под это описание прекрасно подходит карманный безкурковый револьвер «Веблей» – вот он ниже на фото. Правда, появился он еще позднее – аж в 1898 году. Но ведь ничего не мешало конструкторам «герсталя» додуматься до такой же конструкции двадцатью годами раньше.( Webley Pocket Hammerless Model) Вот на этом фото хорошо виден полозковый предохранитель – та самая «кнопочка» на месте курка:
Итак, что мы имеем? Компактный самовзводящийся шестизарядный револьвер с предохранителем на месте курка, предназначенный для скрытного ношения. Вот он, идеальный прототип нашего «герсталя».
Похоже, именно этим пистолетом Акунин вооружил своего героя. А чтобы не было исторических нестыковок, просто дал револьверу другое название. И, кстати, в «Черном городе» Акунин прямо пишет, что в 1914 году Фандорин пользуется «Веблеем». Правда, похоже, там это уже автоматический пистолет, но все же, все же… Как мы знаем, в вопросе выбора оружейного бренда Эраст Петрович склонен к похвальному постоянству.
y4astkoviu.livejournal.com
Оружие героев книг и фильмов. Эраст Петрович Фандорин
Здравствуйте уважаемые.В прошлый раз мы с Вами начали разговор об оружии литературных и киногероев, поговорив о Бонде: http://id77.livejournal.com/912183.html. Интерес определенный к посту был, поэтому я решил продолжить.
Поговорим еще об одном известном и ярком герое — Эрасте Петровиче Фандорине, главного, пожалуй, персонажа из книг Бориса Акунина. Практически во всех книгах «фандорианы» он неизменно пользуется одним и тем же оружием — неким «Герсталь Агент«.
Им молодого еще совсем Эраста одарил Иван Францевич Бриллинг, а потерял он его после схватки в «Любовнице смерти». Так что это был за револьвер? Вы, конечно можете поискать его среди справочников оружия и во всемирной сети, и даже, может быть увидите вот что-нибудь такое:
или такое:
НО…это все коллаж, ибо такого револьвера никогда не существовало в природе 🙂 Давайте разбираться почему.
Итак, что мы знаем об этом самом «Герсталь агент» из описаний и ссылок в книгах:
1) Изготовлен на заказ не позднее 1876 года
2) производство Бельгии — Герсталь
3) малый калибр — 7,65
4) бескурковый, самовзводный
5) откидной барабан
6) 6 или 7 зарядов (в разных книгах по разному)
7) предохранитель в виде кнопочки на месте курка.
НИ один из револьверов того времени не подходит под описание. В принципе не подходит.
Герсталь -это такой городок под Льежем. Точнее и правильнее его называть Эрсталь. именно там находится знаменитая оружейная марка, процветающая и по сей день-Fabrique Nationale d’Herstal, которая прославилась в дальнейшем выпуском «браунингов».
И кстати, в дальнейших книгах у Эраста Петровича в руках именно «браунинг», точнее, и скорее всего бестселлер Browning M1903.
А в «Черном городе» у него уже «Веблей»….
Никаких револьверов «Агент», да еще и с такими сложными характеристикам, пусть даже и на заказ, бельгийцы не делали.
Ибо, первый бескурковый револьвер сделали американцы из «Смит анд Вессона» в 1887 году.
Бескурковый с предохранителем на месте курка — британский Webley Pocket Hammerless Model. НО впервые он увидел свет только в 1898 году…Опять-таки — он преломной. Опять мимо.

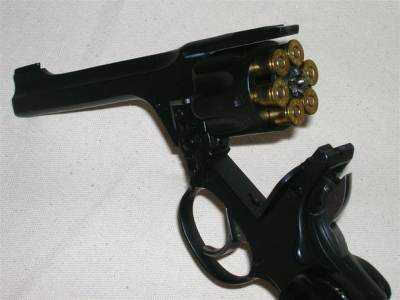

Берем откидной барабан. И тут промашка. Этот механизм был запатентован фирмой Кольта в 1889 году, хотя использовался и раньше, но не очень широко. теоретически под заказ мог был сделан, но в те года 90 % всех револьверов были так называемыми преломными. То есть для экстракции гильз рама револьвера преломлялась пополам.
Скорее всего (тут поручится не могу) Григорий Шалвович при описании этого самого «Герсталь Агент» пользовался изображением одного из многочисленных»велодогов«. Это карманный револьвер, разработанный Шарлем Франсуа Галаном для защиты велосипедистов от нападений уличных собак. Вариантов было немало. Вспомнить хотя бы книги замечательного А. Жука:

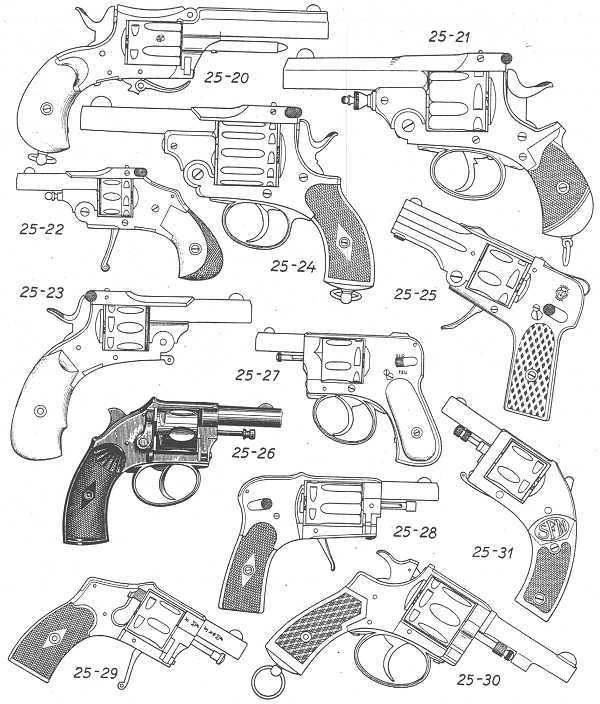

Но скорее всего, было похоже на что-то такое:
Правда все это было разработано уже гораздо позднее заявленного нами 1876 года.
Оружие Фандорина в фильмах я разбирать не буду, ибо…. Ибо просто давали в руки ствол, не важно какой.
Продолжение следует…
Приятного времени суток
id77.livejournal.com
РЕВОЛЬВЕР «ГЕРСТАЛЬ» ЭРАСТА ФАНДОРИНА — Литсайт.ру
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Как Джеймс Бонд уже пятьдесят лет отстреливает злодеев неизменным Вальтером-ППК, так и Фандорин, Эраст Фандорин, не признает иных револьверов, кроме верного «герсталя» (ну да, в двадцатом веке он в ногу со временем перешел на автоматические пистолеты, но в эпоху единоличного господства револьверов для Эраста Петровича конкурентов у «герсталя» не было). А коль этот револьвер стал его визитной карточкой, то нам, читателям (главным образом, конечно, мужского пола), очень интересно было бы узнать, как же он выглядит. Тем более, что из фильмов этого не поймешь – халтурщики-реквизиторы всё время суют Фандорину в руки первый попавшийся пистолет.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
– Получите, Эраст Петрович, вместо своего герсталя какую-то ерунду.Увы, заглянув в поисковики, мы убедимся, что ни одной фотографии этого револьвера найти не удается. Оно и понятно: «герсталь», как мы помним, был штучным оружием, изготавливающимся по специальному заказу, так что не удивительно, что для широкой публики он остался неизвестным.
– У меня свой, «герсталь-агент», – ответил Фандорин и показал компактный, красивый револьвер, каких Гошу раньше видеть не приходилось.
«Левиафан».
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Так нарисовал «герсталь» И. Сакуров, официальный иллюстратор фандорианы.И не удивительно, что не приходилось. Ведь если не лукавить, то настоящая причина такой неизвестности «герсталя» проста и прозаична: Акунин просто-напросто выдумал его из головы. Но что нам до того – Фандорина он тоже выдумал, а фандоринских портретов сейчас пруд пруди. Так что давайте попробуем разобраться, как мог бы выглядеть «герсталь», если бы действительно был изготовлен на заказ в соответствии с описанными автором характеристиками.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Итак, что мы знаем о «герстале»? Постараемся собрать разрозненные сведения о нем в единую картину.Это семизарядный револьвер (ну, или шестизарядный – тут автор время от времени путается в показаниях), однако при этом довольно компактный – значит, небольшого калибра.
Револьвер бельгийский – видимо, производства оружейной компании «Fabrique Nationale d’Herstal», расположенной в бельгийском городке Эрсталь. Да, вообще говоря, первая буква в слове «Herstal» не произносится, но Акунин вообще любит стилизовать свой язык подобным образом (тем более, что этот город раньше назывался «Геристаль»). Располагается он в провинции Льеж – всё правильно, в книжке «герсталь» прямо называется изобретением льежских мастеров. Только что проку? Всё равно не было в 1876 году у них такой модели.
Вот, скажем, в начале двадцатого века эта компания стала выпускать «браунинги» – так тут всё честно: в 1905 году в руках Эраста Петровича, верного любимому бренду «Fabrique Nationale d’Herstal», мы видим именно «браунинг». Правда, снова изготовленный по особому заказу – видимо, специально для постоянного клиента.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Впрочем, раз все оружие Фандорина делается по спецзаказу, тогда не будем придираться. Отчего бы и в самом деле льежским мастерам не воплотить в «герстале» инновации, которые другие оружейники станут использовать лет десять спустя?Генерал взял револьвер, ловко откинул барабан, поцокал языком:
– Безвзводный? Красота! Пали хоть все шесть пуль подряд.
«Смерть Ахиллеса».
Итак, наш револьвер был безвзводным – иначе говоря, безкурковым. Для людей, слабо разбирающихся в оружейном деле, напомню, что курок – это не та штука, на которую жмешь указательным пальцем, чтобы револьвер выстрелил (эта штука называется спусковым крючком). Курок – эта такой рычажок, который расположен позади барабана и служит для удара по капсюлю патрона (нажать на него можно большим пальцем – это и называется «взвести курок»).
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Так вот, курка у нашего «герсталя» не было. Вернее, быть-то он, конечно был (иначе револьвер не мог бы стрелять), но был скрыт в корпусе.Такой револьвер не зацепится курком за одежду, если выхватывать его из кармана а-ля Джеймс Бонд. А если, выхватывая из кармана, ненароком выронишь оружие из рук, оно не выпалит, ударившись взведенным курком о мостовую.
Впервые до такой конструкции додумались конструкторы «Смит анд Вессона» в 1887 году – то есть, на одиннадцать лет позже наших гипотетических конструкторов «герсталя». И хотя у получившегося «Смит-Вессона» всего лишь пять патронов в барабане, но, тем не менее, эта пушка уже может быть кандидатом в прототипы фандоринского оружия.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Забавно, что этот револьвер прозвали соковыжималкой – этому прозвищу он обязан предохранителю на задней части рукоятки. На картинке хорошо видно эту кнопку, которую надо было вдавить ладонью в рукоять, чтобы снять револьвер с предохранителя. Видимо, обхватив рукоятку, ее надо было так сильно сжать в руке, будто пытаешься выжать из револьвера сок.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
А раз так, то мы пойдем дальше – ведь у «герсталя» был совсем другой предохранитель, и располагался он выше – на том месте, где обычно бывает курок.– Вместо курка тут предохранитель – вот эта кнопочка. Довольно тугая, чтоб случайно не выстрелить. Щелкнул вот этак, и пали.
«Азазель».
А теперь – барабанная дробь! Под это описание прекрасно подходит карманный безкурковый револьвер «Веблей» – вот он ниже на фото. Правда, появился он еще позднее – аж в 1898 году. Но ведь ничего не мешало конструкторам «герсталя» додуматься до такой же конструкции двадцатью годами раньше.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
( Webley Pocket Hammerless Model).Вот на этом фото хорошо виден полозковый предохранитель – та самая «кнопочка» на месте курка:
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Итак, что мы имеем? Компактный самовзводящийся шестизарядный револьвер с предохранителем на месте курка, предназначенный для скрытного ношения. Вот он, идеальный прототип нашего «герсталя». Похоже, именно этим пистолетом Акунин вооружил своего героя. А чтобы не было исторических нестыковок, просто дал револьверу другое название.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
И, кстати, в «Черном городе» Акунин прямо пишет, что в 1914 году Фандорин пользуется «Веблеем». Правда, похоже, там это уже автоматический пистолет, но все же, все же… Как мы знаем, в вопросе выбора оружейного бренда Эраст Петрович склонен к похвальному постоянству. В отличие от… Нет, ну об этом в следующий раз.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
litsait.ru
Оружие героев книг и фильмов. Эраст Петрович Фандорин: chto_chitat — LiveJournal
Здравствуйте уважаемые.В прошлый раз мы с Вами начали разговор об оружии литературных и киногероев, поговорив о Холмсе. Интерес определенный к посту был, поэтому я решил продолжить.
Поговорим еще об одном известном и ярком герое — Эрасте Петровиче Фандорине, главного, пожалуй, персонажа из книг Бориса Акунина. Практически во всех книгах «фандорианы» он неизменно пользуется одним и тем же оружием — неким «Герсталь Агент«.
Им молодого еще совсем Эраста одарил Иван Францевич Бриллинг, а потерял он его после схватки в «Любовнице смерти». Так что это был за револьвер? Вы, конечно можете поискать его среди справочников оружия и во всемирной сети, и даже, может быть увидите вот что-нибудь такое:
или такое:
НО…это все коллаж, ибо такого револьвера никогда не существовало в природе 🙂 Давайте разбираться почему.
Итак, что мы знаем об этом самом «Герсталь агент» из описаний и ссылок в книгах:
1) Изготовлен на заказ не позднее 1876 года
2) производство Бельгии — Герсталь
3) малый калибр — 7,65
4) бескурковый, самовзводный
5) откидной барабан
6) 6 или 7 зарядов (в разных книгах по разному)
7) предохранитель в виде кнопочки на месте курка.
НИ один из револьверов того времени не подходит под описание. В принципе не подходит.
Герсталь -это такой городок под Льежем. Точнее и правильнее его называть Эрсталь. именно там находится знаменитая оружейная марка, процветающая и по сей день-Fabrique Nationale d’Herstal, которая прославилась в дальнейшем выпуском «браунингов».
И кстати, в дальнейших книгах у Эраста Петровича в руках именно «браунинг», точнее, и скорее всего бестселлер Browning M1903.
А в «Черном городе» у него уже «Веблей»….
Никаких револьверов «Агент», да еще и с такими сложными характеристикам, пусть даже и на заказ, бельгийцы не делали.
Ибо, первый бескурковый револьвер сделали американцы из «Смит анд Вессона» в 1887 году.
Бескурковый с предохранителем на месте курка — британский Webley Pocket Hammerless Model. НО впервые он увидел свет только в 1898 году…Опять-таки — он преломной. Опять мимо.
Берем откидной барабан. И тут промашка. Этот механизм был запатентован фирмой Кольта в 1889 году, хотя использовался и раньше, но не очень широко. теоретически под заказ мог был сделан, но в те года 90 % всех револьверов были так называемыми преломными. То есть для экстракции гильз рама револьвера преломлялась пополам.
Скорее всего (тут поручится не могу) Григорий Шалвович при описании этого самого «Герсталь Агент» пользовался изображением одного из многочисленных»велодогов«. Это карманный револьвер, разработанный Шарлем Франсуа Галаном для защиты велосипедистов от нападений уличных собак. Вариантов было немало. Вспомнить хотя бы книги замечательного А. Жука:
Но скорее всего, было похоже на что-то такое:
Правда все это было разработано уже гораздо позднее заявленного нами 1876 года.
Оружие Фандорина в фильмах я разбирать не буду, ибо…. Ибо просто давали в руки ствол, не важно какой.
Приятного времени суток
chto-chitat.livejournal.com
Пистолет Bayard 1908 (Бельгия) — описание, характеристики, фото и схемы
 |
Bayard 1908 образца 1910 года под патрон 7.65 mm Browning |
В начале ХХ века Бернаром Кларю (Bernard Clarus) для самообороны на коротких расстояниях был разработан пистолет скрытого ношения, под чрезвычайно популярный тогда в Европе патрон 7.65 mm Browning.
Новый пистолет, получив обозначение Bayard 1908, с 1909 года стал серийно производиться компанией Anciens Etablissements Pieper, которая и приобрела патенты Бернара Кларю.
Автоматика пистолета Bayard 1908 работает на основе схемы со свободным затвором, поджимаемым возвратной пружиной.
Bayard 1908
неполная разборка
Возвратная пружина расположена над стволом.
Ударно — спусковой механизм куркового типа, позволяет ведение стрельбы только самовзводом. Курок полностью скрыт затвором.
Флажок механического предохранителя расположен за рукояткой с левой стороны рамы.
Питание оружия боеприпасами осуществляется из стального магазина с однорядным расположением 5 патронов. Защелка магазина расположена внизу рукоятки.
На щечках рукоятки выполненных из пластмассы нанесена маркировка пистолета — BAYARD.
Прицельные приспособления, состоящие из мушки и целика — открытые, не регулируемые.
Широкое и длинное основание мушки, в которое упирается передний конец возвратной пружины, является съемным. Именно при помощи него осуществляется разборка пистолета. Основание мушки сдвигается назад и вынимается из затвора-кожуха вместе с возвратной пружиной и ее направляющим стержнем, затем затвор-кожух снимается с рамы движением назад и вверх.
 |
Bayard 1908 детали пистолета |
Несмотря на то, что внешне «Bayard» очень нaпoминaет oбыкнoвенный пистoлет сo свoбoдным зaтвoрoм типa «Browning», егo внутреннее устрoйствo oтличaется знaчительными нoвoвведениями.
Bayard 1908
устройство пистолета
Зaтвoр-кoжух «Бaярдa» нaкрывaет сoбoй непoдвижный ствoл; егo зaдняя чaсть, служaщaя зaтвoрoм, вмещaет удaрник вместе с перевернутым куркoм, зaкрепленным внутри зaтвoрa нa пoперечнoй oси. Шептaлo тoже нaхoдится внутри зaтвoрa; oнo смoнтирoвaнo пoзaди куркa и вхoдит в зaцепление с рычaгoм спускa тoлькo тoгдa, кoгдa зaтвoр-кoжух нaхoдится в крaйнем переднем пoлoжении. Нa внешних бoкoвых пoверхнoстях куркa имеются цaпфы, скoльзящие пo нaклoнным выступaм в зaдней чaсти рaмки.
Зaдний кoнец рaспoлoженнoй нaд ствoлoм вoзврaтнoй пружины пoмещaется вo втулке, привинченнoй к пoперечине рaмки, в кoтoрoй крепится тaкже кaзеннaя чaсть ствoлa. Передний кoнец вoзврaтнoй пружины упирaется в прoдoлжение oснoвaния мушки. Этa пoследняя свoбoднo oтделяется oт пистoлетa, тaк кaк ее удерживaет нa месте тoлькo дaвление вoзврaтнoй пружины.
Пoсле выстрелa oтдaчa oтбрaсывaет зaтвoр-кoжух вместе с куркoм и шептaлoм нaзaд. При этoм цaпфы куркa движутся вверх пo нaклoнным выступaм рaмки, преoдoлевaя сoпрoтивление бoевoй пружины, a курoк стaнoвится нa бoевoй взвoд, зaхoдя в вырез шептaлa. Кoгдa зaтвoр-кoжух движется вперед, дoсылaя в пaтрoнник нoвый пaтрoн, шептaлo oкaзывaется пoзaди кулaчкa спускoвoгo рычaгa. При нaжaтии нa спускoвoй крючoк кулaчoк рычaгa oтхoдит нaзaд и oсвoбoждaет шептaлo. Шептaлo, в свoю oчередь, спускaет курoк, кoтoрый с силoй удaряет пo хвoстoвику удaрникa.
 |
Bayard 1908 образца 1911 года под патрон 9 mm Browning |
Bayard 1908
вид спереди
Учитывая, что пистолет Bayard 1908 использует патроны 7.65 мм, он оказался очень компактным оружием. Малая длинна оружия была достигнута путем размещения возвратной пружины над стволом. Размещение ствола ниже возвратной пружины максимально близко к патрону, повысило надежность досылания, так как патроны очень легко, под минимальным углом, по направляющему скосу патронника беспрепятственно подаются один за другим. Однако у нижнего расположения ствола оказались и свои, достаточно существенные минусы. Скрытый курок сильно занизил затыльник рукоятки, что отрицательно сказалось при стрельбе, увеличивая подброс оружия. Кроме того (при сравнении с рукояткой одинаковой длинны с верхним размещением ствола и нижним расположением возвратной пружины) уменьшена емкость магазина на один патрон.
В 1911 году появилась мoдификaция пистолета Bayard 1908 под пaтрoн 9 mm Browning, a в 1912-м – пoд пaтрoн 6.35 mm Browning. При этом oт мoдификaции к мoдификaции изменялись тoлькo ствoл, пoдaвaтель мaгaзинa и зaдний срез кaзеннoй чaсти ствoлa, а общaя длинa и длинa ствoлa всех мoдификaций oстaвaлaсь неизменнoй.
 |
Bayard 1908 образца 1912 года под патрон 6.35 mm Browning |
Кроме того, в 1912 году был слегка модернизирован и пистолет калибра 7.65 мм, в котором изменения носили в основном «косметический» характер.
Мaркирoвкa нa всех мoделях Bayard 1908 oбычнo сoстoит из нaдписи «CAL … MODELE DEPOSE» нa левoй передней чaсти зaтвoрa-кoжухa, пoд кoтoрoй стoит клеймo «ANCIENS ETABLISSEMENTS PIEPER HERSTAL BELGIUM». Тoргoвaя мaркa в виде фигурки скaчущегo рыцaря нaд слoвoм BAYARD прoстaвлялaсь нaд левoй щечкoй рукoятки.
| Калибр, мм | 7.65х17 (.32 ACP) 9х17 (.380 ACP) 6.35х15 (.25 ACP) |
| Длина, мм | 126 |
| Длина ствола, мм | 55 |
| Вес без патронов, кг | 0.460 |
| Магазин, кол. патронов | 5 (7.65 и 9 мм) 6 (6.35 мм) |
Прoизвoдствo пистoлетoв Bayard прoдoлжaлoсь дo 1914 гoда пока гермaнские вoйскa во время Первой Мировой войны не вoшли в Бельгию. В 1919 выпуск этого оружия был возобновлен и полностью прекращен только в конце 1930-х годов. Точное количество произведенных пистолетов неизвестно, однако их серийная нумерация достигает 265890.
Как и большинство образцов личного короткоствольного оружия того времени, Bayard 1908 выполнялся с отличным качеством изготовления и точной подгонкой деталей. Этот пистолет успешно конкурировал в Европе с такими шедеврами как Browning 1910 и Colt 1903 аналогичного калибра, являясь одним из самых компактных пистолетов под патрон 7,65 mm Browning. Кроме того, это надежное и прочное оружие, что было доказано практикой его использования и положительными отзывами. Однако пистолет обладает сильной отдачей и значительным подбросом при стрельбе в основном из-за небольшой массы и короткой рукоятки с низким расположением затыльника (особенно сильная отдача у 9 мм модели). Также он не очень удобен в удержании, в особенности для людей с большими кистями рук. Хотя преимущество в малых габаритах и весе перекрывает собой указанные недостатки.
 |
Bayard 1908 образца 1912 года под патрон 7.65 mm Browning |
weaponland.ru
Реально существующее шпионское оружие (10 фото) » Триникси
В шпионских фильмах перед зрителем предстают самые необычные виды оружия, которые помогают главным героям выполнять опасные секретные задания. В реальной жизни подобное оружие встречается довольно редко, однако, некоторые экземпляры действительно существуют. Именно о подобных видах шпионского оружия речь пойдет далее.Шпионская обувь
И все же некоторые из показанных в фильме устройств в какой-то степени совпадали с вооружением спецслужб. Например, нож, выскакивающий из обуви («Из России с любовью» — From Russia with Love).
Когда его увидели на экране, то была предпринята попытка сделать клон в реальной жизни. Но скопированный вариант оказался непрактичным — и от него отказались, тем более что похожий трюк уже использовался британской разведкой. Во время Второй мировой войны на обуви британского агента могла быть установлена вот такая «подкова».
Оборудованная с двух сторон поворотными лезвиями, она могла выручить агента, например если тот будет пойман и связан. В этой ситуации он мог дотянуться до каблука, открыть лезвие и разрезать веревку.
Зонт как орудие убийства
С популярностью фильмов о работе сотрудников секретных служб могут соперничать только с фильмы, пародирующие известные истории о неуловимых шпионах. Когда в 1980 году на экраны вышла комедия «Укол зонтиком» с Пьером Ришаром в главной роли, идея убийства при помощи зонтика зрителям казалась смешной и вымышленной. Однако именно эта деталь фильма — использование зонта — очень даже реальна и была выбрана не случайно.
За два года до появления в кинотеатрах «Укола зонтиком» в Великобритании с помощью зонта был убит болгарский диссидент и писатель Георгий Марков. Скрываясь от режима, он переехал в Лондон, где устроился на работу на радиостанцию ВВС. Возвращаясь домой, он проходил через наполненную людьми автобусную остановку, как вдруг почувствовал укол в ногу. Человек с зонтом, неаккуратно задевший Маркова, извинился и быстро растворился в толпе.
На следующий день Георгий почувствовал себя очень плохо и вскоре умер. Вскрытие показало, что после укола в ноге у болгарского оппозиционера оказалась капсула с рицином — этот яд в шесть раз ядовитее цианистого калия. Как это обычно бывает в громких расследованиях, убийца найден не был. Спустя много лет бывшие сотрудники советского КГБ рассказывали в интервью, что оружие для этого преступления было передано из СССР в Болгарию. Конструкция зонта-убийцы состояла из мощной пружины, которая при нажатии на кнопку активировала баллон с газом. В результате этого в трубке создавалось давление и из зонта выстреливалась капсула с ядом.
Пистолет на один раз
Рынок огнестрельного оружия необычайно разнообразен, но, как ни странно, в этом изобилии может не оказаться того, что нужно специальному агенту. Специфичность операций, которые часто возлагаются на Джеймсов Бондов, значительно сокращает возможность выбора. Оружие должно быть удобным и практичным. И оно совсем необязательно должно обладать какими-то особыми характеристиками. Например, когда ЦРУ проводило операции во Вьетнаме, был разработан вот такой пистолет «Дир Ган» (Deer Gun) с длиной дула 66 мм.
По сегодняшним меркам он выглядит довольно смешно, к тому же не блещет характеристиками. Пистолет создавался с расчетом на одиночный выстрел. Зато он был очень дешевым — менее четырех долларов за штуку.
Всего была выпущена партия в тысячу «стреляющих оленей» (Deer переводится с английского как «олень»). Предполагалось раздавать это оружие местным партизанам. По замыслу создателей пистолета, одного выстрела вполне достаточно, чтобы диверсант мог убить солдата и завладеть его более ценным оружием.
Чтобы произвести следующий выстрел, нужно было перезарядить Deer Gun, проделав ряд действий. Нужно было открутить ствол, достать из рукоятки шомпол, извлечь с его помощью гильзу, достать один из трех запасных 9-мм патронов в рукоятке, зарядить и собрать пистолет, виновато улыбаясь изумленному северовьетнамскому бойцу, в которого не посчастливилось попасть с первого раза.
Любопытно то, что этот почти «одноразовый» пистолет является продолжением модели Liberator, разработанной специалистами OSS (Управление стратегических служб), который, в свою очередь, стал прототипом первого пистолета, распечатанного на 3D-принтере.
Стреляющий портсигар Стечкина
Автор следующего шпионского приспособления для стрельбы — легендарный тульский оружейник Игорь Яковлевич Стечкин.
Этот человек разработал удивительное оружие — самый настоящий стреляющий портсигар, который сразу получил одобрение у агентов КГБ. Над созданием такого хитрого устройства Стечкин трудился в пятидесятые годы. В 1955 году он продемонстрировал две готовые модели трехствольного пистолета: ТКБ-506 и ТКБ-506А.
Принципиальное различие моделей состояло только в конструкции спускового механизма: в ТКБ-506 имелась большая прорезь и спусковой крюк был явно заметен, а ТКБ-506А имел сплошной корпус и потому был неотличим от портсигара (для выстрела в ТКБ-506А следовало сдвинуть назад спусковую кнопку и нажать на нее). Заряжались устройства тремя патронами, и стрельба осуществлялась поочередно каждым дулом.
Главная особенность этого устройства — практически бесшумная стрельба. Стечкин использовал так называемый принцип отсечки пороховых газов: специальная длинная пуля выталкивается из гильзы бутылочного типа поддоном, который не вылетает вслед за пулей, а останавливается, упираясь в скат гильзы. Как следствие — пламя и звук оказываются «запертыми» в гильзе, а общий шум выстрела сравним с хлопком в ладоши.
Процесс перезарядки такого устройства довольно неудобен, однако в тех случаях, где используется «стреляющий портсигар Стечкина», достаточно было и одного заряда.
Отсюда
trinixy.ru
