Пистолет Макарова, боевой аналог которого был разработан еще в советское время, успешно эксплуатируется в России, а также в некоторых других странах и по сегодняшний день. Модель отличается целым рядом параметров, которые делают ее выгодной для использования. Например, это ТТХ пистолета Макарова. При простоте конструкции и ее надежности ПМ обладает достаточно хорошими тактико-техническими характеристиками. Давайте перечислим их.

Тактико-технические характеристики

ттх пистолет Макарова

Полностью снаряженным пистолет Макарова будет весить немногим меньше килограмма. Если говорить точнее, то 810 грамм. Масса разряженной модели будет равна 730 граммам. Длина пистолета Макарова составляет 161,5 миллиметр. В то же время длина ствола от всей этой части равна более чем половине: 93,5 мм. Ширина пистолета Макарова равняется 30,5 миллиметрам. А высота составляет 126,75 мм.

Калибр

травматический пистолет Макарова

Калибр пистолета Макарова — 9х18. Это известно любому человеку, который проходил начальную военную подготовку. Калибр пистолета Макарова является, можно сказать, стандартным для подобного вооружения, что, в принципе, вполне ожидаемо. В целом, работа пистолета основана на свободном затворе. Боевая скорострельность оружия составляет 30 выстрелов в минуту. Пуля, пролетая по стволу, на выходе имеет скорость 315 метров в секунду. Дальность, на которой можно эффективно производить прицельный выстрел, не превышает 50 метров. А максимальная дальность полета пули составляет 350 метров. На этой дистанции она еще сохраняет свое убойное действие. Магазин ПМ рассчитан на боекомплект из 8 патронов. О калибре было рассказано ранее. Патрон пистолета Макарова использует калибр 9 мм. Пожалуй, это все, что сейчас необходимо знать. Есть, конечно же, расширенные ТТХ пистолета Макарова. Но о них речь в данной статье идти не будет.

История оружия

устройство пистолета Макарова

История ПМ начинается еще в период Великой Отечественной войны. Конкурс, условиями которого являлась разработка нового пистолета, стартовал в 1945 году. По мнению конструкторов того времени, старый ТТ, который использовал патрон винтовочного калибра 7,62, уже отжил свое. Войска часто жаловались на то, что ТТ был достаточно габаритным, а также не подходил уже по своим параметрам надежности и характеристикам. В то же время ТТХ пистолета Макарова нужно было максимально улучшить, но не в ущерб удобству его использования.

Выбор между калибрами

Интересен тот факт, что изначально предполагалось использование оружия с патронами калибра 7,65. Ориентировку задавали также на применение пистолета в случае возникновения чрезвычайной ситуации на малых дистанциях. От ПМа не требовалось при этом запредельной мощности. В итоге же получился новый калибр. Речь идет о 9х18. Он по своим характеристикам был весьма и весьма близок как к германскому “ультра” который использовался в пистолете “Вальтер PP”, так и к 9-мм “браунингу короткому”.

кобура для пм

Участие в конкурсе приняли многие конструкторы, среди которых были наиболее известные на тот момент. Это Токарев, Симонов, Воеводин. Но не только профессионалы своего дела решили сконструировать новое оружие, которое должно было поступить на вооружение в войска для военнослужащих Советского Союза. В разработке новой модели участие принял мало известный тогда кому-то Макаров Н.Ф. родом из Тулы. И его образец, в конце концов, был признан самым лучшим. Пистолет Макарова, цена на который составляет несколько тысяч, быстро снискал славу в советских войсках, куда был поставлен в 1951 году.

Постановка на изготовление

калибр пистолета Макарова

Серийный выпуск вооружения был осуществлен при помощи Ижевского машиностроительного завода. Началось массовое производство модели в 1949 году. Существенные изменения внесены в производство до сих пор не были, хотя, если их так можно назвать, локальные корректировки все-таки внесены в процесс были, безусловно. Примечательно, что одновременно с 9-миллиметровой моделью тестировался аналог, использовавший патроны калибра 7,5 мм. Однако предпочтение все же отдали первой модели, ввиду ее лучших технических характеристик. 9-мм пистолет Макарова, цена на который по тому времени была приемлемой для производства, используется в качестве элемента индивидуального снаряжения в рядах российской армии и органах внутренних дел и в настоящее время.

Назначение и конструкция

сигнальный пистолет Макарова

Назначение пистолета Макарова кроется в уничтожении живой силы противника или его нейтрализации. В общем, стандартное предназначение для модели огнестрельного оружия. Но это если мы будем говорить об огнестрельном аналоге. В настоящее время есть травматические и сигнальные, газовые модели ПМ, которые имеют несколько другое назначение. Сейчас же поговорим о том, что лежало в основе конструкции знаменитого на весь мир пистолета.

Конструкция пистолета Макарова частично позаимствована у немецкого пистолета “Вальтер PP”. При этом автоматика действия обеспечивается благодаря отдаче затвора. Кожух полностью охватывает ствол. На него, кстати, надевается возвратная пружина, назначение которой в этой системе должно быть понятно. Чтобы была возможность ручной перезарядки, на затворе сделана специальная насечка. Она имеет место в задней части, сделана с двух сторон сразу.

Выбрасыватель смонтирован сзади затворного окна, в пазухе кожуха, в его верхней правой части. Ударный механизм построен по принципу использования курка. Он имеет открытый тип, используется двухперая боевая пружина. Она находится в рукоятке, прямо позади патронного магазина. Кстати, нижний изгиб, имеющийся в боевой пружине, позволяет одновременно и защелкнуть магазин. У курка есть два взвода: боевой и предохранительный.

На конце спусковой тяги располагается рычаг взвода. Он также играет роль разобщителя. Специальный зуб, который имеется в конструкции курка, необходим, чтобы вести огневую стрельбу с параллельным самовзводом. Устройство пистолета Макарова в самых первых его моделях предполагало наличие большого свободного хода. При ведении скоростной стрельбы это приводило к тому, что наводка значительно сбивалась. Однако некоторые доработки позволили быстро и качественно разобраться с недостатком.

Система предохранения

пистолет Макарова цена

Предохранитель флажкового типа располагается слева от затвора, в задней тыльной его части. При нахождении в верхнем положении он позволяет запереть курок. И в то же время он сцепляет рамку и затвор вместе. Устройство пистолета Макарова, хотя и основано на немецком “Вальтере PP”, было хорошо доработано советскими инженерами. Достаточно принять во внимание конструкцию предохранителя. Эксплуатация его стала намного надежнее. Также подобный механизм был более удобен для совершения кистевых движений, поскольку переводить из положения “вверх” в положение “вниз” всегда удобнее, нежели делать это наоборот.

Наиболее удобный способ переключения оружия – большим пальцем. Таким образом, можно прийти к заключению, что предохранительная система, качественно проработанная и внедренная советскими оружейными конструкторами, позволила использовать пистолет Макарова всего одной рукой. ТТХ пистолета Макарова, как было сказано ранее, включает в себя дальность прицельной стрельбы. Она равна 50 метрам и осуществляется при помощи простейших прицельных приспособлений. Расположены они на затворе.

Рукоятка

В рукоятке пистолета расположен его магазин. Он рассчитан на 8 патронов калибра 9х18. Узнать, какова наполненность магазина, позволяют боковые окна, сделанные в его корпусе. Если патроны закончились, подаватель, вмонтированный в конструкцию пистолета, поднимет затворную задержку. Ее выступ одновременно играет роль отражателя, который включается в дело при выбросе использованной гильзы. Наклон рукоятки оружия составляет немногим больше 100 градусов. 102, если быть точнее. На ней также есть щеки, которые выполнены из пластика. Это – единая деталь, которая крепится при помощи винтов к рамке. Внизу, на левой стороне рукоятки, можно увидеть скобку. Она предназначена для крепления ремня. Для переноски пистолета предусмотрена кобура для ПМ.

Почти в самом начале говорилось о том, что пистолет Макарова стал любимчиком среди военнослужащих, придя на замену морально и физически устаревшему ТТ. Причиной тому стали более совершенные тактико-технические характеристики. И речь идет не об однобоких стрелковых характеристиках, но также и о габаритах. Основой получения преимущества стал новый патрон. По длине он был гораздо меньше. А вот параллельное увеличение калибра патрона позволило не дать убойному действию упасть.

Преимущества

Сборка пистолета Макарова надежна. А конструкция – хитрее и проще, что дает возможность отреагировать на действия и открыть огонь гораздо быстрее, чем из того же ТТ. Благодаря наличию в конструкции самовзводного механизма ударно-спускового назначения ПМ, по сравнению с ТТ, обладает большей скорострельностью. Части пистолета Макарова стали основной причиной, которая делает оружие уникальным в своем роде. Ствол пистолета неподвижен. А вот предупредители спуска, встроенные в устройство, дают возможность стрелку вести огонь более точно. Как и легендарный автомат Калашникова, ПМ славится своей стойкостью к самым разным метеорологическим условиям. Свободный затвор позволяет вести полуавтоматическую стрельбу.

Флажковый предохранитель позволяет позиционировать пистолет как крайне надежную модель. В общем, с безопасностью использования никаких проблем не возникает. В комплекте с пистолетом для военнослужащих поставляется и кобура для ПМ, предназначенная для хранения и транспортировки при несении службы.

Итак, какие же основные черты и преимущества можно выделить у пистолета? Он достаточно прост по своему техническому устройству. При эксплуатации любой стрелок отметит повышенное удобство. Разобрать модель и собрать ее обратно можно за самое короткое время. Причем применять для этого какие-то сторонние инструменты вовсе не нужно. Простая конструкция обеспечивает, к слову, не только надежность использования, но и экономию средств, необходимых для серийного фабричного изготовления.

Пистолет отделывается на основе безбликовых технологий. Применяется краска черного и коричневого цвета. Внешние детали оружия выглядят “зализанными”. Однако это ни в коем случае не минус, а несомненное преимущество, поскольку так они приобретают крайне удобную для эксплуатации форму. Размеры, вес, другие габаритные данные позволяют использовать пистолет в случае возникновения соответствующих ситуаций с максимальной эффективностью и удобством. Массовое производство было улучшено за счет технологичности.

Плюсы и минусы

В ходе модификации модели оси целого ряда деталей были замены на цапфы. А это позволило упростить, сократить по времени сборку, а также разборку пистолета. Это очень важно, особенно для боевого вооружения. Но закон сохранения энергии все же никто не отменял, поэтому уменьшение размеров, снижение габаритов затронуло боевые качества оружия. Так, укороченный ствол стал причиной достаточно большого разброса. Вкупе с маломощным патроном появилась малая точность. Даже на сравнительно коротких дистанциях кучность невысока. Так, при дальности стрельбы 50 метров рассеивание может составлять 16 сантиметров от центра. Конструкцию хоть и доработали, но довести до конца не смогли, поскольку позиционироваться ПМ стал как оружие мирного времени, а большую часть внимания перенесли на другие модели.

Полицейская модификация так и не была разработана и выпущена. А это привело к тому, что на вооружение в органах внутренних дел была принята стандартная модель. И вот тут все недостатки пистолета как оружия стали максимально чувствительными. В армейских условиях стандартная кобура была удобной. Но для сотрудников министерства внутренних дел такой способ ношения оказался неприемлемым. При реальной перестрелке кобура очень сильно мешала использовать пистолет. Но чтобы устранить этот недостаток, велись соответствующие мероприятия. Они позволили оснастить полицейских специальными кобурами для ПМ, которые предназначены для ношения как под левой, так и под правой рукой. Есть специальные набедренные кобуры.

Пистолет Макарова можно разбирать полностью и не полностью. Последний вид сборки-разборки осуществляется для того, чтобы очистить оружие, смазать его и осмотреть. Полная разборка может потребоваться при наличии сильного загрязнения. Допустим, возникла ситуация, когда пистолет находился в снегу или под дождем. Также полностью нужно будет разобрать оружие, если надо перейти на новую смазку. Полной разборки потребует ремонт.

Часто осуществлять данную процедуру не рекомендуется, поскольку это значительно сократит срок службы оружия. Части и механизмы сильно изнашиваются, и об этом стоит помнить. Нужно понимать, что просто так разборку производить запрещено. Необходимо использовать скамейку или стол. Если пистолет разбирается в полевых условиях, нужно иметь чистую (желательно) подстилку. Обращаться с деталями и частями нужно осторожно. При разборке следует избегать ударов и чрезмерных усилий, приложения давления. Также следует смотреть на нумерацию частей. Это позволит не перепутать механизмы с их аналогами от других оружий.

Неполная разборка имеет свой порядок, который мы опишем дальше. Перво-наперво надо извлечь магазин. Для этого надо взять пистолет правой рукой за его рукоятку. Левой рукой (а точнее, ее большим пальцем) следует отвести до отказа защелку магазина в ее заднее положение. Одновременно с этим необходимо оттянуть указательным пальцем той же руки часть крышки, которая выступает. Так можно извлечь из основания рукоятки патронный магазин.

Следующий шаг разборки – проверка наличия патрона в патроннике. Для этого надо опустить флажок предохранителя вниз. Далее левой рукой отводится затвор в его крайнее заднее положение. Его следует поставить на задержку. Осматривается патронник. Нажав на задержку правым большим пальцем, после осмотра следует отпустить затвор.

Он отделяется от рамки. Пистолет взять в правую руку и держать его за рукоятку. Параллельно нужно оттянуть спусковую скобу при помощи левой руки вниз. После того как она будет перекошена влево, скобу надо упереть в рамку таким образом, чтобы ее положение стало статичным. Дальнейшая разборка предполагает удержание скобы именно в таком положении при помощи правого указательного пальца.

Затвор надо отвести в его заднее положение при помощи левой руки. Когда это будет сделано, задний конец немного приподнимается. Так обеспечивается возможность продвижения его вперед. Конструкция помогает это делать, в дело включается возвратная пружина. После того как затвор будет отделен от рамки, спусковая скоба возвращается на свое первоначальное место.

Заключительным этапом является демонтаж возвратной пружины со ствола. Рамка удерживается правой рукой. В то же время левой рукой надо вращать возвратную пружину. Только так ее можно снять со ствола пистолета. Неполная разборка ПМ производится с точностью до наоборот.

Аналоги пистолета

Как известно, в настоящее время травматическое оружие достаточно популярно. Стоит отметить, что началом создания такого средства самообороны стала необходимость утилизации огромного количества пистолетов, которые находились на складах, но уже не годились для использования их в боевых целях.

Утилизация стоила недешево, учитывая затраты не просто на единичный процесс. Этот процесс необходимо было выполнять комплексно, проделать одну и ту же операцию с огромным количеством моделей. И тогда было предложено изменить конструкцию оружия, а после этого продавать его в качестве травматического, для гражданского населения. Эта идея оказалась весьма удачной, поскольку затраты снизились в несколько раз, а от продажи переделанных моделей можно было даже получить прибыль.

Так и стали переделывать пистолеты ТТ, а также пистолеты Макарова. Очень много травматических моделей данного оружия существует и в настоящее время. Например, на рынке оружия при наличии соответствующих документов и справок можно приобрести травматический пистолет Макарова. Чем же он хорош? На самом деле, травматический пистолет Макарова, как и многие его аналоги, от боевой модели имеет только внешний вид. Конструкция же почти на все 100 процентов переделана. Поэтому ничем особенным травматический аналог не отличается.

Сигнальный пистолет Макарова тоже был переделан из огнестрельного оригинала. Он предназначен для запугивания нападающего. Сигнальный пистолет Макарова, в отличие от его травматической версии, можно купить и без разрешения, поскольку оно не требуетс законодательством. Оформление документов необходимо только в исключительных случаях.

Пистолет Макарова / ПМ. Обзор, фото, видео, характеристики.

Пистолет Макарова ПМ

Подборка фото с ПМ

Пистолет Макарова (пистолет ПМ, под индексом ГРАУ-65-А-125) был разработан в 1948 году советским оружейником Николаем Федоровичем Макаровым (1914-1988) в ЦКБ-14.

В 1947-19478 годах Армия устроили конкурс по созданию нескольких основных видов пистолетов: автоматический длинноствольный (им стал пистолет И.Я. Стечкина) и малогабаритный полуавтоматический (им стал ПМ). Новые пистолеты должны были стать основными пистолетами для Армии и МВД заменить револьвер Наган и пистолет ТТ, военные хотели увидеть пистолет в двух калибрах 7,62 мм и 9 мм, позже военные остановились на 9х18 мм патроне с энергией пули в 300 Дж (создатель патрона Б.В. Семин), которая обладала лучшим останавливающим действием. Так же условием к новому пистолету стало, что он должен был иметь неподвижный ствол и свободный затвор, который при выстреле взводил ударно-спусковой механизм и досылал новый патрон. Полная разборка ПМ.
В конкурсе по создания нового пистолета приняли знаменитые оружейники: С. Г. Симонов, Ф. В. Токарев, И. Я. Стечкин, С. А. Коровин, П. В. Воеводин, К. А. Барышев, Н. Ф. Макаров, А. И. Лобанов, Г.В. Севрюгин, А.А. Климов, И.И. Раков. Хоть и конкурс был для Армии Советов, но в нем приняли зарубежные пистолеты, как FN model 1910/22, Beretta M1934, Sauer 38H, Mauser HSc, Walther PP. Комиссия, принимавшая образцы для испытаний после обзора представленных образцов решила остановится на пистолете оружейника Н.Ф. Макарова, так как имел более лучшее технические характеристики. Так же с одобрением модели пистолета были даны задачи по устранению конструктивных недочетов пистолета. В 1951 году Пистолет Макарова официально поступил на вооружение Советской Армии и правоохранительных органов, а его выпуск был уже освоен в 1949 году в Ижевске, где была изготовлена пробная партия из 5000 пистолетов.
Как вспоминал сам конструктор Николай Федорович Макаров: «Достаточно сказать, что я в то время работал ежедневно, практически без выходных дней, с восьми часов утра и до двух-трёх часов ночи, в результате чего я дорабатывал и расстреливал образцов в два, а то и в три раза больше, чем мои соперники, что, безусловно, дало возможность в совершенстве отработать надёжность и живучесть.»
За основу по созданию пистолета Макарова был взят немецкий пистолет Walther PP выпускавшийся с 1929 года имевший положительные отзывы оружейников.

Пистолет Walther PP

Пистолет Макарова (пистолет ПМ) сильно отличался от своего «папы» Walther PP, так как в нем была решена проблема задержка при утыкании патрона в патронник при подаче. Подача патрона хи магазина стала максимально близка к высоте патронника, что резко уменьшало шансы перекосы патрона и его заклинивания. Ударно спусковой механизм отличался от «папы» Walther PP-кнопка отделения магазина была переделана в защелку, которая располагалась снизу рукоятки, что делало случайное выпадение магазина маловероятным. Так же в конструкцию пистолета был добавлена затворная задержка, что давала огромный плюс при перезарядке пистолета новым магазином, а также сигнализировало стрелку, что патроны закончились. Помимо новых усовершенствований в пистолете были учтены факторы для будущего массового производства пистолета. Увеличен запас прочности и ресурс пистолета в экстремальных условиях, объединение нескольких частей в одну часть.
Пистолет Макарова получился весьма простым и надежным пистолетом доказательством чего является миллионы изготовленных пистолетов, наличием лицензий на производство в других странах (Германия, Китай, Украина, Болгария) мира, а также множестве видов модификаций спортивного и не летального действия, которые имеют абсолютное сходство по конструкции с пистолетом Макаровым (пистолет ПМ). Пистолет Макарова состоит на вооружение 25 стран мира. Самую высокую оценку по качеству специалисты отдают пистолету выпускаемого в Германии.
По одной из версии пистолет называют «русским Вальтером ПП», якобы пистолет не был изобретен, а уже был создан во время ВМВ (1945 году при отступлении немецких войск) в Германии в городе Зелла-Мелис на заводе «Вальтер», где был оружейный завод с оборудованием, чертежами и опытными образцами оружия. Но данную версию можно поставить под большое сомнение, так как сначала данный завод посетила Третья Армия США, которая первой оказалась на заводе и вынесло с него самое ценное, а лишь спустя несколько месяцев после Потсдамской конференции город отошёл в сферу влияния СССР, а Советской армии досталось только оборудование, которое было вывезено в СССР.

Пистолет Макарова

Пистолет Макаров стал синонимом надежности боевого оружия для военных и сотрудников правоохранительных органов, а также элементов криминальной среды. Несмотря на его надежность Пистолет Макарова ПМ стали обвинять в недостатках (моральное старение, маломощный патрон, малое количество патронов в магазине, не удобная скоба для изъятия магазина, малая кучность при стрельбе более 50 метров), но при этом данные недостатки не справедливы, так как пистолет изначально предназначался для других целей ( как и многие другие пистолеты), а не для часовой перестрелки с преступником в бронежилете, который от стрелка в 50 метрах. Задача пистолета для сотрудников МВД и армии выполняется на все 100%: оружие на короткие дистанции, надежность, останавливающий эффект. А для пробивания бронежелетов за 50-100 метров и магазином на 12-15 патронов для спецназа созданы другие образцы пистолетов. Так же не надо забывать про вопрос «А куда девать изготовленные пистолеты ПМ?». Да и на замену пистолета Макарова, как показала практикам с револьвером Наган и пистолетом ТТ пройдет не один десяток лет. Ну еще немного еды для размышления: «Почему, часто мы видим сотрудников элитных подразделений с ПМ, а не с другими моделями пистолетов, ведь их финансирование и возможности на порядок выше, чем у обычных сотрудников МВД?».
Николаю Федоровичу Макарову удалось добиться того, что пистолет находясь в разных климатических условиях эксплуатации при реальных боевых действиях оставался безотказным и спасал жизнь его владельцам. Пистолет ПМ прошел реальные боевые испытания во Вьетнаме, Афганистане, Чечне, где оружие после длительного отсутствия ухода оставался надежным и готовым к бою. Пистолеты, произведённые в 1960-ых годах отличались ресурсом в 40 000-50 000 патронов, а современные имеют в 5000-7000 выстрелов. В 1970 году были снижены нормы по ресурсу пистолета с 5000 выстрелов до 2500 выстрелов.

Принцип действия.
Автоматика пистолета действует на отдаче затворной рам, которая взводит ударно-спусковой механизм, извлекает стреляную гильзу и подает в патронник из магазина новый патрон. При израсходовании патронов пистолет становится на затворную задержку, что ускоряет перезаряду, а также служит сигналом стрелку об израсходовании патронов. Спусковой механизм допускает ведение только одиночного огня, а также позволяет производить стрельбу с предварительным взводом и без взвода курка (при нажатии на спуск надо больше силы). Подача патронов происходит из однорядного магазина на 8 патронов. На практике владельцы пистолета ПМ вставляют 9-ый патрон в патронник.
Продолжением пистолета Макарова можно назвать пистолет Макарова Модернизированный ПММ имеющий большей емкости магазин и использующий более мощные патроны, а так же модернезированный пистолет ОЦ-35 с дульным-тормозом компенсатором. Частично при создании бесшумного пистолета 6П9 6П9 была использована конструкция Макарова.

Автоматика пистолета Макарова

Технические характеристики пистолета Макарова / ПМ
 Количество выстрелов  8 в магазине+1 в патроннике
 Диаметр ствола  9х18 ПМ
 Боевая скорострельность  30 выстрелов в минуту
 Прицельная дальность  50 метров
 Максимальна дальность стрельбы  нет данных
 Начальная скорость вылета  315 м/с
 Мощность  нет данных
 Автоматика  отдача свободного затвора
 Вес  0,73 кг + 0,08  кг патроны
 Размеры  161x127x30,5

 Утилизация пистолетов Макарова  в Эстонии

Пистолет Макарова в руке

Пистолет Макарова

Пистолет Макарова

ПММ — пистолет Макарова модернизированный ТТХ, фото и описание

9-мм пистолет Макарова модернизированный ПММ (Индекс ГРАУ — 56-А-125М) — российский пистолет, разработанный в начале 1990-х годов в рамках темы НИОКР «Грач». Принял участие в конкурсе на новый армейский пистолет под обозначением «Грач-3».

Описание пистолета ПММ

К концу 1980-х годов стало очевидно несоответствие состоящего на вооружении пистолетного комплекса изменившимся условиям боевого применения личного оружия — широкое применение средств индивидуальной бронезащиты требовало повышения пробивного действия пули и улучшения кучности стрельбы. В начале 1990-х годов на конкурс на новый армейский пистолет была предложена модификация ПМ под новый высокоимпульсный патрон 9×18 ПММ. Благодаря новой форме пуле массой 5,54 г (против прежних 6,0 г) и выросшей до 420 м/с начальной скорости улучшилась баллистика, воз» росло пробивное действие, уменьшилась вероятность рикошетов.

Под новый патрон на Ижевском механическом заводе Б. М. Плецким и Р. Г. Шигаповым был создан образец, получивший обозначение «пистолет-Макарова модернизированный» (ПММ0 индекс 56-А-125М) и серийно выпускаемый ФГУГ! «Ижевский механический завод» с 1994 года.

70 % деталей пистолета ПММ взаимозаменяемы с пистолетом ПМ.

У пистолета усилена рамка и увеличена масса затвора. Патронник ПММ оснащен спиралевидными канавками, что позволяет использовать для стрельбы высокоимпульсные патроны 9×18 мм ПММ. При выстреле давление пороховых газов вдавливает стенки гильзы в три канавки на стенках патронника, удерживая гильзу в патроннике, пока пуля не вылетит из ствола и давление не снизится, после чего гильза экстрактируется и выбрасывается. Максимальное давление в канале ствола пистолета при новом патроне возросло на 15 %, что несколько увеличило отдачу.

  • у ПММ-8 стандартный магазин от пистолета Макарова с однорядным расположением патронов;
  • у ПММ-12 магазин в основании двухрядный, переходящий в однорядную горловину. Эта схема позволила обойтись без изменения конструкции рамки и затвора. Крышка магазина слегка выступает вперед, что дает опору ладони и может несколько ускорить перезаряжание. Форма рукояти изменена на более удобную, что улучшило условия прицеливания и стрельбы навскидку с правой руки. На заднем торце рукоятки выполнена насечка для более надежного удержания. Изменение органов удержания может заметно улучшить кучность стрельбы из пистолета.

Прицельные приспособления открытого типа — мушка и целик с прорезью.

Недостатки ПММ

Пружины в магазинах работают с перенапряжением, поэтому быстро теряют упругость, что приводит к задержкам при стрельбе. Некачественная пластмасса, из которой изготовлен подаватель, является причиной образования трещин, а также изнашивания или поломки зуба подавателя.

Тактико-технические характеристики (ТТХ) пистолета Макарова модернизированного ПММ:

  • Калибр ПММ – 9 Х 18.
  • Вес неснаряженного оружия в 760 грамм.
  • Длина пистолета 167 миллиметров.
  • Высота пистолета 127 миллиметров.
  • Ширина пистолета 34 миллиметра.
  • Длина ствола 93,5 миллиметров.
  • Принцип работы ПММ состоит в полусвободном откате затвора с канавками в патроннике.
  • Скорость пуль с патроном ПММ 430 метров в секунду.
  • Скорость пуль с патроном ПМ 315 метров в секунду.
  • Скорострельность 30 в\м.
  • Нарезы, правосторонние в количестве четырех штук.
  • Шаг нареза в двести шестьдесят миллиметров.
  • Прицельная дальность ПМ 50 метров.
  • Емкость магазина в двенадцать патронов

Порядок неполной разборки и сборки такой же как и у ПМ:

Варианты и модификации ПММ

  • ПММ-8 — модель под патрон 9×18 мм ПММ с магазином на 8 патронов;
  • ПММ-12 — модель под патрон 9×18 мм ПММ с магазином на 12 патронов;
  • ИЖ-70-100 (ИЖ-70-17А) — спортивный пистолет, модель 1994 года под патрон 9×18 мм ПМ, имеет магазин на 12 патронов и внешний вид пистолета ПММ (отличается регулируемым прицелом).
  • «Байкал-442» — экспортная модификация под патрон 9×18 мм ПМ, спортивный пистолет. В сентябре 2015 года сертифицирован для продажи в России в качестве спортивно-тренировочного пистолета
  • ИЖ-71-100 (с сентября 2008 года выпускается под названием MP-71Н) — служебная модификация под патрон 9×17 мм К, ёмкость магазина 10 патронов.

Фото пистолета ПММ:

Тактико-технические характеристики Пистолета Макарова

9-мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Пистолет Макарова состоит на вооружении с 1951 года. С 1994 года выпускается модернизированный пистолет Макарова ПММ, использующий как 9-мм модернизированный высокоимпульсный патрон, так и штатные патроны ПМ (9×18 мм) . Внешне его отличает увеличенная пластиковая рукоятка более удобной формы. На заднем торце рукоятки выполнена насечка для более надежного удержания. ПММ может комплектоваться однорядным магазином на 8 или двухрядным на 12 патронов.

На базе ПМ разрабатываются другие образцы пистолетов для армии и МВД, а также служебное оружие (для охранной деятельности) под патрон 9×17мм.

Тактико-технические характеристики Пистолета Макарова представлены в таблице 1.

Рис. Пистолет Макарова

Таблица 1

Характеристика

Значение

Вес пистолета с магазином без патронов, г

730

Вес пистолета с магазином, снаряженным 8 патронами, г

810

Длина пистолета, мм

161

Высота пистолета, мм

126,75

Длина ствола, мм

93

Калибр, мм

9

Число нарезов, шт

4

Емкость магазина, патронов

8

Вес патрона, г

10

Вес пули, г

6,1

Длина патрона, мм

25

Боевая скорострельность, выстрелов в минуту

30

Начальная скорость полета пули, м/с

315

Прицельная дальность, м

50

Дальность эффективного огня, м

50

Дальность до которой сохраняется убойная сила пули, м

350

Пистолет состоит из следующих основных частей и механизмов :

рамки со стволом и спусковой скобой;

затвора с ударником, выбрасывателем и предохранителем;

возвратной пружины;

ударно-спускового механизма;

рукоятки с винтом;

затворной задержки;

магазина.

К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.

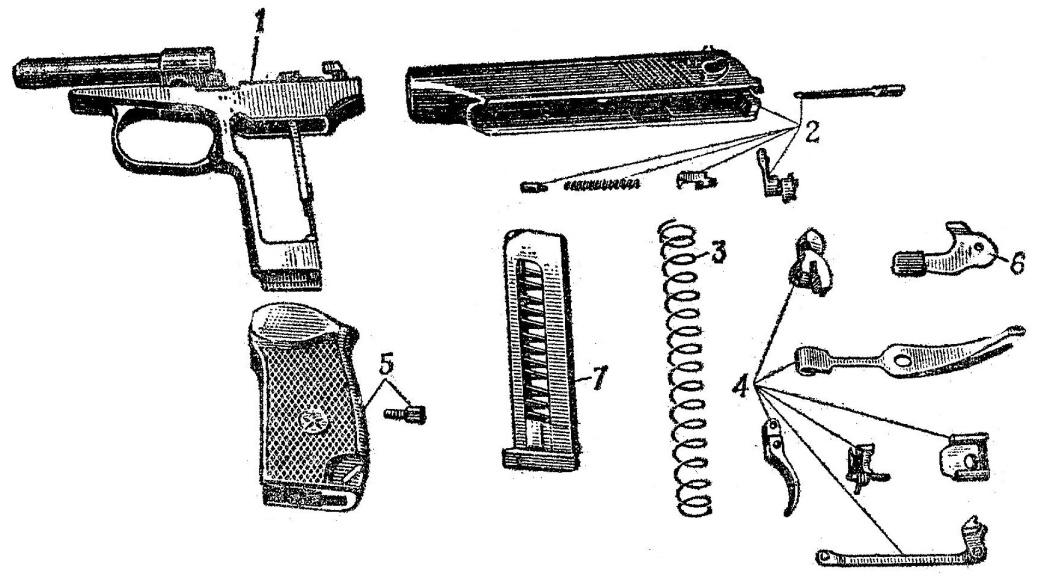

Рис. Основные части и механизмы пистолета:

1— рамка со стволом и спусковой скобой; 2 — затвор с ударником, выбрасывателем и предохранителем; 3 — возвратная пружина: 4 — части ударно-спускового механизма;

5 — рукоятка с винтом; 6 — затворная задержка;

7 — магазин

Рамка со стволом и спусковой скобой

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пу­ле вращательного движения. Промежутки между наре­зами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Пат­ронник имеет уступ. На казенной части ствола имеется прилив для креп­ления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеет­ся скос для направления патрона из магазина в пат­ронник. Наружная поверхность ствола гладкая. На ствол на­девается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и за­крепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и по­становки курка на боевой взвод. вставляется в гнездо в затворе. Под действием пружины зацеп выбра­сывателя все время наклонен к чашечке затвора.

Предохранитель служит для обеспечения безопасности обращения с пистолетом

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, поме­щается вместе с ним в канале затвора.

Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвиж­ки боевой пружины. Курок служит для нанесения удара по удар­нику

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основа­ния рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит ру­коятку к основанию рукоятки; антабку для пристегивания пистолетнего ремешка; пазы для свободного надвигания рукоятки на основание рукоят­ки; в задней стенке — выем для защелки магазина. В от­верстии для винта расположе­на металлическая втулка, ко­торая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки.

З атворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов. Он состоит из корпуса, подавате­ля, пружины подавателя и крышки.

Пистолетный патрон 9×18 (9 — калибр, 18 — длина гильзы) состоит из гильзы, капсюля, порохового заряда, пули.

Рис. . Патрон 9×18 и его устройство:

1— гильза; 2— капсюль; 3 — пороховой заряд; 4 — пуля;

5 — биметаллическая (плакированная) оболочка;

6 — стальной сердечник; 7 — свинцовая рубашка

Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике.

Вес одного ящика с патронами около 33 кг.

Неполную разборку пистолета производить в следующем порядке.

  1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

  1. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки.

Левой рукой отвести затвор в крайнее заднее положение и приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на свое место.

  1. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

ПМ-Т травматический пистолет Макаров — отзывы, технические характеристики

Травматический пистолет ПМ-Т

Пистолет ПМ-Т Фото nobninsk.ruТравматический пистолет ПМ-Т

Пистолет ПМ-Т в настоящее время относится к огнестрельному оружию ограниченного поражения

Пистолет ПМ-Т представляет собой оружие самообороны, выполненное на основе боевого пистолета Макарова путем установки гладкого ствола с небольшой перегородкой-штифтом сразу за патронником и ослабляющими проточками, взамен оригинального нарезного ствола. В целом, ствол ПМ-Т аналогичен по конструкции стволу пистолета Grand Power T12. Пистолет ПМ-Т является плодом совместной работы ООО ПКП АКБС и ОАО ЗИД, разработавших его с учетом криминалистических требований, действующих на территории РФ на данный момент. Главной целью при создании этого оружия самообороны было максимальное сохранение их «исторической ценности» путем минимизации переделок и вмешательств в оригинальную конструкцию.

Появление травматического пистолета ПМ-Т на российском рынке оружия самообороны стало настоящей сенсацией. Впервые граждане РФ получили возможность приобрести в личную собственность резинострельный пистолет, выполненный из боевого ПМ путем всего лишь замены нарезного ствола на ствол с гладким каналом, имеющим штифт за патронником и ослабляющие проточки для исключения возможности стрельбы пулями из твердых материалов. По сути, пистолет ПМ-Т отличается от пистолета Макарова только используемым патроном — 9mm P.A. с резиновой пулей вместо боевого 9×18. Благодаря этому ПМ-Т является наиболее аутентичным вариантом пистолета ПМ под патрон травматического действия.

Не менее важным обстоятельством, вызвавшим огромный интерес к новинке, стало и то, что пистолеты ПМ-Т обладают не только свойствами оружия самообороны, но и имеют коллекционную ценность. Они изготавливались из боевых пистолетов Макарова выпуска с начала 1950-х по конец 1980-х гг. Большая часть пистолетов ПМ-Т переделывалась из ПМ, произведенных в 1960-1970-е гг. Обработка поверхности рамы и затвора-кожуха сохранена, нет шлифовки и нового покрытия. Сохранены и оригинальные номера. К тому же, пистолеты Макарова, произведенные в советское время, отличаются высоким качеством стали, изготовления и обработки поверхностей. В особенности это относится к оружию, выпускавшемуся с 1950-х по 1970-е гг. К сожалению, современные версии ПМ и пистолеты выпуска 1990-х даже близко не могут сравниться по качеству с оружием, изготовлявшимся в Советском Союзе.

В результате получился внешне не испорченный Макаров, с широкой планкой «антиблика», «бородатый», с номерными деталями и родным воронением. Если не считать небольшие внешние отличия в виде нанесенной лазером маркировки на правой стороне рамы, набитой перед номером пистолета на левой стороне затвора-кожуха буквы «Т» или цифры «1», а так же меньший диаметр канала ствола, покупатели ПМ-Т получили практически идентичный боевому Макарову травматический пистолет. Ценность ПМ-Т стала ясна с первого же анонса, выложенного производителем в интернете, на своем сайте и популярном оружейном форуме. Скромная информация о планах выпуска такого пистолета стала причиной серьезного ажиотажа со стороны любителей оружия. В особенности тех, для кого не безразлична его историческая ценность.

Интерес не в малой степени подогревал законодательный запрет на изготовление пневматического, сигнального и газового оружия с возможностью стрельбы резиновыми пулями из основных частей боевого оружия. Эта поправка в Закон об Оружии, вместе с другими изменениями, вступала в действие с 1 июля 2011 г. и АКБС совместно с ОАО ЗиД должны были успеть изготовить максимальное количество экземпляров ПМ-Т до означенного «черного дня». По сути, ПМ-Т стали малосерийным оружием. В результате, с момента появления пистолетов ПМ-Т в оружейных магазинах к концу мая, в начальный период продаж, покупатели с утра стояли в очередях и «расхватывали» их в независимости от состояния покрытия, года выпуска того или иного экземпляра и цены. Успевшие приобрести себе один из пистолетов ПМ-Т, которых всего было выпущено около 5000 шт., не прогадали. В настоящее время цена на эти пистолеты только растет. Если в июне стоимость в оружейный магазинах в среднем составляла 16000 — 18000 р., то сейчас «с рук» ПМ-Т продают уже более чем за 50000 р.

Автоматика пистолета ПМ-Т работает на основе использования отдачи со свободным затвором. Возвратная пружина оставлена родная, от боевых экземпляров. Изношенные пружины были заменены на новые. Ресурс этих возвратных пружин весьма велик, благодаря значительно меньшему импульсу отдачи патрона травматического действия 9mm P.A., по сравнению с боевым. Но многие владельцы столкнулись с проблемой, вызванной именно сильной возвратной пружиной. Возникали задержки в стрельбе по причине недосыла патрона. Это особенно актуально при использовании травматических патронов малой мощности. Решением стала установка возвратной пружины от пневматического пистолета МР-654К.

К сожалению, многие пистолеты первых партий имели плохое качество изготовления новодельного ствола, из-за чего происходили задержки по причине утыкания патрона при подаче. Однако компании АКБС удалось весьма оперативно повлиять на производителя и вскоре ПМ-Т были избавлены от вышеназванных недостатков, что касается пистолетов выпущенных с начала июня. Но канал ствола и скос патронника пистолетов более позднего выпуска, тем не менее, требуют доработки полированием для наилучшей точности стрельбы и надежности досылания патрона в патронник. Ударно-спусковой механизм куркового типа, двойного действия с автоматической постановкой курка на предохранительный взвод. Спуск с предупреждением. Усилие спуска при стрельбе с предварительно взведенным курком в режиме одинарного действия составляет 2 кг, а при стрельбе самовзводом — 4,5 кг.

Ход спускового крючка у ПМ, изготовленных в СССР с 1955 года, отличается плавностью и достаточно короткий, для УСМ боевого пистолета. Все детали УСМ пистолетов выпуска до 1980-х гг. изготовлены фрезерованием. С левой стороны рамы расположен рычаг затворной задержки. В целях более надежной экстракции стреляных гильз можно порекомендовать владельцам ПМ-Т, имеющих затворную задержку с широким «зубом» отражателя, заменить эту деталь на более раннюю, с узким и более длинным отражателем. Хотя лично у меня родная «дутая» затворная задержка с широким «зубом» работает отлично. Предохранитель пистолета ПМ-Т, размещающийся слева на затворе, при включении блокирует ударник и безопасно спускает курок с боевого взвода. Во включенном положении предохранитель блокирует шептало и затвор-кожух, при этом курок не касается ударника. Он выключается переводом рычага в нижнее положение, то есть естественным движением большого пальца удерживающей оружие руки стрелка.

Прицельные приспособления состоят из неподвижной мушки, выполненной как часть затвора-кожуха, и целика, закрепленного в пазе типа «ласточкин хвост» с возможностью внесения боковых поправок. Однорядный магазин вмещает восемь патронов. В шахте магазина он фиксируется пружинной защелкой внизу рукоятки, что является более надежным способом, чем фиксация боковой защелкой в основании спусковой скобы. Минусом здесь является меньшая скорость замены магазина при перезарядке оружия. Пистолеты ПМ-Т комплектовались только одним магазином. В последующем владельцы приобретали дополнительные магазины отдельно, в основном соответствующие по периоду выпуска купленному пистолету. Наиболее распространенными являются магазины образца 1954-1985 гг. с выштамповкой снизу на левой стороне. Такие магазины соответствуют большинству ПМ-Т и стоят в среднем не дороже 500 р. Да и вообще, пистолет ПМ-Т ценен доступностью ЗИП. Оригинальные детали, изготовленные в советское время, найти достаточно просто, а стоят они недорого.

Помимо высокого качества, большого служебного ресурса и исторической ценности, пистолет ПМ-Т является надежным и достаточно эффективным оружием самообороны. Плюсы и минусы у ПМ-Т практически те же, что и у его прототипа. К недостаткам относится довольно длинный ход спуска и достаточно большое его усилие, как и у боевых ПМ, что влияет на точность стрельбы. К узкой рукоятке с малым углом наклона нужно привыкать, если до этого владелец пользовался более эргономичным оружием. На точности отрицательно сказываются и малогабаритные, фактически рудиментарные, прицельные приспособления с узкой и низкой мушкой и маленькой прорезью целика. Такие прицельные приспособления не подходят для маневренного ведения скоростной стрельбы на близких дистанциях. Однако при желании добиться точной стрельбы и кучности при скоростной стрельбе можно достаточно быстро, к пистолету привыкаешь, а его недостатки компенсируются наработкой навыков в обращении с оружием.

Одним из важнейших достоинств пистолета, созданного Николаем Федоровичем Макаровым, является надежность работы в самых тяжелых условиях эксплуатации. Это качество было доказано не только на испытаниях и при эксплуатации в действующей армии, но и в суровых боевых условиях, в самых разных странах. Травматический пистолет Макарова сочетает в себе лучшие качества личного короткоствольного оружия самообороны. Он компактный, очень надежный, прочный, безопасный, простой в обращении и обслуживании. Все это актуально и для ПМ-Т. Он не кажется пластиковой игрушкой или дешевой поделкой из легкого сплава. Это прочный и надежный пистолет, на который можно положиться. И здесь, по идее, необходим куда более мощный боеприпас, чем выпускаемые сейчас патроны травматического действия 9mm P.A., так как даже новодельный ствол ПМ-Т способен выдержать значительно большие нагрузки. Но этот вопрос, к сожалению, вне компетенции тех, кто носит свой пистолет для защиты жизни и здоровья себя и своих близких.

По моему личному мнению, пистолет ПМ-Т сегодня является лучшим из представленных на российском рынке оружия самообороны образцов, выполненных на базе боевых моделей со стальной рамкой. Изучив преимущества и недостатки различных травматических пистолетов и револьверов, я пришел к выводу, что именно пистолет ПМ-Т отвечает всем моим требованиям, а именно: максимальная надежность работы в любых условиях эксплуатации; простота в применении и обслуживании; компактность и незаметность при скрытом ношении; достаточно высокая на реальных дистанциях самообороны точность стрельбы; база — только боевой пистолет; материал рамки — только сталь; историческая ценность.

Мое знакомство с этим пистолетом состоялось в середине июня. Как и большинство ПМ-Т, выбранный мной экземпляр носил следы времени и эксплуатации в виде потертого покрытия и мелких царапин на реактопластовой рукоятке. Однако это лишь придавало оружию антуражности и харизмы. «Видавший виды», этот пистолет Макарова был изготовлен в 1972 году с отличным качеством и из отличной оружейной стали. Первое впечатление от пистолета — настоящее, нормальное оружие, надежный и проверенный пистолет Макарова! И даже то обстоятельство, что это уже ПМ-Т, стреляющий резиновыми пулями, не добавило ложки дегтя. Пистолет прост, но в то же время по своему изящен, с ярко выраженной харизмой добротного советского оружия времен великой страны, которой больше нет. Красивое черное воронение, широкая планка «антиблика», большая «борода» в передней части затвора-кожуха… Курок, предохранитель и выбрасыватель имеют оригинальное красное воронение, что характерно для советских ПМ. Даже довольно узкая рукоятка не кажется неудобной, когда держишь не дешевую пластиковую поделку современного ширпотреба, а надежный и качественный советский пистолет из отличной оружейной стали.

В тот же день был произведен отстрел мощными патронами, показавший отличную кучность на дистанции семь метров. Автоматика работала на отлично. Однако в последующем, по причине разброса мощности патронов и с целью обеспечения надежной экстракции даже с маломощными боеприпасами пришлось сменить родную возвратную пружину на несколько более слабую. Звук выстрела очень громкий и хлесткий, а отдача напоминает стрельбу из боевого ПМ. Для стрельбы я использовал наиболее мощные из доступных патронов 9mm P.A. — АКБС Магнум для Инны. В сочетании с такими патронами пистолет ПМ-Т представляет собой весьма эффективное оружие самообороны. Результаты стрельбы не дают повода в этом сомневаться. В общем, стрелять из пистолета хочется снова и снова. Конечно же, в настоящее время на рынке оружия самообороны можно купить «с рук» и более мощные пистолеты со значительно более вместительными двухрядными магазинами, такие как Гроза-02 со стволом v4 калибра 9mm P.A. без штифтов и «зубов» в канале ствола или словацкий Grand Power T-12 под патрон 10×28Т. Однако качество стали, изготовления и обработки поверхностей ПМ-Т выпуска времен СССР, по моему личному мнению, превосходит пистолеты Гроза. К тому же, вариант со стволом v4 в основном продают по чрезвычайно завышенным ценам, учитывая отсутствие какой-либо их исторической ценности. Пистолет Т-12 действительно удачный, но его весьма крупные габариты, в особенности ширина, в большинстве случаев не позволяют использовать это оружие для скрытого ношения.

Пистолет ПМ-Т покупают и простые граждане в целях самообороны и коллекционеры, любители оружия вообще и пистолета Макарова в частности. Но сегодня среди доступных для приобретения рядовыми гражданами РФ образцов резинострельных пистолетов, выполненных из боевых пистолетов изготовленных в советское время, есть несколько достаточно интересных моделей. Это Лидер, Лидер-М и МР-81, выполненные из пистолетов ТТ. АПС-М и MP-355, изготовленные из автоматических пистолетов Стечкина. Однако… Все пистолеты на базе ТТ имеют слишком много изменений, что сводит к минимуму их историческую ценность. Все они требуют тот или иной объем доработки для надежного функционирования и хотя бы приблизительного соответствия историческому оригиналу. Похожая ситуация и с пистолетом АПС-М, который, к тому же, из-за конструкции нового ствола, рвущего резиновые шарики, представляет собой просто работающий макет АПС, но никак не оружие самообороны. Пистолет MP-355 лишен некоторых недостатков АПС-М, но вместе с тем и всех оригинальных клейм и номеров, что опять же сводит к минимуму его историческую ценность.

На этом фоне пистолет ПМ-Т выглядит наилучшим выбором. Он ценен как коллекционный экземпляр, и в тоже время, как надежное оружие самообороны. Его приятно держать в руках, из него приятно стрелять. ПМ-Т удобен для скрытого ношения, как в кобуре на поясе или подмышкой, так и в поясной сумке. Он достаточно легок и необременителен. Для него имеется самый большой выбор патронов, которые можно купить в любом оружейном магазине по всей стране. Лично для меня ПМ-Т прежде всего часть истории великой страны которой я горжусь, несмотря ни на что остающейся моей Родиной. Пока гражданам России не возвращено их законное право на владение и ношение боевого короткоствольного нарезного оружия — пистолетов и револьверов, стреляющих боевыми патронами с твердыми пулями, а на прилавках оружейных магазинов не появились Макаровы, Глоки, Вальтеры, Кольты и Смит-Вессоны, травматический пистолет Макарова является одним из лучших образцов оружия самообороны, доступного рядовым гражданам.

Достоинства

  • Прочный
  • Очень надежный
  • Простой в обслуживании
  • Привычный в обращении
  • Достаточно компактный
  • Доступность ЗИП

Недостатки

  • Большое усилие и ход спускового крючка
  • Не эргономичная рукоятка
  • Рудиментарные прицельные приспособления
  • Отсутствие качества изготовления ствола и адаптации под патрон 9 мм P.A.

Технические характеристики

Калибр: 9мм Р.А. (9×22)

Длина оружия: 161,5 мм

Длина ствола: 93,5 мм

Высота оружия: 126,5 мм

Ширина оружия: 30,5 мм

Масса без патронов: 730 г.

Емкость магазина: 8 патронов

Пистолет ПМ-Т

Выбор ПМ-Т от DENI aka DENI.guns.ru

ПМ-Т (условно) пяти типов:

  • А. ПМ-Т, переделка из т.н. «ушастого» ПМ, выпускавшегося в 1953-м году.
  • Б. ПМ-Т, переделка из т.н. «переходного» ПМ, выпускавшегося в 1954 и частично в 1955 году
  • В. ПМ-Т, переделка из ПМ, выпускавшихся с 1955 по середину 1970-х годов
  • Г. ПМ-Т, переделка из ПМ, выпускавшегося с 1976 по 1984г.
  • Д. (возможно) переделка из ПМ выпуска 1985-1989 гг.

Г и Д будет очень мизерное количество.

Практически все пистолеты будут б/у в той или иной степени.

Общее по выбору для всех: конечно не стоит выбирать ПМ со следами коррозии на металле.

Плюсы «ушастого» и «переходного» ПМ только в их исторической коллекционной ценности.

Минусов у них много:

  1. Спусковой крючок, спусковая тяга и спусковые скобы (последнее не важно) невзаимозаменяемы с основным выпуском ПМ, т.е. ЗИП стоит дороже и найти проблематичнее.
  2. Отвратительный характер спуска на этих пистолетах: длиннющий ход спускового крючка с минимальнейшим провалом, или даже отсутствием оного при выстреле с предварительного взвода. Буквально в самом конце происходит выстрел, причем при нажатии спусковой крючок практически зажимает кожу пальца между собой и рамкой — довольно неприятные ощущения, и выстрелу препятствует (хотя, конечно, пальцы у всех разные). Может оказаться что выстрела то и не будет, тем более в режиме самообороны. А о темповой стрельбе вообще можно забыть.
  3. Настрел пистолетов неизвестен. Зато прекрасно известно, что желательно через каждые 3000 выстрелов менять возвратную пружину, которая имеет свойство садиться. В результате чего затвор начинает бить о рамку, что приводит к образованию трещин или в рамке или в затворе. Это косяк у всех ПМ 50-60-х годов.
  4. Они из-за «вальтеровского» типа рамки лезут далеко не во все хорошие формованные кобуры, а уж в пластиковые вообще не лезут.
  5. Из-за отсутствия паза на гребне затвора под спусковую тягу могут срываться на очередь.

Т.е. выбирая варианты А и Б можно исходить только из исторической коллекционной ценности, с редкими стрельбами. (я себе такой для этого и возьму)

ПМ 55-середины 70-х отличается хорошим качеством изготовления деталей, мягким удобным спуском, прекрасным качеством воронения. Но косяк пункта 3, что выше у него также присутствует.

ПМ 70-х годов хорош тем, что у него усилена нижняя часть затвора (т.н. борода), что уменьшает вероятность появления трещин в затворе при большом настреле с севшей возвратной пружиной.

На самом деле случаи трещин редки, и на 99,9% не попадутся в варианте ПМ-Т, потому что тировые ПМ со сверх большим настрелом утилизировались, имевшие трещины утилизировались тем более, а импульс затвора на резиновых пулях меньше чем у 9х18, так что про трещины и не думайте.

Пистолеты ПМ 80-х хороши тем, что вероятность большого настрела у них минимальна, но плохи тем, что качество воронения у них хуже, чем у более ранних, а также, в 80-х годах началось внедрение литых деталей, которые априори менее надежны, чем изготовленные фрезерованием из поковок.

Ну и в заключение, для большей надежности затворную задержку на всех ПМ лучше ставить с узким длинным отражателем.

Травматическое оружие самообороны — оооп

Sierra Wireless EM7455: как заставить его работать со старым ноутбуком Lenovo

Lenovo и другие производители, а именно Dell, начинают использовать новейшие сотовые модемы на базе Quallcomm 9 × 30. На данный момент единственным производителем модемов является Sierra Wireless, модель — XX7455, где XX — код форм-фактора. Мы будем использовать модем m.2, поэтому номер нашей модели — EM7455. Для ноутбуков старого поколения, у которых есть только слот mini-PCI, есть модель MC7455. В настоящее время EM7455 доступен как универсальная версия Sierra Wireless (модель — EM7455), версия Lenovo (также модель EM7455) и версия Dell (модель DW5811e).Все три версии имеют одинаковое оборудование, разница только в прошивке и нет ограничений на перекрестную прошивку.

EM7455 не предназначен для использования с ноутбуками Lenovo предыдущего поколения, такими как X240, X1 Carbon Gen2 и т. Д., Но мы собираемся это исправить!

Но если мы проверим цену в Интернете, то увидим, что вариант Dell самый дешевый, его можно купить примерно за 90 долларов, а у Lenovo — около 160 долларов. Итак, я купил Dell DW5811e на Aliexpress, единственное, о чем нужно заботиться, это номер детали, который должен быть 1102424 .Номер детали напечатан на наклейке устройства.

Есть и другие номера деталей, одна из которых известна как модель только для 3G, поэтому не рекомендуется покупать другие номера деталей.

Итак, когда я получил модуль, нужно было реализовать следующее:

1. Белый список BIOS моего ноутбука поддерживает только модули EM7345 и EM7355. Если установлено какое-либо другое устройство, ноутбук не загрузится с сообщением «Установлена ​​неавторизованная сетевая карта 1802».Поэтому, чтобы заставить его работать, мне нужно изменить идентификатор, чтобы имитировать EM7355.

2. Я использую Windows 7, и в ней отсутствует стандартный драйвер MBIM, поэтому EM7455 не будет работать из коробки. Для этого потребуются драйверы, но проблема в том, что драйверы от Sierra Wireless, Lenovo и Dell будут работать только для устройства со стандартным идентификатором, и я не могу использовать этот идентификатор из-за №1. Решением здесь является использование драйвера MBIM для EM7355. Если вы используете Windows 8 или 10, вам не нужно беспокоиться о драйверах MBIM, поскольку Windows будет использовать для этого встроенные драйверы.

Переведите ноутбук в режим сна, откройте корпус и установите EM7455. Закрутите винт и правильно подсоедините антенны. Затем разбудите ноутбук. В диспетчере устройств вы увидите следующие нераспознанные устройства:

В данном случае всего 4 устройства: интерфейс MBIM, порт AT-команд, порт NMEA GPS и порт диагностики, причем последние 3 все являются COM-портами. Если вы видите менее 4 устройств, это может быть связано с тем, что некоторые из них отключены, обратитесь к этому сообщению, чтобы включить отсутствующие COM-порты и изменить композицию на MBIM.

На данный момент мы не можем использовать устройство как есть, потому что при следующей перезагрузке мы увидим ошибку 1802 из BIOS. Нам нужно изменить идентификаторы устройства на те, которые указаны в белом списке в нашем BIOS Lenovo. Для X240 мы меняем идентификаторы на те, которые имитируют EM7355.

Загрузите и распакуйте следующий файл по следующему пути, например: « D: \ DRV »

Откройте окно свойств устройства со следующим идентификатором: USB \ VID_413C & PID_81B6 & REV_0006 & MI_03 .Обратите внимание на «MI_03» в конце, в случае другого идентификатора MI_03 всегда соответствует COM-порту AT-команды.

Затем нажмите «Обновить драйвер»:

Нажмите «Найти на моем компьютере драйверы»:

Нажмите «Я выберу из списка драйверов устройств на моем компьютере»:

Выберите «Показать все устройства» и нажмите «Далее»:

Нажмите «Установить с диска»:

Введите путь, по которому вы извлекли драйверы: « D: \ DRV \ Driver \ Driver \ X64 ».Используйте « D: \ DRV \ Driver \ Driver \ X86 », если у вас 32-разрядная версия Windows:

Щелкните «ОК». Вы увидите следующее окно. В левом списке выберите « Huawei Incorporated », затем в правом списке выберите « HUAWEI Mobile Broadband — Modem » и нажмите «Далее»:

Вы увидите следующее предупреждение от Windows. Просто нажмите «Да»:

Будет установлен драйвер:

Нажмите «Закрыть» и проверьте устройство в диспетчере устройств:


Проверьте назначенный номер COM-порта во вкладке «Модем»:

В нашем случае это COM59.Теперь откройте этот порт COM59 в Putty или любой терминальной программе. Введите «ATI» и нажмите Enter:

.

Это означает, что устройство работает, и теперь мы можем изменить идентификаторы устройств.

Введите следующие команды и обратите внимание на ответы:

ATE1 хорошо на! entercnd = «A710» ОК

ate1

OK

at! Entercnd = «A710»

OK

Давайте проверим текущий VID / PID устройства:

на! usbvid? ! USBVID: 413С хорошо на! usbpid? ! USBPID: ПРИЛОЖЕНИЕ: 81B6 ЗАГРУЗКА: 81B5 ОК

в! Usbvid?

! USBVID:

413C

OK

в! Usbpid?

! USBPID:

ПРИЛОЖЕНИЕ: 81B6

ЗАГРУЗКА: 81B5

OK

Точно такие же идентификаторы, которые мы видим в диспетчере устройств.Давайте изменим VID на Sierra Wireless:

И PID для имитирующих EM7355:

Обратите внимание, что мы установили идентификатор загрузки равным 9078, это стандартный идентификатор для Lenovo PID. Нам нужно, чтобы этот PID был Lenovo, чтобы иметь возможность устанавливать драйверы, необходимые для прошивки EM7455.

Давайте проверим, успешны ли наши изменения:

на! usbvid? ! USBVID: 1199 хорошо на! usbpid? ! USBPID: ПРИЛОЖЕНИЕ: 901F ЗАГРУЗКА: 9078 ОК

в! Usbvid?

! USBVID:

1199

OK

at! Usbpid?

! USBPID:

ПРИЛОЖЕНИЕ: 901F

ЗАГРУЗКА: 9078

OK

Все в порядке, давайте перезагрузим EM7455:

Ваш EM7455 перезагрузится, и через пару минут вы увидите его в диспетчере устройств.Обратите внимание, что теперь идентификаторы устройств будут изменены:

Загрузите и распакуйте следующий файл (ванильные драйверы EM7355) по следующему пути: « D: \ DRV \ EM7355 »

Теперь, если у вас Windows 8 или новее, MBIM-устройство EM7455 будет автоматически распознано, и драйверы для него будут установлены автоматически. Выполняйте следующий шаг, только если у вас Windows 7.

Только для Windows 7: откройте свойства устройства для « USB \ VID_1199 & PID_901F & REV_0006 & MI_0c » и нажмите «Обновить драйвер»:


Нажмите «Найти на моем компьютере драйверы»:

Перейдите к « D: \ DRV \ EM7355 \ Uncompressed_Drivers_Only \ Drivers » и нажмите «Далее»:

Будет установлен драйвер:

Нажмите «Закрыть» и перейдите к следующему шагу независимо от того, какая у вас версия Windows.

Теперь для каждого из оставшихся 3 устройств без драйверов повторите описанную выше процедуру, откройте свойства устройства, нажмите «Обновить драйвер» и укажите Windows на « D: \ DRV \ EM7355 \ Uncompressed_Drivers_Only \ Drivers », если у вас Windows 7 или 8 или « D: \ DRV \ EM7355 \ Uncompressed_Win10Drivers_Only », если у вас Windows 10:

У вас будут правильно установлены все драйверы устройств:

Теперь вы можете безопасно перезагрузить ноутбук, не беспокоясь об ошибке 1802.К сожалению, с моим X240 я вижу следующее сообщение каждый раз, когда перезагружаю ноутбук:

По какой-то странной причине BIOS X240 распознает EM7455 как SSD-диск. Это потенциально может быть исправлено путем изоляции некоторых контактов m.2 на EM7455, которые используются для сигналов SSD материнской платой X240, но я не исследовал это. Я нажимаю ESC каждый раз при перезагрузке, чтобы пропустить эту ошибку. Я редко перезагружаюсь и все время сплю. В новых ноутбуках Lenovo вы не увидите эту ошибку, поскольку их материнская плата уже знает о EM7455.

Поздравляем, ваш EM7455 готов к использованию с вашим старым ноутбуком Lenovo!

,

[Руководство] Установка исправлений для LAPTOP DSDT / SSDT | tonymacx86.com

Обзор

Чтобы многие функции OS X хорошо работали на ноутбуке, вам всегда понадобится правильно пропатченный DSDT (и, возможно, некоторые из SSDT). Цель этого руководства — предоставить основу для правильного исправления ваших OEM DSDT / SSDT.

Опытные пользователи могут захотеть реализовать горячее исправление через Clover. См. Руководство здесь: http://www.tonymacx86.com/threads/guide-using-clover-to-hotpatch-acpi.200137/

Хотя у вас может возникнуть соблазн использовать DSDT с другого компьютера, это почти всегда заканчивается в случае неудачи.Вы просто не можете быть уверены, что можно использовать файлы ACPI с другого компьютера. Даже незначительные различия в конфигурации оборудования (версия BIOS, объем установленной памяти, выбранные параметры BIOS и другие аппаратные различия, такие как установленная карта WiFi) могут привести к различиям, которые вызывают нестабильность и странные ошибки, если вы используете сторонние файлы ACPI. Такие различия могут сделать разные адреса OperationRegion разными, что делает исправленный DSDT для одной системы несовместимым с другой.Также не редкость, когда одна и та же модель ноутбука производится в разных сериях с разными материнскими платами и потенциально несовместимыми файлами ACPI.

Имейте в виду, что даже изменения, которые вы вносите в свою собственную систему (BIOS, оборудование и т. Д.), Потребуют повторного извлечения, повторного исправления.

Если что-либо из следующего было изменено, необходимо повторно извлечь, повторно исправить, так как эти изменения могут вызвать значительные изменения в собственном ACPI (особенно в регионах SystemMemory):
— обновление BIOS
— изменение любого параметра BIOS
— изменение конфигурация оборудования или памяти

Процесс установки исправлений включает несколько этапов:
— извлечение собственных файлов
— дизассемблирование собственных файлов
— анализ собственных файлов
— исправление
— сохранение (компиляция) и установка

Извлечение собственных файлов ACPI

Все реализации BIOS предоставляют ОС файлы ACPI.Итак, в любой ОС вы можете извлечь их для исправления позже. Таким образом, извлечение может быть выполнено в Linux, OS X, Windows или даже в загрузчике Clover. Извлеченные собственные файлы обычно идентичны, хотя из-за программного обеспечения, используемого для извлечения, они могут называться по-разному.

В этом руководстве основное внимание уделяется трем методам извлечения: использование F4 с Clover, использование patchmatic в OS X или использование Linux.
Рекомендуется только первый метод. Остальные предоставляются только для вашего сведения.

Извлечение с помощью Clover F4 (рекомендуется) :

Извлечение с помощью Clover F4 рекомендуется из-за простоты извлечения, а также из-за простоты сравнения между ACPI / origin и ACPI / patchched (для устранения неполадок).

На главном экране загрузчика Clover вы можете нажать F4, и Clover сбросит собственные файлы ACPI в EFI / Clover / ACPI / origin. Затем вы можете получить к ним доступ после загрузки OS X, чтобы разобрать их и исправить. Обратите внимание, что некоторые реализации BIOS меняют функцию Fn + F4 на F4, поэтому в случае сомнений нажмите одновременно Fn + F4 и F4.Никакой обратной связи во время или после дампа нет, только небольшая задержка при записи файлов. Задержка более заметна, если они записываются на USB, как это было бы в случае загрузки с Clover USB.

Иногда Clover F4 записывает дублирующиеся SSDT. Эти дубликаты вызовут проблемы при разборке. Если вы столкнетесь с проблемами (повторяющимися определениями) во время разборки, вам нужно будет проанализировать все SSDT, чтобы удалить файлы, которые дублируются. Легко увидеть, какие есть дубликаты, посмотрев на размеры файлов.Файлы одинакового размера, скорее всего, дублируются.

Вы можете увидеть размеры файлов в байтах для всех SSDT в Терминале:


Извлечение с помощью ‘patchmatic’ ( НЕ рекомендуется ):

Если вы уже установили OS X, при условии, что вы в настоящее время не загружаетесь с какими-либо исправленными файлами ACPI, вы можете извлечь собственный DSDT / SSDT с помощью patchmatic. Загрузите двоичный файл patchmatic здесь: https://github.com/RehabMan/OS-X-MaciASL-patchmatic (обязательно прочтите README, поскольку в нем есть ссылка на место загрузки).Для простоты использования в Терминале вы должны скопировать двоичный файл (внутри ZIP) в / usr / bin.

После установки patchmatic вы можете вызвать его в Терминале как таковой:

Код:

  cd ~ / рабочий стол
экстракт mkdir
cd экстракт
patchmatic -экстракт
Бинарный файл patchmatic извлечет все загруженные файлы ACPI и поместит их в текущий каталог. Если вы используете какие-либо параметры в загрузчике, которые влияют на внедренный DSDT / SSDT, вы не получите собственные файлы ACPI, поэтому убедитесь, что вы не используете эти параметры.Например, если вы используете (Chameleon) DropSSDT = Yes или (Clover) DropOem = true, собственные SSDT удаляются до того, как OS X сможет их загрузить, поэтому они будут отсутствовать в выходных данных patchmatic. То же самое и с любыми «исправлениями» Clover DSDT — эти исправления вносят исправления в собственный DSDT, а делать собственные исправления DSDT вам не нужно. Такие параметры, как GeneratePStates / GenerateCStates = Yes, или с Clover / ACPI / SSDT / Generate / CStates / ACPI / SSDT / Generate / PStates будут вводить дополнительные SSDT, что может вызвать сложности при разборке.

По всем этим причинам часто проще распаковать через Linux или с помощью Clover F4.

Примечание. Использование patchmatic -extract для подтверждения того, что вы устанавливаете исправления для DSDT / SSDT, как вы ожидаете, является полезным диагностическим инструментом.

Распаковка в Linux ( НЕ рекомендуется ):

В Linux собственные файлы ACPI доступны непосредственно из файловой системы. Вы можете найти их в / sys / firmware / acpi / tables и / sys / firmware / acpi / tables / dynamic. Можно скопировать весь набор с помощью одной команды в Терминале.

Нет необходимости устанавливать Linux. Просто запустите его с USB: http://www.ubuntu.com/download/desktop/create-a-usb-stick-on-windows.

В терминале Linux:

Код:

  # заменить DEST точкой монтирования USB-накопителя в формате FAT32
sudo cp -R / sys / прошивка / acpi / таблицы DEST
Вы должны скопировать файлы на USB-накопитель в формате FAT32. Использование FAT32 позволяет избежать проблем с разрешениями, поскольку FAT32 не имеет прав доступа к файлам. Значение DEST для автоматически подключенного USB-устройства будет зависеть от используемой вами версии Linux и от того, как вы ее загрузили.Вы можете увидеть точку монтирования, набрав «mount» в Терминале или наведя указатель мыши на имя тома в проводнике файлов Linux.

Подготовка инструментов для дизассемблирования

Чтобы правильно дизассемблировать извлеченные файлы, вам понадобится компилятор iasl, который запускается из Терминала.

Вам понадобится последняя сборка iasl, чтобы правильно их разобрать. Соответствующая версия доступна здесь: https://bitbucket.org/RehabMan/acpica/downloads/. Рекомендуется скопировать двоичный файл iasl на свой путь (например,/ usr / bin), поэтому к нему легко получить доступ из Терминала.

Например, если вы загрузили его в ~ / Downloads / iasl.zip, вы можете извлечь и скопировать его в Терминале:

Код:

  cd ~ / Загрузки
разархивировать iasl.zip
sudo cp iasl / usr / bin

Сборка последней версии iasl из github

Вы также можете собрать последнюю версию моего iasl из моего github. Новая версия iasl в конечном итоге будет доступна по ссылке на битбакет, но для тех, кто хочет быть на «переднем крае», вы можете создать ее самостоятельно.Последняя версия всегда имеет экспериментальный и недостаточно протестированный код.

Если у вас установлен Xcode:

Код:

  mkdir ~ / Projects && cd ~ / Проекты
git clone https://github.com/RehabMan/Intel-iasl.git iasl.git
cd iasl.git
Затем соберите:
На этом этапе вы можете установить его с помощью:
И если у вас установлен MaciASL.app в / Applications, вы также можете использовать новую версию (которую вы только что создали и установили в / usr / bin) в MaciASL:

Код:

  Судо CP / usr / bin / iasl / Applications / MaciASL.приложение / Содержание / MacOS / iasl62

Дизассемблирование файлов ACPI

Хотя извлеченные файлы в исходном коде можно открывать непосредственно в MaciASL, это не рекомендуется. Открытие файла AML непосредственно в MaciASL приведет к тому, что MaciASL самостоятельно дизассемблирует файл (с iasl), и если в AML есть сложные ссылки на другие AML, он не сможет правильно его дизассемблировать. У вас останется много ошибок, которые трудно исправить.

В результате лучше дизассемблировать все файлы как группу с помощью iasl в Терминале.Чтобы подготовиться, поместите все файлы DSDT и SSDT в один каталог (НЕ копируйте файлы ACPI, которые не начинаются с DSDT или SSDT) ​​и измените имена, чтобы они имели расширение .aml.

Затем разобрать в OS X Terminal:

Код:

  cd "в каталог, в который вы поместили все SSDT / DSDT"
iasl -da -dl DSDT.aml SSDT * .aml
Для новых наборов ACPI (обычно [но не всегда] в Skylake и более поздних версиях) нет необходимости в -da, поскольку они имеют встроенные внешние коды операций:

Код:

  cd "в каталог, в который вы поместили все SSDT / DSDT"
iasl -dl DSDT.aml SSDT * .aml
Примечание: НЕ пытайтесь дизассемблировать другие файлы ACPI с параметром -da. Он не будет работать.

Примечание. Также прочтите раздел ниже, касающийся refs.txt. Использование refs.txt требует немного больше усилий, но может устранить многие распространенные ошибки.

С этого момента вы будете работать исключительно с полученными файлами * .dsl , используя MaciASL. Конечно, чтобы использовать их, вы должны сохранить как «двоичный файл машинного языка ACPI» с расширением .aml и поместить их туда, где они будут загружены загрузчиком.Но сохраните свои исправленные файлы .dsl на случай, если вам понадобится применить другие исправления в будущем.

Позвольте мне сформулировать это довольно просто (потому что это часто встречается): если вы открываете файл AML напрямую в MaciASL и нажимаете Compile , , вы делаете это НЕПРАВИЛЬНО . Дайте ему впитаться в серое вещество между ушами на минуту. Единственное исключение из этого правила — файлы AML, скомпилированные с использованием достаточно свежего iasl, который помещает в файл встроенные внешние коды операций.Сюда входят файлы, которые вы скомпилировали самостоятельно с текущим iasl и собственным ACPI, скомпилированным OEM (обычно Skylake и более поздние версии).

Примечание. Новые инструменты с ACPI 6.1 (и более поздними версиями) намного более надежны при работе с файлами AML, которые были скомпилированы с новой версией iasl. ACPI 6.1+ добавляет в компилятор функцию, в которой коды операций для внешних ссылок добавляются в двоичный файл AML. Интерпретаторы ACPI игнорируют эти данные, но данные полезны для дизассемблера (также только ACPI 6.1+ iasl), чтобы создать лучшую разборку из автономного AML. В результате вы можете обнаружить, что файлы AML, которые были перекомпилированы с помощью новейших инструментов, могут открываться напрямую более надежно. Конечно, существующие OEM ACPI DSDT и SSDT на данном этапе не используют новые инструменты, поэтому вам все равно придется сначала выполнить дизассемблирование со всеми DSDT / SSDT с опцией -da, как описано в этом руководстве.

Примечание относительно реализации ACPI Snow Leopard: К сожалению, ACPI 10.6.8 достаточно стар, чтобы подавлять AML с помощью внешнего кода операции.Если вы планируете использовать свои файлы ACPI в Snow Leopard, используйте недокументированный переключатель «-oe» для iasl при компиляции файлов AML. Этот параметр не установлен при компиляции (Сохранить как) из MaciASL, поэтому вам нужно будет компилировать файлы в Терминале. Параметр «-oe» отключает создание внешнего кода операции в выходных файлах AML.

Дизассемблирование с помощью refs.txt

Иногда возникают дополнительные неразрешенные внешние элементы (символы, не определенные ни в одном файле). Дизассемблер iasl пытается угадать количество аргументов, но часто это угадывает плохо.Вы можете исправить это, предоставив внешние объявления в текстовом файле. Некоторые общие неразрешенные символы — это SGPO, ECRD, ECWT и MMTB.

В следующем содержимом refs.txt есть некоторые общие (и не очень распространенные) отсутствующие символы (как сообщают пользователи в этом потоке), которые обычно сбивают с толку дизассемблер.

Сначала создайте refs.txt в каталоге, где находятся ваши файлы DSDT / SSDT:

Код:

  Внешний (MDBG, MethodObj, 1)
Внешний (_GPE.MMTB, MethodObj, 0)
Внешний (_SB.PCI0.LPCB.H_EC.ECWT, MethodObj, 2)
Внешний (_SB.PCI0.LPCB.H_EC.ECRD, MethodObj, 1)
Внешний (_SB.PCI0.LPCB.H_EC.ECMD, MethodObj, 1)
Внешний (_SB.PCI0.PEG0.PEGP.SGPO, MethodObj, 2)
Внешний (_SB.PCI0.GFX0.DD02._BCM, MethodObj, 1)
Внешний (_SB.PCI0.SAT0.SDSM, MethodObj, 4)
Внешний (_GPE.VHOV, MethodObj, 3)
Внешний (_SB.PCI0.XHC.RHUB.TPLD, MethodObj, 2)
Примечание. В более новых наборах ACPI (обычно Skylake и более поздних версиях) файлы ACPI были скомпилированы с помощью достаточно новой версии iasl, которая встраивает внешние коды операций в результирующий код AML.Для этих новых наборов ACPI нет необходимости в -da и особенно в refs.txt, так как содержимое refs.txt здесь может конфликтовать со встроенными внешними кодами операций.

Удобный способ создать файл refs.txt — использовать pbpaste в Терминале. Скопируйте приведенный выше текст в буфер обмена (я предполагаю, что вы знаете, как это сделать), затем:

Это создаст файл refs.txt в вашем текущем рабочем каталоге.

Затем используйте при разборке:

Код:

  iasl -da -dl -fe refs.txt DSDT.aml SSDT * .aml

Анализ нативного ACPI

После разборки вы можете просмотреть содержимое каждого файла .dsl, чтобы ознакомиться с содержимым каждого из них. Определенное исправление зависит от содержимого. Например, если вы устанавливаете исправление для отключения дискретного графического устройства, вы можете искать метод _OFF, связанный с этим устройством (этот процесс описан в отдельном руководстве, ссылка на который приведена ниже в этом руководстве).

За исключением исправлений для отключения дискретного графического устройства, нет необходимости исправлять какие-либо SSDT, поскольку общие переименования уже выполняются с помощью списков, представленных в руководстве по ноутбуку Clover (https: // www.tonymacx86.com/threads/guide-booting-the-os-x-installer-on-laptops-with-clover.148093/). А переименование лучше всего выполнять через config.plist / ACPI / DSDT / Patches, так как это позволяет избежать множества ошибок по сравнению с исправлением для переименований вручную.

По большей части вам следует сосредоточиться только на DSDT.aml.

Исправление ошибок

Даже при дизассемблировании всех сразу (iasl с параметром -da) в исходных файлах все еще могут быть ошибки. Дизассемблированные файлы содержат ошибки из-за изменений в iasl с течением времени, несовершенства самого iasl и различий в среде компиляции между нашими ноутбуками и OEM.Частая причина ошибок (моя теория), например, заключается в том, что некоторые из упомянутых методов фактически находятся внутри Windows (например, MMTB и MDBG). Также очевидны случаи, когда ошибки были в коде или код был написан неосознанно (иногда трудно заметить разницу).

Итак … после определения, какие файлы вам нужны, вы должны исправить их, чтобы они компилировались без ошибок. В моем репозитории исправлений для MaciASL есть много распространенных исправлений для таких ошибок.

MaciASL: https: // github.com / RehabMan / OS-X-MaciASL-patchmatic
Патчи для ноутбуков: https://github.com/RehabMan/Laptop-DSDT-Patch

Примечание. Я не тестирую свои патчи с помощью редактора DSDT. В нем слишком много ошибок и очень старая версия iasl. Пожалуйста, не спрашивайте меня об этом.

Обязательно всегда читайте README, чтобы выполнить загрузку из правильного места и правильно настроить MaciASL. Патчи для синтаксиса / ошибок начинаются с «[syn]» в имени. Типичными примерами для старых DSDT являются «Исправить ошибку буфера / пакета _PLD», «Исправить ошибку TNOT» и «Исправить ошибку разбора FPED».Чтобы определить, какой патч вам нужен, вы можете посмотреть сообщение об ошибке, поступающее от компилятора iasl, и код в строке, в которой была обнаружена ошибка. Вы также можете попытаться применить патч, чтобы увидеть, вносит ли он изменения, как показано в окне предварительного просмотра в MaciASL. Если вы не знакомы с каждым типом ошибок, могут потребоваться эксперименты и проб / ошибок.

В случае некоторых ошибок можно просто удалить строку кода, вызывающую ошибку. Но это зависит от того, нужна ли строка для правильной работы кода или нет.Например, ошибки, вызванные «внешними» объявлениями, обычно можно удалить, чтобы исправить ошибку. При желании вы можете создавать собственные автоматизированные патчи для удаления этих строк.

Полезно иметь некоторый опыт работы со спецификацией ACPI и некоторый опыт программирования.

Ваша цель состоит в том, чтобы каждый файл .dsl компилировался без ошибок (предупреждения / замечания / оптимизации допустимы). Если у вас есть файлы, которые компилируются без ошибок, вы можете перейти к их исправлению, чтобы исправить проблемы, которые могут возникнуть при установке OS X.

Очень часто используются посторонние / ненужные внешние объявления. Например, в недавнем DSDT, на который я смотрел, было довольно много ошибок «Имя уже существует в области видимости». Для DTSE, DTS1, DTS2, DTS4, BNUM, PDTS, PKGA, SPST.

Исправление состоит в том, чтобы просто закомментировать связанные внешние объявления.
Например:

Код:

  // Внешний (DTS1, FieldUnitObj) // (из кода операции)
// Внешний (DTS2, FieldUnitObj) // (из кода операции)
// Внешний (DTS3, FieldUnitObj) // (из кода операции)
// Внешний (DTS4, FieldUnitObj) // (из кода операции)
// Внешний (DTSE, FieldUnitObj) // (из кода операции)
,.. и так далее ...
Другая распространенная ошибка в недавнем DSDT связана с ECRW (в методе _CRS). Это очень распространенная ошибка, вызванная ошибкой iasl. Я не собираюсь добавлять для него патч MaciASL, поскольку он в конечном итоге будет исправлен Intel (это регресс).

Легко исправить.

Заменить:

Код:

  Если (LEqual (PM6H, One))
                {
                    CreateBitField (BUF0, \ _SB.PCI0._Y0C._RW, ECRW) // _RW_: Статус чтения-записи
                    Сохранить (Ноль, ECRW (Если (PM0H)
                            {
                                CreateDWordField (BUF0, \ _SB.PCI0._Y0D._LEN, F0LN) // _LEN: Длина
                                Магазин (Zero, F0LN)
                            }))
                }
С:

Код:

  Если (LEqual (PM6H, One))
                {
                    CreateBitField (BUF0, \ _SB.PCI0._Y0C._RW, ECRW) // _RW_: Статус чтения-записи
                    Магазин (Zero, ECRW)
                }
Если (PM0H)
                            {
                                CreateDWordField (BUF0, \ _SB.PCI0._Y0D._LEN, F0LN) // _LEN: Длина
                                Магазин (Zero, F0LN)
                            }

Общие исправления

Как правило, исправление DSDT следует применять только после обнаружения необходимости в этом конкретном исправлении. Но есть несколько обычно необходимых исправлений, которые имеют лишь небольшой шанс вызвать проблему. Они находятся в репозитории моего ноутбука и перечислены здесь:
«Fix _WAK Arg0 v2»
«HPET Fix»
«SMBUS Fix»
«IRQ Fix»
«RTC Fix»
«OS Check Fix»
«Fix Mutex with non -zero SyncLevel «
» Исправить PNOT / PPNT »(использовать только в том случае, если вы удаляете SSDT, относящиеся к ЦП)
« Добавить IMEI »(не используйте, если у вашего DSDT или SSDT уже есть устройство IMEI / HECI / MEI)

Примечание. Патч OS Check Fix, который вы используете, не имеет ничего общего ни с версией Windows, с которой поставляется ноутбук, ни с версией Windows, которую вы используете в настоящее время.

Примечание. Не используйте патч «Fix PNOT / PPNT», если вы включаете все OEM SSDT. Он предназначен только для случая, когда вы опускаете SSDT, относящиеся к ЦП OEM.

Эти патчи могут использоваться для добавления свойств питания для USB:
«USB серии 6»
«7-й серии / 8-й серии USB»

Патчи _PRW могут использоваться для исправления «мгновенного пробуждения», где ноутбук будет не спать, не проснувшись через несколько секунд после начала сна. Используйте только «USB _PRW 0x6D (мгновенное пробуждение)» или «USB _PRW 0x0D (мгновенное пробуждение)», поскольку это относится к существующему коду в вашем DSDT (также обратите внимание на конкретные версии этих патчей для Skylake и более поздних версий).Вам следует изучить свой DSDT, чтобы определить, какие методы возвращают соответствующие _PRW, чтобы убедиться, что исправление подходит для вашего DSDT.

Если у вас есть набор микросхем Haswell CPU / 8-й серии и AppleLPC.kext не загружается, вам следует использовать этот патч, чтобы ввести совместимый идентификатор, который позволит ему загружаться:
«Haswell LPC»

Если у вас есть Набор микросхем Skylake CPU / серии 100 и AppleLPC.kext не загружается, вам следует использовать этот патч, чтобы ввести совместимый идентификатор, который позволит ему загружаться:
«Skylake LPC»
Примечание. AppleLPC вряд ли понадобится для Skylake и более поздних версий.

Примечание относительно переименований: переименования должны быть «сбалансированными». Обычно объекты переименовываются, чтобы лучше соответствовать ожиданиям OS X (например, «Переименовать GFX0 в IGPU» для правильного управления питанием IGPU). В таких случаях все DSDT / SSDT со ссылками на это имя также должны быть переименованы. Вот почему переименования лучше всего выполнять с помощью config.plist / ACPI / DSDT / Patches.

Примечание относительно повторяющихся идентификаторов: Вы должны быть уверены, что ваши исправленные файлы не содержат повторяющихся идентификаторов. Обычным случаем было бы добавление метода _DSM к заданному пути в одном SSDT, где OEM определил _DSM по тому же пути в другом SSDT.Чтобы избежать этой проблемы, вы можете использовать патч «Удалить методы _DSM» как один из первых патчей, который вы делаете для всех DSDT / SSDT. Кроме того, альтернативой является «Переименовать методы _DSM в XDSM» (иногда «Удалить методы _DSM» обнаруживает ошибку в MaciASL).

Исправление для конкретных проблем

Состояние батареи: http://www.tonymacx86.com/yosemite-…de-how-patch-dsdt-working-battery-status.html

Управление подсветкой: http: / /www.tonymacx86.com/yosemite-…ching-dsdt-ssdt-laptop-backlight-control.html

Отключение дискретной графики nVidia / Radeon: http://www.tonymacx86.com/yosemite-…bling-discrete-graphics-dual-gpu-laptops.html

При следовании руководству для конкретного ноутбука может посоветовать вам применить патч, указанный в самом сообщении. Вы узнаете это, поскольку используемый синтаксис будет похож на другие исправления, которые вы видели в репозитории (например, ‘into_all method label FOO code_regex xxyy removeall_matched;’). Эти исправления предназначены для вставки непосредственно в окно исправлений в MaciASL, чтобы их можно было применить.

Если вы заинтересованы в написании собственных исправлений, прочтите документацию по грамматике исправлений MaciASL: http://sourceforge.net/p/maciasl/wiki/Patching Syntax Grammar /

Примечание. Во многих случаях исправлениями DSDT являются используется вместе с дополнительными kexts, исправленными kexts или патчами Clover config.plist, которые исправляют системные kexts по мере их загрузки.

Патчи для использования исправленного AppleHDA

При исправленном AppleHDA есть два исправления, которые необходимы вместе с kext:
«Audio Layout 12» (измените идентификатор макета с 12 на тот, который используется вашим DSDT)
«Исправление IRQ»

Обратите внимание, что у вас должен быть AppleHDA, соответствующий вашему кодеку, и вы должны определить, какой идентификатор макета был выбран.Идентификатор макета является произвольным выбором создателя исправленного AppleHDA.

Чтобы определить идентификатор макета, используемый конкретным исправленным AppleHDA: Сначала вам нужно узнать идентификатор кодека в десятичном формате (например, 0x10ec0269 = 2839). Затем посмотрите в Info.plist AppleHDAHardwareConfigDriver.kext (в AppleHDA.kext / Contents / PlugIns / AppleHDAHardwareConfigDriver.kext / Contents / Info.plist), найдите свой идентификатор кодека в HDAConfigDefault (может быть много записей в AppleHDA с неаккуратным исправлением. только один).LayoutID, который соответствует вашему идентификатору кодека, является идентификатором макета, который вам нужен. Возможно, что исправленный AppleHDA содержит более одного идентификатора макета для данного кодека. В этом случае выберите тот, который хотите использовать.

Сохранение файлов для загрузки загрузчиком

Чтобы использовать исправленные DSDT / SSDT, вы должны сохранить их там, где загрузчик может их загрузить. Каждое расположение загрузчика уникально и имеет разные требования к именованию. Файлы должны быть сохранены в "двоичном формате машинного языка ACPI" (MaciASL-> Сохранить как).Сохранение текстового файла (dsl) с расширением AML, скорее всего, вызовет панику или очень странное поведение в OS X.

Clover: файлы следует размещать в разделе загрузчика Clover (обычно в разделе EFI) в EFI / Clover / ACPI / заделаны. DSDT.aml, если он присутствует, автоматически заменит OEM DSDT. Это руководство (и другие руководства, связанные с этим руководством) предполагает, что вы используете config.plist / ACPI / AutoMerge = true, config.plist / ACPI / SSDT / DropOem = false. Если AutoMerge = true, исправленные SSDT могут быть помещены в ACPI / исправлены с их исходным именем (из ACPI / origin), и они будут вставлены таким образом, что исходный порядок SSDT не будет нарушен.Нет необходимости (и не рекомендуется) использовать SortedOrder с AutoMerge = true. Другие конфигурации описаны ниже в разделе «Рекомендуемые конфигурации».

Как упоминалось выше, новая функция в форке RehabMan Clover позволяет заменять OEM SSDT без использования DropOem = true и без использования SortedOrder, при этом сохраняя исходный порядок непропатченных и исправленных SSDT, введенных Clover. Если установить config.plist / ACPI / AutoMerge = true, эта функция будет включена. SSDT должен сохранять свою исходную схему нумерации при размещении в ACPI / исправлении.Эта функция полностью работает по состоянию на 15.12.2017, Clover_v2.4k_r4359.RM-4506.c5fc0346.zip, на сайте битбакета RehabMan. Необходимые изменения реализованы в официальном Clover (на sourceforge) начиная с r4334 (но есть ошибки, с которыми вы можете столкнуться, используйте сборку RehabMan). Каждый из листов, связанных основным руководством по ноутбуку, по умолчанию использует AutoMerge = true.

Хотя вы можете использовать исправленные DSDT и исправленные SSDT в Chameleon, это руководство не распространяется. Хамелеон не рекомендуется. Вместо этого используйте клевер.

RehabMan, форк Clover: https://github.com/RehabMan/Clover
Основное руководство для ноутбука: https://www.tonymacx86.com/threads/guide-booting-the-os-x-installer-on-laptops -with-clover.148093 /


Рекомендуемые конфигурации

Ниже приведены допустимые конфигурации, все остальное, скорее всего, неверно (есть некоторые крайние случаи, в которые я бы не хотел вдаваться, поэтому используется слово «вероятно»).

Конфигурации, перечисленные первыми, более предпочтительны.

Full hotpatch:
- все исправления выполняются через config.plist
- только дополнительные SSDT в ACPI / исправлены (например, нет исправленного DSDT, нет исправленного SSDT) ​​
- SortedOrder можно оставить неопределенным
- DropOem = false

Частичное исправление:
- исправлен DSDT.aml в ACPI / исправлен
- только дополнительные SSDT в ACPI / с исправлениями (например, без исправлений SSDT) ​​
- переименование (применимо к DSDT.aml в ACPI / исправленных и собственных SSDT) ​​выполняется с помощью config.plist
- SortedOrder не указан
- DropOem = false

Частичное исправление с исправленными SSDT:
- требуется RehabMan Clover
- исправлен DSDT.aml в ACPI / пропатченный
- выберите исправленные SSDT в ACPI / пропатченный (должны быть названы как извлеченные в ACPI / origin)
- дополнительные SSDT также помещены в ACPI / пропатченный
- переименования все еще можно выполнить с config.plist
- SortedOrder оставлен неопределенным
- config.plist / ACPI / AutoMerge = true
- DropOem = false

Полностью исправленный DSDT + SSDT:
- исправленный DSDT.aml в ACPI / исправленный
- полный набор статических исправленных OEM SSDT в ACPI / исправленный (исходные имена из ACPI / origin)
- дополнительные SSDT также помещены в ACPI / пропатчены
- переименованы в config.plist не рекомендуется (они будут применяться только к DSDT.aml)
- SortedOrder требуется для установки порядка загрузки SSDT
- DropOem = true

Плавающие области

В ACPI OperationRegion может определять область MMIO, область SystemMemory, EmbeddedControl регион и т. д. Эти регионы обычно имеют фиксированные адреса, зависящие только от конфигурации компьютера, версии BIOS или параметров BIOS. Иногда эти регионы могут изменяться случайным образом или неожиданно. Это называется «плавающими областями».

Поскольку, исправляя DSDT и / или SSDT, мы предоставляем моментальный снимок этих адресов в определенный момент времени, они могут не совпадать, если BIOS решит разместить такие области по другому адресу. Если это так, вы можете заметить, что определенные функции работают с перебоями или другие проблемы со стабильностью, которые кажутся случайными.

Если у вас есть произвольно плавающие регионы, вы можете попробовать функцию Clover FixRegions (config.plist / ACPI / DSDT / Fixes / FixRegions = true). Вы можете найти подробности в Clover Wiki.Примечание. FixRegions может исправить только плавающие области в DSDT. Плавающие области в SSDT проблематичны, и нет хорошего решения, кроме как не предоставлять исправленные SSDT для SSDT, подверженных случайным плавающим областям. Работа с плавающими областями в исправленных SSDT выходит за рамки этого руководства. Обратите внимание, что FixRegions относительно глючит. Он не может исправить все регионы, а иногда может некорректно «исправить» регионы.

Ресурсы

MaciASL (вилка RehabMan): https: // github.com / RehabMan / OS-X-MaciASL-patchmatic
patchmatic: https://github.com/RehabMan/OS-X-MaciASL-patchmatic
iasl (вилка RehabMan): https://bitbucket.org/RehabMan/acpica/ загружает
Спецификация ACPI:
5.0a: http://acpi.info/spec.htm
Последняя версия: http://www.uefi.org/specifications

RehabMan github: https://github.com/RehabMan?tab = repositories

Руководство по ноутбуку Clover: http://www.tonymacx86.com/yosemite-...oting-os-x-installer-laptops-clover-uefi.html
Файлы конфигурации Clover config.plist для ноутбуков: https: / / GitHub.com / RehabMan / OS-X-Clover-Laptop-Config

Тема Clover: http://www.insanelymac.com/forum/topic/284656-clover-general-discussion/
Изменения клевера: http: // www. insanelymac.com/forum/topic/304530-clover-change-explanations/

Предоставление обратной связи

Не рассматривайте эту ветку как свою личную ветку устранения неполадок. Если у вас есть конкретная проблема с вашим конкретным ноутбуком, откройте отдельную тему. Если вы видите здесь что-то ошибочное или желаете внести свой вклад, ответьте в этой теме.

Сообщение о проблемах

Прочтите, пожалуйста, «Предоставление обратной связи» выше. Лучше открыть отдельную ветку.

Четко опишите проблему в этой отдельной ветке. И предоставьте соответствующие данные ...

Прочтите FAQ, «Отчеты о проблемах»
https://www.tonymacx86.com/threads/faq-read-first-laptop-frequent-questions.164990/

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
